Type de produit	Radio FM/AM avec lecteur USB/SD/MMC et entrée MP3 Link
Marque	Blaupunkt
Modèle	RX 191
Dimensions (L × H × P)	230 × 165 × 135 mm
Alimentation	CA 230-240 V ~ 50 Hz
Consommation maximale	14 W
Consommation en veille	< 0,5 W
Bandes radio	FM 88-108 MHz, AM 540-1600 kHz
Puissance de sortie maximale	14 W
Formats de lecture	MP3 via USB, carte SD/MMC et entrée MP3 Link
Capacité maximale USB	32 Go (USB 2.0)
Capacité maximale carte SD	32 Go
Antenne	Télescopique pour FM/AM
Fonctions de lecture	Lecture/Pause, Suivant, Précédent, Arrêt, Saut de 10 pistes
Mode veille automatique	Après 15 minutes sans signal audio
Nettoyage	Chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, confier réparation au personnel qualifié

FOIRE AUX QUESTIONS - RX 191 BLAUPUNKT

Comment allumer la radio ?

Tournez le bouton Volume du panneau avant vers la droite. L'appareil s'allume.

Comment écouter la radio FM ?

Déployez l'antenne télescopique. Positionnez le sélecteur FUNCTION sur FM. Utilisez le bouton TUNING pour régler la fréquence souhaitée. Ajustez le volume.

Comment lire de la musique via USB ?

Insérez une clé USB dans le port USB. Positionnez le sélecteur FUNCTION sur USB/SD/MMC. La lecture commence automatiquement. Utilisez les touches de contrôle pour naviguer.

Comment lire une carte SD ?

Insérez la carte SD dans la fente SD. Positionnez le sélecteur FUNCTION sur USB/SD/MMC. La lecture commence automatiquement. Utilisez les touches pour contrôler la lecture.

Comment connecter un appareil externe (MP3/PC) ?

Utilisez un câble stéréo 3,5 mm mâle-mâle pour connecter la sortie casque de l'appareil externe à l'entrée MP3 LINK située sur le dessus de l'appareil. Sélectionnez le mode MP3 LINK avec le sélecteur FUNCTION.

Que faire si la radio ne capte pas bien ?

Réorientez l'antenne télescopique ou rapprochez la radio d'une fenêtre pour améliorer la réception.

Que faire si l'appareil ne fonctionne plus ?

Vérifiez que l'appareil est branché et que la prise secteur fonctionne. Si le cordon d'alimentation est endommagé, faites-le remplacer par un technicien qualifié. N'essayez pas d'ouvrir l'appareil.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de solvants ou de produits chimiques. Pour la poussière dans le haut-parleur, utilisez un chiffon sec.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'appareil passe automatiquement en mode veille après 15 minutes sans signal audio. Pour le réactiver, appuyez sur la touche PLAY ou tournez le bouton Volume.

Quels sont les consignes de sécurité importantes ?

Ne pas exposer à l'eau ou à l'humidité. Ne pas ouvrir le boîtier (pas de pièces réparables par l'utilisateur). Confiez toute réparation à du personnel qualifié. Ne placez pas d'objets contenant du liquide sur l'appareil. Éloignez des sources de chaleur.

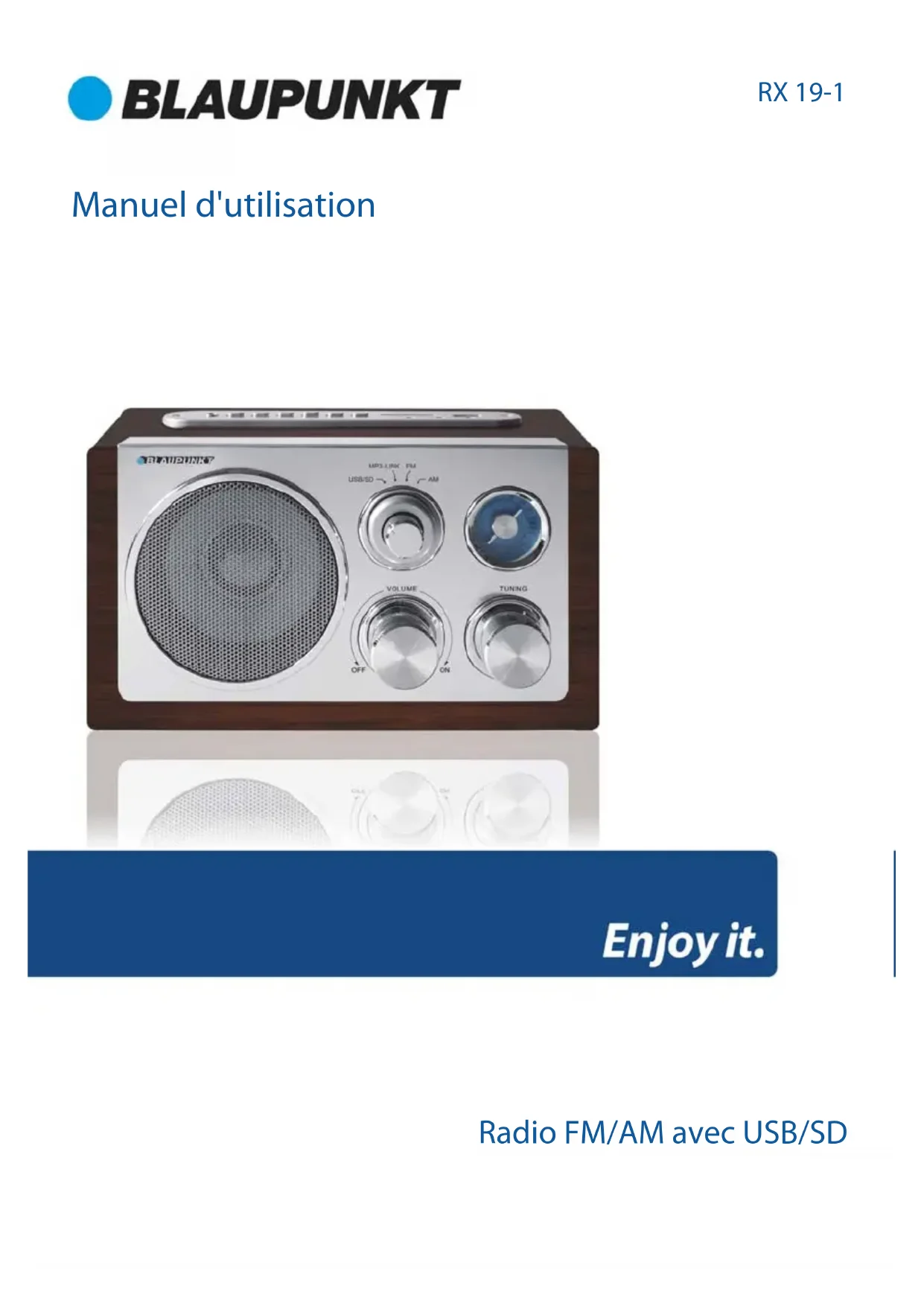

MODE D'EMPLOI RX 191 BLAUPUNKT

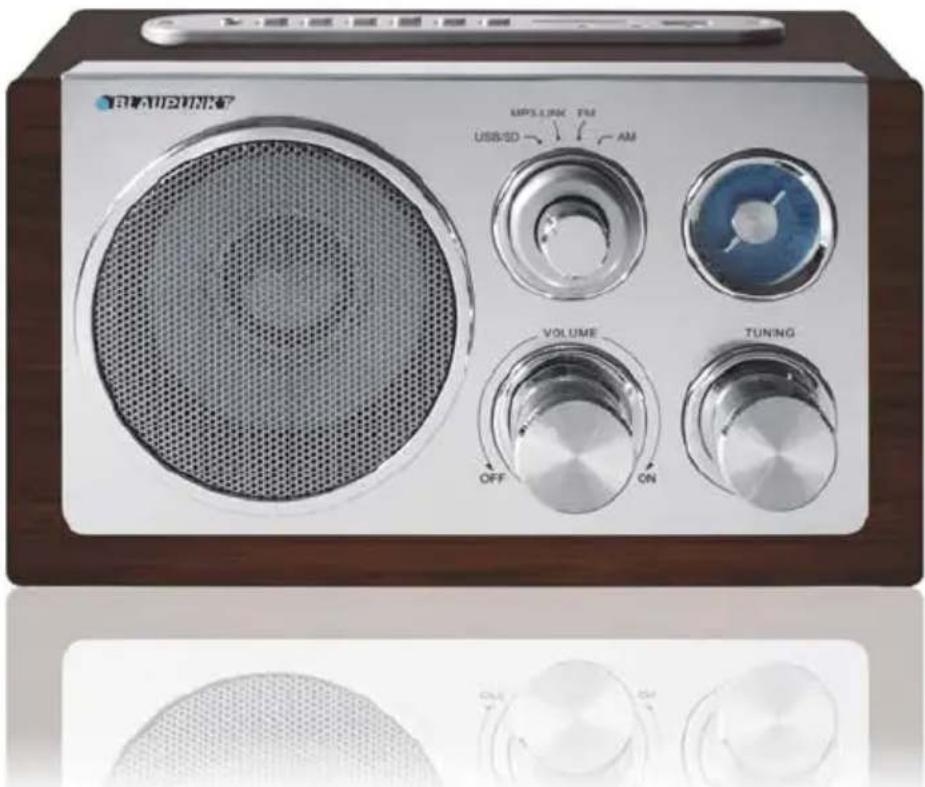

Manuel d'utilisation

Enjoy it.

Consignes de sécurité importantes

Consignes de sécurité importantes

Attention:

Pour réduire le risque d'incendie ou d'électrocution, ne demontez pas l'appareil et protégez-le de la pluie ou de l'humidité. L'appareil ne contient aucune piece pouvant être réparée par l'utilisateur. Confiez toute réparation à du personnel d'entretien qualifié.

Signification des symboles graphiques :

L'éclair dans un triangle équilatéral permet d'avertir l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur de l'appareil, d'une ampleur suffisante pour constituer un risque d'électrocution à une ou plusieurs personnes.

Le point d'exclamation dans un triangle équilatéral permet d'avertir l'utilisateur de la présence de consignes importantes concernant le fonctionnement et l'entretien (réparations) dans la documentation livrée avec l'appareil.

Afin de bénéficier de l'exercice et de la performance maximum de votre apparéil, et de vous familiariser avec ses caractéristiques, veuilles lire attentivement ce manuel avant toute utilisation. Cette procédure garantit le fonctionnement sans faillie de votre apparéil et vous offre un plaisir d'écoute pour de nombreuses années.

Remarques importantes

• Vous doivent conserver ces consignes de sécurité et d'utilisation pour toute referencia ultérieure.
• Cet apparéil doit être protégé des gouttes ou des éclaboussures ou place à l'écart des millieux humides tels qu'une salle de bains.

o Veuillez ne pas installer cet apparéil dans les endroits mentionnés ci-dessous :
o Des endroits exposés en plein soleil ou à proximé de radiateurs.
o Sur d'autres équipements stéreo qui émanent une chaleur excessive.
o Dans un lieu où l'aération est insuffisante ou un endroit poussièreux.
o Dans des lieux ou des vibrations constantes se produit.
o Dans des endroits humides.

• Tenir éloigné des bougies ou autres flammes vivés.
• Conformez-vous aux indications duprésent manuel pour faire fonctionner cet apparéil.
• Avant toute première mise sous tension, veillez à ce que l'adaptateur secteur soit correctement branche.

Par mesure de sécurité, ne retirezaucun des couvercles ou n'essayez pas d'acceder à l'intérieur de l'appareil. Confiez toute réparation à du personnel qualifié.

Ne tentez pas de retarder les vis, ou d'ouvrir le boitier de l'appareil. L'appareil ne contient aucune piece pouvant etre réparée par l'utilisateur. Confiez toute réparation à du personnel d'entretien qualifié.

Conformité

Numero de modulo: RX 19-1

Description: Radio FM/AM avec USB/SD

Organisme responsable : M3 Electronic GmbH

Gutenbergstrasse 5, D-65830 Kriftel. Allemagne

Par la presente, le centre de compétences audio M3 Electronic GmbH Blaupunkt, déclare que cet équipement de classe 1 est conforme aux dispositions relatives à la directive 1999/5/CE.

Yououpouvezyouprocuerrelletredeconformitea l'adresseemailsuivante:

[e-mail].

Consignes de sécurité

1. Lisez les instructions - Lisez toutes les consignes de sécurité et de fonctionnement avant toute mise en service de l'appareil.
2. Conservez ces instructions - Conservez les consignes de sécurité et d'utilisation avec l'appareil pour vous y reférer ultérieurement.
3. Respectez les mises en garde - L'ensemble des averissements concernant l'appareil ainsi que les instructions d'utilisation doivent être respectées.
4. Suivez les instructions - Respectez toutes les instructions et consignes aux utilisateurs.
5. Installation - Procedez à l'installation conformément aux instructions du fabricant.
6. Sources d'alimentation - Cet appeareil doit fonctionner uniquement avec le type de source d'alimentation indiqué par le marquage adjacent à l'entrée du cordon d'alimentation. En cas de doute concernant le type d'alimentation électrique de votre domicile, consultez votre revendeur ou votre compagnie d'électricité.

7. Mise à la terre - cet apparéil ne nécessite pas de mise à la terre. Veillez à ce que la fiche soit bien insérée dans la prise murale ou dans le logement de la rallonge pour éviter tout risque d'exposition. Certaines versions de cet apparéil sont équipées d'un cordon d'alimentation muni d'une fiche secteur polarisée. Il s'agit d'une fiche qui possède une lame plus large que l'autre. Il n'este qu'une seule façon d'insérer cette fiche sur la prise de courant. Il s'agit d'une mesure de sécurité. Si vous ne parvenez pas à introduire complètement la fiche dans la prise, inversez sa position. Si la fiche ne s'adapte toujours pas, contactez votre électricien pour remplaçer votre prise de courant défectueuse. Ne supprimez jamais le dispositif de sécurité de la fiche polarisée. En cas d'utilisation d'un cordon d'alimentation electrique à rallonge, ou d'un cordon d'alimentation electrique autre que celui fourni avec l' apparéil, il doit être muni de connecteurs moulés et porter l'homologation de sécurité conforme au pays dans lequel il est utilisé.

8. Protection du cordon d'alimentation - Les cordons d'alimentation électrique doivent être disposés de sorte qu'ils ne risquent pas d'être piétinés, pliers ou écrasés par des objets placés sur ou contre eux. Il est également nécessaire d'accorder une attention particulière aux cables des fiches, aux prises et à l'emplacement de la sortie de l'appareil.

9. Surcharge - Toute surcharge des prises murales, des rallonges ou des prises multiples presente un risque d'incendie ou de chic electrique.
10. Aération - L'appareil doit être bien aéré. Ne placez pas l'appareil sur un lit, un canapé ou toute autre surface similaire. Ne recouvre pas le produit d'éléments tels que des nappes, des journaux, etc.
11. Chaleur - L'appareil doit être tenu à l'écart de toute source de chaleur telles que des radiateurs, des grilles de chauffage, des jours, ou autres appareils, y compris des amplificateurs produitant de la chaleur. Il ne faut pas poser de source de flammes vives, une bougie allumée par exemple, sur l'appareil.
12. Eau et humidité - Afin de diminuer tout risque d'incendie ou de chocolélectrique, protégez votre apparéil de la pluie, des gouttes, des éclaboussures ou d'une humidité excessive telle que dans un sauna ou une salle de bain. N'utilise pas cet apparéil à proximé de l'eau, par exemple, à côté d'une baignoire, d'un lavabo, d'un évier, d'une machine à laver, dans une cave humide ou pres d'une piscine (ou autre lieusemblable).
13. Objects et liquides - Veilze à ne jamais introduire d'objets dans les ouvertures de l'appareil. Ils risqueraient de toucher des points de tension dangereux ou provoquer des courts circuits, risquant à leur tour d'entrainer un incendie ou un choc électrique. Ne renversez jamais aucun liquide sur l'appareil. Ne posez aucun objet contenant du liquide sur l'appareil.
14. Nettoyage - Débranchez le produit de la prise murale avant de le nettoyer. La poussière présente dans le haut-parleur peut être òée à l'aide d'un chiffon sec. Si vous souhaitez utiliser un nettoyant en aérosol, veillez à ne pas vaporiser directement sur le boîtier mais只会 plûtot sur le chiffon. Veillez à ne pas endommager les unités d'entrainment.
15. Fixations - N'utilisez pas de fixations non recommandées par le constructeur car elles peuvent s'avérer dangereuses pour l'appareil.
16. Accessoires - Ne placez pas cet apparéil sur un chariot instable, un socle, un trépied, une console ou un plateau. Il pourrait tomber et risquer de blesser gravement un enfant ou un âulte. L' apparéil pourrait être sérieusement endommagé. Veillez à utiliser exclusivement un chariot, un socle, un trépied, une console ou un plateau recommendé par le constructeur ou vendu avec le produit. Vous doivent respecter les instructions du constructeur lors du montage de l' apparéil et utiliser exclusivement les accessoires de fixation recommendés.
17. Déplacement de l'appareil - L'appareil et le chariot doivent être déplacés avec précaution. L'appareil et le chariot peuvent se renverser si vous effectuez des arrêts brusques, lorsqu'ils sont manipulés avec force ou déplacés sur des surfaces irrégulières.
18. Périodes de non utilisation - Le cordon d'alimentation de l'appareil doit être débranché de la prise murale en cas d'orage ou lorsque vous ne l'utilise pas sur une période prolongée.

19. Entretien - N'essayez pas de réparer l'appareil par vous-même. Vous pourriez vous exposer à des tensions dangereuses ou à autres risques en ouvrant ou en reférment les couvercles. Confiez toute réparation à du personnel d'entretien qualifié.

20. Lorsque vous n'utilisez pas votre apparéil, veuilles débrancher la fiche d'alimentation de la source d'alimentation principale ou de la source d'alimentation murale. Lorsque l' apparéil est branché, il se met en mode Veille. Il n'est donc pas tout à fait étant.

21. Pièces de rechange - En cas d'utilisation de pieces de rechange, veillez à ce que le technicien de maintenance utilise celles qui sont recommandées par le constructeur, ou qu'elles possèdent les mêmes caractéristiques que les pieces d'origine. Tout remplacement non autorisé peut entraîner un incendie, un choc électrique ou autres dangers.

22. Fusibles - Afin de garantir une protection permanente contre les risques d'incendie, utilisez uniquement des fusibles de type et de calibre appropriés. Vous trouvez les indications relatives au fusele approprié à chaque gamme de tension sur l'appareil.

23. N'augmentez pas le volume lorsque vous écoutez un passage au signal audio très faible ou inexistant. Vous pourriez endommager votre haut-parleur en cas de passage soudain à un niveau sonore élevé.

24. Le seul moyen demettre l'appareil hors tension est de débrancher le cordon d'alimentation de la prise murale ou de l'appareil. La prise murale ou l'entrée du cordon d'alimentation sur l'appareil doit toujours rester accessible lorsque vous le faites fonctionner.

25. Essayez d'insteller l'appareil pres d'une prise murale ou d'une rallonge. Vous devez pouvoir acceder à l'appareil facilement.

26. La température extérieure maximale qui convient à cet apparéil est de 35^

27. Remarques à propos des ESD - Si l'appareil peut être réinitialisé, ou non, lors de l'opération de contrôle, en raison des décharges electrostatiques, veuilles simplement eteindre et rebrancher l'appareil, ou le déplacer vers un autre lieu.

28. Piles

1) Les piles ne doivent pas etre exposées à une chaleur excessive telle que les rayons du soleil, le feu et autres.
2) Il convient que les aspects liés à l'environnement soient pris en compte en matière d'élimination des piles usages.
3) Utilisation des piles ATTENTION - pour éviter que les piles ne coulent, ce qui risquerait de provoquer des blessures corporelles et des dommages matériels, ou d'endommager l'appareil :

• Installez toutes les piles correctement, les + et - comme indiqué sur l'appareil.
• Ne mélangez pas les piles (neuves et anciennes, au carbone et alcalines, etc.)
  Retirez la pile si vous n'allez pas utiliser l'appareil pendant une longue durée.

Remarque à propos des ERP2 - (produits liés à l'énergie)

Ce produit de conception ecologique est conforme aux exigences de la phase 2 du Reglement (UE) n 1275/2008 de la Commission portant application de la directive 2009/125/CE en ce qui concerne la consommation de l'énergie électrique en mode veille et en mode arrêt des équipements ELECTriques et Electroniques menagers et matériel de bureau. L'appareil se met automatiquement en mode veille après 15 minutes de non réception de signal audio. Reportez-vous au manuel d'utilisation pour faire fonctionner l'appareil à nouveau.

Attention

L'utilisation de cet apparéil ne convient pas aux personnes (notamment les enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou dont l'expérience et les connaissances sont insuffisantes, sauf si elles bénéficient d'une surveillance ou de conseils concernant l'utilisation de cet apparéil dispensés par une personne responsable de leur sécurité. Veiliez à ce que les enfants soient surveillés pour éviter qu'ils ne jouent avec l' apparéil.

1. N'utilisez jamais l'appareil sans surveillance! Éteignez votre apparéil chaque fois que vous ne l'utilisez pas, même s'il s'agit seulement de quelques instants.
2. L'appareil n'est pas conscience pour etre commandé à l'aide d'une minuterie externe ou d'un système de commande à distance séparé.
3. Si le cordon d'alimentation est endommagé, il doit être remplace par le constructeur, son service après-vente ou un technicien qualifié pour éviter tout danger.
4. Avant de faire fonctionner l'appareil, vérifie que sa tension soit identique à celle de votre alimentation électrique.
5. Veillez à ne pas générer les ouvertures d'aération de l'appareil avec des journaux, des nappes, des rideaux, etc. Veillez à laisser au minimum 20 cm d'espace au-dessus et 5 cm de part et d'autre de l'appareil.
6. Cet apparéil doit être protégé des gouttes ou des éclaboussures et aucun récipient rempli de liquide, tel qu'un vase, ne doit être posé dessus.
7. Afin d'eviter un incendie ou un chic électrique, tenez cet apparéil à l'écart des températures élevées, de la pluie, de l'humidité ou de la poussière.
8. Ne placez pas cet apparéil à proximé de sources d'eau, telles que des robinets, des baignoires, des machines à laver ou des piscines. Veillez à placer votre apparéil sur une surface sèche et stable.
9. Ne placez pas l'appareil à proximé d'un champ magnétique puissant.
10. Ne placez pas l'appareil sur un amplificateur ou un recepteur.
11. Ne placez pas l'appareil dans un endroit humide, car I'huidite affecte la vie des composants electriques.
12. Si l'appareil est transporte directement d'une piece froide à une piece chaude ou s'il est placé dans une piece très humide, de l'humidité peut se former sur la lentille du lecteur. Dans ce cas, l'appareil ne peut pas fonctionner correctement. Veuillez laisser l'appareil allumé pendant une heures jusqu'à ce que l'humidité s'évapore.
13. N'essayez pas de nettoyer l'appareil avec des solvants chimiques car cela pourrait abimer la finition. Essuyez avec un chiffon propre et sec ou légèrement humide.
14. Lorsque vous retirez la fiche d'alimentation de la prise murale, tirez toujours directement sur la prise, ne jamais tirer sur le cordon.
15. En fonction des ondes electromagnétiques utilisées par une émission de télévision, si un téléviseur est allumé à proximé de cet apparéil tandis qu'il est également actif, des lignes peuvent apparaitre sur l'écran du téléviseur. Ni l' apparéil ni la télévision ne présente un dysfonctionnement. Si vous Voyez des lignessemblables apparaitre, placez cet apparéil àonne distance du téléviseur.
16. La fiche d'alimentation est utilisé comme interrupteur. Celui-ci doit donc toujours rester disponible.

Source d'alimentation

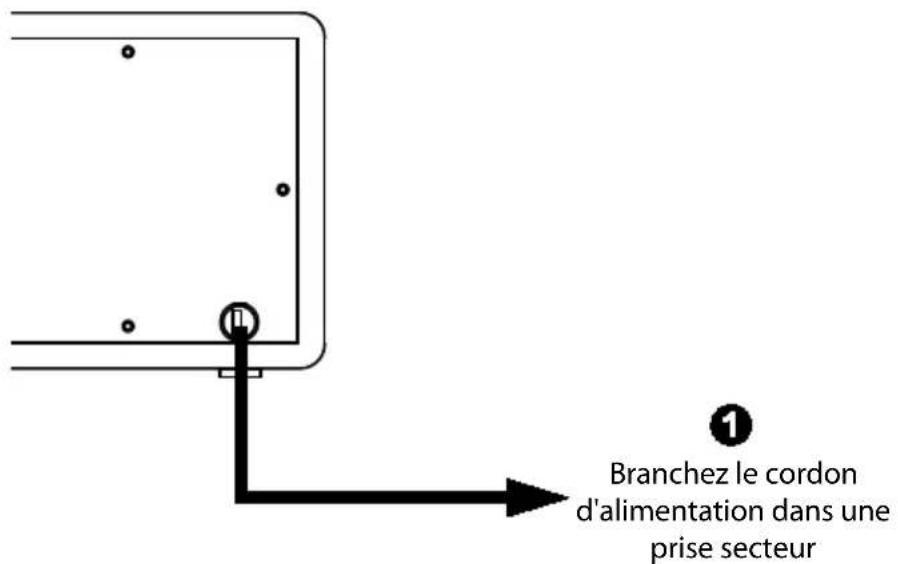

Panneau arrête

Alimentation secteur

1. Branchez le cordon d'alimentation dans une prise secteur 230 V.
2. Tournez le bouton « Volume » du panneau avant vers la droite. L'appareil s'allume.

Emplacement des commandes

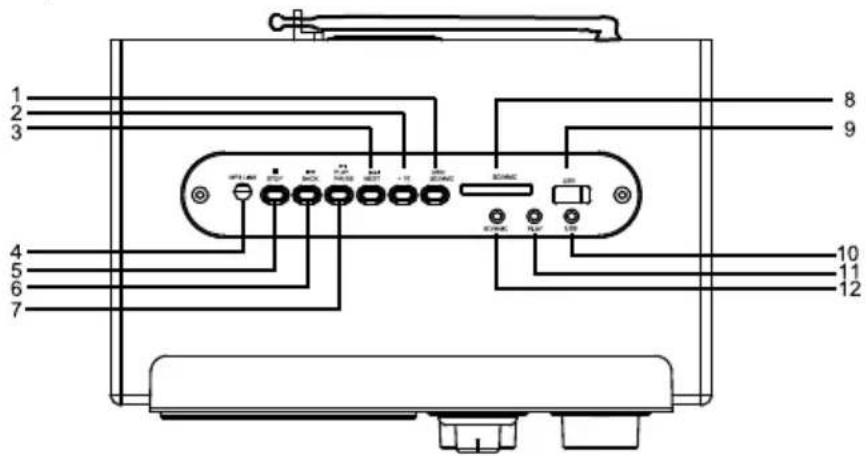

Panneau supérieur

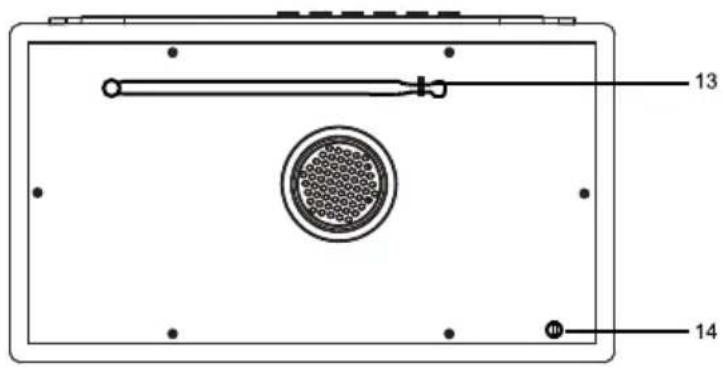

Panneau arrête

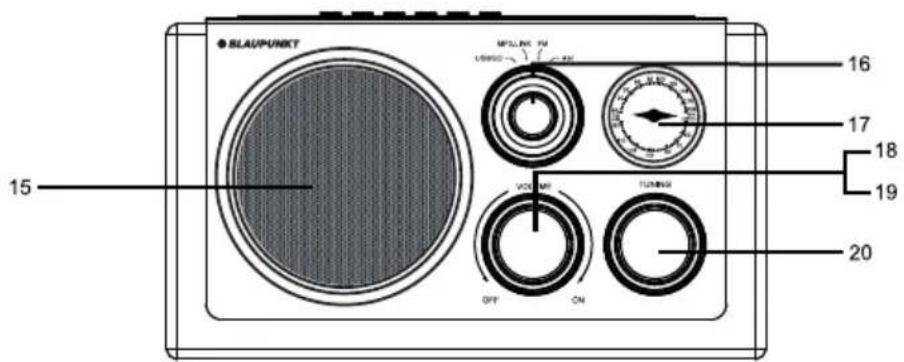

Panneau avant

1. SELECTEUR USB/SD/MMC
2. SAUTER 10 PISTES
3. SUIVANT
4. LIAISON MP3
   5.ARRETER
5. PRECEDENT

6. LECTURE/PAUSE

7. VOYANTSD

8. INTERFACE USB
9. VOYANT USB
10. VOYANT LECTURE
11. FENTE POUR CARTE SD/MMC
    13.ANTENNE

12. CORDON D'ALIMENTATION

13. HAUT-PARLEUR

14. SELECTEUR DE FONCTION
15. AIGUILLE DE CADRAN
16. MARCHE/ARRET
17. REGLAGE DU VOLUME
18. BOUTON DE SYNTONISATION

Fonctionnalités supplémentaires

Liaison MP3

Selectionnez le mode MP3 LINK pour écouter des appareils audio externes (teils que lecteurs MP3 ou PC) connectés via l'entrée MP3 LINK 3,5 mm située au dessus de l'appareil.

1. Utilisez un cable stéreo mâle-mâle 3,5 mm pour connecter un appareil audio externe équipé d'un connecteur casque 3,5 mm/haut niveau au connecteur MP3 LINK du panneau supérieur de l'appareil.

2. Lancez la lecture sur l'appareil externe. Regler le volume de l'unité (ne mettez pas le volume trop fort pour éviter la distorsion).

Passage automatique au mode veille

1. Si aucun signal n'est reçu pendant 15 minutes, l'unité passé automatiquement en mode veille.

2. Connectez les appareils audio externes via le connecteur MP3 Link en mode veille, appuyez sur la touche PLAY pour reprendre la lecture.

Fonctionnement de la radio

Utilisation générale

1. Allumez l'unité, déplovez l'antenne du téléscopique pour obtenir une bonne réception.
2. Positionnez le sélecteur « FUNCTION » sur « AM » ou « FM »
3. Reglez la fréquence sur celle de la station radio souhaité à l'aide du bouton « TUNING »
4. Reglez le «VOLUME » au niveau souhaité.

Remarque: En cas de présence de bruit parasite à la radio ou pour obtenir un son plus clair, essayez de réorienter l'antenne ou de rapprocher la radio d'une fenêtre pour obtenir une meilleure réception.

Fonctionnement USB

Utilisation générale

LECTURE/PAUSE	Insérez le connecteur USB dans le port USB. L'unité commence la lecture à partir de la première piste.
	Appuyez sur PAUSE pour arrêter temporairement la lecture. Appuyez de nouveau pour reprendre la lecture.
SUIVANT	Appuyez sur pour aller à la piste suivante.
PRECEDENT	Appuyez sur pour aller à la piste précédente.
ARRÊTER	arrêté la lecture.
+10 (sauter 10 pistes)	Appuyez une fois pour souter 10 pistes. Appuyez à nouveau pour souter plus 10 pistes.

Remarque:

L'utilisation d'un cable de rallonge USB pour la lecture n'est pas recommandée. La longueur du cable ne doit pas dépasser 5 cm, autrement le son sera coupé par intermittence.

Lecture

1. Connectez un appareil USB dans le port.
2. Positionnez le sélecteur « FUNCTION » sur « USB/SD/MMC »
3. La lecture commence automatiquement à partir de la première piste.
4. Appuvez sur la touche « STOP » à la fin de la lecture.
5. Appuyez de nouveau sur la touche « PLAY/PAUSE», la lecture démarre à partir de la première piste.
6. Pendant la lecture, appuyez sur la touche USB/SD/MMC du panneau supérieur pour basculer entre la lecture USB/SD.

Remarque :

1. Capacité maximale USB 2.0 : 32 GB
2. Si aucun signal n'est reçu pendant 15 minutes, l'unité passée automatiquement en mode veille.

Utilisation de cartes SD

Utilisation générale

LECTURE/PAUSE	Insérez la carte SD dans la fente SD. L'unité commence la lecture à partir de la première piste.
	Appuyez sur PAUSE pour arrêter temporairement la lecture. Appuyez de nouveau pour reprendre la lecture.
SUIVANT	Appuyez sur pour aller à la piste suivante.
PRECEDENT	sur pour aller à la piste précédente.
ARRÊTER	arrêté la lecture.
+ 10 (sauter 10 pistes)	Appuyez une fois pour souter 10 pistes. Appuyez à nouveau pour souter plus 10 pistes.

Lecture

1. Insérez une carte SD dans le port.
2. Positionnez le sélecteur « FUNCTION » sur « USB/SD/MMC »
3. La lecture commence automatiquement à partir de la première piste.
4. Appuyez sur la touche « STOP » à la fin de la lecture.
5. Appuyez de nouveau sur la touche « PLAY/PAUSE», la lecture démarre à partir de la première piste.
6. Pendant la lecture, appuyez sur la touche USB/SD/MMC du panneau supérieur pour basculer entre la lecture USB/SD.

Remarque :

1. Capacité maximale de carte SD: 32 GB
2. Si aucun signal n'est reçu pendant 15 minutes, l'unitéonne automatique en mode veille.

Caracteristiques techniques

\section*{Caracteristiques générales}

Alimentation : CA 230-240 V~50 Hz

Puisance de sortie maximale : 14 watt

Consommation d'énergie: 14 watt

Consummation en voille: < 0,5 watt

Dimensions: 230 × 165 × 135 ~mm

Section Radio

Bande de fréquences : FM 88~108 MHz

AM 540~1600 KHz

Ce symbole qui apparait sur le produit ou dans les instructions signifie que votre apparéil électrique ou électronique, lorsqu'il ne fonctionne plus, doit être jeté séparément de vos déchets menagers.

En Europe, il existe différents systèmes de collecte pour le recyclage.

Pour obtenir de plus amples renseignements, veuillez contacter les autorités locales ou vous adresser au détaillant auprès duquel vous avez acheté cet apparéil.

© Tous droits réservés par le centre de compétences audio M3 Electronic GmbH Blaupunkt. La copie, la reproduction, la diffusion d'unquelconque élément de cette documentation sont autorisées uniquement à des fins privées.
