Nerd 12 - Compteur Knog - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur vélo sans fil
Marque	Knog
Modèle	Nerd 12
Catégorie	Compteur vélo
Dimensions du dispositif principal	53 × 51 × 40 mm
Dimensions de l'émetteur	52 × 27 × 52 mm
Poids du dispositif principal	45 g
Poids de l'émetteur	39 g
Alimentation du dispositif principal	1 pile CR2032 3 V
Alimentation de l'émetteur	1 pile LR44 1,5 V
Autonomie de l'émetteur	Environ 1 an pour 1,5 h/jour
Unités de mesure	KM/H ou M/H (sélectionnable)
Vitesse maximale affichée	199,9 km/h ou 120,0 mi/h
Distance parcourue (Trip Dist)	0,00 à 999,99 km ou miles
Temps de parcours (Timed Trip)	0:00:00 à 99:59:59 (h:mm:ss)
Vitesse moyenne (AVG)	0,0 à 199,9 km/h ou mi/h
Vitesse maximale (MAX)	0,0 à 199,9 km/h ou mi/h
Compteur kilométrique (ODO)	0 à 999999 km ou miles
Distance journalière (Dist/Day)	0,00 à 999,99 km ou miles
Horloge	Format 12 ou 24 h
Mémoire pour deux vélos	Oui, VELO 1 et VELO 2
Ecran rétroéclairé	Oui, activation par appui long sur A
Indicateur de pile faible	Symbole Low affiché
Distance de détection sans fil	55 cm entre émetteur et récepteur
Diamètre de roue configurable	1 mm à 3999 mm (pas à pas de 1 mm)
Température de fonctionnement	0°C à 50°C
Température de stockage	-10°C à 60°C
Entretien	Essuyer avec un chiffon humide ; ne pas utiliser de solvants
Garantie	Garantie Knog (voir conditions)

FOIRE AUX QUESTIONS - Nerd 12 Knog

Comment initialiser le compteur Nerd 12 avant la première utilisation ?

Maintenez les boutons MODE (A) et CONFIGURATION (B) enfoncés simultanément pendant 3 secondes pour effacer toutes les données. L'écran teste ensuite les segments ; appuyez sur A pour arrêter le test.

Comment régler la circonférence de la roue ?

Mesurez la distance parcourue par la roue en un tour (valve en bas, roulez jusqu'à ce qu'elle revienne en bas). Entrez cette valeur en mm dans le compteur. Pour le vélo 2, la valeur par défaut est 2050 mm.

Comment passer d'un mode d'affichage à un autre ?

Appuyez brièvement sur le bouton MODE (A) (appui sur l'écran) pour faire défiler les modes : horloge, distance parcourue, temps parcouru, vitesse max, vitesse moyenne, etc.

Comment réinitialiser les données de trajet (Trip Dist, Timed Trip, AVG, MAX) ?

Sur l'écran de la fonction souhaitée, appuyez sur le bouton CONFIGURATION (B) pendant 3 secondes jusqu'à ce que les chiffres s'effacent. Cela ne réinitialise pas les compteurs kilométriques (ODO) ni le temps total.

Comment activer le rétroéclairage de l'écran ?

Maintenez le bouton MODE (A) enfoncé pendant 6 secondes jusqu'à ce que l'icône d'éclairage apparaisse. Une fois activé, chaque appui sur A éclaire l'écran pendant 5 secondes. Pour désactiver, répétez la procédure jusqu'à disparition de l'icône.

Comment configurer l'horloge ?

Naviguez jusqu'au mode horloge en appuyant sur A. Appuyez sur CONFIGURATION (B) pour entrer dans les réglages. Choisissez le format 12 ou 24 h avec A, puis réglez les chiffres en suivant le processus de configuration des données.

Comment basculer entre les deux vélos mémorisés ?

Appuyez sur le bouton CONFIGURATION (B) pendant 3 secondes pour afficher l'écran de sélection du vélo. Utilisez A pour choisir VELO 1 ou VELO 2, puis maintenez B enfoncé 2 secondes pour valider.

Que faire lorsque le symbole de pile faible apparaît ?

Remplacez la pile du dispositif principal (CR2032) dans les 7 jours. Notez les données ODO et la circonférence avant de changer la pile, car elles seront effacées. Vous pourrez les ressaisir après le remplacement.

Comment changer la pile de l'émetteur ?

Retirez l'émetteur de la fourche. Séparez le corps en silicone du compartiment des piles. Ouvrez le couvercle étanche et remplacez la pile usagée par une neuve LR44 (borne + vers l'extérieur). Refermez hermétiquement.

Quelle est la distance de détection maximale entre l'émetteur et le compteur ?

La distance optimale est de 55 cm (1,8 pied). Pour éviter les interférences entre deux vélos équipés du même compteur, maintenez au moins 40 cm d'écart.

MODE D'EMPLOI Nerd 12 Knog

Structure 3
Configuration du dispositif principal 4
Fonctions 7
Boutons et fonctionnement usuel 8
Installation sur le vélo 10
Remplacement des piles 12
Soin et entretien 12
Caracteristiques completes du N.E.R.D. 13

FRANCAIS

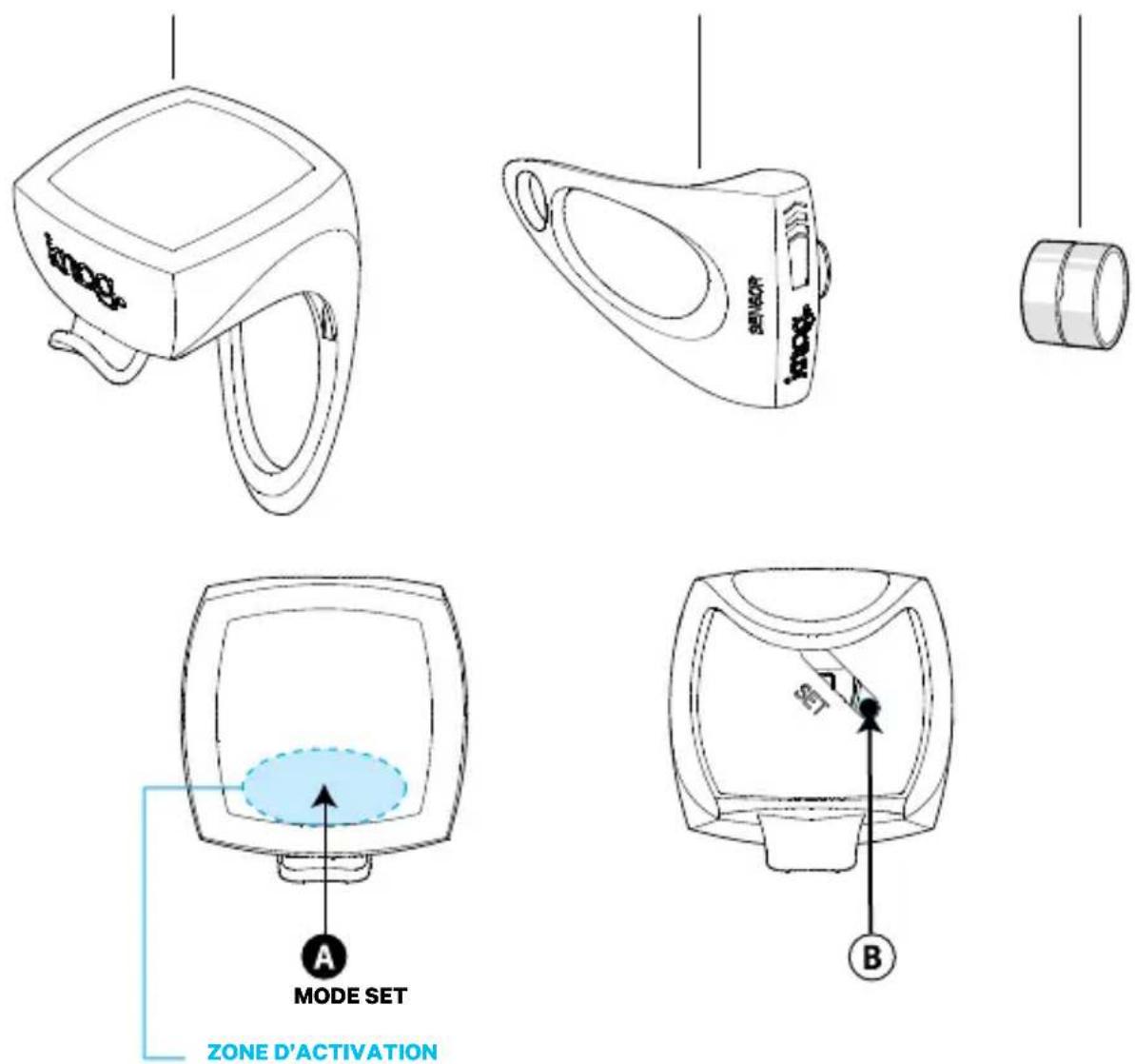

Compteur vélo sans fil Emetteur Aimant

Le N.E.R.D. sans fil est muni d'un bouton MODE pouvant etre activé en appuyant sur I'ecran du compteur dans la zone illustrée ci-dessus. Le bouton MODE est utilise pour la plupart des fonctions usuelles du compteur. Le bouton MODE sera ci-après indiqué par la lecture A

Le bouton de CONFIGURATION est situé à l'arrière du compteur, comme illustré ci-dessus. Il faut appuyer dessus à l'aide de la pointe d'un stylo ou autre petit objet. Le bouton de CONFIGURATION est utilisé pour les gestes de configuration uniquement. Le bouton de CONFIGURATION sera ci-après indiqué par la dette.

CONFIGURATION DU DISPOSITIF PRINCIPAL

4

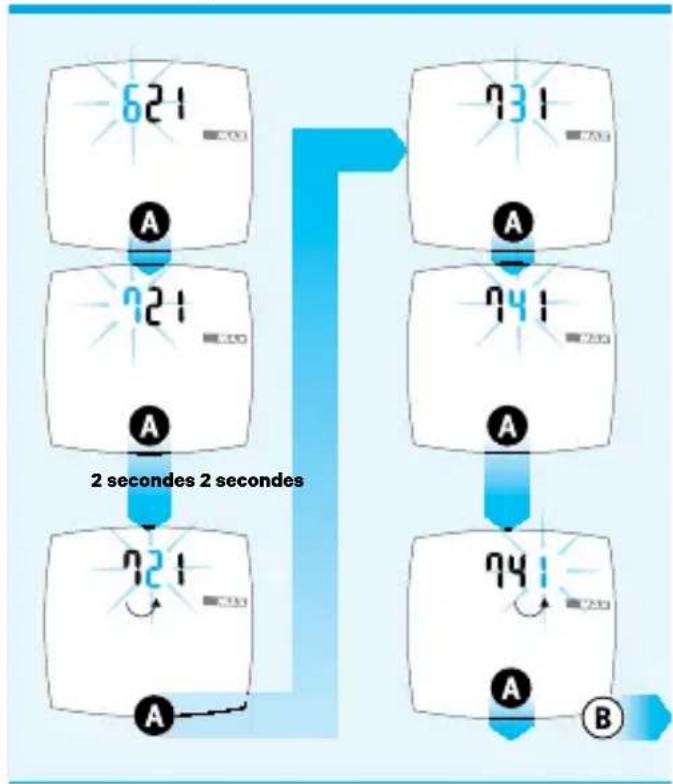

PROCESSUS DE CONFIGURATION DES DONNEES (Fig 1.1)

1. Chaque donnée saisie par l'utilisateur est reglee chiffre par chiffre. Le chiffre devant etre regle clignote.
2. Appuyer sur A pour augmenter de 1 la valeur du chiffre.
3. Maintenir A appuyé pendant 2 secondes pour passer au chiffre suivant.
4. Appuyer sur pour enregistrer les données de l'écran et passer à la configuration de données suivante.
5. Une fois l'intégrality de la configuration de données terminée, maintainir appuyé pendant 2 secondes pour sortir du mode de configuration de données. On peut également sorting de ce mode à tout moment en laissant les données encore non configurées sur

Fig 1.1 DATE DE RÉGIAGES pPROCESSUS

INITIALISATION DU COMPTEUR (SUPPRIMER TOUT) (Fig. 1.2)

1. Un pile est déjà présente dans le dispositif lors de l'achat. Maintenir appuyés et simultanément pendant 3 secondes afin d'initialiser le compteur et de supprimer toutes les données.
   ! Il est important d'initialiser le compteur avant la première utilisation pour éviter que le compteur ne produit des erreurs.
2. Les différentes sections de l'afficheur seront automatiquement testées après l'initialisation du dispositif.
3. Appuyer sur A pour arreter le test d'affichage. Les lettres KM/H se mettent alors a clignoter.

SELECTION DE L'UNITE DE MESURE (Fig 1.3)

Appuyer sur pour passer de KM/H à M/H (mile/ heures). Appuyer sur pour confirmer sa seLECTION.

REGLAGE DE LA CIRCONFERENCE (Fig 1.4a)

1. L'écran affiche 2 l55 pour le velo 1 valeur par défaut de la circonférence def 2155mm. Mesurer la valeur de votre roue en suivant les étapes ci-dessous. (Le velo a une valeur par défaut de circonférence égale à 2050 mm).

MESURE DU DIAMETRE DE ROU (Fig 1.4b)

Faire tourner la roue jusqu'à ce que la valve soit tout en bas (pres du sol) et marquer ce point de repère au sol. Faire rouler le velo vers l'avant jusqu'à ce que la roue ait effectué un tour entier et que la valve soit revenue tout en bas. Marquer ce second repère au sol. Mesurer la distance entre les deux points de repère. Saisir cette valeur pour configurer le diamètre de roue. Il est important de mesurer celui-ci avec précision pour garantir une bonne saisie des données lorsque l'on roule.

CONFIGURATION DU COMPTEUR KM ET DU TEMPS TOTAL

1. Conçu pour saisir des données antérieures du compteur kilométrique et du temps total parcouru - ODO 1 - ODO 2 - T.TIMED TRIP 1 - T. TIME TRIP 2 - après avoir remplaced la pile. Il n'est pas nécessaire de configurer ces données pour une première utilisation. A chaque fois que l'on appuie sur B, on passé à l'écran de configuration suivant.
2. Régler les chiffres comme indiqué dans la section Processus de configuration des données. (Fig 1.1)

Fig 1.4b

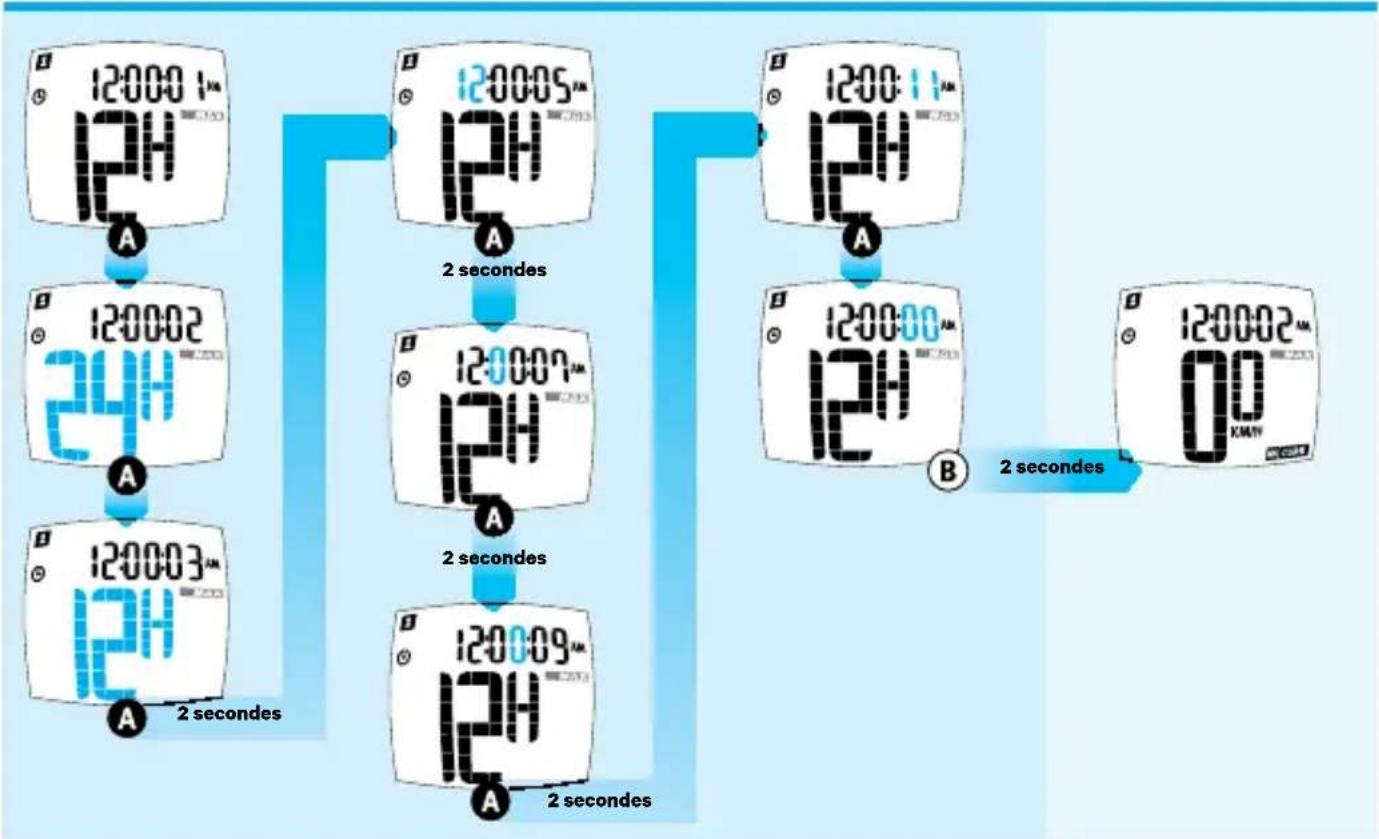

MESURE DU DIAMETRE DE ROUE

1. Le symbole ① s'affiche lors de la configuration de l'horloge.
2. Sélectionner le mode 12 ou 24 heures.

Appuyer sur pour passer d'un format à l'autre. Maintenir appuyé pendant 2 secondes pour passer à l'écran de configuration de l'heure.

1. Ajuster les données de l'horloge en suivant les étapes du Processus de configuration des données. (Fig 1.1)
2. Appuyer su 8 pour enregistrer les modifications de données et sortir du mode de configuration de l'horloge.(Fig 1.1)

Fig 1.6 CONFIGURATION DE I'HORIOGE

FONCTIONS

VITESSE ACTUELLE

0,0-199,9 KM/H ou 0,0-120,0 Miles/H

Affiche la vitesse actuelle sur l'écran principal pendant que l'on roule. Le compteur enregistre les vittesses jusqu'à 199,9 km/h (120 miles/h). Pour les diamètres de roues de 24 pouces (61 cm) ou plus. Lorsque le velo s'immobilise, les calculs de vitesse continuant pendant 4 secondes pour confirmer qu'aucun signal n'est plus reçu de la roue.

Affiche l'heure actuelle sous format 12 ou 24 heures.

TRIp DIST: DISTANCE PARCOURUE

0,00-999,99 km ou miles

Affiche la distance cumulée depuis la dernière REINITIALISATION.

TIMED TRIp:TEMPS DE PARCOURS

0:00:00 (h:mm:ss) - 99:59:59 (hh:mm:ss)

Affiche le temps total du parcours depuis la dernière REINITIALISATION. Le compteur démarre automatiquement lorsque l'on commence à rouler, et continue pendant 4 secondes après toute immobilisation pour confirmer qu'aucun signal n'est plus reçu de la roue. Les 4 secondes supplémentaires sont alors soustraites automatiquement.

AvG: VITESSE MOYENNE

0.0-199.9 (KM/H) ou 0.0-120.00 (Mile /H)

Affiche la vitesse moyenne - calculé sur la base de la distance parcourse divisée par le temps du parcours. Cette donnée est cumulée depuis la derniere remise à 0.

Affiche 0.0 lorsque le temps parcouru est inférieur à 6 secondes et est mis à jour environ chaque 1,2 secondes lorsque le temps du trajet est supérieur à 6 secondes.

A Lorsque le temps du trajet est supérieur à 100 heures ou la distance parcourue supérieur à 1000 km / miles, la vitesse moyenne, le temps du trajet et la distance parcourue se remettent automatiquement à 9.

MAX: VITESSE MAXIMUM

0.0-199.9 (KM/H) ou 0.0-120.00 (Mile /H)

Affiche la vitesse la plus élevé enregistrée depuis la dernière remise à 0.

INDICATEUR DE VITESSE RELATIVE

Un indicateur affiche les vitesses instantanée et moyenne en comparatif - indexé selon la vitesse MAX enregistrée. Toutes les informations sont calculées et accumulées de

puis la derniere remise a 0.

0.0-999.99 (KM ou Mile)

Année la distance totale parcours sur une période de 24 heures (12 am - 12 am).

T.TIMESTRIp:TEMPS TOTAL PARCOURU (VELOS,21)

0:00:00 (H:M:SS) - 99:59:59 (HH:MM:SS), ensuite 100:00

Affiche le temps total parcouru depuis la 1ère utilisation du comp-. teur. Les données de T.TIMED TRIp et ne sont pas remises a 0 avec l'opération RESET.

ODO: COMPTEUR KILOMETRIQUE

0-999999 (KM or Mile)

Affiche la distance totale couverte depuis l'achat du compteur. Les données de ODO 1 et 2 ne peuvent pas etre remises a 0 avec I'opération RESET.

SCAN: MODE D'AFFICHAGE AUTO SCAN

Année la vie de l'homme, qui est courant à l'air.

Low:INDICATEUR DE PILE FAIBLE

Le symbole s'affiche lorsque la charge de la pile descend en dessous de 2,4 V.

: ECRAN RETROECLAIRE

Lorsqu'il est activé, l'écran s'éclaire 5 secondes chaque fois que la touche A est pressée.

les données de chêmoi des fonctions sont mises à jour toutes les 1,2 secondes environ.

BOUTONS ET FONCTIONNEMENT USUEL

BOUTON MODE (Fig 2.1)

Appuyer sur pour passer d'un mode à l'autre sur l'affichage.

BOUTON CONFIGURATION

Appuyer su pour passer aux écans de configuration perceptant de réinitialiser le diamètre de roue ou l'heure.

1. Appuyer sur 3 secondes jusqu'à ce que les chiffres affichés soient effacés. Le compteur remettra à 0 les données enregistrées AVG, TRIP DIST, TIMED TRIP et MAX.

A L'opération RESET ne s'aplique que pour les données du velo sélectionné (ou et ne remet pas à 0 les données de ODO, T.TIMED TRIP ou DIST/DAY.

ARRET AUTOMATIQUE & MODE VEILLE

Afin de conserver de l'énergie, le compteur se met automatiquement en veille après 15 minutes. Le mode veille n'affiche que l'horloge. On revient en fonctionnement usable en appuyant sur A une seule fois en mode veille.

MARCHE/ARRET AUTOMATIQUE

Le compteur commence automatiquement à enregistrer les données lorsque l'on commence à rouler et s'arrête lorsque l'on s'immobilise.

Afin de pouvoir commencer à enregistrer les données automatiquement, le compteur ne doit pas etre en veille.

MISE EN MARCHE / ARRET DU RÉTRO-ÉCLAIRAGE DE L'ECRAN

1. Pourmettre en marche le retro-eclairage,appuyer pendant 6
   seconds sur A jusqu'ac que l'icone affiche.

2. Pour eteindre le retro-eclairage, repeter l'etape 1 jusqu'à ce que Iicone disparaisse.

Tant que le rétro-éclairage est actif, appuyer une fois sur A permet d'éclairer le mode en cours uniquement - vous doivent presser la touche A de nouveau lorsque le rétro-éclairage est en fonction pour atteindre le mode suivant.

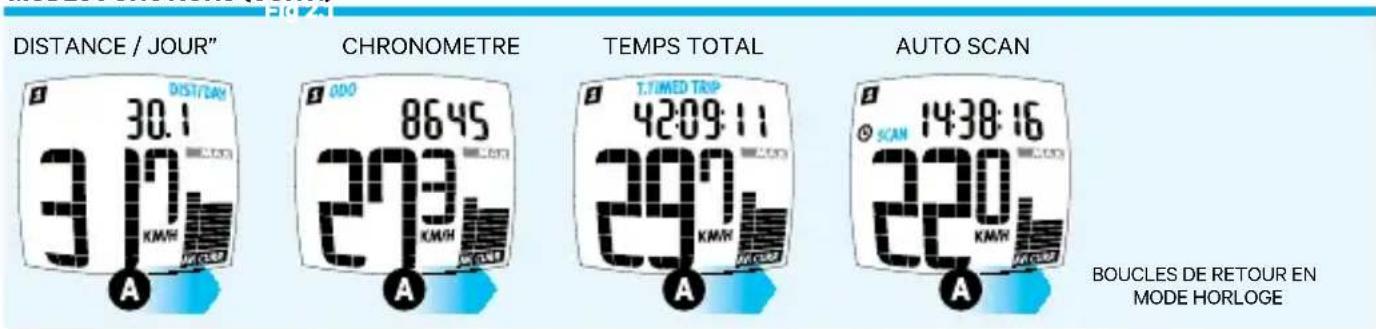

Fig 2.1 SEQUENCE DES MODES DE FONCTION
HORLOGE DISTANCE PARCOURUE

TEMPS PARCOURU

VITESSE MAXIMUM

VITESSE MOYENNE

1. Appuyer sur A jusqu'à passer en mode ODO (Compteur kilométrique).
2. Appuyer sur B pour passer à l'écran de configuration du diamètre.
3. Ajuster la valeur souhaitee en suivant les etapes du Processus de configuration des données. (Fig 1.1)
4. Maintenir appuyé pendant 2 secondes pour enregistrer la modification des données

RECONFIGURATION DE L'HORLOGE

1. Appuyer sur ⑧ jusqu'à passer en mode horloge.

2. Appuyer sur ⑧ pour passer à l'écran de configuration de l'horloge.

3. Ajuster la valeur souhaitée en suivant les étapes du Processus de configuration des données. (Fig 1.1)

4. Maintenir B appuyé pendant 2 secondes pour enregistrer la modification des données.

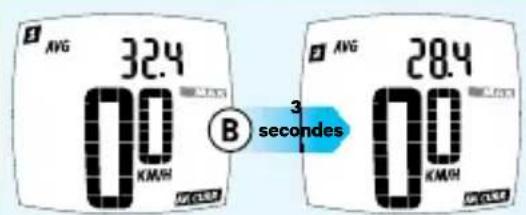

SELECTION VELO 1 ou VELO 2 (Fig 2.4)

1. Ce compteur dispose d'une mémoire pour 2 diamètres de roues et permet de calculer les données de 2 vélos.
2. Appuyer sur ⑥ pendant 3 secondes jusqu'à ce que l'écran de seLECTION du velo s'affiche.

a) Appuyer sur A pour basculer entre le velo et La circonference de la roue s'affiche "C***
b) Appuyer sur pendant 2 secondes pour enregistrer la selection et revenir au mode normal d'opération.

Fig 2.1 MODES FONCTIONS (CONT.)
Fig 2.4 SELECTION vEIO OU vEIO

INSTALLATION SUR LE VELO

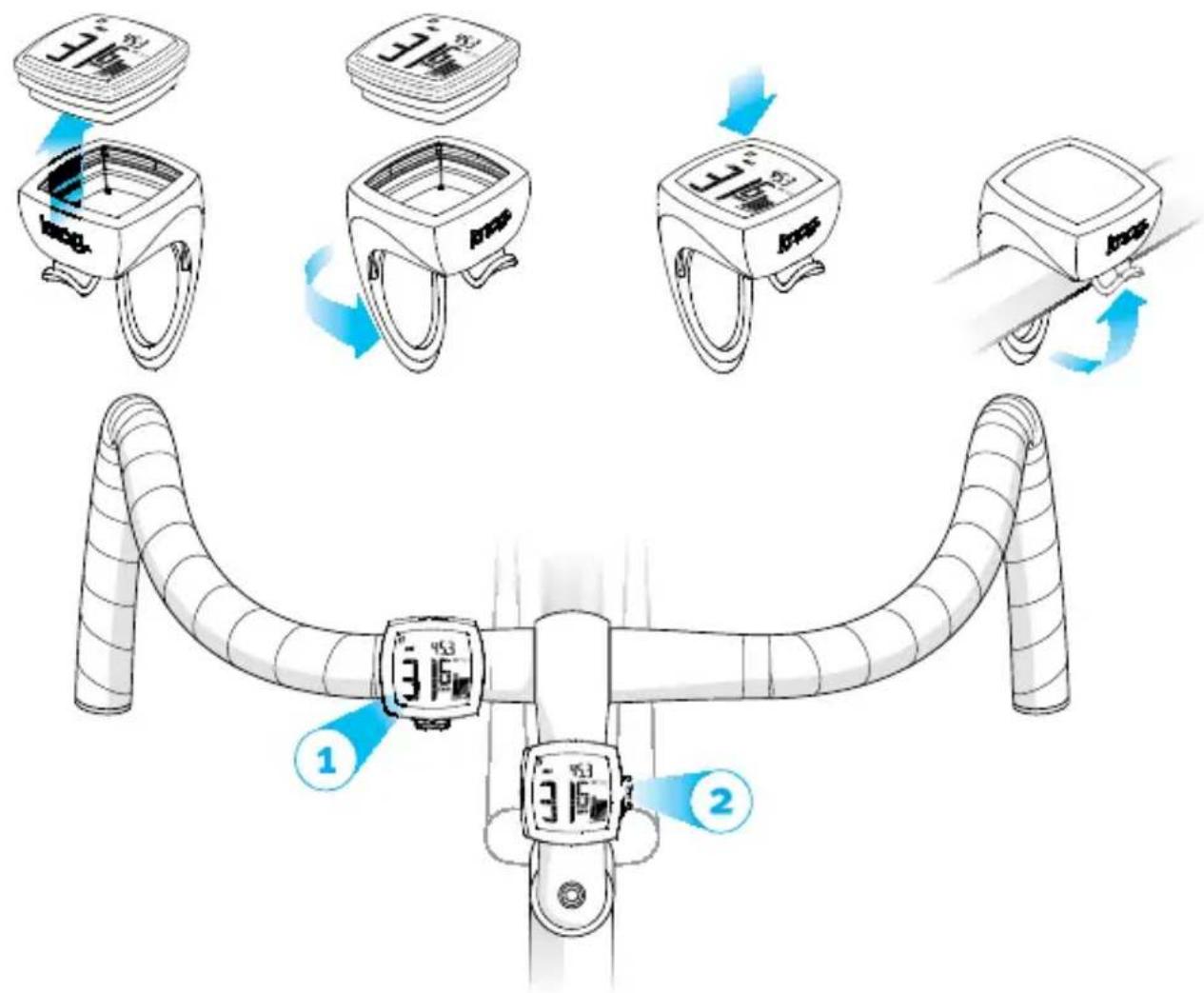

Le dispositif principal du compteur est muni d'un boitier amovible et rotatif à monter sur le cintre ou la potentie du guidon. La lanière en silicone rend l'installation sur le velo extrément facile et rapide.

1. Choiser un emplacement adapté sur le cintre (1) ou la potentie (2) permettant une bonne ligne de visée entre l'émetteur et le dispositif principal avec le moins d'obstacles possibles. (Fig 3.2)
2. Tirer sur la lanière en silicone pour la faire passer autour du guidon et dans le crochet, l'installation est terminée!

A La laniere en silicone du compteur est adaptee aux diametes de montage de 22 mm a 38 mm.
A! Pour un signal sans fil d'une clarté maximale, le N.E.R.D. devrait être positionné à 5 cm (2 pouces) de l'éclairage avant.

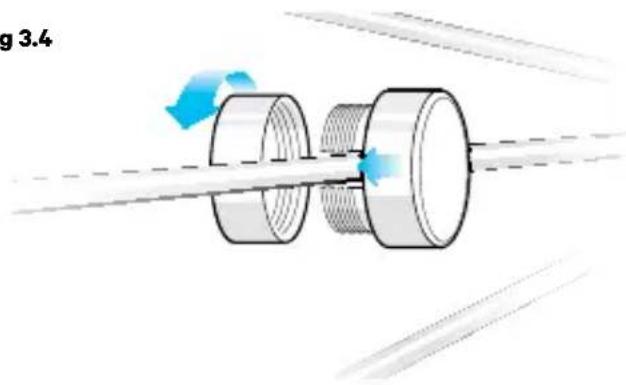

AIMANT DE RAYON

1. Dévisser les deux moitiés de l'aimant et monter sur l'un des rayons de la roue avant du velo. (Fig 3.3)
2. Serrer la vis à l'aide d'un tournevis à tête plate pour éviter que l'aimant se déplace de haut en bas du rayon.

Fig 3.1

Fig 3.4

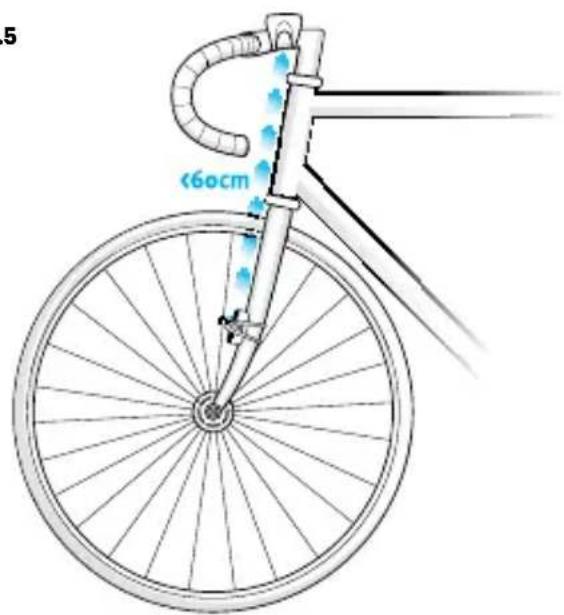

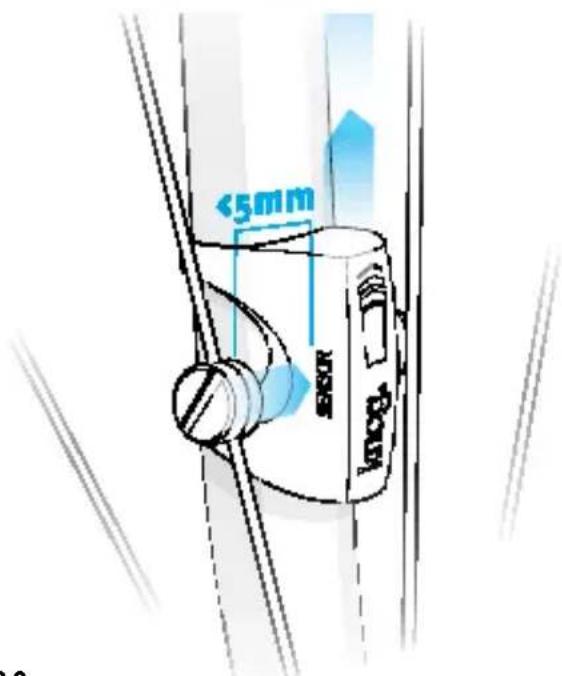

EMETTEUR (Fig 3.4)

L'émetteur sans fil est concu pour pouvoir être monté et démontré facilement et rapidement ur la fourche de la roue avant.

1. Choisir un emplacement adapté sur la fourche permettant une bonne ligne de visée entre l'émetteur et le dispositif principal avec le moins d'obstacles possibles.

(Fig 3.5)

1. Verifier que le texte du CAPTEUR est du côte de la roue sur la fourche pour qu'il soit a proximé de l'aimant du rayon.
2. Vérifier que la flèche sur le boitier en silicone pointe vers le haut en direction du dispositif principal.
3. Tirer sur la lanière en silicone pour la faire passer autour de la fourche et sur le crochet. Choiser le plus adapté des deux crochets de la lanière, selon le diamètre de la fourche.
4. Une fois le montage terminé, faire bouger l'émetteur jusqu'à ce qu'il soit le plus proche possible de l'aimant du rayon. La distance de détction optimale entre l'aimant et le boitier de l'émetteur est de 5 mm ou moins. (Fig 3.6)

A La laniere en silicone de Iemetteur est munie de deux bocles et elle est adaptee aux diametes de fourche de 20 mm a 45 mm environ.

Fig 3.5

Fig 3.6

REEMPLACEMENT DES PILES

1. Le symbole Low) apparait pour indiquer que la pile est faible.
2. La pile doit être remplaçaee par une pile neue dans les sept jours suivant l'apparition de ce symbole.
3. Toutes les données seront supprimées lorsque la pile est replacée, mais on peut saisir de nouveau les kilomètres cumulés jusqu'à remplacement de la pile. Il est important de garder une trace de ces données, ainsi que du diamètre de roue, avant d'enlever la pile usagée.
4. Remplacer la pile par une pile neue CR2032 et initiaisér le dispositif principal.

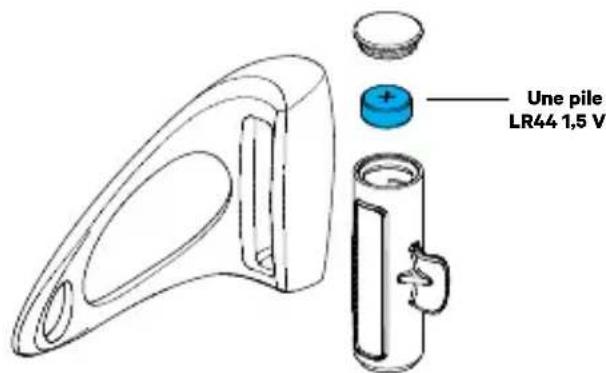

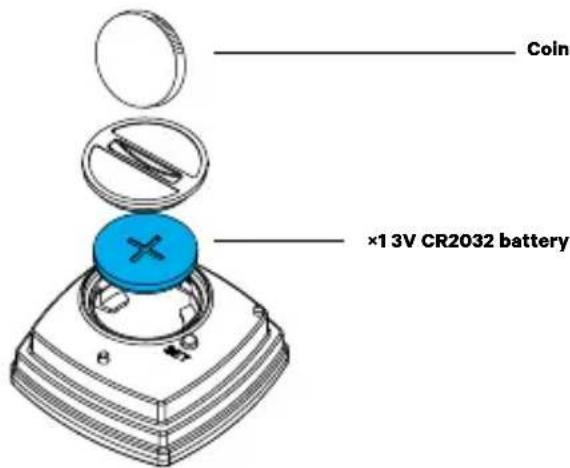

REEMPLACEMENT DES PILES DE L'EMETTEUR (Fig 4.2)

1. Retirer l'émetteur de la fourche du velo.
2. Detacher le corps en silicone du compartment des piles.
3. Retirer le couvercle hermetique et la pile usagée.
4. Remplacer la pile par une pile neue LR44. La borne positive de la pile (indiqué par le signe +) doit être orientée vers l'extérieur.
5. Replacer le couvercle du compartment en vérifier qu'il est bien enclenché.
6. Remetre en place le corps en silicone sur le compartment de la pile, sans le tordre.

Fig 4.1

Fig 4.2

SOIN ET ENTRETIEN

1. Garder le dispositif principal à l'abri des rayons du soleil lorsqu'on ne l'utilise pas.
2. Une ou deux fois par mois, inspector l'espace entre l'aimant de détction et le boitier de l'émetteur et leur position relative, pour vérifier qu'ils n'ont pas bouge.
3. Essuyer en douceur le dispositif à l'aide d'un chiffon humide. Ne pas utiliser de diluant, d'alcool ou de benzène lors du nettoyage,

car ils peuvent endommager le dispositif.

1. Nous savons que nos disposits sont magnifiques, mais n'oubliez pas de regarder la route!

CHARACTERISTIQUES COMPLETES DU N.E.R.D.

Capteur avec émetteur Capteur d'aimant sans contact avec émetteur analogique sans fil.
Distance de détction sans fil 55 cm (1,8 pied) entre l'émetteur et le dispositif principal.
Diaphonie/Interférences	A 40 cm (15,8 pouces) ou moins, aucune interférence entre 2 vélos munis de compteurssemblables, même en roulant côte à côte.
Configuration du diamètrede roue	1 mm - 3999 mm (mm par mm)
Température en fonctionnement -0°C à 50°C (32°F à 122°F)
Température hors usagede conservation	-10°C à 60°C (14°F à 140°F)
Alimentation par pile dudispositif principal	×1 CR2032 3V cell.A! La pile de l'émetteur devrait durer environ un an pour une utilisation moyenned'environ 1,5 heures par jour.
Pile de l'émetteur Une pile LR44 1,5 V	La pile de l'émetteur devrait durer environ un an pour une utilisation moyenned'environ 1,5 heures par jour.
Dimensions Dispositif principal : 53 × 51 × 40 mmEmetteur : 52 × 27 × 52 mm
Poids Dispositif principal : 45 grammesEmetteur : 39 grammes

KNOG WARRANTY
