Caractéristique	Détails
Type de produit	Compteur de vitesse et de distance
Affichage	Écran LCD rétroéclairé
Fonctions principales	Vitesse actuelle, distance parcourue, temps de trajet, vitesse moyenne, vitesse maximale
Alimentation	Pile CR2032 (remplaçable)
Installation	Facile à installer sur le guidon avec des supports inclus
Étanchéité	Résistant aux éclaboussures
Maintenance	Vérifier régulièrement la pile et nettoyer l'écran
Sécurité	Ne pas exposer à des températures extrêmes
Compatibilité	Compatible avec la plupart des vélos
Poids	Environ 50 grammes
Dimensions	100 x 50 x 20 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - C08 VDO

Comment réinitialiser le VDO C08 ?

Pour réinitialiser le VDO C08, maintenez enfoncé le bouton de mode pendant environ 5 secondes jusqu'à ce que l'affichage clignote, puis relâchez le bouton.

Pourquoi le compteur ne s'allume-t-il pas ?

Vérifiez que la batterie est correctement installée et qu'elle n'est pas déchargée. Remplacez la batterie si nécessaire.

Comment changer les unités de mesure sur le VDO C08 ?

Pour changer les unités, accédez au mode de configuration en maintenant le bouton de mode enfoncé jusqu'à ce que l'affichage change. Utilisez les boutons de navigation pour sélectionner l'unité souhaitée.

Le compteur affiche des valeurs incorrectes, que faire ?

Assurez-vous que le capteur de vitesse est correctement installé et qu'il n'y a pas de débris obstruant son fonctionnement. Calibrez le compteur si nécessaire.

Comment installer le VDO C08 sur mon vélo ?

Fixez le support du compteur sur le guidon ou la potence en utilisant les vis fournies. Assurez-vous que le capteur de vitesse est aligné avec l'aimant fixé sur la roue.

Le rétroéclairage ne fonctionne pas, que faire ?

Vérifiez si le rétroéclairage est activé dans le menu de configuration. Si le problème persiste, vérifiez la connexion de la batterie.

Comment remplacer la batterie du VDO C08 ?

Retirez le couvercle arrière du compteur en utilisant un tournevis approprié, remplacez la batterie par une nouvelle batterie CR2032, puis remettez le couvercle en place.

Le compteur ne capte pas la vitesse, que faire ?

Vérifiez que le capteur est correctement positionné et qu'il est à une distance appropriée de l'aimant sur la roue. Assurez-vous également que les connexions sont sécurisées.

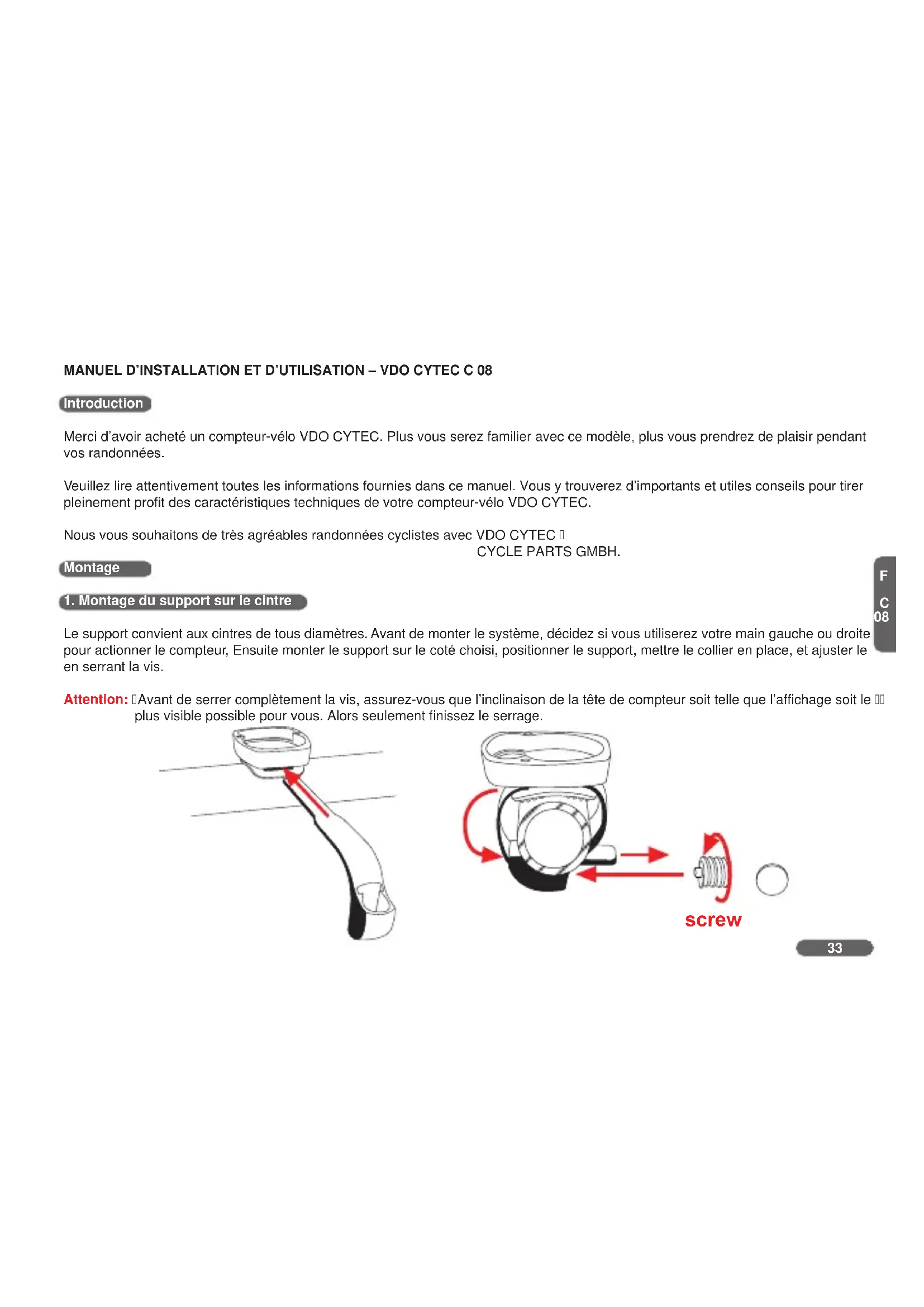

MODE D'EMPLOI C08 VDO

Merci d'avoir acheté un compteur-velo VDO CYTEC. Plus vous serez familier avec ce modele, plus vous prendrez de理論pendant vos randonnées.

Veuillez dire attentivement toutes les informations fournies dans ce manuel. Yous y trouvez d'importants et utiles conseils pour tirer pleinement profit des caractéristiques techniques de votre compteur-velo VDO CYTEC.

Nos you souhaitons de trs agreables rondonnes cyclistes avec VDO CYTEC CYCLE PARTS GMBH.

Montage

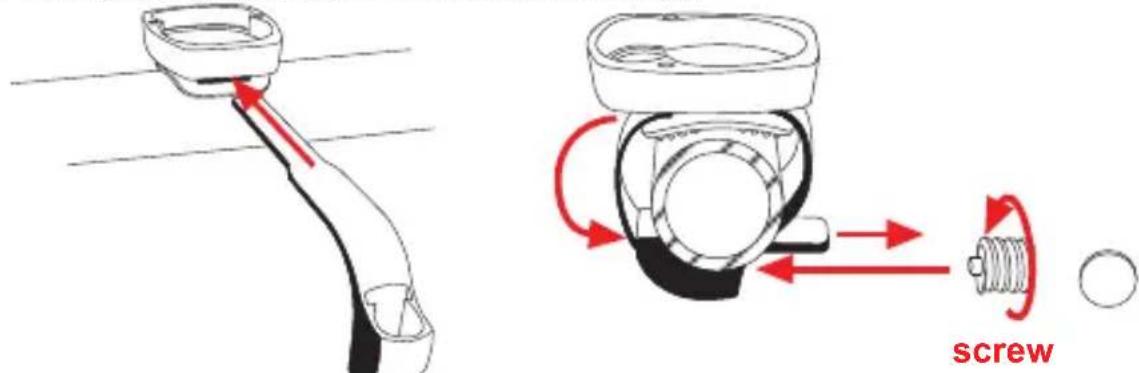

1. Montage du support sur le cintre

Le support convient aux cintres de tous diamètres. Avant de monter le système, decide si vous utiliserez votre main gauche ou droite pour actionner le compteur, Ensuite monter le support sur le coté choisi, positionner le support,mettre le collier en place, et ajuster le en serrant la vis.

Attention: Avant de serrer complètement la vis, assurez-vous que l'inclinaison de la tete de compteur soit telle que l'affichage soit le plus visible possible pour vous. Alors seulement finissez le serrage.

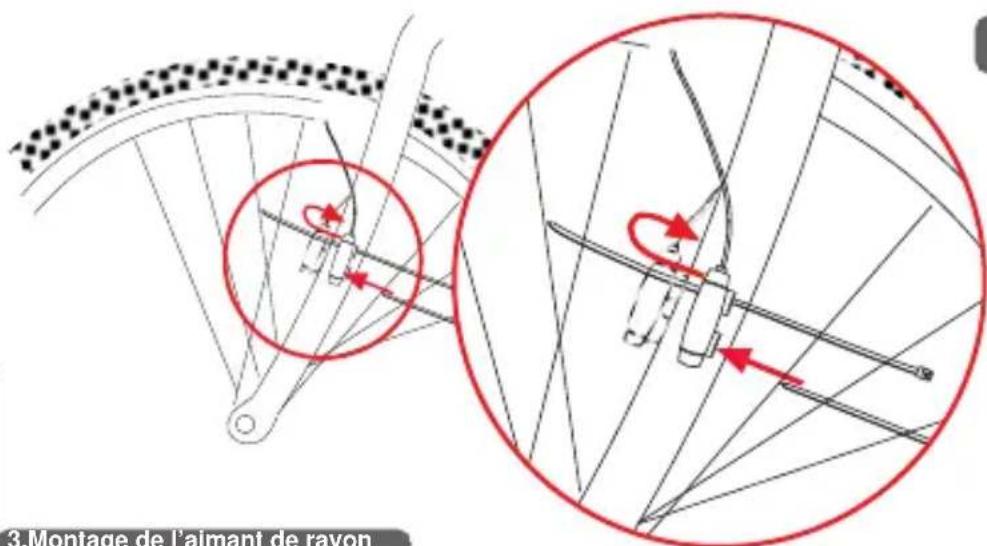

2.Montage du transmetteur de vitesse (palpeur)

Le palpeur doit être monté du même côté de la fourche que le support sur le centre.

ATTENTION: Ne fixez pas encore les attaches! Placez tout d'abord soigneusement l'aimant de rayon et le palpeur, puis ensuite les attaches.

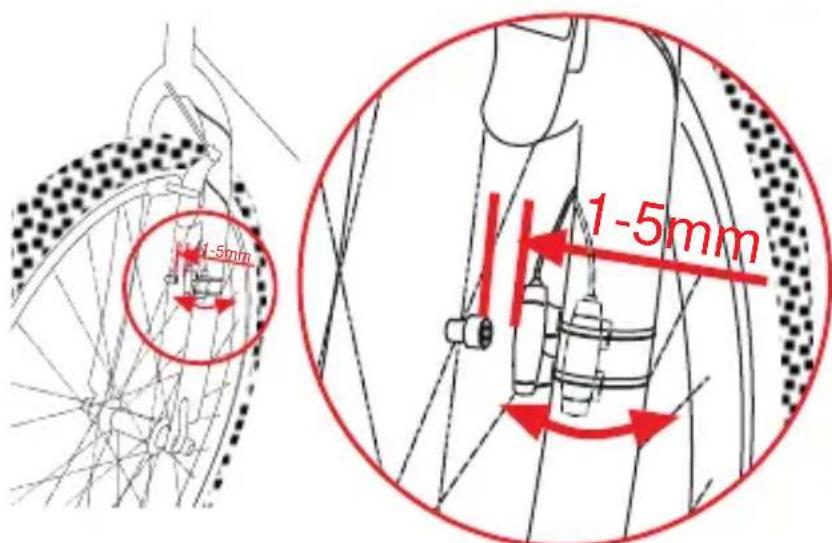

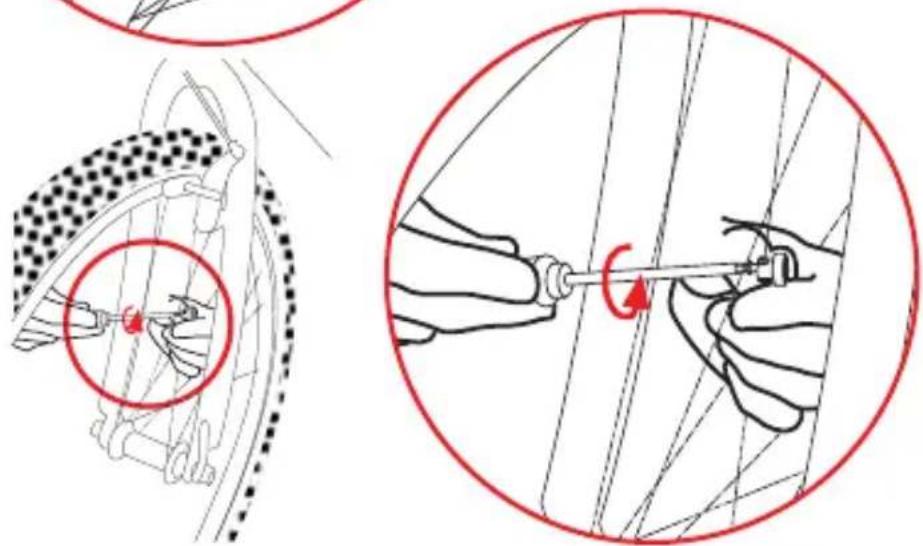

3.Montage de l'alment de rayon

La distance entre I'aimant et le palpeur doit etre comprise approximativement entre 1 et 5mm.

Si cette distance n'est pas spontanement correcte, faites glisser le palpeur et l'aimant respectivement sur la fourche et le rayon.

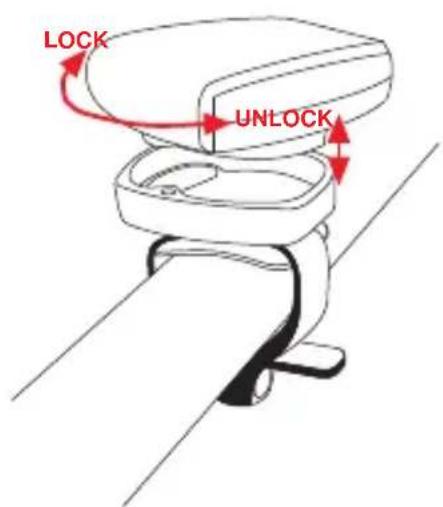

4.Montage TWIST-CLICK du compteur sur son support

Le montage Twist-Click a ete devellope en exusivite pour la nouvelle gamme de compteurs VDO CYTEC. La tete de compteur est positionnee sur le support et par un mouvement de torsion vers la droite (TWIST) fixee au support (CLICK). Il est egalament facile de detacher la tete de compteur de son support. Appuyez tegerement sur la tete de compteur, tournez la vers la gauche et retirez la tete de compteur du support.

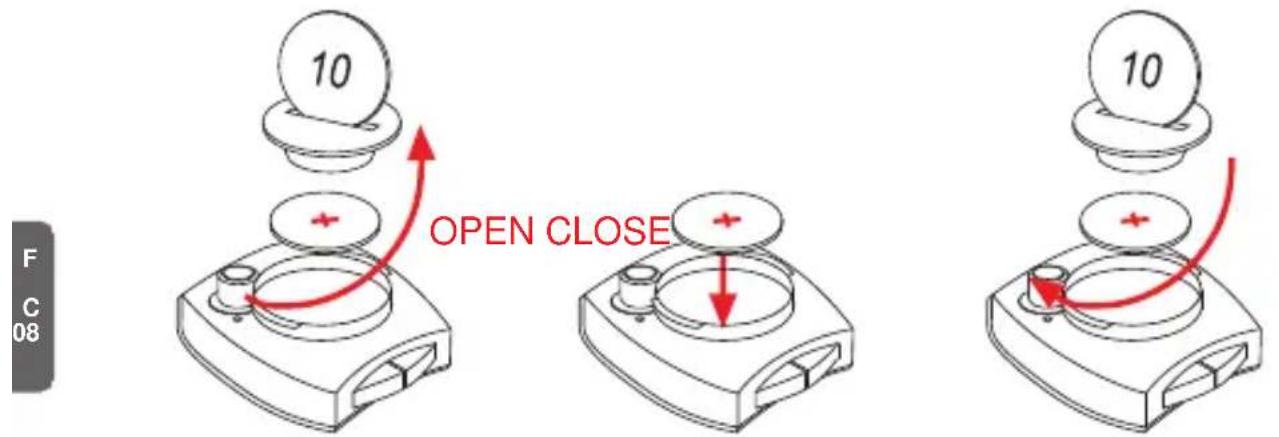

5.Mise en place de la batterie dans la tete de compteur

Pour épargner la batterie, votre compteur VDO CYTEC est livre avec la batterie séparée. Avant utilisation vous devez donc installer la batterie.

Si you constatez que le compteur ne fonctionne pas correctement après la mise en place de la batterie appuyez sur le bouton AC (Auto Clear) au dos du compteur pour le réinitialiser.

6.Description des fonctions de voterve VDO CYTEC C 08

Votre VDO CYTEC C 08 vous fournir les informations suivantes :

KMH-MPHVtesse instantanee indiquee soit en KMH soit en MPH, la conversion en MPH est automatique.

TRP Compteur de randonnee, enregistre la distance de voter renondnee jusqu'a 999,99 km ou miles.

RID Durée de la randonnée, enregistre la durée de la sortie en cours jusqu'à 9 :59 :59 (hrs :min :sec). Marche/arrêt automatique

AVS Vitesse moyenne, précision à deux décimaires.

MAXVitesse maximaleatteintependantla rondonnee,precisionaedesdecimales

Comparaison permanente de vitesse instantanee et de la vitesse moyenne. Les écarts sont indiquees, sur l'écran, par un flèche orientée vers le haut ou le bas.

CLK Monre avec selection d'affichage en mode 12 ou 24 heures.

ODO Totalise les distances parcourses jusqu'à 99,999 Km ou MI.

7.VDOCYTEC C08-MODE D'EMPLOI

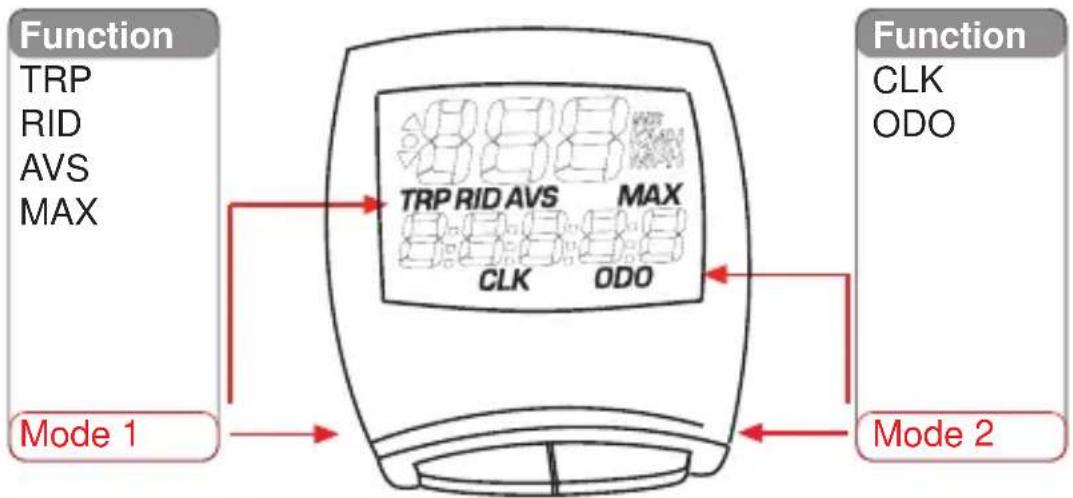

Boutons de commande

Votre VDO CYTEC C 08 possede 2 boutons.

MODE 1, MODE 2

Ces boutons ont plusieurs fonctions presentees dans le tableau suivant.

Affichage Ecran ☐ Bouton à Durée de la Effets constatés ☐ presser ☐ pression

TRP-AVS-RID-MAX MODE 1 Brève (0,1 sec) L'information suivante du MODE 1 est affichée

CLK-ODO MODE 1 Brève (0,1 sec) Les informations TRP du MODE 1 replacent les Informations du MODE 2

TRP-AVS-RID MODE 1 Normale (1,5 sec) Les informations TRP-AVS-RID sont affichées successivement pendant 1,5 sec.

TRP MODE 1 Longue (5 sec) Propose le mode de sélection de dimension de roue

CLK MODE 1 Longue (5 sec) Propose le mode de réglage de l'horloge

ODO MODE 1 Longue (5 sec) Propose le mode programmation du compteur de distance

CLK-ODO MODE 2 Brève (0,1 sec) L'information suivante du MODE 2 est affichée.

TRP-RID-AVS-MAX MODE 2 Brève (0,1 sec) Le compteur affiche les informations du MODE 2 au lieu de celles du MODE1. C'est le CLK qui apparait en premier.

TRP-RID-AVS-MAX MODE 2 Longue (5 sec) Remise à zéro des informations TRP-AVS-RID-MAX

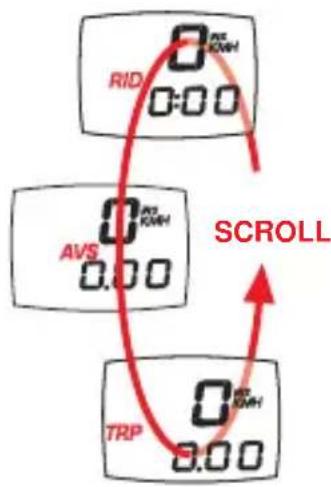

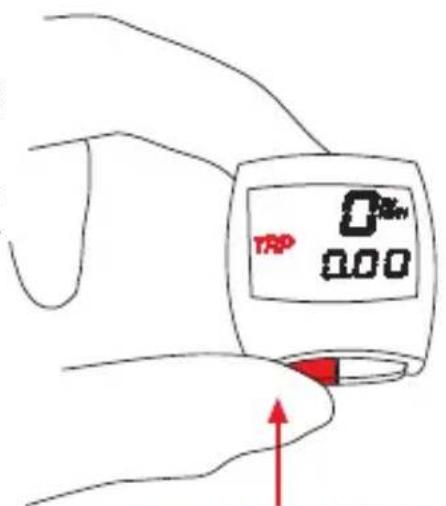

8. Fonction Deroulage

Pour fournir toutes les informations d'un seul coup d'eel,Vote compteur VDO CYTEC C 08 est doted'une fonction deroulage.Des que cette fonction est actionnee les informations apparaisent successivement pendant 1,5 sec.Pour pouvoir appeler cette fonction il faut que I'ecran affiche l'une des trois fonctions suivantes:TRP-AVS-RID. La fonction deroulage est activee en appuyant sur le bouton MODE 1 pendant 1,5 sec.

Press MODE 1 1,5 sec. Start Scroll

9. Comparaison de la vitesse instantanee avec la vitesse moyenne

Votte VDO CYTEC C 08 compare, en permanence, sua vtesse actuelle a sua vtesse moyenne. Le résultat de cette comparaison est affiché à l'écran à l'aide de symboles. Quelle que soit l'information en cours d'affichage, la comparaison entre vtesse actuelle et vtesse moyenne est constamment mise a jour.

Votre vitesse actuelle est plus rapide que voitre vitesse moyenne. Precision +/-1 KMH/MPH

Vousyouxdéplacez actuellesmenta la même vitesse que voitrés vitesses moyenne.

Votre vitesse actuelle est inférieure a votre vitesse moyenne. Precision +/- 1 KMH/MPH

10. Mode programmation

Votte VDO CYTEC C 08 peut etre mis en mode programmation de maniere tres simple. Pour cela you neez, suivant la fonction que you voulez programmer, afficher a l'ecran les differents modes tels que decrit ci-apres:

Pour la dimension de roue = WS. Afficher d'abord rRP a I'ecran

Pour l'horloge= CLK Afficher tout d'abord CLK à récran

Pour les compteurs de distance ODO Afficher tout d'abord ODO à l'écran

Quel que soit le mode à programmer la procédure est toujours la même.

Appuyez pendant 5 sec. sur le bouton MODE 1 après avoir selectionné vous écran. Avec ce même bouton vous pouvez également quitter le mode programmation à tout moment.

Une fois le mode programmation activé, les boutons MODE 1 et MODE 2 sont utilisés pour:

MODE 1 passer de la zone de la donnée entree, a la zone de la donnee suivante

MODE 2 selectionner le chiffre a entrer, passer de KMH à MPH

11. Entrer votre dimension de roue

Votre VDO CYTEC désigne la dimension de roue par WS=dimension de roue

La valeur par défaut suivante est entree

Dimension de roue=WS=2155 mm

Attention : Àpès un changement de batterie, la valeur par défaut ci-dessus est automatiquement réactivée.

Aprees un changement de batterie, la dimension de roue de votre bicyclette doit etre a nouveau entree.

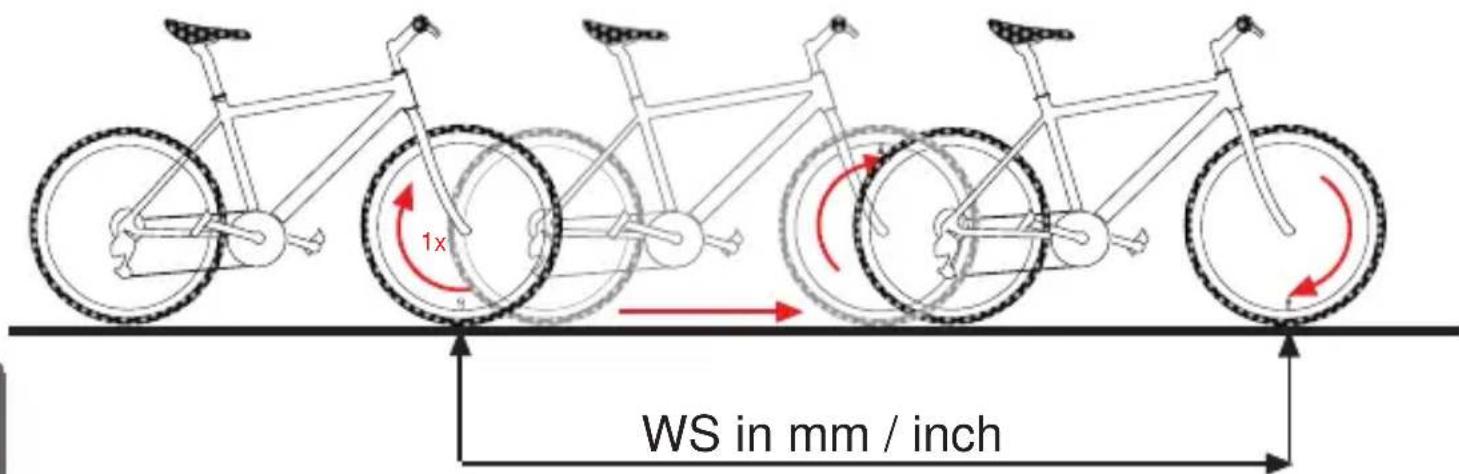

Comment déterminer, avec précision, la dimension d'une roue?

Placez la roue avant de votre bicyclette avec la valve en bas, marquez cette position au sol avec un trait et poussez votre bicyclette en avant de façon a ce que la roue avant effectue une rotation complète. Tracez un autre trait à l'endroit où se trouve maintainant la valve. Mesurez ensuite la distance entre les deux marques, vous obtiendraz ainsi la dimension de la roue, c'est à dire sa circonférence. Le chiffre mesuré (en pouces ou en mm) est la dimension de roue à entrer dans votre compteur.

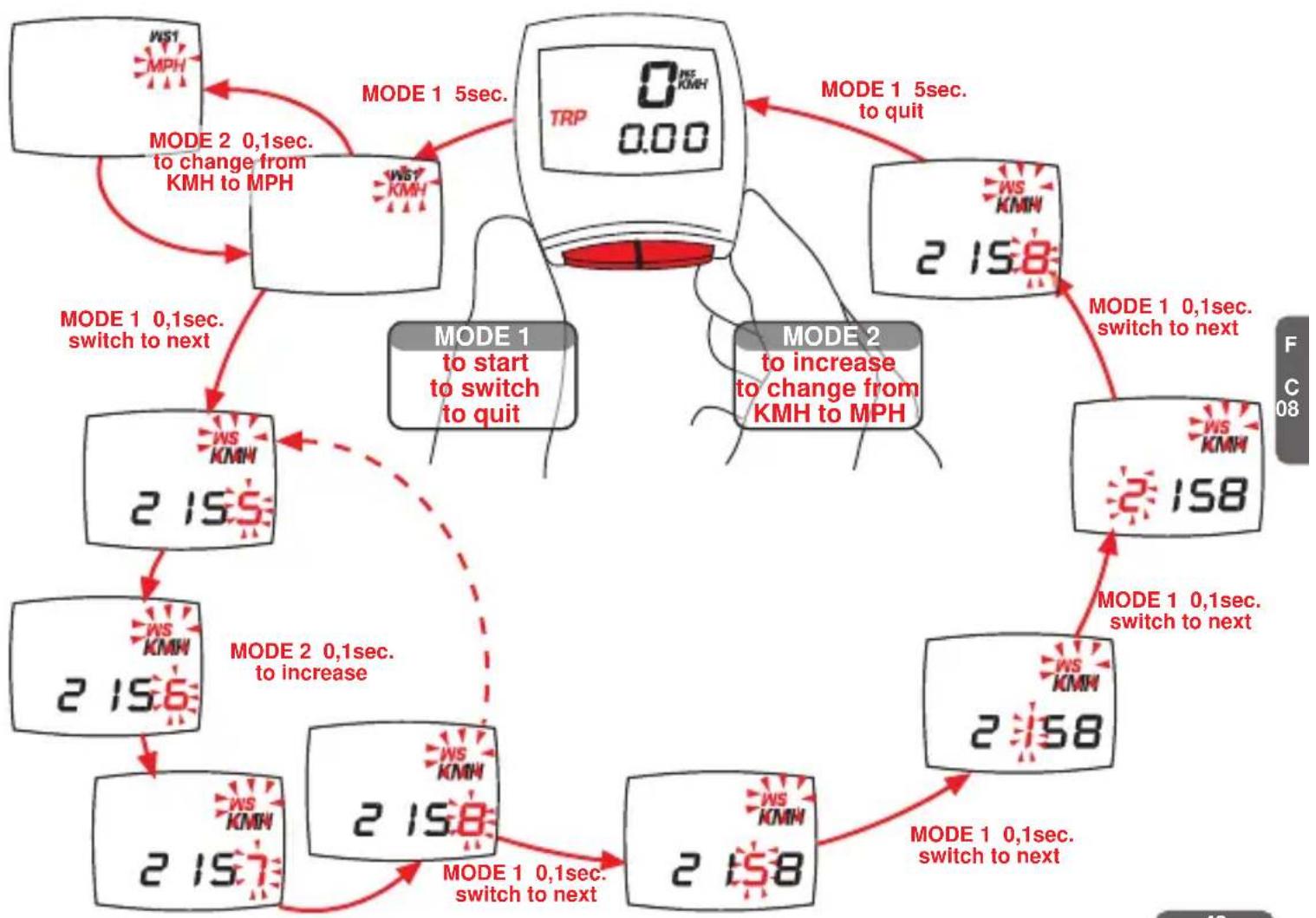

Programmer (setting up)YOUR dimension de roue

Etape 1: Affichez à l'écran la fonction TRP

Etape 2: Appuyez sur le bouton MODE 1 pendant 5 sec.

WS s'affiche avec un symbole clignotant pour KMH et MPH.

Etape 3 : En pressant le bouton MODE 2 vous pouvez désir votre mode de lecture, soit MPH soit KMH.

Etape 4: Une fois que vous avez choisierte unité de mesure, pressez brievement (0,1 sec.) le bouton MODE 1. La valeur par défaut ou la dimension de roue (WS) precedemment entree s'affiche, le dernier chiffre clignote.

Etape 5 : Avec les boutons MODE 1 et MODE 2 vous pouvez enter la dimension de roue préalablement déterminée (voir mode de programmation).

Etape 6: Dés que vous avez entre le dernier chiffre de la dimension de la roue, le compteur revient automatiquement au mode normal.
Vou陝s quèment quitter le mode programmation à tout moment en pressant le bouton MODE 1.

Attention: Si vous quittez le mode programmation sans avoir complètement entre vos données, le compteur peut fonctionner normalement avec des valeurs fausses et vous donner des informations erronées à l'écran.

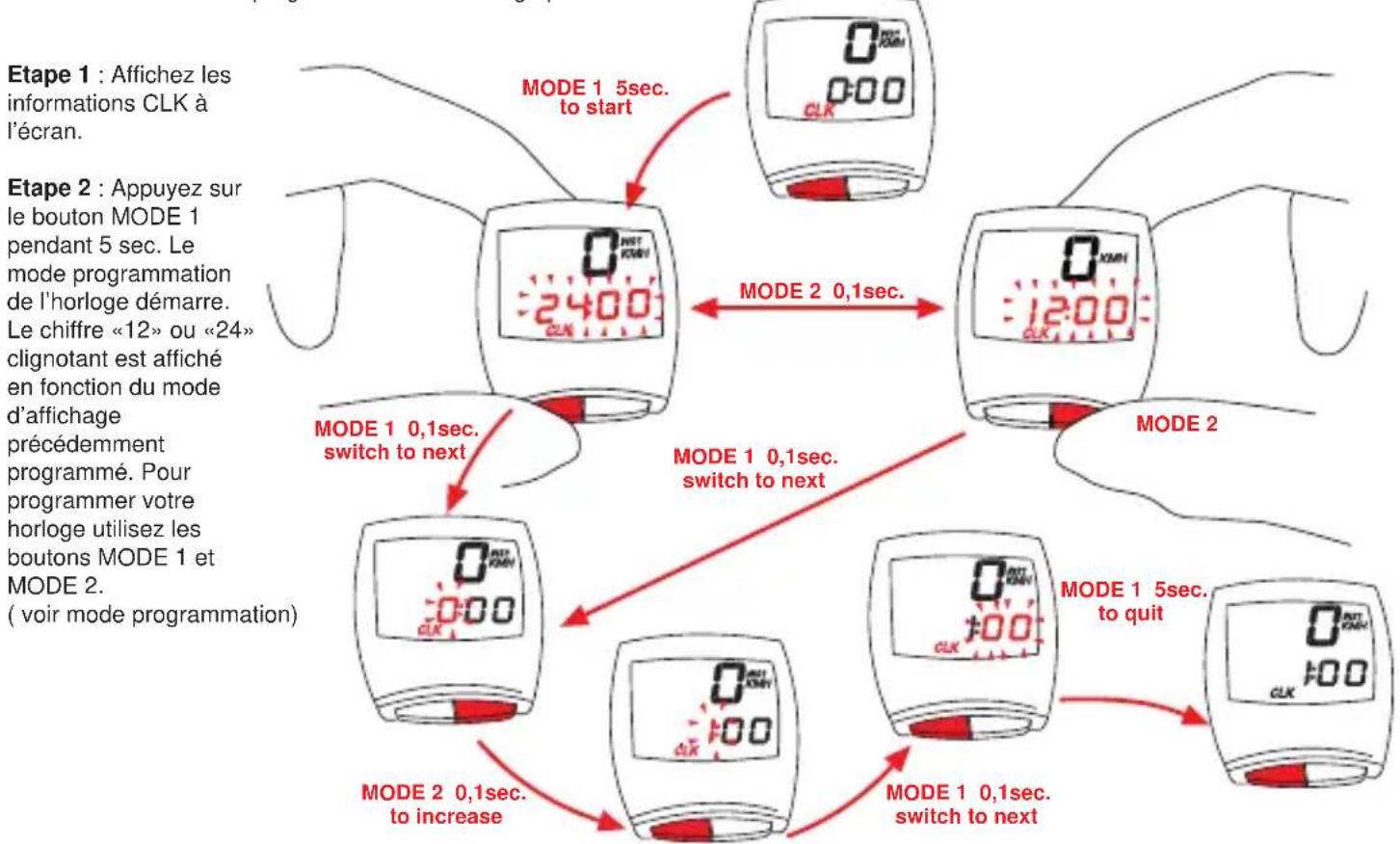

12. Programmer I'horloge CLK

Votte VDO CYTEC C 08 compe tune une horloge qu affiche les heures et les minutes, selection possible de l'affichage en 12 ou 24 H.

Pour acceder en mode programmation de l'horloge procedede comme suit :

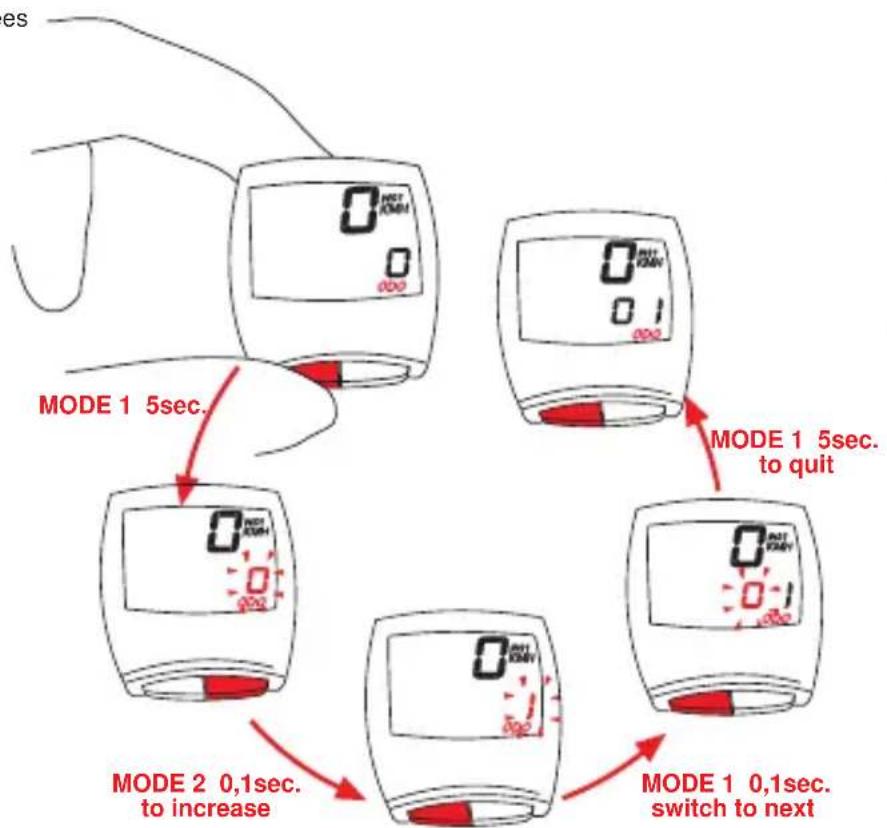

13. Programmer (setting up)ète le compteur de distance ODO

Vouze puez entner les distances individuelles parcours dans voe VDO CYTEC C 08 a tout moment, par exelme tranferer des donnees de vore ancien compteur dans voe VDO CYTEC C 08, ou apres un changement de batterie.

Attention : Àpès un changement de batterie les données du totalisateur ODO sont remises à zéro.

IMPORTANT: Si vous voulez récapuerer vos données après un changement de batterie, notez la valeur de ODO avant desterol la batterie.

Etape 1: Affichez les informations ODO

Etape 2: Demarrez le mode programmation des compteurs de distance en appuyant sur le bouton MODE 1 pendant 5 sec. La valeur precedente clignote.

L'entree des donnees s'effectue en utilisant les boutons MODE 1 et MODE 2 . (voir mode programmation)

14. Remise des informations à zéro

Certaines informations de votre VDO CYTEC C 08 doivent être remise à zéro.

TRP-RID-AVS-MAX! Ces informations sont remises à zéro en même temps.

La remise à zéro des information est obtenue en pressant le bouton MODE 2 pendant 5 sec.

Attention: assurez-vous que la fonction a remetre a zéro est bien celle affichee a l'écran.

Si I'une des informations suivantes, TRP, RID, AVS ou MAX est affiché à l'écran et que vous souhaitez la remêtre à zéro en appuyant sur le bouton MODE 2, soyez conscient que les trois autres informations seront simultanément remises à zéro.

15.Mode veille

Votr compeur VDO CYTEC C 08 possede un mode veille afin d'ecomiser la puissance de la batterie.Votre compteur passera automatique en mode veille si pendant 5 min il n'a reçu aucune impulsion ou si aucun bouton n'a ete activé.

L'heur du jour (CLK) reste toutfois affichee en mode veille.Des que you preserez un des boutons ou que you reprendrez vore randonnee le compteur quittera automatiquement le mode veille pour revenir en fonctionnement normal.

16. Changement de batterie

IMPORTANT :

Notez vos donnees totales et vos dimensions de roue avant de changer la batterie.Changer la batterie de la tete de compteur.

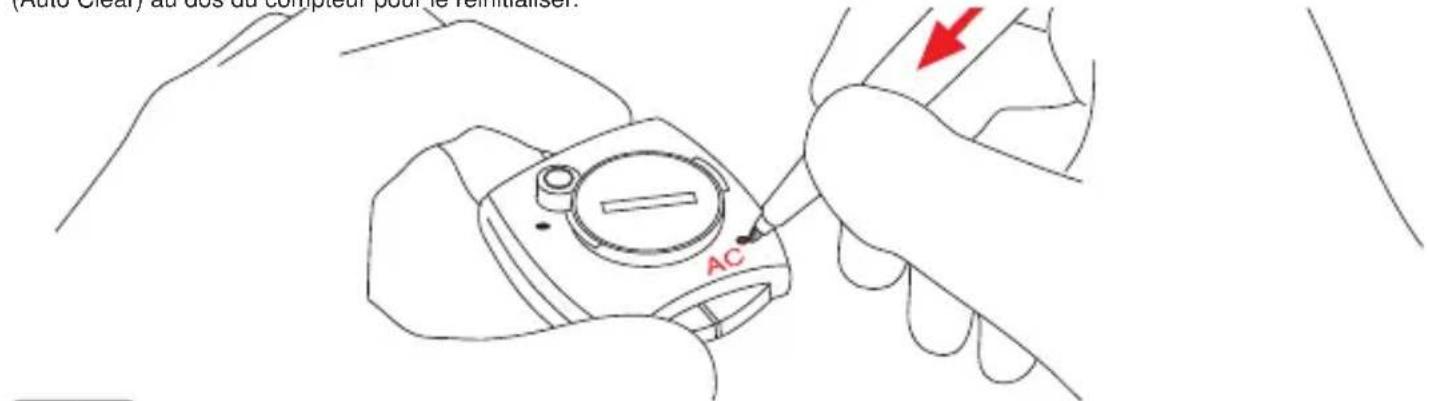

En cas de fonctionnement incorrect après un changement de batterie, appuyez sur le bouton AC (Auto Clear) sur l'arrête du compteur pour le réinitialiser (reset).

Attention : les vieilles batteries requirent des dispositions particulieres.

17. Défauts de fonctionnement

Le tableau suivant décrit certains défauts de fonctionnement, leurs causes et leurs solutions.

Disfonctionnement Cause possible Solutions
Affichage écran irregular (ex :après) Changement de batterie) [ ] [ ]	Le programme du compteur ne fonctionne pas normalement	Appuyez sur le bouton AC au dos du compteur
L'affichage de la vitesse n'apparait [ ] pas [ ] [ ] [ ]	Vérifiez si la distance entre le palpeur et l'aimant est correcte	Réajustez cette distance Vérifiez le cable et le replacer
	Le cable entre le palpeur et le compteur [ ] si nécessaire. est coupé [ ] [ ]
	La tête de compteur est incorrectly [ ] Placez la tête de compteur sur le support de cintre [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] La dimension de roue n'a pas été entree [ ] Entrez une dimension de roue [ ]
L'affichage pâtit ou disparait [ ] La batterie du compteur est vide [ ] Vérifiez la puissance de la batterie et [ ] [ ] changez la si nécessaire [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ 40° F) affadissent l'affichage écran l'écran retrouver un affichage normal

18. Garantie

Nous garantissons le modèle VDO CYTEC (emetteur, tete de compteur et support de cintre) à son acheteur d'origine pendant cinq ans à compter de la date d'achat contre tout défaut matériel et de montage. Cette garantie ne couvre pas les batteries et les defaute resultant d'une usure ou d'une détérioration normale, d'un manque de soins, d'accidents, d'utilité ou de modifications.

Prenez soit de conserver votre facture ou bon d'achat.

En cas de demande de garantie legitime, vous pourrez receivevoir, en remplacement, un modele comparable. Du fait de possibles changements de modèle, votre modele peut, en effet, n'etre plus disponible.

Youou poez contacter le detaillant ou le magasin ou you aves achete vvo VDO CYTEC ou nous l'envoyer directement :

CYCLE PARTS GMBH

Grosse Ahlmuehle 33

D-76865 Rohrbach

Les specifications techniques peuvent etre modifiées sans préavis.

19. Contenu de du coffret

1 tete de compteur
1 support de cintre avec capteur, cable et vis
1 support caoutchouc pour montage du capteur
1aimant derayon
5 attaches
1 batterie 3 V Type CR 2032
1 manuel d'installation et d'utilisation
