| Type de produit | Compteur cycliste VDO M2 WR |
| Dimensions du compteur | env. 49 × 38 × 16 mm |
| Écran | Grand écran LCD, env. 39 mm (H) × 29 mm (L) |
| Poids du compteur | env. 28 g |
| Poids du support guidon | env. 10 g |
| Alimentation | Pile 3V type 2032 |
| Autonomie de la pile | env. 1 an (environ 10 000 km / 6 000 mi) |
| Fonctions principales | Vitesse actuelle, distance, temps, vitesse moyenne, vitesse max, heure, distance totale, temps total |
| Plage de vitesse | min. 2.5 km/h, max. 199 km/h (pour roue de 2155 mm) |
| Plage de mesure - distance quotidienne | jusqu'à 999,99 km ou miles |
| Plage de mesure - distance totale | jusqu'à 99 999 km ou miles |
| Plage de mesure - temps | jusqu'à 99:59:59 (HH:MM:SS) |
| Plage de mesure - temps total | jusqu'à 9 999:59 (HHHH:MM) |
| Réglage de la circonférence de roue | de 100 mm à 3999 mm (3,9 à 157,4 pouces) |
| Plage de température d'affichage | -20°C à +70°C / -4°F à +158°F |
| Garantie | 2 ans (hors câbles, piles, matériaux de montage) |
| Entretien et nettoyage | Remplacer la pile chaque année. Nettoyer avec un chiffon doux et sec. Éviter les solvants. |
| Sécurité | Ne pas ouvrir le compteur en dehors du compartiment piles. Éviter les chocs. Respecter la polarité de la pile. |
| Pièces détachées et réparabilité | Pile 2032, support guidon avec câble et capteur, aimant pour rayon, ligatures de câbles. Le compteur n'est pas réparable par l'utilisateur. |
| Informations générales | Marque : VDO. Modèle : M2 WR. Fabricant : Cycle Parts GmbH. Site : www.vdocyclecomputing.com |
FOIRE AUX QUESTIONS - M2 WR VDO
Questions des utilisateurs sur M2 WR VDO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteur au format PDF gratuitement ! Retrouvez votre notice M2 WR - VDO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M2 WR de la marque VDO.
MODE D'EMPLOI M2 WR VDO
En choisissant un compteur VDO, vous avez besoin d'accorder votre confiance à un apparéil d'une très grande qualité technique.
Nous vous recommendons de dire attentivement la presente notice d'utilisation de manière à utiliser au moins les fonctions de votre compteur. Cele-ci vous fournir toutes les informations nécessaires pour l'utilisation de votre compteur, ainsi que d'autres astuces utiles.
Nous vous souhaitons beaucoup de plaisir lors de toutes vos sorties avec votre compteur VDO
Cycle Parts GmbH

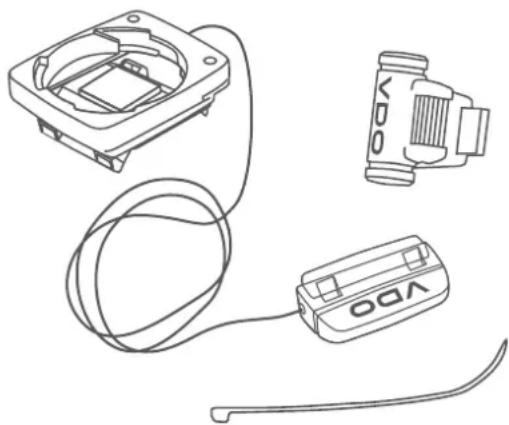

Contenu de l'emballage
Veuillez tout d'abord vérifier si l'emballage contient toutes les pieces requises :
1 Compteur VDO
1 Pile pour le compteur
1 Support universal pour guidon avec cable et capteur
1 Aimant pour rayon (aimant à clipser) Ligatures de câbles pour le montage du support et du capteur
1 Notice d'utilisation abrégée
Sommaire
Ecran 03
Touches 03
Fonctions 04
Manipulation pendant le trajet 05
Montage du support du guidon et du capteur 06
Mise en place du compteur dans son support 07
Contrôle de fonctionnement 07
Mode de veille 08
Langue 09
Tailles des roues 10
Unité 13
Heure 14
Choix de I'affichage de vitesse 17
Distance totale 18
Temps total 19
Réglages 09
Mise à zéro des données du tour après le trajet .... 21
Affichage de I'etat des piles 22

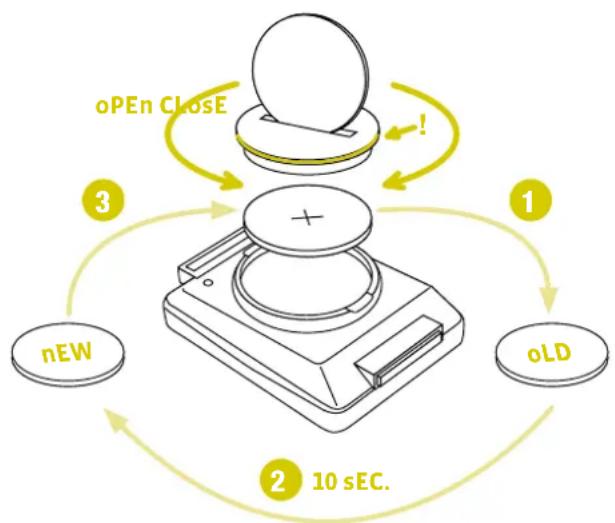

Remplacement de la pile du compteur 22
Conditions de garantie 23
Elimination des defaillances 24
C a r a c t e r i s t i q u e s t e n c i e q u e s 24

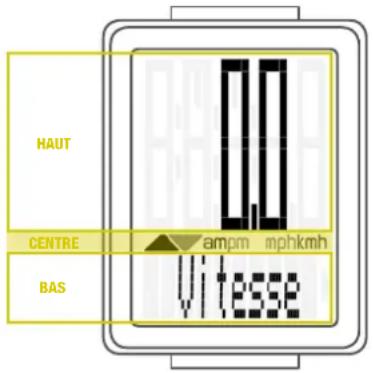

Das Display
Le VDO M2 WR est dote d'un grand écran parfaitement lisible.
Cet écran peut être subdivisé en trois parties :
- Dans la partie supérieure de l'écran, on retrouve la valeur de la fonction sélectionnée.
- "am" ou "pm" s'affiche dans la partie centrale lorsque l'horloge est reglee sur l'affichage "12 heures".
C'est également ici que s'affiche votrechoix pour l'affichage de la vitesse : kmh ou mph.
Des flèches apparaisent à gauche de cette zone; celles-ci indiquent si la vitesse actuelle est supérieure ou inférieure à la vitesse moyenne.
-La fonction selectionné s'affiche en texte clair dans la partie inférieure de l'écran.

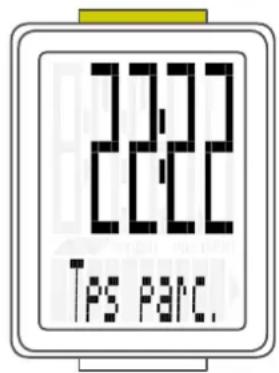

Une SEULE fonction s'affiche à l'écran. Pour revenir d'une fonction selectionnée, p.ex. la durée, à l'affichage de la vitesse, appuyez brievement sur la touche SET.
Les REGLAGES permettent de définir si l'affichage de la vitesse doit réapparaitre automatiquement après 5 secondes au départ de n'importequelle autre fonction.
Cf. page 17: Reglages - Choix de l'affichage de vitesse
Touches
Le VDO M2 WR est dote de 2 touches :
BIKE
En mode de fonctionnement :
- Appel des fonctions
- Remise à zéro des données du tour (maintenir la touche enforcée)
En mode de réglage :
- Feuilleter dans le menu réglage
- Modifier les données à régler
SET
En mode de fonctionnement :
- Retour à l'affichage de la vitesse au départ de n'importequelle fonction
- Ouverture du mode "Réglages" (maintenir la touche enforcée)
En mode de réglage :
- Ouverture des réglages
- Confirmation d'un réglage effectué
-Fermetre du mode "Réglages",retour au mode Fonctions
Fonctions
Le VDO M2 WR est doté des fonctions suivantes :
Vitesse actuelle
avec une roue d'une circonference de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph.
Distance actuelle
La distance actuelle est de maximum 999,99 km ou miles.
Le compteur de la distance actuelle revient à zéro lorsque cette valeur est dépassée.
Temps actuel
Le temps actuel est de maximum 99:59:59 (HH:MM:SS).
Le compteur du temps revient à zéro lorsque cette valeur est dépassee.
Vitesse moyenne
pour le tour actuel
Vitesse maximale
pour le tour actuel
Fonctions

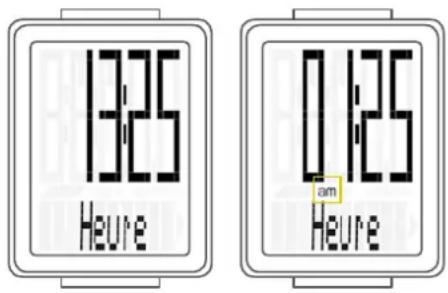

Heure actuelle
(au format "24" ou "12 heures")
Format 24 H Format 12 H
Distance totale
(total de tous les tours du jour)
La distance totale est de maximum 99 999 km ou miles.
Le compteur de la distance totale revient à zéro
lorsque cette valeur est dépassée.
Si vous passez de l'affichage en miles à l'affichage en km et si le résultat de la conversion est supérieur à 100 000 km, le compteur est remis à zéro.
Temps total
(total de tous les tours du jour)
Le temps total est de maximum 9 999:59 (HHHH:MM).
Le compteur du temps total revient a zéro
lorsque cette valeur est dépassée.

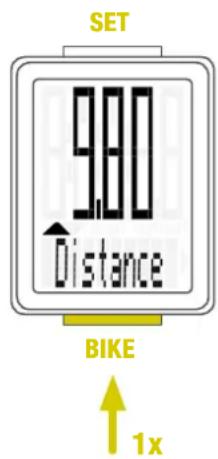

Manipulation pendant le trajet
Les fonctions d'affichage peuvent être appelées au moyen de la touche BIKE pendant le trajet.
Une pression courte sur la touche BIKE permet d'afficher la fonction suivante.
Une SEULE fonction s'affiche à la fois à l'écran.
Pour afficher la vitesse à l'écran, la touche SET doit être enforcée brievement.
Les REGLAGES permettent également de définir un return automatique à l'affichage de la vitesse au départ de n'importequelle fonction.
Cf. page 17: Réglages - Choix de l'affichage de vitesse

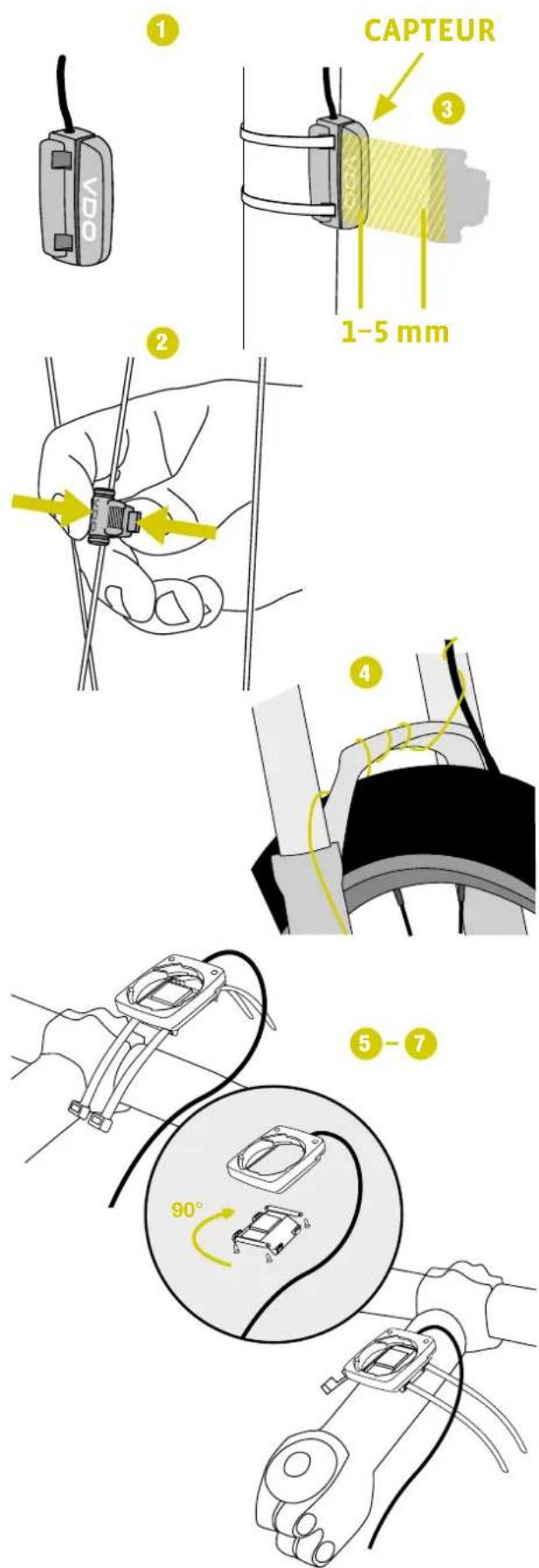

Montage du support et du capteur
Commencez par le montage du capteur et de l'aimant.
ETAPE1:
Placez la rondelle en caoutchouc sous le capteur. Monter le capteur sur la fourche, du cote ou vous souhaitez monter le compteur (à droite ou à gauche), au moyen d'une ligature de cables (sans la serrer dans un premier temps.
ATTENTION: La marque du capteur sur le capteur doit être orientée vers les rayons.
En fonction de l'espace disponible, le capteur peut être monté à l'avant de la fourche, au centre ou à l'arrière de la fourche.
ETAPE2：
Placer l'aimant pour rayon autour d'un rayon extérieur.
Le cœur en forme de baton de l'aimant est ici orienté de sorte que le logo VDO pointe vers le capteur. Aligner l'aimant sur la marque du capteur sur le capteur, avec un écart d'env. 1 à 5 mm.
ETAPE3:
Alignez définitivement et fixez le capteur et l'aimant : serrez le serre-cables et enoncez vigoureusement l'aimant.
ETAPE4:
Faites passer le cable le long de la fourche, jusqu'au te de fourche. De la, enroulez le cable le long du cable de frein, jusqu'au guidon.
ETAPE5:
Tournez le support pour guidon à 90^ selon que le compteur doit être monté sur le guidon ou le cadre. A cette fin, desserrez les vis du support, retirez le pied et tournez-le à 90^ , puis remettez-le en place et reisserrez les vis.
ATTENTION: Ne serrez pas les vis trop fermement.
ETAPE6:
Faites passer une ligature de cables dans la fente du support du guidon pour le placer sur le guidon ou le cadre et serrez (pas encore totalement).
ETAPE7:
En cas de montage sur le guidon: alignez l'angle d'inclinaison du compteur pour garantir une visibilité maximale.
Serrez le serre-cables.
Coupez les extrémités du serre-cables au moyen d'une pince.
Vous trouvrez une video expliquant le montage sur notre site Internet. www.vdocyclecomputing.com/service
Mise en place du compteur dans le support
Le système Twist-Click de VDO relié le compteur en toute sécurité au support pour GUIDon.
Comment professionnel?
ETAPE1:
Placez le compteur dans son support, tourné à “10 heures”.
ETAPE2：
Tournez le compteur vers la droite, en position "12 heures" et enclenchez-le dans le système de maintainen. Une nette résistance doit être surmontée lors de la rotation.

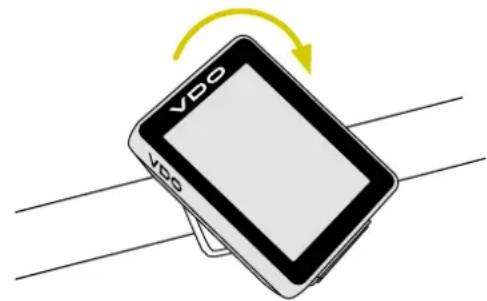

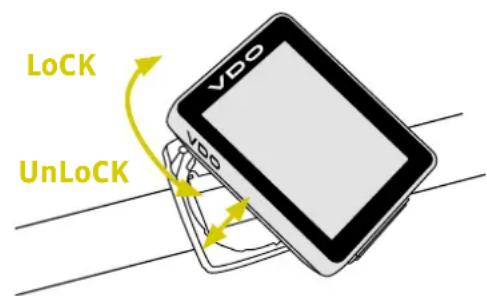

ETAPE3:
Pour retiret le compteur, tournez-le vers la gauche (ne pas tirer ou pousser).
Rappel: Dedans vers la droite!
1. LoCK 2. Click
2. UnLoCK
Contrôle de fonctionnement
Contrôlez le bon fonctionnement du compteur après le montage.
Comment professionnel?
-Mettez le compteur en place dans le support.
-Soulevez la roue avant et faites-la tourner.
- Une vitesse doit s'afficher sur le compteur.
Si aucune vitesse ne s'affiche, les causes peuvent etre multiples.
Les causes possibles sont décrites au chapitre "Elimination des défaillances".

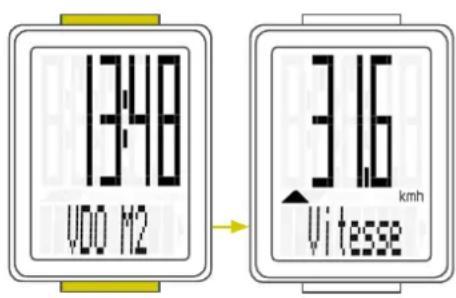

Mode de veille
Si vous faites une pause et le M2 WR se trouve toujours dans son support, le compteur passée en mode de veille après 5 minutes.
Lorsque vous redémarrez après la pause, le VDO M2 WR redémarre grâce à sa fonction de démarrage automatique.
Le VDO M2 WRonne a lors immediatement en mode Fonctions". La vitesse actuelles s'afficient a nouveau.
Réglages - Langue
Vous pouvez regler les langues suivantes pour l'affichage à l'écran du VDO M2 WR :
- Allemand
Anglais - Français
-Italian - Espagnol
- Néerlandais
- Polonais
Comment procéder ?
Maintenez la touche SET enforcée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" s'affiche à l'écran.
SET permèt d'ouvoir le réglage de la langue.
"English" clignote.
La touche BIKE vous permetment maintenant de selectionner une autre langue.
Confirmez le réglage besoin pour la langue avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages, maintenez la touche SET enforcée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Taille des roues
Le VDO M2 WR vous permet de régler la circonference de roulement de vos roues.
Plus ce réglage sera précis, plus l'affichage de la vitesse et la mesure de la distance parcourue seront précis.
Le tableau des tailles des roues vous permet de consulter et régler les valeurs pour vos pneus.
Si la taille de vos pneus n'est pas reprise dans le tableau, vous pouvez mesurer précisé la circonference de roulement de vos roues.
Pour ce faire, procedede comme suit :

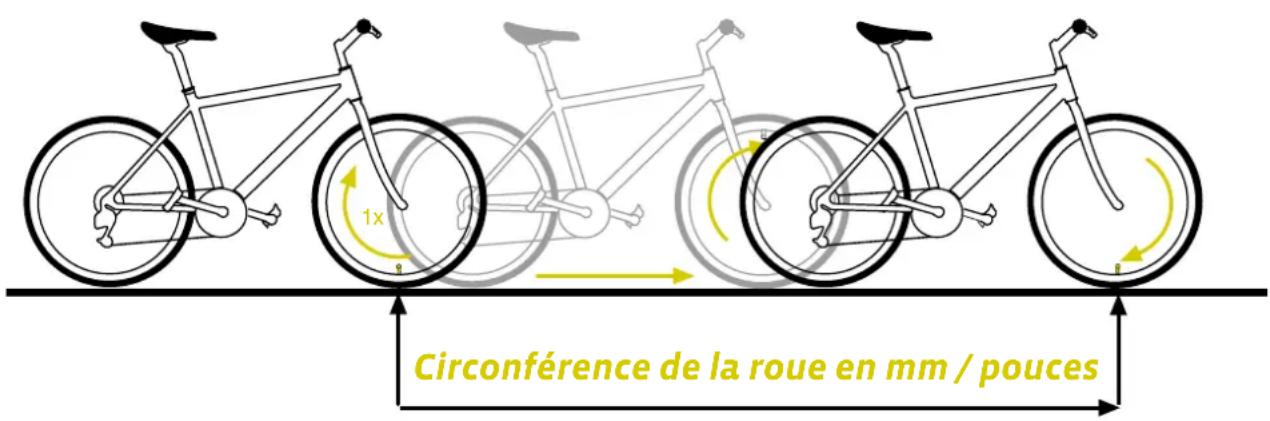

ETAPE1:
Dressez vous vélo et alignez la roue avant de manière à ce que la valve soit au sol. Veillez à ce que le pneu soit parfaitement gonflé conformément aux conditions d'utilisation. Marquez la position de la valve en traçant un trait au sol ou en collant un ruban adhésif.
ETAPE2：
Déplacez alors votre vélo vers l'avant jusqu'à ce que la valve soit à nouveau au sol, après un tour.
Marquez la position de la valve enTRAÇANT un trait au sol ou en collant un ruban adhésif.
ETAPE3:
La distance entre les deux marques correspond à la circonference de votre roue, c'est-à-dire à la taille de leur roue en millimétres.
| Taille des pneus ETRTO | KMH Circonférence de la roue en mm | MPH Circonférence de la roue en pouces |
| 16 x 1,75 47-305 1272 50,1 | ||
| 20 x 1,75 47-406 1590 62,6 | ||
| 24 x 1,75 47-507 1907 75,1 | ||
| 26 x 1,5 40-559 2026 79,8 | ||
| 26 x 1,75 47-559 2070 81,5 | ||
| 26 x 1,9 2089 82,2 | ||
| 26 x 2,00 50-559 2114 83,2 | ||
| 26 x 2,10 54-559 2125 83,6 | ||
| 26 x 2,25 57-559 2145 84,4 | ||
| 26 x 2,35 60-559 2160 85,0 | ||
| 26 x 2,40 62-559 2170 85,4 | ||
| 28 x 1,5 40-622 2224 87,6 | ||
| 28 x 1,6 42-622 2235 88,0 | ||
| 28 x 1,75 47-622 2268 89,3 | ||
| 29 x 2,10 54-622 2295 90,3 | ||
| 29 x 2,25 57-622 2288 90,1 | ||
| 29 x 2,40 62-622 2300 90,5 | ||
| 650 B 2100 82,6 | ||
| 700 x 18C 18-622 2102 82,8 | ||
| 700 x 20C 20-622 2114 83,2 | ||
| 700 x 23C 23-622 2095 82,5 | ||
| 700 x 25C 25-622 2146 84,5 | ||
| 700 x 30C 30-622 2149 84,6 | ||
| 700 x 32C 32-622 2174 85,6 | ||
| 700 x 38C 38-622 2224 87,6 |
Réglages - Taille des roues
Comment régler la taille des roues?
Maintenez la touche SET enforcée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait à l'écran.

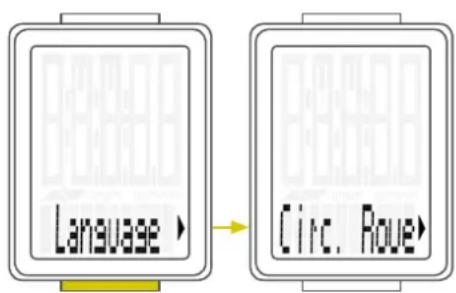

Accedez au réglage de la taille des roues (Circ. Roue) avec la touche BIKE.
Ouvre le réglage de la taille des roues avec la touche SET.

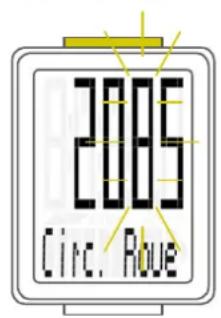

Les deux premiers chiffres clignotent.
La touche BIKE yous permit de regler ces chiffres sur la valeur souhaitee.
Confirmez le réglage avec la touche SET.
Le troisième chiffre clignote alors et peut être saisi.
Réglez ce chiffre au moyen de la touche BIKE.
Réglages - Taille des roues
Confirmez le réglage avec la touche SET.
Le dernier chiffre à droite clignote alors.
Réglez ce chiffre au moyen de la touche BIKE.
Confirmez le réglage avec la touche SET.
Le réglage de la talle des roues est acheve.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez procédé à d'autres réglages,
la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages,
maintenez la touche SET enfoncée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".

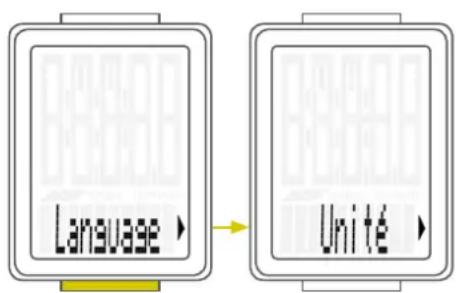

Réglages - Unité
Le réglage de l'unité vous permet de déterminer si vous souhaitez afficher la vitesse en kmh ou mph.
Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait à l'écran.
Accedez au réglage de l'unité avec la touche BIKE.
Ouvre le réglage de l'unité avec la touche SET.
"KMH" clignote dans la partie supérieure de l'écran.
La touche BIKE yous permect d'acceder au reglage "MPH".
Confirmez le réglage avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez proceder à d'autres réglages,
la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages,
maintenez la touche SET enfoncée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Heure
Vous pouvez reglerverse VDO M2 WR sur un affichage de I'heure au format "12 heures AM/PM" ou "24 heures".
Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait à l'écran.

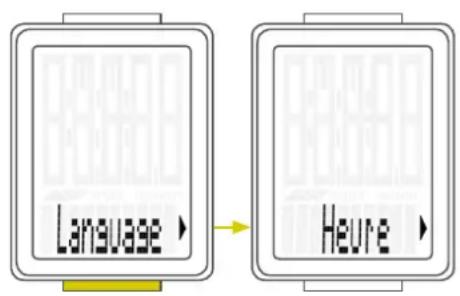

Accedez au réglage de l'heure avec la touche BIKE.
Ouvre le réglage de l'heure avec la touche SET.
Appuyez sur la touche BIKE pour passer à l'affichage "12 heures AM/PM".
Réglages - Heure
Réglages pour le format "24 heures"
Confirmez lechioix "24" au moyen de la touche SET. Les heures clignotent alors à l'écran.
Réglez les heures au moyen de la touche BIKE.
Confirmez le réglage des heures avec la touche SET.
Les minutes clignotent ensuite.
Réglez les minutes au moyen de la touche BIKE.
Confirmez le réglage des minutes avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez procédé à d'autres réglages, la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages, maintenez la touche SET enforcée.
Le menu “Réglages” se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Heure
Réglage pour le format "12 heures AM/PM"
Confirmez le可以选择 "12" au moyen de la touche SET. Les heures clignotent alors et "am" ou "pm" apparait à l'écran.
Réglez les heures au moyen de la touche BIKE. L'affichage passée alors de "pm" à "am" lorsque vous arriverez sur "12".
Confirmez le réglage des heures / AM / PM avec la touche SET.
Les minutes clignotent alors a l'écran.
Réglez les minutes au moyen de la touche BIKE.
Confirmez le réglage des minutes avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez proceder à d'autres réglages, la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enforcée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Choix de l'affichage de vitesse
Vous pouvez définir ici si la vitesse doit automatiquement réapparaitre à l'écran après quelques secondes au départ de n'importe qu'elle autre fonction.
Comment professionnel?
Maintenez la touche SET enforcée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait à l'écran.

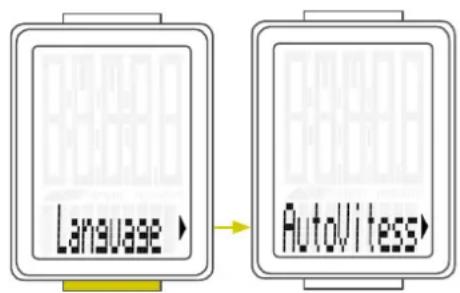

Accedez au réglage de l'affichage de la vitesse avec la touche BIKE.
"AutoVitus" apparait à l'écran.
Appuyez sur la touche SET pour procéder au réglage.
Le réglage s'ouvre.
"OFF" signifie que la vitesse ne s'affiche PAS automatiquement à l'écran après quelques secondes.
La touche BIKE vous permet d'acceder au réglage "ON".
ON signifie que la vitesse réapparait automatiquement à l'écran après quelques secondes au départ de n'importe celle autre fonction.
Confirmez le réglage avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez proceder à d'autres réglages, la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enforcée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Réglage de la distance totale
Le VDO M2 WR vous permet de régler la distance totale parcourue. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste.
ATTENTION: Le M2 WR dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.
Comment procéder ?
Maintenez la touche SET enforcée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait a l'écran.

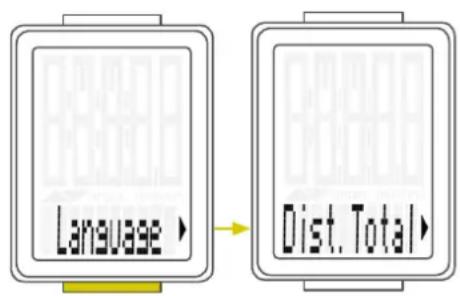

Accedez au réglage de la distance totale avec la touche BIKE.
Ouvre le réglage avec la touche SET.

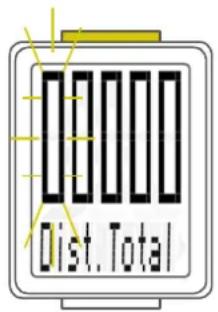

Le chiffre de gauche clignote.
La touche BIKE yous permit de modifier ce chiffre.
Une fois ce chiffre régèle, confirmez le réglage avec la touche SET.
Le chiffre suivant commence à clignoter et peut être régèle.
Modifiez ce chiffre au moyen de la touche BIKE.
Une fois ce chiffre également régle, confirmez le réglage avec la touche SET.
Le chiffre suivant clignote.
Une fois tous les chiffres régles, confirmez à nouveau le réglage avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
La valeur reglee est appliquee.
Si vous souhaitez procéder à d'autres réglages,
la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages,
maintenez la touche SET enfoncée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Réglages - Réglage du temps total
Un temps total peut être régé sur le VDO M2 WR.
Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison.
ATTENTION: Le VDO M2 WR dispose d'une fonction de sauvegarde des données. Les données ne sont pas perdues.
Comment professionnel?
Maintenez la touche SET enforcée jusqu'à ce que le menu "Réglages" s'ouvre.
"Language" apparait à l'écran.

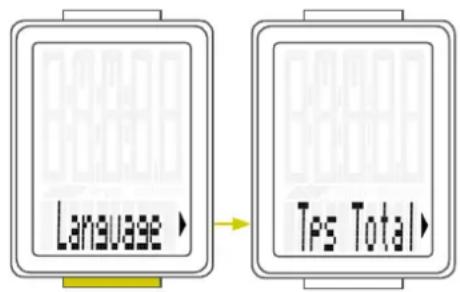

Accedez au réglage du temps total avec la touche BIKE.
Ouvre le réglage du temps total avec la touche SET.
Le chiffre de gauche du réglage des heures clignote et peut être régle.
Réglez la valeur pour ce chiffre au moyen de la touche BIKE.
Confirmez le réglage avec la touche SET.
Le chiffre suivant a gauche commence à clignoter et peut être régle.
Réglez la valeur pour ce chiffre au moyen de la touche BIKE.
Confirmez le réglage avec la touche SET.
Une fois les 4 chiffres des heures régles, confirmez le réglage avec la touche SET.
Le réglage des minutes s'ouvrent alors.
Réglages - Réglage du temps total

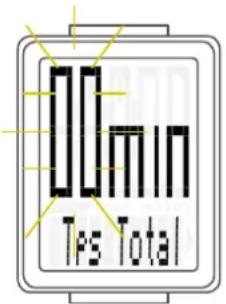

Régléz les minutes au moyen de la touche BIKE.
Une fois les minutes régliées, confirmez le réglage avec la touche SET.
Le message "Régl. OK" apparait à l'écran.
Si vous souhaitez proceder à d'autres réglages, la touche BIKE vous permet d'acceder à d'autres réglages.
Si vous ne souhaitez pas proceder à d'autres réglages, maintenez la touche SET enforcée.
Le menu "Réglages" se ferme.
Le VDO M2 WR revient en mode "Fonctions".
Mise à zéro des données du tour après le trajet
Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M2 WR est prét pour le tour suivant.
ATTENTION : Voiture distance totale (total des kilometres parcours) et vous temps total ne sont pas remis a zéro.
Comment procéder ?
Maintenez la touche BIKE enforcée pendant quelques secondes.
Le texte “RESET Données” apparait à l'écran.
Si vous continuez d'appuyer sur la touche BIKE,
les données du tour sont alors remises a zéro.
Les données suivantes sont remises à zéro :
- Distance
-Temps
Vitesse moyenne
Vitesse maximale
Affichage de I'etat des piles
Le M2 WR est doté d'un système d'advertisement pour l'état des piles. Le texte "compteur faible" apparait à l'écran.
Ce message d'ajretissement peut etre confirmé avec la touche BIKE.
Vous pouvez continuer a rouler pendant env. une semaine.
Remplacez la pile le plus rapidement possible après
I'apparition du message.
Remplacement de la pile du compteur
Pour garantir un fonctionnement parfait du compteur, nous recommendons de remplaner la pile chaque année.
ATTENTION : Vos réglages, votre kilométrage total et votre
temps total sont conservés lors du remplacement de la pile.
AUCUNE donne n'est perdue.
You've aresboin d'une pile 3V de type 2032.
Nous recommends les piles des marques Sony, Panasonic,
Varta ou Duracell.
Comment professionnel?
ETAPE1:
Retirez le couvercle du compartment à pile au moyen d'une piece de monnaie.
ETAPE2:
Retirez la pile vide.
ATTENTION:Attendez 10 secondes avant demettre la
nouvelle pile en place. Le système électronique a besoin de
ce temps pour détecter que la pile a eté remplacee.
ETAPE3:
Placez la batterie, pole positif vers le haut, dans le boitier du compteur.
Veillez à ce que la pile ne coince pas.
Veillez a ce que le joint en caoutchouc soit bien a plat
Dans le couvercle du compartment à batterie.
ETAPE4:
Placez le couvercle du compartment de la pile dans
I'ouverture et faites-les tourner vers la droite au moyen
d'une pièce de monnaie jusqu'au point de butée.
Conditions de garantie
VDO Cycle Part offre une garantie de 2 ans a compter de la date d'achat pour votre compteur VDO. La garantieporte sur les defaillances du matériel ou les erreurs de traitement sur le compteur lui-même, sur le capteur/l'émetteur ou sur le support pour guidon.
Les câbles et piles, ainsi que les matériaux de montage ne sont pas couverts par la garantie.
La droit à garantie n'est valable que lorsque les pieces concernées n' ont pas ete ouvertes (exceptions : compartmente a piles du compteur), lorsqu'il n'a pas ete fait usage de la force et lorsqu'aucun degat intentionnel n'a ete cause.
Veuillez conserveur soigneusement la preuve d'achat ;
elle-ci doit etre presentee en cas de reclamation.
En cas de réclamation fondée, vous receivez un apparéil de rechange comparable. Le remplacement par un modèle identique ne peut être excigé lorsque la production du modele faisant l'objet de la réclamation a été stoppée par un changement de modele.
Veuillez vous adresser à votre revendeur pour toute réclamation ou exercice du droit à la garantie. Ou envoyez libre réclamation directement à :
Cycle Parts GmbH
Le Quartier Hornbach 13
Notre hotline est à votre disposition pour toute questions technique :
+49 (0) 63 21- 95 82 7 - 10
+49 (0) 63 21-95827-18
Notre ligne d'assistance téléphonique est la pour vous de
10 à 12 heures et de 15 à 17 heures, du lundi au vendredi.
Vous trouvez de plus amples informations techniques à l'adresse : www.vdicyclecomputing.com
Sous réserve de modifications techniques occasionnées par l'amélioration du produit.
Elimination des défaillances
| Défaillance Cause possible Remède | ||
| Demi-segments dans l'affichage (par ex. après un remplacement de la pile) | Le logiciel du compteur ne fonctionne pas correctement après un changement de la pile. | Retirer la pile et la remêtre en place. |
| Aucun affichage de la vitesse La distance entre le capteur et l'aimant est trop grande. | Corriger la position du compteur et de l'aimant. | |
| Aucun affichage de la vitesse La tête du compteur n'est pas correctement enclenchée dans le support du guidon. | Placer la tête du compteur dans le support pour guidon et la tourner jusqu'à la butée ("clc"). | |
| Aucun affichage de la vitesse La circonférence de la roue n'est pas correcte ou est réglée sur zéro. | Régler la circonférence de la roue. | |
| Aucun affichage de la vitesse La pile de l'émetteur est vide. Remplacer la pile de l'émetteur. | ||
| Affichage faible La pile est déchargée. Contrôler la pile et, évientuellesment, | la replacer. |
Caracteristiques techniques
Compteur :
env. 49 (H) x 38 (I) x 16 (P) mm
Ecran :
env. 39 mm (H), env. 29 mm (I)
Poids du compteur :
env.28g
Poids du support pour guidon :
env.10g
Pile du compteur :
3V, type 2032
Durée de vie de la pile du compteur :
env. 1 an (env. 10000km / 6000mi )
Plage d'affichage de température de l'écran :
-20°C à +70°C/ -4°F à +158°F
Plage de vitesse pour une roue de 2155 mm :
min. 2.5km / h
max. 199km / h
Plage de mesure -- Temps :
jusqu' à 99:59:59 (HH:MM:SS)
Plage de mesure -- Distance quotidienne :
jusqu'a 999,99 km ou mi
Plage de mesure -- KM total :
jusqu'à 99 999 km ou mi
Plage de mesure -- Temps total :
9999:59 (HHHH:MM)
Plage de réglage -- Circonference de la roue :
de 100mm a 3999 mm (3,9 a 157,4 pouces)
Elimination correcte de ce produit (déchets électriques)
(S'applique dans les pays de l'Union Européenne, ainsi que dans les autres pays européens représentant un système de collecte séparé). Le marquage du produit
ou des documents correspondants indique que celui-ci ne peut pas etre elimine avec les déchets menagers normaux à la fin de sa durée de vie. Eliminez cet apparil séparation de maniere à ne pas nuire à l'environnement ou à la santé en raison d'une elimination incontrolée des déchets. Recyclez l' apparil de maniere à encourage une réutilisation durable des ressources. Les utilisateurs privés doivent contacter le revendeur auquel ils ont acheté le produit ou les autorités compétentes de maniere à savoir comment ils peuvent recycler l' apparile dans le respect de l'environnement. Les utilisateurs professionnels doivent s'adresser à leur fournisseur et consulter les conditions reprises dans le contrat de vente. Ce produit ne peut pas etre eliminé avec les autres déchets commerciaux.
Déclaration de conformité UE
Nous, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße, Allemagne, déclarons que, s'il est utilisé comme prévu, le compteur cycle VDO M2 WR, répond aux exigences essentielles spécifiées dans les directives CE.
Vous trouvrez la déclaration de conformité à l'adresse : www.vdocytecomputing.com.
Neustadt, Octobre 2013
