Type de produit Récepteur stéréo
Marque AKAI
Modèle AM2200
Dimensions (L x H x P) 380 x 125 x 263 mm
Poids 5,5 kg
Alimentation 120 V ~ 60 Hz (USA/Canada), 220 V ~ 50 Hz (CEE), 110/220/240 V ~ 50/60 Hz commutable (autres)
Puissance de sortie 20 W par canal sous 8 Ω (20 Hz - 20 kHz, THD < 0,5 %)
Bande passante 10 Hz - 45 kHz (8 Ω, THD 0,5 %)
Rapport signal/bruit (Phono) Meilleur que 85 dB
Rapport signal/bruit (Aux) Meilleur que 95 dB
Bruit résiduel Moins de 0,8 mV (8 Ω)
Séparation des canaux (Phono) Meilleur que 55 dB à 1 kHz
Facteur d'amortissement > 60 (1 kHz, 8 Ω)
Entrées Phono (3 mV/47 kΩ), Aux, Tuner, Magnétophone (PIN/DIN) (150 mV/100 kΩ)
Sorties Enceintes A/B (4-16 Ω), A+B (8-16 Ω), Casque (4-16 Ω)
Contrôle de tonalité Basses : ±9 dB à 100 Hz, Aiguës : ±7 dB à 10 kHz
Filtres High cut : -6 dB à 10 kHz, Low cut : -6 dB à 50 Hz
Loudness +10 dB à 100 Hz, +5 dB à 10 kHz (volume à -30 dB)
Composants semi-conducteurs 18 transistors, 5 diodes, 1 circuit intégré
Entretien et nettoyage Dépoussiérer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de solvants. Pour l'intérieur, se référer au manuel de service.
Sécurité Débrancher l'appareil avant toute intervention. Utiliser des fusibles de type et de calibre recommandés. Respecter les tensions d'alimentation.
Pièces détachées Liste des pièces de rechange recommandées disponible dans le manuel de service (ex: BA211263 pour la carte multifonction, BT225178 pour le transformateur).
Réparabilité Manuel de service complet avec schémas, liste des semi-conducteurs interchangeables et procédures de démontage.
Informations générales Notice d'utilisation gratuite disponible au format PDF sur notice-facile.com. Service manuel inclus.

FOIRE AUX QUESTIONS - AM2200 AKAI

Quelle est la puissance de sortie du récepteur AKAI AM2200 ?
La puissance de sortie est de 20 watts par canal sous 8 ohms de 20 Hz à 20 kHz avec moins de 0,5% de distorsion harmonique totale.
Comment brancher les enceintes sur l'AM2200 ?
Utilisez les bornes de sortie A, B ou A+B. Les enceintes doivent avoir une impédance de 4 à 16 ohms pour une sortie individuelle, et de 8 à 16 ohms si les deux paires sont utilisées simultanément.
Quel type de fusible utiliser pour l'AM2200 ?
Le fusible principal est un 2A 250V (type ST-2) pour le modèle USA/Canada. Pour les modèles CEE, des fusibles SEMKO T de 1,2 A, 4 A ou 1 A sont utilisés selon la fonction. Consultez le manuel de service pour les détails.
Comment régler le courant de repos de l'amplificateur ?
Débranchez le fusible F2 (2A) et connectez un ampèremètre en série. Sans signal d'entrée, ajustez la résistance variable Vp1 sur la carte principale (M2-2018) jusqu'à obtenir le courant spécifié dans le manuel de service.
Quelles sont les entrées disponibles sur l'AM2200 ?
L'appareil dispose d'entrées Phono (3 mV/47 kΩ), Aux, Tuner, et Magnétophone (connecteurs PIN et DIN). Chaque entrée a une sensibilité de 150 mV/100 kΩ sauf Phono.
Puis-je utiliser un casque avec l'AM2200 ?
Oui, une prise casque 4 à 16 ohms est disponible. Le circuit casque est sur une carte dédiée (Headphone P.C Board M2-5019C).
Que faire si l'appareil ne s'allume pas ?
Vérifiez d'abord le fusible principal et le cordon d'alimentation. Si le fusible est intact, testez la prise secteur. Pour des pannes plus complexes, consultez le manuel de service ou un technicien.
Comment nettoyer l'AKAI AM2200 ?
Utilisez un chiffon doux et sec pour l'extérieur. N'utilisez pas de produits chimiques ou de liquides. Pour l'intérieur, suivez les procédures de démontage du manuel de service.
Où trouver les pièces détachées pour l'AM2200 ?
Le manuel de service contient une liste de pièces recommandées avec les numéros de référence. Par exemple, la carte principale (M2-5018) a le numéro BA211252. Contactez un revendeur agréé AKAI.
Quelle est l'impédance des sorties haut-parleur ?
Les sorties acceptent des enceintes de 4 à 16 ohms pour une paire, et 8 à 16 ohms lorsque les deux paires A et B sont utilisées simultanément.

Questions des utilisateurs sur AM2200 AKAI

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice AM2200 - AKAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AM2200 de la marque AKAI.

MODE D'EMPLOI AM2200 AKAI

SERVICE MANUAL PARTS LIST

MODEL AM-2200

AKAI AM2200 - SERVICE MANUAL PARTS LIST - 1

SECTION 1

SERVICE MANUAL

TABLE OF CONTENTS

I. TECHNICAL DATA 2
II. DISMANTLING OF UNIT 3
III. CONTROLS 4
IV. PRINCIPAL PARTS LOCATION
V. LEVEL DIAGRAM 5
VI. MAIN AMP ADJUSTMENT 5
VII. CLASSIFICATION OF VARIOUS P.C BOARDS 6

  1. RELATIONOF P.C BOARD TITLE AND IDENTIFICATION NUMBER 6

2.COMPOSITION OF VARIOUS P.C BOARD.7

For basic adjustments measuring methods, and operating principles, refer to GENERAL OPERATING PRINCIPLES AND ADJUSTMENTS.

4

I. TECHNICAL DATA

1. Power Amplifier Section

Continuous Power Output20 watts per channel, minimum RMS, at 8 ohms from 20 to 20,000 Hz with no more than 0.5% total harmonic distortion
POWER BANDWIDTH (1HF)10 to 45,000 Hz/8 ohms (Total Harmonic Distortion 0.5%)
SIGNAL TO NOISE RATIO (1HF)Phono: Better than 85 dB Aux: Better than 95 dB
RESIDUAL NOISELess than 0.8 mV at 8 ohms
CHANNEL SEPARATION (1HF)Phono: Better than 55 dB at 1,000 Hz
DAMPING FACTORMore than 60 (1 kHz, 8 ohms)
OUTPUTSpeakers: A,B (4 to 16 ohms)/A+B(8 to 16 ohms) Headphone: 4 to 16 ohms

2. Pre Amplifier Section

INPUTSENSITIVITY AND IMPEDANCEPhono: 3 mV/47 k ohms AUX: 150 mV/100 k ohms Tuner: 150 mV/100 k ohms Tape Monitor: PIN; 150 mV/100 k ohms DIN; 150 mV/100 k ohms
OUTPUT LEVEL AND IMPEDANCETapeREC: PIN; 150 mV/100 k ohms DIN; 150 mV/100 k ohms
FREQUENCY RESPONSEPhono (RIAA equalization) 30 to 15,000 Hz+1 dB
TONE CONTROLBASS: ±9 dB at 100 Hz, TREBLE: ±7 dB at 10 kHz
LOUDNESS CONTROL+10 dB at 100 Hz, +5 dB at 10 kHz (Volume Control set at -30 dB position)
FILTERHIGH: -6 dB at 10 kHz, LOW: -6 dB at 50 Hz

3. Others

SEMICONDUCTORSTransistors: 18, Diodes: 5, IC: 1
POWER REQUIREMENTSU.S.A. and Canada model: 120V, 60 Hz
CEE models: 220V, 50 Hz
Other models: 110/220/240V, 50/60 Hz switchable
DIMENSIONS380(W) x 125(H) x 263(D) mm
(15x4.9x 10.3) inches
WEIGHT5.5 kg (12.1 IDS.)

NOTE: For improvement purposes, specifications and design are subject to change without notice.

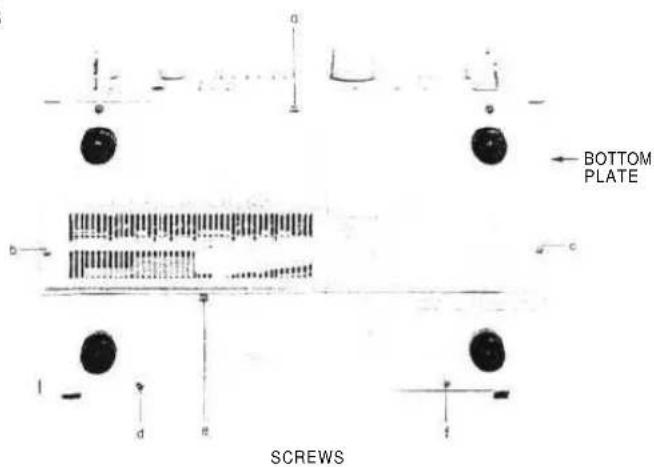

II. DISMANTLING OF UNIT

In case of trouble, etc. necessitating disassembly, please disassemble in the order shown in photograph. Reassemble in reverse order.

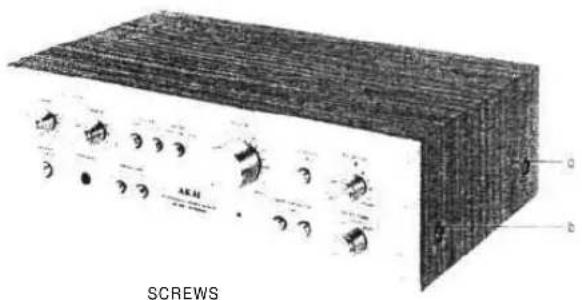

AKAI AM2200 - DISMANTLING OF UNIT - 1
1

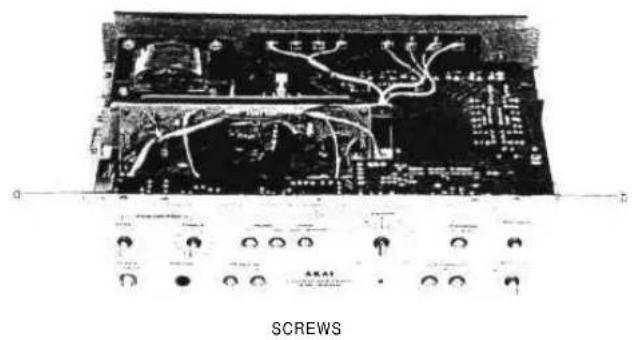

AKAI AM2200 - DISMANTLING OF UNIT - 2
5

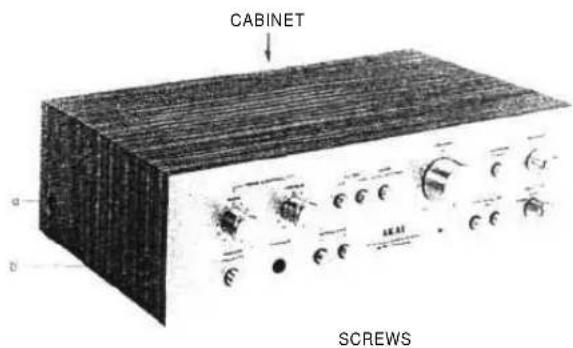

AKAI AM2200 - DISMANTLING OF UNIT - 3
2

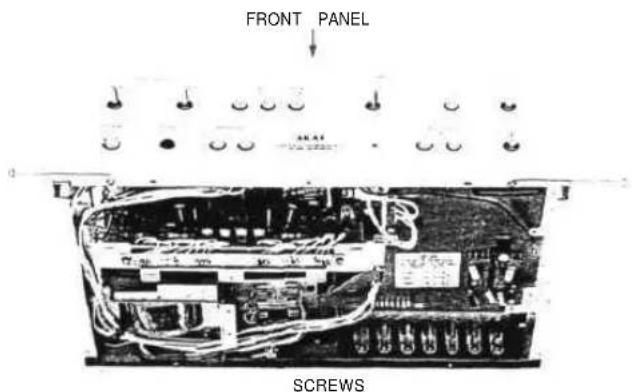

AKAI AM2200 - DISMANTLING OF UNIT - 4
6

AKAI AM2200 - DISMANTLING OF UNIT - 5
3
7

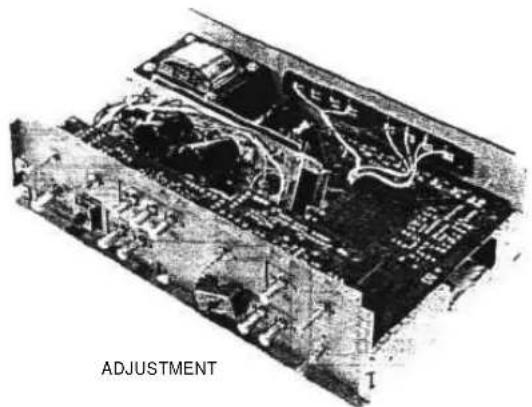

AKAI AM2200 - DISMANTLING OF UNIT - 6

AKAI AM2200 - DISMANTLING OF UNIT - 7
4

AKAI AM2200 - DISMANTLING OF UNIT - 8
Fig. 1 Controls

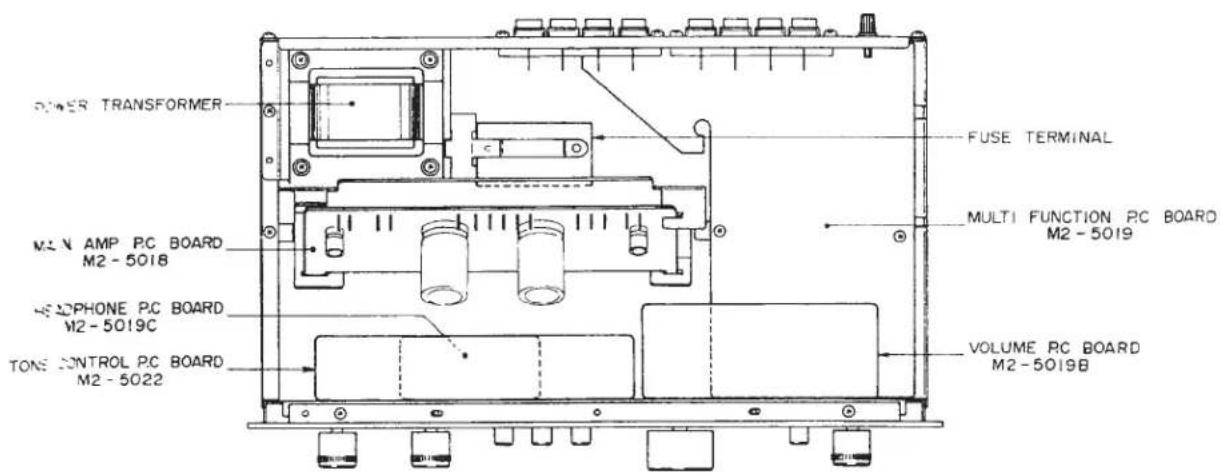

IV. PRINCIPAL PARTS LOCATION

AKAI AM2200 - PRINCIPAL PARTS LOCATION - 1
Fig. 2 Top View

AKAI AM2200 - PRINCIPAL PARTS LOCATION - 2

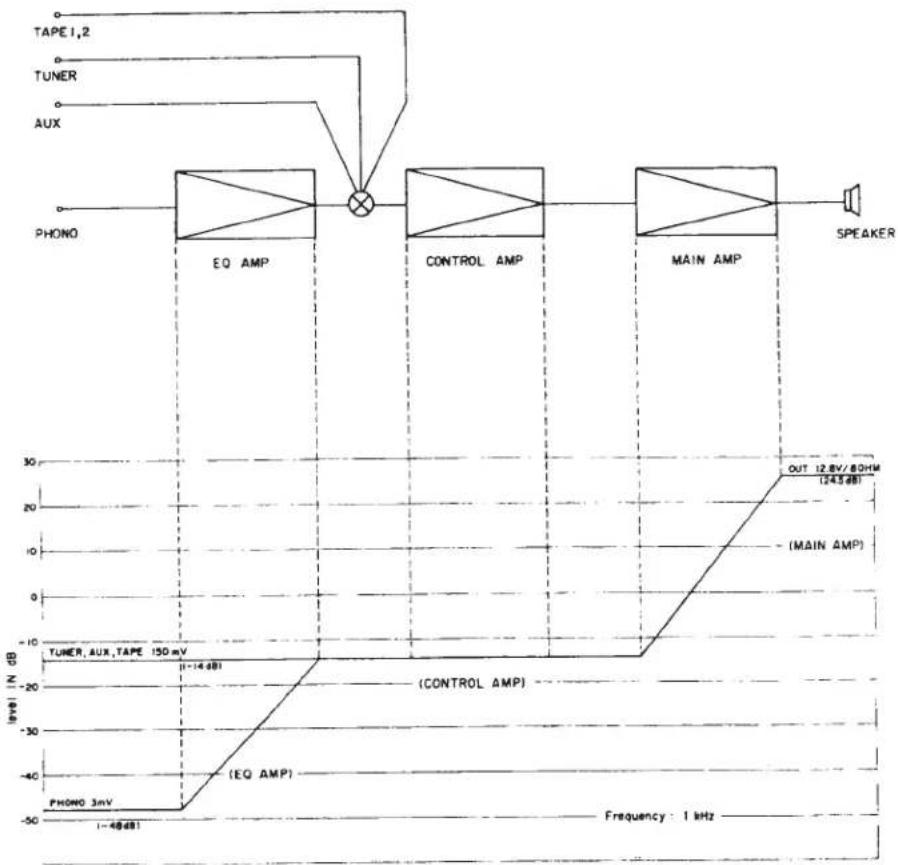

Fig. 3 Level Diagram of Model AM-2200

VI. MAIN AMP ADJUSTMENT

AKAI AM2200 - MAIN AMP ADJUSTMENT - 1

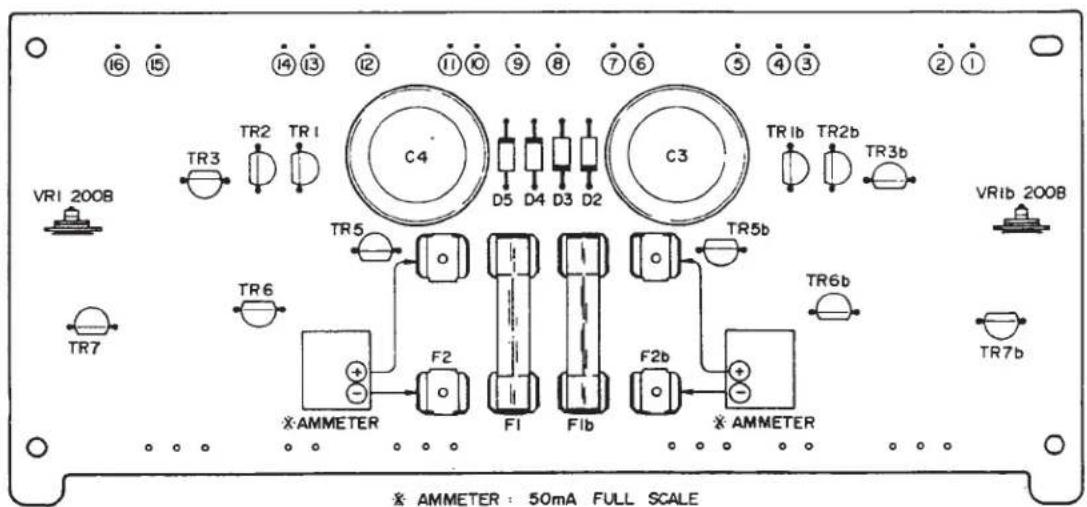

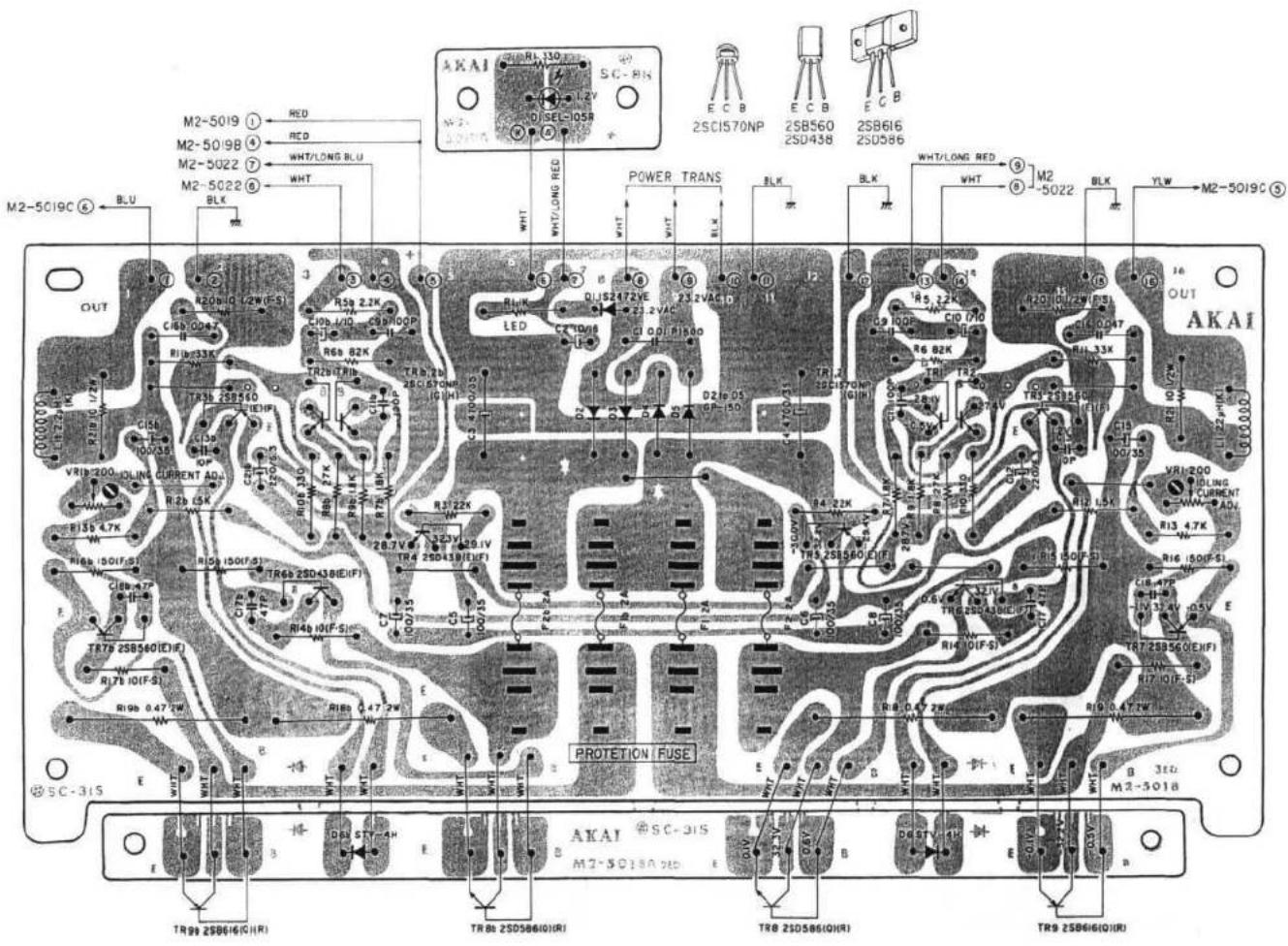

Fig.4 Main Amp P.C Board M2-2018

Idling Current Adjustment (Refer to Fig. 4)

  1. Disconnect current Fuse F2 2A and connect Ammeter.

  2. At non-signal input, adjust non-fixed resistor Vp1

VII. CLASSIFICATION OF VARIOUS P.C BOARDS

1. RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER

P.C Board Number of P.C Board
Main Amp P.C BoardM2-5018/A
MFC P.C BoardM2-5019
LED P.C BoardM2-5019A
VR P.C BoardM2-5019B
Headphone P.C BoardM2-5019C
Tone Control P.C BoardM2-5022

AKAI AM2200 - RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER - 1

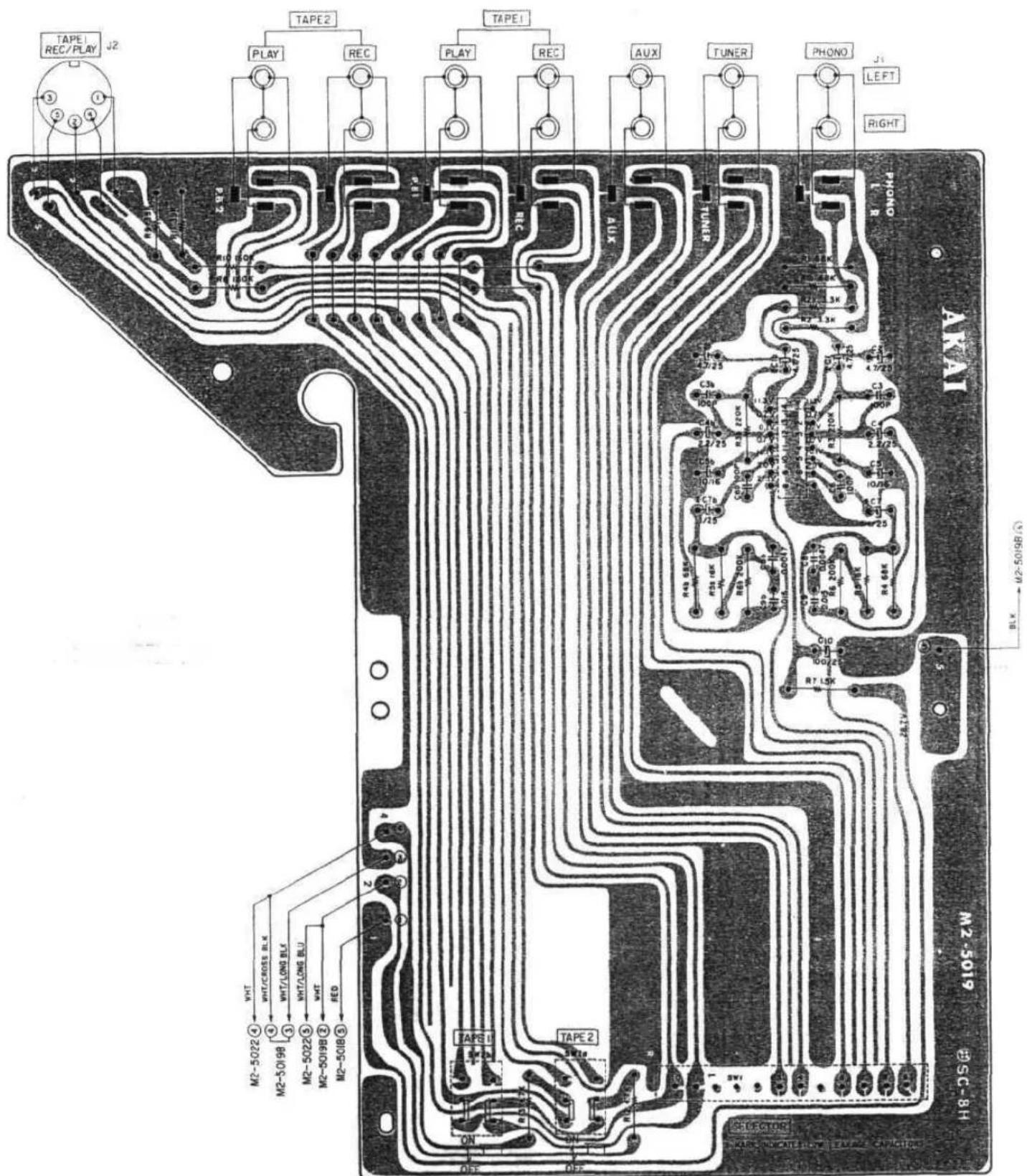

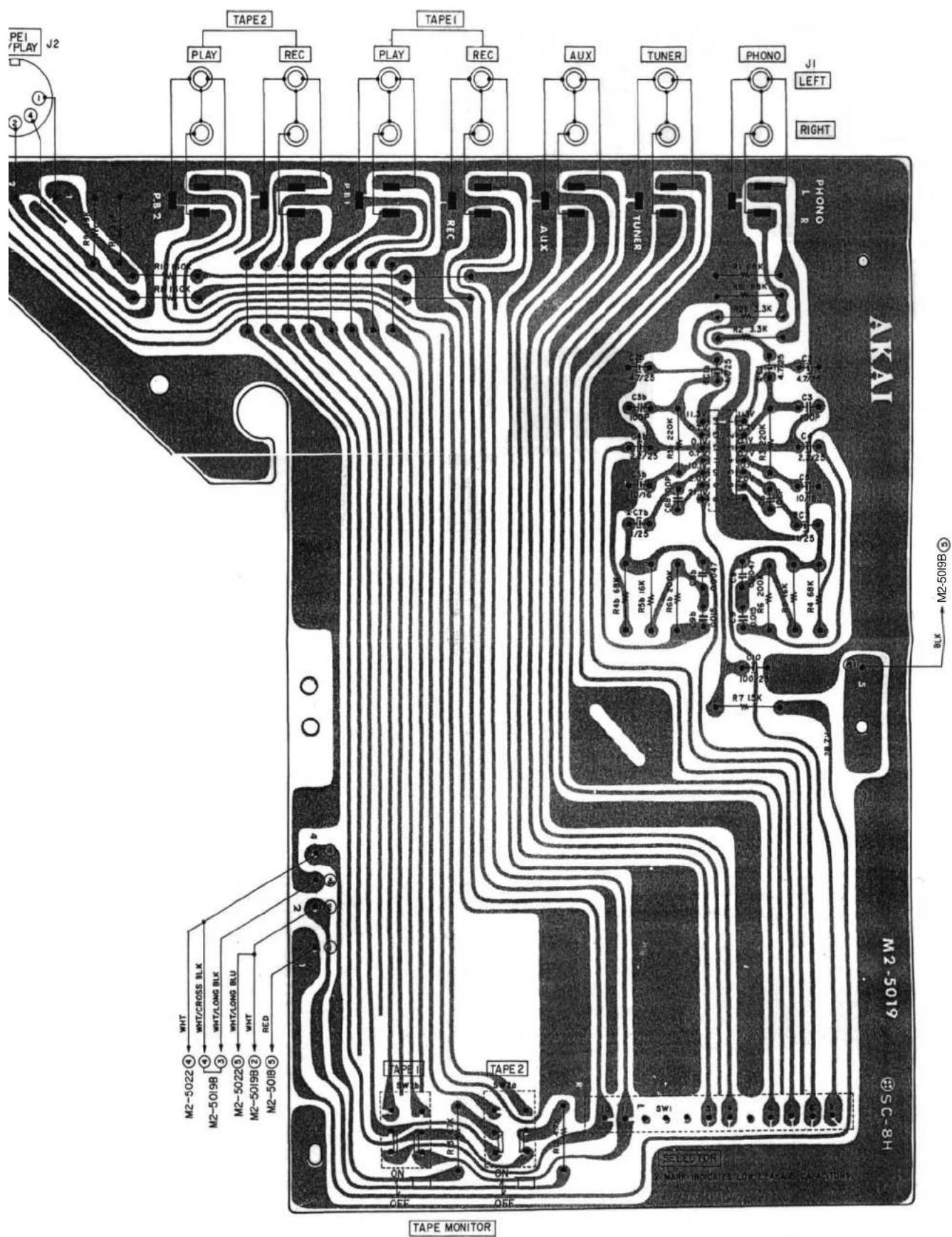

2.COMPOSITION OF VARIOUS P.C BOARD

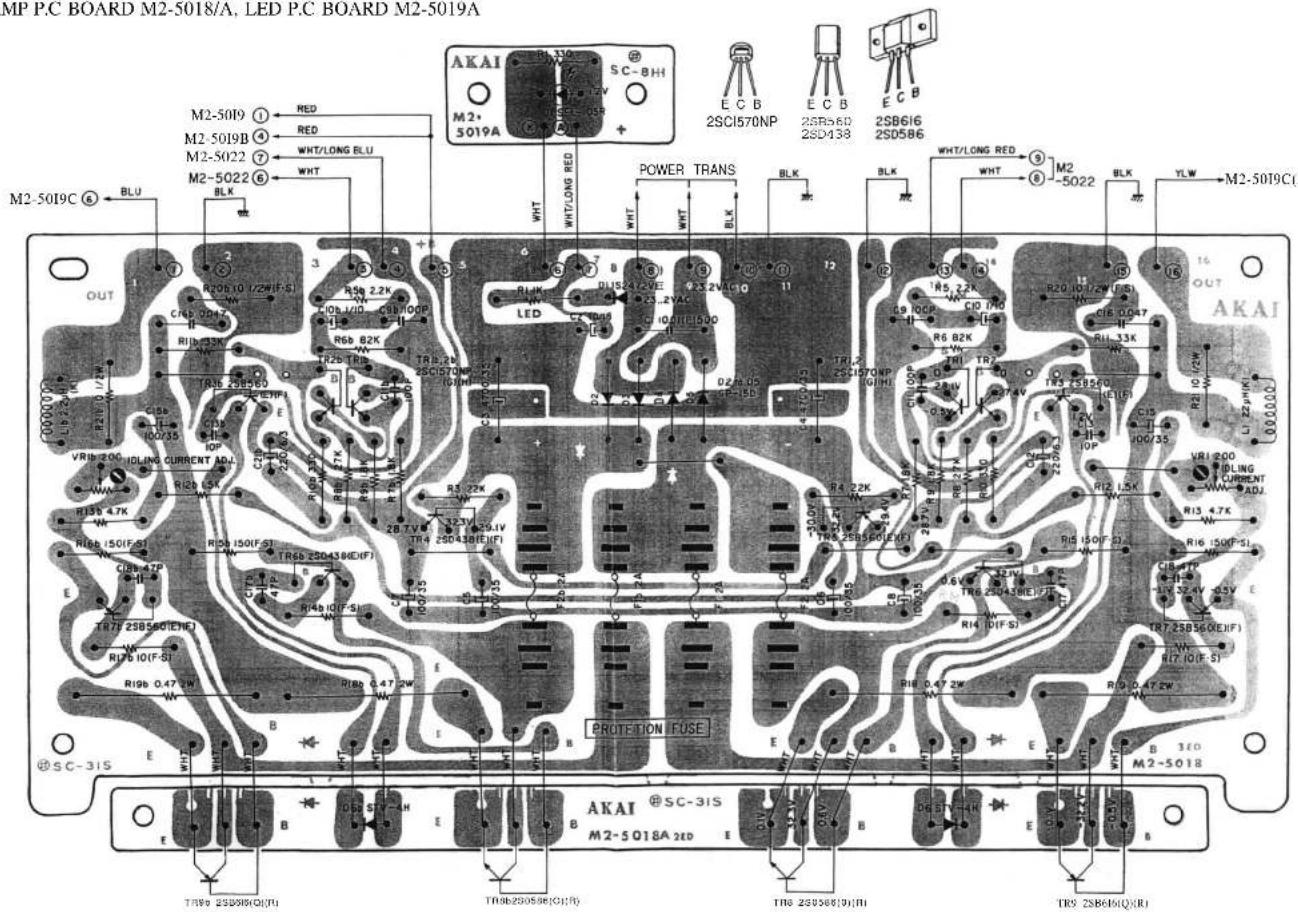

1) MAIN AMP P.C BOARD M2-5018/A, LED P.C BOARD M2-5019A

AKAI AM2200 - RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER - 2

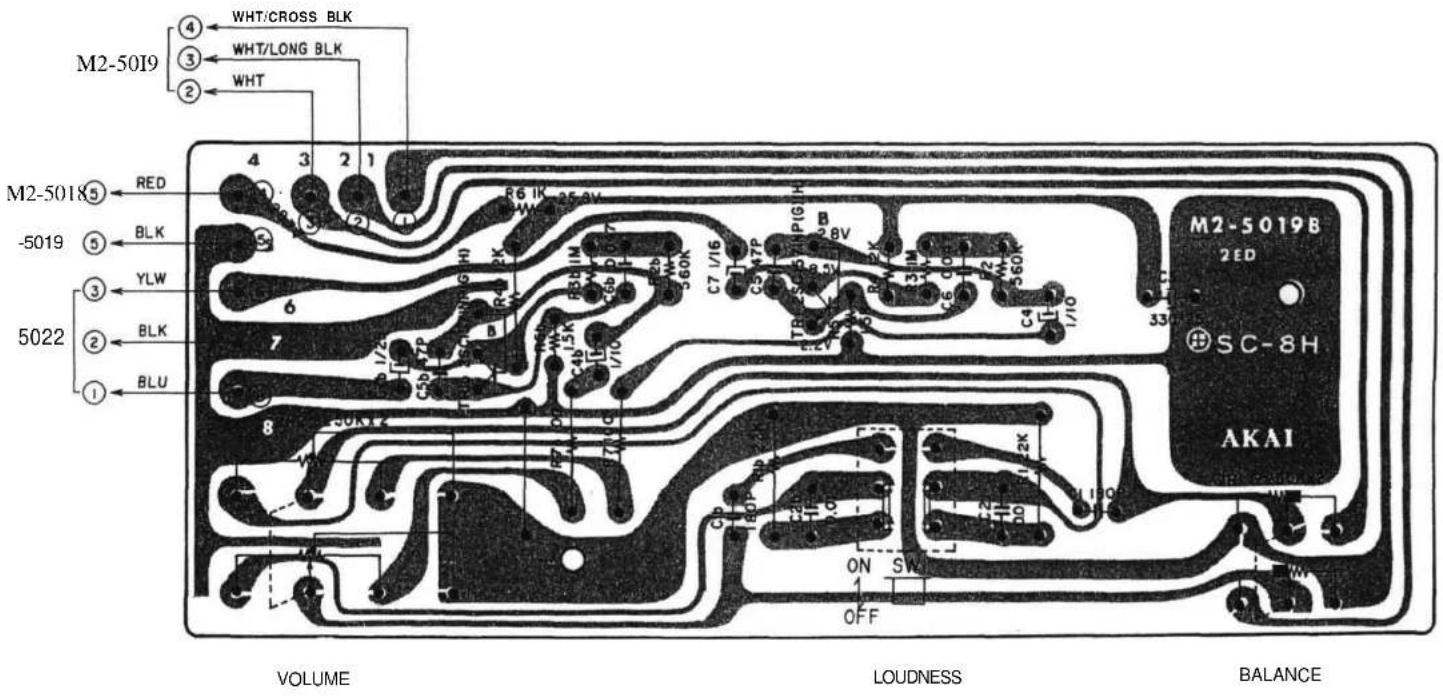

3) VR P.C BOARD M2-5019B

AKAI AM2200 - RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER - 3

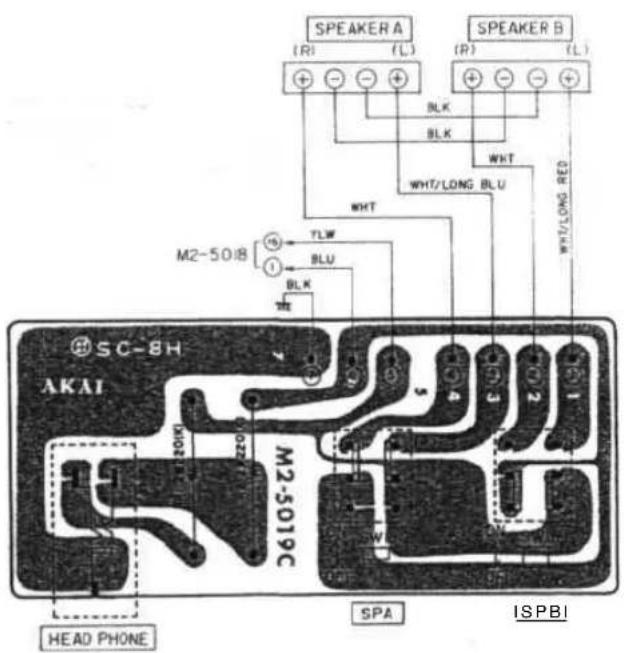

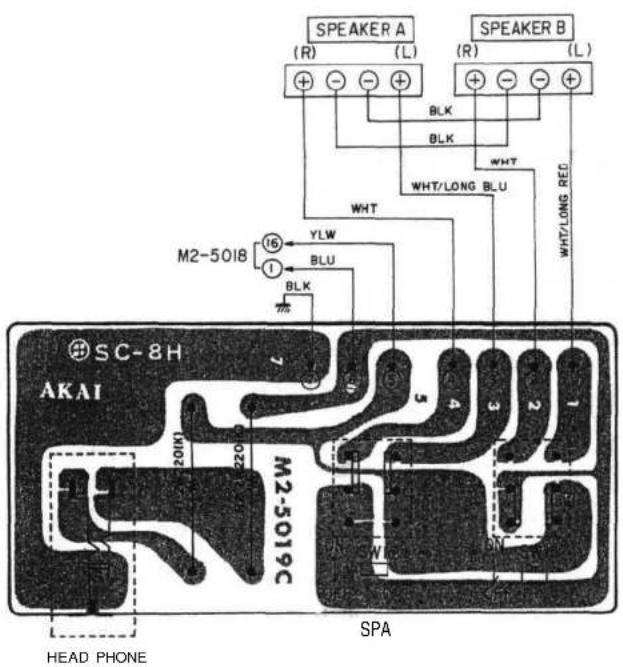

4) HEADPHONE P.C BOARDM2-5019C

AKAI AM2200 - RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER - 4

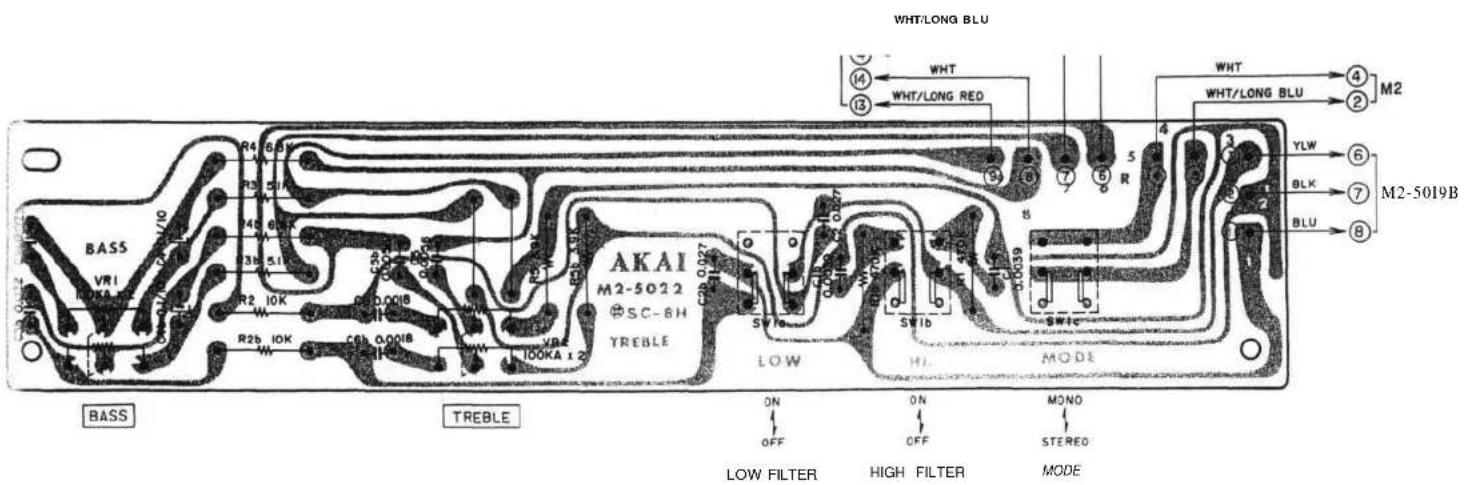

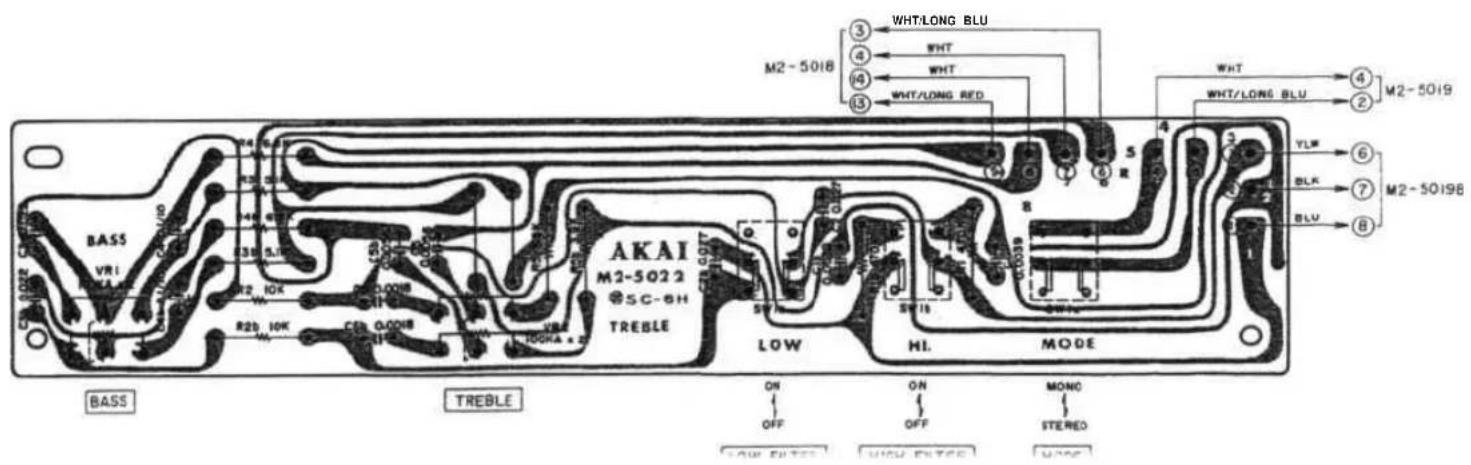

5) TONE CONTROL P.C BOARD M2-5022

AKAI AM2200 - RELATION OF P.C BOARD TITLE AND IDENTIFICATION NUMBER - 5
[TAPE MONITOR]

SECTION 2

PARTS LIST

TABLE OF CONTENTS

  1. RECOMENDED SPARE PARTS LIST 17
  2. MAIN AMP P.C BOARD (M2-5018) BLOCK. 18
    3.MFC P.C BOARD (M2-5019) BLOCK 18
  3. VOL P.C BOARD (M2-5019B) BLOCK.... 18
  4. HEADPHONE P.C BOARD (M2-5019C) BLOCK 18
  5. TONE CONTROLP.C BOARD (M2-5022) BLOCK 18

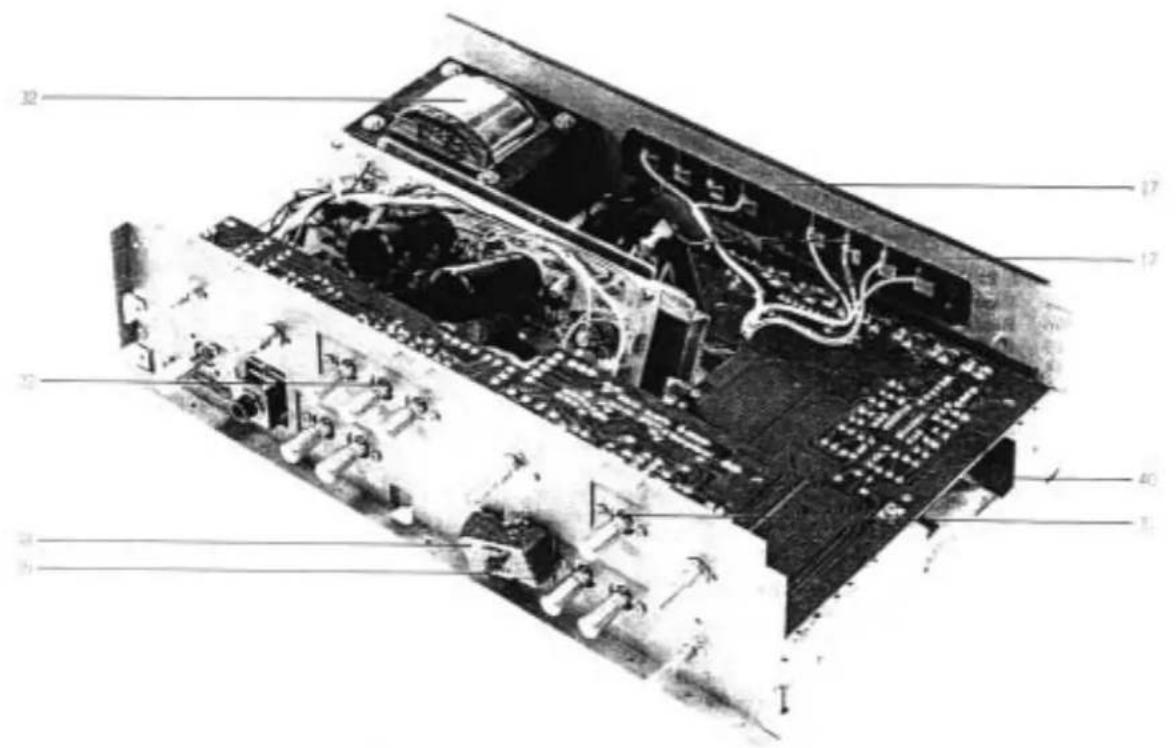

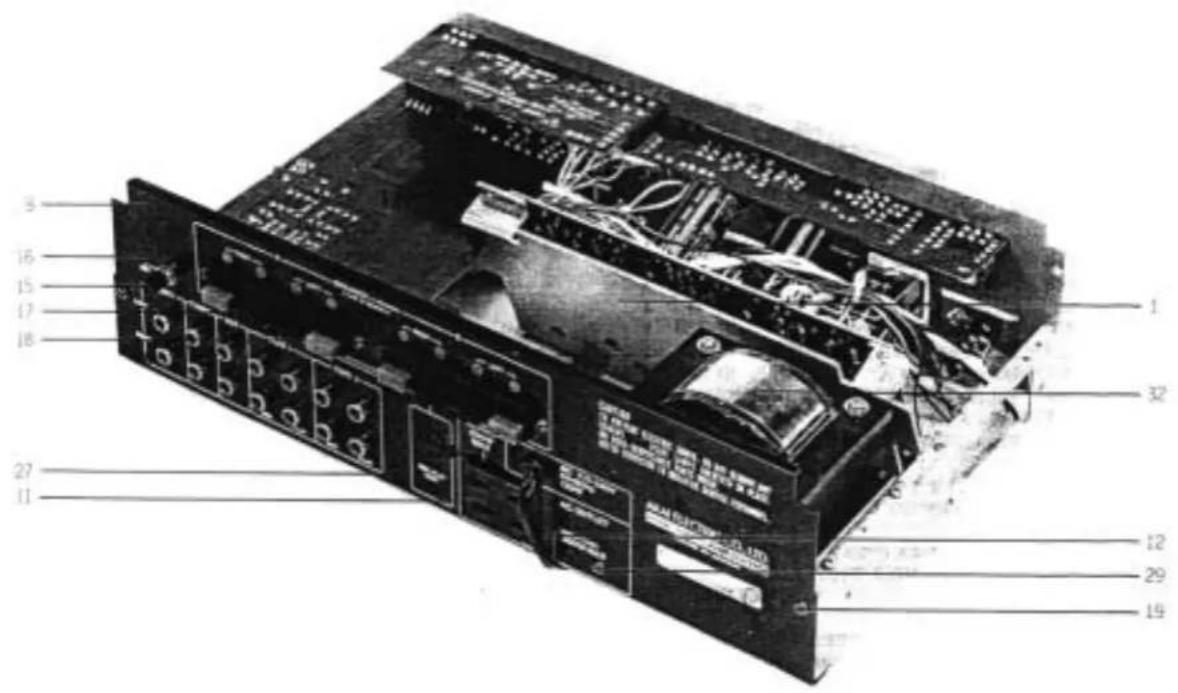

  6. ASSEMBLY BLOC. 19
  7. FINAL ASSEMBLY BLOCK.. 21
  8. LIST OF INTERCHANGEABLE SEMICONDUCTORS 22

INDEX 23

Resistor and Capacitor which is not listed in this parts list, please refer to COMMON LIST FOR SERVICE PARTS.

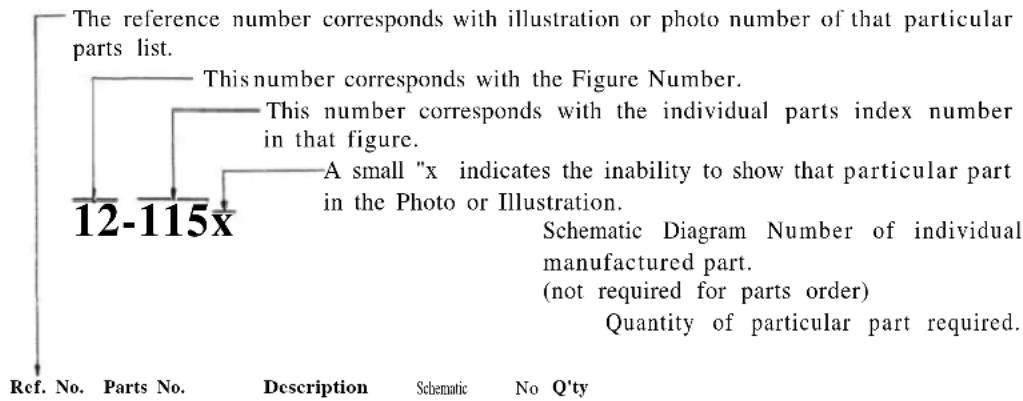

HOW TO USE THIS PARTS LIST

  1. This parts list is compiled by various individual blocks based on assembly process.

  2. When ordering parts, please describe parts number, serial number, and model number in detail.

  3. How to read list.

AKAI AM2200 - HOW TO USE THIS PARTS LIST - 1

FLYWHEEL BLOCK #13

12-115x 800425 Flywheel Block Assy. Comp. RDG13
12-116 244506 Flywheel Only RD 233
12-117x 244754 Felt, Flywheel RD275
12-118 251324 Main Metal Case RD 236
12-119 253080 Main Metal RD237

  1. The symbol numbers shown on the P.C. Board list can be matched with the Composite Views of components of the Schematic Diagram or Service Manual.
  2. The indications of Resistors and Capacitors in the photos of P.C. Board are being eliminated.
  3. The shape of the parts and parts name, etc. can be confirmed by comparing them with the parts shown on the Electrical Parts Table of P.C. Board.
  4. Both the kind of part and installation position can be determined by the Parts Number. To determine where a parts number is listed, utilize Parts Index at end of Parts List. It is necessary first of all to find the Parts Number. This can be accomplished by using the Reference Number listed at right of parts number in the Parts Index, (meaning of ref. no. outlined in Item 3 above).
  5. Utilize separate "Price List for Parts" to determine unit price. The most simple method of finding parts Price is to utilize the reference number.

CAUTION:

  1. When placing an order for parts, be sure to list the parts no. model no., and description. There are instances in which if any of this information is omitted, parts cannot be shipped or the wrong parts will be delivered.
  2. Please be careful not to make a mistake in the parts no. If the parts no. is in error, a part different from the one ordered may be delivered.
Parts No.Parts NomenclatureReference No.
BA211263Multi Function P.C Board Comp. M2-5019
BA211252Main Amp P.C Board Comp. M2-5018
BA211274Volume P.C Board Comp. M2-5019B
BA211285Headphone P.C Board Comp. M2-5019C
BA211432Tone Control P.C Board Comp. M2-5022
BC224807Cabinet A M2-5013
BD211230Front Panel Block Comp. AM-2200(U)
BT225178Power Transformer AM-2200T-1
BT2 15043Power Transformer AM-2200T-2CSA
BT215054 Power Transformer AM-2200T-3CEE
BT239591Power Transformer AM-2200T-4 BEAB
ED656357 Luminous Diode SEL105R
ED551733 Silicon Varistor STV-4H
ED656278 Silicon Diode 1S2472VE
ED219903 Silicon Diode GP15D
EI697871 IC LA3122
EJ650272 Pin Jack 14P JPJ379-1-1J1 (Multi Function P.C Board)
EJ698051 Din JackJ2 (Multi Function P.C Board)
EJ225022 Headphone Jack LJ255-1-12J1 (He
EJ240581 Push Terminal 4P
E0650823 Phase Equalizer Coil 2.2μHL1 (Main Amp P.C Board)
ES225055 Rotary Switch SR26N C30KSW1 (Multi Function P.C Board)
ES225088 Push Switch 2F-0005FF3220SW2 (Multi Function P.C Board)
ES224965 Push Switch 1FT-0004AF4920SW1 (Volume P.C Board)
ES225044 Push Switch 2F-0002FF1620SW1 (Headphone P.C Board)
ES219846 Push Switch 3FT-0001FF6820
ES224436 Power Switch JP01SW1 (Power Switch)
ES239218 Power Switch JP01 (TV-4)CSA
ES242346 Power Switch JP- 17CEE
ET219870 Transistor 2SD586 (Q)(R)
ET2 19881 Transistor 2SB616 (Q)(R)
ET223446 Transistor 2SC1571NP (G)(H)
ET219868 Transistor 2SB560 (E)(F)
ET219857 Transistor 2SD438 (E)(F)
ET539987 Transistor 2SC1312R (F)(G)
EV573366 Semi-fixed Volume V10K8-4-2 200 ohmsBVR1 (Main Amp P.C Board)
EV224943 Single axial 2-throw Volume V24L5G 3BM 250kx2VR1 (Volume P.C Board)
EV224954 Single axial 2-throw Volume V16L4G 31Z 250kx2VR2 (Volume P.C Board)
EV219835 Single axial 2-throw Volume V16L4 15A 100kx2VR1 ,2 (Tone Control P.C Board)
SK224886 Power Knob M2-5021
SK646817 Single Knob AA-5250
SK634410 Push Button Knob J 91-5051
SK225090 Volume Knob M2-5015
SP224662 Rear PanelA M2-5010
SZ645243 Circular Foot A CA-6014

2. MAINAMP P.C BOARD (M2-5018) BLOCK

Symbol Parts No. Description Q'ty No.

2-1 BA211252 Main Amp P.C Board Comp. (M2-5018) 1

2-2 BA270764 Main Amp P.C Board Comp. (M2-S018XCEE) 1

2-3 BA27077S Main Amp P.C Board Comp. (MS-S018)(CSA) 1

2-TR1.2 ET245790 Transistor 2SC1570NP (G)(H) 4

2-TR3 ET219868 Transistor 2SB560 (E)(F) 2

2-TR4 ET219857 Transistor 2SD438 (E)(F) 1.2TBC BT10060 Transistor 2BD160 (E)(F)

2-TRS ET219868 Transistor 2SB560 (E)(F) 3776776444 Transistor 26B430 (E)(F)

2-TR6 ET219857 Transistor 2SD438 (E)(F)

2-TR7 ET219868 Transistor 2SB560 (E)(F)

2-D1 ED656278 Silicon Diode 1S2472

2-D2 to 5 ED219903 Silicon Diode GP15D 4

2-VR1 EV245823 Semi-fixed/Vol. V10K8-1-2

200 ohmsB 2 L1 E0650823 Phase Equalizer Coil 2.2 H(K) 2

2-4 EA233932 Transistor P.C Board (M2-5018A) 1

2-5 EA233943 Transistor P.C Board A

(M2-5018A)(CSA) 1

2-6 EJ514822 Fuse Holder, P.C Board S-N5051 8

2-7 EJ592503 FuseClip,P.C Board H0426

(CEE) 8

2-R18.19 ER219914 Metal Oxide Film/R. 2W

0.47 ohms (K) 4

2-C10 EC557155 Solid Aluminum/C. 1μF(M)

10WV(Vert.Type) 2

2-C13 EC474671 FM/C. 10PF(K) 500WV

3. MFC P.C BOARD (M2-5019) BLOCK

Symbol Description Q'ty

No. Parts No.

3-1 BA211263 Multi Function P.C Board Comp.

(M2-5019) 1

3-IC1 E1697871 1C LA-3122

3-SW2 ES225088 Push SW. 2F-0005FF3220

3-J1 EJ650272 Pin Jack 14P JPJ379-1-1

3-J2 EJ698051 Din Jack 1

4. VOL P.C BOARD (M2-5019B) BLOCK

Symbol Parts No. Description Q'ty

4-1 BA211274 Vol P.C Board Comp. (M2-S019B)

4-TR1 ETS39987 Transistor 2SC1312R(F)(G) 2

4-VR1 EV224943 Single axial 2 throw Vol.

V24L5G 3BM 250kx2

4-VR2 EV224954 Single axial 2 throw Vol.

V16L4G 31Z 250kx2

4-SW1 ES224965 Push SW. 1FT-0004AF4920

4-C4 EC5S7155 Solid Aluminum/C. 1uF(M) 10WV

(Vert.Type) 2

4-C7 EC223413 Solid Aluminum/C. 1μF(M) 16WV

(Vert. Type) 2

5. HEADPHONE P.C BOARD (M2-5019C) BLOCK

Symbol No. Parts No. Description Q'ty

5-1 BA21128S Headphone P.C Board Comp.

(M2-S019C) 1

S-J1 EJ225022 Headphone Jack 1

S-SW1 ES22S044 Push SW. 2F-0002FF1620

5-R1.2 ER409814 Metal Oxide Film/R. 2W

220 ohms (K) 2

6. TONECONTROL P.C BOARD (M2-5022) BLOCK

Symbol Parts No. Description Q'ty No.

6-1 BA211432 Tone Control P.C Board Comp. (M2-5022) 1

6-VR1.2 EV219835 Single axial 2 throw Vol.V16L4

20A 100kx2 2

6-SW1 ES219846 Push SW.3FT-0001FF6820 1

6-C4 EC219813 Solid Aluminum/C.0.1 uF(M)

10WV (Vert. Type) 2

7. PHOTO OF ASSEMBLY BLOCK

AKAI AM2200 - PHOTO OF ASSEMBLY BLOCK - 1

AKAI AM2200 - PHOTO OF ASSEMBLY BLOCK - 2

7.) ASSEMBLY BLOCK

Ref. No.Parts No.Description Schematic Qty. No.
HEAT-SINK BLOCK
7-1BZ211241Heat-sink Block Comp.1
7-2xET219870Transistor 2SD586 (Q)(R)45-1-236
7-3xET219881Transistor 2SB616 (Q)(R)45-1-237
7-4xZS379350Screw, pan head 3x68
7-SxED551733Varistor STV-4H45-10-10
7-6xZS608332Screw, pan head 3x8,
w/washer2
7-7xZS447840Tapping Screw #2 3x8(BR)4

REAR PANEL BLOCK

7-8EZ224662Rear Panel AM2-50101
7-9xEZ224706Rear Panel B (CSA)M2-50101
7-10xEZ224717Rear Panel C (CEE)M2-50101
7-11EZ2251452 throw AC Outlet31-1-1661
7-12EW540123AC Cord (CUL) 2.5M26-3-201
7-13xEW604S85AC Cord BSI26-3-371
7-14EZ631945Strain Relief SR-4N-42-7-491
7-15SK652397Knob OS12-234-1-41
7-16ZW652408Washer (SPC) D3.2xIOxO.5t1
7-17EJ2405814P Push Terminal32-1-722
7-18ZS52286STapping Screw #2 3x12(BR)4

ASSEMBLY BLOCK

7-19ZS32S495Tapping Screw #2 3x6 (BR)9
7-20xZS379350Screw, pan head 3x611
7-21xZW273802Toothed Lock Washer M31
7-22ES224436Push SW, JP0125-5-2211
7-23xES242346Push SW. JP17 (CEE)25-5-2241
7-24xES239218Push SW. JP01(TV-4) (CSA)25-5-2221
7-25xEC684720Ceramic/C. CLD16YE 0.01μF(P) 500WV 24-5-611
7-26xECS65896Ceramic/C. DP6600YM 0.01μF(P) 1.4 kWV (CSA) 24-5-581
7-27ZW698308Nylon Rivet (FNPR) 3x5.5 (Black) 2-7-544
7-28xZW239578Nylon Rivet (FNPR) 4x5 (Black) (CEE, CSA) 2-7-581
7-29ZS447761Tapping Screw #2 3x6 (BR) (Black)1
7-30xEJ2149753P Fuse Holder (Large) B (Lumping Type)40-1-1041
7-31ES225055Rotary SW. SR26N C30K25-6-951
7-32BT225178Power Trans. AM-2200T-138-4-4331
7-33xBT215054Power Trans. AM-2200T-3 (CEE)38-4-4471
7-34xBT2 15043Power Trans. AM-2200T-2 (CSA)38-4-4461
7-35xZW273914Spring Washer M44
7-36xZW413188Nut M4, #14
7-37xEJ551035Wrapping Terminal, 4P T-S25132-1-362
7-38EA224515LED P.C BoardM2-5019A1
7-39ED656357LED SEL-105R45-15-111
7-40SP224831Bottom Plate AM2-50141
7-41 xZS447840Tapping Screw #2 3x8 (BR)5
7-42 xEF277413Fuse ST-2 2A39-1-264
7-43xEF607550Fuse (SEMKO T Type) 1.2SAT 250V (CEE)39-1-531
7-44xEF332098Fuse ST-1 2A (CSA)39-1-251
7-45 xEF690996Fuse (SEMKO T Type) 4AT (CEE)39-1-532
7-46xEF552846Fuse ST-1 4A (CSA)39-1-252
7-47xEF623103Fuse (SEMKO T Type) 1AT (CEE)39-1-534
7-48xEF563703Fuse 2A250V39-1-501
7-49 XTA239567Wire Band Plate (CEE.CSA)M2-50241
7-50xEJ239580Fuse Holder, w/sticker AM-2S (CEE)40-1-1411
7-51xEJ239477Fuse Holder, w/sticker AM-2L(CSA)40-1-1191
7-52 XZW273881Earth Lug M4 (CEE)1
7-53xZW273892Toothed Lock Washer M4 (CEE)1
7-54xZW413188Nut M4 #l(CEE)*
Symbol No. PartsNo.DescriptionSchemati
7-S6xMZ229138Wire Bundle Holder N-108 (CEE, CSA) 2-35-12
7-S7xZS447840Tapping Screw #2 3x8 (BR) (CEE, CSA)1

8. PHOTO OF FINAL ASSEMBLY BLOCK

AKAI AM2200 - PHOTO OF FINAL ASSEMBLY BLOCK - 1

8.) FINAL ASSEMBLY BLOCK

Ref. No.Parts No.DescriptionSchematic No.Q'ty
FRONT PANEL BLOCK
8-1xBD211230Front Panel Block Comp.
8-2MZ224627Push Button Bush AM2-50041
8-3SE613888Button Escutcheon ACW-60218
ASSEMBLY BLOCK
8-4xSZ64S243Circular Foot ACA-60144
8-5xZS214997Tapping Screw, #2 4x6 pan4
8-6BC224807Cabinet AM2-50131
8-7xBC266782Cabinet C (CSA)M2-50131
8-8ZW548010Spot Facing WasherMU-60284
8-9ZS510344Screw, binding head 4x124
8-10SK224886Power KnobM2-50211
8-11SK634410Push Button Knob J91-50518
8-12SK22S090Vol. KnobM2-50151
8-13SK646817Single KnobAA-52504

9. LIST OF INTERCHANGEABLE SEMICONDUCTORS

As far as service is concerned, in case the original parts cannot be obtained, the interchangeable parts listed below can be substituted.

Original PartsInterchangeable Parts
DescriptionParts No.Utilizing P.C BoardDescriptionParteNo.
2SB560(E)(F)ET2 19868M2-50182SA815(O)(Y)ET649078
2SB616(Q)(R)ET2 19881M2-8018Ai
2SC1312(F)(G)ET539987M2-5019B2SC1571NP(G)(H)ET223446
2SC1517NP(G)(H)ET223446M2-50182SC1312(F)(G)ET539987
2SD438(E)(F)ET219857M2-50182SC1625(O)(Y)ET649067
2SD586(Q)(R)ET2 19870M2-5018A
LA3122EI697871M2-5019
IS2472VEED656278M2-50181S2472 ED656278
GP15DED2 19903M2-50181R5BZ61 ED650621
SEL105RED656357M2-5019A
STV-4HED551733

INDEX

Parts No.Ref. No. & Symbol No.Parts No.Ref. No. & Symbol No.Parts No.Ref. No. & Symbol No.Ref. No. & Symbol No.
BA2112522-1SK2248868-10
BA2112633-1SK2250908-12
BA2112744-1SK6344108-11
BA2112855-1SK6468178-13
BA2114326-1SK6523977-15
BA2707642-2SP2248317-40
BA27077S2-3SZ6452438-4x
BC2248078-6TA2395677-49x
BC2667828-7xZS2149978-5x
BD2112308-1xZS32549S7-19
BT2150437-34xZS3793507-4x
BT2150547-33xZS3793507-20x
BT2251787-32ZS4171507-55x
BZ2112417-1ZS4477617-29
EA2245157-38ZS4478407-7x
EA2339322-4ZS4478407-41x
EA2339432-5ZS4478407-57x
EC2198136-C4ZS5103448-9
EC2234134-C7 ZS5228657-18
EC4746712-C13ZS6083327-6x
EC5571552-C10ZW2395787-28x
EC5571554-C4ZW2738027-21x
EC5658967-26x ZW2738817-52x
EC6847207-25xZW2738927-53x
ED2199032-D2to5ZW2739147-35x
ED5517337-5xZW4131887-36x
ED6562782-D1ZW4131887-54x
ED6563577-39ZW5480108-8
EF2774137-42xZW6524087-16
EF3320987-44xZW6983087-27
EF5528467-46x
EF5637037-48x
EF6025507-43x
EF6231037-47x
EF6909967-45x
EI6978713-IC1
EI2149757-30x
EI2250225J1
EI2394777-51x
EI2395807-SOx
EI2405817-17
EI5148222-6
EI5510357-37x
EI5925032-7
EI6502723-J1
EI6980513-J2
EO6508232-L1
ER2199142-R18.19
ER4098145-R1.2
ES2198466-SW1
ES2244367-22
ES2249654-SW1
ES2250445-SW1
ES2250557-31
ES2250883-SW2
ES2392187-24x
ES2423467-23x
ET2198572-TR4
ET2198572-TR6
ET2198682-TR3
ET2198682-TR5
ET2198682-TR7
ET2198707-2x
ET2198817-3x
ET2457902-TR1.2
ET5399874-TR1
EV2198356-VR1.2
EV2249434-VR1
EV2249544-VR2
EV2458232-VR1
EW5401237-12
EW604857-13x
EZ2246627-8
EZ2247067-9x
EZ2247177-10x
EZ2251457-11
EZ6319457-14
MZ2246278-2
MZ2291387-56x
SE6138888-3

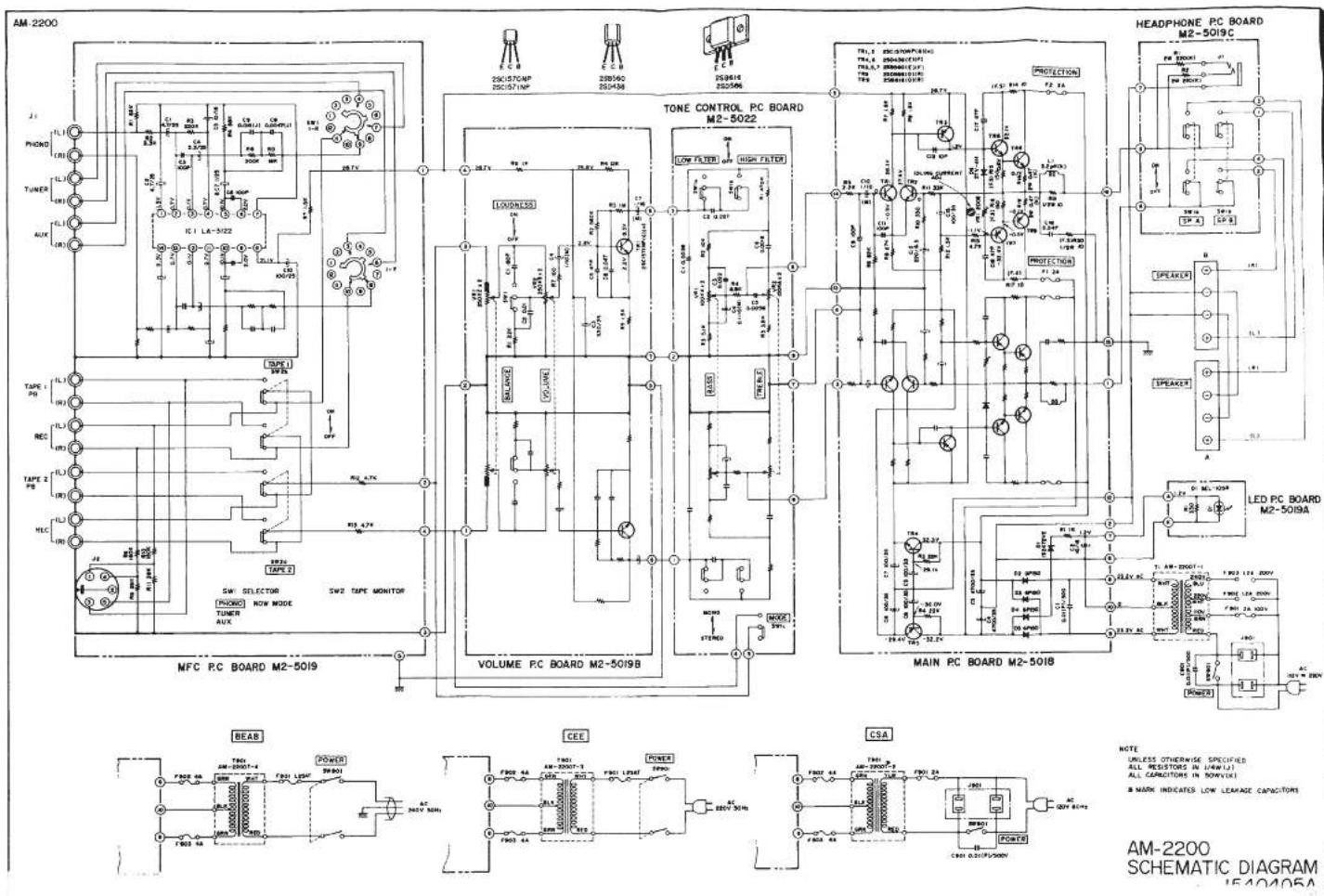

AKAI AM2200 - LIST OF INTERCHANGEABLE SEMICONDUCTORS - 1

COMPOSITION OF VARIOUS P.C BOARD

MAIN AMP P.C BOARD M2-5018/A, LED P.C BOARD M2-5019A

AKAI AM2200 - COMPOSITION OF VARIOUS P.C BOARD - 1

AKAI AM2200 - COMPOSITION OF VARIOUS P.C BOARD - 2

AKAI AM2200 - COMPOSITION OF VARIOUS P.C BOARD - 3
VR P.C BOARD'M2-5019B

AKAI AM2200 - COMPOSITION OF VARIOUS P.C BOARD - 4
HEADPHONE P.C BOARD M2-5019C

AKAI AM2200 - COMPOSITION OF VARIOUS P.C BOARD - 5
TONE CONTROL P.C BOARD M2-5022

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : AKAI

Modèle : AM2200

Catégorie : Recepteur
