RTE 5050 SN - Thermostat AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance électronique
Marque	AEG
Modèle	RTE 5050 SN
Tension d'alimentation	230 V AC, 50 Hz
Plage de réglage de température	5 à 30 °C
Type de sonde	Interne (télésonde optionnelle)
Abaissement de température	3 K ou 5 K, sélectionnable via cavalier J2
Sortie relais	Contact NF (normalement fermé)
Courant de commutation maximal	16 A (cos φ = 1) / 2 A (cos φ = 0,6)
Degré de protection (IP)	IP 30
Classe de protection	II
Poids	90 g
Température ambiante de fonctionnement	0 à 40 °C
Température de stockage	-25 à 70 °C
Voyants	Rouge (appel de chauffage) et vert (mode d'abaissement)
Entrée pour minuterie externe	Oui (borne TA)
Commutateur bipolaire	Oui
Montage	Dans boîte d'appareil 55 mm
Algorithme de régulation	Proportionnel (MIL)
Température différentielle de commutation	Environ 0,5 °C
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un électricien compétent. Respecter les normes en vigueur. Mettre hors tension avant toute intervention.

FOIRE AUX QUESTIONS - RTE 5050 SN AEG

Comment régler la température de consigne ?

Tournez le bouton de réglage extérieur. La graduation de * à 6 correspond à une plage de 5 à 30 °C.

Comment activer le mode d'abaissement de température ?

Le mode d'abaissement est activé via l'entrée TA connectée à une minuterie externe. La température est alors réduite de 3 K ou 5 K selon la position du cavalier J2.

Comment utiliser une minuterie externe ?

Connectez la minuterie à l'entrée TA (bornes prévues). Le régulateur passe en mode économique lorsque la minuterie ferme le circuit.

Comment connecter une télésonde ?

Branchez la télésonde aux bornes prévues. La sonde interne est alors désactivée. Utilisez un câble blindé si nécessaire et éloignez-la des câbles de courant fort.

Que signifient les voyants rouge et vert ?

Le voyant rouge indique que le régulateur est en appel de chauffage. Le voyant vert indique que le mode d'abaissement de température est activé. En cas de détection à distance, les deux clignotent.

Comment réinitialiser le régulateur en cas de dysfonctionnement ?

Coupez l'alimentation, changez la position du cavalier J2, remettez sous tension, puis coupez à nouveau et replacez J2 dans sa position d'origine. Remettez sous tension. La sonde interne sera réactivée.

Où installer le thermostat ?

Installez-le à environ 1,5 m du sol, à l'abri des rideaux, étagères, rayons directs du soleil, courants d'air et sources de chaleur. Assurez une circulation d'air libre.

Quelles sont les précautions de sécurité ?

L'installation doit être réalisée par un électricien compétent. Mettez le circuit hors tension avant toute intervention. Respectez les normes en vigueur et la classe de protection II.

Quelle est la plage de température ?

La plage de réglage est de 5 °C à 30 °C, correspondant aux positions * à 6 du bouton.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

MODE D'EMPLOI RTE 5050 SN AEG

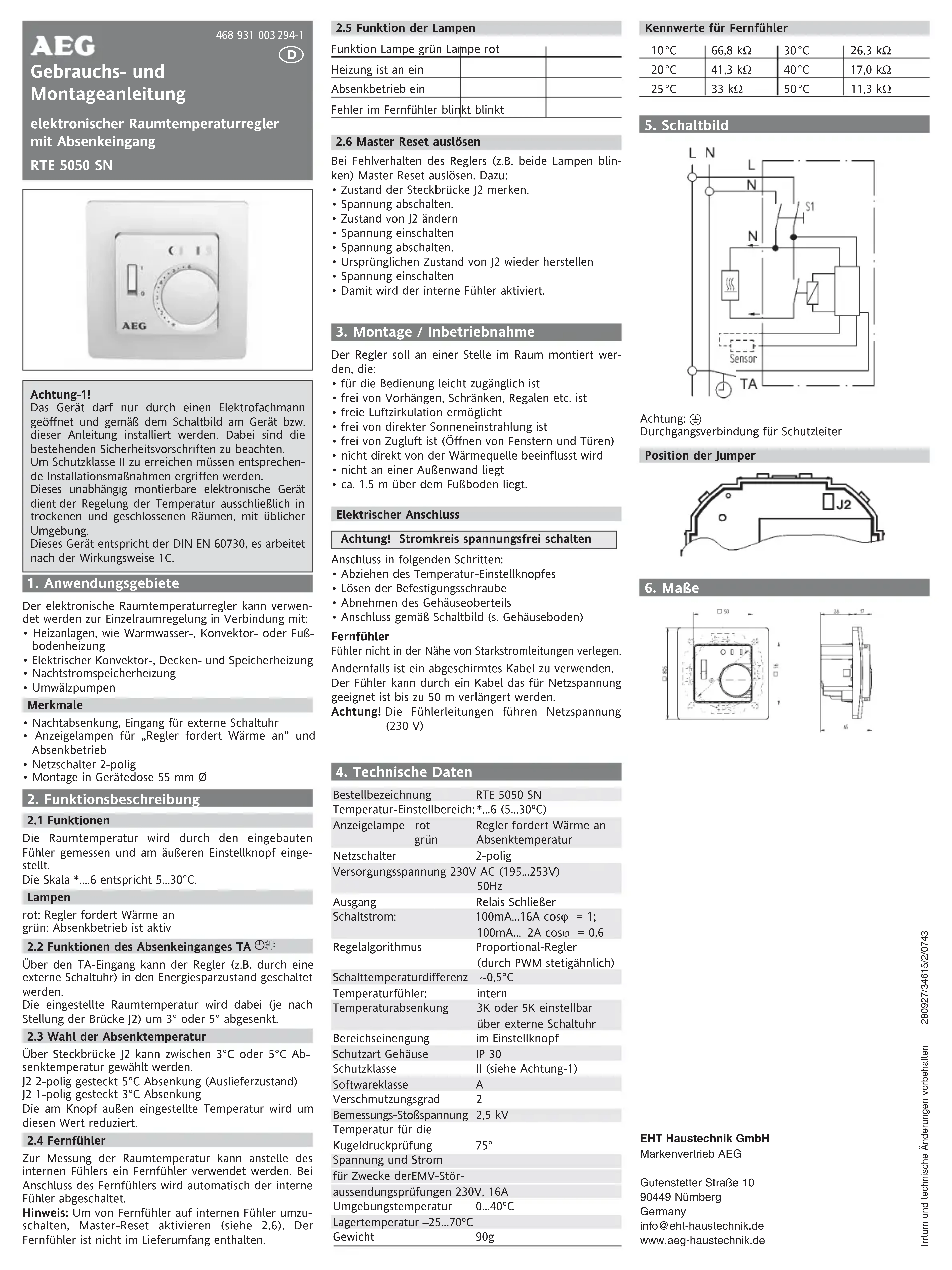

Notice de montage et d'utilisation

Regulateur d'ambiance electronique avec entrée pour abaisissement de température
RTE 5050 SN

Attention!

L'appareil ne doit être ouvert que par un électricien compétent et soit installé selon le schéma de branchement situé sur le couvercle du boitier ou dans cette notice d'utilisation. L'installation devra être effectue dans le respect des normes de sécurité en vigueur.

Pour être conforme à la classe de protection II, il est impératif de respecter les régles d'installation s'y rapportant.

Cet apparériel qui peut être monté indépendamment sert à la régulation de température, uniquement dans des locaux secs et fermés, à usage normal.

Cet apparéit est selon la norme DIN EN 60730 et fonctionnelle selon la directive 1C.

1. Domaines d'utilisation

Le régulateur d'ambiancelectronique s'utilise pour la regulation de la temperature des locaux individuels en combinaison avec:

des installations de chauffage comme chauffage a eau chaude, par convexion ou au sol
chauffage electrique par convexion, au plafond et par accumulation
chauffage à accumulation nocturne
des pompes de circulation

\section*{Caracteristiques}

• Abaissement nocturne, entree pour minuterie externe
  Voyants pour régulateur en appel de chauffage et mode d'abaisement de température
• Commutateur bipolaire
  Montage dans boite prise d'appareil 55mm

2.Description des fonctions

2.1 Fonctions

La température ambiente est mesure par la sonde intégrée et réglée par le bouton de réglage extérieur. La graduation bouton de *...6 correspond à 5...30°C.

Voyants

rouge: régulateur en appel de chauffage
vert: mode d'abaisissement de température activé

2.2 Fonctions de l'entrée d'abaissement TA

Le régulateur peut être commuted sur le mode économique d'énergie par l'entrée TA (par une minutesaire externe par ex.). La température ambiente est alors abaisée de 3^irc ou 5^irc (selon la position du cavalier J2).

2.3 Sélection de l'abaissement de la température

Le cavalier J2 permet de désirer entre un abaissement de température de 3^ircC ou 5^ircC .

J2 2 pôles connectés abaissement de 5°C (état à la livraison)

J2 1 pole connecté abaisement de 3^ircC La température reglee a l'extérieur sur le bouton est reduite de cette valeur.

2.4 Télesonde

Une télésonde peut être utilisé pour la mesure de la température ambiente au lieu de la sonde interne. A la connexion d'une télésonde, la sonde interne est désactivée.

2.5 Fonction des voyants

Fonction Voyant vert Voyant rouge
Chauffage actif allumé
Abaisissement de temp. allumé
Détecteur à distance clignote clignote

2.6 Réinitialisation du Maitre.

En cas de comportement inapproprié du contrôleur, réinitialiser le Maitre en suivant les étapes ci-dessous :

• Noter la position du cavalier J2
  Couper l'alimentation electrique.
• Changer la position de J2
• Mettre sous tension.
  Couper l'alimentation electrique.
• Remetre le cavalier J2 en position d'origine.
• Mettre sous tension.
  La sonde interne est maintainant active.

3. Montage / mise en service

Le régulateur doit être monté dans le local :

• à un endroit facile d'accès pour l'utilisation.
• loin des rideaux, des armoires, des étagères, etc.
• permettant une circulation libre de l'air
• à l'abri des rayons directs du soleil
• à l'abri des courants d'air (ouvertures de portes et de fenêtres)
  qui ne soit pas directement influencé par la source de chaleur
  n'etant pas situé sur une façade extérieure
• à env. 1,5 m au-dessus du sol.

Raccordement electrique

Attention! Commutez le circuit hors tension

Proceder aux etapes suivantes:

• Retirer le bouton de réglage de température
• Desserrer la vis de fixation
• Retirer la partie supérieure du boitier
  Raccordement selon le schema de branchement (voir socle du boitier)

Télésonde

Ne pas installer la sonde auprès de lignes à courant fort. Utiliser le cas échéant, un cable bliné.

La sonde peut etre prolongee jusqu

d'un cable approprié à la tension du réseau.

Attention! Les conducteurs de sonde sont sous tension réseau (230 V)

4. Caracteristiques techniques

Désignation RTE 5050 SN

Plage de réglage temp. * à 6 (5 à 30°C)

Voyant rouge régulateur en appel de chauffage vert température d'abaisement

Commutateur reseau bipolaire

Tension d'alimentation 230V AC (195...253V) 50Hz

Sortie relais contact NF

Courant de commutation 100mA...16A cosφ = 1;

100mA... 2A cosφ = 0,6 Algorithm de régulation régulateur proportionnel

par MIL constante)

Temp. différentielle comm. 0,5°C env.

Sonde thermométrique interne

Abaisement de temp. 3K ou 5K régiable via minuterie externe

Restriction de gamme par le bouton de réglage

Degre protection boitier IP 30

Classe de protection II (voir Attention)

Classe de Software A

Degre d'encrasement 2

Tension assignée de tenue aux chocs 2,5 kV

Température de test de

compression à bille 75°

Tension et courant pour

les tests de compatibilité

CEM 230V,16A

Température ambiente 0 à 40^ircC

Temperature de stockage -25 à 70^ircC

Poids 90g

Caracteristiques de la télésonde

10°C	66,8 kΩ	30°C	26,3 kΩ
20°C	41,3 kΩ	40°C	17,0 kΩ
25°C	33 kΩ	50°C	11,3 kΩ

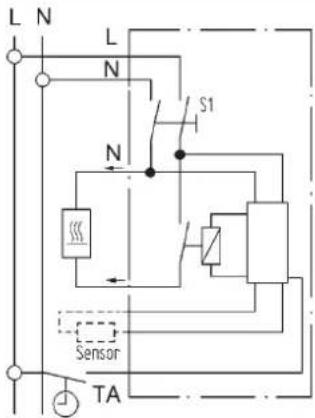

5. Schéma de branchement

Attention:

Connecteur de mise à la terre (conducteur de protection)

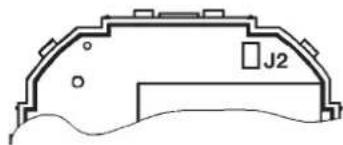

Position des cavaliers

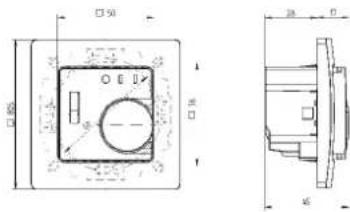

6. Dimensions

AEG

468 931 003 294-1
