Marque	Siemens
Modèle	REV23.03RF
Type de produit	Thermostat d'ambiance programmable sans fil
Alimentation	2 piles alcalines AA 1,5 V
Dimensions (approx.)	80 x 80 x 25 mm (émetteur)
Poids (approx.)	100 g (émetteur, sans piles)
Mode de fixation	Sur socle mural ou sur pied
Affichage	Écran LCD avec icônes
Communication	Radiofréquence (RF) avec récepteur (REV-R.03/1)
Programmation	Jusqu'à 3 périodes de chauffage/refroidissement par jour
Modes de fonctionnement	Automatique, Confort, Économie, Hors-gel, Journalier (1 période)
Plage de réglage température	5 °C à 35 °C (selon mode)
Pas de réglage température	0,2 °C
Fonction absence/vacances	Oui, jusqu'à 99 jours avec température réglable
Réinitialisation usine	Bouton Reset au dos
Indicateur de piles faibles	Symbole piles clignotant
Nettoyage	Chiffon doux et sec
Entretien	Changer les piles lorsque l'icône apparaît
Réparabilité	Remplacement des piles ; pas de pièces réparables par l'utilisateur
Informations générales	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - REV23.03RF SIEMENS

Comment régler l'heure et le jour de la semaine ?

Dans les modes Auto, Confort ou Économie, appuyez sur la molette pour entrer dans le menu. Tournez pour afficher l'horloge, appuyez pour accepter, puis réglez l'heure, les minutes et le jour. Validez chaque étape avec la molette.

Comment changer les piles ?

Lorsque le symbole piles clignote, retirez l'émetteur de son socle, ouvrez le compartiment à piles au dos et remplacez les deux piles AA (1,5 V). Refermez et replacez l'appareil.

Comment coupler l'émetteur avec le récepteur ?

Sur le récepteur, appuyez sur Reset 4 s (LED orange clignotante), puis sur Set 3 s (LED orange lente). Sur l'émetteur, appuyez sur Escape 4 s (LED orange rapide). La LED devient verte, le couplage est réussi.

Comment régler les périodes de chauffage ?

En mode Auto, appuyez sur la molette, tournez jusqu'au menu des périodes (icône avec horloge). Sélectionnez le nombre de périodes (1, 2 ou 3) et réglez pour chaque période le début, la fin et la température de consigne.

Comment programmer une absence (vacances) ?

Appuyez sur la molette, tournez jusqu'au menu absence (icône valise). Réglez le jour de début, le nombre de jours (max 99) et la température souhaitée. Validez chaque étape.

Que signifient les icônes sur l'écran ?

Les icônes indiquent : T (confort), TC (économie), TO (hors-gel), flamme (chauffage actif), flocon (refroidissement actif), horloge (programmation), valise (absence), etc. Voir la notice complète.

Comment réinitialiser l'appareil aux valeurs d'usine ?

Utilisez un outil pointu pour appuyer sur le bouton Reset au dos de l'émetteur pendant au moins 1 seconde. L'horloge se réinitialise à 12:00 et les réglages reviennent aux valeurs standard.

Comment modifier temporairement la température ?

Appuyez une fois sur les touches + ou - pour afficher la consigne actuelle, puis tournez pour ajuster par pas de 0,2 °C (max ±4 °C). Après 3 secondes, la nouvelle température est prise en compte.

Le thermostat ne répond plus, que faire ?

Vérifiez que les piles sont en bon état. Si nécessaire, effectuez une réinitialisation avec le bouton Reset. Si le problème persiste, re-couplez l'émetteur avec le récepteur.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau.

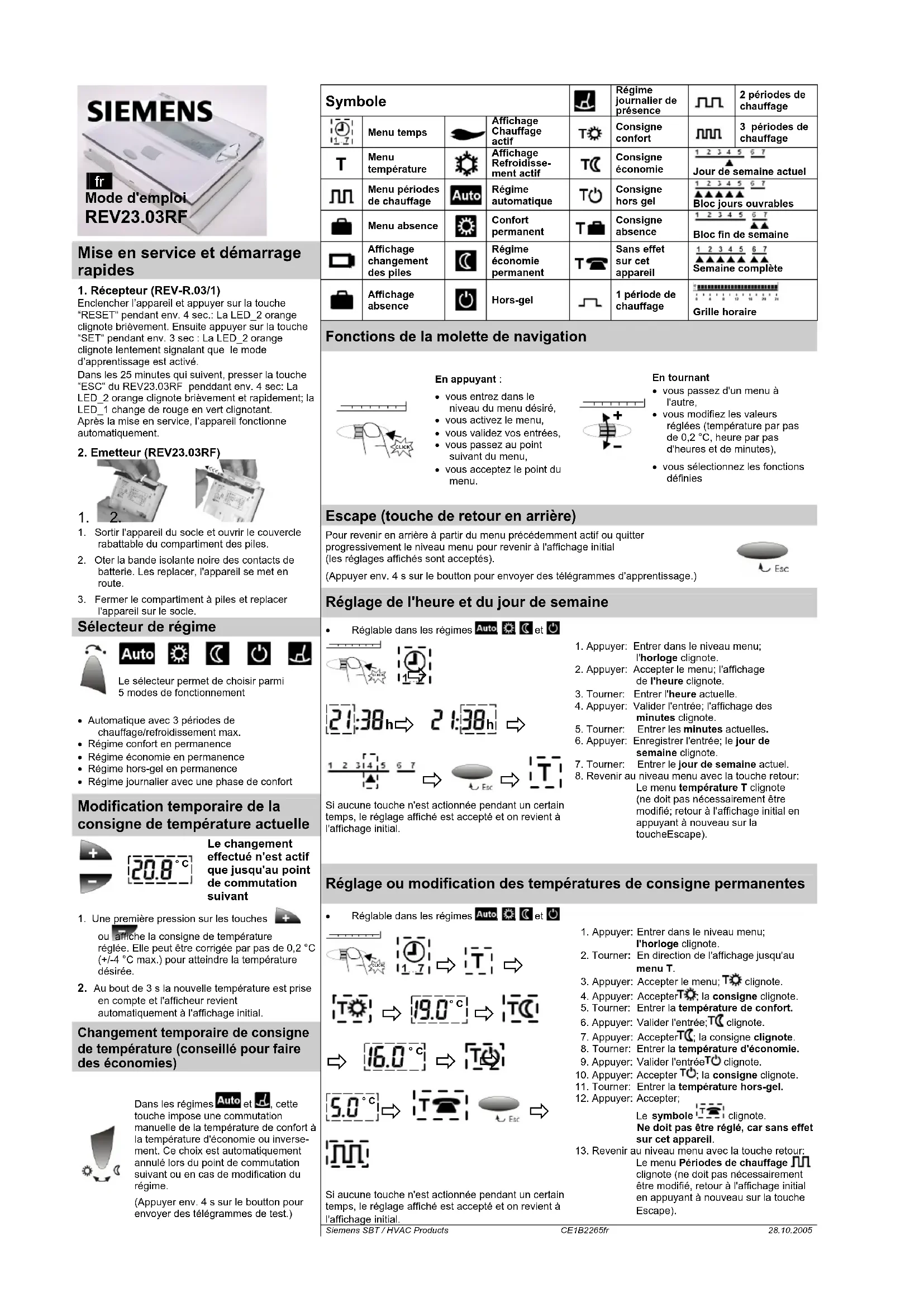

MODE D'EMPLOI REV23.03RF SIEMENS

Mise en service et démarrage rapides

1. Récepteur (REV-R.03/1)

Enclencher l'appareil et appuyer sur la touche "RESET" pendant env. 4 sec.: La LED_2 orange clignote brièvement. Ensuite appuyer sur la touche "SET" pendant env. 3 sec : La LED_2 orange clignote lentement signalant que le mode d'apprentissage est activé.

Dans les 25 minutes qui suivent, presser la touche "ESC" du REV23.03RF pendant env. 4 sec: La LED_2 orange clignote brièvement et rapidement; la LED_1 change de rouge en vert clignotant. Après la mise en service, l'appareil fonctionne automatiquement.

1. Emetteur (REV23.03RF)


1.

1. Sortir l'appareil du socle et ouvrir le couvercle rabattable du compartiment des piles.
2. Oter la bande isolante noire des contacts de batterie. Les replacer, l'appareil se met en route.
3. Fermer le compartiment à piles et replacer l'appareil sur le socle.

Sélecteur de régime

Le sélecteur permet de choisir parmi 5 modes de fonctionnement

• Automatique avec 3 périodes de chauffage/refroidissement max.
• Régime confort en permanence
• Régime économie en permanence
• Régime hors-gel en permanence

- Régime journalier avec une phase de confort

Modification temporaire de la consigne de température actuelle

Le changement effectué n'est actif que jusqu'au point de commutation suivant

1. Une première pression sur les touches
   ou affiche la consigne de température réglée. Elle peut être corrigée par pas de 0,2 °C (+/-4 °C max.) pour atteindre la température désirée.
2. Au bout de 3 s la nouvelle température est prise en compte et l'afficheur revient automatiquement à l'affichage initial.

Changement temporaire de consigne de température (conseillé pour faire des économies)

Dans les régimes Auto et J, cette touche impose une commutation manuelle de la température de confort à la température d'économie ou inverse-ment. Ce choix est automatiquement annulé lors du point de commutation suivant ou en cas de modification du régime.

(Appuyer env. 4 s sur le bouton pour envoyer des télégrammes de test.)

Symbole					Régime journalier de présence		2 périodes de chauffage
	Menu temps		Affichage Chauffage actif	T	Consigne confort		3 périodes de chauffage
	Menu température		Affichage Refroidissement actif	TC	Consigne économie	1 2 3 4 5 6 7Jour de semaine actuel
	Menu périodes de chauffage		Régime automatique	TO	Consigne hors gel	1 2 3 4 5 6 7▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▼
	Menu absence		Confort permanent	T	Consigne absence	1 2 3 4 5 6 7Bloc fin de semaine
	Affichage changement des piles		Régime économie permanent	T	Sans effet sur cet appareil	1 2 3 4 5 6 7▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▼
	Affichage absence		Hors-gel		1 période de chauffage	1 2 3 4 5 6 7Semaine complète
						Grille horaire

En tournant

• vous passez d'un menu à l'autre,
• vous modifiez les valeurs réglées (température par pas de 0,2 °C, heure par pas d'heures et de minutes),
• vous sélectionnez les fonctions définies

Fonctions de la molette de navigation

En appuyant :

• vous entrez dans le niveau du menu désiré,
• vous activez le menu,
• vous validez vos entrées,
• vous passez au point suivant du menu,
• vous acceptez le point du menu.

Escape (touche de retour en arrière)

Pour revenir en arrière à partir du menu précédemment actif ou quitter progressivement le niveau menu pour revenir à l'affichage initial (les réglages affichés sont acceptés).

(Appuyer env. 4 s sur le boutton pour envoyer des télégrammes d'apprentissage.)

Réglage de l'heure et du jour de semaine

• Réglable dans les régimes Auto, 📞 et 🔊

Si aucune touche n'est actionnée pendant un certain temps, le réglage affiché est accepté et on revient à l'affichage initial.

1. Appuyer: Entrer dans le niveau menu; l'horloge clignote.
2. Appuyer: Accepter le menu; l'affichage de l'heure clignote.
3. Tourner: Entrer l'heure actuelle.
4. Appuyer: Valider l'entrée; l'affichage des minutes clignote.
5. Tourner: Entrer les minutes actuelles.
6. Appuyer: Enregistrer l'entrée; le jour de semaine clignote.
7. Tourner: Entrer le jour de semaine actuel.
8. Revenir au niveau menu avec la touche retour: Le menu température T clignote (ne doit pas nécessairement être modifié; retour à l'affichage initial en appuyant à nouveau sur la toucheEscape).

Réglage ou modification des températures de consigne permanentes

• Réglable dans les régimes Auto, 🚫 et 🔊

Si aucune touche n'est actionnée pendant un certain temps, le réglage affiché est accepté et on revient à l'affichage initial.

1. Appuyer: Entrer dans le niveau menu; l'horloge clignote.
2. Tourner: En direction de l'affichage jusqu'au menu T.
3. Appuyer: Accepter le menu; Ⓣ clignote.
4. Appuyer: AcceptorT; la consigne clignote.
5. Tourner: Entrer la température de confort.
6. Appuyer: Valider l'entrée; TCL clignote
7. Appuyer: AcceptorTC; la consigne clignote.
8. Tourner: Entrer la température d'économie.
9. Appuyer: Valider l'entrée clignote.
10. Appuyer: Acceptor TO; la consigne clignote.

11. Tourner: Entrer la température hors-gel.

12. Appuyer: Acceptor;

Le symbole clignote. Ne doit pas être réglé, car sans effet sur cet appareil.

1. Revenir au niveau menu avec la touche retour: Le menu Périodes de chauffage clignote (ne doit pas nécessairement être modifié, retour à l'affichage initial en appuyant à nouveau sur la touche Escape).

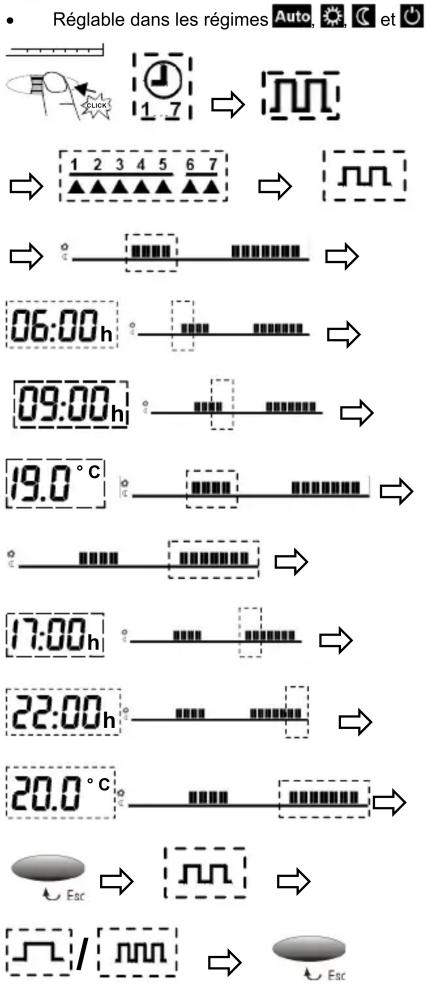

Exemples de réglages pour régime automatique avec 2 périodes de chauffage

Si aucune touche n'est actionnée pendant un certain temps, le réglage affiché est accepté et on revient à l'affichage initial.

Réglages pour régime automatique avec 1 ou 3 périodes de chauffage

• Réglable dans les régimes Auto, 🚙, Ⓗ et 🔊

Procéder comme pour régler le régime automatique avec 2 périodes de chauffage. Seule différence : une consigne supplémentaire peut être entrée pour la période de chauffage 3 (réglage standard 21 °C).

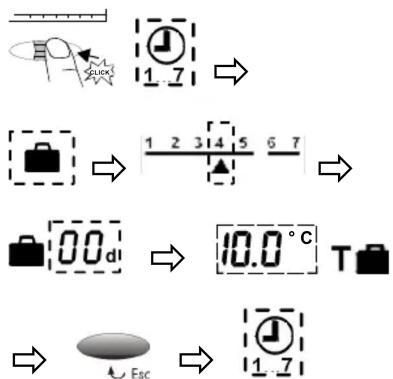

Absence / Vacances

• Réglable dans les régimes Auto, 🚙, Ⓗ et 🔊

Si aucune touche n'est actionnée pendant un certain temps, le réglage affiché est accepté et on revient à l'affichage initial.

1. Appuyer: Entrer dans le niveau menu ; l'horloge clignote.
2. Tourner: 2 fois en direction de l'affichage ; le menu ∥ clignote.
3. Appuyer: Accepter le menu ; le symbole sélection de jour clignote.
4. Tourner: Sélectionner un jour, un jour ouvrable, le week-end ou la semaine.
5. Appuyer: Accepter le choix ; la période de chauffe 📌 clignote.
6. Appuyer: Accepter 📂; la période de chauffe 1 clignote.
7. Appuyer: Accepter la période de chauffe 1 ; le début de la période 1 clignote.
8. Tourner: Entrer le début de la période 1.
9. Appuyer: Valider l'entrée ; la date de la période 1 clignote.
10. Tourner: Entrer la fin période de chauffe 1.
11. Appuyer: Valider l'entrée ; Consigne période 1 clignote.
12. Tourner: Entrer la consigne de la période 1.
13. Appuyer: Valider l'entrée ; période 2 clignote.
14. Appuyer: Accepter la période 2 ; début de la période 2 clignote.
15. Tourner: Entrer le début période 2.
16. Appuyer: Valider l'entrée ; fin période 2 clignote
17. Tourner: Entrer la fin période de chauffe 2.
18. Appuyer: Valider l'entrée ; la consigne de la période 2 clignote.
19. Tourner: Entrer la consigne de la période 2.
20. Escape Passer avec la touche Escape dans le menu de sélection des périodes de chauffage ; le point du menu période de chauffage nnn clignote.
21. Tourner: vers l'affichage ou dans le sens opposé vers le point du menu
    périodes ou mnn (ne doit pas être nécessairement modifié ; en appuyant à nouveau sur Escape, vous quittez le niveau Menu et retournez à l'affichage initial).
22. Appuyer: Entrer dans le niveau menu ; l'horloge clignote
23. Tourner: dans le sens opposé de l'affichage ; le
    menu clignote.
24. Appuyer: Accepter le menu; le symbole 1 2 3 4 5 6 7 clignote.
25. Tourner: Entrer le début (jour de semaine) de l'absence.
26. Appuyer: Valider l'entrée ; nombre de jours clignote.
27. Tourner: Entrer le nombre de jours d'absence ; max. 99 jours.
28. Appuyer: Valider l'entrée ; la consigne clignote.
29. Tourner: Entrer la température sous pendant l'absence.
30. Escape Passer avec la touche Escape au niveau menu, l'horloge clignote (ne doit pas être nécessairement modifié ; en appuyant à nouveau sur Escape vous quittez le niveau Menu et retournez à l'affichage initial).

Télécommande

(pour des raisons de mobilité, cette fonction n'est pas disponible)

• Réglable dans les régimes Auto, 🚙, 📌 et 🔒

La consigne T peut cependant être réglée, mais n'a pas de fonction pour cet appareil.

Régime journalier de présence

- Réglable dans le régime de fonctionnement

Régime journalier avec une seule phase de confort. Fin de la phase de confort et consigne de température sont individuellement réglables via la molette.

Retour aux valeurs standard

Avec un outil approprié, appuyer pendant une seconde minimum sur la touche RESET (trou d'épingle) situé au dos de l'appareil: Les réglages utilisateur sont ramenés aux valeurs standard (les réglages chauffagiste restent inchangés). L'horloge commence à 12:00h.

Lors de la réinitialisation, tous les champs d'affichage s'allument.

Valeurs standard – Réglages d'usine pour le chauffage

Régimes
Début régime permanent	00:00	00:00	00:00
Fin régime permanent	24:00	24:00	24:00
Consigne confort	19 °C
Consigne économie		16 °C
Consigne hors-gel			5 °C
Consigne absence T	12 °C

Régime	Auto
Périodes réglées
Début période 1	07:00	06:00	06:00
Fin période 1	23:00	08:00	08:00
Début période 2		17:00	11:00
Fin période 2		22:00	13:00
Début période 3			17:00
Fin période 3			22:00
Consigne période 1	19 °C	19 °C	19°C
Consigne période 2		20 °C	20 °C
Consigne période 3			21 °C
Consigne absence T	12 °C

Valeurs standard – réglages d'usine pour le refroidissement

Régimes	Auto
Consigne	23 °C	23 °C	29 °C	35 °C
Consigne absence T	30 °C

Changement de piles 2 piles alcalines type AA 1,5 V

Lorsque ce symbole apparaît, il faut changer les piles dans les 3 mois qui suivent.

1. Enlever l'appareil de son socle
2. Ouvrir le compartiment piles au dos de l'appareil et changer les piles
3. Refermer le compartiment piles et glisser à nouveau l'appareil sur son socle
   Attention : Lors du changement de piles, une réserve de marche mémorise les données actuelles pendant une minute maximum.
   Pour le recyclage des piles usagées, respecter les réglementations locales !
