Type de produit	Poêle à bois
Marque	Superior
Modèle	Cleo
Puissance nominale	8 kW
Combustible	Bûches de bois (longueur max 30 cm)
Rendement énergétique	78 %
Dimensions (L x H x P)	52 x 90 x 45 cm
Poids	85 kg
Diamètre du conduit de fumée	150 mm
Diamètre raccord air de combustion	40 mm (entrée) / 60 mm (sortie)
Alimentation électrique	230 V / 50 Hz (pour ventilateur optionnel)
Fonctions principales	Chauffage par rayonnement et convection, possibilité de raccordement à une prise d'air extérieure
Entretien courant	Nettoyage quotidien du creuset, ramonage annuel du conduit
Nettoyage des vitres	À l'aide d'un chiffon doux et d'un produit nettoyant spécial poêle
Sécurité	Double combustion, système de fermeture étanche, vitre céramique résistante à la chaleur
Pièces détachées	Grille, briques réfractaires, joint de porte, vitre, raccord air de combustion (kit disponible)
Réparabilité	Indice de réparabilité estimé : 8/10 (pièces standard disponibles)
Pays de fabrication	Union européenne

FOIRE AUX QUESTIONS - Cleo Superior

Comment raccorder le poêle à une arrivée d'air extérieure ?

Retirez le panneau latéral droit, dévissez l'étrangleur d'air primaire [A], puis installez le raccord Ø40 mm avec le tuyau flexible fourni. Fixez-le avec la vis auto-taraudeuse. Percez le trou dans le panneau arrière, installez le raccord Ø60 mm, puis reliez les deux raccords avec un collier de serrage. Consultez la notice pour les détails.

Quel type de bois utiliser ?

Utilisez du bois sec (humidité < 20 %) de préférence dur (chêne, hêtre). Évitez les résineux, le bois traité ou humide.

Comment nettoyer la vitre du poêle ?

Nettoyez la vitre à froid avec un chiffon doux et un nettoyant spécial poêle. Évitez les produits abrasifs. Un nettoyage régulier évite les dépôts tenaces.

Quelle est la fréquence de ramonage ?

Le ramonage du conduit de fumée est obligatoire au moins une fois par an, de préférence avant la saison de chauffe. Faites appel à un ramoneur professionnel.

Puis-je utiliser du charbon ou des pellets ?

Non, ce poêle est conçu uniquement pour le bois bûche. L'utilisation d'autres combustibles peut endommager l'appareil et annuler la garantie.

Comment allumer le poêle correctement ?

Placez du petit bois et des allume-feu au centre, puis ajoutez deux bûches en croix. Ouvrez l'arrivée d'air au maximum, allumez, puis réduisez l'air une fois le feu bien pris.

Le poêle dégage une odeur de brûlé au premier allumage, est-ce normal ?

Oui, c'est normal. La peinture et les vernis durcissent lors des premiers feux. Aérez la pièce et faites plusieurs feux modérés pour éliminer les odeurs.

Comment réguler la puissance de chauffe ?

Utilisez la commande d'air primaire (tige ou molette) pour ajuster l'arrivée d'air. Plus d'air = combustion plus vive. Réduisez l'air pour une combustion lente.

Que faire en cas de bris de la vitre ?

Remplacez la vitre par une pièce d'origine. Déposez le cadre, retirez les fragments, installez la nouvelle vitre avec un joint neuf. Contactez votre revendeur pour la référence.

Le poêle est-il compatible avec une installation en maison BBC ?

Oui, grâce au raccordement possible à une arrivée d'air extérieure (kit fourni), le poêle peut être utilisé dans une maison étanche sans risque de refoulement.

MODE D'EMPLOI Cleo Superior

Raccordement pour l'air de combustion

Verbrandingsluchtkoppeling

* Diamètre raccord pour l'air de combustion

• Enlevez le panneau latéral droit suivant les instructions du paragraphe "RETRAIT DU REVÊTEMENT" de la notice D'INSTALLATION, D'EMPLOI ET D'ENTRETIEN fournie avec le produit, ou suivant les instructions du chap. "INSTALLATION" de la notice sur le "REVÊTEMENT".

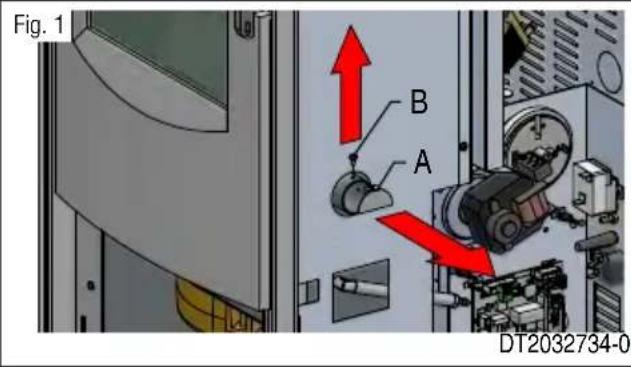

• Enlevez l'étrangleur [A] de l'air primaire, qui se trouve dans le tuyau sur le côté droit du poêle, après avoir desserré la relative vis de fixation [B] (Fig. 1).

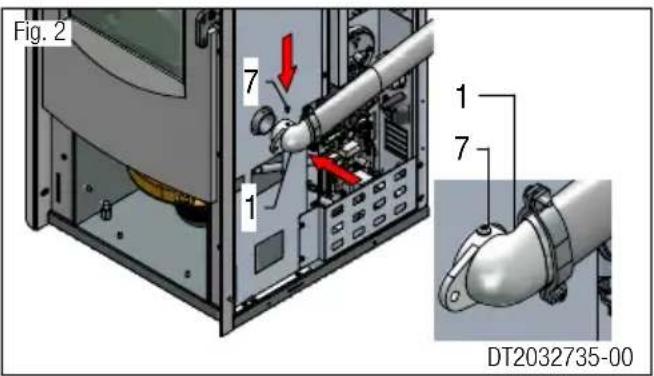

• Placez le raccord ∅ 40 mm [1] avec le tuyau flexible [4], contenu dans le kit, sur le tuyau d'entrée de l'air primaire en veillant à faire coïncider le trou situé sur le raccord avec le trou du tuyau d'entrée de l'air primaire. Ensuite, fixez le raccord au moyen de la vis-taraud [7] contenue dans le kit (Fig. 2).
• Enlevez le panneau arrière [C] du poêle après avoir dévissé les relatives vis.

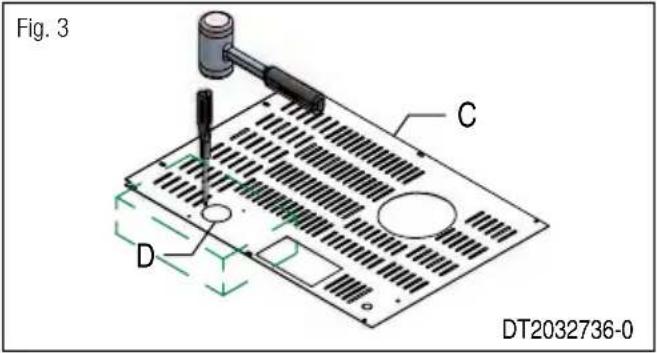

Désoperculez le trou [D] ainsi qu'il est illustré sur la figure en faisant attention à ne pas rayer ou déformer le panneau (Fig. 3).

• Remettez le panneau arrière [C] à sa place.

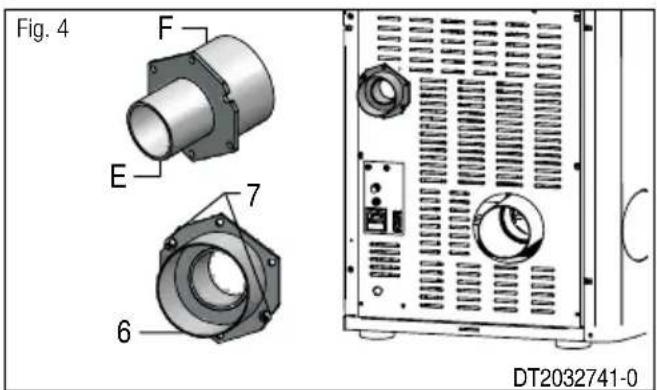

• Engagez le raccord ∅ 60 mm [6] du kit air de combustion dans le trou que vous venez de désoperculer sur le panneau arrière [C].

Introduisez le raccord dans le poêle par le côté où le diamètre est plus petit [E].

Faites coïncider les trous oblongs [6] du raccord avec les trous pratiqués sur le panneau arrière [C] et fixez-le avec les vis-tarauds [7] fournies en dotation (Fig. 4).

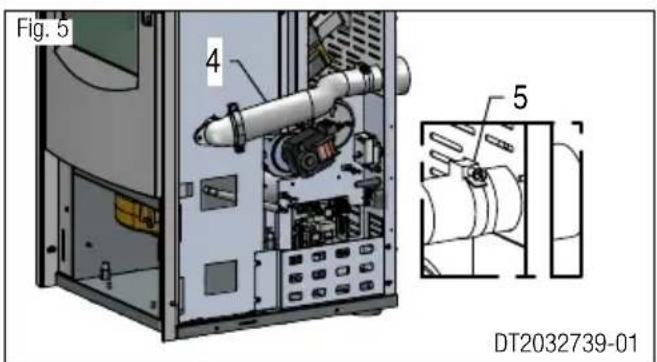

- Reliez les 2 raccords, que vous venez de fixer sur le poêle, en veillant à le bloquer par le collier de serrage [5] fournis en dotation (Fig. 5).

Assurez-vous que le tuyau flexible n'aille pas toucher des parties en mouvement pendant le fonctionnement du poêle.

• Remontez le revêtement que vous avez déposé précédemment en procédant en sens inverse.
• Raccordez le poêle à l'éventuelle prise d'air extérieure.

DT2033107-00
