Sabrina - Chauffage Superior - Notice d'utilisation et mode d'emploi gratuit

Marque	Superior
Modèle	Sabrina
Type de produit	Poêle à granulés
Hauteur (mm)	850
Largeur (mm)	500
Profondeur (mm)	500
Poids (kg)	80
Puissance nominale (kW)	8
Rendement (%)	90
Diamètre raccord air de combustion (mm)	40 et 60
Alimentation électrique	230 V / 50 Hz
Fonctions principales	Programmation, thermostats
Entretien et nettoyage	Nettoyage hebdomadaire du brasier et du cendrier
Sécurité	Arrêt automatique en cas de dysfonctionnement
Pièces détachées	Joint porte, résistance d'allumage, ventilateur
Informations générales	Notice d'installation et d'utilisation fournie avec le produit

FOIRE AUX QUESTIONS - Sabrina Superior

Comment raccorder l'air de combustion du poêle Sabrina Superior ?

Retirez le panneau latéral droit, enlevez l'étrangleur d'air primaire, placez le raccord ∅40 mm avec le tuyau flexible, fixez-le avec la vis-taraud. Sur le panneau arrière, désoperculez le trou, fixez le raccord ∅60 mm et reliez les deux raccords avec un collier de serrage.

Quel est le diamètre du raccord d'air de combustion ?

Le raccord d'air de combustion utilise un diamètre de 40 mm côté air primaire et un diamètre de 60 mm côté panneau arrière.

Comment nettoyer le brasier du poêle ?

Le brasier doit être nettoyé régulièrement avec un aspirateur à cendres. Retirez les cendres et les résidus de combustion pour assurer un bon rendement et éviter les obstructions.

À quelle fréquence dois-je vider le cendrier ?

Il est recommandé de vider le cendrier au moins une fois par semaine ou dès qu'il est à moitié plein pour garantir une bonne circulation d'air et éviter les accumulations.

Puis-je utiliser le poêle sans raccordement extérieur d'air de combustion ?

Le raccordement à une prise d'air extérieure est recommandé pour les maisons très étanches. Consultez la notice d'installation pour les exigences locales. Sinon, il peut fonctionner avec l'air intérieur à condition d'avoir une ventilation adéquate.

Que faire si le poêle affiche un code d'erreur ?

Reportez-vous au guide de dépannage dans la notice. Les codes courants incluent : E1 (défaut d'allumage), E2 (surchauffe). Coupez l'alimentation et vérifiez les composants avant de redémarrer.

Comment entretenir le joint de la porte ?

Vérifiez régulièrement l'état du joint de porte. S'il est usé ou fissuré, remplacez-le pour éviter les fuites d'air et optimiser la combustion. Nettoyez-le avec un chiffon humide.

Quels sont les consignes de sécurité pour l'installation ?

Assurez une distance minimale par rapport aux matériaux inflammables, installez sur un sol résistant à la chaleur, et respectez les réglementations locales. Le poêle doit être installé par un professionnel qualifié.

Comment programmer la température du poêle ?

Utilisez le panneau de commande pour régler la température ambiante souhaitée. Vous pouvez également programmer des plages horaires via le menu de programmation. Consultez la section correspondante de la notice.

Où trouver les pièces détachées pour le modèle Sabrina ?

Contactez votre revendeur agréé Superior ou consultez le site officiel pour commander des pièces comme les résistances d'allumage, les ventilateurs et les joints. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI Sabrina Superior

Raccordement pour l'air de combustion

Verbrandingsluchtkoppeling

* Diamètre raccord pour l'air de combustion

• Enlevez le panneau latéral droit suivant les instructions du paragraphe "RETRAIT DU REVÊTEMENT" de la notice D'INSTALLATION, D'EMPLOI ET D'ENTRETIEN fournie avec le produit, ou suivant les instructions du chap. "INSTALLATION" de la notice sur le "REVÊTEMENT".

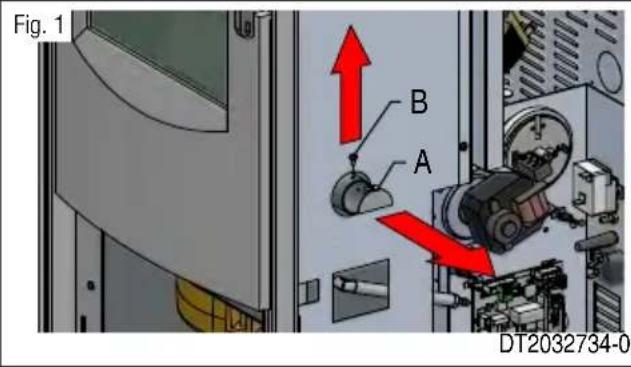

• Enlevez l'étrangleur [A] de l'air primaire, qui se trouve dans le tuyau sur le côté droit du poêle, après avoir desserré la relative vis de fixation [B] (Fig. 1).

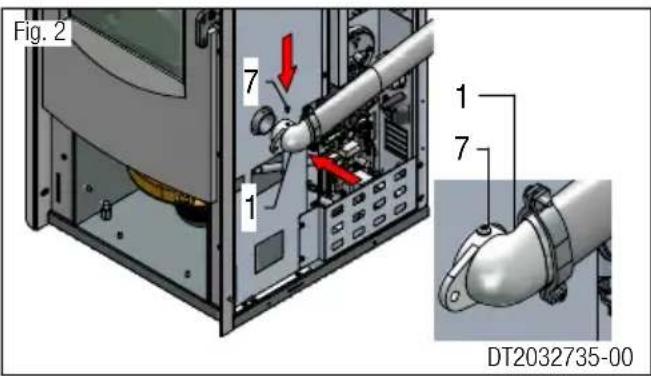

• Placez le raccord ∅ 40 mm [1] avec le tuyau flexible [4], contenu dans le kit, sur le tuyau d'entrée de l'air primaire en veillant à faire coïncider le trou situé sur le raccord avec le trou du tuyau d'entrée de l'air primaire. Ensuite, fixez le raccord au moyen de la vis-taraud [7] contenue dans le kit (Fig. 2).

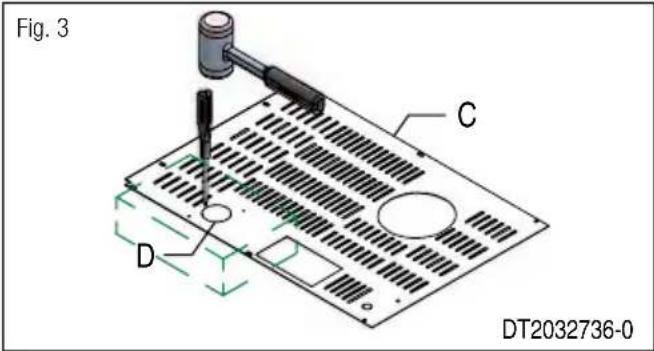

• Enlevez le panneau arrière [C] du poêle après avoir dévissé les relatives vis.

Désoperculez le trou [D] ainsi qu'il est illustré sur la figure en faisant attention à ne pas rayer ou déformer le panneau (Fig. 3).

• Remettez le panneau arrière [C] à sa place.

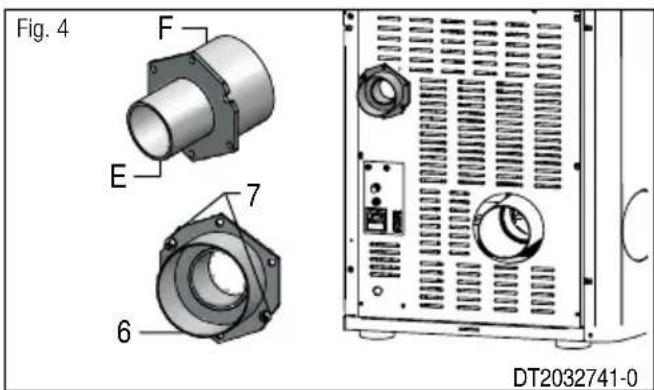

• Engagez le raccord ∅ 60 mm [6] du kit air de combustion dans le trou que vous venez de désoperculer sur le panneau arrière [C].

Introduisez le raccord dans le poêle par le côté où le diamètre est plus petit [E].

Faites coïncider les trous oblongs [6] du raccord avec les trous pratiqués sur le panneau arrière [C] et fixez-le avec les vis-tarauds [7] fournies en dotation (Fig. 4).

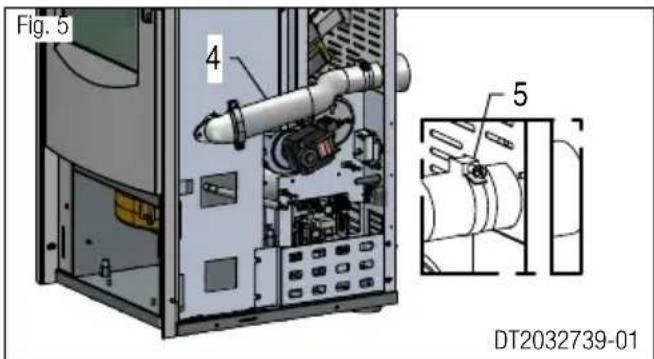

- Reliez les 2 raccords, que vous venez de fixer sur le poêle, en veillant à le bloquer par le collier de serrage [5] fournis en dotation (Fig. 5).

Assurez-vous que le tuyau flexible n'aille pas toucher des parties en mouvement pendant le fonctionnement du poêle.

• Remontez le revêtement que vous avez déposé précédemment en procédant en sens inverse.
• Raccordez le poêle à l'éventuelle prise d'air extérieure.

DT2033107-00
