| Type de produit | Thermostat d'ambiance programmable |
| Marque | Atag |
| Modèle | WiZe |
| Dimensions (approx.) | 85 x 85 x 25 mm |
| Poids (approx.) | 150 g |
| Alimentation | Piles ou alimentation via chaudière (bus) |
| Fonctions principales | Thermostat d'ambiance, programmateur automatique, régulateur dépendant des conditions climatiques (100% externe), compensation de température ambiante |
| Programmation | 3 périodes (T1, T2, T3) réglables individuellement, mode automatique ou manuel |
| Écran | Affichage numérique avec icônes, rétroéclairage |
| Plage de réglage température | 7 °C à 35 °C (par pas de 0,5 °C) |
| Protection antigel | Activable de -20 °C à 20 °C |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants. |
| Sécurité | Fonction antigel, limitation de température de départ max (0-90 °C), protection contre les surchauffes |
| Pièces détachées et réparabilité | Thermostat non réparable par l'utilisateur. Contacter un installateur agréé pour le remplacement. |
| Informations générales | Installation sur chaudière Atag compatible, menu installation accessible par appui long (10 s) sur touche menu |
FOIRE AUX QUESTIONS - WiZe Atag
Questions des utilisateurs sur WiZe Atag
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice WiZe - Atag et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WiZe de la marque Atag.
MODE D'EMPLOI WiZe Atag
Manuel d'installation du thermostat d'ambiance programmable ATAG WiZe
1. INTRODUCTION
Les informations présentées ci-dessous s'adressent uniquement à l'installateur chargé du montage du thermostat d'ambiance et mentionnent les réglages de base requis ou nécessaires pour l'installation. Pour en savoir plus sur les instructions de montage, les informations utilisateur et les spécifications techniques : reportez-vous au manuel d'utilisation.
| Applications possibles : | Fonctionnement: Avantages: Menu des réglages d'installation : | |
| A. Comme thermostat d'ambiance (sans fonction de temporisation) | Manuel La flèche directionnelle permet de régler à tout moment la température requise. | Sélection du contrôle.....1 (standard)Courbe de chauffage.....n.a.Compensation de la pièce..n.a. |
| B. Come cronotermostato Automatique | La température ambiante requise est maintenue automatiquement chaque jour. | Sélection du contrôle.....1 (standard)Courbe de chauffage.....n.a.Compensation de la pièce..n.a. |
| C. Regolatore dipendente au 100% dalle condizioni climatiche | Manuel ou automatiqueLa température ambiante requise est maintenue automatiquement chaque jour. À l'aide des robinets de rateur thermostatiques automatiques, une température différente peut être définie dans chaque pièce. | Sélection du contrôle.....2 (voir 3.5)deurbe de chauffage.....0-3 (voir 3.1)Compensation de la pièce..0-20(voir 5.2) |
2.1 Détail des applications possibles
A. Utilisation comme thermostat d'ambiance (sans fonction de temporisation)
Ce thermostat peut être utilisé comme un thermostat d'ambiance « ordinaire », c.-à-d. sans tempori-sateur. Rien ne doit donc être modifié dans le menu installation. Un réglage doit être déterminé dans le menu utilisateur : consulter le chapitre 3 du manuel.
B. Utilisation comme thermostat programmable automatique
Ce thermostat dispose d'une fonction de temporisation pouvant être utilisée pour commander automatiquement le chauffage central. Aucun réglage ne doit donc être défini dans le menu installation Ce manuel décrit comment régler le programme de temporisation tel que requis.
C. Utilisation comme régulateur dépendant à 100% des conditions climatiques Le thermostat WiZe peut être réglé de sorte à fonctionner comme un régulateur dépendant à 100% des conditions climatiques extérieures. Cela signifie que la pièce dans laquelle se trouve le thermos n'est plus essentielle pour le contrôle de la température. En tenant compte des informations relatives à la température extérieure, une température de départ du chauffage central (CH) est déterminée par assurer un chauffage suffisant de la maison. Les robinets thermostatiques des radiateurs permetten de régler une température distincte dans chaque pièce.
a. Capteur extérieur (spécifique à la chaudière) connecté à une chaudière (se reporter aux instructions d'installation de la chaudière). Montage sur la façade nord – nord/est de la maison. Prévient des influences extérieures comme la neige, l'air de ventilation ou la chaleur de la cheminée.
b. Robinets de radiateur thermostatiques sur les radiateurs de la maison afin de contrôler les pièces de manière distincte.
c. Si TOUS les radiateurs sont équipés de robinets de radiateur thermostatiques, l'installation doit disposer d'une dérivation en état de marche ou une dérivation doit être installée. Se reporter aux instructions d'installation de la chaudière.
Remarque : si un capteur extérieur est connecté à la chaudière et que le thermostat WiZe n'est PAS réglé en tant que régulateur dépendant à 100% des conditions extérieures, seule la température extérieure est affichée et consultable sur le thermostat. Il est ignoré par le régulateur. La régulation dépendante des conditions climatiques est donc impossible lorsque la compensation de la pièce est activée. Reportez-vous au chapitre 4 pour régler le régulateur dépendant à 100% des conditions climatiques extérieures.
3. Aperçu du menu installation
Pour accéder au MENU INSTALLATION, il suffit d'appuyer sur la touche menu pendant au moins 10 secondes. Une fois le MENU INSTALLATION activé, vous pouvez accéder à ce menu depuis divers autres menus en appuyant sur la touche menu.
Voir chapitre:3.1 3.2 3.3 Voir chapitre
Pour retourner à l'écran standard, appuyez pendant au moins 10 secondes sur la touche menu ou n'enfoncez aucune touche pendant 2 minutes. Lorsqu'un symbole de flèche apparaît le long d'une touche sur l'écran, la touche concernée fait alors office de « navigateur ».
3.1 INF = MENU INFORMATION
Lecture des données à partir de la chaudière et du thermostat d'ambiance Naviguez dans le menu tel que suit :
= informations suivantes << = informations précédentes
TEMP EXT = Température extérieure PRESSION = Pression de l'eau dans l'installation de la chaudière TEMP CHAU = Température du départ de l'eau de la chaudière BRULEUR = Capacité du brûleur (0% - 100% = arrêt – charge faible – pleine charge) TEMP ECS = Température de l'eau chaude sanitaire (applicable uniquement lors de la vidange) DEBIT ECS = Non applicable MODE ECS = 1 = chaudière en marche pour DHW (eau chaude sanitaire) (ou période d'attente ultérieure et en réglage Confort)
TEMP RETOUR = Température de retour de la chaudière TEMP AMBTE = Température ambiante actuelle (mesurée) TEMP IMPOSE = Réglage de la température ambiante (tel que requis) TEMP CALCUL = Température de départ de l'eau requise CODE ID = Identification du thermostat d'ambiance VERSION = Version du thermostat d'ambiance
Réglages pour le thermostat d'ambiance et la chaudière Les réglages peuvent être modifiés à l'aide des flèches directionnelles. Dès que la valeur affichée change, celle-ci s'active immédiatement.
= réglage suivant << = réglage précédent
Reportez-vous au chapitre 4 pour régler le régulateur dépendant à 100% des conditions climatiques extérieures.
| COURBE EXT | = Réglage de la course de chauffage pour la régulation dépendante à 100% des conditions climatiques (s'active en mode 2) | 2,0 | 0-3*** |
| COMPENS AMB | = Commutateur ON/OFF de la compensation de température ambiante une fois en mode régulation dépendante des conditions climatiques0 = ARRÊT (OFF)/1-20 = MARCHE (ON) (s'active uniquement en mode 2) NE PAS MODIFIER | 0 | 0-20* |

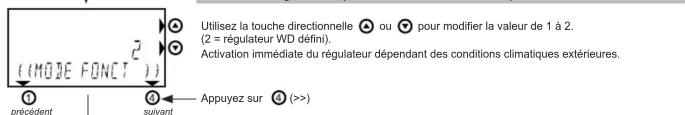

| MODO FONCT | = 1 = Réglage du contrôle de température ambiante / 2 = Réglage de la régulation dépendante à 100% des conditions climatiques | 1 | 1-2* |
| PROT DE GEL | = Protection contre le gel : pompe activée et brûleur activé (si calculés) lorsque la température extérieure est inférieure à la valeur définie | 5 | -20/20* |
| ETE | = Chaudière étente, si la température extérieure est supérieure à la valeur définie | 20 | 3-50* |
| CHOIX HEURE | = 12 heures (horloge affichée sur l'écran) / 2 = 12.00 AM (réglage 0-12 h) et PM (réglage 13-24 h) | 1 | 1-2* |
| PROGR ECS | = Economie/Comfort permet de régler la conservation de la température de l'eau chaude sanitaire (n.a. pour la série ATAG Q) | 1 | 1-3* |
2 = Le programme de temporisation distinct peut être réglé. Se reporter au manuel d'utilisation H.5.2 pour obtenir de plus amples informations.
3 = Commutateurs activés, conformément au programme de temporisation du chauffage central (CH) (Économie sur T1 et Confort sur T2 et T3)
PRE CHAUFFA = Activation matinale de l'optimisation 3 1-3*
1 = mode apprentissage, le chauffage central s'active plus tôt (augmentation en °C/heure variable)
2 = augmentation fixe de 3°C/heure
3 = ARRÊT (OFF)
REG TMP CHA = Température de départ max. du chauffage central (adoptée par la chaudière la 1ère fois) : RECOMMANDATION : ne pas modifier)..... 85 0-90*
Pour un programme de temporisation normal : | Pour une régulation dépendante à 100% des conditions climatiques extérieures :
TEMP AMB T1 = Température la 1ère nuit | Température éco. En mode WD (recommandation de réglage : ne pas modifier) .... 15, 0 7-35**
TEMP AMB T2 = Température le 2ème jour | Température nocturne en mode WD (recommandation de réglage : 11°C).... 20, 0 7-35**
TEMP AMB T3 = Température le 3ème jour | Température diurne en mode WD (recommandation de réglage : 23°C).... 21,0 7-35**
REGL ECS = Point de consigne de l'eau chaude sanitaire (DHW) de la chaudière (Adopté la 1ère fois par la chaudière :
RECOMMANDATION : ne pas modifier) 60 0-70**
REMLLISSAGE = NE PAS MODIFIER 1 1-3*
CORR TAMB = Écran de réglage de la température ambiante 0,0 -2/+2***
Par ex., lorsque 21,5°C sur l'écran et Roomcorrection = -0,5 l'écran affiche 21,0°C
REGL USINE = Restaure le thermostat d'ambiance en fonction des réglages d'usine 0 0-1*
* ajuster la valeur de 1 / ** ajuster la valeur de 0,5 / *** ajuster la valeur de 0,1.
3.3 ERR = MENU DES RAPPORTS D'ERREUR
Affiche les 10 derniers rapports d'erreur de la chaudière
Lorsqu'un message affiche "NO ERRORS", aucun code d'erreur n'a été enregistré Lorsqu'un message affiche "NOT AVAILABLE" : aucune disponibilité ou attendre l'envoi de détails
= erreur précédente
Seule le numéro est affiché, par ex., pour E02: défaut 2). Se reporter à la documentation technique de la chaudière pour obtenir plus d'explications sur les codes d'erreur.
1 = dernière erreur survenue 2 = avant-dernière erreur survenue 3 = avant-avant-dernière erreur etc.
3.4 LANG = MENU DES LANGUES
Réglage des langues de l'affichage
À l'exception de la français, les touches directionnelles peuvent être utilisées pour sélectionner l'hollandais ou l'allemand.
Appuyez sur la touche (OK) pour confirmer le réglage
En appuyant sur la touche menu, le réglage de la langue affichée sera sélectionné.
3.5 PAR = MENU DU PARAMÈTRE DE CHAUDIÈRE
Fonction non disponible.
3.6 PARC = MENU PARAMÈTRE
Fonction non disponible

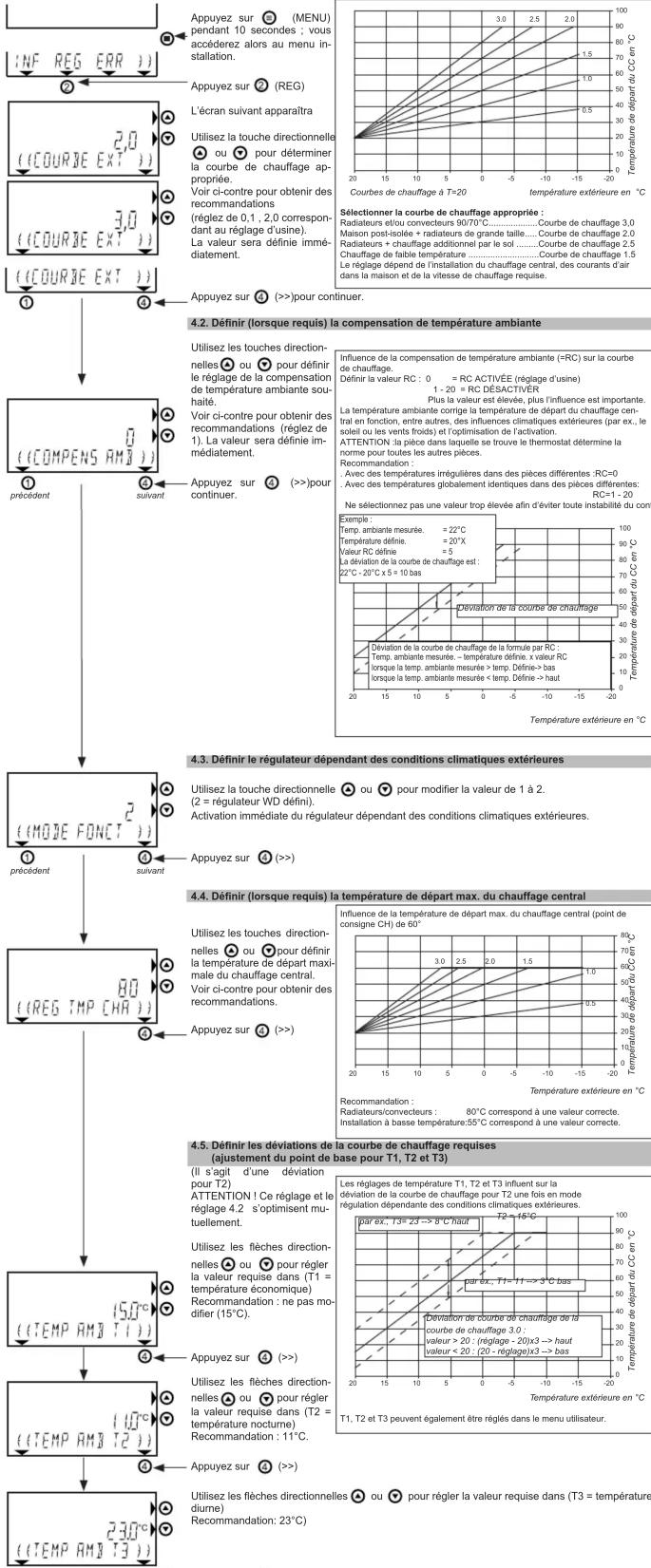

4. RÉGLAGE DU RÉGULATEUR DÉPENDANT À 100% DES CONDITIONS CLIMATIQUES
4.1. Déterminer la courbe de chauffage appropriée
Appuyez sur (MENU) pendant 10 secondes pour accéder à nouveau à l'affichage standard.
Le régulateur dépendant à 100% des conditions climatiques extérieures est désormais réglé.
Sélectionner la courbe de chauffage appropriée
Radiateurs et/ou convecteurs 90/70°C.....Courbe de chauffage 3,0 Maison post-isolée + radiateurs de grande taille.....Courbe de chauffage 2.0 Radiateurs + chauffage additionnel par le sol.....Courbe de chauffage 2.5 Chauffage de faible température.....Courbe de chauffage 1.5 Le réglage dépend de l'installation du chauffage central, des courants d'air dans la maison et de la vitesse de chauffage requise.
4.2. Définir (lorsque requis) la compensation de température ambiante
Utilisez les touches direction-
nelles ⬆ ou ⬇ pour définir le réglage de la compensation de température ambiante souhaité. Voir ci-contre pour obtenir des recommandations (réglez de 1). La valeur sera définie immédiatement.
Appuyez sur ④ (>>)pour continuer.

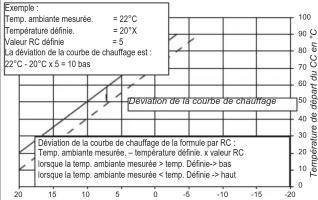

Influence de la compensation de température ambiante (=RC) sur la courbe de chauffage.
= RC ACTIVÉE (réglage d'usine)
1 - 20 = RC DÉSACTIVÉR
Plus la valeur est élevée, plus l'influence est importante. La température ambiante corrige la température de départ du chauffage central en fonction, entre autres, des influences climatiques extérieures (par ex., le soleil ou les vents froids) et l'optimisation de l'activation.
ATTENTION : la pièce dans laquelle se trouve le thermostat détermine la norme pour toutes les autres pièces.
. Avec des températures irrégulières dans des pièces différentes :RC=0 . Avec des températures globalement identiques dans des pièces différentes: RC=1 - 20
Ne sélectionnez pas une valeur trop élevée afin d'éviter toute instabilité du contrôle!
line
| Time (min) | Temp. ambiante mesurée. = 22°C | Température définie. = 20°C x Value RC | |---|---|---| | 20 | - | - | | 15 | - | - | | 10 | - | - | | 5 | - | - | | 0 | - | - | | -5 | - | - | | -10 | - | - | | -15 | - | - | | -20 | - | - |Température extérieure en °C
Utilisez les touches directionnelles ⚠ ou ⚼ pour définir la température de départ maximale du chauffage central. Voir ci-contre pour obtenir des recommandations.
Appuyez sur ④ (>>)
line

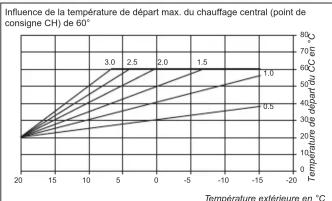

Influence de la température de départ max. du chauffage central (point de consigne CH) de 60° | Température extérieure en °C | 3.0 | 2.5 | 2.0 | 1.5 | 1.0 | 0.5 | |---|---|---|---|---|---|---| | 20 | 80 | 75 | 70 | 65 | 60 | 55 | | 15 | 70 | 65 | 60 | 55 | 50 | 45 | | 10 | 60 | 55 | 50 | 45 | 40 | 35 | | 5 | 50 | 45 | 40 | 35 | 30 | 25 | | 0 | 40 | 35 | 30 | 25 | 20 | 15 | | -5 | 30 | 25 | 20 | 15 | 10 | 5 | | -10 | 20 | 15 | 10 | 5 | 0 | 0 | | -15 | 10 | 5 | 0 | 0 | -5 | -10 | | -20 | 0 | -5 | -10 | -15 | -20 | -25 |Recommandation : Radiateurs/convecteurs : 80°C correspond à une valeur correcte. Installation à basse température:55°C correspond à une valeur correcte

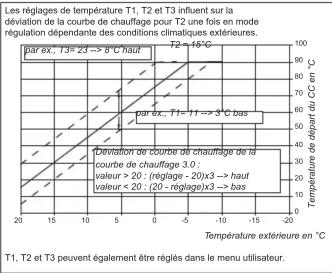

(ajustement du point de base pour T1, T2 et T3)
(Il s'agit d'une déviation pour T2) ATTENTION ! Ce réglage et l réglage 4.2 s'optimisent mutuellement.
Utilisez les flèches directionnelles ⬆ ou ⬇ pour régler la valeur requise dans (T1 = température économique) Recommandation : ne pas mo difier (15°C).
Appuyez sur ④ (>>)
Utilisez les flèches directionnelles ⚠ ou ⚡ pour régler la valeur requise dans (T2 = température nocturne) Recommandation : 11°C.
Appuyez sur ④ (>>)
es ⬆ ou ⬇ pour régler la valeur requise dans (T3 = température
Utilisez les flèches direct diurne) Recommandation: 23°C)
Appuyez sur (MENU) pendant 10 secondes pour accéder à nouveau à l'affichage standard.
Le régulateur dépendant à 100% des conditions climatiques extérieures est désormais réglé
