MODE D'EMPLOI AWOC 6360 S WHIRLPOOL

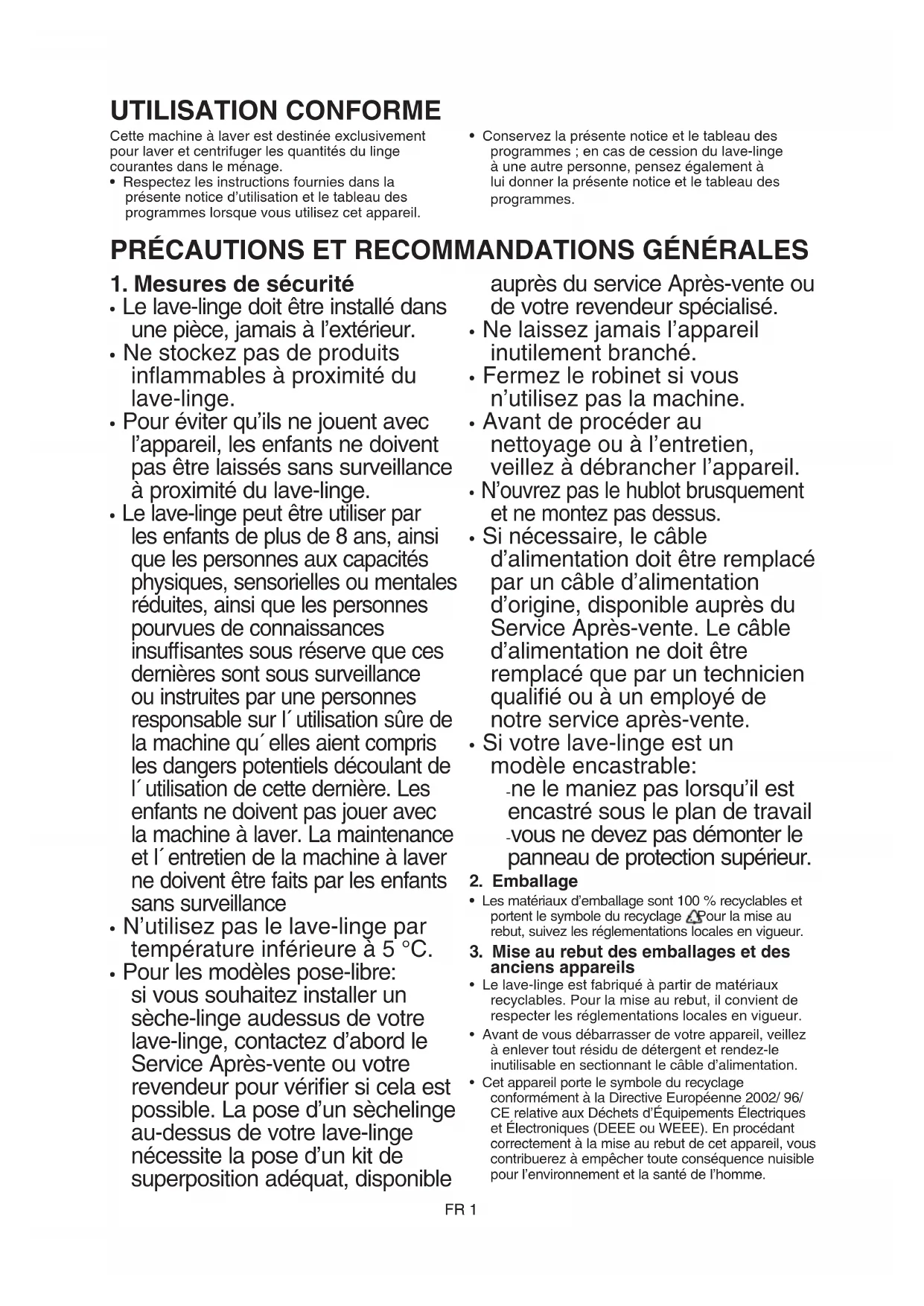

UTILISATION CONFORME Cette machine à laver est destinée exclusivement

pour laver et centrifuger les quantités du linge

courantes dans le ménage.

• Respectez les instructions fournies dans la

présente notice d’utilisation et le tableau des

programmes lorsque vous utilisez cet appareil.

• Conservez la présente notice et le tableau des

programmes ; en cas de cession du lave-linge

à une autre personne, pensez également à

lui donner la présente notice et le tableau des

PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES

1. Mesures de sécurité

• Le lave-linge doit être installé dans

une pièce, jamais à l’extérieur.

• Ne stockez pas de produits

inflammables à proximité du

• Pour éviter qu’ils ne jouent avec

l’appareil, les enfants ne doivent

pas être laissés sans surveillance

à proximité du lave-linge.

• Le lave-linge peut être utiliser par

les enfants de plus de 8 ans, ainsi

que les personnes aux capacités

physiques, sensorielles ou mentales

réduites, ainsi que les personnes

pourvues de connaissances

insuffisantes sous réserve que ces

dernières sont sous surveillance

ou instruites par une personnes

responsable sur l´utilisation sûre de

la machine qu´elles aient compris

les dangers potentiels découlant de

l´utilisation de cette dernière. Les

enfants ne doivent pas jouer avec

la machine à laver. La maintenance

et l´entretien de la machine à laver

ne doivent être faits par les enfants

• N’utilisez pas le lave-linge par

température inférieure à 5 °C.

• Pour les modèles pose-libre:

si vous souhaitez installer un

sèche-linge audessus de votre

lave-linge, contactez d’abord le

Service Après-vente ou votre

revendeur pour vérifier si cela est

possible. La pose d’un sèchelinge

au-dessus de votre lave-linge

nécessite la pose d’un kit de

superposition adéquat, disponible

auprès du service Après-vente ou

de votre revendeur spécialisé.

• Ne laissez jamais l’appareil

inutilement branché.

• Fermez le robinet si vous

n’utilisez pas la machine.

• Avant de procéder au

nettoyage ou à l’entretien,

veillez à débrancher l’appareil.

• N’ouvrez pas le hublot brusquement

et ne montez pas dessus.

• Si nécessaire, le câble

d’alimentation doit être remplacé

par un câble d’alimentation

d’origine, disponible auprès du

Service Après-vente. Le câble

d’alimentation ne doit être

remplacé que par un technicien

qualifié ou à un employé de

notre service après-vente.

• Si votre lave-linge est un

- ne le maniez pas lorsqu’il est

encastré sous le plan de travail

- vous ne devez pas démonter le

panneau de protection supérieur.

• Les matériaux d’emballage sont 100 % recyclables et

portent le symbole du recyclage . Pour la mise au

rebut, suivez les réglementations locales en vigueur.

3. Mise au rebut des emballages et des

• Le lave-linge est fabriqué à partir de matériaux

recyclables. Pour la mise au rebut, il convient de

respecter les réglementations locales en vigueur.

• Avant de vous débarrasser de votre appareil, veillez

à enlever tout résidu de détergent et rendez-le

inutilisable en sectionnant le câble d’alimentation.

• Cet appareil porte le symbole du recyclage

conformément à la Directive Européenne 2002/ 96/

CE relative aux Déchets d’Équipements Électriques

et Électroniques (DEEE ou WEEE). En procédant

correctement à la mise au rebut de cet appareil, vous

contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.FR 2

• Le symbole présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce

produit ne peut en aucun cas être traité comme

déchet ménager. Il doit par conséquent être

remis à un centre de collecte des déchets chargé

du recyclage des équipements électriques et

électroniques. La mise au rebut doit être conforme

à la réglementation environnementale locale

relative à la gestion des déchets. Pour obtenir

de plus amples informations sur le traitement,

la récupération et le recyclage de ce produit,

contactez le service municipal ou la déchetterie de

votre ville, voire le revendeur du produit.

• N’installez pas le lave-linge dans une pièce

exposée au gel. Le cas échéant, assurez-vous

que le lave-linge est correctement vidangé après

chaque utilisation :

• Débranchez le(s) tuyau(x) d’arrivée d’eau

du robinet d’eau et laissez l’eau s’écouler

• Retirez le tuyau de vidange du siphon ou du

lavabo, et laissez l’eau s’écouler complètement.

• Videz l’eau restant dans l’appareil en suivant les

instructions figurant dans le chapitre “Vidange

de l’eau résiduelle”; pour les modèles pose-libre:

inclinez l’appareil vers l’avant (deux personnes

sont nécessaires) pour permettre l’évacuation

complète de l’eau résiduelle.

5. EC Declaration of Conformity

• Cet appareil répond aux exigences des normes

européennes suivantes : 2006/95/EC relative

à la basse tension 2004/108/EC relative à la

compatibilité électromagnétique

Le fabricant décline toute responsabilité en cas

d’endommagement du linge résultant d’instructions

d’entretien incorrectes ou inadéquates fournies avec

le vêtement ou l’article.

AVANT D’UTILISER LE LAVE-LINGE

1. Retrait de l’emballage et vérification

• Après avoir déballé le lave-linge, vérifiez qu’il n’a

pas été endommagé pendant le transport. En cas

de doute, n’utilisez pas la machine. Contactez le

Service Après-vente ou votre revendeur local.

• Les matériaux d’emballage (sachets en plastique,

éléments en polystyrène, etc.) doivent être tenus

hors de portée des enfants, car ils constituent une

source potentielle de danger.

• Si la machine a été exposée au froid avant d’être

livrée, maintenez-la à température ambiante pendant

quelques heures avant de la mettre en marche.

2. Retrait du bridage de transport

• Le lave-linge est doté d’un bridage de transport

prévu pour éviter d’endommager l’intérieur de

l’appareil pendant le transport. Avant de mettre

l’appareil en service, il faut OBLIGATOIREMENT

retirer le bridage de transport.

• Une fois cette opération terminée, fermez les ouvertures

à l’aide des 4 capuchons en plastique fournis.

3. Installation du lave-linge

• Retirez le film de protection du bandeau de

commandes (s’il est présent).

• Ne déplacez jamais l’appareil en le tenant par le

• Placez l’appareil sur un sol plat et stable, si

possible dans un coin de la pièce.

• Assurez-vous que les quatre pieds reposent

correctement sur le sol et que la machine est de

niveau (utilisez un niveau à bulle).

• En cas de plancher en bois ou parquet flottant

(tels que parquet ou planchers laminés) placer la

machine à laver sur un panneau aux dimensions

minima de 60 x 60 cm et d´une épaisseur

minimum de 3 cm, fixé au plancher par l´

intermédiaire des vis.

• Assurez-vous que les bouches de ventilation à la

base de votre lave-linge (selon modèle) ne sont

pas obstruées par de la moquette ou autre.

• Raccordez le tuyau d’arrivée d’eau conformément

aux prescriptions de votre compagnie de

• Pour les modèles à vanne d’arrivée unique: eau froide.

• Pour les modèles à deux vannes d’arrivée: eau

froide ET eau chaude, ou eau froide seulement

(voir le chapitre “Notice d´installation”).

• Robinet d’eau : Raccord tuyau fileté de 3/4”

• Pression de l’eau (pression du débit): 100 -1000

• Utilisez exclusivement des tuyaux neufs pour

connecter votre lave-linge à l’arrivée d’eau.

N’utilisez en aucun cas de tuyaux usagés ; mettez

• Pour les modèles à remplissage chaud : la température

de l’eau chaude à l’arrivée ne doit pas dépasser 60 °C.

• Brancher de manière solide le tuyau d’évacuation

au syphon ou à un tuyau de canalisation différent.

• Si le lave-linge est connecté à un système de

vidange intégré, assurez-vous que ce dernier est

équipé d’un évent pour empêcher le remplissage

et la vidange d’eau simultanés (effet de siphon).

6. Raccordement électrique

• Les raccordements électriques doivent être

réalisés par un technicien qualifié, en conformité

avec les instructions du fabricant et les normes

locales en vigueur en matière de sécurité.

• Les données techniques (tension, puissance et

fusible) figurent sur la plaque signalétique située à

l’intérieur du hublot.

• L’appareil doit être branché au réseau au

moyen d’une prise de terre, conformément aux

réglementations en vigueur. La mise à la terre

de l’appareil est obligatoire aux termes de la loi.

Le fabricant décline toute responsabilité en cas

de dommages corporels ou matériels résultant

directement ou indirectement du non-respect des

instructions ci-dessus.

• N’utilisez ni rallonge, ni adaptateur multiple.

• L’accès à la prise secteur ou la déconnexion du

secteur via un interrupteur bipolaire doit être

possible à tout moment après l’installation.

• N’utilisez en aucun cas la machine si elle a été

endommagée pendant le transport. Informez-en le

Service Après-vente.

• Le remplacement du câble d’alimentation doit être

exclusivement réalisé par le service après-vente.

• En cas de mise en place d´un disjoncteur de protection,

utiliser de préférence le type à la référence .FR 3

DESCRIPTION DU LAVE-LINGE

a. Plan de travail (pour les modèles pose-libre)

/ Panneau de protection supérieur (pour les

modèles encastrables)

c. Bandeau de commandes

d. Plaque signalétique (à l’intérieur du hublot)

f. Accès à la pompe avec filtre et au tuyau de

vidange d’urgence (selon modèle) derrière la

• Pour ouvrir le hublot, appuyez sur la poignée

intérieure et tirez vers vous.

• Fermez le hublot sans forcer. Il est verrouillé

lorsque vous entendez un déclic.

AVANT LE PREMIER CYCLE DE LAVAGE Afin d’évacuer l’eau qui a stagné dans la machine

suite aux tests effectués par le fabricant, nous vous

recommandons de lancer un cycle de lavage court

sans charger le tambour.

1. Ouvrez le robinet.

2. Fermez le hublot de l’appareil.

3. Verser une petite quantité de la lessive (maximum

1/3 de la quantité recommandée par le fabricant

pour le linge peu sale) dans le compartiment de

lavage principal du bac à produits.

4. Sélectionnez et démarrez le programme

“Synthétiques” à 60 °C (voir le Tableau des

AVANT LE PREMIER CYCLE DE LAVAGE Tri du linge

1. Triez le linge suivant…

• Le type de tissu / le symbole de l’étiquette

Coton, tissus mixtes, synthétiques, laine, linge

Séparez le linge de couleur du linge blanc. Lavez

séparément le linge de couleur neuf.

Remplissez le tambour en alternant les grandes

et les petites pièces afin d’améliorer l’efficacité de

lavage et la répartition du linge dans le tambour.

• La catégorie du linge.

Lavez séparément le linge délicat : Sélectionnez

le programme approprié pour la laine lavable en

machine , les rideaux et autres textiles délicats.

Retirez tous les crochets des rideaux ou placez les

rideaux avec leurs crochets dans un sac à linge.

Utilisez le programme spécial pour linge délicat.

Lavez les bas en nylon, les ceintures et autres

petites pièces ainsi que le linge avec agrafes

(soutiens-gorge, par exemple) dans un sac à

linge ou dans une taie d’oreiller avec fermeture à

2. Videz les poches Les pièces de monnaie,

épingles de sûreté, etc. risquent d’endommager le

linge, le tambour et la cuve.

3. Fermetures Fermez les fermetures à glissière, les

boutons et les agrafes ; attachez les ceintures et

Traitement des taches

• En règle générale, les taches de sang, de lait,

d’oeuf et autres substances organiques se

nettoient déjà bien lors de la phase enzymatique

automatique du programme.

• Pour les taches de vin rouge, de café, de thé,

d’herbe, de fruits, etc., ajoutez un détachant dans

le compartiment principal du bac à produits.

• Au besoin, prétraitez les taches tenaces au moyen

Teinture et décoloration

• Utilisez exclusivement des teintures et des produits

de blanchiment recommandés pour les lave-linge.

• Respectez les instructions du fabricant.

• Les composants en plastique et en caoutchouc

à l’intérieur de l’appareil peuvent changer de

couleur au contact des produits de teinture ou de

1. Ouvrez le hublot.

2. Introduisez le linge, pièce par pièce, dans le

tambour, sans surcharger le lave-linge. Respectez

les poids de chargement indiqués dans le tableau

des programmes. (le fait de surcharger la machine

donnera un résultat moins satisfaisant et froissera

3. Fermez le hublot de l’appareil.FR 4

DÉTERGENTS ET PRODUITS ADDITIFS Conservez le détergent et les produits additifs

dans un endroit sec, hors de portée des

N’utilisez pas de solvants (de l’essence

térébenthine, par exemple). Ne lavez jamais en

machine des tissus ayant été traités avec du

solvant ou des liquides inflammables.

Utilisez uniquement du détergent et des produits

additifs destinés à une utilisation dans des

lavelinge domestiques.

Respecter les consignes sur les linges.

Le choix du détergent dépend:

• De la température de lavage.

• Du type et du degré de salissure

Du type de tissu Type de détergent

Linge blanc résistant

(eau froide - 95 °C):

lessive très efficace avec

(eau froide - 40 °C):

lessive fines avec blan-

chissant et/ou un produit

d´éclaircissement optique

Couleurs clairs/pastels

(eau froide - 60 °C):

lessive fines avec blan-

chissant et/ou un produit

d´éclaircissement optique

(eau froide - 60 °C):

lessive pour linge coloré

sans blanchissant/produit

d´éclaircissement optique

Couleur noire/couleurs

(eau froide - 60 °C):

lessives spécifiques pou linge

Pour le linge nécessitant un lavage et un traitement

spécifique (i.e. laine ou microfibre) il est recommandé

d´utiliser les lessives et agents de trempage ou

un adoucissant disponible sur le marché. D´autres

informations sont trouvables sur le site www.

Si vous sélectionnez l’option “Prélavage”

n’utilisez pas de détergent liquide pour le lavage

Le lessive liquide ne doit pas être utilisé dans le

cas du Démarrage différé du cycle/Fin de cycle

Respectez les doses recommandées et spécifiées

sur l’emballage des détergents. Elles dépendent :

• du type et du degré de salissure

• de la quantité de linge

- pleine charge : selon les recommandations du

- demi-charge: 3/4 des doses prescrites pour une

- charge minimale (environ 1 kg): 1/2 des doses

prescrites pour une charge complète

En l’absence de référence à une charge de linge

spécifique sur l’emballage du détergent : les

fabricants de détergents basent généralement

leurs recommandations de dosage sur 4,5 kg de

linge pour un détergent puissant, et 2,5 kg de linge

pour un détergent pour linge délicat.

• de la dureté de l’eau (renseignez-vous auprès de

votre compagnie de distribution d’eau). L’eau douce

nécessite moins de détergent que l’eau calcaire.

Un surdosage de détergent peut entraîner une

formation excessive de mousse et réduire

l’efficacité du lavage.Si le lave-linge détecte une

quantité trop importante de mousse, il peut bloquer

l’essorage, ou augmenter la durée du programme

et la consommation d’eau (voir également les

remarques sur la formation de mousse dans le

chapitre “Diagnostic rapide”). Un dosage de détergent

insuffisant peut rendre lelinge gris et provoquer des

dépôts de calcaire sur larésistance, le tambour et les

Dosage du détergent et des produits

Compartiment prélavage

• Lessive pour prélavage (seulement suite à

l´activation du mode “Prélavage”)

Compartiment lavage général

• Lessive pour lavage général (à mettre pour

tous programmes de lavage)

• Détachage (option)

• Adoucisseur (option; préconisé pour classe de

dureté de l´eau 4 ou plus)

Compartiment pour adoucissant

• Adoucissant (option)

• Amidon diluée dans l´eau (option)

Ne pas dépasser le niveau indiqué par “MAX” lors du

dosage des lessives et adoucissants.

Si vous utilisez du détergent liquide, fermez le bac à

produits immédiatement après avoir versé le détergent.

Pour plus d´informations relatives à l´utilisation des

détergents et des adoucissants pour les différents

modes, consulter le tableau de programmes livré

Si vous utilisez de l’eau de Javel

• Lavez votre linge avec le programme désiré

(Coton, Synthétique), en ajoutant la quantité d’eau

de Javel appropriée dans le compartiment de

l’ASSOUPLISSANT (refermez soigneusement le

• Dès le programme de lavage terminé, démarrez

un cycle de “Rinçage et Essorage” pour éliminer

l’odeur résiduelle d’eau de Javel ; si vous voulez,

vous pouvez ajouter de l’adoucissant.

• Ne versez jamais l’eau de Javel et l’assouplissant

simultanément dans le compartiment.

• Choisissez de préférence un produit de

blanchiment à base d’oxygène ; le cas échéant,

conformez-vous aux instructions du fabricant.

En cas d’utilisation d’amidon

• Sélectionnez le programme “Rinçage et essorage”,

et contrôlez que la vitesse est réduite à 800 tr/min.

• Démarrez le programme, tirez le bac à produits

vers vous de façon à ce que puissiez voir environ 3

cm du compartiment assouplissant.

• Versez la solution d’amidon dans le compartiment

assouplissant lorsque l’eau s’écoule dans le bac à

VIDANGE DE L’EAU RÉSIDUELLE/NETTOYAGE DU FILTRE Nous vous recommandons de contrôler et de nettoyer

régulièrement le filtre, au moins deux ou trois fois par

• En cas d’activation du voyant “Nettoyer filtre :

• Si le lave-linge ne vidange pas correctement ou

• Si le lave-linge se trouve dans une pièce exposée

au gel, l’eau résiduelle doit être vidangée

après chaque utilisation de façon à éviter un

endommagement du lave-linge.

REMARQUE IMPORTANTE : avant de vider le filtre,

attendez que le tuyau d’eau soit froid.

1. Arrêtez et débranchez l’appareil.

2. Pour ouvrir la plinthe (selon modèle) :

- Poussez les languettes droite et gauche (le cas

échéant) vers le bas pour libérer et retirer la

- Retirez la plinthe à l’aide du siphon présent dans

le bac à produits : poussez à la main un côté de

la plinthe vers le bas, puis introduisez le “nez” du

siphon dans l’espace situé entre la plinthe et le

panneau avant et dégagez la plinthe (fig. 4).

- Pour les modèles encastrables: démontez le

socle du bloc de cuisine.

3. Placez un récipient à proximité du lave-linge.

4. Si votre lave-linge est équipé d’un tuyau de

vidange d’urgence : Libérez le tuyau de vidange

d’urgence du clip de fixation ou extrayez-le de

la base du lave-linge (selon modèle). Si votre

lave-linge n’est doté d’aucun tuyau de vidange

d’urgence: placez un récipient large et plat sous

le filtre (fig. 6). Ignorez les étapes 5 à 8 et passez

directement à l’étape 9.

5. Maintenez l’extrémité du tuyau de vidange d’urgence

dans le récipient et retirez l’obturateur (fig. 5).

6. Attendez l’écoulement complet de l’eau, puis

réinstallez l’obturateur sur l’extrémité du tuyau (fig. 7).

7. Réinstallez le tuyau de vidange d’urgence sur le

clip de fixation ou réintroduisez-le dans la base du

lave-linge (selon modèle).

8. Placez un linge en coton absorbant (une serviette,

par exemple) sur le sol, devant le filtre.

9. Ouvrez doucement le filtre en le tournant dans le sens

contraire des aiguilles d’une montre (fig. 8): attendez

que toute l’eau se soit écoulée, puis dévissez

complètement le filtre et retirez- le.

10. Seulement pour vidanger de l’eau résiduelle (les modèles

pose-libre): inclinez délicatement le lave-linge vers l’avant

(l’aide d’une deuxième personne est nécessaire) pour

permettre l’évacuation complète de l’eau.

11. Seulement pour nettoyer le filtre: nettoyez le filtre

et son logement. Vérifiez que le rotor de la pompe

tourne librement dans le logement du filtre.

12. Réinsérez le filtre et vissez-le en le tournant au

maximum dans le sens des aiguilles d’une montre.

13. Versez 1 litre d’eau environ dans le bac à produits

afin de réactiver le système “Économique”. Vérifiez

que le filtre est correctement installé et fixé, et

qu’aucun écoulement d’eau n’a lieu.

14. Réinstallez la plinthe (fig. 9). Si nécessaire,

inclinez légèrement le lave-linge vers l’arrière pour

réaliser cette opération (l’aide d’une deuxième

personne est nécessaire). Pour les modèles

encastrables: remontez le socle du bloc de cuisine.

15. Branchez le lave-linge. L’appareil est à présent

NETTOYAGE ET ENTRETIEN Toujours débrancher la machine à laver avant de faire tout l’entretien.

Nettoyage du bac à produits

1. Tirez le bac à produits vers vous, jusqu’à la butée.

Appuyez avec un doigt sur la partie du siphon

portant l’inscription “PUSH” (fig. 10) pour débloquer

le bac, puis extrayez-le en le tirant vers vous.

2. Retirez le siphon du compartiment “Assouplissant”

en le tirant vers le hautt (fig. 11).

3. Lavez toutes les pièces à l’eau courante.

4. Nettoyez le logement du bac à produits à l’aide

5. Réinstallez le siphon dans le compartiment

“Assouplissant” en le poussant jusqu’à ce qu’il

s’encliquette. Remettez ensuite le bac à produits

en place en le poussant dans son logement.

Tuyau d’arrivée d’eau (fig. 12, 13 or 14, dépend

Vérifier régulièrement l’état du tuyau - aucune casse ni

rupture. Si un défaut est visible sur le tuyau d’arrivée d’eau,

remplacez-le par un nouveau tuyau du même type, disponible

chez le service dépannage ou au point de vente spécialisé.

Si le tuyau d’arrivée d’eau de votre machine à laver

correspond avec le type du tuyau sur la figure 13 et

la machine ne prend pas d’eau, vérifier l’indicateur de

la vanne de sécurité (A). S’il est rouge, la fonction de

sécurité du tuyau pour arrêter l’eau a été activé, le tuyau

doit donc être remplacé par un nouveau tuyau du même

type, disponible chez le service dépannage ou au point

de vente spécialisé. Lors du dévissage du tuyau d´arrivée

d´eau représenté sur la figure 13, il faut appuyer sur le

levier de déblocage (B) vers le bas (si disponible).

Si votre tuyau d’arrivée d’eau possède une couche de surface

transparente (fig. 14), vérifiez régulièrement sa couleur. Si

la couleur devient plus foncée, le tuyau a une rupture et doit

donc être remplacé. Appelez le service dépannage ou le

technicien spécialisé pour remplacer le tuyau.

Nettoyage du filtre situé dans le(s)

tuyau(x) d’arrivée d’eau

1. Fermez le robinet et desserrez le tuyau d’arrivée

d’eau au niveau du bouchon.

2. Nettoyez le filtre interne et revissez le tuyau

d’arrivée d’eau sur le robinet.

3. Dévissez ensuite le tuyau d’arrivée d’eau à

l’arrière de la machine.

4. Enlevez le filtre de la machine au moyen de pinces

5. Replacez le filtre et revissez le tuyau d’arrivée

6. Ouvrez le robinet et vérifiez l’étanchéité des

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon mou et humide. Frottez

avec un essuie-tout doux.

Intérieur de l’appareil

• Après chaque lavage, laissez le hublot entrouvert

pour permettre le séchage du tambour.

• Si vous ne lavez jamais ou rarement du linge à

95° C, nous vous conseillons de lancer de temps à

autre un cycle à 95°C sans charger le tambour, en

ajoutant un peu de détergent. Vous maintiendrez

ainsi l’intérieur de l’appareil parfaitement propre.FR 6

• Séchez le joint du hublot à l’aide d’un linge

en coton absorbant après chaque lavage;

assurezvous que le joint de porte est totalement

sec avant de refermer le hublot du lave-linge vide.

• Vérifiez régulièrement l’état du joint du hublot.

• Contrôlez et nettoyez régulièrement le filtre,

au moins deux à trois fois par an (voir chapitre

“Vidange de l’eau résiduelle/Nettoyage du filtre”).

N’utilisez pas de détergents contenant des solvants,

de poudre à récurer, de verre ou de détergents

universels et de liquides inflammables. Tous ces

produits précités peuvent endommager les surfaces

plastiques ou d’autres parties de l’appareil

HUMIDITÉ RÉSIDUELLE SUITE A L´ESSORAGE Le taux d´humidité du linge suite à l´essorage dépend

notamment du type de textile, du programme sélectionné

et de la vitesse d´essorage. Le taux le plus bas peut

être obtenu en sélectionnant le programme de lavage

en fonction de la plaque signalétique relative à l´énergie

avec une vitesse d´essorage maximum. Ce programme

est indiqué dans un tableau particulier de programmes

„Programme auquel se réfère la plaque signalétique“.

Vous trouverez ci-dessous un récapitulatif concernant

l´humidité résiduelle (en %) par rapport aux différentes

classe d´efficacité d´essorage:

TRANSPORT/DÉPLACEMENT Ne déplacez jamais l’appareil en le saisissant par le

plan de travail (si disponible).

1. Débranchez l’appareil.

2. Fermez le robinet.

3. Vérifiez que le hublot est correctement fermé et

que le bac à produits est repoussé à fond.

4. Débranchez les tuyaux d’arrivée d’eau et de

5. Laissez s’écouler l’eau encore présente dans les

tuyaux et dans l’appareil (voir “Nettoyage du filtre /

Vidange de l’eau résiduelle”).

6. Installez le bridage de transport (obligatoire).

ACCESSOIRES Pour certains modèles pose-libre, les éléments suiv-

ants sont disponibles auprès du service après-vente

ou de votre revendeur spécialisé :

• Un tiroir support à installer sous le lave-linge.

Il rehausse l’appareil de façon à en faciliter le

chargement et le déchargement. Il vous permet

de moins vous baisser pour accéder à la porte.

Il constitue en outre une excellente solution de

• Un kit de superposition permettant l’installation

d’un sèche-linge au-dessus du lavelinge.

• Un kit de superposition avec étagère permettant

l’installation d’un sèche-linge audessus du

lave-linge pour un gain de place, et facilitant le

chargement et le déchargement du sèche-linge

dans cette position surélevée.

• Un kit panneau de protection permettant

l’encastrement du lave-linge sous un plan de

travail de cuisine, par exemple. Vérifiez si votre

modèle de lave-linge est compatible avec ce

kit auprès du service après-vente ou de votre

revendeur spécialisé.

SERVICE APRÈS-VENTE Avant de contacter le Service Après-vente:

1. Vérifiez s’il n’est pas possible de remédier

vousmême au défaut (voir le chapitre “Diagnostic

2. Redémarrez le programme pour vérifier que

l’inconvénient a été éliminé.

3. Si l’appareil ne fonctionne toujours pas

correctement, contactez le Service Après-vente.

Communiquez les informations suivantes:

• Le modèle de lave-linge

• Le code Service (numéro figurant après l’indication

L’étiquette Service Après-vente se trouve à

l’intérieur du hublot.

• Votre adresse complète.

• Votre numéro de téléphone ainsi que l’indicatif

régional. Les numéros de téléphone et les

adresses des services après-vente sont indiqués

sur la carte de garantie. Vous pouvez également

contacter le revendeur de l’appareil.

Taux résiduel d´humidité

A (= le plus efficace) moins de 45

ou plus, mais moins de 54

ou plus, mais moins de 63

ou plus, mais moins de 72

ou plus, mais moins de 81FR 7

DIAGNOSTIC RAPIDE Votre lave-linge est équipé de systèmes de sécurité automatiques qui détectent les anomalies et permettent

au système de sécurité de réagir en conséquence. Ces pannes ne sont généralement pas graves et peuvent

être résolues en quelques minutes.

Problème Causes - Solutions - Conseils

L’appareil ne démarre pas,

aucun voyant ne s’allume

• La fiche n’est pas insérée correctement dans la prise de courant.

• La prise de courant ou le fusible ne fonctionne pas correctement (testez-

les à l’aide d’une lampe de table ou d’un appareil similaire).

L’appareil ne démarre pas

malgré l’activation de la

touche “Départ (Pause)”

• Le hublot n’est pas correctement fermé.

• La fonction “Sécurité enfants/Verrouillage touches” a été activée

(selon modèle). Pour déverrouiller les touches, appuyez simultanément

sur les deux touches dotées du symbole de clé et maintenez-les

enfoncées pendant 3 secondes minimum. Le symbole de clé disparaît

de l’afficheur et le programme peut être démarré.

L’appareil s’arrête en cours

de programme et le voyant

”Départ (Pause)” clignote

• L’option “Arrêt cuve pleine” est activée. Pour l´essorage du linge

appuyer sur le bouton “Départ (Pause)”. Pour faire évacuer de l´eau

sans essorage sélectionner le programme „Vidange“ (si disponible)

ou maintenir appuyé le bouton „Reset/Vidange“ pendant au moins 3

• Le programme a été modifié. Sélectionnez à nouveau le programme

souhaité et appuyez sur la touche “Départ (Pause)”.

• Le programme a été interrompu et la porte a été éventuellement ouverte.

Fermez la porte et redémarrez le programme en appuyant sur la touche

• Le système de sécurité de l’appareil a été activé (voir “Description des

voyants de panne” dans le tableau des programmes).

• Le robinet d’arrivée d’eau est fermé ou le tuyau d’arrivée d’eau est plié

ou obstrué (le voyant “Robinet fermé” s’allume).

Des résidus de détergent

et de produits additifs sont

présents dans le bac à

• La quantité d’eau à l’arrivée est insuffisante ; il est possible que les filtres

du conduit d’arrivée d’eau soient obstrués (voir “Nettoyage et entretien”).

L’appareil bouge pendant

• Le bridage de transport n’a pas été retiré ; le bridage de transport doit

impérativement être retiré avant la mise en service du lave-linge.

• L’appareil n’est pas de niveau/ne repose pas fermement sur ses quatre

pieds (voir le Manuel d’installation séparé).

• Un déséquilibre lors de l´essorage fait arrêter le cycle d´essorage pour

protéger la machine à laver contre sa détérioration (voir „Déséquilibre

lors de l´essorage“).

• Une formation excessive de mousse empêche l’essorage ; sélectionnez

et démarrez le programme “Rinçage et Essorage”. Évitez d’utiliser une

quantité excessive de détergent (voir “Détergents et produits additifs”).

• La touche “Essorage” a été réglée sur une vitesse d’essorage réduite.

“Le déséquilibre lors de

l´essorage“ le voyant

„Essorage/Vidange“ d´eau

clignote sur l´écran ou

c´est la vitesses/tours

d´essorage qui clignote, ou

bien le voyant de la vitesse

d´essorage clignote une

fois le programme fini (en

fonction du modèle). Le linge

est toujours mouillé.

Le déséquilibre du volume de la machine durant l´essorage a arrêté le

cycle, afin de protéger la machine à laver contre sa détérioration. C´est

bien pour cela que le linge est toujours mouillé.

Les raisons possibles du déséquilibre sont: volume insuffisant de linge

(seulement quelques grandes pièces absorbantes telles que serviettes) ou

pièces grandes/lourdes de linge.

• Si possible, ne pas faire laver les petits volumes de linge.

• Lors du lavage de pièces grandes ou lourdes il est recommandé

d´ajouter également les pièces des dimensions différentes.

Pour essorer un linge mouillé, ajouter le linge de diverses dimensions,

sélectionner et lancer le programme „Rinçage et Essorage“.

Le lave-linge s’arrête

plusieurs minutes au milieu

d’un programme en cours;

le programme de lavage ne

semble pas progresser

Fonction normale du lave-linge permettant une optimisation de la phase de

rinçage. Une telle pause peut être le résultat de l’utilisation d’une quantité

trop importante de détergent ; le lave-linge interrompt automatiquement le

programme de façon à permettre la réduction de la quantité de mousse.

Cette pause peut être répétée plusieurs fois jusqu’à ce que la réduction

de la quantité de mousse soit suffisante pour permettre la poursuite du

cycle de lavage. Si la mousse persiste, le voyant rouge “Service” s’allume

et l’indication “F18” ou “Fod” s’affiche. Le cas échéant, reportezvous aux

instructions relatives au voyant “Service” dans les pages suivantes.FR 8

Problème Causes - Solutions - Conseils

sur le linge après le

Les traces blanches sur les tissus noirs sont provoquées par des composants

insolubles des détergents en poudre sans phosphate. - Évitez de surdoser le

détergent. Utilisez un détergent liquide. Si possible, sélectionnez l’option “Rinçage

Plus”. Brossez le linge.

que le temps indiqué

Fonction normale du lave-linge permettant une adaptation à des facteurs pouvant

influencer la durée du programme, tels qu’une formation excessive de mousse, un

déséquilibre de charge provoqué par des articles lourds, une montée en température

moins rapide en raison d’une température basse de l’eau à l’arrivée, etc. Le sys-

tème de détection du lavelinge adapte en outre la durée du programme au volume

de linge à laver. En fonction de ces facteurs, la durée est recalculée en cours de

programme et mise à jour si nécessaire. Le cas échéant, une animation apparaît

dans la zone d’affichage (selon modèle) pendant la période de calcul. Pour les

petites charges, le programme peut avoir une durée jusqu’à 50 % inférieure à la

durée indiquée dans le tableau des programmes.

Description des voyants de panne

Indication sur l’écran

d’affichage (selon modèle)

Description - Causes - Solutions

l’exception de “F18” et “F24”)

“Panne du module électrique” Appuyez sur la touche

“Annulation/RàZ” pendant au moins 3 secondes.

Peut s’afficher en cas de lavage de linge très ab-

sorbant ou en cas de volume de linge à laver trop

important pour un programme destiné à des charges

réduites. Ne surchargez pas le lave-linge. Appuyez

sur la touche “Annulation/RàZ” pendant au moins 3

secondes pour arrêter le programme. Sélectionnez et

démarrez le programme “Rinçage et Essorage” pour

terminer correctement le programme de lavage.

“Panne d’hydrosécurité” Positionnez le sélecteur de

programme sur “Arrêt/O”, débranchez la fiche de la prise

secteur et fermez le robinet d’eau. Inclinez délicatement

le lave-linge vers l’avant (l’aide d’une deuxième personne

est nécessaire) pour permettre l’évacuation complète

de l’eau de la partie inférieure du lavelinge. Effectuez

ensuite les opérations suivantes : Rebranchez l’appareil.

Ouvrez le robinet d’eau (un écoulement immédiat d’eau

dans l’appareil sans que celui-ci ait été mis en marche

indique un problème. Le cas échéant, fermez le robinet

et contactez le service après-vente). Sélectionnez et

démarrez à nouveau le programme souhaité.

“Mousse excessive” Une quantité excessive de mousse a

interrompu le cycle de lavage. Si votre lave-linge est doté

d’une fonction “Aide au dosage” et que vous l’avez utilisée

: vérifiez si les dosages définis pour les différents groupes

de programmes correspondent aux dosages recomman-

dés pour les détergents utilisés (reportezvous aux informa-

tions détaillées figurant dans les instructions séparées de

la fonction “Aide au dosage”). Sélectionnez et démarrez le

programme “Rinçage et Essorage”. Sélectionnez ensuite à

nouveau le programme souhaité et démarrez-le en veillant

à utiliser moins de détergent. Reportezvous également à

la section “Le lave-linge s’arrête plusieurs minutes...” sur la

première page du chapitre Diagnostic rapide.FR 9

Description - Causes - Solutions

“Robinet d’eau fermé”

L’eau n’entre que lentement ou pas du tout. Le voyant “Départ(Pause)” clignote.

Effectuez les vérifications suivantes :

• Le robinet d’arrivée d’eau est complètement ouvert et la pression de l’eau est

• Le tuyau d’arrivée d’eau n’est pas plié.

• Le filtre du tuyau d’arrivée d’eau n’est pas obstrué (voir “Nettoyage et entretien”).

• L’eau se trouvant dans le tuyau d’arrivée d’eau n’est pas gelée.

• Le verre-regard de la soupape de sécurité du tuyau d’arrivée d’eau est rouge (si

votre appareil est équipé d’un tuyau d’arrivée d’eau comme illustré sur la figure

13, reportez-vous au chapitre précédent “Nettoyage et entretien”). Remplacez

le tuyau par un tuyau neuf identique, disponible auprès du service après-vente

ou de votre revendeur spécialisé.

Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche

“Départ(Pause)”. Si le problème persiste, contactez le service après-vente.

La vidange de l’eau ne s’effectue pas. L’appareil s’arrête à la phase correspondante

du programme. Débranchez l’appareil et effectuez les vérifications suivantes :

• Le tuyau de vidange n’est pas plié ni obstrué d’une façon ou d’une autre.

• Ni le filtre ni la pompe ne sont obstrués (voir le chapitre “Vidange de l’eau

résiduelle/Nettoyage du filtre”; attendez le refroidissement de l’eau avant de

vidanger l’appareil).

• Le tuyau de vidange n’est pas gelé.

Une fois le problème éliminé, appuyez sur la touche “Annulation/RàZ” pendant au

moins 3 secondes ; redémarrez ensuite le programme souhaité. Si le problème

persiste, contactez le service après-vente.

Si votre lave-linge n’est pas équipé d’un affichage du temps résiduel, essayez d’identifier laquelle des

situations décrites ci-dessus pourrait être à l’origine de la panne et suivez les instructions qui s’y rap-

GUIDE D’INSTALLATION Les images se trouvent sur la chemise de la

Pour les modèles encastrables: voir la „Notice

d’installation et de montage“, jointe séparément.

La présence de bruits, de vibrations excessives

at de fuites d´eau peut être due à une mauvaise

Pour les modèles pose-libre: SANS la tenir par le

ENLEVEZ LE BRIDAGE DE TRANSPORT!

- Il faut impérativement enlever le bridage

de transport afin de ne pas endommager

- Conservez le bridage de transport pour de

futurs déplacements de l’appareil; si ce cas se

présente, montez le bridage de transport en

suivant le sens inverse du démontage.

1. Désserer et dévisser les vis des 4 boulons de

tranport; utiliser la clé 13 mm (fig. 16a, b).

2. Ensuite, revisser les vis à 2 cm environ. Après,

sortitr les pièces en plastique de l´arrière de la

machine à laver en agitant et en tirant les vis (fig.

3. Les bouchons plastiques fournis avec la machine

sont à boucher les orifices, pour que ceux derniers

soient obturés (fig. 16f).

RÉGLAGE DES PIEDS La machine doit être installée sur une surface solide

et à niveau (si nécessaire utilisez un niveau).

Si la machine est placée sur un plancher en poutres

de bois, répartissez le poids en posant l’appareil sur

un panneau de contre-plaqué 60 x 60 cm et de 3 cm

d’épaisseur minimum, fermement vissé au sol.

Compensez les petites inégalités du sol en réglant les

pieds ; n’insérez sous les pieds ni morceaux de bois.

Dévisser manuellement les pieds de la machine à

laver en faisant 2-3 tours dans le sens d’une aiguille

d’une montre. Ensuite, débloquer l’écrou de sécurité

moyennant une clé 13 mm. (fig. 17, 18).

Soulevez légèrement la machine et réglez la hauteur

du pied en le faisant tourner (fig. 18).

Remarque importante: resserrez le contre-écrou en

le tournant dans le sens inverse des aiguilles d’une

montre vers le lave-linge (fig. 19, 20).

BRANCHEZ LE TUYAU D’ARRIVÉE D’EAU Si votre tuyau d’arrivée d’eau n’est pas installé, visser

à la main l’embout replié du tuyau sur la vanne située

sur la partie arrière de la machine (fig. 21, 22). Visser

à la main l’embout droit du tuyau sur le robinet, bien

• Veillez à ce que le tuyau ne soit pas plié !

• L’appareil ne doit en aucun cas être connecté au

mitigeur d’un chauffe-eau non pressurisé.

• Vérifiez l’étanchéité des raccordements en ouvrant

• Si le tuyau n’est pas suffisamment long,

remplacez- le par un tuyau de longueur suffisante

résistant à la pression (minimum 1000 kPa - en

conformité avec EN 61770). Si vous avez besoin

du tuyau limitateur plus long, contactez notre

service client ou votre représent ant commercial.

• Vérifiez régulièrement que le tuyau d’arrivée ne

présente ni signes de fragilisation, ni fissures. Le

cas échéant, remplacezle.

• Le lave-linge peut être branché sans clapet anti-

BRANCHEZ LE TUYAU DE VIDANGE

1. Si le tuyau d’évacuation est installé de façon

représentée sur la figure 23: Démonter le tuyau de

ses supports identifiés par les flèches.

2. Si le tuyau de vidange est installé dans la partie

supérieure de la machine à laver (fig. 24):

Débranchez-le des deux clips comme indiqué par

les flèches (selon le modèle).

3. Brancher de manière solide le tuyau d’évacuation

au syphon ou à un tuyau de canalisation différent.

• Vérifiez que le tuyau ne forme pas de noeud.

• Fixez le tuyau afin qu’il ne tombe pas.

• Les petits lavabos ne conviennent pas.

• Pour effectuer une extension, utilisez un tuyau du

même type et fixez les branchements avec les clips.

• Hauteur du siphon – raccordement du tuyau

d’évacuation doit être à 60 cm min. et à 125 cm max.

• Longueur max. totale du tuyau d’évacuation: 2,50

m (dans ce cas, la hauteur de fixation max. est de

RACCORDEMENT ÉLECTRIQUE

• Utilisez une fiche avec prise de terre.

• N’utilisez ni rallonge, ni adaptateur multiple.

• Le câble d’alimentation ne doit être remplacé que

par un technicien agréé.

• Les raccordements électriques doivent être

conformes aux normes locales.
