MODE D'EMPLOI AWOD 7324 WHIRLPOOL

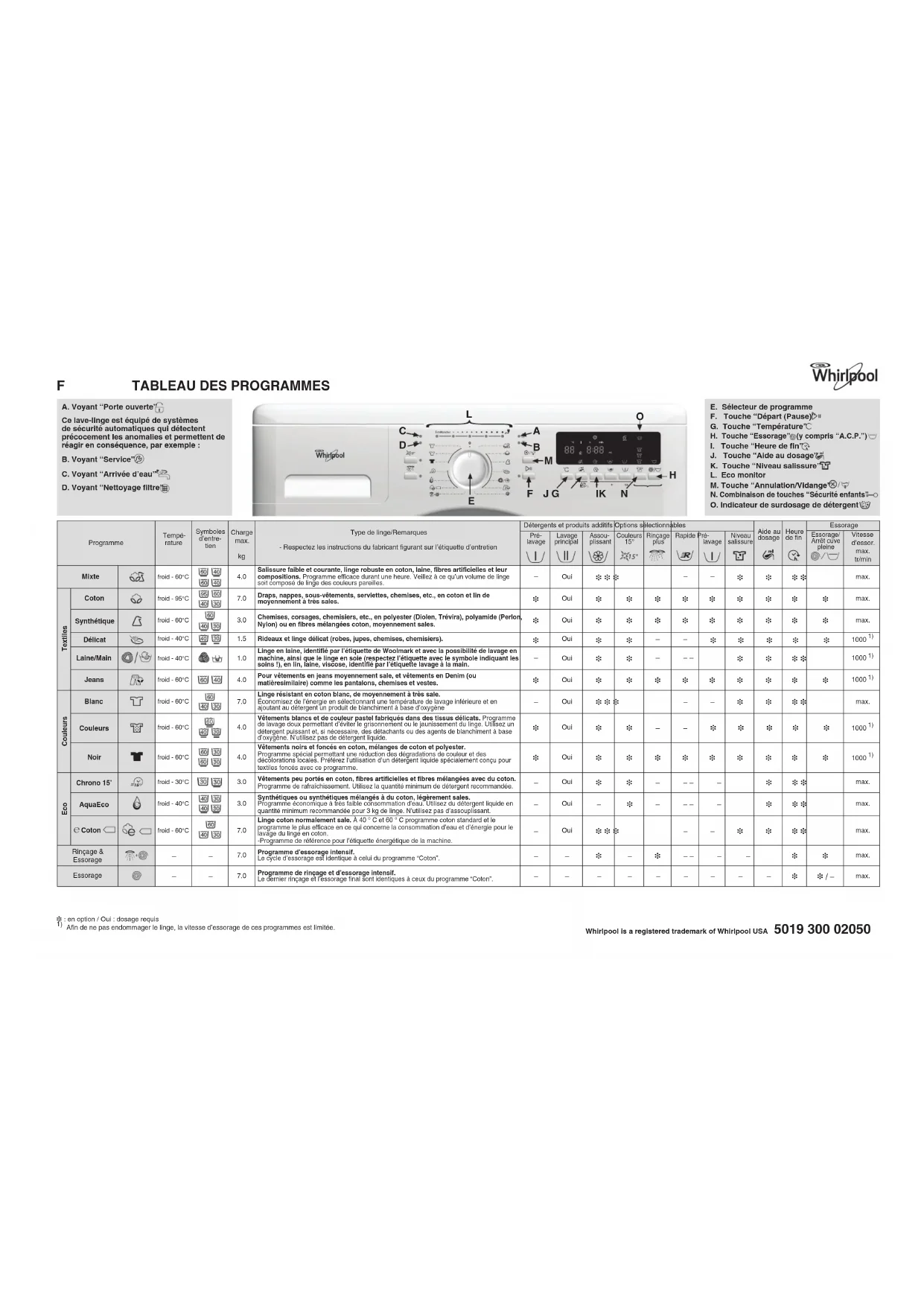

F TABLEAU DES PROGRAMMES E. Sélecteur de programme

F. Touche “Départ (Pause)”

G. Touche “Température”

Combinaison de touches “Sécurité enfants”

O. Indicateur de surdosage de détergent

A. Voyant “Porte ouverte”

Ce lave-linge est équipé de systèmes

de sécurité automatiques qui détectent

précocement les anomalies et permettent de

réagir en conséquence, par exemple :

C. Voyant “Arrivée d’eau”

D. Voyant “Nettoyage filtre”

i : en option / Oui : dosage requis

1) Afin de ne pas endommager le linge, la vitesse d’essorage de ces programmes est limitée. Whirlpool is a registered trademark of Whirlpool USA 5019 300 02050 ProgrammeTempé-ratureSymbolesd’entre- tien Charge max.

kg Type de linge/Remarques- Respectez les instructions du fabricant figurant sur l’étiquette d’entretienDétergents et produits additifs Options sélectionnablesAide au dosageHeurede finEssorageEssorage/Arrêt cuve pleineVitesse d’essor. max. tr/min Pré- lavageLavageprincipalAssou-plissantCouleurs15°Rinçage plus Rapide Pré-lavageNiveausalissure Mixte froid - 60°C 4.0 Salissure faible et courante, linge robuste en coton, laine, fibres artificielles et leur compositions. Programme efficace durant une heure. Veillez à ce qu’un volume de linge soit composé de linge des couleurs pareilles. –

Coton froid - 95°C 7.0 Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et lin de moyennement à très sales. i

Synthétique froid - 60°C 3.0 Chemises, corsages, chemisiers, etc., en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, moyennement sales. i

Laine/Main froid - 40°C 1.0 Linge en laine, identifié par l’étiquette de Woolmark et avec la possibilité de lavage en machine, ainsi que le linge en soie (respectez l’étiquette avec le symbole indiquant les soins !), en lin, laine, viscose, identifié par l’étiquette lavage à la main. –

Jeans froid - 60°C 4.0 Pour vêtements en jeans moyennement sale, et vêtements en Denim (ou matièresimilaire) comme les pantalons, chemises et vestes. i

i i i i i i i i i 1000 1)

Blanc froid - 60°C 7.0 Linge résistant en coton blanc, de moyennement à très sale. Économisez de l’énergie en sélectionnant une température de lavage inférieure et en ajoutant au détergent un produit de blanchiment à base d’oxygène –

Couleurs froid - 60°C 4.0 Vêtements blancs et de couleur pastel fabriqués dans des tissus délicats. Programme de lavage doux permettant d’éviter le grisonnement ou le jaunissement du linge. Utilisez un détergent puissant et, si nécessaire, des détachants ou des agents de blanchiment à base d’oxygène. N’utilisez pas de détergent liquide. i

Noir froid - 60°C 4.0 Vêtements noirs et foncés en coton, mélanges de coton et polyester. Programme spécial permettant une réduction des dégradations de couleur et des décolorations locales. Préférez l’utilisation d’un détergent liquide spécialement conçu pour textiles foncés avec ce programme. i

i i i i i i i i i 1000 1)

Chrono 15’ froid - 30°C 3.0 Vêtements peu portés en coton, fibres artificielles et fibres mélangées avec du coton. Programme de rafraîchissement. Utilisez la quantité minimum de détergent recommandée. –

AquaEco froid - 40°C 3.0 Synthétiques ou synthétiques mélangés à du coton, légèrement sales.Programme économique à très faible consommation d’eau. Utilisez du détergent liquide en quantité minimum recommandée pour 3 kg de linge. N’utilisez pas d’assouplissant. –

froid - 60°C 7.0 Linge coton normalement sale. À 40 ° C et 60 ° C programme coton standard et le programme le plus efficace en ce qui concerne la consommation d’eau et d’énergie pour le lavage du linge en coton. -Programme de référence pour l’étiquette énergétique de la machine. –

7.0 Programme d’essorage intensif. Le cycle d’essorage est identique à celui du programme “Coton”. – –

7.0 Programme de rinçage et d’essorage intensif.Le dernier rinçage et l’essorage final sont identiques à ceux du programme “Coton”. – – – – – – – – –

A B H F E G C D I KJ N O L MAJOUTEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME Mettre le linge, fermer la porte et tourner le sélecteur de

programme sur la position souhaitée; le voyant “Départ (Pause)”

clignote. La température et la vitesse d´essorage indiquées

sur l´écran peuvent être changées en appuyant sur le bouton

„Température“ ou sur le bouton „Essorage“. Dans le cas

d´utilisation de „Aide au dosage“, mettre la lessive maintenant.

Votre lave-linge est conçu de façon à réaliser des économies

d‘énergie. Ainsi, à la fin d‘un programme ou lorsqu‘un programme

estsélectionné mais pas encore démarré, le lave-linge s‘éteint

automatiquement au bout d‘un quart d‘heure. Pour remettre le

lave-linge en marche, il vous suffit de positionner le sélecteur de

programme sur la position “O“, puis à nouveau sur le programme

SÉLECTIONNEZ L’OPTION SOUHAITÉE Pressez la touche de option souhaitée – le voyant correspondant

s’allume. Si la combinaison du programme et des options

supplémentaires n’est pas possible, le voyant s’éteint

Touche “Couleurs 15°”

• Economise l’énergie nécessaire au chauffage de l’eau, tout en

garantissant de bons résultats du lavage.

• Permet de garder l’éclat du linge de couleur.

• Recommandé pour le linge moyennement sale, sans taches.

S´assurer que votre lessive est conforme au lavage avec les

températures basses (15 ou 20 °C).

• Impossible de choisir pour le coton 70 – 95 °C.

Touche “Rinçage plus”

• La quantité d’eau est augmentée et le cycle de rinçage est allongé.

• Particulièrement conseillé dans les régions possédant une eau

extrêmement douce, pour le linge des bébés et des personnes

• Permet le lavage rapide en racourcissant la durée du

• Recommandé pour le linge légèrement sale. • Impossible de

choisir pour le Coton 70 - 95 ° C.

• Ajouter au programme sélectionné un cycle de prélavage; le

programme se prolonge d´environ d´un quart d´heure.

• Recommandé pour un linge très sale (sable ou salissure en

• N’utilisez pas de détergent liquide pour le lavage principal si

vous avez sélectionné l’option Prélavage.

Touche “Niveau salissure”

• Adapte la durée du programme au niveau de salissure de votre

linge. Influence également la recommandation de quantité de

détergent en cas d’activation de la touche “Aide au dosage”.

= légèrement sale - = légèrement sale - = très sale.

Les niveaux de salissure ne sont pas tous sélectionnables avec

tous les programmes.

Touche “Essorage” (y compris “Arrêt cuve pleine - A.C.P.”)

• Une vitesse d’essorage maximale est automatiquement

attribuée à chaque programme.

• Appuyez sur la touche pour régler une autre vitesse

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final

est annulé et seule une vidange est réalisée. Les essorages

intermédiaires ont cependant lieu pendant la phase de rinçage.

• Si vous sélectionnez “A.C.P.”, le linge reste dans la dernière

eau de rinçage sans être essoré, permettant ainsi d’éviter

la formation de faux plis et la décoloration du linge. Pour

activer l’option “A.C.P.”, appuyez plusieurs fois sur la touche

“Essorage” jusqu’à l’apparition du symbole “A.C.P.” dans la zone

- Le programme de lavage s’interrompt à “A.C.P.” dès que le

voyant “A.C.P.” s’allume dans l’indicateur de déroulement du

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU Consommation électricité en mode arrêt 0,16 W /

en mode laissé sur marche 0,16 W

programme ; le voyant de la touche “Départ (Pause)” clignote

- Pour annuler l’option “A.C.P.” par l’essorage du linge, appuyer

sur le touche “Départ (Pause)” - le linge sera essoré à la

vitesse pré- selectionnée pour le programme choisi. Pour

changer la vitesse d’essorage, appuyer progressivement sur

le touche „Essorage“ pour choisir la vitesse correspondante et

ensuite appuyer sur le touche “Départ (Pause)”.

- Pour annuler l’option “A.C.P.” par l’évacuation de l’eau sans

essorage, appuyer progressivement sur le bouton „Essorage“

jusqu’à l’apparition de la vitesse „0“ sur l‘écran; ensuite appuyer

sur le touche “Départ (Pause)” pour démarrer l’évacuation de

l’eau. - Si l’option “A.C.P.” est sélectionnée, ne laissez pas le

linge trop longtemps dans l’eau (en particulier de la soie ).

HEURE DE FIN Cette fonction permet de reporter l’arrêt du programme à plus

tard: appuyez sur le bouton pour sélectionner l’heure de l’arrêt du

programme. Cette fonction vous permettra d’avoir le linge prêt à

l’heure précise et d’utiliser par expemple les tarifs nuit d’électricité

plus avantageux. Si vous sélectionnez l’option “Heure de fin”,

n’utilisez pas de détergent liquide.

• Le temps ”Heure de fin” peut-être programmé en heures (de

1 à 24). En appuyant sur le bouton, le temps le plus court

possible sera affiché; toutes les heures préreglées disponibles

s’affichent en maintenant le bouton appuyé. Pour les annuler,

appuyez sur le bouton jusqu’à l’apparition de la valeur “0:00“.

• Choisissez le temps d’arrêt cycle, appuyez sur “Départ (Pause)”

- le temps commence à être compté.

• Pendant ce temps réglé, vous pouvez modifier le paramétrage

du programme (sélectionner ou annuler les options, modifier

la vitesse d’essorage etc.). Si les modifications sont de nature

à prolonger la durée du programme, à savoir le programme

devient plus long que le temps fin du cycle initialement réglé, le

programme démarre immédiatement.

• Parfois, le programme peut s’arrêter avant le temps d’arrêt réglé

(petite quantité du linge par exemple). Dans ce cas, la machine

se met à ventiler/aérer le linge à intervalles régulières, jusqu’à

l’heure préreglée de l’arrêt du cycle. Pendant le temps d’aérage,

l’écran affiche le symbole correspondant. L’aérage peut être

arrêté à tout moment en appuyant sur le bouton ou en tournant

le bouton programmateur; le symbole s’éteint et l’écran indique

le blocage du hublot pendant 1 minute environ.

RECOMMANDATION DE DOSAGE DE DÉTERGENT La touche “Aide au dosage” vous permet d’obtenir une indication

de la quantité de détergent recommandée en fonction du niveau de

salissure sélectionné et de la charge de linge à laver.

• Cette fonction vous permet d’économiser du détergent et de

protéger l’environnement ainsi que les peaux sensibles en

évitant un surdosage de détergent.

• Avant d’utiliser cette fonction, il est nécessaire d’adapter le

lave- linge aux dosages recommandés pour les détergents

utilisés. Vérifiez également si la dureté de l’eau de votre région

correspond au niveau de dureté “douce” de votre lave-linge. Si

tel n’est pas le cas, adaptez le niveau.

• Sélectionnez le programme, les options et le départ différé

souhaités AVANT d’utiliser la fonction “Aide au dosage”

Pour en savoir plus, reportez-vous aux instructions d’utilisation

séparées relatives à la fonction “Aide au dosage”.

VOYANT “OUVERTURE PORTE”

Avant le démarrage et à la fin d’un programme, le voyant s’allume

pour indiquer que la porte peut être ouverte. Aussi longtemps

qu’un programme de lavage est en cours, la porte reste verrouillée

et son ouverture ne doit en aucun cas être forcée. Si vous devez

absolument l’ouvrir alors qu’un programme est en cours, consultez

la section “Annulation d’un programme avant la fin”.

ECO MONITOR La fonction “Eco monitor“ fournit les données brutes sur la

consommation d’énergie lors des programmes choisis. La fonction

“Eco monitor“ s’active dès la sélection d’un programme.

L’indicateur à gauche indique si la fonction “Eco monitor“ est active.

Les quatre indicateurs à côté montrent le niveau de consommation:

moins d’énergie consommée votre programme sélectionné

prévoit, moins les indicateurs seront illuminés. Cela dépend du

programme sélectionné, de la température et de l’option, ainsi

que de la quantité du linge à laver. Pour cette raison, le niveau de

consommation d’énergie prévu pourra s’adapter à la quantité du

DÉMARRAGE DU PROGRAMME Ouvrez le robinet et appuyez sur la touche “Départ (Pause)” .

Le voyant situé près de la touche “Départ (Pause)” s’allume.

SÉCURITÉ ENFANTS La fonction Sécurité enfants permet d’empêcher que des enfants

ne démarrent un cycle de lavage ou ne modifient les réglages d’un

programme en cours. Il n’est pas possible d’activer ou de

désactiver la fonction lorsque le sélecteur de programme est sur

“O”. Pour activer la sécurité enfants :

• Positionnez le sélecteur de programme sur un programme de

lavage, ou démarrez un programme de façon normale.

• Appuyez simultanément sur les 2 touches portant le symbole

de la clé pendant au moins 3 secondes. Un symbole de clé

apparaît brièvement au niveau de la zone d’affichage pour

indiquer l’acti- vation de la fonction Sécurité enfants.

Chaque fois que vous modifiez le réglage d’un programme avec la

fonction Sécurité enfants activée, le symbole de clé s’affiche

brièvement. Le réglage du programme ne peut alors plus être

modifié. L’unique modification possible est la mise hors tension du

lave-linge via le placement du sélecteur de programme sur la

Pour désactiver la sécurité enfants : Appuyez à nouveau

simultanément sur les 2 touches portant le symbole de la clé

pendant au moins 3 secondes.

INDICATIONS DES DÉFAUTS Dans le cas de défaut veuillez lire la „Notice de dépannage“ de la

“Robinet d’eau fermé” : la vanne est fermée ou l´arrivée

d´eau est insuffisante .

”Service” : défaut ou élément d´électricité en panne.

”Nettoyage filtre”: eau évacuée n´est pas pompée.

La vitesse d´essorage clignote sur l´écran: Le déséquilibre lors

FIN DU PROGRAMME Le voyant „Porte ouverte“ s´affiche est l´écran affiche “End” (Fin).

Environ un quart d´heure après la machine s´arrête automatique-

ment pour économiser l´énergie.

1. Tournez le sélecteur de programme sur “O”.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au tambour de

VOYANT DE SURDOSAGE DE DÉTERGENT Le voyant s’allume en fin de programme si la quantité de détergent

utilisée est trop importante. Utilisez moins de détergent la

prochaine fois. Si le voyant s’allume et que “Fod” s’affiche, cela

signifie qu’une quantité excessive de mousse a interrompu le

processus de lavage. Reportez-vous au point “Diagnostic rapide”

de la notice d’emploi.

CHANGEMENT DE PROGRAMME ET/OU MODIFICATION DES OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME Appuyez sur la touche “Départ (Pause)” pour interrompre le

programme. Le voyant clignote.

2. Sélectionnez un nouveau programme, une nouvelle

température, ainsi qu’une vitesse d’essorage différente et

d’autres options, si vous le souhaitez.

3. Appuyez à nouveau sur la touche “Départ (Pause)”. Le

nouveau programme démarre là où le programme précédent a

été interrompu. N’ajoutez pas de détergent pour ce programme.

ANNULATION D’UN PROGRAMME AVANT LA FIN La touche “Annulation/Vidange” annule un programme avant la fin.

• Appuyez sur la touche “Annulation/Vidange” pendant

quelques secondes ; une animation apparaît dans la zone

d’affichage. La vidange de l’eau s’effectue. Un certain temps

peut s’avérer nécessaire avant que l’ouverture de la porte ne

Durée approx. du programme

sans “Rapide” avec “Rapide”

Mixte 40 4,0 48 0,40 1:00 - 55

Coton 95 7,0 74** 2,20 2:40 -

Synthétique 60 3,0 50** 1,00 2:05 1:12

Synthétique 40 3,0 44 0,61 1:50 0:57

Couleurs 40 4,0 50 0,45 1:20 -

40 3,5 35 0,46 3:10 *** -

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456. Ceux dernier peuvent

varier en fonction de la pression d´eau d´arrivée et de sa température, du volume de linge et du type de lavage. Les informations indiquées relatives à la consommation

concernent la température d´eau d´arrivée d´environ 15 °C à travers la vanne d´eau chaude et froide (si disponible). Si votre machine à laver est équipée d´une vanne

d´eau chaude, le raccordement à l´arrivée d´eau chaude réduit la consommation d´énergie en diminuant la durée de chauffe en fonction de la température de l´eau

d´arrivée. La consommation d´eau et d´énergie concerne le réglage standard des programmes. Les températures et aux volumes de linge indiqués au tableau, la

sélection d´une autre option ou en changeant la vitesse d´essorage, les informations relatives à la consommation changent également.

La durée du programme peut varier par rapport aux valeurs ci-dessus, car elle depend des conditions réelles de travail (voir “Le guide de la recherche des défauts

-Troubleshooting Guide” dans votre Notice d’utilisation).

Taux approximative de l´humidité résiduelle (%). Une fois le programme e tle centrifugue terminés à la vitesse maximum possible dans le réglage de base de

* Les programmes de référence pour le label énergétique. Pour des raisons d’économie d’énergie, la température de l’eau réelle peut différer de la température du

** Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

*** Adaptation automatique de la durée du programme suite à l’identification du volume de linge à laver.

- Les cellules adaptent de l´eau, de l´énergie et la durée du programme de votre contenu de lavage..
