FR Notice d'utilisation 25

4,0 1,4 146 0,381 0,443 98 291 286

4,0 1,4 146 0,381 0,443 98 291 286

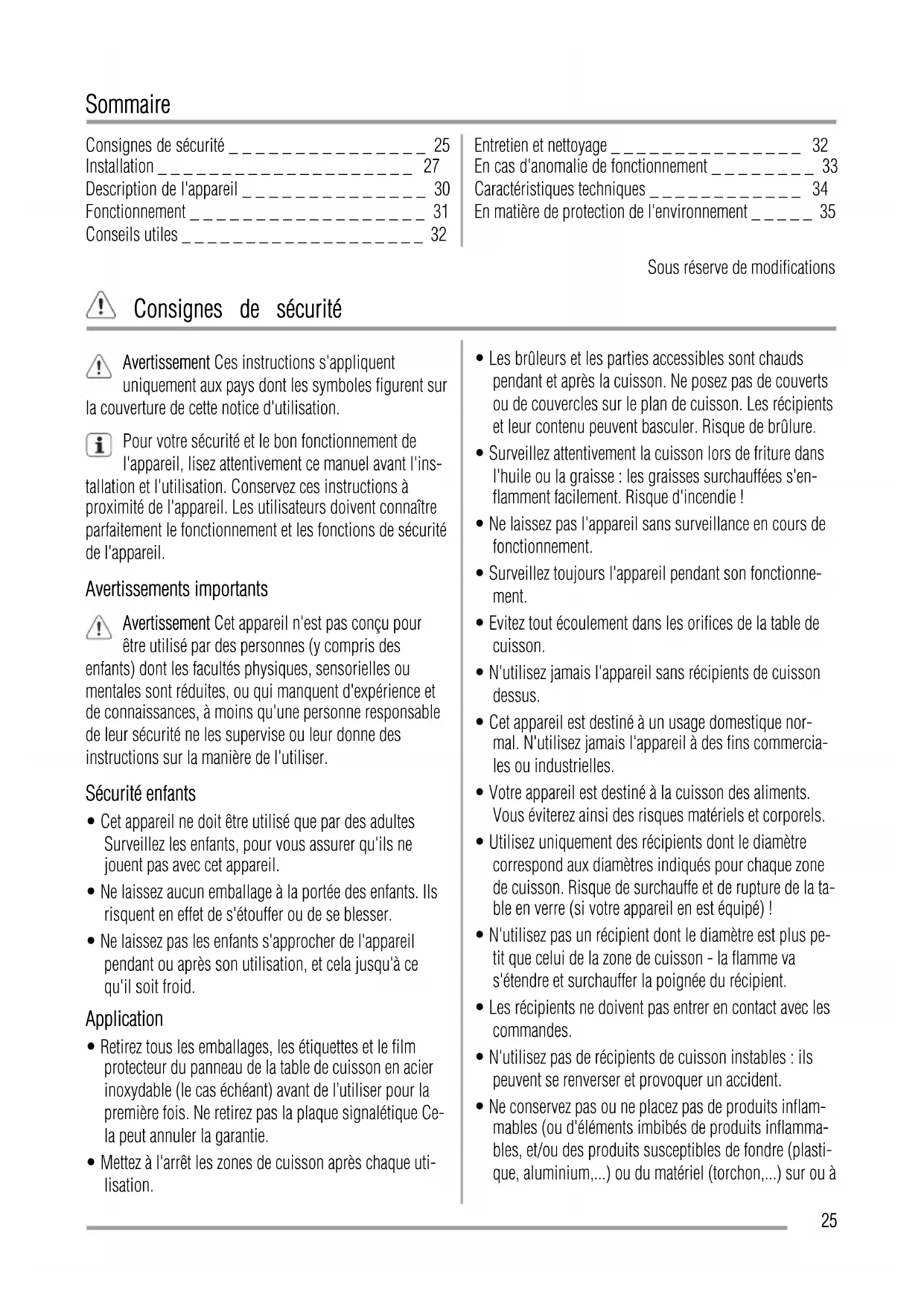

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27

Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30

Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32

En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ _ 33

Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 34

En matière de protection de l'environnement _ _ _ _ _ 35

Sous réserve de modifications

Consignes de sécurité

Avertissement Ces instructions s'appliquent

uniquement aux pays dont les symboles figurent sur

la couverture de cette notice d'utilisation.

Pour votre sécurité et le bon fonctionnement de

l'appareil, lisez attentivement ce manuel avant l'ins-

tallation et l'utilisation. Conservez ces instructions à

proximité de l'appareil. Les utilisateurs doivent connaître

parfaitement le fonctionnement et les fonctions de sécurité

Avertissements importants

Avertissement Cet appareil n'est pas conçu pour

être utilisé par des personnes (y compris des

enfants) dont les facultés physiques, sensorielles ou

mentales sont réduites, ou qui manquent d'expérience et

de connaissances, à moins qu'une personne responsable

de leur sécurité ne les supervise ou leur donne des

instructions sur la manière de l'utiliser.

• Cet appareil ne doit être utilisé que par des adultes

Surveillez les enfants, pour vous assurer qu'ils ne

jouent pas avec cet appareil.

• Ne laissez aucun emballage à la portée des enfants. Ils

risquent en effet de s'étouffer ou de se blesser.

• Ne laissez pas les enfants s'approcher de l'appareil

pendant ou après son utilisation, et cela jusqu'à ce

• Retirez tous les emballages, les étiquettes et le film

protecteur du panneau de la table de cuisson en acier

inoxydable (le cas échéant) avant de l’utiliser pour la

première fois. Ne retirez pas la plaque signalétique Ce-

la peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque uti-

• Les brûleurs et les parties accessibles sont chauds

pendant et après la cuisson. Ne posez pas de couverts

ou de couvercles sur le plan de cuisson. Les récipients

et leur contenu peuvent basculer. Risque de brûlure.

• Surveillez attentivement la cuisson lors de friture dans

l'huile ou la graisse : les graisses surchauffées s'en-

flamment facilement. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance en cours de

• Surveillez toujours l'appareil pendant son fonctionne-

• Evitez tout écoulement dans les orifices de la table de

• N'utilisez jamais l'appareil sans récipients de cuisson

• Cet appareil est destiné à un usage domestique nor-

mal. N'utilisez jamais l'appareil à des fins commercia-

les ou industrielles.

• Votre appareil est destiné à la cuisson des aliments.

Vous éviterez ainsi des risques matériels et corporels.

• Utilisez uniquement des récipients dont le diamètre

correspond aux diamètres indiqués pour chaque zone

de cuisson. Risque de surchauffe et de rupture de la ta-

ble en verre (si votre appareil en est équipé) !

• N'utilisez pas un récipient dont le diamètre est plus pe-

tit que celui de la zone de cuisson - la flamme va

s'étendre et surchauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en contact avec les

• N'utilisez pas de récipients de cuisson instables : ils

peuvent se renverser et provoquer un accident.

• Ne conservez pas ou ne placez pas de produits inflam-

mables (ou d'éléments imbibés de produits inflamma-

bles, et/ou des produits susceptibles de fondre (plasti-

que, aluminium,...) ou du matériel (torchon,...) sur ou à

25proximité de l'appareil. Risque d'explosion ou d'incen-

• N'utilisez que les accessoires fournis avec l'appareil.

• Faites attention si vous branchez d'autres appareils

électriques à des prises situées à proximité de la table

de cuisson. Contrôlez que les câbles d'alimentation

n'entrent pas en contact avec les surfaces brûlantes de

l'appareil ou les récipients brûlants. Contrôlez que les

câbles ne soient pas enchevêtrés.

• Veuillez lire attentivement cette notice d'utilisation. Le

fabricant ne pourra être tenu pour responsable en cas

de dommages corporels ou matériels résultant du non-

respect des prescriptions suivantes.

• Pour éviter tout risque (mobilier, immobilier, corpo-

rel,...), l'installation, les raccordements (gaz, électrici-

té,...), la mise en service et la maintenance de votre ap-

pareil doivent être effectués uniquement par un profes-

sionnel qualifié, selon les normes et règlements en vi-

• Vérifiez que l'appareil n'a pas été endommagé pendant

le transport. Ne branchez jamais un appareil endom-

magé. Si nécessaire, contactez le magasin vendeur.

• N'utilisez les appareils encastrables qu'après les avoir

installés dans des meubles d'encastrement appropriés

et qui répondent aux normes en vigueur.

• N'installez pas la table de cuisson au-dessus d'un ap-

pareil électroménager si celui-ci ne l'a pas formelle-

• Installez l'appareil uniquement sur un plan de travail

dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de modifier les ca-

ractéristiques de cet appareil. Vous risqueriez de vous

blesser et d'endommager l'appareil.

• Respectez la législation, la réglementation, les directi-

ves et les normes en vigueur dans le pays où est in-

stallé l'appareil (réglementations de sécurité sur le re-

cyclage, consignes de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux

• La protection contre les contacts accidentels doit être

assurée par le montage, par exemple les tiroirs doivent

être installés uniquement avec un panneau de protec-

tion directement sous l'appareil.

• Pour protéger l'appareil de l'humidité, mettez du mastic

(joint) adapté sur les surfaces de découpe du plan de

• Le joint comble les fentes entre le plan de travail et

• Protégez la partie inférieure de l'appareil de la vapeur

et de l'humidité émanant, par exemple, d’un lave-vais-

• N'installez pas l'appareil à proximité d'une porte ou

sous une fenêtre. Les récipients chauds sur la table de

cuisson pourraient se renverser à l'ouverture de celles-

• Avant d'installer et d'utiliser l'appareil, assurez-vous

que les réglages de l'appareil soient compatibles avec

les conditions d'installation du local (type de gaz,

pression du gaz,...). Les paramètres de réglage de l'ap-

pareil figurent sur la plaquette située à proximité du

tuyau d'arrivée du gaz.

• Cet appareil n’est pas raccordé à un dispositif d’éva-

cuation des produits de combustion. Il doit être installé

et raccordé conformément aux règles d’installation en

vigueur. Une attention particulière sera accordée aux

dispositions applicables en matière de ventilation.

• L'utilisation d'un appareil de cuisson au gaz conduit à

la production de chaleur et d'humidité dans la pièce où

il est installé. Veillez à assurer une bonne aération de

la cuisine : maintenez ouverts les orifices d'aération

naturelle ou installez un dispositif d'aération mécani-

que (hotte à extraction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut

nécessiter une aération supplémentaire en ouvrant la

fenêtre, ou une aération plus efficace, par exemple en

augmentant la puissance de la ventilation mécanique

• Les opérations d'installation et de branchement doivent

être réalisées par un technicien qualifié. Risque de

blessure due à un choc électrique !

• Débranchez l'appareil du réseau électrique avant toute

opération de nettoyage ou d'entretien.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Assurez-vous que l'appareil est correctement installé

de manière à éviter tout contact.

• Si les prises males et femelles sont mal serrées ou mal

installées, la borne peut surchauffer.

26• Le raccordement électrique ne doit être effectué que par

un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et remplacez-

le par un câble spécialement adapté s'il est endomma-

gé. Adressez-vous à votre service après vente pour le

remplacement du câble d'alimentation.

• Dans le cas d'une installation fixe, le raccordement au

réseau doit être effectué par l'intermédiaire d'un inter-

rupteur à coupure omnipolaire, ayant une distance

d'ouverture des contacts d'au moins 3 mm.

• Si la patte de scellement se trouve à proximité du ré-

partiteur, vérifiez toujours que le câble d'alimentation

n'entre pas en contact avec le bord de la patte.

• Les dispositifs d'isolement comprennent : des disjonc-

teurs, des fusibles (les fusibles à visser doivent être re-

tirés du support), des disjoncteurs différentiels et des

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.

– Débranchez l'appareil électriquement.

– Coupez le câble d'alimentation au ras de l'appareil

et mettez-le au rebut.

– Ecrasez les tuyaux de gaz extérieures, s'ils existent.

– Informez-vous auprès des services de votre com-

mune des endroits autorisés pour la mise au rebut

Avertissement Les instructions suivantes

concernant l’installation, le raccordement et la

maintenance de l'appareil doivent être effectuées par un

professionnel qualifié selon les normes et règlements en

Le raccordement à l'arrivée de gaz doit obligatoirement

être effectué par une vanne en acier AGB. Choisissez un

raccordement fixe ou utilisez un tuyau flexible en AGB

(acier inoxydable) conforme à la réglementation en vi-

gueur. Si vous utilisez des tuyaux métalliques, assurez-

vous qu'ils ne soient pas en contact avec des parties mo-

biles ou qu'ils ne soient pas écrasés. Faites également

bien attention lors du montage de la plaque de cuisson

Le raccord doit être conforme à la réglementation NBN D

Important Vérifiez si la pression de l'alimentation en gaz

de l'appareil correspond bien aux valeurs recommandées.

Le raccordement réglable est fixé à la rampe complète à

l'aide d'un écrou fileté G 1/2. Tous les composants

apparaissant dans la figure ont déjà été assemblés en

usine. L'appareil a été testé avant de quitter l'usine pour

vous garantir les meilleurs résultats.

1 Vissez un écrou à l'extrémité de l'axe.

Raccordement de tuyaux flexibles non métalliques :

S'il est possible de le vérifier sur toute sa longueur, vous

pouvez utiliser un tuyau flexible. Fixez fermement le tuyau

flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Interca-

lez toujours le joint. Continuez alors le raccordement au

gaz. Le tuyau flexible s'applique lorsque :

– il ne doit pas devenir plus chaud que la température

ambiante, à savoir plus de 30 °C ;

27– il n'est pas plus long que 1,50 m ;

– il ne montre aucun étranglement ;

– il n'est soumis à aucune traction et aucune torsion ;

– il n'entre pas en contact avec la découpe ou les coins

– il est examinable sur toute sa longueur afin de vérifier

Vérifiez les points suivants pour contrôler le bon état du

– il ne présente aucune fente, coupure, marque de brûlu-

re sur les deux extrémités et sur toute sa longueur ;

– le matériau n'est pas durci, mais présente une élasticité

– les colliers de serrage ne sont pas rouillés ;

– la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez

pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée, assurez-vous

que chaque raccord est étanche. Utilisez une solution

savonneuse et non une flamme !

Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du brûleur.

3. À l'aide d'une clé 7, retirez les injecteurs et rempla-

cez-les par ceux requis pour le type de gaz utilisé (re-

portez-vous au tableau de la section Caractéristiques

4. Assemblez les pièces, en suivant la même procédure

dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la plaque signa-

létique (placée près du tuyau d'arrivée de gaz) par

celle adaptée au nouveau type de gaz. Vous trouverez

cette étiquette dans le sachet fourni avec l'appareil.

Si la pression du gaz d'alimentation est variable ou diffère

de la pression nécessaire, vous devez installer un régula-

teur de pression approprié sur le tuyau d'arrivée de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs :

1. Allumez la table de cuisson.

2. Tournez le bouton jusqu'à la position minimum.

3. Enlevez la manette de commande.

4. A l'aide d'un tourne-vis fin, réglez la position de la vis

de by-pass. Si vous passez du gaz naturel à 20 mbar

à du gaz liquide, serrez la vis de réglage à fond. Si

vous passez du gaz liquide à un gaz naturel à 20

mbar, dévissez la vis de by-pass d'environ 1/4 de

tour (1/2 tour pour un brûleur à triple couronne).

1 Vis de réglage minimum

5. Assurez-vous que la flamme ne sort pas lorsque vous

tournez rapidement le bouton de la position maxi-

mum à la position minimum.

Branchement électrique

• Quel que soit le mode de raccordement, l'appareil doit

être relié à la terre conformément aux réglementations

• Vérifiez que la tension nominale et le type d'alimenta-

tion figurant sur la plaque signalétique correspondent

aux valeurs d'alimentation locales.

• L'appareil est fourni avec un câble d'alimentation élec-

trique. Une fiche appropriée doit être adaptée au cor-

don d'alimentation (voir charge électrique spécifiée sur

la plaque signalétique). La fiche doit être insérée dans

une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel

au service après-vente de votre magasin vendeur.

• Utilisez toujours une prise correctement installée, pro-

tégée contre les chocs.

• Assurez-vous que la prise principale est accessible une

fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation électrique pour

débrancher l'appareil. Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à l'aide d'un pro-

longateur, d'un raccordement multiple ou d'une prise

multiple (risque d'incendie). Vérifiez que la prise de

terre est conforme aux règlements en vigueur.

• Le câble d'alimentation doit être placé de manière à ce

qu'il n'entre pas en contact avec une surface chaude.

• Dans le cas d'une installation fixe, le raccordement au

réseau doit être effectué par l'intermédiaire d'un inter-

rupteur à coupure omnipolaire, ayant une distance

28d'ouverture des contacts d'au moins 3 mm, par ex. un

coupe-circuit automatique, un disjoncteur différentiel

• Aucune partie du cordon d'alimentation ne doit afficher

une température supérieure à 90 °C. Le câble neutre

bleu doit être raccordé à la borne « N » de la plaque à

bornes. Le câble de phase marron (ou noir) (partant de

la borne « L »de la plaque à bornes) doit toujours être

relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble

de type H05V2V2-F T90. Assurez-vous que la section du

câble convient à la tension et à la température de fonction-

nement. Le câble de terre jaune/vert doit être plus long

d'environ 2 cm que le câble de phase marron (ou noir).

B - équerres fournies

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être faci-

lement amovible et facile d'accès au cas où une interven-

tion technique serait nécessaire.

b) Espace pour les branchements

Les dimensions de la niche d'encastrement doivent être

conformes aux indications et l'élément de cuisine doit être

équipé d'aérations pour assurer un apport d'air continu.

Les raccordements électriques de la table de cuisson et du

four doivent être installés séparément pour des raisons de

sécurité et pour permettre un retrait facile du four de l'en-

Disposition de la surface de cuisson

1 Brûleur semi-rapide

2 Brûleur semi-rapide

3 Manettes de commande

4 Allumage électrique

5 Brûleur auxiliaire

1 Brûleur semi-rapide

2 Brûleur semi-rapide

3 Manettes de commande

4 Générateur d'étincelles

5 Brûleur auxiliaire

6 Brûleur à triple couronnes

Sélecteur de fonctions

aucune arrivée de gaz / position

arrivée de gaz maximale

arrivée de gaz minimale

Avertissement Soyez extrêmement prudent si un feu

ouvert est installé dans la cuisine. Le fabricant

décline toute responsabilité en cas d'utilisation abusive de

Allumez toujours le brûleur avant de déposer les us-

tensiles de cuisson.

Pour allumer le brûleur :

Appuyez sur le bouton du générateur d'étincelles

et maintenez-le enfoncé.

2. Tournez la manette de commande dans le sens con-

traire des aiguilles d'une montre, sur la position

3. Relâchez le bouton du générateur d'étincelles, mais

maintenez la manette de commande dans cette posi-

tion pendant environ 5 secondes pour permettre au

thermocouple de chauffer. Si vous ne procédez pas

de la sorte, l'arrivée de gaz s'interrompt.

4. Une fois que la flamme brûle régulièrement, réglez-la.

Si, après quelques tentatives, le brûleur ne s'allume

pas, vérifiez que la couronne et son chapeau sont

dans la position correcte.

1 Chapeau du brûleur

2 Couronne du brûleur

Avertissement Si le brûleur ne s'allume pas après

15 secondes, relâchez la manette de commande,

tournez-la sur la position d'arrêt et attendez au moins 1

minute avant de réessayer d'allumer le brûleur.

Important En cas de coupure d'électricité, vous pouvez

utiliser votre table de cuisson sans avoir recours au

système automatique. Dans ce cas, approchez une flamme

du brûleur, enfoncez la manette correspondante et

tournez-la dans le sens inverse des aiguilles d'une montre

jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la

manette de commande sur la position Arrêt et atten-

dez au moins 1 minute avant d'essayer une nouvelle fois

d'allumer le brûleur.

Le générateur d'étincelles se déclenche automati-

quement à la mise sous tension de l'appareil, après

l'installation ou une coupure d'électricité. Ce phénomène

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole .

Avertissement Baissez ou éteignez toujours la

flamme d'un brûleur avant de retirer un récipient.

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu

pour laisser légèrement frémir le liquide.

Avertissement Utilisez des casseroles et poêles dont

le fond correspond à la dimension du brûleur.

N'utilisez pas de plats de cuisson dont les bords

dépassent la surface de cuisson.

Brûleur Diamètres des casseroles

Brûleur Diamètres des casseroles

Auxiliaire 80 - 180 mm

Avertissement Les récipients ne doivent pas entrer

en contact avec les commandes.

Avertissement Assurez-vous que les queues des

récipients ne dépassent pas du rebord avant de la

table de cuisson et que les récipients sont placés au

centre des brûleurs pour une stabilité maximale et pour

consommer moins de gaz.

Ne placez pas de casseroles instables ou déformées sur

les brûleurs pour éviter des renversements et des blessu-

Avertissement Il n'est pas conseillé d'utiliser un

diffuseur de flamme.

Entretien et nettoyage

Avertissement Avant de procéder au nettoyage,

assurez-vous que toutes les manettes se trouvent

sur la position « arrêt », que l'appareil soit débranché

électriquement et qu'il soit complètement refroidi.

Débranchez l'appareil de l'alimentation électrique avant de

procéder à toute opération de nettoyage ou d'entretien.

Avertissement Pour des raisons de sécurité,

n'utilisez jamais d'appareil à vapeur ou à haute

pression pour nettoyer la table de cuisson.

Avertissement N'utilisez pas de produits nettoyants

abrasifs, de tampons à récurer ou de substances

acides, sous peine d'endommager l'appareil.

• Vous pouvez retirer les porte-casseroles pour nettoyer

la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la cou-

ronne avec de l'eau chaude et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis sé-

chez-les à l'aide d'un chiffon doux.

• Les porte-casseroles ne peuvent pas être lavés au lave-

vaisselle, mais doivent être lavés à la main.

• Lorsque vous lavez les porte-casseroles à la main, fai-

tes attention au moment de les sécher car l'émaillage

produit parfois des aspérités sur les bords. Si néces-

saire, enlevez les taches rebelles à l'aide d'une crème

• Après avoir lavé les porte-casseroles, veillez à les re-

mettre en place correctement.

• Pour que les brûleurs fonctionnent correctement, assu-

rez-vous que les bras des porte-casseroles sont au mi-

• Replacez les supports de casserole avec soin afin de ne

pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon

Enlevez les salissures :

1. – Enlevez immédiatement : plastique fondu, feuilles

plastique et les aliments contenant du sucre.

– Mettez l'appareil à l'arrêt et laissez le refroidir

avant de procéder au nettoyage : des cernes de

calcaire, traces d'eau, projections de graisse, dé-

colorations métalliques luisantes. Utiliser un net-

toyant spécial pour la surface de la table de cuis-

2. Nettoyez l'appareil à l'aide d'un chiffon humide et un

3. Pour finir essuyez l'appareil à l'aide d'un chiffon pro-

32Entretien périodique

Demandez régulièrement à votre service après-vente local

de vérifier l'état du tuyau d'arrivée de gaz et du régulateur

de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution

Aucune étincelle ne se produit à l'al-

• Il n'y a pas d'alimentation électri-

• Vérifiez si l'appareil est bien bran-

• Contrôlez le fusible. Si le fusible

est dégagé plusieurs fois, contac-

tez un électricien qualifié.

• Le couvercle et la couronne du

brûleur sont mal positionnés.

• Assurez-vous que le couvercle et

la couronne du brûleur sont bien

La flamme s'éteint immédiatement

• Le thermocouple n'est pas suffi-

• Après avoir allumé la flamme,

continuez à appuyez sur le bouton

pendant environ 5 secondes.

Les flammes sont irrégulières. • La couronne du brûleur doit être

encrassés avec des restes d'ali-

• vérifiez si l'injecteur n'est pas

bouché et s'il n'y pas de particules

alimentaires dans la couronne.

33Certaines anomalies de fonctionnement peuvent dépendre

d'opérations d'entretien non correctes ou d'oubli et peu-

vent être résolues à l'aide des indications fournies dans le

tableau, sans faire appel à un service après-vente. Si

l'anomalie persiste, contactez votre magasin vendeur ou

votre service après-vente.

Si un problème résulte d'une mauvaise utilisation

ou si l'installation de l'appareil n'a pas été réalisée

par un professionnel qualifié, le déplacement du techni-

cien du service après vente ou du revendeur peut être fac-

turé même en cours de garantie.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-des-

1 Collez-la sur la carte de garantie et envoyez cette par-

2 Collez-la sur la carte de garantie et conservez cette

3 Collez-la sur la notice d'utilisation

Les informations suivantes sont nécessaires pour pouvoir

vous offrir une aide rapide et adaptée. Ces données figu-

rent sur la plaque signalétique du kit d'injecteurs.

• Description du modèle

• Référence produit (PNC)

• Numéro de série (S.N.)

Utilisez exclusivement des pièces d'origine certifiées

constructeur. Elles sont disponibles auprès de votre servi-

Caractéristiques techniques

Dimensions de la niche d'encastrement de

Brûleur à triple couronne

4,0 kW Brûleur rapide (ZGL

3,0 kW Brûleur semi-rapide : 2,0 kW

34Brûleur auxiliaire : 1,0 kW PUISSANCE TOTALE : ZGL 683IT :

Alimentation électrique : 230 V ~ 50 Hz

Alimentation en gaz : G20/G25 (2E+) 20/25

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Diam. de by-pass en

4,0 1,4 146 0,381 0,443 98 291 286

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique

que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet

(collecte et recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil dans les

règles de l’art, nous préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets seront traités

dans des conditions optimum.

35Pour obtenir plus de détails sur le recyclage de ce produit,

veuillez prendre contact avec les services de votre

commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et

recyclables. Les composants en plastique sont

identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez

jeter les matériaux d'emballage dans le conteneur appro-

prié du centre de collecte des déchets de votre commune.

4,0 1,4 146 0,381 0,443 98 291 286
