Type de séchage	Condensation (bac collecteur amovible)
Capacité coton	6 kg
Capacité synthétiques	2,5 kg
Alimentation électrique	220-230 V / 50 Hz
Intensité maximale	16 A
Phase de refroidissement	10 minutes en fin de cycle
Pieds réglables	Oui
Marque / Groupe	Arthur Martin - Electrolux

FOIRE AUX QUESTIONS - ADC 5105 & ADC5105 ARTHUR MARTIN

Le Arthur Martin ADC 5105 est-il un sèche-linge à condensation ou à évacuation ?

C'est un sèche-linge à condensation. L'humidité extraite du linge est collectée dans un bac amovible situé en façade. Aucun conduit d'évacuation vers l'extérieur n'est nécessaire, ce qui le rend installable n'importe où dans le logement.

Quelle est la capacité maximale du ADC 5105 ?

La capacité maximale est de 6 kg de linge coton sec ou 2,5 kg de linge synthétique sec. Surcharger le tambour allonge le temps de séchage et sollicite inutilement le moteur.

Comment vider le bac à eau du ADC 5105 ?

Tirez le bac condenseur situé en bas de l'appareil après chaque utilisation. Videz-le dans un évier, rincez-le à l'eau claire, puis repoussez-le à fond jusqu'au déclic. Si le bac est plein en cours de cycle, le séchage s'interrompt automatiquement.

Comment nettoyer le filtre du sèche-linge ADC 5105 ?

Le filtre se trouve à l'intérieur du hublot. Sortez-le, retirez les peluches à la main ou avec un aspirateur, puis remettez-le en place avant chaque utilisation. Un filtre obstrué réduit l'efficacité de séchage et peut déclencher une surchauffe.

Le sèche-linge ADC 5105 ne chauffe plus, que faire ?

Vérifiez dans l'ordre :

• Le filtre à peluches est-il propre ?
• Le bac à eau est-il plein ?
• L'échangeur de chaleur (condenseur) est-il encrassé ?

Si tout est propre et que le problème persiste, la résistance chauffante ou le thermostat de sécurité peut être défaillant et doit être remplacé par un technicien.

Quelle alimentation électrique faut-il pour brancher le ADC 5105 ?

L'appareil fonctionne en 220-230 V / 50 Hz sur une prise avec mise à la terre, protégée par un disjoncteur de 16 A. N'utilisez jamais de rallonge et ne partagez pas le circuit avec d'autres appareils à forte consommation.

Combien de temps dure un cycle de séchage sur le ADC 5105 ?

Pour du coton à température élevée, le cycle peut atteindre 150 minutes. Pour du linge essoré entre 800 et 1 200 tr/min, comptez 95 à 140 minutes. Tous les programmes se terminent par une phase de refroidissement de 10 minutes pour éviter les faux-plis.

Le sèche-linge vibre fortement ou fait du bruit, est-ce normal ?

Vérifiez que les pieds réglables sont bien ajustés et que l'appareil repose sur une surface plane et stable. Un bruit métallique peut indiquer un objet (pièce, bouton) coincé dans le tambour. Si les vibrations persistent après mise à niveau, un roulement de tambour peut être usé.

Peut-on sécher de la laine ou de la soie dans le ADC 5105 ?

Non. Les matières délicates comme la laine, la soie, le cuir ou les vêtements contenant du Lycra ne doivent pas être introduits dans cet appareil. Respectez toujours les étiquettes de soin du linge : un symbole carré avec un cercle barré indique que le séchage en machine est interdit.

Où trouver des pièces détachées pour le ADC 5105 ?

Des pièces d'origine et compatibles (programmateur, résistance, courroie, filtre) sont disponibles sur des sites spécialisés tels que pcdt.fr ou fiyo.fr en indiquant la référence ADC 5105. Munissez-vous du numéro complet figurant sur la plaque signalétique au dos de l'appareil.

Le sèche-linge ADC 5105 peut-il être installé en colonne sur un lave-linge ?

Oui, sous réserve d'utiliser le kit de superposition prévu à cet effet et compatible avec les dimensions de votre lave-linge. Assurez-vous que la charge supportée par le lave-linge est suffisante et que l'ensemble reste stable. Consultez la notice pour les cotes d'encastrement.

MODE D'EMPLOI ADC 5105 & ADC5105 ARTHUR MARTIN

Débridage : voir page 14

Nous vous remercions de la confiance que vous nous avez témoignée en CHOISSANT:

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.

Avertissements importants 4

Utilisation 4

Installation 4

Protection de l'environnement 4

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6

Comment faire un séchage? 7

Temps de séchage 8

Guide de séchage 9

Entretien et nettoyage 10

Nettoyage extérieur 10

Nettoyage de la porte 10

Nettoyage des filtres 10

Nettoyage du condenseur d'air 10

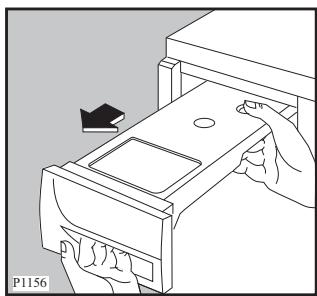

Vidange du bac d'eau de condensation 11

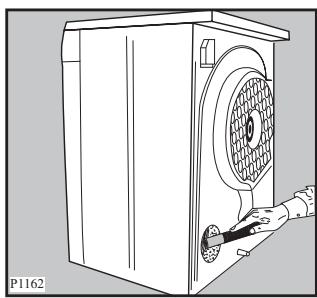

Nettoyage de la grille d'aspiration 11

Installation 14

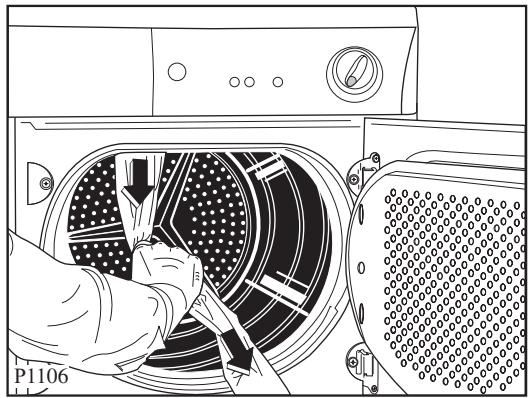

Débridage 14

Emplacement 14

Raccordement électrique 14

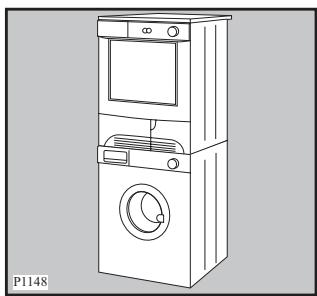

Installation en colonne 14

Réversibilité de la porte 14

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage, d'où économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une Explosion.
• Ne séchez en aucun cas des chaussures (tennis, etc.), car elles pourraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.
• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommagés. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
• Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circuler librement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre “Branchement électrique”. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Cet appareil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de la porte.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

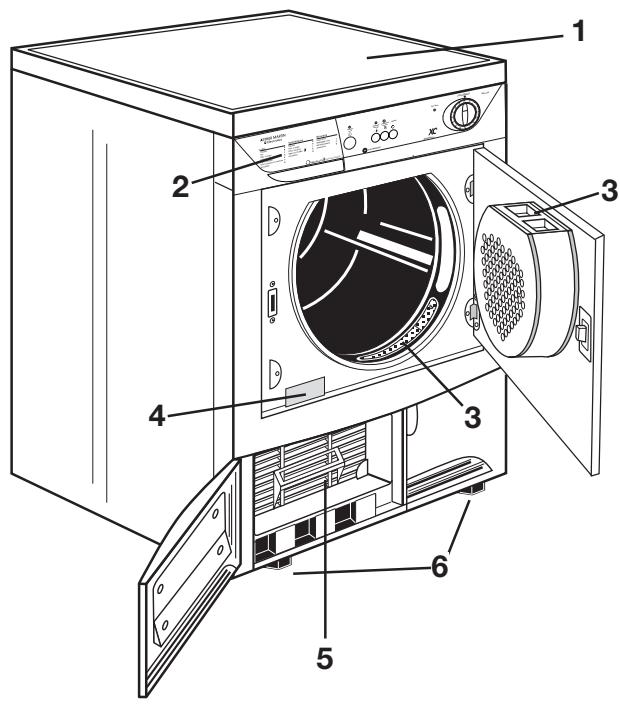

Notre appareil

1 Plan de travail 2 Bac d'eau de condensation 3 Filtres 4 Plaque signalétique 5 Condenseur d'air 6 Pieds réglables

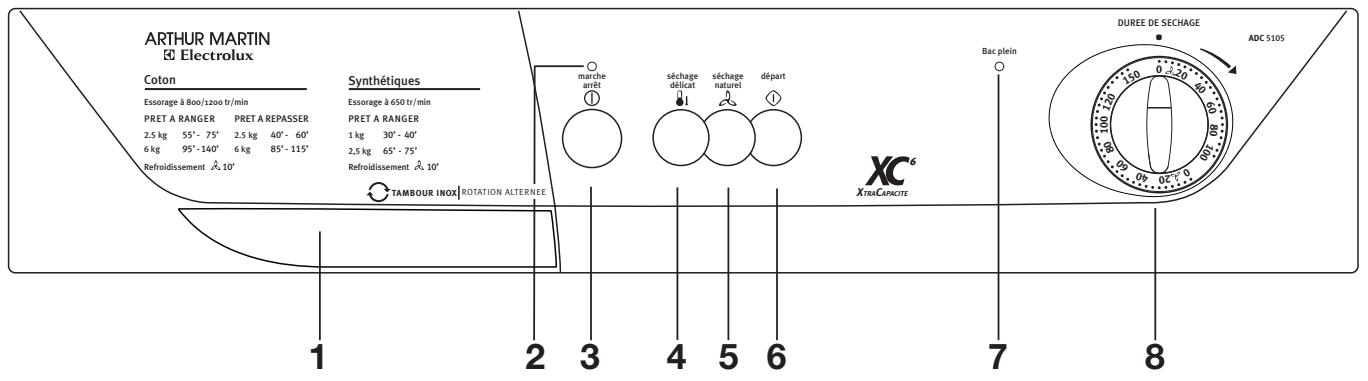

1 Guide des programmes

Il vous aidera à choisir le temps convenant au titre linge.

2 Voyant de mise sous tension

Il s'allume lorsque l'appareil est sous tension (touche marche/arrêt enclenchée) et s'éteint en faisant ressortir la même touche.

3 Touche marche/arrêt ①

Cette touche permet de mettre le sèche-linge sous tension. À la fin du programme, faites ressortir cette touche pour mettre le sèche-linge hors tension.

4 Touche séchage délicat

L'enclenchement de cette touche permet d'effectuer un séchage à température inférieure pour du linge en coton particulièrement délicat.

Il convient alors de prolonger le temps de séchage.

5 Touche séchage naturel

L'enclenchemant de cette touche permet d'effectuer un séchage à une température ambiente (les éléments chauffants sont débranchés) pour du linge délicat particulièrement fragile ou pour éliminer une odeur trop prononcée, antimites par exemple.

6 Touche département ①

Appuyez sur cette touche pour permettre le sèche-linge en fonctionnement après avoir sélectionné le temps de séchage.

Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après fermeture de la porte pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant.

7 Voyant "bac plein

Il s'allume lorsque le bac d'eau de condensation est plein, ou s'il n'est pas inséré correctement dans son logement.

Dans les deux cas, le programme s'interrompt.

Important!

Le minuteur continue à avancer jusqu'à la position "O", mais le séchage n'a pas lieu. Dans ce cas, videz le bac et sélectionnez de nouveau le cycle de séchage pour le temps nécessaire à le compléter.

Attention: Après cette opération l'appareil reprendra son fonctionnement au bout de quelques minutes et pendant ce laps de temps le voyant du bac d'eau de condensation restera allumé.

8 Minutier

Gradué jusqu'à 150 minutes pour le coton et jusqu'à 100 minutes pour les synthétiques, il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré.

Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coïncide avec le repère situé sur le bandeau de commandes.

Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.

Ventilation d'air froid

En fin de séchage, une phase de refroidissement de 10 minutes est prévue pour éviter le froissement du linge (minuteur en position 2).

Vous ne devez pas ouvrir la porte prématurément pour éviter tout risque de brûlures et de dommages au linge.

Comment faire un séchage?

Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses.

Pour sécher votre linge:

1. Branchez l'appareil.

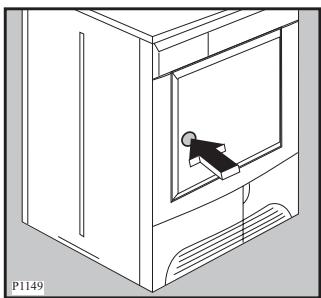

2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

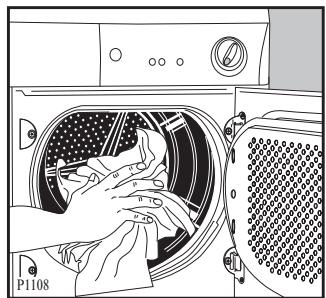

1. Dépliez les pièces de linge une à une et introduisez-les dans le tambour.
2. Fermez la porte. Assurez-vous que le linge ne reste pas coincé entre la porte et le tambour.
3. Enoncez la touche marche/arrêt ① : le voyant de fonctionnement s'allume.
4. Sélectionnez le temps de séchage.
5. Enclenchez éventuellement la touche «séchage délicat» Ⓞ ou la touche “séchage naturel” ⋅.
6. Appuyez sur la touche «départ» : le séchage commence. Durant le séchage, le tambour tourne alternativement dans les deux directions. Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes (position du minuteur). L'appareil s'arrête automatiquement à la fin de cette phase.
7. Faites réassertir la touche marche/arrêt (levoyant de fonctionnement s'éteint) et sortez le linge immédiatement.

Après chaque utilisation

• Mettez l'appareil hors tension en faisant ressortir la touche marche/arrêt. Le voyant de fonctionnement s'éteint.
• Nettoyez les filtres (voir page 10)
• Videz le bac d'eau de condensation (voir page 11)

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du minuteur sur la position (refroidissement) et d'attendre la fin de cette phase pour retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil.

Modification du programme

Pour changer un programme en cours sans ouvrir la porte, il faut d'abord appuyer sur la touche marche/arrêt ① et ensuite tourner le minuteur sur le temps désiré.

Appuyez de nouveau sur marche/arrêt ① et puis sur départ ①.

Coton

Minuteur jusqu'à 150 minutes (secteur à haute température)

Type de linge	Dégré de séchage souhaité	Charge maxi	Durée en minutes pour linge essoré à
			800 tr/m - 1200 tr/m
PeignoirServiettes-épONGeChemisesLinge de litLinge de tableTorchons	Prêt à ranger	6 kg	95 - 140
		2.5 kg	55 - 75
	Prêt à repasser	6 kg	85 - 115
		2.5 kg	40 - 60

Synthétiques

Minuteur jusqu'à 100 minutes (secteur à température réduite)

Type de linge	Degré de séchage souhaité	Charge maxi	Durée en minutes pour linge essoré à 650 tr/m
Synthétiques ou tissus mélangés ne nécessitant pas de repassage	Prêt à ranger	2.5 kg	65 - 75
		1 kg	30 - 40

Attention! Conformez-vous aux étiquettes d'entretien du linge pour le séchage des tissus mélangés.

Les temps de séchage ne sont disponibles qu'à titre indicatif. Seule votre expérience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.

Ne sélectionnez pas une durée de séchage trop longue à la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage.

La durée du séchage est variable selon:

• la nature du linge
• l'importance de la charge.
• l'intensité de l'essorage
• le degré de séchage souhaité

Charge

Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, mélis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles. Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple), CHOISSEZ le temps de séchage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes environ.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:

Drap	700-1000 g
Nappe	400-500 g
Torchon	70-120 g
Serviette	50-100 g
Serviette-éponge	150-250 g
Peignoir	1000-1500 g
Chemise d'homme	200-300 g
Taie d'oreiller	100-200 g
Pyjama	400-500 g
Chemise de nuit	200-250 g

Important:

• Ne faites jamais sécher en machine:
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant été précédemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.
• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis Séchage en tambour à haute température Séchage en tambour à température modérée Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.
• éviter qu'ils ne s'enroulent et forment des nœuds.
• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les écaisseurs longues à sécher.
• Tout le linge à sécher doit être essoré avant de procéder au séchage.
• Évitez de sécher le linge trop longtemps : vous économiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important: N'utilisez jamais de produits abrasifs ou caustiques.

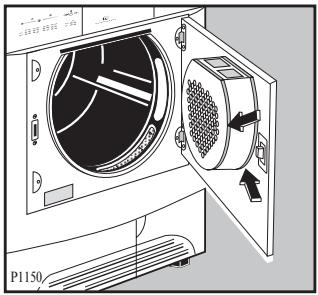

Nettoyage de la porte

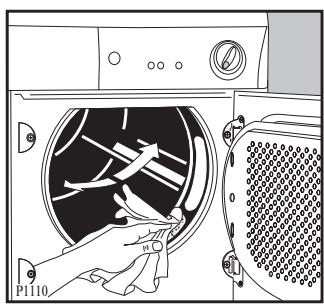

Nettoyez périodiquement l'intérieur de la porte pour enlever d'éventuelles peluches des joints autour du filtre. Un nettoyage soigneux est indispensable pour un séchage correct.

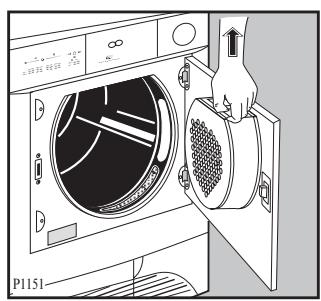

Nettoyage des filtres

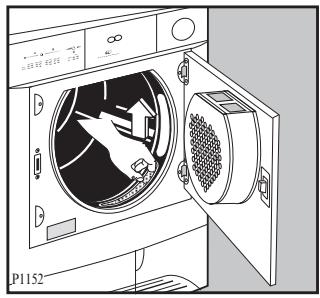

Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque utilisation à l'aide d'un chiffon humide avant de sortir le linge.

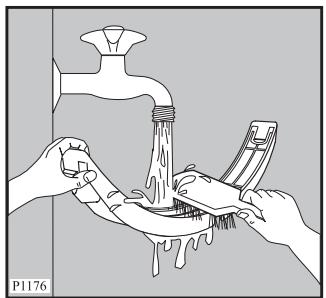

Le filtre à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

La quantité de peluches recueillies ne doit pas vous inquiéter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si une légère couche blanchâtre due aux résidus de détergent dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilise jamais votre sèche-linge sans filtres.

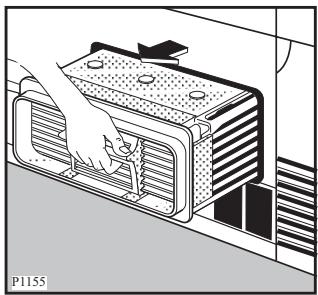

Nettoyage du condenseur d'air

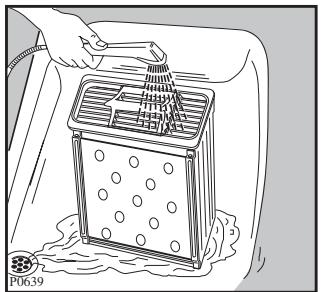

Nettoyez le condenseur d'air de temps en temps. Lors d'un emploi fréquent du sèche-linge, effectuez cette opération 3 à 4 fois par an.

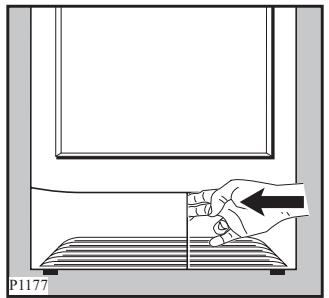

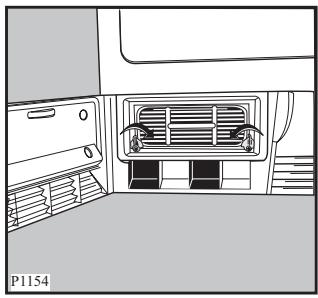

Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvrir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiqué dans le croquis.

Pour pouvoir sortir le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saisissant par sa poignée.

Nettoyez le condenseur avec une brosse et rincez éventuellement comme indiqué sur la figure.

Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches.

Nettoyez le joint autour du condenseur à l'avant et à l'arrière ainsi que le joint à la partie intérieure du portillon à l'aide d'un chiffon humide.

Important!

N'utilisez jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endommager.

Remettez le condenseur à sa place, tournez les deux bouchons vers le haut et fermez le portillon.

Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidange du bac d'eau de condensation

Videz le bac d'eau de condensation de manière à obtenir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du sèche-linge et est recueillée dans le bac d'eau de condensation). Pour cela, tirez le bac, retournez-le, videz l'eau et remettez-le en place en prenant soin de bien l'engager au fond de son logement.

L'appareil peut employer jusqu'à 2 minutes avant de reprendre son fonctionnement. Pendant ce laps de temps, le voyant reste allumé.

Si la vidange du bac d'eau de condensation n'est pas régulièrement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrompt automatiquement (voir page 17).

Remarque: L'eau de condensation récupérée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtre à café).

Nettoyage de la grille d'aspiration

Enlevez les peluches et la poussière sur la grille postérieure à l'aide d'un aspirateur.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Anomalie	Causes possibles
• Le sèche-linge ne démarre pas:	• Porte et/ou portillon inférieur mal fermés • Appareil non branché • Mauvais état du fusible au compteur • Coupure de courant • Touche départ non enclenchée ◆ • Temps de séchage pas affchéé ou pas affchéé correctement • Bac d'eau de condensation plein ou pas correctement positionné
• Le résultat de séchage n'est pas satisfaisant:	• Le programme choisi ne convient pas au linge • Le temps de séchage est insuffisant • Le linge n'a pas été suffisamment essoré après le lavage • Les filtres sont obstrués • Le condenseur n'a pas été nettoyé • Le bac d'eau de condensation est plein • Le tambour est surcharge • Vous avez enclenché la touche de séchage délicat ◆ ou la touche de séchage naturel ◆ • Le sèche-linge n'a pas été installé correctement

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur la partie avant, en bas.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Caractéristiques techniques

Dimensions:	Hauteur Largeur Profondeur	85 cm 60 cm 58 cm
Puisance de branchement: Puisance totale absorbée: Fusible:		220-230 V/50 Hz 2400 W 16 A
Capacité de séchage:	Coton, lin Synthétiques	6 kg 2,5 kg
Consommations:	Coton, lin Coton, lin Synthétiques	4,37 kWh (6 kg prét à ranger) 3,6 kWh (6 kg prét à repasser) 1,4 kWh (2,5 kg prét à ranger)

Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE 19/02/73 (Basse tension) et modifications successives; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Débridage

Enlevez le sachet en polyéthylène avec le rembourse en polystyrène avant d'utiliser l'appareil pour la première fois.

Si l'appareil doit être déplacé par la suite, il devra être transporté verticalement.

Emplacement

L'installation de votre appareil nécessite un local convenablement aéré.

Pour que l'appareil fonctionne dans les meilleures conditions, il est indispensable de le mettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds réglables.

Un fonctionnement correct exige une arrivée d'air exempte de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas, dans le socle du sèche-linge.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Remarque:

La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60°C. Tenez compte de ce facteur lors de l'installation de l'appareil sur des revêtements de sol sensibles.

Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromettre le bon fonctionnement de l'appareil.

L'air doit pouvoir circuler librement à l'arrêt de l'appareil. Les grilles d'aspiration ne doivent pas être obstruées.

Raccordement électrique

Ce sèche-linge ne peut être branché qu'en 220-230V/50 Hz, 16 A.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil (2.4 kW), en tenant compte des autres appareils électriques branchés.

Utilisez un socle de prise de courant importante, une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante. Le remplacement éventuel du câble d'alimentation ne devra être effectué que par notre service après-vente.

Important!

Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du plan de travail entre 48 et 60 cm. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage. Veuillez les lire attentivement.

Réversibilité de la porte

Si nécessaire, le sens d'ouverture de la porte peut être changé de droite à gauche.

Cette opération ne doit être effectuée que par un technicien qualifié.

Pour ce faire, adressez-vous au service après-vente le plus proche de votre domicile.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

Pour tenir nos engagements, nous écoutons les consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] - Fax : [phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigerateurs, cuisinières, lave-linge, aspirateurs, tronconneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'Euros dans plus de 150 pays à travers le monde.
