Opticbook 3800 - Scanner PLUSTEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Scanner à plat dédié aux livres, résolution optique de 2400 x 2400 dpi, profondeur de couleur de 48 bits, interface USB 2.0.
Dimensions et poids	Dimensions : 42,5 x 30,5 x 6,5 cm, Poids : environ 3,5 kg.
Utilisation	Idéal pour numériser des livres, des documents et des illustrations, avec une fonction de numérisation à plat.
Maintenance	Nettoyage régulier de la vitre avec un chiffon doux, mise à jour des pilotes recommandée pour une performance optimale.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité et à la chaleur excessive, débrancher lors d'un nettoyage.
Informations générales	Compatible avec Windows et Mac, logiciel de numérisation inclus, garantie de 1 an.

FOIRE AUX QUESTIONS - Opticbook 3800 PLUSTEK

Comment installer le scanner PLUSTEK Opticbook 3800 sur mon ordinateur ?

Pour installer le scanner, connectez-le à votre ordinateur à l'aide du câble USB fourni, puis insérez le CD d'installation dans votre lecteur ou téléchargez les pilotes depuis le site officiel de PLUSTEK. Suivez les instructions à l'écran pour terminer l'installation.

Pourquoi mon scanner ne s'allume-t-il pas ?

Vérifiez que le scanner est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de changer de prise ou de câble d'alimentation.

Comment effectuer un scan avec le PLUSTEK Opticbook 3800 ?

Ouvrez le couvercle du scanner, placez le document à numériser sur la vitre, puis fermez le couvercle. Lancez le logiciel de numérisation sur votre ordinateur et sélectionnez les paramètres de numérisation souhaités avant de cliquer sur 'Scanner'.

Les scans sont-ils de mauvaise qualité, que faire ?

Assurez-vous que la vitre du scanner est propre et exempte de poussière ou de traces. Vérifiez également les paramètres de résolution dans le logiciel de numérisation. Pour des résultats optimaux, il est recommandé de scanner à une résolution d'au moins 300 dpi.

Comment résoudre des problèmes de connexion USB ?

Vérifiez que le câble USB est correctement branché aux deux extrémités. Essayez de connecter le scanner à un autre port USB de votre ordinateur. Si cela ne fonctionne pas, testez avec un autre câble USB ou un autre ordinateur pour identifier le problème.

Le scanner ne reconnaît pas les documents, que faire ?

Assurez-vous que les documents sont correctement placés sur la vitre du scanner. Vérifiez également que le format du document est pris en charge. Si le problème persiste, redémarrez le scanner et l'ordinateur.

Comment mettre à jour le logiciel du scanner ?

Rendez-vous sur le site officiel de PLUSTEK, dans la section 'Support' ou 'Téléchargements', et recherchez les mises à jour pour votre modèle. Téléchargez et installez la dernière version du logiciel en suivant les instructions fournies.

Le scanner fait du bruit lors de la numérisation, est-ce normal ?

Un léger bruit peut être normal lors de l'utilisation du scanner. Cependant, si le bruit est fort ou s'accompagne de vibrations, cela pourrait indiquer un problème mécanique. Dans ce cas, contactez le support technique de PLUSTEK.

Puis-je scanner des livres avec le PLUSTEK Opticbook 3800 ?

Oui, le PLUSTEK Opticbook 3800 est conçu pour scanner des livres. Il dispose d'une conception spéciale qui permet de numériser des pages de livres sans endommager la reliure.

Comment contacter le support technique de PLUSTEK ?

Vous pouvez contacter le support technique de PLUSTEK via leur site web officiel, où vous trouverez des informations sur le support client, y compris des numéros de téléphone et des formulaires de contact.

MODE D'EMPLOI Opticbook 3800 PLUSTEK

l'utilisateur du scannerer

plustek

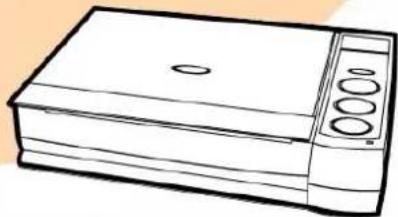

OpticBook 3800

✓ Installation
Utilisation et entretien

Marques Deposees

© 2011 Plustek Inc. Tout Droits Réservés. Aucune partie de ce document ne peut être reproduite sans autorisation. Toutes les marques déposées et noms de marques mentionnés dans ce manuel appartiennent à leur propriété respectif.

Responsabilité

Alors que tous les efforts ont eté mis en oeuvre afin d'assurer l'exactitude des informations contenues dans ce manuel, nous n'assumons aucune responsabilité pour toute erreur ou omission, de tout écrit de quelque nature que ce soit figurant dans ce manuel, que ces erreurs soit des omissions ou des écrites resultant de négligence, accidents ou tout autre cause. Le contenu de ce manuel est sujet à modifications sans préavis. Notre compagnie n'assumera aucune responsabilité légal, si les utilisateurs ne suivent pas les instructions d'opération de ce manuel.

Copyright

Numériser certains documents, par exemple des chèques, des billets de banque, carte d'identités, documents publiques ou gouvernementaux, peut être prohibé par la loi et/ou sujet à des poursuites. Nous vous recommendons d'être responsable et respectieux des lois sur les Copyrights lorsque vous scanner des livres des revues, des journaux et tout autre support.

Information Environnementale

Our le recyclage en fin de vie, veuillez contacter votre distributeur ou fournisseur local pour toutes informations concernant le recyclage et la mise au rebut. Ce produit est destiné et produit afin d'achever une amélioration environnementale. Nous nous appliquons pour fabriquer des produits qui répondent aux standards environnementaux globaux. Veuillez consultier votre autorité locale pour les dispositions particulières. L'emballage de ce produit est recyclable.

Attention: recyclage ( pour CEE seule )

Proteger votre environnement! Ce produit devra etre tri ou amene au centre de tri ou on collecte ce type de produit.

Captures d'Ecran de ce Guide

Les captures d'écran dans ce guide ont été réalisées avec Windows XP, si vous utilisez Windows 2000, Vista ou 7, votre écran sera sensiblement différent mais fonctionnera de la même façon.

Table des matieres

INTRODUCTION. 1

COMMENT UTILISER CE MODE D'EMPLOI 1

CONVENTIONS DE CE MODE D'EMPLOI 2

Note sur les icones 2

RÉGLES DE SECURITÉ 2

CONFIGURATION MATERIELLE ET LOGICIELLE REQUISE 3

CONTENU DE L'EMBALLAGE 4

LES FONCTIONS DU SCANNER 5

CHAPITRE I. INSTALLATION DU SCANNER 6

EQUIPEMENT REQUIS POUR L'INSTALLATION DES LOGICIELS 6

EQUIPEMENT MATERIEL REQUIS 6

INSTALLATION ET CONFIGURATION DU SCANNER 7

Etape 1. Connecter le scanner a votre ordinateur.. 7

Etape 2. Installation du logiciel 8

Etape 3. Test du scanner 10

Dépannage de L'INSTALLATION DES COMPOSANTS LOGICIELS 12

INSTALLATION DES LOGICIELS COMPLEMENTaires 12

CHAPITRE II. UTILISATION ET ENTRETIEN 13

UTILISATION DU SCANNER 13

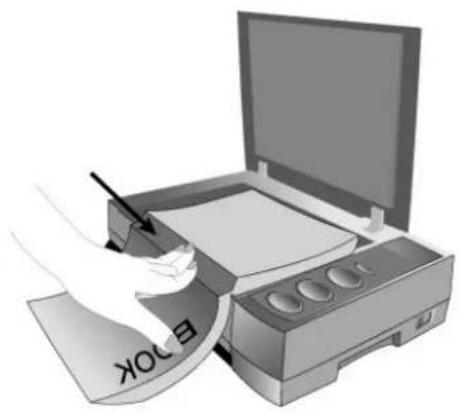

PREPARATION 14

SCANNER LES IMAGES 14

Scanner via une Interface TWAIN. 15

Balayer via le bouton le panneau de scanner ou via une Interface Book Pavilion

16

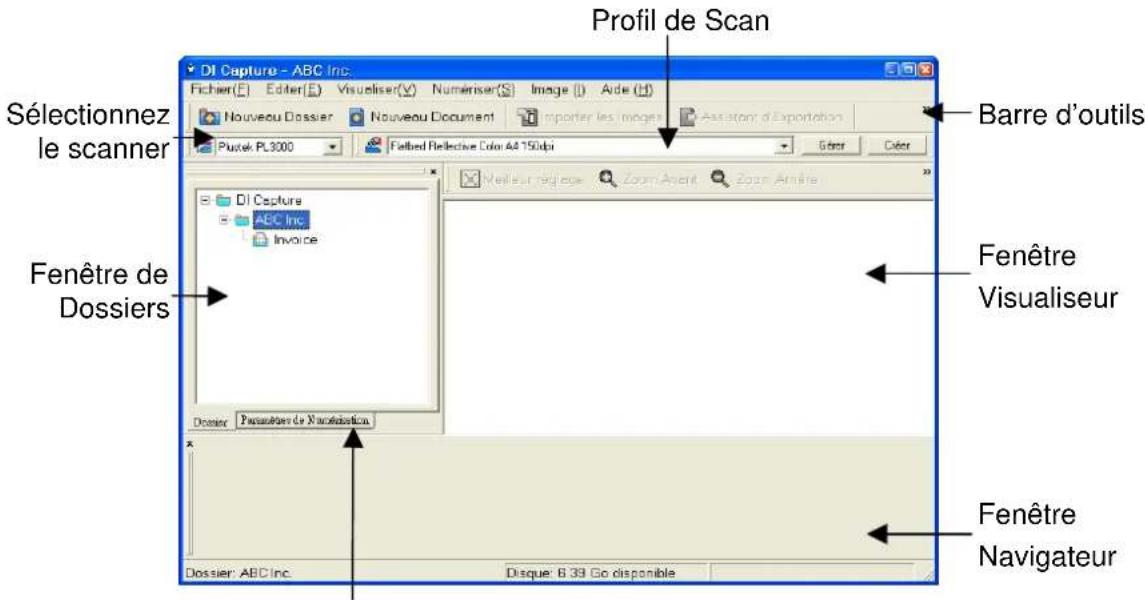

Scanner depuis le Programme de DI Capture 17

CONNEXION DU SCANNER 19

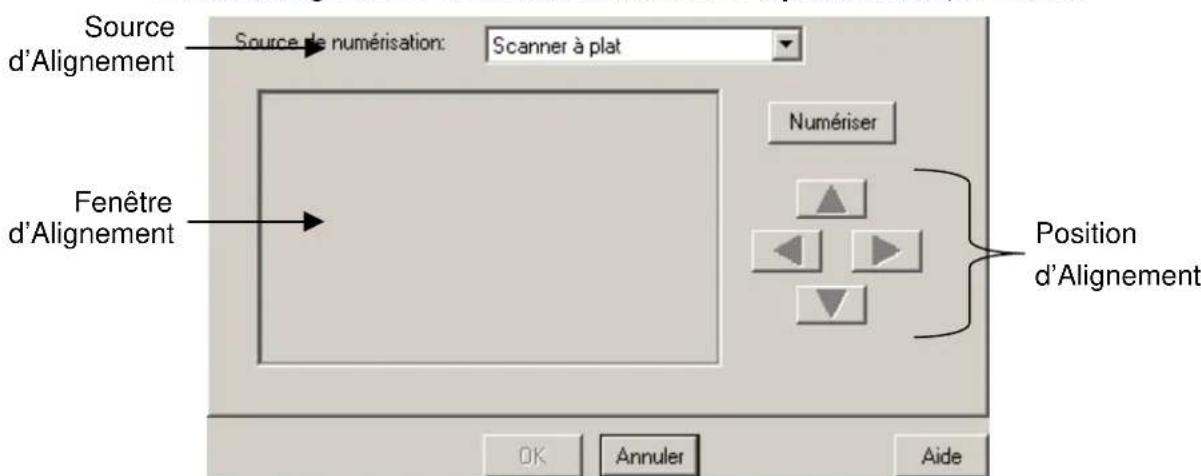

ALIGNER LE SCANNER 19

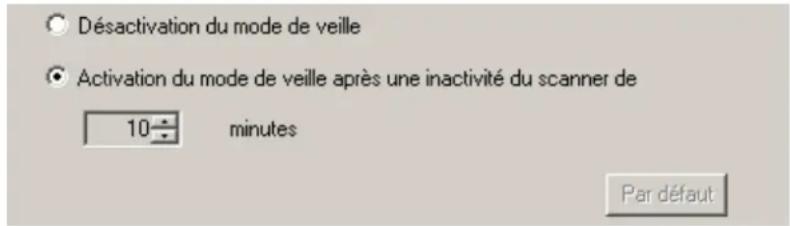

MODE DE VEILLE 20

VERROILLAGE DU SCANNER 21

ENTRETIEN 22

APPENDICE A: SPECIFICATIONS TECHNIQUES 23

APPENDICE B: SERVICE APRÈS-VENTE ET GARANTIE 24

INFORMATIONS DE SUPPORT ET D'ENTRETIEN 24

DECLARATION DE GARANTIE LIMITÉE 25

Bienvenue dans le monde des scanners Plustek, le nec plus ultra en technologie d'imagerie numérique. Notre nouveau scanner va vous permettre d'améliorer le professionnelisme de vos tâches informatiques quotidiennes, en vous permettant d'envoyer des images et du textelectronique à votre ordinateur.

Comme tous nos produits,Vote nouveau scanner a ete scrupuleusement teste, et il beneficie de notre reputation de fiabilité exceptionnelle et de satisfaction des utilisateurs.

N'oubliez surtout pas d'enregistrerVote scanner en vous enregistrant en ligne, via le site Web de Plustek.

Consultez la derniere page de ce mode d'emploi, vous y trouverez une liste completé des filiales de Plustek dans le monde.

En tant qu'utilisateur dûment enregistré, vous pourrez bénéficier de notre assistance technique, et receivevoir des informations sur de nouveaux produits et sur les mises à niveau des logiciels.

Nos you remercions de nous avoir choisis pour l'achat de votre scanner. Nous espérons que vous en serez satisfait et continuerez à vous adresser à nous pour accérir d'autres produits de qualité, au fur et à mesure de l'évolution de vos besoins et de vos intérêts.

Comment utiliser ce mode d'emploi

Ce mode d'emploi comporte des instructions et des illustrations destinées à vous aider à installer et utiliser votre scanner. La lecture de ce mode d'emploi suppose que l'utilisateur est déjà familiarisé avec Microsoft Windows 2000, XP, Vista ou 7. Si ce n'est pas votre cas, nous vous sugérons, avant d'utiliser votre scanner, d'en apprendre plus sur Microsoft Windows en consultant votre mode d'emploi de Microsoft Windows.

La section Introduction de ce mode d'emploi déscrit le contenu de l'emballage et l'équipment minimal requis pour utiliser ce scanner. Avant de commencer à installerer votre scanner Plustek, vérifie le contenu de l'emballage pour vous assurer que rien ne manque. Si un élément venait à être endommagé ou à manquer, veuillez contacter le revendeur auprès duquel vous avez achété votre scanner, ou directement le service commercial de Plustek (vous trouvezez la liste de nos filiales en dernierie page de ce mode d'emploi).

Le chapitre I explique comment installer le logiciel de gestion du scanner et connecter celui-ci à votre ordinateur. Note : le scanner doit être connecté à votre ordinateur par le port USB (Universal Serial Bus). Si vous ordinateur n'est pas doté

d'un port USB, il vous faudra acheter soit une carte d'interface USB pour ajouter les possibilités du standard USB à votre ordinateur, soit un ou plusieurs connecteurs USB si votre carte mère est poursue de la fonctionnalité USB de base. Dans ce mode d'emploi, on suppose que votre ordinateur possède un port USB libre et que le système d'exploitation gère les ports USB.

Le chapitre II contient les instructions d'utilisation, d'entretien et de nettoyage de votre scanner.

L'appendice A contient les specifications du scanner Plustek

L'appendice B contient le texte de la garantie limite de Plustek.

Conventions de ce mode d'emploi

× × × —Represente une commande ou ce qui apparait sur I'ecran de I'ordinateur.

Gras - Représente des boutons de votre scanner OU des remarques importantes

Italie - Première utilisation d'un terme important dans un chapitre.

Note sur les iconônes

Pour annunciér des informations méritant une attention particulière, ce mode d'emploi fait appel aux iconées ci-dessous.

Avertissement

Attention

Informations

Avertissement: Procedure à observer scrupuleusement pour éviter une blessure ou un accident.

Attention: Instructions qu'il est important de ne pas oublier pour éviter toute erreur.

Informations: connaissances et astuces à consulter.

Règles de sécurité

Avant d'utiliser cet apparéil, veuillez lire attentivement les informations suivantes afin de prévenir tous dommages et accidents corporels.

1. Utilisation, le produit est pour l'usage d'intérieur dans des endroits secs. De la condensation peut apparaître dans ce matériel et provoquer des dysfonctionnements dans les cas suivants:

2. lorsque l'appareil est déplace rapidement d'un emplacement froid vers un emplacement chaud,

3. après qu'une piece froide soit chauffée,
4. quand le matériel est place dans une piece humide.

Afin d'éviter la condensation, il est recommandé de suivre les instructions suivantes:

1) Fermez l'appareil dans un sac plastique afin qu'il s'adapte aux conditions de la pierce.
2) Attendez 1 à 2 heures avant de sortir l'appareil de son sac.

1. Utiliser uniquement l'adaptateur secteur et le cable USB fournis avec le scanner. L'utilisation de toute autre alimentation ou cable peut entraîner un dysfonctionnement.
2. Gardez l'espace autour de l'adaptateur dégagé pour le cas où vous devriez débrancherrapidementl'adaptateursecteur encas d'urgence.
3. Des fils électriques endommages peuvent provoquer un incendie ou un choc électrique. Maintenez le cordon d'alimentation droit, sans le tordre, le plier ou l'abimer.
4. Débranchez l'appareil si vous ne vous en servez pas durant une longue période (la nuit ou un long week-end) afin d'éviter tout danger d'accendie.
5. Ne tentez pas de démonter vous-même le scanner. Vous risquez d'être electrocuté ; de plus, l'ouverture de votre scanner invalide votre garantie.
6. Veillez à ne pas faire subir un choc ou un coup à la vitre du scanner : elle est fragile et pourrait se casser.

Configuration matérielle et logicielle requise¹

• Ordinateur avec un processeur Intel Pentium®II 233 MHz ou compatible
  128Mode RAM

• Port USB 2.0isable
  Lecteur de CD-ROM ou lecteur de DVD-ROM
  800 Mo d'espace disponible sur le disque dur

• Une carte d'affichage graphique pouvant afficher les couleurs sur 16 bits ou plus

• Systeme d'exploitation: Windows 2000, XP, Vista ou 7 (compatible)

Informations

Systèmes avec un processeur Pentium III 500 MHz ou plus rapide (et compatible), 256 Mo de RAM, port USB 2.0 disponible et 800 Mo d'espace disque disponible sont recommends pour une performance optimale.

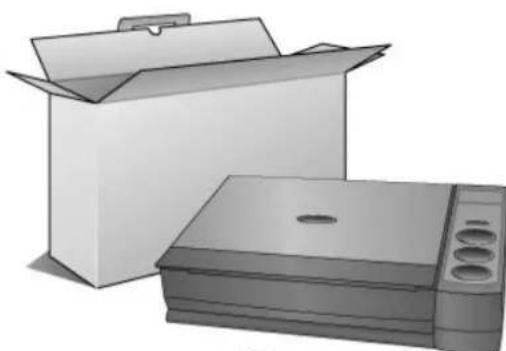

Contenu de l'emballage²

1

2

3

1. Scanner
2. Cable USB
3. Adaptateur secteur
4. Demarrage rapide
5. Le CD-ROM d'installation du pilote et des applications

1. Port USB: connexion du scanner au port USB de votre ordinateur à l'aide du cable USB fourni.
2. Récepteur d'alimentation: Relie le scanner à une prise d'alimentation CA standard avec l'adaptateur secteur inclus.
3. Interrupteur d'alimentation: Sert àmettre le scanner sous/hors tension.

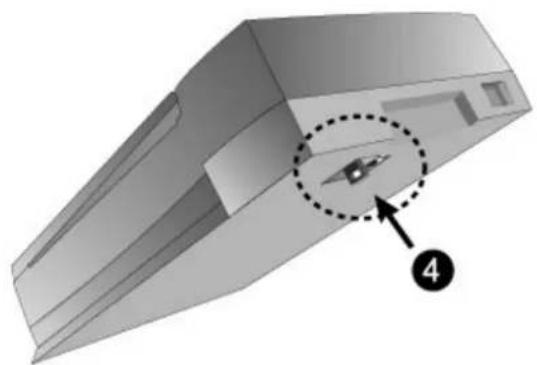

1. Verrouillage du scanner: Permet de maintainir la tete du scanner pendant le transport.
2. Boutons du scanner: Pressez un bouton pour effectuer une action de numérisation prédéfinie.
3. Del de mise sous tension: Indique le statut du scanner.

Lumière	Statut
Marche	Le scanner est en marche, prét à numériser des images.
Arrêt	Le scanner est arrêté, soit parce qu'il est sur arrêt, soit parce que le cordon d'alimentation n'est pas relié.

Chapitre I. Installation du scanner

Avant d'instructor votre scanner, vérifie que vous avez bien tous les éléments. Une liste du contenu de l'emballage figure dans la section « Contenu de l'emballage » de ce mode d'emploi.

Équipement requis pour l'installation des logiciels

Votre scanner est fourni avec le logiciel d'edition d'images (NewSoft Presto! ImageFolio), logiciel OCR (ABBYY FineReader Sprint), logiciel de gestion de documents (NewSoft Presto! PageManager), le pilote du scanner, le logiciel de capture d'images (Plustek DI Capture) et logiciel Book Pavilion. Tous ces logiciels utilisent approximativement 800 Mo d'espace disque après leur installation sur votre ordinateur. Pour vous assurer un espace suffisant pour l'installation, ainsi que pour numériser et sauvégarder des images, un minimum de 1Go d'espace disque libre est recommendé.

Le scanner USB ne peut fonctionner que sous le système d'exploitation Microsoft Windows 2000, XP, Vista ou 7.

Équipement matériel requis

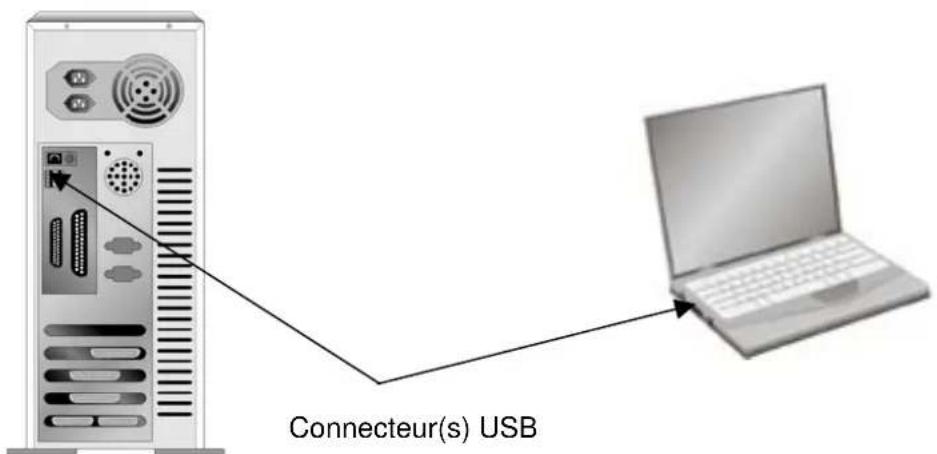

Ce scanner se connecte à votre ordinateur via le port USB (Universal Serial Bus), qui prend en charge le Plug and Play à chaud (sans devoir arrêté l'ordinateur). Pour déterminer si votre ordinateur est capable de:gérer la norme USB, vous doivent observer la face arrière de votre PC pour voir si ce dernier possède un connecteur USB, qui doit être identique à celui qui apparait sur l'illustration ci-dessous. Notez que sur certains ordinateurs, le port USB qui apparait en face arrière de l'ordinateur peut être occupé, et que des ports supplémentaires peuvent existier sur le moniteur ou sur le clavier. Si vous avez du mal à repérer un port USB sur votre ordinateur, veuillez consulter le mode d'emploi de celui-ci.

Votre recherche doit vous permettre de découvertir un ou deux ports USB rectangulaires, qui en ont général l'aspect illustré ci-dessous.

Si vous ne voyez pas de ports USB de ce type sur votre ordinateur, il ne vous reste plus qu'à acheter une carte d'interface USB certifiée, pour ajouter la fonctionnalité USB à votre ordinateur.

Installation et configuration du scanner

Veuillez suivre les procédures détaillées décrites ci-dessous pour installer le scanner.

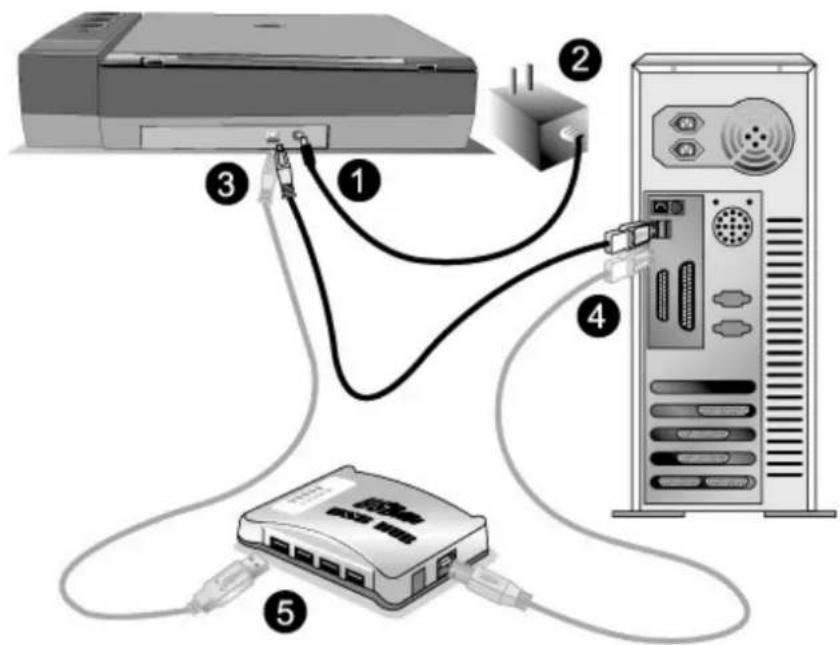

Etape 1. Connecter le scanner à votre ordinateur

Attention

Veuillez vous assurer que l'interrupteur d'alimentation du scanner est coupé avant de brancher ou debancher le transformateur.

1. Branchez l'adaptateur d'alimentation dans la prise d'alimentation du scanner.

2. Raccordez l'autre extrémité de l'adaptateur secteur à une prise électrique murale standard.

3. Raccordez l'extrémité carrée du cable USB livre avec le scanner à l'arrière du scanner.

4. Branchez l'extrémité rectangulaire du cable USB au port USB situé à l'arrêt de l'ordinateur.

5. Si vous prévoyez de connecter votre scanner à un hub (concentrateur) USB³, vérifie que ce hub est connecté au port USB de votre ordinateur. Connectez ensuite le scanner au hub USB.

Etape 2. Installation du logiciel

1. Si les composants USB de votre ordinateur fonctionnent correctement, ils détacteront automatiquement la présence d'un nouveau périphérique connecté au port USB. La boîte de dialogue suivant doit alors apparaitre sur votre écran.

Informations

Si vous ordinateur était eteint lorsque vous avez connecté le scanner, le message ci-dessous apparaitra lorsque vous metrez l'ordinateur sous tension et que Windows demarrera.

1. Pour Windows 2000:

a. Cliquez sur Suivant lorsque la fenêtre « Assistant d'installation d'un périphérique » s'affiche.

b. Sélectionnez « Rechercher Le Pilote Le Mieux Adapté À Voiture Périphérique [Recommende] » et cliquez sur Suivant.

c. La prochaine fenêtre vous demandera ou rechercher pour couver le lecteur. Sélectionnez « Lecteur de CD-ROM », et désélectionnez « Lecteur de disquettes » si cela est coché.

d. Insérez le CD-ROM d'installation, inclus avec votre scanner, dans votre lecteur CD-ROM et ensuite cliquez sur Suivant.

e. Cliquez sur Suivant dans la fenetre qui apparait.

f. Pendant le processus d'installation, un message « Signature numérique requise » peut s'afficher. Veuillez l'ignorer, et cliquez sur Oui afin de continuer l'installation sans conséquence pour les fonctions de votre scanner. Ensuite, veuillez passer à l'etape 8.

4. Pour Windows XP:

a. Insérez le CD-ROM d'installation, inclus avec votre scanner, dans votre lecteur CD-ROM.

b. Sélectionnez « Installer Le Logiciel Automatiquement [Recommandé] » et cliquez sur le bouton Suivant.

c. Cliquez sur le bouton Suivant lorsque la fenêtre apparait. Ensuite, veuillez passer à l'etape 8.

5. Pour Windows Vista:

a. Sélectionnez l'option «Recherche et installez le pilote logiciel [Recommendé]» (Locate and install driver software) lorsque la boîte de dialogue «Nouveau matériel détecté» (Found New Hardware) apparait.

b. Cliquez sur le bouton Continuer quand la boite de dialogue «Compte utilisateur» (User Account Control) s'ouvre.

c. Insérez le CD d'installation dans votre lecteur de CD-ROM quand le système vous demande «Insérer le disque fournit avec votre scanner USB» (Insert the disc that came with your USB Scanner), et cliquez sur le bouton Suivant. Ensuite, veuillez passer à l'objet 8.

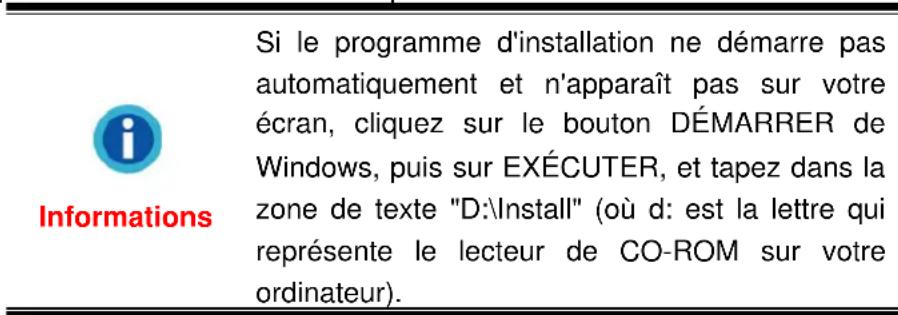

6. Pour Windows 7:

Quand le CD-ROM d'installation est pour plusieurs modetes de scanner

a. Insérez le CD d'installation dans votre lecteur de CD-ROM. Cliquez Exécuter install.exe dans la fenêtre Exéjection automatique.

b. Cliquez sur le bouton Oui si le dialogue de Contrôle de compte d'utilisateur s'affiche. Suivre les instructions du message d'installation affché.

c. Dans la fenêtre du Gestionnaire de péripériques, cliquez-droit sur le scanner sous la rubrique Autres péripériques et selectionnez Mettre à

jour le pilote logiciel depuis le menu déroulant. Cliquez sur Rechercheur un pilote sur mon ordinateur dans la fenêtre qui apparait, et Cliquez sur le bouton Parcourir.

d. Dans la fenêtre Rechercher un dossier, Sélectionnez le dossier ou votre lecteur de CD-ROM contenant le pilote du scanner et cliquez sur le bouton OK pour revenir à l'écran précédent. Cliquez sur le bouton Suivant et cliquez sur Installer ce pilote quand même si la fenêtre de Sécurité de Windows apparait. Ensuite, veuilles passer à l'objet 9.

Quand le CD-ROM d'Installation est pour un modele de scanner

a. Insérez le CD d'installation dans votre lecteur de CD-ROM. Cliquez Exécuter install.exe dans la fenêtre Exéciution automatique.
b. Cliquez sur le bouton Oui si le dialogue de Contrôle de compte d'utilisateur s'affiche. Si la fenêtre de l'assistant s'affiche, cliquez sur Suivant, et cliquez Installer ce pilote quand même de ce logiciel de toute façon dans la fenêtre de ce logiciel de toute façon dans la fenêtre de Sécurité de Windows, puis cliquez sur Terminer dans la fenêtre de l'assistant. Ensuite, veuillez passer à l'étape 9.

1. Durant l'installation, il se peut que le message « Windows ne peut pas vérifier l'éditeur du pilote de ce logiciel» (Windows can't verify the publisher of this driver software) s'affiche. Ignorez ce message et continuez votre installation sans crainte : votre scanner fonctionnera normalement.
2. Lorsque l'installation est terminée, cliquez sur le bouton Terminer pour fermer la boîte de dialogue de l'Assistant Ajout/Suppression de matériel
3. Suivez les instructions qui apparaissent à l'écran pour installer tous les logiciels nécessaires à votre nouveau scanner USB.
4. Une fois les logiciels installés, fermez toutes les applications ouvertes, et cliquez sur le bouton TERMINER pour relancer votre ordinateur.

Etape 3. Test du scanner

Ce qui suit décrit comment vous pouvez vérifier si le scanner fonctionne correctement avec votre ordinateur et le logiciel de numérisation en effectuant votre première numérisation avec notre programme d'édition d'images NewSoft Presto!

ImageFolio. Avant de tester votre scanner, vérifier que toutes vos connexions sont sûres.

Pour tester votre scanner correctement,procédez comme suit:

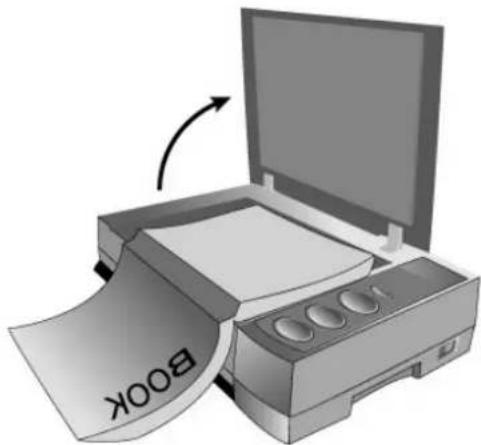

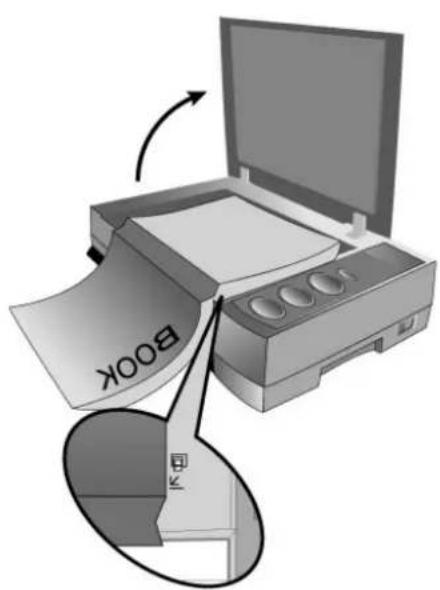

1. Ouvrez le couvercle du scanner et placez un livre sur la vitre, le haut orienté vers le panneau où figurent les boutons du scanner.

1. Refermez doucement le couvercle.
2. Cliquez sur le bouton de Demarrage de Windows pour lancer NewSoft Prestol! ImageFolio.
3. (Si vous n'avez qu'un seul scanner connecté à votre ordinateur, veuillez passer à l'Etape 5.)

Si vous avez plus d'un scanner ou autre apparéil d'imagerie installé sur votre ordinateur : Cliquez sur Sélectionner une source... depuis le menu Fichier de Presto! ImageFolio puis choisissez ce scanner comme source par défaut.

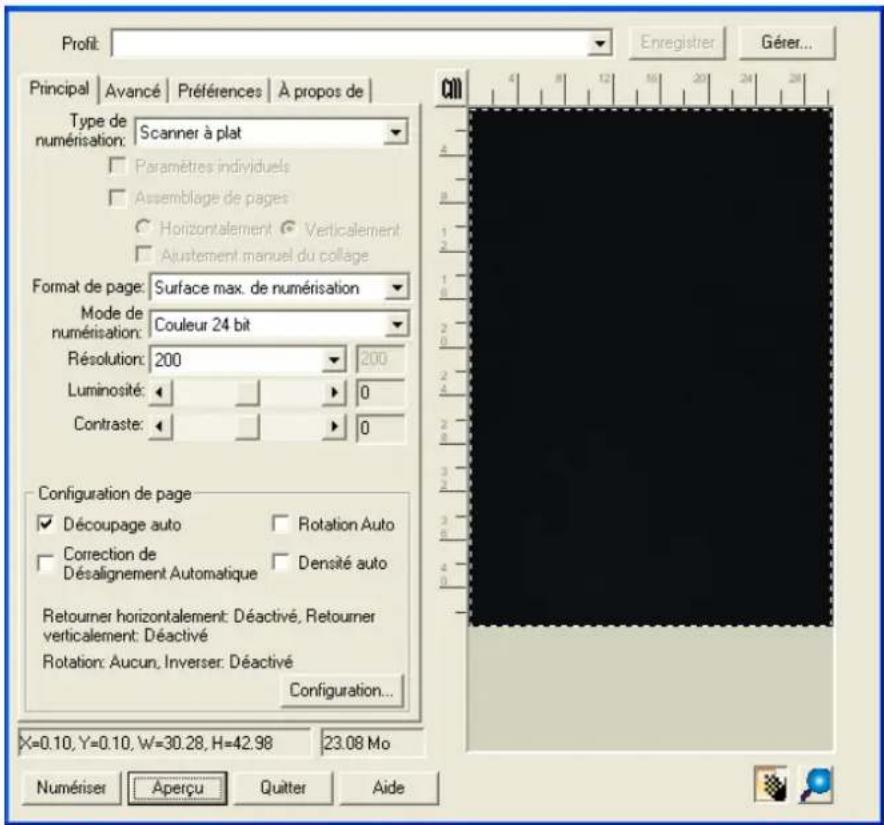

1. Dans Presto! ImageFolio, cliquez sur Fichier > Scanner > Scanner.
2. Dans la fenêtre TWAIN qui s'ouvre, Sélectionnez Scanner à plat comme Type de numérisation.
3. Cliquez sur le bouton Numériser.
4. Si une image apparait sur toute écran, votre scanner fonctionne correctement.

Consultez l'aide en ligne de ImageFolio pour en savoir plus sur ImageFolio.

Informations

Dépannage de l'installation des composants logiciels

Relissez attentivement les étapes décrites dans ce mode d'emploi et dans le Guide d'installation rapide qui accompagne votre scanner.

Si vous avez encore des problèmes, vérifie que:

• Vous disposez bien d'au moins 160 Mo d'espace disponible sur votre disque dur.
  Le scanner est bien branché à une prise électrique en état de fonctionnement.
• Vous utilisez bien le cable USB livre avec le scanner.
  Le connecteur carré du cable USB est bien raccordé à l'arrête du scanner.
  Le connecteur rectangulaire du cable USB est bien raccordé à l'arrière de votre ordinateur.

Si vous n'avez pas suivi dans le bon ordre les procédures d'installation décrites dans ce mode d'emploi, veuillez débrancher le cable USB du scanner, et réinstaller les composants logiciels à partir du CD-ROM. Pour réinstaller les composants logiciels de votre scanner, cliquez sur DEMARRER, puis sur EXECUTER, et tapez D:\Install (ou D représentée la dette qui symbolise votre lecteur de CD-ROM). Suivez ensuite avec soin toutes les instructions d'installation indiquées par l'Assistant d'installation. Redémarrez votre ordinateur lorsque cette opération vous est demandée, et rebranchez le cable USB à l'arrête du scanner pendant que votre ordinateur est encore allumé.

Installation des logiciels complémentaires

Votre scanner est compatible avec la norme TWAIN, et fonctionne donc avec pratiquement tous les logiciels compatibles TWAIN. Si vous achetez des logiciels supplémentaires pour les utiliser avec votre scanner, vérifie qu'ils sont conformes avec le standard TWAIN.

Chapitre II. Utilisation et entretien

Utilisation du scanner

Par ailleurs, votre scanner doit être "piloté" par un type quelconque de programme. Comme tous les documents ou images (qu'il s'agisse de texte ou de photos par exemple) importés depuis le scanner sont traités par votre ordinateur sous forme d'images, la numérisation sera la plupart du temps effectué à partir d'un programme de traitement d'images qui vous permettra d'afficher, modifier, enregistrer et imprimer les images numériées. Un programme de traitement d'images a été livré avec votre scanner, sur le CD-ROM d'accompagnement. Il vous permettra de modifier et corriger les images numériées, à l'aide d'un grand nombre de filtres, d'outils et d'effets.

Mais qu'en est-il de la possibilité de numérique des documents de texte pour pouvoir modifier ceux-ci dans un logiciel de traitement de texte? C'est le role des logiciels de reconnaissance de caractères (OCR). Les logiciels de reconnaissance de caractères convertissant les images créées en numérique des documents de texte, en des fichiers de texte qui peuvent ensuite être affichés, modifiés et enregistrés par des logiciels de traitement de texte. Un logiciel de reconnaissance de caractères est également inclus sur le CD-ROM d'accompagnement de votre scanner: si vous désirez utiliser celui-ci pour de l'OCR, vous nevez donc installer ce programme.

DI Capture, comme son nom l'indique, est un programme spécialisé de capture d'image de documents qui vous permettra de numériser simplement vos documents papier et d'automatiquement les sauvégarder électroniquement dans le dossier désiré. Si vous n'étés pas familiarisé avec l'utilisation d'un scanner, pas de soucis: le « Assistant de Numérisation » vous guidera pour achever toutes les tâches de numérisation.

Book Pavilion, un outil au design soigné, facilité le processus de numérisation des livres. En effectuant certains réglages préalables dans Book Pavilion, la conversion des livres en fichiers électroniques est aussi simple qu'une copie machine. Il suffit de tourner les pages et d'appuyer sur l'un des trois boutons de numérisation sur le panneau du scanner. Il est possible de numérique plusieurs pages qui se suivant sans vous préoccuper du sens des pages.... Cet outil renferme beaucoup d'autres options!

Veuillez vous reférer à l'aide en ligne de chaque programme pour vous guider à travers toutes les questions que vous pourriez vous poser pour le programme.

Preparation

1. Ouvrez le couvercle du scanner et placez un livre sur la vitre. Alignez le livre sur le repere du boitier du scanner.
2. Refermez doucement le couvercle.

Informations

Lorsque vous numérisez un livre écais, appuyez doucement sur la reliure pour garantir un écart minimum entre la page à numériser et la vitre du scanner.

Avertissement

Lorsque le couvercle n'est pas fermé, ne pas regarder la lampe du scanner pendant la numérisation.

Scanner les images

Il y a quatre manières différentes d'actionner le scanner :
1. En faisant l'acquisition d'images depuis le scanner via notre interface TWAIN avec n'importe quel programme compatible TWAIN.
2. En numérisant depuis les bouton de numérisation sur le scanner.
3. En numérisant des images via notre logiciel Book Pavilion.
4. En numérisant des images via notre logiciel DI Capture.

L'interface TWAIN, le logiciel DI Capture et le logiciel Book Pavilion sont automatiquement installés sur votre système en même temps que le pilote du scanner.

Attention	Avant de commencer à numérique, vérifie les points suivants:
	• Voitre scanner à été déverrouillé et votre scanner et votre ordinateur sont en marche.
	• L'icone ne pourrait dans la barre des tâches Windows.
	• Le livre ou papier est correctement placé sur la vitre du scan à plat.

Scanner via une Interface TWAIN

Le programme TWAIN est une part très importante du logiciel qui est fourni avec votre scanner. Ce programme agit comme une interface entre le scanner et le logiciel d'edition d'image que vous utilisez pour visionner et editor les images. Le programme TWAIN vous permet d'ajuster bon nombre de paramétres pour définir la qualité de l'image numérique.

Ce qui suit décrit la façon d'utiliser notre logiciel d'edition d'image (NewSoft Presto! ImageFolio) pour numériser via une interface TWAIN. Lorsque vous vous serez familiarisé avec le scanner, vous pourrez alternatively utiliser un programme de numérisation compatible TWAIN ou un logiciel d'edition d'image pour effectuer vos travaux de numérisation.

Scanner avec NewSoft Presto! ImageFolio:

1. Cliquez sur le bouton Demarrer de Windows pour lancer Presto! ImageFolio.

Attention

Si vous possédez plus d'un scanner ou autre apparéil d'imagerie installé sur votre ordinateur, vous devez définiir ce scanner par défaut avant d'acquérir un programme TWAIN.1. A partir du menu Fichier de Presto!ImageFolio, cliquez sur Sélectionner une source....2. Dans la fenêtre qui s'ouvre,CHOisissez ce scanner et cliquez sur OK pour établit ce scanner comme source par défaut.

1. Dans Presto! ImageFolio, cliquez sur Fichier > Scanner > Scanner....

2. Dans la fenêtre TWAIN qui s'ouvre, Sélectionnez Scanner à plat dans Type de numération.

1. Ajustez les paramètres de numérisation.
2. Cliquez sur le bouton Aperçu. L'image numérique devrait apparait dans la fenêtre de prévisualisation. Pour définir les marges et rogner les parties de l'image que vous ne souhaitez pas numérique, utilisez la souris pour cliquer et tirer les coins ou cordures de la zone de numérique. Ajustez les paramétres de numérique de nouveau si l'image pré-visualisée ne vous convient pas.
3. Cliques sur Numériser.
4. Lorsque la numérisation se termine, cliquez sur Quitter pour fermer la fenêtre TWAIN. Les images numériées sont affichées dans Prestol! ImageFolio, et vous pouvez réaliser les travaux d'edition d'images.

Cliquez sur le bouton d'Aide dans la fenêtre de TWAIN pour plus d'informations sur les arrangements.

Balayer via le bouton le panneau de scanner ou via une Interface Book Pavilio n

Votre scanner est équipé de touches de fonction qui faciliteront le processus de numérisation. Les boutons sur le panneau de contrôle du scanner pilotent le Book Pavilion pour les fonctions de Numérisation Couleur (Color), Numérisation en dégrade de Gris (Gray) et numérisation de Texte (B/W). La configuration de chaque bouton du panneau de contrôle est effectué avec Book Pavilion. Book Pavilion

vous offre l'accès rapide aux fonctions de balayage féquent-utilisées. Elles sont particulièrement utiles quand vous doivent balayer à plusieurs reprises avec les mêmes arrangements et envoyer des images à la même destination.

Configuration du boutons

Avant d'executer votre premier balayage par l'intermédiaire des boutons du scanner, vous étés recommendé d'abord à configurer les arrangements de bouton aux vos besoin et aux vos préférences. Il y a trois manières de configurer ou regarder les arrangements de bouton de Book Pavilion :

• Appuyez sur le bouton Color, Gray ou B/W du scanner.
  Double-clic I'icone dans le plateau de systeme de Windows.
  Right-clic l'icone dans le plateau de système de Windows, et puis choisissez de Paramètres dans le menu instantané qui s'ouvre.

Depuis la fenêtre Book Pavilion, vous pouvez ajuster les paramétres de numérisation en cliquant sur le Mode Configuration. Vous pouvez aussi configurer les paramétres de sauvêgarde des images numériées.

Cliquez sur le bouton d'Aide dans la fenêtre de Book Pavilion pour plus d'informations sur les arrangements.

Balayer via le boutons

Le balayage des livres ou des documents de ce scanner est très facile. Suivez les deux étapes ci-dessous:

1. Placez le livre ou le document sur le scanner.
2. Appuyez sur le bouton Color, Gray ou B/W du scanner.

Le scanner démarre pour balayer immédiatement et pour effectuer l'action correspondante selon des arrangements que vous avez installés dans la fenêtre de Book Pavilion.

Scanner depuis le Programme de DI Capture

1. Cliquez sur le bouton de démarrage de Windows pour lancer DI Capture.

Fenêtre de Paramètres de Numérisation

1. Dans DI Capture, Sélectionnez ce scanner dans le menu déroulant de Scanner Model Name
2. Sélectionnez un document dans Fenêtre de dossiers pour stocker les images numériées.

(Pour creer un nouveau dossier et/ou un nouveau document, cliquez sur Nouveau Dossier et/ou Nouveau Document dans la barre de tâches.)

1. Sélectionnez un profil de numérisation approprié. (Vous pouvez cliquer sur l'onglet Fenêtre de Paramètres de Numérisation pour vérifier si les paramètres actuels du profil vous conviennent. Si ce n'est pas le cas, vous pouvez cliquer sur Créer ou Gérer à coté de Scan Profil pour créé un nouveau profil ou modifier un profil existant.)
2. Cliquez sur Numérisation - Ajouter dans la barre de tâches.
3. Lorsque la numérisation se termine, toutes les images numériées sont affichées dans Fenêtre Navigator. La première image numérique apparait dans Fenêtre Visualiser.

Alternativement vous pouvez cliquer sur Assistant de Numérisation dans la barre de tâches pour laisser le Assistant de Numérisation vous guider à travers le processus de numérisation.

VoussouspoucezaussipersonnaliservotireinterfaceutilisateurdeDICapturetelque lesboutonsdelesbarresd'outils,FenetreVisualiseur,FenetreNavigateur,etc.

Référez-vous à l'aide en ligne de DI Capture pour en才知道r plus à propos de DI Capture!

Connexion du scanner

La première étape lorsque vous pouze résoudre des problèmes de connexion avec votre scanner est de vérifier les connections physiques. L'icone, située dans la barre de tâche Windows indique si le logiciel du scanner est correctement lancé et si le scanner et l'ordinateur communiquent entre eux.

Apparance Statut
	Le programme a été lancé avec succès et le scanner est connecté avec l'ordinateur, prét à numériser.
	Le scanner n'est pas connecté avec l'ordinateur. Ou, le scanner n'est pas en position de marche.
Aucun Affichage	Voues avez choisi de terminer ce programme, que le scanner soit connecté ou déconnecté de l'ordinateur.

Aligner le Scanner

Dans la plupart des cas, le scanner ne nécessite pas d'être aligné mais il y a des circonstances où cette pourrait être requis. Vous devez aligner le scanner seulement si des parties du document numérique sont manquantes. Par exemple, l'en tête d'un document est manquante après numérique.

Alignement pour le Scan à Plat:

1. Placez un document face vers le bas sur la vitre du scanner, et alignez son coin supérieur gauche avec la flèche du point de ↔reference.
2. Dans le menu Demarrer dans Windows, aller sur Tous les programmes > Nom du Model de Your Scanner, puis cliquez sur Utilitaire scanner.
3. La fenêtre « Utilitaire scanner » s'ouvre. Trouvez la section Numérisation initiale d'alignement et sélectionnez Scanner à plat en tant que source.

1. Cliquez sur Numériser. Une partie de l'image du document sera affichée dans la Fenêtre d'Alignment.

2. Cliquez sur les boutons Position d'Alignment (Haut, Bas, Gauche, Droite) jusqu'à ce que le coin supérieur gauche du document numérique s'aligne avec le coin supérieur gauche de la Fenêtre d'Alignment.

3. Lorsque l'alignement est terminé, cliquez sur OK pour enregistrer les paramètres et sorting.

Mode de veille

Pour economiser la consommation électrique, le scanner enterra le Mode de veille après qu'il soit inactif pendant un certain temps. Vous pouvez Désactivation du mode de veille ou définiir un période d'inactivité pour que le scanner entre automatiquement en Mode de veille.

1. Dans le menu Demarrer dans Windows, aller sur Tous les programmes > Nom du Model de Your Scanner, puis cliquez sur Utilitaire scanner.
2. Dans la section dans la fenêtre Utilitaire scanner qui s'ouvre,-cliquez sur le bouton de votre option :

a. Pour désactiver le Mode de veille : Cliquez sur Désactivation du mode de veille.
b. Pour entrer automatiquement en Mode de Veille : Cliquez sur Activation du mode de veille après une inactivité du scanner de ... minutes et puis cliquez sur les flèches vers le haut ou le bas pour saisir une période de défaut pour que le scanner entre automatiquement en Mode de Veille.

Informations

Le scanner se met en veille (mode de veille) après une inactivité de 10 minutes. Appuyez simplement sur n'importe quel bouton du scanner pour le remettre dans son état normal.

1. Cliquez sur OK pour enregistrer les parametes et sorter.

Pour couper l'alimentation, appuyez sur le bouton de marche/arrêt sur le coté du scanner.

Avertissement

Si le scanner reste inutilisé pour une longue période de temps, éteignez le scanner et déconnectez le cordon d'alimentation de la prise de courant.

Alternatively you could use the Par défaut pour restaurer les réglages de défaut. You could appuyer sur n'importe quel bouton du scanner pour réveiller le scanner de l'économie d'énergie.

Verrouillage du scanner

Votre scanner est équipé de trois états de verrouillage pour la protection des pieces optiques. Pour garantir le bon fonctionnement du scanner, Sélectionnez l'état de verrouillage adapté à la situation.

Verr. auto: Numérisation d'une surface lisse. Le scanner se verrouille automatiquement lorsque la tête de verrouillage n'est pas activée. Recommandé pour un usage général.

Déverr. permanent: Numérisation d'une surfaceSouple ou instable. En outre, si vous placez le scanner dans une position durable, vous pouvez toujours maintainir cet état.

Avertissement

Si vous utilisez cet état de verrouillage, veillez à re-verrouiller le scanner avant tout mouvement pour éviter de l'endommager.

Verr permanent permet de maintainir en place la tete de numérisation pendant le transport. Le scanner reste désactivé.

Avertissement

Lorsque vous devez déplacer le scanner, verrouillez-le pour éviter de l'endommager.

Entretien

Attention

Pour permettre à votre scanner de fonctionner longtemps sans problème, consacre quelques instants à dire les conseils d'entretien ci-dessous.

• Évitez d'utiliser le scanner dans un environnement poussiétaux. Les particules de poussière et autres matières étrangères peuvent l'endommager.
• Ne soumettez pas le scanner à des vibrations importantes. Cela pourrait endommager ses composants internes.
• Nettoyez la vitre du scanner en utilisant une faible quantité de produit de nettoyage non abrasif vaporisé sur un tissu doux et non pelucheurs. Frottez ensuite avec soin la vitre à l'aide de ce tissu. NE VAPORISEZ PAS DE PRODUIT DE NETTOYAGE DIRECTEMENT SUR LA VITRE DU SCANNER. Les résidus de liquide en excès pourraient se déposer sous la vitre et endommager le scanner.
• Voitre scanner fonctionne de façon normale à des températures comprises entre 10^ C et 40^ C ( 50^ F à 104^ F).

Appendice A:

Spécifications techniques

Plustek OpticBook 3800
Dimensions 450 x 283 x 93,8 mm	(17,6" x 11" x 3,7")
Poids 3,9 Kgs (8,5 Lbs)
Température de fonctionnement	10°C to 40°C (50°F to 104°F)
Vitesse de Scan (300 dpi, A4 Portrait)	mode couleur : 6,5 secondes mode échelle de gris : 6,5 secondes mode N&B : 6,5 secondes Note : Les résultats peuvent varier en fonction de votre programme de numérisation, du processeur de l'ordinateur et la quantité de mémoire système.
Zone de numérisation Maximum	216 mm x 297 mm (8,5" x 11,69")Minimum 12,7 x 12,7 mm (0,5" x 0,5")
Méthode de numérisation Couleur	sur 48 bits en entrée; 24 bits en sortieGamine de gris sur 16 bits en entrée, 8 bits en sortieTrait / Texte sur 1 bit (Noir & Blanc)
Résolution Résolution optique: 1	200 ppm Résolution matérielle max.: 1200 ppm x 2400 ppm
Supports de numérisatio Originalaux opaques en couleur ou en noir et blanc.
Protocoles Conformes à la norme TWAIN
Interface USB 2.0 modes Grande vitesse et Pleine vitesse
Source de lumière Lampe à cathode froide
Adaptateur secteur Tension de sortie CC 24 V, 0,75A
Consommation électrique En fonctionnement - 18 watts maximum En attente - 4,3 watts
EMI FCC Class B, CE
Protection de l'environnement	RoHS/WEEE

Appendice B: Service après-vente et garantie

Si vous rencontres des difficultés pourmettrevoire scanner en service,veuillez tout d'abord consulter les instructions d'installation et les suggestions de résolution des problèmes contenues dans ce mode d'emploi.

Pour plus d'assistance,appelez l'un des numérodesupport technique qui figurent en derniere page de ce mode d'emploi.L'un de nos techniciens se fera un plaisir de vous aider,du lundi au vendredi,aux heures de travail indiquees cidesssous:

Europe 9:00 a.m. – 5:30	p.m. (CET)
Monde entier sauf Europe	9:00 a.m. – 6:00 p.m. Taiwan Time

Pour éviter toute attente, préparez les informations suivantes avant d'appeler :

• Nom et modele du scanner
• Numéro de série du scanner (Situé à l'arrière du scanner)
  Une description détaillée du problème
  La marque et le modele de votre ordinateur
  La vitesse de son processeur (Pentium 233, etc.)
• Voitrésysteme d'exploitation et BIOS (optionnel) actuels
  Le nom, la version et l'éditeur de vos autres logiciels
  Les autres périhériques USB installés

Informations de Support et d'Entretien

Le cas échéant, la période de disponibilité des pieces de rechange et les possibilités d'améliorer l'information sur le produit. Veuillez demander aux distributeurs et aux fournisseurs locaux les informations sur les pieces de rechange et les informations sur la mise à jour d'un produit.

Ne disposer d'aucuns produits avant de demander aux distributeurs et aux fournisseurs locaux d'obtenir les informations correctes sur les bonnes méthodes et procédures de diminutions des incidences sur l'environnement.

Si vous poulezmettre au rebut le produit et/ou un accessoire,veuillez demander aux distributeurs et fournisseurs locaux l'adresse du centre de recyclage le plus proche.

Pour toutes questions d'entretien, veuillez demander aux distributeurs et aux fournisseurs locaux l'adresse du centre d'entretien le plus proche afin de prolonger le temps de vie d'utilisation du produit.

Si vous poulez entretenir et autoriser le produit de manière légale, veuillez demander aux distributeurs et aux fournisseurs locaux l'obtention de l'adresse des magasins les plus proches.

Déclaration de garantie limitée

Cette Déclaration de garantie limitée ne s'applique qu'aux options d'origine que vous avez achétées à un revendeur autorisé pour votre propre usage, et non pour une éventuelle revente.

La garantie du constructeur s'entend pieces et main-d'oeuvre, et n'est applicable qu'après reception de la preuve d'achat originale. Pour bénéficier d'une réparation au titre de la garantie, vous pouvez contacter le revendeur ou le distributeur, ou encore visiter notre site Web pour connaître les dernières informations relatives à notre service après-vente. Vous pouvez également nous contacter par e-mail.

Si vous transférez ce produit à un autre utilisateur, le bénéfice de la garantie est acquis à ce dernier durant le reste de la période de garantie. Vous nevez donc transférer votre preuve d'achat et cette déclaration à cet utilisateur.

Nous garantissons que cet apparéil est en bon état de fonctionnement et est conforme à sa description fonctionnelle telle qu'elle figure dans la documentation fournie. Sur presentation d'une preuve d'achat, les pieces de remplacement bénéficient de la garantie restant à courir pour les pieces qu'elles remplacent.

Avant de renvoyer ce produit au titre du bénéfice de la garantie, vous devez en retarder tous les programmes, toutes les données et tous les supports amovibles. Les produits returnés sans mode d'emploi et sans éléments logiciels seront replacés sans mode d'emploi et sans éléments logiciels.

Cette Garantie limitée ne s'étend pas à un échange lorsque le problème résultat d'un accident, d'un désastre naturel, d'un acte de vandalisme, d'une erreur ou d'un abus d'utilisation, d'une utilisation dans un environnement non adapté, d'une modification de programme, d'un autre appeareil ou d'une modification du produit non effectuee par le fabricant.

Si le produit concerné est une option, cette Garantie limitée ne s'applique que si ce produit est utilisé avec l'appareil pour lequel il a étéçu.

Pour toutes questions concernant votre Garantie limitee, veuillez contacter le revendeur approuve apres duquel vous avez achete ce produit, ou directement le fabricant.

CETTE GARANTIE LIMITÉE REMPLACE TOUTES LES AUTRES GARANTS, EXPLICITES OU IMPLICITES, Y COMPRIS, MAIS SANS Y ÉTRE LIMITE, LES GARANTS IMPLICITES DE COMMERCIABILITÉ ET D'ADAPTATION À UN USAGEPARTICULIER.TOUTEFOIS,LES LOIS EN VIGUEUR DANS CERTAINS PAYS N'AUTORISENT PAS L'EXCLUSION DES GARANTS IMPLICITES.SICES LOIS SONT APPLICABLES,TOUTES LES GARANTS IMPLICITES OU EXPLICITES SONT LIMITÉES EN DUREEÀ LA PÉRIODE DE GARANTIE. AUCUNE AUTRE GARANTIE NE POURRA ÉTRE INVOQUÉEÀ L'ISSUE DE CETTE PÉRIODE.

Certaines juridictions n'autorisent pas les limitations de durée d'une garantie implicite; la limitation ci-dessus peut donc ne pas s'appliquer.

En aucune circunstance le fabricant ne saurait etre tenu pour responsable de l'un des événements suivants:

1. Plainte d'un tiers contre vous pour pertes ou dommages.
2. Perte de, ou dommage cause a, vos données ou enregistements ; ou
3. Dommages économiques consécutifs (y compris perte de profits ou d'économies) ou incidents, même si le fabricant est informé qu'une telle possibilité existe.

Certaines juridictions n'autorisent pas l'exclusion ou les limitations de dommages incidents ou consécutifs ; la limitation ci-dessus peut donc ne pas s'appliquer à votre cas.

Cette Garantie limitee you accorde des droits juridiques specifiques, et you pouvez egalement disposeer d'autres droits, qui varient selon les juridictions.

Déclaration de Radio Fréquence FCC

Cet équipement a eté examé et avéré pour être conforme aux limites pour un dispositif numérique de la classe B, conformément à la partie 15 des règles de FCC. Ces limites sont conçues pour assurer la protection raisonnable contre l'interférence nocive dans une installation résidentielle.

Cet équipement génére, utilise et peut émettre des énergies à fréquences radio et, si installé incorrectement, peut cause des interférences nocives aux communications radio. Toutfois, il n'y a aucune garantie qu'une interférence n'intervendra pas dans une réception télévisée particulière (qui peut être déterminée en mettant l'appareil hors et sous tension), l'utiliseur est encouraged à essayer de corriger l'interfERENCE en prénant une ou plusieurs des mesures suivantes:

Réorientez ou replacez l'antenne de réception.
Augmentez la separation entre l'equipement et le récepteur.
- Connectez l'équipement sur un circuit différent de celui sur lequel est connecté le récepteur.
- Les cables d'interconnexion gainés et le cordon d'alimentation gainé fournit avec cet équipement doivent être utilisé avec cet équipement pour assurer la conformité avec la limite de transmission RF régulant cet apparéil.
■ Consultez un revendeur ou un technicien radio/TV pour plus d'aide si la situation reste inchangée.
Des changements ou modifications non expressement approuvées par le fabricant ou un centre de service autorisé pourrait annuler l'autorisation de l'utilisateur à se servir de l'équipement.

Ce matériel est conforme avec la Partie 15 des règlements de la FCC. Le fonctionnement répond à 2 confitions : (1) l'appareil ne doit pas créé d'interférences nuisibles, et (2) l'appareil doit accepter toute interférence reçue, incluant les interférences qui pouraient provoquer un fonctionnement indésirable.

Comment contacter Plustek

Europe: Plustek Technology GmbH

Europe & Amérique du Nord:

Plustek Inc.

Visitez notre site web

www.plustek.com

pour plus d'informations sur le service client.
