SA-7S1U02Fra 06.8.29, 1:52 PMPage 1 AdobePageMaker6.5J/PPC2
FRANÇAIS AVANT-PROPOS Lire attentivement ce chapitre avant de procéder au
branchement de l’appareil sur le secteur.
RÉGLAGE POUR LE FONCTIONNEMENT DE L’APPAREIL SUR SECTEUR Cet appareil Marantz été conçu pour respecter les exigences
de votre région en matière d’alimentation secteur et de sécurité.
— Alimentation (U.S.A.) AC 120V 60Hz
— Alimentation (Chine) AC 220V 50Hz
DRUITS D’AUTEUR L’enregistrement et la lecture de certaines informations sonores
nécessitent une autorisation. Pour de plus amples
renseignements, consultez:
— La loi de 1956 sur les Copyright
— Loi concernant les Acteurs et Musiciens 1958
— Lois de Protection des Artistes 1963 et 1972
— Les décrets et règlements ultérieurs qui s’y rapportent
Merci d’avoir choisi le Lecteur CD Super Audio SA-7S1 de
Marantz pour votre système audio.
Ce lecteur comporte toute une gamme de caractéristiques
servant à améliorer le son de vos sources audio préférées.
Merci de bien vouloir lire attentivement ces consignes
d’utilisation. Nous vous conseillons de lire le guide de
l’utilisateur en entier avant d’essayer de connecter ou d’utiliser
Après avoir pris connaissance du contenu de ce manuel, nous
vous conseillons d’effectuer toutes les connexions avant
d’essayer d’utiliser l’appareil.
INTRODUCTION SA-7S1UK02Fra 06.9.14, 9:14 AMPage 2 AdobePageMaker6.5J/PPC3
• Disque double couche
• Disque couche hybride
Et chaque type peut contenir deux zones d’informations
• Une zone stéréo de haute qualité
• Une zone multicanaux** de haute qualité
Il contient à la fois des informations de zone stéréo de
haute qualité et de zone multicanaux** de haute qualité.
• Disque double couche
Il contient à la fois des informations de zone stéréo de
haute qualité et de zone multicanaux** de haute qualité.
Et une quantité double d’informations peut être enregistrée
sur le disque grâce à la seconde couche.
• Disque couche hybride
Non seulement ce disque contient à la fois la zone
d'information stéréo à haute qualité sonore et la zone
d'information multicanaux à haute qualité sonore**, mais il
possède également une seconde couche CD et peut donc
être lu sur un lecteur de CD.
Le nombre de plages enregistrées peut varier par couche. Il
sera indiqué sur la fenêtre d’affichage de l’appareil.
** Cet appareil est un lecteur uniquement stéréo et ne peut
donc pas lire les zones audio multicanaux à haute
qualité. (Il ne reconnaît pas les zones multicanaux.)
CD audio contenant seulement des plages de musique.
CARACTÉRISTIQUES DU PRODUIT Cet appareil peut reproduire les performances sonores
exceptionnelles des CD Super Audio. Cet appareil présente
les caractéristiques uniques suivantes.
• Circuit de filtre à faible niveau de bruit, amplificateur à faible
distorsion de sortie de type HDAM SA2 à haute vitesse
avec l'entrée différentielle de type HDAM.
• Fonction d'affichage d'informations textuelles qui peut
afficher les titres des disques, les titres de plages, etc. avec
• Possibilité de lire des disques CD-R/CD-RW.
• Les disques peuvent être lus en utilisant une horloge
externe de grande précision.
• Il est possible d’inverser la phase du signal analogique.
A PROPOS DE CD SUPER AUDIO La norme Super Audio est basée sur la technologie Direct
Stream Digital (DSD) (train direct numérique). Ce nouveau
format de train direct numérique comprend un système 1 bit
dont la fréquence d’échantillonnage numérique est 64 fois
supérieure à celle d’un CD audio conventionnel. Les résultats
sont spectaculaires : une réponse en fréquence de plus de
100 kHz et une gamme dynamique de 120 dB sur tout le
spectre audible. Mélangées à autant des fréquences d’origine
que possible, les informations audio audibles par l’oreille de
l’homme semblent beaucoup plus naturelles.
Toutes les fréquences audibles sont, après tout, intégrées dans
la gamme de fréquences telles qu’émises par la source sonore.
Une meilleure reproduction n’existe pas ! Pour la première
fois, vous entendrez la réalité reconstituée.
LECTURE DE DISQUES CD-RW Cet appareil peut lire les disques CD-RW (réinscriptibles) ainsi
que les CD Audio ordinaires et les disques CD-R (enregistrables).
Les disques CD-R et CD-RW doivent contenir des
informations TOC (table des matières) correctement
enregistrées afin de pouvoir les lire. Sur les enregistreurs de
CD, l’écriture des informations TOC est appelée finalisation
du disque. Les disques non finalisés ne peuvent pas être
reconnus correctement en tant que CD Audio et lus par les
lecteurs de CD ordinaires et les lecteurs de CD Super Audio.
Pour plus de détails, veuillez lire le mode d’emploi fourni
avec l’enregistreur CD.
TOC est l’abréviation de Table Of Contents (table des
matières) et elle contient des informations comme le nombre
total de plages et le temps de lecture total du disque.
Cet appareil ne peut lire que des disques enregistrés
format CD-DA conçus pour la reproduction de
N’essayez pas de lire un disque contenant
comme un CD-ROM pour ordinateur,
• La lecture d’un disque CD-RW nécessitant un changement
partiel de la configuration du lecteur, la lecture des
informations TOC peut prendre plus longtemps que lors
de l’utilisation d’un CD Audio ou disque CD-R.
INTRODUCTION Types de disques Disque monocoucheDisque double coucheDisque couche hybrideCouche HD Couche HDCouche CD Couche HD Disque CD Super Audio hybride
1 Couche CD lisible sur n’importe
quel lecteur CD que vous possédez
Couche haute densité contenant :
2 - Stéréo DSD de haute qualité
3 - Multicanaux DSD de haute qualité**
SA-7S1U02Fra 06.8.29, 1:52 PMPage 3 AdobePageMaker6.5J/PPC4
FRANÇAIS ENDROITS INAPROPRIÉS POUR L’INSTALLATION Afin de conserver votre lecteur en parfait état le plus longtemps
possible, éviter de l’installer dans les endroits suivants.
• Dans un endroit exposé à la lumière directe du soleil
• Dans un endroit proche d’un radiateur ou d’une source de
• Dans un endroit avec une forte humidité ou une mauvaise
• Dans un endroit très poussiéreux
• Dans un endroits soumis aux vibrations
• Sur un support bancal ou dans un endroit instable et incliné
• Dans une étagère audio avec très peu de place en haut et
en bas ou ailleurs, obstruant la dispersion de la chaleur.

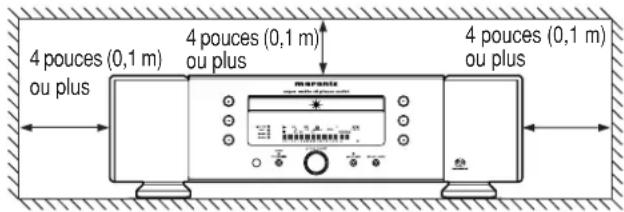

Pour garantir une bonne diffusion de la chaleur, installer le
lecteur dans un endroit où l’écart entre le lecteur et le mur
ou d’autres composants est suffisant, comme indiqué sur
la figure ci-dessous.
• Sur un amplificateur ou sur un composant diffusant une
grande quantité de chaleur
* La qualité du laser et des autres composants peut être
affectée si le lecteur est placé directement sur un
amplificateur ou tout autre appareil qui génère de la
Ne pas placer d’objets sur l’appareil
• Eviter de placer des objets sur le lecteur
7 Précautions de manipulation
• Ne pas toucher le cordon d’alimentation avec les mains
• Lors du débranchement du cordon d’alimentation, toujours
saisir la prise. Tirer d’un coup sec ou plier le cordon risque
de l’endommager et/ou de provoquer une électrocution ou
• Prendre l’habitude de débrancher la prise avant de partir.
7 Réparation sol-méme
• Eviter de graisser le lecteur : Ceci pourait provoquer un
• Uniquement des ingénieurs qualifiés ayant de l’expérience
sont autorisés à réparer le pick-up et les pièces à l’intérieur

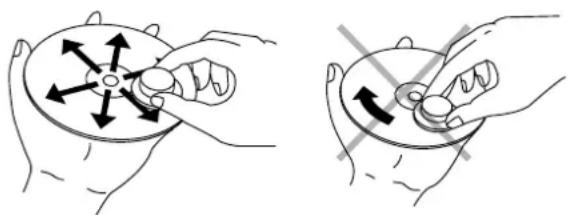

REMARQUES CONCERNANT LES DISQUES
* Manipuler les disques avec précaution afin de ne pas
* S’assurer que les surfaces des disques soient toujours
Lors du nettoyage des surfaces des disques, s’assurer de
toujours utiliser le nettoyant spécial et essuyer la surface en
respectant le sens indiqué sur la figure ci-dessous.
* Ne pas coller de papier ni d’étiquette sur la surface des
Lorsqu’un disque comporte un morceau d’adhésif ou une
étiquette avec de la colle dépassant ou si le CD a des traces
d’adhésifs ou d’étiquette, ne pas l’utiliser. Si vous essayez
de lire un tel disque avec le lecteur CD, il est possible que
vous ne puissiez pas le retirer ou qu’un dysfonctionnement
* Ne pas utiliser de disques ayant des formes spéciales.
Ne pas essayer de lire des disques en forme de coeur ou
octogonaux ou de toute autre forme hors du commun. Il est
possible que vous ne puissiez pas les retirer ou que le lecteur
présente des dysfonctionnements.
* Utiliser des disques répondant aux normes CD comme
ceux comportant le “logo CD” ou la marque “
La lecture n’est pas garantie si des disques ne répondant
pas aux normes CD sont utilisés.
De plus, la qualité du son n’est pas non plus garantie même
si de tels disques peuvent être lus.
* Pour éviter d’endommager vos disques, ne pas les placer
dans les endroits suivants
• A la lumière directe du soleil ou près d’un radiateur ou
d’une autre source de chaleur
• Où le niveau d’humidité est très élevé ou dans un endroit
• Près d’une fenêtre ou dans un endroit où ils risquent d’être
* Prendre l’habitude de ranger les disques dans leur boîtier
Essuyer la surface en rayons et
en partant du centre.
• Ne pas essuyer la surface
4 pouces (0,1 m) ou plus
SA-7S1U02Fra 06.8.29, 1:52 PMPage 4 AdobePageMaker6.5J/PPC5
FRANÇAIS PRÉCAUTIONS
• En hiver des gouttelettes d’eau se forment à l’intérieur des
fenêtres chauffées : on appelle cela de la condensation.
Ce lecteur utilise un objectif optique, ainsi de la
condensation peut se former dans les cas suivants.
- Dans une pièce où le chauffage vient d’être mis en marche
- Dans une pièce où le niveau d’humidité est élevé
- Lorsque le lecteur est déplacé soudainement d’un endroit
froid vers un endroit chaud
Dans de telles situations, il se peut que les numéros de
plage ne soient pas lus et que le lecteur ne fonctionne pas
correctement, attendre 30 minutes avant d’utiliser le lecteur.
• Ce lecteur peut causer des interférences avec une radio
ou une TV. Si c’est le cas, l’éloigner de la radio ou de la TV.
• Les disques compact comportent beaucoup moins de
bruits que les disques analogiques et quasiment aucun
bruit n’est audible avant le début de la lecture. Par
conséquent, ne pas oublier que si la commande de volume
de l’amplificateur est réglée sur une position trop élevée,
vous risquez d’endommager d’autres composants audio.
• Ce lecteur a été conçu pour lire des CD Audio uniquement.
Il ne peut pas lire des CD-ROM utilisés avec des PC, des
CD de jeux, des CD vidéo ni des DVD (vidéo/audio).
• Nous ne recommandons pas l'utilisation de nettoyeurs de
UTILISATION DE LA TÉLÉCOMMANDE Précautions lors de la manipulation des piles
Une mauvaise utilisation des piles peut provoquer une
fuite d’électrolyte, une rupture, de la corrosion, etc.
Lors de l’utilisation de piles, ne pas oublier les points
• Retirer les piles de la télécommande si elle n’est pas
utilisée pendant de longues périodes (un mois ou
• Ne pas utiliser une pile ancienne avec une neuve.
• Insérer les piles en s’assurant que les pôles
sont alignés avec les marques correspondantes sur
• Des piles de même forme peuvent avoir des tensions
Ne pas utiliser différents types de piles simultanément.
• En cas de fuite d’électrolyte, essuyer soigneusement
l’intérieur du compartiment des piles et insérer de
• Lorsque des piles hors d’usage doivent être
éliminées, se conformer aux consignes
(réglementations) des autorités locales pour

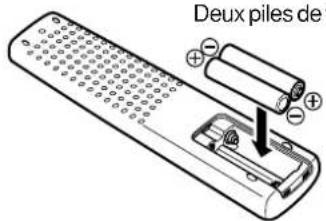

MISE EN PLACE DES PILES Les piles de cette télécommande ont une durée de vie
d’environ 1 an dans des conditions normales d’utilisation. Si
la télécommande ne doit pas être utilisée pendant un long
moment, il convient de retirer les piles. Veiller également à
remplacer les piles aussi rapidement que possible lorsque l’on
remarque qu’elles arrivent à épuisement.
q Déposer le couvercle du logement des piles.
w Installer les piles en respectant leurs polarités.
e Refermer le couvercle du logement jusqu'au déclic.
7 Plage de fonctionnement

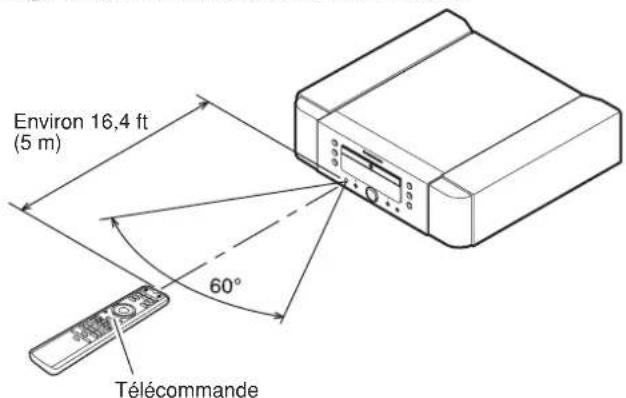

Utilisez la télécommande dans une distance d’environ 5 m
depuis la fenêtre de réception du signal infrarouge (capteur
de télécommande) sur l’avant du lecteur CD Super Audio.
Un fonctionnement par télécommande peut ne pas être
possible si l’émetteur de la télécommande ne pointe pas vers
le capteur de télécommande ou s’il y a une obstruction entre
l’émetteur et le capteur de télécommande.
Plage de fonctionnement de la télécommande
z Interrupteur de mise en MARCHE/ARRET
Cet interrupteur est utilisé pour activer et inactiver l’appareil.
Lorsque cet interrupteur est enfoncé, l’affichage s’allume
et l’appareil est activé. Lorsqu’il est de nouveau enfoncé,
l’affichage s’éteint et l’appareil est inactivé.

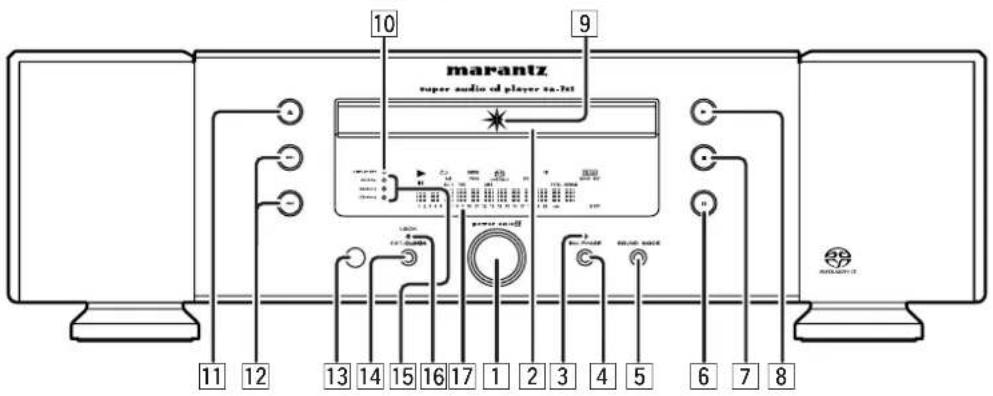

x Tiroir de disque Le disque que vous souhaitez écouter est placé dans cetiroir. * Fermer le tiroir en appuyant sur la touche d’opération
plutôt qu’en enfonçant le tiroir lui-même avec la main.
c Indicateur INV. PHASE (Phase inversée)
Il s’allume quand la touche INV. PHASE est enfoncée et que la phase du signal du connecteur ANALOG OUTPUTS(BALANCED, UNBALANCED) est inversée. v Touche INV. PHASE (Phase inversée) Appuyez sur cette touche pour inverser la phase du signaldu connecteur ANALOG OUTPUTS (BALANCED, UNBAL-ANCED). (Voir page 22) b Touche

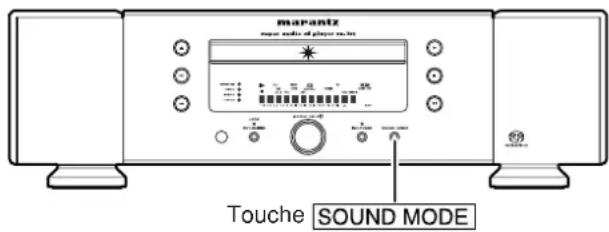

SOUND MODE Cette touche est utilisée pour sélectionner le mode de son
CD Super Audio. CD Super Audio (stéréo) ou CD Audio (si les disques sont supportés) (Voir page 14) n Touche
PAUSE Appuyer sur cette touche pour effectuer une pause pen-dant la lecture. Si l’on appuie de nouveau, la lecture reprend. m Touche
STOP Appuyer sur cette touche pour arrêter la lecture. Cette tou- che est également utilisée pour effacer tous lesprogrammes. , Touche
PLAY Appuyer sur cette touche pour lancer la lecture. . Étoile
Elle s’allume quand le tiroir est fermé.
Cette étoile reste éteinte en permanence pour certains réglages. (Voir page 20) ⁄0
Indicateur d’affichage désactivé (DISPLAY OFF)
Cet indicateur s’allume lorsque l’on désactive l’écran LCD (mode désactivé). ⁄1 Touche
OPEN/CLOSE Appuyer sur cette touche pour ouvrir le tiroir. Placer undisque avec l'étiquette vers le haut. Appuyer de nouveausur la touche pour fermer le tiroir. ⁄2 ,
(Touches de saut/recherche de plage) Ces touches peuvent être utilisées pour sauter ou rechercher des plages. (Les touches de l’unité principale uniquement.) :
Lorsque cette touche est enfoncée, l’appareil revient au début de la plage en cours. Si la touche est denouveau enfoncée, la plage en train d’être lue est sautée. Lorsque cette touche est maintenue enfoncée,
les plages précédentes défilent (rembobinage rapide).
: Chaque fois que cette touche est enfoncée, la plage en train d’être lue est sautée pour passer à la plage suivante. Lorsque cette touche est maintenue enfoncée, les plages suivantes défilent (avance rapide). En lecture programmée, les fonctions de rembobinage et d’avance rapide ne peuvent être utilisées que pour la plage en train d’être lue. ⁄3 Capteur de télécommande Le signal de commande à infrarouge émis par la télécommande est capté ici.

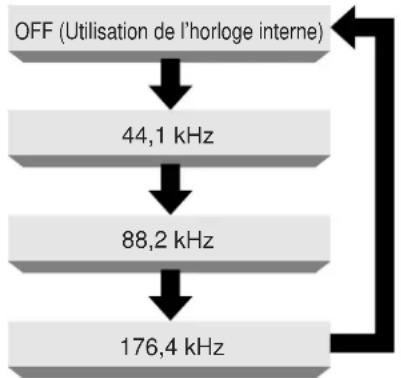

⁄4 Touche EXT. CLOCK (Horloge externe)
Appuyez sur cette touche pour ajuster la fréquence au générateur
d’horloge maître connecté à l’appareil. (Voir page 21)
⁄5 Indicateur EXT. CLOCK (Horloge externe) Quand la touche EXT. CLOCK est enfoncée, un des indicateurs de fréquence d’horloge de l’appareil (44.1 kHz, 88.2 kHz, 176.4 kHz) s’allume.Chaque fois que la touche EXT. CLOCK est enfoncée, la fréquence d’horloge change. (Voir page 21) * Quand les indicateurs 44.1kHz, 88.2kHz et 176.4kHz sont tous allumés en même temps, c’est que la mémoire in-
terne est en train d’être réorganisée. Ce n’est pas un dysfonctionnement. Ne mettez pas l’appareil hors ten-sion pendant ce processus. ⁄6 Indicateur LOCK (verrouillage)
Il s’allume quand la touche EXT. CLOCK est enfoncée, et
que l’indicateur de fréquence d’horloge EXT. CLOCK et la
fréquence du générateur d’horloge maître correspondent (sont synchronisées). (Voir page 21)
⁄7 Écran LCD Cet écran indique l’état de fonctionnement.
OPEN/CLOSE Les touches figurant dans la liste ci-dessus sont les mêmes
que les touches du panneau avant de l'unité principale.
Voir les éléments correspondants dans la section “Panneau
* Dans ce manuel d’instructions, certaines opérations ne peuvent être réalisées qu’avec la télécommande. Pour les opérations
pouvant être réalisées à la fois avec les touches de l’unité principal et de la télécommande, les noms de touche sont
indiqués avec la marque . Et pour les opérations pouvant être réalisées uniquement avec les touches de la
télécommande, les noms de touche sont indiqués avec la marque .

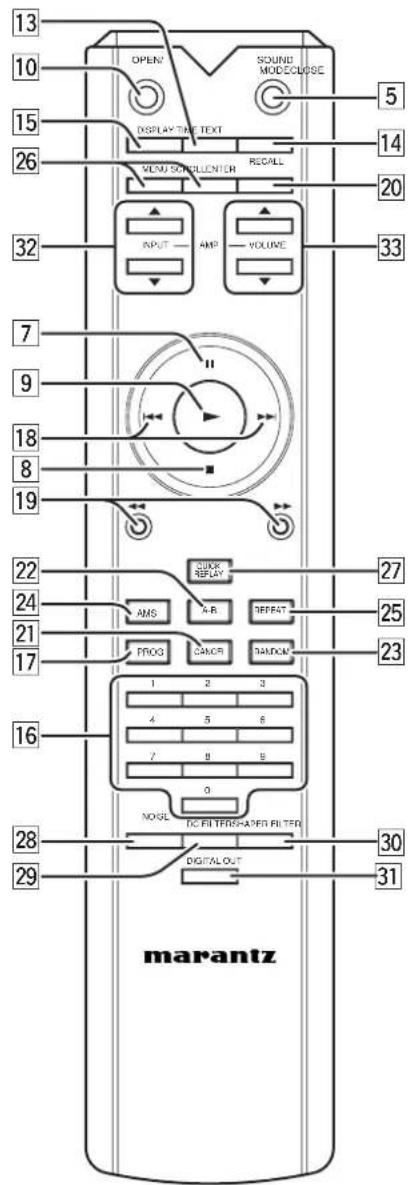

CANCEL A-B SOUNDINPUTQUICKVOLUMEOPEN/RECALLNOISEMODECLOSEDISPLAY TIME TEXTMENU SCROLLENTER AMP REPLAY AMS PROG RANDOMREPEAT 4

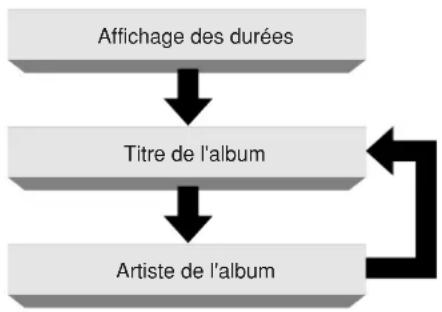

TIME Cette touche sert à commuter entre l’affichage du texte à
l’affichage du temps lorsqu’un CD Super Audio compat-
ible avec le texte est utilisé. Elle sert aussi à changer
l’affichage du temps.
Chaque fois que cette touche est enfoncée, le temps affiché
change comme suit : temps écoulé de la plage → temps
restant de la plage → temps restant total → temps écoulé
de la plage. (Voir page 13)
TEXT La pression sur cette touche permet de commuter l’écran
principal entre l’affichage du temps et l’affichage du texte
lorsqu’un CD Super Audio compatible avec le texte est
utilisé. (Voir page 19)
DISPLAY Cette touche sert à activer et désactiver l’écran d’affichage.
L’indicateur ⁄0 s’allume lorsque l’écran d’affichage est
désactivé (Display Off). (Voir page 20)
(Touches numériques)
Utiliser ces touches pour sélectionner les numéros de
Cette touche sert à la lecture programmée. (Voir page 17)
⁄8 , (Touches de saut de plage)
: Lorsque cette touche est enfoncée, l’appareil
retourne au début de la plage en cours. Si la tou-
che est de nouveau enfoncée, la plage en cours
est sautée, pour revenir à la plage précédente.
: Chaque fois que cette touche est enfoncée, la plage
en cours est sautée pour passer à la plage suivante.
*Les touches de recherche sont séparées sur la
télécommande. Utiliser les touches de Recherche ⁄9 pour
la fonction recherche.
⁄9 , (Touches de recherche)
: Lorsque cette touche est enfoncée pendant la lec-
ture, une recherche de plage vers l’arrière est
: Lorsque cette touche est enfoncée pendant la lec-
ture, une recherche de plage vers l’avant est
RECALL/SCROLL Utiliser cette touche pour faire défiler le texte lors de
l'affichage d'informations de texte avec un CD Super Au-
dio qui supporte la fonction TEXTE.
Cette touche est aussi utilisée pour vérifier les plages
programmées pendant un programme ou lorsqu'un
programme est arrêté. (Voir page 18)
SA-7S1U02Fra 06.8.29, 1:53 PMPage 7 AdobePageMaker6.5J/PPC8
FRANÇAIS NOMS ET FONCTIONS
CANCEL Utiliser cette touche pour effacer une plage programmée.
¤2 (Touche de répétition A-B)
A-B Cette touche sert à déterminer les points de départ et de
fin pour la lecture en répétition d'une portion A-B. (Voir
RANDOM Cette touche sert à la lecture aléatoire. (Voir page 17)
¤4 Touche de Balayage Musical Automatique
AMS Utiliser cette touche pour la lecture AMS. (Voir page 18)
REPEAT Cette touche sert à la répétition de lecture. À chaque fois
que l'on appuie sur cette touche, le mode répétition change
comme suit : “Répétition de tout” → “Répétition de plage”
→ “Répétition désactivée” (Voir page 16)
Ces touches sont utilisées pour régler le temps de relecture
rapide. (Voir page 19)
Touche RELECTURE RAPIDE QUICK REPLAY Cette touche est utilisée pour faire une relecture rapide
des plages. (Voir page 19)
NOISE SHAPER La pression sur cette touche permet d’activer et de
désactiver la fonction de suivi de la mise en forme
numérique (Noise Shaper). (Voir page 14)
DC FILTER La pression sur cette touche permet d’activer et de
désactiver le filtre côté courant continu. (Voir page 14)
FILTER La pression sur cette touche permet d’effectuer les réglages
de filtre numérique. Chaque fois que cette touche est
enfoncée, les réglages changent comme suit : FIL1 → FIL2
→ FIL3 → FIL1. (Voir page 15)
DIGITAL OUT La pression sur cette touche permet d’activer et de
désactiver la sortie numérique pour le signal CD Audio.
INPUT La pression sur cette touche permet de commuter l’entrée
lors de l’utilisation d’un des amplificateur Marantz supporté
(modèles supportés en septembre 2006: SC-7S2, PM-
11S1, PM-15S1, PM7001, SR9600).
VOLUME Cette touche peut être utilisée pour régler le volume quand
un amplificateur Marantz muni d’une télécommande est
SA-7S1U02Fra 06.8.29, 1:53 PMPage 8 AdobePageMaker6.5J/PPC9

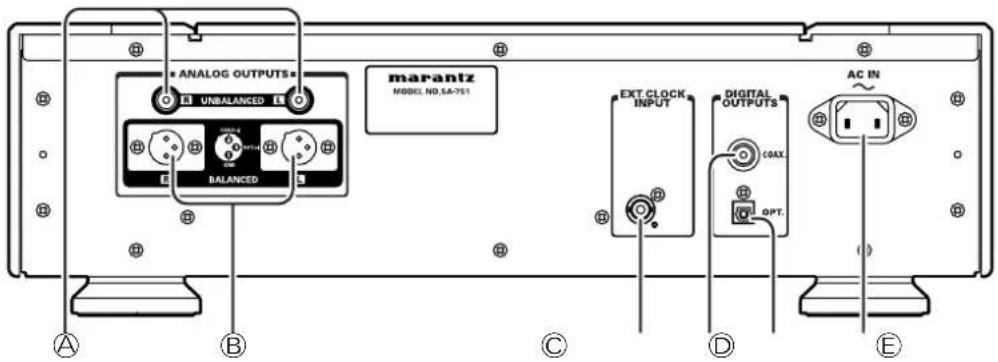

FRANÇAIS PANNEAU ARRIÈRE A Connecteurs asymétriques de sortie analogique
(ANALOG OUTPUTS UNBALANCED)
Il s’agit des prises de sortie asymétriques des signaux audio analogiques. Le cordon de connexion analogique peut être raccordé aux connecteurs CD, AUX ou autres
d’un amplificateur. S’assurer de raccorder les canaux gauche (L) et droit (R) aux prises correspondantes. * Ne jamais raccorder au connecteur PHONO de l’amplificateur.
B Connecteurs symétriques de sortie analogique
(ANALOG OUTPUTS BALANCED)
Il s’agit des prises de sortie symétriques des signaux au- dio analogiques. Un cordon de connexion symétrique (disponible dans le commerce) peut être raccordé à la prise
d’entrée symétrique de l’amplificateur. S’assurer de raccorder les canaux gauche (L) et droit (R) à la prisecorrespondante. (Voir page 22) * Si l’on raccorde les prises de sortie symétriques, s’assurer
de ne rien raccorder aux prises asymétriques. (Il n’est pas possible d’utiliser en même temps les connecteurssymétriques et asymétriques.) C Connecteur EXT. CLOCK INPUT
C’est le connecteur d’entrée pour la fréquence d’horloge
d’un générateur d’horloge maître externe.
Raccordez le générateur d’horloge maître au câble coaxial de la prise BNC (75 Ω). D DIGITAL OUTPUTS COAX.
(Connecteur coaxial de sortie numérique) Le signal du CD Audio lu est sorti numériquement.Raccordez un appareil d’enregistrement, un convertisseur N/A, etc. qui possède un connecteur coaxial d’entrée
numérique à l’aide d’un câble coaxial disponible dans le commerce. * Aucun signal n’est généré quand la sortie numérique est désactivée. *Aucun signal n’est généré lors de la lecture d’un CD Su- per Audio. E DIGITAL OUTPUTS OPT.
(Connecteur optique de sortie numérique) Le signal du CD Audio lu est sorti numériquement.Raccordez un appareil d’enregistrement, unconvertisseur N/A, etc. qui possède un connecteur optique d’entrée numérique à l’aide d’un câble optique de forme carrée disponible dans le commerce. * Aucun signal n’est généré quand la sortie numérique est désactivée. * Aucun signal n’est généré lors de la lecture d’un CD Su- per Audio. F Connecteur AC POWER INPUT (Entrée ali-
mentation CA) Connecter le cordon d'alimentation fourni à ce connecteuret à une prise secteur CA.
NOMS ET FONCTIONS AB CDEF SA-7S1U02Fra 06.8.29, 1:53 PMPage 9 AdobePageMaker6.5J/PPC10

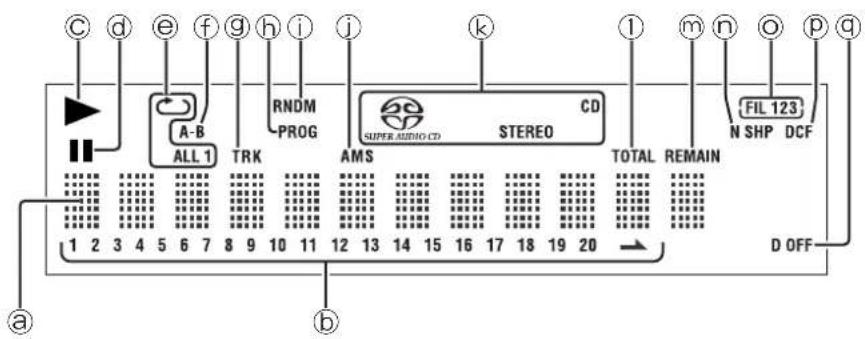

a Affichage principal
L’affichage de la durée et les informations de texte figurant
sur le disque ainsi que les menus de réglage et d’autres informations apparaissent sur l’affichage principal. b 1-20, (calendrier musical) Le nombre de plages enregistrées sur le disque, le nombrede plages restantes et le nombre de plages programmées pour la lecture apparaissent ici. “ ” s’allume lorsque le disque comporte 21 plages ou plus. c Voyant
3 (lecture) (play) Il s’allume pendant la lecture d’un disque. d Voyant
Il s’allume lorsqu’une pause est effectuée pendant la lec- ture (arrêt temporaire). e Voyant de répétition , ALL, 1 (repeat)
Il s’allume pendant la lecture répétée.
f Voyant A-B (Répétition A-B) (A-B repeat)
Il s’allume pendant une lecture en répétition d’un segment
g Voyant PLAGE TRK (track)
Il s’allume au-dessus de l’affichage du numéro de plage en train d’être lu, par exemple. h Voyant PROG (programme) (program)
Il s’allume pendant la lecture programmée.
i Voyant RNDM (random)
Il s’allume pendant la lecture aléatoire.
Voyant AMS (automatic music scan) Il s’allume pendant la lecture en mode AMS. k CD, CD Super Audio, STEREO Voyant de
disque Il indique le type de disque présent dans le tiroir. l Voyant TOTAL (durée totale) (total time) Lorsque la durée restante totale ou la durée totale duprogramme est affichée, il s’allume au-dessus del’affichage. m Voyant REMAIN (temps restant)
Lorsque le temps de lecture restant d’une plage est affiché,
il s’allume au-dessus de l’affichage.
n Voyant N SHP (suivi de la mise en forme
numérique) Il s’allume lorsque le mode de suivi de la mise en forme numérique (Noise Shaper) est activé. (Voir page 14)
o Voyant FIL 1 2 3 (filtre 1, filtre 2, filtre 3)
Il indique quel est le filtre actuellement sélectionné entre filtre 1, filtre 2 et filtre 3. (Voir page 15) p Voyant DCF (filtre côté courant continu)
Il s’allume lorsque le filtre côté courant continu est activé. (Voir page 14) q Voyant D OFF (sortie numérique désactivée)
Il s’allume lorsque le réglage de la sortie numérique est
réglé sur désactivé pour le signal CD. (Voir page 14)
SA-7S1U02Fra 06.8.29, 1:53 PMPage 10 AdobePageMaker6.5J/PPC11
FRANÇAIS SELECTORINPUTBALANCED CD LINE 1DISPLAY ATT LINE 2RECORDER A SYNC Binput
selectorpower on/offvolume

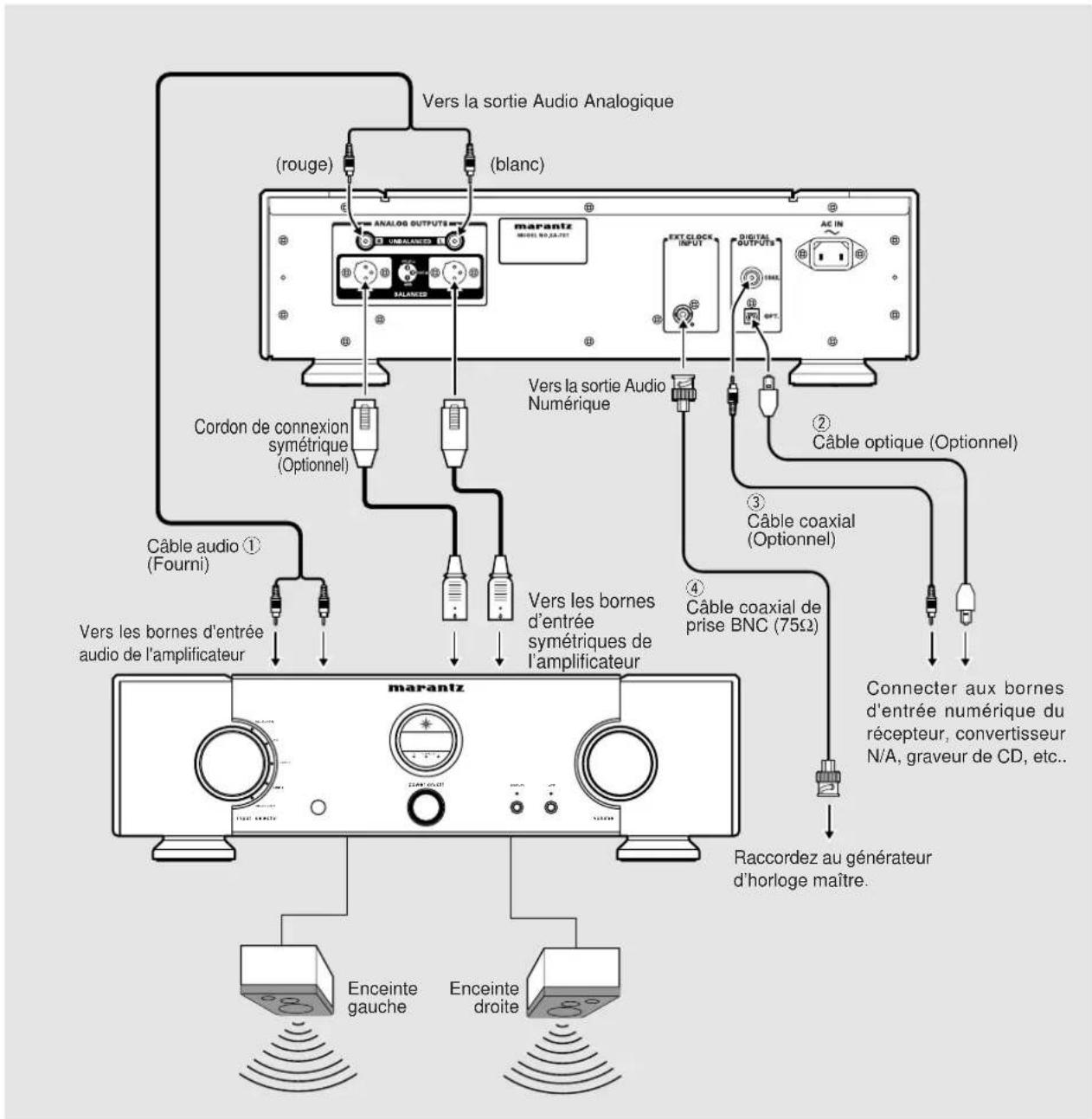

En fonction de votre amplificateur/récepteur/système stéréo, il existe différentes manières de réaliser la
connexion à ce lecteur. Pour
un connexion correcte, se référer au manuel d'instructions du système stéréo à connecter.
Attention : Ne pas connecter la sortie de cet appareil à l'entrée PHONO de votre système audio.
1. Connecter le câble audio q aux entrées d'enceinte avant de cet appareil et aux entrées stéréo de votre amplificateur, récepteur
2. Connecter le câble optique w, le câble coaxial e à l'entrée numérique de votre amplificateur AV, convertisseur N/A, graveur de
* Des signaux seront générés par les connecteurs de sortie audio numérique (OPT./COAX.) uniquement lorsqu'un CD Audio est
lu. Aucun signal n’est généré lors de la lecture d’un CD Super Audio.
3. Lors du raccordement d’un générateur d’horloge maître externe, utilisez le câble coaxial de la prise BNC (75Ω) r.
* Les signaux sont générés par le connecteur DIGITAL OUTPUTS (OPT., COAX.) uniquement quand un CD Audio est lu. Aucun
signal n’est généré lors de la lecture d’un CD Super Audio.
Vers la sortie Audio Analogique
Vers la sortie Audio
Câble optique (Optionnel)
Vers les bornes d'entrée
audio de l'amplificateur
Connecter aux bornes
d'entrée numérique du
récepteur, convertisseur
N/A, graveur de CD, etc..
Raccordez au générateur
SA-7S1UK02Fra 07.12.14, 2:05 PMPage 11 AdobePageMaker6.5J/PPC12
FRANÇAIS FONCTIONNEMENT
* Dans ce manuel d’instructions, certaines opérations ne peuvent être réalisées qu’avec la télécommande. Pour les opérations
pouvant être réalisées à la fois avec les touches de l’unité principal et de la télécommande, les noms de touche sont
indiqués avec la marque . Et pour les opérations pouvant être réalisées uniquement avec les touches de la
télécommande, les noms de touche sont indiqués avec la marque .
RACCORDEMENT À L'ALIMENTATION

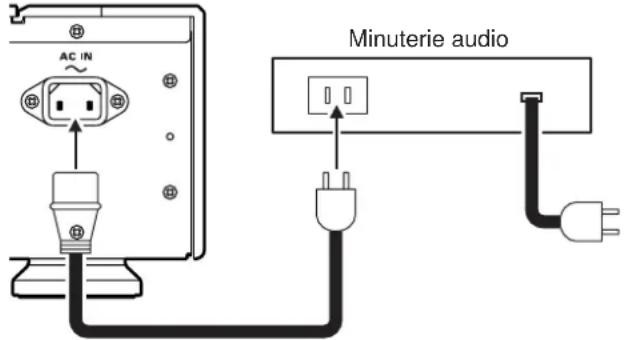

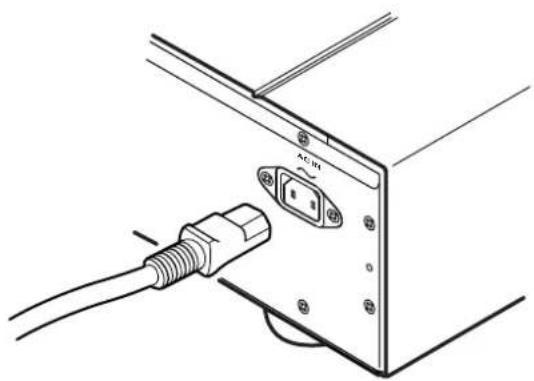

1 Brancher le câble d'alimentation dans le connecteur
d'entrée AC IN sur le panneau arrière.
2 Activer le commutateur d'alimentation de l'unité audio
(amplificateur, etc.) qui est connectée à cet appareil. Régler
le connecteur de l'appareil connecté sur cet appareil.
3 Brancher le câble d'alimentation dans une prise secteur

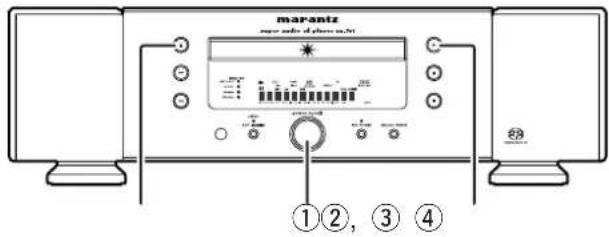

7 Lecture sur le lecteur de CD Super
q Appuyer sur le commutateur POWER pour
Écran LCD L’affichage change comme suit : TOC Reading (lecture de
la table des matières) → No Disc (si aucun disque n’est
inséré) → Super Audio CD (lorsque le mode de son de
départ est réglé sur CD Super Audio).
w Appuyer sur la touche
OPEN/CLOSE Le tiroir de disque sort. Placer le disque avec l'étiquette
vers le haut sur le tiroir.
Pour lire un disque simple (8cm), placer le disque avec
l'indentation au centre du tiroir.
e Appuyer sur la touche
r Appuyer sur la touche
Le type de disque est automatiquement détecté et la lecture
Le nombre de plage et la durée de plage écoulée (minutes,
secondes) s’affichent.
* Pour les disques à couche hybride CD Super Audio/CD
(voir page 3), c'est la couche qui est paramétrée dans le
mode de son de départ (voir page 14) qui est lue. Pour
changer la couche, utiliser la touche
(Ex.:Plage 6, Durée écoulée 2 min 8 sec)
La lecture s’arrête automatiquement à la fin de la dernière
plage. Numéro de la plage en coursMinutesSecondesNuméros des plages restantes
AC IN SA-7S1U02Fra 06.8.29, 1:53 PMPage 12 AdobePageMaker6.5J/PPC13
FRANÇAIS FONCTIONNEMENT
7 Commutation du mode de son
q Appuyer sur la touche
arrêt (pas de lecture).
La couche ou zone actuellement sélectionnée est indiquée
sur l’écran LCD. (CD ou Super Audio CD)
Si l'on appuie de nouveau sur la touche
couche ou zone pouvant être lue va être indiquée et la
lecture est arrêtée et une nouvelle couche ou zone sera
* Lorsqu’une couche ou zone est commutée, la TOC sera
* Le mode de son ne peut pas être changé pour les Audio
CD de musique et les disques qui n’ont qu’une zone CD Super Audio.
* Le mode de son sur les disques à couche hybride seront
changés dans l'ordre suivant.
Zone stéréo CD Super Audio → Couche CD → Zone
stéréo CD Super Audio
* Le mode de son peut être sélectionné pendant que le
tiroir est ouvert. Sélectionnez une couche ou zone désirée
et appuyez sur la touche
; le tiroir se ferme alors
et la lecture commence.
w Appuyer sur la touche
La couche ou zone actuellement sélectionnée est indiquée
sur l’écran LCD. (CD ou Super Audio CD)
Si l'on appuie de nouveau sur la touche
lecture est arrêtée et une nouvelle couche ou zone sera
Lorsque l'on souhaite écouter cette zone, appuyer de
nouveau sur la touche
. La lecture sera lancée.
Pour commencer la lecture à la première plage
Appuyer sur la touche
Appuyer sur la touche
Pour éjecter le disque
Appuyer sur la touche
pour ouvrir le tiroir de
disque et retirer le disque. Appuyer de nouveau sur la touche
pour fermer le tiroir.
Le tiroir de disque doit être fermé lorsque l'appareil n'est pas
Pour effectuer une pause
Appuyer sur la touche
Le voyant PAUSE s’allume et une pause est effectuée au point
où la touche a été enfoncée. Pour reprendre la lecture, appuyer
de nouveau sur la touche
ou appuyer sur la touche
Pour changer l’affichage de temps
Appuyer sur la touche
Chaque fois que vous appuyez sur la touche
change dans l’ordre suivant : “Temps de plage écoulé” →
“Temps de plage restant” → “Temps total restant” → “Temps
• Temps de plage restant
(Temps de lecture restant depuis le point de lecture
jusqu’à la fin de la plage actuelle)
• Temps total restant
(Temps de lecture restant depuis le point de lecture
jusqu’à la fin de la dernière plage)
* Si vous appuyez sur la touche
pendant la lecture d’un
disque avec texte, l’affichage de temps prend la priorité et
les informations de texte ne seront plus affichées. Pour voir
les informations de texte, appuyez sur la touche
* Le suivi de la mise en forme numérique est un type de
rétroaction numérique utilisé dans les algorithmes pour
le suréchantillonnage. La rétroaction numérique améliore
la linéarité des sons graves et les caractéristiques de bruit
de la bande des fréquences audio. Cependant, cette
rétroaction numérique demeure de la rétroaction. En
général, sur les amplificateurs et autres équipements, la
qualité du son varie suivant la quantité de rétroaction.
Une faible rétroaction résulte en des caractéristiques
audio médiocres, mais le son est bon.
Bien que les différences de mesure ne soient pas
indiquées sur le SA-7S1, la qualité du son est quand
On peut donc faire le réglage en fonction de ses
w Fonctionnement du filtre côté courant
L’activation et la désactivation du filtre côté courant con-
tinue s’effectuent en enfonçant la touche
dant que la plage est arrêtée.
Lorsque cette fonction est activée, l’indicateur DCF s’allume
* Le filtre côté courant continu est opérant lorsque les
enceintes vibrent anormalement avec les disques dont
l’audio est enregistré avec des caractéristiques de bruit
extrêmement basses. (La fréquence de coupure est
e Désactivation de la sortie numérique
L’activation et désactivation de la fonction de sortie
numérique s’effectuent en appuyant sur la touche
pendant que la plage est arrêtée. Lorsque la
sortie numérique est désactivée, l’indicateur D OFF
s’allume sur l’écran LCD.
* Lorsque la sortie numérique n’est pas utilisée, la
désactivation de la sortie numérique permet d’obtenir une
meilleure qualité de son.
* Le suivi de la mise en forme numérique, le filtre côté courant
continu et la sortie numérique ont une fonction de
conservation en mémoire où les réglages demeurent stockés
et inchangés même si l’on change de disque ou met l’appareil
FONCTIONNEMENT MODE DE SON DE DÉPART Lorsque des CD à couche hybride Super Audio qui contiennent
à la fois la zone d'information stéréo à haute qualité sonore et
la zone d'information CD Audio doivent être lus, ce lecteur
permet de régler la couche/zone du CD Super Audio ou CD Audio à lire de préférence. Ce réglage peut être fait lorsque le
tiroir est fermé et qu'il n'y a pas de disque dans le tiroir.
q Appuyer sur la touche
La couche/zone actuellement sélectionnée est affichée.
Si le CD Super Audio est sélectionné
Super Audio CD Si le CD Audio est sélectionné : CD
w Appuyer de nouveau sur la touche
afficher la couche/zone à lire en premier puis attendre au
moins deux secondes pour enregistrer le réglage pour le
mode de son de départ.
* Le mode de son de départ possède une fonction de
conservation en mémoire où les réglages sont stockés et
demeurent inchangés même lorsque l’on change de disque
ou met l’appareil hors tension.
* Au moment de l'expédition, le mode de son est réglé sur CD Super Audio.
SPÉCIFIER SES RÉGLAGES AUDIO FAVORIS Les réglages peuvent être faits avec la télécommande. Les
réglages sont conservés même si l’on met l’appareil hors
tension, pour qu’il soit toujours possible d’écouter les plages
avec les caractéristiques de lecture favorites.
Pour modifier à nouveau les réglages, suivre la même
procédure. La modification des réglages est possible lorsque
la plage est arrêtée.
7 Lecture de la couche CD d’un CD
de musique ou d’un CD Super
q Fonctionnement du suivi de la mise en forme
Sur cet appareil, il est possible de sélectionner l’activation
ou la désactivation du suivi de la mise en forme numérique
pour la lecture des plages.
L’activation ou la désactivation du suivi de la mise en forme
numérique s’effectue en enfonçant la touche
pendant que la plage est arrêtée. Lorsque
cette fonction est activée, l’indicateur NSHP s’allume sur
Le SA-7S1 est équipé du filtre “PEC 777f2”, mise au point avec un algorithme amélioré à partir du filtre pour lecteur de CD
“PEC777f” (Filtre de compensation d’erreur de phase 777) utilisé par le processeur DSP orignal de Marantz.
Lors de la lecture d’un CD Super Audio, le filtre interne du convertisseur N/A est utilisé.
Le filtre possède 3 types de caractéristiques intégrées pour les CD Audio et les CD Super Audio, et ces caractéristiques sont
détaillées dans le tableau ci-dessous. Changez ces réglages en fonction de vos préférences personnelles.
7 Fonctionnement des filtres
Les réglages de filtre peuvent être effectués pendant que la plage est arrêtée. Les filtres indiqués dans le tableau ci-dessous sont
disponibles pour obtenir un filtrage distinct suivant l’opération en cours, et selon qu’il s’agit d’un CD Audio de musique ou d’un CD Super Audio.
Chaque fois que cette touche
est enfoncée, le type de filtre change comme suit : FIL1 → FIL2 → FIL3 → FIL1.
Le réglage de filtre possède une fonction de conservation en mémoire de sorte que les réglages soient stockés et demeurent
inchangés même lorsque l’on change de disque ou met l’appareil hors tension.
Tableau de sélection du filtre
Il s’agit d’un mode direct où aucun filtrage des
données DSD n’est effectué.
Les données originales de la source sont
reproduites telles quelles.
Ce filtre atténue les sections des données DSD
qui excèdent 100 kHz. De plus, les opérations
dans le CNA sont réalisées de façon asymétrique,
la priorité est donnée à la résolution du CNA, et
un équivalent à 40 niveaux multiples est obtenu.
Ce filtre atténue les sections des données DSD
qui excèdent 100 kHz.
Dans le CNA, il permet une
opération entièrement symétrique pour 23 niveaux
Ce filtre est doté de caractéristiques courtes de
pré-écho et de post-écho. Il transporte de
nombreuses informations sonores. Une image
sonore très profonde et une source sonore claire
sont donc reproduites.
Cette caractéristique est connue comme réponse
impulsive asymétrique. Le post-écho est
légèrement plus long que le pré-écho. Les
caractéristiques analogiques présentent un
amortissement lent avec une reproduction bien
La réponse impulsionnelle constitue la
caractéristique la plus courte de ces filtres. Elle
offre une définition sonore élevée ainsi qu’une
balance de lecture confortable.
Remarque : Lors de la lecture de la zone stéréo à haute qualité sonore sur les CD Super Audio, le niveau de la sortie
analogique varie légèrement sur les filtres respectifs.
FONCTIONNEMENT SA-7S1U02Fra 06.8.29, 1:53 PMPage 15 AdobePageMaker6.5J/PPC16
FRANÇAIS LIRE VOS PLAGES PRÉFÉRÉES
7 Spécifier les numéros de plage à
lire (Recherche directe)
Spécifier les numéros de plages en utilisant les
touches numériques (0-9) de la télécommande
3ème plage : Appuyez sur
12ème plage : Appuyez sur
moins d’environ 1,5 seconde).
Si le numéro de plage désiré est composé d’un seul chiffre et
non de deux, la recherche commence environ 0,5 seconde
Si vous avez appuyé sur un mauvais numéro
Appuyez de nouveau sur le numéro correct.
* Si vous spécifiez un numéro de plage qui ne se trouve pas
sur le disque, “No Track” est indiqué sur l’affichage principal.
Spécifiez un numéro de plage correct.
7 Effectuer un saut vers la plage
suivante ou précédente (Saut de
Pour écouter une plage postérieure à la plage en
Appuyez sur la touche sur la télécommande ou sur
l’appareil, le même nombre de fois que le nombre de plage
que vous voulez avancer.
Pour écouter une plage antérieure à la plage en cours
Si la touche sur l’appareil ou la télécommande est
enfoncée pendant la lecture d’une plage, la lecture reprend à
partir du début de la plage en cours.
Continuez d’appuyez sur la touche le même nombre de
fois que le nombre de plages que vous voulez sauter vers
LIRE LES PARTIES PRÉFERÉES D’UN DISQUE (RECHERCHE)
Si les touches , de l’unité principale ou les touches
, de la télécommande sont maintenue enfoncées
pendant la lecture, la recherche de plage débute. Relâcher la
touche à l’approche du point souhaité.
* Aucun son n’est émis pendant la recharche.
FONCTIONNEMENT LECTURE RÉPÉTÉE DU DISQUE
7 Répétition de toutes les plages
de la télécommande est
enfoncée, le voyant “ ” “ALL” s’allume et la répétition de toutes
les plages commence.
Pour revenir à la lecture normale
Appuyez deux fois sur la touche
“ALL” disparaît, le mode de répétition est annulé et le mode de
lecture normale reprend.
* Si vous appuyez sur la touche
les plages programmées sont lues de manière répétée.
7 Répétition d’une plage
Appuyez deux fois sur la touche
pendant la lecture de la plage. Les indicateurs “ ” et “1”
s’allument et la plage est lue de manière répétée.
Pour arrêter la répétition d'une plage
Appuyer sur la touche
. L'indicateur “ ” et “1”
disparaîtra, le mode répétition sera désactivé et l'on reviendra
au mode de lecture normale.
q Appuyer sur la touche
sur la télécommande au point
de départ choisi. L'indicateur “A-” va clignoter.
w Appuyez de nouveau sur la touche
choisi. L’indicateur
s’allume et la section choisie est
lue de manière répétée.
Pour arrêter la répétition A-B Appuyez sur la touche
mode de répétition A-B est annulé et le mode de lecture
* Une répétition A-B ne peut pas être effectuée lorsque la
lecture aléatoire est en cours.
* Le point de fin (où l'indicateur “A-” est clignote) de la section
à répéter ne peut pas être paramétré avant le point de départ
(où l'indicateur “A-B” allumé) de la section à répéter.
SA-7S1U02Fra 06.8.29, 1:53 PMPage 16 AdobePageMaker6.5J/PPC17
FRANÇAIS FONCTIONNEMENT LECTURE DE PLAGES DANS UN ORDRE ALÉATOIRE (LECTURE ALÉATOIRE)
Lorsque l'on appuie sur la touche
télécommande en mode arrêt et que l'on appuie ensuite sur la
, l'appareil mélange automatiquement l'ordre
des plages et lit toutes les plages dans le désordre. L'indicateur
RNDM (random = aléatoire) s'allume.
• L'intervalle entre les plages sera d'environ 2 secondes
pendant la lecture aléatoire.
Pour arrêter la lecture aléatoire et revenir à la lecture
Appuyer sur la touche
, puis appuyer sur la touche
pendant que la lecture est arrêtée.
Le voyant RNDM (aléatoire) s’éteint et la lecture aléatoire est
Si les touches de l’unité principale ou la touche
de la télécommande sont enfoncées pendant la
Un saut vers la plage suivante est effectué en respectant l’ordre
Si les touches , de l’unité
, de la télécommande
pendant la lecture aléatoire
La recherche sera effectuée uniquement dans la plage en
cours. La recherche ne passe pas à la plage suivante et ne
revient pas à la précédente.
Pour écouter la lecture aléatoire en répétition
Appuyer une fois sur la touche
pendant la lecture aléatoire.
Chaque fois l’ordre sera mélangé.
est enfoncée pendant la lecture
programmée, les plages programmées seront mélangées.
LIRE DES PLAGES DANS UN ORDRE PARTICULIER (LECTURE PROGRAMMÉE)
Il est possible de lire des plages dans un ordre particulier et
arrangé. Il est possible de programmer jusqu’à 30 plages pour
(Exemple : Pour programmer la 7 ème plage après la 15 ème plage sur un disque de 25 plages)
Appuyer sur la touche
Le voyant “PROG” clignote et passe en mode de
w Choisissez la plage à programmer avec les touches
numériques de la télécommande.

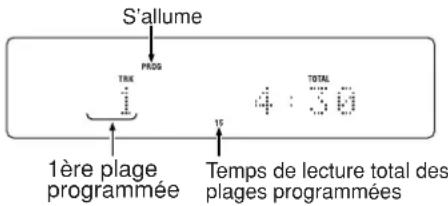

(Exemple : La 15ème plage est choisie et sa longueur
est de 4 min. 30 sec.)
e Programmez une autre plage selon la séquence décrite à
l’étape w ci-dessus. Répétez cette séquence
programmer toutes les plages que vous voulez. Vous pouvez
programmer jusqu’à 30 plages.

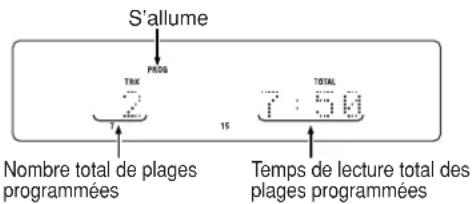

(Exemple : La 7ème plage est choisie et la longueur
totale des 7ème et 15ème plages est de 7 min. 50 sec.)
r Appuyez sur la touche
pour démarrer la lecture
dans l’ordre programmé.
* Lorsque 21 plages ou plus sont programmées, s'allume
au lieu de l'indicateur du numéro de plage.
Temps de lecture total des
Temps de lecture total des
Combien de plages peuvent être programmées?
Vous pouvez programmer jusqu’à 30 plages pour la
• Est-ce que je peux écouter une lecture
programmée plusieurs fois ?
Appuyez une fois sur la touche
et la lecture programmée sera
• Est-ce que je peux modifier aléatoirement
l’ordre des plages programmées ?
Appuyez sur la touche
programmée ou en mode d’arrêt.
Pour vérifier les plages programmées
Appuyer sur la touche
pendant le programme ou bien lorsque le programme est arrêté
À chaque pression de la touche
programmées seront affichées l'une après l'autre dans l'ordre.
Pour effacer une plage programmée
q Appuyer sur la touche
en mode arrêt lorsque le
programme a été réalisé (Lorsque l'indicateur “PROG”
w À chaque pression de la touche
programmées sont effacées dans l'ordre à partir de la
dernière plage programmée.
De plus, l'indicateur du numéro de plage de la plage effacée
Pour effacer tout le programme
Appuyez deux fois sur la touche
programmée. En mode d’arrêt, appuyez une fois sur la touche
. Un programme peut aussi être effacé en appuyant
pour ouvrir le tiroir de disque.
Pour ajouter des plages à un programme
On peut ajouter des plages à la fin d'un programme lorsqu'un
programme est réglé (l'indicateur “PROG” s'allume) et en mode
Cependant, on ne peut pas ajouter de plages au programme
lorsque l'indicateur RNDM (random = aléatoire) est allumé.
* Faites attention aux points suivants.
• Lors de la programmation des 1ère à 9ème plages d’un
disque qui comporte plus de 10 plages en utilisant les
touches numériques. Par exemple, pour programmer la
3ème plage après avoir programmé la 1ère plage, appuyez
sur la touche 3 plus d’environ 1,5 seconde après avoir
appuyé sur la touche 1. Lorsqu'un programme est terminé,
la durée est actualisée.
• De même, lors de la programmation d’une 10ème plage
ou plus. Par exemple, pour programmer la 13ème plage,
appuyez sur la touche 3 moins d’environ 1,5 seconde après
avoir appuyé sur la touche 1.
• Lors de la programmation d’une plage d’un disque qui
comporte moins de 9 plages. Par exemple, pour
programmer la 5ème plage après avoir programmé la 4ème
plage, appuyez sur la touche 5 plus d’environ 0,5 seconde
après avoir appuyé sur la touche 4.
FONCTIONNEMENT RECHERCHE DES PLAGES PRÉFÉRÉES
(LECTURE AMS (AUTOMATIC MUSIC SCAN))
Cette fonction est pratique lorsque l'on cherche une plage
Si l’on appuie sur la touche
pendant qu’une plage est
arrêtée, l’indicateur AMS s’allume et les dix premières
secondes de chaque plage du disque sont lues, à partir de la
De plus, si l’on appuie sur la touche
l’indicateur AMS s’allume et le programme saute à la plage
suivante après qu’environ 10 secondes se soient écoulées
sur le temps affiché.
Lorsque l’on a trouvé un morceau que l’on désire écouter,
appuyer à nouveau sur la touche
L’indicateur AMS s’éteint et la lecture normale reprend depuis
* Si l'on appuie sur la touche
après que les plages ont
été programmées, seules les plages programmées sont lue
par la fonction AMS.
SA-7S1U02Fra 06.8.29, 1:53 PMPage 18 AdobePageMaker6.5J/PPC19
FRANÇAIS RELECTURE RAPIDE Lorsque l'on appuie sur la touche
lecture, l'appareil retourne à l'heure définie dans le MENU et
commence la lecture à cet endroit.
* La lecture qui dépasse la plage n'est pas autorisée.
De plus, lorsque la durée totale de la plage lue est inférieur
au temps réglé pour la relecture rapide, ou lorsque le temps
de lecture est inférieur au temps réglé pour la relecture rapide,
si l'on appuie sur la touche
début de cette plage et la lecture commencera à cet endroit.
Pour régler le temps de relecture rapide
q S'il y a un disque dans le tiroir de disque, éjecter le disque
et fermer le tiroir.
Appuyer sur la touche
Appuyer sur la touche
que "Quick Replay" est affiché (environ 3 secondes). Le
réglage de temps actuel apparaît sur l’écran LCD. (Le
réglage par défaut est 10 secondes.)
r Utiliser la touche ou pour spécifier le temps. (5 à
t Après avoir effectué le réglage, appuyer deux fois sur la
. L’affichage normal est rétabli sur l’écran
y Le réglage de temps est conservé même si l’on met
l’appareil hors tension.
* Si l'on n'appuie sur aucune touche pendant environ 3
secondes pendant cette série d'opérations, le réglage sera
configuré aux conditions de ce moment et l'affichage
retournera à l'affichage de la durée.
À PROPOS DE L'AFFICHAGE D'INFORMATIONS TEXTE Les éléments suivants des informations de texte sur les CD Super Audio peuvent être affichés en appuyant sur la touche
sur la télécommande.
Toutefois, les éléments d’informations qui sont enregistrés
dépendent des disques et certaines informations peuvent donc
ne pas être affichées. Cet appareil n’affiche pas les éléments
d’informations non enregistrés.
• Pendant la lecture
Lorsque l'on appuie sur la touche
sur la télécommande,
le "titres de la plage" en cours de lecture sera affiché.
Chaque fois que la touche
enfoncée, les informations de texte seront affichées dans
• Cet appareil peut afficher 12 caractères à la fois. Si
l'information dépasse 12 caractères, l'affichage défilera de
la droite vers la gauche.
• Cet appareil peut afficher uniquement des lettres, des
chiffres et des symboles. Les caractères chinois et japonais
ne peuvent pas être affichés. Si les informations sont en
caractères chinois ou japonais, l'appareil n'affiche rien.
Affichage des durées
Pendant la lecture, il est possible de désactiver l’écran LCD et
Il y a deux états (modes) d’affichage.
1. Dans ce mode l’écran LCD et tous les indicateurs sont
activés et désactivés en même temps que l’étoile.
est enfoncée pendant la lecture,
l’écran LCD et tous les indicateurs sont activés (ON) et
désactivés (OFF) alternativement.
Quand l’écran est désactivé, l’indicateur Display Off (rouge)
* Quand l’état de fonctionnement tes changé de façon
intentionnelle (par exemple, quand la touche
enfoncée), l’écran LCD est activé automatiquement.
Cependant, l’indicateur Display Off (rouge) reste allumé.
Et puis, environ 2 secondes après le commencement de
la lecture dans cet état, l’écran LCD est désactivé
* Quand l’écran est désactivé pendant que la lecture est
arrêtée, l’étoile et tous les indicateurs sont désactivés, et
l’indicateur Display Off s’allume. À ce moment là, l’écran
LCD est activé. Environ 2 secondes après le
commencement de la lecture, il est désactivé
2. Dans ce mode, l’étoile est toujours désactivée et l’écran
LCD ainsi que tous les autres indicateurs, à l’exception de
l’étoile, sont activés et désactivés alternativement. L’étoile
est activée lors du préréglage par défaut au départ de
l’usine. Cette étoile est toujours désactivée que l’écran soit
activé ou désactivé.
Pour changer le mode (les réglages du mode ne
peuvent pas être changés pendant la lecture.)
q Si un disque est en train d’être lu, appuyez sur la touche
pour arrêter la lecture.
Maintenez enfoncée la touche x de la télécommande
pendant plus de 2 secondes
w Si l’étoile est actuellement allumée, elle s’éteint et est
désactivée. Si vous souhaitez activé de nouveau l’étoile à
partir d’un état désactivé, maintenez de nouveau la touche
enfoncée pendant plus de 2 seconde pour activer
*L’état désactivé de l’étoile est conservé même si l’appareil
est mis hors tension et l’étoile reste éteinte jusqu’à ce
que les réglages soient de nouveau changés et l’étoile
*L’état désactivé de l’écran n’est pas conservé quand
l’appareil est mis hors tension.
(Cela vous permet d’utiliser l’écran chaque fois qu’une
opération est réalisée.)
*L’indicateur clignotant LOCK ne s’éteint pas même si
l’écran est désactivé. (Voir page 22)
SA-7S1U02Fra 06.8.29, 1:53 PMPage 20 AdobePageMaker6.5J/PPC21
FRANÇAIS FONCTIONNEMENT UTILISATION D’UN GÉNÉRATEUR D’HORLOGE MAÎTRE LORS DE LA LECTURE DE DISQUES Générateur d’horloge maître Dans des appareils numériques tels que des lecteurs CD oude CD Super Audio, il y a un processus qui échantillonne ourétablit le signal analogique.Un signal d’horloge (fréquence d’échantillonnage) est utilisépour effectuer ce processus.Un générateur d’horloge maître est un appareil d’oscillationqui génère un signal d’horloge.Le signal d’horloge sorti par l’oscillateur à cristal intégré à cetappareil est très précis, et vous permet de profiter pleinementd’une lecture sonore de haute qualité. Cependant, vous pouvezaussi réaliser la lecture en utilisant un signal d’horloge générépar un générateur d’horloge maître externe, pour profiter dela différence de qualité sonore qu’un générateur d’horlogemaître peut offrir.Récemment, la recherche a permis de démontrer qu’unedifférence de signal d’horloge cause une différence de qualitéde la tonalité. Pour résoudre ce problème, beaucoupd’entreprises ont mis en vente des générateurs d’horlogemaîtres.D’une manière générale, plus la base temporelle du signald’horloge est précise, plus elle est proche de la base temporellenaturelle du son, ce qui permet d’obtenir une reproductionsonore de haute fidélité.C’est pourquoi de nombreux générateurs d’horloge maîtresinsistent sur le fait qu’ils sont capables d’émettre un signald’horloge d’une très grande précision.Il n’en reste pas moins qu’une différence d’horloge entraîneune différence de tonalité.Cet appareil permet de profiter de cette différence.La fréquence du signal d’horloge pouvant être entré dans cetappareil est de 44,1, 88,2, ou 176,4kHz. Utilisez un générateurd’horloge maître pouvant générer ces signaux. 7 Utilisation d’un générateur
d’horloge maître pour la lecture Si vous décidez d’utiliser un générateur d’horloge maître externe,veillez à en choisir un ayant une horloge extrêmement précisepour éviter de dégrader la qualité sonore de votre SA-7S1.

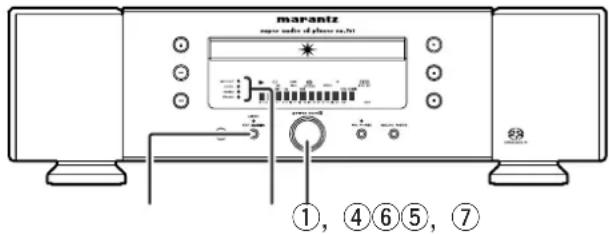

q Mettez l’appareil hors tension. w Raccordez le connecteur EXT. CLOCK INPUT à l’arrière
de cet appareil au connecteur de sortie du générateur
d’horloge maître en utilisant un câble coaxial à prise BNC disponible dans le commerce. (Voir page 11) e Mettez le générateur d’horloge maître sous tension et
vérifiez la fréquence d’horloge à régler. Pour plus de détails
sur cette opération, reportez-vous au mode d’emploi fourni
avec votre générateur d’horloge maître. r Appuyez sur le commutateur POWER de cet appareil pourle mettre sous tension. t Quand l’écran LCD de l’appareil est activé, appuyez sur la
touche EXT. CLOCK à l’avant de l’appareil.
y Chaque fois que la touche EXT. CLOCK est enfoncée,
l’indicateur de fréquence d’horloge s’allume sur la fenêtre, dans l’ordre indiqué ci-dessous.
OFF (Utilisation de l’horloge interne)
u Appuyez sur la touche EXT. CLOCK pour faire correspondre la fréquence avec la fréquence d’horloge
réglée dans le générateur d’horloge maître. Quand
l’indicateur LOCK s’allume, le réglage est terminé. Vous pouvez entendre les changements de la qualitésonore en changeant le signal d’horloge. Réglez la fréquence en fonction de vos goûts. Attention • Basculez entre le générateur d’horloge maître et l’horloge
interne lorsque la lecture est arrêtée afin d’éviter qu’un son excessif ne soit émis par le haut-parleur. • Le son est mis en sourdine lorsque l’indicateur LOCK
clignote. Vérifiez les réglages de votre générateur d’horloge maître, les raccordements, etc. Pendant ce temps, le signalDIGITAL OUTPUT n’est pas mis en sourdine. • Les informations suivant cette opérations sont conservées
par la fonction de conservation en mémoire, même après la mise hors tension de l’appareil. SA-7S1UK02Fra 07.6.6, 10:22 AMPage 21 AdobePageMaker6.5J/PPC22
FRANÇAIS LECTURE PAR MINUTERIE Cet appareil peut effectuer une lecture par minuterie enassociation avec une minuterie audio.Raccordez le cordon d’alimentation de cet appareil à la prised’alimentation de la minuterie audio et le cordon d’alimentationde la minuterie à une prise secteur.* Pour le raccordement de la minuterie audio et son utilisation,reportez-vous au mode d’emploi de votre minuterie audio. Méthode de réglage de la lecture par minuterie
q Appuyer sur le commutateur POWER pour allumer l'appareil.w Insérer le disque à écouter.* En mode de lecture par minuterie, les plages sont luesnormalement.e Régler la minuterie audio.
A PROPOS DES BORNES BALANCED (EQUILIBREES) q Le connecteur de sortie équilibré est de type XLRw Le connecteur XLR à usage professionnel est câblé demanière interne dans l'un des deux systèmes suivants. 1. Système américain (Broche w = FROID, Broche e = CHAUD)
2. Système européen (Broche w = CHAUD, Broche e = FROID)
e Le SA-7S1 utilise le système 1. USA. Lors du raccordement d'un préamplificateur ou d'un amplificateur principal adoptant le système européen, à l'aide
d'un câble équipé de connecteurs XLR équilibrés, la phase
du signal reproduit risque d'être inversée. Dans ce cas, reportez-vous à “COMMUTATION DE LAPHASE DU CONNECTEUR DE SORTIE ANALOGIQUE”, et faites le réglage de façon que la phase correcte soit utilisée.Minuterie audio
FONCTIONNEMENT COMMUTATION DE LA PHASE DU CONNECTEUR DE SORTIE ANALOGIQUE En traitant numériquement les signaux audio lus par cetappareil, il est possible de réaliser une inversion de phase sans changer la qualité de la tonalité. Les signaux inversés sont sortis par le connecteur de sortieUNBALANCED, et le connecteur de sortie BALANCED entreles signaux CHAUD et FROID. Comme le système américain a été adopté pour le connecteur de sortie BALANCED, si l’amplificateur ou un autre appareil utilisé provient d’un système européen, un câble d’inversion de phase est normalement nécessaire pour que la lecture sefasse avec la phase correcte. Cependant, en appuyant sur latouche INV. PHASE sur cet appareil, il est possible d’écouter le son avec la phase correcte sans avoir à changer de câble.
De plus, si un disque qui a été enregistré avec une phase incorrecte est lus, vous pouvez le lire avec la phase correcteen appuyant sur la touche INV. PHASE. Pour changer le mode
Chaque fois que la touche INV. PHASE à l’avant de l’appareil est enfoncée, la phase du signal sortie par le connecteurANALOG OUTPUTS (BALANCED, UNBALANCED) est inversée. L’indicateur clignote pendant la lecture à phase inversée. Phase correctePhase inversée Attention • La commutation de phase n’est possible que si l’écran LCD est allumé. • Si la commutation est effectuée pendant la lecture, la sortie sonore est interrompue pendant environ une seconde pour éviter la production d’un bruit désagréable.
• Les informations suivant cette opérations sont conservées
par la fonction de conservation en mémoire, même après la mise hors tension de l’appareil. SA-7S1UK02Fra 07.12.14, 2:05 PMPage 22 AdobePageMaker6.5J/PPC23
FRANÇAIS Si vous pensez qu’un dysfonctionnement s’est produit, vérifiez tout d’abord les points indiqués ci-dessous. Il y a des chances que
le problème a été provoqué par une simple erreur d’utilisation ou que ce soit un problème de raccordement. Si vous ne pouvez pas
remédier au problème après avoir effectué les vérifications suivantes, consultez votre distributeur, l’agence de ventes ou le centre
de service Marantz le plus proche.
DEPISTAGE DES PANNES
• Le disque ne tourne pas.
1. Le câble secteur est-il correctement branché ?
2. Le commutateur POWER est-il enclenché ?
3. Le disque est-il placé dans la position correcte dans le
4. Le disque est-il placé correctement, avec sa face portant
l’étiquette vers le haut ?
5. Le disque est-il sale ?
6. Le disque est-il rayé ?
7. Le disque est-il déformé ?
8. La prise EXT. CLOCK (prise BNC) est-elle raccordée?
Est-elle réglée correctement?
Le disque tourne mais aucun son n’est entendu.
L’amplificateur et les enceintes sont-ils correctement
Le commutateur de l’amplificateur est-il enclenché ?
3. La fonction ou le sélecteur de l'amplificateur sont-ils réglés
sur “CD” ou “AUX” ou similaire (à tout appareil auquel celui-
4. La commande de volume de l’amplificateur est-elle réglée
* Le son peut parfois s’arrêter si l’appareil est installé près
d’un climatiseur ou d’un réfrigérateur. Dans ce cas,
débranchez l’appareil de la prise secteur ou bien appuyez
sur la touche OPEN/CLOSE pour ouvrir et fermer le tiroir,
puis reprenez la lecture du disque.
• Le disque s’arrête en cours de lecture.
Le son s’affaiblit ou des parasites sont entendus.
1. Le disque est-il sale ?
2 Le disque est-il rayé ?
3 Le disque est-il déformé ?
* Dans le cas d’un disque CD-R ou CD-RW, ce problème peut
se produire lorsque les conditions dans lesquelles ses
données ont été écrites à l’origine étaient au-dessous de la
norme ou lorsque le disque lui-même est de qualité inférieure.
* Cette condition peut se produire avec des CD à mode mixte,
des CD Extra, et d'autres disques qui ont le format CDDA
mélangé avec d'autres données.
Du bruit peut momentanément retentir lorsque l'on saute des
• Le fonctionnement par télécommande n’est pas
1. L'émetteur de la télécommande est-il pointé correctement
vers le capteur de télécommande sur l'avant de ce lecteur
Ou y a-t-il une obstruction entre l’émetteur et le capteur de
Les piles de la télécommande sont-elles épuisées ?
3. Y a-t-il une autre forte lumière (d’une fenêtre, etc.) qui
frappe le capteur de télécommande du lecteur CD Super
• Un CD Super Audio ne peut pas être lu.
1. Le disque est-il rayé, sale ou déformé ?
2. Le sélecteur d’entrée de l’amplificateur est-il réglé sur
numérique ? (Un signal audio numérique ne sera pas sorti
lors de la lecture d’un CD Super Audio.)
3. Le disque est-il un disque CD Super Audio multicanaux
uniquement ? (Cet appareil ne supporte pas les CD Super
• Un disque CD-R/CD-RW ne peut pas être lu.
1. Le disque est-il placé à l’envers ?
Le disque contient-il une TOC écrite correctement ?
3. Les informations enregistrées sont-elles dans un format
• Un disque particulier ne peut pas être lu
Les CD à contrôle de copie (CD avec protection contre la
copie) sont des disques spéciaux qui ne sont pas
conformes aux standards CD habituels. Marantz ne peut
pas garantir la lecture de ces disques sur ce lecteur CD Audio.
Lorsque des CD Audio normaux peuvent être lus sans
problème et que des problèmes apparaissent uniquement
lors de la lecture de ces disques spéciaux, il ne s'agit pas
d'un problème de cet appareil.
Prière de demander au revendeur du CD à contrôle de
copie pour obtenir des informations détaillées sur les CD
à contrôle de copie.
• L'appareil fait un clic lorsque le tiroir se ferme
Il s'agit du clic d'adhésion du système d'accrochage qui
sert à maintenir le disque. Cela ne crée pas de problème
pour l'utilisation de cet appareil.
• Lorsque le disque tourne, on entend un bruit de
rotation ou une légère vibration apparaît.
Selon le disque, il se peut qu'un bruit de rotation apparaisse
ou que l'appareil vibre légèrement à cause de l'excentricité
du disque ou d'un phénomène similaire. Il ne s'agit pas
d'un problème de cet appareil.
SA-7S1U02Fra 06.8.29, 1:53 PMPage 23 AdobePageMaker6.5J/PPC24
Consommation 26W Boîtier, etc.
Dimensions (Largeur x Hauteur x Profondeur) 18 1/8 × 5 3/8 × 16 13/16 pouces (459 × 136× 425,5mm)
Températures de fonctionnement +5°C ~ +35°C Humidité de fonctionnement 5 ~ 90% (sans condensation)
• Cordon d’alimentation CA 1
• Manuel d’utilisation 1
• Carte de garantie (Etats-Unis) 1
• Carte de garantie (Canada) 1
Caractéristiques susceptibles d’être modifiées sans avis préalable.
CD Super Audio CD Audio
Caractéristiques audio
Canaux 2canaux 2canaux
Plage de fréquences 2Hz — 100kHz 2Hz — 20kHz
Caractéristiques de fréquence 2Hz — 50kHz (-3dB) 2Hz — 20kHz
Plage dynamique 114dB (Filtre 3) 100dB (Filtre 1)
DHT (1 kHz) 0,0009% (Filtre 3) 0,0020% (Filtre 1)
Scintillation et pleurage Précision du quartz Précision du quartz
Asymétrique 2,5V RMS stéréo (Filtre 3) 2,3V RMS stéréo (Filtre 1)
Symétrique 5V RMS stéréo (Filtre 3) 4,6V RMS stéréo (Filtre 1)
niveau de sortie (prise cinch) — 0.5Vp-p (75Ω)
niveau de sortie (optique) — -19dBm
Fréquence d’horloge 44,1kHz, 88,2kHz, 176,4kHz
Niveau d’entrée (prise BNC) 1V—5Vp-p (75Ω)
Système de lecture optique
Longueur d’onde 650nm 780nm
Format du signal DSD 1 bit PCM linéaire 16 bits
Fréquence d’échantillonnage 2,8224MHz 44,1kHz
■ Dimensions (appareil : pouce (mm))
