Type de produit	Haut-parleur voiture (Subwoofer)
Marque	Boss
Modèle	P156DVC
Série	Phantom
Dimensions (diamètre)	15 pouces (381 mm)
Profondeur de montage	8 pouces (203 mm)
Diamètre de montage	14 pouces (356 mm)
Impédance nominale	Double 4 ohms
Puissance RMS	1250 Watts
Puissance crête	2500 Watts
Réponse en fréquence	25 Hz - 1 kHz
Sensibilité	87 dB (1 W/1 m)
Matériau du cône	Polypropylène injecté métallisé noir
Matériau de la suspension	Caoutchouc butyle
Bobine mobile	Double bobine Kapton haute température 2,5 pouces (64 mm)
Volume d'enceinte scellée recommandé	2,0 pieds cubes (56,6 L)
Volume d'enceinte bass-reflex recommandé	2,5 pieds cubes (70,8 L)
Fréquence d'accord bass-reflex	29 Hz
Diamètre du port bass-reflex	3 pouces (76 mm)
Longueur du port	6 pouces (152 mm)
Matériau de l'enceinte recommandé	MDF (panneau de fibres à densité moyenne) de 3/4 pouce
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Éviter les produits chimiques.

FOIRE AUX QUESTIONS - P156DVC BOSS

Quelle est l'impédance du Boss P156DVC ?

Le haut-parleur possède une impédance double 4 ohms, permettant un câblage en série ou en parallèle pour obtenir 2, 4 ou 8 ohms.

Quelle puissance peut supporter ce subwoofer ?

Il supporte 1250 watts RMS et 2500 watts en crête.

Quel type d'enceinte est recommandé ?

Deux types sont proposés : une enceinte scellée de 2,0 pieds cubes (56,6 L) ou une enceinte bass-reflex de 2,5 pieds cubes (70,8 L) accordée à 29 Hz.

Comment câbler un subwoofer double bobine ?

Pour une impédance résultante de 2 ohms, câblez les bobines en parallèle (borne positive d'une bobine à positive de l'autre, idem pour négatif). Pour 8 ohms, câblez les bobines en série (positive d'une bobine à négative de l'autre).

Quelle est la fréquence de résonance en espace libre (Fs) ?

La fréquence de résonance est de 21 Hz pour toutes les impédances.

Quel est le diamètre de montage nécessaire ?

Le diamètre de montage est de 14 pouces (356 mm) et la profondeur de montage de 8 pouces (203 mm).

Comment entretenir ce haut-parleur ?

Nettoyez délicatement le cône avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la suspension en caoutchouc.

Quel volume d'air interne est nécessaire pour l'enceinte scellée ?

Le volume interne recommandé est de 2,0 pieds cubes (56,6 litres), incluant le déplacement du haut-parleur.

Puis-je utiliser plusieurs subwoofers P156DVC ensemble ?

Oui, vous pouvez en utiliser plusieurs. Veillez à respecter l'impédance minimale de l'amplificateur en connectant les bobines en série/parallèle pour obtenir l'impédance souhaitée.

Ce subwoofer est-il adapté à une installation dans une voiture ?

Oui, il est spécialement conçu pour une utilisation automobile. Assurez-vous que l'enceinte soit bien fixée et que les connexions soient protégées contre les vibrations.

MODE D'EMPLOI P156DVC BOSS

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

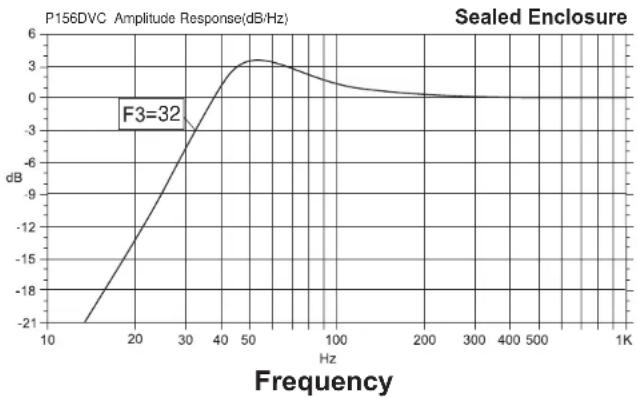

Sealed Enclosure

Box Volume : 2.0 Cu Ft

Technical line drawing of a mechanical component with no visible text or symbols

Box is given as internal air volume including driver displacement

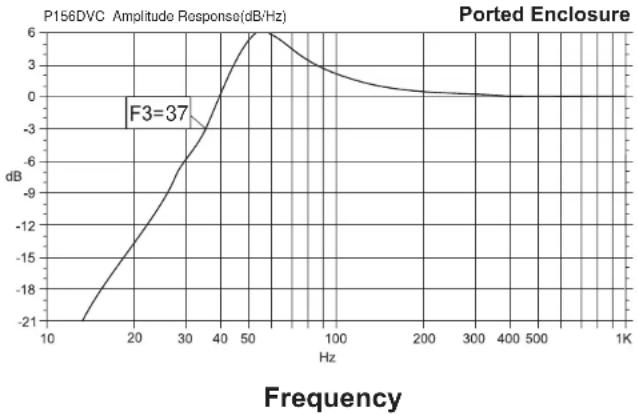

Ported Enclosure

Box Volume : 2.5 Cu Ft

Technical line drawing of a mechanical component or bracket (no text or symbols)

Box is given as internal air volume including driver displacement

Port Frequency : 29 Hz

Port Diameter : 3 Inches

Port Length : 6 Inches

Product Specifications

Speaker Impedance	table	2ohms	4ohms	8ohms
Free Air Resonance	(Fs)	21	21	21
Total Q Driver @ FS including all resistance's	(Qts)	0.646	1.035	0.588
Q of the Driver @ FS including non electrical resistance only	(Qms)	2.989	3.161	3.092
Q of the Driver @ FS including electrical resistance only	(Qes)	0.824	1.538	0.726
The Driver's compliance expressed as an equivalent	(Vas)	7.519	7.386	7.4
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.315	0.315	0.315
The DC resistance of the driver's twin voice coils(ohms)	(Re)	1.8	3.6	7.2
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	1250W/2500W	1250W/2500W	1250W/2500W
The Driver's sensitivity (dB)	(Sens)	87	87	87

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks. It is for this reason that you must be able to calculate the space in which you have available in order to achieve the proper air volume required.
It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard). Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12" x 14" x 9" = 1512"
2) Next you must convert cubic inches into cubic feet. To do this, You must divide the cubic inch total by 1728". Example 1512 ÷ 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example; 3/4" x 2"=1.5"
2) Next Subtract 1.5 from each of the outside measurements of the box. Width 12-1.5=10.5 Height 14-1.5=12.5 Depth 9-1.5=7.5

3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5=984.375

4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728" Example 984.375÷1728=. 5696 Cubic feet

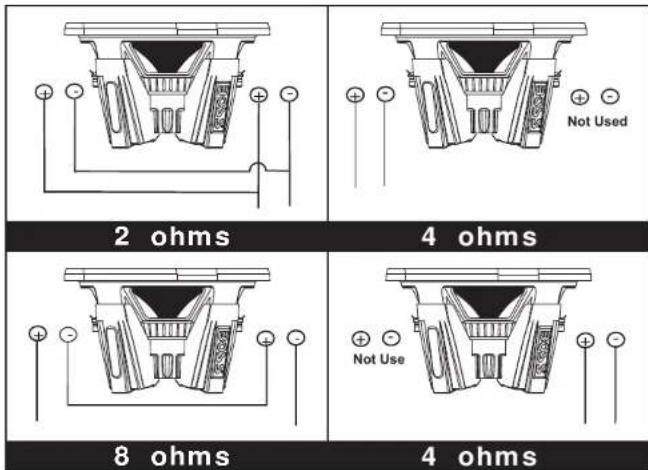

Wiring

Please take every precaution to wire your DVC woofers for the correct impedance

15" (381mm) Subwoofer

(1250 Watts RMS Sealed Enclosure)

■ 15" (381mm) BLACK METALLIC POLY INJECTION CONE
■ BUTYL RUBBER SURROUND
■ DUAL 2.5" (64mm) HIGH TEMPERATURE KAPTON VOICE COIL
■ 2500 WATTS PEAK/1250 WATTS RMS
■ FREQUENCY RESPONSE: 25Hz-1KHz
■ SENSITIVITY: 87dB (1 WATT/1 METER)
■ IMPEDANCE: DUAL 4 OHMS
■ MOUNTING DEPTH: 8" (203mm)
■ MOUNTING DIAMETER: 14" (356mm)
