Type de produit	Subwoofer pour voiture
Marque	Boss
Modèle	Onyx NX120DVC
Diamètre	12 pouces (305 mm)
Puissance RMS	1300 Watts
Puissance crête	2600 Watts
Impédance	Double bobine de 4 ohms (câblable en 2 ou 8 ohms)
Réponse en fréquence	28 Hz - 2 kHz
Sensibilité	95 dB (1 W/1 m)
Matériau du cône	Poly injection
Entourage	Caoutchouc butyle
Bobine vocale	Double bobine de 2 pouces (51 mm) en KAPTON haute température
Profondeur de montage	6 pouces (152 mm)
Volume d'enceinte clos recommandé	0,9 à 1,9 pi³ (25,5 à 53,8 L)
Volume d'enceinte bass-reflex recommandé	1,3 à 2,2 pi³ (36,8 à 62,3 L)
Fréquence d'accord bass-reflex	33 à 42 Hz
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Respecter les impédances adaptées à l'amplificateur.
Pièces détachées et réparabilité	Contacter un centre de service agréé Boss pour toute réparation.
Informations générales	Subwoofer 12 pouces double bobine pour voiture. Conçu pour des caissons clos ou bass-reflex.

FOIRE AUX QUESTIONS - Onyx NX120DVC BOSS

Quelle est l'impédance du Boss Onyx NX120DVC ?

Le subwoofer possède une double bobine de 4 ohms, offrant des options de câblage en 2 ohms (parallèle) ou 8 ohms (série).

Quelle puissance puis-je envoyer à ce subwoofer ?

La puissance RMS est de 1300 Watts et la puissance crête de 2600 Watts. Assurez-vous que votre amplificateur délivre une puissance adaptée sans dépasser ces limites.

Quel type d'enceinte est recommandé ?

Le manuel recommande une enceinte close de 0,9 à 1,9 pi³ ou une enceinte bass-reflex de 1,3 à 2,2 pi³ accordée entre 33 et 42 Hz.

Quelle est la sensibilité du subwoofer ?

La sensibilité est de 95 dB pour 1 Watt à 1 mètre, ce qui est élevé et permet un bon rendement.

Comment câbler un subwoofer double bobine ?

Pour une impédance de 2 ohms, connectez les deux bobines en parallèle (+ à +, - à -). Pour 8 ohms, connectez-les en série (+ d'une bobine au - de l'autre).

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 6 pouces (152 mm). Assurez-vous que votre caisson a suffisamment de profondeur interne.

Puis-je utiliser ce subwoofer en extérieur ?

Ce subwoofer est conçu pour une utilisation en intérieur de véhicule. L'exposition à l'humidité ou à des températures extrêmes peut l'endommager.

Comment nettoyer le subwoofer ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les produits chimiques ou l'eau qui pourraient abîmer le cône ou l'entourage.

Quels sont les matériaux du cône et de l'entourage ?

Le cône est en poly injection, l'entourage en caoutchouc butyle pour une meilleure durabilité et une bonne suspension.

Où trouver des pièces de rechange ou faire réparer ce subwoofer ?

Contactez un centre de service agréé Boss. Les réparations doivent être effectuées par du personnel qualifié pour garantir les performances.

MODE D'EMPLOI Onyx NX120DVC BOSS

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

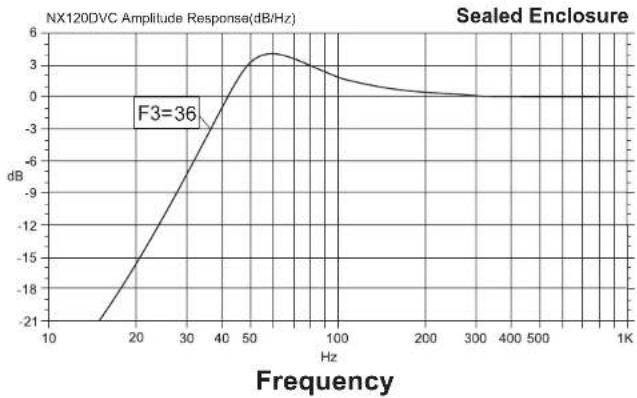

Sealed Enclosure

Box Volume:

0.9 (cu. ft.) to 1.9 (cu. ft.)

Box is given as internal air volume including driver displacement

Frequency

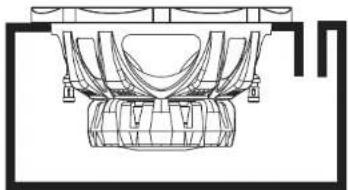

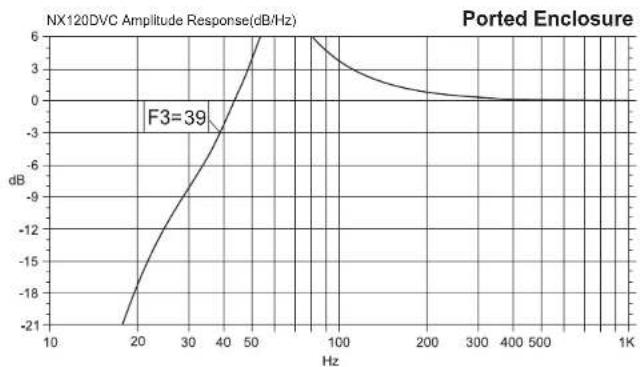

Ported Enclosure

Box Volume:

1.3 (cu. ft.) to 2.2 (cu. ft.)

Box is given as internal air volume including driver displacement

Port Frequency

42 to 33

Hz

Port Diameter

4

Inches

Port Length

11.5 to 11 Inches

Product Specifications

Speaker Impedance	table	2ohms	8 ohms
Free Air Resonance	(Fs)	28	28
Total Q Driver @ FS including all resistances	(Qts)	0.705	0.809
Q of the Driver @ FS including non electrical resistance only	(Qms)	3.83	5.007
Q of the Driver @ FS including electrical resistance only	(Qes)	0.864	0.965
The Driver's compliance expressed as an equivalent	(Vas)	3.158	3.095
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.398	0.398
The DC resistance of the driver's single voice coil(ohm)	(Re)	1.8	7.2
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	1300W:2600W	1300W:2600W
The Driver's sensitivity (dB)	(Sens)	95	95

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks.

It is for this reason that you must be able to calculate the space which you have

available in order to achieve the proper air volume required.

It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard).

Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12^ × 14^ × 9^ = 1512^

2) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728". Example 1512 - 1728=.875 Cubic feet

Calculating Internal Volume

(1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example; 3 / 4^ × 2^ = 1.5^* .

2) Next Subtract 1.5 from each of the outside measurements of the box.

Width 12-1.5=10.5 Height 14-1.5=12.5 Depth 9-1.5=7.5

3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5=984.375

4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728" Example 984.375 - 1728 = 5696 Cubic feet

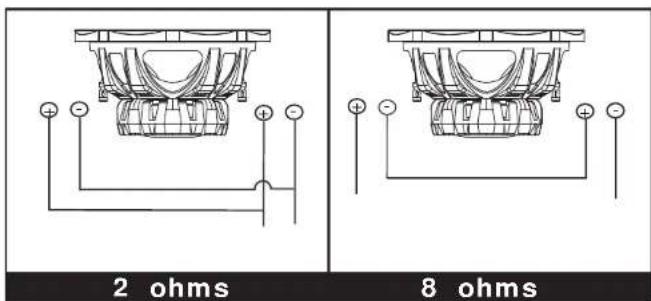

Wiring

Please take every precaution to wire your DVC woofers

for the correct impedance

12" (305mm) Subwoofer

(1300 Watts RMS Sealed Enclosure)

12" (305mm) Dual Voice Coil Subwoofer
2600 Watts Peak Power/1300 Watts RMS
Frequency Response: 28Hz-2kHz
Sensitivity: 95 dB (1 Watt/1 Meter)
Impedance: Dual 4 OHMS
Cone Material: Poly Injection
Butyl Rubber Surround
Dual 2" (51mm) High Temperature KAPTON Voice Coil
Mounting Depth: 6" (152mm)
