Type de produit	Haut-parleur voiture (subwoofer)
Marque	Boss
Modèle	Chaos Exxstreme CX124DVC
Diamètre	12 pouces (305 mm)
Puissance RMS	750 Watts
Puissance crête	1500 Watts
Impédance	Double 4 ohms (2 ohms ou 8 ohms selon câblage)
Sensibilité	95 dB (1W/1m)
Réponse en fréquence	25 Hz - 2 kHz
Cône	Poly injection noir
Suspension	Caoutchouc butyle
Bobine mobile	Double 2 pouces (51 mm) Kapton haute température
Profondeur de montage	160 mm (6-5/16")
Volume enceinte scellée	1,2 pi³ (34 L) interne
Volume enceinte portée	1,5 pi³ (42 L) interne
Fréquence d'accord port	34 Hz
Diamètre du port	3 pouces (76 mm)
Longueur du port	6 pouces (152 mm)
Matériau d'enceinte recommandé	MDF 3/4 pouce
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Ne pas dépasser la puissance nominale. Vérifier l'impédance.
Pièces détachées	Contacter le service après-vente Boss

FOIRE AUX QUESTIONS - Chaos Exxstreme CX124DVC BOSS

Quelle est la puissance RMS de ce subwoofer ?

La puissance RMS est de 750 Watts.

Comment câbler le subwoofer pour obtenir 2 ohms ?

Branchez les deux bobines en parallèle : reliez les bornes positives ensemble et les bornes négatives ensemble. L'impédance totale sera de 2 ohms.

Quel volume d'enceinte est recommandé ?

Pour une enceinte scellée, utilisez 1,2 pi³ (34 L). Pour une enceinte portée, utilisez 1,5 pi³ (42 L) avec un port de 3 pouces de diamètre et 6 pouces de long.

Quelle est l'impédance des bobines individuelles ?

Chaque bobine a une impédance de 4 ohms.

Quelle puissance d'amplificateur est adaptée ?

Un ampli délivrant 750 Watts RMS sous 2 ohms ou 4 ohms est idéal.

Comment calculer le volume d'une enceinte ?

Mesurez la largeur x hauteur x profondeur extérieures en pouces, divisez par 1728 pour obtenir le volume extérieur en pieds cubes. Pour le volume intérieur, soustrayez deux fois l'épaisseur du bois.

Puis-je utiliser ce subwoofer dans une enceinte scellée ?

Oui, le volume recommandé pour une enceinte scellée est de 1,2 pi³.

Quelle est la profondeur de montage ?

La profondeur de montage est de 160 mm (6-5/16 pouces).

Que faire en cas de distorsion sonore ?

Vérifiez le câblage pour une impédance correcte, assurez-vous que l'ampli ne clippe pas et que le volume n'est pas excessif.

Où télécharger le manuel complet ?

Le manuel est téléchargeable gratuitement sur notice-facile.com.

MODE D'EMPLOI Chaos Exxstreme CX124DVC BOSS

Product Specifications

Speaker Impedance	table	2ohms	8 ohms
Free Air Resonance	(Fs)	32	32
Total Q Driver @ FS including all resistances	(Qts)	1.019	1.04
Q of the Driver @ FS including non electrical resistance only	(Qms)	5.619	5.886
Q of the Driver @ FS including electrical resistance only	(Qes)	1.244	1.263
The Driver's compliance expressed as an equivalent	(Vas)	2.53	2.459
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.157	0.157
The DC resistance of the driver's single voice coil(ohm)	(Re)	1.8	7.2
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	750W/1500W	750W/1500W
The Driver's sensitivity (dB)	(Sens)	95	95

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks. It is for this reason that you must be able to calculate the space which you have available in order to achieve the proper air volume required.

It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard). Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12" x 14" x 9" = 1512"
2) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728". Example 1512 ÷ 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example; 3/4" x 2"=1.5"
2) Next Subtract 1.5 from each of the outside measurements of the box. Width 12-1.5=10.5 Height 14-1.5=12.5 Depth 9-1.5=7.5
3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5=984.375
4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728" Example 984.375÷1728=.5696 Cubic feet

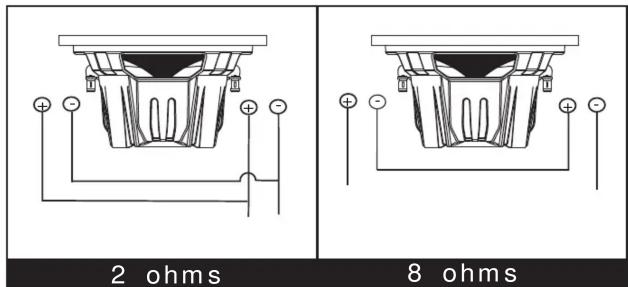

Wiring

Please take every precaution to wire your DVC woofers for the correct impedance

12" (305mm) Subwoofer

(750 Watts RMS Sealed Enclosure)

■ 12" (305mm) BLACK POLY INJECTION CONE
■ BUTYL RUBBER SURROUND
■ DUAL 2" (51mm) HIGH TEMPERATURE KAPTON VOICE COIL
■ 1500 WATTS PEAK/750 WATTS RMS
■ FREQUENCY RESPONSE: 25Hz-2KHz
■ SENSITIVITY: 95dB (1 WATT/1 METER)
■ IMPEDANCE: DUAL 4 OHMS
■ MOUNTING DEPTH: 6-5/16" (160mm)

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

Frequency

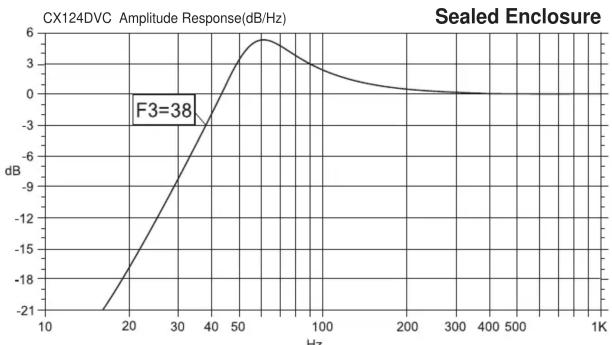

Sealed Enclosure

Box Volume : 1.2 Cu Ft

Technical line drawing of a mechanical column or bracket (no text or symbols)

Box is given as internal air volume including driver displacement

Frequency

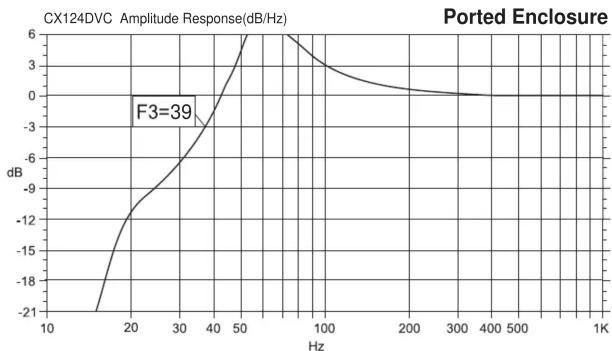

Ported Enclosure

Box Volume : 1.5 Cu Ft

Technical line drawing of a mechanical component with symmetrical supports and a central triangular feature (no text or symbols)

Box is given as internal air volume including driver displacement

Port Frequency : 34 Hz

Port Diameter : 3 Inches

Port Length : 6 Inches
