Caractéristiques techniques	Détails
Type de haut-parleur	Haut-parleur de plafond
Dimensions	Non spécifiées
Poids	Non spécifié
Impédance	Non spécifiée
Puissance	Non spécifiée
Fréquence de réponse	Non spécifiée
Connectivité	Non spécifiée
Utilisation	Idéal pour les systèmes de sonorisation dans les espaces commerciaux et publics
Maintenance	Vérifier régulièrement les connexions et nettoyer la grille
Sécurité	Installer conformément aux normes électriques locales
Informations générales	Compatible avec les systèmes de sonorisation Valcom

FOIRE AUX QUESTIONS - V5330240 Valcom

Comment connecter le haut-parleur Valcom V5330240 à mon système audio?

Pour connecter le haut-parleur, utilisez un câble audio compatible et branchez-le à la sortie audio de votre système. Assurez-vous que le haut-parleur est alimenté et que les réglages de volume sont appropriés.

Pourquoi le haut-parleur ne produit-il pas de son?

Vérifiez d'abord que le haut-parleur est correctement connecté et alimenté. Assurez-vous également que le volume n'est pas à zéro et que la source audio fonctionne correctement.

Le son du haut-parleur est-il déformé ou de mauvaise qualité, que faire?

Vérifiez les connexions pour vous assurer qu'elles sont bien serrées. Essayez de réduire le volume du système audio et de l'augmenter progressivement. Si le problème persiste, testez le haut-parleur avec une autre source audio.

Comment régler le volume du haut-parleur Valcom V5330240?

Le volume peut être réglé à l'aide du contrôle de volume situé sur votre système audio ou via les réglages intégrés si disponibles. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

Le haut-parleur fait-il des bruits étranges, que dois-je vérifier?

Des bruits étranges peuvent être causés par des interférences ou des problèmes de connexion. Vérifiez que tous les câbles sont correctement branchés et essayez de déplacer le haut-parleur pour voir si cela améliore la qualité sonore.

Comment nettoyer mon haut-parleur Valcom V5330240?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le matériau.

Le haut-parleur est-il compatible avec mon système d'exploitation?

Le Valcom V5330240 est un haut-parleur passif et n'a pas de compatibilité directe avec les systèmes d'exploitation. Il nécessite un amplificateur ou un système audio compatible pour fonctionner correctement.

MODE D'EMPLOI V5330240 Valcom

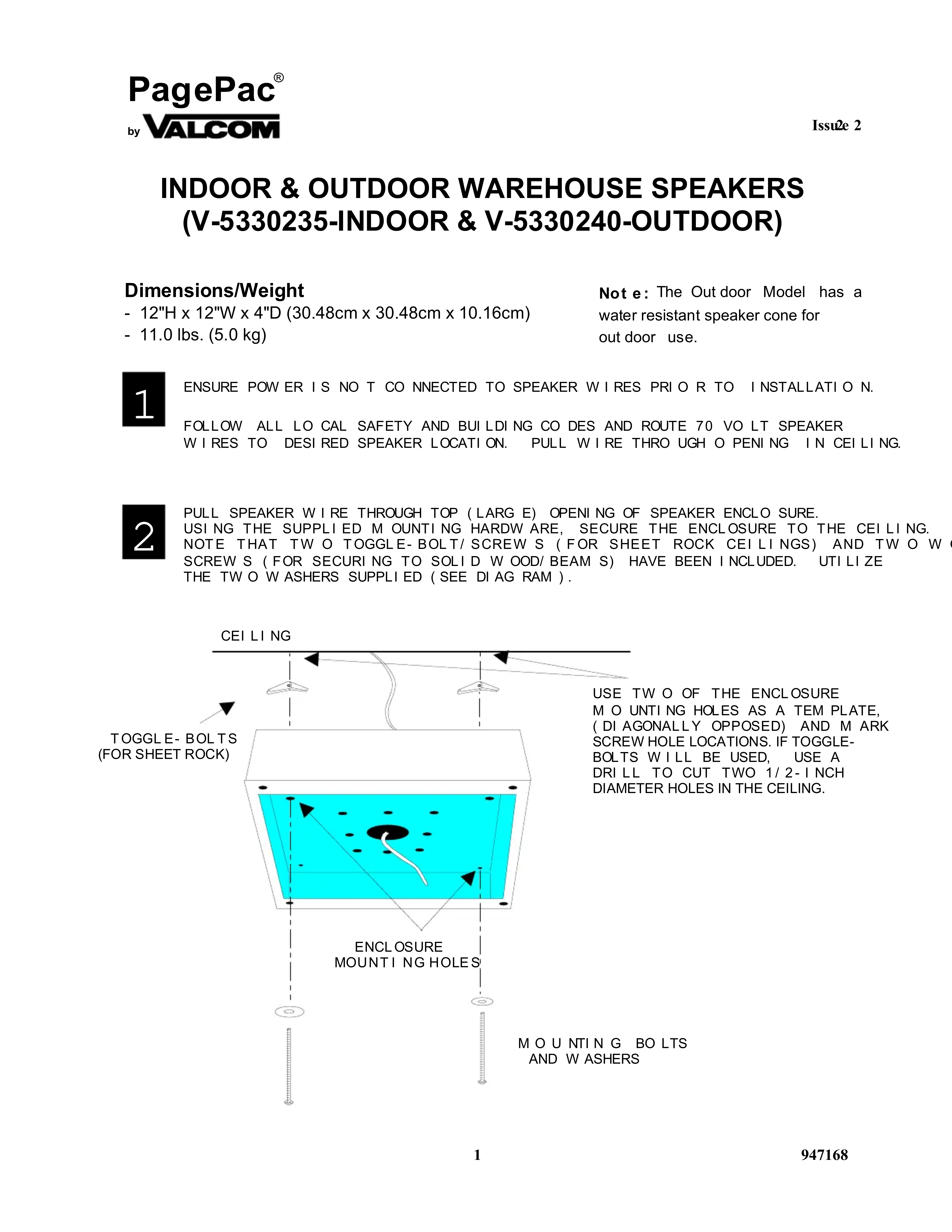

INDOOR & OUTDOOR WAREHOUSE SPEAKERS (V-5330235-INDOOR & V-5330240-OUTDOOR)

Dimensions/Weight

- 12"H x 12"W x 4"D (30.48cm x 30.48cm x 10.16cm)

- 11.0 lbs. (5.0 kg)

Note: The Out door Model has a water resistant speaker cone for out door use.

ENSURE POWER IS NOT CONNECTED TO SPEAKER WIRES PRIOR TO INSTALLATION.

FOLLOW ALL LOCAL SAFETY AND BUILDING CO DES AND ROUTE 70 VO LT SPEAKER WIRES TO DESIRED SPEAKER LOCATION. PULL WIRE THROUGH OPENING IN CEILING.

PULL SPEAKER WIRE THROUGH TOP (LARG E) OPENING OF SPEAKER ENCLO SURE. USING THE SUPPLIED MOUNTING HARDWARE, SECURE THE ENCLOSURE TO THE CEILING. NOTE THAT TWO TOGGLE-BOLT/SCREW S (FOR SHEET ROCK CEILLINGS) AND TWO WITH SCREW S (FOR SECURING TO SOLID WOOD/BEAM S) HAVE BEEN INCLUDED. UTILIZE THE TWO WASHERS SUPPLIED (SEE DIAGRAM).

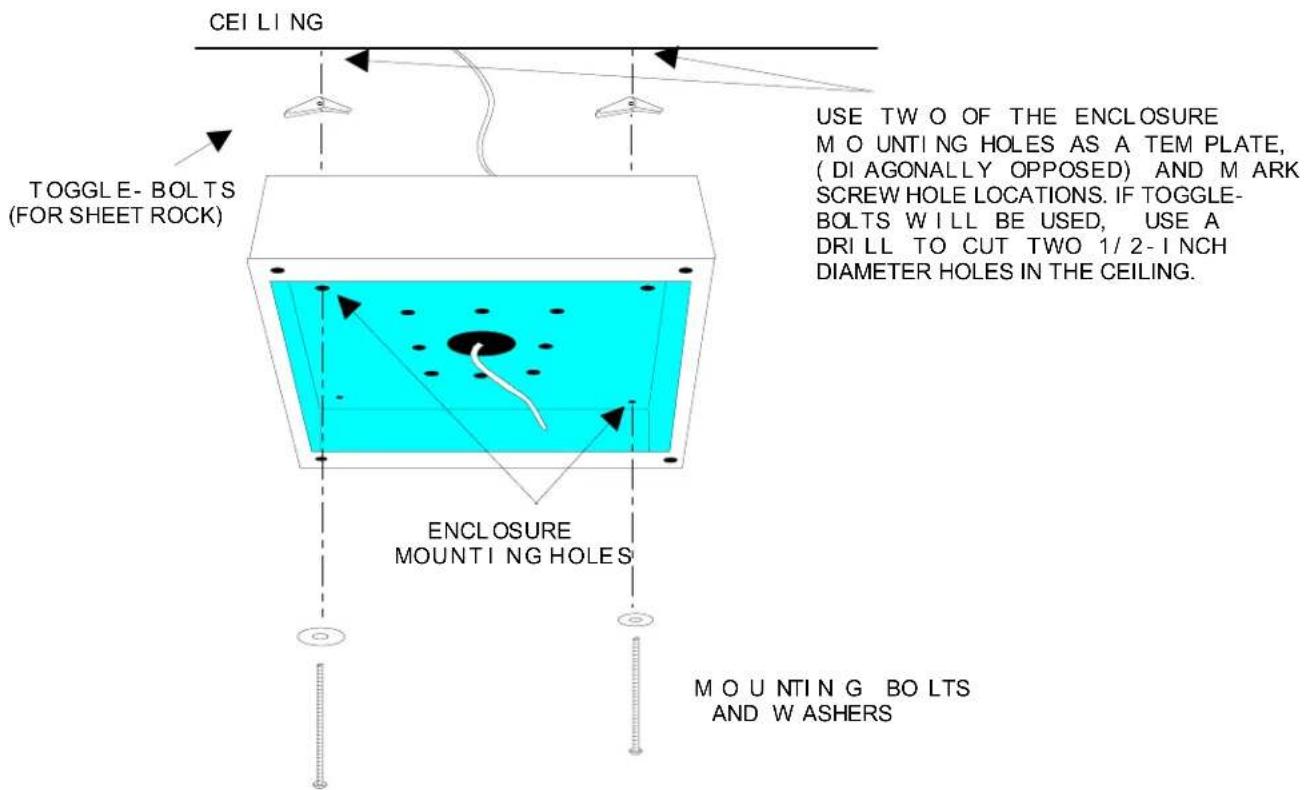

CEI LI NG TOGGLE- BOLTS (FOR SHEET ROCK) USE TWO OF THE ENCLOSURE M O UNTI NG HOLES AS A TEM PLATE, (DI AGONALLY OPPOSED) AND M ARK SCREW HOLE LOCATIONS. IF TOGGLE- BOLTS WILL BE USED, USE A DRILL TO CUT TWO 1/2-INCH DIAMETER HOLES IN THE CEILING. ENCLOSURE MOUNTI NG HOLES M O UNTI NG BO LTS AND W ASHERS

THE NEXT STEP IS TO ATTACH THE SPEAKER WIRES TO THE APPROPRIATE TAPS (WIRES) LOCATED ON THE BACK OF THE SPEAKER. O BSERVE PRO PER PO LARI TY.

NOTE: NORMAL TAP SETTING FOR Q UI ET OFFICE IS .25 W ATT

USE CRI MP-TYPE CONNECTORS (I NCLUDED)

BASED ON SPECIFIC AREA dB LEVELS, SELECT THE DESI RED POWER TAP SETTINGS: GREEN = 1/4 YELLOW W = 1/2W ORANGE = 1W RED = 2W BROW N = 4W.

CONNECT THE (+) 70V SIDE OF THE SPEAKER WIRE TO A POWER TAP WIRE.

CONNECT THE (-) COMMON SIDE OF THE SPEAKER WIRE TO THE BLACK COMMON LEAD.

INDIVIDUALLY TAPE OR CLIP EACH TIP OF EXPOSED WIRE ON THE UNUSED POWER-TAPS AND PLACE THEM NEATLY AROUND THE SPEAKER HOUSING. THIS WILL ENSURE THAT THERE WILL NOT BE ANY SHORTS/GRO UNDS OR WATTAGE PROBLEMS IN THE SPEAKER ENCLOSURE OR WIRE RUN.

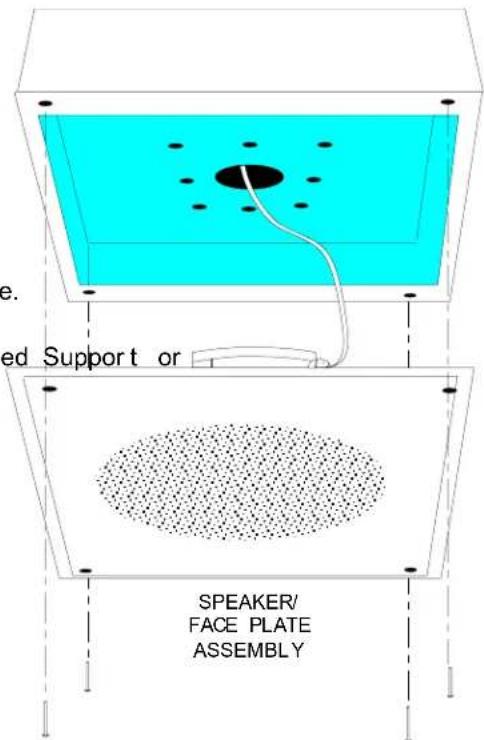

SECURE THE SPEAKER / FACE PLATE ASSEMBLY TO THE MOUNTED ENCLOSURE. USE FOUR 1-INCH SCREWS (INCLUDED).

TECHNICAL ASSISTANCE

When calling, have a VOM and a test set and call from the job site. Call [phone] and ask for PagePac Technical Support, or call [phone] for Val com 24-hour A ut om at ed visit our websites at http://www.pagepac.com and www.val com.com.

Should repairs be necessary, attach a tag to the unit clearly stating company name, address, phone number, contact person, and the nature of the problem. Send the unit to:

Valcom, Inc. PagePad® Repair Dept. 5614 Hollins Road Roanoke, VA 24019-5056

e. ed Support or SPEAKER/ FACE PLATE ASSEMBLY

SQUARE I NDOOR/ OUTDOOR SPEAKER W/ BACKBOX PROJECTI ON DI STANCE SOUND PRESSURE LEVELS AND WATTAGE SETTI NGS
NOI SE LEVEL IN dB	SPL- 91 .25 WATT	SPL- 94 .50 WATT	SPL- 95 1.0 W A TT	SPL- 100 2.0 W A TT	SPL- 103 4.0 W A TT
60 dB	86
61 dB	75
62 dB	64
63 dB	58	86
64 dB	53	75
65 dB	48	64
66 dB	42	58	86
67 dB	37	53	75
68 dB	32	48	64
69 dB	28	42	58	86
70 dB	24	37	53	75
71 dB	20	32	48	64
72 dB	16	28	42	58	86
73 dB	12	24	37	53	75
74 dB	8	20	32	48	64
75 dB		16	28	42	58
76 dB		12	24	37	53
77 dB		8	20	32	48
78 dB			16	28	42
79 dB			12	24	37
80 dB			8	20	32
81 dB				16	28
82 dB				12	24
83 dB				8	20
84 dB					16
85 dB					12
86 dB					8
