V5330235 - Haut-parleur Valcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur d'intérieur pour systèmes audio 70V
Marque	Valcom
Modèle	V5330235
Dimensions (H x L x P)	30,48 x 30,48 x 10,16 cm
Poids	5,0 kg
Alimentation	Ligne 70V
Puissances disponibles	0,25 W / 0,5 W / 1 W / 2 W / 4 W
Type d'installation	Montage au plafond (encastré ou en surface)
Utilisation	Intérieur (modèle intérieur)
Accessoires fournis	Chevilles à bascule, vis, rondelles, connecteurs à sertir
Matériau du cône	Papier traité (résistant à l'humidité pour modèle extérieur)
Niveau de pression acoustique	91 dB (0,25W) à 103 dB (4W) à 1 m
Compatibilité	Systèmes de sonorisation 70V
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Couper l'alimentation avant installation. Respecter les normes électriques locales.
Pièces détachées et réparabilité	Réparations par le fabricant. Adresse SAV : Valcom, Inc., 5614 Hollins Road, Roanoke, VA 24019-5056.
Assistance technique	Appeler le [phone] ou [phone] (24h)
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - V5330235 Valcom

Comment installer l'enceinte V5330235 ?

Assurez-vous que l'alimentation est coupée. Utilisez les trous de montage de l'enceinte comme gabarit pour marquer les emplacements. Pour les plafonds en placoplâtre, percez des trous de 1/2 pouce et utilisez les chevilles à bascule fournies. Pour les poutres en bois, utilisez les vis fournies. Fixez le boîtier au plafond, puis connectez les fils aux bornes de puissance appropriées. Enfin, fixez la face avant avec les vis de 1 pouce fournies.

Quels sont les réglages de puissance disponibles ?

Vous pouvez sélectionner une puissance parmi 0,25 W (vert), 0,5 W (jaune), 1 W (orange), 2 W (rouge) et 4 W (marron). Connectez le fil +70V à la borne de la puissance souhaitée et le fil commun à la borne noire. Isolez les fils inutilisés pour éviter les courts-circuits.

Comment choisir la puissance appropriée pour mon installation ?

Utilisez le tableau des niveaux de pression acoustique fourni dans la notice. Par exemple, pour un niveau sonore de 70 dB à une distance de 24 m, réglez la puissance sur 2 W. Adaptez la puissance en fonction du bruit ambiant et de la couverture souhaitée.

Puis-je utiliser cette enceinte en extérieur ?

Ce modèle (V5330235) est prévu pour une utilisation en intérieur. Pour l'extérieur, utilisez le modèle V5330240 qui possède un cône résistant à l'eau.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse (pour les trous de 1/2 pouce si chevilles à bascule), d'un tournevis, d'une pince à sertir pour les connecteurs, et d'un multimètre (VOM) pour vérifier les connexions.

Comment connecter les fils de l'enceinte au système 70V ?

Dénudez les fils du haut-parleur et du câble 70V. Utilisez les connecteurs à sertir inclus pour relier le fil +70V à la borne de puissance choisie (vert, jaune, orange, rouge ou marron) et le fil commun (-) à la borne noire. Isolez les extrémités des bornes non utilisées.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord que l'alimentation 70V est active. Utilisez un multimètre (VOM) pour tester la continuité des fils et la présence de tension. Assurez-vous que les connexions sont correctes et que les bornes inutilisées sont isolées. Contactez l'assistance technique si le problème persiste.

Où puis-je obtenir une assistance technique ?

Appelez le [phone] pour l'assistance PagePac ou le [phone] pour le support automatisé Valcom 24h/24. Vous pouvez aussi visiter les sites www.pagepac.com et www.valcom.com.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, d'abrasifs ou de produits liquides qui pourraient endommager le cône ou les composants.

Quelles sont les dimensions exactes de l'enceinte ?

Les dimensions sont de 30,48 cm (hauteur) x 30,48 cm (largeur) x 10,16 cm (profondeur). Le poids est d'environ 5,0 kg.

MODE D'EMPLOI V5330235 Valcom

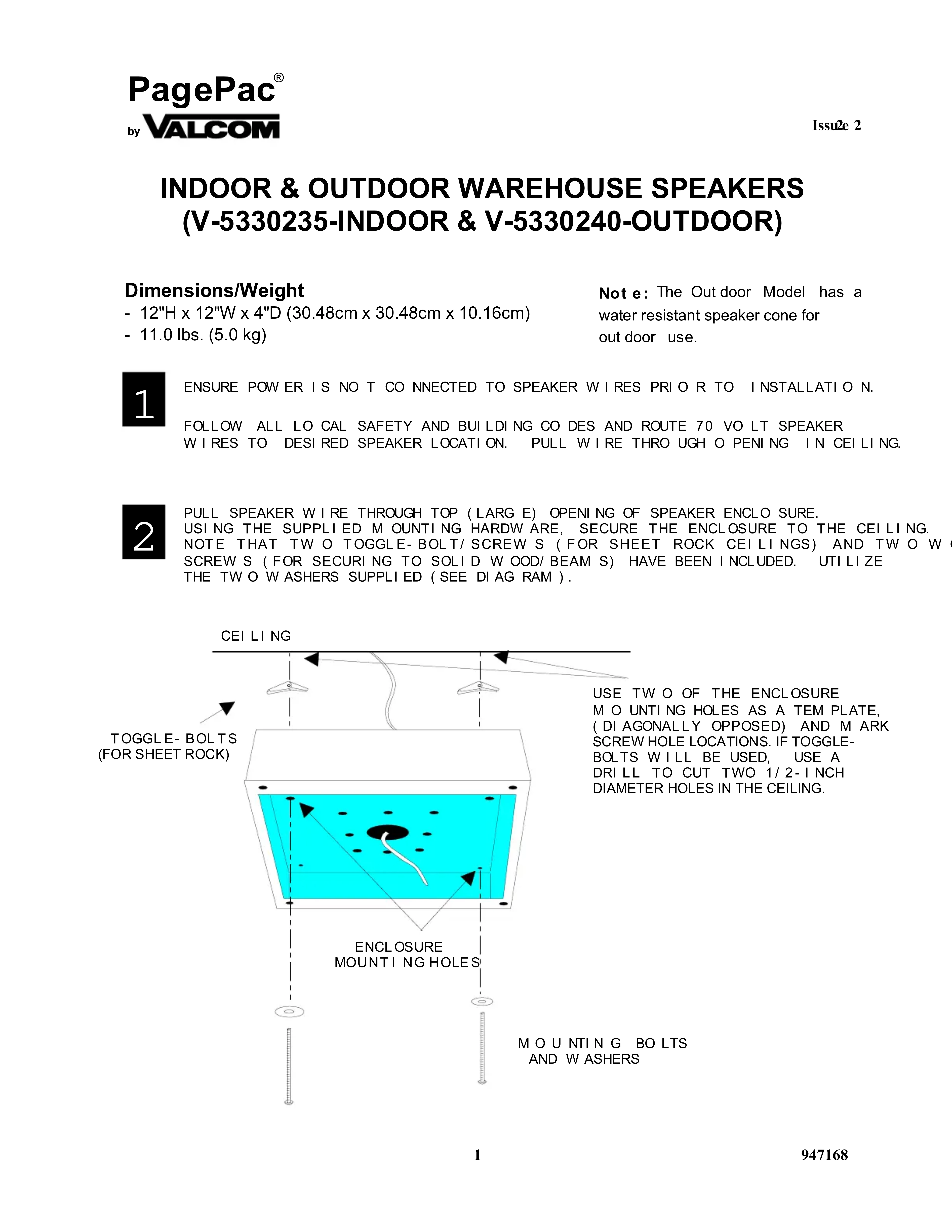

INDOOR & OUTDOOR WAREHOUSE SPEAKERS (V-5330235-INDOOR & V-5330240-OUTDOOR)

Dimensions/Weight

- 12"H x 12"W x 4"D (30.48cm x 30.48cm x 10.16cm)

- 11.0 lbs. (5.0 kg)

Note: The Out door Model has a water resistant speaker cone for out door use.

ENSURE POWER IS NOT CONNECTED TO SPEAKER WIRES PRIOR TO INSTALLATION.

FOLLOW ALL LOCAL SAFETY AND BUILDING CO DES AND ROUTE 70 VO LT SPEAKER WIRES TO DESIRED SPEAKER LOCATION. PULL WIRE THROUGH OPENING IN CEILING.

PULL SPEAKER WIRE THROUGH TOP (LARG E) OPENING OF SPEAKER ENCLO SURE. USING THE SUPPLIED MOUNTING HARDWARE, SECURE THE ENCLOSURE TO THE CEILING. NOTE THAT TWO TOGGLE-BOLT/SCREW S (FOR SHEET ROCK CEILLINGS) AND TWO WITH SCREW S (FOR SECURING TO SOLID WOOD/BEAM S) HAVE BEEN INCLUDED. UTILIZE THE TWO WASHERS SUPPLIED (SEE DIAGRAM).

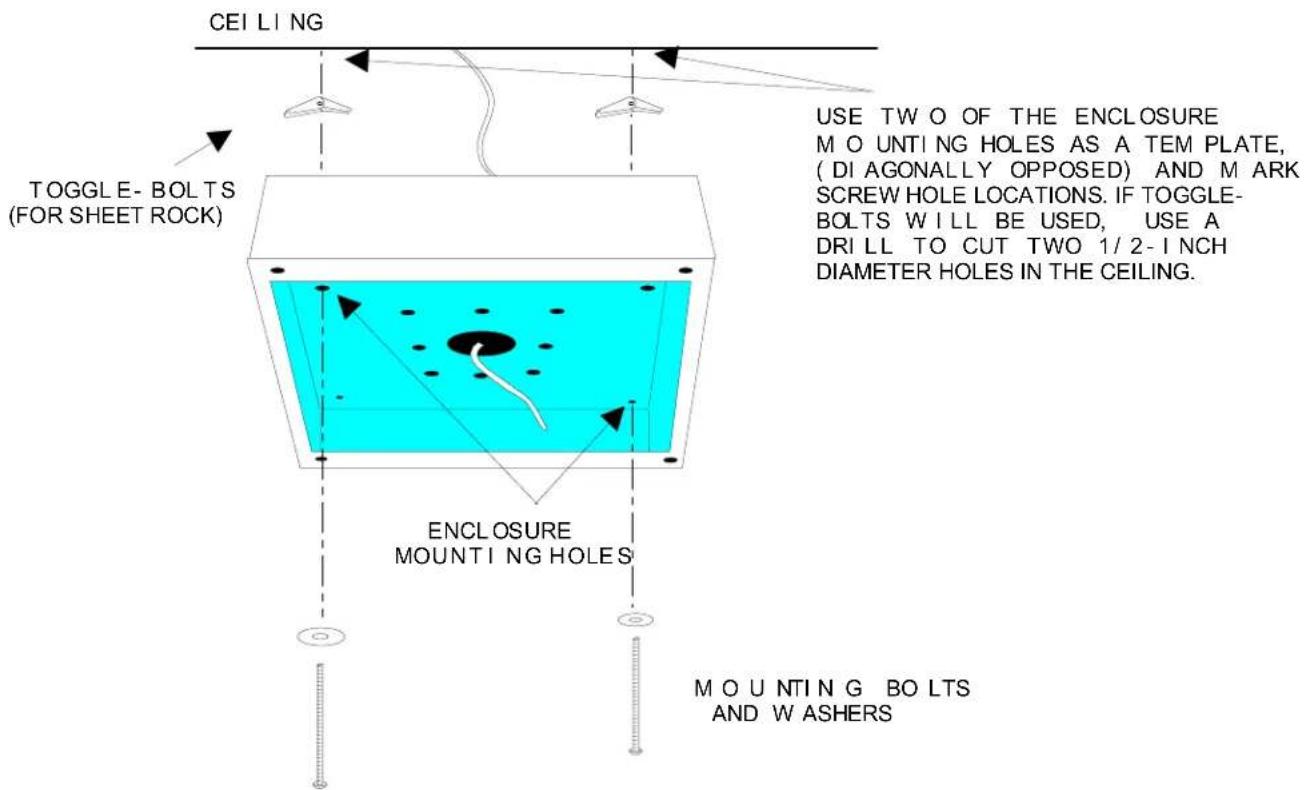

CEI LI NG TOGGLE- BOLTS (FOR SHEET ROCK) USE TWO OF THE ENCLOSURE M O UNTI NG HOLES AS A TEM PLATE, (DI AGONALLY OPPOSED) AND M ARK SCREW HOLE LOCATIONS. IF TOGGLE- BOLTS WILL BE USED, USE A DRILL TO CUT TWO 1/2-INCH DIAMETER HOLES IN THE CEILING. ENCLOSURE MOUNTI NG HOLES M O UNTI NG BO LTS AND W ASHERS

THE NEXT STEP IS TO ATTACH THE SPEAKER WIRES TO THE APPROPRIATE TAPS (WIRES) LOCATED ON THE BACK OF THE SPEAKER. O BSERVE PRO PER PO LARI TY.

NOTE: NORMAL TAP SETTING FOR Q UI ET OFFICE IS .25 W ATT

USE CRI MP-TYPE CONNECTORS (I NCLUDED)

BASED ON SPECIFIC AREA dB LEVELS, SELECT THE DESI RED POWER TAP SETTINGS: GREEN = 1/4 YELLOW W = 1/2W ORANGE = 1W RED = 2W BROW N = 4W.

CONNECT THE (+) 70V SIDE OF THE SPEAKER WIRE TO A POWER TAP WIRE.

CONNECT THE (-) COMMON SIDE OF THE SPEAKER WIRE TO THE BLACK COMMON LEAD.

INDIVIDUALLY TAPE OR CLIP EACH TIP OF EXPOSED WIRE ON THE UNUSED POWER-TAPS AND PLACE THEM NEATLY AROUND THE SPEAKER HOUSING. THIS WILL ENSURE THAT THERE WILL NOT BE ANY SHORTS/GRO UNDS OR WATTAGE PROBLEMS IN THE SPEAKER ENCLOSURE OR WIRE RUN.

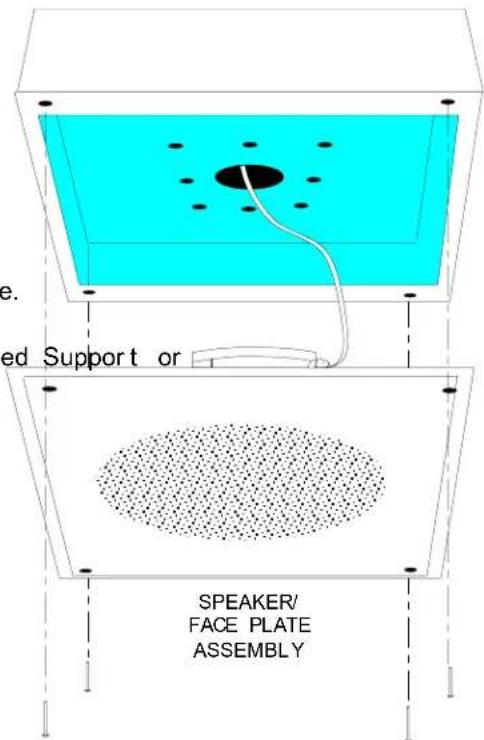

SECURE THE SPEAKER / FACE PLATE ASSEMBLY TO THE MOUNTED ENCLOSURE. USE FOUR 1-INCH SCREWS (INCLUDED).

TECHNICAL ASSISTANCE

When calling, have a VOM and a test set and call from the job site. Call [phone] and ask for PagePac Technical Support, or call [phone] for Val com 24-hour A ut om at ed visit our websites at http://www.pagepac.com and www.val com.com.

Should repairs be necessary, attach a tag to the unit clearly stating company name, address, phone number, contact person, and the nature of the problem. Send the unit to:

Valcom, Inc. PagePad® Repair Dept. 5614 Hollins Road Roanoke, VA 24019-5056

e. ed Support or SPEAKER/ FACE PLATE ASSEMBLY

SQUARE I NDOOR/ OUTDOOR SPEAKER W/ BACKBOX PROJECTI ON DI STANCE SOUND PRESSURE LEVELS AND WATTAGE SETTI NGS
NOI SE LEVEL IN dB	SPL- 91 .25 WATT	SPL- 94 .50 WATT	SPL- 95 1.0 W A TT	SPL- 100 2.0 W A TT	SPL- 103 4.0 W A TT
60 dB	86
61 dB	75
62 dB	64
63 dB	58	86
64 dB	53	75
65 dB	48	64
66 dB	42	58	86
67 dB	37	53	75
68 dB	32	48	64
69 dB	28	42	58	86
70 dB	24	37	53	75
71 dB	20	32	48	64
72 dB	16	28	42	58	86
73 dB	12	24	37	53	75
74 dB	8	20	32	48	64
75 dB		16	28	42	58
76 dB		12	24	37	53
77 dB		8	20	32	48
78 dB			16	28	42
79 dB			12	24	37
80 dB			8	20	32
81 dB				16	28
82 dB				12	24
83 dB				8	20
84 dB					16
85 dB					12
86 dB					8
