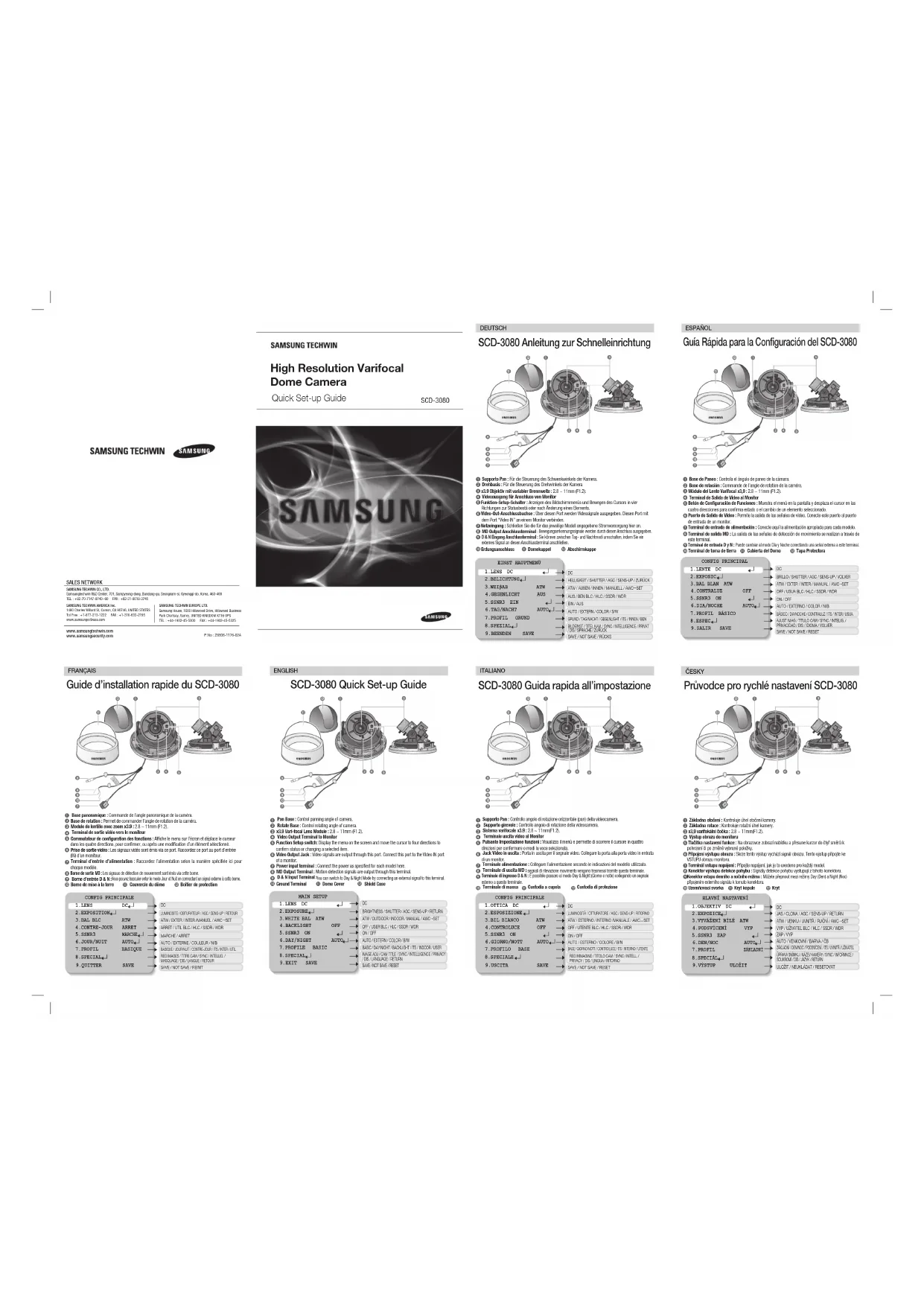

Notice SAMSUNG SCD3080B - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Caméra de surveillance
Marque Samsung
Modèle SCD3080B
Type de capteur CCD 1/3 pouce
Résolution 700 TVL (typique)
Objectif Zoom motorisé x3.9, 2.8-11 mm, F1.2
Angle de vue Horizontal 92°~28° (approximatif)
Alimentation 12 V DC ou 24 V AC (selon modèle)
Consommation 5 W (max)
Sortie vidéo Composite 1 Vpp, 75 ohms, connecteur BNC
Détection de mouvement Intégrée, sortie MD (alarme)
Mode jour/nuit Automatique, basculement filtre IR
Portée infrarouge 20 m (estimation)
Fonctions OSD Menu intégré via joystick (commutateur)
Température de fonctionnement -10°C à +50°C
Dimensions (L x H x P) 200 x 100 x 100 mm (estimation)
Poids 1,0 kg (estimation)
Matériau du boîtier Aluminium et plastique
Indice de protection IP66 (estimation pour extérieur)
Montage Plafond, mur, support inclus
Accessoires inclus Guide d'installation rapide, vis de montage
Garantie 2 ans (constructeur)

FOIRE AUX QUESTIONS - SCD3080B SAMSUNG

Comment installer la caméra Samsung SCD3080B ?
Fixez le support au mur ou au plafond, raccordez l'alimentation (12V DC ou 24V AC) et le câble vidéo (BNC) au moniteur. Utilisez le commutateur de configuration pour régler l'angle panoramique et de rotation.
Quelle est la résolution de la caméra SCD3080B ?
La caméra offre une résolution de 700 TVL (lignes TV), ce qui assure une image nette pour la surveillance.
La caméra SCD3080B est-elle adaptée pour une utilisation en extérieur ?
Oui, son boîtier est conçu pour résister aux intempéries avec un indice de protection IP66 (estimation), la rendant étanche à la pluie et à la poussière.
Comment accéder au menu de configuration de la caméra ?
Utilisez le commutateur de configuration (joystick) situé sur la caméra. Appuyez pour ouvrir le menu, déplacez-le dans les quatre directions pour naviguer, et confirmez les réglages.
Que faire si l'image est trop sombre la nuit ?
Vérifiez que le mode jour/nuit est réglé sur automatique. Activez l'AGC (contrôle automatique de gain) et vérifiez que les LED infrarouges (portée 20 m) fonctionnent correctement.
Comment connecter la détection de mouvement ?
La borne de sortie MD (Motion Detection) délivre un signal d'alarme. Raccordez-la à une entrée d'alarme de votre enregistreur ou alarme. Configurez le niveau de sensibilité dans le menu.
Quelle alimentation utiliser pour la SCD3080B ?
La caméra accepte une alimentation 12V DC ou 24V AC. Utilisez une source stable et respectez la polarité pour le DC. La consommation est d'environ 5W.
Puis-je faire pivoter la caméra à distance ?
Non, les réglages panoramique et de rotation (base panoramique et base de rotation) se font manuellement lors de l'installation. Ce n'est pas une caméra motorisée à distance.
Comment nettoyer l'objectif de la caméra ?
Utilisez un chiffon doux et sec (microfibre) pour enlever la poussière. Évitez les solvants ou l'eau directement sur l'objectif. Nettoyez le boîtier avec un chiffon humide.
Où puis-je trouver la notice complète de la SCD3080B ?
La notice complète est disponible en PDF gratuit sur notre site notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue.

Questions des utilisateurs sur SCD3080B SAMSUNG

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice SCD3080B - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SCD3080B de la marque SAMSUNG.

MODE D'EMPLOI SCD3080B SAMSUNG

Guide d'installation rapide du SCD-3080

SAMSUNG SCD3080B - Guide d'installation rapide du SCD-3080 - 1

0 Base panoramique:Commande de I'angle panoramique de la camera.
Base de rotation: Permet de commandier l'angle de rotation de la camera
Module de lentille avec zoom x3.9:2.8-11mm (F1.2)
Terminal de sortie video vers le moniteur
Commutateur de configuration des fonctions : Affiche le menu sur l'écran et déplace le curseu
Dans les quatre directions, pour confirmer, ou après une modification d'un élément sélectionné.
Prise de sorite video: Les signaux video sont emis via ce port. Raccorde ce port au port d'entree (d'en mises)
(1)
Terminal d'entree d'alimentation : Raccorrez l'alimentation selon la maniere speciee ici pou choune modiis
Bere de sortie MD:Le sieure du detction de mouvement est demir une cote hore
B
Borne de mise à la terre. Convercle du même. Roillier de protection

BorHb HnH a HnH

CONFIG PRINCIPLE
1. LENSDC↓OC
2. EXPOSITION↓→LUMINEO/OUTBETURE/AGC/GEN/LUP/RETURN
3. BAL BCATWATN /EXTEN/INTER MAMUB/ANC-SET
4. CONTROL-JOURARRETARRT/ IUTL/BCL/HCL/SDDI/WORK
5. SSBR↓MARCH↓MARHO/ARRET
6. JOOR/NUTAUTQ↓AUTO/EXTEN/EXCELLE/LOB/INB
7. SHORT↓BASIQUEANQUE/OUTST/CONTOUR-INT/NEU/IL
8. SPECIAL↓SAVERAGS RATES/TEAL CRY/NUCL/INTU/L WASSE/OS/LANGUE/RETURN
9. QUITERSAVESAVE/NOT SAVE/REFIT

ENGLISH

SCD-3080 Quick Set-up Guide

SAMSUNG SCD3080B - SCD-3080 Quick Set-up Guide - 1
