Type d'appareil	Support mural
Compatibilité écran	Écrans plats
Matériau	Acier robuste
Charge maximale	Jusqu'à 40 kg
Rotation	Oui, pivotant
Inclinaison	Réglable
Distance au mur	Variable, ajustable
Installation	Murale
Compatibilité VESA	Standard VESA
Couleur	Noir
Dimensions	Non précisé
Poids du support	Non précisé
Accessoires inclus	Visserie et notice
Garantie	Non précisé

FOIRE AUX QUESTIONS - 7842B Bell'O

Comment installer le support Bell'O 7842B sur un mur ?

Pour installer le support, commencez par choisir un mur solide. Utilisez les outils fournis pour percer des trous selon les instructions. Fixez les supports au mur à l'aide des vis appropriées, puis accrochez le téléviseur sur le support.

Quel est le poids maximum que le support peut soutenir ?

Le support Bell'O 7842B peut soutenir un téléviseur pesant jusqu'à 45 kg.

Quelles sont les dimensions compatibles avec le support ?

Le support est compatible avec des téléviseurs ayant des dimensions allant jusqu'à 127 cm (50 pouces).

Comment ajuster l'inclinaison du téléviseur une fois installé ?

Une fois le téléviseur installé, utilisez les vis d'ajustement situées sur le support pour modifier l'inclinaison selon vos préférences.

Le support est-il compatible avec tous les types de téléviseurs ?

Le support est compatible avec la plupart des téléviseurs à écran plat qui respectent les normes VESA. Vérifiez la taille et les points de montage de votre téléviseur avant l'achat.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques abrasifs qui pourraient rayer la surface.

Que faire si j'ai perdu des pièces de montage ?

Si vous avez perdu des pièces, contactez le service client de Bell'O pour demander des pièces de rechange.

Le support est-il facile à démonter ?

Oui, le support peut être facilement démonté en retirant les vis de montage. Assurez-vous de suivre les instructions du manuel pour éviter d'endommager le mur ou le support.

Y a-t-il une garantie pour le support Bell'O 7842B ?

Oui, le support est généralement livré avec une garantie limitée. Vérifiez les conditions de garantie sur le site de Bell'O ou dans le manuel d'instructions.

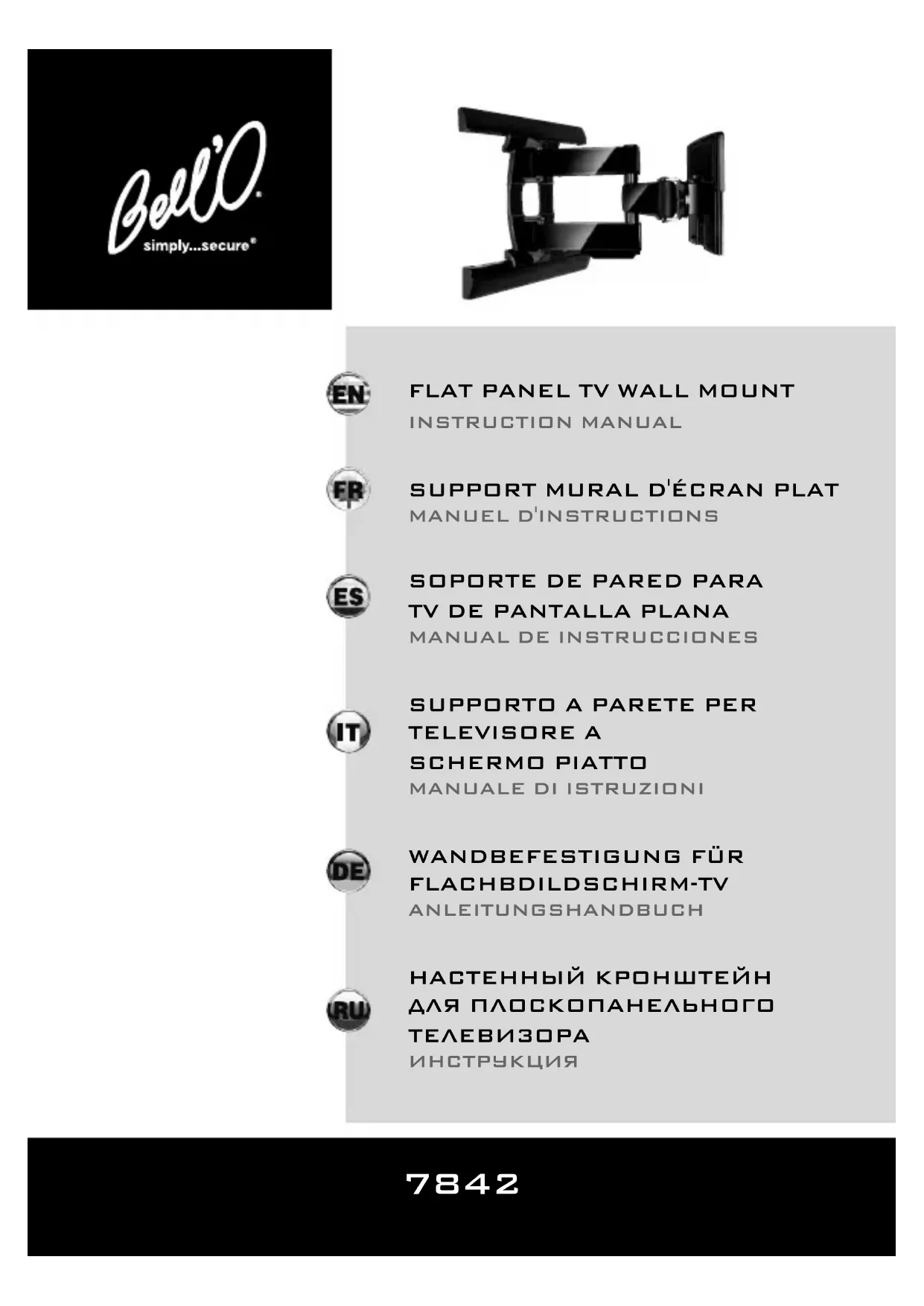

MODE D'EMPLOI 7842B Bell'O

AVERTISSEMENTS Pour toutes questions concernant les instructions ou pour tout besoin d'assistance, veuillez communiquer avec Bell’O

au : 1-888-235-7646 (USA/Canada) ou [phone] (International) de 9h00 à 17h00 (heure de l'Est).

• Ce support de fixation est conçu pour être posé et utilisé UNIQUEMENT comme indiqué dans ce manuel. Bell’O International Corporation décline toute responsabilité en cas de pose non conforme aux instructions ou d'assemblage, utilisation ou manipulation incorrects de ce produit.

• Une pose incorrecte de ce produit peut entraîner des dommages matériels ou des blessures graves. Bell'O International Corporation ne saurait être tenu responsable de dommages matériels ou corporels directs ou indirects résultant d'une pose incorrecte, d'une utilisation incorrecte ou d'un assemblage incorrect.

• Si le support de fixation doit être attaché à un structure autre que celles indiquées dans ce manuel, la pose doit impérativement être confiée à un entrepreneur/ installateur professionnel agréé. La structure porteuse doit être capable de soutenir, au minimum, quatre fois le poids combiné du support de fixation et du téléviseur. L'installateur a pour charge et responsabilité de s'assurer que la structure porteuse convient.

• Ce support utilisé avec la visserie fournie n'est pas homologué UL pour la pose sur des montants métalliques. Pour connaître la visserie de fixation sur montants métalliques homologuée UL disponible, la limite de poids d'écran et les instructions de pose, veuillez consulter www.bello.com, le revendeur ou un installateur professionnel.

• Contrôler avec soin qu'il n'y a aucune pièce manquante ou endommagée. Ne jamais utiliser de pièces défectueuses. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, veuillez visiter notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-779-7781. Veillez à avoir le numéro de modèle, le code de date, les références des pièces et le reçu de la vente ou autre justificatif d’achat à disposition. Bell’O expédiera toutes les pièces de rechange nécessaires à ses propres frais aux États-Unis et au Canada.

• Les caractéristiques sont sujettes à modification sans préavis.

• Le poids maximum du téléviseur ne doit pas dépasser la capacité de charge maximale du support ni celle de tout adaptateur homologué UL Bell'O

Tape Measure Ruban à mesurer Cinta métrica Metro Messband

À l'aide d'un détecteur de montant, trouver l'emplacement exact des montants sur lesquels doit être attaché le support mural. Marquer les bords gauche et droit pour déterminer le centre de chaque montant.

• Hauteur jusqu'au centre du téléviseur

Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percer deux trous de 77 mm (3 po) de profond avec un foret de 1/4 po (ou 6.5 mm) de diamètre aux emplacements notés « A » et « B » sur le gabarit de pose. Suivre la même procédure pour la pose du rail inférieur aux pages 22-23.

Percer soigneusement deux trous avec une mèche à maçonnerie de 3/8 po (ou 9,5 mm aux emplacements notés « A » et « B » sur le gabarit de pose. Chaque trou doit être d'au moins 95 mm (3-3/4 po) de profond. Suivre la même procédure pour la pose du rail inférieur aux pages 22-23.

Enlever le gabarit (IT) et enfoncer des chevilles d'ancrage ALLIGATOR

Desserrer les deux vis au bas du rail inférieur en les tournant de 1 à 2 tours (ne pas enlever les vis) à l'aide de la clé Allen (AL). Avec précaution, faire coulisser le bras articulé (EA) vers la droite ou la gauche de l'emplacement souhaité. Resserrer les vis avec la clé Allen. Vérifier que le bras est solidement fixé et ne se déplace pas vers la droite ou la gauche avant de tenter d'attacher le téléviseur.

Avant de commencer, essayer différentes vis du nécessaire de visserie pour trouver la section et la longueur correctes pour le téléviseur.

Commencer par verrouiller le bras articulé (EA) en position horizontale complètement déployée à l'aide de la clé Allen (AL). Une description plus détaillée de cette procédure figure aux pages 40-41. Avec l'aide d'au moins une autre personne, soulever le téléviseur et guider la plaque de moniteur (MP) dans le bras articulé comme sur l'illustration. Une fois le téléviseur bien accroché au support, le fixer en serrant les vis de sécurité (SS) à l'aide d'un tournevis à tête Phillips.

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ УКЛАДКИ КАБЕЛЕЙ INSTALL THE CABLE MANAGEMENT COVER (CC) Feed the Audio Video cables through the Cable Management Cover (CC) as shown. Attach the Cover with the cables to the bottom of the Extension Arm (EA) using two M4 x 22mm Screws (B) and tighten with a Phillips-head screwdriver. POSER LE COUVERCLE DE PASSE1FIL (CC) Enfiler les câbles audio et vidé à travers le couvercle de passe-fil (CC) comme sur l'illustration. Fixer le couvercle avec les câbles au bas du bras articulé (EA) avec deux vis M4 x 22 mm (B) et serrer avec un tournevis à tête Phillips.

Using the Allen Key Tool (AL), loosen the two round Hex heads located on the vertical panel just behind the Monitor Plate (MP). Turn them just enough to rotate the monitor, then retighten. Do not remove these Hex heads. METTRE LE TÉLÉVISEUR DE NIVEAU À l'aide de la clé Allen (AL), desserrer les deux têtes hexagonales rondes situées sur le panneau vertical immédiatement derrière la plaque de moniteur (MP). Les tourner juste assez pour faire tourner le moniteur, puis serrer à nouveau. Ne pas enlever ces vis à tête hexagonale.

45GARANTIE À VIE LIMITÉE

Ce produit de fixation Bell’O International, Corp. (« Bell’O » ou « nous ») de n° SKU 7842 (le « Produit ») est garanti pendant la durée de vie du Produit uniquement à l'acheteur initial et dans les limites de la pose initiale (« Garantie »). La réinstallation du Produit à un emplacement différent ou avec un téléviseur ou périphérique différent annule cette Garantie. Cette garantie est valable uniquement aux États-Unis d’Amérique et au Canada. Les clients en-dehors des États-Unis et du Canada sont invités à communiquer avec le distributeur national pour connaître les conditions de garantie propres au pays considéré. Nous garantissons à l’acheteur initial que ce Produit et l’ensemble de ses pièces et composants sont exempts de défauts de matériau et de fabrication. Le terme « défaut », au sens de cette Garantie, fait référence à toute imperfection qui entrave l’utilisation du Produit. Notre Garantie se limite expressément au remplacement de pièces et composants du support. Bell’O remplacera toute pièce figurant dans la nomenclature des pièces du support jointe et présentant un défaut de matériau ou de fabrication exclusivement au propriétaire initial dans les limites établies aux présentes. Cette Garantie s’applique uniquement dans des conditions d’utilisation normale. Ce Produit n’est pas destiné à une utilisation en plein air. Cette Garantie ne couvre pas : 1) les défauts causés par une pose ou un démontage incorrects ;

2) les défauts causés par le transport (les réclamations en cas de dommages dans le transport doivent être soumises par

l'acheteur directement à la société de transport) ; 3) les défauts se produisant après l’achat en raison de modification, dommages intentionnels, accident, emploi abusif ou détourné, négligence, catastrophe naturelle, conditions mécaniques ou ambiantes anormales, démontage, réparation ou modification non autorisés ou exposition aux intempéries ; 4) les dommages cosmétiques et 5) les coûts de main-d’œuvre ou d’assemblage. Cette Garantie ne s'applique pas si le produit a été reconditionné ou revendu d'occasion. Il n’est offert aucune garantie, expresse ou implicite, notamment de qualité marchande ou d’adaptation à un emploi particulier, à l’exception de (i) celle contenue dans les présentes ou (ii) ce qui est prévu par la réglementation en vigueur dans l’état ou la province dont les lois s’appliquent. En l’absence de réglementation imposant l’application des lois d’un autre état ou province, cette Garantie est régie par les dispositions de fond et de procédure de la loi de l'état du New Jersey. La Cour supérieure du New Jersey ou la Cour de district des États-Unis pour le District du New Jersey, selon le cas, a juridiction exclusive sur l'application de cette Garantie et sur toutes les matières y afférentes. Toutes les garanties éventuellement dérivées sont limitées aux termes établis aux présentes, sauf dispositions contraires de la réglementation en vigueur. L'acheteur ne saurait s'en remettre aux déclarations des fabricants, employés ou représentants, orales ou écrites, qui ne sont ni une modification de cette Garantie, ni une partie intégrante du contrat de vente ou de cette Garantie. Sous réserve des présentes dispositions, Bell'O décline toute obligation ou responsabilité envers l’acheteur ou toute autre personne ou entité concernant de quelconques obligations, pertes ou dommages causés directement ou indirectement par l’utilisation du Produit, notamment, mais sans s’y limiter, de quelconques dommages accessoires ou consécutifs. Certains états ou provinces n’autorisent pas la limitation de la durée d'une garantie implicite ou l’exclusion ou la limitation des dommages accessoires ou consécutifs. Par conséquent, il est possible que les limites ou exclusions ci-dessus ne s'appliquent pas au présent cas particulier. Cette Garantie couvre uniquement les réparations ou remplacements pour ce support comme indiqué précédemment. Cette Garantie confère à l’acheteur des droits juridiques particuliers. Il est possible qu’il ait d'autres droits, susceptibles de varier d’une juridiction à l’autre. Remarque : Vous êtes responsable de contrôler le support avec soin pour vérifier qu'il n'y a pas de pièce manquante ou défectueuse immédiatement après avoir ouvert l'emballage. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, veuillez visiter notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-235-7646. Veillez à avoir le numéro de modèle, le code de date, les références des pièces et le reçu de la vente ou autre justificatif d’achat à disposition. Bell’O expédiera toutes les pièces de rechange nécessaires à ses propres frais aux États-Unis et au Canada.
