Caractéristique	Détails
Modèle	LG 52LD551
Type de téléviseur	LCD
Taille de l'écran	52 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	LED
Fréquence de rafraîchissement	60 Hz
Connectivité	3 x HDMI, 2 x USB, 1 x Composite, 1 x VGA
Audio	2 x 10 W (stéréo)
Consommation énergétique	Environ 150 W
Dimensions (sans pied)	1200 x 750 x 80 mm
Poids	25 kg
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Éviter l'exposition à l'humidité, utiliser un support adapté pour éviter les chutes.
Informations générales	Vérifier la compatibilité avec les dispositifs externes avant l'achat.

FOIRE AUX QUESTIONS - 52LD551 LG

Comment connecter mon LG 52LD551 à Internet ?

Pour connecter votre téléviseur LG 52LD551 à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Configurer le réseau'. Suivez les instructions pour vous connecter à votre réseau Wi-Fi ou branchez un câble Ethernet.

Que faire si l'image de mon LG 52LD551 est floue ?

Vérifiez d'abord les câbles de connexion. Assurez-vous qu'ils sont bien branchés. Ensuite, accédez aux 'Paramètres d'image' pour ajuster la netteté et la résolution. Testez également avec une autre source vidéo pour voir si le problème persiste.

Comment réinitialiser mon téléviseur LG 52LD551 aux paramètres d'usine ?

Pour réinitialiser votre téléviseur, allez dans le menu 'Paramètres', puis dans 'Général'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran.

Pourquoi le son de mon LG 52LD551 ne fonctionne-t-il pas ?

Vérifiez que le volume n'est pas réglé sur 'Muet' et augmentez le niveau sonore. Assurez-vous également que les câbles audio sont correctement connectés et que la source audio est correctement sélectionnée dans le menu.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Essayez de débrancher le téléviseur pendant 10 secondes puis rebranchez-le. Si le problème persiste, il pourrait être nécessaire de contacter le support technique.

Comment mettre à jour le logiciel de mon LG 52LD551 ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', sélectionnez 'À propos de', puis 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet, et suivez les instructions pour effectuer la mise à jour.

Comment ajuster les paramètres de couleur sur mon LG 52LD551 ?

Accédez aux 'Paramètres d'image' dans le menu, puis sélectionnez 'Couleur'. Vous pourrez ajuster la saturation, la teinte et d'autres options pour personnaliser l'affichage selon vos préférences.

Pourquoi mon LG 52LD551 ne trouve-t-il pas les chaînes ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Allez dans le menu 'Paramètres', sélectionnez 'Chaînes', puis 'Recherche automatique des chaînes' pour que le téléviseur cherche les chaînes disponibles.

Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice 52LD551 - LG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 52LD551 de la marque LG.

MODE D'EMPLOI 52LD551 LG

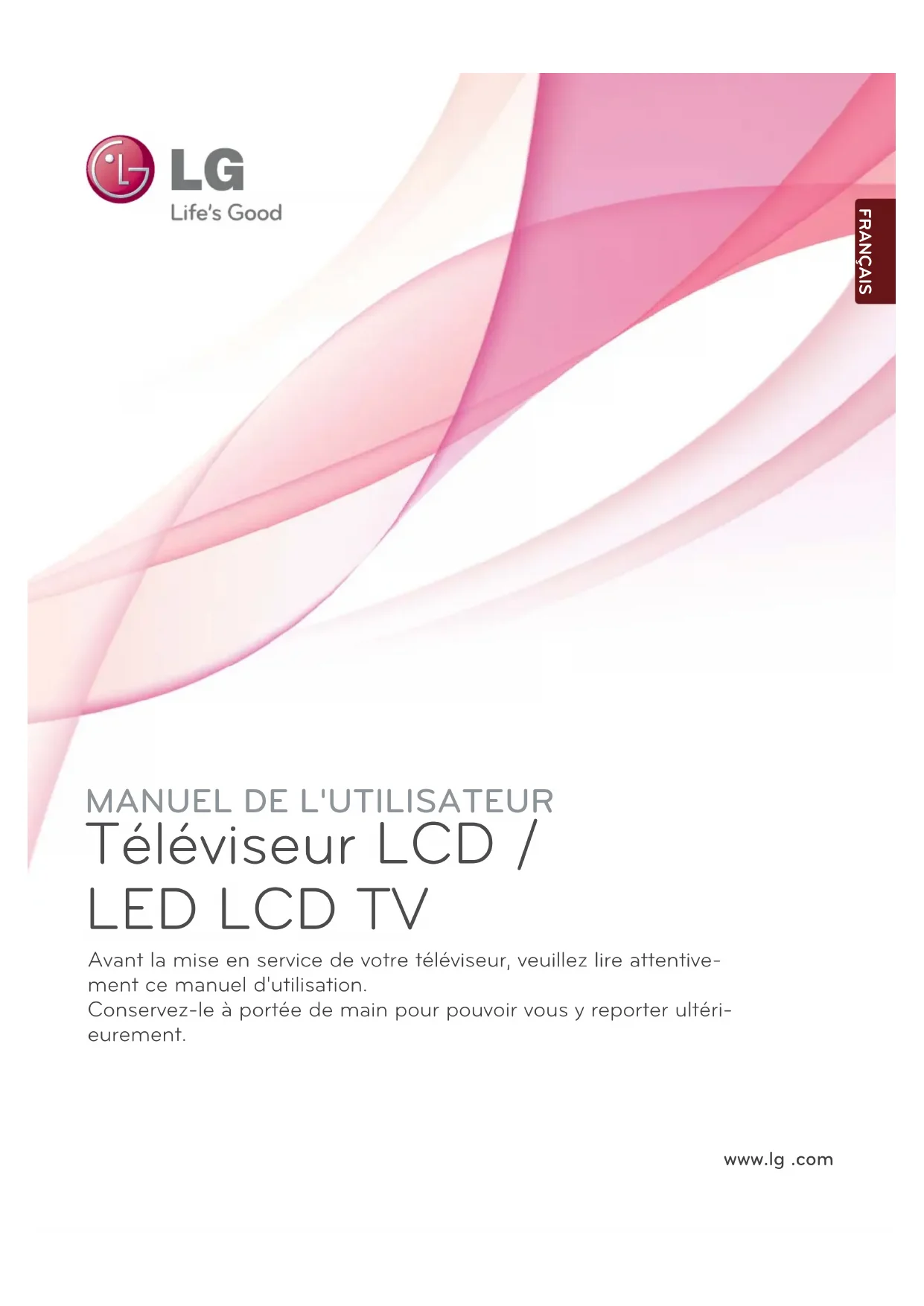

MANUEL DE L'UTILISATEUR Téléviseur LCD /

LED LCD TV Avant la mise en service de votre téléviseur, veuillez lire attentive-

ment ce manuel d'utilisation.

Conservez-le à portée de main pour pouvoir vous y reporter ultéri-

FRANÇAISHDMI, le logo HDMI et High-Definition Multimedia

Interface sont des marques de commerce ou des

marques déposées de HDMI Licensing LLC.

Support de montage mural

à acheter séparément

Boîtier média sans fil

Les options peuvent être modifiées ou

améliorées sans préavis.

Contactez votre revendeur pour vous

Cet appareil est uniquement compat-

ible avec un téléviseur LCD à diodes

ou LCD LG.I TABLE DES MATIÈRES TABLE DES MATIÈRES PRÉPARATION Modèles de TÉLÉVISEUR LCD :

Modèles de TÉLÉVISEUR LCD :

MODÈLES DE TÉLÉVISEUR LCD À LED :

RACCORDEMENT AVEC UN CÂBLE HDMI 3

Raccordement avec un câble HDMI-DVI 4

Raccordement avec un câble Péritel 5

CONFIGURATION DE L'ENTRÉE USB 6

Raccordement avec un câble RF 6

Raccordement avec un câble RCA 7

Raccordement avec un câble D-sub à 15 broches 8

INSERTION DU MODULE CI 9

CONNEXION SANS FIL DES ÉQUIPEMENTS EXTERNES 11

Résolution d’affichage prise en charge 12

Configuration de l' écran pour le mode PC 13

UTILISATION DU TÉLÉVISEUR/

SÉLECTION ET RÉGLAGE DES MENUS À

Réinitialisation(Retour aux réglages d’usine) ...51

POUR UTILISER UN PÉRIPHÉRIQUE USB Raccordement d'un périphérique USB 52

MOVIE LIST (LISTE DE FILMS) 54

Sélection d'un programme 87

Signification des touches en mode Guide NOW/

NEXT (Actuel/Suivant) 87

Signification des touches en mode Guide sur 8 jours .... 88

Signification des touches en mode Modification date 89

Signification des touches dans la boîte de descrip-

Signification des touches en mode de réglage

Enregistrement/Rappel 90

Fonction des boutons en mode Liste planifiée .91II TABLE DES MATIÈRES TABLE DES MATIÈRES RÉGLAGES DE L'IMAGE RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 92

Contrôle expert de l'image 99

- Réception stéréo/bilingue

Sélection de la sortie audio des haut-parleurs 118

Informations sur les logiciels en code source

** Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. Manuel de l'utilisateur Piles (AAA)TélécommandeCordon d’alimentationChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface. Noyau de ferrite(Cet accessoire n'est pas fourni avec tous les modèles.) UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas

disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'ondeélectromagnétique au moment du branchement du cor-don d'alimentation.Plus le noyau de ferrite est proche de la prise de cou-rant, plus son action sera efficace.Installez la prise de courant à proximité.Capot de protectionUniquement 19/22LD35 ** , 19/22LD34 ** Support de câbles1-visBoulons pour l'assemblage du socleCapot de protectionUniquement 26/32LD35 ** , 26/32LD34 ** (M4x20) x 8A-2

PRÉPARATION PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact.Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur ris-que de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.

VOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• s’allume en bleu quand le téléviseur est sous tension.Capteur de la télécommandeENCEINTEVOLUMECHAÎNES OK MENU ENTRÉEMARCHE/ARRETUniquement 26/32LD35 **

, 26/32LD34 ** CHAÎNESVOLUME MENU MARCHE/ARRETOKENTRÉEUniquement 19/22LD35 ** , 19/22LD34 **A-3

PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

PRÉPARATION PRÉPARATION

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran.Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 1

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socleCouchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué. 2A-7

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l’appareil sur un mur, utilisez le cache de protection. SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1

** Desserrez les vis du téléviseur. 2 Détachez le socle du téléviseur. 3 Insérez le cache de protection dans le téléviseur.Après avoir retiré le papier de protectiondu cache de protection, collez-le au télévi-seur comme illustré. 4 Capot de protectionInsérez le couvercle de protection dans letéléviseur jusqu’au « clic ». Uniquement 26/32LD35

PRÉPARATION PRÉPARATIONRaccordez les câbles.Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la con-figuration des appareils externes. 1

■ L'image peut être différente de celle affichée sur votre téléviseur. Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Fixez la PINCE DE GESTION DES CABLES comme illustré. 3 Dispositif de rangementdes câbles REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous bless-er ou d'endommager l'appareil. Uniquement 19/22LD35

** Après avoir raccordé les câbles selon les instruc-tions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Support de câblesA-9

■ L'image peut être différente de celle affichée

sur votre téléviseur.

Après avoir installé le téléviseur, vous pouvez le

faire pivoter manuellement de 20 degrés vers la

gauche ou vers la droite en fonction de votre

■ L'image peut être différente de celle affichée

sur votre téléviseur.

■ Essayez différentes positions de l’écran pour un

• Amplitude de l’inclinaison

■ L'image peut être différente de celle affichée

sur votre téléviseur.

La TV doit être rattachée à un meuble pour

qu’elle ne soit pas secouée vers l’avant ou

l’arrière, ce qui pourrait produire des blessures

ou endommager le produit.

Utilisez seulement une vis de fixation.

►Pour empêcher la TV de tomber par terre, la

TV devrait être solidement attachée au

plancher/ mur selon les instructions

Incliner, secouer, ou basculer la machine

peut causer des dommages.

1-vis (fourni en tant qu’élément du produit)A-10

PRÉPARATION PRÉPARATION2 2

3 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

KENSINGTON PRÉCAUTIONS D'INSTALLATION ■ Vous trouverez dans le commerce les com-posants nécessaires pour fixer le téléviseur au mur en toute sécurité. ■ Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. ■ Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et pro-voque des blessures.Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende. Utilisez les boulons à oeil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à oeillet, dévissez-les.)* Insérez les boulons à oeil ou les supports/boulons du téléviseur, puis serrez-les sol-idement dans les orifices supérieurs.Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.Le téléviseur est équipé, sur son panneau arri-ère, d’un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous.Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci.Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipe-ments élec-troniques de valeur tels que ordina-teurs bloc-notes et projecteurs LCD. 1

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

REMARQUE ►Retirer la corde avant de déplacer l'appareil. ►Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. ►Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur. REMARQUE ► Le système de sécurité Kensington est un accessoire en option. ► Si le téléviseur est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension.Cela est tout à fait normal et votre télévi-seur n’est pas défectueux. ► Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. ► Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.A-11

■ Vous pouvez installer ce téléviseur sur le mur,

■ Le téléviseur est conçu pour être installé à

l’horizontale. AlimentationDisjoncteur

MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la

terre afin d’éviter les chocs électriques. Si la mise

à la terre n’est pas possible, demandez à un

électricien qualifié d’installer un disjoncteur

indépendant. N’essayez pas de mettre cet appar-

eil à la terre en le raccordant à des câbles télé-

phoniques, à un paratonnerre ou à des tuyaux de

INSTALLATION HORIZONTALE

■ Nous recommandons l'utilisation d'un support

de montage mural de marque LG pour fixer le

■ Nous vous recommandons d'acheter un support

de montage mural respectant la norme VESA.

■ LG recommande que la fixation murale soit réalisée

par un installateur professionnel qualifié.

INSTALLATION DU SOCLE 10 cm10 cm10 cm10 cm10 cm REMARQUE

►Vous devez installer la fixation murale sur un

mur solide perpendiculaire au sol.

►Vous devez utiliser une fixation spécifique si

vous souhaitez l'installer au plafond ou sur

►La surface du mur sur lequel est montée la

fixation murale doit être suffisamment

robuste pour supporter le poids du téléviseur

(béton, roche naturelle, brique ou parpaing,

►Le type et la longueur des vis d'installation

dépendent de la fixation murale utilisée.

Pour plus d'informations, reportezvous aux

instructions fournies avec la fixation murale.

►LG décline toute responsabilité en cas

d'accident, de dommage à l'habitation ou de

dommage sur le téléviseur dus à une instal-

- lorsqu'une fixation murale incompatible

avec la norme VESA est utilisée ;

- lorsqu'une fixation incorrecte des vis dans

le mur peut provoquer la chute du télévi-

seur et des blessures ;

- lorsque la méthode d'installation recom-

mandée n'est pas respectée. 10 cm Pour assurer une ventilation adéquate, laissez un

espace de 10 cm tout autour du téléviseur. 10 cm10 cm10 cm ■ L'image peut être différente de celle affichée

sur votre téléviseur.

PRÉPARATION PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. (POWER)ENERGY SAVINGAV MODEINPUTTV/RADPermet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.Permet de régler le mode d'économie d'énergie du téléviseur.(► p.95)Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV. (► p.50) Le mode d'entrée externe permet d'alterner entre lesappareils externes.( ► p.43)Permet de sélectionner la radio, la télévision ou une chaîne numérique.Touchesnumériques 0 à 9

LIST Q.VIEWPermettent de sélectionner une chaîne.Permettent de sélectionner des éléments numérotés dans un menu.Affiche la liste des chaînes. (

► p.41)Permet de revenir à la dernière chaîne visionnée.

MENU GUIDE Q. MENU BACK EXIT INFO iTOUCHES CENTRALES(haut/bas/gauche/droite) OK Permet de sélectionner un menu.Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu. (

► p.19)Affiche le guide des programmes. (

► p.86)Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Audio (ou Langue audio), Minuterie d’arrêt, Saut activé/désactivé, Appareil USB). (

► p.18)Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction.

Efface tous les affichages sur l’écran et retourne au mode visualisation TV depuis n’importe quel menu.Affiche les informations de l'écran sélectionné.Ces touches vous permettent de naviguer à travers les menus à l’écran et de régler les para-mètres système à votre convenance.Valide votre sélection ou affiche le mode en cours.TOUCHESCOLORÉESCes touches sont utilisées pour le télétexte (uniquement pour les modèles équipés du TÉLÉTEXTE) ou pour l'Édition des chaînes. Touches du TÉLÉTEXTESUBTITLECes touches sont utilisées pour le télétexte.Pour de plus amples détails, veuillez vous reporter à la section ‘Télétexte’.(► p.130)Affiche les sous-titres dans la langue de votre choix en mode numérique. 1

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'ondeélectromagnétique au moment du branchement du cordon d'alimentation.Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.Installez la prise de courant à proximité.Boulons pour l'assemblage du socle1-vis (Uniquement 32/37/42LD4 ***

) Capot de protectionChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface. x 8 (M4x20)(Uniquement 32/37/42/47LD45 **

PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

PROGRAMMEVOLUME OK MENU ENTRÉEMARCHE/ARRETCapteur de la télécommandeVOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• s’allume en bleu quand le téléviseur est sous tension.ENCEINTE Uniquement 32/37/42/47LD45

PRÉPARATION PRÉPARATION Uniquement 32/37/42/47LD42

Capteur de la télécommande

VOYANT D'ALIMENTATION/VEILLE

• S’éclaire en rouge lorsque le télévi-

seur est en mode veille.

• s’allume en bleu quand le téléviseur

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

PRÉPARATION PRÉPARATION INSTALLATION DU SOCLE

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le bou-lon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 3

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socle Uniquement 32/37/42/47LD45

** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 2

) MeubleSupport ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommag-er le produit.Utilisez seulement une vis de fixation.

AVERTISSEMENT ► Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.1-vis (fourni en tant qu’élément du produit)

SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES ■ L'image peut être différente de celle affichée sur votre téléviseur. REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.Raccordez les câbles.Pour raccorder un appar-eil supplémentaire, report-ez-vous à la section dédiée à la configuration des appareils externes. 1 Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Dispositif de rangementdes câblesFixez la PINCE DE GESTION DES CABLES comme illustré. 3 ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous montez l’appareil sur un mur, utili-sez le cache de protection.

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED Insérez le couvercle de protection dans letéléviseur jusqu’au « clic ».Capot de protectionA-20

PRÉPARATION PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION AlimentationDisjoncteur10 cm10 cm10 cm10 cm10 cm10 cm10 cm10 cm10 cm ■ Vous pouvez installer ce téléviseur sur le mur,

■ Le téléviseur est conçu pour être installé à

MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre

afin d’éviter les chocs électriques. Si la mise à la

terre n’est pas possible, demandez à un élec-

tricien qualifié d’installer un disjoncteur indépen-

dant. N’essayez pas de mettre cet appareil à la

terre en le raccordant à des câbles téléphoniques,

à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION HORIZONTALE

■ Nous recommandons l'utilisation d'un support

de montage mural de marque LG pour fixer le

■ Nous vous recommandons d'acheter un support

de montage mural respectant la norme VESA.

■ LG recommande que la fixation murale soit réalisée

par un installateur professionnel qualifié.

INSTALLATION DU SOCLE REMARQUE

►Vous devez installer la fixation murale sur un

mur solide perpendiculaire au sol.

►Vous devez utiliser une fixation spécifique si

vous souhaitez l'installer au plafond ou sur

►La surface du mur sur lequel est montée la

fixation murale doit être suffisamment

robuste pour supporter le poids du téléviseur

(béton, roche naturelle, brique ou parpaing,

►Le type et la longueur des vis d'installation

dépendent de la fixation murale utilisée.

Pour plus d'informations, reportezvous aux

instructions fournies avec la fixation murale.

►LG décline toute responsabilité en cas

d'accident, de dommage à l'habitation ou de

dommage sur le téléviseur dus à une instal-

- lorsqu'une fixation murale incompatible

avec la norme VESA est utilisée ;

- lorsqu'une fixation incorrecte des vis dans

le mur peut provoquer la chute du télévi-

seur et des blessures ;

- lorsque la méthode d'installation recom-

mandée n'est pas respectée.

Pour assurer une ventilation adéquate, laissez un

espace de 10 cm tout autour du téléviseur.

■ L'image peut être différente de celle affichée

sur votre téléviseur.

■ L'image peut être différente de celle affichée

sur votre téléviseur.

Après avoir installé le téléviseur, vous pouvez le

faire pivoter manuellement de 20 degrés vers la

gauche ou vers la droite en fonction de votre

PRÉPARATION PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. (POWER)ENERGY SAVINGAV MODEINPUTTV/RADPermet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.Permet de régler le mode d'économie d'énergie du téléviseur.(► p.95)Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV. (► p.50)Le mode d'entrée externe permet d'alterner entre lesappareils externes.( ► p.43)Permet de sélectionner la radio, la télévision ou une chaîne numérique.Touchesnumériques 0 à 9

LIST Q.VIEWPermettent de sélectionner une chaîne.Permettent de sélectionner des éléments numérotés dans un menu.Affiche la liste des chaînes. (

► p.41)Permet de revenir à la dernière chaîne visionnée.

► p.19)Affiche le guide des programmes. (

► p.18)Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction.

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

PRÉPARATION PRÉPARATION Noyau de ferrite(Cet accessoire n'est pas fourniavec tous les modèles.) UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas

ACCESSOIRES MODÈLES DE TÉLÉVISEUR LCD : 32/42/46/52/60LD5

*** Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. Manuel de l'utilisateurCordon d’alimentation1-vis(Uniquement 32/42LD5 ***

) Capot de protectionBoulons pour l'assemblage du socle x 8 M4 x 20Piles (AAA)TélécommandeChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface.A-25

PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

CHAÎNESVOLUME OK MENU ENTRÉEMARCHE/ARRET VOYANT D'ALIMENTATION/VEILLE

• S’éclaire en rouge lorsque le télévi-

seur est en mode veille.

• s’allume en bleu quand le téléviseur

Ajuste l'image en fonction de

l'éclairage ambiant.

Capteur de la télécommande

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De

plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu

qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.

L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril

lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

►Ne pas monter sur le socle en verre ou l’exposer à un impact.

Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur ris-

►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.A-26

PRÉPARATION PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Connectez le boîtier média sans fil au jack

WIRELESS CONTROL du téléviseur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

PRÉPARATION INSTALLATION DU SOCLE Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran.Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous assemblez le pied de bureau, véri-fiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous bless-er ou d'endommager l'appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur.Raccordez les câbles.Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la con-figuration des appareils externes. 1 Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Dispositif de rangementdes câblesFixez la PINCE DE GESTION DES CABLES comme illustré. 3 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps du socleBase du socleA-28

PRÉPARATION PRÉPARATION SOCLE PIVOTANT ■ L'image peut être différente de celle affichée sur votre téléviseur.Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue. ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous montez l’appareil sur un mur, utili-sez le cache de protection.Insérez le couvercle de protection dans letéléviseur jusqu’au « clic ».

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED RATTACHER LA TV À UN MEUBLE (Uniquement 32/42LD5

) ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommager le produit.Utilisez seulement une vis de fixation.MeubleSupport

AVERTISSEMENT ►Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.1-vis (fourni en tant qu’élément du produit)Capot de protectionA-29 PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION PRÉPARATION 10 cm10 cm10 cm10 cmModèle VESA

4 10 cm10 cm10 cm10 cm10 cm ■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.AlimentationDisjoncteur MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appar-eil à la terre en le raccordant à des câbles télé-phoniques, à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION DU SOCLE REMARQUE ►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une instal-lation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du télévi-seur et des blessures ; - lorsque la méthode d'installation recom-mandée n'est pas respectée.Pour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur. ■ L'image peut être différente de celle affichée sur votre téléviseur.A-31

PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

ENERGY SAVING AV MODE INPUT TV/RAD Permet de mettre l ’appareil sous tension lorsqu ’il

est en mode veille et de le mettre hors tension pour

passer en mode veille.

Permet de régler le mode d'économie d'énergie du

Permet de sélectionner et définir des images et des

sons lorsque vous raccordez des appareils AV. (► p.50)

Le mode d'entrée externe permet d'alterner entre les

appareils externes.(

► p.43) Permet de sélectionner la radio, la télévision ou

une chaîne numérique.

LIST Q.VIEW Permettent de sélectionner une chaîne.

Permettent de sélectionner des éléments

numérotés dans un menu.

Affiche la liste des chaînes.

► p.41) Permet de revenir à la dernière chaîne visionnée.

OK Permet de sélectionner un menu.

Efface tous les affichages à l'écran et retourne au

mode de visionnage de la télévision depuis n'importe

► p.19) Affiche le guide des programmes.

► p.86) Permet de sélectionner la source du menu rapide

souhaitée (Format de l’image, Voix nette II ,

Préréglages d’image, Préréglages du son, Audio

(ou Langue audio), Minuterie d’arrêt, Saut activé/

désactivé, Appareil USB).

► p.18) Permet à l’utilisateur de revenir en arrière dans une

application interactive, EPG ou autre fonction

Efface tous les affichages sur l’écran et retourne au

mode visualisation TV depuis n’importe quel menu.

Affiche les informations de l'écran sélectionné.

Ces touches vous permettent de naviguer à

travers les menus à l’écran et de régler les para-

mètres système à votre convenance.

Valide votre sélection ou affiche le mode en cours.

TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte

(uniquement pour les modèles équipés du

TÉLÉTEXTE) ou pour l'Édition des chaînes.

TÉLÉTEXTE SUBTITLE Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à

la section ‘Télétexte’.(

Affiche les sous-titres dans la langue de votre choix

PRÉPARATION PRÉPARATION AD Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

Commute la fonction Audio Description sur On ou

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

► p.92) Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

PRÉPARATION ACCESSOIRES MODÈLES DE TÉLÉVISEUR LCD À LED :

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou

plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.

■ L'image peut être différente de celle affichée sur votre téléviseur.

Cet accessoire n'est pas fourni avec tous les modèles.

*Si la surface du téléviseur

comporte des traces de

doigts ou des taches, net-

toyez-la à l'aide du chiffon

Évitez de frotter lorsque vous

tentez d’éliminer une tache.

Vous risquez de rayer ou de

décolorer la surface.

*** Support de câblesAdaptateur CC 4 entretoises de bagues(Uniquement 26LE3 ***

l'assemblage du socle

(Cet accessoire n'est

avec tous les modèles.)

UTILISATION DU NOYAU DE FERRITE (Cet accessoire

n'est pas disponible pour tous les modèles.)

Un noyau de ferrite peut être utilisé pour

réduire l'onde électromagnétique au moment

du branchement du cordon d'alimentation.

Plus le noyau de ferrite est proche de la prise

de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

*** Support de câbles Boulons pour l'assemblage du socle

PRÉPARATION PRÉPARATION COMMANDES DU PANNEAU AVANT REMARQUE

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit. VOLUME MENUMARCHE/ARRET OK CHAÎNESENTRÉEVOYANT D'ALIMENTATION/VEILLERemarque : Vous pouvez activer ou désactiver levoyant d’alimentation dans le menu OPTION.Uniquement 32LE3 *** , 32/37/42/47/55LE5 *** Capteur intelligentAjuste l'image en fonction de l'éclairage ambiant.Capteur de la télécommandeUniquement 32LE3 *** , 32/37/42LE4 *** , 32/37/42/47/55LE5 ***

■ L'image peut être différente de celle affichée sur votre téléviseur.

ENCEINTECapteur tactile• Vous pouvez utiliser la fonction du bouton de votre choix par un simple touché.CHAÎNESVOLUME OK MENU ENTRÉEMARCHE/ARRETUniquement 32/37/42LE4 *** Uniquement 32/37/42LE4 *** VOYANT D'ALIMENTATION/VEILLERemarque : Vous pouvez activer ou désactiver levoyant d’alimentation dans le menu OPTION.

P MENU INPUT OK / IUniquement 19/22/26LE3 *** , 22/26LE5 *** Uniquement 19/22/26LE33 ** Uniquement 19/22LE34 **

1 VOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• Le voyant LED est éteint lorsque le téléviseur reste allumé. 2 Capteur de la télécommande OK CHAÎNESENTRÉEVOLUME MENUMARCHE/ARRETA-35

PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

PORT ADAPTATEUR CC Connecter à la prise du cordon d’alimentation.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

■ L'image peut être différente de celle affichée sur votre téléviseur.

PORT ADAPTATEUR CC Connecter à la prise du cordon d’alimentation.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

OPTICAL DIGITAL AUDIO OUT SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Connectez le boîtier média sans fil au jack

WIRELESS CONTROL du téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

► Pour assurer une connexion opti-

male avec un câble HDMI (HDMI IN 4 uniquement) / un périphérique

USB, n’utilisez pas des produits

présentant une épaisseur supéri-

**** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué. 3 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socle

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le bou-lon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon. Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 3

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socleM4 X 14Assemblez les pièces du capot arrière du socle avec le téléviseur. 4 Capot arrière du socleFixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 5 M4 X 14(Uniquement 26LE3 ***

■ L'image peut être différente de celle affichée sur votre téléviseur. Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Support de câbles Uniquement 19/22/26LE3

1 Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Attachez le câble d’alimentation à l’aide du passe-câbles du capot arrière du téléviseur.Cela permettra d’éviter que le câble ne soit débranché par accident. 2 Support de câbles Uniquement 32LE3

) MeubleSupport ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommager le produit.Utilisez seulement une vis de fixation.

AVERTISSEMENT ►Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.

INSTALLATION DU SOCLE 10 cmPour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur.10 cm10 cm10 cm ■ L'image peut être différente de celle affichée sur votre téléviseur. SOCLE PIVOTANT

(Uniquement 26/32LE3

) ■ L'image peut être différente de celle affichée sur votre téléviseur.Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue. CONNEXION DU TELEVISEUR

) ■ L'image peut être différente de celle affichée sur votre téléviseur. 1

3 Branchez le câble d’antenne sur le port d’entrée d’antenne du téléviseur.Branchez la fiche de l’adaptateur CC sur le jack d’entrée d’alimentation du téléviseur. Commencez par branchez le cordon d’alimentation sur l’adaptateur CC, puis branchez le cordon d’alimentation sur la prise d’alimentation murale.

ATTENTION ► Veillez à brancher le téléviseur sur l’adaptateur CC avant de brancher la fiche d’alimentation du téléviseur sur la prise d’alimentation murale.Adaptateur CC1-vis (fourni en tant qu’élément du produit)A-41 PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION PRÉPARATION ■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.AlimentationDisjoncteur MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appar-eil à la terre en le raccordant à des câbles télé-phoniques, à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION HORIZONTALE ■ Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. ■ Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. ■ LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié.10 cm10 cm10 cm10 cm10 cm REMARQUE ►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une instal-lation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du télévi-seur et des blessures ; - lorsque la méthode d'installation recom-mandée n'est pas respectée.Placez les entretoises de bagues sur l’appareil avant de poser le support de mon-tage mural de sorte que l’inclinaison de la face arrière de l’appareil soit ajustée de façon perpendiculaire.< Uniquement 26LE3***, 26LE5 *** >4 entretoises de bagues ■ L'image peut être différente de celle affichée sur votre téléviseur.Modèle VESA

PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

■ L'image peut être différente de celle affichée sur votre téléviseur.

ENERGY SAVING AV MODE INPUT TV/RAD Permet de mettre l ’appareil sous tension lorsqu ’il

est en mode veille et de le mettre hors tension pour

passer en mode veille.

Permet de régler le mode d'économie d'énergie du

Permet de sélectionner et définir des images et des

sons lorsque vous raccordez des appareils AV. (

Le mode d'entrée externe permet d'alterner entre les

appareils externes.(

► p.43) Permet de sélectionner la radio, la télévision ou

une chaîne numérique.

LIST Q.VIEW Permettent de sélectionner une chaîne.

Permettent de sélectionner des éléments

numérotés dans un menu.

Affiche la liste des chaînes.

► p.41) Permet de revenir à la dernière chaîne visionnée.

OK Permet de sélectionner un menu.

Efface tous les affichages à l'écran et retourne au

mode de visionnage de la télévision depuis n'importe

► p.19) Affiche le guide des programmes.

► p.86) Permet de sélectionner la source du menu rapide

souhaitée (Format de l’image, Voix nette II ,

Préréglages d’image, Préréglages du son, Audio

(ou Langue audio), Minuterie d’arrêt, Saut activé/

désactivé, Appareil USB).

► p.18) Permet à l’utilisateur de revenir en arrière dans une

application interactive, EPG ou autre fonction

Efface tous les affichages sur l’écran et retourne au

mode visualisation TV depuis n’importe quel menu.

Affiche les informations de l'écran sélectionné.

Ces touches vous permettent de naviguer à

travers les menus à l’écran et de régler les para-

mètres système à votre convenance.

Valide votre sélection ou affiche le mode en cours.

TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte

(uniquement pour les modèles équipés du

TÉLÉTEXTE) ou pour l'Édition des chaînes.

TÉLÉTEXTE SUBTITLE Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à

la section ‘Télétexte’.(

Affiche les sous-titres dans la langue de votre choix

PRÉPARATION PRÉPARATION AD Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

Commute la fonction Audio Description sur On ou

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

► p.92) Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music List)

ou Vidéo(Movie List)).

■ Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■ Le câble et le convertisseur d’antenne ne sont pas fournis. ■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.Logements collectifs/Appartements(Raccordement à la prise d’antenne murale)Logements individuels/Maisons(Raccordement à la prise murale pour l’antenne extérieure)Antenneextérieure(VHF, UHF)Prise d’antennemuraleCâble coaxial RF (75 Ω) Antenne

UHF Amplificateu r de signal VHF

■ Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■ Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.2

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE COMPOSANTES

■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager ■ Cette section relative au RACCORDEMENT D’UN APPAREIL EXTERNE présente essentiellement des schémas pour les modèles 32/37/42/47LD4 ***

■ L'image peut être différente de celle affichée sur votre téléviseur. Ce téléviseur peut recevoir des signaux numériques RF/par câble sans décodeur numérique externe.Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un décodeur ou d'un autre appareil numérique externe, reportez-vous au schéma ci-dessous. ► Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n’est pas supporté. Entrées en composantes Vous pouvez améliorer la qualité de l'image en raccor-dant le lecteur DVD aux ports d'entrée en composantes, comme illustré ci-dessous.Signal Composantes HDMI480i/576i O X480p/576p O O720p/1080i O O1080p O (50 Hz / 60 Hz uniquement) O (24 Hz / 30 Hz / 50 Hz / 60 Hz)Entrées en composantes du téléviseurYPB PRSorties vidéo du lecteur DVD YP B PRY B-Y R-YYCbCrYPbPr 1 Raccordez les sorties vidéo (Y, PB, PR) de l'appareil externe (décodeur numérique, lecteur de DVD, etc.) aux prises COMPONENT IN VIDEO du téléviseur. 2 Raccordez les sorties audio de l'appareil externe(décodeur numérique, lecteur de DVD, etc.) aux prises COMPONENT IN AUDIO du téléviseur.

3 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareil externe). 4 Sélectionnez la source d'entrée Composantes àl'aide de la touche INPUT de la télécommande.

► Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultané- ment des signaux audio et vidéo. ► Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la résolution de sortie. ►Vérifiez que votre câble HDMI est un câble HDMI à grande vitesse. Si les câbles HDMI ne sont pas du type à grande vitesse, limage à l'écran risque de scintiller. Utilisez le câble HDMI à grande vitesse. 1 Raccordez la sortie HDMI de l'appareil externe(décodeur numérique, lecteur de DVD, etc.) à la prise d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LD3

*** ), HDMI IN 3 (Sauf 19/22/26/32LD3 *** , 32/37/42/47LD4 *** , 19/22LE3 ***

, 22LE5 *** ) ou HDMI IN 4 (32LE3 *** , 32/37/42LE4 ***

, 32/37/42/47/55LE5 *** uniquement) du téléviseur. 2 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareilexterne). 3 Sélectionnez la source d'entrée HDMI1, HDMI2 (Sauf 19/22LD3 *** ), HDMI3 (Sauf 19/22/26/32LD3 ***

1 Raccordez le décodeur numérique ou la sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN 1 du téléviseur. 2 Raccordez la sortie audio du décodeur numéri-que ou de l'ordinateur à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez le décodeur numérique ou l'ordinateur ainsi que le téléviseur.(Reportez-vous au manuel d'utilisation du décodeur numérique ou de l'ordinateur). 4 Sélectionnez la source d’entrée HDMI1 à l’aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE PÉRITEL PéritelEntrée SortieVidéo Audio RVB Vidéo / Audio AV1

OOO Téléviseur analogique, Téléviseur numérique Type de sortie Mode d'entrée courant AV1 (sortie TV) AV1 (lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)Téléviseur numériqueTéléviseur numérique O Téléviseur analogique, AV Téléviseur analogique O (Le mode d'entrée est automa-tiquement converti en DTV.)Composantes/RGBTéléviseur analogique HDMI Téléviseur analogique REMARQUE

► Un câble Péritel doit toujours être blindé. ► Sortie TV : Sorties des signaux Analogue TV (TV analogique) ou Digital TV (TV numérique). 1 Raccordez la prise péritel européenne de l'appareil externe (lecteur de DVD, magnéto-scope, etc.) à la prise péritel européenne AV1 du téléviseur. 2 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareil externe). 3 Sélectionnez la source d’entrée AV1 à l’aide de la touche INPUT de la télécommande.

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DE L'ENTRÉE USB

1 Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur. 2 Après avoir raccordé les prises d'entrée USB IN, vous pouvez utiliser la fonction USB. (► p.52)

RACCORDEMENT AVEC UN CÂBLE RF Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur 1 Raccordez la prise ANT OUT du magnéto-scope à la prise ANTENNA IN du téléviseur. 2 Raccordez le câble d’antenne à la prise ANT IN du magnétoscope. 3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Prise muraleAntenne 1

CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE RCA REMARQUE ►Si vous avez un magnétoscope mono, rac-cordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur. 1 Raccordez les prises audio et vidéo du télévi-seur à celles du magnétoscope ou de l'appareil externe. Respectez les couleurs des prises : Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge. 2 Insérez une cassette vidéo dans le magnéto-scope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).Sinon, utilisez l'appareil externe correspon-dant.(Reportez-vous au manuel d'utilisation de l'appareil externe.) 3 Sélectionnez la source d ’entrée AV2 à l ’aide de la touche INPUT de la télécommande.Si elle est connectée au port AV IN 3, sélec-tionnez AV3 comme entrée. 1 CaméscopeConsole de jeu ou

1 CaméscopeConsole de jeu ou

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Raccordement avec un câble D-sub à 15 broches Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l’ordinateur s’adapte automa-tiquement aux paramètres du téléviseur. 1 Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur. 2 Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l ’ordinateur et le téléviseur. 4 Sélectionnez la source d ’entrée RGB à l ’aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DES ÉCOUTEURS Vous pouvez écouter le son à l’aide des écouteurs. REMARQUE

►Lorsque vous branchez un casque, les options du menu AUDIO sont désactivées.

►Lorsque vous changez de MODE AV alors qu’un casque est raccordé, ce changement s’applique à la vidéo mais non au son. ►La sortie audionumérique optique n’est pas disponible lorsque vous raccordez un casque. ►Impédance du casque : 16 Ω ►Puissance maxi de sortie du casque : 10 mW à 15 mW 1 Branchez les écouteurs dans la prise appropriée. 2 Pour régler le volume des écouteurs, appuyez sur le bouton + ou -.Lorsque vous appuyez sur le bouton MUTE (MUET), le son diffusé dans les écouteurs est coupé. INSERTION DU MODULE CI Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.Cette fonction n'est pas disponible dans tous les pays. REMARQUE ►Vérifiez que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le téléviseur et le lecteur de carte PCMCIA.. 1 Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma. Pour plus d'informations, reportez-vous à la page 34.

L/MONO R AUDIO VIDEO HDMI IN 2 USB IN H/P Veillez au posi-tionnement de cette encoche comme illustré, puis insérez le module CI.10

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique).Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrière du téléviseur à un home cinéma DVD (ou amplificateur).

► Ne jamais regarder à l’intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires ! 1 Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du téléviseur. 2 Raccordez l'autre extrémité du câble optique au port d'entrée audio numérique (optique) de l'équipement audio. 3 Réglez l'option “Haut-parleurs TV" sur "Arrêt” dans le menu SON (► p. 112). Reportez-vous au manuel d'utilisation de l'appareil externe.

Raccordez la console multimédia sans fil à la

prise WIRELESS CONTROL et à la prise

HDMI/DVI IN 1, HDMI IN 2 (sauf pour le

), HDMI IN 3 (sauf pour les

uniquement) du télévi-

Vous pouvez connecter le téléviseur à des équipements externes en mode sans fil.

Pour de plus amples informations, voir le manuel “Boîtier média sans fil LG” pour obtenir des instructions

sur le fonctionnement.

Boîtier média sans fil LG12

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Résolution d’affichage prise en charge

REMARQUE ► Évitez de laisser une image figée à l'écran pendant une période prolongée ; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran. ► Il est possible que des interférences apparaissent selon la résolution, le modèle vertical, le contraste ou la luminosité en mode PC. Changez alors la résolu-tion du mode PC, modifiez la fréquence de rafraî-chissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l’ordinateur ne peut pas être modifiée, changez la carte graphique de l’ordinateur ou demandez conseil au fabricant de la carte graphique. ► Le mode de synchronisation est distinct pour les ► fréquences horizontale et verticale. ► Nous recommandons d'utiliser les résolutions 1920x1080, 60 Hz(Sauf 19/22/26LD3 ***

uniquement) pour le mode PC, car elles délivrent la meilleure qualité d'image. ► Raccordez le câble de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le câble de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur. ► Raccordez le câble audio de l’ordinateur à l’entrée audio du téléviseur (les câbles audio ne sont pas fournis avec le téléviseur). ► Si vous utilisez une carte son, réglez le son de l'ordinateur en conséquence. ► Si la carte graphique de l'ordinateur ne reproduit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur. ► Si la carte graphique de l'ordinateur reproduit simul-tanément la sortie RVB analogique et numérique, réglez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.) ► Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMIDVI. ► Si vous utilisez un câble RGB-PC trop long, il peut se produire des interférences sur l’écran. Nous vous recommandons d’utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image opti-male.Mode RVB-PC, HDMI/DVI-PCMode HDMI/DVI-DTVRésolutionFréquence horizontale(KHz)Fréquenceverticale(Hz)720x400 31,468 70,08640x480 31,469 59,94800x600 37,879 60,311024x768 48,363 60,001280x768 47,78 59,871360x768 47,72 59,801280x1024 63,981 60,021920x1080(RGB-PC)66,587 59,931920x1080(HDMI-PC)66,587 59,93RésolutionFréquence horizontale(KHz)Fréquenceverticale(Hz)720x48031,469 31,5 59,94 60 720x576 31,25 501280x720 37,5 44,96/45 50 59,94/601920x108033,72/33,7528,12526,97/2733,716/33,7556,2567,43/67,559,94/60 50 23,97/2429,976/30,00 50 59,94/60(Sauf 19/22/26LD3 *** , 26/32LD32 ** , 32LD34 ** , 19/22/26/32LE3 *** , 26/32LD33 **

CONFIGURATION D'UN APPAREIL EXTERNE Configuration de l' écran pour le mode PC Restaure les réglages Position, Taille et Phase aux paramètres d'usine.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Réinitialisation de l’écran

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur. • Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. 1

Sélectionner Réglages usine.

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usineOui Non

70 • Couleur 60 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Ajuste la position de l'image et minimise le tremblement de l'image de façon automatique. Si l'image

n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne cor-

rectement, vous devez effectuer d’autres réglages.

Cette fonction sert à régler automatiquement la position, la taille et la phase de l'écran. L'image affi-

chée sera instable quelques secondes pendant la configuration automatique.

Configuration automatique (mode RVB [PC] uniquement)

Sélectionner Config. auto..

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usineOui Non

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

• Si la position de l’image n’est toujours pas cor-

recte, relancez la configuration automatique.

• Si les images doivent être de nouveau ajustées

après le réglage automatique en mode RVB

(PC), vous pouvez ajuster la position, la taille ou

• Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

CONFIGURATION D'UN APPAREIL EXTERNE Pour afficher une image normale, la résolution du mode RVB doit correspondre à la sélection du

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Sélection de la résolution

Sélectionner Résolution.

Sélectionner la résolution souhaitée.

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usine

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Écran1024 x 7681280 x 7681360 x 768 ►

• Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Si l'image n'est pas nette après l'ajustement automatique, et notamment si les caractères tremblent

encore, réglez la position de l'image manuellement.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Réglage de la position, taille et phase de l’écran

Sélectionner Position, Taille ou Phase.

Effectuez les réglages adéquats.

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Écran ► Config. auto. ÉCRAN RésolutionPositionTaillePhaseRéglages usine Dép. Retour • Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MISE SOUS TENSION DU TÉLÉVISEUR Initialisation de la configuration Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.

RÉGLAGE DU VOLUME SÉLECTION DES CHAÎNES

1 L’apparition de l’OSD (Affichage sur écran) sur l’écran après avoir mis le téléviseur sous ten- sion, vous permet de régler les paramètres Langue, Réglage d'environnement, Voyant

lumineux (lorsque vous sélectionnez le mode Usage familial dans Réglage

d'environnement - uniquement sur les modèles de téléviseur LCD à LED), Pays ou Fuseau horaire (Lorsque vous sélectionnez Russie comme pays) ou Défin. m.d.passe (si vous avez sélectionné France comme Pays), Recherche auto.. Remarque:a. Si vous quittez sans terminer la configuration initiale, le menu Initial Setting (Configuration ini-tiale) s’affichera à nouveau.b. Appuyez sur le bouton BACK pour changer l’OSD actuel pour le précédent.c. Pour les pays qui n’ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l’environnement de diffusion numérique.d Le mode "Usage familial" est particulièrement adapté à l'environnement domestique. Il est défi-ni comme le mode par défaut de ce téléviseur.e. Le mode "Mode Expo." est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Mode Expo." initialise l'appareil à la qualité vidéo définie par le fabricant après un laps de temps spécifique.f. Vous pouvez modifier le mode (Usage familial, Mode Expo.) avec l'option Réglage d’environnement dans le menu OPTION. g . Par exemple. Si vous avez sélectionné France comme Pays, le mot de passe n’est pas ‘0’, ‘0’, ‘0’, ‘0’, mais ‘1’, ‘2’, ‘3’, ‘4’. 1 Commencez par brancher correctement le cordon d’alimentation.Le téléviseur se met alors en mode veille. 2

Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche / I,

) du téléviseur, ou appuyez sur la touche POWER, INPUT, P ou sur les touches NUMÉRIQUES de la télécommande. Remarque : L’appareil doit être raccordé à une prise électrique située à proximité et facile-ment accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l’appareil s’effectue en débranchant le cordon d’alimentation. 1

Appuyez sur la touche P ou sur les touches NUMÉRIQUES pour sélectionner un numéro de chaîne. 1

Appuyez sur la touche + ou - pour régler le volume.

2 Si vous souhaitez couper le son, appuyez sur la touche MUTE. Vous pouvez annuler cette fonction en appuyant sur les touches MUTE,

+ ou - et AV MODE.18

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Format de l'image : permet de sélectionner le format d'image de votre choix. Pour déﬁ nir les paramètres du zoom, sélection-nez 14:9, Zoom et Zoom cinéma dans le menu de format de l'image.Une fois les paramètres du zoom enregistrés, l'afﬁ chage revient au menu rapide. Voix nette II : permet de différencier les gammes de sons provenant de voix humaines des autres, pour faciliter l'écoute des dialogues. Préréglages d’image : permet de sélectionner le mode Image de votre choix. Préréglages du son : permet de déﬁ nir automa- tiquement la combinaison sonore qui semble être la meilleure pour les images en cours de visuali-sation. Permet de sélectionner le mode Son de votre choix.

Audio ou Langue audio : permet de sélection-ner la sortie audio. Minuterie d'arrêt : permet de régler la minuterie d'arrêt. Saut activé/désactivé : Sélectionnez Skip Off/On.

Appareil USB : permet d'éjecter un périphérique USB. MENU RAPIDE Il est possible que l’affichage à l’écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.Le menu rapide (Q.Menu) est un menu comprenant des fonctions que les utilisateurs peuvent être amenés à utiliser fréquemment.• Appuyez sur le bouton Q.MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ◄ Format de l'image ►

16:9 Sortie 1 Afficher chaque menu. 2 Sélectionner la source de votre choix. 319

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES SÉLECTION ET RÉGLAGE DES MENUS À L’ÉCRAN Il est possible que l’affichage à l’écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI CONFIG •

Appuyez sur la touche de couleur ROUGE pour accéder au menu Support technique. •

Appuyez sur la touche de couleur VERTE pour accéder au menu Guide simplifié. • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. REMARQUE

► Il est impossible d'utiliser les options Informations CI en mode analogique.

►Transmetteur IR : pour plus d'informations, reportez-vous au manuel d'utilisation de la console multimédia sans fil en option. ►L'utilisation du menu Vidéo est possible sur les modèles 19/22/26/32LE3***, 32/37/42LE4***, 22/26LE5***, 32/37/42/47/55LE5***, 32/42/46/52/60LD56**, 32/37/42/47LD46**, 32/42/46/52/60LD555, 32/3742/47LD455, 19/22/26/32LD355, 19/22/26/32LD356, 19/22/26/32LD345, 19/22/26/32LD346 32/37/42/47LD425, 32/37/42/47LD426, 26/32LD335, 26/32LD336. 1 Afficher chaque menu. 2 Sélectionner une option du menu. 3 Aller dans le menu contextuel.

● Horloge● Heure d'arrêt : Arrêt● Heure de marche : Arrêt● Minuterie d'arrêt : ArrêtHEURE OK Dép. ● Défin. m.d.passe● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux● Réglages usine● Set ID : 1● Réglage d'environnement : Usage familial ●

IR IR IR IR IR OK Dép. OPTION OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

IMAGE OK Dép. ● Volume auto. : Arrêt ● Voix nette II : Arrêt 3 ● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR Vidéo MusiquePhotoMes médias Sortie

OK( ) pour afficher la liste des photos sur USB. CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médias(Sauf 19/22/26/32LD3 ***

, 32/37/42/47LD4 *** , 19/22/26LE3 *** , 22/26LE5 ***

) Antenne USBHDMI2 HDMI3 HDMI4HDMI1 AV1 AV2 Component

RGB OK Dép. Liste des sourcesLabels des sourcesSortieAV320

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MÉMORISATION DES CHAÎNES Utilisez cette fonction pour rechercher et mémoriser automatiquement toutes les chaînes.Lorsque vous lancez la programmation automatique, toutes les informations enregistrées auparavant sur le service seront supprimées.Le nombre maximum des programmes qui peuvent être stockés est 1,000.Mais le nombre peut différer légèrement selon les signaux de radiodiffusion.Recherche auto (Auto Tuning ) DVB-T, DVB-C est un menu destiné aux utilisateurs résidant dans des pays acceptant le câble DVB. Pour sélectionner l’Antenne, • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Lancer à l'aide de la touche . Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.• Numérotation Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.• Lorsque vous sélectionnez l’Italie dans le menu Pays, si un dialogue est affiché pour le programme en conflit après la Recherche automatique, sélectionnez un diffuseur pour traiter le programme en conflit.

● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI CONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI CONFIG● Recherche auto.Sélectionnez votre mode de connexion TV.CâbleAntenneFermerUne fois l'antenne ou le câble sélec-tionné, les informations sur les chaînes précédentes seront supprimées. 1 Sélectionner CONFIG. 2 Sélectionner Recherche auto.. 3 Sélectionner Antenne. 4 Sélectionner Lancer. 5 Activer Recherche auto.. Antenne Câble

Antenne Câble Vérifiez la connexion de l'antenn e. Les infos sur la chaîne précé-dente seront mises à jour lors de la syntonisation automatiqueRecherche SECAM LNumérotation AutomatiqueLancerFermer Antenne

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.• Le câble DVB est utilisable dans les pays suivants : Allemagne, Pays-Bas, Suède, Suisse, Danemark, Autriche, Finlande, Norvège, Slovénie, Hongrie, Ukraine. (Le pays pris en charge peut être ajouté.)• La télévision numérique n'est pas accessible dans les pays suivants : Slovaquie, Bosnie, Serbie, Bulgarie, Albanie, Kazakhstan21

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Si vous voulez sélectionner le Câble,

Sélectionner CONFIG.

Sélectionner Recherche

Sélectionnez Comhem ou

Sélectionnez Rapide ou

● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câbleCONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche auto.Sélectionnez votre mode de connexion TV.CâbleAntenneFermerUne fois l'antenne ou le câble sélec-tionné, les informations sur les chaînes précédentes seront supprimées.Antenne Câble Antenne Câble

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.

• Utilisez les touches NUMÉRIQUES pour

saisir un mot de passe à 4 chiffres dans

Système de verrou "Marche".

• Lorsque vous sélectionnez l'option Câble,

l'écran de sélection Cable Service

Operator(Câblo-opérateur) peut varier

ou ne pas s'afficher, selon la situation

• La fenêtre contextuelle permettant de

choisir entre Fournisseur de services ne

s'affiche que dans trois cas : lorsque vous

accédez au menu Initial Setting(Réglage

initial), lorsque vous modifiez le réglage

de Antenne à Câble, ou lorsque vous

accédez au menu après avoir modifié

• Outre les 3 cas mentionnés ci-dessus, si

vous voulez sélectionner Fournisseur de

services, vous pouvez le faire en sélec-

tionnant CONFIG->Paramètres de la TV

numérique par câble-> Fournisseur de

• Certification SO acquise : Suède (Comhem, Canal Digital), Danemark (YouSee, Canal Digital,

• Si le câblo-opérateur souhaité ne figure pas dans la liste, sélectionnez Other Operators(Autres

• Si vous sélectionnez “Other Operators” (autres opérateurs), ou si le pays sélectionné ne permet

d’afficher que “Other Operators”, la recherche de tous les canaux peut prendre un certain temps,

et certains canaux risquent de ne pas être trouvés.

Si certains canaux n’apparaissent pas, suivez les étapes ci-dessous :

1. CONFIG -> Recherche auto. -> Câble ->

2. Activez l’option Réglage manuel en la faisant passer d’"Arrêt" à "Marche"

3. Saisissez les valeurs supplémentaires telles que la fréquence, le taux de symboles, la modula-

tion et l’identifiant réseau.

(Vous pouvez demander ces informations à votre opérateur). Précédent Suivant Comhem

Other Operators Fournisseur de services22

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Lorsque vous sélectionnez le menu Rapide, Fréquence de départ (kHz) : 114000RapideFréquence de fin (kHz) : 862000Réseau : Automatique OK FermerRéglageFréquence de départ(kHz) : 114000RapideFréquence de fin(kHz) : 862000Réseau : Automatique OK FermerRéglage • Si vous souhaitez poursuivre la recherche

automatique, sélectionnez Lancer à l'aide

de la touche . Appuyez ensuite sur

OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de

sélectionner les numéros de programmes

correspondant aux chaînes.

Ignorer les chaines de mauvaise qualité

: Scramble Channel est ignoé dans

Recherche auto. et Recherche manuelle. Réglage manuel◄ Marche ►● Fréquence(kHz)ID de réseauFréquence de départ(kHz)Fréquence de fin(kHz)● Débit de symboles(kS/s)● Modulation362000Automatique114000862000 6900

0 640QAMRéglages usineFermer 6

Sélectionnez Rapide.

Sélectionnez Réglage.

Effectuer les réglages

Sélectionner Fermer.

Sélectionner Lancer.

Activer Recherche auto.. Vérifiez la connexion de l'antenn e. Les infos sur la chaîne précé-dente seront mises à jour lors de la syntonisation automatiqueIgnorer les chaines de mauvaise qualitéNumérotation AutomatiqueLancerFermerCâble Câble

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.23

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

• Si vous souhaitez poursuivre la recherche

automatique, sélectionnez Lancer à l'aide

de la touche . Appuyez ensuite sur

OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de

sélectionner les numéros de programmes

correspondant aux chaînes.

Ignorer les chaines de mauvaise qualité

: Scramble Channel est ignoé dans

Recherche auto. et Recherche manuelle.

• Vous ne pouvez pas sélectionner Full si

l'opérateur de service est défini à "Ziggo"

ou "Autres opérateurs" au Pays-Bas.

■ Lorsque vous sélectionnez le menu Complet, Rechercher les signaux disponibles. Complet

Sélectionnez Complet.

Sélectionner Lancer.

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.24

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Les valeurs suivantes sont requises afin de rechercher toutes les chaînes disponibles de façon

Les valeurs couramment utilisées sont fournies sous forme de valeurs par défaut.

Toutefois, pour connaître les réglages corrects, adressez-vous à votre câblo-opérateur.

Si vous procédez à la recherche automatique dans le mode câble DVB, choisissez Complet pour

passer en revue toutes les fréquences et trouver les canaux disponibles.

Si les chaînes ne sont pas détectées lors de la recherche avec les valeurs par défaut, lancez la

Toutefois, dans le cas de la recherche automatique complète des chaînes, la durée de la recherche

peut être très longue.

• Fréquence : Saisissez la fréquence souhaitée.

• Débit de symboles : En un débit de symboles défini par l’utilisateur (Débit de symboles : vitesse

à laquelle un périphérique comme un modem envoie des symboles sur un canal).

• Modulation : Entrez une modulation définie par l’utilisateur. (Modulation : charge de signaux

audio ou vidéo sur un porteur).

• ID de réseau : identificateur unique alloué à chaque utilisateur.

: saisissez la plage de fréquences de début souhaitée.

: saisissez la plage de fréquences de fin souhaitée.25

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES CABLE DTV SETTING

(EN MODE CABLE UNIQUEMENT) La plage qu’un utilisateur peut sélectionner dans le menu Service Operator diffère selon le nombre d’opérateurs de service proposés dans chaque pays. Si ce nombre est égale à 1 pour un pays, la fonction correspondante est désactivée.Après le changement d’opérateur de service, une fenêtre d’avertissement vous indique que la table des chaînes sera supprimée après avoir appuyé sur la touche OK ou si vous sélectionnez Fermer. Une fenêtre contextuelle Auto-tuning apparaît lorsque vous sélectionnez ‘Oui’.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Paramètres de la TV numérique par câble

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG ● Paramètres de la TV numérique par câble

1 Sélectionner CONFIG. 2 Sélectionnez Paramètres de la TV numérique par câble .

3 Sélectionnez Fournisseur de services ou Mise à jour auto des chaînes. 4 Sélectionner la source souhaitée. ►

► Mise à jour auto des chaînesFournisseur de servicesArrêtFermer• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. • Si vous sélectionnez Câble, vous pouvez

voir le menu Paramètres de la TV numérique par câble .

• Si Mise à jour auto des chaînes est activée, vous pouvez mettre à jour les informations de tous les programmes qui peuvent être mis à jour, y compris celui actuellement affiché.• Si Mise à jour auto des chaînes est désactivée, vous ne pouvez mettre à jour que les informations du programme affiché à l'écran.• Vous ne pouvez pas sélectionner Paramètres de la TV numérique par câble si l'opérateur de service est défini à "Ziggo".26

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNESOKDép.● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG● Recherche manuelle RECHERCHE MANUELLE La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes. (EN MODE NUMÉRIQUE)

1 Sélectionner CONFIG. 2 Sélectionner Recherche manuelle. 3 Sélectionner DTV (Numérique). 4 Sélectionner le numéro du canal souhaité. 5 Sélectionnez la fonction mettre à jour ou ajouter en présence d’un signal.

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG● Recherche manuelleFréquence(kHz) 474000 ◄

► UHF CH. 30 FermerAjouter ● Force du signal 50% ● Qualité du signal 50%

Pour sélectionner l’Antenne, • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• Vous pouvez sélectionner SBAND si le pays est réglé sur "Norvège, Lettonie". ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.27

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES OKDép.● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche manuelle 1

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionnez TV numér. câblée.

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câbleCONFIG● Recherche manuelle Si vous voulez sélectionner le Câble, ◄TV numér. câblée ►Fréquence(kHz)362000Débit de symboles(kS/s) 6875 Modulation64QAMFermerAjouter ● Force du signal 50% ● Qualité du signal 50%

• Utilisez les touches NUMÉRIQUES

pour saisir un mot de passe à 4 chiffres

dans Système de verrou "Marche".

• Débit de symboles : En un débit de

symboles défini par l’utilisateur (Débit

de symboles : vitesse à laquelle un

périphérique comme un modem envoie

des symboles sur un canal).

• Modulation : Entrez une modulation

définie par l’utilisateur. (Modulation :

charge de signaux audio ou vidéo sur

• Vous ne pouvez pas sélectionner TV

numér. câblée si l'opérateur de service

est défini à "Ziggo" ou "Autres opéra-

Effectuer les réglages adéquats.

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.28

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES RECHERCHE MANUELLE

(EN MODE ANALOGIQUE) La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix. • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• L: SECAM L/L' (France) BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/ Nouvelle-Zélande/Moyen-Orient/Afrique) I : PAL I (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud) DK : PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI) • Pour enregistrer un autre canal, répétez les étapes 4 à 9. 1 Sélectionner CONFIG. 2 Sélectionner Recherche manuelle. 3 Sélectionnez TV ou Télévision par câble. 4

ou Sélectionner le numéro de chaîne souhaité. 5 Sélectionner un système TV. 6 Sélectionner V/UHF ou Câble. ou

7 Sélectionner le numéro du canal souhaité. 8 Commencer la recherche. 9 Sélectionner Sauvegarder.● Sauvegarder ◄

Télévision par câble

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG ● Recherche manuelle ou

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.29

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

■ Affectation d’un nom à une chaîne

Sélectionner CONFIG.

Sélectionner Recherche

Télévision par câble.

Sélectionner la position et

choisissez le caractère, etc.

Vous pouvez utiliser n'importe

quelle lettre de l'alphabet, tous

les chiffres de 0 à 9, les

signes +/ - et le caractère

Sélectionner Fermer.

Sélectionner Sauvegarder.

En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception

■ Réglage de précision

Sélectionner Réglage fin.

Sélectionner CONFIG.

Sélectionner Recherche

Sélectionner Sauvegarder.

Régler la mise au point pour obtenir la

meilleure image et le meilleur son.

Sélectionnez TV ou Télévision

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG ● Recherche manuelle● Sauvegarder◄ Télévision par câble ► 3 ● Système BG ● TunerV/UHF● Canal◄ ►◄ ►● Réglage fin● Recherche 0 ● Nom C 02FermerSauvegarder ou

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.30

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES EDITION DES CHAÎNES Si un numéro de chaîne est omis, cela signifie que vous ne pourrez pas le sélectionner avec la touche P lorsque vous regardez la télévision.Si vous souhaitez sélectionner le numéro de chaîne omis, entrez directement le numéro à l'aide des touches NUMÉRIQUES ou sélectionnez-le dans le menu Édition des chaînes.Cette fonction vous permet d'omettre les chaînes mémorisées.Vous pouvez modifier le numéro de chaîne à l'aide de la fonction "Move" (Déplacer), à condition que l'option "Automatic Numbering" (Numérotation automatique) soit désélectionnée lorsque vous lancez la recherche automatique. 1 Sélectionner CONFIG. 2 Sélectionner Edition des chaînes. 3 Entrer dans le menu. 4 Sélectionner un programme à enregistrer ou à sauter.

OK Dép. ● Recherche auto.● Recherche manuelle ● Edition des chaînes ● Informations CI CONFIG ● Recherche manuelle

● Recherche manuelle

● Recherche manuelle ● Edition des chaînesPrécédentChanger de page P Bloquer/Débloquer SauterChanger de chaîne

DTV RADIO TV 800 YLE TV1803 YLE24806 Kanal Lokal809 TV4 Plus812 TV4 Fakta815 Demo818 24H TVE801 YLE TV2804 YLE Teema807 CNN802 YLE FST805 TV4 Stockholm808 TV4810 TV400813 MediaCorp HD5811 TV4 Film814 SNY_SSU816 TVE 1 817 TVE 2819 CLAN/50 TVE 820 LA7Page 1/2Edition des chaînesFavourite Group : A

▼ Groupe de programmes favorisQ.MENUProgramme favori FAV PrécédentChanger de page P Bloquer/Débloquer SauterChanger de chaîneTélévision numérique par câble Radio par câble

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.31

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Cette fonction vous permet de supprimer ou de sauter les chaînes mémorisées.

Vous pouvez également déplacer certains canaux et utiliser d'autres numéros de chaîne.

■ Sauter un numéro de chaîne

■ Supprimer une chaîne

■ Déplacer une chaîne

EN MODE NUMERIQUE (DTV)/RADIO

• Lorsqu'un numéro de chaîne est sauté,

cela veut dire que vous ne pourrez pas le

sélectionner en utilisant la touche P

pendant le fonctionnement normal du

téléviseur. Par ailleurs, ce numéro de

chaîne s'affiche en bleu.

• Si vous voulez sélectionner un numéro de

chaîne sauté, saisissez directement le

numéro en utilisant les touches

NUMÉROTÉES ou sélectionnez-le dans le

menu "Édition des chaînes" ou EPG • Le programme sélection né est supprimé et tous les programmes suivants sont avancés d’un rang dans la programmation. 1

Sélectionner un numéro de chaîne à sauter.

BLEUE Change la couleur du numéro de chaîne à

BLEUE Annuler le numéro de chaîne sauté.

Sélectionner un numéro de chaîne à

ROUGE Change la couleur du numéro de chaîne à

Sélectionner un numéro de chaîne à

2 VERTE Change la couleur du numéro de

VERTE Annuler le numéro de chaîne

■ Verrouillage d’un numéro de chaîne

Sélectionnez un numéro de chaîne à verrouiller.

JAUNE Change la couleur du numéro de chaîne en jaune.

JAUNE Annuler le numéro de chaîne sauté.

• Vous pouvez l’enregistrer avec

le programme Lock, même si

Lock System est désactivé.32

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Recherche automatique

• Une fois la recherche automatique

activée, vous ne pouvez plus modifier les

Lancer la recherche automatique.

Sélectionner un numéro de chaîne à sauter.

BLEUE Change la couleur du numéro de chaîne à

BLEUE Annuler le numéro de chaîne sauté.

■ Sélection de la chaîne préférée

Sélectionnez la chaîne désirée.

Ajoutez la chaîne correspondante à la liste

des chaînes préférées du groupe de

chaînes préférées actuel.

Annuler le numéro de chaîne sauté.

La fonctionnalité Chaînes préférées est un moyen pratique d’avoir une vue rapide des chaînes de

votre choix sans avoir à attendre que le téléviseur parcourt toutes les chaînes intermédiaires.

■ Verrouillage d’un numéro de chaîne

Sélectionnez un numéro de chaîne à verrouiller.

JAUNE Change la couleur du numéro de chaîne en

JAUNE Annuler le numéro de chaîne sauté.

• Vous pouvez l’enregistrer avec

le programme Lock, même si

Lock System est désactivé.

• Lorsqu'un numéro de chaîne est sauté,

cela veut dire que vous ne pourrez pas le

sélectionner en utilisant la touche P

pendant le fonctionnement normal du

téléviseur. Par ailleurs, ce numéro de

chaîne s'affiche en bleu.

• Si vous voulez sélectionner un numéro de

chaîne sauté, saisissez directement le

numéro en utilisant les touches

NUMÉROTÉES ou sélectionnez-le dans le

menu "Édition des chaînes" ou EPG33

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Sélection du groupe de chaînes préférées

Sélectionnez la chaîne désirée.

Affiche une fenêtre contextuelle permettant

de changer de groupe de chaînes

Sélectionnez un groupe de chaînes

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES INFOS CI [COMMON INTERFACE] (INTERFACE COMMUNE)) Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module CI, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement CI, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérez et de retirer le module CI du téléviseur trop fréquemment. Cela risquerait de provoquer un dysfonctionnement.Lorsque le téléviseur se met sous tension après l'insertion du module CI, il est possible qu'aucun son ne soit émis.Cette fonction peut être incompatible avec le module CI et la carte intelligente.Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays.Si vous utilisez un module d’accès conditionnel CAM, veuillez vous assurer qu’il satisfait parfaitement aux exigences des interfaces communes DVB-CI ou CI plus.Viaccess ModuleSelect the itemConsultationsAuthorizationsModule information• Cet OSD n'est donné qu'à titre indicatif et les options de menu et le format de l'écran varient selon le pres-tataire de services de chaînes cryptées.• Vous pouvez changer l'écran du menu CI (interface commune). Pour cela, consultez votre revendeur. 1 Sélectionner CONFIG. 2 Sélectionner Informations CI. 3 Sélectionner l'élément souhaité : informations sur le mod-ule, informations sur la carte intelligente, langue, télé-chargement de logiciel, etc. 4 Enregistrer.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes

● Informations CI CONFIG ● Informations CI ► • Appuyez sur le bouton BACK/EXIT pour retourner sur l’écran du menu précédent. i35

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Mise à jour auto.Fermer● Version courante00.00.01◄ Marche ►

MISE À JOUR LOGICIELLE Une mise à jour logicielle signifie que le logiciel peut être téléchargé à l'aide du système de diffusion

terrestre numérique. Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceMise à jour auto.Fermer 1

Sélectionnez Support technique.

Sélectionner Mise à jour auto..

Sélectionner Marche ou Arrêt.

• Si vous sélectionnez Marche, un message de

confirmation s'affiche pour vous notifier qu'un

nouveau logiciel a été détecté.

ROUGE OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.36

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Lors du réglage de l'option "Mise à jour Auto."

De temps à autres, des informations

sur la mise à jour du logiciel

s'affichent dans le menu suivant sur

l'écran du téléviseur.

Mise à jour simple : pour des

flux de mises à jour courants

Mise à jour programmée : pour des

flux de mises à jour programmés

Une fenêtre semblable à

celle ci-dessous apparaît

lorsque le téléchargement se

Le téléviseur émarre lorsque

Lorsque l'option Mise à jour auto. est

réglée sur "Arrêt", le message pour

la modifier sur "Marche" s'affiche.

Le téléchargement débute

lorsque vous sélectionnez "

Oui". Pendant ce temps,

aucune fenêtre contextuelle

de progression ne s’affiche.

Vous pouvez contrôler l’état de

progression du télécharge-

ment dans le menu Software

- Lors de la mise à jour du logiciel, notez les points suivants :

• L'alimentation du téléviseur ne doit pas être coupée.

• L'antenne ne doit pas être déconnectée.

• Après Software Update, vous pouvez confirmer la version du logiciel mis à jour dans le menu Software

• Le téléchargement du logiciel pouvant nécessiter plusieurs heures, veillez à ce que l'alimentation reste

active pendant le téléchargement.

• Le logiciel est téléchargé uniquement en mode Standby (veille) ou en mode « MUX with Software

Update Service », et s’arrête lorsque le cordon d’alimentation est débranché ou en cas de visualisation

du mode « MUX without Software Update Service. »

• Lorsque vous retournez au mode Standby ou au mode « MUX with Software Update Service », le

téléchargement du logiciel reprend là où il s’est arrêté.

Non Mise à jour du logiciel disponible.Souhaitez-vous la télécharger maintenant ? ?

Non La mise à jour du logiciel s'effectuera à l'heure affichée ci-dessous. 00/00/0 00:00. Souhaitez-vous la télécharger maintenant ? ?

Non Une nouvelle version du logiciel est disponible. Si vous souhaitez l'installer maintenant, la télévision s'éteindra et s'allumera à nouveau. Souhaitez-vous continuer ?Mise à jour auto.FermerTéléchargement du logiciel en cours.Ver. 00.00.01 ► Ver.00.00.00 ◄ Marche ► 4%37

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES PICTURE/SOUND TEST Il s’agit d’une fonction de support client qui peut exécuter des tests d’images et de son. Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceTest d'imageFermer 1

Sélectionnez Support technique.

Sélectionnez Test d'image ou Test audio.

Choisissez Oui ou Non.

ROUGE Oui Nonrencontrez-vous un problème lors des tests de ce téléviseur? ? OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.38

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES DIAGNOSTICS Cette fonction vous permet d'afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.Les informations et la puissance du signal du multiplexeur syntonisé sont affichées.Les informations sur le signal et le nom du multiplexeur sélectionné sont affichés.(MUX* : répertoire supérieur de canaux en diffusion numérique (un seul MUX contient de multiples canaux.))Diagnostics technologiquesConstructeur : LG Electronics Inc.Modèle / Référence : 42LD450-ZANuméro de série : SKJY1107Version du logiciel : V00.00.01Chaînes 34Chaînes 36Chaînes 38Chaînes 54Chaînes 60Sortie MENU DétailsRetourChaînes 30Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceTest de signalFermer 1 Sélectionnez Support technique. 2 Sélectionnez Test de signal. 3 Afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel. 4 Afficher les informations sur le canal.ROUGE• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié39

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES PRODUCT/SERVICE INFORMATION Il s’agit d’une fonction de support client qui permet de voir des informations sur le produit/service ainsi que des

informations du centre d’entretien client. Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceInfos produit/serviceFermer 1

Sélectionnez Support technique.

Sélectionnez Infos produit/service.

Affiche le modèle/type, la version du logiciel, le numéro

de série, le centre de service au client et la page

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.40

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MANUEL SIMPLIFIÉ Vous pouvez accéder facilement aux informations de votre téléviseur en consultant un manuel simpli-fié sur l'écran.Pendant l'utilisation de cette option, le son sera mis en sourdine.• Appuyez sur le bouton EXIT pour retourner au mode visualisation normale du téléviseur. 1 Sélectionnez Guide simplifié. 2 Sélectionnez la partie du manuel que vous voulez voir.OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié ■ L'image peut être différente de celle affichée sur votre téléviseur.VERTE• ROUGE : aller à la page d’index.• BLEU : lire le Manuel simplifié automatiquement ou manuellement.41

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES SÉLECTION DE LA LISTE DES CHAÎNES Vous pouvez vérifier les chaînes enregistrées en mémoire en affichant la liste des chaînes. S'affiche lorsque la chaîne est verrouillée.Mini glossaire ■ Affichage de la liste des chaînes

■ Sélection d'une chaîne dans la liste • Certains numéros de chaîne peuvent apparaî-tre en bleu. Il s'agit des chaînes que vous avez sautées lors de la recherche automatique ou dans le mode Édition des chaînes.• Certaines chaînes sont associées à un numéro de canal dans la liste des chaînes ; cela signifie qu'aucun nom de chaîne ne leur est attribué. 1

Afficher la Liste des chaînes.

Sélectionner une chaîne.

Aller sur le numéro de chaîne sélectionné.

BLEUE Active la fonction édition

de programme. Liste des chaînes1 BBC2 BBC3 BBC4 BBCModifier Pr.Sortie ►

5 BBC A Le mode basculera entre TV, DTV

et Radio à partir de la chaîne

présentement sélectionnée.42

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Affichage de la liste des chaînes préférées.

■ Pour faire défiler la liste des chaînes

1 Faire défiler les chaînes. 2 Revenir à l’affichage normal de la télévision. 1 Affiche la liste Chaînes préférées.BLEUEActive la fonction édition de pro-gramme.JAUNELe chaîne actuelle est enregis-trée/annulée comme chaîne pré-férée sur le groupe actuellement sélectionné.Le groupe préféré est changé.Liste des Favoris1 BBC2 BBC3 BBC Groupe B◄►◄ ►Groupe de programmes favoris ►

► Modifier Pr.Enreg. Pr.Sortie43

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

• Antenne ou Câble : à sélectionner pour

regarder la télévision/télévision numéri-

• USB : Sélectionnez-le si l’utilisation USB

dépend du connecteur.

• AV : à sélectionner pour regarder une

cassette vidéo ou utiliser un appareil

• Composant : à sélectionner pour utiliser

un lecteur DVD ou un décodeur numéri-

que, en fonction du connecteur.

• RGB (RVB) : à sélectionner pour utiliser

un ordinateur, en fonction du connecteur.

• HDMI : à sélectionner pour utiliser un

lecteur DVD, un ordinateur ou un déco-

deur numérique, en fonction du con-

LISTE DES ENTRÉES HDMI et AV1 (péritel) peuvent être reconnus au moyen d’une broche de détection et donc activé

lorsqu’un périphérique externe approuve la tension.

En utilisant la touche TV/RAD, vous pouvez passer d'une entrée externe à une entrée RF et à la

dernière chaîne visionnée en mode DTV/RADIO/TV.

Sélectionner la source

d’entrée. Antenne USBHDMI2 HDMI3 HDMI4HDMI1AV1 AV2 Component

RGB OK Dép. Liste des sourcesLabels des sourcesSortie AV3

■ L'image peut être différente de celle affichée sur

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES LIBELLÉ DES ENTRÉES Sélectionne un libellé pour chaque source d'entrée. 1 Sélectionner Labels des sources. 2 Sélectionner la source. 3 Sélectionner le libellé.BLEUE• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.Antenne USBHDMI2 HDMI3 HDMI4HDMI1AV1 AV2 Component

RGB OK Dép. Liste des sourcesLabels des sourcesSortie AV3 Labels des sources AV1

◄ ► ■ L'image peut être différente de celle affichée sur votre téléviseur.45

a OPTION● Data Service : MHEG SERVICE DE DONNEES

(Ce menu est disponible en Irlande uniquement.)

Cette fonction permet à l’utilisateur de choisir entre MHEG(télétexte numérique) et Teletext si les deux

sont disponibles en même temps.

Si un seul des deux est disponible, MHEG ou Teletext est activé quelle que soit l’option sélectionnée.

Sélectionner OPTION.

Sélectionner Data Service.

Sélectionner MHEG ou Teletext.

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES SIMPLINK Cette fonction n'est disponible qu'avec les appareils comportant le logo SIMPLINK. Vérifiez l'existence de celui-ci.Ce téléviseur peut ne pas fonctionner correctement s'il est utilisé avec d'autres appareils présentant la fonction HDMI-CEC.Cette fonction vous permet de contrôler et de lire d'autres appareils audiovisuels raccordés au télévi-seur avec un câble HDMI, sans utiliser d'autres câbles et sans effectuer de réglages supplémentaires.Si vous ne souhaitez pas afficher le menu SIMPLINK, sélectionnez ARRÊT.En sortie externe sans fil, la fonction SIMPLINK n’est pas prise en charge. 1 Affichage de SIMPLINK. 2 Sélectionner Marche ou Arrêt. 3 Enregistrer.◄ Marche ► TV DISQUEVCR VCR Haut-parleursHaut-parleurs TVEnregistreur à disque dur ◄ ►

OK Sortie• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.47

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Raccordement du système de home cinéma compatible SIMPLINK.

►Reliez la borne HDMI/DVI IN ou HDMI IN du téléviseur à la borne (borne HDMI) du périphérique SIMPLINK à l’aide du câble HDMI. ►Lorsque vous changez la source d'entrée à l'aide de la touche INPUT de la télécommande, vous pouvez interrompre le fonctionnement d'un appareil contrôlé par SIMPLINK. ► Quand vous sélectionnez ou utilisez un appareil multimédia disposant de la fonction home cinéma, le haut-parleur passe automatiquement sur le haut-parleur home cinéma. 1 Raccordez la borne d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LD3 *** ), HDMI IN 3 (Sauf 19/22/26/32LD3 *** , 32/37/42/47LD4 ***

, 32/37/42/47/55LE5 *** uniquement) situées à l'arrière du téléviseur à la borne de sortie HDMI du système de home cinéma en utilisant un câble HDMI. 2 Raccordez la borne de sortie DIGITAL AUDIO située à l'arrière du téléviseur et la borne d'entrée DIGITAL AUDIO du home cinéma en utilisant un câble optique. 3 Sélectionnez Home Theater (Home cinéma) dans le menu Speaker (Enceinte) en appuyant sur la touche SIMPLINK.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Lecture du disque

Commandez les appareils audiovisuels raccordés en utilisant les touches , OK, ►,

Après avoir raccordé des appareils audiovisuels au téléviseur, vous pouvez directement contrôler

les appareils et lire tous les supports pris en charge sans réglage supplémentaire.

Sélection de l'appareil audiovisuel

Cette fonction vous permet de sélectionner et d'utiliser un des appareils audiovisuels raccordés

Mise hors tension de tous les appareils

Lorsque vous éteignez le téléviseur, tous les appareils raccordés se mettent hors tension.

Changement de la sortie audio

Cette fonction vous permet de changer facilement la sortie audio.

Synchronisation de l'alimentation activée

Lorsque l'appareil avec fonction Simplink raccordé à la borne HDMI commence la lecture, le

téléviseur s'allume automatiquement.

* Si un appareil raccordé au téléviseur à l'aide du câble HDMI ne prend pas en charge la

fonction SIMPLINK, cette fonction n'est pas disponible.

Remarque : pour utiliser SIMPLINK, vous avez besoin d'un câble HDMI à grande vitesse avec la

fonction *CEC. (*CEC : commande de l’électronique grand public).

SIMPLINK Functions49

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MENU SIMPLINK Appuyez sur la touche

, puis sur la touche OK pour sélectionner la source SIMPLINK de votre

Visionnage du téléviseur (TV) : revient à la

chaîne précédente indépendamment du

Lecture disque (DISC) : sélectionne et lit les

Lorsque de multiples disques sont disponibles,

le type d'appareil associé aux disques s'affiche

Fonction magnétoscope (VCR) : utilise et

contrôle le magnétoscope raccordé.

Lecture d'enregistrements du disque dur

(HDD Recorder) : lit et contrôle les enregis-

trements stockés sur le disque dur.

Sortie audio au système de home cinéma/

Sortie audio au téléviseur (Speaker) :

sélectionnez Home theater (Home cinéma)

ou TV Speaker (Haut-parleur TV) pour la sor-

• Home cinéma : un seul système pris en charge à la fois.

• Lecteur/enregistreur DVD : Un maximum de un (19/22LD3

en charge en même temps.

• Magnétoscope VHS : un seul système pris en charge à la fois.

TV DISQUE VCR VCR Haut-parleurs Haut-parleurs TV Enregistreur à disque dur

OK Sortie Appareil sélectionné

n'est raccordé (affiché

raccordé (affiché en

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Arrêt CinémaJeux Sport MODE AV Vous pouvez obtenir une image et un son de meilleure qualité lorsque vous raccordez des appareils audiovisuels à l'entrée externe.Arrêt Désactive AV MODE (MODE AV).Cinéma Optimise la vidéo et le son pour regarder des films.Sport Optimise la vidéo et le son pour regarder des événements sportifs.Jeux Optimise la vidéo et le son pour jouer à des jeux vidéo. • Si vous choisissez le mode Cinéma en mode AV, celui-ci sera sélection- né à la fois pour l'option Préréglages d'image du menu IMAGE et l'option Préréglages du son du menu SON. • Si vous réglez le mode AV sur Arrêt, l'image et la photo que vous avez initialement définies seront sélectionnées. • Lorsque vous jouez à un jeu vidéo en utilisant une PlayStation ou une Xbox, il est recommandé d’utiliser le mode Jeux.• En mode Jeux, les fonctions liées à la qualité de l'image sont optimi-sées pour les jeux. 1

AV MODE Appuyer plusieurs fois sur la touche AV MODE pour sélectionner la source souhaitée. 251

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES OK Dép. ● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux ● Réglages usine ● Set ID : 1 ● Réglage d'environnement : Usage familial OPTION● Réglages usine RÉINITIALISATION(RETOUR AUX RÉGLAGES D’USINE)

Non Tous les paramètres utilisateur et des chaînes seront réinitialisées en mode usine. Continuer? • Si l'option Système de verrou est réglée

sur "Marche" mais que vous avez oublié

votre mot de passe, tapez '0', '3', '2', '5'

sur la télécommande.

Sélectionner OPTION.

Sélectionner Réglages usine.

Démarrez le réglage usine.

OK Dép. ● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux ● Réglages usine ● Set ID : 1● Réglage d'environnement : Usage familialOPTION● Réglages usine ►

Cette fonction initialise tous les réglages, sauf les réglages Jour et Nuit du mode Picture

(Image) qui ne peuvent pas être initialisés.

Il est utile d'initialiser le produit lorsque vous déménagez dans une autre ville ou un autre pays.

À la fin du réglage usine, vous devez recommencer la configuration d'installation.

Lorsque l'option Système de verrou est réglée sur "Marche", le message de saisie du mot de passe

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.52

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB RACCORDEMENT D'UN PÉRIPHÉRIQUE USB Lorsque vous raccordez un périphérique USB, ce menu contextuel s'affiche automatiquement.“POP UP MENU” ne sera pas affiché alors que l’OSD incluant Menu, EPG ou Schedule list est activé.Lorsque le menu contextuel s'affiche, vous pouvez sélectionner l'option Liste de musique, Liste de photos ou Liste de films dans le menu Mes médias. Dans un périphérique USB, vous ne pouvez pas ajouter un nouveau dossier ou effacer un dossier existant. Retrait du périphérique USB Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur. 3 Sélectionner Vidéo (Uniquement 19/22/26/32LE3***, 32/37/42LE4***, 22/26LE5***, 32/37/42/47/55LE5***, 32/42/46/52/60LD56**, 32/37/42/47LD46**, 32/42/46/52/60LD555, 32/3742/47LD455, 19/22/26/32LD355, 19/22/26/32LD356, 19/22/26/32LD345, 19/22/26/32LD346 32/37/42/47LD425, 32/37/42/47LD426, 26/32LD335, 26/32LD336, Photo ou Musique. 1 Sélectionnez le menu Appareil USB avant de retirer le périphérique USB. 2 • Si le menu contextuel ne s'affiche pas, vous pouvez sélectionner Music List (Liste musi-cale), Photo List (Album photo) ou Movie List (Liste de films) dans le menu USB.Vidéo MusiquePhotoMes médiasSortieOptionOK( ) pour afficher la liste des photos sur USB. ou

1 Sélectionner Appareil USB. 2 Sélectionner Ejecter.53

POUR UTILISER UN PÉRIPHÉRIQUE USB Précautions lors de l'utilisation d'un périphérique USB

► Seuls les périphériques de stockage USB sont reconnaissables.

► Si le périphérique de stockage USB est raccordé au moyen d'un concentrateur USB, le périphérique ne

► Il est possible qu'un périphérique de stockage USB utilisant un logiciel de reconnaissance automatique

ne soit pas reconnu.

► Il est possible qu'un périphérique de stockage USB utilisant son propre pilote ne soit pas reconnu.

► La vitesse de reconnaissance d'un périphérique de stockage USB dépend de chaque périphérique.

► Ne mettez pas le téléviseur hors tension et ne débranchez pas le périphérique USB pendant que celui-

ci est en marche. Si un tel périphérique est brusquement débranché, les fichiers stockés ou le péri-

phérique de stockage USB peuvent être endommagés.

► Ne raccordez pas à l'ordinateur un périphérique de stockage USB qui a été manoeuvré artificiellement.

Ce périphérique pourrait nuire au fonctionnement du produit ou ne pas démarrer. Pensez à toujours

utiliser un périphérique de stockage USB comportant des fichiers audio, des fichiers d'images ou des

fichiers de film normaux.

► Utilisez uniquement un périphérique de stockage USB formaté selon le système de fichiers FAT32 ou

le système de fichier

► NTFS fourni avec le système d'exploitation Windows. Il est possible qu'un périphérique de stockage

formaté selon un programme différent et non compatible avec Windows ne soit pas reconnu.

► Raccordez une alimentation à un périphérique de stockage USB (plus de 0,5 A) nécessitant une ali-

mentation externe. Sinon, le périphérique peut ne pas être reconnu.

► Raccordez un périphérique de stockage USB avec le câble fourni par le fabricant du périphérique.

► Il est possible que certains périphériques de stockage USB ne soient pas compatibles ou qu'ils fonc-

► La méthode d'alignement des fichiers pour un périphérique de stockage USB est similaire à Windows

XP et le nom de fichier peut reconnaître jusqu'à 100 caractères français.

► Sauvegardez les fichiers importants car les données stockées dans un périphérique mémoire USB

peuvent être endommagées.

► Nous ne sommes pas responsable des pertes de données.

► Si le disque dur (HDD) USB ne possède pas de source d’alimentation externe, le périphérique USB

peut ne pas être détecté. Veillez à brancher une source d’alimentation externe.

- Utilisez un adaptateur d'alimentation pour une source d'alimentation externe. Nous ne garantis-

sons pas un câble USB pour une source d'alimentation externe.

► Si votre périphérique de mémoire USB possède plusieurs partitions ou si vous utilisez un lecteur USB

multi-carte, vous pouvez utiliser jusqu’à 4 partitions ou périphérique de mémoire USB.

► Si un périphérique mémoire USB est raccordé à un lecteur multi-carte, ses données de volume peuvent

ne pas être détectées.

► Si le périphérique de mémoire USB ne fonctionne pas correctement, débranchez-le et rebranchez-le.

► La vitesse de détection d’un périphérique de mémoire USB diffère d’un périphérique à l’autre.

► Si le périphérique USB est connecté en mode veille, un disque dur spécifique est automatiquement

chargé lorsque le téléviseur est mis sous tension.

► La capacité recommandée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins

► Tout périphérique dont la capacité est supérieure à la capacité recommandée risque de ne pas fonction-

► Si un disque dur externe USB avec une fonction d’économie d’énergie ne fonctionne pas, éteignez le

disque dur et rallumez-le à nouveau pour le faire fonctionner correctement.

► Les périphériques de stockage USB antérieurs à la norme USB 2.0 sont également pris en charge. Mais

ils peuvent ne pas fonctionner correctement dans la liste de film.

► 999 dossiers ou fichiers au maximum peuvent être reconnus sous un dossier.54

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB MOVIE LIST (LISTE DE FILMS)

Vous pouvez lire des fichiers de film du périphérique de stockage USB.

La liste de films est activée une fois que le périphérique USB est détecté. Elle est utilisée lors de la

lecture de films sur le téléviseur.

Elle affiche les films dans le dossier USB et prend en charge la lecture.

Elle permet de lire tous les films dans le dossier et les fichiers souhaités par l'utilisateur.

La liste des films affiche les informations des dossiers et le fichier de film.

L’affichage à l’écran peut être différent de celui de votre téléviseur. Film(*.mpg/*.mpeg/*dat/*.ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.dvix/*.avi/*.asf/*.wmv/*.flv/*.avi(motion-jpeg)/*.mp4(motion-jpeg)/*.mkv(motion-jpeg))fichier de support Format vidéo : DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid1.10 beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263 Format audio : Dolby Digital, AAC, Mpeg, MP3, LPCM, HE-AAC, ADPCM, WMADébit binaire : entre 32 Kbit/s et 320 Kbit/s (MP3)Format de sous-titre externe : *.smi/*.srt/*.sub(MicroDVD,Subviewer1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.psb(PowerDivX)Format de sous-titre interne : uniquement, XSUB (il s’agit du format de sous-titre utilisé dans les fichier DivX6) • Il est possible que certains sous-titres créés par l'utilisateur ne s'affichent pas correctement.• Quelques caractères spéciaux ne sont pas pris en charge dans les sous-titres.• Les étiquettes HTML ne sont pas prises en charge dans les sous-titres.• Les sous-titres dans les langues autres que les langues prise en charge ne sont pas disponibles. • L'écran peut subir des perturbations temporaires (image figée, lecture accélérée, etc.) lorsque la langue audio est modifiée.• La lecture d’un fichier de film endommagé peut ne pas se dérouler correctement et certaines fonctions du lecteur peu-vent ne pas être utilisables.• La lecture de fichiers de film produits avec certains encodages peut ne pas s’effectuer correctement.• Si les structures vidéo et audio du fichier enregistré ne sont pas entrelacées, seule la vidéo ou seul le son sera retransmis.• Les vidéos HD ayant une résolution maximale de 1 920 x 1 080 à 25/30p ou 1 280 x 720 à 50/60p sont prises en charge, selon la trame.• Il est possible que les vidéos ayant une résolution supérieure à 1 920 x 1 080 à 25/30p ou 1 280 x 720 à 50/60p ne s'affichent pas correctement, selon la trame. • La lecture de fichiers de film dont les types et formats diffèrent de ceux spécifiés peut ne pas fonctionner correcte- ment.• Le débit binaire d’un fichier de film lisible est 20 Mbit/s. (uniquement, Motion JPEG : 10 Mbps)• Nous ne garantissons pas une lecture lissée de profils codés au niveau 4.1 ou supérieur dans la norme de codage H.264/AVC.• Le codec audio DTS n’est pas reconnu.• Un fichier de film dont la taille est supérieure à 30 Go est pas pris en charge en lecture.• Le fichier vidéo DivX et le fichier des sous-titres doivent être situés dans le même dossier.• Le nom d’un fichier vidéo et le nom du fichier de sous-titrage doivent être identiques pour qu’ils puissent être lus.• Lire une vidéo par via une connexion USB qui ne prenne pas en charge la haute vitesse peut ne pas fonctionner cor-rectement.• Les fichiers encodés avec la technique GMC (compensation globale de mouvements) risquent de ne pas être lus. • Lorsque vous regardez un film en utilisant la fonction Liste de films, vous pouvez régler l'image à l'aide des touches

Energy Saving et AV Mode de la télécommande. Le réglage par l'utilisateur n'est pas disponible pour chaque mode image.55

POUR UTILISER UN PÉRIPHÉRIQUE USB Fichier

Décodeur vidéo Codec audio

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB Composantes de l’écran

Remonte au répertoire supérieur

Page actuelle/Nombre total de

Touches correspondantes sur la

Contenu sous le dossier signalé

Page courante / total des pages

de contenu sous le dossier sig-

1 Page 1/1VidéoLecteur1Page 1/1 2

Vous pouvez également réglez l’USB dans le menu SOURCE. Modifier les numérosVers PhotoMode SélectionSortieSélectionner MARK LectureChanger de pageDéplacer P

003 001 002 004 005 006 • Certains fichiers peuvent

n'afficher leur image d’aperçu

• L'image d'aperçu des fich-

iers non reconnus ne peut

être affichée qu'en icône.

d'images binaires.57

POUR UTILISER UN PÉRIPHÉRIQUE USB Sélection du film

■ Lors de la lecture de fichiers contenant un film

• Utilisez le bouton P

pour naviguer sur la page

des titres de films.

Sélectionner le dossier ou le lecteur

Sélectionnez les titres de film de

Les fichiers de film sont lus. VERTE Appuyez plusieurs fois sur la touche de couleur VERTE pour alterner entre Photo et

Musique. JAUNE Une méthode pour visionner 5 grandes miniatures ou une liste simple.

BLEUE Conversion en Mode Sélection. EXIT Revenez au visionnage normal de la télévision.

► Appuyez sur le bouton PLAY

pour revenir au mode normal de lecture.

Utilisation de la télécommande Page 1/1VidéoLecteur1Page 1/1Modifier les numérosVers PhotoMode SélectionSortieSélectionner MARK LectureChanger de pageDéplacer P 051. Apple_ 02:30:25 003 001 002 004 005 00658

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB REMARQUE

►Dans le cas d'un fichier non compatible, un message indiquant que le fichier n'est pas pris en charge s'affiche. ■ Lors de la lecture des fichiers de film sélectionnés

1 Sélectionner le dossier ou le lecteur cible. 2 Sélectionnez les titres de film de votre choix. 3

ou BLEUE Conversion en Mode Sélection. 4 Sélectionnez le fichier vidéo souhaité. 5 Le fichier vidéo sélectionné est lu.• Si un ou plusieurs fichiers de film sont marqués, les titres de films marqués seront lus en séquence.Page VidéoLecteur1Page 1/1Sélectionner MARK SélectionnerChanger de pageDéplacer P Quitter le mode SélectionTout désélectionnerTout sélectionnerLire la sélectionSortie051. Apple_ 02:30:25ROUGE Mode Sélection

003 001 002 004 005 00659

POUR UTILISER UN PÉRIPHÉRIQUE USB ROUGE Lisez le fichier vidéo sélectionné.

Lorsque la lecture d'un fichier vidéo est terminée, le fichier sélectionné suivant est lu

automatiquement. VERTE Sélectionnez tous les fichiers vidéo à l'écran. JAUNE Désélectionnez tous les fichiers vidéo sélectionnés.

BLEUE Quittez l'option Mode Sélection. EXIT Revenez au visionnage normal de la télévision.

Utilisation de la télécommande

► Si vous choisissez "Oui" dans le menu à l'écran, lorsque vous lirez un fichier vidéo dont la lecture a été

interrompue, celle-ci reprendra là où elle s'était arrêtée.

► Si des fichiers de séries continues existent dans le dossier, le fichier suivant sera lu automatiquement. En

revanche, ce ne sera pas le cas si la fonction Répéter de l'option Liste de films est réglée sur Marche (voir

page 62) ou sur Lecture de la sélection.60

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

► 01:02:30 / 02:30:25 ◄► Définir les options.Définir les options de lecture vidéo.Définir les options vidéo.Définir les options audio.Fermer Utilisation de la fonction Movie List (Liste de films), lecture

► La modification des valeurs des options dans Vidéo n’affecte pas Photo ni Musique.

► Les valeurs d’option modifiées dans Photo List et Musique sont également modifiées dans Photo et Musique sauf pour Vidéo. ► Lors d’une relecture d’un fichier vidéo après un arrêt, cette lecture peut se faire à partir de l’endroit où celle- ci s’était arrêtée.OptionMasquerQ.MENU ■ ► II ◄◄ ►► SortieAccédez au menu Option.Sélectionnez Définir les options de lecture vidéo., Définir les options vidéo. ou Définir les options audio.. 1

POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Arrêtez la lecture du fichier vidéo.

► Appuyez sur le bouton PLAY

pour revenir au mode normal de lecture.

II Lors de la lecture, appuyez sur le bouton Pause (II).

■ Le téléviseur effectue un arrêt sur image.

■ Si, 10 minutes après avoir suspendu la lecture, vous n'avez appuyé sur aucune

touche de la télécommande, le téléviseur reprend la lecture normale.

■ Appuyez sur le bouton Pause (II) et utilisez le bouton FF(►►) pour avancer au

appuyez à plusieurs reprise sur le bouton REW(◄◄) pour retourner en arrière de

plus en plus rapidement ◄◄(x2)

-> ◄◄◄(x4) -> ◄◄◄◄(x8) ->◄◄◄◄◄(x16)

appuyez à plusieurs reprise sur le bouton FF(►►) pour avancer de plus en plus

rapidement ►►(x2)-> ►►►(x4) -> ►►►►(x8) ->►►►►►(x16) ->

■ En appuyant plusieurs fois sur ces boutons, vous augmentez la vitesse d’avance/

Accédez au menu Option.

Masquez le menu en mode plein écran.

■ Pour afficher de nouveau le menu en mode plein écran, appuyez sur la touche OK.

Revenez au visionnage normal de la télévision.

■ En appuyant sur le bouton

en cours de lecture, un curseur indiquant la

position apparaît à l’écran. ENERGY SAVING Appuyez sur le bouton ENERGY SAVING à plusieurs reprises pour augmenter la

luminosité de votre écran. (Voir la page 95)

AV MODE Appuyez sur le bouton AV MODE à plusieurs reprises pour sélectionner la source

désirée. (Voir la page 50)

Utilisation de la télécommande62

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

►Taille image : Sélectionnez le format

d’image de votre choix durant la lecture du

►Langue audio : Change le Groupe de

langues d’audio pour la lecture d’un film.

Les fichiers à piste audio unique ne peuvent

pas être sélectionnés.

►Langue des sous-titres

: Activer/désactiver

►Langue : Activé pour un sous-titre SMI

avec la possibilité de sélectionner la

langue du sous-titre.

►Page de codes : Choix de la police de

caractère du sous-titre. Si défini à la valeur

par défaut, la police de caractère du menu

général sera alors utilisée.

►Synchro : Règle le temps de synchronisa-

tion du sous-titre de -10 secs à +10 secs

par pas de 0,5 secs durant la lecture d’un

►Position : Change l’emplacement du

soustitre en haut ou en bas durant la lec-

►Taille : sélectionnez la taille des sous-titres

pendant la lecture d'un film.

►Répéter : Activez/désactivez la fonction de

répétition de lecture d’un film. Si cette

fonction est activée, la lecture du fichier

contenu dans le dossier sera répétée.

Même si la lecture répétée est arrêtée, la

lecture peut effectuer si le nom de fichier

est semblable au précédent fichier.

■ Lorsque vous sélectionnez Définir les options de lecture vidéo., Définir les options de lecture vidéo.CompletTaille image ◄ ► Langue audio 1

◄ ► Marche ◄ ► Langue des sous-titresPrécédent 0 ● Position ◄ ► Normal● Taille ◄ ►

0 ● Synchro ◄ ► Anglais● Langue ◄ ► Par défaut● Page de codes ◄ ► MarcheRépéter ◄ ►

►Seuls 10,000 blocs de synchronisation sont pris en charge dans le fichier de sous-titres.

► Lors de la lecture d'une vidéo, vous pouvez régler la taille de l'image en appuyant sur le bouton RATIO. Langue du sous-titreLangue de supportLatin1Anglais, espagnol, français, allemand, italien, suédois, finnois, hollandais, portugais, danois, roumain, norvé-gien, albanais, Gaélique, gallois, irlandais, catalan, valencienLatin2bosnien, polonais, croate, Tchèque, slovaque, slovène, serbe, hongroisLatin4Estonien, letton, lituanienCyrilliqueBulgare, macédonien, Russe, ukrainien, kazakh Grec

Grec TurqueTurque Sélectionnez Taille image, Langue

audio, Langue des sous-titres ou

Effectuer les réglages adéquats.

POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lorsque vous sélectionnez Définir les options vidéo., Définir les options vidéo.Préréglages d'image●Contraste DynamiquePrécédent● Rétro-éclairage 70● Luminosité 50● Couleur 60● Contraste 100 ◄►

Sélectionnez Préréglages d'image ou TruMotion.

Effectuer les réglages adéquats. (Voir la page 96 à 103)

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lorsque vous sélectionnez Définir les options audio., Définir les options audio.StandardPréréglages du son ◄ ► ArrêtVolume auto. ◄ ► ArrêtVoix nette IIBalance 0 ◄ ► Précédent LR

Sélectionnez Préréglages du son, Volume auto.,

Voix nette II ou Balance.

Effectuer les réglages adéquats. (Voir la page 107 à 111)

POUR UTILISER UN PÉRIPHÉRIQUE USB Composantes de l’écran

Vous pouvez afficher des fichiers de photo du périphérique de stockage USB.

Les images sont des exemples pour vous assister sur le fonctionnement de la TV.

Lorsque vous regardez une photo en utilisant la fonction Album photo, vous ne pouvez pas modifier le

LISTE DES PHOTOS Compatible avec les fichiers PHOTO (*.JPG)

Base de référence : 64 x 64 à 15360 x 8640

Progressif : 64 x 64 à 1920 x 1440

• Vous ne pouvez lire que les fichiers JPEG.

• Les fichiers non acceptés apparaissent sous la forme d’une icône prédéfinie.

Vous pouvez également réglez l’USB dans le menu SOURCE.

Remonte au répertoire supérieur

Page actuelle/Nombre total de

Touches correspondantes sur la

Contenu sous le dossier signalé

Page courante / total des pages

de contenu sous le dossier sig-

1 Page 1/1PhotoLecteur1Page 1/1 2

3 Modifier les numérosVers AudioMode SélectionSortieSélectionner MARK AfficherChanger de page Déplacer P

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB VERTE Appuyez plusieurs fois sur la touche de couleur VERTE pour alterner entre Musique

et Vidéo. JAUNE Une méthode pour visionner 5 grandes miniatures ou une liste simple.

BLEUE Conversion en Mode Sélection.

Revenez au visionnage normal de la télévision.

Utilisation de la télécommande

■ Lors de la lecture de fichiers contenant des photos

Sélectionner le dossier ou le lect-

Sélectionner les photos

Les fichiers de photos sont affi-

chés. • Utilisez la touche P

pour parcourir la page des photos.Page 1/1Photo Lecteur1Page 1/1Modifier les numérosVers AudioMode SélectionSortie Sélectionner MARK AfficherChanger de page Déplacer P

001 010 011 012 013 014 015 002

POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lorsque des fichiers de photos sélectionnés sont affichés

• Si ou plusieurs photos sont sélection-

nées, vous pouvez voir ces photos une

par une ou sous forme de diaporama.

• Si aucune photo n'est sélectionnée, vous

pouvez voir toutes les photos du dossier

individuellement ou les voir sous forme

d’un diaporama. Page 1/1PhotoLecteur1Page 1/1Sélectionner MARK SélectionnerChanger de pageDéplacer P Quitter le mode SélectionTout désélectionnerTout sélectionnerAfficher la sélectionSortieMode Sélection 1

Sélectionner le dossier ou le lecteur cible.

Sélectionner les photos sou-

BLEUE Conversion en Mode Sélection.

Sélectionnez le fichier photo

Le fichier photo sélectionné s'affiche.

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB ROUGE Affichez le fichier photo sélectionné. VERTE Sélectionnez tous les fichiers photo à l'écran. JAUNE Désélectionnez tous les fichiers photo sélectionnés.

BLEUE Quittez l'option Mode Sélection.

Revenez au visionnage normal de la télévision.

Utilisation de la télécommande69

POUR UTILISER UN PÉRIPHÉRIQUE USB Visualisation des photos

Le fonctionnement détaillé est disponible sur l'écran d'affichage de la photo en plein écran.

• Utilisez la touche P pour parcourir la page des photos. 1

Sélectionner le dossier ou le lecteur

Sélectionner les photos

La photo sélectionnée en plein

écran. Le format d'image d'une photo peut modifier la taille de la photo affichée en plein écran.Appuyez sur le bouton EXIT pour retourner sur l’écran du menu précédent. • Appuyez sur le bouton EXIT pour revenir à Photo.

• Appuyez sur le bouton BACK pour faire disparaître Help OSD. 01_a.jpg2008/12/101920 x 1080479 KBPage 1/1PhotoLecteur1Page 1/1Modifier les numérosVers AudioMode SélectionSortieSélectionner MARK AfficherChanger de page Déplacer P Diaporama ►

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB • Utilisez les touches pour sélectionner la photo précédente ou suivante.• Utilisez les touches

pour sélectionner et contrôler le menu sur le plein écran. 4

►Diaporama : si aucune image n'est sélectionnée, toutes

les photos du dossier en cours sont affichées au cours du

diaporama. Si certaines photos sont sélectionnées, celles-

ci sont présentées sous la forme d’un diaporama.

■ Réglez le temps d’intervalle du diaporama dans Option.

► Musique (Musique en fond sonore) : écoutez de la musique

pendant que vous visionnez les photos en plein écran.

■ Définissez le périphérique Musique et l’album dans

Options avant d’utiliser cette fonction.

■ Vous pouvez régler Option à l’aide du bouton Q.MENU

ou MENU de la télécommande.

꘤ (Pivoter) : fait pivoter les photos.

■ Permet de faire pivoter la photo de 90°, 180°, 270°, 360°

dans le sens des aiguilles d’une montre.

■ La rotation est impossible lorsque la largeur de l'image

dépasse la hauteur acceptée. ► (ZOOM AVANT) : Visualiser la photo en zoomant dessus 2

: Appuyez sur le bouton ENERGY SAVING à plusieurs

reprises pour augmenter la

luminosité de votre écran. (Voir

► Option : Définit les valeurs de Vitesse du diaporama et de

■ Utilisez le bouton , puis le bouton OK pour

définir des valeurs. Appuyez sur OK pour enregistrer les

■ Vous ne pouvez pas changer l'option Dos. Musique pen-

dant l'utilisation du périphérique Musique.

► Masquer : masque le menu en mode plein écran.

■ Pour voir à nouveau le menu sur le plein écran, appuyez

sur la touche OK pour l’afficher. Appuyez sur le bouton EXIT pour revenir à Photo. 2/13

◄► Définir les options.Définir les options de visualisation des photos.Définir les options vidéo.Définir les options audio.Fermer Utilisation de la fonction Photo List

► La modification des valeurs des options dans Vidéo n’affecte pas Photo ni Musique.

► Les valeurs d’option modifiées dans Photo List et Musique sont également modifiées dans Photo et

Musique sauf pour Vidéo. Diaporama ►

■ MasquerOptionQ.MENUSortie Accédez au menu Option.

Sélectionnez Définir les options de visualisation

des photos., Définir les options vidéo. ou Définir

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lorsque vous sélectionnez Définir les options de visualisation des photos., Lecteur1PrécédentDéfinir les options de visualisation des photos.MusiqueRapideVitesse diapo ◄ ► Marche● Répéter ◄ ► Arrêt● Aléatoire ◄ ►

Sélectionnez Vitesse diapo ou Musique.

Effectuer les réglages adéquats.

POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélectionnez Préréglages d'image ou TruMotion.

Effectuer les réglages adéquats. (Voir la page 96 à 103)

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélectionnez Préréglages du son, Volume auto.,

Voix nette II ou Balance.

Effectuer les réglages adéquats. (Voir la page 107 à 111)

POUR UTILISER UN PÉRIPHÉRIQUE USB LISTE DE MUSIQUE Vous pouvez jouer des fichiers de musique du périphérique de stockage USB.

Les fichiers audio achetés (*.MP3) peuvent contenir des restrictions de droits d'auteur.

Il est possible que la lecture de ces fichiers ne soit pas prise en charge par ce modèle.

Les fichiers audio contenus sur votre périphérique USB peuvent être lus par cet appareil.

L'affichage à l'écran (OSD) peut différer de celui de votre téléviseur. Les images sont fournies à titre

d'exemple pour faciliter votre utilisation du téléviseur.

Fichiers musicaux (*.MP3) pris en charge

Débit binaire entre 32 et 320 Kbit/s

• Taux d'échantillonnage MPEG1 couche 3 : 32 kHz, 44,1 kHz, 48 kHz.

• Taux d'échantillonnage MPEG2 couche 3 : 16 kHz, 22,05 kHz, 24 kHz

• Taux d'échantillonnage MPEG2.5 couche 3 : 8 kHz, 11,025 kHz, 12 kHz

Composantes de l’écran Page 1/1MusiqueLecteur1Page 1/1001. - B01.mp300:00002. - B02.mp300:00003. - B03.mp300:00004. - B04.mp300:00005. - B05.mp300:00 Prévisualisation : s’il existe une

pochette de l’album (Album Art

Image), celle-ci est affichée.

Remonte au répertoire supérieur

Page actuelle/Nombre total de

Touches correspondantes sur

Contenu sous le dossier signalé

Page courante / total des pages

de contenu sous le dossier signalé

Sélectionner Musique.

Vous pouvez également réglez l’USB dans le menu SOURCE.

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB Sélection de musique

■ Lors de la lecture de fichiers contenant une musique

Sélectionner le dossier ou le lecteur

Sélectionner les musiques

Les fichiers de musique sont lus.

Utilisez le bouton P pour naviguer de haut en bas dans la page de musique. Page 1/1MusiqueLecteur1Page 1/1Sélectionner MARK LectureChanger de pageDéplacer P VERTE Appuyez plusieurs fois sur la touche de couleur VERTE pour alterner entre Vidéo et

Photo. JAUNE Une méthode pour visionner 5 grandes miniatures ou une liste simple.

BLEUE Conversion en Mode Sélection.

Revenez au visionnage normal de la télévision.

Utilisation de la télécommande Modifier les numérosMode SélectionSortieVers Vidéo77

POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lors de la lecture des fichiers de musique sélectionnés

Sélectionner le dossier ou le lecteur

Sélectionner les musiques

Sélectionnez le fichier de

Le fichier de musique sélectionné est lu. Page 1/1MusiqueLecteur1Page 1/1Sélectionner MARK SélectionnerChanger de pageDéplacer P

• Lorsqu'un ou plusieurs fichiers audio sont

sélectionnés, les titres marqués sont lus dans

l'ordre. Par exemple, si vous ne voulez

écouter qu'une seule chanson de manière

répétée, sélectionnez-la et lancez la lecture.

Si aucun titre n'est sélectionné, tous les titres

du dossier seront lus à la suite.

• Pour activer une lecture aléatoire (Random),

vous devez définir Option->Définir les

options de lecture audio.->Aléatoire à

Marche. Quitter le mode SélectionTout désélectionnerTout sélectionnerLire la sélectionSortieMode Sélection ROUGE 001. - B01.mp300:00002. - B02.mp300:00003. - B03.mp300:00004. - B04.mp300:00005. - B05.mp300:0078

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB ROUGE Affichez le fichier de musique sélectionné. VERTE Sélectionnez tous les fichiers de musique à l'écran. JAUNE Désélectionnez tous les fichiers de musique sélectionnés.

BLEUE Quittez l'option Mode Sélection.

Revenez au visionnage normal de la télévision.

Utilisation de la télécommande79

POUR UTILISER UN PÉRIPHÉRIQUE USB Définir les options.Définir les options de lecture audio.Définir les options audio.FermerPage 1/1MusiqueLecteur1Page 1/13 Fichier(s) sélectionné(s)004. - B04.mp300:00005. - B05.mp300:00006. - B06.mp300:00007. - B07.mp300:00008. - B08.mp300:00005. - B05.mp3 ►

Utilisation de la fonction Music List, lecture

► La modification des valeurs des options dans Vidéo n’affecte pas Photo ni Musique.

► Les valeurs d’option modifiées dans Photo List et Musique sont également modifiées dans Photo et

Musique sauf pour Vidéo. MasquerSortieOptionQ.MENULecture avec photo ■

Accédez au menu Option.

Sélectionnez Définir les options de lecture

audio. ou Définir les options audio.

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB Utilisation de la télécommande

■ Arrêtez la lecture du fichier de musique.

► Appuyez sur le bouton PLAY

pour revenir au mode normal de lecture.

II Lorsque vous appuyez sur la touche Pause

pendant la lecture du fichier, la lec-

ture sera suspendue.

Appuyez de nouveau sur la touche Pause

pour reprendre la lecture.

◄◄ / ►► Lors de la lecture,

Lorsque vous appuyez sur la touche REW

, le fichier de musique précédent

Lorsque vous appuyez sur la touche FF

, le fichier de musique suivant sera lu. VERTE Démarrez la lecture des fichiers de musique sélectionnés, puis accédez à la fonction

Photo. ENERGY SAVING Appuyez sur le bouton ENERGY SAVING à plusieurs reprises pour augmenter la

de votre écran. (Voir la page 95)

L'option Éteint/Écran désactivé fonctionne à partir des menus Liste de films, Liste de

photos et Liste de musique.

Accédez au menu Option.

■ Lorsque vous appuyez sur la touche Back pendant la lecture de la musique, le

lecteur musical sera masqué et seule la liste de musique s'affichera.

■ Lorsque vous appuyez sur la touche Exit pendant que le lecteur musical est affi-

ché, seule la musique sera interrompue. Le lecteur restera affiché.

■ Lorsque vous appuyez sur la touche Exit pendant que la musique est arrêtée ou

que le lecteur musical est masqué, le lecteur disparaît et vous revenez au vision-

nage normal de la télévision.

■ Lorsque vous appuyez sur la touche

pendant la lecture, un curseur indiquant

la position peut s'afficher.81

POUR UTILISER UN PÉRIPHÉRIQUE USB

■ Lorsque vous sélectionnez Définir les options de lecture audio., Précédent Définir les options de lecture audio. MarcheRépéter ◄ ► ArrêtAléatoire ◄ ►

Sélectionnez Répéter ou Aléatoire.

Effectuer les réglages adéquats.

POUR UTILISER UN PÉRIPHÉRIQUE USB POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélectionnez Préréglages du son, Volume auto.,

Voix nette II ou Balance.

Effectuer les réglages adéquats. (Voir la page 107 à 111)

POUR UTILISER UN PÉRIPHÉRIQUE USB REMARQUE

►Les titres endommagés ou corrompus ne sont pas lus, et ils affichent 00:00 comme durée de

►Les titres téléchargés depuis un service payant avec protection des droits d'auteur ne démarrent

pas, et ils affichent des informations inappropriées comme durée de lecture.

►Si vous appuyez sur la touche OK ou

■, l'économiseur d'écran s'arrête.

►Les touches de lecture (►), pause (II),

■ , ►►, ◄◄ de la télécommande sont également dis-

ponibles dans ce mode.

►Vous pouvez utiliser la touche ►► pour sélectionner le morceau suivant et la touche ◄◄ pour

sélectionner le morceau précédent.

■ Si vous n'appuyez sur aucune touche pendant un certain

temps lors de la lecture, la boîte d'informations de lecture

(montrée ci-dessous) s'affichera comme économiseur d'écran.

Qu'est-ce qu'un économiseur d'écran ?

L'économiseur d'écran sert à éviter que des points de l'écran

ne se figent lorsqu'une image reste affichée à l'écran de

(19/22/26/32LE3***, 32/37/42LE4***, 22/26LE5***, 32/37/42/47/55LE5***, 32/42/46/52/60LD56**, 32/37/42/47LD46**, 32/42/46/52/60LD555, 32/3742/47LD455, 19/22/26/32LD355, 19/22/26/32LD356, 19/22/26/32LD345, 19/22/26/32LD346 32/37/42/47LD425, 32/37/42/47LD426, 26/32LD335, 26/32LD336

uniquement)Confirmez le numéro du code d'enregistrement DivX du téléviseur. En utilisant le numéro d'enregistrement, il est possible de louer ou d'acheter des films sur le site www.divx.com/vod.Il est impossible de lire des fichiers DivX loués ou achetés avec un code d'enregistrement DivX d'un autre téléviseur. (Seuls les fichiers DivX correspondant au code d'enregistrement du téléviseur acheté peuvent être lus.) REMARQUE ►La prise en charge des fichiers de film est la suivantesRésolution : sous 1920x1080 WxH pixelsVitesse de défilement de film : sous 30 images/sec (1920x1080), sous 60 images/sec (sous 1280x720) ►Codec vidéo : MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1, Xvid 1.10-beta2, JPEG, VC1, Sorenson H.263/H.264.• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.Vous devez enregistrer votre périphérique pour lire les vidéos DivX protégées.Code d'enregistrement : **********Enregistrement sur http://vod.divx.comFermerVidéo MusiquePhotoMes médiasSortieOption 1 Sélectionnez Mes médias.BLEUE 2 Sélectionnez Code enreg. DivX. 3 Affichez le code d'enregistrement DivX. Précédent

Code enreg. DivX Désactivation À propos des vidéos DivX : DivX® est un format vidéo numérique créé par DivX, Inc.Cet appareil est officiellement certifié DivX et peut donc lire les vidéos DivX.Pour plus d'informations et pour obtenir des outils logiciels permettant de con-vertir vos fichiers en vidéos DivX, consultez le site www.divx.com.À propos des vidéos à la demande DivX : Vous devez enregistrer cet appareil certifié DivX® pour pouvoir lire le contenu de vidéos à la demande (VOD) DivX.Pour générer le code d'enregistrement, accédez à la section DivX VOD du menu de réglage.Accédez ensuite au site vod.divx.com et renseignez ce code pour terminer le processus d'enregistrement et obtenir plus d'informations sur les vidéos DivX à la demande."Certifié DivX pour lire des vidéos DivX jusqu'à la résolution HD 1080p, y com-pris le contenu premium."“Pat. 7,295,673; 7,460,668; 7,515,710; 7,519,274”OK( ) pour afficher la liste des photos sur USB.85

POUR UTILISER UN PÉRIPHÉRIQUE USB DÉSACTIVATION

La désactivation a pour objet de permettre la désactivation de périphériques pour des utilisateurs

ayant activé l’ensemble des périphériques disponibles via le serveur Web et se voient dans

l’impossibilité d’en activer d’autres.

DivX VOD permet au consommateur d’activer jusqu’à 6 périphériques sous un même compte, toute-

fois pour remplacer ou désactiver l’un ces de ces périphériques, celui-ci doit contacter l’assistance

DivX pour demande une suppression. Cette fonction permet désormais aux consommateurs de désac-

tiver par eux-même et par conséquent de mieux gérer leurs périphériques DivX VOD. Code d'annulation de l'enregistrement : ********Annulation de l'enreg. sur http://vod.divx.comPoursuivre l'enregistrement ?Vidéo MusiquePhotoMes médiasSortieOption 1

Sélectionnez Mes médias.

Sélectionnez Désactivation.

Affichez la désactivation. PrécédentCode enreg. DivXDésactivationOui NonOK( ) pour afficher la liste des photos sur USB. • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.86

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE)

(EN MODE NUMÉRIQUE UNIQUEMENT)

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options

d'affichage disponibles.

Le guide de programmes électronique vous donne des informations, telles que la liste des programmes,

l'heure de début et l'heure

de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des

informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendent

des moyens de radiodiffusion).

Cette fonction peut être utilisée uniquement si les radiodiffuseurs transmettent les informations du guide de

programmes électronique.

Vous devez régler l'option Horloge dans le menu Heure avant de pouvoir utiliser le guide des programmes

Le guide des programmes numérique affiche le détail des programmes sur huit jours.

Affiche les informations relatives au programme actuel

Affiché avec un programme TV ou DTV. S'affiche avec un programme télétexte.

S'afﬁ che avec un programme radio. S'affiche avec un programme sous-titré.

S'affiche avec un programme MHEG. S'affiche avec un programme crypté.

S'affiche avec un programme HE-AAC.

S'affiche avec un programme Dolby Digital.

formats d’écran des programmes télévisés.

S'affiche avec un programme Dolby

formats d’écran des programmes télévisés.

576i/p, 720p, 1080i/p : Résolution des programmes

Un programme diffusé avec l’icône peut ne pas être affiché dans Monitor Out selon la nature des infor-

sts. 21:00 00:00 Variété/Jeu divers ► Regarder► SuivantChanger de chaîne ►

Une fenêtre de réglage d’enregistrement/rappel

Sélectionnez le mode de réglage Timer Record/

Affiche les informations des autres programmes.87

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

Activation/désactivation du guide de programmes électronique

Sélection d'un programme

Activer ou désactiver l’EPG.

Sélectionner le programme

Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant)

Vous pouvez visualiser le programme en cours de diffusion et celui programmé à la suite.

ROUGE Changer le mode EPG.

JAUNE Entrez dans le mode Planification.

BLEUE Entrez dans le mode Liste de planification.

Lorsque vous sélectionnez ‘Maintenant’,

vous passez au programme sélectionné

Lorsque vous sélectionnez ‘Suivant’, une

fenêtre de réservation apparaît.

Sélectionner NOW (programme en cours)

ou NEXT (programme suivant).

Sélectionner le programme de diffusion.

Page précédente/suivante.

Sélectionnez un programme DTV (TV

Activer ou désactiver les informations

détaillées. Guide de programmes TOUT MAINTENANTSUIVANT1 YLE TV1

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

Signification des touches en mode Guide sur 8 jours

ROUGE Changer le mode EPG. VERTE Entrer le mode de réglage Date. JAUNE Entrez dans le mode Planification.

BLEUE Entrez dans le mode Liste de planification.

Lorsque vous sélectionnez ‘Programme

en cours de diffusion’, vous passez au

programme sélectionné et EPG disparaît

Lorsque vous sélectionnez ‘Prochain

programme diffusé’, une fenêtre de

réservation apparaît.

Sélectionnez Programme.

Sélectionner le programme de diffusion.

Page précédente/suivante.

Sélectionnez un programme DTV (TV

Activer ou désactiver les informations

détaillées. Guide de programmes1 YLE TV12 YLE TV24 TV..5 YLE FST6 CNN8 YLE24 ▼

▲ Kungskonsumente Mint Extra The Drum TV2: Farmen

Liste de planification

Signification des touches en mode Modification date

Signification des touches dans la boîte de description détaillée

DTV 1 YLE TV1 25 25 Nov. 2008 10:05Fia World Touring Car ChanpionshipMar. 25 Nov. 2008 10:05 12:40Fia ChampionMiss Gotto's Haunted house/Cry of The Swamp; Miss Gotto's Haunted house/Cry of The Swamp; Miss Gotto's Haunted house/Cry of The Swamp; Miss Gotto's Haunted house/Cry of The Swamp; Miss Gotto's Haunted house/Cry of The Swamp; Miss Gotto's Haunted house/Cry of The Swamp; Rappeler

Fermer Changement dateQuitter date Activer ou désactiver les informations détaillées.

Texte précédent/suivant

Sélectionnez le mode de réglage Timer Record/

Désactiver le mode de

Passer à la date sélectionnée.

Sélectionner une date.

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

Signification des touches en mode de réglage Enregistrement/Rappel

Permet de régler l'heure de début et de fin de l'enregistrement et de régler un rappel uniquement pour

une heure de début, l'heure de fin étant grisée.

Cette fonction est disponible uniquement lorsque l'appareil d'enregistrement utilisant un signal de

commande d'enregistrement sur la broche 8 est raccordé à la borne de sortie TV-OUT (AV1) à l'aide

La fonction d'enregistrement est prise en charge uniquement dans le mode numérique, et non dans le

Arrêtez le mode Planification.

Sélectionnez le réglage de fonction Remind

Sélectionnez Type, Start Time, End time ou

JAUNE Passer au mode Guide.

BLEUE Changez pour le mode Liste de planification.

Enregistrer la fonction Enregistrer/Rappeler

horloge. PlanificationSortieDéplacerGuide de programmes Liste de planification OK Mer. 12 Août 2009 13:46Sélectionnez la date à planifier. Dim. 09 10 11Lun. Mar. Mer. Jeu. Ven. Sam. 12 13 14 15 222905212804202703192602182501172431 16

30 Mer. 12 Août 2009No Liste de planification OK RetourSélectionnez un type d'agenda ▼

▲ Heure de début Type

DTV 801 ANTV D... Heure de fin Chaîne 15 : 09

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

Fonction des boutons en mode Liste planifiée

Si vous avez créé une liste de programmation, une émission programmée s'affiche à l'heure program-

mée même lorsque vous êtes en train de regarder une autre émission.

Un élément en cours d'enregistrement ne peut pas être modifié ni supprimé.

JAUNE Changez pour le mode Planification.

Passer au mode Guide.

Arrêtez Liste de planification.

Sélectionnez l’option de votre choix

(Modifier/Supprimer/Supprimer tout).

Sélectionnez Programme.

Page précédente/suivante. TitreRépéterDate de début6 May 16:00 Friend16 May 18:00 Friend2Heure de débutPlanification Guide de programmesPage1/1Ven. 6 Avril 2007 15:09SortieModifier/Supprimer

DTV 19 Dave(Ven.)06/05/200716:00Changer de page P Déplacer ꔀ

Liste de planification ModifySupprimerSupprimer toutFermerModifier ►

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE• 16:9La sélection de ce format d’image vous permet de visionner une image horizontalement, en proportion linéaire, pour occuper complètement l’écran (utile pour visionner des DVD au format 4:3).• Signal originalLa Sélection Suivante vous permettra de voir une image de meilleure qualité sans perdre l’image de base dans celle de haute définition. Important : si votre image d'origine contient du bruit, ce bruit sera visible sur les côtés.• OriginalQuand votre téléviseur reçoit un signal d'écranlarge, cette option s'adapte automatiquement au format d'image envoyé.• Écran largeLorsque le téléviseur reçoit le signal d'écran large, vous pouvez régler l'image horizontale-ment ou verticalement, dans des proportions linéaires, de sorte à remplir tout l'écran. Les vidéos 4:3 et 14:9 sont acceptées en mode plein écran sans aucune distorsion via l’entrée DTV.

RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) Vous pouvez regarder l'écran dans plusieurs formats d'image : 16:9, Signal original, Original, Écran large, 4:3, 14:9, Zoom et Zoom cinéma.Si une image figée est affichée à l’écran pendant une période prolongée, il est possible qu’elle s’incruste à l’écran et reste visible.Vous pouvez régler la proportion d’agrandissement à l’aide des touches .Cette fonction est disponible dans les signaux suivants. Signal original

Original • Vous pouvez également régler l'option Format de l'image dans le menu IMAGE.• Pour définir les paramètres du zoom, sélection-nez 14/9, Zoom et Zoom cinéma dans le menu Format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide. 1 Sélectionner Format de l'image. 2 Sélectionner le format d’image souhaité. Écran large93

La sélection suivante vous permettra d'afficher

une image au un rapport hauteur/largeur

Cette option vous permet de visionner une

image au format 14/9 ou un programme TV au

mode 14/9. L’écran 14:9 est visualisé sur la

même manière qu’en mode 4:3, mais avec un

déplacement vers le haut et le bas.

Permet de visionner l'image en plein écran,

Cependant, les parties supérieure et inférieure

de l’image seront tronquées.

Choisissez la fonction Cinema Zoom (Zoom

Cinéma) pour agrandir l’image à la position

Remarque : lors de l’agrandissement ou de la

diminution de l’image, l’image peut être défor-

Bouton ◄ ou ► : Règle la proportion

d’agrandissement de la fonction Cinema Zoom.

La plage de réglage est comprise entre 1 et 16.

Bouton ▼ ou ▲ : Déplace l’écran.

► Vous ne pouvez sélectionner que 4:3, 16:9 (Large), 14:9, Zoom, Cinema Zoom (Zoom cinéma) en mode

► Vous ne pouvez sélectionner les formats d'image 4:3, Original, 16:9 (Large), 14:9, Zoom, Cinema Zoom

(Zoom cinéma) qu'avec le mode HDMI.

► Vous pouvez sélectionner uniquement le format 4:3, 16:9 (Large) dans le mode RGB-PC, HDMI-PC.

► En mode DTV/HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible.

► En mode Analogique/DTV/AV/Péritel, pour pouvez accéder à la fonction Écran large.94

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE ASSISTANT D’IMAGE Cette fonction permet un réglage de la qualité de l’image à partir de l’image d’origine.Elle permet un étalonnage de la qualité de l’écran par un réglage du niveau de noir et de blanc, etc.Des utilisateurs classiques peuvent calibrer la qualité de l’écran en suivant facilement chacune des étapes.Si vous réglez l’image à Low (Bas), Recommended (Recommandé) ou High (Élevé), vous pouvez voir la modification comme un exemple.Avec le mode RGB-PC/HDMI-PC/DVI-PC, les modifications apportées aux valeurs Couleur, Teinte et Netteté horizontale/ verticale ne sont pas appliquées.Assistant d'ImageAvec l'Assistant d'Image, vous pouvez régler la qualité de l'image d'origine. SuivantPrécédent• Si vous abandonnez le paramétrage avant l’étape finale, les modifica-tions ne sont pas appliquées.• La valeur du réglage est enregistrée sous Expert1.• Une fois la qualité de l’image établie par l’Assistant d’image (Picture Wizard), la fonction d’économie d’énergie (Energy Saving) change pour Off (désactivée).• Si le réglage de qualité d'image Expert1 est modifié, utilisez l'option Réglage usine avant d'utiliser la fonction Assistant d’Image pour réinitialiser le réglage de qualité d'image. • Standard : mode permettant d’utiliser la qualité d’image stan-dard. • Personnalisé : mode permettant d’utiliser le réglage favori de l’utilisateur en termes de qualité d’image au lieu du réglage stan-dard. 1 Sélectionner IMAGE. 2 Sélectionnez Assistant d’Image. 3 Réglez le Standard(Niveau noir, Niveau de blanc, Teinte, Couleur, Netteté horizontale, Netteté verticale, Rétro-éclairage) ou Personnalisé(Niveau noir, Niveau de blanc, Teinte, Couleur, Netteté, Contraste Dynamique, T° couleur , Rétro-éclairage). 4 Sélectionnez une source d’entrée pour appliquer les réglages. 5

OK Dép. ● Format de l'image : 16:9 ● Assistant d'Image ● Économie d'énergie : Arrêt● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.95

ÉCONOMIE D'ÉNERGIE Cette fonction réduit la consommation d’énergie du téléviseur.

Le réglage d'usine par défaut correspond à un niveau de confort pour le visionnement à domicile.

Vous pouvez augmenter la luminosité de l'écran en réglant le niveau dans Energy Saving (Économie

d'énergie) ou Picture Mode (Mode image).

En réglant l'économie d'énergie dans le mode MHEG, le paramètre d’économie d'énergie est appliqué

après la fin du mode MHEG.

La sélection de "Désactiver l’écran" lorsqu’un canal de station de radio est réglé réduira la consom-

• Si vous sélectionnez Désactiver l'écran, l’écran se met hors tension après 3 secondes et Désactiver

• Si vous réglez à « Économie d’énergie-Automatique, Maximum », la fonction de Rétroéclairage est

• Vous pouvez également régler cette fonction en sélectionnant le bouton Économie d’énergie sur la

• Lorsque Auto est sélectionné, la fonction Backlight (rétro-éclairage) est réglée automatiquement au

travers d’un capteur intelligent qui prend en compte les conditions environnantes, si le capteur en est

équipé. (32/42/46/52/60LD5

Sélectionnez Automatique(32/42/46/52/60LD5

uniquement)., Arrêt, Mimimum,

Moyen, Maximum ou Désactiver l’écran.

OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● ꕊ Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

70 IMAGE● Économie d'énergie : Arrêt OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● ꕊ Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

é 70 IMAGE ● Économie d'énergie : Arrêt AutomatiqueArrêtMinimumMoyenMaximumDésactiver l'écranArrêt ►

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE RÉGLAGES PRÉDÉFINIS DE L'IMAGE Mode image – Réglages prédéfinis Vif Renforce le contraste, la luminosité, la couleur et la netteté des images vivid.Standard Statut d’affichage de l’écran le plus général.Cinéma Optimise la vidéo pour regarder des films.Sport Optimise la vidéo pour regarder des événements sportifs.Jeux ptimise la vidéo pour jouer à des jeux vidéo. • L'option Préréglages d'image permet de régler le téléviseur de façon à obtenir une image parfaite. Sélectionnez la valeur prédéfinie dans l'option Préréglages d'image selon la catégorie du pro-gramme.• Lorsque le capteur intelligent est actif, l'image la plus adaptée est réglée automatiquement en fonction de l'éclairage ambiant .• Vous pouvez également définir les préréglages d'image dans le menu rapide (Q. Menu). • Capteur intelligent : Règle l'image en fonction de l'éclairage ambiant.

1 Sélectionner IMAGE. 2 Sélectionner Préréglages d’image. 3 Sélectionner Capteur intelligent (32/42/46/52/60LD5 ***

, 32LE3 *** , 32/37/42LE4 *** , 32/37/42/47/55LE5 *** unique- ment), Vif, Standard, Cinéma, Sport ou Jeux.

OK Dép. ● Format de l'image : 16:9● Assistant d'Image● Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

70 IMAGE● Préréglages d'image : Standard OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● Économie d'énergie : Arrêt

● Préréglages d'image : Standard

• Rétro-éclairage 70 • Contraste 100 • Luminosité 50

70 IMAGE● Préréglages d'image : Standard ►

► Capteur intelligent Vif StandardCinémaSport Jeux

Expert1 Expert2Standard• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►

RÉGLAGES DE L'IMAGE RÉGLAGE MANUEL DE L'IMAGE Mode image - Option Utilisateur Rétro-éclairagePour définir la luminosité de l’écran, régler la luminosité du panneau d’affichage LCD.Réglage du rétro-éclairage si un réglage de la luminosité de l’appareil est recommandé.ContrasteRègle le niveau du signal entre le noir et le blanc de l’image. Vous pouvez utiliser Contraste si la partie lumineuse de l’image est saturée.LuminositéRègle le niveau de base du signal de l’image.NettetéRègle le niveau de netteté des coins entre les zones claires et foncées de l’image. Plus le niveau est bas, plus l’image est nette.CouleurRègle l’intensité de toutes les couleurs.TeinteRègle l'équilibre entre les niveaux de rouge et de vert.T° couleurRéglez vers la gauche pour accentuer la composante rouge de l'image ou vers la droite pour accentuer la composante bleue. Il est impossible d'utiliser cette fonction en mode Capteur intelligent. (32/42/46/52/60LD5

, 32/37/42LE4 *** , 32/37/42/47/55LE5 *** uniquement).• Avantage de l’utilisation du rétro-éclairage- La consommation d’électricité est réduite jusqu’à 60 %.- La luminosité du noir est réduite. (Comme le noir a une profondeur accrue, vous bénéficiez d’une définition d’une meilleure qualité.)- Vous pouvez régler la luminosité en con-servant la résolution du signal d’origine. REMARQUE

►Vous ne pouvez pas régler la couleur, la netteté ou la teinte en mode RVB-PC/HDMI-PC.

►Lorsque Expert 1 ou Expert 2 est sélectionné, vous pouvez sélectionner Rétro-éclairage Contrast (Contraste), Brightness (Luminosité), H Sharpness (Netteté H), V Sharpness (Netteté V), Colour (Couleur) ou Tint (Teinte). 1 Sélectionner IMAGE. 2 Sélectionner Préréglages d’image. 3 Sélectionner Vif, Standard, Cinéma, Sport ou Jeux. 4 Sélectionner Rétro-éclairage, Contraste, Luminosité, Netteté, Couleur, Teinte. ou T° couleur. 5 Effectuer les réglagesadéquats. OK Dép. ● Format de l'image : 16:9● Assistant d'Image● Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

é 70 IMAGE● Préréglages d'image : Standard OK Dép. ● Format de l'image : 16:9● Assistant d'Image● Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

70 IMAGE● Préréglages d'image : StandardCapteur intelligent Vif StandardCinémaSport Jeux ꕋ Expert1ꕋ Expert2Standard ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►

é 70 • Couleur 60 • Teinte 0 • T° couleur • Contrôle avancé • Réglage usine• TruMotion• ÉcranRGWC • Contrôle avancé TECHNOLOGIE D'OPTIMISATION DE L'IMAGE Vous pouvez étalonner l'écran pour chaque mode d'image ou régler la valeur de vidéo en fonction de l'écran vidéo spécifique.Vous pouvez régler une valeur de vidéo différente pour chaque entrée.Pour rétablir les paramètres d'usine par défaut après avoir modifié chaque mode vidéo, exécutez la fonction "Réglage usine" pour chaque mode d'image.L'image peut être différente de celle affichée sur votre téléviseur. 1 Sélectionner IMAGE. 2 Sélectionner Contrôle avancé. 3 Sélectionnez l'option de votre choix : Contraste Dynamique, Couleur Dynamique, Clear White, Couleur habillage,

Réduction du bruit, Réd. num. bruit, Gamma, Niveau noir, Protection des yeux,

Cinéma réel, Gamme de couleurs ou xvYCC. (Voir la page 100 à 101)

4 Effectuer les réglages adéquats.Contraste Dynamique◄ Moyen

► Couleur DynamiqueMoyenCouleur habillage 0 Réduction du bruitMoyenRéd. num. bruitMoyenNiveau noirAutomatiqueClear WhiteArrêtGammaMoyenFermer ▼

é0 • Couleur 60 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Contrôle avancé ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.99

RÉGLAGES DE L'IMAGE CONTRÔLE EXPERT DE L'IMAGE En segmentant les catégories, Expert1 et Expert2 offrent davantage de catégories que les utilisateurs

peuvent définir comme ils le souhaitent, pour une qualité d’image optimale.

Ceci permet également à un professionnel d’optimiser les performances du téléviseur à l’aide de

L'image peut être différente de celle affichée sur votre téléviseur.

OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● Économie d'énergie : Arrêt

● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 90 • Luminosité 50

70 IMAGE● Préréglages d'image : Expert1

70 • Netteté V 60 • Couleur 60 • Teinte 0 • Contrôle avancé • Réglage usine• TruMotion• ÉcranRG • Contrôle expertContraste Dynamique◄ Moyen

► Réduction du bruitMoyenRéd. num. bruitMoyenNiveau noirAutomatiqueCinéma réelMarcheAmélioration des bordsModèle Expert Haut ArrêtxvYCCAutomatiqueGamme de couleurs EBU Fermer ▼ Capteur intelligent Vif StandardCinémaSport Jeux ꕋ Expert1 Expert2 Expert1 1

Sélectionner Préréglages d’image.

Sélectionner Expert1 ou Expert2..

Sélectionner Contrôle expert.

Sélectionner la source souhaitée.

Effectuer les réglages adéquats.

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

*Cet accessoire n'est pas disponible pour tous les modèles.

(Arrêt/Bas/Moyen/Haut)

■ Permet de régler le contraste pour qu'il reste au meilleur niveau en fonction

de la luminosité de l'écran. L’image est améliorée en éclaircissant les parties

claires et en fonçant les parties sombres.

■ Permet de régler les couleurs de l'écran pour qu'elles paraissent plus vives,

plus riches et plus claires. Cette fonction améliore la teinte, la saturation et la

luminosité, de sorte que le rouge, le bleu, le vert et le blanc semblent plus

■ Permet de régler les couleurs pour une meilleure restitution des tons chair.

(Arrêt/Bas/Moyen/Haut/

analogique uniquement))

■ Permet de réduire les bruits parasites à l'écran sans compromettre la qualité

(Bas/Moyen/Haut/Arrêt)

■ Réduit le bruit de la vidéo compressée au format MPEG.

(Contrôle avancé: Bas/

■ Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen

• Bas/1.9 : Éclaircit la zone de niveau sombre et grise de l’image.

• Moyen/2.2 : Exprime les niveaux d’image d’origine.

• Haut/2.4: Assombrit la zone de niveau foncée et grise de l’image.

• Bas : L'image de l'écran devient s’assombrit.

• Haut : L'image de l'écran devient plus lumineuse.

• Automatique : Règle automatiquement le niveau de noir de l'écran sur haut ou

bas selon le niveau du signal entrant.

■ Réglez le niveau de noir de l'écran au niveau approprié.

■ Cette fonction permet de sélectionner la valeur "Low" (Faible) ou "High"

(Élevé) dans le mode suivant : AV (NTSC-M), HDMI ou composantes. Sinon,

le niveau de noir est réglé sur "Automatique".

■ Rendre la gamme des blancs de l’écran plus nette et plus lumineuse.

*Cette caractéristique n’est pas proposée sur tous les modèles.

■ Règle automatiquement la luminosité de l'écran pour éviter la fatigue visuelle.

■ Diminue la luminosité des images extrêmement brillantes.

■ Cette caractéristique est désactivée en mode “Préréglages d’image-Vif,

Cinéma, Expert1, Expert2, Capteur intelligent”.(32/42/46/52/60LD5

■ Vous pouvez regarder un vidéo à la façon cinéma en éliminant l'effet de

■ Utilisez cette fonction lorsque vous regardez un contenu de film d’origine.

■ Cette fonction peut être opérationnelle lorsque TruMotion est désactivé

RÉGLAGES DE L'IMAGE Gamme de couleurs

• Standard : Mode permettant d'afficher les couleurs d'origine sans tenir

compte des caractéristiques d'affichage.

• Étendue : Mode permettant d’utiliser la gamme de couleurs maximale du

■ Optimise l’utilisation pour la zone de couleur pouvant être exprimée.

(Contrôle expert: EBU/

• Standard : modes permettant d'afficher les couleurs d'origine sans tenir

compte des caractéristiques d'affichage.

• Wide (Large) : mode exploitant au maximum l'espace colorimétrique de

l'écran du téléviseur.

• EBU : mode permettant d'exploiter l'espace colorimétrique EBU.

• SMPTE : mode permettant d'exploiter l'espace colorimétrique SMPTE.

• BT709 : mode permettant d'exploiter l'espace colorimétrique BT709.

■ Les bords de l'image sont plus nets.

■ Cette fonction est disponible dans le mode d'image Expert.

*Cette caractéristique n’est pas proposée sur tous les modèles.

■ Il s’agit de la fonction permettant d’afficher des couleurs plus riches.

■ Cette fonction est activée dans "Mode Image - Cinéma, Expert" si un signal

xvYCC est entrée via une connexion HDMI.

■ configuration est nécessaire pour contrôler l'image du téléviseur numéri-

■ Cette fonction est activée dans "Mode image - Expert" lorsque vous

regardez en mode DTV.

■ Cette fonction permet de filtrer les couleurs spécifiques de la vidéo.

■ Vous pouvez utiliser le filtre RGB pour définir saturation et nuance de

couleurs avec précision.

Cette fonction permet de régler la couleur globale de l’écran en fonction de

a. • Méthode : 2 Points

• Modèle : intérieur, extérieur

• Contraste rouge/vert/bleu, Luminosité rouge/vert/bleu :

La plage de réglage est comprise entre -50 et +50.

b. • Méthode : 10 points IRE

• Modèle : intérieur / extérieur

IRE (Institute of Radio Engineers) est l’unité d’affichage de la taille du signal

vidéo et peut être réglé à 10, 20, 30 à 100. Vous pouvez régler le rouge, vert

ou bleu en fonction de chaque paramètre.

• Luminance : Cette fonction affiche la valeur de luminance calculée pour un

gamma de 2.2. Vous pouvez indiquer la valeur de luminance de votre choix

(jusqu'à 100 IRE), la valeur de luminance cible pour un gamma de 2.2

s'affichant par incréments de 10 entre 10 IRE et 90 IRE.

• Red/Green/Blue (Rouge/Vert/Bleu) : La plage de réglage est comprise

■ Puisque l’outil est utilisé par les experts pour réaliser les réglages à l’aide

des modèles de tests, ceci n’affecte pas d’autres couleurs pouvant être

utilisées pour régler de façon sélective les 6 domaines de couleur (rouge/

vert/bleu/cyan/magenta/jaune).

La différence de couleurs peut ne pas être distincte même si vous

effectuez les réglages pour la vidéo générale.

■ Règle le rouge/vert/bleu/jaune/cyan/magenta.

• Couleur rouge/vert/bleu/jaune/cyan/magenta : La plage de réglage est -30

• Teinte rouge/vert/bleu/jaune/cyan/magenta : La plage de réglage est -30 à +30.

■ Cette caractéristique est désactivée en mode RGB-PC et HDMI (PC).102

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE OK Dép. IMAGE N N Ne

70 • Couleur 60 • Teinte 0 • T° couleur • Contrôle avancé • Réglage usine• TruMotion• Écran RÉINITIALISATION DE L'IMAGE Les paramètres des modes Image sélectionnés sont rétablis aux paramètres d’usine par défaut. 1 Sélectionner IMAGE. 2 Sélectionner Réglage usine. 3 Choisissez Oui. 4 Initialiser la valeur ajustée.

70 • Couleur 60 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Réglage usineRGWC • Réglage usineTous les réglages d'image seront réinitialisés. Continuer?Oui Non ?

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.103

Permet d'obtenir une image optimale, sans flou ni secousse, lorsque l'utilisateur insère rapidement une source photo ou vidéo. Haut : Offre un mouvement d'image plus doux.

Bas : Offre un mouvement d'image doux. Utilisez ce réglage par défaut.

Arrêt : Désactivez la technologie TruMotion.

Utilisateur : vous pouvez régler le niveau des options Judder et Blur(flou) séparément pour la technolo-

- Judder : Règle le bruit de l’écran.

- Blur(flou) : Règle l’après-image de l’écran.

Cette fonction est désactivée sous les modes RVB-PC et HDMI-PC.

Si vous activez l'option TruMotion, du bruit peut apparaître à l'écran.

Dans ce cas, réglez l'option TruMotion sur "Arrêt".

Si vous sélectionnez le Préréglages d'image-Jeux, réglez l'option TruMotion sur Arrêt.

Sélectionnez TruMotion.

Sélectionnez Bas, Haut, Utilisateur ou Arrêt.

Effectuer les réglages adéquats. TruMotion◄ Bas

70 • Couleur 60 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. ● Judder 3● Blur(flou) 3104

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE VOYANT LUMINEUX Réglez le témoin d’alimentation/veille sur l’avant du téléviseur.Témoin de veille Détermine si l’indicateur lumineux situé à l’avant du téléviseur doit défini à Marche ou Arrêt en mode veille.Témoin de marche Détermine si l’indicateur lumineux situé à l’avant du téléviseur doit défini à Marche ou Arrêt lorsque l’appareil est mis sous tension. 1 Sélectionner OPTION. 2 Sélectionner Voyant lumineux. 3 Sélectionner Témoin de veille ou Témoin de marche. 4 Sélectionner la source souhaitée.

OK Dép. ● Langue(Language)● Pays : UK● Assistance désactivée ● Voyant lumineux ● Réglages usine● Set ID : 1● Réglage d'environnement : Usage familialOPTION● Voyant lumineux

OK Dép. ● Langue(Language)● Pays : UK● Assistance désactivée ● Voyant lumineux ● Réglages usine● Set ID : 1 ● Réglage d'environnement : Usage familial OPTION● Voyant lumineuxTémoin de veilleMarche◄ Marche ► FermerTémoin de marche ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.105

RÉGLAGES DE L'IMAGE RÉGLAGE DU MODE Nous vous recommandons de régler le téléviseur en mode "Home Use" (Utilisation à domicile) afin

d'obtenir la meilleure qualité d'image à votre domicile.

Le mode "Store Demo" (Démo magasin) est un réglage optimisé pour une démonstration en magasin.

Sélectionner OPTION.

Sélectionnez Réglage d’environnement.

Sélectionnez Mode Expo. ou Usage familial.

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. ArrêtFermer● Mode démo.Sélection de l'environnement.Sélectionnez le mode de config. souhaité.Sélectionnez [Usage familial] pour une utilisation à domicile. Pour une démonstration en magasin, sélectionnez [Mode Expo.].

Usage familial Mode Expo.106

RÉGLAGES DE L'IMAGE RÉGLAGES DE L'IMAGE MODE DÉMO Il n’est pas possible d’utiliser le mode Démo en mode Usage familial.En Démo magasin, le mode Démo est automatiquement activé.Une fois le mode Démo désactivé (Off) en Démo magasin, le mode Démo ne fonctionne plus sauf si l’écran est réinitialisé.L'écran est réinitialisé automatiquement après 5 minutes en mode démo.• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.

OK Dép. ● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux● Réglages usine● Set ID : 1 ● Réglage d'environnement : Usage familial OPTION● Réglage d'environnement : Usage familial ► MarcheFermer● Mode démo.Sélection de l'environnement.Sélectionnez le mode de config. souhaité.Sélectionnez [Mode Expo.] pour une démonstration en magasin. Pour une utilisation à domicile, sélec-tionnez [Usage familial]. Usage familial Mode Expo. 1 Sélectionner OPTION. 2 Sélectionnez Réglage d’environnement. 3

Sélectionner Mode Expo..

4 Sélectionnez Marche. 5 Revenez à l'écran de menu précédent.Pour arrêter la démo, appuyez sur un bouton. (sauf pour MUTE (muet), bouton + , -)107

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.) Volume auto. reste automatiquement au même niveau de volume si vous changez de programmes.Chaque station émettrice ayant ses propres conditions de signal, le réglage du volume peut être nécessaire chaque fois que vous changez de chaîne. Cette fonction vous permet de bénéficier d'un niveau sonore stable en procédant à des réglages automatiques pour chaque émission.Si la qualité sonore ou le volume n'est pas au niveau que vous voulez, il est recommandé d'employer un système home-cinéma ou un amplificateur séparé pour faire face avec différents environnements de l’utilisateur. 1 Sélectionner SON. 2 Sélectionner Volume auto. 3 Sélectionner Marche ou Arrêt.

● Volume auto. : Arrêt ● Voix nette II : Arrêt 3● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR ● Volume auto. : Arrêt

● Volume auto. : Arrêt ● Voix nette II : Arrêt 3● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR ● Volume auto. : Arrêt MHEG MarcheArrêt ► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►108

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE VOIX NETTE II En différenciant les gammes de sons provenant de voix humaines des autres, l'écoute des dialogues sera facilitée. Réglage pour le niveau Voix Nette avec Marche sélectionné • Si vous sélectionnez “Marche” pour Voix nette II, Infinite Sound ne fonctionnera pas. • Sélectionne les niveaux, de ‘-6’ à ’+6’. 1 Sélectionner SON. 2 Sélectionner Voix nette II. 3 Sélectionner Marche ou Arrêt. 4 Sélectionner Niveau. 5 Effectuer le réglage souhaité.

OK Dép. ● Volume auto. : Arrêt ● Voix nette II : Arrêt 3 ● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR ● Voix nette II : Arrêt 3

OK Dép. ● Volume auto. : Arrêt ● Voix nette II : Arrêt 3 ● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR ● Voix nette II : Arrêt 3◄ Arrêt ► Fermer● Niveau 3 ● Voix nette II -

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.109

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES PRÉDÉFINIS DU SON : MODE SON Vous pouvez sélectionner le réglage sonore de votre choix : Standard, Music (Musique), Cinema

(Cinéma), Sport ou Game (Jeu vidéo). Vous pouvez également régler les options Treble (Aigus) et

Le mode son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier

car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.

Standard, Musique, Cinéma, Sport et Jeux sont les préréglages définis en usine pour une qualité de

Standard Offre un son de qualité standard..

Musique Optimise le son pour écouter de la musique.

Cinéma Optimise le son pour regarder des films.

Sport Optimise le son pour regarder des événements sportifs.

Jeux Optimise le son pour jouer à des jeux vidéo. • Vous pouvez également régler le mode Son dans le menu rapide (Q. Menu). 1

Sélectionner Préréglages du son.

Sélectionner Standard, Musique, Cinéma,

OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON ● Préréglages du son : Standard

LR OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON ● Préréglages du son : StandardLRStandardMusiqueCinémaSport Jeux Standard ►

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON : MODE UTILISATEUR INFINITE SOUND Sélectionnez cette option pour obtenir un son réaliste.Infinite Sound : Infinite Sound est une tech-nologie de son exclusive et brevetée de LG qui a pour effet d’offrir à l’utilisateur la sensation d’une immersion dans un son surround 5.1 avec seulement les deux haut-parleurs avant. 1 Sélectionner SON. 2 Sélectionner Préréglages du son. 3 Sélectionner Standard, Musique, Cinéma, Sport ou Jeux. 4 Sélectionnez Aigus, Graves. 5 Définir le niveau de son souhaité. 1 Sélectionner SON. 2 Sélectionnez Infinite Sound. 3 Sélectionner Marche ou Arrêt.

OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON ● Préréglages du son : Standard(Utilisateur)

LR OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

● Préréglages du son : Standard(Utilisateur) LRStandardMusiqueCinémaSport Jeux Standard(Utilisateur) ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►111

RÉGLAGES DU SON ET DE LA LANGUE BALANCE Vous pouvez régler l'équilibre du son des haut-parleurs à votre convenance.

Sélectionner Balance.

Effectuer le réglage souhaité.

OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3 ● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

LR OK Dép. ● Volume auto. : Arrêt● Voix nette II : Arrêt 3 ● Balance 0 ● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.112

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE ACTIVATION ET DÉSACTIVATION DES HAUT-

PARLEURS Vous pouvez régler le statut des haut-parleurs internes du téléviseur. En mode AV, COMPONENT, RGB et HDMI1 avec câble HDMI vers DVI, le haut-parleur du téléviseur peut être opérationnel, même sans signal vidéo.Si vous souhaitez utiliser une chaîne hi-fi externe, désactivez les haut-parleurs internes du téléviseur. REMARQUE

►Si les haut-parleurs du téléviseur sont éteints pendant le fonctionnement du home cinéma Simplink, le son est automatiquement retransmis sur les enceintes du système de home ciné-ma, mais lorsque les haut-parleurs du téléviseur sont activés, le son est retransmis via les haut-parleurs du téléviseur. ►Quelques menus AUDIO sont désactivés quand l’option TV Speaker (haut-parleur du téléviseur) est mise à l’arrêt (Off). 1 Sélectionner SON. 2 Sélectionner Haut-parleurs TV. 3 Sélectionner Marche ou Arrêt.

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM ● Haut-parleurs TV : Marche

● Paramètre audio TV numérique : Automatique

SON ● Haut-parleurs TV : Marche

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM ● Haut-parleurs TV : Marche

● Paramètre audio TV numérique : Automatique

SON ● Haut-parleurs TV : MarcheArrêtPCMMarche ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►113

RÉGLAGES DU SON ET DE LA LANGUE PARAMÈTRES DTV AUDIO (EN MODE NUMÉRIQUE UNIQUEMENT)

Quand différents types audio existent dans un signal d'entrée, cette fonction vous permet de choisir le

type audio que vous voulez.

• Automatique: Sort automatiquement selon la séquence HE-AAC > Dolby Digital+ > Dolby

Digital > MPEG. (Sauf pour l'Italie)

Auto: Choisit automatiquement les sorties dans l’ordre HE-AAC > Dolby Digital+ > MPEG >

Dolby Digital. (Italie seulement)

HE-AAC, Dolby Digital+, Dolby Digital, MPEG: Permet aux utilisateurs de choisir le type audio qu'ils veulent.

ex) Si MPEG est choisi, le mode MPEG est systématiquement sorti.

Si MPEG n’est pas supporté, un autre type audio est réglé dans cet ordre.

• Voir la page 120 à 121 (Sélection de la langue audio)

Sélectionner Paramètre audio TV

Sélectionner Automatique, HE-AAC, Dolby

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM● Haut-parleurs TV : Marche ● Paramètre audio TV numérique : Automatique

● Paramètre audio TV numérique : Automatique

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM● Haut-parleurs TV : Marche ● Paramètre audio TV numérique : Automatique

● Paramètre audio TV numérique : Automatique AutomatiqueHE-AACDolby Digital+Dolby Digital MPEG Automatique ►

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE SÉLECTION DE LA SORTIE AUDIONUMÉRIQUE Cette fonction vous permet de sélectionner la sortie audionumérique de votre choix.Si le son Dolby Digital est disponible, la sélection de l’option Auto dans le menu Digital Audio Out réglera la sortie SPDIF(Sony Philips Digital InterFace) sur Dolby Digital.Si l'option Auto est sélectionnée dans le menu Digital Audio Out lorsque le son Dolby Digital n'est pasdisponible, la sortie SPDIF sera en PCM (modulation d'impulsion codée).Même si les options Dolby Digital et Langue audio ont été réglées sur un canal qui diffuse un son Dolby Digital, seul Dolby Digital est reproduit. 1 Sélectionner SON. 2 Sélectionner Sortie audio num. 3 Sélectionner Automatique ou PCM.Fabriqué sous licence de Dolby Laboratories. Dolby et le sym-bole représentant un double D sont des marques de commerce de Dolby Laboratories.• Il est possible qu'en mode HDMI, certains lecteurs DVD ne reproduisent pas le son SPDIF. À ce moment-là, réglez la sortie audionumérique du lecteur DVD sur PCM. (En HDMI, Dolby Digital Plus n’est pas reconnu).

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine ● Sortie audio num. : PCM ● Haut-parleurs TV : Marche ● Paramètre audio TV numérique : Automatique

SON ● Sortie audio num. : PCMAutomatiquePCM PCM

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►

Élément Entrée audio

Sortie audio numérique

PCM Auto(Haut-parleur

RÉGLAGES DU SON ET DE LA LANGUE Les paramètres du mode Son sélectionné sont rétablis aux paramètres d’usine par défaut.

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM● Haut-parleurs TV : Marche ● Paramètre audio TV numérique : Automatique

SON • Réglages usine

d • Infinite Sound : Arrêt • Aigus 50 • Graves 50 • Réglages usine● Sortie audio num. : PCM● Haut-parleurs TV : Marche ● Paramètre audio TV numérique : Automatique

SON • Réglages usine ►

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. Tous les paramètres audio seront réinitialisés. Continuer ?Oui Non ?

Sélectionner Réglages usine.

Initialiser la valeur ajustée.116

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE DESCRIPTION AUDIO (EN MODE NUMÉRIQUE UNIQUEMENT) Cette fonction s’adresse au mal-voyant et fournit un audio d’explication décrivant la situation courante dans une chaîne de télévision, en plus de l’audio de base.Si Audio Description On (Activation de la description audio) est sélectionnée, l’audio de base et la description audio ne sont fournis que pour des chaînes incluant la description audio.Volume Modifie le volume Description audio.Bip Émet un signal sonore quand un programme avec Description audio est sélectionné. Réglage du volume de la description audio avec Marche sélectionné

1 Sélectionner OPTION. 2 Sélectionnez Assistance désactivée. 3 Sélectionnez Description audio. 4 Sélectionnez Volume ou Bip. 5 Effectuer le réglage souhaité.

OK Dép. ● Langue(Language)● Pays : UK ● Assistance désactivée ● Voyant lumineux● Réglages usine● Set ID : 1● Réglage d'environnement : Usage familialOPTION● Assistance désactivée

OK Dép. ● Langue(Language)● Pays : UK ● Assistance désactivée ● Voyant lumineux● Réglages usine● Set ID : 1 ● Réglage d'environnement : Usage familial OPTION● Assistance désactivéeFermer• Volume 0Malentendant( )• Bip

Arrêt -+ Description audio ◄ Marche ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.117

RÉGLAGES DU SON ET DE LA LANGUE I/II

■ Sélection du son mono

Si la réception du signal stéréo est faible, vous pouvez passer en mode Mono. En réception Mono,

la clarté du son est meilleure.

■ Sélection de la langue pour les émissions bilingues

Si un programme peut être reçu en deux langues (bilingue), vous pouvez passer en DUAL I, DUAL II ou DUAL I+II.

DUAL I Retransmet la langue originale sur les haut-parleurs.

DUAL II Retransmet la langue du doublage sur les haut-parleurs.

DUAL I+II Retransmet une langue sur chaque haut-parleur. Réception stéréo/bilingue (en mode analogique uniquement)

Lorsqu'une chaîne est sélectionnée, les informations sur le son apparaissent pour la station avec le

numéro de chaîne et le nom de la station. Diffusion Affichage à l'écran (OSD) Mono

MONO StéréoSTEREODual (bilingue)DUAL I, DUAL II, DUAL I+II 1

Sélectionner Audio ou

Sélectionner la sortie audio.118

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE Réception NICAM (en mode analogique uniquement) Votre magnétoscope est équipé d’un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d’excellente qualité.La sortie audio peut être sélectionnée selon le type d’émission reçu. SÉLECTION DE LA SORTIE AUDIO DES HAUT-PARLEURS En mode AV, Composantes, RVB et HDMI vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.Sélectionnez la sortie audio. L+R: le signal audio de l'entrée audio gauche (L) sort sur le haut-parleur gauche, et le signal audio de l'entrée droite (R) sur le haut-parleur droit. L+L: le signal audio de l'entrée audio gauche (L) sort sur les haut-parleurs droit et gauche.

R+R: le signal audio de l'entrée audio droite (R) sort sur les haut-parleurs droit et gauche.

Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO.

Lorsque vous recevez un son NICAM stéréo, sélectionnez NICAM STEREO ou FM MONO. Si le signal stéréo est mauvais, passez en mono. 3

Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.119

RÉGLAGES DU SON ET DE LA LANGUE SÉLECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.* Si vous souhaitez modifier la langue ou le pays sélectionné REMARQUE

► Si vous ne terminez pas la configuration Installation Guide en appuyant sur BACK ou si le temps d’affichage OSD (On Screen Display) prend fin, le menu d’installation continue d’apparaître tant que la configuration n’est pas terminé toute les fois que vous allumez votre téléviseur. ► Si vous sélectionnez le mauvais pays, il se peut que le télétexte n’apparaisse pas correctement à l’écran ou que certains problèmes surgissent lors de l’utilisation du télétexte. ► Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays.

► Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays. ► Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique. ► Le code pays "UK" ne doit être activé qu'au Royaume-Uni.

► Si le pays est réglé sur "--", les programmes de diffusion standard numérique terrestre européens sont dis- ponibles, mais certaines fonctions DTV peuvent ne pas fonctionner correctement. 1 Sélectionner la langue souhaitée. 2 Sélectionner votre pays. 1 Sélectionner OPTION. 2 Sélectionnez Langue(Language). 3 Sélectionnez Langue menu (Language) .

4 Sélectionnez la langue désirée. 5 Enregistrer.• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. 1 Sélectionner OPTION. 2 Sélectionnez Pays. 3 Sélectionnez votre pays. 4 Choisissez Oui ou Non. 5 Enregistrer.120

RÉGLAGES DU SON ET DE LA LANGUE RÉGLAGES DU SON ET DE LA LANGUE

120 Cette fonction vous permet de sélectionner la langue audio de votre choix. Si les données audio ne sont pas émises dans la langue sélectionnée, elles le seront dans la langue par défaut. Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée. Si les sous-titres ne sont pas émis dans la langue désirée, ils s’afficheront dans la langue par défaut.Si les langues que vous avez sélectionnées comme langues primaires pour la Langue audio, la Langue des sous-titres et la Langue des textes ne sont pas prises en charge, vous pouvez sélection-ner une langue dans la catégorie secondaire. En mode numérique, utilisez la fonction Langue du texte quand deux Langue de texte ou plus sont diffu-sées. Si les données télétexte ne sont pas diffusées dans une langue choisie, la page de langue de Texte par défaut est affichée. SÉLECTION DE LA LANGUE • Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. 1 Sélectionner OPTION. 2 Sélectionnez Langue(Language). 3 Sélectionnez Langue audio, Langue des sous-titres ou Langue du texte(Sauf pour le Royaume-Uni). 4 Sélectionner la langue souhaitée. 5 Enregistrer. 1 Sélectionner OPTION. 2 Sélectionnez Assistance désactivée .

3 Sélectionner la fonction Malentendant( ). 4 Sélectionner Marche ou Arrêt.121

RÉGLAGES DU SON ET DE LA LANGUE

< Sélection de la langue audio >

► Si l'émission est diffusée en deux langues ou plus, vous

pouvez sélectionner la langue audio.

- Les sous-titres et le son peuvent être affichés sous une forme plus simple, compris entre 1 et 3 caractères

émis par le diffuseur.

- Lorsque vous sélectionnez une source Audio supplémentaire (audio pour malentendants ou malvoyants), il

se peut que le téléviseur émette une partie du son principal.

< Sélection de la langue des sous-titres >

► Lorsque les sous-titres sont émis en deux langues ou plus,

vous pouvez sélectionner la langue des sous-titres à l’aide

de la touche SUBTITLE de la télécommande.

► Appuyez sur les touches pour sélectionner la langue

Information OSD de la langue des sous-titres

Information OSD de la langue audio Affichage ÉtatN.A Non disponibleAudio MPEGAudio Dolby DigitalAudio pour malvoyantsAudio pour malentendantsDolby Digital Plus AudioAudio HE-AACAffichage ÉtatN.A Non disponibleSous-titres TélétexteSous-titres pour malentendants 1

Sélectionner Audio ou

Sélectionner une langue audio.

RÉGLAGE DE L'HEURE L'horloge est réglée automatiquement lorsque vous recevez un signal numérique en mode Automatique. Vous pouvez régler l'horloge manuellement dans le mode Manuel. Vous devez régler l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.L'heure du téléviseur est définie par les informations de décalage horaire basées sur le fuseau horaire et l'heure du méridien de Greenwich (GMT), qui sont reçus avec le signal de diffusion, et l'heure est réglée automatiquement par un signal numérique.En cas de changement du nom de ville dans un fuseau horaire par décalage, vous pouvez changer l’heure d’une heure.Le fuseau horaire peut être changé en mode Auto.

● Horloge ● Heure d'arrêt : Arrêt● Heure de marche : Arrêt● Minuterie d'arrêt : ArrêtHEURE● Horloge

● Heure d'arrêt : Arrêt

● Heure de marche : Arrêt

● Minuterie d'arrêt : Arrêt HEURE● Horloge ►

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur. • Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.OKMove Date

Mars année 2008 Heure 16 Minute 09 Fuseau horaireLondresFermer◄ Automatique ►

1 Sélectionner HEURE. 2 Sélectionner Horloge. 3 Sélectionner Automatique ou Manuel. 4 Sélectionnez l'année, le mois, la date et l'heure ou l'option Time Zone (Fuseau horaire). 5 Réglez l'année, le mois, la date et l'heure ou l'option Time Zone (Fuseau horaire). GMT Ce tableau présente la table des fuseaux horaires de 9 régions en Russie et lorsque l'utilisateur sélectionne le fuseau horaire de sa région, l'heure de la région correspondante est automatiquement réglée.Toutefois, même après avoir sélectionné la région, si le décalage en heure locale de la dif-fusion n'est pas proposé ou si les informations de la région ne correspondent pas, dans ce cas, l'utilisateur peut sélectionner le décalage à partir du fuseau horaire pour obtenir un réglage correct de l'heure.Fuseau horaireMagadan, KamchatkaVladivostokYakutskIrkutskKrasnoyarskOmsk YekaterinburgMoscow, SamaraKaliningrad123

RÉGLAGE DE L'HEURE ACTIVATION ET DÉSACTIVATION DU MINUTEUR Le minuteur d'arrêt commute automatiquement le téléviseur en mode veille une fois le délai prédéfini

Si aucune touche de la télécommande n'est actionnée durant les deux heures qui suivent la mise en

service, le téléviseur s'arrêtera automatiquement.

Cette fonction de "démarrage et arrêt automatiques" s'active chaque jour à l'horaire prédéfini.

L'heure d'arrêt supplante l'heure de mise en marche si elles sont définies à la même heure.

Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche. • Pour annuler la mise en marche/arrêt automatique, sélectionner Arrêt.• Pour la fonction Heure de marche uniquement. 1

Sélectionner Heure d'arrêt ou

Sélectionner Répéter.

Sélectionner Arrêt, Une fois, Chaque

Définir les minutes.

Sélectionner Source d'entrée.

Sélectionnez la source d’entrée.

Définir le programme.

Ajuster le niveau du volume lors

de la mise en marche.

OK Dép. ● Horloge● Heure d'arrêt : Arrêt ● Heure de marche : Arrêt ● Minuterie d'arrêt : ArrêtHEURE● Heure de marche : Arrêt

OK Dép. ● Horloge ● Heure d'arrêt : Arrêt

● Heure de marche : Arrêt

● Minuterie d'arrêt : Arrêt HEURE ● Heure de marche : Arrêt Répéter ◄

► Heure 00 Minute 00 Source d'entréeAntenneChaîne TV1 Volume 30 Fermer

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.124

RÉGLAGE DE L'HEURE RÉGLAGE DE L'HEURE RÉGLAGE DE LA MINUTERIE DE VEILLE Vous n'avez plus à vous soucier d'éteindre le téléviseur avant d'aller vous coucher.Cette fonction vous permet de mettre automatiquement le téléviseur en mode veille après un certain délai.• Si vous éteignez le téléviseur, la fonction d'arrêt prédéfinie est annulée.• Vous pouvez également régler la fonction Minuterie d'arrêt dans le menu HEURE. 1 Sélectionner Minuterie d’arrêt. 2 Sélectionner Arrêt, 10, 20, 30, 60, 90, 120, 180 ou 240 Min..125

CONTRÔLE PARENTAL CONTRÔLE PARENTAL DÉFINITION DU MOT DE PASSE ET SYSTÈME DE VERROUILLAGE Entrez le mot de passe ; appuyez sur ‘0', ‘0', ‘0', ‘0' sur la télécommande.Si vous avez sélectionné France comme pays, le mot de passe n’est pas ‘0’, ‘0’, ‘0’, ‘0’, mais ‘1’, ‘2’, ‘3’, ‘4’.Si vous avez sélectionné France comme pays, vous ne pouvez pas définir le mot de passe à ‘0’, ‘0’, ‘0’, ‘0’.Si un canal est verrouillé, saisissez le mot de passe pour pouvoir l'ouvrir temporairement. 1 Sélectionner VERROU. 2 Sélectionner Système de verrou. 3 Sélectionner Marche. 4 Définir le mot de passe. 5 Saisir un mot de passe à 4 chiffres.Surtout ne pas oublier ce numéro !Saisir à nouveau le mot de passe pour confirmer.• Si vous oubliez votre mot de passe, appuyez sur ‘0’, ‘3’, ‘2’, ‘5’ sur la télécommande.

OK Dép. ● Défin. m.d.passe ● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU● Système de verrou : Arrêt

OK Dép. ● Défin. m.d.passe ● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU● Système de verrou : ArrêtArrêtMarcheArrêt ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ►126

CONTRÔLE PARENTAL CONTRÔLE PARENTAL BLOCAGE D'UNE CHAÎNE Permet de bloquer toutes les chaînes que vous ne souhaitez pas regarder ou que vous ne voulez pas

que vos enfants regardent.

Cette fonction est disponible lorsque l'option Système de verrou est réglée sur "Marche".

Entrez un mot de passe pour pouvoir regarder un programme verrouillé.

OK Dép. ● Défin. m.d.passe● Système de verrou : Marche ● Blocage de chaîne

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU ● Blocage de chaîneChanger de page P NavigationPrécédentBloquer/DébloquerChanger de chaîne DTV RADIO TV 1 Nine Digital4 7 Digital7 7 Digital22 Nine Digital HD5 7 HD Digital8 7 Digital33 Nine Guide6 7 Digital 19 7 GuidePage 1/1Edition des chaînesFavourite Group : C Changer de page P NavigationPrécédentBloquer/DébloquerChanger de chaîneTélévision numérique par câbleRadio par câbleTélévision par câble1 Nine Digital4 7 Digital7 7 Digital22 Nine Digital HD5 7 HD Digital8 7 Digital33 Nine Guide6 7 Digital 19 7 GuidePage 1/1Edition des chaînesFavourite Group : C

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

Sélectionner VERROU.

Sélectionner Système de verrou.

Sélectionner Blocage de Chaîne.

Entrer dans le menu.

5 JAUNE Sélectionner une chaîne à bloquer.127

CONTRÔLE PARENTAL CONTRÔLE PARENTAL (EN MODE NUMÉRIQUE UNIQUEMENT)

Cette fonction repose sur les informations émises par la station de diffusion. Par conséquent, si le sig-

nal diffuse des informations incorrectes, cette fonction n'est pas opérante.

Un mot de passe est requis pour accéder à ce menu.

Ce téléviseur est programmé pour mémoriser les dernières options qui ont été configurées, même si

celui-ci est éteint.

Cette fonction permet d'éviter que les enfants regardent certains programmes télévisés réservés aux

adultes, en fonction de la classification attribuée.

Entrez un mot de passe pour pouvoir regarder un programme signalé par un pictogramme.

Le classement diffère selon le pays.

OK Dép. ● Défin. m.d.passe● Système de verrou : Marche

● Blocage de chaîne ● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU ● Limitation d'âge : Blocage désactivé

▼ OKDép.● Défin. m.d.passe● Système de verrou : On

● Blocage de chaîne ● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU ● Limitation d'âge : Blocage désactivé ▲▼Blocage désactivé : Autorise tous les programmes Blocage désactivé+12 ans+13 ans+14 ans+15 ans+16 ans+17 ans+18 ans ▲ Les programmes réservés aux 18 ans et plus seront bloqués+12 ans+13 ans+14 ans+15 ans+16 ans+17 ans+18 ans ▲ +18 ans • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. (Sauf pour la France) (France uniquement) 1

Sélectionner VERROU.

Sélectionner Système de verrou.

Sélectionner Limitation d’âge.

Effectuer les réglages adéquats.128

CONTRÔLE PARENTAL CONTRÔLE PARENTAL BLOCAGE D’UNE ENTRÉE EXTERNE Permet de bloquer une entrée.

Cette fonction est disponible lorsque l'option Système de verrou est réglée sur "Marche".

OK Dép. ● Défin. m.d.passe● Système de verrou : Marche

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source ● Blocage touches : ArrêtVERROU ● Blocage d'entrée source ▲

▼ OKDép.● Défin. m.d.passe● Système de verrou : On

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source ● Blocage touches : ArrêtVERROU ● Blocage d'entrée source

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. ▲▼● AV1 ● AV2 ● AV3 ● Composant● RGB ● HDMI1● HDMI2● HDMI3● HDMI4ArrêtArrêtArrêtArrêtArrêtArrêtArrêtFermerArrêt ◄ Arrêt ►

■ L'image peut être différente de celle affichée sur

Sélectionner VERROU.

Sélectionner Système de verrou.

Sélectionnez Blocage d’entrée source.

Sélectionnez la source.

Sélectionner Marche ou Arrêt.129

CONTRÔLE PARENTAL BLOCAGE DES TOUCHES Vous pouvez utiliser cette fonction pour empêcher une visualisation non autorisée en en verrouillant

les commandes du panneau avant, et donc seule la télécommande est utilisable.

Ce téléviseur est programmé pour mémoriser l’option qui a été définie en dernier, même après avoir

éteint votre téléviseur. • Lorsque vous réglez l'option Blocage touches sur Marche et que le téléviseur est hors tension, appuyez sur les touches / I, INPUT, P (ou

▲▼ ) du téléviseur ou sur les touches POWER INPUT, P ou les touches NUMÉRIQUES de la télécommande.• Lorsque vous réglez l'option Blocage touches sur Marche, le message "Blocage touches activé" s'affiche à l'écran si vous appuyez sur une touche en façade du téléviseur pendant le visionnage. • Lorsqu'un autre menu à l'écran s'affiche, la fonction "Blocage touches activé" sera inopérante. 1

Sélectionner VERROU.

Sélectionner Blocage touches.

Sélectionner Marche ou Arrêt.

OK Dép. ● Défin. m.d.passe● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source ● Blocage touches : Arrêt VERROU● Blocage touches : Arrêt

OK Dép. ● Défin. m.d.passe● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source ● Blocage touches : Arrêt VERROU● Blocage touches : ArrêtArrêtMarcheArrêt ►

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

TÉLÉTEXTE TÉLÉTEXTE Cette fonction n'est pas disponible dans tous les pays.

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la

dernière page sélectionnée s’affiche. Le décodeur de télétexte sélectionne le

mode télétexte retransmis par la station. Deux numéros de page, le nom de la

chaîne, la date et l’heure sont maintenant affichés sur la première ligne de

l’écran. Le premier numéro de page indique votre sélection, tandis que le sec-

ond indique le numéro de la page actuellement affichée.

Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaf-

fiche le mode précédent.

DÉSACTIVER LE TÉLÉTEXTE

■ Sélection des pages

Tapez les trois chiffres correspondant au numéro de la page avec les touches NUMÉROTÉES. Si

vous tapez un mauvais chiffre, complétez le numéro erroné et recommencez, afin de sélectionner

Pour sélectionner la page précédente ou la page suivante, vous pouvez utiliser la touche P .

Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévi-

sion. Il propose des informations de dernière minute concernant les actualités,

la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes

SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un cer-

tain nombre de pages, que l’on peut sélectionner en tapant directement le

numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des

méthodes de sélection de page plus modernes, vous permettant d’afficher une

page sans connaître son numéro.

TÉLÉTEXTE TEXTE TOP Le guide de l'utilisateur situé en bas de l'écran affiche quatre zones de couleur rouge, vert, jaune et

bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

■ Sélection des groupes/blocs/pages

La touche BLEUE permet de passer d'un bloc au suivant.

La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant).

La touche VERTE permet d’afficher la page suivante (avec fin de page automatique au groupe suivant).

Vous pouvez également utiliser la touche P .

La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche P .

■ Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant

les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.

FASTEXT Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l’écran. Pour sélec-

tionner une page, il suffit d’appuyer sur la touche de couleur correspondante.

■ Sélection des pages

Appuyer sur la touche T.OPT puis sur pour sélectionner le menu . La page d'index

Vous pouvez sélectionner les pages codées en fonction des cases colorées en appuyant sur la tou-

che de couleur correspondante.

En mode FASTEXT, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en

tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.

Pour sélectionner la page précédente ou la page suivante, utilisez la touche P .

TÉLÉTEXTE TÉLÉTEXTE FONCTIONS TÉLÉTEXTE SPÉCIALES

■ Appuyer sur la touche T.OPT puis sur pour sélectionner le menu Option texte (Option de texte).

Au Royaume-Uni (en mode numérique), le bouton T. OPT n’est pas disponible.

Permet de sélectionner chaque page d'index.

Lorsque vous regardez une chaîne, sélectionnez ce menu pour afficher l'heure en haut à

En mode télétexte, appuyez sur cette touche pour sélectionner le numéro d'une sous-page.

Pour garder ou changer la sous-page, appuyer sur les touches Rouge ou Verte, ou sur les touches

Interrompt le défilement automatique des pages pour les pages télétexte comprenant plusieurs sous-

pages. Le nombre de sous-pages et le numéro de celle qui est actuellement affichée apparaissent

normalement en dessous de l'heure. Lorsque ce menu est sélectionné, le symbole Stop est affiché en

haut à gauche de l’écran et le changement de page automatique est inactif.

Sélectionner ce menu pour afficher les informations cachées, comme les solutions aux devinettes et

Cette fonction permet d’afficher l’image TV, pendant la recherche d’une page télétexte. Le symbole

apparaît alors dans le coin supérieur gauche de l’écran. Lorsque la page mise à jour est disponible, le

symbole est remplacé par le numéro de la page. Sélectionner ce menu à nouveau pour afficher la

page télétexte actualisée. Option texte

IndexHorlogeMaintenirMontrerMettre à jourFermer133

TÉLÉTEXTE NUMÉRIQUE TÉLÉTEXTE NUMÉRIQUE *Cette fonction concerne uniquement le Royaume-Uni et l'Irlande.Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.Vous pouvez accéder à ce télétexte numérique au moyen de services de télétextes numériques spéciaux qui diffusent ce genre de service.

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE TÉLÉTEXTE DU SERVICE NUMÉRIQUE

1 Appuyez sur le clavier numérique ou sur la tou-che P pour sélectionner un service numéri-que qui diffuse le télétextenumérique. 2 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, , ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. 3 Pour changer de service de télétexte numérique, il vous suffit de sélectionner un autre service à l'aide des touches numériques ou de la touche P .

1 Appuyez sur le clavier numérique ou sur la touche P pour sélectionner un service qui diffuse le télétexte numérique. 2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte. 3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, , ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. 4 Appuyez sur la touche TEXT ou sur les touch-es de couleur pour désactiver le télétexte numérique et revenir à l'écran du téléviseur.Il est possible que certains services ne vous permettent pas d'accéder aux services de texte lorsque vous appuyez sur la touche ROUGE.134

ANNEXE ANNEXE DÉPANNAGE Le téléviseur ne fonctionne pas normalement.

■ Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la

télécommande vers le téléviseur. Veillez à pointer la télécommande

directement vers le téléviseur.

■ Vérifiez que la polarité des piles est correcte (+ sur +, - sur -).

■ Remplacez les piles.

■ Le minuteur d'arrêt est peut-être activé.

■ Vérifiez les réglages de contrôle de l'alimentation. L'alimentation a peut-

être été interrompue.

■ Si le téléviseur est allumé et s’il n’y pas de signal d’entrée, celui-ci

s’éteint automatiquement après 15 minutes.

La fonction vidéo n'est pas opérationnelle.

■ Vérifiez que l’appareil est allumé.

■ Essayez de passer sur une autre chaîne. Il s’agit peut-être d’un problème

■ Vérifiez que le cordon d’alimentation est correctement branché sur la

■ Vérifiez la direction et/ou l’emplacement de l’antenne.

■ Vérifiez la prise secteur en y branchant un autre appareil.

lentement après avoir

■ Il est normal que l’image apparaisse lentement lorsque l'appareil

s'allume. Si aucune image n'apparaît au delà de cinq minutes, contactez

votre service après-vente.

■ Réglez la couleur à l'aide des options du menu.

■ Assurez-vous que le téléviseur et le magnétoscope sont suffisamment

éloignés l'un de l'autre.

■ Essayez de passer sur une autre chaîne. Il s’agit peut-être d’un problème

■ Assurez-vous que les câbles du magnétoscope sont correctement installés.

■ Activez n'importe quelle fonction pour restaurer la luminosité de l'image.

Barres verticales/hori-

zontales ou tremble-

■ Recherchez une possible interférence avec un appareil ou un outil électrique.

de certaines chaînes

■ Il se peut que la station d'émission ait des problèmes ; essayez une autre

■ Le signal émis par la station d'émission est faible ; réorientez l'antenne

pour recevoir un signal plus fort.

■ Recherchez les sources de possibles interférences.

L’image apparaît avec

■ Vérifiez l’antenne (changez la direction de l’antenne).

suite au raccordement

■ Vérifiez que votre câble HDMI est un câble HDMI à grande vitesse.

Si les câbles HDMI ne sont pas du type à grande vitesse, limage à

l'écran risque de scintiller. Utilisez le câble HDMI à grande vitesse.135

ANNEXE La fonction audio n'est pas opérationnelle.

■ Appuyez sur la touche

■ Le son est-il activé ? Appuyez sur la touche MUTE.

■ Essayez de passer sur une autre chaîne. Il s’agit peut-être d’un problème

■ Assurez-vous que les câbles audio sont correctement installés.

un des haut-parleurs

■ Réglez la Balance à l'aide des options du menu.

provenant de l'appareil

■ Le téléviseur émet un bruit inhabituel lorsque vous l'allumez et l'éteignez.

Ce bruit est dû au changement de température ou du taux d’humidité et

n’est en aucun cas le signe d’un dysfonctionnement de l’appareil.

■ Vérifiez que votre câble HDMI est un câble HDMI à grande vitesse.

■ Vérifiez que le câble USB prend en charge la version 2.0.

Il existe un problème en mode PC. (S’applique seulement au mode PC)

Le signal est hors de

■ Ajustez la résolution, la fréquence horizontale ou la fréquence verticale.

■ Vérifiez la source d’entrée.

Barres verticales ou

raies à l’arrièreplan,

■ Activez la configuration automatique ou ajustez l’horloge, la phase, ou la

La couleur de l’écran

■ Vérifiez le câble du signal.

■ Réinstallez la carte vidéo du PC.

Il y a un problème avec les réglages IMAGE.

modifie les réglages

d'image, le téléviseur

revient automatique-

taine période de temps

aux réglages initiaux.

■ Cela signifie que le téléviseur est actuellement en mode Mode Expo..

Pour passer en mode Usage familial, procédez comme suit : dans le

menu TV, sélectionnez OPTION -> Réglage d’environnement -> Usage

Vous êtes désormais en mode Usage familial.

*Cette fonctionnalité n’est pas disponible pour tous les modèles.136

ANNEXE ANNEXE ENTRETIEN Vous pouvez éviter les dysfonctionnement prématurés. Un nettoyage régulier permet d’accroître la durée de vie utile de votre téléviseur. Assurez-vous de mettre votre téléviseur hors tension et de débrancher le cordon d’alimentation avant de procéder au nettoyage. Nettoyage de l’écran Pour dépoussiérer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucissant (ou liquide vaisselle). Essorez le chiffon jusqu’à ce qu’il soit presque sec, puis frottez l’écran délicatement.Assurez-vous de retirer l’excès d'eau sur l'écran et laissez sécher à l'air libre avant de remettre votre téléviseur sous tension. Nettoyage du châssis

■ Pour enlever la poussière ou les saletés, essuyez le boîtier avec un chiffon doux sec et non pelucheux. ■ N’utilisez pas de chiffon humide. Inutilisation prolongée

►En cas d'inutilisation prolongée de votre téléviseur (par exemple, si vous partez en vacances), nous vous conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.137

ANNEXE SPÉCIFICATIONS DE L’APPAREIL

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sj138 ont sujettes à des modifications sans

22LD346-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

32LD346-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

100 W AC 100-240 V~ 50 / 60 Hz

120 W Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%138

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

32LD468-ZA / 32LD455-ZA Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

37LD468-ZA / 37LD455-ZA Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

150 W AC 100-240 V~ 50 / 60 Hz

160 W Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%139

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

(Largeur x Hauteur x

Consommation électrique

(Largeur x Hauteur x

Consommation électrique

260 W AC 100-240 V~ 50 / 60 Hz

260 W Taille du module CI

(Largeur x Hauteur x Profondeur)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%140

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

32LD569-ZA / 32LD555-ZC Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

42LD569-ZA / 42LD555-ZC Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

210 W AC 100-240 V~ 50 / 60 Hz

210 W Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%141

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

(Largeur x Hauteur x

Consommation électrique

(Largeur x Hauteur x

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

300 W AC 100-240 V~ 50 / 60 Hz

300 W Taille du module CI

(Largeur x Hauteur x Profondeur)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%142

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

60LD569-ZA / 60LD555-ZC Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

32LD335-ZA / 32LD336-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

100 W AC 100-240 V~ 50 / 60 Hz

120 W Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%143

(Largeur x Hauteur x

Consommation électrique

(Largeur x Hauteur x

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

150 W Taille du module CI

(Largeur x Hauteur x Profondeur)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%

Fichiers vidéo pris en charge

19LE3410-ZB / 19LE341N-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

: DC 24 V, 1,6 A, 38 W Adaptateur CA/CC : 24 V

22LE3410-ZB / 22LE341N-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

: DC 24 V, 1,7 A, 40 W Adaptateur CA/CC : 24 V , 3,42 A / AC 100-240 V~ 50 / 60 Hz

22LE5518-ZB Dimensions (Largeur x Hauteur x Profondeur) avec le socle

: DC 24 V, 1,7 A, 40 W Adaptateur CA/CC : 24 V , 3,42 A / AC 100-240 V~ 50 / 60 Hz

Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%

Fichiers vidéo pris en charge

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.145

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

(Largeur x Hauteur x

: DC 24 V, 1,8 A, 48 W Adaptateur CA/CC : 24 V , 3,42 A / AC 100-240 V~ 50 / 60 Hz

(Largeur x Hauteur x

: DC 24 V, 2,1 A, 55 W Adaptateur CA/CC : 24 V , 3,42 A / AC 100-240 V~ 50 / 60 Hz

(Largeur x Hauteur x

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

90 W AC 100-240 V~ 50 / 60 Hz

130 W Taille du module CI

(Largeur x Hauteur x Profondeur)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%

Fichiers vidéo pris en charge

Voir page 54 à 55146

ANNEXE ANNEXE MODÈLES

37LE5318-ZB / 37LE531C-ZA Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

42LE5318-ZB / 42LE531C-ZA Dimensions (Largeur x Hauteur x Profondeur) avec le socle

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

150 W AC 100-240 V~ 50 / 60 Hz

150 W Taille du module CI (Largeur x Hauteur x Profondeur) 100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%

Fichiers vidéo pris en charge

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.147

ANNEXE Téléviseur numérique Téléviseur analogique

Système TV DVB-T DVB-C PAL/SECAM B/G/D/K, PAL I/II,

Couverture de chaînes

à E12, UHF: E21 à E69,

à S20, HYPER: S21 à S47

Nombre maximum de programmes

Impédance de l’antenne extérieure

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

(Largeur x Hauteur x

Consommation électrique

(Largeur x Hauteur x

Consommation électrique

AC 100-240 V~ 50 / 60 Hz

200 W AC 100-240 V~ 50 / 60 Hz

200 W Taille du module CI

(Largeur x Hauteur x Profondeur)

100,0 mm x 55,0 mm x 5,0 mm

0 °C à 40 °C Moins de 80%

-20 °C à 60 °C Moins de 85%

Fichiers vidéo pris en charge

■ Afin d’améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.148

ANNEXE ANNEXE CODES INFRAROUGE

*Cet accessoire n'est pas disponible pour tous les modèles.

Code (Héxa) Fonction Remarque

95 Energy Saving Touche de la télécommande

08 POWER Touche de la télécommande (marche/arrêt)

0B INPUT Touche de la télécommande

79 RATIO Touche de la télécommande

F0 TV/RAD Touche de la télécommande

45 Q.MENU Touche de la télécommande

43 MENU Touche de la télécommande

AB GUIDE Touche de la télécommande

Touche de la télécommande

28 BACK Touche de la télécommande

5B EXIT Touche de la télécommande

AA INFO i Touche de la télécommande

30 AV MODE Touche de la télécommande

Touche de la télécommande

1E FAV ( MARK ) Touche de la télécommande

09 MUTE Touche de la télécommande

P Touche de la télécommande

Touches numérotées 0

Touche de la télécommande

53 LIST Touche de la télécommande

1A Q.VIEW Touche de la télécommande

72 ROUGE Touche de la télécommande

71 ERTE Touche de la télécommande

63 JAUNE Touche de la télécommande

61 BLEUE Touche de la télécommande

20 TEXT Touche de la télécommande

21 T.OPT(T.Option) Touche de la télécommande

39 SUBTITLE Touche de la télécommande

7E SIMPLINK Touche de la télécommande

91 AD Touche de la télécommande

Touche de la télécommande

Touche de la télécommande149

ANNEXE INSTALLATION D'UN SYSTÈME DE COMMANDE EXTERNE Installation du dispositif RS-232C Raccordez la prise d'entrée RS-232C (port série) à

un système de commande externe (tel qu'un ordi-

nateur ou un système de commande A/V) pour

contrôler les fonctions du téléviseur en externe.

Raccordez le port série du système externe à la

prise RS-232C, à l'arrière du téléviseur.

Remarque :câble de raccordement RS-232C n'est

pas fourni avec le téléviseur.

Type de connecteur : D-Sub 9 broches mâle

RXD (réception de données)

TXD (envoi de données)

DTR (terminal de données prêt)

DSR (données prêtes)

RTS (prêt à envoyer)

CTS (prêt à émettre)

ANNEXE ANNEXE ● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux● Réglages usine ● Set ID : 1

● Réglage d'environnement : Usage familial

OK Dép. OPTION● Set ID :1

Set ID Utilisez cette fonction pour spécifier un numéro d'identification du téléviseur.

Consultez "Mappage réel des données"

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent. ◄ 1 ►Fermer 1

Sélectionner OPTION.

Sélectionner Set ID (Définir un identifiant).

Régler la définition de l'identifiant pour choisir le numéro

d'identification du téléviseur souhaité.

La plage de réglage pour la définition de l'identifiant va

de 1 à 99. ● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux● Réglages usine ● Set ID : 1 ● Réglage d'environnement : Usage familial

OK Dép. OPTION● Set ID :1 ►

ANNEXE Paramètres de communication

■ Débit en baud : 9600 bps (UART –

émetteur-récepteur universel asynchrone)

■ Longueur des données : 8 bits

■ Bit d’arrêt : 1 bit

■ Code de communication : code ASCII

■ Utilisez un câble croisé (inversé).

[Command 1] : première commande.

vous pouvez régler cette fonction pour

qu'elle choisisse l'identificateur du télévi-

seur désiré, dans le menu spécial.

La plage de réglage va de 1 à 99. Si

vous sélectionnez l'identifiant “ 0 ”, vous

pouvez contrôler tous les téléviseurs

raccordés. L'identifiant (Set ID) est indi-

qué en décimales (1 à 99) dans le menu

et en hexadécimales (0x0 à 0x63), dans

le protocole de transmission/réception.

pour transmettre des données de commande.

Transmettre “ FF ” pour voir l’état des

[Command1][Command2][ ][Set ID][ ][Data][Cr]

Accusé de réception OK

* Le téléviseur transmet un accusé de réception

(ACK) de ce format quand il reçoit des données

normales. Si les données reçues sont en mode

lecture, il indique l’état actuel des données. Si ces

données sont en mode écriture, ce sont celles de

[Command2][ ][Set ID][ ][OK][Data][x]

Accusé de réception d'erreur

* Le téléviseur transmet un accusé de réception

(ACK) de ce format quand il reçoit des erreurs de

communication ou des données anormales de

fonctions non viables.

[Command2][ ][Set ID][ ][NG][Data][x]

Protocole de transmission/réception

Liste des références de commandes

Donnée 00 : code non autorisé

* Remarque : Durant des opérations USB comme DivX

ou EMF, aucune des commandes sauf Power(ka) et

Key(mc) n’est exécutée ni traitée comme NG.

COMMANDE 1 COMMANDE 2 DONNÉES(Hexadécimales)01. Marchek a 00 à 01 02. Format de l’image k c Voir la page 15203. Écran videk d Voir la page 15204. Volume muet k e 00 à 0105. Contrôle du volumek f 00 à 6406. Contrastek g 00 à 6407. Luminosité k h 00 à 6408. Couleurk i 00 à 6409. Teintek j 00 à 6410. Netteték k 00 à 64 11. Sélection OSDk l 00 à 01 12. Mode de blocage de la télécommandek m 00 à 0113. Aigusk r 00 à 6414. Gravesk s 00 à 6415. Balancek t 00 à 6416. Température de cou

leur x u 00 à 6417. Économie d’énergiej q 00 à 0518. Configuration automatiqueju 0119. Syntonisationm a Voir la page 15420. Ajouter/sauter un canalm b 00 à 121. Clém c Code Clé22. Rétroéclairagem g 00 à 6423. Sélection de l’entrée (principale)x b Voir la page 155152

08. Couleur (commande : k i)

► Pour ajuster la couleur de l'écran.

Vous pouvez aussi régler la couleur dans le menu IMAGE.

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][i][ ][Set ID][ ][Data][Cr]

[i][ ][Set ID][ ][OK/NG][Data][x]

04. Volume muet (commande : k e)

► Pour allumer ou éteindre le son.

Vous pouvez aussi éteindre le son avec la touche

MUTE (MUET) de la télécommande.

Donnée 00 : volume actif

01 : volume désactivé (muet)

[k][e][ ][Set ID][ ][Data][Cr]

[e][ ][Set ID][ ][OK/NG][Data][x]

02. Format de l'image (commande : k c)

(Taille de l'image principale)

► Pour régler le format de l’écran.

Vous pouvez également régler le format de l'écran

en utilisant la fonction Format de l'image dans le

menu rapide (Q. MENU) ou le menu IMAGE.

Donnée 01 : Écran normal (4:3)

10 à 1F : Zoom cinéma 1 à 16

[k][c][ ][Set ID][ ][Data][Cr]

* En mode PC, seuls les formats 16:9 et 4:3 sont

60 Hz) la fonction Signal original est disponible.

Le mode Écran large est pris en charge uniquement

pour les raccordements

► Pour mettre l’écran en sommeil ou le réactiver.

Donnée 00 : écran actif (activé)

01 : écran en sommeil (désactivé)

* Si « video mute on » uniquement, le téléviseur produ-

ira un affichage à l’écran OSD (On Screen Display).

Mais si « Screen mute on », le téléviseur n’affiche

[d][ ][Set ID][ ][OK/NG][Data][x]

05. Contrôle du volume (commande : k f)

► Pour régler le volume.

Vous pouvez également régler le volume à l'aide

des touches VOLUME de la télécommande.

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][f][ ][Set ID][ ][Data][Cr]

06. Contraste (commande : k g)

► Pour ajuster le contraste de l'écran.

Vous pouvez aussi régler le contraste dans le menu IMAGE.

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][g][ ][Set ID][ ][Data][Cr]

[g][ ][Set ID][ ][OK/NG][Data][x]

07. Luminosité (commande : k h)

► Pour régler la luminosité de l'écran.

Vous pouvez aussi régler la luminosité dans le menu IMAGE.

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][h][ ][Set ID][ ][Data][Cr]

[h][ ][Set ID][ ][OK/NG][Data][x]

01. Marche/Arrêt (commande : k a)

► Pour allumer et éteindre le téléviseur.

Donnée 00 : éteint 01 : allumé

► Pur montrer si le poste est allumé ou éteint.

[k][a][ ][Set ID][ ][FF][Cr]

* De la même manière, pour les autres fonctions, si

les données ‘FF’sont transmises selon ce format,

le retour des données d’accusé de réception

indique l’état de chaque fonction.

* Un avis de confirmation, un avis d’erreur et

d’autres messages peuvent s’afficher sur l’écran à

la mise sous tension du téléviseur

[a][ ][Set ID][ ][OK/NG][Data][x]

Accusé de réception153

12. Mode de blocage de la télécommande

► Permet de verrouiller les touches du téléviseur et de la

00 : Blocage désactivé

* Si vous n'utilisez pas la télécommande, utilisez

Lorsque l'alimentation principale est sous/hors

tension, le blocage externe est désactivé.

* En mode veille, si le verrouillage des touches est

activé, le téléviseur ne se mettra pas en marche

en appuyant sur la touche de la télécommande

[m][ ][Set ID][ ][OK/NG][Data][x]

11. Sélection OSD (commande : k l)

► Pour activer ou désactiver le menu à l’écran (OSD).

[l][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (commande : k j)

► Pour régler la teinte de l’écran.

Vous pouvez aussi régler la teinte dans le menu IMAGE.

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][j][ ][Set ID][ ][Data][Cr]

[j][ ][Set ID][ ][OK/NG][Data][x]

► Pour régler la netteté de l'écran.

Vous pouvez aussi régler la netteté dans le menu

10. Netteté (commande : k k)

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][k][ ][Set ID][ ][Data][Cr]

15. Balance (commande : k t )

► Permet de régler la balance.

Vous pouvez également régler la balance à partir

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][t][ ][Set ID][ ][Data][Cr]

Graves (commande : k s)

► Permet de régler le niveau des graves.

Vous pouvez également régler les graves dans le

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][s][ ][Set ID][ ][Data][Cr]

[s][ ][Set ID][ ][OK/NG][Data][x]

16. Température de couleur (commande : x u)

► Permet de régler la température de couleur. Vous pouvez

également régler la température de couleur dans le menu

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[x][u][ ][Set ID][ ][Data][Cr]

[u][ ][Set ID][ ][OK/NG][Data][x]

13. Aigus (commande : k r)

► Permet de régler le niveau des aigus.

Vous pouvez également régler les aigus dans le

Donnée Min : 00 à Max : 64

* Consultez "Mappage réel des données", page 154.

[k][r][ ][Set ID][ ][Data][Cr]

00 : OSD (menu à l'écran) désactivé

01 : OSD (menu à l'écran) activé154

19. Syntonisation (commande : m a)

► Permet de sélectionner les chaînes selon le nombre phy-

Donnée 00 : données de la chaîne supérieure

Donnée 01 : données de la chaîne inférieure

ex. No. 47 -> 00 2F (2FH)

No. 394 -> 01 8A (18AH),

DTV No. 0 -> Indifférent

Donnée 02 0x00 : ATV principal

0x10 : DTV principal

Plage de données de la chaîne

Analogique - Min: 00 à Max: 63 (0 à 99)

Numérique - Min: 00 à Max: 3E7 (0 à 999)

(à l’exception de la Suède, la Finlande, la Norvège,

le Danemark, l'Irlande)

Numérique - Min: 00 à Max: 270F (0 à 9999)

(Uniquement Suède, Finlande, Norvège,

[a][ ][Set ID][ ][OK/NG][Data][x]

Donnée Min: 00 à Max: 7DH

20. Ajouter/sauter un canal (commande : m b)

► Pour "sauter" la chaîne en cours.

Donnée 00 : Sauter 01 : Ajouter

[b][ ][Set ID][ ][OK/NG][Data][x]

17. Économie d'énergie(Command: j q)

► Permet de réduire la consommation d'énergie du

téléviseur. Vous pouvez également régler

l'économie d'énergie dans le menu OPTION.

[q][ ][Set ID][ ][OK/NG][Data][x]

18.Réglage automatique (commande : j u)

► Cette fonction permet de régler automatiquement la

position de l'image et de minimiser le tremblement

de l’image. Elle ne peut être utilisée qu'en mode

Donnée 01 : Validation

activé * Mappage réel des données 1 00 : Étape 0A : Étape 10 (Set ID 10)F : Étape 15 (Set ID 15)10 : Étape 16 (Set ID 16)64 : Étape 1006E : Étape 11073 : Étape 11574 : Étape 116CF : Étape 199FE : Étape 254FF : Étape 255(32/42/46/60LD5 *** , 32LE3 *** , 32/37/42LE4 ***

. Sélection de l’entrée (commande : x b)

(source d'image principale)

► Permet de sélectionner la source d’entrée de

Entrée externe Entrée externe

22. Rétro-éclairage (commande : m g )

► Pour contrôler le rétro-éclairage.

[b][ ][Set ID][ ][OK/NG][Data][x]

Données : Min : 00 à Max : 64

21. Clé (commande : m c)

► Pour envoyer le code clé des commandes infrarouge.

Donnée: Code clé - Voir page 148.

Entrée externe Donnée

ANNEXE ANNEXE INFORMATIONS SUR LES LOGICIELS EN CODE SOURCE OUVERT Les fichiers exécutables GPL et les bibliothèques LGPL et MPL suivants utilisés dans ce produit

sont sujets aux accords de licence GPL2.0/LGPL2.1/MPL1.1.

LG Electronics propose de vous fournir le code source sur CD-ROM moyennant une participation

financière pour l'envoi, notamment le coût du support, de la livraison et du traitement, sur simple

demande à LG Electronics, à l'adresse suivante : opensource@lge.com

Cette offre est valable pour une période de trois (3) ans à compter de la date de distribution de ce

produit par LG Electronics.

Vous pouvez obtenir une copie des licences GPL, LGPL et MPL sur le CD-ROM fourni avec ce

produit. Vous pouvez également obtenir la traduction des licences GPL et LGPL sur les sites http://

www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html et http://www.gnu.org/licenses/old-licens-

es/lgpl-2.1-translations.html.

Ce produit inclut d'autres logiciels open source.

• libjpeg : ce logiciel est basé en partie sur le travail du groupe Independent JPEG Group.

■ Le logiciel cryptographique écrit par Eric Young.

■ Le logiciel écrit par Tim Hudson.

■ Le logiciel développé par OpenSSL Project pour être utilisé dans la boîte à outils OpenSSL

(http://www.openssl.org)

L'autorisation est accordée à titre gracieux par les présentes à toute personne obtenant une copie

de ce logiciel et des fichiers de documentation associés (le « logiciel ») d'utiliser le logiciel sans

restriction, y compris, sans limitation, le droit d'utiliser, de copier, de modifier, de fusionner, de pub-

lier, de distribuer, d'accorder des sous-licences et/ou de vendre des copies du logiciel, et

d'autoriser les personnes à qui le logiciel est fourni à faire de même, sous réserve des conditions

LE LOGICIEL EST FOURNI « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPLICITE NI IMPLICITE, Y COMPRIS, SANS QUE CE SOIT UNE LIMITATION, LA GARANTIE DE POSSIBILITÉ DE COMMERCIALISATION, D'ADAPTATION À UN OBJECTIF PARTICULIER ET DE NON VIOLATION. LES AUTEURS OU LES DETENTEURS DES DROITS D’AUTEUR NE POURRONT EN AUCUN CAS ÊTRE TENUS POUR RESPONSABLES EN CAS DE PLAINTE,

DOMMAGES OU AUTRE RISQUE, QUE CE SOIT LORS D'UNE ACTION CONTRACTUELLE,

PRÉJUDICE OU AUTRE, DÉCOULANT DE OU LIÉ AU LOGICIEL OU À SON UTILISATION OU EN RAPPORT AVEC LE LOGICIEL.Notez le numéro de série et le numéro du

modèle, qui ﬁ gurent sur la plaque signalétique

ﬁ xée à l’arrière du poste.

Transmettez ces informations à votre revendeur

lorsque vous demandez une intervention de
