MODE D'EMPLOI 55LW5700 LG

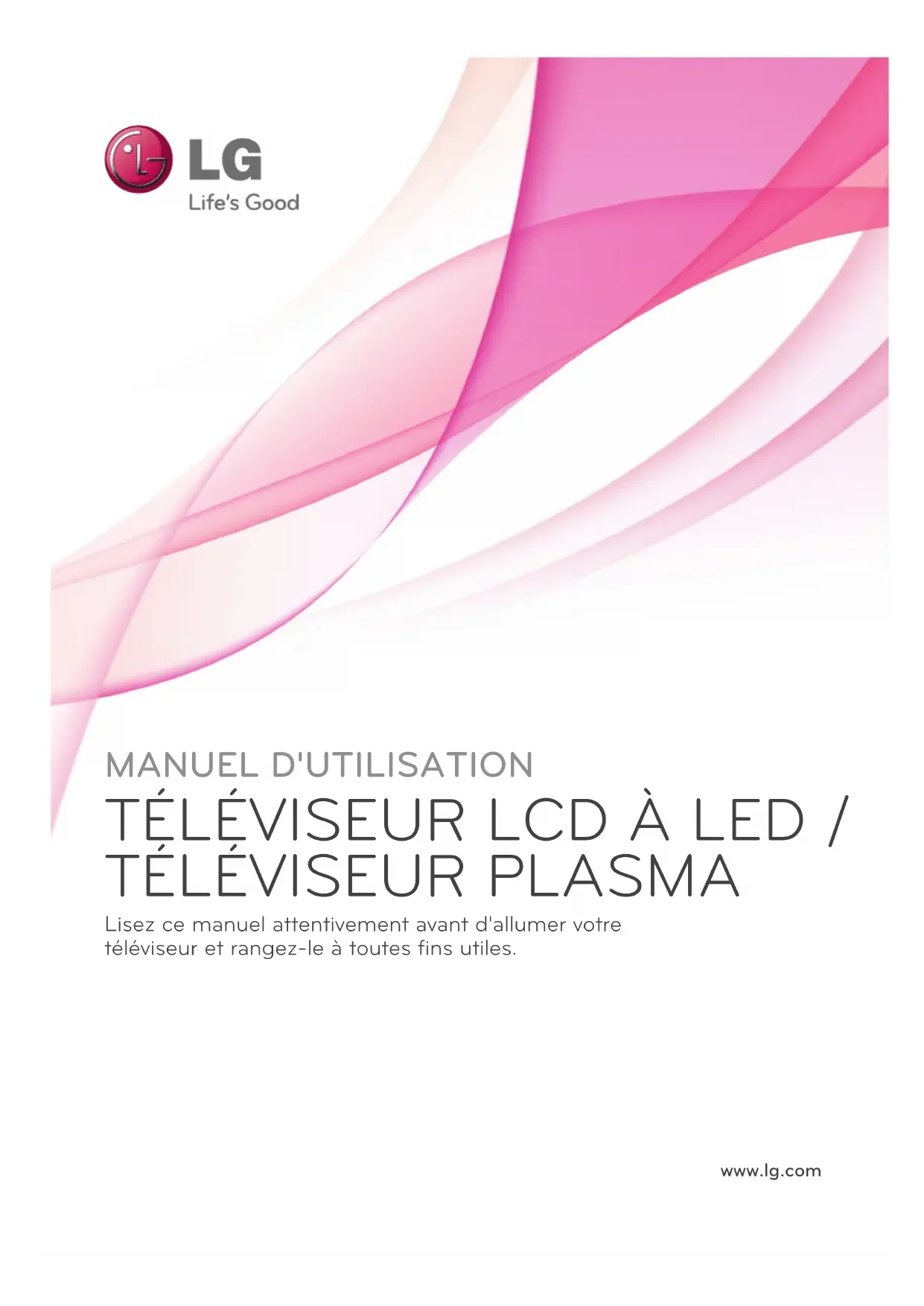

MANUEL D'UTILISATION TÉLÉVISEUR LCD À LED /

TÉLÉVISEUR PLASMA Lisez ce manuel attentivement avant d'allumer votre

téléviseur et rangez-le à toutes fins utiles.2

ENG FRANÇAIS LICENCES LICENCES Les licences prises en charge peuvent différer selon le modèle.Pour plus d’informations sur les licences,

veuillez consulter le site www.lg.com.

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le logo représentant un

double D sont des marques de commerce de Dolby Laboratories.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de

commerce ou des marques déposées de HDMI Licensing LLC.

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le logo représentant un

double D sont des marques de commerce de Dolby Laboratories.

L'image présentée peut être différente de votre téléviseur.

Le menu OSD (On Screen Display) de votre TV peut différer légèrement de celui qui est décrit dans

Les menus et options disponibles peuvent différer de la source d'entrée ou du modèle de produit que

À PROPOS DES VIDÉOS DIVX : DivX® est un format numérique créé par DivX,

LLC, une filiale de Rovi Corporation. Il s'agit d'un périphérique officiel DivX Certi-

fied® permettant la lecture de vidéos DivX. Rendez-vous sur divx.com pour en

savoir plus et télécharger des outils permettant de convertir vos fichiers en vidéos

À propos des vidéos DivX à la demande : vous devez enregistrer cet appareil cer-

tifié DivX® pour pouvoir lire les films DivX achetés en vidéo à la demande (VOD).

Pour obtenir votre code d'enregistrement, accédez à la section DivX VOD du menu

de configuration. Pour plus d'informations sur l'enregistrement de votre appareil,

rendez-vous sur le site vod.divx.com.

“DivX Certified® pour lire des vidéos DivX® et DivX Plus® HD (H.264/MKV) jusqu'à

la résolution HD 1080p, y compris le contenu premium.”

“DivX®, DivX Certified®, DivX Plus® HD et les logos associés sont des marques

commerciales de Rovi Corporation ou de ses filiales et sont exploités sous licence.”

“Protégé par un ou plusieurs des brevets américains suivants :

7,295,673; 7,460,668; 7,515,710; 7,519,274”3

6 ASSEMBLAGE ET PRÉPARA-

TION 6 Déballage11 Accessoires en option12 Éléments et touches20 Déplacement du téléviseur20 Préparation du téléviseur20 - Fixation du socle24 - Installation sur un meuble26 - Montage mural27 - Installation des supports pour le mon-tage mural28 - Organisation des câbles29 - Non-utilisation du socle 30 TÉLÉCOMMANDE 33 Fonctions de la télécommande Magic Mo- tion 34 - Installation du dongle RF34 - Enregistrement de la télécommande Magic Motion34 - Utilisation de la télécommande Magic Motion35 - Précautions à prendre pour utiliser la télécommande Magic Motion 35 VISIONNAGE DE LA TÉLÉVI-

SION 35 Raccordement d'une antenne35 - Accordement d'une antenne36 Première mise en marche du téléviseur36 Visionnage de la télévision37 Accéder au menu Accueil38 Gestion des chaînes38 - Réglage automatique des chaînes38 - Réglage manuel des chaînes (en mode numérique)39 - Réglage manuel des chaînes (en mode analogique)40 - Modification de la liste des chaînes41 - Utilisation des chaînes favorites42 Options supplémentaires42 - Réglage du format de l'image43 - Sélection du mode AV44 - Utilisation de la liste des sources d'entrée45 Utilisation des raccourcis de menus 46 DIVERTISSEMENT 46 Connexion réseau46 - Raccordement à un réseau filaire47 - Connexion d'un réseau sans fil48 - Pour configurer les paramètres du réseau,49 - Si un code de sécurité est déjà défini52 - État du réseau53 Fonction de compte Premium55 Fonction LG Apps55 - Enregistrement à LG Apps56 - Se connecter avec son compte LG Apps56 - Utilisation de LG Apps57 - Gestion de Mes Applications58 Fonction du navigateur Web58 - Utilisation du navigateur Web59 - Navigation sur des sites Web favoris60 - Navigation sur des sites Web par la saisie directe d'une adresse60 - Visualisation de la liste des sites Web consultés61 Fonction Smart Share61 - Connexion d’un périphérique de61 - stockage USB62 - Connexion au DLNA DMP (Digital Living Network Alliance, Digital Media Player)65 - Connexion à DLNA DMR (Digital Living Network Alliance, Digital Media Render)66 - Navigation dans les fichiers67 - Lecture des vidéos70 - Guide DivX® VOD71 - Visionnage de photos73 - Écoute de musique75 Fonction Media Link75 - Connection à Media Link76 - Utilisation de Media Link 76 - Regarder des films77 - Utilisation de la section Musique 77 - Utilisation de la section Programmes télévisés78 - Installation de plug-ins79 Fonction Enregistreur numérique (DVR)79 - Précautions à prendre lors de l'utilisation d'un périphérique USB.80 - Timeshift (PAUSE & REPRISE DE LA LECTURE DU PROGRAMME EN DIRECT)83 - ENREGISTREMENT84 - PROGRAMMATION87 - PROGRAMME ENREGISTRE90 Fonction EPG (Electronic Programme Guide) (en mode numérique) 90 - Activation/désactivation du guide de programme électronique 90 - Sélection d'un programme5

ENG FRANÇAIS TABLE DES MATIÈRES 91 - Mode du guide MAINTENANT/SUIV-

91 - Mode du guide à 8 jours

91 - Mode Changement de date

91 - Écran de description étendue

92 MHEG (MULTIMEDIA AND HYPERME-

DIA INFORMATION CODING EXPERT GROUP)(EN MODE NUMÉRIQUE)

92 - Télétexte au sein d'un service numéri-

92 - Télétexte d'un service numérique

93 - MHEG activé/désactivé

93 - Sélectionnez un programme

93 - Mode Liste des programmes

93 - Mode Guide MAINTENANT/SUIVANT

94 IMAGES 3D (MODÈLES 3D UNIQUEMENT)

95 Remarques sur l'utilisation des lunettes

96 Portée de visualisation des images 3D

96 Visualisation d'images en 3D

97 - Configuration d'images en 3D

98 PERSONNALISATION DES RÉ-

107 - Paramètres SON

111 - Paramètres HEURE

112 - Paramètres VERROU

113 - Paramètres OPTION

117 - Paramètres RÉSEAU

118 - Paramètres ASSISTANCE

120 Présentation des raccordements

121 Raccordement à un récepteur HD, lecteur

de DVD ou magnétoscope

121 - Connexion HDMI

125 Raccordement à un ordinateur

126 - Connexion DVI-HDMI

128 Raccordement à un système audio

128 - Connexion audio numérique optique

129 Connexion de l'écouteur

129 Connexion d’un périphérique USB

130 Connexion du boîtier multimédia sans fil

130 Connexion SIMPLINK

131 - Activation et utilisation des menus SIM-

132 Activation/désactivation

132 Télétexte Simple

132 - Sélection d'une page

132 - Sélection d'une page, d'un groupe ou

132 - Sélection directe d'une page

133 Télétexte Fastext

133 - Sélection d'une page

133 Fonction spéciale de télétexte

134 Mise à jour du micrologiciel du téléviseur

135 Nettoyage de votre téléviseur

135 - Écran et cadre

135 - Meuble et socle

135 - Cordon d'alimentation

136 Prévention du phénomène de rémanence

de l'image sur l'écran du téléviseur

151 Configuration RS-232C

151 Type de connecteur :

prise mâle D-sub 9 broches

152 Configurations RS-232C

153 Paramètres de communication

153 Liste de référence des commandes

154 Protocole de transmission/réception6

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Télécommande et piles (AAA)CD Nero MediaHome 4EssentialsManuel d'utilisationChiffon de nettoyage 1

(Selon le modèle)gant de nettoyage 2 (Selon le modèle)

ASSEMBLAGE ET PRÉPARATION Déballage Vérifiez que vous disposez des accessoires suivants dans le carton. S'il vous manque un accessoire, contactez le revendeur auprès duquel vous avez acheté le produit. Les illustrations dans ce manuel peuvent être différentes de votre produit.1 Essuyez délicatement les taches sur le meuble à l'aide du chiffon de nettoyage. Eau 32/37/42/47/55LV37 ** uniquementVis pour l'assemblage Vis pour la fixation(32/37LV37 ** uniquement)M4 x 12 x 8 2 Utiliser uniquement des chiffons doux pour nettoyer les parties externes. Pour enlever les taches, essuyer sans frotter. En appuyant trop fort, des rayures ou des taches de décoloration peuvent se former.Pour nettoyer l’écran, essuyez lentement dans une mêmedirection après avoir vaporisé de l'eau une ou deux foissur le chiffon. Essuyez toute trace d'humidité à la fin.La condensation peut provoquer l'apparition de traces surle cadre.7

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION

1 Le nombre de paires de lunettes 3D peut varier selon le pays.

Vis pour l'assemblage

Vis pour la fixation

Cordon d’alimentation

Boulons pour l’assemblage du support d’installation

Télécommande Magic Mo-

Attache-câble Base du stand Coque du stand

Capot arrière du socle Gaine de câble Display

(type d’installation et type

(un pour le téléviseur et

l’autre pour le mur)

Clou à dessin pour les

Support de protection du

Cette fonctionnalité n'est pas disponible pour tous les pays.

Dongle RF Câble pour dongle RF Bande Velcro

uniquement) Attache-câble Attache du cordon

Vis pour l'assemblage

Cordon d’alimentation Adaptateur réseau

local sans fil - connexion

Ruban adhésif du cache

Vis pour l'assemblage Attache-câble Cordon d’alimentation

Ruban adhésif du cache

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION

 Pour un raccordement optimal, les câbles HDMI et les périphériques USB doivent avoir une collerette

d’une épaisseur inférieure à 10 mm et d’une largeur inférieure à 18 mm. (Selon le modèle)

Les éléments fournis avec votre téléviseur peuvent varier en fonction du modèle.

Les spécifications du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des

fins d'amélioration des fonctions du produit.

Mode d'utilisation du noyau de ferrite(Téléviseur plasma uniquement.)

1 Utilisez un tore ferrite pour diminuer l’interférence électromagnétique du câble audio du PC. Enroulez le

câble audio autour du tore ferrite trois fois. Placez le tore ferrite à proximité du téléviseur.

Pour votre sécurité et pour la durée de vie du produit, n'utilisez aucun accessoire piraté.

Tout dommage ou blessure découlant de l'utilisation d'accessoires piratés n'est pas couvert par la

3 Utilisez un tore ferrite pour diminuer l'interférence électromagnétique du câble LAN. Enrouler le câ-

ble LAN une seule fois autour du petit tore ferrite et trois fois autour du grand. Placer le tore ferrite à

proximité du téléviseur.

[sur un périphérique]

ferrite] 10 mm(+ / - 5 mm) 2 Utilisez un tore ferrite pour diminuer l’interférence électromagnétique du câble d’alimentation.

Enroulez le câble audio autour du tore ferrite. Placez le tore ferrite à proximité du téléviseur et d’une

- S’il y a deux tores ferrites, procédez comme le montre la figure 3(1).

- Si vous disposez de trois ferrites, suivez les instructions des illustrations 1 et 3(1).

- S’il y a quatre tores ferrites, procédez comme le montrent les figures 2(1) et 3(2).

- S’il y a six tores ferrites, procédez comme le montrent les figures 1, 2(2) et 3(2).

A B A (Gris) B(Gris)

[sur un périphérique]

[sur un périphérique]

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Accessoires en option

Les accessoires en option peuvent être modifiés sans préavis à des fins d'amélioration de la qualité.

Contactez votre revendeur pour acheter ces accessoires.

Ces appareils ne fonctionnent qu'avec des téléviseurs LCD à LED ou plasma LG compatibles.

Télécommande Magic Motion

Caméra pour appels vidéo

1 Le nom ou la conception du modèle peuvent changer en fonction de l'actualisation des fonctions du

produit, ou des circonstances ou politiques du fabricant.

2 La caméra pour appels vidéo peut être utilisée avec certains téléviseurs LG.

La caméra pour appels vidéo n'est pas disponible dans tous les pays.

Mode d'utilisation du noyau de ferrite(72LW99

- Installez la ferrite tel qu'indiqué sur l'illustration suivante.

- La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble composite

(AV IN 1 uniquement).12

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Éléments et touches

L'image présentée peut être différente de votre téléviseur.

 Le téléviseur peut être mis en mode veille pour réduire la consommation d'électricité. Éteindre le

téléviseur lorsqu'on ne le regarde pas afin de réduire la consommation d'énergie.

 Vous pouvez réduire considérablement la consommation d'énergie en utilisation en diminuant la

luminosité de l'écran, ce qui réduira le coût de fonctionnement global.

Ne marchez pas sur le socle en verre et ne le soumettez pas à des chocs. Il pourrait se briser et

provoquer des blessures dues aux fragments de verre, ou bien le téléviseur pourrait tomber.

Ne tirez pas le téléviseur vers vous. Vous pourriez endommager le sol ou le téléviseur.

Sur certains modèles, le film fin collé sur l'écran fait partie du téléviseur ; vous ne devez donc pas le

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt. RS-232C IN (CONTROL&SERVICE)IN 1(ARC) IN 2 IN 3 IN 4 LAN RGB IN (PC)OPTICAL DIGITALAUDIO OUTAUDIO IN(RGB/DVI)ANTENNA/CABLE INAV IN 2 AUDIO / VIDEO COMPONENT IN 2

branchement à l'arrière

Touches tactiles² Description

/ I Permet d'allumer ou d'éteindre le téléviseur.

INPUT Permet de modifier la source d'entrée.

HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée.

Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

 Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt. RS-232C IN (CONTROL&SERVICE)IN 1(ARC) IN 2 IN 3 IN 4

Touches tactiles² Description

/ I Permet d'allumer ou d'éteindre le téléviseur.

INPUT Permet de modifier la source d'entrée.

HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée.

Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

 Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

Tactiles Description

/ I Permet d'allumer ou d'éteindre le téléviseur.

INPUT Permet de modifier la source d'entrée.

HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée.

Permet de régler le niveau du volume.

P Permet de faire défiler les chaînes mémorisées.

 Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu

Accueil - CONFIGURATION.

Panneau de branchement à

l'arrière (voir page 119)

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt.

Panneau de branchement à l'arrière (voir page 119)

Touches tactiles² Description

/ I Permet d'allumer ou d'éteindre le téléviseur.

INPUT Permet de modifier la source d'entrée.

HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée.

Permet de régler le niveau du volume.

Permet de faire défiler les chaînes mémorisées.

 Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt.

H Capteur intelligent

Tactiles Description

/ I Permet d'allumer ou d'éteindre le téléviseur.

INPUT Permet de modifier la source d'entrée.

HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus.

Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée.

Permet de régler le niveau du volume.

P Permet de faire défiler les chaînes mémorisées.

 Vous pouvez régler le voyant lumineux sur Allumé ou Éteint en sélectionnant OPTION dans le menu

Accueil - CONFIGURATION.

Panneau de branchement à l'arrière

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt. Touches tactiles² Description / I Permet d'allumer ou d'éteindre le téléviseur.INPUT Permet de modifier la source d'entrée.HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus. OK

ꔉ Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

P Permet de faire défiler les chaînes mémorisées.

ANTENNA IN COMPONENT INAUDIO R L Y P B P R VIDEO AV IN 1

1 capteur de la télécommande - Régler la qualité et la luminosité de l'image en fonction de

2 Tous les boutons sont à effet tactile et peuvent être commandés en les touchant du bout du doigt. Touches tactiles² Description / I Permet d'allumer ou d'éteindre le téléviseur.INPUT Permet de modifier la source d'entrée.HOME Accéder au menu Accueil ou sauvegarder vos données et quitter les menus. OK

ꔉ Permet de sélectionner l'option de menu mise en surbrillance ou de confirmer une entrée. Permet de régler le niveau du volume.

P Permet de faire défiler les chaînes mémorisées.

ANTENNA IN COMPONENT INAUDIO R L Y P B P R VIDEO AV IN 1

ENG FRANÇAISASSEMBLAGE ET PRÉPARATION Déplacement du téléviseur Avant de déplacer ou soulever le téléviseur, lisez les instructions suivantes pour éviter d'abîmer le téléviseur et pour le transporter en toute sécurité quels que soient son type et sa taille.  Il est recommandé de transporter le téléviseur dans le carton ou les matériaux d'emballage d'origine.  Avant de déplacer ou soulever le téléviseur, débranchez le cordon d'alimentation et tous les câbles.  Lorsque vous portez le téléviseur, orientez l'arrière vers vous afin de ne pas rayer l'écran.  Tenez fermement le haut et le bas du cadre du téléviseur. Veillez à ne pas le tenir par la partie transparente, le haut-parleur ou la grille du haut-parleur.  Il faut être au moins 2 pour déplacer un grand téléviseur.  Pour transporter le téléviseur, tenez-le comme illustré ci-dessous.  Lorsque vous transportez le téléviseur, veillez à éviter les secousses et les vibrations excessives.  Transportez toujours le téléviseur à la verticale ; ne l'inclinez pas vers la gauche ou la droite ni à plat.  Éviter de toucher l'écran en permanence car cela peut l'endommager.ATTENTION Préparation du téléviseur

Fixation du socle 47/55LW95 ** , 47/55LW98 ** uniquement 1 Posez le téléviseur face vers le bas sur une surface plane.  Disposez un tapis de mousse ou un tissu doux sur la surface afin de protéger l'écran contre tout endommagement. Vérifiez qu'aucun objet n'est appuyé contre l'écran.ATTENTION 2 Assemblez le montant et le socle du téléviseur. 3 Assemblez les pièces du capot arrière sur le téléviseur.Vis pour l'assemblage Nombre de visM4 x 16 4Si vous ne fixez pas l'écran sur le mur, suivez les instructions suivantes pour l'attacher au support.Installez votre téléviseur sur un socle et posez-le sur un meuble ou fixez-le au mur.  Serrez les vis à fond pour éviter que le téléviseur ne bascule vers l'avant. Ne serrez pas trop fort.ATTENTIONMontantSocleCapot arrière21

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION 4 Fixez le socle au téléviseur à l'aide des 4 vis.

Posez le téléviseur face vers le bas sur une

Assemblez le montant et le socle du

4 Fixez le socle au téléviseur à l'aide des 4 vis. Vis pour l'assemblage Nombre de visM4 x 16 4Modèle Vis pour l'assemblageNombre de vis 32/37/42/47/55LV37

Disposez un tapis de mousse ou un tissu

doux sur la surface afin de protéger l'écran

contre tout endommagement. Vérifiez

qu'aucun objet n'est appuyé contre l'écran.

3 Fixez le téléviseur comme indiqué. Modèle Vis pour l'assemblageNombre de vis 32/37/42/47/55LV37

** M4 x 12 4Modèle Vis pour l'assemblageNombre de vis 65LW65

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION 1

Placez la base du stand orientée vers le bas

sur une table ou une surface plate. Assemblez

le Montant et le Socle à l’aide des vis fournies

47/55LZ96** uniquement Vis pour l'assemblageNombre de visM4 x 7 4 2

Couchez avec précaution l’écran de télévi-

sion sur une surface rembourrée pour éviter

Montez le stand sur le téléviseur en suivant

les rainures dans le sens des flèches comme

l’illustre la figure. Alignez le téléviseur avec

les trous pour insérer les vis. Assemblez le

Montant et le téléviseur à l’aide des vis fourn-

ies avec celui-ci. Vis pour l'assemblage Nombre de visM4 x 14 4 4

Utilisez le Câble Display Link (pour le stand,

utilisez le câble le plus court) pour raccorder le

Socle et l'entrée de raccordement de l’affichage

sur le téléviseur. Après le raccordement, fixez

solidement les vis à l’aide d’un tournevis pour

Placez correctement le Couvercle arrière du

Installez la gaine du câble Display Link et con-

nectez ce câble avec le Montant au moyen

des vis fournies avec le téléviseur. Vis pour l'assemblage Nombre de visM3 x 6 4 Montant

Posez le téléviseur face vers le bas sur une

Assemblez le montant et le socle du

téléviseur. Modèle Vis pour l'assemblage Nombre de vis 50PZ57

** M5 x 14.5 3 60PZ57

** M5 x 24 3 3 Fixez le socle au téléviseur à l'aide des 4 vis. Modèle Vis pour l'assemblage Nombre de vis 50PZ57

Disposez un tapis de mousse ou un

tissu doux sur la surface afin de protéger

l'écran contre tout endommagement.

Vérifiez qu'aucun objet n'est appuyé con-

Posez le téléviseur face vers le bas sur une

Assemblez le montant et le socle du

3 Fixez le socle au téléviseur à l'aide des 4 vis. Vis pour l'assemblage Nombre de visM4 x 20 4Vis pour l'assemblage Nombre de visM5 x 35 4 

Disposez un tapis de mousse ou un

tissu doux sur la surface afin de protéger

l'écran contre tout endommagement.

Vérifiez qu'aucun objet n'est appuyé con-

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Installation sur un meuble

1  Soulevezletéléviseuràlaverticaleetposez-lesurunmeuble.-Laissezunespacede10cm(auminimum)parrapportaumurpourassureruneventilation Nepasplacerletéléviseuràproximitéousurunesourcedechaleur.Ilrisquedepren-drefeuoud'autresdommagespeuventenrésulter. ATTENTION

2  Branchezlecordond'alimentationdansuneprisemurale.10cm10cm10cm10cmSauf47/55LZ96 ** 10cm10cm21cm10cm47/55LZ96 ** uniquement 2  Assemblezlemontantetlesocledutéléviseur.Modèle Vis pour l'assemblage Nombre de vis50PZ95 ** M5x14.5 360PZ95 ** M5x14.5 450/60PZ95 ** uniquement 1  Posezletéléviseurfaceverslebassurunesurfaceplane.  Disposezuntapisdemousseouuntissudouxsurlasurfaceafindeprotégerl'écrancontretoutendommagement.Vérifiezqu'aucunobjetn'estappuyécon-trel'écran. ATTENTION

3 Fixezlesocleautéléviseuràl'aidedes4vis. Modèle Vis pour l'assemblage Nombre de vis50PZ95 ** M4x26 460PZ95 ** M4x28 4MontantMontantSocleSocle ou Ajustement de l'angle de la TV afin de trouver le meilleur angle de vue Sauf47/55LZ96 ** Faitespivoterl'écrande20degrésverslagaucheou la droite afin d'ajuster l'angle du téléviseur àvotrepositiondevisualisation. 2020

 Faitesattentionàvosdoigtslorsquevousajustezl'angleduproduit. ATTENTION25

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Fixation du téléviseur au meuble

Fixez le téléviseur au meuble pour éviter qu'il ne

bascule vers l'avant, ne soit endommagé et ne

provoque des blessures.

Une fois le téléviseur installé sur le meuble, insérez

et vissez la vis fournie à l'arrière du socle.

Pour empêcher le téléviseur de tomber,

fixez-le soigneusement au meuble ou

au mur conformément aux instructions

d'installation. Le basculement, les secousses

ou le balancement du téléviseur peuvent

provoquer des blessures.

AVERTISSEMENT Fixation du téléviseur à un mur

(Cette fonction n'est pas disponible sur tous les

Insérez et serrez les boulons à œillet ou les

supports et boulons à l'arrière du téléviseur.

- Si des boulons se trouvent déjà dans les trous

prévus pour les boulons à œillet, commencez

Utilisation du système de sécurité Kensington

(Cette fonction n'est pas disponible sur tous les

Le connecteur du système de sécurité Kensington

est situé à l'arrière du téléviseur. Pour plus

d'informations sur l'installation et l'utilisation,

reportez-vous au manuel fourni avec le système

de sécurité Kensington ou consultez le site http://

Reliez le câble du système de sécurité Kensington

entre le téléviseur et un meuble.

Utilisez un meuble ou une armoire

suffisamment solide et large pour supporter

le téléviseur en toute sécurité.

Empêchez les enfants de monter sur le

téléviseur et de s'y suspendre.

Montez le support mural avec les boulons au

Faites correspondre l'emplacement du support

mural avec les boulons à œillet à l'arrière du

Reliez les boulons à œillet et le support mural

par une corde robuste.

Veillez à tendre la corde afin qu'elle soit bien

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION 

Débranchez d'abord l'alimentation, puis

déplacez ou installez le téléviseur. Sinon,

cela pourrait entraîner un choc électrique.

Si vous fixez l'écran au plafond ou sur un

mur incliné, il risque de tomber et de grave-

ment blesser quelqu'un. Utiliser un support

de fixation au mur agréé par LG et contactez

un revendeur ou un technicien qualifié.

Ne serrez pas excessivement les vis, car

vous risqueriez d'endommager le téléviseur

et d'annuler votre garantie.

Utiliser des vis et un support de fixation au

mur conformes aux standards VESA. Tout

dommage ou blessure découlant d'une

mauvaise utilisation ou de l'utilisation d'un

accessoire incorrect n'est pas couvert par la

 Utilisez les vis répertoriées dans les

spécifications de la norme VESA.

 Le kit de montage mural inclut un manuel

d'installation et les pièces nécessaires.

 La longueur des vis peut varier en fonction

du montage mural. Veillez à utiliser la

longueur appropriée.

 Pour de plus amples informations, consulter

le manuel fourni avec le support de fixation

REMARQUE Modèle50PZ57 ** 50PZ95 ** 60PZ57 ** 60PZ95 ** VESA (A x B) 400 x 400 600 x 400Vis standard M6 M8Nombre de vis 4 4Support de montage muralPSW400B, PSW400BGPSW600B, PSW600BG,

10 cm10 cm10 cm10 cm Vérifiez si les vis et le support de fixation au

mur sont conformes aux standards VESA. Les

dimensions standard des kits de montage mural

sont données dans le tableau ci-dessous.

Support de montage mural (à acheter séparément) Modèle 32LV37 **

, 32LW57 ** 37LV55 **, 37LV37 **

VESA (A x B) 200 x 100 200 x 200Vis standard M4 M6Nombre de vis 4 4Support de montage muralLSW100B, LSW100BGLSW200B, LSW200BG A B Montage mural

Attacher soigneusement un support de fixation au

mur sur le panneau arrière de l'écran et installer

le support de fixation sur un mur plein perpen-

diculaire au sol. Si vous devez fixer le téléviseur à

d'autres matériaux de construction, contactez un

technicien qualifié.

LG vous recommande de faire appel à un instal-

lateur qualifié pour fixer l'appareil au mur. Modèle 42/47/55LV37**, 42/47/55LV55**,42/47/55LW65**, 42/47/55LW57**,47/55LW77**, 47/55LW95**,47/55LW98**,47/55LZ96**65LW65 **

, 72LW99 ** VESA (A x B) 400 x 400 600 x 400Vis standard M6 M8Nombre de vis 4 4Support de montage muralLSW400B, LSW400BGLSW600B27

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION Installation des supports pour le

1 Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 2 Fixez les vis pour monter le Support de mon-tage mural du téléviseur et le Support de pro-tection du téléviseur sur l’appareil.Vis pour l'assemblageNombre de visM4 x 7 2M4 x 14 247/55LZ96 ** uniquement 3 Montez le support de montage mural prévu pour le mur sur un emplacement de votre choix à l'aide des vis et des dispositifs d'ancrage au mur comme l'illustre la figure ci-dessous. Vous pouvez ajuster le niveau du support de montage mural avec l’indicateur de niveau fourni. 3-1Percez des trous de 80 mm – 100 mm de profondeur sur le lieu d’ancrage à l’aide d’un trépan de 8 mm. 3-2Nettoyez les trous percés.

3-3Insérez le dispositif d’ancrage mural fourni dans le trou. 3-4Poussez le support de montage mural con- tre le mur pour l’aligner avec le trou. Assurez-vous que le bouton de réglage de l'angle se trouve sur le côté supérieur du support de montage mural. 3-5Fixez la vis du support de montage mural dans le trou. A ce niveau, fixez la vis en appli-quant un serrage d’au moins 45 kgf•cm.Ancrage mural Vis28

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION 4 Connectez le câble Display Link (pour le sup- port de montage mural, le plus long câble) sur l’entrée de connexion de l’affichage à l’arrière du téléviseur. Montez ensuite le téléviseur sur le mur selon le sens de la flèche comme l’illustre la figure. 5 Sécurisez le téléviseur avec le Clou à dessin pour le montage mural. 6 Placez la base du stand dans un endroit appro- prié et connectez-le à l’aide du câble Display Link.Clou à dessin pour lessupports de montagemural Vérifiez le matériau du mur et l’épaisseur des matériaux de finition. Vous pouvez utiliser les ancrages et les vis fournis avec le téléviseur pour les murs en béton, en béton léger, en pierres de champ durs, en briques ou en blocs cellulaires. N'installez pas le système sur un mur en plaques de plâtre ou avec des panneaux de fibres à densité moyenne (MDF). Dans ce cas, l’ancrage et les vis doivent être insérés à l’intérieur du béton des matériaux finis. S'il n' y a pas de béton à l'intérieur, vous devez d’abord installer un support séparé et fixer les ancrages et les vis. Pour les autres cas, assurez-vous chaque pièce fixée peut résister à une charge d’extraction de 70 kgf (686 N) et à un effort de cisaillement de 100 kgf.

REMARQUE Organisation des câbles 32/37/42/47/55LV37 **, 32/37/42/47/55LV55 **

47/55LW95 ** , 47/55LW98 **

uniquement 1 Regroupez et liez les câbles à l'aide de l'attache-câble. 47/55LZ96** uniquement 1 Attachez le câble d’alimentation à l’aide du passe-câbles du capot arrière du téléviseur. Cela permettra d’éviter que le câble ne soit débranché par accident.Attache-câble 2 Après avoir raccordé les câbles selon les instructions, installez l'attache-câble comme illustré pour regrouper les câbles.Attache-câbleAttache-câble29

ENG FRANÇAIS ASSEMBLAGE ET PRÉPARATION  Ne déplacez pas le téléviseur en le tenant par l'attache-câble ou l'attache du cordon d'alimentation, car ceux-ci pourraient se casser, ce qui endommagerait le téléviseur. ATTENTION 50/60PZ57 ** , 50/60PZ95 ** uniquement 1 Raccordez le cordon d'alimentation et fixez l'attache du cordon d'alimentation, afin d'éviter qu'il ne soit accidentellement retiré. 2 Regroupez et liez les câbles à l'aide de l'attache-câble. Installez le câble LAN pour diminuer l'onde électromagnétique (voir l'illustration).Attache-câbleAttache du cordon d’alimentation Non-utilisation du socle 50/60PZ57 ** , 50/60PZ95 ** uniquement  Lorsque vous installez le support de montage mural, utilisez le cache de protection. Le cache évitera que de la poussière et des saletés ne s'accumulent dans l'ouverture. 1 Insérez le cache de protection fourni dans l'ouverture à la base du téléviseur et appuyez jusqu'à ce qu'il soit en place.Cache de protection 2 Fixez la bande de protection afin de maintenir le couvercle de protection pour protéger le téléviseur lorsque vous le déplacez (voir la figure ci-dessous).Ruban adhésif du cache de protection72LW99** uniquement 1 Raccordez le cordon d'alimentation et fixez l'attache du cordon d'alimentation, afin d'éviter qu'il ne soit accidentellement retiré.Regroupez et liez les câbles à l'aide de l'attache-câble. 2 Ramenez l'attache-câble sur le socle et or- ganisez les câbles. Remettez-le ensuite vers l'arrière.Attache du cordon d’alimentationAttache-câble30

ENG FRANÇAIS TÉLÉCOMMANDE AV MODE INPUT TV/RADENERGY LIST Q.VIEW FAV3DMUTEMARKP P A G E SAVING BACK EXIT OK Q.MENU Home

GUIDE REC LIVE TV INFO LZ9600/LW9500/LW7700/LW6500/LW5700 LV5500/LV3700/LV370S GUIDE SMART TV SMART TV TÉLÉCOMMANDE Les descriptions dans ce manuel sont données par rapport aux touches de la

Veuillez lire ce guide attentivement afin d'utiliser correctement votre téléviseur.

Pour remplacer les piles, ouvrez le couvercle du compartiment des piles, insérez deux

piles de 1,5 V de type AAA en respectant la polarité et , et refermez le couvercle.

Veillez à orienter la télécommande vers le capteur de la télécommande sur le téléviseur.

Pour retirer les piles, procédez à l'inverse de leur insertion.

Ne mélangez pas des piles neuves et des piles usagées, car cela pourrait endommager la

En mode analogique et dans certains pays, il est possible que certaines touches de la télécommande

ne fonctionnent pas.

ATTENTION AV MODE INPUT TV/

Permet d'allumer ou d'éteindre le téléviseur.

LIGHT Permet d'allumer les touches de la télécommande.

ENERGY SAVING(Économie d'énergie) (voir page 101)

Permet de régler la luminosité de l'écran afin de réduire la consommation

AV MODE (voir page 43)

Permet de sélectionner un mode audiovisuel.

INPUT(SOURCE) (voir page 44)

Permet de changer la source d'entrée et d'allumer le téléviseur.

TV/RAD Permet de sélectionner la radio, la télévision et la télévision numérique.

Boutons alphanumériques

Saisir les lettres et les chiffres.

Permet d'afficher la liste des chaînes mémorisées.

Ouvrir un espace vide sur le clavier de l'écran.

Q.VIEW Permet de revenir à la chaîne visionnée précédemment.

AV MODE INPUT TV/RADENERGYLISTQ.VIEWFAV3DMUTEMARKP P A G E SAVING BACK EXIT OK Q.MENU Home

Permet de régler le niveau du volume.

MARK Permet de sélectionner un menu ou une option.

Permet d'afficher la liste des chaînes favorites.

CHAR/NUM Permet d'alterner entre les modes de saisie de lettres et de chiffres.

Utilisation pour regarder des vidéos en 3D.

RATIO (voir page 42)

Permet de redimensionner une image.

DELETE Permet de supprimer des lettres et des chiffres.

MUTE Permet de mettre le son en sourdine.

P Permet de faire défiler les chaînes mémorisées.

PAGE Permet de passer à l'écran précédent ou suivant.

Accéder aux menus Premium.

Accéder au menu Accueil.

Q. MENU (voir page 45)

Permet d'accéder aux raccourcis de menus.

3D OPTION(OPTION 3D)(voir page 97)

Utilisation pour regarder des vidéos en 3D.

Touches de navigation (gauche/droite/haut/bas)

Permettent de parcourir les menus ou les options.

OK Permet de sélectionner les menus ou les options et de confirmer vos

BACK Permet de revenir au niveau précédent.

GUIDE Permet d'afficher le guide des programmes.

SIMPLINK (voir page 130)

Permet d'accéder aux périphériques audiovisuels raccordés au téléviseur.

Permet d'ouvrir le menu SIMPLINK.

EXIT Permet d'effacer tous les affichages à l'écran et de revenir au visionnage de

GUIDE REC LIVE TV INFO LZ9600/LW9500/LW7700/LW6500/LW5700 LV5500/LV3700/LV370S GUIDE SMART TV SMART TV Touches de couleur

Accès à des fonctions spéciales appartenant à certains menus.

SUBTITLE Permet d'afficher vos sous-titres préférés en mode numérique.

FREEZE Permet de figer l'image en cours pendant l'utilisation de la source d'entrée

TV, AV, composantes, RGB-PC ou HDMI.

Touches de commande ( )

Contrôler les contenus Premium, l'enregistreur numérique, les menus Smart

Share ou les périphériques compatibles SIMPLINK (USB ou SIMPLINK ou

enregistreur numérique).

LIVE TV(PROGRAMME EN DIRECT) (voir page 79)

Retourner au programme en direct.

REC Utilisé pour régler le menu de l'enregistreur numérique.

Afficher les informations de la chaîne et de l'écran actuels.

RATIO (voir page 42)

Permet de redimensionner une image.

SIMPLINK (voir page 130)

Permet d'accéder aux périphériques audiovisuels raccordés au téléviseur.

Permet d'ouvrir le menu SIMPLINK.

Touches du télétexte (voir page 132)

Ces touches sont utilisées pour le télétexte.

Pour plus de détails, reportez-vous à la section "Télétexte".

AV MODE INPUT TV/RADENERGYLISTQ.VIEWFAV3DMUTEMARKP P A G E SAVING BACK EXIT OK Q.MENU Home

GUIDE REC LIVE TV INFO LZ9600/LW9500/LW7700/LW6500/LW5700 LV5500/LV3700/LV370S GUIDE SMART TV SMART TV33

ENG FRANÇAIS TÉLÉCOMMANDE Cet article n'est pas fourni avec tous les modèles.

Reportez-vous au manuel de la télécommande Magic Motion pour les instructions

Veuillez lire attentivement ce manuel et utilisez le téléviseur en suivant les instructions.

Remplacez les piles lorsque le message "La batterie de la télécommande Magic Motion

est faible. Remplacez les piles." s'affiche.

Pour remplacer les piles, ouvrez le couvercle du compartiment des piles, insérez deux

piles de 1,5 V de type AA en respectant la polarité

et , et refermez le couvercle.

Veillez à orienter la télécommande vers le capteur de la télécommande sur le téléviseur.

Pour retirer les piles, procédez à l'inverse de leur insertion.

(marche/arrêt) Permet d'allumer ou d'éteindre le téléviseur.MUTE Permet de mettre le son en sourdine.Touches de navigation (gauche/droite/haut/bas)Permettent de parcourir les menus ou les options.Pointeur (émetteur RF) La lumière clignote lors du fonc-tionnement.Home Accéder au menu Accueil. 

Ne mélangez pas des piles neuves et des piles usagées, car cela pourrait endommager la

En mode analogique et dans certains pays, il est possible que certaines touches de la télécommande

ne fonctionnent pas.

ATTENTION + - Permet de régler le niveau du volume. P

ꕌꕍ Permet de faire défiler les chaînes mémorisées. Fonctions de la télécommande Magic Motion

OK Permet de sélectionner les menus ou les options et de confirmer vos réglages.Appuyez sur ce bouton lorsque le pointeur ne s'affiche plus à l'écran. Vous pouvez contrôler le téléviseur en sélectionnant les raccourcis à l'écran.- Si vous appuyez sur le bouton de navigation tout en déplaçant le pointeur, celui-ci disparaît et la télécommande Magic Motion fonctionne comme une télécommande normale. Pour afficher de nouveau le pointeur, secouez la télécommande Magic Motion de gauche à droite pendant 2 minutes. (Au bout de deux minutes, appuyez sur le bouton OK pour afficher le pointeur.)

Quick Menu Modèles 3D uniquement34

ENG FRANÇAIS TÉLÉCOMMANDE Enregistrement de la télécom-

mande Magic Motion La télécommande Magic Motion fonctionne en étant appariée avec votre téléviseur.Enregistrer la télécommande Magic Motion pour l'utiliser.

Inscription de la télécommande Magic MotionPour inscrire la télécommande, appuyez sur la tou-che OK de la télécommande tout en la pointant vers votre téléviseur.Comment désinscrire la télécommande Magic Motion après un échec d'inscriptionRéinitialisez la télécommande en enfonçant et en maintenant les touches OK et MUTE pendant 5 secondes. (Lorsque la réinitialisation est ter-minée, le voyant du pointeur clignote à nouveau.) Répétez alors la procédure ci-dessus pour inscrire la télécommande. Utilisation de la télécommande

1 Appuyez sur cette touche s’il n’y a pas de pointeur sur l'écran de votre téléviseur. Le pointeur apparaît alors à l’écran. Si le pointeur n’a pas été utilisé pendant un certain temps, il disparaît. 2 Vous pouvez déplacer le pointeur en pointant le récepteur de pointeur de la télécommande vers votre téléviseur puis en le déplaçant vers la gauche, la droite, le haut ou le bas. Si le pointeur ne fonctionne pas correctement après avoir cliqué sur la touche OK, laissez la télécommande pendant 10 secondes puis réessayez. Installation du dongle RF (32/37/42/47/55LV37 ** , 32/37/42/47/55LV55 **

, 32/42/47/55LW57 ** , 42/47/55/65LW65 **

uniquement ) L'image présentée peut être différente de votre téléviseur. 3 Fixez le dongle RF sur la bande Velcro comme indiqué ci-dessous puis allumez le téléviseur. *

Si le dongle RF pour boîtier multimédia sans fil est fixé, fixez le dongle pour la télécommande Magic Motion dans l'angle supérieur droit à l'arrière du téléviseur. * Pour éviter une interférence sans fil, maintenez la dis-tance entre le dongle RF pour la télécommande Magic Motion et le dongle Wi-Fi à 20 cm. 1 Repérez l'emplacement où vous devez fixer la bande Velcro sur le téléviseur. Déchirez ensuite la protection en papier et fixez la bande Velcro. (L'emplacement où fixer la bande Velcro diffère selon le modèle de votre téléviseur) ou

 Accessoires en option : 32/37/42/47/55LV37 **

( Cette fonctionnalité n'est pas disponible pour tous les pays.) REMARQUE

* Fixez le dongle en l'alignant sur le support dans l'angle supérieur gauche. 2 Branchez un câble jack sur la prise du dongle RF d'une part et sur la prise jack USB du téléviseur d'autre part. HDD INUSB IN 1USB AppsUSB IN 2 Dongle RFBande Velcro20 cm35

ENG FRANÇAISVISIONNAGE DE LA TÉLÉVISION Précautions à prendre pour utilis-

er la télécommande Magic Motion  Utilisez la télécommande dans la distance de communication maximum (10 m). L'utilisation de la télécommande au delà de cette distance, ou derrière un obstacle, peut entraîner la perte de la communication. D'autres appareils proches peuvent créer un défaut de communication. Des appareils électriques tels qu’un four à micro-ondes ou un périphérique de réseau local sans fil peu-vent créer des interférences, car ils utilisent la même bande passante (2,4 GHz) que la télécommande Magic Motion. La télécommande Magic Motion peut être endommagée ou peut mal fonctionner si elle tombe ou reçoit un fort impact. Pour jouer avec la télécommande Magic Motion, tenez-la solidement en faisant pas-ser sa sangle autour de votre poignet et en réglant sa longueur avec la boucle réglable. Faites attention à ne pas heurter les meubles présents ou une autre personne en utilisant la télécommande Magic Motion. Le fabricant et l'installateur ne peuvent pas fournir de service lié à la sécurité des person-nes puisque le dispositif sans fil applicable présente des possibilités d'interférences d'ondes électriques.  Il est recommandé de placer le point d'accès (AP) à plus de 1 m du téléviseur. S'il est installé à moins de 1 m, la télécommande Magic Motion peut ne pas fonctionner cor-rectement en raison des interférences de fréquence.

VISIONNAGE DE LA TÉLÉVISION Raccordement d'une

antenne Brancher une antenne pour regarder la télévision en respectant ce qui suit. Pour éviter tout endommagement, raccordez le cordon d'alimentation à la prise secteur uniquement lorsque tous les raccordements entre les périphériques sont effectués.

Accordement d'une antenne

 Utiliser un séparateur de signaux pour utiliser plus de 2 téléviseurs.  Si l'image est de faible qualité, installer un amplificateur de signaux pour améliorer la qualité de l'image.  Si l'image est de faible qualité avec un branchement sur l'antenne, déplacer cette dernière pour corriger la direction.  Aucun convertisseur ni câble d'antenne n'est fourni.REMARQUEANTENNA/CABLE IN Prise d'antenne murale Brancher le téléviseur à la prise antenne murale avec le câble RF (75 Ω). ENTERCHVOLMENUINPUT36

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISION 4 Lorsque les réglages de base sont terminés, appuyez sur la touche OK. Si vous ne procédez pas au réglage initial, il apparaîtra chaque fois que vous allumerez le téléviseur. Débranchez le cordon d'alimentation de la prise secteur lorsque vous n'utilisez pas le téléviseur pendant une longue période. REMARQUE

5 Pour éteindre le téléviseur, appuyez sur la touche (marche/arrêt). Première mise en marche

du téléviseur Lorsque vous allumez le téléviseur la première fois, l'écran de réglage initial apparaît. Sélectionnez une langue et personnalisez les réglages de base. 1 Branchez le cordon d'alimentation dans une prise secteur. 2 En mode veille, appuyez sur la touche (marche/arrêt) pour allumer le téléviseur. L'écran de réglage initial apparaît si vous allumez le téléviseur pour la première fois. 3 Suivez les instructions à l'écran pour personnaliser les réglages de votre téléviseur en fonction de vos préférences.  Vous pouvez aussi accéder aux Réglages usine en sélectionnant OPTION dans le menu Accueil- CONFIG.

REMARQUE Visionnage de la télévision

1 En mode veille, appuyez sur la touche (marche/arrêt) pour allumer le téléviseur. 2 Appuyez sur la touche INPUT et sélectionnez Antenne. 3 Pour éteindre le téléviseur, appuyez sur la touche (marche/arrêt).Le téléviseur passe en mode veille.LangueSélectionnez une langue d'affichage. (Sauf Australie, Nouvelle Zélande, Singapour, Afrique du Sud)  Réglage d'environnementSélectionnez "Usage familial" pour votre domicile.  Voyant lumineuxRéglez le voyant lumineux(lorsque vous sélectionnez "Usage familial" dans le menu "Réglage d'environnement" - uniquement sur les modèles de téléviseur LCD à LED). 

Pays Sélectionnez un pays d'affichage.(Australie, Nouvelle Zélande uniquement )

 Fuseau horaireSélectionnez le fuseau horaire et l'heure d'été.(Australie uniquement )

 Configuration du réseauConfigure votre réseau pour activer la fonction réseau sur le téléviseur.(47/55LW95 **

, 47/55LW98 ** uniquement)  Recherche auto.Recherchez et mémorisez automatiquement les chaînes disponibles.  Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays.(Uniquement DTV)

 Pour les pays qui n'ont pas de norme de diffusion de télévision numérique confirmée, il est possible que certaines fonctions de TNT ne soient pas disponibles selon l'environnement de diffusion de la TNT.(Uniquement DTV)  Pour afficher les images avec la meilleure qualité dans votre environnement, sélectionnez Usage familial.  Mode Expo. convient pour une démonstration en magasin.  Si vous sélectionnez Mode Expo., tous les paramétrages personnalisés sont réinitialisés sur les paramètres par défaut de Mode Expo. en 5 minutes. REMARQUE37

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISION Accéder au menu Accueil

1 Appuyer sur Home pour accéder au menu Accueil. 2

Appuyez sur les touches de navigation pour sélectionner l’un des menus suivants, puis appuyez sur OK.

3 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK. 4 Lorsque vous avez terminé, appuyez sur la touche EXIT.Option Description 1 Date du jour, heure 2 Informations sur la chaîne du programme 3 Carte fonction : Vous pouvez lire différents fichiers de contenus en sélectionnant chaque carte et vous pouvez éditer la carte Premium en sélectionnant 5 éléments. 4 Position de la carte fonction 5 Se connecter 6 Sortie 7 Écran de chaîne actuellement regardée 8

Accédez au menu INPUT, CONFIG, GUIDE ou FAVORIS. Le menu GUIDE peut être modi- fié sur FAVORIS en fonction des conditions de diffusion du pays. 9 Barre de lancement Se connecterPremiumRechercheSam. Jan. 1, 2011 12:00 World Nature 5:05 ~ 5:55LG Apps Navigateur InternetLien vers le con-tenu multimédiaSOURCEArrow Sudoku Mes ApplicationsConfigu-rationGUIDELG AppsPOPULAIRE NOUVEAUSortieService UCCFilm en ligneMétéoPhoto AlbumService de réseau social 1

4 5 62 3 Unit convertorNational-flagMah-JongPuzzleHoroscopeWinesound38

ENG FRANÇAISVISIONNAGE DE LA TÉLÉVISION Gestion des chaînes

Réglage automatique des

chaînes Utilisez cette option pour trouver et mémoriser automatiquement toutes les chaînes disponibles.Lorsque vous lancez la programmation automatique, toutes les informations de service précédemment enregistrées seront supprimées. 1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Recherche auto, puis appuyez sur OK. 5 Sélectionnez Lancer pour démarrer la recherche automatique.Le téléviseur recherche et mémorise automatiquement les chaînes disponibles. 6 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. Si le téléviseur détecte une chaîne verrouillée, il vous invite à saisir votre mot de passe pour mémoriser cette chaîne.REMARQUE 1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Recherche manuelle, puis appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner TNT. 6 Utilisez les touches de navigation pour sélec- tionner le numéro de chaîne que vous désirez, puis appuyez sur OK. 7 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. Réglage manuel des chaînes (en

mode numérique) Le réglage manuel vous permet d'ajouter manuellement une chaîne à votre liste des chaînes. Si le téléviseur détecte une chaîne verrouillée, il vous invite à saisir votre mot de passe pour mémoriser cette chaîne. (Uniquement DTV) REMARQUE39

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISION Réglage manuel des chaînes (en

mode analogique) Le réglage manuel vous permet d'ajuster et de classer manuellement les chaînes dans l'ordre de votre choix. Attribution d'un nom de chaîneVous pouvez attribuer un nom de chaîne de cinq caractères à chaque numéro de chaîne. Si le téléviseur détecte une chaîne verrouillée, il vous invite à saisir votre mot de passe pour mémoriser cette chaîne. Pour enregistrer un autre canal, répétez les étapes 6 à 11. 1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Recherche manuelle, puis appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner TV. (Uniquement DTV) 6 Appuyez sur les boutons de navigation ou les boutons numériques pour aller aux pro-grammes Sauvegarder. 7 Appuyez sur les boutons de navigation pour sélectionner Système TV. (Sauf Australie) 8 Appuyez sur les touches de navigation pour sélectionner V/UHF ou Câble. 9 Appuyez sur les touches de navigation ou les touches numérotées pour sélectionner le numéro de chaîne souhaité. 10 Appuyez sur les boutons de navigation pour faire défiler les menus et lancer la recherche. 11 Appuyez sur les touches de navigation pour sélectionner Sauvegarder, puis appuyez sur OK .

12 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. 1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Recherche manuelle, puis appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner TV. (Uniquement DTV) 6 Appuyez sur les touches de navigation pour sélectionner Nom, puis appuyez sur OK. 7 Appuyez sur les touches de navigation pour sélectionner la position, choisissez le deuxième caractère et poursuivez ainsi. Vous pouvez utiliser n'importe quelle lettre de l'alphabet, tous les chiffres de 0 à 9, les signes +/ - et le caractère d'espace. Appuyez ensuite sur la touche OK. 8 Appuyez sur les touches de navigation pour sélectionner Fermer, puis appuyez sur OK. 9 Appuyez sur les touches de navigation pour sélectionner Sauvegarder, puis appuyez sur OK.

10 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. REMARQUE40

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISION Modification de la liste des chaînes

1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Edition des programmes, puis appuyez sur OK. 5 Modifier les chaînes à l'aide des boutons suiv- ants.Lorsqu'un numéro de chaîne est ignoré, vous ne pourrez pas le sélectionner à l'aide de la touche P

pendant le visionnage de la télévision.Si vous voulez sélectionner la chaîne ignorée, saisissez directement son numéro à l'aide des touches numérotées ou sélectionnez-la dans le menu Edition des chaînes.Cette fonction vous permet d'ignorer les chaînes mémorisées.Vous pouvez modifier le numéro de chaîne à l'aide de la fonction "Déplacer", à condition que l'option "Numérotation Automatique" soit désélectionnée lorsque vous lancez la recherche automatique. 6 Lorsque vous avez terminé, appuyez sur la touche EXIT. Pour revenir au menu précédent, appuyez sur la touche BACK.Bouton DescriptionMettre en relief le type de chaîne.Faire défiler les types de chaînes ou les chaînes. OK Modifier les chaînes.RegarderSélectionner la chaîne surlignée pour l'afficher.Définir comme PréféréeEnregistrer ou annuler la chaîne actuelle de la liste des chaînes favorites.SauterSélectionner un numéro de chaîne à ignorer.Ajouter/Supprimer (Mode analogique uniquement)Ajouter ou supprimer une chaîne.La chaîne supprimée s'affiche en bleu.Déplacer(Mode analogique uniquement)Déplacer une chaîne.Édition du Numéro de Pro-gramme(Mode numérique uniquement)Sélectionner le numéro de chaîne souhaité.BloquerBloquer ou débloquer une chaîne. P Aller sur la page précédente ou suivante.Bouton rougeSélectionner votre groupe de chaînes fa-vorites.Réglage finLe réglage fin n'est normalement nécessaire que si la réception est mauvaise. 1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Recherche manuelle, puis appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner TV. (Uniquement DTV) 6 Appuyez sur les touches de navigation pour sélectionner Réglage fin. 7 Ajustez les réglages pour obtenir l'image et le son optimaux. 8 Appuyez sur les touches de navigation pour sélectionner Sauvegarder, puis appuyez sur OK. 9 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK.41

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISIONSélection d'une chaîne dans la liste des chaînes 1 Appuyer sur LIST pour accéder à la liste des chaînes.Bouton DescriptionSélectionner la liste des chaînes ou une liste récente.Faire défiler le programme. OK Sélectionner la chaîne surlignée pour l'afficher. P Aller sur la page précédente ou suivante.Bouton rouge Modifier les chaînes.TV/RADSélectionner un mode de programme souhaité. FAV Accéder à la liste des chaînes favorites. 2 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. Si vous sélectionnez la chaîne bloquée, vous êtes invité à saisir votre mot de passe. Utilisation des chaînes favorites Ajouter les chaînes que vous regardez fréquem-ment à la liste des favoris. 1 Sélectionner une chaîne pour l'ajouter à la liste des favoris. 2 Appuyer sur FAV. Bouton DescriptionSélectionner un groupe de chaînes favorites. P Aller sur la page précédente ou suivante.Bouton rouge Aller sur Édition des chaînes. Bouton vertEnregistrer ou annuler la chaîne actuelle.TV/RADSélectionner un mode de pro-gramme souhaité. FAV Accéder à la liste des chaînes favorites. 3 Lorsque vous avez terminé, appuyez sur la touche EXIT. REMARQUE42

ENG FRANÇAISVISIONNAGE DE LA TÉLÉVISION Options supplémentaires

Réglage du format de l'image Appuyez sur la touche RATIO pendant que vous regardez la télévision pour redimensionner l'image à sa taille optimale.  Vous pouvez également redimensionner l'image en appuyant sur la touche Q.MENU ou en sélectionnant l'option Format de l'image dans le menu Image.  Vous pouvez choisir une grande dimension en utilisant les boutons de navigation.  En mode Composant, vous ne pouvez sélectionner que 4:3, 16:9 (écran large), 14:9 et Zoom cinéma.  En mode HDMI, vous ne pouvez sélectionner que 4:3, Format original, 16:9 (écran large), 14:9 et Zoom cinéma.  En mode RGB-PC ou HDMI-PC, vous ne pouvez sélectionner que 4:3 et 16:9 (écran large).  En mode TNT, HDMI ou Composant (plus de 720p), l'option Signal original est disponible. Dans le mode TV numérique (plus de 576p), Just Scan (Balayage uniquement) est uniquement disponible pour l'Australie.REMARQUE- 16:9: redimensionne l'image sur toute la largeur de l'écran.- Signal original: Afficher les images d'une vidéo en taille originale sans rien supprimer sur les bords de l'image. Si vous sélectionnez Signal original, l'image peut être floue sur un ou plusieurs bords de l'écran.REMARQUE- 4:3: Redimensionner les images au standard précédent 4:3. - Écran large(Uniquement DTV): Si le téléviseur reçoit le signal d'écran large, vous pouvez alors ajuster l'image horizontalement ou verticalement, dans un sens linéaire, pour que l'image prenne tout l'écran.

La vidéo 4:3 et 14:9 est prise en charge en plein écran sans distorsion via la source TNT. - Format original: lorsque votre téléviseur reçoit un signal d'écran large, il passe automatiquement au format de diffusion de l'image. Signal

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISION Sélection du mode AV Chaque mode AV présente des réglages optimisés pour le son et l'image. Appuyez plusieurs fois sur la touche AV MODE pour sélectionner le mode approprié. - 14:9 : ce mode vous permet de visualiser une image au format 14:9 ou un programme de télévision général. L'écran 14:9 s'affiche de la même façon que le format 4:3, mais est agrandi en haut et en bas. - Zoom cinéma: Sélectionnez Zoom cinéma lor- sque vous voulez agrandir l'image en respect-ant les proportions.  Pour modifier le pourcentage du Zoom cinéma, appuyez sur Sa plage de valeurs est de 1 à 16.  Pour déplacer le focus du zoom vers le haut ou le bas, appuyez sur

 Si vous agrandissez ou réduisez une image, elle risque d'être déformée. REMARQUE Mode DescriptionDésactivé Permet de revenir aux réglages personnalisés précédemment. Cinéma ou THX CinémaUtilise les réglages de son et d'image optimisés pour un aspect cinématographique. Sport (Écran plasma uniquement)Utilise les réglages de son et d'image optimisés pour les scènes de sport et d'action.Jeux Utilise les réglages de son et d'image optimisés pour les jeux rapides. Il est recommandé d'utiliser le mode Jeux lorsque vous jouez à un jeu vidéo sur une PlayStation ou une Xbox. En mode Jeux, les fonctions liées à la qualité d'image sont optimisées pour les jeux vidéo.44

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISIONLes sources d'entrée déconnectées sont af-fichées en gris.- Pour ajouter un label de sources, ap-puyez sur le bouton vert. Vous pouvez ainsi identifier facilement un appareil raccordé à chaque source d'entrée.- Si vous branchez un nouveau périphérique sur le téléviseur, une fenêtre pop-up s'affiche. Pour sélectionner une source d'entrée, choisissez Oui dans cette fenêtre.- Pour accéder à SIMPLINK, appuyez sur le bouton rouge. Si vous sélectionnez SIM-PLINK et Marche, la fenêtre pop-up de l'entrée HDMI ne s'affichera pas. Utilisation de la liste des

sources d'entrée Sélection d'une source d'entrée 1 Appuyez sur la touche INPUT pour accéder aux sources d'entrée.- L'appareil connecté s'affiche pour chaquesource d'entrée.Source d'entréeDescriptionAntenne Regarder la télévision par diffusion satellite et câble numérique.USB Lire des fichiers multimédias à partir d'une clé USB.RÉSEAU Lire des fichiers multimédias à partir d'un réseau domestique.AV Regarder une vidéo avec un magné-toscope ou un autre périphérique.Composant Regarder une vidéo avec un lecteur DVD ou un autre périphérique ou encore via un décodeur numérique.RGB Utiliser le téléviseur comme un écran d'ordinateur.HDMI Regarder une vidéo avec HTS ou un autre périphérique à haute définition.Antenne USB 1Liste des sourcesLabels des sourcesSortie AV1 RÉSEAU AV2 Composant1 ▼

▼ SIMPLINK Page 1/2 HDMI2 HDMI3HDMI1Composant2 RGB USB 2  L'image présentée peut être différente de votre téléviseur. 2 Appuyez sur les touches de navigation pour accéder à l'une des sources d'entrée, puis appuyez sur OK. Vous pouvez également accéder à la liste de sources d'entrée en sélectionnant INPUT dans le menu Accueil. REMARQUE45

ENG FRANÇAIS VISIONNAGE DE LA TÉLÉVISIONAjout d'un label de sourceAjoutez un label à une source d'entrée afin de pouvoir identifier facilement un appareil raccordé à chaque source d'entrée.Labels des sources AV1

AV2 Composant1Composant2 RGB Fermer ▼

1 Appuyez sur la touche INPUT pour accéder aux sources d'entrée. 2 Appuyez sur le bouton vert

3 Appuyez sur les touches de navigation pour accéder à l'une des sources d'entrée. 4 Appuyez sur les touches de navigation pour accéder à l'un des labels des sources. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT. Pour revenir au menu précédent, appuyez sur la touche BACK.  L'image présentée peut être différente de votre téléviseur.Page 1/2 Utilisation des raccourcis

de menus Vous pouvez personnaliser les menus que vous utilisez fréquemment. 1 Appuyez sur la touche Q.MENU pour accéder aux raccourcis. 2 Appuyez sur les touches de navigation pour parcourir les menus suivants, puis appuyez sur OK.Menu Description (Selon le modèle)Format de l'imagePermet de changer la taille de l'image (16:9, Signal original, Format original, Écran large, 4:3, 14:9, Zoom cinéma)Préréglages d'imagePermet de changer le mode de l'image (Capteur intelligent, Vif, Standard, APS,

Cinéma ou THX Cinéma ou THX Bright Room, Sport, Jeux, Photo, Expert1, Expert2)Préréglages du son Permet de changer le mode du son (Standard, Musique, Cinéma, Sport, Jeux)Minuterie d'arrêtPermet de définir la durée avant l'extinction du téléviseur.Langue des sous-titresRappeler les sous-titres que vous avez choisis en mode numérique.Audio ouLangue audioPermet de changer la sortie du son.Économie d'énergieDiminuer la consommation d'énergie en ajustant la luminosité de l'écran. (Capteur intelligent, Automatique, Désactivé, Minimum, Moyen, Maxi-mum, Désactiver l'écran)Mode AV Configurer une image optimale et les paramètres Audio (Désactivé, Cinéma or THX Cinéma, Sport, Jeux)Saut activé/désactivéRégler Saut activé/désactivé.Appareil USB Retirer un périphérique USB.Le menu est uniquement affiché lorsque le périphérique USB est branché.  Les menus et options disponibles peuvent varier selon la source d'entrée que vous utilisez. REMARQUE

3 Appuyez sur les touches de navigation pour sélectionner l'option de votre choix. 4 Lorsque vous avez terminé, appuyez sur la touche Q.MENU.46

ENG FRANÇAISDIVERTISSEMENT DIVERTISSEMENT Connexion réseau

Raccordement à un réseau

filaire Raccordez le téléviseur à un réseau local via le port LAN comme illustré ci-dessous et configurez les paramètres réseau.Si vous disposez à la fois d’un réseau filaire et sans fil, il est préférable d’opter pour le réseau filaire.Une fois le raccordement physique effectué, cer-tains réseaux domestiques nécessitent de régler les paramètres réseau du téléviseur. Pour la plupart des réseaux domestiques, le téléviseur se connect-era automatiquement sans qu’il soit nécessaire de procéder à des ajustements.Pour plus d’informations, contactez votre fournis-seur d’accès à internet ou consultez le manuel de votre routeur.

Pour configurer les paramètres réseau, procédez comme suit. (Même si votre téléviseur s’est déjà connecté automatiquement, le lancement une nou-velle fois de la configuration n’aura pas d’impact négatif.) 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner RÉSEAU, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Configuration du réseau, puis appuyez sur OK. 5 Si les réseaux filaire et sans fil sont connectés simultanément, appuyez sur les touches de navigation pour sélectionner Filaire, puis ap-puyez sur OK. 6 Si vous avez déjà configuré le réseau, sélec- tionnez Réinitialisation. La nouvelle con-figuration de la connexion va réinitialiser la configuration de réseau actuelle. 7 Sélectionnez Config auto adresse IP ou Con-figuration manuelle adresse IP.- Si vous avez sélectionné la configuration manuelle de l’adresse IP, appuyez sur les touches de navigation et les touches numérotées. Vous devrez saisir les adresses IP manuellement.- Configuration automatique adresse IP : sélectionnez cette option s’il existe un serveur DHCP (routeur) sur le réseau local via une connexion filaire. Le téléviseur se verra alors attribuer automatiquement une adresse IP. Si vous utilisez un routeur ou modem haut débit comportant une fonction de serveur DHCP (Dynamic Host Configuration Protocol), l’adresse IP sera déterminée automatique-ment.- Configuration manuelle adresse IP : A sélectionner en l'absence de serveur DHCP dans le réseau ou si vous voulez configurer manuellement l'adresse IP. 8 Lorsque vous avez terminé, appuyez sur la touche EXIT. Ne raccordez pas un câble de téléphone modu-laire au port LAN. Comme il existe différentes méthodes de rac-cordement, suivez les spécifications de votre opérateur de télécommunications ou de votre fournisseur d’accès à internet. Après avoir branché le port LAN, utiliser Premium ou le menu LG Apps.ATTENTION47

ENG FRANÇAIS DIVERTISSEMENT Connexion d'un réseau sans fil Le LAN sans fil LG pour l'adaptateur large bande/DLNA (vendu séparément) permet de relier le téléviseur à un réseau sans fil. La méthode de configuration et de connexion varie selon le matériel utilisé et l'environnement réseau. Pour plus de détails sur la marche à suivre et la configuration du réseau, reportez-vous aux instructions fournies avec votre borne d'accès ou votre routeur sans fil.Avant de raccorder le téléviseur au réseau, vous devez configurer la borne d'accès ou le routeur sans fil. La méthode la plus simple consiste à utiliser le bouton WPS (troisième méthode décrite dans cette section). (47/55LW95 ** , 47/55LW98 ** uniquement : Intègre le module Wi-Fi, réseau LAN sans fil non néces-saire pour bande large/configuration d'adaptateur DLNA) IN

Internet HDD INUSB IN 1 USB AppsUSB IN 2 Si vous voulez accéder directement à internet sur votre téléviseur, la connexion internet haut débit doit être active en permanence. Si vous ne parvenez pas à accéder à internet, vérifiez l’état du réseau à partir d’un ordinateur de votre réseau.  Lorsque vous configurez le réseau, vérifiez que le câble du réseau local est bien connecté ou assurez-vous que la fonction DHCP du routeur est activée. Si vous ne terminez pas la configuration du réseau, celui-ci risque de ne pas fonctionner correctement. REMARQUE  Utiliser une connexion sans fil est recom-mandé pour profiter des images, de la musique ou des vidéos enregistrés sur un PC via le routeur. Lorsque le port sans fil du routeur est utilisé, certaines fonctions peuvent être restreintes. Il est recommandé de placer le point d'accès (AP) à plus de 1 m du téléviseur. S'il est installé à moins de 1 m, la télécommande Magic Motion peut ne pas fonctionner cor-rectement en raison des interférences de fréquence. REMARQUE48

ENG FRANÇAIS DIVERTISSEMENT Pour configurer les paramètres du réseau,

1 Appuyer sur Home pour accéder au menu Ac-

2 Appuyez sur les touches de navigation pour

sélectionner CONFIG, puis appuyez sur OK.

3 Appuyez sur les touches de navigation pour

sélectionner RÉSEAU, puis appuyez sur OK.

4 Appuyez sur les touches de navigation pour

sélectionner Configuration du réseau, puis

5 Appuyez sur les touches de navigation pour

sélectionner Sans fil puis appuyez sur OK.

6 Si vous avez déjà configuré les paramètres du

réseau, sélectionnez Réinitialisation et ap-

puyez sur OK. Les paramètres du réseau sont

alors réinitialisés.

7 Appuyez sur les boutons de navigation pour

accéder à Réglages à partir de la liste des

points d'accès et appuyez ensuite sur OK.

- Recherchez les bornes d'accès ou routeurs

sans fil disponibles à proximité puis affichez-

les sous forme de liste.

9 Appuyez sur les chiffres pour saisir le code de

la clé de sécurité du point d'accès et appuyez

sur OK. Sélection du type de réglage pour le réseau sans filSélectionnez le type de réglage pour le réseau sans fil.Réglage à partir de la liste des points d'accèsRéglage simple (méthode bouton WPS)Réglage sur réseau Ad-hoc ꕉ Précédent ꕯ Sortieꔉ Suivant 8 Appuyez sur les boutons de navigation pour

sélectionner un point d'accès ou un routeur

sans fil figurant sur la liste. (Si le point d'accès

est sécurisé, vous êtes invité à saisir la clé Ap-

puyez ensuite sur OK.) Sélection d'un point d'accès Précédent SortieSélectionnez le point d'accès auquel vous souhaitez vous connecter.Page 1/1Saisir le nouveau code SSIDiptime ASW Réseau1 PIN ConnecterRecherche de point d'accès...49

ENG FRANÇAIS DIVERTISSEMENT Si un code de sécurité est déjà

défini PIN (Personal Identification Number)Si votre routeur requiert un PIN, suivez les instruc-tions ci-après. 1 Répétez les étapes 1-7 relatives à « Connex- ion d'un réseau sans fil ». 2 Appuyez sur le bouton rouge pour établir la connexion au point d'accès avec la méthode PIN.

3 L'ID réseau et la clé de sécurité sont affichés sur l'écran du téléviseur. Saisissez le code PIN de votre appareil. Le code PIN est le numéro à 8 chiffres exclusif de la clé de protection. 4 Appuyez sur OK pour sélectionner Connecter. WPS (Wi-Fi Protected Setup)Un bouton WPS qui se situe sur votre routeur ou sur le point d'accès offre la méthode de connexion la plus simple. Vous appuyez tout simplement sur le bouton situé sur le routeur puis vous disposez de 2 minutes pour sélectionner le WPS sur le téléviseur. 1 Répétez les étapes 1-7 de "Connexion d'un réseau sans fil ". 2 Appuyez sur les boutons de navigation pour sélectionner Réglage simple (méthode bou-ton WPS). 3 Appuyez sur le bouton WPS situé sur votre routeur. 4 Retournez sur l'écran et sélectionnez Con- necter. 5 Répétez les étapes 6-7 de "Raccordement à un réseau filaire".Connexion avec la méthode PINSaisissez le code PIN sur la page des points d'accès et appuyez sur le bouton [Connexion].CODE PIN : 12345670Connecter ꕉ PrécédentPour plus d'informations, consultez le manuel des points d'accès.ꕯ Sortie ꔉ Suivant

5 Répétez les étapes 6-7 de "Raccordement à un réseau filaire".50

ENG FRANÇAIS DIVERTISSEMENT Mode ad-hoc

La méthode ad hoc permet d'avoir une connexion

sans fil à l'ordinateur sans utiliser de routeur ou de

1 Répétez les étapes 1-5 de "Connexion d'un

2 Appuyez sur les boutons de navigation pour

sélectionner Réglage sur réseau Ad-hoc,

puis appuyez sur OK.

3 Appuyez sur les boutons de navigation pour

sélectionner OK, puis appuyez sur OK.

4 Appuyez sur OK pour sélectionner Connecter

pour relier le réseau ad hoc.

- L'écran de votre téléviseur affiche votre iden-

tifiant réseau et la clé de sécurité.

- Saisissez cet identifiant réseau et la clé de

sécurité pour votre appareil.

- Au besoin, vous pouvez modifier les informa-

tions de réglage en utilisant le bouton rouge.

5 Appuyez sur les boutons de navigation pour

saisir une adresse IP et appuyez sur OK. Option DescriptionRéglage du PC  Le protocole Internet (TCP/IP) ou le PC doivent être réglés manuel-lement. L’adresse IP, le masque Subnet et le Gateway par défaut peuvent être réglés à discrétion. 

» c.-à-d., adresse IP : 192.168.0.1 / Masque Subnet : 255.255.255.0 / Gateway par défaut : 192.168.0.10Réglage de la TV  Vérifier l’adresse IP et le Gate-way du PC. Saisir l’adresse du Gateway du PC correspondant à l’adresse IP et inversement et sélectionner OK. 

» c.-à-d., adresse IP : 192.168.0.10 / Masque Subnet : 255.255.255.0 / Gateway par défaut : 192.168.0.1 6 Appuyez sur les boutons de navigation pour

sélectionner Fermer lorsque le paramétrage du

7 Appuyez sur le bouton OK.

Lorsque vous recherchez des réseaux sans

fil sur votre PC avec la méthode ad hoc, le

téléviseur est désigné par LGTV10.

LGTV10 est affiché dans la liste. (Sélec-

tionnez le même nom que celui de l'ID

réseau qui s'affiche à l'écran.)

ENG FRANÇAIS DIVERTISSEMENT Conseils pour la configuration du réseau

 Utilisez un câble de réseau local standard avec

ce téléviseur. Préférez un câble de catégorie 5

ou supérieure doté d’un connecteur RJ45.

 Bon nombre de problèmes de connexion ré-

seau qui surviennent pendant la configuration

peuvent souvent être résolus en réinitialisant

le routeur ou le modem. Pour ce faire, après

avoir raccordé l’appareil au réseau domestique,

éteignez et/ou débranchez rapidement le câble

d’alimentation du routeur ou du modem câblé du

réseau domestique. Ensuite, rallumez l’appareil

et/ou rebranchez le cordon d’alimentation.

 Selon le fournisseur d’accès à internet (FAI), le

nombre d’appareils pouvant recevoir le service

internet peut être limité par les modalités de

service applicables. Pour plus de détails, con-

 LG décline toute responsabilité en cas de dys-

fonctionnement du téléviseur et/ou de la fonction

de connexion à internet suite à des erreurs ou

problèmes de communication associés à votre

connexion internet haut débit ou à tout autre

équipement raccordé.

 LG ne peut en aucun cas être tenu responsable

de problèmes avec votre connexion internet.

 Certains contenus disponibles via la connex-

ion réseau peuvent être incompatibles avec le

téléviseur. Pour toute question concernant ces

contenus, contactez le producteur du contenu.

 Vous risquez d’obtenir des résultats insatis-

faisants si le débit de la connexion réseau ne

répond pas aux impératifs du contenu auquel

vous voulez accéder.

 Certaines opérations liées à la connexion à

internet peuvent ne pas être possibles en raison

de certaines restrictions fixées par votre fournis-

seur d’accès à internet (FAI).

 Tous les frais facturés par un FAI, notamment,

mais sans s’y limiter, les frais de connexion,

sont à votre charge.

 Un port LAN 10 Base-T ou 100 Base-TX est

nécessaire pour un raccordement câblé à ce

téléviseur. Si votre service internet ne permet

pas un tel raccordement, vous ne pourrez pas

connecter le téléviseur.

 Un modem DSL est nécessaire pour utiliser le

service DSL et un modem par câble est néces-

saire pour pouvoir utiliser le service de modem

par câble. Suivant la méthode d’accès de votre

FAI et le contrat d’abonnement souscrit, il est

possible que vous ne puissiez pas utiliser la

fonction de connexion à internet offerte par ce

téléviseur ou que vous soyez limité quant au

nombre d’appareils que vous pouvez connecter

simultanément. (Si votre FAI limite l’abonnement

à un seul appareil, il est possible que ce télévi-

seur ne puisse pas être raccordé lorsqu’un PC

 L’utilisation d’un “routeur” peut ne pas être au-

torisée ou être limitée en fonction des règles et

restrictions mises en place par votre FAI. Pour

plus de détails, contactez directement votre FAI.

 Le réseau sans fil fonctionne sur une bande de

fréquences radio de 2,4 GHz. Elle est également

utilisée par d'autres appareils domestiques tels

que les téléphones sans fil, les périphériques

Bluetooth®, les fours à micro-ondes. Des

interférences ne sont donc pas à exclure. Le

périphérique peut provoquer son interruption

via des fréquences radio de 5 Ghz. Il s’agit du

même périphérique équipé du boîtier media

sans fil LG, du téléphone sans fil ou d’autres

périphériques Wi-Fi.

 Cela peut diminuer la vitesse du service, si une

condition ambiante sans fil utilise le réseau sans

 Éteignez les appareils raccordés à votre réseau

domestique lorsque vous ne les utilisez pas.

Certains appareils peuvent générer du trafic

 Dans certains cas, le fait de placer la borne

d'accès ou le routeur sans fil plus haut au-des-

sus du sol peut améliorer la réception.

 La qualité de la réception sur le réseau sans fil

dépend de nombreux facteurs tels que le type

de borne d'accès, la distance entre le téléviseur

et celle-ci, ainsi que l'emplacement du télévi-

 Pour raccorder un AP sans fil, un AP compatible

connexion sans fil est nécessaire et vous devez

activer la fonction de connexion sans fil de l’AP.

Informez-vous auprès du fournisseur de l’AP sur

la possibilité de connexions sans fil AP.

 Vérifiez les paramètres de sécurité de l’AP SSID

pour une connexion AP sans fil et informez-

vous auprès du fournisseur de l’AP sur les

paramètres de sécurité de l’AP SSID.

 Le téléviseur peut devenir plus lent ou présenter

un mauvais fonctionnement si des paramètres

erronés des équipements du réseau sont entrés

(routeur câblé/sans fil, concentrateur, etc.).

Installez correctement en vous basant sur le

manuel de l’équipement et définissez le réseau.

 Si AP est défini pour inclure la norme 802.11n,

et si WEP(64/128 bit) ou WPA (TKIP/AES) est

défini comme cryptage (Encryption), la connex-

ion risque de ne pas être possible.52

ENG FRANÇAIS DIVERTISSEMENT État du réseau

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner RÉSEAU, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner État du réseau. 5 Appuyez sur OK pour vérifiez l'état du réseau. Option DescriptionRéglageRevenez au menu de configuration du réseau filaire ou sans fil. Test Vérifiez l'état actuel du réseau après l'avoir configuré.Fermer Retournez au menu précédent.53

ENG FRANÇAIS DIVERTISSEMENT Fonction de compte Pre-

mium La technologie Premium LG vous permet d'accéder à de nombreux services en ligne ou de contenu direct sur votre téléviseur. Vous pouvez regarder en streaming des films, la météo, des vidéos et des albums photos sur votre téléviseur si vous disposez d'un compte Premium et d'une connexion Internet. Appréciez des programmes de divertissements mais pas uniquement. Vous pouvez aussi suivre les dernières actualités, la météo, la gestion de vos photos et tout cela en utilisant simplement la télécommande du téléviseur et sans vous servir d'un ordinateur à côté. 1 Appuyez sur Premium pour accéder à l'option Premium. 2 Appuyez sur les boutons de navigation pour accéder au contenu souhaité et appuyez sur OK. Des fournisseurs de contenu différents four-nissent ces services.  Veuillez consulter les sites web de ces four-nisseurs de contenu pour des informations spécifiques relatives au service proposé. Le menu Premium peut être différent d'un pays à l'autre. Notez que certains prestataires de service mettent automatiquement les contenus à jour. La mise en page du contenu ou la méthode de fonctionnement peut donc changer sans avertissement au préalable. Veuillez vous reporter au menu d'aide sur l'écran. L'intégralité des informations, données, doc-uments, communications, téléchargements, fichiers, textes, images, photographies, dessins, vidéos, diffusions web, publications, outils, ressources, logiciels, instructions, programmes, applets, widgets, applications, produits et autres formes de contenu (« con-tenu »), ainsi que tous les services et offres (« services ») fournis ou mis à disposition, directement ou indirectement, par des tiers (« prestataires ») relève exclusivement de la responsabilité du prestataire. La disponibilité et l'accès au contenu et aux services fournis par le prestataire au moyen de l'appareil LGE peuvent être modifiés à tout moment sans préavis. Cette disposition s'applique également, entre autres, à la sus-pension, à la suppression ou à la cessation de tout ou partie du contenu ou des services. Pour toute question ou tout problème con-cernant le contenu ou les services, veuillez consulter le site web du prestataire pour obtenir les informations les plus récentes. LGE décline toute obligation de service après-vente pour le contenu et les services. Toute question ou demande de service après-vente liée au contenu ou aux services doit être adressée directement aux fournis-seurs de contenu et prestataires concernés. Veuillez noter que LGE ne saurait être tenu pour responsable du contenu ou des services offerts par le prestataire ni pour l'éventuelle modification, suppression ou cessation desdits contenus et services. LGE décline également toute responsabilité ou accès à ces contenus ou services. En fonction du prestataire de service, cer-tains contenus sont déconseillés au moins de 18 ans. L'accord parental est obligatoire. Le service peut être interrompu si la connex-ion internet est instable. Veuillez contrôler l'état de votre connexion si vous rencontrez ce problème. La liste des vidéos recherchées à partir du téléviseur peut être différente de la liste recherchée à partir de votre navigateur Web sur le PC. 3 Appréciez les fonctionnalités de Premium. Option Description 1 Accéder à l'écran de de configuration de Météo. 2 Se connecter au service Premium. 3 Retour à l'écran de menu précédent. 4 Regarder à nouveau la télévision. 5 Sélectionner le service en ligne souhaité. Si la connexion est obligatoire pour un service déterminé, vous devez d'abord vous enregistrer dans ce service à partir de votre ordinateur et ensuite vous connectez à ce service sur le téléviseur. 6 Barre de lancement Avis important

Se connecterService UCCActualités SportsVidéo en streamingMap ActualitésMétéo Photo AlbumService de réseau socialFilm en ligneRetourSortieSam. Jan. 1, 2011 12:00 1 2 3

6 Recherche LG AppsNavigateur InternetLien vers le con-tenu multimédiaArrow SudokuMes Applications 454

ENG FRANÇAIS DIVERTISSEMENT Informations légales

AVIS IMPORTANT RELATIF AU SERVICE EN RÉSEAU L'ensemble du contenu Premium ou des applica-

tions téléchargées sur LG Apps et des services

accessibles par l'intermédiaire de cet appareil

sont la propriété de tiers et sont protégés par

droits d'auteur, brevets, marques commerciales

ou autres lois relatives à la propriété intellec-

tuelle. Lesdits contenus, applications et services

sont uniquement destinés à un usage personnel,

non publique et à des fins non commerciales.

L'utilisation de tout contenu, application ou service

à des fins autres que celles autorisées par son

détenteur ou par le prestataire de service est

interdite.L'utilisation des contenus, applications

et services est soumise aux conditions générales

du Contrat de licence utilisateur conclu entre vous

et le fournisseur du contenu ou le développeur

de l'application. Sans limitation des dispositions

précédentes, il est interdit de copier, charger,

envoyer, transmettre, présenter en public, traduire,

vendre, modifier, créer des œuvres dérivées ou

distribuer, de quelque manière ou sur quelque

support que ce soit, tout contenu ou service

affiché par l'intermédiaire de cet appareil, sauf

autorisation expresse du détenteur du contenu,

du développeur de l'application ou du prestataire

de service concerné.LG Electronics décline toute

responsabilité à votre égard (y compris concernant

les réclamations des tiers) pour toute utilisation

illégale, non autorisée ou abusive des contenus ou

Les contenus, applications ou services tiers peu-

vent être sujets à modification, suspension, retrait,

suppression ou interruption, ou l'accès peut être

désactivé à tout moment et sans préavis. LG Elec-

tronics décline toute déclaration ou garantie de

mise à disposition des contenus, applications ou

services pour une période donnée. Les contenus,

applications ou services sont transmis par des

tiers via des réseaux et des centres de transmis-

sion ne dépendant pas du contrôle de LG. LG

est susceptible d'imposer des limites d'utilisation

ou d'accès à certains services, applications ou

contenus, dans tous les cas sans préavis ni

engagement quelconque de sa part. LG Electron-

ics décline expressément toute responsabilité ou

tout engagement en cas de modification, interrup-

tion, désactivation, retrait ou suspension de tout

contenu, application ou service mis à disposition

par l'intermédiaire de cet appareil.

LG Electronics n'est en aucun cas responsable

des services client liés aux contenus, applications

et services. Toute question ou demande de service

concernant les contenus, applications ou services

doit être adressée directement aux fournisseurs de

contenu, prestataires de services ou développeurs

d'applications concernés.

 La lecture de vos vidéos peut être sur

Pause, Arrêt ou Mise en mémoire tampon

en fonction de la vitesse de votre bande

 En ce qui concerne les services auxquels

vous devez vous connecter, allez sur la page

web du service via le PC et connectez-vous

via le téléviseur pour bénéficier de dif-

férentes fonctions supplémentaires.

 Écran plasma uniquement : S'il n'y a aucune

action de l'utilisateur pendant les 2 minutes

qui suivent un arrêt sur une image à l'écran,

l'économiseur d'écran va automatiquement

s'activer pour éviter que cette image reste à

ENG FRANÇAISDIVERTISSEMENT Fonction LG Apps Cette fonctionnalité n'est pas disponible pour tous les pays.Des applications supplémentaires peuvent être téléchargées à partir de l'Application Store de LG. Ces fonctions peuvent ne pas être accessibles à des moments donnés en fonction du pays ou du produit. Dans ce cas de figure, les boutons peu-vent être inactifs.Ils sont actifs lorsque les services sont disponi-bles.De nouvelles fonctionnalités peuvent également être disponibles à l'avenir pour ce modèle. Enregistrement à LG Apps

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur le bouton rouge pour vous enreg- istrer.- Vous pouvez uniquement vous enregistrer à partir de votre téléviseur comme un membre bénéficiant d'applications gratuites. 3 Créez votre ID et mot de passe. Appuyez sur les boutons de navigation pour sélectionner une lettre et un nombre et validez en appuyant sur OK. 4 L'enregistrement est terminé. Recherche LG AppsLien vers le con-tenu multimédiaArrow Sudoku Mes ApplicationssourceConfigu-rationGUIDEWorld Nature 5:05 ~ 5:55 Se connecterPOPULAIRE NOUVEAUPremiumSam. Jan. 1, 2011 12:00LG AppsSortieUCC ServiceFilm OnlineMétéoPhoto AlbumService de résau social 1

4 Navigateur Internet 6 7 8 95 3

Winesound Option Description 1 Se connecter,DéconnexionSe connecter ou se déconnecter du service Premium. 2 SortieRegarder à nouveau la télévision. 3 LG AppsAccéder à LG Apps 4 Accéder directement aux LG Apps que vous voulez. 5 RechercheCes fonctions peuvent ne pas être accessibles à des moments donnés en fonction du pays ou du produit. Dans ce cas de figure, les boutons peuvent être inactifs.Ils sont actifs lorsque les services sont disponibles. 6 Navigateur Internet 7 Lien vers le contenu multi-média 8 Quick AppsEnregistrer les applications les plus utilisées parmi tous les télécharge-ments. Pour modifier la liste des Quick Apps, consultez « Utilisation de Mes Applications ». 9 Mes Applica-tionsVous pouvez maintenant naviguer dans toutes les applications instal-lées, modifier la liste des Quick Apps et sélectionner puis exécuter l'application que vous voulez. Si vous voulez devenir un membre payant ou modifier vos informations, utilisez votre ordinateur et rendez-vous sur http://www.lgappstv.comREMARQUE56

ENG FRANÇAIS DIVERTISSEMENT Utilisation de LG Apps

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Se connecter au téléviseur.

3 Appuyez sur les boutons de navigation pour aller sur LG Apps et appuyez sur OK. 4 Modifier les applications avec le menu suivant. Option Description 1 Se connecter,DéconnexionSe connecter ou se décon-necter de LG Apps 2 RechercheRechercher LG Apps. 3 Mes Applica-tionsAccéder à Mes applications. 4 RetourRetour à l'écran précédent. 5 SortieQuitter LG Apps 6 Apps Sorting TOP : applications les plus téléchargées au cours des 7 derniers jours NOUVEAU : les applications les plus récentes disponi- bles  CLASSEMENT PAYANT : les applications payantes les plus téléchargées CLASSEMENT GRATUIT : les applications gratuites les plus téléchargées TOUTES : par ordre al-phabétique Aller sur la page précédente ou suivante à l'aide du bou-ton P . 7 Apps Catégo- rie Afficher la catégorie LG Apps (Tout, Jeux, Divertissement, Life, Éducation, Actualités/info.) 8 Programme en directRegarder le programme en cours.

Se connecter avec son compte

LG Apps Pour profiter des LG Apps de votre compte, vous devez vous connecter à votre compte LG Apps. 1 Appuyer sur Home pour accéder au menu Ac-cueil. 2 Appuyez sur le bouton rouge pour vous con- necter.Le clavier pour saisir votre ID et votre mot de passe vous est affiché.- Si vous n'êtes pas membre, appuyez de nouveau sur le bouton rouge. Vous pouvez uniquement vous inscrire comme un membre bénéficiant d'applications gratuites à partir de votre téléviseur. 3 Appuyez sur les boutons de navigation pour accéder à la lettre ou au chiffre voulu et ap-puyez sur OK.- En cochant « Se connecter automatique-ment », la connexion s'établit automatique-ment lorsque vous allumez le téléviseur. 4 Profiter de LG Apps. Vous pouvez bénéficier du service Premium, LG Apps Mes Applications et de nombreux autres services.Gestion ID 1 Après vous être connecté, appuyez à nouveau sur le bouton rouge.Une fenêtre pop-up est affichée. 2 Appuyez sur les boutons de navigation pour accéder à l'option de menu souhaitée et ap-puyez sur OK.Conguration du proleChanger l'utilisateurDéconnexionFermer 3 Gestion de l'ID en utilisant le menu suivant.  Vous pouvez télécharger une application payée sur au maximum cinq téléviseurs. REMARQUE Option DescriptionConfigura-tion du profileContrôle des informations de base, les applications achetées et celles installées sur votre téléviseur.Changer l'utilisateurModifier votre compte.Déconnex- ion Se déconnecter du service Pre-mium.Recherche Se connecter POPU-

Tout Jeux Divertissement Life Éducation Actualités/info.

Pour acheter des applications, il faut d'abord se

1 Appuyez sur les boutons de navigation pour

sélectionner l'application voulue et appuyez sur

Les informations sur cette application vous

2 Appuyez sur Panier pour acheter l'application. Option Description 1 Se connecter,DéconnexionSe connecter ou se déconnecter de LG Apps 2 Mes Applica-tionsAccéder à Mes applications. 3 RetourRetour à l'écran précédent. 4 App descrip- tion Afficher la description de l'application actuelle. 5

Fee Afficher le prix de l'application actuel-lement affichée. 6 InstallInstaller ou acheter l'application. Vous pouvez acheter une application avec votre PC ou votre téléviseur, mais elle peut uniquement être instal-lée et exécutée sur votre téléviseur. Si vous voulez acheter une appli-cation payante, vous devez vous connecter en tant que membre payant à l'adresse www.lgappstv. com.  Si l'espace libre sur votre télévi-seur est insuffisant, vous pouvez télécharger les applications sur un périphérique de stockage USB. Vous pouvez exécuter, supprimer ou déplacer des applications enregistrées sur le périphérique de stockage USB via l'écran Mes applications. 7 Rate this AppUtilisez les étoiles pour donner un classement à l'application que vous avez achetée. 8 App info.Afficher les informations des applica-tions en cours. Pour stocker des applications sur le périphérique de stockage USB, vérifiez s'il est bien branché sur le port USB Apps. Vous pouvez stocker jusqu'à 1 000 applications sur le périphérique de stockage USB. Le périphérique de stockage USB contenant les applications ne peut pas être utilisé pour stocker d'autres types de données. REMARQUE Horoscope Jeux � lgtv2011 � Mes Applications

Retour Free InstallRate this App

Gestion de Mes Applications

1 Accédez à LG Apps après vous être connecté.

2 Appuyez sur les touches de navigation pour

sélectionner Mes Applications, puis appuyez

sur OK. Option Description 1 Afficher la mémoire utilisée et la mé-moire disponible. 2 Page actuelle/nombre total de pages de Mes Applications. 3 Aller sur la page précédente ou suivante via le bouton P

4 Déplacer les LG Apps. 5 Applications rapides. 6 Se connecter à LG AppsAprès s'être connecté, gérer les op-tions de l'ID (Configuration du profile, Changer l'utilisateur, Déconnexion). 7 Modifier Mes Applications. 8 Quitter Mes Applications. 9 Retourner au menu Accueil. : Supprimer les applications.Mes ApplicationsÉditer Se connecterSortiePage 1/1Supprimer 4 6 7 8

- Recherche LG AppsNavigateur InternetLien vers le con-tenu multimédiaArrow Sudoku Home 5

Horoscope COLOUR Yoga58

ENG FRANÇAISDIVERTISSEMENT Fonction du navigateur Web Le navigateur Web vous permet de visualiser des pages Web sur votre téléviseur.Plus d'informations sur le navigateur WebꔈLe navigateur Web sur cet appareil prend en charge Flash 8 et les versions antérieures.ꔈLe navigateur Web sur cet appareil ne prend pas en charge des technologies dépendant des plateformes, telles que ActiveX.ꔈLe navigateur Web sur cet appareil prend en charge uniquement les plug-ins installés.ꔈLe navigateur Web sur cet appareil peut ne pas prendre en charge les formats multimédia autres que les suivants : JPEG / PNG / GIF / WMV (ASF) / WMA / MP3 / MP4ꔈCertaines pages Web peuvent dépasser l'allocation de mémoire du navigateur Web. Dans ce cas, le navigateur Web se ferme automatiquement. ꔈLe navigateur Web sur cet appareil utilise une seule police intégrée. Certains textes risquent de ne pas être affichés comme souhaité. ꔈLe navigateur Web sur cet appareil ne prend pas en charge le téléchargement de fichiers ou de polices. ꔈLe navigateur Web sur cet appareil est un navi-gateur sur téléviseur. Il peut fonctionner dif-féremment des navigateurs sur PC. Utilisation du navigateur Web

1 Connectez-vous au réseau.

2 Appuyer sur Home pour accéder au menu Accueil. 3 Utilisez les touches de navigation pour accéder à Navigateur Web et appuyez sur OK. 4 Utilisez les touches de navigation pour accéder à l'URL, puis appuyez sur OK. 5 Utilisez les touches de navigation pour sélec- tionner l'adresse URL que vous désirez, puis appuyez sur OK.Page initiale du navigateur InternetURL Favoris Historique OK Eliminer les URL similairesRetour Sortie ENG

ENG FRANÇAIS DIVERTISSEMENT Navigation sur des sites Web

1 Connectez-vous au réseau.

2 Appuyer sur Home pour accéder au menu Accueil. 3 Utilisez les touches de navigation pour accéder à Navigateur Web et appuyez sur OK. 4 Utilisez les touches de navigation pour accéder aux Favoris, puis appuyez sur OK. En ajoutant des sites Web consultés fréquem- ment, vous pouvez naviguer facilement sur ceux-ci. 765 1 2 3OptionDescription 1 Permet de naviguer sur un site Web en saisissant directement l'adresse URL.

2 Permet de sélectionner un site Web dans les Favoris. 3 Permet de visualiser la liste des pages Web récemment afchées. 4 Permet de sélectionner un site pour naviguer dessus. 5 Permet d'éditer les Favoris.-Move : Permet de modier l'ordre dans les Favoris.-Rename : Permet de renommer les sites ajoutés aux Favoris.-Delete : Permet de supprimer des sites des Favoris. 6 Permet de revenir à la page précédente. 7 Permet de quitter le navigateur Web.Page initiale du navigateur Internet URL FavorisHistorique1/2 page Éditer

6 Vous pouvez naviguer sur des sites Web sur votre téléviseur.Bouton Description 1 Permet de revenir à la page précédente. 2 Permet d'accéder à l'écran des favoris. 3 Permet de faire un zoom avant ou arrière. 4 Permet d'ajouter la page Web en cours aux Favoris. 5 Permet d'accéder à l'écran de recher- che.

6 Permet d'accéder à la page précédente/suivante dans la liste des pages Web récemment afchées. Vous pouvez modier l'adresse URL pour accéder à d'autres sites Web. Vous pouvez supprimer la liste et les cookies des pages Web récemment afchées. 7 Permet de quitter le navigateur Web. Sélectionnez la fenêtre d'entrée du navigateur

pour afcher le clavier en bas de l'écran.

ENG FRANÇAIS DIVERTISSEMENT Navigation sur des sites Web

par la saisie directe d'une

1 Connectez-vous au réseau.

2 Appuyer sur Home pour accéder au menu Accueil. 3 Utilisez les touches de navigation pour accéder à Navigateur Web et appuyez sur OK. 4 Utilisez les touches de navigation pour accéder à l'URL, puis appuyez sur OK. Vous pouvez naviguer sur un site Web en saisissant directement l'adresse URL. Visualisation de la liste des sites

1 Connectez-vous au réseau.

2 Appuyer sur Home pour accéder au menu Accueil. 3 Utilisez les touches de navigation pour accéder à Navigateur Web et appuyez sur OK. 4 Utilisez les touches de navigation pour accéder à l'historique et appuyez sur OK. Vous pouvez visualiser les adresses des sites Web que vous avez consultés précédemment.Option Description 1 Sélection d'autres accès au site Web. 2 Saisissez l'adresse URL. Si l'adresse saisie est similaire à l'un des sites consultés précédemment, une liste déroulante s'afche. 3 Utilisez le clavier pour saisir l'adresse Permet de sélectionner les caractères à saisir. 4 Permet de sélectionner la langue du clavier. 5 Permet de changer de clavier. 6 Permet d'effacer les adresses simi-laires apparaissant sous la zone de saisie de l'adresse. 7 Permet de revenir à la page précédente. 8 Permet de quitter le navigateur Web. 9 Cache le clavier. Sélectionnez la barre d'adresse URL pour afcher de nouveau le clavier. : Déplace le curseur vers la gauche ou vers la droite. ; Permet de supprimer le texte avant le curseur, à raison d'un caractère à la fois. < Appuyez sur cette touche après avoir saisi l'adresse pour accéder au site Web.

5 Option Description 1 Sélection d'autres accès au site Web. 2 Permet d'afcher la liste des pages Web récemment consultées. Permet de sélectionner un élément pour ac-céder à la page. 3 Permet d'effacer la liste des sites Web consultés 4 Permet de revenir à la page précédente. 5 Permet de quitter le navigateur Web.Browser Home URL FavorisHistorique1/2 page Eliminer

Retour Sortie Page initiale du navigateur Internet

ENG FRANÇAISDIVERTISSEMENT Fonction Smart Share

Connexion d’un périphérique de

stockage USB Brancher les périphériques USB tels qu'une mé-moire flash USB ou un disque dur externe sur le téléviseur et utiliser les fonctionnalités multimédias (voir « Fichiers du navigateur »).Brancher une mémoire flash USB ou un lecteur de carte mémoire USB sur le téléviseur comme le montre l'illustration.Pour débrancher le périphérique de stockage USB, déconnectez-vous correctement pour éviter d'endommager le téléviseur ou les fichiers. 1 Appuyez sur la touche Q.MENU pour accéder aux raccourcis. 2 Appuyez sur les touches de navigation pour sélectionner Appareil USB, puis appuyez sur OK. 3 Retirez le périphérique de stockage USB uniquement lorsque le message vous indique que vous pouvez le faire en toute sécurité.

RS-232C IN (CONTROL&SERVICE

DV I HDD INUSB IN 1 USB AppsUSB IN 2 ou Conseils pour l’utilisation de périphériques de stockage USB Le téléviseur reconnaît uniquement un appareil de stockage USB. Si vous branchez un périphérique de stockage USB sur votre téléviseur via un hub USB, il se peut que votre téléviseur ne puisse pas reconnaî-tre le périphérique de stockage USB. Votre téléviseur peut ne pas identifier le périphérique de stockage USB si celui-ci néces-site un driver spécifique. La vitesse d'identification de votre périphérique de stockage USB peut varier en fonction de l'appareil. Il faut uniquement utiliser un périphérique de stockage USB dont les fichiers d'image ou de musiques sont normaux. Seuls les périphériques de stockage USB formatés comme système de fichiers FAT32 ou NTFS peuvent être utilisés. Vous devez éventuellement brancher le périphérique de stockage USB sur une alimenta-tion externe via un adaptateur. Si le téléviseur ne reconnaît pas le périphérique de stockage USB connecté, débranchez et re-branchez puis essayez à nouveau. Éviter d'utiliser un câble trop long. Le téléviseur ne prend pas correctement en charge certains périphériques de stockage USB. Vous pouvez utiliser un périphérique de stockage USB avec plusieurs partitions (jusqu'à 4). Vous pouvez utiliser 4 périphériques de stockage USB en même temps via un lecteur multicarte USB.  La méthode d'alignement des fichiers sur le périphérique de stockage USB ressemble à celui de Windows XP. Vous ne pouvez pas créer ou supprimer directe-ment à partir du téléviseur un dossier contenu sur le périphérique de stockage USB. Le nombre maximum de caractères autorisés pour un nom de fichier est de 100. L'identification d'au maximum 1 000 dossiers et fichiers est possible. Si trop de fichiers et de dossiers sont enregistrés sous un dossier, cela risque de nuire au bon fonctionnement de l'installation. Il est recommandé d'utiliser un disque dur externe USB d'une capacité maximale de 1 To et de 32 Go pour le périphérique de stockage externe. Si un disque dur externe USB avec la fonction-nalité d'économie d'énergie ne fonctionne pas, éteignez et rallumez-le pour le faire fonctionner correctement. Pour de plus amples informations, consultez le manuel utilisateur du disque dur externe USB. Les périphériques de stockage USB avec USB 1.0 et 1.1 sont également pris en charge. Ils peu-vent néanmoins ne pas fonctionner correctement lors de la lecture des vidéos. Des décharges électrostatiques peuvent entraîner un dysfonctionnement du périphérique USB. Dans ce cas, le périphérique USB doit être branché une nouvelle fois. N’éteignez pas le téléviseur et ne retirez pas le périphérique de stockage USB lor-sque celui-ci est en cours d’utilisation, car vous risqueriez de perdre des fichiers ou d’endommager votre périphérique. Sauvegardez régulièrement vos fichiers stockés sur un périphérique de stock-age USB, car vous risquez de perdre ou d’endommager ces fichiers, ce que ne cou-vre pas forcément la garantie.ATTENTION62

ENG FRANÇAIS DIVERTISSEMENT Connexion au DLNA DMP (Dig-

ital Living Network Alliance,

Digital Media Player)

Ce téléviseur peut afficher et lire plusieurs types

de fichiers vidéo, photo et audio à partir de votre

serveur DLNA et a été certifié par la DLNA pour ce

La Digital Living Network Alliance (DLNA)

est une association regroupant divers indus-

triels des secteurs de l'électronique grand

public, de l'informatique et des appareils

mobiles. Digital Living permet aux consom-

mateurs de partager facilement des sup-

ports numériques sur un réseau domes-

tique filaire ou sans fil.

Le logo de la certification DLNA permet de

repérer facilement les produits conformes

aux directives d'interopérabilité DLNA. Cet

appareil est conforme à la version 1.5 des

directives d'interopérabilité DLNA. Lorsqu'un

PC exécute un logiciel serveur DLNA ou

qu'un périphérique compatible DLNA est

raccordé à ce téléviseur, certaines modifica-

tions des paramètres logiciels ou d'autres

périphériques peuvent être nécessaires.

Pour plus d'informations, reportez-vous aux

instructions d'utilisation du logiciel ou de

Veuillez vous reporter à « Fonction Smart Share »

pour de plus amples informations sur les types de

fichiers pris en charge et les autres instructions à

 Le CD-ROM Nero MediaHome 4 Essentials

fourni est une version personnalisée du logiciel

permettant exclusivement de partager des

fichiers et des dossiers pour ce téléviseur.

 Nero MediaHome 4 Essentials ne prend pas en

charge les fonctions suivantes : transcodage,

interface utilisateur distante, prise de contrôle

du téléviseur, services Internet et Apple iTunes.

 Ce manuel en explique le fonctionnement, les

exemples étant tirés de la version anglaise

de Nero MediaHome 4 Essentials. Suivez

l'explication concernant les opérations à effec-

tuer dans la version dans votre langue.

 En cas d’excès de dossiers et de fichiers dans

un dossier, elle peut ne pas fonctionner cor-

 Pour l'option DLNA, utilisez le programme Nero

MediaHome fourni avec le téléviseur. Nous ne

pouvons toutefois pas garantir un fonctionne-

ment parfait de ce programme tiers.

 Vous pouvez sélectionner un programme sur

la petite fenêtre qui affiche la liste des chaînes

 Contrôlez vos paramètres réseau si l’option

DLNA ne fonctionne pas correctement.

 Si une opération anormale ou une erreur se

produisent dans Nero Media Home, l’option

DLNA peut ne pas fonctionner correctement.

Dans ce cas, quittez Nero Media Home et

redémarrez le programme. Vous pouvez té-

lécharger la dernière version de Nero Media

Home en cliquant sur le point d’interrogation

en bas à gauche du programme.

 Si le réseau est instable, l’appareil peut être

plus lent ou peut devoir effectuer des charge-

ments pendant la lecture.

 Lors de la lecture d'une vidéo en mode DLNA,

les fonctions Audio multiple et Sous-titres ne

 Lors de la sélection du Plein écran en mode

DLNA, la proportion de l’écran résultant peut

différer de l’original.

 Si plusieurs téléviseurs sont connectés à un

seul serveur en mode DLNA, un fichier peut

ne pas être lu correctement, en fonction des

performances du serveur.

 Si le serveur ne fournit aucune information

relative à un fichier spécifique, "--" s'affiche.63

ENG FRANÇAIS DIVERTISSEMENT Installation de Nero MediaHome 4 Essentials

Nero MediaHome 4 Essentials est un logiciel

serveur DLNA pour Windows facile d'utilisation.

Configuration requise pour Nero MediaHome 4

requis), Windows® XP Media Center Edition

2005 (Service Pack 2 ou ultérieur), Windows

Server® 2003 (Service Pack 1 ou ultérieur)

 Windows® 7 Édition Familiale Premium,

Professionnel, Entreprise or Édition Intégrale

 Windows Vista® 64 bits (l'application

s'exécute en mode 32 bits)

 Windows® 7 version 64 bits (application

exécutable en 32 bits)

 Espace sur le disque dur : 200 Mo pour une

installation standard de la version autonome

 Processeur Intel® Pentium® III 1,2 GHz ou

 Mémoire : 256 Mo de RAM

 Carte graphique offrant au moins 32 Mo de

mémoire vidéo, une résolution minimum

de 800 x 600 pixels et une profondeur de

 Windows® Internet Explorer® 6.0 ou ultéri-

 DirectX® 9.0c révision 30 (août 2006) ou

 Environnement réseau : Ethernet 100 Mb,

WLAN (IEEE 802.11g), ou plus rapide

1 Démarrez votre ordinateur.

2 Fermez tous les programmes Microsoft Win-

dows et, le cas échéant, désactivez l'antivirus.

3 Insérez le CD-ROM Nero MediaHome 4 Es-

sentials dans le lecteur de votre ordinateur.

4 Cliquez sur Nero MediaHome 4 Essentials.

L'assistant d'installation s'ouvre.

5 Cliquez sur le bouton Suivant pour accéder à

l'écran de saisie du numéro de série.

Cliquez sur Suivant.

6 Si vous acceptez toutes les conditions, cliquez

sur J'accepte le contrat de licence puis sur

L'installation n'est pas possible si vous

n'acceptez pas le contrat de licence.

7 Cliquez sur Standard puis sur Suivant.

L'installation proprement dite commence.

8 Si vous souhaitez participer à la collecte

anonyme de données, cochez la case corre-

spondante puis cliquez sur Suivant.

9 Cliquez sur Quitter pour terminer l'installation.

Partage de fichiers et de dossiers

Après avoir installé Nero MediaHome, vous devez

ajouter les dossiers que vous souhaitez partager.

1 Double-cliquez sur l'icône Nero MediaHome 4

Essentials qui se trouve sur le bureau.

2 Cliquez sur l'icône Réseau, sur la gauche, puis

spécifiez votre nom de réseau dans le champ

correspondant. Le nom de réseau saisi est

reconnu par votre téléviseur.

3 Cliquez sur l'icône Partages sur la gauche.

4 Cliquez sur l'onglet Dossiers locaux de l'écran

5 Cliquez sur l'icône Ajouter pour ouvrir la fenê-

tre Parcourir le dossier.

6 Sélectionnez le dossier contenant les fichiers

que vous souhaitez partager. Le dossier sélec-

tionné est alors ajouté à la liste des dossiers

7 Cliquez sur l'icône Démarrer le serveur.

 Si les dossiers ou fichiers partagés

n'apparaissent pas sur le téléviseur, cliquez

sur le dossier sous l'onglet Dossiers locaux

puis sur le bouton Autres... pour relancer le

balayage du dossier.

 Pour plus d'informations et pour découvrir

les autres logiciels, rendez-vous sur www.

ENG FRANÇAIS DIVERTISSEMENT Lecture de Shared Media

Vous pouvez afficher et lire du contenu vidéo,

photo et musical stocké sur votre ordinateur ou

sur tout autre serveur de support DLNA.

1 Appuyer sur Home pour accéder au menu Ac-

2 Appuyez sur les touches de navigation pour

sélectionner Smart Share, puis appuyez sur

3 Appuyez sur les boutons de navigation pour

sélectionner l'appareil voulu et appuyez sur

4 Appuyez sur les boutons de navigation pour

Selon le serveur média, le téléviseur doit éven-

tuellement obtenir une autorisation d'accès du

Conseils pour utiliser DLNA DMP

 La fonction DLNA n'est pas disponible sur

certains routeurs ne prenant pas en charge

la multidiffusion. Pour de plus amples infor-

mations, reportez-vous au manuel de votre

routeur ou contactez le fabricant.

 Pour lire un fichier du serveur multimédia,

celui-ci et le téléviseur doivent être reliés à la

 Les formats de fichiers et les fonctions de

lecture de Smart Share peuvent varier en

fonction du serveur média utilisé.

 Des restrictions peuvent exister par fonction-

nalités de fichier et le serveur en restreint la

 Les miniatures d'un film sont uniquement

prises en charge lorsque le serveur DLNA le

 Si une piste audio ne peut être lue dans le

menu Smart Share, le téléviseur l'ignore et

passe à la suivante.

 Les fichiers d'un dossier peuvent unique-

ment être lus s'ils sont de même type.

 Les informations relatives à un fichier

affichées à l'écran ne sont pas toujours

exactes pour des fichiers audio ou vidéo du

 Ce téléviseur ne reconnaît que les sous-titres

de film fournis par Nero MediaHome 4.

 Le nom du fichier de sous-titres et du film

doivent être identiques, et ils doivent se trou-

ver dans le même dossier.

 Si des fichiers de sous-titre ont été ajoutés

alors qu'un répertoire a déjà été indexé,

l'utilisateur doit supprimer et rajouter le dos-

sier à la liste des dossiers partagés.

 Le fichier DRM/*.tp/*.trp sur le serveur

DLNA n'est pas lu si Vidéo est en cours

 Les fichiers MPO ne sont pas lus si Photo

est en cours d'exécution.

 La qualité de la lecture et le fonctionnement

de Smart Share peuvent varier selon l'état

de votre réseau domestique.

 Il est possible que les fichiers de supports

amovibles tels qu'un lecteur USB, de DVD,

etc. de votre serveur multimédia ne soient

pas partagés correctement.

 Lorsque vous lisez un contenu multimédia

via la connexion DLNA, les fichiers protégés

par DRM ne sont pas pris en charge.

 L'identification d'au maximum 1 000 dossiers

et fichiers est possible.

 Si un même dossier contient un grand nom-

bre de dossiers ou fichiers, le périphérique

risque de ne pas être en mesure d’y accéder

ENG FRANÇAIS DIVERTISSEMENT Connexion à DLNA DMR (Digital

Living Network Alliance, Digital

Media Render) La lecture à distance des fichiers média est prise en charge. Les fichiers d'un appareil compatible (Windows 7, téléphone portable avec "Play To" ou d'autres appareils compatibles DLNA-DMC) peuvent être « passés » sur le téléviseur.La fonction DMR fonctionne correctement à condi-tion que le téléviseur et le PC appartiennent au même réseau local. 1 Pour lire un fichier, sélectionnez le fichier via la fonctionnalité « Lecture à distance » de Windows 7. Pour ce faire, cliquez avec le bouton droit de la souris sur le fichier que vous voulez lire. 2 Vous pouvez lire un fichier uniquement sur un ensemble ou un appareil TV même si plusieurs appareils sont branchés. La vitesse de lecture dépend du statut du réseau.  Les sous-titres sont uniquement pris en charge pour certains appareils DCM.  La fonction DMR peut ne pas fonctionner correctement dans un réseau sans fil. La fonction de recherche de DMC fonctionne uniquement pour les fichiers vidéo. Le DMR n'est pas disponible lorsqu'une au-tre fonction est en cours d'exécution (enreg-istrement, lecture ou Smart Share, etc.). Consultez le manuel d'utilisation du télé-phone portable ou de l'appareil utilisé pour connaître les étapes à suivre pour lire un fichier. Vous pouvez modifier le nom d'un téléviseur connecté en double-cliquant sur l'élément que vous voulez modifier dans le Panneau de commande > Réseau et Internet > Af-ficher ordinateurs et appareils du réseau. (Uniquement sur Windows 7) Vous ne pouvez pas modifier le nom d'un téléviseur si le média DMR est en cours de lecture. Procédez à la modification lorsque la lecture est terminée. REMARQUE Nom chier sun Nom serveurMYPC1Demande d'afchage des images à partir d'un périphérique externe.66

ENG FRANÇAIS DIVERTISSEMENT Navigation dans les fichiers Choisissez le menu Photo, Musique ou Vidéo, et parcourez les fichiers.Conseils lors de l'utilisation de périphériques de stockage USBType Formats de fichier pris en chargeVidéo MPG, MPEG, DAT, TS, TRP, TP, VOB, MP4, MOV, MKV, DivX, AVI, ASF, WMV, M4V Débit binaire max. du fichier vidéo à lire : 20 Mbps (mégabit par seconde) Débit binaire du format audio : entre 32 kbps et 320 kbps (MP3) Format de sous-titres pris en charge (externe) : *.smi, *.srt, *.sub (MicroDVD, SubView 1.0/2.0), *.ass, *ssa, *.txt (TMPlayer), *.psb (PowerDivX) Format de sous-titres pris en charge (interne) : XSUB (uniquement, XSUB est le format de sous-titres utilisés dans les fichiers DivX), Texte UTF- 8, SRT, ASS, SSA (uniquement, format de sous-titres utilisés dans les fichiers DivX-Plus HD)Photo Lors de l'enregistrement des fichiers JPG sur votre ordinateur, vérifiez que l'option « Progressive » n'est pas cochée. Ouvrir des images haute résolution en plein écran peut prendre un peu plus de temps.Extensions de fichierÉlément Profil2D jpeg jpg

jpe Format de fichier pris en charge  SOF0 : ligne de base  SOF1 : séquentiel étendu  SOF2 : progressifTaille de photo  Min: 64 X 64

 Type normal max. : 15 360 (L) x 8 640 (h)  Type progressif : 1920 (L) x 1440 (h) 3D (Modèles 3D unique-ment)mpo Format de fichier pris en charge mpoTaille de photo Taille 4:3: 3,648 x 2,7362,592 x 1,9442,048 x 1,536 Taille 3:2: 3,648 x 2,432Musique MP3 Débit binaire allant de 32 kbps à 320 kbps (MP3) Débit d'échantillonnage (fréquence de saisie)MPEG1 layer 3: 32 kHz, 44.1 kHz, 48 kHzMPEG2 layer 3: 16 kHz, 22.05 kHz, 24 kHz* La lecture d'un fichier protégé ne sera exécutée. 1 Connectez un périphérique de stockage USB.

2 Appuyer sur Home pour accéder au menu Ac- cueil. 3 Appuyez sur les touches de navigation pour sélectionner Smart Share, puis appuyez sur OK.

4 Appuyez sur les boutons de navigation pour sélectionner l'appareil voulu et appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner Tout média, Vidéo, Photo ou Musique, puis appuyez sur OK. - Tout média : affiche tous les fichiers dans la liste de fichiers. - Vidéo, Photo ou Musique: affiche unique-ment un type de fichier dans la liste de fichiers. 6 Appuyez sur les boutons de navigation pour sélectionner un dossier ou fichier que vous voulez ouvrir. N° Description 1 Afficher tous les dossiers Média. 2 Page actuelle/nombre total de pages. 3 Aller sur la page précédente ou suivante. 4 Page actuelle/nombre total de pages. 5 Informations sur les fichiers ou miniatures. 6 Boutons disponibles sur la télécommande.Informations de la miniature Type Fichiers anormauxFichiers non pris en chargeVidéoPhotoMusiquePage 1/1Tout média USB1 External Page 1/2

Tout média Vidéo Photo Musique 1

Changement d'appareil Allez dans le dossier racine Allez dans le dossier supérieur

ENG FRANÇAIS DIVERTISSEMENT Lecture des vidéos

7 Les touches suivantes vous permettent de contrôler la lecture.Bouton Description 󰯈 Arrêt de la lecture 󰯇 Lecture d’une vidéo 󰯉 Pause ou reprise de la lecture 󰯋 Retour rapide dans un fichier 󰯊 Avance rapide dans un fichier󰯉 et 󰯊 Lire les vidéos au ralenti.Bouton rouge et

> Sélectionner la trame directement. Le fichier complet se divise en 10 trames.Les trames ne sont pas affichées pour certains fichiers.ENERGY SAVINGAugmenter ou diminuer la luminosité de votre écran.3D (Modèles 3D unique-ment)Afficher les images en 3D.Q.MENU Affiche le menu Option. (voir page 69).AV MODE Sélectionner la source souhaitée. BACK Masquer le menu à l'écran.Appuyez sur OK pour afficher de nou-veau le menu.EXIT Retour à l'écran de menu précédent.Vous pouvez lire des fichiers vidéo sur le télévi-seur. Votre téléviseur peut afficher des vidéos d'un périphérique de stockage USB. 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner Smart Share, puis appuyez sur OK.

3 Appuyez sur les boutons de navigation pour sélectionner l'appareil voulu et appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Vidéo, puis appuyez sur OK. 5 Appuyez sur les boutons de navigation pour sélectionner le dossier ou fichier voulu et ap-puyez sur OK. 6 Lire une vidéo en utilisant les menus/boutons suivants.01:02:30 / 02:30:25Chapter

MasquerSortiePage 1/1Vidéo USB2 External Lecteur1Page 1/2  Changer de page

Changement d'appareil Allez dans le dossier racine Allez dans le dossier supérieur

Sortie BoutonDescriptionBouton de navigationFaire défiler les fichiers.OK Lire le fichier marqué. P Aller sur la page précédente ou suivante.Bouton rougeChangement d'appareil : modifier en utilisant une autre entrée.Bouton vert Accéder au dossier racine.Bouton jaune Accéder au dossier supérieur.68

ENG FRANÇAIS DIVERTISSEMENT Conseils pour la lecture des vidéos

 Les fichiers encodés avec Motion JPEG ne

seront pas pris en charge. (voir page 146)

 Il est possible que certains sous-titres créés

par l’utilisateur ne s’affichent pas correcte-

 Les sous-titres risquent de ne pas afficher

certains caractères spéciaux ou tags HTML.

 Modifier la police et la couleur des sous-titres

n'est pas pris en charge.

 Les sous-titres dans des langues non gérées

ne sont pas accessibles.

 Les vidéos dont les fichiers de sous-titres ont

pour taille 1 Mo ou plus sont susceptibles de

ne pas pouvoir être lus correctement.

 L'image affichée à l'écran peut avoir des

interruptions temporaires avec des arrêts

sur image, une lecture en accélérée ou

l'absence de son lorsque vous êtes en train

de modifier la langue audio.

 Si le fichier est endommagé, la lecture de la

vidéo peut être incorrecte ou certaines fonc-

tions être inaccessibles.

 Le téléviseur peut être incapable de lire cor-

rectement des fichiers vidéo réalisés avec

 Si le fichier enregistré n'a pas de contenu

vidéo ou audio, aucun contenu de ce type ne

sera accessible en sortie.

 Si le téléviseur lit un fichier sans contenu

vidéo ou audio, il n'y en aura pas à la sortie.

 Le téléviseur peut rencontrer des problèmes

pour lire correctement des vidéos dont la

résolution est supérieure à la résolution prise

en charge pour chaque trame.

 Les fichiers vidéo dont le type et le format

n'appartiennent pas à ceux indiqués peuvent

ne pas être lus correctement.

 Les fichiers encodés avec GMC (Global Mo-

tion Compensation) ou Quarter Pixel peuvent

ne pas être lus correctement.

 Le téléviseur prend uniquement en charge

10 000 blocs synchronisés dans un fichier de

 Le téléviseur prend en charge le codec

H.264/AVC jusqu'au niveau 4.1.

 Le codec audio DTS n'est pas pris en

 Un fichier vidéo dont la taille est supérieure

à 30 Go ne pourra pas être lu. La taille maxi-

mum des fichiers dépend de l'environnement

 Si la lecture d'une vidéo est exécutée via

une connexion USB qui ne supporte pas

le haut débit, le lecteur vidéo peut ne pas

fonctionner correctement.

 Le fichier vidéo et les sous-titres doivent être

dans le même dossier et le nom du fichier

vidéo et des sous-titres doit être le même.

 Le téléviseur peut ne pas lire les vidéos dans

le format de fichier pris en charge en fonction

du statut de l'encodage.

 Le mode Trick ne prend pas en charge

d'autres fonctions que ꕙ si les fichiers vidéo ne

contiennent pas d'informations d'index.

 La lecture des fichiers vidéo dont le nom

contient des caractères spéciaux peuvent de

 La 3D n'est pas prise en charge pour les

fichiers WMV 3D encodés en Dual-Stream.

(Modèles 3D uniquement)

 Après avoir modifié la langue audio de fich-

iers vidéo prenant en charge le dual audio,

il est possible qu'un décalage se produise à

l'écoute au moment de cette modification.69

ENG FRANÇAIS DIVERTISSEMENT Options de Q.MENU pour la liste des vidéos

1 Appuyez sur Q. MENU.

Une fenêtre pop-up est affichée.

2 Appuyez sur les boutons de navigation pour

sélectionner l'option et appuyez sur OK.

3 Appuyez sur les boutons de navigation pour

sélectionner l'une des options suivantes et ap-

Définir les options de lecture vidéo. Option Description Taille im-

age Sélectionner le format image souhaité pour la lecture des vidéos. Plein écran : les fichiers sont lus en plein écran conformément à la taille de la vidéo. Écran d'origine : les fichiers sont lus dans leur taille originale.Langue audioModifier la langue des fichiers audio ou vidéo. Les fichiers comportant une piste audio unique ne peuvent pas être sélectionnés.Langue des sous-titresLes sous-titres peuvent être activés ou désactivés.LangueActivé pour un sous-titre SMI avec la possibilité de sélectionner la langue du sous-titre.Page de codesSélection de la police des sous-titres. En cas de paramétrage par défaut, les con-tenus sont affichés dans les paramètres de langue sous « Option - Langue - Menu Langue ».Option DescriptionLatin1 Anglais, français, Spanish, Portuguese, Malaisie, IndonesiaCyrillique RusseThai ThaiHebrew HebrewArabic Arab, Parsi, KrudishUnicode(UTF-16)VietnameseSynchroSi la vidéo et les sous-titres ne sont pas synchrones, vous pouvez les ajuster de 0.5 secondes.Position Déplacer l'emplacement des sous-titres.TailleModifier la taille de la police des sous-titres.RépéterActive ou désactive la fonction de lecture répétée des vidéo. Lorsque cette option est activée, le fichier dans le dossier sera lu en boucle.Lorsque le mode est dés-activé et si le nom de fichier est similaire au fichier précédent, il peut être lu en séquentiel. Définir les options vidéo.

Vous permet de modifier les préréglages de Vidéo.

(Voir "Configuration IMAGE")

Définir les options audio.

Vous permet de modifier les préréglages Audio.

(Voir "Configuration AUDIO")

Configurer DivX PLUS HD.

Ces options sont uniquement activées lorsque le

fichier vidéo à lire contient le titre, la version et les

informations de chapitrage. Option DescriptionTitrePour les fichiers avec plus d'un titre, sélectionnez le titre que vous voulez lire.EditionPour les fichiers avec plus d'une ver-sion, sélectionnez celle que vous voulez lire. Une version réfère à l'ordre de lec-ture basé sur l'ordre des chapitres.Auteur Sélectionner et lire le chapitre voulu.  Les valeurs d'options modifiées dans Vidéo

ne s'appliquent pas à Photo et Musique.

 Les valeurs d'options modifiées dans Photo

et Musique sont ainsi prises en compte pour

Photo et Musique mais pas pour Vidéo.

 Lorsque vous relancez la lecture d'une vidéo

après l'avoir arrêtée, sélectionnez « Oui »

pour reprendre au niveau où vous vous êtes

 Pour les fichiers en série présents dans un

même dossier, la lecture du fichier suivant

commence automatiquement à la fin de la

lecture du fichier précédent. Cela n'est néan-

moins pas le cas lorsque la fonction Répéter

de l'option Vidéo est activée.

ENG FRANÇAIS DIVERTISSEMENT Guide DivX® VOD Enregistrement DivX® VODPour pouvoir lire des contenus vidéos à la demande DivX® achetés ou loués, vous devez enregistrer votre appareil à l'aide d'un code DivX spécifique à 10 chiffres sur le site www.divx.com/vod. 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner OPTION, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Paramètre Smart Share, puis ap-puyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner Code enreg. DivX, puis appuyez sur OK. 6 Consultez le code d’enregistrement de votre téléviseur. 7 Lorsque vous avez terminé, appuyez sur la touche EXIT.Désenregistrement DivX® VODVous devez désenregistrer votre appareil à l'aide d'un code DivX spécifique à 8 chiffres sur le site www.divx.com/vod. 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner OPTION, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Paramètre Smart Share, puis ap-puyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner Désactivation de DivX, puis ap-puyez sur OK. 6 Sélectionnez Oui pour valider. Oui Non Code d'annulation de l'enregistrement :********Annulation de l'enreg. sur http://vod.divx.comPoursuivre l'enregistrement ? i

7 Lorsque vous avez terminé, appuyez sur la touche EXIT.

FermerVous devez enregistrer votre périphérique pour lire les vidéos DivX protégées.Code d'enregistrement : xxxxxxxxxxEnregistrement sur http://vod.divx.com i  Une fois le désenregistrement effectué, vous devez réenregistrer votre appareil pour pou-voir lire des contenus vidéo à la demande DivX®. REMARQUE  Lorsque vous contrôlez le code d'enregistrement, certains boutons peuvent ne pas fonctionner. Si vous utilisez le code d'enregistrement DivX d'un autre appareil, vous ne pou-vez pas lire le fichier DivX loué ou acheté. Vérifiez que vous utilisez le code d'enregistrement DivX affecté à votre télévi-seur. Les fichiers audio ou vidéo qui ne sont pas convertis par le codec DivX standard peu-vent être corrompus ou non lisibles. Le code VoD DivX vous permet d'activer jusqu'à 6 appareils sous un compte. REMARQUE71

ENG FRANÇAIS DIVERTISSEMENT Visionnage de photos Vous pouvez afficher les fichiers image sauve-gardés sur un périphérique de stockage USB. L'affichage à l'écran peut se baser sur le modèle. 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner Smart Share, puis appuyez sur OK.

3 Appuyez sur les boutons de navigation pour sélectionner l'appareil voulu et appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner P hoto , puis appuyez sur OK. 5 Appuyez sur les boutons de navigation pour sélectionner le dossier ou fichier voulu et ap-puyez sur OK. 6 Afficher les photos en utilisant les menus/bou- tons suivants.Page 1/1PhotoUSB2 ExternalLecteur1Page 1/2 ꔵ Changer de page

� Allez dans le dos-

� Allez dans le dossier

Sortie Bouton DescriptionBouton de navigationFaire défiler le fichier.OK Afficher le fichier surligné. P Aller sur la page précédente ou suivante.Bouton rougeChangement d'appareil : modifier en utilisant une autre entrée.Bouton vert Accéder au dossier racine.Bouton jaune Accéder au dossier supérieur. 7 Les options suivantes sont disponibles lors de l'affichage des photos. 01_a.jpg

SortieOption DescriptionDiaporamaLancer ou arrêter un diaporama.Toutes les photos sauvegardées dans le fichier sélectionné sont affichées dans le diaporama.Pour choisir la vitesse du diaporama, sélectionnez Option. BGM (Musique en fond sonore)Active ou désactive la musique de fond. Pour définir le dossier de la musique de fond, sélectionnez Option.(Filtre Cou-leur)(Écran plasma uniquement)Afficher la photo en Original, Mono-chrome, Sépia, Peinture à l'huile et Dégradé; (Rota-tion)Fait pivoter la photo dans le sens des aiguilles d’une montre (90°, 180°, 270°, 360°). La taille de photo prise en charge est limitée. Vous ne pou-vez pas faire pivoter une photo si sa largeur après rotation est supérieure à la résolution prise en charge.

REMARQUE Afficher la photo au format plein écran ou original.(Économie d'énergie) Augmenter ou diminuer la luminosité de votre écran.3D (Modèles 3D unique-ment)Afficher les images 3D.OptionAffiche le menu Option. (voir page 72).MasquerMasque la fenêtre des options. Pour afficher les options, appuyez sur la touche OK.Sortie Retour à l'écran de menu précédent.Diaporama BGM Option

ENG FRANÇAIS DIVERTISSEMENT Options de Q.MENU pour Photo

1 Appuyez sur Q. MENU.

Une fenêtre pop-up est affichée.

2 Appuyez sur les boutons de navigation pour

sélectionner l'option et appuyez sur OK.

3 Appuyez sur les boutons de navigation pour

sélectionner l'une des options suivantes et ap-

Définir les options de visualisation des photos. Option DescriptionVitesse diapoSélectionner une vitesse d'affichage du diaporama (Rapide, Moyen, Lent). BGM Sélectionner une musique pour le fond sonore.Sélectionnez l'option Répéter ou Aléatoire. Vous ne pouvez pas modifier le dossier audio lorsque la musique du fond sonore est en cours de lecture.

REMARQUE Définir les options vidéo.

Vous permet de modifier les réglages Vidéo. (Voir

"Configuration IMAGE")

Définir les options audio.

Vous permet de modifier les réglages Audio. (Voir

"Configuration AUDIO").

 Les valeurs des options modifiées dans Pho-

to ne s'appliquent pas à Vidéo ou Musique.

 Les valeurs des options modifiées dans

Photo ou Musique s'appliquent à Photo et

Musique mais pas à Vidéo.

 La fonction de zoom des images peut ne

pas fonctionner en raison de la résolution de

l'image et du codec.

ENG FRANÇAIS DIVERTISSEMENT Écoute de musique

7 Les touches suivantes vous permettent de contrôler la lecture.bouton DescriptionArrêt de la lectureLecture d’un fichier de musiquePause ou reprise de la lectureAccès au fichier précédentAccès au fichier suivant

Désigne un curseur.(Économie d'énergie)Augmenter ou diminuer la luminosité de votre écran.Q.MENU Affiche le menu Option. (voir page 74). BACK Masque la fenêtre des options. Pour afficher les options, appuyez sur la touche OK.EXIT Retour à l'écran de menu précédent. 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner Smart Share, puis appuyez sur OK.

3 Appuyez sur les boutons de navigation pour sélectionner l'appareil voulu et appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Musique, puis appuyez sur OK. 5 Appuyez sur les boutons de navigation pour sélectionner le dossier ou fichier voulu et ap-puyez sur OK. 6 Lire la musique en utilisant les menus/boutons suivants.Bouton DescriptionBouton de navigationFaire défiler les fichiers.OK Lire le fichier marqué. P Aller sur la page précédente ou suivante.Bouton rougeChangement d'appareil: modifier en utilisant une autre entrée.Bouton vert Accéder au dossier racine.Bouton jaune Accéder au dossier supérieur.Bouton bleuOuvrir le lecteur de musique.Il est activé pendant la lecture de la musique.

Page 1/1MusiqueUSB2 ExternalLecteur1Page 1/2

Changement d'appareil Allez dans le dossier racine Allez dans le dossier supérieur

M3 00:03 / 02:58001. - B01.mp3 Option

MasquerSortie � Astuces pour lire des fichiers audio Ce modèle ne prend pas en charge les fichiers MP3 avec repère ID3.74

ENG FRANÇAIS DIVERTISSEMENT Options de Q.MENU pour Musique

1 Appuyez sur Q. MENU.

Une fenêtre pop-up est affichée.

2 Appuyez sur les boutons de navigation pour

sélectionner l'option et appuyez sur OK.

3 Appuyez sur les boutons de navigation pour

sélectionner l'une des options suivantes et ap-

 Les valeurs des options que vous modifiez

dans Vidéo n’ont pas d’impact sur les op-

tions Photo et Musique.

 La valeur d'une option modifiée dans Photo

et Musique s'applique dans Photo et Mu-

Définir les options de lecture audio.

Sélectionnez l'option Répéter ou Aléatoire.

Définir les options audio.

Vous permet de modifier les préréglages Audio.

(Voir "Configuration AUDIO")

 Le téléviseur ne lit pas les fichiers protégés.

 Si le téléviseur n'est pas utilisé pendant une

durée prolongée au cours de la lecture, le

cadre d'informations va être affiché comme

économiseur d'écran pour éviter que l'image

Pour retourner à l'écran de Musique, ap-

puyez sur OK. 002. B02.mp3 00:31 / 04:04Temps écoulé / DuréeNom du fichier

ENG FRANÇAISDIVERTISSEMENT Fonction Media Link ꔈNous vous recommandons d'installer la ver-sion 0.9.1.14 ou ultérieure du serveur PLEX Media sur votre Macintosh ou PC. (Download the installation file at http://www.plexapp.com/medialink) ꔈL'interface utilisateur graphique est affichée en anglais et les données transmises ne seront pas affichées en cas d'utilisation des langues suivantes : thaï, arabe, perse, hébreu, kurde. ꔈLors de l'utilisation du plug-in vidéo, la mise sous mémoire tampon initiale risque de pren-dre un certain temps si le téléviseur ne prend pas en charge un fichier devant être lu ; une conversion doit alors être effectuée sur l'ordinateur. Les performances de conversion peuvent varier en fonction des performances de l'ordinateur et de la vitesse du réseau. ꔈLors de la lecture des fichiers enregistrés sur l'ordinateur (films, programmes télévisés, musique), les formats pris en charge sont les mêmes que pour la fonction DLNA. La fonc-tion d'accès direct au contenu n'est pas prise en charge lors de la lecture de fichiers musi-caux. (Idem pour DLNA) ꔈVous pouvez rencontrer des problèmes lors de la lecture de films HD via la Wi-Fi en raison d'un ralentissement du réseau. ꔈLorsque vous utilisez un routeur, le téléviseur peut ne pas détecter l'ordinateur en raison des réglages du routeur. (Par exemple, lors de l'utilisation de la fonction de transmission mul-ticast sur certains routeurs, les téléviseurs ne peuvent pas détecter les ordinateurs via la Wi-Fi.)ꔈCertains plug-ins peuvent ne pas fonctionner, selon le format multimédia.ꔈLes plug-ins sont sujets à modification et peu-vent s'arrêter de fonctionner sans préavis, à la discrétion du fournisseur d'accès.

NOTE Connection à Media Link

1 Votre téléviseur doit être branché sur votre réseau domestique. A l'aide d'une connexion câblée ou sans l.(voir page 46 à 52) 2 Vous pouvez télécharger PLEX sur le site http://www.plexapp.com/medialink) - Pour plus d'informations sur l'installation de ce programme, veuillez consulter le site Web ci-dessus. 3 Lorsque vous exécutez PLEX pour la première fois, l'assistant vous guide à travers les étapes d'installation et de conguration. - Pour plus d'informations sur l'utilisation de l'assistant, veuillez consulter le site Web ci-dessus.Le programme Media Link vous permet de vous connecter à un serveur Plex Media. Le serveur Plex Media peut être téléchargé gratuitement à partir du site www.plexapp.com. Il vous permettra de lire des fichiers multimédia et de télécharger des applications Plex. Les applications Plex se téléchargent sur votre ordinateur et n'occupent aucun espace sur le téléviseur.76

ENG FRANÇAIS DIVERTISSEMENT Utilisation de Media Link

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Utilisez les touches de navigation pour accéder à l'icône Media Link et appuyez sur OK. 3 Les sections Media Link de l'ordinateur con- necté sont affichées. Sélectionnez une icône pour visualiser les médias partagés dans cette catégorie. 1

7 Option Description 1 Il s'agit d'une liste de catégories que vous avez dénies sur l'ordinateur connecté. 2 Il s'agit d'une liste de plug-ins pour les conte-nus en ligne. 3 Permet de modier l'ordre de tri des sections.- Par nom de serveur : Trie la liste par nom de serveur.- Par nom d'élément : Trie la liste par nom d'élément. 4 Permet de sélectionner un autre appareil. 5 A l'aide de PLEX en ligne, vous pouvez installer, supprimer ou mettre à jour les ap-plications sur l'ordinateur. 6 Permet de revenir à la page précédente. 7 Permet de quitter Media Link. Regarder des films

Media Link récupérera des informations sur

les lms partagés comme décrit précédem-

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Utilisez les touches de navigation pour accéder à l'icône Media Link et appuyez sur OK. 3 Utilisez les touches de navigation pour accéder à la vidéo, puis appuyez sur OK.Option Description 1 Permet d'afcher des informations sur le lm sélectionné. 2 Permet d'afcher des images capturées à partir du chier vidéo. 3 Permet de rechercher des lms à l'intérieur de la section. 4 Afche la liste en fonction du ltre sélec-tionné. 5 Sélectionnez pour lire le lm en mode plein écran. Si le lm a déjà été lu, vous pouvez continuer à partir de la dernière scène. 6 Permet de revenir à la page précédente. 7 Permet de quitter Media Link.

Lien vers le contenu multimédiaM's PCFilmsM's PCMusiqueM's PCTV showM's PCVidéo Plug-i...Musique Plug-i...Image Plug-i...PLEX OnlineRetourSortie 1

5 Lien vers le contenu multimédiaM's PC FilmsRechercheFiltreRetourSortieTrier par serveurSélection de périphérique77

ENG FRANÇAIS DIVERTISSEMENT Utilisation de la section Musique Option Description 1 Permet de trier les chiers musicaux dans la section sélectionnée dans l'ordre suivant : artiste > album > titre. 2 Permet de sélectionner un dossier ou une chanson. 3 Permet d'afcher l'artiste, l'album et des informations sur la musique sélectionnée. 4 Permet de rechercher des chiers musicaux à l'intérieur de la section. 5 Afche la liste en fonction du ltre sélec-tionné. 6 Permet de revenir à la page précédente. 7 Permet de quitter Media Link. Vous pouvez visualiser des informations sur les

chiers musicaux dénis pour la section Musique.

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Utilisez les touches de navigation pour accéder à l'icône Media Link et appuyez sur OK. 3 Utilisez les touches de navigation pour accéder à la section Musique et appuyez sur OK. 1

Utilisation de la section Pro-

grammes télévisés Option Description 1 Permet de trier les chiers de programmes télévisés dans la section sélectionnée dans l'ordre suivant : nom du programme > saison > épisode. 2 Permet de sélectionner un dossier ou un programme. 3 Permet d'afcher des informations sur le programme sélectionné. 4 Permet de rechercher des programmes télévisés à l'intérieur de la section. 5 Afche la liste en fonction du ltre sélec-tionné. 6 Permet de revenir à la page précédente. 7 Permet de quitter Media Link. Vous pouvez visualiser des informations sur les

programmes contenus dans la section Programmes

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Utilisez les touches de navigation pour accéder à l'icône Media Link et appuyez sur OK. 3 Utilisez les touches de navigation pour accéder à la section Programmes télévisés et appuyez sur OK. 1

3 Lien vers le contenu multimédiaM's PC MusiqueRechercheFiltreRetourSortieM's PC TV Show > TV Sitcom > Season 2RechercheFiltreRetourSortie78

ENG FRANÇAIS DIVERTISSEMENT Installation de plug-ins Option Description 1 Déplacez le curseur sur un plug-in pour visu-aliser les informations correspondantes dans l'écran à droite.Plug-ins déjà installés : Vous pouvez les exécuter, les mettre à jour, les réinstaller ou les supprimer.Plug-ins pas encore installés : Vous pouvez les installer.Une fois installé, vous pouvez exécuter le plug-in en sélectionnant Video, Music ou Picture Plug-in dans l'écran principal de Media Link. 2 Une liste des plug-ins disponibles pour l'installation. 3 Permet de revenir à la page précédente. 4 Permet de quitter Media Link. Media Link vous permet d'installer des plug-ins

an de pouvoir lire des contenus multimédia sur le

1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Utilisez les touches de navigation pour accéder à l'icône Media Link et appuyez sur OK. 3 Appuyez sur la touche de couleur jaune pour sélectionner PLEX en ligne. 2

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Fonction Enregistreur

Précautions à prendre lors de

l'utilisation d'un périphérique

USB. (Cette fonctionnalité n'est pas disponible pour tous les modèles.)  Seul un périphérique de stockage USB est identifiable.  Si le périphérique de stockage est branché via un hub USB, l'appareil n'est pas identifiable.  Un périphérique de stockage USB avec un programme d'identification automatique intégré peut ne pas être reconnu.  Un périphérique de stockage USB qui utilise son propre driver peut ne pas être reconnu.  Pour les cas de figure avec plusieurs partitions ou un lecteur de carte, jusqu'à quatre cartes mémoire sont identifiables en parallèle.  La vitesse d'identification de votre périphérique de stockage USB varie selon l'appareil.  Veuillez ne par éteindre le téléviseur ou débrancher le périphérique USB lorsque le périphérique de stockage USB est branché et en service. Si l'appareil est soudainement déconnecté ou débranché, les fichiers enregistrés sur le périphérique de stockage USB risquent d'être endommagés.  Mettez le périphérique de stockage USB sous tension. Cela nécessite une alimentation électrique externe. Dans le cas contraire, l'appareil n'est pas reconnu.  Branchez le périphérique de stockage USB avec le câble fourni par le fabricant de l'appareil. Si le câble utilisé n'est pas celui fourni par le fabricant ou s'il est trop long, l'appareil peut ne pas être reconnu.  Certains périphériques de stockage USB peuvent ne pas être pris en charge ou fonctionner correctement.  Le téléviseur affichera au maximum 128 caractères pour un nom de fichier. REMARQUE

 Veillez à faire une sauvegarde des fichiers car les données sur le périphérique peuvent être endommagées. La gestion des données relève de la responsabilité de l'utilisateur. Le fabricant ne couvre pas de données endommagées.  La capacité recommandée pour un disque dur USB est d'au moins 40 Go et 1 To au maximum.  Tout appareil dont la capacité est supérieure à celle recommandée peut ne pas fonctionner correctement.  La lecture d'un film via une connexion USB qui ne supporte pas le haut débit peut ne pas fonctionner correctement.  Les périphériques de stockage USB avec USB 1.0 et 1.1 sont également pris en charge. Ils peuvent néanmoins ne pas fonctionner correctement lors de la lecture des vidéos.  Pour conserver la stabilité du disque dur externe, il faut utiliser l'outil d'étalonnage des performances du disque dur pour assurer un bon fonctionnement du disque dur.  Cet outil contrôle la performance du disque dur c'est-à-dire la vitesse de lecture/d'écriture, la durée d'accès et la stabilité. Il est capable de chercher sur le site web et de l'utiliser après le téléchargement de l'outil d'étalonnage des performances du disque dur.  Les disques durs USB de l'enregistreur numérique supportent uniquement les types de disque SSD ou HDD. (La mémoire USB n'est pas prise en charge.)  Un SSD (solide-state drive) a un nombre limité de cycles d'écriture/de suppression. Un HDD (hard disk drive - disque dur) est recommandé pour ce produit.80

ENG FRANÇAIS Fonction enregistreur numérique (DVR)

RS-232C IN (CONTROL&SERVICE

Timeshift (PAUSE & REPRISE DE LA LECTURE DU PROGRAMME EN DIRECT)

Connexion aux périphériques de stockage USB.

Cette fonction permet à l'unité d'enregistrer

directement un programme en direct pour pouvoir

ensuite le regarder à tout moment.

Lorsque Timeshift est activé, vous pouvez faire

une pause et retourner sur le programme en direct

normal à tout moment sans rater une diffusion

Les fonctions Timeshift et Enregistrement peuvent

ne pas fonctionner si la force du signal est faible.

Cette fonction est uniquement utilisée après avoir

initialisé le périphérique USB.

1 Branchez le périphérique USB sur les prises

HDD IN situées sur le côté du téléviseur.

2 Pour utiliser le périphérique USB (plus de 40

Go) pour l'enregistreur numérique, exécutez

l'initialisation du périphérique USB.

 Cela initialise le disque dur connecté à

l'USB en mode disque pour l'enregistreur

 Elle est uniquement active lorsque le disque

dur USB disponible pour l'enregistreur

numérique est branché.

 Lorsque l'initialisation du périphérique USB

est exécutée, toutes les données stockées

sur ce dernier sont supprimées.

 Il ne faut pas retirer le périphérique USB lor-

sque l'initialisation est en cours d'exécution.

Cela peut, sinon, provoquer des erreurs sur

le téléviseur et le périphérique de stockage.

Initialisation du périphérique USB Initialisation terminée. Enregistreur

OK Pour utiliser la fonction LG DVR, le

périphérique de stockage USB doit

Souhaitez-vous continuer ?

 Lorsque l'initialisation est terminée, un mes-

sage pop-up vous en informant s'affiche

et le disque dur USB est disponible pour

l'enregistreur numérique.

 La durée de l'initialisation varie en fonction

de la capacité du périphérique USB.

 Le périphérique USB initialisé n'est pas

 Lorsqu'un périphérique de moins de 40 Go

est branché, l'initialisation du périphérique

USB n'est pas activée.

 La taille maximale d'un disque dur externe

pris en charge pour une sauvegarde est de

Branchez un périphérique USB non formaté

pour l'enregistreur numérique et appuyez sur

REC pour initialiser le périphérique USB.

Appuyez sur les touches de navigation pour

sélectionner OK, puis appuyez sur OK.

Appuyez sur les boutons de navigation pour

accéder à Marche ou Arrêt et appuyez sur

OK En cas de réinitialisation, toutes les don-

nées de l'appareil USB seront suppri-

mées. Une fois formaté pour fonctionner

en tant qu'enregistreur numérique,

l'appareil USB ne pourra être utilisé

avec un ordinateur. Pour procéder à la

réinitialisation, sélectionner OK.

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Réinitialisation du périphérique USB au

cours de l'utilisation. DVR

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune pour afficher le

menu de l'option DVR et appuyez sur Q.MENU.

Appuyez sur les touches de navigation pour

sélectionner Initialisation d'appareil de

sauvegarde USB, puis appuyez sur OK.

Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune pour afficher le

menu de l'option DVR et appuyez sur Q.MENU.

Appuyez sur les touches de navigation pour

sélectionner Mode Timeshift, puis appuyez

Appuyez sur les boutons de navigation pour

accéder à Marche ou Arrêt et appuyez sur

5 Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

la touche BACK. Menu DescriptionEnregistrements Accéder à Enregistrements.Liste de planification Accéder à Liste de planification.Choisissez la programmation par date Accéder à Planification.Choisissez la programmation par chaîneAccéder à Guide du programme pour régler la minuterie de l'enregistrement. Modification du mode Timeshift au cours de

l'utilisation. DVR Enregistr./ProgrammationAfficher la liste des enregistrementsEspace libre 100GB 79h 03m 31h 37mAvril2 2010 15:30EnregistrementsListe de planificationChoisissez la programmation par dateChoisissez la programmation par chaîne Option Sortie Démarrage de l'enregistrement * Choisissez la programmation par chaîne n'est

pas disponible pour la Nouvelle Zélande. Mode Timeshift ActivéRéinitialisation de la liste de planificationInitialization d'appareil de sau-vegarde USBFermer ◄

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Progression de Timeshift

La « barre de progression » ?

Cette fonction signale le visionnage de

Timeshift disponible, à l'écran actuel et en

position de diffusion en direct.

Emplacement actuel et durée de pro-

gression de la lecture.

Durée totale d'avancement du Timeshift

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

- Dès que Timeshift est lancé, une barre de pro-

gression indiquant le statut de l'enregistrement

en cours s'affiche au bas de l'écran.

- Appuyez sur le bouton RETOUR pour masquer

la « barre de progression » ou appuyez sur le

bouton OK pour afficher la « barre de progres-

- Cette fonction est conservée même lors de la

modification d'un programme en cours dans

 Afin de conserver de l'espace sur votre

disque dur, il n'y a aucun enregistrement en

l'absence de signal.

 Timeshift peut être utilisé pour une durée

maximale de 2 heures.

 Vous ne pouvez pas procéder au change-

ment de programme ou mettre la conversion

sur l'enregistrement.

 Lorsque vous allumez l'appareil, la durée

d'initialisation du disque dur est au maximum

 Enregistrer ou passer les programmes en-

registrés ne peut pas être exécuté pour des

programmes protégés contre la copie.

 La durée d'enregistrement instantanée est

de 3 heures et la durée maximale supportée

 Une miniature est créée toutes les 3 minutes

pour des enregistrements de plus de 18

minutes et toutes les 1 à 3 minutes pour des

enregistrements de moins de 18 minutes.

 Sur un écran jusqu'à 6 miniatures peuvent

 DVR est accessible pour une chaîne

 Les chaînes radio ou satellite ou certaines

chaînes payantes ne peuvent pas être en-

 Vous pouvez enregistrer et profiter des

chaînes numériques en 3D.

ENG FRANÇAIS Fonction enregistreur numérique (DVR)Lecture au cours de TimeshiftAu cours de la lecture Timeshift, les options suivantes sont disponibles.Vous pouvez lire des parties enregistrées tempo-rairement avec différents modes pendant Timeshift.Bouton DescriptionAu cours de la lecture, appuyez à plusieurs reprises sur le bouton REW ( ) ou FF ( ) pour accélérer la lecture. -

A chaque fois que vous appuyez sur le bouton, la vitesse de recherche augmente de niveau (jusqu'à 4 niveaux au total).Au cours de la lecture, appuyez sur le bouton Pause( ). -

L'écran en pause est affiché. -

A chaque fois que vous appuyez sur le bouton Pause( ) vous passez de l'écran en pause à l'écran suivant ( ). -

Appuyez sur le bouton Pause( ) puis appuyez sur le bouton FF ( ) pour passer au ralenti ( ). , OK Si vous déplacez le curseur avec le bouton de navigation ( ) au cours de la lecture et que vous appuyez sur le bouton OK, l'écran va directement vous afficher le bouton applicable où se trouve le curseur. ( )LIVE TV Pour voir la diffusion en direct actuelle, appuyez sur le bouton LIVE TV pendant la lecture.Utilisation de la télécommande ENREGISTREMENT Démarrer/arrêter l'enregistrementVous pouvez utiliser cette fonction lorsque vous ne pouvez regarder un programme au moment de sa diffusion en direct.Vous pouvez enregistrer le programme que vous êtes en train de regarder. 1 Appuyez sur REC pour démarrer l'enregistrement.Démarrer l'enregistrement 1 Appuyez sur REC pour démarrer l'enregistrement. 2 Appuyez sur les touches de navigation pour sélectionner Fin de l'enregistrement, puis ap-puyez sur OK.Arrêter l'enregistrementEnregistrement en cours. Souhaitez-vous l'interrompre ?Arrêt de l'enregistrementModifier l'heure de fin de l'enregistrementFermer !  Vous pouvez également arrêter l'enregistrement en appuyant sur ARRET ( �

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Modifier l'heure de fin de l'enregistrement Enregistrement en cours. Souhaitez-vous l'interrompre ?Arrêt de l'enregistrementModifier l'heure de fin de l'enregistrementFermer ! Sélectionner l'heure d'enregistrement.AnnulerOKHeure de début 10 : 37Heure de fin 13 : 37 1

Appuyez sur REC pour démarrer

Appuyez sur les touches de navigation pour

sélectionner Modifier l'heure de fin de

l'enregistrement, puis appuyez sur OK.

Appuyez sur les boutons de navigation pour

définir l'heure de fin de l'enregistrement et

 Si l'espace de stockage est insuffisant et que

l'enregistrement est en cours, il va automa-

tiquement s'arrêter.

 Les enregistrements de moins de 10 sec-

ondes ne sont pas conservés.

 La durée d'enregistrement maximale pos-

sible est de 5 heures.

 Pour économiser l'espace du disque dur

pendant l'enregistrement d'émissions,

aucune donnée ne sera enregistrée s'il n'y a

 La fonction d'enregistrement ne va pas fonc-

tionner s'il s'agit d'un programme protégé.

 La durée affichée peut être légèrement dif-

férente de la durée réelle.

 En l'absence de signal ou pendant la lecture

d'une source vidéo, la durée affichée peut

être légèrement différente de la durée réelle.

Cette fonction permet d'enregistrer facilement des

enregistrements réservés. L'enregistrement avec

minuterie est configuré.

Enregistr./Programmation

Accès au menu de la minuterie manuelle. Avril2 2010 15:30EnregistrementsListe de planificationChoisissez la programmation par dateChoisissez la programmation par chaîne󰰎OptionSortie󰭵 Démarrage de l'enregistrementPlanification Sélectionnez la date à planifier.

No Liste de planifica-

tion Avril2 2010 15:30 2 󰭶Guide de programmes󰭶Liste de planificationSortie Dép. OK Une foisChaque jourHebdo. (ven.)Lun.~Ven.Annuler 󰮒

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune.

Appuyez sur les touches de navigation pour

sélectionner Choisissez la programmation

par date, puis appuyez sur OK.

Utilisez les boutons de navigation pour faire

défiler afin de sélectionner une date et appuyez

Utilisez les boutons de navigation pour faire

défiler afin de sélectionner l'option de répétition

Utilisez les boutons de navigation pour faire

défiler afin de définir le type de programmation

7 Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

la touche BACK. Espace libre 100GB󰮛79h 03m󰮜31h 37mEspace libre 100GB󰮛79h 03m󰮜31h 37m PROGRAMMATION

* Choisissez la programmation par chaîne n'est

pas disponible pour la Nouvelle Zélande.

 Les images diffusées sont protégées par le

droit d'auteur; et l'enregistrement et la lecture

d'un contenu particulier est uniquement

possible avec l'autorisation du détenteur du

 Les enregistrements audio et vidéo faits

avec cet enregistreur sont uniquement

destinés à des fins personnelles. Vous ne

devez pas les vendre, les prêter ni les louer

ENG FRANÇAIS Fonction enregistreur numérique (DVR)

Liste de planification

Cette fonction permet d'afficher le programme

planifié. Vous pouvez enregistrer jusqu'à 30 pro-

grammes. Enregistr./ProgrammationAfficher la liste des planificationsAvril2 2010 15:30EnregistrementsListe de planificationChoisissez la programmation par dateChoisissez la programmation par chaîne󰰎OptionSortie󰭵 Démarrage de l'enregistrementEspace libre 100GB󰮛79h 03m󰮜31h 37mTitreDate de début6 MAI 16:00 Friend1 6 MAI 18:00 Friend2 Heure de débutPage1/1RappelerDTV 19 Dave(Fri.)06/05/200716:00 Liste de planification

grammes Sortie Dép. Modifier/Supprimer 1

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune.

Appuyez sur les touches de navigation pour

sélectionner Liste de planification, puis ap-

Utilisez les boutons de navigation pour

sélectionner un programme désiré et appuyez

Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

Modifier Révisez le contenu des options

Date de début/Heure de début/

Heure de fin/Titre/Répéter. Vous

devez appuyer sur le bouton

PRECEDENT pour sauvegarder

les données révisées.

Cette fonction est désactivée dans

Supprimer Supprimez l'élément sélectionné

Supprimer tout Supprimez tous les éléments de la

Fermer Fermez le menu déroulant.

Initialisation de la liste de programmation

Cette fonction permet de réinitialiser la liste de

programmation. Mode TimeshiftMarcheRéinitialisation de la liste de planificationInitialization d'appareil de sau-vegarde USBFermer ◄

► Annuler OK En cas de réinitialisation, la liste de planification sera supprimée. Pour procéder à la réinitialisation, sélec-tionnez OK. !

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune pour afficher le

menu DVR et sélectionnez l'option Q.MENU.

Appuyez sur les touches de navigation pour

sélectionner Réinitialisation de la liste de

planification, puis appuyez sur OK.

Appuyez sur les touches de navigation pour

sélectionner OK, puis appuyez sur OK. Démar-

rez l'initialisation de la liste de programmation.

5 Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

* Choisissez la programmation par chaîne n'est

pas disponible pour la Nouvelle Zélande.86

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Guide de programmes

Cette fonction permet d'enregistrer facilement des

enregistrements réservés. (Consultez la page

“EPG”) Enregistr./ProgrammationAccès au menu de la minuterie manuelle.Avril2 2010 15:30EnregistrementsListe de planificationChoisissez la programmation par dateChoisissez la programmation par chaîne OptionSortie Démarrage de l'enregistrement 1

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton jaune.

Appuyez sur les touches de navigation pour

sélectionner Choisissez la programmation

par chaîne, puis appuyez sur OK.

Utilisez les boutons de navigation pour faire

défiler afin de sélectionner un programme et

Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

INFO Mode Liste de plani-ficationPlanificationFavoris FAV RADIO TV/

RAD Sortie  L'enregistrement est impossible avec des

programmes protégés par système anti-

 Si une source externe de mauvaise qualité

est enregistrée, la qualité de l'enregistrement

ne sera pas optimale.

 Le temps disponible pour l'enregistrement

manuel est de 5 heures maximum et de 2

 Si la station émettrice émet des informations

d'heure incorrectes, l'enregistrement réservé

 Si différents programmes sont réglés à la

même heure pour l'enregistrement à l'heure

de marche et l'enregistrement réservé, le

téléviseur se met en marche sur le pro-

gramme d'enregistrement réservé.

 Si vous éteignez l'appareil pendant

l'enregistrement, le programme en cours

d'enregistrement peut ne pas être enregistré.

Appuyez sur le bouton ARRET (

la liste réservée/enregistrée, puis éteingnez

 L'enregistrement ne peut pas être réservé

pour une durée inférieure à 10 secondes.

 Comme le titre et l'heure du programme pour

l'enregistrement/le rappel sont basés sur les

informations transmises par la station émet-

trice, ils peuvent différer de ceux réellement

réglés en fonction de la situation de la station

 L'heure d'enregistrement peut varier en fonc-

tion de la résolution du signal d'entrée ou de

la capacité USB HDD.

 Lorsque l'heure de début de l'enregistrement

réservé arrive et que le téléviseur est éteint,

ce dernier allume la partie nécessaire pour

l'enregistrement et procède à la réservation.

 Lorsque l'heure de début de l'enregistrement

réservé arrive et que l'enregistrement im-

médiat est en cours, l'enregistrement du

programme en cours d'enregistrement est

arrêté et sauvegardé puis l'appareil procède

l'enregistrement réservé.

 Si le téléviseur est débranché une fois ou

éteint, l'enregistrement réservé ne fonction-

nera pas. Programme protégé contre la copie : échec de l'enregistrement. * Le Guide de programmes n'est pas disponible

pour la Nouvelle Zélande.

ENG FRANÇAIS Fonction enregistreur numérique (DVR) PROGRAMME ENREGISTRE Liste des programmes enregistrésVous pouvez visualiser la liste des programmes enregistrés d'un seul coup d'oeil.Le programme enregistré stocké dans le péri-phérique USB peut être lu. 1 Après avoir branché le périphérique USB, ap-puyez sur le bouton OK. 2 Appuyez sur le bouton vert pour sélectionner l'option Enregistrements. 3 Utilisez les boutons de navigation pour sélectionner le programme enregistré et appuyez sur OK. 4 Lorsque vous avez terminé, appuyez sur la touche EXIT.Pour revenir au menu précédent, appuyez sur la touche BACK. EnregistrementsUSB1 XTICK1/1 Page  Changer de page Mode Sélection

79h 03m 31h 37m  S'il y a un secteur incorrect sur le disque, une partie ou la totalité des éléments de la liste des enregistrements peut être supprimée. Le nombre maximum d'enregistrements de la liste des enregistrements est égal à 200. Une fois que le nombre maximum d'enregistrements de la liste des enregis-trements est atteint, vous ne pouvez plus enregistrer. Une fois que la durée totale de l'enregistrement est lue, l'écran reste à l'arrêt pendant 10 secondes puis arrête automa-tiquement la lecture. L'enregistrement peut être lu même pendant l'enregistrement/l'enregistrement réservé. Pendant la lecture de l'enregistrement, le disque dur peut générer un certain niveau de bruit. Ce bruit n'a rien à voir avec les performanc-es et la fiabilité du produit mais est normal pour un disque dur. Le programme enregistré sur un autre téléviseur ne peut pas être lu conformément à la loi sur les droits d'auteur. Si vous tentez de lire le programme enregistré sur un autre téléviseur, vous verrez apparaître un écran noir. USB

ENG FRANÇAIS Fonction enregistreur numérique (DVR) Mode Sélection

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton vert pour sélectionner

l'option Enregistrements.

Appuyez sur FAV pour sélectionner votre

programme enregistré que vous désirez.

Utilisez les boutons de navigation pour

sélectionner un programme enregistré que

Appuyez sur le bouton jaune pour lire le

programme enregistré sélectionné. EnregistrementsUSB1 XTICKMode Sélection 1/1 Page  Changer de page 󰭶Tout désélectionner 󰭶Tout sélectionner 󰭶Lire la sélection 󰭶Supprimer la sélection Quitter le mode Sélection Lecture

79h 03m 31h 37m

D1 Durée de lecture 00:02:30 /Date:2010.01.01 D2 Durée de lecture 00:02:30 /Date:2010.01.01 D3 Durée de lecture 00:02:30 /Date:2010.01.01Bouton DescriptionBouton rouge Tout désélectionner : Désélectionne les programmes enregistrés sélectionnés.Bouton vert Tout sélectionner : Sélectionner tous les programmes enregistrés de la liste.Bouton jaune Lire la sélection : Lire le premier fichier sélectionné. Une fois que la lecture des programmes enregistrés est terminée, le programme sélectionné suivant est lu automatiquement.Bouton bleu Supprimer la sélection : Supprimer les programmes enregistrés sélectionnés.FAV Quitter le mode Sélection. Lecture des programmes enregistrés

Vous pouvez lire un programme sélectionné à par-

tir de la liste des programmes enregistrés.

Après avoir branché le périphérique USB, ap-

puyez sur le bouton OK.

Appuyez sur le bouton vert pour sélectionner

l'option Enregistrements.

Utiliser les boutons de navigation pour

sélectionner le programme enregistré et

Appuyer sur le bouton vert pour sélectionner

Option et appuyer sur OK.

Lorsque vous avez terminé, appuyez sur la

Pour revenir au menu précédent, appuyez sur

la touche BACK. Menu DescriptionReprendre la lecture à partir du dernier arrêt.Reprendre la lecture à l'endroit où elle s'est précédemment arrêtée.Lire depuis le début.Lecture des programmes enregistrés sélectionnés.Renommer Renommer le programme.Supprimer Supprimer le programme. USB

ENG FRANÇAIS Fonction enregistreur numérique (DVR)

Utilisation de la télécommande

Vous pouvez régler diverses options pendant la

lecture du programme enregistré.

La « barre de progression » ?

Cette fonction indique quelle relecture du pro-

gramme enregistré est possible, ainsi que la

position actuelle de radiodiffusion à l'écran et

Emplacement actuel et durée de progression

Durée de progression totale du programme

appuyez plusieurs fois sur le bouton REW ( )

ou FF ( ) pour accélérer.

- Chaque fois que vous appuyez sur le bouton,

la vitesse de recherche augmente par palier

(jusqu'à 4 paliers).

Option: Appuyez sur le bouton vert pour entrer

les paramètres vidéo et audio pour les fichiers

Appuyez sur le bouton jaune où vous voulez

faire commencer l'intervalle d'insertion-édition et

appuyez de nouveau dessus à l'endroit où vous

voulez l'arrêter. Sélectionnez Oui pour enregistrer.

- Le début de l'intervalle d'insertion-édition est

affiché sous la forme et la fin de l'intervalle

d'insertion-édition sous la forme dans la

barre de progression de l'enregistrement en

bas de l'écran. Le début et la fin de l'intervalle

d'insertion-édition peuvent être définis aussi

bien dans le sens avance que dans le sens

- Il est impossible d'enregistrer un intervalle

inférieur à 10 secondes.

Appuyez sur le bouton bleu où vous voulez faire

commencer l'intervalle de répétition et appuyez

de nouveau dessus à l'endroit où vous voulez

l'arrêter. Pour annuler la lecture pour l'intervalle

de répétition, appuyez de nouveau sur le bouton

- Le début de l'intervalle de répétition est affiché

sous la forme et la fin de l'intervalle de

répétition sous la forme dans la barre

de progression de l'enregistrement en bas

de l'écran. Le début et la fin de l'intervalle de

répétition peuvent être définis aussi bien dans

le sens avance que dans le sens retour.

- Il est impossible de définir un intervalle

inférieur à 10 secondes.

- Lorsque l'intervalle de répétition est annulé, on

revient à la lecture normale à partir de la fin du

Pendant la lecture, appuyez sur le bouton( ) .

- L'écran de pause s'affiche.

- Chaque fois que vous appuyez sur le bouton

Pause( ) à partir de l'écran de pause, il se déplace

d'un écran à l'autre ( ).

- Appuyez sur le bouton ( ) puis utilisez le bouton FF

( ) pour un mouvement lent ( ).

- Si vous n'appuyez sur aucun bouton durant les

10 minutes qui suivent la pause, l'écran revient

, OK Lorsque vous déplacez le curseur à l'aide du bouton

de navigation ( ) pendant la lecture, et que vous

appuyez sur OK, l'appareil lit directement sur l'écran

applicable où se trouve le curseur.

Utilisations pour la visualisation de la vidéo en 3D.

(Bleu) Début intervalle de répétition

(Jaune) Début intervalle d'insertion-

(Bleu) Fin intervalle de répétition

(Jaune) Fin intervalle d'insertion-édition

Intervalle de répétition90

ENG FRANÇAISGUIDE DE PROGRAMME ÉLECTRONIQUE (EPG) (EN MODE NUMÉRIQUE) Fonction EPG (Electronic

du guide de programme

1 Appuyez sur la touche GUIDE pour activer ou désactiver le guide de programme électronique. Sélection d'un programme

1 Appuyez sur les touches de navigation ou sur la touche P pour sélectionner le programme souhaité.Cette fonction est désactivée pour la Nou-velle Zélande.Ce système intègre un guide de programme électronique (EPG) pour vous aider à parcourir toutes les options de visionnage possibles.Le guide de programme électronique fournit des informations telles que la liste des chaînes et les heures de début et de fin pour tous les services disponibles. Des informations détaillées sur les programmes sont également souvent disponibles, leur quantité et leur disponibilité variant selon le diffuseur.Cette fonction ne peut être utilisée que si les informations d'EPG sont transmises par les diffuseurs.Le guide de programme électronique affiche le détail des programmes sur huit jours.Vous devez régler l'option Horloge dans le menu Heure avant de pouvoir utiliser le guide de programme électronique.DTV 18 The HITS Mer. 7 Fév. 19:28

Movers and Shakers : 86-06

... A look back at the hottest dance moves of the past 20 years. Appuyez sur la touche INFO pour afficher les informations sur le programme en cours.Symbole affiché avec un programme TV ou TNT. Symbole affiché avec un programme radio.Symbole affiché avec un programme MHEG.

HE-AAC C Symbole affiché avec un programme HE-AAC. Format de l'image du programme diffusé.Format de l'image du programme diffusé.Symbole affiché avec un programme télétexte.Symbole affiché avec un programme de sous-titres.Symbole affiché avec un programme crypté.Symbole affiché avec un programme Dolby Digital.Symbole affiché avec un programme Dolby Digital PLUS.576i/p, 720p, 1080i/présolution du programme diffusé. > Permet d'afficher les informations suivantes du programme.Permet d'afficher d'autres informations du programme. Tyra 28 Sep. 2008 21:00~00:00 Fermer

Enregistrer OK Enregistrer : Une fenêtre déroulante s'affiche pour les paramètres d'enregistrement.Rappeler : Réservée.Permet de sélectionner le mode de réglage de l'enregistrement ou du rappel.DTV 18 The HITSGuide de programmes TOUT MAINTENANTSUIVANT 1 YLE TV1

ENG FRANÇAIS GUIDE DE PROGRAMME ÉLECTRONIQUE (EPG) (EN MODE NUMÉRIQUE) Mode du guide MAINTENANT/

SUIVANT Vous pouvez visualiser le programme en cours de

diffusion et celui programmé à la suite. Bouton DescriptionBouton rouge Permet de changer le mode EPG.Bouton jaunePermet de passer dans le mode Planification. (voir page 84) (voir page 84)Bouton bleuPermet de passer dans le mode Liste de planification. (voir page 85) (voir page 85) OK Si "Maintenant" est sélectionné, permet de passer au programme choisi et de fermer le guide de programme.Si "Suivant" est sélectionné, une fenêtre de réservation apparaît.Permet de sélectionner le programme MAINTENANT ou SUIVANT.Permet de sélectionner le programme diffusé.P Permet de passer à la page précédente ou suivante.GUIDEPermet de désactiver le guide de programme électronique.

BACK EXIT TV/RADPermet de sélectionner un programme TNT ou RADIO. INFO Permet d'activer ou de désactiver les informations détaillées.FAV Changement de mode Favoris. Écran de description étendue Bouton Description INFO Permet d'activer ou de désactiver les informations détaillées.Permet de faire défiler le texte vers le haut ou le bas.Permet de sélectionner le mode de réglage de l'enregistrement ou du rappel.GUIDEPermet de désactiver le guide de programme électronique.

EXIT Mode Changement de date Bouton DescriptionBouton vertPermet de désactiver le mode de réglage de la date. v

BACK OK Permet de passer à la date sélectionnée.Permet de sélectionner une date.GUIDEPermet de désactiver le guide de programme électronique.

EXIT Mode du guide à 8 jours Bouton DescriptionBouton rouge Permet de changer le mode EPG.Bouton vertPermet de passer dans le mode de réglage de la date.Bouton jaunePermet de passer dans le mode Planification.(voir page 84)(voir page 84)Bouton bleuPermet de passer dans le mode Liste de planification.(voir page 85)(voir page 85) OK Lorsque le "programme en cours de diffusion" est sélectionné, il est déplacé vers le programme sélectionné et la fonction EPG disparaît.Lorsqu'un "programme à diffusion future" est sélectionné, une fenêtre déroulante de réservation s'affiche.Permet de sélectionner le programme.Permet de sélectionner le programme diffusé.P Permet de passer à la page précédente ou suivante.GUIDEPermet de désactiver le guide de programme électronique.

BACK EXIT TV/RADPermet de sélectionner un programme TNT ou RADIO. INFO Permet d'activer ou de désactiver les informations détaillées.FAV Changement de mode Favoris.92

ENG FRANÇAISMHEG (MULTIMEDIA AND HYPERMEDIA INFORMATION CODING EXPERT GROUP)(EN MODE NUMÉRIQUE)

MHEG (MULTIMEDIA AND HYPERMEDIA INFORMATION CODING EXPERT GROUP)(EN MODE NUMÉRIQUE) Cette fonctionnalité n'est pas disponible pour tous les modèles.Le téléviseur vous donne accès à un service de télétexte numérique qui est nettement amélioré à plusieurs égards, notamment au niveau du texte et des graphiques. Ce télétexte numérique peut accéder aux services de télétexte numérique spéciaux et à des services spécifiques qui diffusent du télétexte numérique. Télétexte au sein d'un service

1 Appuyez sur les touches numérotées ou la touche P pour sélectionner un service numérique qui diffuse du télétexte numérique. 2 Suivez les indications du télétexte numérique et passez à l'étape suivante en appuyant sur TEXTE, OK, le bouton de navigation, le bouton rouge, le bouton vert, le bouton jaune, le bouton bleu ou les boutons NUMÉRIQUES, etc.

3 Pour changer de service de télétexte numérique, sélectionnez un autre service à l'aide des touches numérotées ou de la touche P . Télétexte d'un service

1 Appuyez sur les touches numérotées ou la touche P pour sélectionner un certain service qui diffuse du télétexte numérique. 2 Appuyez sur la touche TEXT ou une touche de couleur pour activer le télétexte. 3 Suivez les indications du télétexte numérique et passez à l'étape suivante en appuyant sur OK, le bouton de navigation, le bouton rouge, le bouton vert, le bouton jaune, le bouton bleu ou les boutons NUMÉRIQUES, etc. 4 Appuyez sur la touche TEXT ou une touche de couleur pour désactiver le télétexte numérique et revenir au visionnage de la télévision. Certains services vous permettent d'accéder aux services de télétexte en appuyant sur la touche rouge.93

ENG FRANÇAIS MHEG (MULTIMEDIA AND HYPERMEDIA INFORMATION CODING EXPERT GROUP)(EN MODE NUMÉRIQUE) Cette fonction n’est activée qu’en Nou-

- En Nouvelle Zélande, en appuyant sur la

touche Guide, vous devez afficher sur votre

écran MHEG EPG diffusé par la Nouvelle

Zélande. Ce système dispose d’un MHEG (Multimedia and hypermedia information coding expert group) qui vous aide à naviguer sur toutes les options pos-sibles de visualisation. Sélectionnez un programme

1 Appuyez sur les boutons de navigation pour voir le programme des émissions proposées. 2 Appuyez sur les boutons de navigation pour passer à la chaîne souhaitée. 3 Appuyez sur OK pour désactiver MHEG après être passé à la chaîne sélectionnée. Mode Liste des programmes Bouton DescriptionSélectionne les informations du pro-gramme diffusé.Sélectionne la chaîne.Bouton jauneChange pour la semaine suivante ou le jour précédent.Bouton bleuChange pour le jour suivant ou pour aujourd’hui. OK Le MHEG doit disparaître après pas-sage sur la chaîne sélectionnée.GUIDE Change pour le mode Now/Suivant.BACK Désactive MHEG. INFO Active/désactive les informations détaillées.Next WeekEPG/Guide MHEG activé/désactivé

1 Appuyez sur GUIDE pour activer ou désactiver MHEG. Mode Guide MAINTENANT/SUIVANT Vous pouvez voir une chaîne diffusée et une autre programmée à la suite.Bouton DescriptionSélectionnez la chaîne de votre choix. OK Le MHEG doit disparaître après passage sur la chaîne sélectionnée.GUIDE Change pour le mode Listing.BACK Désactive MHEG INFO Active/désactive les informations détaillées.DTV 18 The HITS Mer. 7 Fév. 19:28

Movers and Shakers : 86-06

... A look back at the hottest dance moves of the past 20 years. Appuyez sur INFO pour afficher les informa-tions concernant la chaîne actuellement à l'écran.Symbole affiché avec un programme TV ou TNT. Symbole affiché avec un programme radio.Symbole affiché avec un programme MHEG.

HE-AAC C Symbole affiché avec un programme HE-AAC. Format de l'image du programme diffusé.Format de l'image du programme diffusé.Symbole affiché avec un programme télétexte.Symbole affiché avec un programme de sous-titres.Symbole affiché avec un programme crypté.Symbole affiché avec un programme Dolby Digital.Symbole affiché avec un programme Dolby Digital PLUS.576i/p, 720p, 1080i/présolution du programme diffusé. > Permet d'afficher les informations suivantes du programme.Permet d'afficher d'autres informations du programme.94

ENG FRANÇAIS IMAGES 3D IMAGES 3D

(MODÈLES 3D UNIQUEMENT)

Technologie 3D Ce téléviseur peut afficher des images 3D via la diffusion 3D ou lorsqu'il est raccordé à un périphérique compatible, tel qu'un lecteur de disques Blu-ray 3D. La personne qui visionne le programme doit porter des lunettes 3D compatibles pour pouvoir voir ces images au format 3D. Nous vous recommandons de garder une distance d'au moins deux fois la longueur diagonale de l'écran lors de la visualisation de vidéos 3D. Pour regarder la télévision en 3D, vous devez porter des lunettes 3D. Pour des résultats op-timaux, portez de préférence des lunettes 3D de la marque LG. Les images en 3D peuvent ne pas s'afficher correctement si vous portez des lunettes 3D d'une autre marque. Veuillez vous reporter au manuel d'instructions des lunettes 3D pour savoir comment les utiliser. Lorsque vous regardez des images en 2D, il est recommandé d'enlever les lunettes 3D. Si vous regardez des images 2D avec des lunettes 3D, vous risquez de voir des images déformées.  Si vous visionnez des images 3D de trop près ou pendant une longue période, vous risquez d'endommager votre vue. Le fait de regarder la télévision ou de jouer à des jeux vidéo intégrant des images 3D avec des lunettes 3D pendant une longue période peut provoquer la somnolence, une grande fatigue ou une fatigue oculaire. Si vous avez des maux de tête, si vous vous sentez fatigué ou somnolent, arrêtez de regarder la télévi-sion et faites une pause. Les femmes enceintes, les personnes âgées et les personnes souffrant de problèmes cardiaques ou sujettes à de fréquents accès de somnolence doivent éviter de regarder la télévision 3D. Certaines images 3D sont tellement réalistes que vous pouvez avoir un geste brusque sous l'effet de la surprise. Par conséquent, ne regardez pas la télévision 3D à proximité d'objets fragiles ou pouvant être renversés facilement. Ne laissez pas des enfants de moins de cinq ans regarder la télévision 3D. Cela pourrait nuire au développement de leur vue. AVERTISSEMENT  Mise en garde à l'attention des personnes photosensibles : certaines personnes peuvent risquer une attaque ou une crise d'épilepsie lorsqu'elles sont exposées à certains facteurs, tels que des lumières clignotantes ou des images télévisées ou de jeux vidéo. Si quelqu'un dans votre famille ou vous-même avez des antécédents d'épilepsie ou d'attaque, consultez votre médecin avant de visionner la télévision 3D. Certains symptômes peuvent également apparaître dans des conditions non définies, même en l'absence d'antécédents. Si vous présentez l'un des symptômes suivants, arrêtez immédiatement de regarder les images 3D et consultez un médecin: vertiges or sensation d'ébriété, transition visuelle ou vision altérée, instabilité visuelle ou faciale, comme le frétillement des yeux ou des muscles, action inconsciente, convulsion, perte de conscience, confusion ou désorien-tation, perte du sens directionnel, crampes ou nausées. Les parents doivent s'assurer que leurs enfants, y compris adolescents, ne présentent pas ces symptômes, dans la mesure où ils peuvent être davantage sensibles aux effets des images 3D. Le risque d'attaque due à la photosensibilisation peut être réduit si vous respectez les conseils suivants. » Faites fréquemment des pauses en arrêtant de regarder la télévision 3D. » Les personnes ayant une vision différente à chaque œil ne doivent regarder la télévision 3D qu'après avoir pris des mesures de correction de la vue. » Placez-vous devant le téléviseur en ayant les yeux au même niveau que l'écran 3D et ne vous asseyez pas trop près de l'écran. » Ne visionnez pas des images 3D lorsque vous êtes fatigué ou malade et évitez de visionner des images 3D pendant de longues périodes. » Ne portez pas les lunettes 3D pour autre chose que regarder des images 3D sur un téléviseur 3D. » Certaines personnes peuvent se sentir désorientées après avoir regardé la télévision 3D. En conséquence, après avoir regardé la télévision 3D, prenez un instant pour reprendre conscience de votre situation avant de bouger.95

 Une fois le téléviseur allumé, quelques

secondes peuvent être nécessaires pour

qu'il effectue l'étalonnage.

 S'il y a un obstacle entre le téléviseur et les

lunettes 3D, les images 3D risquent de ne

pas s'afficher correctement.

 N'utilisez pas le téléviseur à proximité

d'autres appareils électroniques et RF.

 Les images en 3D peuvent ne pas s'afficher

si elles sont visualisées alors que vous êtes

en position allongée.

 Cela peut prendre un certain temps avant

que vous ne puissiez visualiser les images

en 3D, si vous détournez le regard du télévi-

seur puis reposez les yeux sur le programme

 L'image à l'écran peut vaciller légèrement

si l’image 3D est affichée sous tube fluores-

cent. Dans ce cas, il est conseillé d'éteindre

ou de tamiser la lumière. (Écran plasma

 Si les normes de radiodiffusion télévisée en

3D changent et qu'elles ne sont pas prises

en charge par ce téléviseur, vous aurez

probablement besoin d'un appareil séparé, tel

REMARQUE Remarques sur l'utilisation

 N'utilisez pas les lunettes 3D pour remplacer

vos lunettes de vue, de soleil ou de

 N'exposez pas les lunettes 3D à des

températures froides ou chaudes.

 Ne faites pas tomber d'objets sur les lunettes

3D. Ne tordez pas les lunettes 3D et ne les

 Comme les verres des lunettes 3D peuvent

se rayer facilement, nettoyez-les uniquement

avec un chiffon doux. Secouez le chiffon pour

en faire tomber la poussière afin de ne pas

 Un défaut de communication peut se pro-

duire si les lunettes se trouvent à proximité

d'appareils électroniques qui utilisent la

même largeur de bande (2,4 GHz), tels

qu'un four à microondes ou un produit LAN

ENG FRANÇAIS IMAGES 3D Visualisation d'images en 3D

1 Lancez la lecture de la vidéo produite en 3D.

2 Appuyez sur 3D pour regarder des images en

3 Mettez les lunettes 3D.

4 Appuyez sur les touches de navigation pour sélectionner OK, puis appuyez sur OK. 5 Appuyez sur les touches de navigation pour sélectionner la forme, puis appuyez sur OK. (Voir "Modes vidéo pris en charge")Mode Description2D 3DPasse des images 2D aux images 3D.Des vidéos converties du for-mat 2D en 3D peuvent sembler moins réalistes que les titres produits directement en 3D.

Side by SideTop & BottomChecker BoardFrame Sequential 6 Appuyez sur le bouton 3D pour sélectionner 2D désactivé ou 3D désactivé.

Option Description3D → 2DAffiche des images en 2D sans effets 3D.3D DésactivéAffiche des images au format original.2D → 3DAffiche des images en 3D.Annuler Fermez la fenêtre déroulante. Portée de visualisation des

images 3D (47/55LW77 ** , 47/55LZ96 ** , 50/60PZ57 **

, 50/60PZ95 ** uniquement)La taille du téléviseur, l'angle de visualisation et d'autres facteurs peuvent modier la distance et l'angle de vue.Distance de vue Distance de visualisa-tion maximale2 m à 7 m 10 m97

ENG FRANÇAIS IMAGES 3D Configuration d'images en 3D

1 Appuyez sur 3D OPTION lorsque vous visualisez des images en 3D. Une fenêtre contextuelle apparaîtra. 2 Utilisez les boutons de navigation pour accéder à l'une des options suivantes et ap-puyez sur OK. Définir les options.Paramètre du mode 3DDénir les options vidéo.Dénir les options audio.FermerParamètre du mode 3DDéfinir les options vidéo.Vous permet de modifier les réglages Vidéo. (Voir "Configuration IMAGE")Définir les options audio.Vous permet de modifier les réglages Audio. (Voir "Configuration AUDIO").Option(Selon le modèle)DescriptionDimensions de l'image 3DRogne les bords extérieurs de l'image et l'étend pour qu'elle occupe tout l'écran en mode 3D.Correction de l'image 3DSélectionnez Gauche/droite ou Droite/gauche.Sélectionnez l'écran avec vidéo 3D pour une meilleure visibilité.3D DepthAjuste l'effet stéréoscopique de l'image en 3D convertie à partir d'une image en 2D.Point de visualisation 3DDéplace l'image 3D vers l'avant et l'arrière pour ajuster la vue en perspective en 3D.Balance de l'image 3DAjuste la différence de couleur et de luminosité entre les côtés gauche et droit de l'image en mode 3D.Optimisation 3DOptimise l’écran d'images en 3D pour l'environnement de visualisa-tion.  Si vous sélectionnez le mode 3D, l’option “Voyant lumineux” est automatiquement désactivée. Vous pouvez uniquement sélectionner “Désactivé ou Cinéma” avec le bouton AV MODE sur la télécommande. La fonction d'économie d'énergie est désac-tivée pendant la lecture en 3D. Vous ne pouvez pas accéder au menu Ac-cueil pendant que vous regardez des fichiers en 3D. REMARQUE  Certains menus peuvent être inopérants lors du visionnage de la télévision 3D. Le mode 3D est automatiquement éteint lorsque vous changez de canaux DTV ou de source d’entrée. Les images risquent de ne pas être affichées correctement si vous visionnez des images TNT 2D en mode 3D. L’effet 3D est visible lorsque le mode 3D est sélectionné correctement pour le signal source 3D transmis au téléviseur. Dans le cas des fichiers *.mpo (fichiers de caméra 3D), le mode 3D est activé automa-tiquement. Lors de la lecture d'images en 3D via USB, un affichage en diaporama n'est pas sup-porté. ATTENTION98

ENG FRANÇAISPERSONNALISATION DES RÉGLAGES PERSONNALISATION DES RÉGLAGES DU TÉLÉVISEUR Le menu CONFIGURATION

1 Appuyer sur Home pour accéder au menu Accueil.

2 Utilisez les boutons de navigation pour sélectionner le menu CONFIGURATION et appuyez sur OK.

Appuyez sur les touches de navigation pour sélectionner l’un des menus suivants, puis appuyez sur OK.

4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT. Menu Description

CONFIGPour configurer et éditer les chaînes

IMAGEPour régler la taille, la qualité ou les effets de l’image

SON Pour régler la qualité audio, les effets sonores ou le niveau du volume

HEUREPour régler l’heure, la date ou la minuterie

VERROUPour verrouiller ou déverrouiller les canaux et les chaînes

OPTONPour personnaliser les réglages généraux

RÉSEAU Définit la configuration réseau. ? ASSISTANCE Vérifie les informations client.99

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètres CONFIG.

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélec- tionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélec- tionner CONFIG, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélec- tionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT. Les paramètres disponibles pour les chaînes sont décrits ci-dessous.:Paramètres Description Recherche auto. Règle et stocke tous les programmes disponibles à l'aide d'antennes (voir page 38).

Recherche manuellePermet de rechercher et mémoriser manuellement les chaînes de votre choix (voir page 38).Edition des chaînesModifier les chaînes. (voir page 40).CONFIG OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes  L'image présentée peut être différente de votre téléviseur.

PERSONNALISATION DES RÉGLAGES100

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGESIMAGE OK Dép. ● Format de l'image : 16:9● Activer le vidéo 3D● Assistant d'Image● ꕊ Économie d'énergie : Désactivé● Préréglages d'image : Standard ● Rétro-éclairage 70 ● Contraste 100 ● Luminosité 50 ● Netteté 70 ● Couleur 60 ● Teinte 0 ● T° couleur 0 ● Contrôle avancé ● Réglage usine● TruMotion : Bas● Écran● Aff. lum. LED loc.: Bas Paramètres IMAGE

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner IM- AGE, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT.

R G W C Les paramètres d’image disponibles sont décrits ci-dessous.Paramètre Description Format de l'image Change la taille de l’image pour qu’elle s’affiche à son format optimal (voir page 42). Activer le vidéo 3D (Modèles 3D uniquement)Configure l'option d'affichage des images en 3D. (voir page 96)Assistant d'Image Permet de régler la qualité de l’image et de calibrer l’écran. Les options personnalisées sont enregistrées sous Expert1 dans les Préréglages d’image.

 Si vous interrompez les réglages avant l’étape finale, les changements ne seront pas appliqués.  Si vous utilisez l’Assistant d’Image, la fonction d’économie d’énergie sera automa- tiquement désactivée.  Pour réinitialiser les changements apportés avec l’Assistant d’Image, sélectionnez Réglage usine lorsque les Préréglages d’image sont sur Expert1.  Dans les modes RGB-PC, HDMI-PC et DVI-PC, les modifications apportées aux valeurs

Couleur, Teinte et Netteté horizontale/verticale ne sont pas appliquées.

REMARQUE L'image présentée peut être différente de votre téléviseur.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Réduit la consommation d’énergie en ajustant la luminosité de l’écran.

Option (Selon le modèle)

Automatique Le rétroéclairage est réglé automatiquement en fonction de l'entourage si

vous sélectionnez Automatique en utilisant la fonction Capteur intelligent.

L'image qui convient le mieux est ajustée automatiquement en fonction de

Désactivé Le mode Économie d’énergie est désactivé.

Sélectionnez le niveau de luminosité.

Désactiver l'écran L’écran s’éteint dans les 3 secondes.

Si vous appuyez sur un des boutons de la télécommande, l'écran sera

 En réglant l'économie d'énergie dans le mode MHEG, le paramètre d’économie d'énergie

est appliqué après la fin du mode MHEG.

 La sélection de "Désactiver l’écran" lorsqu’un canal de station de radio est réglé réduira la

consommation d'énergie.

 Si vous sélectionnez Automatique ou Maximum, l'option Rétroéclairage ne fonctionnera

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Sélectionnez l’un des préréglages ou personnalisez les options dans chaque mode pour obtenir

les meilleures performances de votre téléviseur. Vous pouvez aussi personnaliser les options

avancées de chaque mode.

Les préréglages d’image disponibles varient selon le téléviseur.

Mode (Selon le modèle)

Capteur intelligent Règle le téléviseur pour ajuster les paramètres de l'image, tels que le

contraste, la luminosité, la netteté, la couleur ou teinte, correspondant

automatiquement à l'environnement extérieur.

Vif Ajuste l’image vidéo pour l’environnement des magasins en optimisant le

contraste, la luminosité, les couleurs et la netteté.

Standard Ajuste l’image pour l’environnement normal.

Optimise les images vidéo en réduisant la consommation d'électricité sans

altérer la qualité de l'image.

Cinéma Permet d’optimiser le look cinématographique des images vidéo pour

regarder des films comme au cinéma.

Donne l'impression d'être au cinéma tout en regardant un film à la mai-

son. L'utilisateur peut profiter du meilleur niveau de qualité d'écran sans

THX Cinéma permet d'obtenir une qualité d'écran optimale lorsque la

THX Bright Room permet d'obtenir une qualité d'écran optimale

lorsque la pièce est spacieuse.

THX : THX (Thomlinson Holman’s Experiment) est une norme de

certification audio et vidéo établie par George Lucas et Thomlinson.

Un écran certifié THX garantit une qualité d'affichage qui dépasse

les caractéristiques standard des écrans aussi bien au niveau

matériel que logiciel.

REMARQUE Sport Optimise l’image vidéo pour les actions dynamiques en accentuant les cou-

leurs primaires comme le blanc, le vert de l’herbe ou le bleu du ciel.

Jeux Permet d’optimiser l’image vidéo pour les écrans rapides de jeu pour les PC

Photo Optimise une image fixe comme un fichier photo (c'est-à-dire en branchant

un périphérique externe comme un appareil photos numériques « reflex »).

Expert1/Expert2 Ajuste les paramètres détaillés de l’image pour les experts vidéo ainsi que

les téléspectateurs lambda.

Si vous réglez l’option “Préréglages d’image” sur “Cinéma THX” ou “THX Bright Room

”, les options “Capteur intelligent”, “Minimum”, “Moyen” et “Maximum” de la fonction

Économie d’énergie ne seront pas actives.

Si vous réglez l’option “Préréglages d’image” sur “APS”, les options “Arrêt”, “Minimum”,

“Moyen” et “Maximum” de la fonction Économie d’énergie ne seront pas actives.

Si vous sélectionnez THX Cinéma ou THX Bright Room, la fonction Format de l'image

basculera automatiquement sur Signal original.

 ISFccc (ISFccc : Imaging Science Foundation Certified Calibration

Control) : Ce téléviseur contient les calibrages détaillés nécessaires

pour la certification professionnelle par la Imaging Science Foundation.

Les modes ISF “jour” et “nuit” qui en résultent sont alors accessibles

par l'utilisateur pour que celui-ci profite au maximum des meilleures

possibilités que lui offre son téléviseur HD LG.

Des calibrages sophistiqués et détaillés peuvent être effectués via le

Le calibrage détaillé requiert l'intervention d'un technicien agréé.

Veuillez contacter votre revendeur local pour connaître le technicien

certifié ISF le plus proche de chez vous.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

*Cette fonction n’est pas disponible sur tous les modèles.

Technologie vidéo avancée qui fournit des images plus claires, plus fluides, même pendant des

scènes d'action rapides, créant ainsi une structure plus stable pour une image plus nette.

TruMotion fonctionne avec toutes les entrées, excepté le mode PC.

Élevée Assure un mouvement de l’image plus fluide.

Bas Assure un mouvement fluide de l’image. Sélectionnez ce réglage pour une

utilisation standard.

Désactivé Désactive la technologie TruMotion.

Utilisateur Vous pouvez régler séparément le niveau de tressautement (Judder) et de

flou (Blur) pour la technologie TruMotion.

De-Judder Ajuste le bruit à l’écran.

De-Blur Ajuste la rémanence d’image de l’écran.

Écran Personnalise les options d’affichage d’un PC.

Résolution Sélectionnez la résolution appropriée pour votre PC.

Auto Configure Règle le téléviseur de sorte qu’il optimise automatiquement les options pour

Position Place l’image à la position appropriée.

Taille Ajuste la taille de l’image.

Phase Élimine l’effet de traînées horizontales.

Réglages usine Rétablit les options à leurs valeurs par défaut.

*Cette fonction n’est pas disponible sur tous les modèles.

Après l'analyse de la vidéo source par zones d'écran, le rétro-éclairage est ajusté pour améliorer

Désactivé Désactivez la fonction Aff. lum. LED loc.

Bas Eclaircit l'image et approfondit les niveaux de noir en utilisant la gradation

lumineuse locale douce.

Moyen Approfondit les niveaux de noir en utilisant la gradation lumineuse locale

Élevée Eclaircit l'image et approfondit les niveaux de noir en utilisant la gradation

lumineuse locale forte.

 Si vous activez TruMotion”, il se peut que du bruit apparaisse sur l’image. Si tel est le

cas, désactivez TruMotion en choisissant le réglage “Arrêt”.

 Si vous sélectionnez Jeux pour Préréglages d’image, réglez l’option TruMotion sur

 Si vous sélectionnez le “Préréglages d'image-Jeux ”, désactivez “TruMotion” en sélec-

tionnant l'option correspondante.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Options d’image basiques

Paramètre Description

(téléviseur LCD à LED

Ajuste la luminosité de l’écran en contrôlant le rétroéclairage de l’écran LCD. Si vous diminu-

ez le niveau de luminosité, l’écran s’assombrit et la consommation d’énergie est réduite sans

perte du signal vidéo.

Contraste Augmente ou diminue le gradient du signal vidéo. Vous pouvez utiliser l’option Contraste

lorsque les parties claires de l’image sont saturées.

Luminosité Ajuste le niveau de base du signal dans l’image.

Netteté Ajuste le niveau de netteté des contours entre les parties claires et sombres de l’image.

Plus le niveau est bas, plus l’image est estompée.

Couleur Ajuste l’intensité de toutes les couleurs.

Teinte Ajuste l’équilibre entre les niveaux de rouge et de vert.

T° couleur Sélectionnez Chaud pour accentuer les couleurs chaudes telles que le rouge, ou Froid pour

accentuer les couleurs froides comme le bleu.

Personnalise les options avancées.

Réglage usine Rétablit les valeurs d’usine des options pour chaque mode.

Si vous réglez l’option Économie d’énergie sur Désactivé, Minimum, Moyen ou

Maximum, la fonction Rétro-éclairage ne sera pas disponible.

 Il n'est pas possible d'utiliser cette fonction dans le Capteur intelligent, THX Cinéma, THX Bright Room.

 Vous ne pouvez pas ajuster la couleur, la netteté et la teinte dans les modes RGB-PC et HDMI-PC.

 Lorsque Expert 1 ou Expert 2 est sélectionné, vous pouvez sélectionner Rétro-éclairage Contraste, Luminosité,

Netteté H, Netteté V, Couleur ou Teinte.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Options d’image avancées (Selon le modèle)

Règle le contraste pour qu’il reste au meilleur niveau en fonction de la luminosité de l’écran. L’image

est améliorée en éclaircissant les parties claires et en assombrissant les parties sombres.

Règle les couleurs de l’écran pour qu’elles paraissent plus vives, plus riches et plus claires. Cette

fonction améliore la teinte, la saturation et la luminosité, de sorte que le rouge, le bleu, le vert et

le blanc semblent plus vifs.

Clear White Rend la zone blanche de l'écran plus claire et plus blanche.

Couleur habillage Détecte la zone couleur peau de la vidéo et l'ajuste pour donner une impression de couleur de

Réduction du bruit Réduit les bruits parasites à l’écran sans compromettre la qualité vidéo.

Super Résolution Fournit une image claire comme le cristal en améliorant les détails dans une zone qui a une im-

age floue ou peu claire.

MPEG Elimine le bruit occasionné par la compression de la vidéo.

Gamma Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen de l’image.

Bas : éclaircit les zones sombres et de gris moyen.

Moyen : exprime le niveau d’origine de l’image.

Haut : assombrit les zones sombres et de gris moyen.

Niveau noir Régle le niveau de noir de l’écran au niveau approprié. Cette fonction est disponible dans les

modes suivants: AV (NTSC-M), HDMI ou Composant.

Règle automatiquement le niveau de noir de l'écran sur haut ou bas selon le

niveau du signal entrant.

Bas : assombrit le reflet de l’écran.

Haut : éclaircit le reflet de l’écran.

Règle la luminosité de l’écran pour éviter qu’il ne soit trop lumineux. Cette option atténue la

luminosité des images extrêmement lumineuses.

Cette fonction est activée dans “Préréglages de l'image-Standard, Jeu”.

Donne un aspect plus naturel aux clips vidéo enregistrés dans un film en éliminant l’effet de

tressautement de l’image.

Utilisation de cette fonction lorsque vous regardez un film.

Cette fonction peut aussi fonctionner lorsque TruMotion est désactivé.

Téléviseur LCD à LED Contrôle avancé

Optimise l'utilisation des couleurs afin d'améliorer la qualité des couleurs.

Standard: Affiche la gamme de couleurs standard.

Étendue: Augmente le nombre de couleurs utilisées.

Affiche le domaine de couleurs du signal.

Standard: Affiche la gamme de couleurs standard.

Étendue: Augmente le nombre de couleurs utilisées.

EBU: Mode pour afficher la gamme de couleurs standard EBU.

SMPTE: Mode pour afficher la gamme de couleurs standard SMPTE.

BT709: Mode pour afficher la gamme de couleurs standard BT709.

Contrôle avancé, Contrôle expert

Optimise l'utilisation des couleurs afin d'améliorer la qualité des couleurs.

Standard: Affiche la gamme de couleurs standard.

Étendue: Augmente le nombre de couleurs utilisées.

Étendue: Augmente le nombre de couleurs utilisées.

sRGB: Mode pour afficher la gamme de couleurs standard sRGB.

Donne un aspect plus clair, distinctif et naturel aux contours de la vidéo.

Cette fonction fonctionne bien sur la valeur de netteté UI 60.

xvYCC Cela produit des couleurs plus riches.

Elle sublime les couleurs du signal vidéo conventionnel.

Elle est activée lorsque l’option Préréglages d’image est réglée sur Cinéma ou Expert et qu’un

signal xvYCC est transmis en entrée via HDMI.

Filtre Couleur Cette fonction filtre les couleurs spécifiques de la vidéo.

Vous pouvez utiliser le filtre RVB pour définir précisément la teinte et la saturation des couleurs.

Modèle Expert Cette configuration est utilisée pour le réglage par un expert.

Cette fonction est activée avec les Préréglages d’image Expert lorsque vous regardez la

télévision numérique.106

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Options d’image avancées (Selon le modèle)

Paramètre Description

T° couleur Règle la couleur globale de l’écran en modifiant la ligne de base des blancs.

a. Méthode : 2 points.

 Modèle : Intérieur, Extérieur.

 Contraste Rouge/Vert/Bleu, Luminosité Rouge/Vert/Bleu : la valeur

d’ajustement est comprise entre -50 et +50.

b. Méthode : 10 Point IRE

 Modèle : Intérieur, Extérieur.

 L’IRE (Institute of Radio Engineers) est l’unité de mesure du signal vidéo. Elle

peut être réglée sur les valeurs suivantes : 10, 20, 30 à 100. Vous pouvez

régler les valeurs de rouge, vert ou bleu séparément.

 Luminance : cette fonction affiche la valeur de luminance calculée pour

un gamma de 2,2. Vous pouvez indiquer la valeur de luminance de votre

choix (jusqu’à 100 IRE), la valeur de luminance cible pour un gamma de 2,2

s’affichant par incréments de 10 entre 10 IRE et 90 IRE.

Rouge/Vert/Bleu : la valeur d’ajustement est comprise entre -50 et +50.

c. S'applique à toutes les entrées.

a. Méthode : 2 points.

 Modèle : Intérieur, Extérieur.

 Contraste Rouge/Vert/Bleu, Luminosité Rouge/Vert/Bleu : la valeur

d’ajustement est comprise entre -50 et +50.

b. Méthode : 20 Point IRE

 Modèle : Intérieur, Extérieur.

 L’IRE (Institute of Radio Engineers) est l’unité de mesure du signal vidéo.

Elle peut être réglée sur les valeurs suivantes : 5, 10, 15 à 100. Vous pouvez

régler les valeurs de rouge, vert ou bleu séparément.

 Rouge/Vert/Bleu : la valeur d’ajustement est comprise entre -50 et +50.

c. S'applique à toutes les entrées.

Utilisée par les experts pour apporter des ajustements à l’aide des schémas de test, cette

fonction n’affecte pas les autres couleurs mais peut être utilisée pour régler séparément les

six couleurs (rouge, vert, bleu, cyan, magenta, jaune).

La différence au niveau des couleurs peut ne pas se distinguer, même lorsque vous procédez

aux ajustements pour une vidéo générale.

Cette fonction permet de régler les couleurs rouge, vert, bleu, cyan, magenta et jaune.

 Couleur Rouge/Vert/Bleu/Cyan/Magenta/Jaune : la valeur d’ajustement est comprise entre

 Teinte Rouge/Vert/Bleu/Cyan/Magenta/Jaune : la valeur d’ajustement est comprise entre

Cette fonction est indisponible dans les modes RGB-PC et HDMI-PC.107

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGESParamètre Description Volume auto. Active la fonction de volume automatique afin que le niveau de volume reste identique chaque fois que vous changez de chaîne. Il se peut toutefois que le niveau du volume change en fonction des différentes conditions du signal des chaînes émettrices.Voix nette Permet de définir si la clarté de la voix humaine doit être optimisée. Vous pouvez choisir le niveau de clarté lorsque vous activez cette fonction. Balance Règle la balance entre les haut-parleurs droit et gauche en fonction de votre environnement. Préréglages du son Sélectionnez l’un des préréglages du son ou personnalisez les options pour chaque mode. Mode Standard Sélectionnez cette valeur lorsque vous voulez un son de qualité standard.Musique Sélectionnez cette valeur lorsque vous écoutez de la musique.Cinéma Sélectionnez cette valeur lorsque vous regardez un film.Sport Sélectionnez cette valeur lorsque vous regardez un événement sportif.Jeux Sélectionnez cette valeur lorsque vous jouez à un jeu.OptionInfinite 3D SurroundInfinite Surround est une technologie de traitement audio brevetée et propriétaire de LG qui permet d’obtenir une impression de son surround 5.1 immersive avec deux enceintes avant.AigusContrôle les sons dominants dans la sortie. Si vous augmentez les aigus, la gamme des fréquences plus élevées sera augmentée dans la transmission du son. Graves Contrôle les sons bas dans la sortie. Si vous augmentez les graves, la gamme des fréquences plus basses sera augmentée dans la transmission du son. Restaurer l'audio Rétablit les préréglages du son aux valeurs par défaut.

1 Appuyer sur Home pour accéder au menu Accueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner SON, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT. Les paramètres audio disponibles sont décrits ci-dessous.

SON OK Dép. ● Volume auto. : Désactivé● Voix nette II : Désactivé ꕅ

2 ● Balance 0● Préréglages du son : Standard • Infinite 3D Surround : Désactivé • Aigus 50 • Graves 50 • Restaurer l'audio● Sound Optimizer : Normal● Sortie audio num. : PCM● Haut-parleurs TV : Activé● Mode ARC : Désactivé● Paramètre audio TV numérique : Automatique● Sync. AV : Désactivé

L R L'image présentée peut être différente de votre téléviseur.

Sortie Si la qualité du son ou le volume reste insatisfaisant à vos yeux, nous vous recommandons d’utiliser un système Home Cinéma ou un amplificateur séparé qui vous permettra d’adapter le son à différents environnements d’utilisation. Si vous sélectionnez la valeur Marche pour Voix nette II, la fonction Infinite Surround sera inopérante.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Optimise le son en fonction de l'environnement dans lequel le téléviseur est installé.

Normal Mode Son normal.

Type fixé au mur Mode Son optimisé pour un téléviseur à montage mural.

Type appuyé Mode Son optimisé pour un téléviseur sur pied.

Cette fonction vous permet de sélectionner la sortie audio numérique de votre choix.

Si le son Dolby Digital est disponible, le choix de l’option Auto dans le menu Sortie audio num.

règlera la sortie SPDIF (Sony/Philips Digital Interface) sur Dolby Digital.

Si vous sélectionnez Auto dans le menu Sortie audio num. alors que le son Dolby Digital n’est pas

disponible, la sortie SPDIF sera en PCM (modulation d’impulsion codée).

Même si à la fois Dolby Digital et la langue audio ont été paramétrés pour une chaîne diffusant du

son Dolby Digital, seul ce dernier sera lu.

Valeur Entrée audio Sortie audio numérique

PCM All PCM Haut-parleurs

TV Active les haut-parleurs internes du téléviseur lors de l’utilisation d’une chaîne Hi-Fi externe. Vous pou-

vez utiliser les haut-parleurs du téléviseur comme dispositif de sortie audio même en l’absence d’entrée

Si les haut-parleurs du téléviseur sont éteints pendant le fonctionnement du home cinéma

Simplink, le son est automatiquement retransmis sur les enceintes du système de home cinéma.

Par contre, lorsque les haut-parleurs du téléviseur sont activés, le son est retransmis via ces

Certains menus dans SON sont indisponibles lorsque l’option Haut-parleurs TV est sur

Lorsque vous utilisez un périphérique externe audio avec la fonctionnalité ARC (canal de retour

audio), le format S/PDIF peut être obtenu à la sortie en utilisant seulement un câble HDMI à haute

vitesse sans câble optique supplémentaire.

Marche Si l'appareil avec la fonction ARC est allumé, l'enceinte de l'appareil est utilisée

automatiquement lorsque la fonction SIMPLINK est activée.

Désactivé Même si l'appareil avec la fonction ARC est allumé et que la fonction SIMPLINK

est activée, l'enceinte de l'appareil n'est pas utilisée automatiquement.

 Certains câbles HDMI peuvent ne pas prendre en charge ce mode. (Nous recommandons

d'utiliser un câble HDMI à haut débit.)

 Le mode ARC ne fonctionne que sur l'entrée HDMI 1 (uniquement téléviseur LED LCD /

téléviseur LCD) ou HDMI 3 (uniquement téléviseur Plasma) du téléviseur.

 Active la fonction SIMPLINK pour pouvoir utiliser cette fonction.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Lorsqu’il existe différents types audio dans un signal source d’entrée, cette fonction vous permet de

sélectionner le type audio de votre choix.

Automatique La sortie s’effectue automatiquement dans l’ordre HE-AAC > Dolby Digital+ >

MPEG Vous pouvez sélectionner le type audio de votre choix.

Ex.: Si MPEG est sélectionné, le type audio MPEG est toujours retransmis.

Si le format MPEG n’est pas pris en charge, un autre type audio est défini

Sync. AV Si la vidéo et le son ne sont pas synchronisés, vous pouvez les régler manuellement.

Réglage (-) : Accélère la sortie audio par rapport au réglage par défaut.

Réglage (+) : Ralentit la sortie audio par rapport au réglage par défaut.

Sync. AV Règle la synchronisation de l'enceinte du téléviseur et de l'interface SPDIF.

TV Règle la synchronisation du son à partir de l'enceinte interne du téléviseur.

Règle la synchronisation du son à partir d'une enceinte externe relié au port de

sortie audio numérique.110

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Réception stéréo/double (en mode analogique uniquement)

Lorsqu’un programme est sélectionné, les informations audio de la chaîne apparaissent avec le numéro du

programme et le nom de la chaîne.

1 Appuyez sur Q. MENU.

2 Utilisez les boutons de navigation pour accéder aux options Audio ou Langue audio et appuyez sur

3 Appuyez sur les touches de navigation pour sélectionner la sortie audio, puis appuyez sur OK. Diffusion Affichage à l’écran Mono StéréoDouble MONO STÉRÉODUAL I , DUAL II , DUAL I + IINICAM NICAM Réception Nicam (en mode analogique uniquement)

Sélection de la sortie audio des haut-parleurs

Si le téléviseur est équipé d’un récepteur NICAM (Near Instantaneous Companding Audio Multiplex), vous

pouvez recevoir le son numérique NICAM de haute qualité.

Vous pouvez sélectionner la sortie du son en fonction du type d’émission reçu.

Lors de la réception du son mono NICAM, vous pouvez sélectionner l’option NICAM MONO ou FM MONO.

Lors de la réception du son stéréo NICAM, vous pouvez sélectionner l’option NICAM STEREO ou FM MONO.

Si le signal stéréo est faible, passez en FM MONO.

3 Lors de la réception du son NICAM double, vous pouvez sélectionner NICAM DUAL I, NICAM DUAL II,

NICAM DUAL I+II ou FM MONO.

En mode AV, Composant, RGB et HDMI, vous pouvez sélectionner le son en sortie sur les haut-parleurs

Sélectionnez la sortie du son.

L+R: le signal audio de l’entrée L est envoyé au haut-parleur de gauche et le signal audio de l’entrée R est

envoyé au haut-parleur de droite.

L+L: le signal audio de l’entrée L est envoyé aux haut-parleurs gauche et droite.

R+R: le signal audio de l’entrée R est envoyé aux haut-parleurs gauche et droite.

 Sélection du son mono

Si le signal stéréo est faible en réception, vous pouvez passer en son mono. La réception mono amél-

iore la clarté du son.

 Sélection de la langue pour les émissions en double langue

Si un programme peut être reçu dans deux langues, vous pouvez sélectionner DUAL I, DUAL II ou

DUAL I Envoie la langue de diffusion principale aux haut-parleurs.

DUAL I I Envoie la langue de diffusion secondaire aux haut-parleurs.

DUAL I+I I Envoie une langue distincte à chaque haut-parleur.

Cette fonction dépend des conditions de diffusion de chaque pays et peut ne pas être applicable.111

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGESParamètre DescriptionHorloge Réglez l’heure, la date, le fuseau horaire et l’heure d’été.L’heure sera réglée automatiquement en fonction d’un signal de chaîne numérique incluant des informations horaires fournies par la station émettrice. Si tel n’est pas le cas, réglez manuellement la date et l’heure.Heure d'arrêt/Heure de marche Permet de définir l’heure à laquelle le téléviseur s’éteint ou s’allume automatiquement. Pour utiliser cette fonction, vous devez régler à l’avance l’heure et la date actuelles. Minuterie d'arrêt Permet de définir la durée avant l’extinction du téléviseur. Si vous éteignez le téléviseur puis le rallumez, la fonction Minuterie d’arrêt sera désactivée. Paramètres HEURE

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner HEURE, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT.

Les paramètres d’heure disponibles sont décrits ci-dessous.HEURE OK Dép. ● Horloge● Heure d'arrêt : Désactivé● Heure de marche : Désactivé● Minuterie d'arrêt : Désactivé  < Uniquement Australie > L'heure du téléviseur est définie par les informations de décalage horaire basées sur le fuseau horaire et l'heure du méridien de Greenwich (GMT), qui sont reçus avec le signal de diffusion, et l'heure est réglée automatiquement par un signal numérique.  <Indonésie et Israël uniquement> L'heure du méridien de Greenwich (GMT), qui sont reçus avec le signal de diffusion, et l'heure est réglée automatiquement par un signal numérique.  Si vous sélectionnez la valeur Décalage pour le Fuseau horaire, vous pouvez modifier l’heure d’une heure en plus ou en moins.  Vous pouvez régler l’option Fuseau horaire sur le mode Automatique. REMARQUE

 Si vous n’appuyez sur aucune touche dans les deux heures après que le téléviseur se soit allumé par la fonction Heure de marche, il se met automatiquement en mode veille.  La fonction Heure d’arrêt supplante la fonction Heure de marche si vous les réglez à la même heure.

 L'image présentée peut être différente de votre téléviseur.112

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGESParamètre DescriptionDéfin. m.d.passePermet de changer le mot de passe à 4 chiffres. Le mot de passe par défaut est “0 0 0 0”.Si vous oubliez votre mot de passe, tapez “0 3 2 5” sur la télécommande.Système de verrouActive ou désactive le système de verrouillage.Blocage de chaîneBloque les programmes qui contiennent des contenus inappropriés pour les enfants. Elles peuvent toujours être sélectionnées, mais l’écran sera vide et le son sera coupé.Pour regarder une chaîne verrouillée, saisissez le mot de passe. Vous pouvez utiliser cette fonction lorsque le Système de verrou est sur Marche. Limitation d'âgeCette fonction opère selon les informations émises par la station de diffusion. Par conséquent, si le signal comporte des informations incorrectes, cette fonction est inopérante.Un mot de passe est nécessaire pour pouvoir accéder à ce menu.Ce téléviseur est programmé pour mémoriser l’option réglée en dernier même si vous l’éteignez.Cette fonction empêche les enfants de regarder des émissions de télévision pour adultes, en fonction de la limite d’âge définie.Entrez un mot de passe pour regarder une chaîne bloquée.La classification diffère selon les pays.Blocage d'entrée sourcePermet de bloquer des sources d’entrée. Vous pouvez utiliser cette fonction lorsque le Système de verrou est sur Marche.

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner VERROU, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT.

Les paramètres de verrou disponibles sont décrits ci-dessous.VERROU OK Dép. ● Défin. m.d.passe● Système de verrou : Désactivé ● Blocage de chaîne ● Limitation d'âge : Désactivé ● Blocage d'entrée source

 L'image présentée peut être différente de votre téléviseur.113

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètres OPTION

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner OP- TION, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT.

Les paramètres généraux disponibles sont décrits par la suite :OPTION OK Dép. ● Langue(Language)● Pays : Australie● Malentendant ( ) : Désactivé● Voyant lumineux● Pointeur● Paramètre Smart Share● Réglages usine ● Set ID : 1 ● Réglage d'environnement : Usage familial● Transmetteur IR : Désactivé  L'image présentée peut être différente de votre téléviseur.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Sélectionnez une langue pour l’affichage ou le son.

Sélectionnez la langue de votre choix.(Sauf Australie, Nouvelle Zélande, Singa-

pour, Afrique du Sud.)

La fonction Audio vous permet de sélectionner une langue préférée.

Si les données audio ne sont pas diffusées dans la langue sélectionnée, elles

seront lues dans la langue audio par défaut.

Informations à l’écran pour la langue audio Affichage ÉtatN.A Non disponibleSon MPEGSon Dolby DigitalSon pour malvoyantsSon pour malentendantsSon Dolby Digital PlusSon HE-AAC Langue des sous-

Utilisez la fonction Sous-titres lorsque deux langues de sous-titres ou plus sont

diffusées. Si les données de sous-titres ne sont pas diffusées dans la langue

sélectionnée, elles seront affichées dans la langue de sous-titres par défaut.

Informations à l’écran pour la langue de sous-titres Affichage ÉtatN.A Non disponibleSous-titres du télétexte Sous-titres pour malentendants Langue du texte

En mode numérique, utilisez la fonction de langue du télétexte lorsque le texte

est diffusé dans deux langues ou plus. Si les données du texte ne sont pas diffu-

sées dans la langue sélectionnée, la page des langues par défaut du texte sera

Si vous sélectionnez le mauvais pays, il se peut que le télétexte n’apparaisse pas

correctement à l’écran ou que certains problèmes surgissent lors de l’utilisation du

Si les langues que vous avez sélectionnées en tant que principales pour les fonctions Langue

audio (langue audio), Langue des sous-titres (langue du sous-titre) et Langue du texte ne sont

pas reconnues, vous pouvez sélectionner une langue en catégorie secondaire. (Uniquement

Les sous-titres et le son peuvent être affichés sous une forme plus simple, compris entre 1 et 3

caractères émis par le diffuseur.

Lorsque vous sélectionnez une source Audio supplémentaire (audio pour malentendants ou

malvoyants), il se peut que le téléviseur émette une partie du son principal.

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Sélectionnez le pays souhaité.

Cette fonction est destinée aux personnes malentendantes.

- Elle est uniquement disponible pour certaines chaînes en Nouvelle Zélande.

Permet d’activer ou de désactiver le voyant du téléviseur.

Si vous sélectionnez le mode 3D, l’option “Voyant lumineux” est automatiquement désactivée.

Permet d’activer ou de désactiver le voyant du téléviseur en mode veille.

Témoin de marche Permet d’activer ou de désactiver le voyant du téléviseur lorsque vous

Une image figée qui reste affichée à l’écran pendant une période prolongée entraîne l’apparition

d’une image fantôme qui reste même lorsque vous changez d’image. Évitez de laisser une image

fixe à l’écran pendant une période prolongée.

Normal Le règle si le collage d'images ne pose aucun problème.

Orbiter Evite l'affichage d'images fantômes à l'écran. L'image se déplacera toutes

les 2 minutes pour empêcher l'apparition d'images fantômes. Toutefois, il

est préférable de ne pas autoriser une image fixe à rester à l'écran.

Nettoyage Couleur Supprime une image fantôme à l'écran.

Le bloc de couleur légèrement déplacé à l’écran et le motif de blanc sont

affichés en alternance. Il est difficile de voir l'image postérieure dans

toutes les couleurs. Une fois corrigée, elle ne sera visible dans aucune

Nettoyage Blanc Supprime une image fantôme à l'écran.

A utiliser avec parcimonie. Regardez la télévision normalement pen-

dant un certain temps avant d'utiliser cette fonction pour voir si l'image

fantôme disparaît d'elle-même.

Configure l'option Pointeur de la télécommande Magic Motion.

Vitesse Permet de modifier la vitesse du pointeur.

Forme Permet de sélectionner la forme du pointeur.

Taille Permet de modifier la taille du pointeur.

Alignment Alignez la direction de la télécommande avec le pointeur sur votre écran

TV en secouant votre télécommande à gauche et à droite. Le pointeur se

déplace alors automatiquement vers le centre de l'écran.

Code enreg. DivX Enregistre votre téléviseur pour lire des vidéos DivX protégées. (voir page

DivX Désenregistre votre téléviseur. (voir page 70)

DMR Active ou désactive la connexion DMR (Digital Media Render).116

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètre Description

Cette fonction vous permet de choisir entre MHEG (télétexte numérique) et Télétexte si les deux

sont disponibles simultanément.

Si un seul d'entre eux existe, MHEG ou Télétexte est activé quelle que soit l'option sélectionnée.

Réglages usine Réinitialise les réglages par défaut du téléviseur et efface tous les programmes enregistrés.

Permet de personnaliser les réglages du téléviseur selon vos préférences. L’écran de réglage

usine apparaît lorsque vous allumez le téléviseur pour la première fois.

Si vous oubliez votre mot de passe lorsque le Système de verrou est sur Marche, tapez

“0 3 2 5” sur la télécommande.

REMARQUE Set ID Ajoute un identifiant aux périphériques connectés.

La sélection par défaut est “Usage familial”. Nous vous recommandons de régler le téléviseur en

mode “Usage familial” afin d’obtenir la meilleure qualité d’image à votre domicile.

Usage familial Sélectionnez cette option pour votre domicile.

Mode Expo. Sélectionnez cette option pour un magasin.

Mode démo. Choisissez cette option pour afficher des fonctionnalités spéciales du

téléviseur. Vous pouvez annuler le mode démo en appuyant sur n’importe

quelle touche, sauf les touches Volume et Sourdine.

Il n’est pas possible d’utiliser le Mode démo. avec le mode Us-

En Mode Expo., le Mode démo. est automatiquement activé.

Une fois le Mode démo. réglé sur Arrêt dans le Mode Expo., il

ne se lance pas et seul l’écran est réinitialisé.

L’écran est réinitialisé automatiquement après 5 minutes en

REMARQUE Transmetteur IR

Règle en cas de connexion du boîtier multimédia sans fil (vendu séparément).

Pour plus d'informations, reportez-vous au manuel d'instructions du boîtier multimédia sans fil.117

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGES Paramètres RÉSEAU

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner RÉSEAU, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT.

Les réglages de réseau disponibles sont décrits ci-après :RÉSEAU OK Dép. • Configuration du réseau : filaire• État du réseau : Internet est connecté.• Paramètre Smart TV• Informations légalesParamètre DescriptionConfiguration du réseauPermet de configurer les paramètres réseau (voir page 46).État du réseau Permet d’afficher l’état du réseau (voir page 52).Paramètre Smart TVDéfinir la région pour laquelle les prévisions météorologiques sont fournies et gérer les ID ajoutés au téléviseur.ParamètreCountry Setting Définir le pays pour les services Premium. Différents services Premium sont fournis en fonction du pays défini. Weather Effect Définit la région pour que la météo soit affichée à l'arrière-plan des services Pre- mium.Sélectionnez votre région.Premium Version Affiche la version des services Premium.ID Management Gère l'historique de connexion des ID ajoutés au téléviseur. Réglages usine Suppression de tous les IDs ajoutés sur le téléviseur. Veuillez noter que toutes vos applications pourront être supprimées.Informations légalesAffiche les informations légales. (voir page 54).

Sortie  L'image présentée peut être différente de votre téléviseur.118

ENG FRANÇAIS PERSONNALISATION DES RÉGLAGESASSISTANCE OK Dép. • Mise à jour auto.• Test d'image• Test audio• Test de signal• Infos produit/service• Initialisation de Premium Paramètres ASSISTANCE

1 Appuyer sur Home pour accéder au menu Accueil.

2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner AS- SISTANCE, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner le paramètre ou l’option de votre choix, puis appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur la touche BACK. 5 Lorsque vous avez terminé, appuyez sur la touche EXIT. Les réglages de support disponibles sont décrits ci-après :Paramètre DescriptionMise à jour auto.Met à jour le téléviseur avec le tout dernier micrologiciel.Test d'image Exécute les tests d'image ou de son. » En cas d'erreur, sélectionner Oui. Vous verrez les informations de produit et de service.

» S'il n'y a pas d'erreur, vérifiez le statut de connexion des appareils externes et reportez-vous aux manuels correspondants.Test audioTest de signal Affiche les informations MUX et Service, etc.Infos produit/serviceAffiche les informations de produit et de service. Le centre de service après-vente peut différer selon le pays.Initialisation de PremiumInitialisation du menu Premium si une erreur se produit pendant la mise à jour du menu premium.Le téléviseur s'éteint alors automatiquement puis est rallumé.

 Les informations et la puissance du signal du multiplexeur syntonisé sont affichées.  Les informations sur le signal et le nom du multiplexeur sélectionné sont affichés. (MUX* : répertoire supérieur de canaux en diffusion numérique (un seul MUX contient de multi-ples canaux.))

REMARQUE Sortie  L'image présentée peut être différente de votre téléviseur.119

ENG FRANÇAIS RACCORDEMENTS RACCORDEMENTS Vous pouvez raccorder divers appareils externes au téléviseur et changer de source d’entrée pour

sélectionner un appareil externe. Pour plus d’informations sur le raccordement d’un appareil externe,

reportez-vous à son manuel d’utilisation.

Vous pouvez raccorder les appareils externes suivants : récepteurs HD, lecteurs de DVD, magnétoscopes,

systèmes audio, périphériques de stockage USB, PC, caméscopes, appareils photo numériques, consoles

Si vous voulez enregistrer une émission télévisée sur un graveur de DVD ou un

magnétoscope, veillez à raccorder le câble d’entrée du signal TV via le graveur ou

magnétoscope. Pour plus d’informations sur l’enregistrement, reportez-vous au manuel

d’utilisation de l’appareil connecté.

Le raccordement des appareils externes peut varier selon le modèle.

Vous pouvez raccorder des appareils externes au téléviseur indépendamment de l’ordre des

connecteurs du téléviseur.

ENG FRANÇAIS RACCORDEMENTS Présentation des raccordements Vous pouvez raccorder différents appareils externes aux ports à l’arrière du téléviseur. 1 Repérez sur l’illustration ci-dessous l’appareil externe que vous voulez raccorder. 2 Vérifiez le type de connexion de l’appareil externe. 3 Allez à la page indiquée pour connaître les détails du raccordement.

Récepteur HD DVD VCR Enceintes

USB PC Console de jeux

 Pour raccorder une console de jeux au téléviseur, utilisez le câble fourni avec la console.  Reportez-vous au manuel du matériel externe pour les instructions d'utilisation. REMARQUE HDMI – voir page 121, 125DVI – voir page 122, 126Composant – voir page 123Composite – voir page 124RGB – voir page 126Périphérique de stockage – voir page 129Lecteur de cartes mémoire – voir page 129Numérique – voir page 128121

ENG FRANÇAIS RACCORDEMENTS VCR Raccordement à un

récepteur HD, lecteur de

DVD ou magnétoscope Raccordez un récepteur HD, un lecteur de DVD ou un magnétoscope au téléviseur et sélectionnez le mode de source d’entrée approprié. Connexion HDMI Transmet les signaux audio et vidéo numériques d’un appareil externe au téléviseur. Raccordez l’appareil externe et le téléviseur à l’aide d’un câble HDMI comme illustré ci-dessous.  Utilisez le dernier câble HDMI™ haut débit avec la fonction CEC (Customer Electronics Control).  Les câbles HDMI™ haut débit sont testés pour porter un signal HD allant jusqu'à 1080p et plus.

REMARQUE RS-232C IN (CONTROL&SERVICE

 Cette section relative aux raccordements présente essentiellement des schémas pour les modèles 47/55LW95 **

 L'image présentée peut être différente de votre téléviseur. /DVI IN1

ENG FRANÇAIS RACCORDEMENTS Connexion DVI-HDMI Transmet le signal vidéo numérique d’un appareil

externe au téléviseur. Raccordez l’appareil externe

et le téléviseur à l’aide d’un câble DVI-HDMI

comme illustré ci-dessous. Pour transmettre le

signal audio, raccordez un câble audio.

ENG FRANÇAIS RACCORDEMENTS Connexion en composantes

Transmet les signaux audio et vidéo analogiques

d’un appareil externe au téléviseur. Raccordez

l’appareil externe et le téléviseur à l’aide d’un câble

en composantes comme illustré ci-dessous.

RS-232C IN (CONTROL&SERVIC E

Si les câbles ne sont pas installés

correctement, l'image peut ne s'afficher

qu'en noir et blanc ou en couleur mais

déformée. Assurez-vous que le câble

corresponde à la connexion de couleur

ENG FRANÇAIS RACCORDEMENTS Connexion composite

Transmet les signaux audio et vidéo analogiques

d’un appareil externe au téléviseur. Raccordez

l’appareil externe et le téléviseur à l’aide d’un câble

composite comme illustré ci-dessous.

Si vous avez un magnétoscope mono,

raccordez le câble audio du magnétoscope

à la prise AUDIO L/MONO du téléviseur.

REMARQUE A NTENNA I N COMPONENT IN COMPONENT IN COMPONENT IN AU DI O R L Y P B P R VIDEO AV IN 1

DV I VIDEO AUDIO R L (MONO)125

ENG FRANÇAIS RACCORDEMENTS Raccordement à un ordinateur

Connexion HDMI Transmet les signaux audio et vidéo numériques d’un ordinateur au téléviseur. Raccordez l’ordinateur et le téléviseur à l’aide d’un câble HDMI comme illustré ci-dessous.

RS-232C IN (CONTROL&SERVICE

HDMI  Pour obtenir la meilleure qualité d’image, il est recommandé de raccorder le téléviseur avec un câble HDMI. REMARQUE126

ENG FRANÇAIS RACCORDEMENTS Connexion RGB Transmet le signal vidéo analogique d’un ordi-

nateur au téléviseur. Raccordez l’ordinateur et

le téléviseur à l’aide du câble D-sub 15 broches

fourni, comme illustré ci-dessous. Pour transmet-

tre le signal audio, raccordez un câble audio.

AUDIO OUT Connexion DVI-HDMI Transmet le signal vidéo numérique d’un appareil

externe au téléviseur. Raccordez l’appareil externe

et le téléviseur à l’aide d’un câble DVI-HDMI

comme illustré ci-dessous. Pour transmettre le

signal audio, raccordez un câble audio.

Il peut y avoir des interférences dues

aux réglages de résolution, de fréquence

verticale, de contraste ou de luminosité

du mode PC. Réglez le mode PC sur une

autre résolution, modifiez la fréquence de

rafraîchissement ou ajustez la luminosité

et le contraste dans le menu jusqu’à ce

que l’image soit nette. Si la fréquence de

rafraîchissement de la carte graphique

de l’ordinateur ne peut pas être modifiée,

changez de carte graphique ou contactez le

fabricant de votre carte.

Le mode de synchronisation est distinct pour

les fréquences horizontale et verticale.

Nous recommandons d’utiliser la résolution

1920x1080, 60 Hz pour le mode PC, afin

d’améliorer la qualité d’image.

Raccordez le câble de signal du port de

sortie du moniteur de l’ordinateur au port

RGB (PC) du téléviseur ou le câble de signal

du port de sortie HDMI de l’ordinateur au port

HDMI IN (ou HDMI/DVI IN) du téléviseur.

Raccordez le câble audio de l’ordinateur

à l’entrée audio du téléviseur. (Les câbles

audio ne sont pas fournis avec le téléviseur.)

Si vous utilisez une carte son, ajustez le son

de l’ordinateur de façon appropriée.

Si la carte graphique de l’ordinateur ne

restitue pas simultanément les signaux

RVB analogique et numérique, raccordez

uniquement la prise RGB ou HDMI IN (ou

HDMI/DVI IN) pour afficher la sortie de

l’ordinateur sur le téléviseur.

Selon la carte vidéo, il est possible que le

mode DOS ne fonctionne pas si vous utilisez

Si vous utilisez un câble RGB-PC trop long,

des interférences risquent d’apparaître à

l’écran. Nous vous recommandons d’utiliser

un câble de longueur inférieure à 5 m. Vous

obtiendrez ainsi la meilleure qualité d’image.

ENG FRANÇAIS RACCORDEMENTS Raccordement à un

système audio Vous pouvez utiliser un système audio externe plutôt que les haut-parleurs intégrés.  Si vous utilisez un appareil audio externe plutôt que les haut-parleurs intégrés, désactivez les haut-parleurs du téléviseur (voir page 108).

REMARQUE Connexion audio numérique

optique Transmet le signal audio numérique du téléviseur vers un appareil externe. Raccordez l’appareil externe et le téléviseur à l’aide d’un câble audio optique comme illustré ci-dessous.

RS-232C IN (CONTROL&SERVICE

 Ne regardez pas à l’intérieur du port de sortie optique. Vous risquez d’abîmer vos yeux si vous regardez directement le faisceau laser. ATTENTION129

DV I Connexion de l'écouteur

Ecouter le son à l'aide d'un écouteur.

Lorsque vous branchez un casque, les

options du menu AUDIO sont désactivées.

Lorsque vous changez de mode AV alors

qu’un casque est raccordé, ce changement

s’applique à la vidéo mais pas au son.

La sortie audio numérique optique n’est

pas disponible lorsque vous raccordez un

Impédance du casque : 16 Ω

Puissance de sortie maximale du casque :

Taille du connecteur femelle de l'écouteur :

REMARQUE Connexion d’un

périphérique USB Brancher un périphérique USB tel qu'une mé-

moire flash USB, un disque dur externe ou un

lecteur de carte mémoire USB sur le téléviseur et

accéder au menu Smart Share pour utiliser les dif-

férents fichiers multimédias. Voir “Connexion des

périphériques de stockage USB” et “Navigation

ENG FRANÇAIS RACCORDEMENTS Connexion SIMPLINK Utiliser et contrôler le périphérique AV relié avec

le câble HDMI avec la fonction HDMI-CEC. Ce

téléviseur peut fonctionner avec les périphériques

qui prennent en charge la fonction HDMI-

CEC, mais seuls les périphériques avec le logo

sont entièrement pris en charge.

Raccordez une extrémité du câble HDMI à la

borne d'entrée HDMI/DVI IN ou HDMI IN à l'arrière

du téléviseur et l'autre extrémité à l'appareil

Si l'appareil raccordé ne prend pas en charge

HDMI-CEC, la fonction SIMPLINK n'est pas

Pour utiliser la fonction SIMPLINK, vous

devez utiliser un câble HDMI haut débit

avec fonction CEC*. (*CEC : Consumer

Electronics Control.)

SIMPLINK peut ne pas fonctionner

correctement si vous avez un périphérique

externe équipé de la fonction HDMI-CEC.

La fonction SIMPLINK n'est pas prise en

charge avec une sortie externe sans fil.

REMARQUE Connexion du boîtier

Lorsque vous utilisez un périphérique

externe relié au boîtier multimédia sans fil,

certaines fonctions du menu TV peuvent ne

Boîtier multimédia sans fil LG

Les téléviseurs LG équipés d'un port sans fil sont

compatibles avec le boîtier multimédia sans fil LG,

qui est vendu séparément.

Lorsque vous branchez la clé Wireless Ready

(fournie avec le boîtier multimédia sans fil) au

téléviseur, vous pouvez brancher des

périphériques au boîtier multimédia sans fil LG

pour transmettre des fichiers audio et vidéo au

téléviseur via le réseau sans fil.

Vous trouverez les instructions d'utilisation dans le

manuel d'utilisation du boîtier multimédia sans fil.131

ENG FRANÇAIS RACCORDEMENTS Activation et utilisation des

1 Appuyez sur INPUT pour accéder aux sources d'entrée. 2 Appuyez sur le bouton rouge pour accéder aux menus SIMPLINK. 3 Appuyez sur les boutons de navigation pour sélectionner Marche. 4 Appuyez sur les touches de navigation pour sélectionner l'un des appareils, puis appuyez sur OK.

N° Description 1 Affiche la chaîne de télévision précédemment regardée. 2 Lit le disque. Lorsque plusieurs disques sont disponibles, le nom du disque s'affiche en bas de l'écran. 3 Contrôle le magnétoscope raccordé. 4 Lit les enregistrements sur le disque dur : contrôle les enregistrements stockés sur le disque dur. 5 Sortie audio vers les enceintes d'un home cinéma ou vers le téléviseur : permute la sortie audio entre les enceintes d'un home cinéma et les haut-parleurs du téléviseur.- Une coche apparaît devant l'appareil sélectionné.- Les appareils disponibles s'affichent en surbrillance.- Les appareils indisponibles s'affichent en gris. 5 Contrôlez l'appareil audiovisuel sélectionné. - Lecture directe : une fois que vous avez raccordé des appareils audiovisuels au téléviseur, vous pouvez les contrôler directement et lire les contenus sans réglages supplémentaires.- Sélection de l'appareil audiovisuel : sélectionnez l'un des appareils audiovisuels raccordés au téléviseur.- Lecture du disque: Contrôlez les périphériques AV connectés en appuyant sur les boutons de navigation, OK, , , , et . - Extinction de tous les appareils : lorsque vous éteignez le téléviseur, tous les appareils raccordés sont également éteints.- Changement de sortie audio : vous pouvez permuter facilement la sortie audio.- Synchronisation à l'allumage : lorsque l'appareil avec fonction SIMPLINK raccordé à la borne HDMI commence la lecture, le téléviseur s'allume automatiquement. TV ◀ ▶◀ ▶Enregistreur à disque dur◀ ▶DISC 1HDD/DVD-RVCR 1HD HTHaut-parleursHaut-parleurs TV 1

 Si vous changez de source d'entrée en appuyant sur la touche INPUT, la fonction de progression de l'appareil SIMPLINK s'arrêtera.  Si vous sélectionnez un appareil doté de la fonction home cinéma, la sortie audio se fait automatiquement sur les enceintes du home cinéma et les haut-parleurs du téléviseur sont désactivés.  Si un système de home cinéma SIMPLINK raccordé ne lit pas le son émis par le téléviseur, raccordez la borne de sortie DIGITAL AUDIO OUT à l'arrière du téléviseur à la borne d'entrée DIGITAL AUDIO IN à l'arrière de l'appareil SIMPLINK à l'aide d'un câble optique. REMARQUE132

ENG FRANÇAISTÉLÉTEXTE TÉLÉTEXTE  Cette fonction n'est pas disponible dans tous les pays.Le télétexte est un service de diffusion gratuit proposé par la plupart des chaînes de télévision qui fournit des informations en temps réel sur les actualités, la météo, les émissions télévisées, les cours boursiers et de nombreux autres sujets.Le décodeur du télétexte de ce téléviseur prend en charge les systèmes Simple, Top et Fastext. Le système Simple (télétexte standard) comprend un certain nombre de pages que vous sélectionnez en entrant directement le numéro de page correspondant. Les systèmes Top et Fastext sont des méthodes plus modernes qui permettent de sélectionner facilement et rapidement des informations de télétexte. Activation/désactivation

Télétexte Top Appuyez sur la touche TEXT pour activer le télétexte. La page initiale ou la dernière page consultée s'affiche.Deux numéros de page, le nom de la chaîne de télévision, la date et l'heure sont affichées sur la ligne d'en-tête de l'écran. Le premier numéro de page indique votre sélection, tandis que le second indique la page actuellement affichée.Appuyez de nouveau sur la touche TEXT pour désactiver le télétexte. Le mode précédent réapparaît.Le guide d'utilisation affiche quatre champs (rouge, vert, jaune et bleu) au bas de l'écran. Le champ jaune indique le groupe suivant, tandis que le champ bleu indique le bloc suivant. 1 La touche bleue vous permet de passer de bloc en bloc. 2 Utilisez la touche jaune pour accéder au groupe suivant avec extension automatique au bloc suivant. 3 Utilisez la touche verte pour accéder à la page suivante avec extension automatique au groupe suivant. 4 Vous pouvez également utiliser la touche P La touche rouge vous permet de revenir à la sélection précédente. Vous pouvez également utiliser la touche P . Télétexte Simple

1 Saisissez le numéro de page souhaité sous la forme d'un numéro à trois chiffres à l'aide des touches numérotées. Si, au cours de la sélection, vous vous trompez de numéro, vous devez compléter le numéro à trois chiffres pour pouvoir recommencer et saisir le numéro de page correct. 2 La touche P peut être utilisée pour sélectionner la page précédente ou suivante. Sélection d'une page

Sélection d'une page, d'un

groupe ou d'un bloc Comme avec le mode télétexte Simple, vous pouvez sélectionner une page en saisissant son numéro à trois chiffres à l'aide des touches numérotées en mode Top. Sélection directe d'une page133

ENG FRANÇAISTÉLÉTEXTE Télétexte Fastext

Fonction spéciale de télétexte Les pages du télétexte sont codées par couleur en bas de l'écran et peuvent être sélectionnées en appuyant sur la touche de couleur correspondante.Appuyez sur la touche bleue. Appuyez sur la touche T.OPT, puis utilisez les touches de navigation pour sélectionner le menu Option texte. 1 Appuyez sur la touche T.OPT, puis utilisez les touches de navigation pour sélectionner le menu ꔻ. Affichez la page d'index. 2 Vous pouvez sélectionner les pages codées par couleur en bas de l'écran en appuyant sur la touche de couleur correspondante. 3 Comme avec le mode télétexte Simple, vous pouvez sélectionner une page en saisissant son numéro à trois chiffres à l'aide des touches numérotées en mode Fastext. 4 La touche P peut être utilisée pour sélectionner la page précédente ou suivante. Sélection d'une page Permet de sélectionner chaque page d'index.Lorsque vous regardez un programme télévisé, sélectionnez ce menu pour afficher l'heure en haut à droite de l'écran.En mode télétexte, appuyez sur cette touche pour sélectionner un numéro de page secondaire. Le numéro de page secondaire est affiché en bas de l'écran. Pour gérer ou modi-Pour gérer ou modi-fier la sous-page, appuyez sur le bouton rouge, le bouton vert < > ou les boutons numériques. ꔻ Index ꔾ Heure Option texte IndexHeureMaintenirMontrerMise à JourFermerArrête le changement de page automatique qui se produit si une page de télétexte se compose de deux pages secondaires ou plus.Le nombre de pages secondaires et le numéro de la page affichée sont généralement indiqués en dessous de l'heure. Lorsque vous sélectionnez ce menu, le symbole d'arrêt est affiché en haut à gauche de l'écran et le changement de page automatique est inactif.Ce menu affiche l'image du téléviseur à l'écran pendant l'attente d'une nouvelle page de télétexte. L'affichage apparaît en haut à gauche de l'écran. Lorsque la page mise à jour est disponible, l'affichage indique le numéro de page. Sélectionnez de nouveau ce menu pour voir la page de télétexte mise à jour.Sélectionnez ce menu pour afficher des informations cachées, telles que des solutions à des énigmes ou puzzles. ꕀ Maintenir ꔼ Mise à Jour ꔽ Montrer134

ENG FRANÇAISENTRETIEN ENTRETIEN Mettez à jour et nettoyez régulièrement votre téléviseur pour conserver des performances optimales et étendre sa durée de vie. Mise à jour du micrologiciel

du téléviseur Téléchargez et installez le tout dernier micro-logiciel en vous connectant au serveur de mise à jour ou au service OTA de radiodiffusion pour améliorer ou modifier la fonction du produit ou bien ajouter de nouvelles fonctionnalités.La mise à jour du micrologiciel peut ne pas fonctionner correctement en fonction de l'environnement Internet ou de la puissance du signal de TV numérique. Si c'est le cas, vous pou-vez obtenir la dernière mise à jour du micrologiciel à partir du centre de service après-vente agréé LG Electronics.Pour vérifier la version actuelle du micrologiciel ou mettre à jour le micrologiciel, 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélec- tionner ASSISTANCE, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Mise à jour auto., puis appuyez sur OK.La version actuelle du micrologiciel s'affiche. 5 Sélectionnez l'option Vérifier version mise à jour pour vérifier une nouvelle version du micrologiciel manuellement. Si, en sélectionnant Mise à jour auto. - Activée, le téléviseur trouve un nouveau micrologiciel via le service NSU*/OTA*, la fenêtre déroulante de mise à jour apparaîtra à l'écran.* OTA (Over The Air) : Si vous regardez le système de radiodiffusion numérique, le téléviseur reçoit un nouveau micrologiciel via le signal de TV numérique.Mise à jour auto. ◀ Activé ▶ • Version courante01.00.09Verifiez version mise à jourFermer Pendant la mise à jour du micrologiciel, ne débranchez pas le câble LAN, n'éteignez pas le téléviseur et ne débranchez pas le cordon d'alimentation.  Si vous changez de chaîne pendant la mise à jour du micrologiciel via OTA, la mise à jour s'arrête. Le processus reprend lorsque vous revenez au programme initial. La mise à jour continue même si vous éteignez l'appareil à l'aide de la télécommande. Dans ce cas, il est normal que la couleur de l'indicateur de marche change et qu'une lumière floue s'affiche à l'écran. Le système fonctionne normalement une fois que la mise à jour est terminée. Les services Premium sont désactivés pen-dant la mise à jour du logiciel via NSU. Vous pouvez vérifier l'état de la mise à jour du logiciel dans le menu Mise à jour auto. ou dans les informations de mise à jour af-fichées sous le numéro de la chaîne.REMARQUE Vous ne pouvez pas revenir à une version de micrologiciel plus ancienne. La durée de la mise à jour du micrologiciel peut varier en fonction de la taille du micro-logiciel, de l'état du réseau ou de la puis-sance du signal de TV signal numérique.  Si le téléchargement de la mise à jour du micrologiciel échoue dans le cas d'une con-nexion sans fil, branchez temporairement un câble directement sur votre routeur. Si le téléchargement ne marche toujours pas, contactez le service après-vente.REMARQUE 6 Lorsque la mise à jour est terminée, le télévi- seur redémarre automatiquement après 5 secondes.Vous pouvez avoir besoin de rénitialiser cer-tains menus CONFIGURATION, IMAGE ou SON.135

ENG FRANÇAIS ENTRETIEN Nettoyage de votre téléviseur

Meuble et socle Pour enlever la poussière ou les saletés, essuyez le meuble avec un chiffon doux, propre et sec.Pour enlever une couche de poussière épaisse, essuyez le meuble avec un chiffon doux humidifié à l'eau claire ou un détergent doux dilué. Essuyez ensuite immédiatement à l'aide d'un chiffon sec.  Avant toute chose, veillez à couper l'alimentation et à débrancher le cordon d'alimentation et tous les autres câbles.  Lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une longue période, débranchez le cordon d'alimentation de la prise murale afin d'éviter tout endommagement dû à une étincelle ou une surtension. ATTENTION

Écran et cadre Pour enlever la poussière ou les saletés, essuyez la surface avec un chiffon doux, propre et sec.Pour enlever une couche de poussière épaisse, essuyez la surface avec un chiffon doux humidifié à l'eau claire ou un détergent doux dilué. Essuyez ensuite immédiatement à l'aide d'un chiffon sec.  Ne frottez pas et ne heurtez pas la surface avec vos ongles ou un objet pointu ; vous risqueriez de rayer l'écran et de provoquer des distorsions de l'image. N’utilisez pas de produits chimiques comme des cires, du benzène, de l’alcool, des dilu-ants, des insecticides, des rafraîchisseurs d’ambiance, des lubrifiants, qui pourraient endommager la finition de l’écran et causer des décolorations. ATTENTION

 Ne vaporisez pas de liquide sur la surface. Si de l'eau pénètre dans le téléviseur, cela pourrait entraîner un incendie, un choc électrique ou un dysfonctionnement.  N'utilisez aucun produit chimique, car ils peuvent abîmer la surface.

ATTENTION Cordon d'alimentation Retirez régulièrement la poussière ou les saletés accumulées sur le cordon d'alimentation.136

ENG FRANÇAIS ENTRETIEN Prévention du phénomène de rémanence de l'image sur

l'écran du téléviseur

Si une image fixe reste affichée longtemps sur l'écran du téléviseur, elle y restera imprimée et

dégradera l'écran de façon permanente. C'est ce que l'on appelle le phénomène de "rémanence de

l'image", lequel n'est pas couvert par la garantie.

Si le format de l'image du téléviseur reste sur 4:3 pendant une longue période, le phénomène de

rémanence de l'image peut se produire sur les bords de l'écran.

Pour éviter le phénomène de rémanence de l'image, ne laissez pas une image fixe affichée sur

l'écran du téléviseur pendant une période prolongée (deux heures ou plus s'agissant d'un téléviseur

LCD, une heure ou plus pour un téléviseur plasma).137

ENG FRANÇAIS DÉPANNAGE DÉPANNAGE General Problème RésolutionImpossible de contrôler le téléviseur avec la télécommande.  Vérifiez le capteur de la télécommande sur le téléviseur et refaites une tentative.  Assurez-vous qu'il n'y a pas d'obstacle entre le téléviseur et la télécommande.  Assurez-vous que les piles ne sont pas épuisées et qu'elles sont correctement insérées ( avec , avec ).L'image ne s'affiche pas et aucun son ne sort.  Vérifiez que le téléviseur est allumé.  Assurez-vous que le cordon d'alimentation est raccordé à une prise murale.  Vérifiez si la prise murale ne présente pas un problème en branchant un autre appareil.L'image apparaît lentement à l'allumage du téléviseur.  L'image est désactivée pendant le processus de démarrage. Cela est normal. Si aucune image n'apparaît après quelques minutes, débranchez le téléviseur pendant 30 secondes puis réessayez. Si l'image n'apparaît toujours pas, contactez le centre de service après-vente agréé dans votre région.Impossible de raccorder des appareils externes.  Reportez-vous à la section "Présentation des raccordements" pour raccorder un appareil externe.Le téléviseur s'éteint soudainement.  Vérifiez les réglages relatifs au contrôle de l'alimentation. Il est possible que l'alimentation soit interrompue.  Vérifiez si la fonction d'arrêt automatique est activée dans les réglages Heure. Reportez-vous à la section "Minuterie d'arrêt".  S'il n'y a pas de signal alors que le téléviseur est allumé, il s'éteint automatiquement après 15 minutes d'inactivité. Audio Problème RésolutionAucun son n'est émis alors que l'image s'affiche.  Appuyez sur la touche + ou -.  Assurez-vous que le son n'est pas mis en sourdine en appuyant sur la touche MUTE.  Changez de chaîne. Il peut y avoir un problème de diffusion.  Assurez-vous que les câbles audio sont correctement raccordés. Vérifiez si la fonction Enceinte du téléviseur est activée dans le menu Option.Aucune sortie de l'une des en-ceintes Ajustez la balance dans le menu Option.Un son inhabituel en provenance de l'intérieur du téléviseur est produit.  Un changement d'humidité ou de température ambiante peut provoquer l'apparition d'un son inhabituel à l'allumage ou l'extinction du téléviseur. Cela n'indique pas un problème avec votre téléviseur.138

ENG FRANÇAIS DÉPANNAGE Video

L'image s'affiche en noir et blanc

ou les couleurs sont de mauvaise

Réglez la couleur dans l'option de menu.

Laissez une distance suffisante entre le téléviseur et d'autres appareils

Changez de chaîne. Il peut y avoir un problème de diffusion.

Des barres horizontales ou

verticales apparaissent ou l'image

Vérifiez qu'il n'y a pas d'interférences à proximité, par exemple dues à un

appareil électrique.

Des lignes ou des traînées

apparaissent à l'image.

 Vérifiez l'antenne ou tournez l'antenne dans la bonne direction.

Des images rémanentes (fantômes)

apparaissent à l'extinction du

Il est possible que des pixels aient été endommagés à la suite de l'affichage

d'une image fixe pendant une longue période (rémanence d'image). Utilisez

un économiseur d'écran pour éviter que des pixels ne soient endommagés.

Le téléviseur est allumé, mais

l'écran est extrêmement sombre.

 Ajustez la luminosité et le contraste dans le menu Option.

L'indication "Pas de signal" apparaît

Assurez-vous que le câble de signal est correctement raccordé entre le

téléviseur et l'appareil externe.

Vérifiez la source d'entrée sélectionnée en appuyant sur la touche INPUT.

Des points noirs apparaissent à

Plusieurs pixels (rouge, vert, blanc ou noir), imputables aux caractéristiques

du moniteur, sont susceptibles d'apparaître à l'écran. Cela est normal.

L'image est décalée.  Réglez la position dans l'option de menu.

Assurez-vous que la fréquence et la résolution de la carte vidéo sont prises

en charge. Si la fréquence est en dehors de la portée, réglez la résolution

recommandée en utilisant les paramètres d'affichage de l'appareil externe.

De fines lignes apparaissent à

l'arrière-plan de l'écran.

Vérifiez le branchement du câble vidéo.

Du bruit horizontal apparaît ou les

caractères sont flous.

 Ajustez le réglage Phase dans le menu Option.

Reportez-vous à la section "Paramètres IMAGE"

La réception de certaines chaînes

Changez de chaîne. Il peut y avoir un problème de diffusion.

Le signal de la chaîne est peut-être faible. Orientez l'antenne dans la direction

Vérifiez qu'il n'y a pas d'interférences à proximité, par exemple dues à un

appareil électrique.139

ENG FRANÇAIS SPÉCIFICATIONS SPÉCIFICATIONS Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.

100-240 V~, 50 / 60 Hz

Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.141

ENG FRANÇAIS SPÉCIFICATIONS MODÈLES

AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz

Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.

100-240 V~, 50 / 60 Hz

Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.

100-240 V~, 50 / 60 Hz

Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.

Reportez-vous à l'étiquette apposée sur le téléviseur pour connaître l'alimentation et la consommation

Température de fonctionnement

Humidité de fonctionnement

0 °C à 40 °C Inférieure à 80 %

Température de stockage

Humidité de stockage

-20 °C à 60 °C Inférieure à 85 %144

ENG FRANÇAIS SPÉCIFICATIONS Les spécifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins

d'amélioration des fonctions du produit.

Reportez-vous à l'étiquette apposée sur le téléviseur pour connaître l'alimentation et la consommation

Téléviseur numérique Téléviseur analogique

, PAL-I Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

Pour l’Australie Système TV DVB-T PAL B/B Couverture de chaînes

B/B : VHF/UHF 0 à 75, CATV : 2 à 44

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Afrique du Sud Système TV DVB-T PAL/SECAM-B/G/D/K

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Iran Système TV DVB-T PAL/SECAM-B/G/D/K

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Impédance de l’antenne

Informations sur la connexion des ports en

Ports en composantes du

Y P B P R Ports de sortie vidéo du

lecteur de DVD Y P B P R Y B-Y R-Y Y Cb Cr

Téléviseur numérique Téléviseur analogique

, PAL-I Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

Pour l’Australie Système TV DVB-T PAL B/B Couverture de chaînes

B/B : VHF/UHF 0 à 75, CATV : 2 à 44

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Afrique du Sud Système TV DVB-T PAL/SECAM-B/G/D/K

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Iran Système TV DVB-T PAL/SECAM-B/G/D/K

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

, PAL-I, NTSC-M Couverture de chaînes

BG : VHF/UHF 1 à 69, CATV 01 à 47

I : VHF/UHF 1 à 69, CATV 01 à 47

DK : VHF/UHF 1 à 69, CATV 01 à 47

M : VHF/UHF 2 à 78, CATV 01 à 71

Impédance de l’antenne

ENG FRANÇAIS SPÉCIFICATIONS Fichier DivX pris en charge

Codec Profil/niveau de compatibilité Explication

Profil avancé de niveau 3

(ex. : 720p60, 1080i60, 1080p30)

Seules les trames à la

norme SMPTE 421M VC-1

sont prises en charge.

Profil simple et profil prin-

Profil simple de définition moyenne

Profil principal haute définition

La compensation globale et

l'estimation quarterpel de

déplacement ne sont pas

Les trames utilisant cette

syntaxe ne sont pas prises

Profil supérieur - niveau 4.1

Profil supérieur - niveau 4.1

(ex. : 720p60, 1080i60, 1080p30)

La compensation globale et

l'estimation quarterpel de

déplacement ne sont pas

Les trames utilisant cette

syntaxe ne sont pas prises

Vidéo H.264 / AVC Profil principal - niveau 4.1

Profil supérieur - niveau 4.1

(ex. : 720p60, 1080i60, 1080p30)

La plupart du contenu MKV

disponible est encodé avec

le codec open source x264.

Profil supérieur - niveau 4.1

(ex. : 720p60, 1080i60, 1080p30)

Profil principal haute définition

(ex. : 720p60, 1080i60)

Profil simple - Définition moyenne

Profil principal - Haute définition

Profil avancé - Niveau 3

(ex. : 720p60, 1080i60, 1080p30)

Seules les trames à la

norme SMPTE 421M VC-1

sont prises en charge.

AAC AAC-LC et HE-AAC

Profil principal haute définition

Profil principal haute définition

(ex. : 720p60, 1080i60)

Seules les trames compati-

bles sont configurées cor-

rectement pour TS, PS ou

Audio MPEG-1 niveaux I, II147

ENG FRANÇAIS SPÉCIFICATIONS Modes vidéo pris en charge

Formats vidéo 3D compatibles

Haut et bas, bord à bord,

Haut et bas, bord à bord,

Haut et bas, bord à bord,

Haut et bas, bord à bord,

Haut et bas, bord à bord, Damier,

Haut et bas, bord à bord, Damier,

Haut et bas, bord à bord,

RGB 1080p 1920X1080 66.587 59.934 Haut et bas, bord à bord

USB 1080p 1920X1080 33.75 30

Haut et bas, bord à bord,

DLNA 1080p 1920X1080 33.75 30

Haut et bas, bord à bord,

Signal Formats vidéo 3D compatibles

DTV 720p, 1080i Haut et bas, bord à bord

 Les données multimédia et un lecteur doivent prendre en charge HDMI 3D Frame Packing, HDMI 3D Side by Side, HDMI 3D Top & Bottom pour pouvoir lire en 3D.

 Une vidéo dont la source est au format 3D HDMI Frame Packing, 3D HDMI Side-by-Side et 3D HDMI Top-and-Bottom, est basculée automatiquement en écran 3D.

Téléviseur LCD à LED uniquement148

ENG FRANÇAIS SPÉCIFICATIONS Entrée

Formats vidéo 3D compatibles

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

Bord à bord, Haut et bas,

RGB 1080p 1920X1080 66.587 59.934 Bord à bord, Haut et bas

Bord à bord, Haut et bas

Bord à bord, Haut et bas,

DLNA 1080p 1920X1080 33.75 30

Bord à bord, Haut et bas,

Signal Formats vidéo 3D compatibles

DTV 720p, 1080i Bord à bord, Haut et bas

 Les données multimédia et un lecteur doivent prendre en charge HDMI 3D Frame Packing, HDMI 3D Side by Side, HDMI 3D Top & Bottom pour pouvoir lire en 3D.

 La vidéo, qui est entrée au format HDMI 3D Frame Packing, est permutée automatiquement dans

 Le mode 2D → 3D est disponible pour surveiller tous les signaux.

Écran plasma uniquement149

ENG FRANÇAIS SPÉCIFICATIONS Caractéristiques de LAN sans fil pour l'adaptateur large bande/DLNA (WN8522D1)

Cet appareil fonctionne uniquement avec un modèle compatible à 47/55LW95

 La fréquence de la chaîne utilisée dans le pays pouvant être différente, l'utilisateur ne peut pas modi-

fier ni régler la fréquence de fonctionnement.

 ID FCC ou module Wi-Fi à l'intérieur du téléviseur.

Identifiant FCC : BEJWN8522D1

Pour le téléviseur, en utilisant une fréquence radio de bande passante 2,4 GHz.

 Sortie : 1 dBm ou moins

 Distance de communication maximale : 10 m dans un espace ouvert

 Bande passante: 2.4 GHz (2,4035 GHz à 2,4783 GHz)

 Taux de transfert : 250 Kbit/s

 Identifiant FCC du module RF dans le téléviseur

Identifiant FCC : BEJLDS201

Caractéristiques du module RF (BM-LDS201)150

ENG FRANÇAIS IR CODES IR CODES Code (hexa)Fonction RemarquesCode (hexa)Fonction Remarques 08 (marche/arrêt)Touche de la télécommande (marche/arrêt) B1

n Touche de la télécommande95 ENERGY SAVINGTouche de la télécommande B0  Touche de la télécommande30 AV MODE Touche de la télécommande BA yy /FREEZE Touche de la télécommande0B INPUT Touche de la télécommande 8E  Touche de la télécommandeF0 TV/RAD Touche de la télécommande 8F  Touche de la télécommande10-19 Touches alphanumeriques 0-9 Touche de la télécommande 7E SIMPLINK Touche de la télécommande53 LIST Touche de la télécommande 79 RATIO Touche de la télécommande 1A Q.VIEW Touche de la télécommande BD REC Touche de la télécommande 02 + Touche de la télécommande AA INFO Touche de la télécommande03 - Touche de la télécommande1E FAV/MARK/CHAR/NUMTouche de la télécommandeDC 3D Touche de la télécommande09 MUTE/DELETE Touche de la télécommande 00

/PAGE Touche de la télécommande 01

/PAGE Touche de la télécommande59 PREMIUM Touche de la télécommande43 Home Touche de la télécommande45 Q.MENU /3D OPTIONTouche de la télécommande40 Touche de la télécommande41 Touche de la télécommande 07

< Touche de la télécommande 06

> Touche de la télécommande44 OK Touche de la télécommande28 BACK Touche de la télécommandeAB GUIDE Touche de la télécommande5B EXIT Touche de la télécommande72 Bouton rouge Touche de la télécommande71 Bouton vert Touche de la télécommande63 Bouton jaune Touche de la télécommande61 Bouton bleu Touche de la télécommande20 TEXTTouche de la télécommande21 T.OPT(T.Option)Touche de la télécommande39 SUBTITLETouche de la télécommande9E LIVE TVTouche de la télécommande (Selon le modèle)151

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE Configuration RS-232C Raccordez la prise d'entrée RS-232C (port série) à un appareil de commande externe (tel qu'un ordinateur ou un système de commande audiovisuel) pour commander les fonctions du téléviseur sur cet appareil.Raccordez le port série de l'appareil de commande à la prise RS-232C sur le panneau arrière du téléviseur. Type de connecteur :

prise mâle D-sub 9 broches N° Nom de la broche 1 Pas de connexion 2 RXD (réception des données) 3 TXD (transmission des données) 4 DTR (terminal de données prêt) 5 GND (terre) 6 DSR (données prêtes) 7 RTS (demande pour émettre) 8 CTS (prêt à émettre) 9 Pas de connexionRS-232C IN (CONTROL&SERVICE) IN

 Le port RS-232C de ce téléviseur est destiné à être utilisé avec des matériels et logiciels de commande RS232C externes. Les instructions ci-dessous sont fournies pour vous aider avec le logiciel de programmation ou pour tester la fonctionnalité à l’aide d’un logiciel Telenet. les câbles de connexion RS-232C ne sont pas fournis avec le produit. REMARQUE

 L'image présentée peut être différente de votre téléviseur.(Selon le modèle)152

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNESet IDNuméro d'identifiant. Reportez-vous à la section. "Mappage réel des données" (voir page 157) 1 Appuyer sur Home pour accéder au menu Ac- cueil. 2 Appuyez sur les touches de navigation pour sélectionner CONFIG, puis appuyez sur OK. 3 Appuyez sur les touches de navigation pour sélectionner OPTION, puis appuyez sur OK. 4 Appuyez sur les touches de navigation pour sélectionner Set ID, puis appuyez sur OK. 5 Défilez vers la gauche ou la droite pour sélectionner un numéro d'identifiant, puis sélectionnez Fermer. La valeur d'ajustement est comprise entre 1 et 99. 6 Lorsque vous avez terminé, appuyez sur la

touche EXIT.Configurations à 3 fils (non standard) PC TV RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 7 RTS CTS 8 8 CTS D-Sub 9 D-Sub 9

Configurations RS-232C Configurations à 7 fils (câble RS-232C standard) PC TV RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DSR DSR 6 4 DTR RTS 7 8 CTS CTS 8 7 RTS D-Sub 9 D-Sub 9153

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE Liste de référence des commandes

Paramètres de communication

 Débit en bauds : 9 600 bit/s (UART)

 Longueur des données : 8 bits

 Bit d'arrêt : 1 bit

 Code de communication : ASCII

 Utilisez un câble croisé (inversé).

 Remarque : pendant les opérations USB telles que DivX ou EMF, toutes les commandes hormis

Alimentation (ka) and Touches (mc) ne sont pas exécutées et traitées comme NG. COMMANDE 1 COMMANDE 2 DONNÉES(hexadécimal)COMMANDE 1 COMMANDE 2 DONNÉES(hexadécimal)01. Marche/arrêtk a 00 à 01 14. Graves k s 00 à 6402. Format de l'imagek c (voir page 154) 15. Balance k t 00 à 6403. Écran noir k d (voir page 154) 16. T° couleur x u 00 à 6404. Sourdine k e 00 à 0117. Méthode ISM (Écran plasma uniquement)j q 00 à 0505. Contrôle du volumek f 00 à 6418. Économie d'énergiej q 00 à 0506. Contraste k g 00 à 6419. Configuration automatiquej u 01 07. Luminosité k h 00 à 64 20. Ajustement m a (voir page 157) 08. Couleur k i 00 à 6421. Ajout/saut de chaînem b 00 à 01 09. Teinte k j 00 à 64 22. Touches m c Code des touches10. Netteté k k 00 à 6423. Rétroéclairage(téléviseur LCD à LED uniquement)m g 00 à 6411. Affichage à l'écrank l 00 à 0124. Sélection de la source dentrée (principale)x b (voir page 157) 12. TélécommandeMode verrouk m 00 à 01 25. 3D x t (voir page 158)13. Aigus k r 00 à 6426. Extended 3D x v (voir page 158)154

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE02. Format de l'image (commande : k c) (Taille de l'image principale) ► Pour ajuster le format d'écran. (Format de l'image principale) Vous pouvez également régler le format d'écran à l'aide de l'option Format de l'image dans le menu Q.MENU ou IMAGE. or IMAGE menu.Transmission [k] [c] [ ] [Set ID] [ ] [Données] [Cr]* L'entrée PC vous permet de sélectionner le format d'image 16:9 ou 4:3.* En mode DTV/HDMI (1080i 50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz) et Composant (720p, 1080i, 1080p 50 Hz/60 Hz), le Signal original est disponible.* La fonction Full Wide n’est prise en charge que pour Digital.Notification [c] [ ] [Set ID] [ ] [OK/NG] [Données] [x]03. Écran noir (commande : k d) ► Pour activer ou désactiver la fonction d'écran noir.Données 00 : Écran noir désactivé (image à l'écran) Vidéo activée 01 : Écran noir activé (pas d'image à l'écran) 10 : Vidéo désactivée* Lorsque la vidéo est désactivée, le téléviseur affichera le menu à l'écran. Si l'écran noir est activé, le téléviseur n'affichera pas le menu à l'écran.Transmission [k] [d] [ ] [Set ID] [ ] [Données] [Cr]Notification [d] [ ] [Set ID] [ ] [OK/NG] [Données] [x]01. Marche/arrêt (commande : k a) ► Pour allumer ou éteindre le téléviseur.Données 00 : arrêt 01 : Mise sous tensionTransmission [k] [a] [ ] [Set ID] [ ] [Données] [Cr]Notification [a] [ ] [Set ID] [ ] [OK/NG] [Données] [x] ► Pour afficher l'état de marche ou d'arrêt.Transmission [k] [a] [ ] [Set ID] [ ] [FF] [Cr]* De même, si d'autres fonctions transmettent des données "0xFF" sur ce format, la notification présente l'état de chaque fonction.* OK Ack., Error Ack. * Notification OK, Erreur notification ou un autre message peut s'afficher à l'écran lorsque vous allumez le téléviseur.Notification [a] [ ] [Set ID] [ ] [OK/NG] [Données] [x] Notification de réussite

[Commande2] [ ] [Set ID] [ ] [OK] [Données] [x]

* Le téléviseur transmet cette notification dans ce

format lorsqu'il reçoit des données normales. Si

les données sont en mode lecture, il indique leur

état actuel. Si ces données sont en mode

écriture, il renvoie les données de l'ordinateur.

Notification d'erreur

[Commande2] [ ] [Set ID] [ ] [NG] [Données] [x]

* Le téléviseur transmet cette notification dans ce

format lorsqu'il reçoit des données normales.

non-viable functions or communication errors.

Données 00 : code illégal

[Commande 1] Première commande permettant

de contrôler le téléviseur (j, k, m ou

econde commande permettant de

contrôler le téléviseur.

Vous pouvez changer l'identifiant et

choisir le numéro de moniteur de

votre choix dans le menu des

options. La valeur d'ajustement est

comprise entre 1 et 99.

Si vous choisissez "0", vous

commanderez tous les appareils

L'identifiant du téléviseur est indiqué

en décimal (1 à 99) dans le menu et

en hexadécimal (0x0 à 0x63) dans le

protocole de transmission/réception.

ransmet les données de la commande.

Les données "FF" sont transmises pour

lire l'état de la commande.

[Cr] Carriage Return

[Données][Cr] Données 01 : Écran normal (4:3) 02 : Écran large (16:9) 06 : Format original07 : 14:909 : Signal original0B : Écran large10 to 1F : Zoom cinéma 1 à 16155

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE

08. Couleur (commande : k i)

► Pour ajuster la couleur de l'écran.

Vous pouvez également ajuster la couleur dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [i] [ ] [Set ID] [ ] [Données] [Cr]

Notification [i] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

04. Sourdine (commande : k e)

► Pour activer ou désactiver la sourdine.

Vous pouvez également régler la sourdine à l'aide

de la touche MUTE de la télécommande.

Données 00 : Sourdine activée (pas de volume)

01 : Sourdine désactivée (volume actif)

Transmission [k] [e] [ ] [Set ID] [ ] [Données] [Cr]

Notification [e] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

05. Contrôle du volume (commande : k f)

► Pour ajuster le volume.

Vous pouvez également régler le volume à l'aide des

touches de contrôle du volume de la télécommande.

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [f] [ ] [Set ID] [ ] [Données] [Cr]

Notification [f] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

06. Contraste (commande : k g)

► Pour ajuster le contraste de l'écran.

Vous pouvez également ajuster le contraste dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [g] [ ] [Set ID] [ ] [Données] [Cr]

Notification [g] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

07. Luminosité (commande : k h)

► Pour ajuster la luminosité de l'écran.

Vous pouvez également ajuster la luminosité dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [h] [ ] [Set ID] [ ] [Données] [Cr]

Notification [h] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

12. Mode blocage de la télécommande (commande : k m)

► Pour verrouiller les commandes sur le panneau avant

du moniteur et la télécommande.

Transmission [k] [m] [ ] [Set ID] [ ] [Données] [Cr]

Données 00 : verrouillage

01 : verrouillage activé

* Utilisez ce mode si vous n'utilisez pas la

Lorsque l'alimentation est désactivée puis réactivée,

le verrouillage des commandes externes est levé.

* En mode veille, si le verrouillage des touches est

activé, le téléviseur ne s'allumera pas en appuyant

sur la touche de la télécommande et sur la touche

Notification [m] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

11. Affichage à l'écran (commande : k l)

► Pour activer ou désactiver l'affichage à l'écran lors

de l'utilisation de la télécommande.

Transmission [k] [l] [ ] [Set ID] [ ] [Données] [Cr]

Données 00 : Affichage à

01 : Affichage à l'écran activé

Notification [l] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

09. Teinte (commande : k j)

► Pour ajuster la teinte de l'écran.

Vous pouvez également ajuster la teinte dans le

Données Rouge : 00 à Vert : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [j] [ ] [Set ID] [ ] [Données] [Cr]

Notification [j] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

► Pour ajuster la netteté de l'écran.

Vous pouvez également ajuster la netteté dans le

10. Netteté (commande : k k)

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [k] [ ] [Set ID] [ ] [Données] [Cr]

Notification [k] [ ] [Set ID] [ ] [OK/NG] [Données] [x]156

15. Balance (commande : k t)

► Pour ajuster la balance.

Vous pouvez également ajuster la balance dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [t] [ ] [Set ID] [ ] [Données] [Cr]

Notification [t] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

14. Graves (commande : k s)

► Permet de régler le niveau des graves.

Vous pouvez également régler les graves dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [t] [ ] [Set ID] [ ] [Données] [Cr]

Notification [b] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

13. Aigus (commande : k r)

► Permet de régler le niveau des aigus.

Vous pouvez également régler les graves dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [k] [t] [ ] [Set ID] [ ] [Données] [Cr]

Notification [b] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

16. T° couleur (commande : x u)

► Pour ajuster la température de couleur. Vous pouvez

également ajuster la température de couleur dans le

Données Min. : 00 à max. : 64

Reportez-vous à la rubrique "Mappage réel des

données". (voir page 157)

Transmission [x] [b] [ ] [Set ID] [ ] [Données] [Cr]

Notification [u] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

19. Config. auto. (commande : j u)

► Pour ajuster la position de l'image et minimiser le

tremblement de l'image automatiquement. Cette

option ne fonctionne qu'en mode RGB (PC).

Données 01 : Activer

Transmission [j] [u] [ ] [Set ID] [ ] [Données] [Cr]

Notification [u] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

18. Économie d'énergie (commande : j q)

► Pour réduire la consommation d'énergie du

téléviseur. Vous pouvez également régler l'économie

d'énergie dans le menu IMAGE.

Transmission [j] [q] [ ] [Set ID] [ ] [Données] [Cr]

17. Méthode ISM (commande : j p) (téléviseur

► Pour contrôler la méthode ISM. Vous pouvez également

régler la méthode ISM dans le menu OPTION.

Données 02 : Orbiter

20: Nettoyage Couleur

20. Ajustement (Commande : m a)

► Sélectionnez la chaîne selon le numéro physique.

Données 00 : données de chaînes élevées

Données 01 : données de chaînes basses

ex. No. 47 -> 00 2F (2FH)

Plage des données de chaînes

Analogique - Min. : 00 à max. : 63 (0 à 99)

Numérique - Min. : 00 à max. : 3E7 (0 à 999)

Transmission [m][a][ ][Set ID][ ][Données 0][ ]

[Données 1][ ][Données 2][Cr]

Notification [a] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

Données Min. : 00 à max. : 7DH

22. Touches (commande : m c)

► Pour envoyer le code des touches de la

télécommande infrarouge.

Données Code des touches (voir page 150)

Transmission [m] [c] [ ] [Set ID] [ ] [Données] [Cr]

Notification [c] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

21. Ajout/saut de chaîne (commande : m b)

► Pour définir l'état d'omission de la chaîne en cours.

Données 00 : Saut 01 : Ajouter

Transmission [m] [b] [ ] [Set ID] [ ] [Données] [Cr]

Notification [b] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

23. Rétroéclairage (commande : m g)

(Téléviseur LCD à LED uniquement)

► Pour contrôler le rétroéclairage.

Données : Données Min. : 00 à max. : 64

Transmission [m] [g] [ ] [Set ID] [ ] [Données] [Cr]

Notification [g] [ ] [Set ID] [ ] [OK/NG] [Données] [x]

24. Sélection de l'entrée (commande : x b)

(Entrée de l'image principale)

► Pour sélectionner la source en entrée pour l'image

Structure des données

Entrée externe Données

Numéro d'entrée Données

Mappage réel des données

A : Étape 10 (Set ID 10)

F : Étape 15 (Set ID 15)

10 : Étape 16 (Set ID 16)

ENG FRANÇAIS PARAMÉTRAGE D'UN APPAREIL DE COMMANDE EXTERNE

25. 3D (Commande: x t) (Modèles 3D uniquement)

► Permet de modifier le mode 3D du téléviseur.

Transmission [x][t][ ][Set ID][ ][Données01][ ]Données02]

Données01 00 : 3D Marche

01 : Fonction 3D désactivée

02 : Fonction 3D à 2D

03 : Fonction 2D à 3D Données02 00 : Top and Bottom

03 : Trame séquentielle

Données03 00 : Droite à gauche

01 : Gauche à droite

Données04 Effet 3D(Profondeur 3D) : 0 à 20

: Au moins 2 caractères

sont obligatoires pour un fichier.

[Données1][ ][Données2][ ][Données3]

26. Fonction 3D étendue(Commande: x v) (Modèles

► Pour changer d'option 3D pour le téléviseur.

Transmission [x][v][ ][Set ID][ ][Données1][ ][Données2] [Cr]

Données01 : Point de l'option 3D que l'utilisateur sou-

00 Correction de l'image (type d'image)

Effet (de profondeur) - uniquement pour

02 Point de visualisation

03 Taille image (Écran plasma uniquement)

Balance de l'image (Écran plasma

05 Optimisation (uniquement type actif)

Données02 : Il existe une plage spécifique à chaque

option 3D déterminée par Data01.

1) Lorsque Données 01 est 00(Correction de l'image)

Données Correction de l'image

2) Lorsque Données 01 est 01(Effect)

Données : Données Min. : 00 à max. : 14

(* Transmission par code hexadécimal)

3) Lorsque Données 01 est 02(Point de visualisation)

Données : Données Min. : 00 à max. : 14

(* Transmission par code hexadécimal)

Data value range(0 to 20) converts Viewpoint range

(-10 to 10) automatically.

4) Lorsque Données01 est 03(Taille image)

Données Taille image

5) Lorsque Données01 est 04(Balance de l'image)

Données Taille image

6) Lorsque Données01 est 05(Optimisation)

Données : Données Min. : 00 à max. : 02

(* Transmission par code hexadécimal)

: All data must be consist of 2 characters.

[Données1][ ][Données2] [x]

[ ][Données03][ ][Données04][Cr]

03 X X O X : à ne pas prendre en compte

*Si data1 = 00 (Fonction 3D activée), data4 n'a aucun

*Si data1 = 01 (Fonction 3D désactivée) ou 02

(Fonction 3D à 2D), data2, data3 et data4 n'ont aucun

*Si data1 = 03 (Fonction 2D à 3D), data2 et data3 n'ont

ENG FRANÇAIS OPEN SOURCE LICENSELe modèle et le numéro de série du téléviseur

figurent à l'arrière du téléviseur.

Notez-les ci-dessous au cas où vous auriez

besoin de faire appel au service après-vente.

MODÈLE NUMÉRO DE SÉRIE
