MODE D'EMPLOI 42LD565 LG

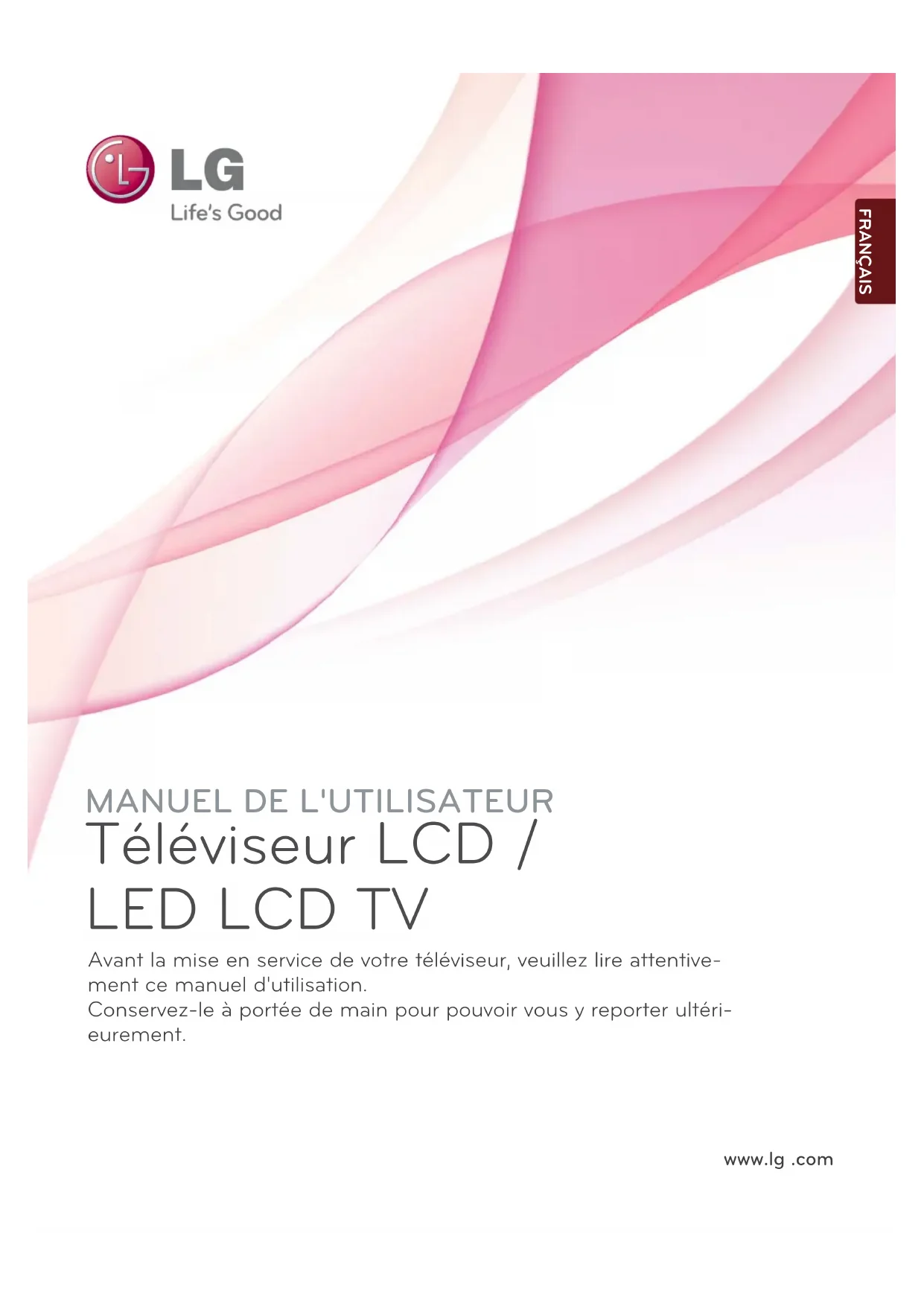

MANUEL DE L'UTILISATEUR Téléviseur LCD /

LED LCD TV Avant la mise en service de votre téléviseur, veuillez lire attentive-

ment ce manuel d'utilisation.

Conservez-le à portée de main pour pouvoir vous y reporter ultéri-

FRANÇAISHDMI, le logo HDMI et High-Definition Multimedia

Interface sont des marques de commerce ou des

marques déposées de HDMI Licensing LLC.

Support de montage mural

à acheter séparément

Boîtier média sans fil

Les options peuvent être modifiées ou

améliorées sans préavis.

Contactez votre revendeur pour vous

Cet appareil est uniquement compat-

ible avec un téléviseur LCD à diodes

ou LCD LG.I TABLE DES MATIÈRES TABLE DES MATIÈRES PRÉPARATION Modèles de TÉLÉVISEUR LCD :

Modèles de TÉLÉVISEUR LCD :

MODÈLES DE TÉLÉVISEUR LCD À LED :

RACCORDEMENT AVEC UN CÂBLE HDMI 3

Raccordement avec un câble HDMI-DVI 4

Raccordement avec un câble Péritel 5

CONFIGURATION DE L'ENTRÉE USB 6

Raccordement avec un câble RF 6

Raccordement avec un câble RCA 7

Raccordement avec un câble D-sub à 15 broches 8

INSERTION DU MODULE CI 9

CONNEXION SANS FIL DES ÉQUIPEMENTS EXTERNES 11

Résolution d’affichage prise en charge 12

Configuration de l' écran pour le mode PC 13

UTILISATION DU TÉLÉVISEUR/

SÉLECTION ET RÉGLAGE DES MENUS À

Réinitialisation(Retour aux réglages d’usine) ...51

POUR UTILISER UN PÉRIPHÉRIQUE USB Raccordement d'un périphérique USB 52

MOVIE LIST (LISTE DE FILMS) 54

Sélection d'un programme 87

Signification des touches en mode Guide NOW/

NEXT (Actuel/Suivant) 87

Signification des touches en mode Guide sur 8 jours .... 88

Signification des touches en mode Modification date 89

Signification des touches dans la boîte de descrip-

Signification des touches en mode de réglage

Enregistrement/Rappel 90

Fonction des boutons en mode Liste planifiée .91II TABLE DES MATIÈRES TABLE DES MATIÈRES RÉGLAGES DE L'IMAGE RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 92

Contrôle expert de l'image 99

- Réception stéréo/bilingue

Sélection de la sortie audio des haut-parleurs 118

Informations sur les logiciels en code source

** Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. Manuel de l'utilisateur Piles (AAA)TélécommandeCordon d’alimentationChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface. Noyau de ferrite(Cet accessoire n'est pas fourni avec tous les modèles.) UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas

disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'ondeélectromagnétique au moment du branchement du cor-don d'alimentation.Plus le noyau de ferrite est proche de la prise de cou-rant, plus son action sera efficace.Installez la prise de courant à proximité.Capot de protectionUniquement 19/22LD35 ** , 19/22LD34 ** Support de câbles1-visBoulons pour l'assemblage du socleCapot de protectionUniquement 26/32LD35 ** , 26/32LD34 ** (M4x20) x 8A-2

PRÉPARATION PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact.Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur ris-que de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.

VOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• s’allume en bleu quand le téléviseur est sous tension.Capteur de la télécommandeENCEINTEVOLUMECHAÎNES OK MENU ENTRÉEMARCHE/ARRETUniquement 26/32LD35 **

, 26/32LD34 ** CHAÎNESVOLUME MENU MARCHE/ARRETOKENTRÉEUniquement 19/22LD35 ** , 19/22LD34 **A-3

PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

PRÉPARATION PRÉPARATION

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran.Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 1

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socleCouchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué. 2A-7

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l’appareil sur un mur, utilisez le cache de protection. SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1

** Desserrez les vis du téléviseur. 2 Détachez le socle du téléviseur. 3 Insérez le cache de protection dans le téléviseur.Après avoir retiré le papier de protectiondu cache de protection, collez-le au télévi-seur comme illustré. 4 Capot de protectionInsérez le couvercle de protection dans letéléviseur jusqu’au « clic ». Uniquement 26/32LD35

PRÉPARATION PRÉPARATIONRaccordez les câbles.Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la con-figuration des appareils externes. 1

■ L'image peut être différente de celle affichée sur votre téléviseur. Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Fixez la PINCE DE GESTION DES CABLES comme illustré. 3 Dispositif de rangementdes câbles REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous bless-er ou d'endommager l'appareil. Uniquement 19/22LD35

** Après avoir raccordé les câbles selon les instruc-tions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Support de câblesA-9

■ L'image peut être différente de celle affichée

sur votre téléviseur.

Après avoir installé le téléviseur, vous pouvez le

faire pivoter manuellement de 20 degrés vers la

gauche ou vers la droite en fonction de votre

■ L'image peut être différente de celle affichée

sur votre téléviseur.

■ Essayez différentes positions de l’écran pour un

• Amplitude de l’inclinaison

■ L'image peut être différente de celle affichée

sur votre téléviseur.

La TV doit être rattachée à un meuble pour

qu’elle ne soit pas secouée vers l’avant ou

l’arrière, ce qui pourrait produire des blessures

ou endommager le produit.

Utilisez seulement une vis de fixation.

►Pour empêcher la TV de tomber par terre, la

TV devrait être solidement attachée au

plancher/ mur selon les instructions

Incliner, secouer, ou basculer la machine

peut causer des dommages.

1-vis (fourni en tant qu’élément du produit)A-10

PRÉPARATION PRÉPARATION2 2

3 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

KENSINGTON PRÉCAUTIONS D'INSTALLATION ■ Vous trouverez dans le commerce les com-posants nécessaires pour fixer le téléviseur au mur en toute sécurité. ■ Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. ■ Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et pro-voque des blessures.Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende. Utilisez les boulons à oeil ou les supports/boulons du téléviseur pour fixer l’appareil au mur, comme indiqué dans l’illustration cidessous. (Si votre téléviseur comporte des boulons à oeillet, dévissez-les.)* Insérez les boulons à oeil ou les supports/boulons du téléviseur, puis serrez-les sol-idement dans les orifices supérieurs.Fixez les supports muraux à l’aide des boulons. Ajustez la hauteur du support fixé au mur.Le téléviseur est équipé, sur son panneau arri-ère, d’un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous.Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci.Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipe-ments élec-troniques de valeur tels que ordina-teurs bloc-notes et projecteurs LCD. 1

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

REMARQUE ►Retirer la corde avant de déplacer l'appareil. ►Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. ►Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur. REMARQUE ► Le système de sécurité Kensington est un accessoire en option. ► Si le téléviseur est froid au toucher, un léger “papillotement” peut se produire à la mise sous tension.Cela est tout à fait normal et votre télévi-seur n’est pas défectueux. ► Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur. ► Évitez de toucher l’écran LCD ou d’y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.A-11

■ Vous pouvez installer ce téléviseur sur le mur,

■ Le téléviseur est conçu pour être installé à

l’horizontale. AlimentationDisjoncteur

MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la

terre afin d’éviter les chocs électriques. Si la mise

à la terre n’est pas possible, demandez à un

électricien qualifié d’installer un disjoncteur

indépendant. N’essayez pas de mettre cet appar-

eil à la terre en le raccordant à des câbles télé-

phoniques, à un paratonnerre ou à des tuyaux de

INSTALLATION HORIZONTALE

■ Nous recommandons l'utilisation d'un support

de montage mural de marque LG pour fixer le

■ Nous vous recommandons d'acheter un support

de montage mural respectant la norme VESA.

■ LG recommande que la fixation murale soit réalisée

par un installateur professionnel qualifié.

INSTALLATION DU SOCLE 10 cm10 cm10 cm10 cm10 cm REMARQUE

►Vous devez installer la fixation murale sur un

mur solide perpendiculaire au sol.

►Vous devez utiliser une fixation spécifique si

vous souhaitez l'installer au plafond ou sur

►La surface du mur sur lequel est montée la

fixation murale doit être suffisamment

robuste pour supporter le poids du téléviseur

(béton, roche naturelle, brique ou parpaing,

►Le type et la longueur des vis d'installation

dépendent de la fixation murale utilisée.

Pour plus d'informations, reportezvous aux

instructions fournies avec la fixation murale.

►LG décline toute responsabilité en cas

d'accident, de dommage à l'habitation ou de

dommage sur le téléviseur dus à une instal-

- lorsqu'une fixation murale incompatible

avec la norme VESA est utilisée ;

- lorsqu'une fixation incorrecte des vis dans

le mur peut provoquer la chute du télévi-

seur et des blessures ;

- lorsque la méthode d'installation recom-

mandée n'est pas respectée. 10 cm Pour assurer une ventilation adéquate, laissez un

espace de 10 cm tout autour du téléviseur. 10 cm10 cm10 cm ■ L'image peut être différente de celle affichée

sur votre téléviseur.

PRÉPARATION PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. (POWER)ENERGY SAVINGAV MODEINPUTTV/RADPermet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.Permet de régler le mode d'économie d'énergie du téléviseur.(► p.95)Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV. (► p.50) Le mode d'entrée externe permet d'alterner entre lesappareils externes.( ► p.43)Permet de sélectionner la radio, la télévision ou une chaîne numérique.Touchesnumériques 0 à 9

LIST Q.VIEWPermettent de sélectionner une chaîne.Permettent de sélectionner des éléments numérotés dans un menu.Affiche la liste des chaînes. (

► p.41)Permet de revenir à la dernière chaîne visionnée.

MENU GUIDE Q. MENU BACK EXIT INFO iTOUCHES CENTRALES(haut/bas/gauche/droite) OK Permet de sélectionner un menu.Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu. (

► p.19)Affiche le guide des programmes. (

► p.86)Permet de sélectionner la source du menu rapide souhaitée (Format de l’image, Voix nette II , Préréglages d’image, Préréglages du son, Audio (ou Langue audio), Minuterie d’arrêt, Saut activé/désactivé, Appareil USB). (

► p.18)Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction.

Efface tous les affichages sur l’écran et retourne au mode visualisation TV depuis n’importe quel menu.Affiche les informations de l'écran sélectionné.Ces touches vous permettent de naviguer à travers les menus à l’écran et de régler les para-mètres système à votre convenance.Valide votre sélection ou affiche le mode en cours.TOUCHESCOLORÉESCes touches sont utilisées pour le télétexte (uniquement pour les modèles équipés du TÉLÉTEXTE) ou pour l'Édition des chaînes. Touches du TÉLÉTEXTESUBTITLECes touches sont utilisées pour le télétexte.Pour de plus amples détails, veuillez vous reporter à la section ‘Télétexte’.(► p.130)Affiche les sous-titres dans la langue de votre choix en mode numérique. 1

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

disponible pour tous les modèles.) Un noyau de ferrite peut être utilisé pour réduire l'ondeélectromagnétique au moment du branchement du cordon d'alimentation.Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.Installez la prise de courant à proximité.Boulons pour l'assemblage du socle1-vis (Uniquement 32/37/42LD4 ***

) Capot de protectionChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface. x 8 (M4x20)(Uniquement 32/37/42/47LD45 **

PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

PROGRAMMEVOLUME OK MENU ENTRÉEMARCHE/ARRETCapteur de la télécommandeVOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• s’allume en bleu quand le téléviseur est sous tension.ENCEINTE Uniquement 32/37/42/47LD45

PRÉPARATION PRÉPARATION Uniquement 32/37/42/47LD42

Capteur de la télécommande

VOYANT D'ALIMENTATION/VEILLE

• S’éclaire en rouge lorsque le télévi-

seur est en mode veille.

• s’allume en bleu quand le téléviseur

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

PRÉPARATION PRÉPARATION INSTALLATION DU SOCLE

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le bou-lon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 3

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socle Uniquement 32/37/42/47LD45

** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 2

) MeubleSupport ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommag-er le produit.Utilisez seulement une vis de fixation.

AVERTISSEMENT ► Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.1-vis (fourni en tant qu’élément du produit)

SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES ■ L'image peut être différente de celle affichée sur votre téléviseur. REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.Raccordez les câbles.Pour raccorder un appar-eil supplémentaire, report-ez-vous à la section dédiée à la configuration des appareils externes. 1 Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Dispositif de rangementdes câblesFixez la PINCE DE GESTION DES CABLES comme illustré. 3 ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous montez l’appareil sur un mur, utili-sez le cache de protection.

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED Insérez le couvercle de protection dans letéléviseur jusqu’au « clic ».Capot de protectionA-20

PRÉPARATION PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION AlimentationDisjoncteur10 cm10 cm10 cm10 cm10 cm10 cm10 cm10 cm10 cm ■ Vous pouvez installer ce téléviseur sur le mur,

■ Le téléviseur est conçu pour être installé à

MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre

afin d’éviter les chocs électriques. Si la mise à la

terre n’est pas possible, demandez à un élec-

tricien qualifié d’installer un disjoncteur indépen-

dant. N’essayez pas de mettre cet appareil à la

terre en le raccordant à des câbles téléphoniques,

à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION HORIZONTALE

■ Nous recommandons l'utilisation d'un support

de montage mural de marque LG pour fixer le

■ Nous vous recommandons d'acheter un support

de montage mural respectant la norme VESA.

■ LG recommande que la fixation murale soit réalisée

par un installateur professionnel qualifié.

INSTALLATION DU SOCLE REMARQUE

►Vous devez installer la fixation murale sur un

mur solide perpendiculaire au sol.

►Vous devez utiliser une fixation spécifique si

vous souhaitez l'installer au plafond ou sur

►La surface du mur sur lequel est montée la

fixation murale doit être suffisamment

robuste pour supporter le poids du téléviseur

(béton, roche naturelle, brique ou parpaing,

►Le type et la longueur des vis d'installation

dépendent de la fixation murale utilisée.

Pour plus d'informations, reportezvous aux

instructions fournies avec la fixation murale.

►LG décline toute responsabilité en cas

d'accident, de dommage à l'habitation ou de

dommage sur le téléviseur dus à une instal-

- lorsqu'une fixation murale incompatible

avec la norme VESA est utilisée ;

- lorsqu'une fixation incorrecte des vis dans

le mur peut provoquer la chute du télévi-

seur et des blessures ;

- lorsque la méthode d'installation recom-

mandée n'est pas respectée.

Pour assurer une ventilation adéquate, laissez un

espace de 10 cm tout autour du téléviseur.

■ L'image peut être différente de celle affichée

sur votre téléviseur.

■ L'image peut être différente de celle affichée

sur votre téléviseur.

Après avoir installé le téléviseur, vous pouvez le

faire pivoter manuellement de 20 degrés vers la

gauche ou vers la droite en fonction de votre

PRÉPARATION PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur. (POWER)ENERGY SAVINGAV MODEINPUTTV/RADPermet de mettre l ’appareil sous tension lorsqu ’il est en mode veille et de le mettre hors tension pour passer en mode veille.Permet de régler le mode d'économie d'énergie du téléviseur.(► p.95)Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV. (► p.50)Le mode d'entrée externe permet d'alterner entre lesappareils externes.( ► p.43)Permet de sélectionner la radio, la télévision ou une chaîne numérique.Touchesnumériques 0 à 9

LIST Q.VIEWPermettent de sélectionner une chaîne.Permettent de sélectionner des éléments numérotés dans un menu.Affiche la liste des chaînes. (

► p.41)Permet de revenir à la dernière chaîne visionnée.

► p.19)Affiche le guide des programmes. (

► p.18)Permet à l’utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d’interaction.

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

PRÉPARATION PRÉPARATION Noyau de ferrite(Cet accessoire n'est pas fourniavec tous les modèles.) UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas

ACCESSOIRES MODÈLES DE TÉLÉVISEUR LCD : 32/42/46/52/60LD5

*** Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur. Manuel de l'utilisateurCordon d’alimentation1-vis(Uniquement 32/42LD5 ***

) Capot de protectionBoulons pour l'assemblage du socle x 8 M4 x 20Piles (AAA)TélécommandeChiffon douxNettoyez l'écranavec ce chiffon.Cet accessoire n'est pas fourni avec tous lesmodèles.*Si la surface du téléviseurcomporte des traces dedoigts ou des taches, net-toyez-la à l'aide du chiffondoux.Évitez de frotter lorsque vous tentez d’éliminer une tache.Vous risquez de rayer ou de décolorer la surface.A-25

PRÉPARATION COMMANDES DU PANNEAU AVANT

■ L'image peut être différente de celle affichée sur votre téléviseur.

CHAÎNESVOLUME OK MENU ENTRÉEMARCHE/ARRET VOYANT D'ALIMENTATION/VEILLE

• S’éclaire en rouge lorsque le télévi-

seur est en mode veille.

• s’allume en bleu quand le téléviseur

Ajuste l'image en fonction de

l'éclairage ambiant.

Capteur de la télécommande

►Le téléviseur peut être placé en mode standby afin de réduire la consommation d’énergie. De

plus le téléviseur doit être éteint au niveau de l’interrupteur principal du téléviseur s’il est prévu

qu’il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie.

L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la bril

lance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

►Ne pas monter sur le socle en verre ou l’exposer à un impact.

Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur ris-

►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.A-26

PRÉPARATION PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Connectez le boîtier média sans fil au jack

WIRELESS CONTROL du téléviseur.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise appropriée.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

PRÉPARATION INSTALLATION DU SOCLE Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran.Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous assemblez le pied de bureau, véri-fiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

REMARQUE ►Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.- Si l'appareil tombe, vous risquez de vous bless-er ou d'endommager l'appareil. ■ L'image peut être différente de celle affichée sur votre téléviseur.Raccordez les câbles.Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la con-figuration des appareils externes. 1 Ouvrez l’attache de FIXATION DES CABLES comme indiqué. 2 Dispositif de rangementdes câblesFixez la PINCE DE GESTION DES CABLES comme illustré. 3 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps du socleBase du socleA-28

PRÉPARATION PRÉPARATION SOCLE PIVOTANT ■ L'image peut être différente de celle affichée sur votre téléviseur.Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue. ■ L'image peut être différente de celle affichée sur votre téléviseur.Lorsque vous montez l’appareil sur un mur, utili-sez le cache de protection.Insérez le couvercle de protection dans letéléviseur jusqu’au « clic ».

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED RATTACHER LA TV À UN MEUBLE (Uniquement 32/42LD5

) ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommager le produit.Utilisez seulement une vis de fixation.MeubleSupport

AVERTISSEMENT ►Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.1-vis (fourni en tant qu’élément du produit)Capot de protectionA-29 PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION PRÉPARATION 10 cm10 cm10 cm10 cmModèle VESA

4 10 cm10 cm10 cm10 cm10 cm ■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.AlimentationDisjoncteur MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appar-eil à la terre en le raccordant à des câbles télé-phoniques, à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION DU SOCLE REMARQUE ►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une instal-lation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du télévi-seur et des blessures ; - lorsque la méthode d'installation recom-mandée n'est pas respectée.Pour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur. ■ L'image peut être différente de celle affichée sur votre téléviseur.A-31

PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

ENERGY SAVING AV MODE INPUT TV/RAD Permet de mettre l ’appareil sous tension lorsqu ’il

est en mode veille et de le mettre hors tension pour

passer en mode veille.

Permet de régler le mode d'économie d'énergie du

Permet de sélectionner et définir des images et des

sons lorsque vous raccordez des appareils AV. (► p.50)

Le mode d'entrée externe permet d'alterner entre les

appareils externes.(

► p.43) Permet de sélectionner la radio, la télévision ou

une chaîne numérique.

LIST Q.VIEW Permettent de sélectionner une chaîne.

Permettent de sélectionner des éléments

numérotés dans un menu.

Affiche la liste des chaînes.

► p.41) Permet de revenir à la dernière chaîne visionnée.

OK Permet de sélectionner un menu.

Efface tous les affichages à l'écran et retourne au

mode de visionnage de la télévision depuis n'importe

► p.19) Affiche le guide des programmes.

► p.86) Permet de sélectionner la source du menu rapide

souhaitée (Format de l’image, Voix nette II ,

Préréglages d’image, Préréglages du son, Audio

(ou Langue audio), Minuterie d’arrêt, Saut activé/

désactivé, Appareil USB).

► p.18) Permet à l’utilisateur de revenir en arrière dans une

application interactive, EPG ou autre fonction

Efface tous les affichages sur l’écran et retourne au

mode visualisation TV depuis n’importe quel menu.

Affiche les informations de l'écran sélectionné.

Ces touches vous permettent de naviguer à

travers les menus à l’écran et de régler les para-

mètres système à votre convenance.

Valide votre sélection ou affiche le mode en cours.

TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte

(uniquement pour les modèles équipés du

TÉLÉTEXTE) ou pour l'Édition des chaînes.

TÉLÉTEXTE SUBTITLE Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à

la section ‘Télétexte’.(

Affiche les sous-titres dans la langue de votre choix

PRÉPARATION PRÉPARATION AD Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

Commute la fonction Audio Description sur On ou

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

► p.92) Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music

PRÉPARATION ACCESSOIRES MODÈLES DE TÉLÉVISEUR LCD À LED :

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou

plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l’appareil.

■ L'image peut être différente de celle affichée sur votre téléviseur.

Cet accessoire n'est pas fourni avec tous les modèles.

*Si la surface du téléviseur

comporte des traces de

doigts ou des taches, net-

toyez-la à l'aide du chiffon

Évitez de frotter lorsque vous

tentez d’éliminer une tache.

Vous risquez de rayer ou de

décolorer la surface.

*** Support de câblesAdaptateur CC 4 entretoises de bagues(Uniquement 26LE3 ***

l'assemblage du socle

(Cet accessoire n'est

avec tous les modèles.)

UTILISATION DU NOYAU DE FERRITE (Cet accessoire

n'est pas disponible pour tous les modèles.)

Un noyau de ferrite peut être utilisé pour

réduire l'onde électromagnétique au moment

du branchement du cordon d'alimentation.

Plus le noyau de ferrite est proche de la prise

de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

*** Support de câbles Boulons pour l'assemblage du socle

PRÉPARATION PRÉPARATION COMMANDES DU PANNEAU AVANT REMARQUE

ATTENTION ►Ne pas monter sur le socle en verre ou l’exposer à un impact. Il peut se briser, d’où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber. ►Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit. VOLUME MENUMARCHE/ARRET OK CHAÎNESENTRÉEVOYANT D'ALIMENTATION/VEILLERemarque : Vous pouvez activer ou désactiver levoyant d’alimentation dans le menu OPTION.Uniquement 32LE3 *** , 32/37/42/47/55LE5 *** Capteur intelligentAjuste l'image en fonction de l'éclairage ambiant.Capteur de la télécommandeUniquement 32LE3 *** , 32/37/42LE4 *** , 32/37/42/47/55LE5 ***

■ L'image peut être différente de celle affichée sur votre téléviseur.

ENCEINTECapteur tactile• Vous pouvez utiliser la fonction du bouton de votre choix par un simple touché.CHAÎNESVOLUME OK MENU ENTRÉEMARCHE/ARRETUniquement 32/37/42LE4 *** Uniquement 32/37/42LE4 *** VOYANT D'ALIMENTATION/VEILLERemarque : Vous pouvez activer ou désactiver levoyant d’alimentation dans le menu OPTION.

P MENU INPUT OK / IUniquement 19/22/26LE3 *** , 22/26LE5 *** Uniquement 19/22/26LE33 ** Uniquement 19/22LE34 **

1 VOYANT D'ALIMENTATION/VEILLE• S’éclaire en rouge lorsque le téléviseur est en mode veille.• Le voyant LED est éteint lorsque le téléviseur reste allumé. 2 Capteur de la télécommande OK CHAÎNESENTRÉEVOLUME MENUMARCHE/ARRETA-35

PRÉPARATION PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

PORT ADAPTATEUR CC Connecter à la prise du cordon d’alimentation.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

■ L'image peut être différente de celle affichée sur votre téléviseur.

PORT ADAPTATEUR CC Connecter à la prise du cordon d’alimentation.

SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

■ L'image peut être différente de celle affichée sur votre téléviseur.

Prise du cordon d’alimentation

Ce téléviseur fonctionne sur courant alterna-

tif (CA). La tension est indiquée sur la page

des Spécifications. (

N'essayez jamais d'utiliser ce téléviseur sur

courant continu (CC).

Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un

signal DVI (VIDÉO) au port HDMI/DVI à

l'aide d'un câble DVI-HDMI.

OPTICAL DIGITAL AUDIO OUT SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers

Raccordez-le à un appareil audionumérique.

Utilisez un câble audio optique.

Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordi-

nateur ou d'un téléviseur.

Raccordez l'entrée ou la sortie Péritel d'un

appareil externe à ces prises.

Raccordez un appareil audiovisuel en com-

posantes à ces prises.

Entrée RGB IN Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)

Raccordez cette entrée au port RS-232C

Ce port est utilisé pour les modes service ou

Connectez le boîtier média sans fil au jack

WIRELESS CONTROL du téléviseur.

Raccordez la sortie audio/vidéo d'un appareil

externe à ces prises.

Branchez l’antenne ou le câble sur cette prise.

Port USB Raccordez le périphérique de stockage USB

Logement pour carte PCMCIA (Personal

Computer Memory Card International

Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans

Branchez les écouteurs dans la prise

► Pour assurer une connexion opti-

male avec un câble HDMI (HDMI IN 4 uniquement) / un périphérique

USB, n’utilisez pas des produits

présentant une épaisseur supéri-

**** Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué. 3 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socle

■ L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le bou-lon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon. Couchez avec précaution l’écran de télévi-sion sur une surface rembourrée pour éviter d’abimer l’écran. 1 Fixez le téléviseur comme indiqué.Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 3

4 Assemblez les pièces du corps du socle avec la base du socle du téléviseur. 2 Corps dusocleBase du socleM4 X 14Assemblez les pièces du capot arrière du socle avec le téléviseur. 4 Capot arrière du socleFixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur. 5 M4 X 14(Uniquement 26LE3 ***

■ L'image peut être différente de celle affichée sur votre téléviseur. Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Support de câbles Uniquement 19/22/26LE3

1 Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.Attachez le câble d’alimentation à l’aide du passe-câbles du capot arrière du téléviseur.Cela permettra d’éviter que le câble ne soit débranché par accident. 2 Support de câbles Uniquement 32LE3

) MeubleSupport ■ L'image peut être différente de celle affichée sur votre téléviseur.La TV doit être rattachée à un meuble pour qu’elle ne soit pas secouée vers l’avant ou l’arrière, ce qui pourrait produire des blessures ou endommager le produit.Utilisez seulement une vis de fixation.

AVERTISSEMENT ►Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/ mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.

INSTALLATION DU SOCLE 10 cmPour assurer une ventilation adéquate, laissez un espace de 10 cm tout autour du téléviseur.10 cm10 cm10 cm ■ L'image peut être différente de celle affichée sur votre téléviseur. SOCLE PIVOTANT

(Uniquement 26/32LE3

) ■ L'image peut être différente de celle affichée sur votre téléviseur.Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue. CONNEXION DU TELEVISEUR

) ■ L'image peut être différente de celle affichée sur votre téléviseur. 1

3 Branchez le câble d’antenne sur le port d’entrée d’antenne du téléviseur.Branchez la fiche de l’adaptateur CC sur le jack d’entrée d’alimentation du téléviseur. Commencez par branchez le cordon d’alimentation sur l’adaptateur CC, puis branchez le cordon d’alimentation sur la prise d’alimentation murale.

ATTENTION ► Veillez à brancher le téléviseur sur l’adaptateur CC avant de brancher la fiche d’alimentation du téléviseur sur la prise d’alimentation murale.Adaptateur CC1-vis (fourni en tant qu’élément du produit)A-41 PRÉPARATION 3 2 2

2 ■ Cet accessoire n'est pas disponible pour tous les modèles. ■ L’image peut être différente de celle affichée sur votre téléviseur. SYSTÈME DE SÉCURITÉ

2 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil. 3

PRÉPARATION PRÉPARATION ■ Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. ■ Le téléviseur est conçu pour être installé à l’horizontale.AlimentationDisjoncteur MISE À LA TERRE Assurez-vous de raccorder ce téléviseur à la terre afin d’éviter les chocs électriques. Si la mise à la terre n’est pas possible, demandez à un électricien qualifié d’installer un disjoncteur indépendant. N’essayez pas de mettre cet appar-eil à la terre en le raccordant à des câbles télé-phoniques, à un paratonnerre ou à des tuyaux de gaz.

INSTALLATION HORIZONTALE ■ Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur. ■ Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA. ■ LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié.10 cm10 cm10 cm10 cm10 cm REMARQUE ►Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol. ►Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné. ►La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple). ►Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportezvous aux instructions fournies avec la fixation murale. ►LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une instal-lation incorrecte : - lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ; - lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du télévi-seur et des blessures ; - lorsque la méthode d'installation recom-mandée n'est pas respectée.Placez les entretoises de bagues sur l’appareil avant de poser le support de mon-tage mural de sorte que l’inclinaison de la face arrière de l’appareil soit ajustée de façon perpendiculaire.< Uniquement 26LE3***, 26LE5 *** >4 entretoises de bagues ■ L'image peut être différente de celle affichée sur votre téléviseur.Modèle VESA

PRÉPARATION FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

■ L'image peut être différente de celle affichée sur votre téléviseur.

ENERGY SAVING AV MODE INPUT TV/RAD Permet de mettre l ’appareil sous tension lorsqu ’il

est en mode veille et de le mettre hors tension pour

passer en mode veille.

Permet de régler le mode d'économie d'énergie du

Permet de sélectionner et définir des images et des

sons lorsque vous raccordez des appareils AV. (

Le mode d'entrée externe permet d'alterner entre les

appareils externes.(

► p.43) Permet de sélectionner la radio, la télévision ou

une chaîne numérique.

LIST Q.VIEW Permettent de sélectionner une chaîne.

Permettent de sélectionner des éléments

numérotés dans un menu.

Affiche la liste des chaînes.

► p.41) Permet de revenir à la dernière chaîne visionnée.

OK Permet de sélectionner un menu.

Efface tous les affichages à l'écran et retourne au

mode de visionnage de la télévision depuis n'importe

► p.19) Affiche le guide des programmes.

► p.86) Permet de sélectionner la source du menu rapide

souhaitée (Format de l’image, Voix nette II ,

Préréglages d’image, Préréglages du son, Audio

(ou Langue audio), Minuterie d’arrêt, Saut activé/

désactivé, Appareil USB).

► p.18) Permet à l’utilisateur de revenir en arrière dans une

application interactive, EPG ou autre fonction

Efface tous les affichages sur l’écran et retourne au

mode visualisation TV depuis n’importe quel menu.

Affiche les informations de l'écran sélectionné.

Ces touches vous permettent de naviguer à

travers les menus à l’écran et de régler les para-

mètres système à votre convenance.

Valide votre sélection ou affiche le mode en cours.

TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte

(uniquement pour les modèles équipés du

TÉLÉTEXTE) ou pour l'Édition des chaînes.

TÉLÉTEXTE SUBTITLE Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à

la section ‘Télétexte’.(

Affiche les sous-titres dans la langue de votre choix

PRÉPARATION PRÉPARATION AD Affiche une liste des appareils audiovisuels rac-

cordés au téléviseur. Lorsque vous appuyez sur

cette touche, le menu Simplink s'affiche à l'écran.

Commute la fonction Audio Description sur On ou

Permet de régler le volume.

Permet d'afficher la chaîne préférée sélectionnée.

Sélectionnez l'entrée pour appliquer les réglages

Sélectionner et désélectionner des chaînes dans le

Sélectionne le format d’image de votre choix. (

► p.92) Permet de couper ou de remettre le son.

Permet de sélectionner une chaîne.

Permet de se déplacer d’un ensemble

d’informations affichées à l’écran à un autre.

■ Ouvrez le capot du compartiment à piles à l’arrière de la

■ Utilisez deux piles alcalines de 1,5 V de type AAA. Ne

mélangez pas piles neuves et piles usagées.

■ Remettez le capot.

■ Pour retirer les piles, procédez à l'inverse de leur insertion.

■ Les piles et batteries internes au produit ou raccordées à celui-ci

ne doivent pas être exposées à une chaleur excessive telle que

celle du soleil, d’un feu ou d’une origine similaire.

MES MÉDIAS Permettent de contrôler le menu SIMPLINK ou Mes

médias (Photo (Photo List) et Musique (Music List)

ou Vidéo(Movie List)).

■ Afin d’obtenir la meilleure qualité d’image, réglez la direction de l’antenne. ■ Le câble et le convertisseur d’antenne ne sont pas fournis. ■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.Logements collectifs/Appartements(Raccordement à la prise d’antenne murale)Logements individuels/Maisons(Raccordement à la prise murale pour l’antenne extérieure)Antenneextérieure(VHF, UHF)Prise d’antennemuraleCâble coaxial RF (75 Ω) Antenne

UHF Amplificateu r de signal VHF

■ Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. ■ Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.2

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE COMPOSANTES

■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager ■ Cette section relative au RACCORDEMENT D’UN APPAREIL EXTERNE présente essentiellement des schémas pour les modèles 32/37/42/47LD4 ***

■ L'image peut être différente de celle affichée sur votre téléviseur. Ce téléviseur peut recevoir des signaux numériques RF/par câble sans décodeur numérique externe.Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un décodeur ou d'un autre appareil numérique externe, reportez-vous au schéma ci-dessous. ► Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n’est pas supporté. Entrées en composantes Vous pouvez améliorer la qualité de l'image en raccor-dant le lecteur DVD aux ports d'entrée en composantes, comme illustré ci-dessous.Signal Composantes HDMI480i/576i O X480p/576p O O720p/1080i O O1080p O (50 Hz / 60 Hz uniquement) O (24 Hz / 30 Hz / 50 Hz / 60 Hz)Entrées en composantes du téléviseurYPB PRSorties vidéo du lecteur DVD YP B PRY B-Y R-YYCbCrYPbPr 1 Raccordez les sorties vidéo (Y, PB, PR) de l'appareil externe (décodeur numérique, lecteur de DVD, etc.) aux prises COMPONENT IN VIDEO du téléviseur. 2 Raccordez les sorties audio de l'appareil externe(décodeur numérique, lecteur de DVD, etc.) aux prises COMPONENT IN AUDIO du téléviseur.

3 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareil externe). 4 Sélectionnez la source d'entrée Composantes àl'aide de la touche INPUT de la télécommande.

► Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultané- ment des signaux audio et vidéo. ► Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la résolution de sortie. ►Vérifiez que votre câble HDMI est un câble HDMI à grande vitesse. Si les câbles HDMI ne sont pas du type à grande vitesse, limage à l'écran risque de scintiller. Utilisez le câble HDMI à grande vitesse. 1 Raccordez la sortie HDMI de l'appareil externe(décodeur numérique, lecteur de DVD, etc.) à la prise d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LD3

*** ), HDMI IN 3 (Sauf 19/22/26/32LD3 *** , 32/37/42/47LD4 *** , 19/22LE3 ***

, 22LE5 *** ) ou HDMI IN 4 (32LE3 *** , 32/37/42LE4 ***

, 32/37/42/47/55LE5 *** uniquement) du téléviseur. 2 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareilexterne). 3 Sélectionnez la source d'entrée HDMI1, HDMI2 (Sauf 19/22LD3 *** ), HDMI3 (Sauf 19/22/26/32LD3 ***

1 Raccordez le décodeur numérique ou la sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN 1 du téléviseur. 2 Raccordez la sortie audio du décodeur numéri-que ou de l'ordinateur à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez le décodeur numérique ou l'ordinateur ainsi que le téléviseur.(Reportez-vous au manuel d'utilisation du décodeur numérique ou de l'ordinateur). 4 Sélectionnez la source d’entrée HDMI1 à l’aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE PÉRITEL PéritelEntrée SortieVidéo Audio RVB Vidéo / Audio AV1

OOO Téléviseur analogique, Téléviseur numérique Type de sortie Mode d'entrée courant AV1 (sortie TV) AV1 (lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)Téléviseur numériqueTéléviseur numérique O Téléviseur analogique, AV Téléviseur analogique O (Le mode d'entrée est automa-tiquement converti en DTV.)Composantes/RGBTéléviseur analogique HDMI Téléviseur analogique REMARQUE

► Un câble Péritel doit toujours être blindé. ► Sortie TV : Sorties des signaux Analogue TV (TV analogique) ou Digital TV (TV numérique). 1 Raccordez la prise péritel européenne de l'appareil externe (lecteur de DVD, magnéto-scope, etc.) à la prise péritel européenne AV1 du téléviseur. 2 Allumez l'appareil externe.(Reportez-vous au manuel d'utilisation de l'appareil externe). 3 Sélectionnez la source d’entrée AV1 à l’aide de la touche INPUT de la télécommande.

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DE L'ENTRÉE USB

1 Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur. 2 Après avoir raccordé les prises d'entrée USB IN, vous pouvez utiliser la fonction USB. (► p.52)

RACCORDEMENT AVEC UN CÂBLE RF Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur 1 Raccordez la prise ANT OUT du magnéto-scope à la prise ANTENNA IN du téléviseur. 2 Raccordez le câble d’antenne à la prise ANT IN du magnétoscope. 3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Prise muraleAntenne 1

CONFIGURATION D'UN APPAREIL EXTERNE RACCORDEMENT AVEC UN CÂBLE RCA REMARQUE ►Si vous avez un magnétoscope mono, rac-cordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur. 1 Raccordez les prises audio et vidéo du télévi-seur à celles du magnétoscope ou de l'appareil externe. Respectez les couleurs des prises : Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge. 2 Insérez une cassette vidéo dans le magnéto-scope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).Sinon, utilisez l'appareil externe correspon-dant.(Reportez-vous au manuel d'utilisation de l'appareil externe.) 3 Sélectionnez la source d ’entrée AV2 à l ’aide de la touche INPUT de la télécommande.Si elle est connectée au port AV IN 3, sélec-tionnez AV3 comme entrée. 1 CaméscopeConsole de jeu ou

1 CaméscopeConsole de jeu ou

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Raccordement avec un câble D-sub à 15 broches Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l’ordinateur s’adapte automa-tiquement aux paramètres du téléviseur. 1 Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur. 2 Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l ’ordinateur et le téléviseur. 4 Sélectionnez la source d ’entrée RGB à l ’aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DES ÉCOUTEURS Vous pouvez écouter le son à l’aide des écouteurs. REMARQUE

►Lorsque vous branchez un casque, les options du menu AUDIO sont désactivées.

►Lorsque vous changez de MODE AV alors qu’un casque est raccordé, ce changement s’applique à la vidéo mais non au son. ►La sortie audionumérique optique n’est pas disponible lorsque vous raccordez un casque. ►Impédance du casque : 16 Ω ►Puissance maxi de sortie du casque : 10 mW à 15 mW 1 Branchez les écouteurs dans la prise appropriée. 2 Pour régler le volume des écouteurs, appuyez sur le bouton + ou -.Lorsque vous appuyez sur le bouton MUTE (MUET), le son diffusé dans les écouteurs est coupé. INSERTION DU MODULE CI Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.Cette fonction n'est pas disponible dans tous les pays. REMARQUE ►Vérifiez que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le téléviseur et le lecteur de carte PCMCIA.. 1 Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma. Pour plus d'informations, reportez-vous à la page 34.

L/MONO R AUDIO VIDEO HDMI IN 2 USB IN H/P Veillez au posi-tionnement de cette encoche comme illustré, puis insérez le module CI.10

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique).Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrière du téléviseur à un home cinéma DVD (ou amplificateur).

► Ne jamais regarder à l’intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires ! 1 Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du téléviseur. 2 Raccordez l'autre extrémité du câble optique au port d'entrée audio numérique (optique) de l'équipement audio. 3 Réglez l'option “Haut-parleurs TV" sur "Arrêt” dans le menu SON (► p. 112). Reportez-vous au manuel d'utilisation de l'appareil externe.

Raccordez la console multimédia sans fil à la

prise WIRELESS CONTROL et à la prise

HDMI/DVI IN 1, HDMI IN 2 (sauf pour le

), HDMI IN 3 (sauf pour les

uniquement) du télévi-

Vous pouvez connecter le téléviseur à des équipements externes en mode sans fil.

Pour de plus amples informations, voir le manuel “Boîtier média sans fil LG” pour obtenir des instructions

sur le fonctionnement.

Boîtier média sans fil LG12

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Résolution d’affichage prise en charge

REMARQUE ► Évitez de laisser une image figée à l'écran pendant une période prolongée ; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran. ► Il est possible que des interférences apparaissent selon la résolution, le modèle vertical, le contraste ou la luminosité en mode PC. Changez alors la résolu-tion du mode PC, modifiez la fréquence de rafraî-chissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l’ordinateur ne peut pas être modifiée, changez la carte graphique de l’ordinateur ou demandez conseil au fabricant de la carte graphique. ► Le mode de synchronisation est distinct pour les ► fréquences horizontale et verticale. ► Nous recommandons d'utiliser les résolutions 1920x1080, 60 Hz(Sauf 19/22/26LD3 ***

uniquement) pour le mode PC, car elles délivrent la meilleure qualité d'image. ► Raccordez le câble de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le câble de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur. ► Raccordez le câble audio de l’ordinateur à l’entrée audio du téléviseur (les câbles audio ne sont pas fournis avec le téléviseur). ► Si vous utilisez une carte son, réglez le son de l'ordinateur en conséquence. ► Si la carte graphique de l'ordinateur ne reproduit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur. ► Si la carte graphique de l'ordinateur reproduit simul-tanément la sortie RVB analogique et numérique, réglez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.) ► Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMIDVI. ► Si vous utilisez un câble RGB-PC trop long, il peut se produire des interférences sur l’écran. Nous vous recommandons d’utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image opti-male.Mode RVB-PC, HDMI/DVI-PCMode HDMI/DVI-DTVRésolutionFréquence horizontale(KHz)Fréquenceverticale(Hz)720x400 31,468 70,08640x480 31,469 59,94800x600 37,879 60,311024x768 48,363 60,001280x768 47,78 59,871360x768 47,72 59,801280x1024 63,981 60,021920x1080(RGB-PC)66,587 59,931920x1080(HDMI-PC)66,587 59,93RésolutionFréquence horizontale(KHz)Fréquenceverticale(Hz)720x48031,469 31,5 59,94 60 720x576 31,25 501280x720 37,5 44,96/45 50 59,94/601920x108033,72/33,7528,12526,97/2733,716/33,7556,2567,43/67,559,94/60 50 23,97/2429,976/30,00 50 59,94/60(Sauf 19/22/26LD3 *** , 26/32LD32 ** , 32LD34 ** , 19/22/26/32LE3 *** , 26/32LD33 **

CONFIGURATION D'UN APPAREIL EXTERNE Configuration de l' écran pour le mode PC Restaure les réglages Position, Taille et Phase aux paramètres d'usine.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Réinitialisation de l’écran

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur. • Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. 1

Sélectionner Réglages usine.

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usineOui Non

70 • Couleur 60 • Teinte 0 • T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Ajuste la position de l'image et minimise le tremblement de l'image de façon automatique. Si l'image

n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne cor-

rectement, vous devez effectuer d’autres réglages.

Cette fonction sert à régler automatiquement la position, la taille et la phase de l'écran. L'image affi-

chée sera instable quelques secondes pendant la configuration automatique.

Configuration automatique (mode RVB [PC] uniquement)

Sélectionner Config. auto..

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usineOui Non

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

• Si la position de l’image n’est toujours pas cor-

recte, relancez la configuration automatique.

• Si les images doivent être de nouveau ajustées

après le réglage automatique en mode RVB

(PC), vous pouvez ajuster la position, la taille ou

• Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

CONFIGURATION D'UN APPAREIL EXTERNE Pour afficher une image normale, la résolution du mode RVB doit correspondre à la sélection du

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Sélection de la résolution

Sélectionner Résolution.

Sélectionner la résolution souhaitée.

ÉCRAN Dép. RetourRésolutionPositionTaillePhaseRéglages usine

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Écran1024 x 7681280 x 7681360 x 768 ►

• Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

CONFIGURATION D’UN APPAREIL EXTERNE CONFIGURATION D'UN APPAREIL EXTERNE Si l'image n'est pas nette après l'ajustement automatique, et notamment si les caractères tremblent

encore, réglez la position de l'image manuellement.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Réglage de la position, taille et phase de l’écran

Sélectionner Position, Taille ou Phase.

Effectuez les réglages adéquats.

70 • Couleur 60 • Teinte 0

• T° couleur 0 • Contrôle avancé • Réglage usine• TruMotion• Écran

RG W C • Écran ► Config. auto. ÉCRAN RésolutionPositionTaillePhaseRéglages usine Dép. Retour • Appuyez sur le bouton MENU/EXIT pour retourner au mode

visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MISE SOUS TENSION DU TÉLÉVISEUR Initialisation de la configuration Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.

RÉGLAGE DU VOLUME SÉLECTION DES CHAÎNES

1 L’apparition de l’OSD (Affichage sur écran) sur l’écran après avoir mis le téléviseur sous ten- sion, vous permet de régler les paramètres Langue, Réglage d'environnement, Voyant

lumineux (lorsque vous sélectionnez le mode Usage familial dans Réglage

d'environnement - uniquement sur les modèles de téléviseur LCD à LED), Pays ou Fuseau horaire (Lorsque vous sélectionnez Russie comme pays) ou Défin. m.d.passe (si vous avez sélectionné France comme Pays), Recherche auto.. Remarque:a. Si vous quittez sans terminer la configuration initiale, le menu Initial Setting (Configuration ini-tiale) s’affichera à nouveau.b. Appuyez sur le bouton BACK pour changer l’OSD actuel pour le précédent.c. Pour les pays qui n’ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l’environnement de diffusion numérique.d Le mode "Usage familial" est particulièrement adapté à l'environnement domestique. Il est défi-ni comme le mode par défaut de ce téléviseur.e. Le mode "Mode Expo." est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Mode Expo." initialise l'appareil à la qualité vidéo définie par le fabricant après un laps de temps spécifique.f. Vous pouvez modifier le mode (Usage familial, Mode Expo.) avec l'option Réglage d’environnement dans le menu OPTION. g . Par exemple. Si vous avez sélectionné France comme Pays, le mot de passe n’est pas ‘0’, ‘0’, ‘0’, ‘0’, mais ‘1’, ‘2’, ‘3’, ‘4’. 1 Commencez par brancher correctement le cordon d’alimentation.Le téléviseur se met alors en mode veille. 2

Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche / I,

) du téléviseur, ou appuyez sur la touche POWER, INPUT, P ou sur les touches NUMÉRIQUES de la télécommande. Remarque : L’appareil doit être raccordé à une prise électrique située à proximité et facile-ment accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l’appareil s’effectue en débranchant le cordon d’alimentation. 1

Appuyez sur la touche P ou sur les touches NUMÉRIQUES pour sélectionner un numéro de chaîne. 1

Appuyez sur la touche + ou - pour régler le volume.

2 Si vous souhaitez couper le son, appuyez sur la touche MUTE. Vous pouvez annuler cette fonction en appuyant sur les touches MUTE,

+ ou - et AV MODE.18

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Format de l'image : permet de sélectionner le format d'image de votre choix. Pour déﬁ nir les paramètres du zoom, sélection-nez 14:9, Zoom et Zoom cinéma dans le menu de format de l'image.Une fois les paramètres du zoom enregistrés, l'afﬁ chage revient au menu rapide. Voix nette II : permet de différencier les gammes de sons provenant de voix humaines des autres, pour faciliter l'écoute des dialogues. Préréglages d’image : permet de sélectionner le mode Image de votre choix. Préréglages du son : permet de déﬁ nir automa- tiquement la combinaison sonore qui semble être la meilleure pour les images en cours de visuali-sation. Permet de sélectionner le mode Son de votre choix.

Audio ou Langue audio : permet de sélection-ner la sortie audio. Minuterie d'arrêt : permet de régler la minuterie d'arrêt. Saut activé/désactivé : Sélectionnez Skip Off/On.

Appareil USB : permet d'éjecter un périphérique USB. MENU RAPIDE Il est possible que l’affichage à l’écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.Le menu rapide (Q.Menu) est un menu comprenant des fonctions que les utilisateurs peuvent être amenés à utiliser fréquemment.• Appuyez sur le bouton Q.MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. ◄ Format de l'image ►

16:9 Sortie 1 Afficher chaque menu. 2 Sélectionner la source de votre choix. 319

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES SÉLECTION ET RÉGLAGE DES MENUS À L’ÉCRAN Il est possible que l’affichage à l’écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI CONFIG •

Appuyez sur la touche de couleur ROUGE pour accéder au menu Support technique. •

Appuyez sur la touche de couleur VERTE pour accéder au menu Guide simplifié. • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. REMARQUE

► Il est impossible d'utiliser les options Informations CI en mode analogique.

►Transmetteur IR : pour plus d'informations, reportez-vous au manuel d'utilisation de la console multimédia sans fil en option. ►L'utilisation du menu Vidéo est possible sur les modèles 19/22/26/32LE3***, 32/37/42LE4***, 22/26LE5***, 32/37/42/47/55LE5***, 32/42/46/52/60LD56**, 32/37/42/47LD46**, 32/42/46/52/60LD555, 32/3742/47LD455, 19/22/26/32LD355, 19/22/26/32LD356, 19/22/26/32LD345, 19/22/26/32LD346 32/37/42/47LD425, 32/37/42/47LD426, 26/32LD335, 26/32LD336. 1 Afficher chaque menu. 2 Sélectionner une option du menu. 3 Aller dans le menu contextuel.

● Horloge● Heure d'arrêt : Arrêt● Heure de marche : Arrêt● Minuterie d'arrêt : ArrêtHEURE OK Dép. ● Défin. m.d.passe● Système de verrou : Arrêt

● Limitation d'âge : Blocage désactivé

● Blocage d'entrée source● Blocage touches : ArrêtVERROU● Langue(Language)● Pays : UK● Assistance désactivée● Voyant lumineux● Réglages usine● Set ID : 1● Réglage d'environnement : Usage familial ●

IR IR IR IR IR OK Dép. OPTION OK Dép. ● Format de l'image : 16:9● Assistant d'Image ● Économie d'énergie : Arrêt ● Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 100 • Luminosité 50

IMAGE OK Dép. ● Volume auto. : Arrêt ● Voix nette II : Arrêt 3 ● Balance 0● Préréglages du son : Standard • Infinite Sound : Arrêt • Aigus 50 • Graves 50

SON LR Vidéo MusiquePhotoMes médias Sortie

OK( ) pour afficher la liste des photos sur USB. CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médias(Sauf 19/22/26/32LD3 ***

, 32/37/42/47LD4 *** , 19/22/26LE3 *** , 22/26LE5 ***

) Antenne USBHDMI2 HDMI3 HDMI4HDMI1 AV1 AV2 Component

RGB OK Dép. Liste des sourcesLabels des sourcesSortieAV320

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES MÉMORISATION DES CHAÎNES Utilisez cette fonction pour rechercher et mémoriser automatiquement toutes les chaînes.Lorsque vous lancez la programmation automatique, toutes les informations enregistrées auparavant sur le service seront supprimées.Le nombre maximum des programmes qui peuvent être stockés est 1,000.Mais le nombre peut différer légèrement selon les signaux de radiodiffusion.Recherche auto (Auto Tuning ) DVB-T, DVB-C est un menu destiné aux utilisateurs résidant dans des pays acceptant le câble DVB. Pour sélectionner l’Antenne, • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Lancer à l'aide de la touche . Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.• Numérotation Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.• Lorsque vous sélectionnez l’Italie dans le menu Pays, si un dialogue est affiché pour le programme en conflit après la Recherche automatique, sélectionnez un diffuseur pour traiter le programme en conflit.

● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI CONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI CONFIG● Recherche auto.Sélectionnez votre mode de connexion TV.CâbleAntenneFermerUne fois l'antenne ou le câble sélec-tionné, les informations sur les chaînes précédentes seront supprimées. 1 Sélectionner CONFIG. 2 Sélectionner Recherche auto.. 3 Sélectionner Antenne. 4 Sélectionner Lancer. 5 Activer Recherche auto.. Antenne Câble

Antenne Câble Vérifiez la connexion de l'antenn e. Les infos sur la chaîne précé-dente seront mises à jour lors de la syntonisation automatiqueRecherche SECAM LNumérotation AutomatiqueLancerFermer Antenne

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.• Le câble DVB est utilisable dans les pays suivants : Allemagne, Pays-Bas, Suède, Suisse, Danemark, Autriche, Finlande, Norvège, Slovénie, Hongrie, Ukraine. (Le pays pris en charge peut être ajouté.)• La télévision numérique n'est pas accessible dans les pays suivants : Slovaquie, Bosnie, Serbie, Bulgarie, Albanie, Kazakhstan21

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Si vous voulez sélectionner le Câble,

Sélectionner CONFIG.

Sélectionner Recherche

Sélectionnez Comhem ou

Sélectionnez Rapide ou

● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câbleCONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche auto.

● ● Recherche auto. ● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche auto.Sélectionnez votre mode de connexion TV.CâbleAntenneFermerUne fois l'antenne ou le câble sélec-tionné, les informations sur les chaînes précédentes seront supprimées.Antenne Câble Antenne Câble

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.

• Utilisez les touches NUMÉRIQUES pour

saisir un mot de passe à 4 chiffres dans

Système de verrou "Marche".

• Lorsque vous sélectionnez l'option Câble,

l'écran de sélection Cable Service

Operator(Câblo-opérateur) peut varier

ou ne pas s'afficher, selon la situation

• La fenêtre contextuelle permettant de

choisir entre Fournisseur de services ne

s'affiche que dans trois cas : lorsque vous

accédez au menu Initial Setting(Réglage

initial), lorsque vous modifiez le réglage

de Antenne à Câble, ou lorsque vous

accédez au menu après avoir modifié

• Outre les 3 cas mentionnés ci-dessus, si

vous voulez sélectionner Fournisseur de

services, vous pouvez le faire en sélec-

tionnant CONFIG->Paramètres de la TV

numérique par câble-> Fournisseur de

• Certification SO acquise : Suède (Comhem, Canal Digital), Danemark (YouSee, Canal Digital,

• Si le câblo-opérateur souhaité ne figure pas dans la liste, sélectionnez Other Operators(Autres

• Si vous sélectionnez “Other Operators” (autres opérateurs), ou si le pays sélectionné ne permet

d’afficher que “Other Operators”, la recherche de tous les canaux peut prendre un certain temps,

et certains canaux risquent de ne pas être trouvés.

Si certains canaux n’apparaissent pas, suivez les étapes ci-dessous :

1. CONFIG -> Recherche auto. -> Câble ->

2. Activez l’option Réglage manuel en la faisant passer d’"Arrêt" à "Marche"

3. Saisissez les valeurs supplémentaires telles que la fréquence, le taux de symboles, la modula-

tion et l’identifiant réseau.

(Vous pouvez demander ces informations à votre opérateur). Précédent Suivant Comhem

Other Operators Fournisseur de services22

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Lorsque vous sélectionnez le menu Rapide, Fréquence de départ (kHz) : 114000RapideFréquence de fin (kHz) : 862000Réseau : Automatique OK FermerRéglageFréquence de départ(kHz) : 114000RapideFréquence de fin(kHz) : 862000Réseau : Automatique OK FermerRéglage • Si vous souhaitez poursuivre la recherche

automatique, sélectionnez Lancer à l'aide

de la touche . Appuyez ensuite sur

OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de

sélectionner les numéros de programmes

correspondant aux chaînes.

Ignorer les chaines de mauvaise qualité

: Scramble Channel est ignoé dans

Recherche auto. et Recherche manuelle. Réglage manuel◄ Marche ►● Fréquence(kHz)ID de réseauFréquence de départ(kHz)Fréquence de fin(kHz)● Débit de symboles(kS/s)● Modulation362000Automatique114000862000 6900

0 640QAMRéglages usineFermer 6

Sélectionnez Rapide.

Sélectionnez Réglage.

Effectuer les réglages

Sélectionner Fermer.

Sélectionner Lancer.

Activer Recherche auto.. Vérifiez la connexion de l'antenn e. Les infos sur la chaîne précé-dente seront mises à jour lors de la syntonisation automatiqueIgnorer les chaines de mauvaise qualitéNumérotation AutomatiqueLancerFermerCâble Câble

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.23

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

• Si vous souhaitez poursuivre la recherche

automatique, sélectionnez Lancer à l'aide

de la touche . Appuyez ensuite sur

OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de

sélectionner les numéros de programmes

correspondant aux chaînes.

Ignorer les chaines de mauvaise qualité

: Scramble Channel est ignoé dans

Recherche auto. et Recherche manuelle.

• Vous ne pouvez pas sélectionner Full si

l'opérateur de service est défini à "Ziggo"

ou "Autres opérateurs" au Pays-Bas.

■ Lorsque vous sélectionnez le menu Complet, Rechercher les signaux disponibles. Complet

Sélectionnez Complet.

Sélectionner Lancer.

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.24

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Les valeurs suivantes sont requises afin de rechercher toutes les chaînes disponibles de façon

Les valeurs couramment utilisées sont fournies sous forme de valeurs par défaut.

Toutefois, pour connaître les réglages corrects, adressez-vous à votre câblo-opérateur.

Si vous procédez à la recherche automatique dans le mode câble DVB, choisissez Complet pour

passer en revue toutes les fréquences et trouver les canaux disponibles.

Si les chaînes ne sont pas détectées lors de la recherche avec les valeurs par défaut, lancez la

Toutefois, dans le cas de la recherche automatique complète des chaînes, la durée de la recherche

peut être très longue.

• Fréquence : Saisissez la fréquence souhaitée.

• Débit de symboles : En un débit de symboles défini par l’utilisateur (Débit de symboles : vitesse

à laquelle un périphérique comme un modem envoie des symboles sur un canal).

• Modulation : Entrez une modulation définie par l’utilisateur. (Modulation : charge de signaux

audio ou vidéo sur un porteur).

• ID de réseau : identificateur unique alloué à chaque utilisateur.

: saisissez la plage de fréquences de début souhaitée.

: saisissez la plage de fréquences de fin souhaitée.25

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES CABLE DTV SETTING

(EN MODE CABLE UNIQUEMENT) La plage qu’un utilisateur peut sélectionner dans le menu Service Operator diffère selon le nombre d’opérateurs de service proposés dans chaque pays. Si ce nombre est égale à 1 pour un pays, la fonction correspondante est désactivée.Après le changement d’opérateur de service, une fenêtre d’avertissement vous indique que la table des chaînes sera supprimée après avoir appuyé sur la touche OK ou si vous sélectionnez Fermer. Une fenêtre contextuelle Auto-tuning apparaît lorsque vous sélectionnez ‘Oui’.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Paramètres de la TV numérique par câble

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG ● Paramètres de la TV numérique par câble

1 Sélectionner CONFIG. 2 Sélectionnez Paramètres de la TV numérique par câble .

3 Sélectionnez Fournisseur de services ou Mise à jour auto des chaînes. 4 Sélectionner la source souhaitée. ►

► Mise à jour auto des chaînesFournisseur de servicesArrêtFermer• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent. • Si vous sélectionnez Câble, vous pouvez

voir le menu Paramètres de la TV numérique par câble .

• Si Mise à jour auto des chaînes est activée, vous pouvez mettre à jour les informations de tous les programmes qui peuvent être mis à jour, y compris celui actuellement affiché.• Si Mise à jour auto des chaînes est désactivée, vous ne pouvez mettre à jour que les informations du programme affiché à l'écran.• Vous ne pouvez pas sélectionner Paramètres de la TV numérique par câble si l'opérateur de service est défini à "Ziggo".26

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNESOKDép.● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG● Recherche manuelle RECHERCHE MANUELLE La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes. (EN MODE NUMÉRIQUE)

1 Sélectionner CONFIG. 2 Sélectionner Recherche manuelle. 3 Sélectionner DTV (Numérique). 4 Sélectionner le numéro du canal souhaité. 5 Sélectionnez la fonction mettre à jour ou ajouter en présence d’un signal.

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG● Recherche manuelleFréquence(kHz) 474000 ◄

► UHF CH. 30 FermerAjouter ● Force du signal 50% ● Qualité du signal 50%

Pour sélectionner l’Antenne, • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• Vous pouvez sélectionner SBAND si le pays est réglé sur "Norvège, Lettonie". ►

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.27

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES OKDép.● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câble CONFIG● Recherche manuelle 1

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionnez TV numér. câblée.

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI ● Paramètres de la TV numérique par câbleCONFIG● Recherche manuelle Si vous voulez sélectionner le Câble, ◄TV numér. câblée ►Fréquence(kHz)362000Débit de symboles(kS/s) 6875 Modulation64QAMFermerAjouter ● Force du signal 50% ● Qualité du signal 50%

• Utilisez les touches NUMÉRIQUES

pour saisir un mot de passe à 4 chiffres

dans Système de verrou "Marche".

• Débit de symboles : En un débit de

symboles défini par l’utilisateur (Débit

de symboles : vitesse à laquelle un

périphérique comme un modem envoie

des symboles sur un canal).

• Modulation : Entrez une modulation

définie par l’utilisateur. (Modulation :

charge de signaux audio ou vidéo sur

• Vous ne pouvez pas sélectionner TV

numér. câblée si l'opérateur de service

est défini à "Ziggo" ou "Autres opéra-

Effectuer les réglages adéquats.

• Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.28

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES RECHERCHE MANUELLE

(EN MODE ANALOGIQUE) La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix. • Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".• L: SECAM L/L' (France) BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/ Nouvelle-Zélande/Moyen-Orient/Afrique) I : PAL I (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud) DK : PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI) • Pour enregistrer un autre canal, répétez les étapes 4 à 9. 1 Sélectionner CONFIG. 2 Sélectionner Recherche manuelle. 3 Sélectionnez TV ou Télévision par câble. 4

ou Sélectionner le numéro de chaîne souhaité. 5 Sélectionner un système TV. 6 Sélectionner V/UHF ou Câble. ou

7 Sélectionner le numéro du canal souhaité. 8 Commencer la recherche. 9 Sélectionner Sauvegarder.● Sauvegarder ◄

Télévision par câble

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG ● Recherche manuelle ou

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.29

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

■ Affectation d’un nom à une chaîne

Sélectionner CONFIG.

Sélectionner Recherche

Télévision par câble.

Sélectionner la position et

choisissez le caractère, etc.

Vous pouvez utiliser n'importe

quelle lettre de l'alphabet, tous

les chiffres de 0 à 9, les

signes +/ - et le caractère

Sélectionner Fermer.

Sélectionner Sauvegarder.

En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception

■ Réglage de précision

Sélectionner Réglage fin.

Sélectionner CONFIG.

Sélectionner Recherche

Sélectionner Sauvegarder.

Régler la mise au point pour obtenir la

meilleure image et le meilleur son.

Sélectionnez TV ou Télévision

OK Dép. ● Recherche auto. ● Recherche manuelle ● Edition des chaînes● Informations CI CONFIG ● Recherche manuelle● Sauvegarder◄ Télévision par câble ► 3 ● Système BG ● TunerV/UHF● Canal◄ ►◄ ►● Réglage fin● Recherche 0 ● Nom C 02FermerSauvegarder ou

• Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.30

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES EDITION DES CHAÎNES Si un numéro de chaîne est omis, cela signifie que vous ne pourrez pas le sélectionner avec la touche P lorsque vous regardez la télévision.Si vous souhaitez sélectionner le numéro de chaîne omis, entrez directement le numéro à l'aide des touches NUMÉRIQUES ou sélectionnez-le dans le menu Édition des chaînes.Cette fonction vous permet d'omettre les chaînes mémorisées.Vous pouvez modifier le numéro de chaîne à l'aide de la fonction "Move" (Déplacer), à condition que l'option "Automatic Numbering" (Numérotation automatique) soit désélectionnée lorsque vous lancez la recherche automatique. 1 Sélectionner CONFIG. 2 Sélectionner Edition des chaînes. 3 Entrer dans le menu. 4 Sélectionner un programme à enregistrer ou à sauter.

OK Dép. ● Recherche auto.● Recherche manuelle ● Edition des chaînes ● Informations CI CONFIG ● Recherche manuelle

● Recherche manuelle

● Recherche manuelle ● Edition des chaînesPrécédentChanger de page P Bloquer/Débloquer SauterChanger de chaîne

DTV RADIO TV 800 YLE TV1803 YLE24806 Kanal Lokal809 TV4 Plus812 TV4 Fakta815 Demo818 24H TVE801 YLE TV2804 YLE Teema807 CNN802 YLE FST805 TV4 Stockholm808 TV4810 TV400813 MediaCorp HD5811 TV4 Film814 SNY_SSU816 TVE 1 817 TVE 2819 CLAN/50 TVE 820 LA7Page 1/2Edition des chaînesFavourite Group : A

▼ Groupe de programmes favorisQ.MENUProgramme favori FAV PrécédentChanger de page P Bloquer/Débloquer SauterChanger de chaîneTélévision numérique par câble Radio par câble

► • Appuyez sur le bouton MENU/EXIT pour retourner au mode visualisation normale du téléviseur.• Appuyez sur le bouton BACK pour retourner sur l’écran du menu précédent.31

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Cette fonction vous permet de supprimer ou de sauter les chaînes mémorisées.

Vous pouvez également déplacer certains canaux et utiliser d'autres numéros de chaîne.

■ Sauter un numéro de chaîne

■ Supprimer une chaîne

■ Déplacer une chaîne

EN MODE NUMERIQUE (DTV)/RADIO

• Lorsqu'un numéro de chaîne est sauté,

cela veut dire que vous ne pourrez pas le

sélectionner en utilisant la touche P

pendant le fonctionnement normal du

téléviseur. Par ailleurs, ce numéro de

chaîne s'affiche en bleu.

• Si vous voulez sélectionner un numéro de

chaîne sauté, saisissez directement le

numéro en utilisant les touches

NUMÉROTÉES ou sélectionnez-le dans le

menu "Édition des chaînes" ou EPG • Le programme sélection né est supprimé et tous les programmes suivants sont avancés d’un rang dans la programmation. 1

Sélectionner un numéro de chaîne à sauter.

BLEUE Change la couleur du numéro de chaîne à

BLEUE Annuler le numéro de chaîne sauté.

Sélectionner un numéro de chaîne à

ROUGE Change la couleur du numéro de chaîne à

Sélectionner un numéro de chaîne à

2 VERTE Change la couleur du numéro de

VERTE Annuler le numéro de chaîne

■ Verrouillage d’un numéro de chaîne

Sélectionnez un numéro de chaîne à verrouiller.

JAUNE Change la couleur du numéro de chaîne en jaune.

JAUNE Annuler le numéro de chaîne sauté.

• Vous pouvez l’enregistrer avec

le programme Lock, même si

Lock System est désactivé.32

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Recherche automatique

• Une fois la recherche automatique

activée, vous ne pouvez plus modifier les

Lancer la recherche automatique.

Sélectionner un numéro de chaîne à sauter.

BLEUE Change la couleur du numéro de chaîne à

BLEUE Annuler le numéro de chaîne sauté.

■ Sélection de la chaîne préférée

Sélectionnez la chaîne désirée.

Ajoutez la chaîne correspondante à la liste

des chaînes préférées du groupe de

chaînes préférées actuel.

Annuler le numéro de chaîne sauté.

La fonctionnalité Chaînes préférées est un moyen pratique d’avoir une vue rapide des chaînes de

votre choix sans avoir à attendre que le téléviseur parcourt toutes les chaînes intermédiaires.

■ Verrouillage d’un numéro de chaîne

Sélectionnez un numéro de chaîne à verrouiller.

JAUNE Change la couleur du numéro de chaîne en

JAUNE Annuler le numéro de chaîne sauté.

• Vous pouvez l’enregistrer avec

le programme Lock, même si

Lock System est désactivé.

• Lorsqu'un numéro de chaîne est sauté,

cela veut dire que vous ne pourrez pas le

sélectionner en utilisant la touche P

pendant le fonctionnement normal du

téléviseur. Par ailleurs, ce numéro de

chaîne s'affiche en bleu.

• Si vous voulez sélectionner un numéro de

chaîne sauté, saisissez directement le

numéro en utilisant les touches

NUMÉROTÉES ou sélectionnez-le dans le

menu "Édition des chaînes" ou EPG33

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Sélection du groupe de chaînes préférées

Sélectionnez la chaîne désirée.

Affiche une fenêtre contextuelle permettant

de changer de groupe de chaînes

Sélectionnez un groupe de chaînes

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES INFOS CI [COMMON INTERFACE] (INTERFACE COMMUNE)) Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module CI, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement CI, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérez et de retirer le module CI du téléviseur trop fréquemment. Cela risquerait de provoquer un dysfonctionnement.Lorsque le téléviseur se met sous tension après l'insertion du module CI, il est possible qu'aucun son ne soit émis.Cette fonction peut être incompatible avec le module CI et la carte intelligente.Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays.Si vous utilisez un module d’accès conditionnel CAM, veuillez vous assurer qu’il satisfait parfaitement aux exigences des interfaces communes DVB-CI ou CI plus.Viaccess ModuleSelect the itemConsultationsAuthorizationsModule information• Cet OSD n'est donné qu'à titre indicatif et les options de menu et le format de l'écran varient selon le pres-tataire de services de chaînes cryptées.• Vous pouvez changer l'écran du menu CI (interface commune). Pour cela, consultez votre revendeur. 1 Sélectionner CONFIG. 2 Sélectionner Informations CI. 3 Sélectionner l'élément souhaité : informations sur le mod-ule, informations sur la carte intelligente, langue, télé-chargement de logiciel, etc. 4 Enregistrer.

OK Dép. ● Recherche auto.● Recherche manuelle● Edition des chaînes

● Informations CI CONFIG ● Informations CI ► • Appuyez sur le bouton BACK/EXIT pour retourner sur l’écran du menu précédent. i35

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES Mise à jour auto.Fermer● Version courante00.00.01◄ Marche ►

MISE À JOUR LOGICIELLE Une mise à jour logicielle signifie que le logiciel peut être téléchargé à l'aide du système de diffusion

terrestre numérique. Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceMise à jour auto.Fermer 1

Sélectionnez Support technique.

Sélectionner Mise à jour auto..

Sélectionner Marche ou Arrêt.

• Si vous sélectionnez Marche, un message de

confirmation s'affiche pour vous notifier qu'un

nouveau logiciel a été détecté.

ROUGE OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran

du menu précédent.36

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

■ Lors du réglage de l'option "Mise à jour Auto."

De temps à autres, des informations

sur la mise à jour du logiciel

s'affichent dans le menu suivant sur

l'écran du téléviseur.

Mise à jour simple : pour des

flux de mises à jour courants

Mise à jour programmée : pour des

flux de mises à jour programmés

Une fenêtre semblable à

celle ci-dessous apparaît

lorsque le téléchargement se

Le téléviseur émarre lorsque

Lorsque l'option Mise à jour auto. est

réglée sur "Arrêt", le message pour

la modifier sur "Marche" s'affiche.

Le téléchargement débute

lorsque vous sélectionnez "

Oui". Pendant ce temps,

aucune fenêtre contextuelle

de progression ne s’affiche.

Vous pouvez contrôler l’état de

progression du télécharge-

ment dans le menu Software

- Lors de la mise à jour du logiciel, notez les points suivants :

• L'alimentation du téléviseur ne doit pas être coupée.

• L'antenne ne doit pas être déconnectée.

• Après Software Update, vous pouvez confirmer la version du logiciel mis à jour dans le menu Software

• Le téléchargement du logiciel pouvant nécessiter plusieurs heures, veillez à ce que l'alimentation reste

active pendant le téléchargement.

• Le logiciel est téléchargé uniquement en mode Standby (veille) ou en mode « MUX with Software

Update Service », et s’arrête lorsque le cordon d’alimentation est débranché ou en cas de visualisation

du mode « MUX without Software Update Service. »

• Lorsque vous retournez au mode Standby ou au mode « MUX with Software Update Service », le

téléchargement du logiciel reprend là où il s’est arrêté.

Non Mise à jour du logiciel disponible.Souhaitez-vous la télécharger maintenant ? ?

Non La mise à jour du logiciel s'effectuera à l'heure affichée ci-dessous. 00/00/0 00:00. Souhaitez-vous la télécharger maintenant ? ?

Non Une nouvelle version du logiciel est disponible. Si vous souhaitez l'installer maintenant, la télévision s'éteindra et s'allumera à nouveau. Souhaitez-vous continuer ?Mise à jour auto.FermerTéléchargement du logiciel en cours.Ver. 00.00.01 ► Ver.00.00.00 ◄ Marche ► 4%37

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES PICTURE/SOUND TEST Il s’agit d’une fonction de support client qui peut exécuter des tests d’images et de son. Mise à jour auto.Test d'imageTest audioTest de signalInfos produit/serviceTest d'imageFermer 1

Sélectionnez Support technique.

Sélectionnez Test d'image ou Test audio.

Choisissez Oui ou Non.

ROUGE Oui Nonrencontrez-vous un problème lors des tests de ce téléviseur? ? OK( ) pour définir les paramètres de la configuration.CONFIG IMAGEVERROUOPTION SON SOURCEHEUREMes médiasSortieSupport techniqueGuide simplifié • Appuyez sur le bouton MENU/EXIT pour retourner au

mode visualisation normale du téléviseur.

• Appuyez sur le bouton BACK pour retourner sur l’écran
