Type de produit	Emetteur de poche (bodypack) Sennheiser Série 2000
Dimensions	Environ 82 mm x 64 mm x 24 mm
Poids	Environ 160 g (avec piles)
Alimentation	2 piles AA 1,5 V ou pack accu rechargeable BA 2015
Autonomie	Typ. 8 heures avec piles/accu à puissance 30 mW
Plage de fréquences	516-558, 558-626, 626-698, 718-790, 790-865, 606-678 MHz selon variante
Puissance de sortie HF	Commutable : typ. 10 mW (Low), 30 mW (Standard), 50 mW (High)
Réponse en fréquence	Microphone : 80-18000 Hz ; Ligne : 25-18000 Hz
Rapport signal/bruit	≥ 120 dBA (1 mV, excursion crête)
Système de réduction de bruit	Sennheiser HDX
Fonctions principales	Synthétiseur PLL, transmission signal pilote, verrouillage automatique des touches, modes MUTE (audio ou RF), synchronisation infrarouge, réglage de sensibilité, sélection de canal, affichage rétroéclairé orange
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. Éviter l'infiltration de liquide.
Sécurité	Ne pas exposer à l'humidité ou à la pluie. Utiliser uniquement les accessoires recommandés par Sennheiser. Confier l'entretien à du personnel qualifié en cas de dommage.
Pièces détachées et réparabilité	Piles AA, pack accu BA 2015, chargeur L 2015, micros cravates (MKE 1, ME 102, ME 104, ME 105), micros serre-tête (HSP 2, HSP 4), câble instrument CI 1-4, étui ceinture
Informations générales	Marque : Sennheiser, Modèle : SK 2000, Fabricant : Sennheiser electronic GmbH & Co. KG

FOIRE AUX QUESTIONS - SK 2000 SENNHEISER

Comment synchroniser l'émetteur SK 2000 avec un récepteur ?

Placez l'émetteur et le récepteur sur la même banque de fréquences et le même canal. Utilisez la synchronisation automatique via l'interface infrarouge (suivez les instructions du récepteur) ou réglez manuellement les paramètres. Assurez-vous que les deux appareils sont dans la même plage de fréquences (voir étiquette).

Comment remplacer les piles de l'émetteur ?

Enfoncez les deux touches de déverrouillage et ouvrez le couvercle du compartiment à piles. Insérez deux piles AA 1,5 V en respectant la polarité indiquée. Refermez le couvercle jusqu'à ce qu'il s'enclenche avec un clic.

Comment activer le mode silencieux (MUTE) ?

Placez le commutateur MUTE sur la position gauche. Le signal audio est coupé. Pour réactiver, placez-le à droite. Vous pouvez configurer le mode MUTE dans le menu 'Mute Mode' pour couper l'audio ou le signal radio (RF On/Off).

Comment régler la sensibilité d'entrée de l'émetteur ?

Dans le menu principal, sélectionnez 'Sensitivity'. Ajustez la sensibilité par pas de 3 dB sur une plage de 60 dB. Pour un microphone, commencez à -12 dB et ajustez selon le niveau audio pour éviter la saturation (LED jaune AF PEAK).

Que faire si le récepteur n'affiche aucun signal ?

Vérifiez que l'émetteur est allumé (LED rouge). Assurez-vous que les piles sont chargées et que l'émetteur et le récepteur sont sur le même canal. Réduisez la distance entre eux. Activez le signal radio si désactivé ('RF Mute Off'). Consultez le chapitre 'En cas d'anomalies' de la notice.

Comment nettoyer l'émetteur SK 2000 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de détergents. Évitez l'infiltration de liquide dans le boîtier. Nettoyez régulièrement les contacts de charge et l'antenne avec un chiffon non pelucheux.

Quels accessoires sont compatibles avec le SK 2000 ?

Accessoires optionnels : micros cravates (MKE 1, ME 102, ME 104, ME 105), micros serre-tête (HSP 2, HSP 4), câble d'instrument CI 1-4, pack accu BA 2015, chargeur L 2015, étui ceinture. Utilisez uniquement des accessoires recommandés par Sennheiser.

Puis-je utiliser l'émetteur avec un récepteur d'une autre série ?

Le SK 2000 est conçu pour les récepteurs EM 2000 et EM 2050 de la même plage de fréquences. L'utilisation avec d'autres récepteurs peut entraîner des problèmes de compatibilité (fréquences, signal pilote). Pour une liaison fiable, utilisez les récepteurs de la série 2000.

Comment verrouiller les touches pour éviter des modifications accidentelles ?

Activez 'Auto Lock' dans le menu. Le verrouillage s'active automatiquement 10 secondes après la dernière action. Pour déverrouiller temporairement, appuyez sur SET, puis sur UP/DOWN (sélectionnez 'Unlock?'), puis sur SET. Le verrouillage se réactive après 10 secondes.

Quelle est la portée maximale de la liaison radio ?

La portée peut atteindre jusqu'à 100 m en conditions optimales (ligne de vue, sans obstacles). Pour maximiser la portée, sélectionnez la puissance d'émission élevée (option 'RF Power' à High) et placez les antennes du récepteur en hauteur. Les murs et interférences réduisent la portée.

MODE D'EMPLOI SK 2000 SENNHEISER

Consignes de sécurité importantes 2

L'émetteur de poche SK 2000 3

Domains d'application 3

Le systeme de banque de fréquences 4

Contenu 5

Vue d'ensemble du produit 6

Vue d'ensemble de I'emetteur de poche SK 2000 6

Vue d'ensembles des affichages 7

Mise en service de I'émetteur de poche 8

Insérez les piles/le pack accu 8

Charger le pack accu 8

Raccorder un cable de microphone ou d'instrument 8

Fixer I'émetteur de poche aux vêtements 9

Utilisation de I'émetteur de poche 10

Allumer/eteindre I'emetreur de poche 11

Désactivertemporairementleverrouillage des touches 12

Couper le signal audio ou désactiver le signal radio 13

Selectionner un affichage standard 15

Utilisation du menu de commande 16

Les touches 16

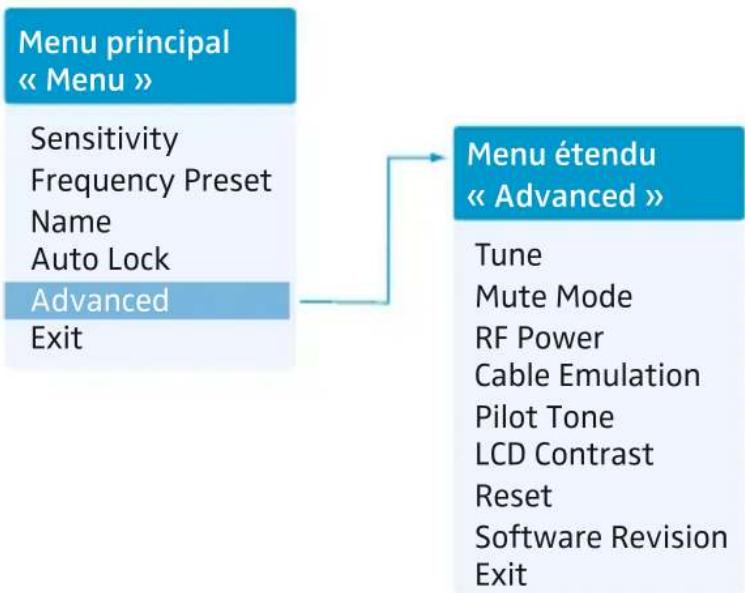

Vue d'ensemble du menu de commande 16

Utiliser le menu de commande 18

Synchroniser l'émetteur de poche avec un récepteur 20

Synchroniser l'émetteur de poche avec un récepteur – fonctionnement individuel 20

Synchroniser des émetteurs de poche avec des récepteurs – fonctionnement multicanal 20

Nettoyage de I'émetteur de poche 21

En cas d'anomalies 21

Caracteristiques techniques 23

Consignes de sécurité importantes

• Lisez cette notice d'emploi.
• Conservez cette notice d'emploi et joignez-la toujours au produit si vous remettez ce dernier à un tiers.
• Respectez tous les avertissements et toutes les instructions figurant dans cette notice.
• Ne nettoyez le produit qu'a l'aide d'un chiffon.
• Ne placez pas le produit à proximé de sources de chaleur, telles que des radiateurs, fours ou autres apparèils (y compris les amplificateurs) générant de la chaleur.
• N'utilisez que les apparèils supplémentaires/accessoires recommendés par Sennheiser.
• Confiez tous les travaux d'entretien à un personnel qualifié. Les travaux d'entretien doivent être effectués lorsque le produit a été endommagé, par exemple en cas de la pénetration de liquide ou d'objets dans le produit, d'une exposition du produit à la pluie ou à l'humidité, de fonctionnement incorrect ou de chute du produit.
• AVERTISSEMENT: N'utilisez pas le produit à proximité d'eau et ne l'exposez pas à la pluie ni à l'humidité en raison du risque de courts-circuits.

Utilisation conforme aux directives

L'utilisation de l'émetteur de poche SK 2000 conforme aux directives implique:

• que vous ayez lu cette notice et, en particulier, le cl « Consignes de sécurité importantes »,
• que vous n'utilisiez l'appareil que dans les conditions décrites dans la presente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de cette décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

L'émetteur de poche SK 2000

Cet émetteur de poche apparait à la série 2000. Cette série se compose d'équipements de transmission haute fréquence sans fil sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et comfortable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio.

Pointsfortsde la série2000:

Synthétiseurs PLL et microprocesseurs optimisés
- Système de réduction de bruit HDX
Transmission d'un signal pilote pour une fonction squelch sure
- Réception True Diversity
Largeur de bande de commutation jusqu'à 75 MHz
- Immunité elevée contre l'intermodulation et les interférences lors du fonctionnement multicanal

Domains d'application

L'émetteur de poche peut être combiné avec le récepteur fixe EM 2000 ou EM 2050. Ces récepteurs sont disponibles dans les mêmes variantes de plages de fréquences et possèdent le même système de banque de fréquences avec des fréquences préréglées. Grâce à ce préréglage :

• la mise en service d'un système de transmission est rapide et simple,
• plusieurs systèmes de transmission peuvent fonctionner simultanément sur les fréquences préréglées sans causeur d'interférence par intermodulation.

Emetterur Accessoires optionnels Récepteurs

SK 2000 • Micros cravates :

MKE 1, ME 102,
ME 104, ME 105*

• Micros serre-tête : HSP 2, HSP 4*
  Cable d'instrument: CI 1-4*

Récepteur EM 2000

Récepteur double EM 2050

• chacun équipé d'un connecteur audio spécial à 3 broches

Vue d'ensembles des microphones/cables d'instruments :

Microphone/câble d'instrument	Type Directivité
Micro cravate MKE 1	micro statique	○ omni
Micro cravate ME 102 cardioïde		○
Micro cravate ME 104 cardioïde		○
Micro cravate ME 105 super-cardioïde		○
Micro serre-tête HSP 2 omni		○
Micro serre-tête HSP 4 cardioïde		○
Câble d'instrument CI 1-4 --

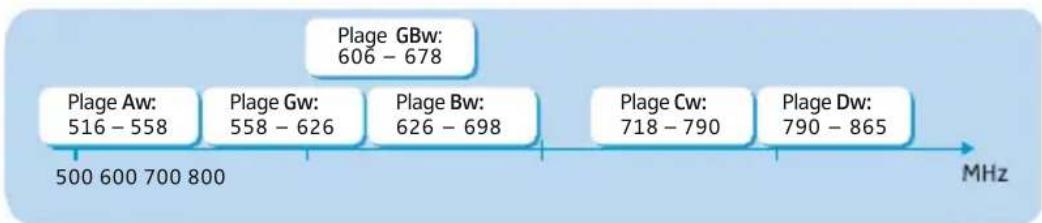

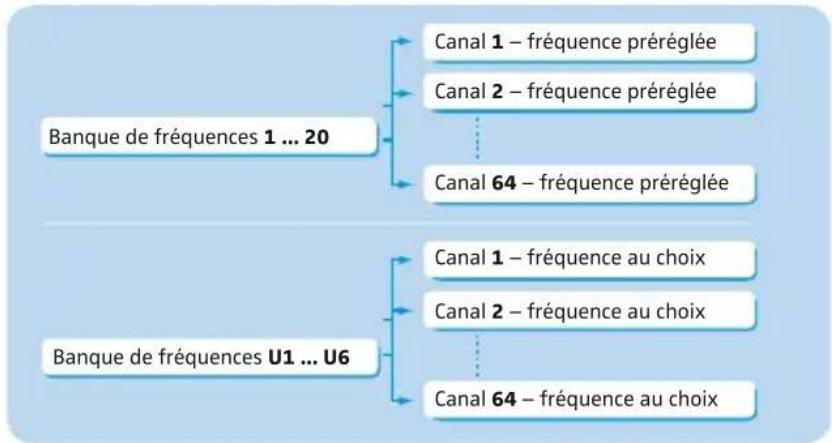

Le système de banque de fréquences

Six plages de fréquences avec respectivement jusqu'à 3.000 fréquences d'émission sont disponibles pour la transmission dans la bande UHF. L'émetteur de poche est disponible dans les varietantes de plages de fréquences suivantes:

Chaque plage de fréquence (Aw-Dw, Gw, GBw) offre 26 banques de fréquences avec respectivement jusqu'à 64 canaux :

Chacun des canaux dans les banques de fréquences « 1 » à « 20 » est assigné une fréquence fixe et prérégée (preset) en usine. Les fréquences préréglées (presets) au sein d'une banque de fréquences sont compatibles entre elles, c.à.d. exemples d'intermodulation. Ces fréquences ne peuvent pas être modifiées.

Pour une vue d'ensembles des fréquences préréglées (presets), veuillez vous référer au supplément de fréquences joint. Des versions mises à jour du supplément de fréquences peuvent être téléchargees depuis la fiche produit dédiée au SK 2000 sur www.sennheiser.com.

Les banques de fréquences « U1 » à « U6 » vous permettent de régler etémoriser des fréquences au besoin. Il se peut que ces fréquences ne soient pas exemples d'intermodulation.

Contenu

L'emballage contient les éléments suivants :

1 émetteur de poche SK 2000
2 piles 1,5 V (type AA)
1 notice d'emploi
1 supplément de fréquences
1 supplément « Obligations et restrictions concernant l'utilisation des microphones sans fil »

Vue d'ensemble du produit

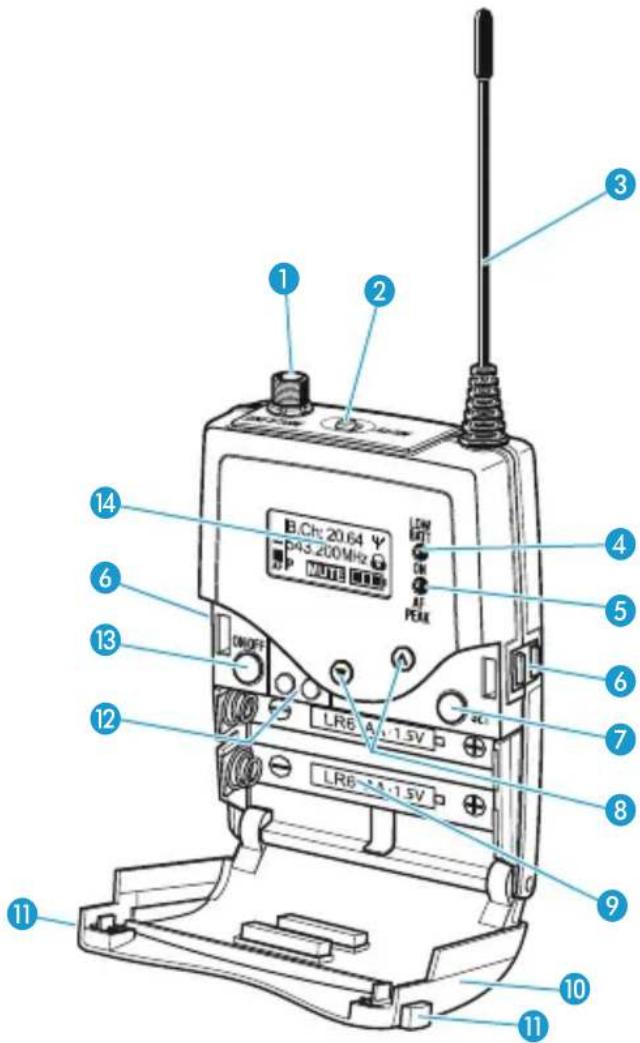

Vue d'ensemble de l'émetteur de poche SK 2000

1 Entre microphone/instruments (MIC/LINE), prise audio spéciale 3 pôles, verrouillable
2 Commutateur MUTE
3 Antenne
4 Témoin de fonctionnement et d'etat des piles, LED rouge (LED allumée = ON/LED clignotante = LOW BATT)
5 Témoin de saturation audio, LED jaune (LED allumée = AF PEAK)
6 Contacts de charge

7 Touche SET
8 Touche UP/DOWN ▲/
9 Compartiment à piles
10 Couvercle métallique du compartment à piles
11 Touches de déverrouillage
12 Interface infrarouge
13 Touche ON/OFF, avec fonction ESC (abandon)
14 Ecran dot matrix, rétro-éclaire en orange

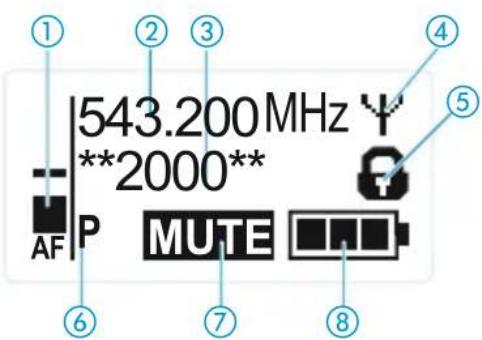

Vue d'ensembles des affichages

Après la mise en marche, l'écran de l'émetteur de poche affiche l'affichage standard « Fréquence/Nom ». Pour d'autres affichages standard, veuillez vous référer à la page 15. Le rétro-éclairage de l'écran est automatiquement réduit après env. 20 secondes.

Affichage Signification
① Niveau audio « AF »	Sensibilité de l'émetteur de poche avec fonction « peak hold ». En cas de saturation, l'affichage « AF » indique le niveau maximal et, en outre, la LED jaune AF PEAK 5 s'allume :
② Fréquence Fréquence d'émission actuelle
③ Nom Nom sélectionnable de l'émetteur de poche
④ Symbole d'émission Un signal radio est émis
⑤ Symbole d'activation du verrouillage des touches	Le verrouillage des touches est activé
⑥ « P » (signal pilote)	La transmission du signal pilote est activée
⑦ « MUTE »	L'entrée microphone/ligne est coupée
⑧ Etat des piles État de charge :
	env. 100% env. 70% env. 30% l'état de charge est critique, la LED rouge LOW BATT 4 clignote

Mise en service de l'émetteur de poche

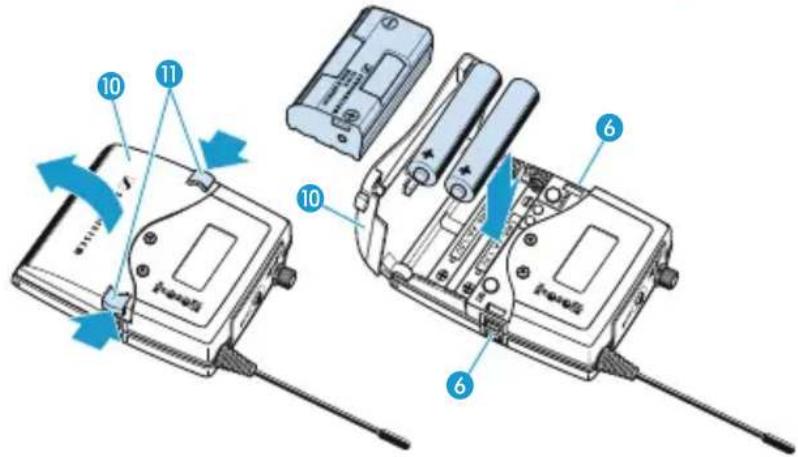

Insérez les piles/le pack accu

Vous pouvez alimenter l'émetteur de poche soit avec deux piles 1,5 V (type AA), soit avec le pack accu rechargeable Sennheiser BA 2015, soit avec l'adaptateur courant continu DC 2 (accessoires, consultez www.senn-heiser.com).

Enforcez les deux touches de déverrouillage dans le sens des flèches et ouvrez le couvercle du compartment à piles 10.

Insérez les deux piles/le pack accus comme indiqué sur l'illustration ci-dessus. Respectez la polarité lorsque vous insérez les piles/le pack accu.
Fermez le compartmente piles.

Le couvercle métallique 10 s'enclenche avec un click audible.

Charger le pack accu

Pour charger l'émetteur de poche avec le pack accu BA 2015 (accessoire, consultez www.sennheiser.com):
Insérez l'émetteur de poche dans le chargeur L 2015 (accessoire, consultez www.sennheiser.com).

Le chargeur L 2015 sert uniquement à recharger la combinaison pack accu BA 2015/émetteur de poche. Des piles standard (cellules primaires) ou des cellules accu ne sont pas chargées.

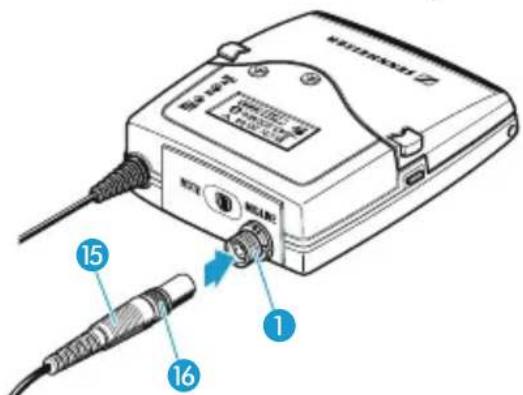

Raccorder un cable de microphone ou d'instrument

L'entrée audio accepte aussi bien les microphones statiques à polarisation permanente que les instruments de musique (par ex. une guitare). L'alimentation en CC pour les microphones statiques se fait par l'entrée audio MIC/LINE (prise audio spéciale 3 pôles).

Utilisez soit un microphone Sennheiser recommandié, soit le cable d'instrument Cl 1-4 (voir page 3).
Branchez le connecteur audio spécial du microphone Sennheiser ou du cable d'instrument dans la prise MIC/LINE 1.

Vissez I'écrou-raccord 16.

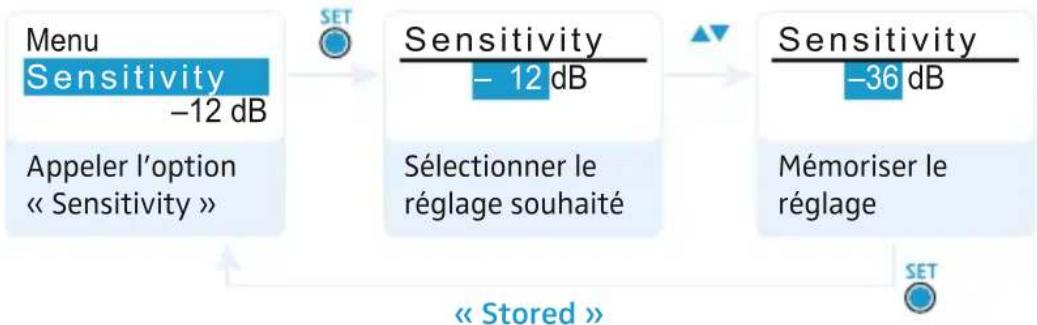

Dans le menu de commande (option « Sensitivity », réglez la sensibilité de l'entrée microphone/lique.

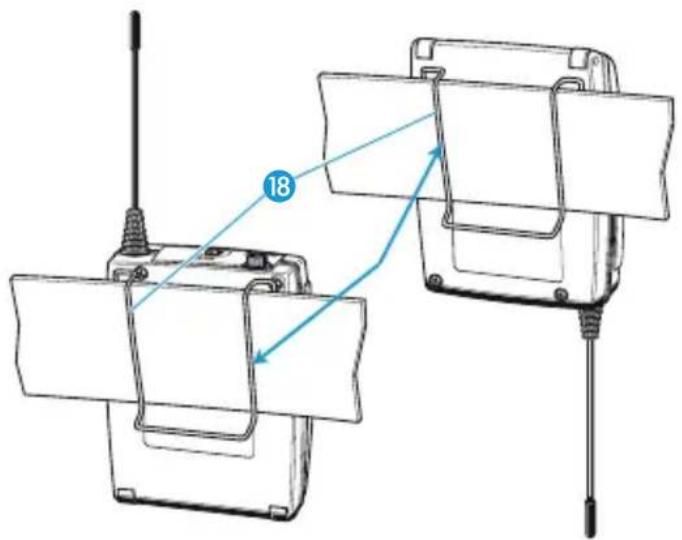

Fixer l'émetteur de poche aux vêtements

Vous pouvez utiliser l'étui ceinture ou le clip ceinture pour fixer l'émetteur de poche aux vêtements (par ex. à la ceinture).

Le clip est détachable afin que vous puissiez fixer l'émetteur de poche avec l'antenne pointant vers le bas. Pour ce faire, retirez le clip ceinture 18 de ses points de fixation et remettez-le en place après l'avoir tourné de 180^ .

Le clip ceinture 18 est sécurisé pour qu'il ne puisse pas se défaire accidentellement de ses points de fixation.

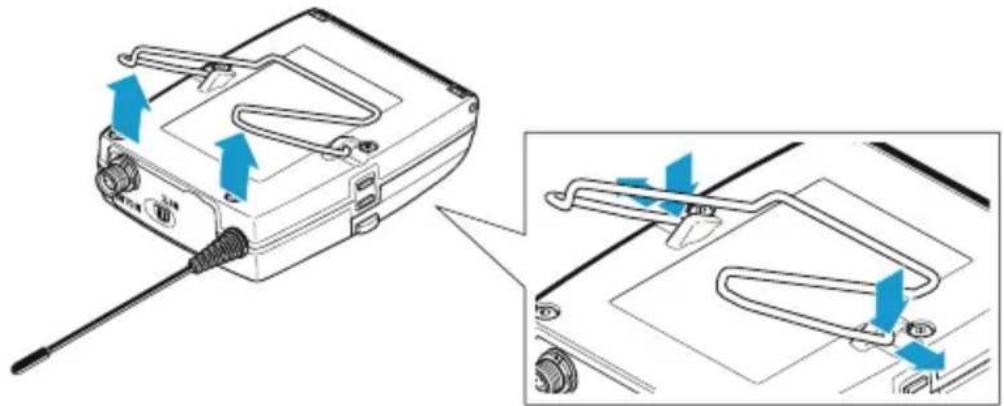

Pour détacher le clip ceinture :

Soulevez le clip ceinture comme indiqué sur l'illustration.

A l'un des points de fixation, poussez le clip ceinture vers le retirez-le du boîtier de l'émetteur.
Répétez pour l'autre côté.

Utilisation de l'émetteur de poche

Pour étabir une liaison radio, procédez comme suit :

1. Allumez l'émetteur de poche (voir la section suivante).
2. Allumez le récepteur (voir la notice d'emploi du récepteur). La liaison radio est établie le rétro-éclairage de l'écran du récepteur change de rouge en orange.

Il est indispensable d'observer les indications relatives à la selection de fréquences en page 20.

1. Si vous ne pouvez pas établier une liaison radio entre l'émetteur de poche et le récepteur, lisez le chapitre « Synchroniser l'émetteur de poche avec un récepteur » en page 20.

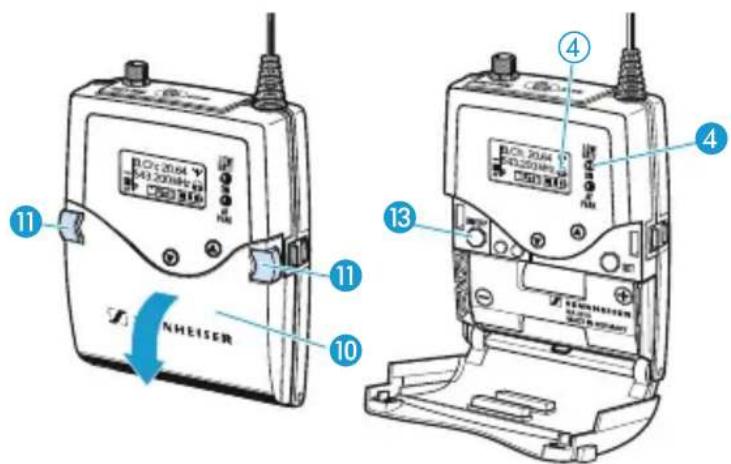

Allumer/eteindre l'émetteur de poche

Enforcez les deux touches de déverrouillage et ouvre le couvercle du compartment à piles.

Pour allumer l'émetteur de poche (fonctionnement « online »):

ON/OFF

Appuyez brievement sur la touche ON/OFF 13.

L'affichage standard « Fréquence/Nom » apparait sur l'écran. La LED rouge ON 4 s'allume et le symbole d'émission ④ est affché. L'émetteur de poche émet un signal radio.

Pour allumer l'émetteur de poche et désactiver le signal radio lors de l'allumage (fonctionnement « offline »):

ON/OFF

Appuyez sur la touche ON/OFF 13 et maintenez-la enfoncée jusqu'à ce que « RF Mute Off? » apparaisse sur l'écran.

Appuyez sur la touche UP/DOWN / .
« RF Mute On?» apparait sur l'écran.

Appuyez sur la touche SET.

La fréquence d'émission est affichée mais l'émetteur de poche n'émet pas de signal radio. Le symbole d'émission ④ n'est pas affché. Si la fonction « signal pilote » est activée sur l'émetteur de poche et le récepteur, l'écran du récepteur affiche « RF Mute » (rétro-éclairé en rouge) en alternance avec l'affichage standard.

Utilisez cette fonction afin d'économiser les piles/le pack accu ou de préparer l'émetteur de poche pour l'utilisation lors du fonctionnement « live » sans avoir à interférer avec les liaisons radio existantes.

Pour activer le signal radio :

ON/OFF

Appuyez sur la touche ON/OFF.

« RF Mute On? » apparait sur l'écran.

Appuyez sur la touche UP/DOWN / .

« RF Mute Off? » apparait sur l'écran.

Appuyez sur la touche SET.

Le signal radio est activé et le symbole d'émission ④ est affché de nouveau.

Pour éteindre l'émetteur de poche :

Si nécessaire, désactivez le verrouillage des touches (voir le chapitre suivant).

ON/OFF

Appuyez sur la touche ON/OFF 13 et maintenez-la enfoncée jusqu'à ce que « OFF » apparaissé sur l'écran. La LED rouge ON 4 et l'écran s'eteignent.

Dans le menu de commande, la touche ON/OFF 13 a une fonction ESC (abandon), c.à.d. vous abandonnez la saisie et returnez à l'affichage standard actuel.

Désactiver temporairement le verrouillage des touches

Dans l'option « Auto Lock », vous pouvez activer ou désactiver le verrouillage automatique des touches. Si le verrouillage des touches est activé, vous doivent le désactiver temporairement afin de pouvoir utiliser l'émetteur de poche :

Appuyez sur la touche SET ou sur la touche ON/OFF.

« Locked » apparait sur l'écran.

Appuyez sur la touche UP/DOWN ▲/▼.

« Unlock? » apparait sur l'écran.

SET

Appuyez sur la touche SET.

Le verrouillage des touches est temporairement désactivé.

• Si vous utilisez le menu de commande, le verrouillage des touches reste désactivé jusqu'à ce que vous quittiez le menu de commande.

• Si l'un des affichages standard est affché, le verrouillage des touches est activé automatiquement après 10 secondes.

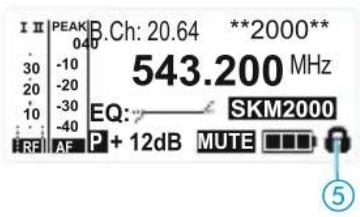

Le symbole du verrouillage des touches ⑤ clignote lors de l'activation automatique du verrouillage des touches.

Couper le signal audio ou désactiver le signal radio

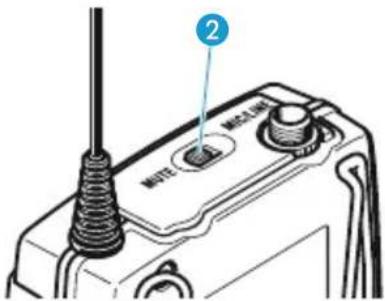

Le commutateur MUTE ② vous permet de couper le signal audio ou de désactiver le signal radio. Dans l'option « Mute Mode», vous pouvez régler la fonction souhaitation pour le commutateur MUTE ②.

Réglage	Placez le commutateur MUTE ② ...	Fonction
« AF On/Off »	... vers la gauche (position MUTE)	Couper le signal audio
	... vers la droite Réactiver le signal	audio
« RF On/Off »	... vers la gauche (position MUTE)	Désactiver le signal radio (fonctionnement « off line »)
	... vers la droite Activer le signal	radio (fonctionnement « on line »)
« Disabled »	Pas de fonction

Dans l'option « Mute Mode », Sélectionnez le réglage souhaïte.

Quittez le menu de commande.
Placez le commutateur MUTE 2 vers la gauche, dans la position MUTE. L'émetteur de poche réagit comme indiqué dans le tableau.

L'etat actuel de la fonction « mute» ou du signal radio est a l'écran de l'émetteur de poche. 13

Un affichage supplémentaire apparait sur I'ecran du recepteur si :

• la fonction « signal pilote » est activée sur l'émetteur de poche et le récepteur et si, en outre,
• cet affichage a ete activé dans l'option « Warnings » au niveau du recepteur (voir la notice d'emploi du recepteur).

Le signal audio est coupé

Ecran de I'émetteur: « MUTE » ⑦ est affché

Ecran du récepteur: « TX Mute» est affchéé*

• uniquely si activé au niveau du récepteur (voir ci-dessus)

Le signal audio est activé (la coupure est annulée)

Ecran de I'émetteur: « MUTE » ⑦ n'est pas affché

Ecran du recepteur : « TX Mute » n'est pas affché

Le signal radio est désactivé

Ecran de l'émetteur: Le symbole d'émission ④ n'est pas affché, « MUTE » ⑦ est affché

Ecran du récepteur: « RF Mute » est affché*

• uniquement si activé au niveau du récepteur (voir ci-dessus)

Le signal radio est activé

Ecran de I'emmetteur : Le symbole d'émission ④ est affiché

Ecran du recepteur : « RF Mute » n'est pas affché

Vous pouze également désactiver le signal radio lors de l'allumage. Pour plus d'informations, veuillesz vous reférer au chapitre intitulé « Allumer/éteindre l'émetteur de poche » en page 11.

En utilisant la touche ON/OFF, vous pouvez également activer/désactiver le signal radio lors du fonctionnement. Pour ceappuyez brievement sur la touche ON/OFF et précédez commedécrit en page 12.

Sélectionner un affichage standard

Appuyez sur la touche UP/DOWN / pour selectionner un affichage standard :

Contenu de l'affichage Affichage standard sélectionnable
543.200 MHz AF**2000** MUTE	« Fréquence/Nom »
B.Ch: 20.64 543.200 MHz AF MUTE	« Canal/Fréquence »
**2000** B.Ch: 20.64 AF MUTE	« Nom/Canal »

Utilisation du menu de commande

Les touches

Touché Fonction de la touche
Appuyer sur la touche ON/OFFON/OFF	• Allumer/étéindre l'émetteur de poche • Abandonner la saisie et returner à l'affichage standard actuel (fonction ESC) • Activer/désactiver le signal radio(fonction spéciale, voir page 13)
Appuyer sur la touche SETSET	• Passer de l'affichage standard actuel au menu de commande • Appeler une option • Acceder à un sous-menu • Mémoriser un réglage et returner au menu de commande
Appuyer sur la touche UP/DOWN ▲/▼▲	• Sélectionner un affichage standard • Passer à l'option précédente ou suivante • Modifier le réglage de l'option sélectionnée

Vue d'ensemble du menu de commande

Affichage Fonction	de l'options
Menu principal « Menu »
Sensitivity	Régler la sensibilité « AF »
Frequency Preset Régler la banque de fréquences et le canal
Name Affecter un nom de votrechoix à l'émetteur de poche
Auto Lock	Activer/désactiver le verrouillage automatique des touches
Advanced	Appeler le menu étendu « Advanced Menu »
Exit Quitter le menu de commande et returner à l'affichage standard actuel
Menu étendu « Advanced Menu »
Tune Régler les fréquences d'émission pour les banques de fréquences « U1 » à « U6 »
		Régler le canal et la fréquence d'émission pour les banques de fréquences « U1 » à « U6 »
Mute Mode	Régler le mode du commutateur MUTE ②
RF Power Régler la puissance d'émission
Cable Emulation Emuler les capacités des cables guitare
Pilot Tone Activer/désactiver la transmission du signal pilote
LCD Contrast Régler le contraste de l'écran
Reset Annuler les réglages effectuels dans le menu de commande
Software Revision Afficher la révision actuelle du logiciel
Exit	Quitter le menu étendu « Advanced Menu » et returner au menu principal

Utiliser le menu de commande

Si le verrouillage des touches de l'émetteur de poche est activé, vous doivent le désactiver afin de pouvoir utiliser le menu de commande (voir page 12).

Cette section décrit, à l'exemple de l'option « Sensitivity», la manière d'effectuer des réglages dans le menu de commande.

Passer d'un affichage standard au menu de commande

Appuyez sur la touche SET.

You passez de I'affichage standard actu el au menu principal.

La dernière option appelée est affichée.

Selectionner une option

Appuyez sur la touche UP/DOWN / pour selectionner l'option « Sensitivity »

Le réglage actuel de l'option sélectionnée est affiché :

Menu

Sensitivity

-12dB

Modifier etémoriser les réglages

SET

Appuyez sur la touche SET pour appeler l'option.

Appuyez sur la touche UP/DOWN / pour selectionner la sensibilité d'entrée souhaitée.

SET

Appuyez sur la touche SET pour mémoriser le réglage.

Annuler une saisie

ON/OFF

Appuyez sur la touche ON/OFF pour annuler une saisie. L'affichage standard actuel apparait sur l'écran.

Pour returner ensuite à la première option modifiée :

Appuyez autant de fois sur la touche SET jusqu'à ce que la dernière option modifiée apparaisse.

Quitteruneoption

Passez à l'option « Exit »

Menu Exit

Confirmez votre selection.
Vos returnez au niveau de menu supérieur ou vous quitterez le menu et returnez a l'affichage standard actuel.

Pour returner directement à l'affichage standard actuel :

ON/OFF

Appuyez sur la touche ON/OFF.

Synchroniser l'émetteur de poche avec un récepteur

Lors de la synchronisation de l'émetteur de poche avec un récepteur, veuillez observer les indications suivantes :

N'utilisez qu'un émetteur et un récepteur de la même plage de fréquences (voir la plaque signalétique de l'émetteur et du récepteur).
Veillez à utiliser des fréquences figurant dans le supplément de fréquences joint.
Veillez à utiliser des fréquences autorisées dans votre pays. Si nécessaire, demandez une licence d'émission auprès de l'autorité correspondante.

Synchroniser l'émetteur de poche avec un récepteur – fonctionnement individuel

A la livraison, l'émetteur et le récepteur sont déjà synchronisés l'un avec l'autre. Si vous ne pouvez pas étabir une liaison radio entre l'émetteur et le récepteur, vous devez synchroniser les canaux des apparêls.

Pour d'informations sur la synchronisation automatique de l'émetteur de poche avec le récepteur (fonctionnement individuel), veuillez vous reférer à la notice d'emploi de votre récepteur. Ces informations sont précédées du symbole syn.

Alternatively, you could use the canal sur l'émetteur de poche manuellement:

Veillez à régler l'émetteur de poche sur la même banque de fréquences et sur le même canal que le récepteur.

Si vous ne pouvez toujours pas étabir une liaison radio entre l'émetteur et le récepteur, lisez le chapitre « En cas d'anomalies » en page 21.

Synchroniser des émetteurs de poche avec des récep-teurs - fonctionnement multicanal

Les émetteurs de poche de la série 2000 permettent de réaliser avec des récepteurs de la série 2000 des liaisons radio pour des installations multicanal. Pour d'informations sur la synchronisation automatique des émetteurs de poche avec des récepteurs (fonctionnement multicanal), veuillez vous reférer à la notice d'emploi de votre récepteur. Pour plus d'informations sur le fonctionnement multicanal, visitez la fiche produit dédiée au SK 2000 sur www.sennheiser.com.

Nettoyage de l'émetteur de poche

ATTENTION! Les liquides peuvent endommager les composants électroniques de l'émetteur de poche!

Une infiltration de liquide dans le boîtier de l'appareil peut cause des courts-circuits et endommager les composants électroniques.

Eloignez tout type de liquide de I'emetteur de poche.
N'utilisez jamais de solvant ou de détergent.

Nettoyez de temps en temps l'émetteur de poche à l'aide d'un chiffon.

En cas d'anomalies

Problème Cause possible	Solution possible
L'émetteur de poche ne peut pas être utilisé, « Locked » apparait sur l'écran	Le verrouillage des touches est activé.	Désactivez le verrouillage des touches(voir page 12).
Pas d'indication de fonctionnement	Les piles sont usées ou le pack accu est déchargé.	Remplacez les piles ou rechargez le pack accu(voir page 8).
Pas de signal radio au niveau du récepteur	L'émetteur de poche et le récep-teur ne se trouvent pas sur le même canal.	Réglez l'émetteur de poche et le récepteur sur le même canal.
		Synchronisez l'émetteur de poche avec le récepteur(voir page 20).
	La portée de la liaison radio est dépassée.	Réduisez la distance entre l'émetteur de poche et les antennes réceptrices.
		Augmentez la puissance d'émission (option « RF Power »).
	Le signal radio est désactivé(« RF Mute »).	Activez le signal radio(voir page 13).
Signal radio présente, pas de signal audio, « MUTE » apparait sur l'écran	L'émetteur de poche est mis en sourdine (MUTE).	Désactivez la mise en sourdine (voir page 13).
	Le seul de squelch du récepteur est trop élevé.	Réduisez le seul du squelch du récepteur.
	L'émetteur de poche n'émet pas de signal pilote.	Activez ou désactivez la transmission du signal pilote sur l'émetteur de poche (option « Pilot Tone »).
Signal audio noyé dans le bruit de fond ou signal audio distordu	La sensibilité de l'émetteur de poche est trop faible/élevée.	Réglez correctement la sensibilité d'entrée (option « Sensitivity »).

Appelez votre partenaire Sennheiser si vous rencontres des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.

Pour trouver un revendeur Sennheiser dans votre pays, rendez-vous sur www.sennheiser.com, rubrique « Service & Support »

Caracteristiques techniques

Caracteristiques HF

Plage de fréquences 516-558, 558-626, 626-698, 718-790, 790-865, 606-678 MHz (Aw to Dw, Gw, GBw, voir page 4)

Fréquences d'émission jusqu'à 3.000 fréquences, réglables par pas de 25kHz

20 banques de fréquences avec respectivement jusqu'à 64 canaux prérégles en usine

6 banques de fréquences avec respectivement jusqu'à 64 canaux programmables au besoin

Largeur de bande jusqu'à 75 MHz de commutation

Excursion nominale/crente ± 24kHz / ± 48kHz

Stabilité de fréquence ≤ ±15 ppm

Puissance de sortie HF à 50 Ω commutable : typ. 10 mW (Low) typ. 30 mW (Standard) typ. 50 mW (High)

Squelch à signal pilote désactivable

Caracteristiques BF

Système de réduction de bruit Sennheiser HDX

Réponse en fréquence microphone : 80-18.000 Hz

Rapport signal/bruit (1 mV, excursion crête)

igne:25-18.000Hz

DHT ≤ 0,9%

≥ 120 dBA

Tension d'entrée max. (microphone/ligne)

3 Veff

Impedance d'entrée

microphone: 40k asymétrique

Plage de réglage de la sensibilité d'entrée

ligne:1 MΩ

60 dB, régrible par pas de 3 dB

Généralités

Plage de température - 10 °C à + 55 °C

Alimentation 2 piles (AA), 1,5 V

ou pack accu BA 2015

Tension nominale 2,4 V

Consummation :

• à tension nominale typ. 185 mA (30 mW)
• avec l'émetteur de poche ≤ 25 A étéint

Autonomie typ. 8 heures

Dimensions env. 82mm× 64mm× 24mm

Poids (avec piles) env. 160 g

Conformes aux normes

Europe:CEM EN 301489-1/-9

Radio EN 300422-1/-2

Sécurité EN 60065

EN 62311 (SAR)

Homologation pour

Canada:Industrie Canada CNR-123

IC:2099A-SK2000

limite à 698 MHz

Etats-Unis : FCC-Part 74

FCC-ID:DMOSK2000

limite à 698 MHz

Brochage des connecteurs

Connecteur audio spécial à 3 broches

Pin 1: signal audio et alimentation AB 5,2 V; résistance interne de 8,2k optimise pour les micros statiques prépolarisés Sennheiser

Pin 2: +5,2V pour guitare ou masse

Pin 3 et filetage : masse

SENNHEISER

Sennheiser electronic GmbH & Co. KG
