Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique directe
Résolution d'impression	203 dpi (8 points/mm)
Vitesse d'impression	Jusqu'à 152 mm/s
Largeur d'impression maximale	104 mm
Longueur d'étiquette maximale	1 000 mm
Connectivité	USB, Série, Ethernet, Bluetooth (selon modèle)
Capacité des supports	Rouleaux d'étiquettes jusqu'à 127 mm de diamètre
Poids	Environ 2,3 kg
Dimensions (L x P x H)	245 x 200 x 150 mm
Utilisation recommandée	Applications industrielles, logistique, et vente au détail
Maintenance	Nettoyage régulier des têtes d'impression et des rouleaux
Sécurité	Utiliser uniquement des accessoires et consommables recommandés par le fabricant
Garantie	1 an, pièces et main-d'œuvre
Informations supplémentaires	Compatible avec divers logiciels d'étiquetage et systèmes d'exploitation

FOIRE AUX QUESTIONS - 110PAX4 ZEBRA

Comment installer l'imprimante ZEBRA 110PAX4 ?

Pour installer l'imprimante ZEBRA 110PAX4, suivez ces étapes : 1. Déballez l'imprimante et placez-la sur une surface plane. 2. Branchez le câble d'alimentation et allumez l'imprimante. 3. Connectez l'imprimante à votre ordinateur via le port USB ou le port série. 4. Installez les drivers fournis avec l'imprimante en suivant les instructions à l'écran.

Comment changer le rouleau de étiquettes ?

Pour changer le rouleau d'étiquettes, ouvrez le couvercle de l'imprimante, retirez le rouleau vide en tirant sur les supports, placez le nouveau rouleau en veillant à respecter le sens de déroulement, puis refermez le couvercle.

Que faire si l'imprimante ne répond pas ?

Si l'imprimante ne répond pas, vérifiez que l'alimentation est correctement branchée et que le câble de connexion est en bon état. Assurez-vous également que l'imprimante est sélectionnée comme imprimante par défaut sur votre ordinateur. Redémarrez l'imprimante si nécessaire.

Comment résoudre un bourrage papier ?

Pour résoudre un bourrage papier, éteignez l'imprimante et ouvrez le couvercle. Retirez délicatement le papier coincé, en veillant à ne pas déchirer l'étiquette. Refermez le couvercle et rallumez l'imprimante.

Comment ajuster la qualité d'impression ?

Pour ajuster la qualité d'impression, accédez aux paramètres de l'imprimante via le logiciel installé sur votre ordinateur. Vous pouvez modifier la résolution, la vitesse d'impression et d'autres paramètres relatifs à la qualité. Testez les modifications en imprimant une étiquette de test.

Où puis-je trouver des drivers pour l'imprimante ZEBRA 110PAX4 ?

Les drivers pour l'imprimante ZEBRA 110PAX4 peuvent être téléchargés sur le site officiel de Zebra Technologies, dans la section 'Support' ou 'Téléchargements'.

Comment nettoyer l'imprimante ?

Pour nettoyer l'imprimante, éteignez-la et débranchez-la. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour l'intérieur, utilisez un coton-tige imbibé d'alcool isopropylique pour nettoyer la tête d'impression et les rouleaux. Assurez-vous que tout soit sec avant de rebrancher l'imprimante.

Que faire si les étiquettes ne s'impriment pas correctement ?

Si les étiquettes ne s'impriment pas correctement, vérifiez que le bon type d'étiquettes est sélectionné dans les paramètres de l'imprimante. Assurez-vous également que le rouleau est installé correctement et que la tête d'impression est propre.

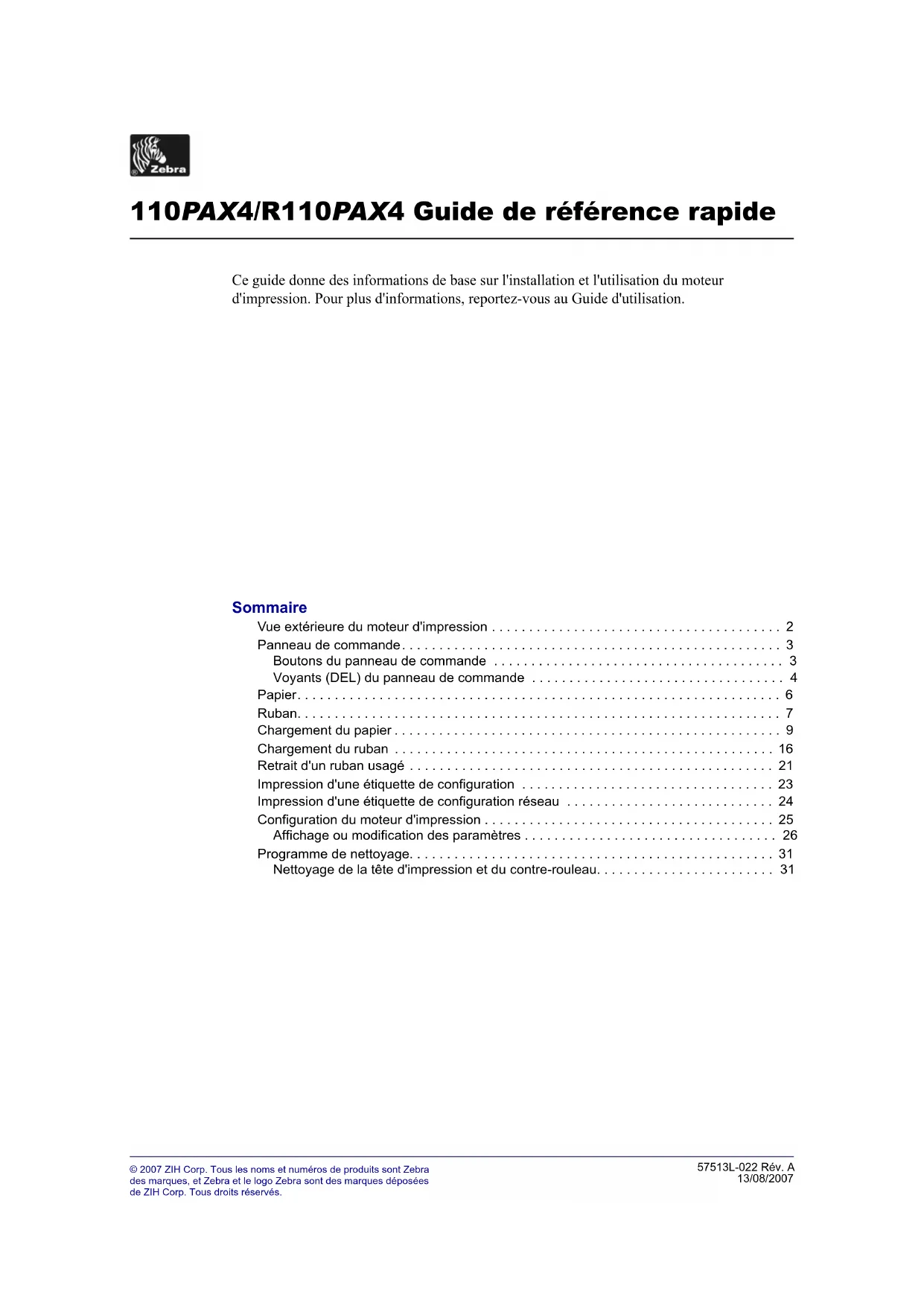

MODE D'EMPLOI 110PAX4 ZEBRA

• © 2007 ZIH Corp. Tous les noms et numéros de produits sont Zebra des marques, et Zebra et le logo Zebra sont des marques déposées de ZIH Corp. Tous droits réservés. 57513L-022 Rév. A 13/08/2007 110PA X 4/R110PA X4 Guide de référence rapide Ce guide donne des informations de base sur l'installation et l'utilisation du moteur d'impression. Pour plus d'informations, reportez-vous au Guide d'utilisation. Sommaire Vue extérieure du moteur d'impression p. 2
• Panneau de commande p. 3
• Boutons du panneau de commande p. 3
• Voyants (DEL) du panneau de commande p. 4
• Papier p. 6
• Ruban p. 7
• Chargement du papier p. 9
• Chargement du ruban p. 16
• Retrait d'un ruban usagé p. 21
• Impression d'une étiquette de configuration p. 23
• Impression d'une étiquette de configuration réseau p. 24
• Configuration du moteur d'impression p. 25
• Affichage ou modification des paramètres p. 26
• Programme de nettoyage p. 31

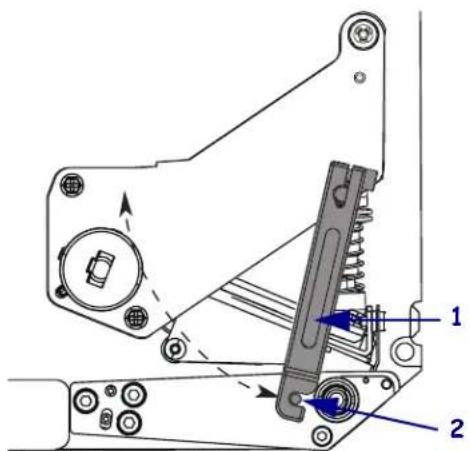

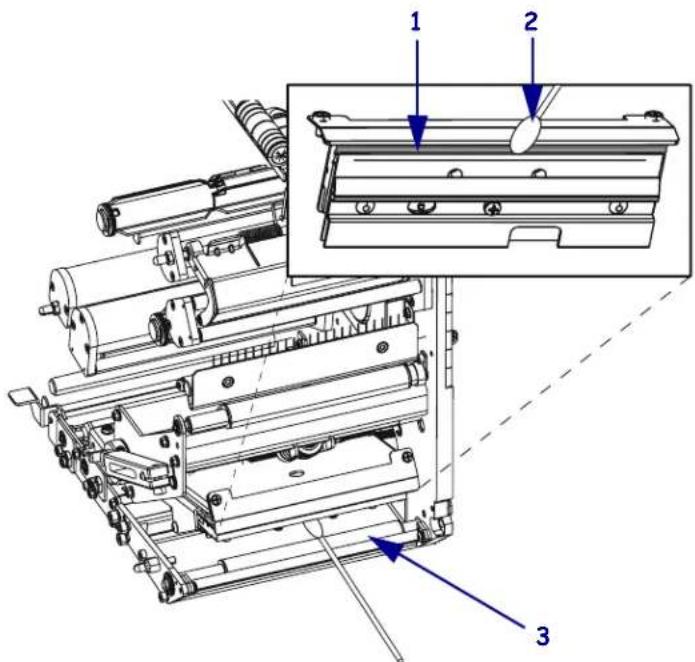

• Nettoyage de la tête d'impression et du contre-rouleau 0PAX4/R110PAX4 Guide de référence rapide Vue extérieure du moteur d'impression p. 3111

57513L-022 Rév. A 110PAX4/R110PAX 4 Guide de référence rapide 13/08/2007 Vue extérieure du moteur d'impression Les moteurs d'impression sont proposés dans une orientation pour droitier (le papier est alimenté de la gauche vers la droite, Figure 1) ou gaucher (le papier est alimenté de la droite vers la gauche, Figure 2). Figure 1 • Moteur d'impression dans une orientation pour droitier (RH) Figure 2 • Moteur d'impression dans une orientation pour gaucher (LH)

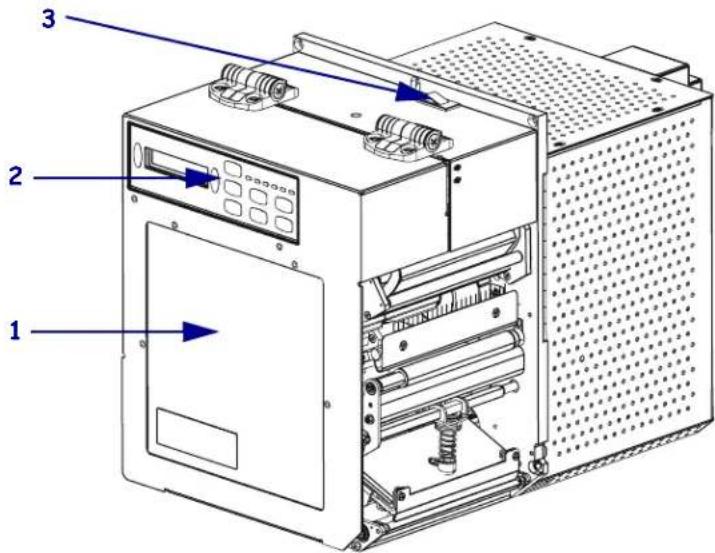

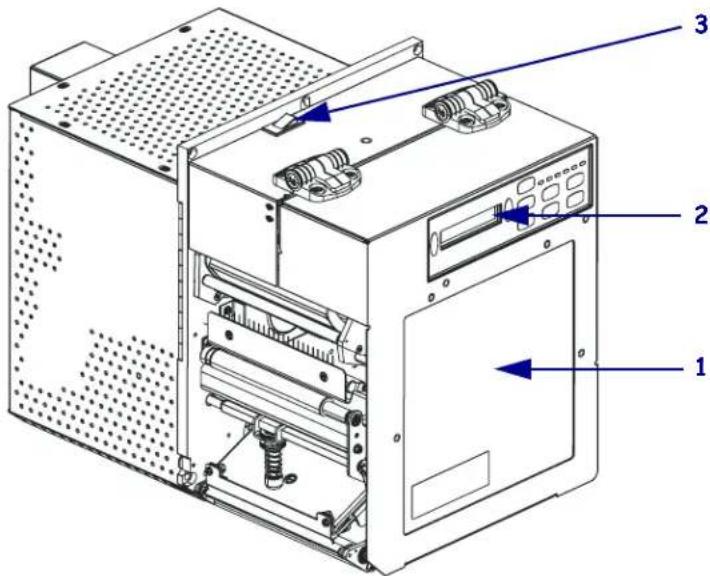

Panneau d'accès aux supports

Interrupteur d'alimentation

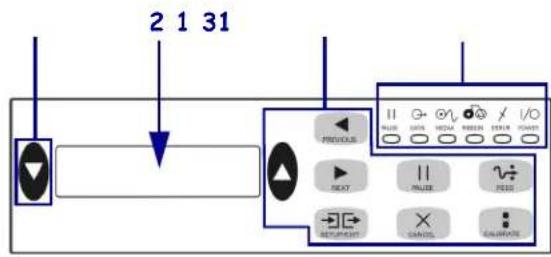

110PAX4/R110PAX4 Guide de référence rapidePanneau de commande 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Panneau de commande Les commandes et les voyants du moteur d'impression se trouvent sur le panneau de commande (Figure 3). Figure 3 • Panneau de commande Boutons du panneau de commande Les boutons du panneau de commande sont indiqués dans le Tableau 1.

Tableau 1 • Boutons du panneau de commande Bouton Description/Fonction FEED (Avance) Fait avancer une étiquette vierge.

• Si le moteur d'impression est inactif ou en pause, l'étiquette est alimentée immédiatement.

• Si le moteur d'impression effectue une impression, l'étiquette est alimentée lorsque l'impression du lot en cours est terminée. PAUSE Arrête et redémarre le processus d'impression, ou supprime les messages d'erreur et efface l'écran LCD. Si une étiquette est en cours d'impression, l'opération se termine avant l'arrêt de la procédure d'impression. Lorsque le moteur d'impression est en pause, le voyant PAUSE est ALLUMÉ. CANCEL (Annuler) Le bouton CANCEL (Annuler) fonctionne uniquement en mode Pause. L'activation du bouton CANCEL (Annuler) a les effets suivants :
• Le format d'étiquette en cours d'impression est annulé.

• Si aucun format d'étiquette n'est en cours d'impression, le format suivant à imprimer est annulé.

• Si aucun format d'étiquette n'est en attente d'impression, la fonction CANCEL (Annuler) est ignorée. Pour vider intégralement la mémoire du format d'étiquette, appuyez sur la touche CANCEL (Annuler) et maintenez-la enfoncée jusqu'à ce que le voyant DATA (Données) s'éteigne.110PAX4/R110PAX4 Guide de référence rapidePanneau de commande

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Voyants (DEL) du panneau de commande Les voyants du panneau de commande sont décrits dans le Tableau 2. CALIBRATE (Calibrer) Le bouton CALIBRATE (Calibrer) fonctionne uniquement en mode PAUSE. Appuyez sur CALIBRATE (Calibrer) pour recalibrer la longueur de papier appropriée, régler le type de papier (continu/non continu) et régler la méthode d'impression (thermique directe/transfert thermique). TOUCHES OVALES NOIRES Les deux touches ovales noires permettent de remplacer les valeurs de paramètre pour un paramètre affiché sur l'afficheur. Elles sont généralement utilisées pour augmenter ou réduire une valeur, répondre par l'affirmative ou la négative, indiquer ACTIVÉ ou DESACTIVÉ et faire défiler les sélections possibles. PREVIOUS (Précédent) Affiche le paramètre précédent. NEXT (Suivant) Affiche le paramètre suivant. SETUP/EXIT (Configurer/ Quitter) Active et désactive le mode Configuration. Tableau 1 • Boutons du panneau de commande (Suite) Bouton Description/Fonction Tableau 2 • Voyants du panneau de commande Voyant Éteint Allumé Clignotant POWER (Alimentation) (Vert) Moteur d'impression arrêté ou hors tension. Le commutateur de marche/arrêt est en position de marche ou le moteur d'impression est sous tension.

PAUSE (Jaune) Fonctionnement normal. Indique l'une des situations suivantes :

• L'impression est interrompue (erreur de tête, de ruban ou de papier détectée). Un autre voyant est généralement allumé.

• Le bouton PAUSE a été activé.

• Une pause a été demandée depuis le port applicateur.

• Une pause incluse dans le format d'étiquette a été reçue.

DATA (Données) (Vert) Aucune donnée n'est reçue ni traitée. Traitement ou impression de données en cours. Aucune donnée n'est reçue. Le moteur d'impression reçoit des données de l'ordinateur hôte ou lui envoie des informations d'état.5 110PAX4/R110PAX4 Guide de référence rapide Panneau de commande 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A MEDIA (Papier) (Jaune) Fonctionnement normal. Papier chargé correctement. Fin de papier. (L'impression est interrompue, un message d'erreur s'affiche et le voyant PAUSE est allumé).

RIBBON (Ruban) (Jaune) Fonctionnement normal. Ruban chargé correctement. Ruban enfilé (moteur d'impression en mode thermique direct) ou aucun ruban n'est chargé (moteur en mode de transfert thermique). L'impression est interrompue, un message d'erreur s'affiche et le voyant PAUSE est allumé.

ERROR (Erreur) (Orange) Aucune erreur d'impression. — Erreur d'impression. Consultez l'écran LCD pour connaître l'état du moteur d'impression. Tableau 2 • Voyants du panneau de commande Voyant Éteint Allumé Clignotant110PAX4/R110PAX4 Guide de référence rapide Papier

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Papier Le moteur d'impression peut utiliser divers types de papier (Tableau 3). Tableau 3 • Types de papier Type de papier Aspect Description Rouleau non continu Le support est enroulé sur une âme. Les étiquettes individuelles sont séparées par un espace, une encoche, un trou ou une marque noire, qui vous permet de déterminer la fin d'une étiquette et le début de la suivante. Lorsque vous utilisez un papier doté de trous ou d'encoches, positionnez la cellule papier directement sur un trou ou une encoche. Rouleau continu Le papier est enroulé sur une âme ; il ne présente aucun espace, encoche, trou ou marque noire. Il est ainsi possible d'imprimer l'image à n'importe quel emplacement de l'étiquette. Papier à pliage paravent Le papier est plié selon un motif en zigzag. RFID Support "intelligent " (réservé aux moteurs d'impression compatibles RFID uniquement) À chaque étiquette correspondent une puce d'identification avec onde radio-fréquence (RFID) et incrustation d'antenne intégrées entre l'étiquette et son support. Le support utilise les mêmes produits et adhésifs que les étiquettes non RFID. Le motif du transpondeur (qui varie en fonction du constructeur) est visible à travers l'étiquette.7 110PAX4/R110PAX4 Guide de référence rapideRuban 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Ruban Le ruban est une fine pellicule dont une face est enduite de cire ou de résine, qui est transférée sur le support dans le cadre d'un processus de transfert thermique. Quand utiliser un ruban Contrairement aux papiers à transfert thermique qui exigent un ruban, les papiers thermiques directs n'en nécessitent pas. Pour déterminer si vous devez utiliser un ruban avec un papier spécifique, effectuez un test de grattage du papier. Pour effectuer un test de grattage du papier, procédez comme suit :

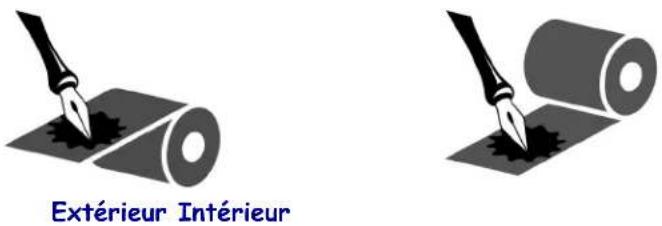

1. Grattez avec l'ongle la surface d'impression du papier.

2. Une marque noire apparaît-elle sur le papier ?

Face enduite du ruban Le ruban peut être enroulé avec la face encrée orientée vers l'intérieur ou l'extérieur (Figure 4). Ce moteur d'impression peut uniquement utiliser un ruban dont la face encrée est orientée vers l'extérieur. Figure 4 • Ruban avec la face enduite orientée vers l'extérieur ou l'intérieur Pour déterminer la face encrée d'un ruban, procédez comme suit : 1. Décollez une étiquette de son support.2. Appuyez un coin du côté adhésif sur la surface extérieure du rouleau de ruban.3. Décollez l'étiquette du ruban.Si une marque noire... Le papier est de type... N'apparaît pas sur le papier Transfert thermique. Un ruban est nécessaire. Apparaît sur le papier Thermique direct. Aucun ruban n'est requis. Vous pouvez cependant utiliser un ruban pour protéger la tête d'impression des risques d'abrasion avec le papier. Extérieur Intérieur110PAX4/R110PAX4 Guide de référence rapide Ruban

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

4. Observez les résultats. Des paillettes ou des particules d'encre provenant du ruban

adhèrent-elles à l'étiquette ? Si l'encre du ruban... Alors... A adhéré à l'étiquette Le ruban est enduit sur la face extérieure. N'a pas adhéré àl'étiquette Le ruban est enduit sur la face intérieure. Pour confirmer ce point, répétez le test sur la face intérieure du rouleau de ruban.9 110PAX4/R110PAX4 Guide de référence rapide Chargement du papier 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Chargement du papier La Figure 5 identifie les composants d'alimentation du papier pour un moteur d'impression dans une orientation pour droitier. Ces composants sont inversés dans une orientation pour gaucher. La Figure 6 à la page 10 illustre ces deux moteurs d'impression avec le support chargé. Figure 5 • Composants requis pour le chargement du papier (pour droitier)

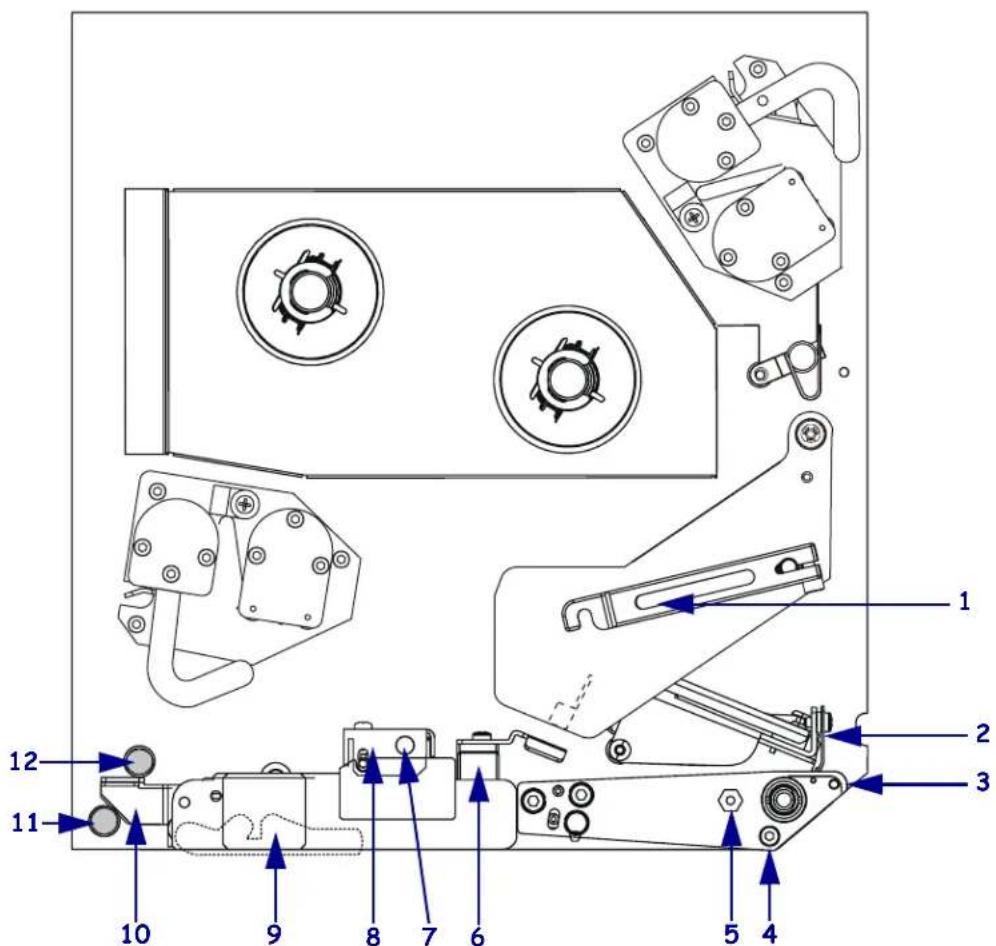

Verrou de la tête d'impression

Bouton de libération du rouleau entraîneur

Barre de prédécollage

Ensemble de rouleau de prédécollage

Rouleau inférieur de support

Verrou du rouleau de prédécollage

Goujon de blocage de la tête d'impression

Support de guide inférieur

Support de guide supérieur

10110PAX4/R110PAX4 Guide de référence rapide Chargement du papier

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Figure 6 • Support chargé Pour gaucher Pour droitier Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en contact avec la tête d'impression ou toute autre partie de l'imprimante.11 110PAX4/R110PAX4 Guide de référence rapideChargement du papier 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Pour charger le papier, procédez comme suit :

1. Chargez le papier sur le dévidoir de papier de l'applicateur (reportez-vous au guide

d'utilisation de l'applicateur).

2. Ouvrez le panneau d'accès aux supports.

3. Reportez-vous à la Figure 7. Appuyez sur le bouton de libération du rouleau entraîneur

pour permettre à ce dernier de pivoter vers le haut. Figure 7 • Ouverture du rouleau entraîneur

4. Reportez-vous à la Figure 8. Faites glisser complètement le guide de bord extérieur de

papier. Figure 8 • Glissement du guide de bord extérieur de papier

Bouton de libération du rouleau entraîneur

Guide de bord extérieur de papier

1110PAX4/R110PAX4 Guide de référence rapideChargement du papier

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

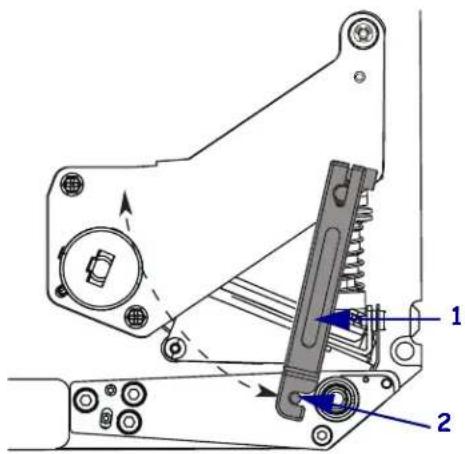

5. Reportez-vous à la Figure 9. Ouvrez la tête d'impression en décrochant son goujon de

blocage. Figure 9 • Ouverture de la tête d'impression Attention • La tête d'impression peut être très chaude et elle risque de causer des brûlures graves. Attendez qu'elle refroidisse.

Verrou de la tête d'impression

110PAX4/R110PAX4 Guide de référence rapide Chargement du papier 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A

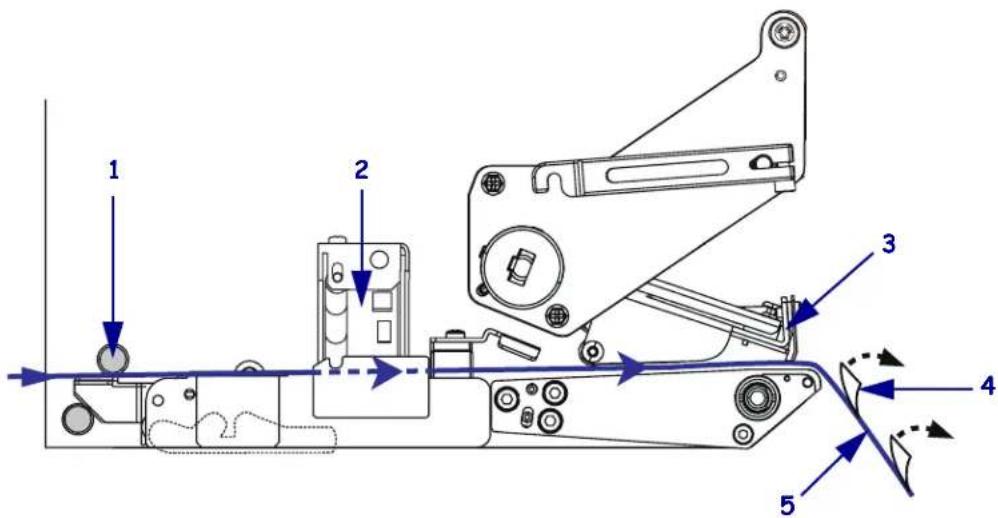

6. Reportez-vous à la Figure 10. Enfilez le papier sous le support de guide supérieur,

au-dessous de l'ensemble rouleau entraîneur et sous la tête d'impression.

7. Reportez-vous à la Figure 10. 75 cm environ de papier doit dépasser de la barre de

prédécollage. Décollez les étiquettes du papier qui dépasse et jetez-les. Figure 10 • Enfilage du papier

Support de guide supérieur

5110PAX4/R110PAX4 Guide de référence rapide Chargement du papier

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

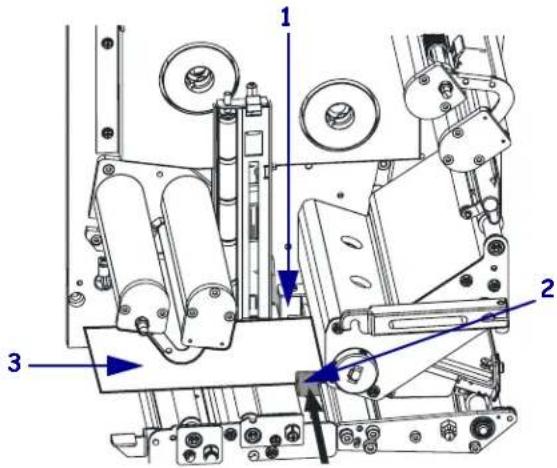

8. Reportez-vous à la Figure 11. Positionnez le papier de façon à l'aligner sur le guide de

bord intérieur du papier (il ne doit que toucher ce bord).

9. Reportez-vous à la Figure 11. Positionnez le guide de bord extérieur de papier de façon à

ce qu'il ne fasse que toucher ce bord. Figure 11 • Ajustement du guide de bord extérieur de papier

10. Reportez-vous à la Figure 7 à la page 11. Appuyez sur le rouleau entraîneur jusqu'à ce

qu'il se verrouille en position fermée.

11. Reportez-vous à la Figure 9 à la page 12. Refermez la tête d'impression en faisant pivoter

son verrou jusqu'à ce qu'il s'accroche sur le goujon de blocage.

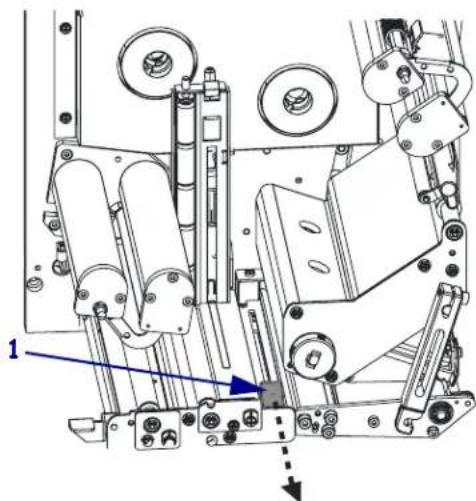

12. Reportez-vous à la Figure 12. Relevez le verrou du rouleau de prédécollage de façon à ce

que ce dernier pivote vers le bas. Figure 12 • Libération du rouleau de prédécollage

Guide de bord intérieur de papier

Guide de bord extérieur de papier

Verrou du rouleau de prédécollage

Ensemble de rouleau de prédécollage

110PAX4/R110PAX4 Guide de référence rapide Chargement du papier 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A

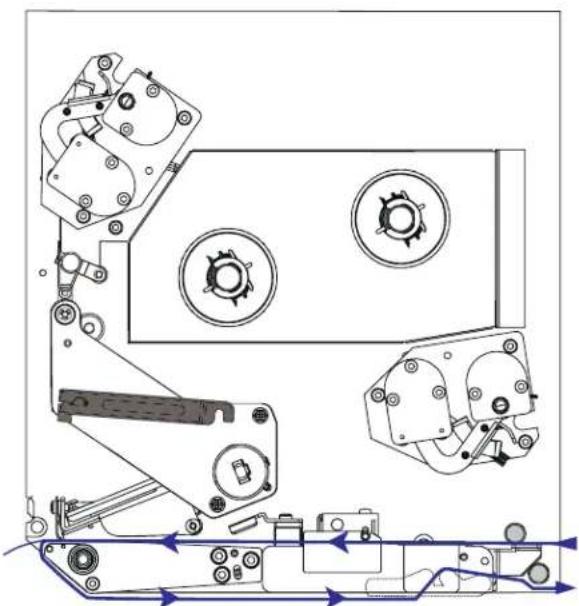

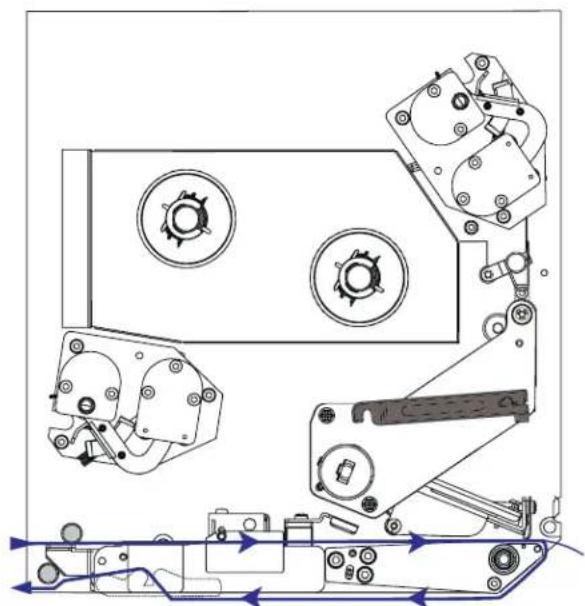

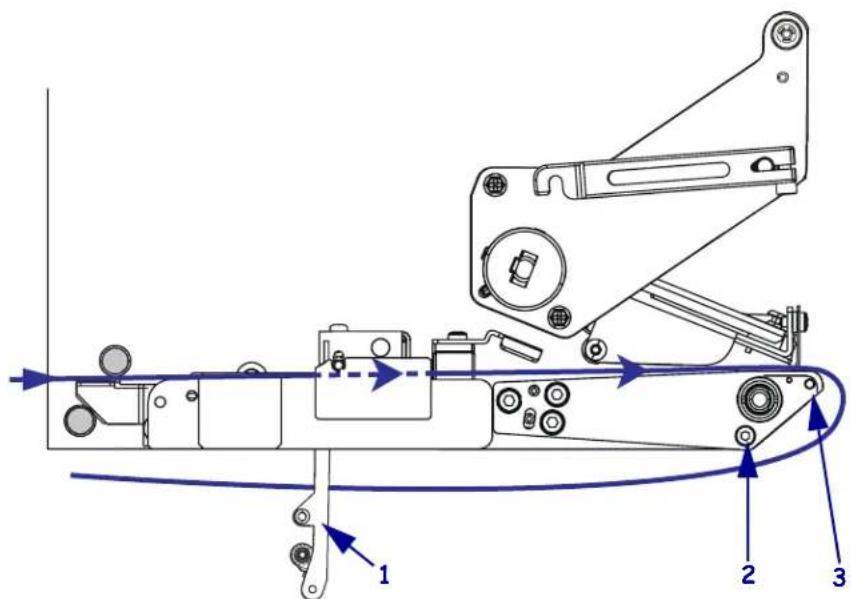

13. Reportez-vous à la Figure 13. Enfilez le support d'étiquettes autour de la barre de

prédécollage, sous le rouleau inférieur de support et au travers de l'ensemble de rouleau de prédécollage. Figure 13 • Enfilage du support d'étiquettes

14. Reportez-vous à la Figure 14. Faites pivoter l'ensemble de rouleau de prédécollage vers le

haut jusqu'à ce qu'il se verrouille en position fermée. Figure 14 • Ensemble de rouleau de prédécollage fermé

15. Reportez-vous à la Figure 13. Enfilez le support d'étiquettes sous le support de guide

inférieur et autour du mandrin récupérateur de l'applicateur (reportez-vous au guide d'utilisation de l'applicateur).

16. Refermez le panneau d'accès aux supports.

Remarque • Si l'applicateur est équipé d'un tube à air, faites passer le support d'étiquettes entre ce tube et la barre de prédécollage. N'enfilez pas le support par-dessus ce tube.

Barre de prédécollage

Rouleau inférieur de support

Ensemble de rouleau de prédécollage

3110PAX4/R110PAX4 Guide de référence rapide Chargement du ruban

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Chargement du ruban Utilisez un ruban avec un support à transfert thermique (voir Ruban à la page 7). La face encrée du ruban doit être orientée vers l'extérieur et le ruban doit être plus large que le papier. Si le ruban est plus étroit que le papier, la tête d'impression n'est pas protégée et elle peut subir une usure prématurée. La Figure 15 identifie les composants du système de ruban placés à l'intérieur du compartiment papier d'un moteur d'impression dans une orientation pour droitier. Ces composants sont inversés dans une orientation pour gaucher. La Figure 16 à la page 17 illustre le moteur d'impression avec le ruban chargé. Figure 15 • Composants nécessaires pour le chargement du ruban

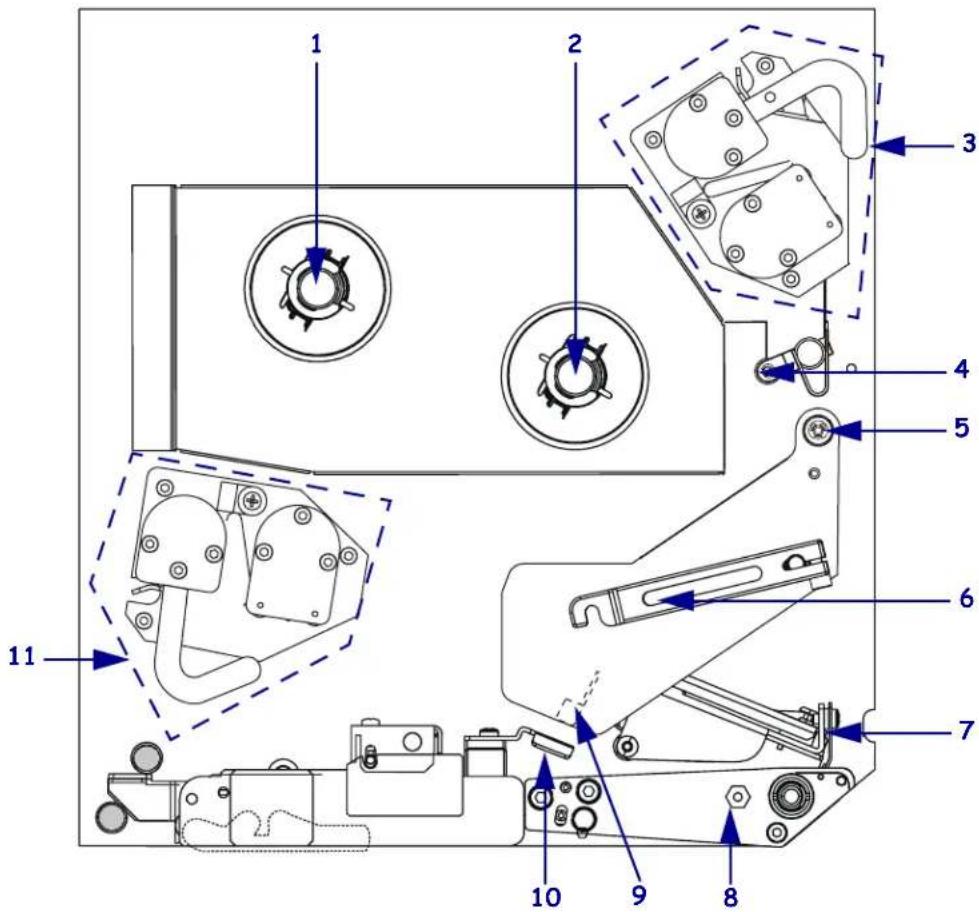

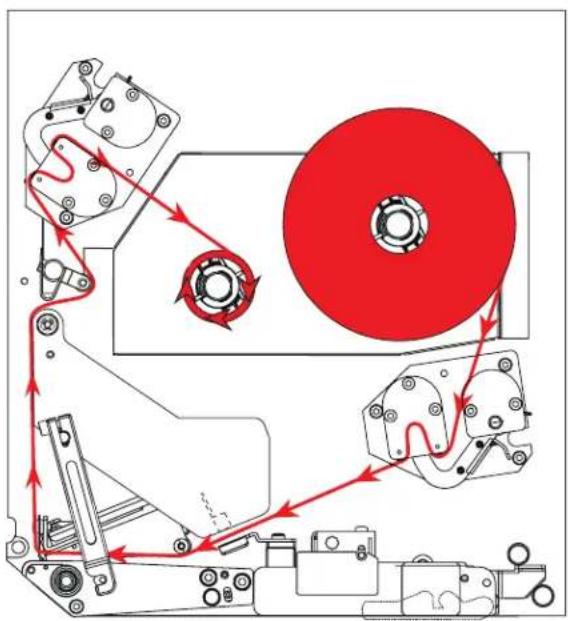

Axe du rouleau de ruban

Mandrin récupérateur du ruban

Rouleau danseur supérieur

Rouleau compensateur

Réflecteur de la cellule ruban

Rouleau danseur inférieur

Verrou de la tête d'impression

110PAX4/R110PAX4 Guide de référence rapideChargement du ruban 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Figure 16 • Ruban chargé Pour charger le ruban, procédez comme suit :

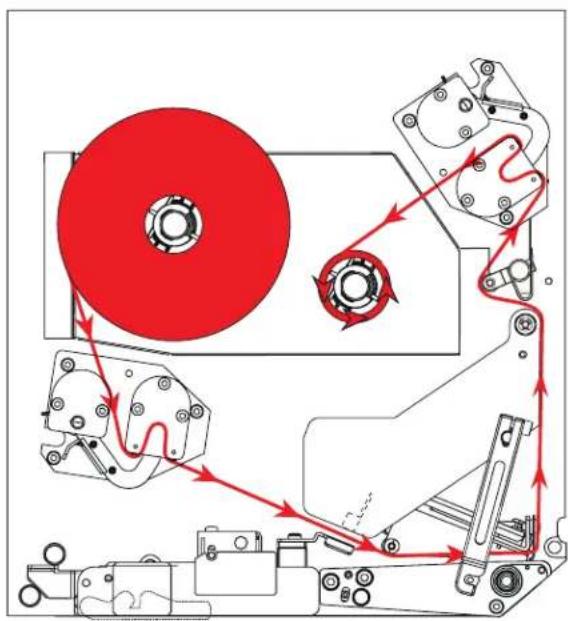

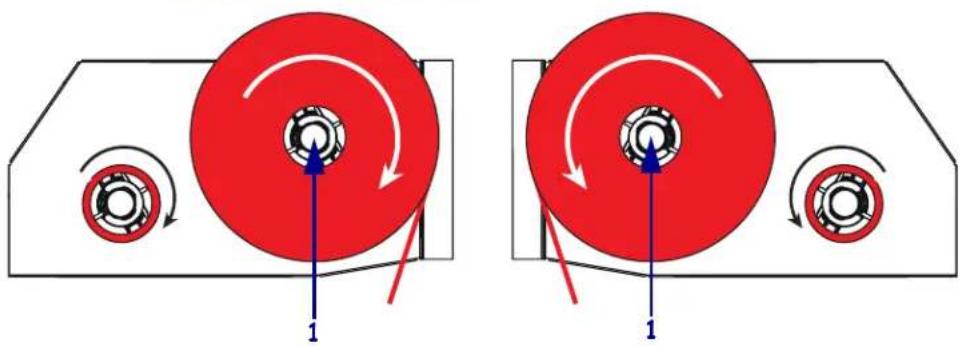

1. Reportez-vous à la Figure 17. Montez le rouleau de ruban sur son axe en suivant

l'illustration, puis enfoncez-le jusqu'à ce qu'il soit bien en place dans le moteur d'impression. Pour gaucher Pour droitier Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en contact avec la tête d'impression ou toute autre partie de l'imprimante.110PAX4/R110PAX4 Guide de référence rapide Chargement du ruban

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Figure 17 • Installation du ruban sur son axe

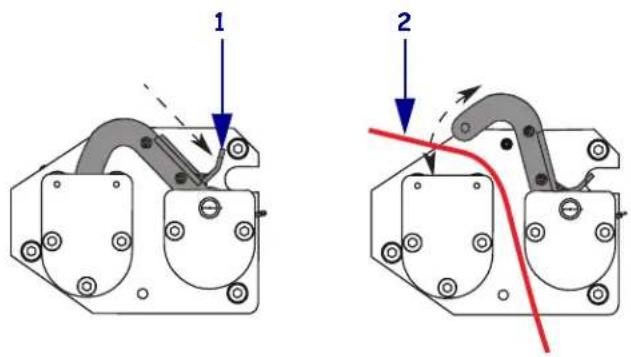

2. Reportez-vous à la Figure 18. Sur le rouleau danseur inférieur, appuyez sur les languettes

d'ouverture et faites pivoter le bras du rouleau danseur d'alimentation en ruban pour l'ouvrir.

3. Reportez-vous à la Figure 18. Enfilez avec attention le ruban dans le rouleau danseur

inférieur, puis relâchez lentement le bras du rouleau danseur d'alimentation en ruban. Figure 18 • Ouverture d'un rouleau danseur Pour gaucher Pour droitier

Axe du rouleau de ruban avec papier

Languettes d'ouverture

110PAX4/R110PAX4 Guide de référence rapide Chargement du ruban 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A

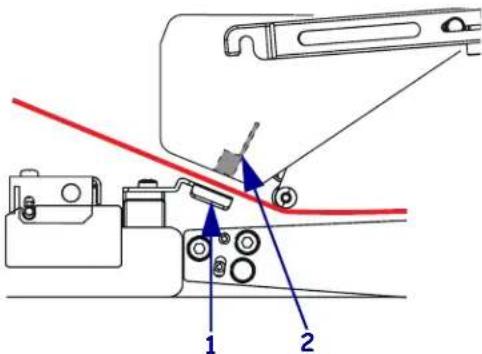

4. Reportez-vous à la Figure 19. Enfilez le ruban entre la cellule ruban et son réflecteur.

Figure 19 • Cellule ruban

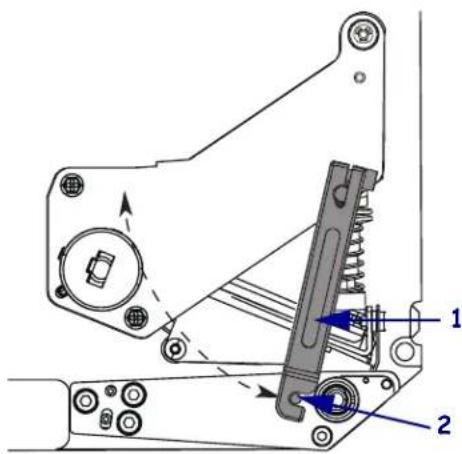

5. Reportez-vous à la Figure 20. Ouvrez la tête d'impression en décrochant son goujon de

blocage. Figure 20 • Ouverture de la tête d'impression

Réflecteur de la cellule ruban

Verrou de la tête d'impression

2110PAX4/R110PAX4 Guide de référence rapideChargement du ruban

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

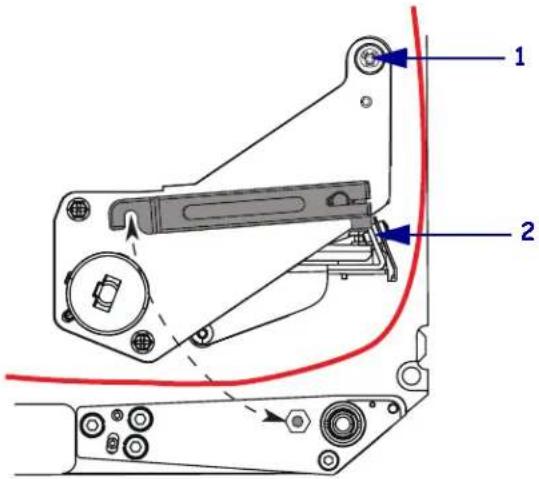

6. Reportez-vous à la Figure 21. Enfilez le ruban sous la tête d'impression, puis vers le haut

dans la direction du rouleau auxiliaire. Figure 21 • Enfilage du ruban sous la tête d'impression

7. Reportez-vous à la Figure 22. Enfilez le ruban sur le rouleau auxiliaire et autour de l'âme,

puis vers le haut dans la direction du rouleau danseur supérieur. Figure 22 • Enfilage du ruban autour des rouleaux Attention • La tête d'impression peut être très chaude et elle risque de causer des brûlures graves. Attendez qu'elle refroidisse.

Rouleau compensateur

110PAX4/R110PAX4 Guide de référence rapideRetrait d'un ruban usagé 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A

8. Reportez-vous à la Figure 18 à la page 18. Sur le rouleau danseur supérieur, appuyez sur

les languettes d'ouverture et faites pivoter le bras pour l'ouvrir.

9. Reportez-vous à la Figure 18 à la page 18. Enfilez avec précaution le ruban dans le

rouleau danseur supérieur, puis relâchez lentement le bras du rouleau.

10. Reportez-vous à la Figure 23. Installez une bobine vide sur le mandrin récupérateur, puis

enfoncez-la jusqu'à ce qu'elle soit bien en place dans le moteur d'impression.

11. Reportez-vous à la Figure 23. Attachez l'extrémité du ruban à la bobine avec un ruban

adhésif ou une étiquette, et enroulez-le plusieurs fois dans le sens indiqué. Assurez-vous que le ruban s'enroule régulièrement sur le mandrin. Figure 23 • Chargement du ruban sur le mandrin récupérateur

12. Reportez-vous à la Figure 20 à la page 19. Refermez la tête d'impression en faisant pivoter

son verrou sur le goujon de blocage.

13. Refermez le panneau d'accès aux supports.

Retrait d'un ruban usagé Pour retirer un ruban usagé, procédez comme suit :

1. Ouvrez le panneau d'accès aux supports.

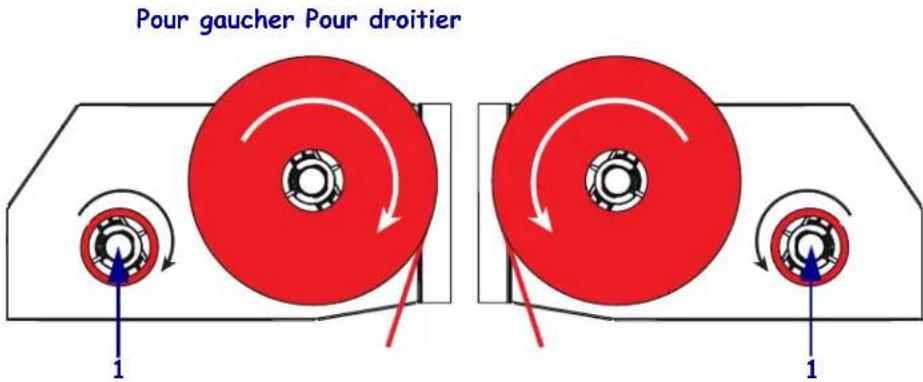

Pour gaucher Pour droitier

Mandrin récupérateur du ruban avec bobine vide

1110PAX4/R110PAX4 Guide de référence rapide Retrait d'un ruban usagé

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

2. Le ruban est-il terminé ?

Si... Alors... Oui a. Retirez la bobine vide de l'axe du rouleau de ruban. Conservez-la ; vous allez l'utiliser sur le mandrin récupérateur pour charger le ruban. b. Retirez le ruban usagé, ainsi que la bobine, du mandrin récupérateur. c. Installez le nouveau ruban en suivant les instructions de la section Chargement du ruban à la page 16. Non a. Coupez le ruban à proximité du mandrin récupérateur. b. Retirez le ruban usagé, ainsi que la bobine, du mandrin récupérateur. c. Recherchez une bobine vide. Si nécessaire, retirez le ruban usagé de la bobine que vous avez retirée lors de l'étape précédente et jetez-le. d. Reportez-vous à la Figure 23 à la page 21. Installez la bobine vide sur le mandrin récupérateur, puis enfoncez-la jusqu'à ce qu'elle soit bien en place dans le moteur d'impression. e. Enfilez le ruban restant sur l'axe en suivant les instructions de la section Chargement du ruban à la page 16. f. Reportez-vous à la Figure 23 à la page 21. Attachez l'extrémité du ruban à la bobine avec un ruban adhésif ou une étiquette, et enroulez- le plusieurs fois dans le sens indiqué. Assurez-vous que le ruban s'enroule régulièrement sur le mandrin.23 110PAX4/R110PAX4 Guide de référence rapideImpression d'une étiquette de configuration 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Impression d'une étiquette de configuration Une fois que vous avez chargé le support et le ruban (si nécessaire), imprimez une étiquette de configuration pour avoir un enregistrement des paramètres actuels de votre moteur d'impression. Conservez cette étiquette afin de pouvoir l'utiliser pour résoudre les problèmes d'impression. Pour imprimer une étiquette de configuration, procédez comme suit :

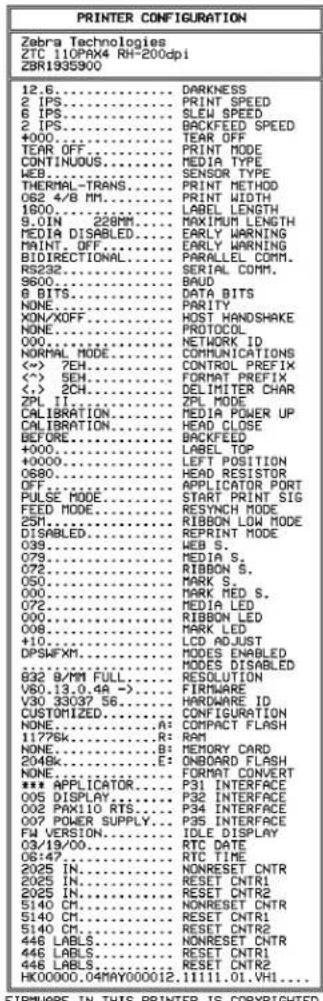

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour faire défiler les paramètres

jusqu'à LISTE CONFIG.

3. Appuyez sur le bouton ovale de droite pour confirmer l'impression.

Une étiquette de configuration est imprimée (Figure 24). Figure 24 • Étiquette de configuration110PAX4/R110PAX4 Guide de référence rapideImpression d'une étiquette de configuration réseau

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Impression d'une étiquette de configuration réseau Si vous utilisez un serveur d'impression, vous pouvez imprimer une étiquette de configuration réseau une fois l'imprimante connectée au réseau. Pour imprimer une étiquette de configuration réseau, procédez comme suit :

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour faire défiler les paramètres

jusqu'à LISTE SS FIL.

3. Appuyez sur la touche ovale de droite pour confirmer l'impression.

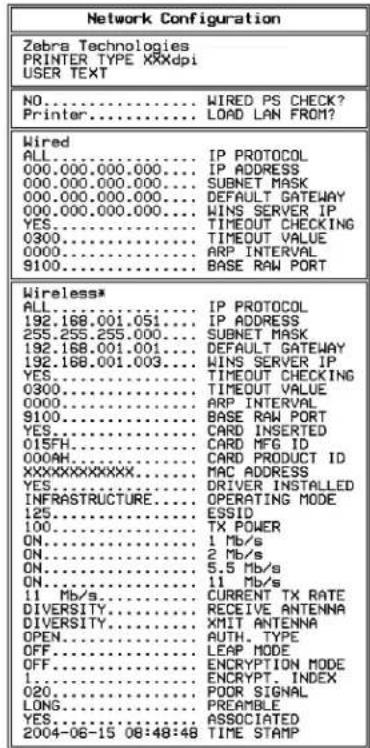

Cela provoque l'impression d'une étiquette de configuration réseau (Figure 25). Si aucun serveur d'impression sans fil n'est installé, la partie sans fil de l'étiquette ne sera pas imprimée. Figure 25 • Étiquette de configuration réseau25 110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Configuration du moteur d'impression Une fois que vous avez installé le papier et le ruban, vous pouvez définir les paramètres d'impression pour votre application en utilisant le panneau de commande. Pour accéder au mode Configuration, procédez comme suit :

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour parcourir les paramètres.

Pour quitter le mode de configuration, procédez comme suit :

1. Appuyez sur SETUP/EXIT (Configurer/Quitter).

L'écran indique SAUVEG. MODIF.

2. Appuyez sur la touche ovale gauche ou droite pour afficher les options de sauvegarde

(Tableau 4). Important • Certaines conditions d'impression peuvent exiger l'ajustement des paramètres d'impression, par exemple la vitesse d'impression, le contraste ou le mode d'impression. Ces conditions incluent (sans s'y limiter) :

• impression à grande vitesse

• prédécollage du papier

• utilisation d'étiquettes extrêmement fines, petites, synthétiques ou couchées Puisque la qualité d'impression dépend de ces facteurs et d'autres, exécutez des tests afin de déterminer la combinaison optimale entre les paramètres de l'imprimante et le papier pour votre application. Une combinaison inadéquate risque de limiter le niveau de qualité ou la vitesse d'impression ; par ailleurs, le moteur d'impression risque de ne pas fonctionner correctement dans le mode d'impression voulu. Tableau 4 • Enregistrement des options lors de la désactivation du mode Configuration Écran LCDDescription PERMANENTE Consigne les valeurs dans le moteur d'impression, même si l'alimentation est coupée. TEMPORAIRE Enregistre les modifications jusqu'à ce que l'alimentation soit coupée. CANCEL (Annuler) Annule toutes les modifications à partir du moment où vous appuyez sur SETUP/EXIT (Configurer/Quitter) , sauf les modifications apportées aux paramètres de contraste et de déchirement. CONFIG DEFAUT Restaure les valeurs par défaut définies en usine pour tous les paramètres, sauf les paramètres réseau. Remarque • Le chargement des valeurs par défaut définies en usine entraîne le calibrage automatique du moteur d'impression.110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

3. Appuyez sur NEXT (Suivant) pour choisir la sélection affichée.

À l'issue de la séquence de configuration et de calibrage, le message IMPRIMANTE PRÊTE s'affiche. Affichage ou modification des paramètres Le Tableau 5 propose un sous-ensemble des paramètres du moteur d'impression dans l'ordre dans lequel ils sont affichés lorsque vous appuyez sur NEXT (Suivant) quand vous activez le mode de configuration. Tout au long de ce processus, appuyez sur NEXT (Suivant) pour passer au paramètre suivant, ou appuyez sur PREVIOUS (Précédent) pour revenir au paramètre précédent du cycle. Lorsqu'un paramètre est modifié, un astérisque (*) s'affiche dans l'angle supérieur gauche de l'affichage afin d'indiquer que la valeur est différente de la valeur active dans le moteur d'impression. DERNIER SAUVE Charge les valeurs provenant de la dernière sauvegarde permanente.

Restaure les valeurs par défaut définies en usine pour les paramètres réseau câblés et non câblés. Tableau 4 • Enregistrement des options lors de la désactivation du mode Configuration Écran LCD Description Tableau 5 • Paramètres du moteur d'impression Paramètre Action/Explication Ajustement du contraste d'impression Si l'impression est trop pâle ou si les zones imprimées contiennent des vides, augmentez le contraste. Si l'impression est trop sombre ou si les zones imprimées présentent un soutirage ou un étalement de l'encre, réduisez le contraste. Le pilote ou les paramètres du logiciel peuvent également modifier la définition du contraste. Important • Réglez le contraste au niveau le plus bas permettant d'obtenir une bonne qualité d'impression. S'il est réglé à un niveau trop élevé, l'encre risque de maculer le papier ou de traverser le ruban, ou la tête d'impression risque de s'user prématurément.

• Appuyez sur la touche ovale droite pour augmenter le contraste.

• Appuyez sur la touche ovale gauche pour réduire le contraste. Valeur par défaut : +4.0 Plage : 00.0 à +30.0 Ajustement de la vitesse tête

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur. Valeur par défaut : 51 MM/S Plage : 51 à 305 MM/S pour 203 ppp, 51 à 203 MM/S pour 300 ppp CONTRASTE - 4.0 +

2 MM/S27 110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Ajustement de la vitesse de saut

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur. Valeur par défaut : 152 MM/S Plage : 25 à 305 MM/S Ajustement de la vitesse rétro-alimentée

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur. Valeur par défaut : 51 MM/S Plage : 25 à 305 MM/S Ajustement de la position de déchirement Détermine la position du support sur la barre de déchirement/prédécollage après l'impression. Les nombres positifs et négatifs entraînent le déplacement du papier respectivement vers l'extérieur et l'intérieur. Chaque pression sur une touche ovale ajuste la position de déchirement de quatre rangées de points.

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur. Valeur par défaut : +0 Plage : –120 à +120 Sélection du mode d'impression Les paramètres du mode d'impression indiquent au moteur d'impression la méthode d'alimentation en papier que vous voulez utiliser.

• Appuyez sur la touche ovale voulue pour afficher les sélections possibles. Valeur par défaut : DÉCHIREMENT Sélections : DÉCHIREMENT, REBOBINER, APPLICATEUR Définition du type de papier Indique au moteur d'impression le type de papier que vous utilisez. Lorsque vous sélectionnez un papier non continu, le moteur d'impression alimente le papier de façon à calculer la longueur de l'étiquette (la distance entre deux points de repérage reconnus pour l'espace, l'encoche d'alignement ou le trou entre les étiquettes). Si vous sélectionnez un papier continu, vous devez inclure une instruction de longueur d'étiquette dans votre format d'étiquette ( ^LLxxxx si vous utilisez ZPL ou ZPL II).

• Appuyez sur la touche ovale voulue pour afficher les sélections possibles. Valeur par défaut : NON CONTINU Sélections : CONTINU, NON CONTINU Tableau 5 • Paramètres du moteur d'impression (Suite) Paramètre Action/Explication

NON CONTINU110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Définition du type de cellule Indique au moteur d'impression que vous utilisez un support bande (séparations d'étiquette indiquées par un espace, une encoche ou un trou) ou un support au verso duquel les repères noirs sont imprimés.

• Appuyez sur la touche ovale voulue pour afficher d'autres sélections. Valeur par défaut : BANDE Sélections : BANDE, MARQUE NOIRE Sélection du type d'impression Indique au moteur d'impression le type d'impression à utiliser : transfert thermique (ruban nécessaire) ou thermique direct (pas de ruban).

• Appuyez sur la touche ovale voulue pour afficher les sélections possibles. Valeur par défaut : Transfert thermique Sélections : Transfert thermique, thermique direct Remarque • La sélection du mode thermique direct avec l'utilisation d'un ruban crée une erreur du moteur d'impression, mais l'impression se poursuit. Définition de la largeur d'impression Détermine la zone d'impression sur la largeur de l'étiquette en fonction de la résolution du moteur d'impression. Pour modifier la valeur affichée : 1. Appuyez sur la touche ovale gauche pour déplacer le curseur.2. Appuyez sur le bouton ovale droite pour augmenter la valeur du chiffre. Pour modifier l'unité de mesure :

1. Appuyez sur la touche ovale gauche jusqu'à ce que l'unité de mesure

2. Appuyez sur la touche ovale droite pour activer une autre unité de

mesure (mm, pouces ou points). Valeur par défaut : 104 mm pour les moteurs d'impression 203 ppp ; 105 8/12 mm pour les moteurs d'impression 300 ppp REMARQUE : Si vous choisissez une largeur trop petite, certaines parties de l'étiquette risquent de ne pas être imprimées sur le papier. Si vous choisissez une largeur trop élevée, vous allez encombrer inutilement la mémoire de formatage, et l'impression risque d'être effectuée sur le contre-rouleau, et non sur l'étiquette. Ce paramètre peut affecter la position horizontale du format d'étiquette si l'image a été inversée au moyen de la commande ^POI ZPL II. Tableau 5 • Paramètres du moteur d'impression (Suite) Paramètre Action/Explication

BANDE TYPE IMPRESSION TRANSF. THERM LARGEUR IMPRES. 104 0/8 MM +29 110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Définition de la longueur d'étiquette maximale La longueur d'étiquette maximale est utilisée au cours du processus de calibrage. L'espace inter-étiquette est inclus dans la longueur de l'étiquette. Définissez toujours une valeur qui excède d'au moins 1 pouce (25,4 mm) la longueur de l'étiquette que vous utilisez. Par exemple, si l'étiquette a une longueur de 5 pouces (126 mm), espace inter-étiquette inclus, réglez le paramètre sur 6,0 pouces (152 mm). Si la valeur est inférieure à la longueur de l'étiquette, le moteur d'impression considère que le support chargé est de type continu et le moteur d'impression ne peut pas effectuer le calibrage.

• Pour augmenter la valeur, appuyez sur la touche ovale droite.

• Pour réduire la valeur, appuyez sur la touche ovale gauche. Valeur par défaut : 39,0 pouces (988 mm). Plage : Les valeurs sont ajustables par incréments d'un pouce (25,4 mm). Liste des polices

• Appuyez sur la touche ovale droite pour imprimer une étiquette répertoriant les polices standard, ainsi que les polices optionnelles stockées dans la RAM du moteur d'impression, la mémoire Flash, les des polices ou les cartes de polices PCMCIA optionnelles. Liste des codes à barres

• Appuyez sur la touche ovale droite pour imprimer une étiquette répertoriant les codes à barres disponibles dans le moteur d'impression. Les codes à barres peuvent être stockés dans la RAM, la mémoire Flash ou les cartes PCMCIA optionnelles. Liste des images

• Appuyez sur la touche ovale droite pour imprimer une étiquette qui répertorie les images disponibles stockées dans la RAM, la mémoire Flash, l' optionnelle ou la carte mémoire optionnelle du moteur d'impression. Liste des formats

• Appuyez sur la touche ovale droite pour imprimer une étiquette qui répertorie les formats disponibles stockés dans la RAM, la mémoire Flash, l' optionnelle ou la carte mémoire optionnelle du moteur d'impression. Liste de configuration

• Appuyez sur la touche ovale droite pour imprimer une étiquette de configuration, qui répertorie la configuration actuelle du moteur d'impression. Paramètres de la liste sans fil

• Appuyez sur la touche ovale droite pour imprimer une étiquette de configuration réseau, qui répertorie les paramètres du serveur d'impression câblé ZebraNet PrintServer II (PSII), du serveur d'impression ZebraNet 10/100 et du serveur d'impression sans fil ZebraNet (s'il est installé). Tableau 5 • Paramètres du moteur d'impression (Suite) Paramètre Action/Explication LONGUEUR MAXI -39.0 IN 988 MM

IMPRIME110PAX4/R110PAX4 Guide de référence rapideConfiguration du moteur d'impression

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007 Liste tout

• Appuyez sur la touche ovale droite pour imprimer des étiquettes qui répertorient les polices, codes à barres, images et formats disponibles, ainsi que les configurations actuelles pour le réseau et le moteur d'impression. Sélection de la langue d'affichage Ce paramètre vous permet de changer la langue d'affichage du texte sur le panneau de commande.

• Appuyez sur la touche ovale droite ou gauche pour afficher d'autres sélections. Valeur par défaut : ENGLISH Sélections : ENGLISH, ESPANOL, FRANÇAIS, DEUTSCH, ITALIANO, NORSK, PORTUGUES, SVENSKA, DANSK, ESPANOL2,

NEDERLANDS, SUOMI, PERSONNALISE

Tableau 5 • Paramètres du moteur d'impression (Suite) Paramètre Action/Explication LISTE TOUT IMPRIME LANGUE ANGLAIS31 110PAX4/R110PAX4 Guide de référence rapideProgramme de nettoyage 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A Programme de nettoyage Le programme de nettoyage recommandé est indiqué dans le Tableau 6. Reportez-vous aux pages suivantes pour plus de détails sur les procédures spécifiques. Nettoyage de la tête d'impression et du contre-rouleau Nettoyez la tête d'impression et le contre-rouleau conformément au programme indiqué dans le Tableau 6 à la page 31. Nettoyez la tête d'impression plus souvent si vous constatez une qualité d'impression irrégulière, par exemple la présence de vides ou une impression trop claire. Nettoyez le contre-rouleau si vous constatez des problèmes d'avance du papier. Pour nettoyer la tête d'impression et le contre-rouleau, procédez comme suit :

1. Arrêtez (O) le moteur d'impression.

Attention • N'utilisez que les produits nettoyants indiqués. Zebra n'est pas responsable des dégâts résultant de l'utilisation d'autres produits nettoyants pour cette imprimante. Tableau 6 • Programme de nettoyage recommandé Zone Méthode Intervalle Tête d'impression Solvant* Exécutez les procédures suivantes aux moments indiqués :

• Lorsque le message NETTOYER TÊTE s'affiche.

• Mode d'impression thermique directe : après chaque rouleau d'étiquettes ou après chaque portion de 150 m (500 pieds) d'étiquettes en continu.

• Mode d'impression par transfert thermique : après chaque rouleau (450 m ou 1 500 pieds) de ruban. Contre-rouleau Solvant* Cellule papier à transmission Soufflage d'air Cellule papier réfléchissante Soufflage d'air Passage de papier Solvant* Cellule ruban Soufflage d'air Détecteurs d'ouverture de porte Soufflage d'air Mensuel Barre de déchirement/ prédécollage Solvant*

• Utilisez un kit de maintenance préventive Zebra (référence 47362) ou une solution constituée de 90 % d'alcool isopropylique et de 10 % d'eau désionisée. Attention • La tête d'impression peut être très chaude et elle risque de causer des brûlures graves. Attendez qu'elle refroidisse.Attention : Risque de décharge électrostatique • Respectez les consignes de sécurité électrostatique appropriées lors de la manipulation de tout composant sensible à l'électricité statique, par exemple les cartes de circuits imprimés et les têtes d'impression.110PAX4/R110PAX4 Guide de référence rapide Programme de nettoyage

57513L-022 Rév. A 110PAX4/R110PAX4 Guide de référence rapide 13/08/2007

2. Reportez-vous à la Figure 26. Ouvrez la tête d'impression en décrochant son goujon de

blocage. Figure 26 • Ouverture de la tête d'impression

3. Retirez le papier et le ruban.

Verrou de la tête d'impression

110PAX4/R110PAX4 Guide de référence rapide Programme de nettoyage 13/08/2007 110PAX4/R110PAX4 Guide de référence rapide 57513L-022 Rév. A

4. Reportez-vous à la Figure 27. Utilisez le kit de maintenance préventive Zebra (référence

47362) ou imbibez un coton-tige d'une solution à 90 % d'alcool isopropylique et 10 % d'eau désionisée pour nettoyer les éléments d'impression. Attendez quelques instants que le solvant s'évapore. Figure 27 • Nettoyage de la tête d'impression et du contre-rouleau (orientation pour droitier)

5. Servez-vous d'un chiffon doux non pelucheux imbibé d'alcool pour nettoyer le

contre-rouleau et les autres rouleaux. Faites tourner les rouleaux tout en les nettoyant.

6. Rechargez le ruban et le papier (s'ils sont utilisés).

7. Mettez le moteur d'impression sous tension (I).

Éléments de la tête d'impression (bande grise)

Contre-rouleau Remarque • Si la qualité d'impression ne s'améliore pas à l'issue de cette procédure, nettoyez la tête d'impression avec une pellicule de nettoyage Save-a-Printhead. Adressez-vous à votre distributeur Zebra agréé pour de plus amples informations.

1 2110PAX4/R110PAX4 Guide de référence rapide Programme de nettoyage
