MODE D'EMPLOI 170PAX4 ZEBRA

© 2007 ZIH Corp. Tous les noms et numéros de produits sont Zebra des marques, et Zebra et le logo Zebra sont des marques déposées de ZIH Corp. Tous droits réservés. 57517L-022 Rév. A

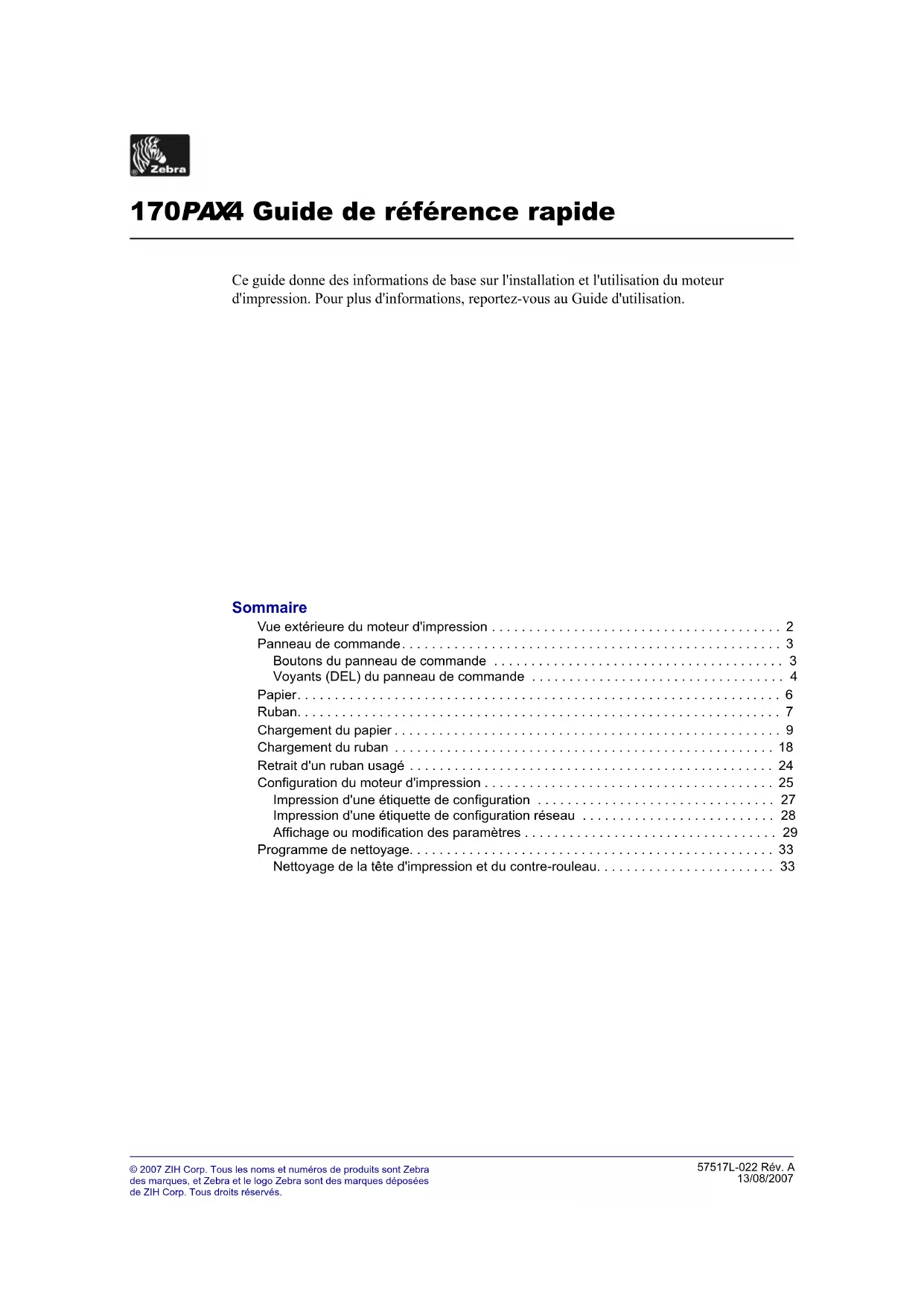

170PA X 4 Guide de référence rapide

Ce guide donne des informations de base sur l'installation et l'utilisation du moteur

d'impression. Pour plus d'informations, reportez-vous au Guide d'utilisation.

Vue extérieure du moteur d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Boutons du panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Voyants (DEL) du panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

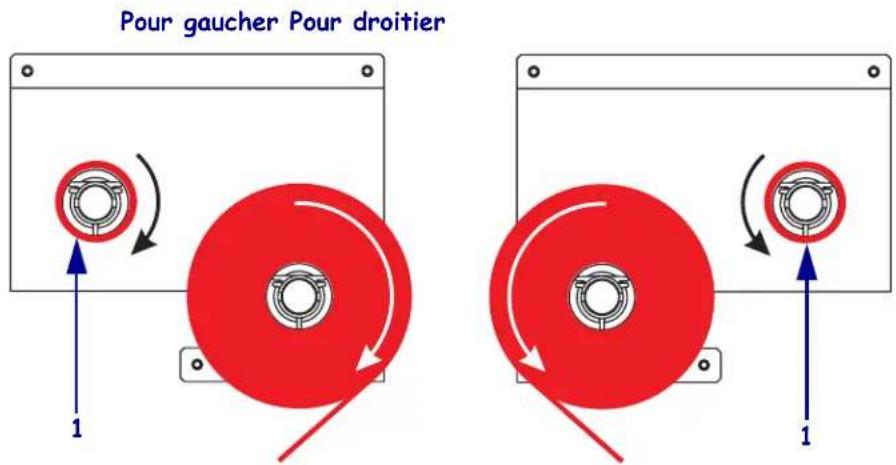

Chargement du ruban . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Retrait d'un ruban usagé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Configuration du moteur d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

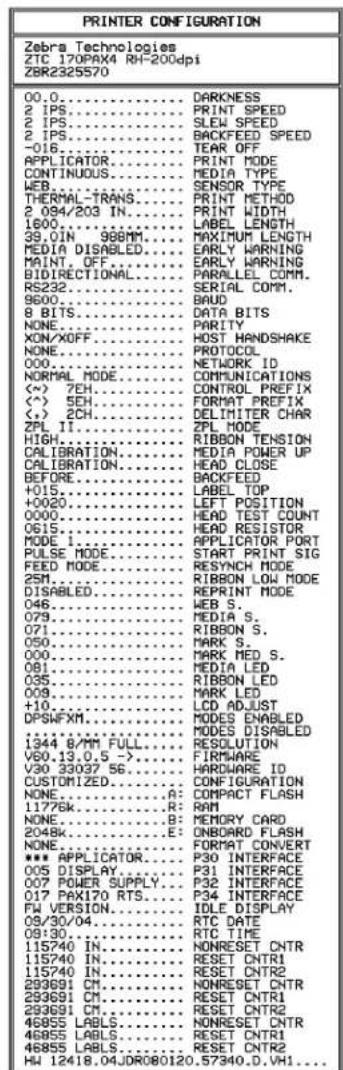

Impression d'une étiquette de configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

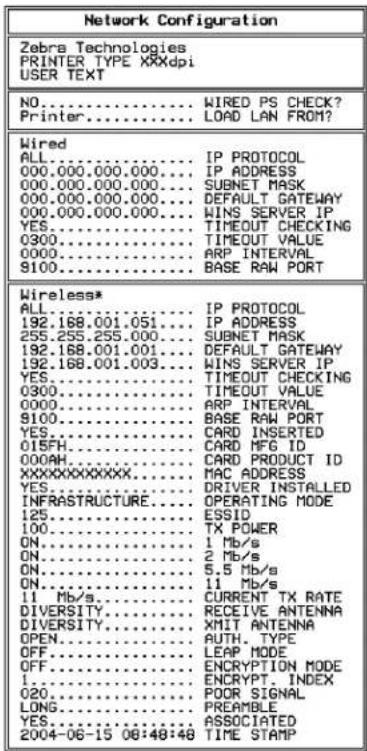

Impression d'une étiquette de configuration réseau . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Affichage ou modification des paramètres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Programme de nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

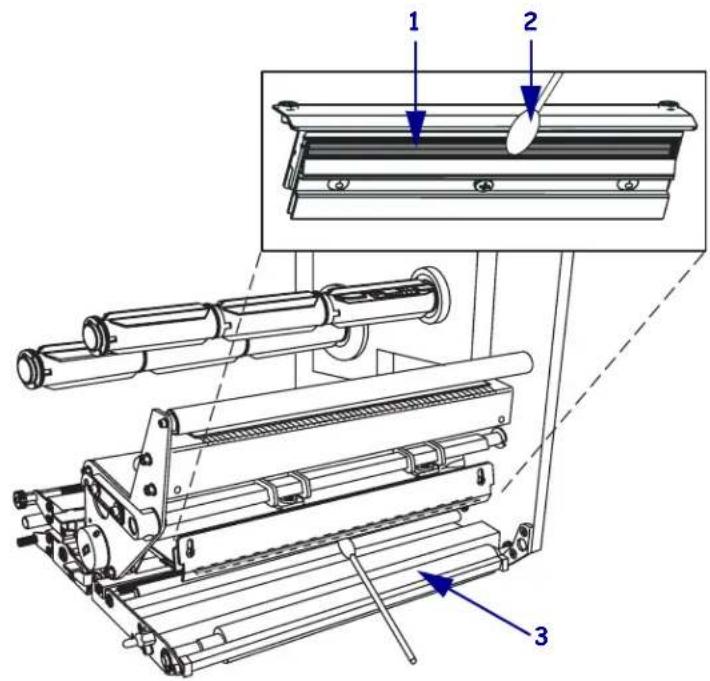

Nettoyage de la tête d'impression et du contre-rouleau. . . . . . . . . . . . . . . . . . . . . . . . 33170PAX4 Guide de référence rapide

Vue extérieure du moteur d'impression

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

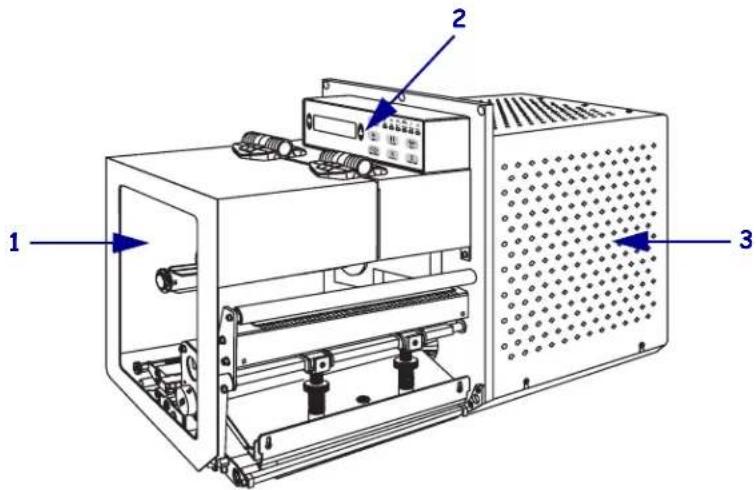

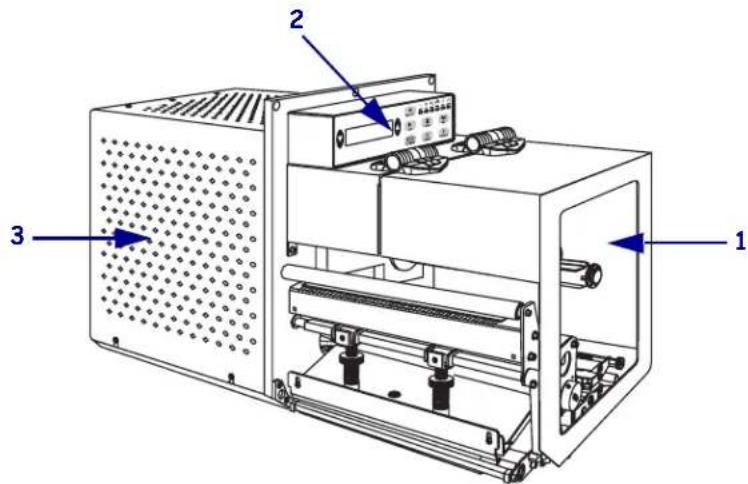

Vue extérieure du moteur d'impression

Les moteurs d'impression sont proposés dans une orientation pour droitier (le papier est

alimenté de la gauche vers la droite, Figure 1) ou gaucher (le papier est alimenté de la droite

vers la gauche, Figure 2).

Figure 1 • Moteur d'impression dans une orientation pour droitier (RH)

Figure 2 • Moteur d'impression dans une orientation pour gaucher (LH)

Panneau d'accès aux supports

Panneau de protection des composants électroniques

33 170PAX4 Guide de référence rapidePanneau de commande13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Panneau de commande

Les commandes et les voyants du moteur d'impression se trouvent sur le panneau de

commande (Figure 3). Le commutateur de marche/arrêt se trouve sur la partie latérale du

panneau de commande.

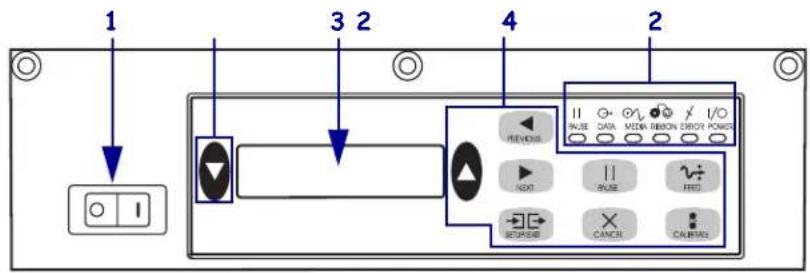

Figure 3 • Panneau de commande (pour droitier)

Boutons du panneau de commande

Les boutons du panneau de commande sont décrits dans le Tableau 1.

Interrupteur d'alimentation

Tableau 1 • Boutons du panneau de commande Bouton Description/Fonction

TOUCHES OVALES NOIRES Les deux touches ovales noires permettent de remplacer les valeurs de paramètre

pour un paramètre affiché sur l'afficheur. Elles sont généralement utilisées pour

augmenter ou réduire une valeur, répondre par l'affirmative ou la négative, indiquer

ACTIVÉ ou DESACTIVÉ et faire défiler les sélections possibles.

Affiche le paramètre précédent.

NEXT (Suivant) Affiche le paramètre suivant.

(Configurer/ Quitter)

Active et désactive le mode Configuration.

PAUSE Arrête et redémarre le processus d'impression, ou supprime les messages d'erreur et

efface l'écran LCD. Si une étiquette est en cours d'impression, l'opération se termine

avant l'arrêt de la procédure d'impression. Lorsque le moteur d'impression est en

pause, le voyant PAUSE est ALLUMÉ.170PAX4 Guide de référence rapidePanneau de commande 4

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Voyants (DEL) du panneau de commande

Les voyants du panneau de commande sont décrits dans le Tableau 2.

CANCEL (Annuler) Le bouton

CANCEL (Annuler) fonctionne uniquement en mode Pause. L'activation

CANCEL (Annuler) a les effets suivants :

• Le format d'étiquette en cours d'impression est annulé.

• Si aucun format d'étiquette n'est en cours d'impression, le format suivant à

imprimer est annulé.

• Si aucun format d'étiquette n'est en attente d'impression, la fonction

Pour vider intégralement la mémoire du format d'étiquette, appuyez sur la touche

CANCEL (Annuler) et maintenez-la enfoncée jusqu'à ce que le voyant DATA

(Données) s'éteigne.

FEED (Avance) Fait avancer une étiquette vierge.

• Si le moteur d'impression est inactif ou en pause, l'étiquette est alimentée

• Si le moteur d'impression effectue une impression, l'étiquette est alimentée

lorsque l'impression du lot en cours est terminée.

CALIBRATE (Calibrer) fonctionne uniquement en mode PAUSE.

CALIBRATE (Calibrage) pour recalibrer la longueur de support

appropriée, régler le type de support (continu/non continu) et régler la méthode

d'impression (thermique directe/transfert thermique).

Tableau 1 • Boutons du panneau de commande (Suite)

Bouton Description/Fonction

Tableau 2 • Voyants du panneau de commande

Voyant Éteint Allumé Clignotant

Le commutateur de marche/arrêt est en

position de marche ou le moteur

d'impression est sous tension.

Indique l'une des situations suivantes :

• L'impression est interrompue (erreur

de tête, de ruban ou de papier

détectée). Un autre voyant est

généralement allumé.

PAUSE a été appuyée.

• Une pause a été demandée depuis le

• Une pause incluse dans le format

d'étiquette a été reçue.

170PAX4 Guide de référence rapide

Panneau de commande 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A DATA

Traitement ou impression de données en

cours. Aucune donnée n'est reçue.

Le moteur d'impression

reçoit des données de

l'ordinateur hôte ou lui

envoie des informations

Fin de papier. (L'impression est

interrompue, un message d'erreur

s'affiche et le voyant PAUSE est allumé).

Ruban enfilé (moteur d'impression en

mode thermique direct) ou aucun ruban

n'est enfilé (moteur en mode de transfert

thermique). L'impression est

interrompue, un message d'erreur

s'affiche et le voyant PAUSE est allumé.

— Erreur d'impression.

Consultez l'écran LCD

pour connaître l'état du

moteur d'impression.

Tableau 2 • Voyants du panneau de commande

Éteint Allumé Clignotant170PAX4 Guide de référence rapide

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Le moteur d'impression peut utiliser divers types de papier (Tableau 3).

Tableau 3 • Types de papier

Type de papier Aspect Description

Rouleau non continu Le papier est enroulé sur une bobine. Les

étiquettes individuelles sont séparées par

un espace, une encoche, un trou ou une

marque noire, qui vous permet de

déterminer la fin d'une étiquette et le début

de la suivante. Lorsque vous utilisez un

papier doté de trous ou d'encoches,

positionnez la cellule papier directement

sur un trou ou une encoche.

Rouleau continu Le papier est enroulé sur une bobine ; il ne

présente aucun espace, encoche, trou ou

marque noire. Il est ainsi possible

d'imprimer l'image à n'importe quel

emplacement de l'étiquette.

Le papier est plié selon un motif en zigzag.7 170PAX4 Guide de référence rapideRuban13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Ruban

Le ruban est une fine pellicule dont une face est enduite de cire ou de résine, qui est transférée

sur le support dans le cadre d'un processus de transfert thermique.

Quand utiliser un ruban

Contrairement aux papiers à transfert thermique qui exigent un ruban, les papiers thermiques

directs n'en nécessitent pas. Pour déterminer si vous devez utiliser un ruban avec un papier

spécifique, effectuez un test de grattage du papier.

Pour effectuer un test de grattage du papier, procédez comme suit :

1. Grattez avec l'ongle la surface d'impression du papier. 2. Une marque noire apparaît-elle sur le papier ? Face enduite du ruban

Le ruban peut être enroulé avec la face encrée orientée vers l'intérieur ou l'extérieur (Figure 4).

Ce moteur d'impression peut uniquement utiliser un ruban dont la face encrée est orientée vers

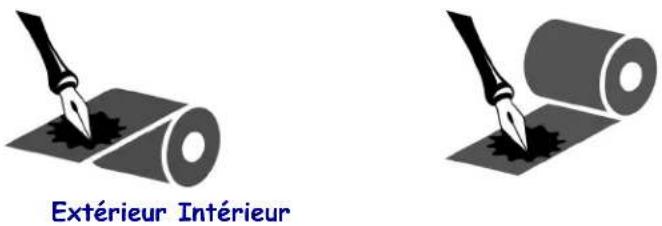

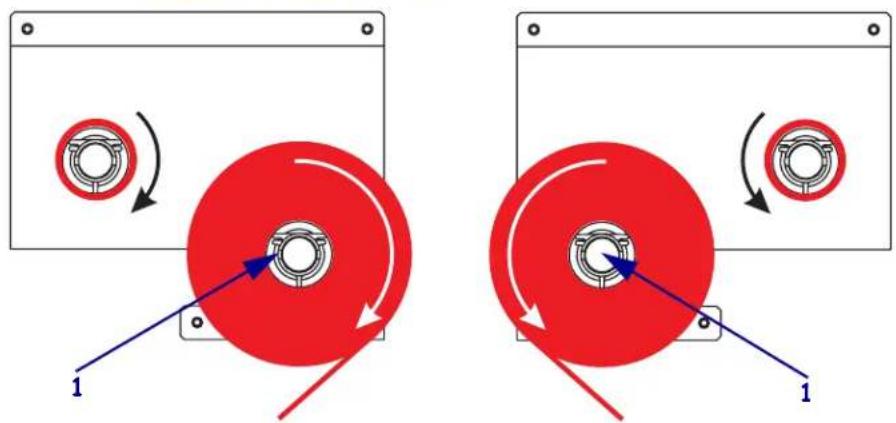

Figure 4 • Ruban avec la face enduite orientée vers l'extérieur ou l'intérieur

Pour déterminer la face encrée d'un ruban, procédez comme suit : 1. Décollez une étiquette de son support.2. Appuyez un coin du côté adhésif sur la surface extérieure du rouleau de ruban.3. Décollez l'étiquette du ruban.Si une marque noire... Le papier est de type... N'apparaît pas sur le papier Transfert thermique. Un ruban est nécessaire.

Apparaît sur le papier Thermique direct. Aucun ruban n'est requis. Vous

pouvez cependant utiliser un ruban pour protéger la

tête d'impression des risques d'abrasion avec le

papier. Extérieur Intérieur170PAX4 Guide de référence rapide

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

4. Observez les résultats. Des paillettes ou des particules d'encre provenant du ruban

adhèrent-elles à l'étiquette ?

Si l'encre du ruban... Alors...

A adhéré à l'étiquette Le ruban est enduit sur la face extérieure.

N'a pas adhéré à l'étiquette Le ruban est enduit sur la face intérieure. Pour confirmer

ce point, répétez le test sur la face intérieure du rouleau de

170PAX4 Guide de référence rapide

Chargement du papier 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Chargement du papier

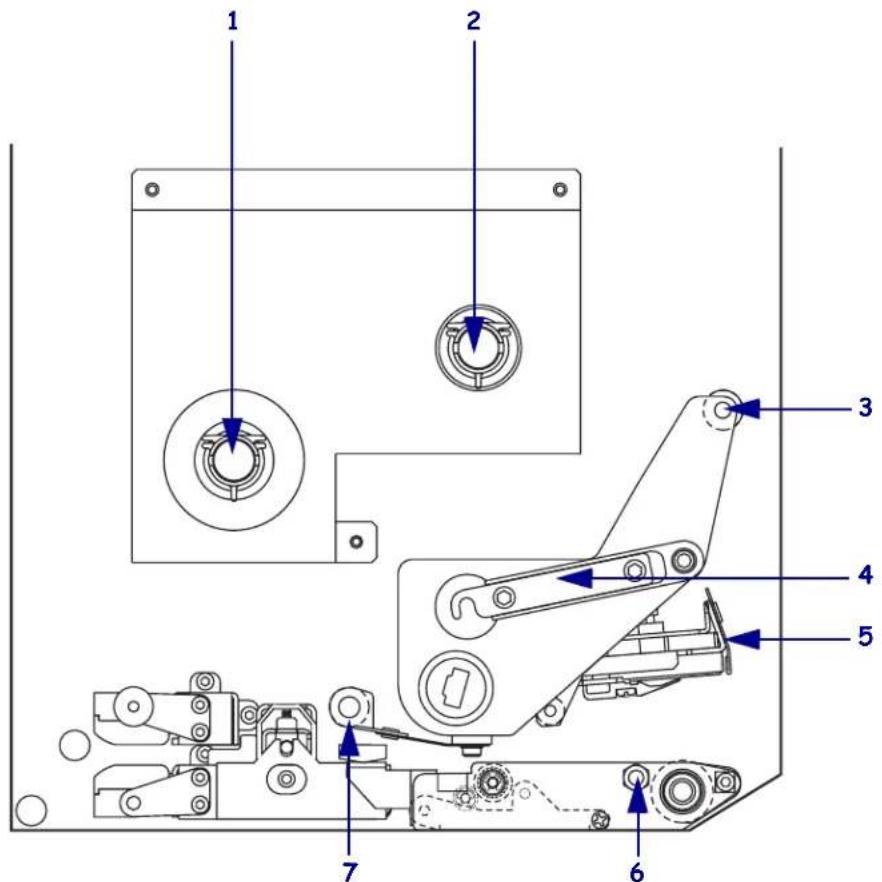

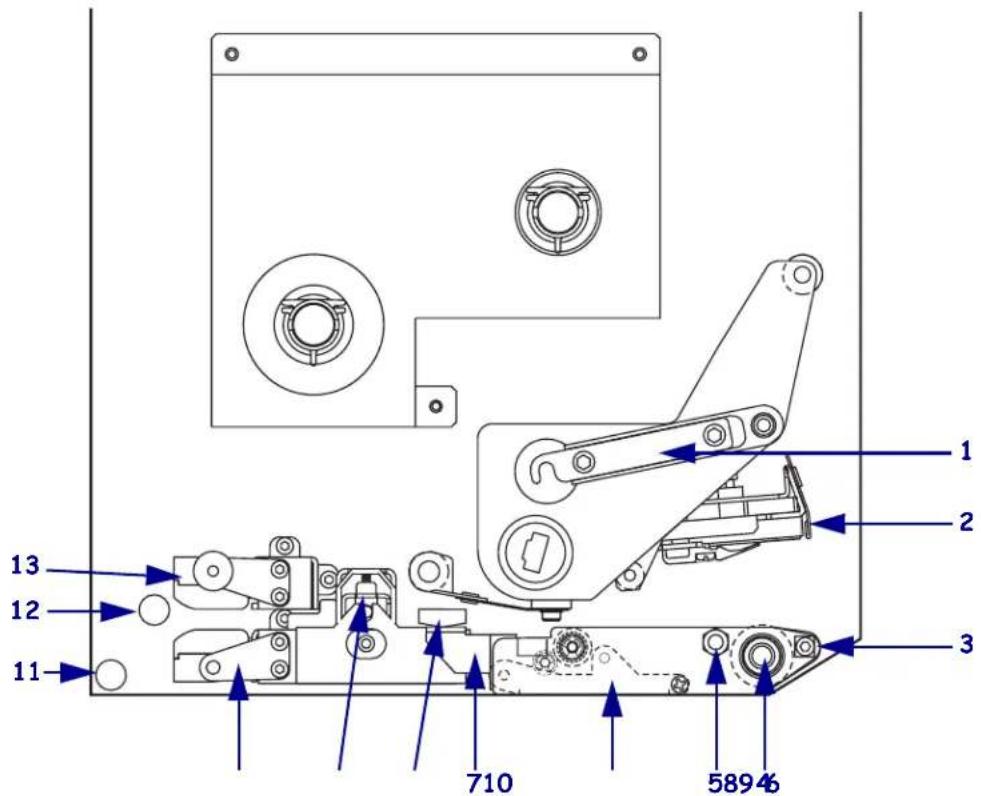

La Figure 5 identifie les composants d'alimentation du papier pour un moteur d'impression

dans une orientation pour droitier. Ces composants sont inversés dans une orientation pour

gaucher. La Figure 6 à la page 10 illustre ces deux moteurs d'impression avec le support

Figure 5 • Composants requis pour le chargement du papier

(orientation pour droitier)

Verrou de la tête d'impression

Barre de prédécollage

Tablette du guide d'étiquettes

Support de guide inférieur

Goujon de blocage de la tête

Support de guide supérieur

Ensemble de rouleau de

Passage supérieur de la cellule

Verrou du rouleau de

13170PAX4 Guide de référence rapide

Chargement du papier

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

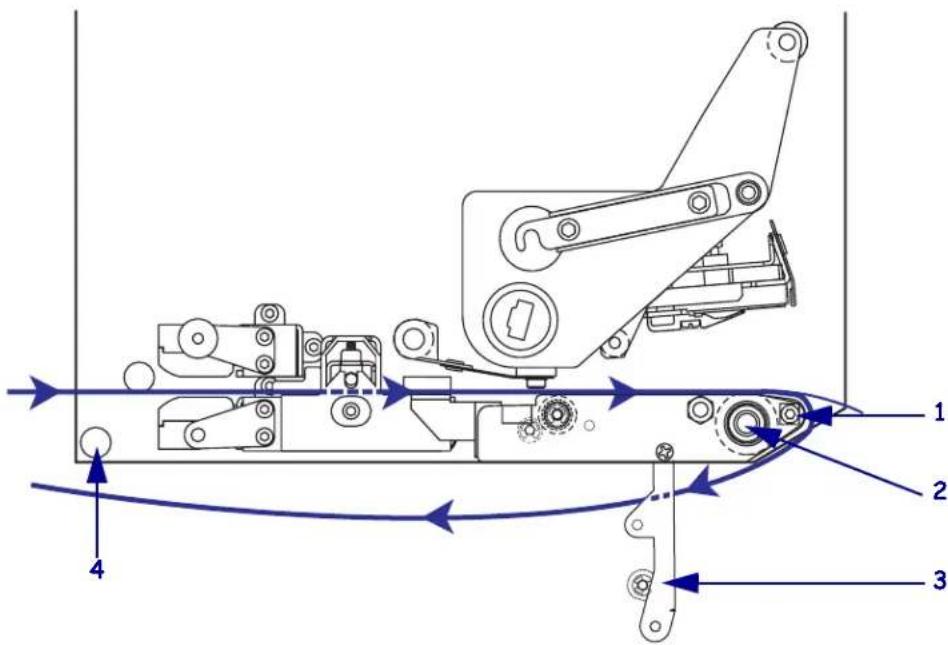

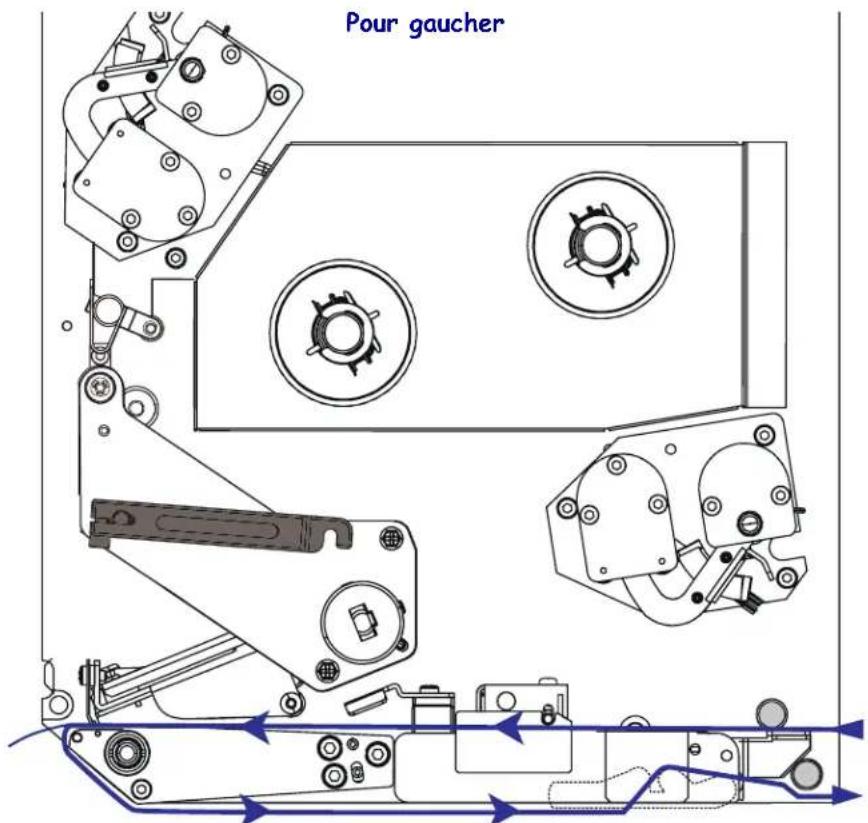

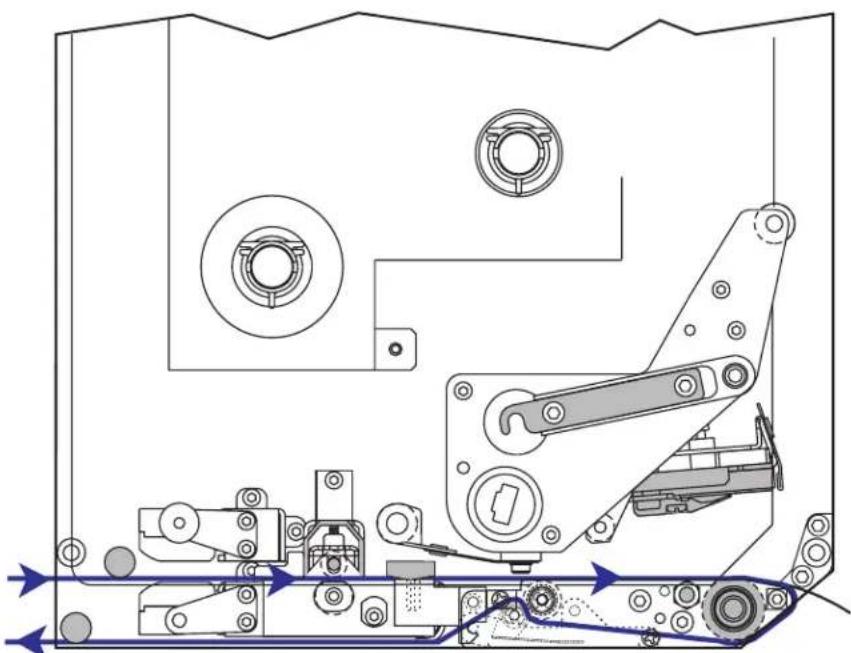

Figure 6 • Support chargé

Pour droitier11 170PAX4 Guide de référence rapideChargement du papier13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Pour charger le papier, procédez comme suit :

1. Chargez le papier sur le dévidoir de papier de l'applicateur (reportez-vous au guide

d'utilisation de l'applicateur). 2. Ouvrez le panneau d'accès aux supports. 3. Reportez-vous à la Figure 7. Appuyez sur le verrou de libération du rouleau entraîneur.

Le rouleau entraîneur se relève (Figure 8).

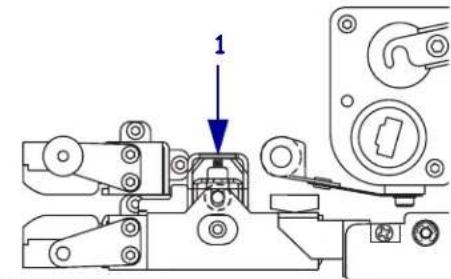

Figure 7 • Pression sur le verrou de libération du rouleau entraîneur

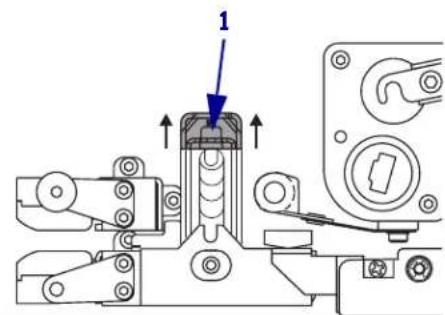

Figure 8 • Rouleau entraîneur ouvert

Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en

contact avec la tête d'impression ou toute autre partie de l'imprimante.

Verrou de libération du

1170PAX4 Guide de référence rapide

Chargement du papier

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

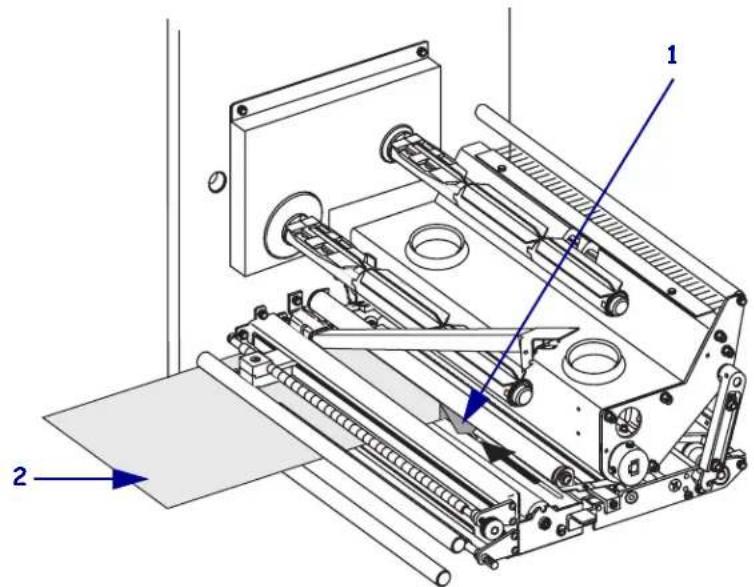

4. Reportez-vous à la Figure 9. Sous le moteur d'impression, saisissez l'écrou à oreilles en

laiton du guide de bord extérieur de papier et faites glisser ce guide complètement vers

Figure 9 • Glissement du guide de bord extérieur de papier

Écrou à oreilles en laiton

Guide de bord extérieur de papier

213 170PAX4 Guide de référence rapideChargement du papier13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 5. Reportez-vous à la Figure 10. Ouvrez la tête d'impression en décrochant son goujon de

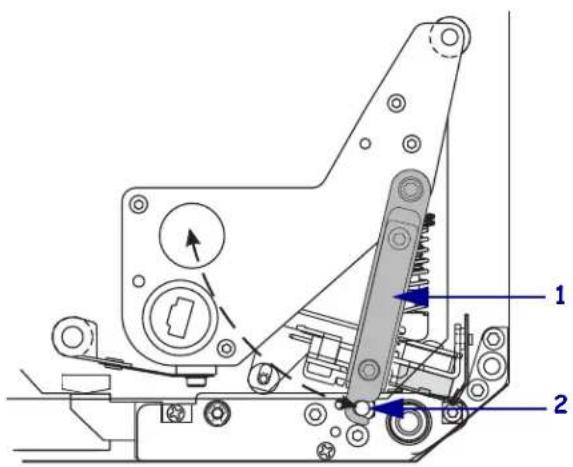

Figure 10 • Ouverture de la tête d'impression

Attention • La tête d'impression peut être très chaude et elle risque de causer des

brûlures graves. Attendez qu'elle refroidisse.

Verrou de la tête d'impression

2170PAX4 Guide de référence rapide

Chargement du papier

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

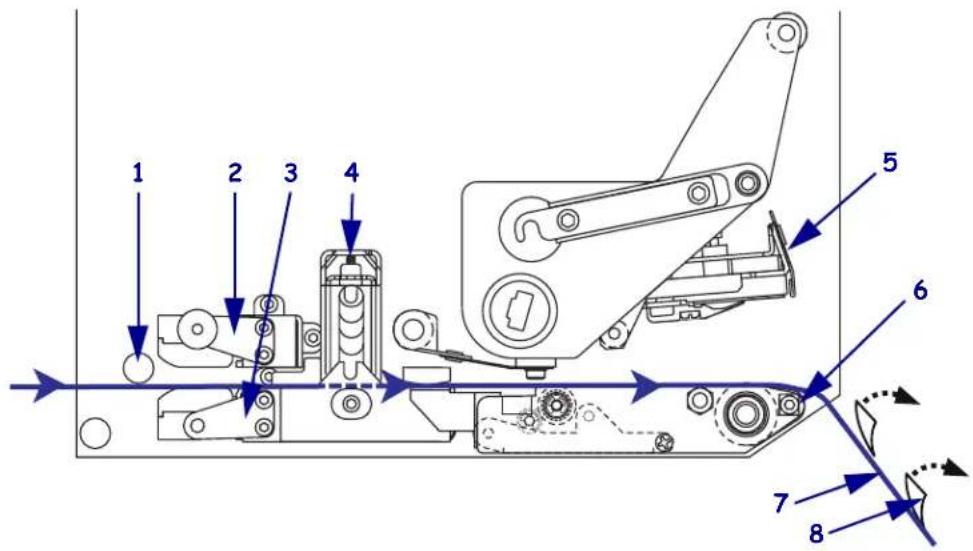

6. Reportez-vous à la Figure 11. Enfilez le papier dans le passage supérieur, comme suit :

a. Sous le support de guide supérieur

b. Entre le passage supérieur de la cellule papier et la tablette du guide d'étiquettes

c. Au dessous de l'ensemble rouleau entraîneur

d. Sous la tête d'impression

7. Reportez-vous à la Figure 11. 75 cm environ de papier doit dépasser de la barre de

prédécollage. Décollez les étiquettes du papier qui dépasse et jetez-les.

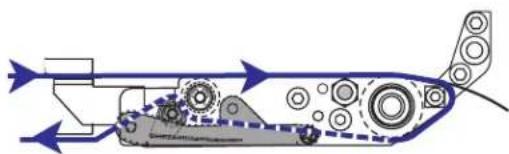

Figure 11 • Enfilage du papier

Support de guide supérieur

Passage supérieur de la cellule papier

Tablette du guide d'étiquettes

Barre de prédécollage

170PAX4 Guide de référence rapide

Chargement du papier 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 8. Reportez-vous à la Figure 12. Positionnez le papier de façon à l'aligner sur le guide de

bord intérieur du papier (il ne doit que toucher ce bord).

9. Reportez-vous à la Figure 12. Sous le moteur d'impression, saisissez l'écrou à oreilles en

laiton du guide de bord extérieur de papier et positionnez le guide de bord extérieur de

papier de façon à ce qu'il ne fasse que toucher ce bord.

Figure 12 • Ajustement du guide de bord extérieur de papier

10. Reportez-vous à la Figure 7 à la page 11. Appuyez sur le rouleau entraîneur jusqu'à ce

qu'il se verrouille en position fermée.

11. Reportez-vous à la Figure 10 à la page 13. Refermez la tête d'impression en faisant pivoter

son verrou jusqu'à ce qu'il s'accroche sur le goujon de blocage.

Guide de bord extérieur de papier

1170PAX4 Guide de référence rapide

Chargement du papier

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

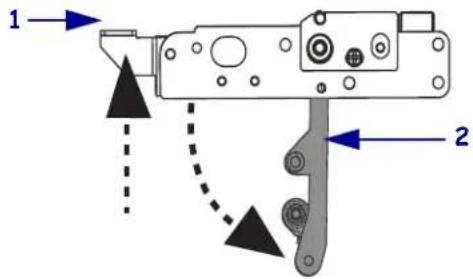

12. Reportez-vous à la Figure 13. Relevez le verrou du rouleau de prédécollage de façon à ce

que ce dernier pivote vers le bas.

Figure 13 • Libération du rouleau de prédécollage

Verrou du rouleau de prédécollage

Ensemble de rouleau de prédécollage

170PAX4 Guide de référence rapide

Chargement du papier 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 13. Reportez-vous à la Figure 14. Enfilez le support d'étiquettes autour de la barre de

prédécollage, sous le contre-rouleau et au travers de l'ensemble de rouleau de

Figure 14 • Enfilage du support d'étiquettes

14. Reportez-vous à la Figure 15. Faites pivoter l'ensemble de rouleau de prédécollage vers le

haut jusqu'à ce qu'il se verrouille en position fermée.

Figure 15 • Ensemble de rouleau de prédécollage fermé

15. Reportez-vous à la Figure 14. Enfilez le support d'étiquettes sous le support de guide

inférieur et autour du mandrin récupérateur de l'applicateur (reportez-vous au guide

d'utilisation de l'applicateur).

16. Refermez le panneau d'accès aux supports.

Remarque • Si l'applicateur est équipé d'un tube à air, faites passer le support d'étiquettes

entre ce tube et la barre de prédécollage. N'enfilez pas le support par-dessus ce tube.

Barre de prédécollage

Ensemble de rouleau de prédécollage

Support de guide inférieur

4170PAX4 Guide de référence rapide

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Utilisez un ruban avec un support à transfert thermique (voir Ruban à la page 7). La face

encrée du ruban doit être orientée vers l'extérieur et le ruban doit être plus large que le papier.

Si le ruban est plus étroit que le papier, la tête d'impression n'est pas protégée et elle peut subir

une usure prématurée.

La Figure 16 identifie les composants du système de ruban placés à l'intérieur du

compartiment papier d'un moteur d'impression dans une orientation pour droitier. Ces

composants sont inversés dans une orientation pour gaucher. La Figure 17 à la page 19 illustre

le moteur d'impression avec le ruban chargé.

Figure 16 • Composants nécessaires pour le chargement du ruban

Axe du rouleau de ruban

Mandrin récupérateur du

Rouleau du guide ruban

Rouleau du guide ruban

Verrou de la tête d'impression

170PAX4 Guide de référence rapide

13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Figure 17 • Ruban chargé

Pour droitier170PAX4 Guide de référence rapideChargement du ruban 20

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Pour charger le ruban, procédez comme suit :

1. Reportez-vous à la Figure 18. Montez le rouleau de ruban sur son axe en suivant

l'illustration, puis enfoncez-le jusqu'à ce qu'il soit bien en place dans le moteur

Figure 18 • Installation du ruban sur son axe

Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en

contact avec la tête d'impression ou toute autre partie de l'imprimante.

Pour gaucher Pour droitier

Axe du rouleau de ruban avec ruban

170PAX4 Guide de référence rapide

Chargement du ruban 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 2. Reportez-vous à la Figure 19. Ouvrez la tête d'impression en décrochant son goujon de

Figure 19 • Ouverture de la tête d'impression

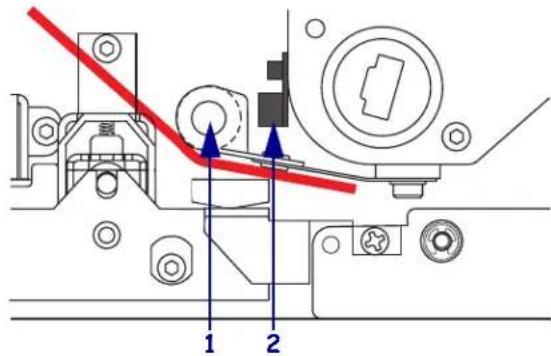

3. Reportez-vous à la Figure 20. Enfilez le ruban sous le rouleau du guide ruban inférieur.

4. Reportez-vous à la Figure 20. Vérifiez que le ruban passe directement sous la cellule

ruban, qui se trouve près de la paroi arrière du moteur d'impression.

Figure 20 • Enfilage du ruban sous la cellule ruban

Verrou de la tête d'impression

Rouleau du guide ruban inférieur

21170PAX4 Guide de référence rapideChargement du ruban 22

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

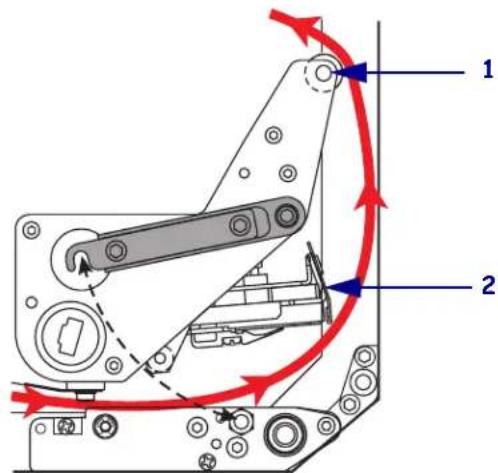

5. Reportez-vous à la Figure 21. Enfilez le ruban sous la tête d'impression, puis autour du

rouleau du guide ruban supérieur.

Figure 21 • Enfilage du ruban sous la tête d'impression

Attention • La tête d'impression peut être très chaude et elle risque de causer des

brûlures graves. Attendez qu'elle refroidisse.

Rouleau du guide ruban supérieur

170PAX4 Guide de référence rapide

Chargement du ruban 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 6. Reportez-vous à la Figure 22. Placez une bobine vide sur le mandrin récupérateur, puis

enfoncez-la jusqu'à ce qu'elle soit bien en place dans le moteur d'impression.

7. Reportez-vous à la Figure 22. Attachez l'extrémité du ruban à la bobine avec un ruban

adhésif ou une étiquette, et enroulez-le plusieurs fois dans le sens indiqué. Assurez-vous

que le ruban s'enroule régulièrement sur le mandrin.

Figure 22 • Chargement du ruban sur le mandrin récupérateur

8. Reportez-vous à la Figure 19 à la page 21. Refermez la tête d'impression en faisant pivoter

son verrou sur le goujon de blocage.

9. Refermez le panneau d'accès aux supports.

Pour gaucher Pour droitier

Mandrin récupérateur du ruban avec bobine vide

1170PAX4 Guide de référence rapideRetrait d'un ruban usagé 24

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Retrait d'un ruban usagé

Pour retirer un ruban usagé, procédez comme suit : 1. Ouvrez le panneau d'accès aux supports.2. Le ruban est-il terminé ? Si... Alors...

Oui a. Retirez la bobine vide de l'axe du rouleau de ruban. Conservez-la ;

vous allez l'utiliser sur le mandrin récupérateur pour charger le

b. Retirez le ruban usagé, ainsi que la bobine, du mandrin récupérateur.

c. Installez le nouveau ruban en suivant les instructions de la section

Chargement du ruban à la page 18.

Non a. Coupez le ruban à proximité du mandrin récupérateur. b. Retirez le ruban usagé, ainsi que la bobine, du mandrin récupérateur. c. Recherchez une bobine vide. Si nécessaire, retirez le ruban usagé de la bobine que vous avez retirée lors de l'étape précédente et jetez-le.

d. Reportez-vous à la Figure 22 à la page 23. Installez la bobine vide

sur le mandrin récupérateur, puis enfoncez-la jusqu'à ce qu'elle soit

bien en place dans le moteur d'impression. e. Enfilez le ruban restant sur l'axe en suivant les instructions de la section Chargement du ruban à la page 18.

f. Reportez-vous à la Figure 22 à la page 23. Attachez l'extrémité

du ruban à la bobine avec un ruban adhésif ou une étiquette, et

enroulez-le plusieurs fois dans le sens indiqué. Assurez-vous que

le ruban s'enroule régulièrement sur le mandrin.25 170PAX4 Guide de référence rapideConfiguration du moteur d'impression13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Configuration du moteur d'impression

Une fois que vous avez installé le papier et le ruban, vous pouvez définir les paramètres

d'impression pour votre application en utilisant le panneau de commande.

Pour accéder au mode Configuration, procédez comme suit :

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour parcourir les paramètres.

Pour quitter le mode de configuration, procédez comme suit :

1. Appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur la touche ovale gauche ou droite pour afficher les options de sauvegarde

Important • Certaines conditions d'impression peuvent exiger l'ajustement des paramètres

d'impression, par exemple la vitesse d'impression, le contraste ou le mode d'impression. Ces

conditions incluent (sans s'y limiter) :

• impression à grande vitesse

• prédécollage du papier

• utilisation d'étiquettes extrêmement fines, petites, synthétiques ou couchées

Puisque la qualité d'impression dépend de ces facteurs et d'autres, exécutez des tests afin de

déterminer la combinaison optimale entre les paramètres de l'imprimante et le papier pour

votre application. Une combinaison inadéquate risque de limiter le niveau de qualité ou la

vitesse d'impression ; par ailleurs, le moteur d'impression risque de ne pas fonctionner

correctement dans le mode d'impression voulu.

Tableau 4 • Enregistrement des options lors de la désactivation du mode

Configuration Écran LCDDescription

PERMANENTE Consigne les valeurs dans le moteur d'impression, même si

l'alimentation est coupée.

TEMPORAIRE Enregistre les modifications jusqu'à ce que l'alimentation soit

Annule toutes les modifications à partir du moment où vous

appuyez sur SETUP/EXIT (Configurer/Quitter) , sauf les modifications apportées aux paramètres de contraste et de

CONFIG DEFAUT Restaure les valeurs par défaut définies en usine pour tous les

paramètres, sauf les paramètres réseau. Remarque • Le chargement des valeurs par défaut définies en usine entraîne le calibrage automatique du

moteur d'impression.170PAX4 Guide de référence rapideConfiguration du moteur d'impression 26

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

3. Appuyez sur NEXT (Suivant) pour choisir la sélection affichée.

À l'issue de la séquence de configuration et de calibrage, le message

DERNIER SAUVE Charge les valeurs provenant de la dernière sauvegarde

RESEAU PAR DEFT Restaure les valeurs par défaut définies en usine pour les

paramètres réseau câblés et non câblés.

Tableau 4 • Enregistrement des options lors de la désactivation du mode

Écran LCD Description27 170PAX4 Guide de référence rapideConfiguration du moteur d'impression13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Impression d'une étiquette de configuration

Une fois que vous avez chargé le papier et le ruban (si nécessaire), imprimez une étiquette

de configuration pour avoir un enregistrement des paramètres actuels de votre moteur

d'impression. Conservez cette étiquette afin de pouvoir l'utiliser pour résoudre les problèmes

Pour imprimer une étiquette de configuration, procédez comme suit :

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour faire défiler les paramètres

LISTE CONFIG. 3. Appuyez sur le bouton ovale de droite pour confirmer l'impression. Une étiquette de configuration est imprimée (Figure 23).

Figure 23 • Étiquette de configuration170PAX4 Guide de référence rapideConfiguration du moteur d'impression 28

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Impression d'une étiquette de configuration réseau

Si vous utilisez un serveur d'impression, vous pouvez imprimer une étiquette de configuration

réseau une fois l'imprimante connectée au réseau.

Pour imprimer une étiquette de configuration réseau, procédez comme suit :

1. Sur le panneau de commande, appuyez sur SETUP/EXIT (Configurer/Quitter).

2. Appuyez sur NEXT (Suivant) ou PREVIOUS (Précédent) pour faire défiler les paramètres

LISTE SS FIL. 3. Appuyez sur le bouton ovale de droite pour confirmer l'impression. Une étiquette de configuration réseau est imprimée (Figure 24). Si aucun serveur

d'impression sans fil n'est installé, la partie « sans fil » de l'étiquette ne sera pas imprimée.

Figure 24 • Étiquette de configuration réseau29 170PAX4 Guide de référence rapideConfiguration du moteur d'impression13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Affichage ou modification des paramètres

Le Tableau 5 propose un sous-ensemble des paramètres du moteur d'impression dans l'ordre

dans lequel ils sont affichés lorsque vous appuyez sur NEXT (Suivant) quand vous activez le mode de configuration. Tout au long de ce processus, appuyez sur NEXT (Suivant) pour passer au paramètre suivant, ou appuyez sur PREVIOUS (Précédent) pour revenir au paramètre précédent du cycle. Lorsqu'un paramètre est modifié, un astérisque (*) s'affiche dans l'angle

supérieur gauche de l'affichage afin d'indiquer que la valeur est différente de la valeur active

dans le moteur d'impression.

Tableau 5 • Paramètres du moteur d'impression

Paramètre Action/Explication Ajustement du contraste d'impression

Si l'impression est trop pâle ou si les zones imprimées contiennent des

vides, augmentez le contraste. Si l'impression est trop sombre ou si les

zones imprimées présentent un soutirage ou un étalement de l'encre,

réduisez le contraste. Le pilote ou les paramètres du logiciel peuvent

également modifier la définition du contraste.

Important • Réglez le contraste au niveau le plus bas permettant d'obtenir

une bonne qualité d'impression. S'il est réglé à un niveau trop élevé, l'encre

risque de maculer le papier ou de traverser le ruban, ou la tête d'impression

risque de s'user prématurément.

• Appuyez sur la touche ovale droite pour augmenter le contraste.

• Appuyez sur la touche ovale gauche pour réduire le contraste.

Valeur par défaut : +4.0

Plage : 00.0 à +30.0

Ajustement de la vitesse tête

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur.

Valeur par défaut : 51 MM/S Plage : 51 à 305 MM/S pour 203 ppp, 51 à 203 MM/S pour 300 ppp

Ajustement de la vitesse de saut

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur.

Valeur par défaut : 152 MM/S Plage : 25 à 305 MM/S Ajustement de la vitesse rétro-alimentée

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur.

Valeur par défaut : 51 MM/S Plage : 25 à 305 MM/S CONTRASTE

6 MM/S VIT. RÉTRO-ALIM

2 MM/S170PAX4 Guide de référence rapideConfiguration du moteur d'impression 30

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Ajustement de la position de déchirement

Détermine la position du support sur la barre de déchirement/prédécollage

après l'impression. Les nombres positifs et négatifs entraînent le

déplacement du papier respectivement vers l'extérieur et l'intérieur.

Chaque pression sur une touche ovale ajuste la position de déchirement de

quatre rangées de points.

• Appuyez sur la touche ovale droite pour augmenter la valeur.

• Appuyez sur la touche ovale gauche pour réduire la valeur.

Valeur par défaut : +0

Sélection du mode d'impression

Les paramètres du mode d'impression indiquent au moteur d'impression la

méthode d'alimentation en papier que vous voulez utiliser.

• Appuyez sur la touche ovale voulue pour afficher les sélections

Valeur par défaut : DÉCHIREMENT Sélections : DÉCHIREMENT, REBOBINER, APPLICATEUR Définition du type de papier

Indique au moteur d'impression le type de papier que vous utilisez. Lorsque

vous sélectionnez un papier non continu, le moteur d'impression alimente

le papier de façon à calculer la longueur de l'étiquette (la distance entre

deux points de repérage reconnus pour l'espace, l'encoche d'alignement ou

le trou entre les étiquettes). Si vous sélectionnez un papier continu, vous

devez inclure une instruction de longueur d'étiquette dans votre format

^LLxxxx si vous utilisez ZPL ou ZPL II).

• Appuyez sur la touche ovale voulue pour afficher les sélections

Valeur par défaut : NON CONTINU Sélections : CONTINU, NON CONTINU Définition du type de cellule

Indique au moteur d'impression que vous utilisez un support bande

(séparations d'étiquette indiquées par un espace, une encoche ou un trou)

ou un support au verso duquel les repères noirs sont imprimés.

• Appuyez sur la touche ovale voulue pour afficher d'autres sélections.

Valeur par défaut : BANDE Sélections : BANDE, MARQUE NOIRE Tableau 5 • Paramètres du moteur d'impression (Suite)

Paramètre Action/Explication DÉCHIREMENT +000

MODE D'IMPRESSION DÉCHIREMENT TYPE MÉDIA NON CONTINU TYPE DE CELLULE BANDE31 170PAX4 Guide de référence rapideConfiguration du moteur d'impression13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Sélection du type d'impression

Indique au moteur d'impression le type d'impression à utiliser : transfert

thermique (ruban nécessaire) ou thermique direct (pas de ruban).

• Appuyez sur la touche ovale voulue pour afficher les sélections

Valeur par défaut : Transfert thermique

Sélections : Transfert thermique, thermique direct

Remarque • La sélection du mode thermique direct avec

l'utilisation d'un ruban crée une erreur du moteur d'impression, mais

l'impression se poursuit.

Définition de la largeur d'impression

Détermine la zone d'impression sur la largeur de l'étiquette en fonction de

la résolution du moteur d'impression.

Pour modifier la valeur affichée : 1. Appuyez sur la touche ovale gauche pour déplacer le curseur.2. Appuyez sur le bouton ovale droite pour augmenter la valeur du chiffre.

Pour modifier l'unité de mesure : 1. Appuyez sur la touche ovale gauche jusqu'à ce que l'unité de mesure soit activée. 2. Appuyez sur la touche ovale droite pour activer une autre unité de mesure (mm, pouces ou points).

Valeur par défaut : 168 0/8 mm pour les moteurs d'impression 203 ppp ;

168 0/12 mm pour les moteurs d'impression 300 ppp

REMARQUE : Si vous choisissez une largeur trop petite, certaines parties

de l'étiquette risquent de ne pas être imprimées sur le papier. Si vous

choisissez une largeur trop élevée, vous allez encombrer inutilement la

mémoire de formatage, et l'impression risque d'être effectuée sur le

contre-rouleau, et non sur l'étiquette. Ce paramètre peut affecter la position

horizontale du format d'étiquette si l'image a été inversée au moyen de la

Définition de la longueur d'étiquette maximale

La longueur d'étiquette maximale est utilisée au cours du processus de

calibrage. L'espace inter-étiquette est inclus dans la longueur de l'étiquette.

Définissez toujours une valeur qui excède d'au moins 1 pouce (25,4 mm) la

longueur de l'étiquette que vous utilisez. Par exemple, si l'étiquette a une

longueur de 5 pouces (126 mm), espace inter-étiquette inclus, réglez le

paramètre sur 6,0 pouces (152 mm). Si la valeur est inférieure à la longueur

de l'étiquette, le moteur d'impression considère que le support chargé est de

type continu et le moteur d'impression ne peut pas effectuer le calibrage.

• Pour augmenter la valeur, appuyez sur la touche ovale droite.

• Pour réduire la valeur, appuyez sur la touche ovale gauche.

Valeur par défaut : 39,0 pouces (988 mm).

Plage : Les valeurs sont ajustables par incréments d'un pouce (25,4 mm).

Tableau 5 • Paramètres du moteur d'impression (Suite)

Paramètre Action/Explication

-39.0PO 988MM+170PAX4 Guide de référence rapideConfiguration du moteur d'impression 32

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

• Appuyez sur la touche ovale droite pour imprimer une étiquette

répertoriant les polices standard, ainsi que les polices optionnelles

stockées dans la RAM, la mémoire Flash ou les cartes de polices

PCMCIA optionnelles du moteur d'impression.

Liste des codes à barres

• Appuyez sur la touche ovale droite pour imprimer une étiquette

répertoriant les codes à barres disponibles dans le moteur d'impression.

Les codes à barres peuvent être stockés dans la RAM, la mémoire Flash

ou les cartes PCMCIA optionnelles.

• Appuyez sur la touche ovale droite pour imprimer une étiquette qui

répertorie les images disponibles stockées dans la RAM, la mémoire

Flash ou la carte mémoire optionnelle du moteur d'impression.

• Appuyez sur la touche ovale droite pour imprimer une étiquette qui

répertorie les formats disponibles stockés dans la RAM, la mémoire

Flash ou la carte mémoire optionnelle du moteur d'impression.

Liste de configuration

• Appuyez sur la touche ovale droite pour imprimer une étiquette de

configuration, qui répertorie la configuration actuelle du moteur

Paramètres de la liste sans fil

• Appuyez sur la touche ovale droite pour imprimer une étiquette de

configuration réseau, qui répertorie les paramètres des serveurs

d'impression installés.

• Appuyez sur la touche ovale droite pour imprimer des étiquettes qui

répertorient les polices, codes à barres, images et formats disponibles,

ainsi que les configurations actuelles pour le réseau et le moteur

Sélection de la langue d'affichage

Ce paramètre vous permet de changer la langue d'affichage du texte sur le

panneau de commande.

• Appuyez sur la touche ovale droite ou gauche pour afficher d'autres

Valeur par défaut : ENGLISH Sélections : ENGLISH, ESPANOL, FRANÇAIS, DEUTSCH,

ITALIANO, NORSK, PORTUGUES, SVENSKA, DANSK, ESPANOL2,

NEDERLANDS, SUOMI, PERSONNALISE Tableau 5 • Paramètres du moteur d'impression (Suite)

IMPRIME LISTE SS FIL IMPRIME LISTE TOUT IMPRIME LANGUE ANGLAIS33 170PAX4 Guide de référence rapideProgramme de nettoyage13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A Programme de nettoyage

Le programme de nettoyage recommandé est indiqué dans le Tableau 6. Reportez-vous aux

pages suivantes pour plus de détails sur les procédures spécifiques.

Nettoyage de la tête d'impression et du contre-rouleau

Nettoyez la tête d'impression et le contre-rouleau conformément au programme indiqué dans

le Tableau 6 à la page 33. Nettoyez la tête d'impression plus souvent si vous constatez une

qualité d'impression irrégulière, par exemple la présence de vides ou une impression trop

claire. Nettoyez le contre-rouleau si vous constatez des problèmes d'avance du papier.

Attention • N'utilisez que les produits nettoyants indiqués. Zebra n'est pas responsable des dégâts résultant de l'utilisation d'autres produits nettoyants pour cette imprimante. Tableau 6 • Programme de nettoyage recommandé Zone Méthode Intervalle Tête d'impression Solvant* Exécutez les procédures suivantes aux moments

• Lorsque le message

NETTOYER TÊTE s'affiche.

• Mode d'impression thermique directe : après chaque

rouleau d'étiquettes ou après chaque portion de 150 m

(500 pieds) d'étiquettes en continu.

• Mode d'impression par transfert thermique : après

chaque rouleau (450 m ou 1 500 pieds) de ruban.

Contre-rouleau Solvant*

Cellule papier à transmission Soufflage d'air

Cellule papier réfléchissante Soufflage d'air

Passage de papier Solvant*

Cellule ruban Soufflage d'air

Détecteurs d'ouverture de porte Soufflage d'air Mensuel

Barre de déchirement/

* Utilisez le kit d'entretien préventif de Zebra, pièce n° 47362, ou une solution à 90 % d'alcool isopropylique

et 10 % d'eau désionisée.

Attention • La tête d'impression peut être très chaude et elle risque de causer des brûlures graves. Attendez qu'elle refroidisse. Attention • Respectez les consignes de sécurité électrostatique appropriées lors de la manipulation de tout composant sensible à l'électricité statique, par exemple les cartes de circuits imprimés et les têtes d'impression. Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en contact avec la tête d'impression ou toute autre partie de l'imprimante.170PAX4 Guide de référence rapideProgramme de nettoyage 34

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007

Pour nettoyer la tête d'impression et le contre-rouleau, procédez comme suit :

1. Arrêtez (O) le moteur d'impression.

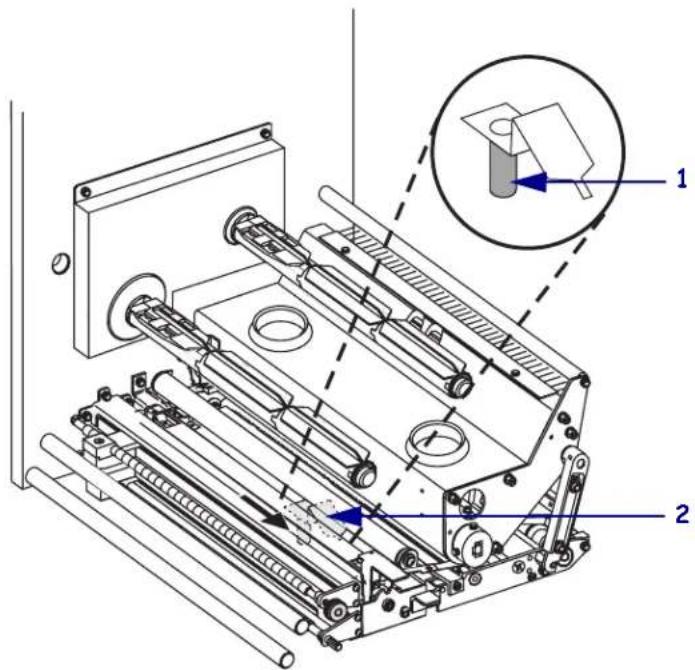

2. Reportez-vous à la Figure 25. Ouvrez la tête d'impression en décrochant son goujon de

Figure 25 • Ouverture de la tête d'impression

3. Retirez le papier et le ruban.

Verrou de la tête d'impression

170PAX4 Guide de référence rapide

Programme de nettoyage 13/08/2007 170PAX4 Guide de référence rapide 57517L-022 Rév. A 4. Reportez-vous à la Figure 26. Utilisez le kit d'entretien préventif de Zebra (pièce

n° 47362) ou imbibez un coton-tige d'une solution à 90 % d'alcool isopropylique et

10 % d'eau désionisée pour nettoyer les éléments d'impression. Attendez quelques instants

que le solvant s'évapore.

Figure 26 • Nettoyage de la tête d'impression et du contre-rouleau

(orientation pour droitier)

5. Servez-vous d'un chiffon doux non pelucheux imbibé d'alcool pour nettoyer le

contre-rouleau et les autres rouleaux. Faites tourner les rouleaux tout en les nettoyant.

6. Rechargez le ruban et le papier (s'ils sont utilisés).

7. Mettez le moteur d'impression sous tension (I).

Éléments de la tête d'impression (bande grise)

Remarque • Si la qualité d'impression ne s'améliore pas à l'issue de cette procédure,

nettoyez la tête d'impression avec une pellicule de nettoyage Save-a-Printhead. Adressez-

vous à votre distributeur Zebra agréé pour de plus amples informations.

1 2170PAX4 Guide de référence rapide

Programme de nettoyage

57517L-022 Rév. A 170PAX4 Guide de référence rapide 13/08/2007
