MODE D'EMPLOI 105SL ZEBRA

© 2007 ZIH Corp. Tous les numéros et noms de produits sont des marques commerciales de Zebra ; Zebra et le logo Zebra sont des marques déposées de ZIH Corp. Tous droits réservés. 14023L-022 Rév. A

105SL - Guide de référence rapide

Ce guide contient des informations qui faciliteront l'utilisation courante de votre imprimante.

Pour plus de détails, reportez-vous au Guide d'utilisation.

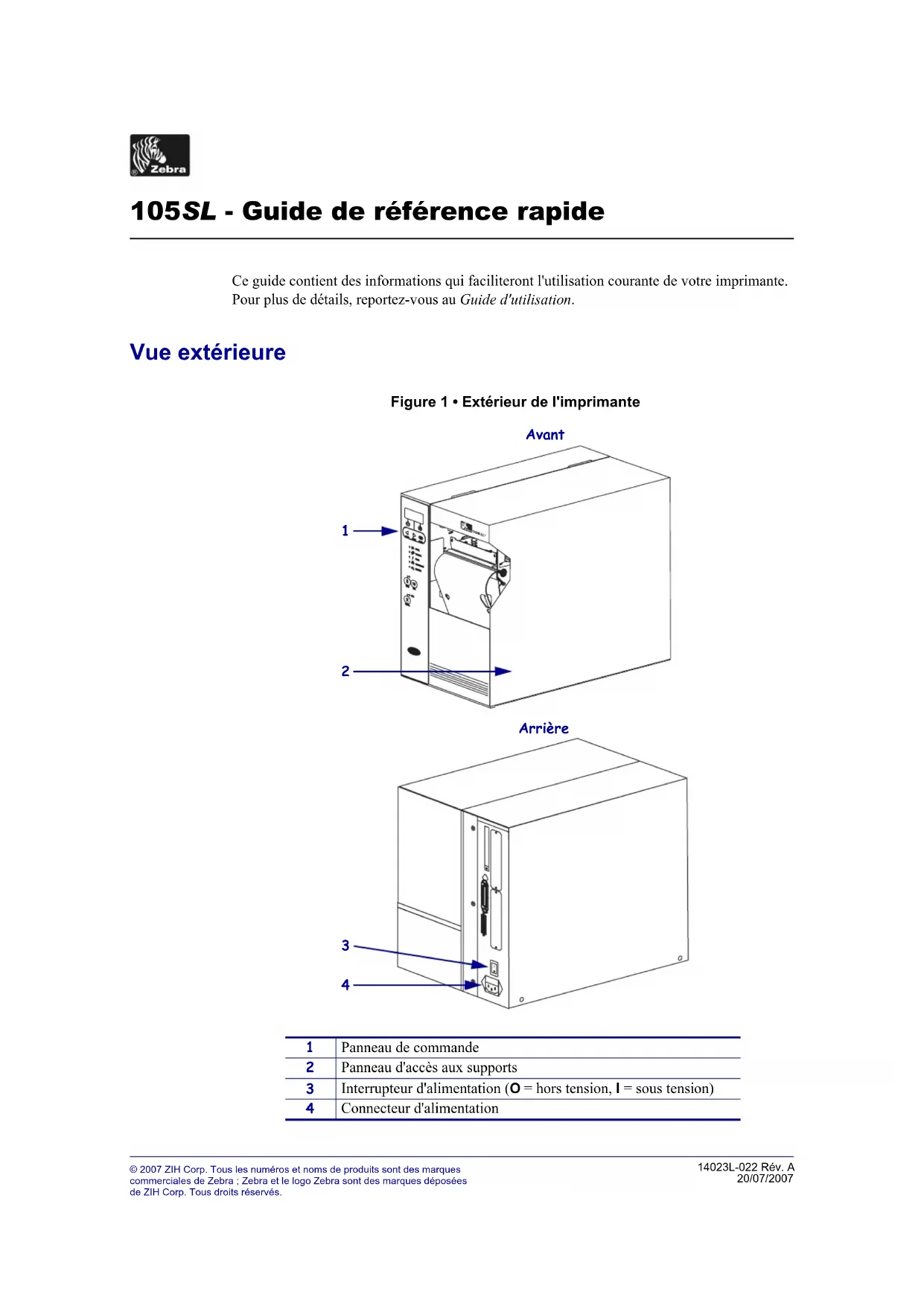

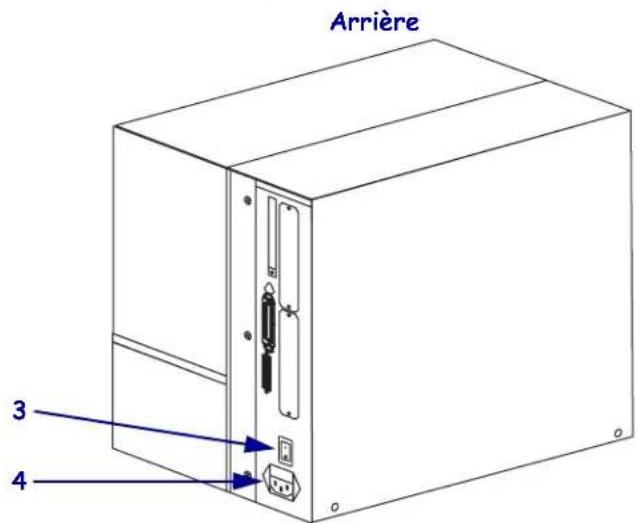

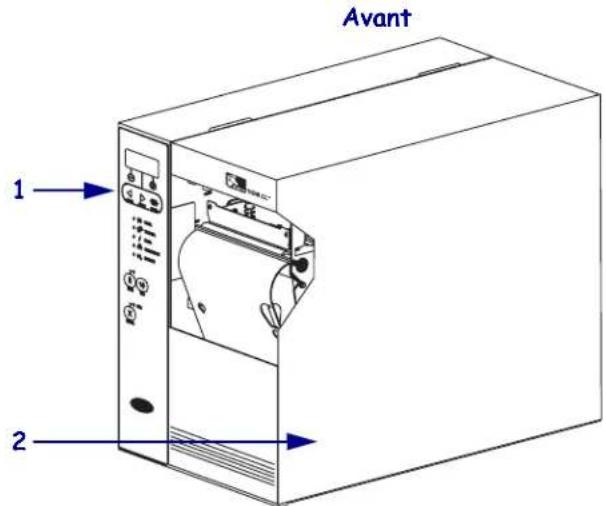

Figure 1 • Extérieur de l'imprimante

Panneau d'accès aux supports

Interrupteur d'alimentation (O = hors tension, I = sous tension)

Connecteur d'alimentation

4Panneau de commande

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

Le panneau de commande (Figure 2) contrôle le fonctionnement de base de l'imprimante et

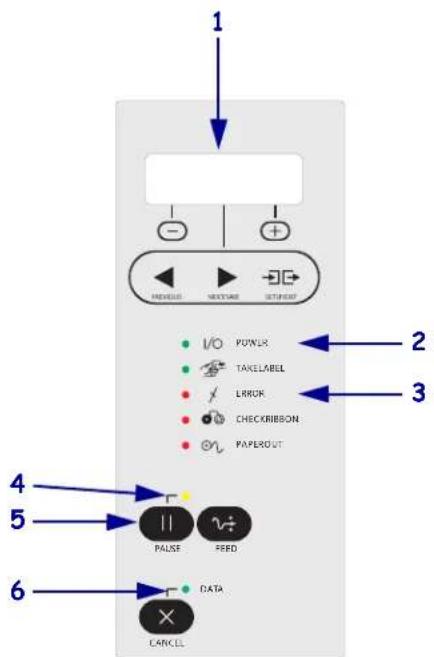

Figure 2 • Panneau de commande

Afficheur Indique l'état de fonctionnement

Est allumé lorsque l'imprimante

Voyant Error (Erreur) Clignote lorsque l'imprimante

exige votre intervention.

Voyant PAUSE Est allumé lorsque l'imprimante

Bouton PAUSE Lorsque vous appuyez dessus,

cette touche permet d'activer ou de

désactiver le mode de

fonctionnement de l'imprimante.

Clignote rapidement lorsque

l'imprimante est en train de

recevoir des données.

POWERTAKE LABELERRORCHECK RIBBONCANCEL FEED PAPER O UTPAUSE DATA PREVIOUS NEXT/SAVE SETUP/EXIT

Composants de l'imprimante 20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A Composants de l'imprimante

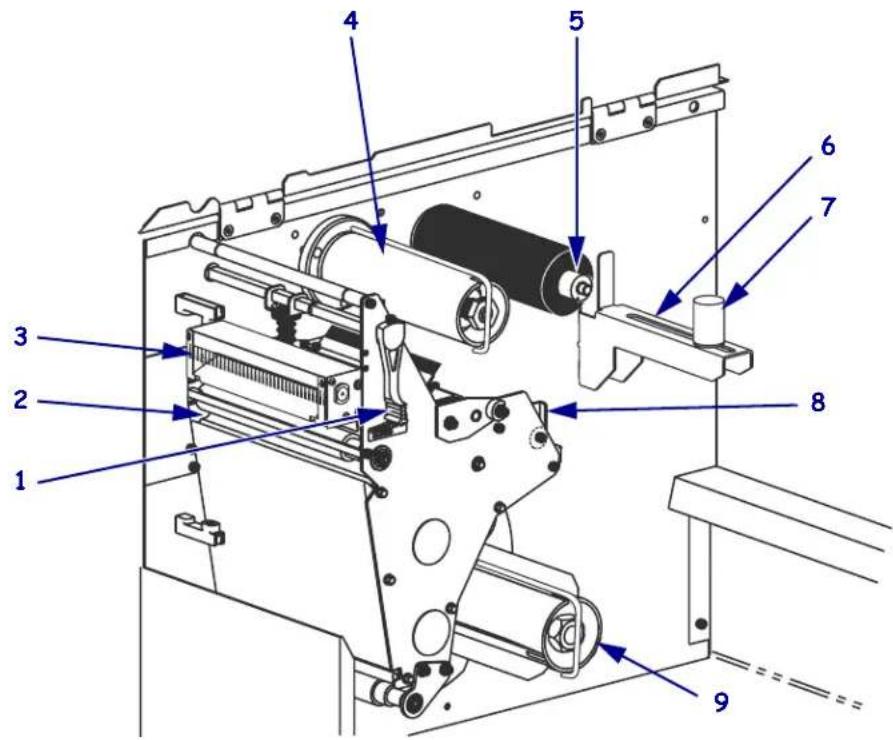

La Figure 3 identifie les composants placés à l'intérieur du compartiment papier de votre

imprimante. Votre imprimante sera peut-être légèrement différente en fonction des options

Figure 3 • Composants de l'imprimante

Levier d'ouverture de tête

Guide de bord extérieur de

Mandrin récupérateur du

Axe du rouleau de ruban

2Chargement du papier

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

Chargement du papier

Les instructions figurant dans cette section vous permettront de charger un rouleau de papier

en mode déchirement (Figure 4). Pour de plus amples instructions sur le chargement du papier

à pliage paravent ou sur le chargement suivant différents modes d'impression, reportez-vous au

Guide d'utilisation.

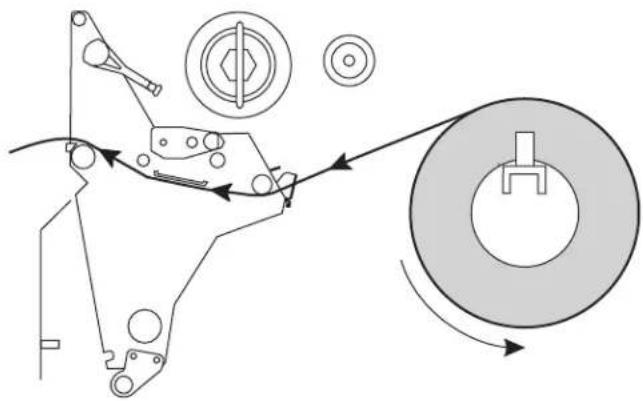

Figure 4 • Passage de papier en mode déchirement

Pour charger le rouleau de papier en mode déchirement, procédez comme suit :

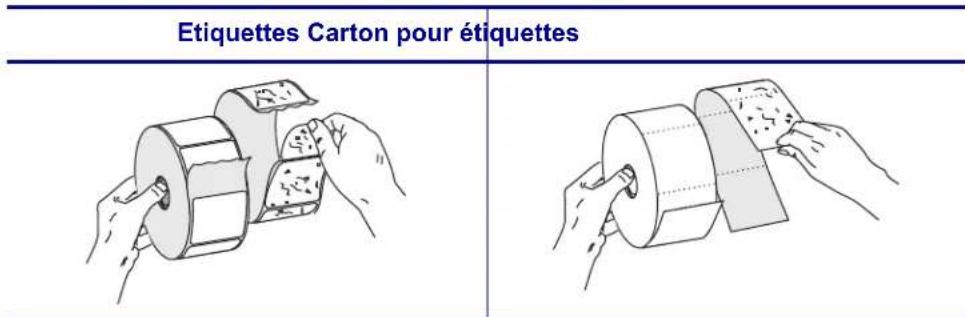

1. Retirez les étiquettes sales ou retenues par des bandes adhésives ou du scotch et jetez-les.

2. Tirez le guide de papier aussi loin que possible vers l'extérieur.

Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en contact avec la tête d'impression ou toute autre pièce de l'imprimante. Etiquettes Carton pour étiquettes5

Chargement du papier

20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A

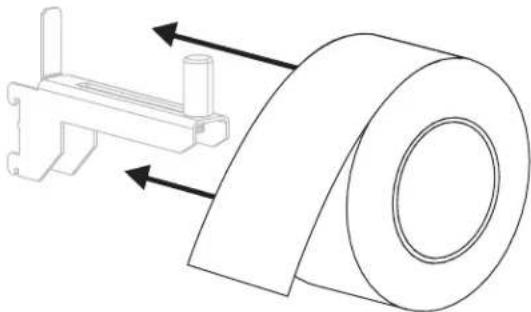

3. Placez le rouleau de papier sur le porte-rouleau. Poussez le rouleau aussi loin que possible.

4. Faites glisser le guide à l'intérieur jusqu'à ce qu'il touche le bord du rouleau.

5. Ouvrez la tête d'impression en faisant tourner le levier d'ouverture dans le sens inverse des

aiguilles d'une montre.Chargement du papier

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

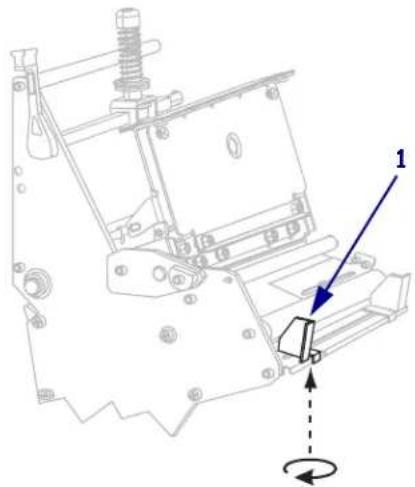

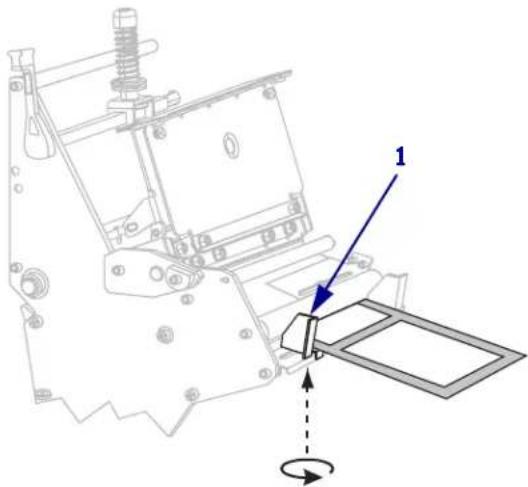

6. Desserrez la vis à oreillettes (non visible sous cet angle) située en bas du guide de bord

extérieur de papier (

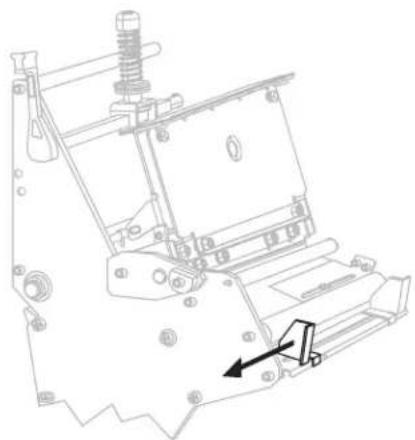

7. Faites glisser complètement le guide de bord extérieur de papier.

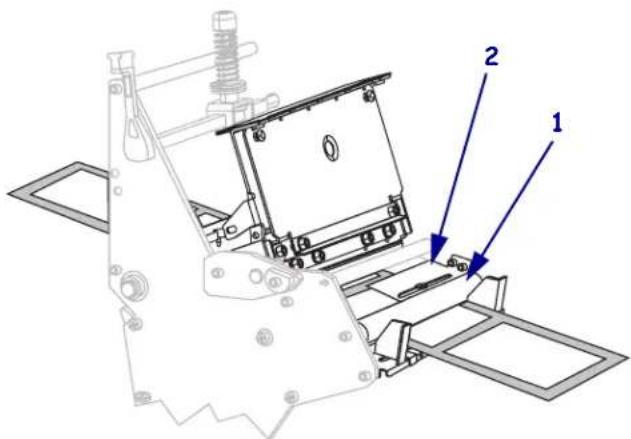

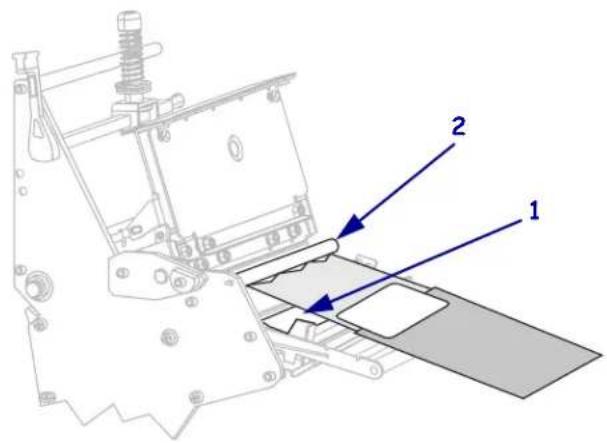

8. Enfilez le papier sous le rouleau inférieur (1) et la cellule papier supérieure (2).

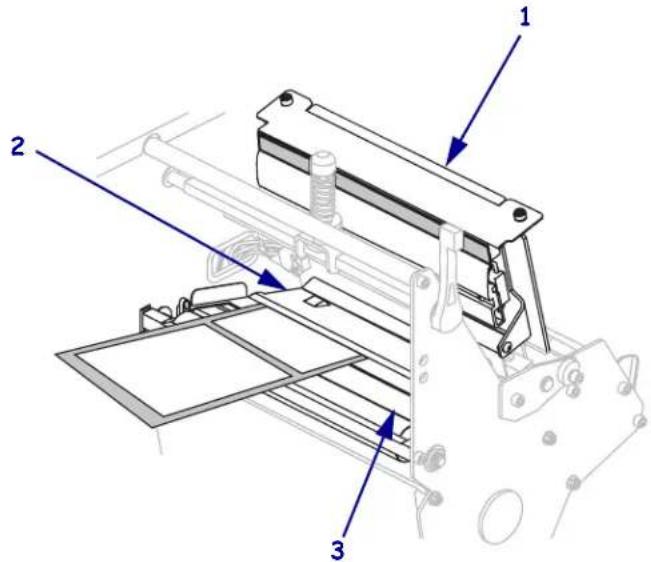

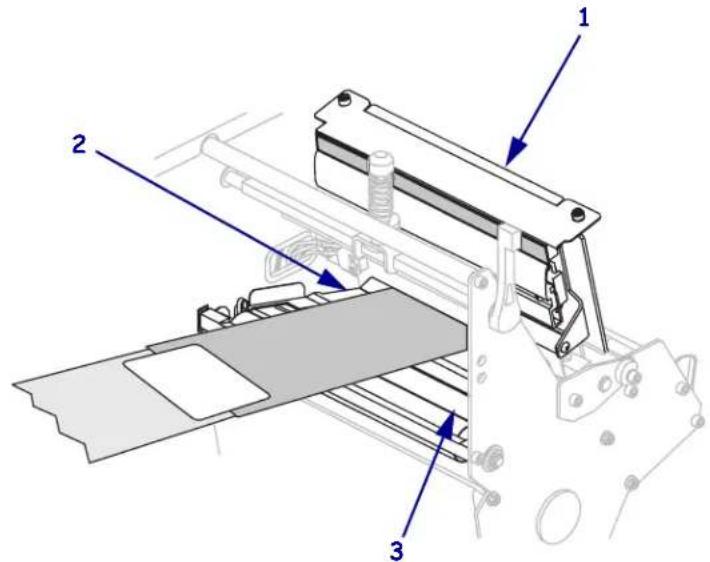

Chargement du papier 20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A 9. Poussez le papier vers l'avant jusqu'à ce qu'il passe sous la tête d'impression (1), sous le

plateau à ressort (2) et au-dessus du rouleau (3).

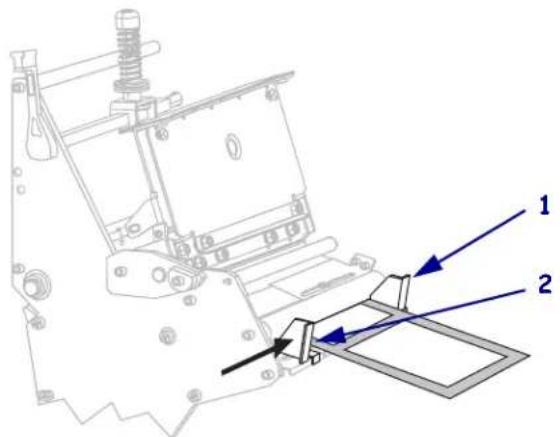

10. Alignez le papier sur le guide de bord intérieur de papier (1). Faites glisser le guide de

bord extérieur de papier vers l'intérieur (

2) jusqu'à ce qu'il touche le bord du papier.

2Chargement du papier

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

11. Serrez la vis à oreillettes (non visible sous cet angle) située en bas du guide de bord

extérieur de papier (

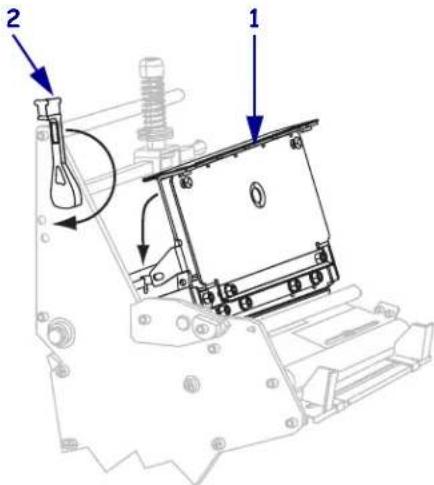

12. Abaissez la tête d'impression (1) et faites ensuite tourner le levier d'ouverture dans le sens

des aiguilles d'une montre jusqu'à ce qu'il s'enclenche dans sa position (

129 Chargement du ruban20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A Chargement du ruban

Pour éviter l'usure de la tête d'impression, utilisez toujours un ruban plus large que le papier.

La face encrée du ruban doit être orientée vers l'extérieur. Pour une impression thermique

directe, ne chargez pas de ruban dans l'imprimante.

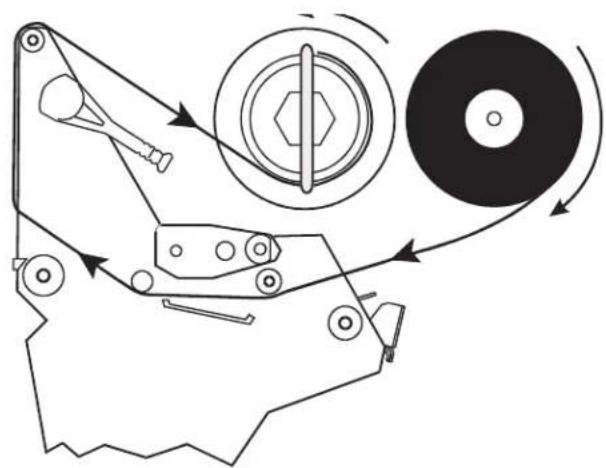

Figure 5 • Passage du ruban

Pour charger le ruban, procédez comme suit : 1. Alignez les segments de l'axe du rouleau de ruban. 2. Orientez le ruban avec l'extrémité libre se déroulant dans le sens des aiguilles d'une

Attention • Lors du chargement du papier ou du ruban, retirez les bijoux pouvant entrer en contact avec la tête d'impression ou toute autre pièce de l'imprimante.Chargement du ruban

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

3. Placez le rouleau de ruban sur son axe et enfoncez-le complètement.

4. Un guide facilite le chargement et le retrait du ruban. Est-ce qu'un bout de papier ou un

autre élément pouvant servir de guide est fixé au bout de votre rouleau de ruban ?

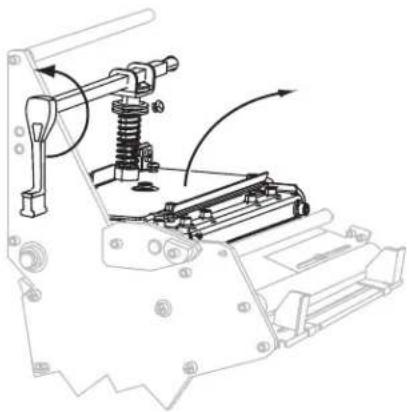

5. Ouvrez la tête d'impression en faisant tourner le levier d'ouverture dans le sens inverse des

aiguilles d'une montre.

Oui Passez à l'étape suivante.

a. Déchirez une bande de papier (étiquettes et support) du rouleau d'environ

150 à 305 mm (6 à 12 pouces) de long.

b. Décollez une étiquette de cette bande de papier.

c. Utilisez cette étiquette (1) pour relier le bout du ruban (2) à la bande de

3). La bande de papier sert de guide.

Chargement du ruban 20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A 6. Enfilez le guide et le ruban relié sur le rouleau inférieur (1) et sous le rouleau supérieur

7. Poussez le guide vers l'avant jusqu'à ce qu'il passe sous la tête d'impression (1), sur le

plateau à ressort (2) et au-dessus du rouleau (3).

2Chargement du ruban

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

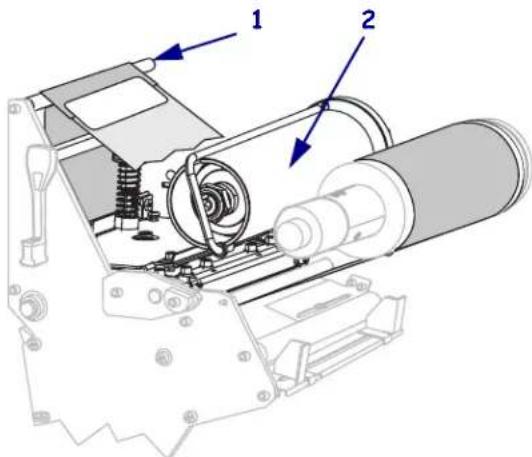

8. Faites passer le guide sur le rouleau de ruban supérieur (1) et en direction du mandrin

9. Retirez le crochet du mandrin récupérateur.

10. Enroulez le guide et le ruban dans le sens inverse des aiguilles d'une montre autour du

mandrin récupérateur.

11. Remettez le crochet en place. Le bout court du crochet va dans l'encoche sur le mandrin

récupérateur. Le bout long va dans la rainure située de l'autre côté de l'encoche.

Chargement du ruban 20/07/2007 105SL - Guide de référence rapide 14023L-022 Rév. A 12. Faites tourner le mandrin plusieurs fois dans le sens inverse des aiguilles d'une montre

pour enrouler le ruban sur le crochet et éviter qu'il ne soit détendu.

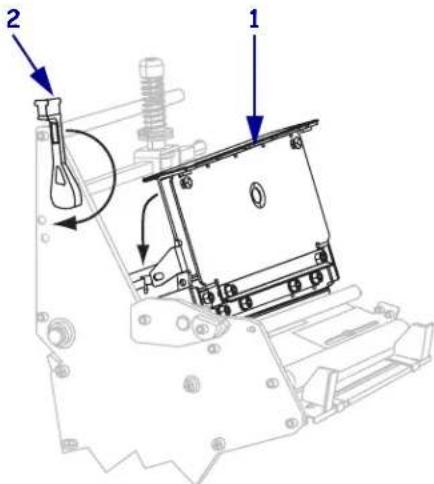

13. Abaissez la tête d'impression (1) et faites ensuite tourner le levier d'ouverture dans le sens

des aiguilles d'une montre jusqu'à ce qu'il s'enclenche dans sa position (

12Chargement du ruban

14023L-022 Rév. A 105SL - Guide de référence rapide 20/07/2007

Retrait d'un ruban usagé

Retirez le ruban usagé du mandrin récupérateur lors de chaque remplacement du rouleau de

Pour retirer un ruban usagé, procédez comme suit :

1. Si le ruban ne s'enroule pas, coupez-le devant le mandrin récupérateur.

2. Poussez le crochet jusqu'à ce qu'il sorte de la rainure située sur le mandrin récupérateur.

Déplacez le crochet vers l'avant et vers l'arrière pour détendre le ruban.

3. Retirez le crochet desserré du mandrin récupérateur.

4. Faites ensuite glisser le ruban hors du mandrin et jetez-le.
