MODE D'EMPLOI ZGG76534XA ZANUSSI

Notice d'utilisation 15

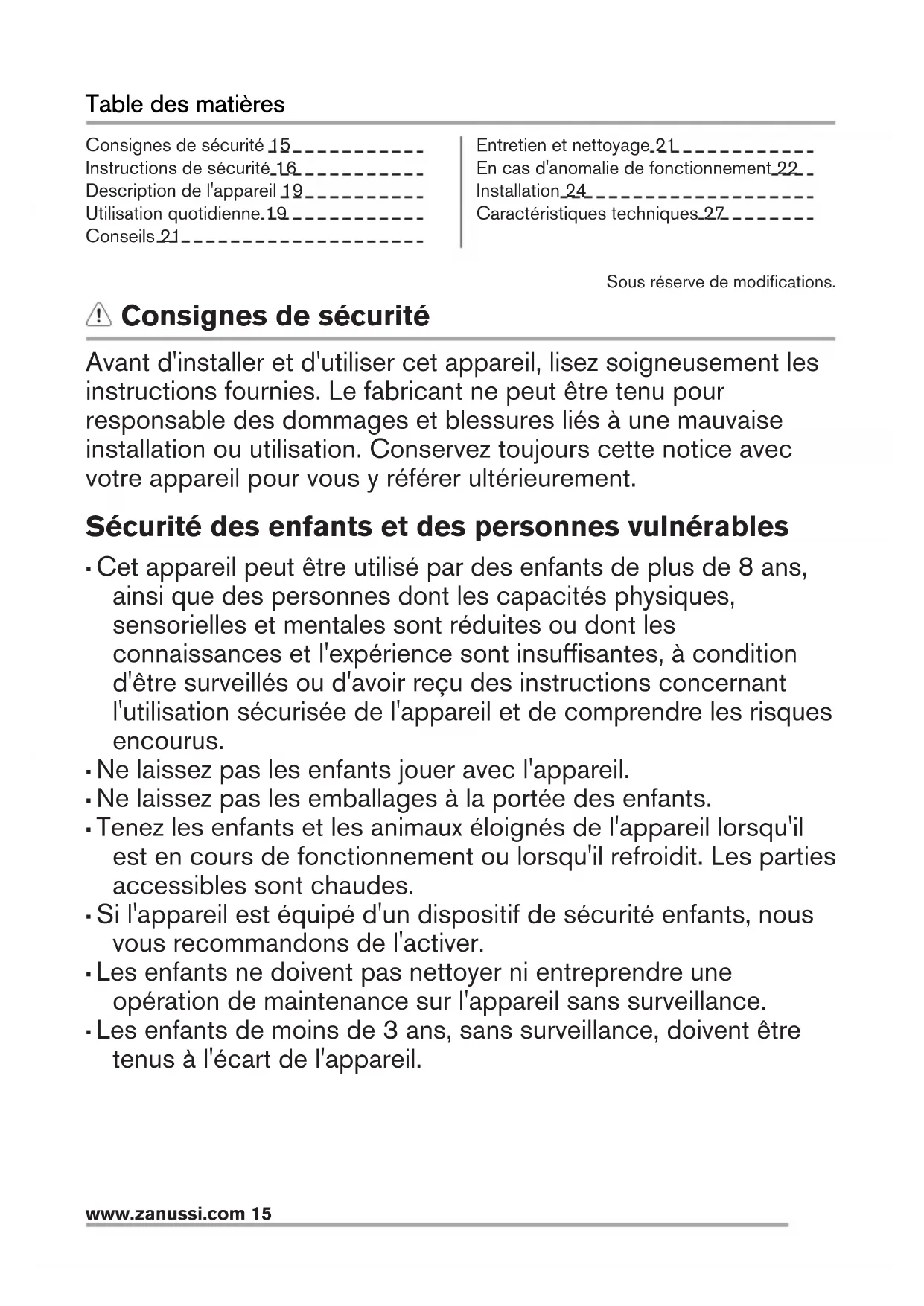

14 www.zanussi.comTable des matières

Consignes de sécurité 15

Instructions de sécurité 16

Description de l'appareil 19

Utilisation quotidienne 19

Entretien et nettoyage 21

En cas d'anomalie de fonctionnement 22

Caractéristiques techniques 27

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les

instructions fournies. Le fabricant ne peut être tenu pour

responsable des dommages et blessures liés à une mauvaise

installation ou utilisation. Conservez toujours cette notice avec

votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans,

ainsi que des personnes dont les capacités physiques,

sensorielles et mentales sont réduites ou dont les

connaissances et l'expérience sont insuffisantes, à condition

d'être surveillés ou d'avoir reçu des instructions concernant

l'utilisation sécurisée de l'appareil et de comprendre les risques

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il

est en cours de fonctionnement ou lorsqu'il refroidit. Les parties

accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous

vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une

opération de maintenance sur l'appareil sans surveillance.

• Les enfants de moins de 3 ans, sans surveillance, doivent être

tenus à l'écart de l'appareil.

www.zanussi.com 15Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds

pendant son fonctionnement. Ne touchez pas les résistances.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou

un système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de

l'huile sans surveillance sur une table de cuisson car cela

pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez

l'appareil puis couvrez les flammes, par exemple avec un

couvercle ou une couverture ignifuge.

• N'entreposez rien sur les surfaces de cuisson.

• Ne posez pas d'objets métalliques tels que couteaux,

fourchettes, cuillères ou couvercles sur la table de cuisson car

ils pourraient chauffer.

• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• Si le câble d'alimentation est endommagé, il doit être remplacé

par le fabricant, un service de maintenance agréé ou un

technicien qualifié afin d'éviter tout danger.

• Si l'appareil est relié directement à l'alimentation électrique,

installez un sectionneur avec une ouverture de contact. Il est

indispensable de garantir une déconnexion complète

conformément aux conditions de surtension de catégorie III. Le

fil de terre n'est pas concerné.

• Lorsque vous acheminez le câble d'alimentation, assurez-vous

qu'il n'entre pas en contact direct (par exemple, à l'aide d'un

manchon isolant) avec des parties pouvant atteindre des

températures supérieures de 50 °C à la température ambiante.

Instructions de sécurité

L'appareil doit être installé

uniquement par un professionnel

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par

rapport aux autres appareils et éléments.

• Soyez toujours vigilants lorsque vous

déplacez l'appareil car il est lourd. Portez

toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un

matériau d'étanchéité pour éviter que la

moisissure ne provoque des gonflements.

16 www.zanussi.com• Protégez la partie inférieure de l'appareil de

la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou

sous une fenêtre. Les récipients chauds

risqueraient de tomber de l'appareil lors de

l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs,

assurez-vous qu'il y a suffisamment d'espace

entre le fond de l'appareil et le tiroir

supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très

chaud. Veillez à installer un panneau de

séparation ignifuge sous l'appareil pour en

Branchement électrique

Risque d'incendie ou

• L'ensemble des branchements électriques

doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que

l'appareil est débranché.

• Vérifiez que les données électriques figurant

sur la plaque signalétique correspondent à

celles de votre réseau. Si ce n'est pas le cas,

contactez un électricien.

• Assurez-vous que l'appareil est bien installé.

Un câble d'alimentation lâche et inapproprié

ou une fiche (si présente) non serrée

peuvent être à l'origine d'une surchauffe des

• Utilisez le câble d'alimentation électrique

• Ne laissez pas le câble d'alimentation

• Assurez-vous qu'une protection anti-

électrocution est installée.

• Utilisez un collier anti-traction sur le câble.

• Assurez-vous que le câble d'alimentation ou

la fiche (si présente) n'entrent pas en

contact avec les surfaces brûlantes de

l'appareil ou les récipients brûlants lorsque

vous branchez l'appareil à des prises

électriques situées à proximité.

• N'utilisez pas d'adaptateurs multiprises ni de

• Veillez à ne pas endommager la fiche

secteur (si présente) ni le câble

d'alimentation. Contactez un service après-

vente agréé ou un électricien pour remplacer

le câble d'alimentation s'il est endommagé.

• La protection contre les chocs des parties

sous tension et isolées doit être fixée de telle

manière qu'elle ne puisse pas être enlevée

• Ne branchez la fiche d'alimentation à la prise

de courant qu'à la fin de l'installation.

Assurez-vous que la prise de courant est

accessible une fois l'appareil installé.

• Si la prise de courant est lâche, ne branchez

pas la fiche d'alimentation secteur.

• Ne tirez jamais sur le câble d'alimentation

pour débrancher l'appareil. Tirez toujours sur

• N'utilisez que des systèmes d'isolation

appropriés : des coupe-circuits, des fusibles

(les fusibles à visser doivent être retirés du

support), un disjoncteur différentiel et des

• L'installation électrique doit être équipée

d'un dispositif d'isolement à coupure

omnipolaire. Le dispositif d'isolement doit

présenter une distance d'ouverture des

contacts d'au moins 3 mm.

• Tous les raccordements au gaz doivent être

effectués par une personne qualifiée.

• Avant l'installation, vérifiez que les conditions

de distribution locales (nature et pression du

gaz) sont compatibles avec le réglage de

• Assurez-vous que l'air circule autour de

• Les informations concernant l'alimentation en

gaz se trouvent sur la plaque signalétique.

• Cet appareil n'est pas raccordé à un

dispositif d'évacuation des produits de

combustion. Assurez-vous de brancher

l'appareil selon les réglementations

d'installation en vigueur. Veillez à respecter

les exigences en matière d'aération.

Risque de blessures, de brûlures ou

• Avant la première utilisation, retirez les

emballages, les étiquettes et les films de

protection (si présents).

• Utilisez cet appareil dans un environnement

• Ne modifiez pas les caractéristiques de cet

www.zanussi.com 17• Assurez-vous que les orifices de ventilation

ne sont pas bouchés.

• Ne laissez jamais l'appareil sans surveillance

pendant son fonctionnement.

• Éteignez les zones de cuisson après chaque

• Ne posez pas de couverts ou de couvercles

sur les zones de cuisson. Elles sont

• N'utilisez jamais cet appareil avec les mains

mouillées ou lorsqu'il est en contact avec de

• N'utilisez jamais l'appareil comme plan de

travail ou comme plan de stockage.

• Lorsque vous versez un aliment dans de

l'huile chaude, elle peut éclabousser.

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent

dégager des vapeurs inflammables. Tenez

les flammes ou les objets chauds éloignés

des graisses et de l'huile lorsque vous vous

en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très

chaude peuvent provoquer une combustion

• L'huile qui a servi contient des restes

d'aliments pouvant provoquer un incendie à

température plus faible que l'huile n'ayant

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflammables

à l'intérieur ou à proximité de l'appareil, ni sur

Risque d'endommagement de

• Ne laissez pas de récipients chauds sur le

bandeau de commande.

• Ne laissez pas le contenu des récipients de

cuisson s'évaporer complètement.

• Prenez soin de ne pas laisser tomber

d'objets ou de récipients sur l'appareil. Sa

surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de

cuisson avec des récipients de cuisson

vides ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur

• Utilisez uniquement des récipients stables

ayant une forme adaptée et un diamètre

supérieur à celui des brûleurs.

• Assurez-vous que la flamme ne s'éteint pas

lorsque vous tournez rapidement la manette

de la position maximale à la position

• N'utilisez que les accessoires fournis avec

• N'installez pas de diffuseur de flamme sur le

• L'utilisation d'un appareil de cuisson au gaz

génère de la chaleur et de l'humidité. Veillez

à ce que la pièce où est installé l'appareil

• L'utilisation intensive et prolongée de

l'appareil peut nécessiter une ventilation

supplémentaire comme l'ouverture d'une

fenêtre, ou une aération plus efficace en

augmentant par exemple la puissance de la

ventilation mécanique si la pièce en est

• Cet appareil est exclusivement destiné à un

usage culinaire. Ne l'utilisez pas pour des

usages autres que celui pour lequel il a été

conçu, à des fins de chauffage par exemple.

• Ne laissez pas de liquides acides, tels que

du vinaigre, du jus de citron ou du produit

détartrant, entrer en contact avec la table de

cuisson. Cela peut provoquer l'apparition de

Entretien et nettoyage

• Nettoyez régulièrement l'appareil afin de

maintenir le revêtement en bon état.

• Éteignez l'appareil et laissez-le refroidir avant

• Débranchez l’appareil de l'alimentation

électrique avant toute opération de

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux

humide. Utilisez uniquement des produits de

lavage neutres. N'utilisez pas de produits

abrasifs, de tampons à récurer, de solvants

ni d'objets métalliques.

• Ne lavez pas les brûleurs au lave-vaisselle.

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour

obtenir des informations sur la marche à

suivre pour mettre l'appareil au rebut.

18 www.zanussi.com• Débranchez l'appareil de l'alimentation

• Coupez le câble d'alimentation et mettez-le

• Aplatissez les tuyaux de gaz externes.

Description de l'appareil

Description de la table de cuisson

Brûleur à triple couronne

Manettes de commande

pas d'alimentation en gaz /

position d'allumage / ali-

mentation en gaz maximale

alimentation en gaz mini-

Utilisation quotidienne

Reportez-vous aux chapitres

concernant la sécurité.

www.zanussi.com 19Vue d'ensemble des brûleurs

A B D C C D A B A) Chapeau du brûleur

B) Couronne du brûleur

C) Bougie d'allumage

Allumez toujours le brûleur avant de

poser un récipient dessus.

Faites très attention lorsque vous

utilisez une flamme nue dans une

cuisine. Le fabricant décline toute

responsabilité en cas de mauvaise

utilisation de la flamme.

1. Enfoncez la manette et tournez-la vers la

gauche jusqu'à la position d'arrivée de gaz

2. Maintenez la manette enfoncée pendant

10 secondes environ. Cela permet au

thermocouple de chauffer. Sinon,

l'alimentation en gaz est interrompue.

3. Une fois que la flamme brûle régulièrement,

Si, après plusieurs tentatives, le

brûleur ne s'allume pas, vérifiez que

la couronne et son chapeau sont

correctement placés.

Ne maintenez pas la manette de

commande enfoncée plus de

15 secondes. Si le brûleur ne

s'allume pas au bout de

15 secondes, relâchez la manette de

commande, tournez-la sur la position

d'arrêt et attendez au moins

1 minute avant de réessayer

d'allumer le brûleur.

En cas de coupure d'électricité, vous

pouvez allumer le brûleur sans

dispositif électrique : pour cela,

approchez une flamme du brûleur,

enfoncez la manette correspondante

et tournez-la vers la gauche jusqu'à

la position d'arrivée de gaz maximale.

Maintenez la manette de commande

enfoncée pendant environ

10 secondes pour permettre au

thermocouple de chauffer.

Si le brûleur s'éteint

accidentellement, tournez la manette

de commande sur la position Arrêt

et attendez au moins 1 minute avant

de réessayer d'allumer le brûleur.

20 www.zanussi.comLe générateur d'étincelles peut

s'activer automatiquement lorsque

vous allumez l'alimentation secteur,

après l'installation ou après une

coupure de courant. C'est normal.

Pour éteindre la flamme, tournez la manette sur

Abaissez ou coupez toujours la

flamme avant de retirer les récipients

Reportez-vous aux chapitres

concernant la sécurité.

Ustensiles de cuisson

N'utilisez pas de plats en fonte, en

stéatite, en grès, de grils ou de plats

à gratin. L'acier inoxydable peut

ternir s'il est trop chauffé.

Ne placez pas le même récipient sur

Ne placez pas de récipients

instables ou déformés sur les

brûleurs afin d'éviter les

débordements et les blessures.

Assurez-vous que le fond des

récipients ne dépasse pas au-

dessus des manettes de commande

sinon la flamme fait chauffer les

Assurez-vous que les poignées des

récipients ne dépassent pas du

devant de la table de cuisson.

Assurez-vous que les récipients de

cuisson sont bien centrés sur les

brûleurs afin de garantir leur stabilité

et de réduire la consommation de

• Si possible, couvrez toujours les récipients

avec un couvercle pendant la cuisson.

• Dès que le liquide commence à bouillir,

baissez la flamme juste assez pour laisser le

Diamètres des récipients

Utilisez uniquement des récipients

dont le diamètre correspond aux

dimensions des brûleurs.

Semi-rapide (avant) 120 - 180

Semi-rapide (arrière) 120 - 220

Entretien et nettoyage

Reportez-vous aux chapitres

concernant la sécurité.

Informations générales

• Nettoyez la table de cuisson après chaque

• Utilisez toujours un plat de cuisson sont le

www.zanussi.com 21• Les rayures ou les taches sombres sur la

surface n'ont aucune incidence sur le

fonctionnement de la table de cuisson.

• Utilisez un nettoyant spécialement adapté à

la surface de la table de cuisson.

• Lavez les éléments en acier inoxydable à

l'eau, puis séchez-les à l'aide d'un chiffon

Supports de casserole

Les supports de casserole ne sont

pas adaptés au lavage dans un lave-

vaisselle. Ils doivent être lavés à la

1. Vous pouvez retirer les supports de

casserole pour nettoyer facilement la table

Replacez les supports de casserole

avec soin afin de ne pas

endommager le dessus de la table

2. Lorsque vous lavez les supports de

casserole à la main, faites bien attention

lorsque vous les essuyez, car le revêtement

en émail peut présenter des bords

coupants. Si nécessaire, retirez les taches

tenaces à l'aide d'une pâte nettoyante.

3. Après avoir lavé les supports de casserole,

veillez à les remettre correctement en place.

4. Assurez-vous que les bras des supports de

casserole se trouvent bien au centre du

brûleur pour que ce dernier puisse

fonctionner correctement.

Nettoyage de la table de cuisson

• Enlevez immédiatement : plastique

fondu, films plastiques et aliments contenant

du sucre. Sinon, la saleté pourrait

endommager la table de cuisson.

• Une fois que la table de cuisson a

suffisamment refroidi, enlevez : traces

de calcaire et d'eau, projections de graisse,

décolorations métalliques luisantes. Nettoyez

la table de cuisson à l'aide d'un chiffon

humide et d'un peu de détergent. Après le

nettoyage, séchez l'appareil à l'aide d'un

• Nettoyez les éléments en émail, le chapeau

et la couronne avec de l'eau chaude

savonneuse et séchez-les soigneusement

avant de les remettre en place.

Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une

bougie d'allumage en céramique dotée d'une

électrode en métal. Veillez à maintenir ces

composants propres afin de faciliter l'allumage.

Assurez-vous également que les orifices des

couronnes des brûleurs ne sont pas obstrués.

Entretien périodique

Contactez périodiquement votre service après-

vente pour contrôler l'état du tuyau d'arrivée de

gaz et du régulateur de pression si votre

installation en est équipée.

En cas d'anomalie de fonctionnement

Reportez-vous aux chapitres

concernant la sécurité.

22 www.zanussi.comEn cas d'anomalie de fonctionnement...

Problème Cause probable Solution

Aucune étincelle ne se produit

lorsque vous tentez d'actionner

le générateur d'étincelles.

La table de cuisson n'est pas

connectée à une source d'ali-

mentation électrique ou le

branchement est incorrect.

Vérifiez que la table de cuisson

est correctement branchée à

une source d'alimentation

Le fusible a disjoncté. Vérifiez que le fusible est bien

la cause de l'anomalie. Si les

fusibles disjonctent de manière

répétée, faites appel à un élec-

Le chapeau et la couronne du

brûleur sont mal positionnés.

Positionnez correctement le

chapeau et la couronne du

La flamme s'éteint immédiate-

ment après s'être allumée.

Le thermocouple n'est pas suf-

Maintenez la manette enfoncée

pendant 10 secondes maxi-

mum une fois la flamme allu-

La couronne de flamme n'est

La couronne du brûleur est en-

crassée par des résidus ali-

Assurez-vous que l'injecteur

n'est pas bouché et que la

couronne est propre.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème,

veuillez contacter votre revendeur ou un service

après-vente agréé. Veuillez lui fournir les

informations se trouvant sur la plaque

signalétique. Veillez à faire fonctionner la table

de cuisson correctement. En cas d'erreur de

manipulation de la part de l'utilisateur, le

déplacement du technicien du service après-

vente ou du vendeur pourra être facturé, même

en cours de garantie. Les instructions relatives

au service après-vente et aux conditions de

garantie figurent dans le livret de garantie.

www.zanussi.com 23Étiquettes fournies dans le sachet des

Collez les étiquettes adhésives comme indiqué

A B C A) Collez-la sur la carte de garantie et envoyez

cette partie (le cas échéant).

B) Collez-la sur la carte de garantie et

conservez cette partie (le cas échéant).

C) Collez-la sur la notice d'utilisation.

Reportez-vous aux chapitres

concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les

informations de la plaque signalétique ci-

dessous. La plaque signalétique se trouve au

bas de la table de cuisson.

Les instructions suivantes

concernant l'installation, le

raccordement et l'entretien de

l'appareil doivent être effectuées par

un professionnel qualifié selon les

normes et règlements locaux en

Le raccordement à l'arrivée de gaz doit

obligatoirement être effectué par une vanne en

acier AGB. Choisissez un raccordement fixe ou

utilisez un tuyau flexible en AGB (acier

inoxydable) conforme à la réglementation en

vigueur (NBN D 51.003). Si vous utilisez des

tuyaux flexibles métalliques, ils ne doivent pas

entrer en contact avec des parties mobiles ni

être comprimés. Soyez également vigilant

lorsque la table est installée avec un four.

24 www.zanussi.comAssurez-vous que la pression de

l'alimentation en gaz de l'appareil

correspond aux valeurs

recommandées. Le raccordement

réglable est relié à la rampe

complète par un écrou fileté G

1/2 po. Tous les composants

apparaissant dans la figure ont déjà

été assemblés en usine. L'appareil a

été testé avant de quitter l'usine

pour vous garantir les meilleurs

A B C A) Extrémité du tuyau avec écrou

C) Raccord coudé (si nécessaire)

Utilisez un support de tuyau en caoutchouc

pour le gaz liquéfié. Intercalez toujours le joint.

Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique

• il ne peut pas devenir plus chaud que la

température ambiante, à savoir plus de

• il n'est pas plus long que 1 500 mm ;

• il ne montre aucun étranglement ;

• il n'est soumis à aucune traction ni aucune

• il n'entre pas en contact avec des bords ni

des coins tranchants ;

• il peut être facilement contrôlé sur toute sa

longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon

état du tuyau flexible :

• il ne présente aucune fente, coupure,

marque de brûlure sur les deux extrémités et

sur toute sa longueur ;

• le matériau n'est pas durci, mais présente

une élasticité correcte ;

• les colliers de serrage ne sont pas rouillés ;

• la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts,

ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée,

assurez-vous que chaque raccord

est étanche. Utilisez une solution

savonneuse et pas de flamme !

Remplacement des injecteurs (pour la

Belgique uniquement)

1. Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui

sont nécessaires pour le type de gaz que

vous utilisez (voir le tableau dans le chapitre

« Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même

procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui se

trouve près du tuyau d'arrivée de gaz) par

celle correspondant au nouveau type

d'alimentation en gaz. Vous trouverez cette

plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être

modifiée ou est différente de la pression

nécessaire, vous devez monter un système de

réglage de la pression sur le tuyau d'arrivée de

Réglage au niveau minimal

(uniquement pour la Belgique)

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position minimale.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la position

• du gaz naturel G20/G25 20/25 mbar au

gaz liquéfié, serrez entièrement la vis de

• du gaz liquéfié au gaz naturel G20/G25

20/25 mbar, dévissez la vis de réglage

www.zanussi.com 25d'environ 1/4 de tour (1/2 tour pour un

brûleur à triple couronne).

Assurez-vous que la flamme ne

s'éteint pas lorsque vous tournez

rapidement la manette de la position

maximale à la position minimale.

Branchement électrique

• Vérifiez que la tension nominale et le type

d'alimentation figurant sur la plaque

signalétique correspondent aux valeurs

d'alimentation locales.

• Cet appareil est fourni avec un câble

d'alimentation. Une fiche appropriée,

capable de supporter la charge indiquée sur

la plaque signalétique, doit être adaptée au

câble d'alimentation. Assurez-vous que la

fiche est branchée dans une prise correcte.

• Utilisez toujours une prise de courant de

sécurité correctement installée.

• Assurez-vous que la prise de courant est

accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

pour débrancher l'appareil. Tirez toujours sur

• L'appareil ne doit pas être raccordé à l'aide

d'un prolongateur, d'un adaptateur ni d'une

prise multiple (risque d'incendie). Assurez-

vous que le raccordement à la terre est

conforme aux normes et réglementations.

• Le câble d'alimentation ne doit pas être

exposé à une température supérieure à

Assurez-vous de connecter le câble

neutre bleu à la borne portant la

lettre « N ». Connectez le câble de

phase marron (ou noir) à la borne

portant la lettre « L ». Le câble de

phase doit rester connecté en

Câble d'alimentation

Ne remplacez le câble d'alimentation que par un

câble de type H05V2V2-F T90 ou similaire.

Assurez-vous que la section du câble convient

à la tension et à la température de

fonctionnement. Le câble de terre jaune/vert

doit être plus long d'environ 2 cm que le câble

de phase marron (ou noir).

B) équerres fournies

Installez l'appareil uniquement sur un

plan de travail dont la surface est

Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson

doit être facile à retirer et facilement accessible

au cas où une intervention technique serait

B) Espace pour les branchements

Élément de cuisine avec four

Les branchements électriques de la table de

cuisson et du four doivent être installés

séparément pour des raisons de sécurité et

pour permettre un retrait facile du four de

Caractéristiques techniques

Dimensions de la table de cuisson Largeur 744 mmProfondeur 510 mm Autres caractéristiques techniques PUISSANCE TOTALE :Gaz d'origine :G20/G25 (2E+) 20/25 mbar (BE) = 12 kWG20 (2E) 20 mbar (LU) = 12 kWGaz de remplace-ment :G30 (3+) 28-30 mbar = 858 g/hG31 (3+) 37 mbar = 843 g/hAlimentation électrique : 230 V ~ 50 Hz Catégorie de l'appareil : II2E+3+ (BE)I2E (LU)

Raccordement au gaz : R 1/2" Classe de l'appareil : 3 www.zanussi.com 27Diamètres des vis de réglage

BRÛLEUR Ø VIS DE RÉGLAGE 1/100 mm

Brûleurs à gaz pour le GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

Triple couronne 4,0 1,4 146

Semi-rapide 2,0 0,45 96

Auxiliaire 1,0 0,33 70

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

Semi-rapide 2,0 0,45 71 145 143

Auxiliaire 1,0 0,33 50 73 71

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

prévus à cet effet. Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos

produits électriques et électroniques. Ne jetez

pas les appareils portant le symbole avec les

ordures ménagères. Apportez ce produit à votre

centre de recyclage local ou contactez votre

administration municipale.
