MODE D'EMPLOI ZFT711W ZANUSSI

FR Notice d'utilisation 25

• maak de binnenkant en de accessoires

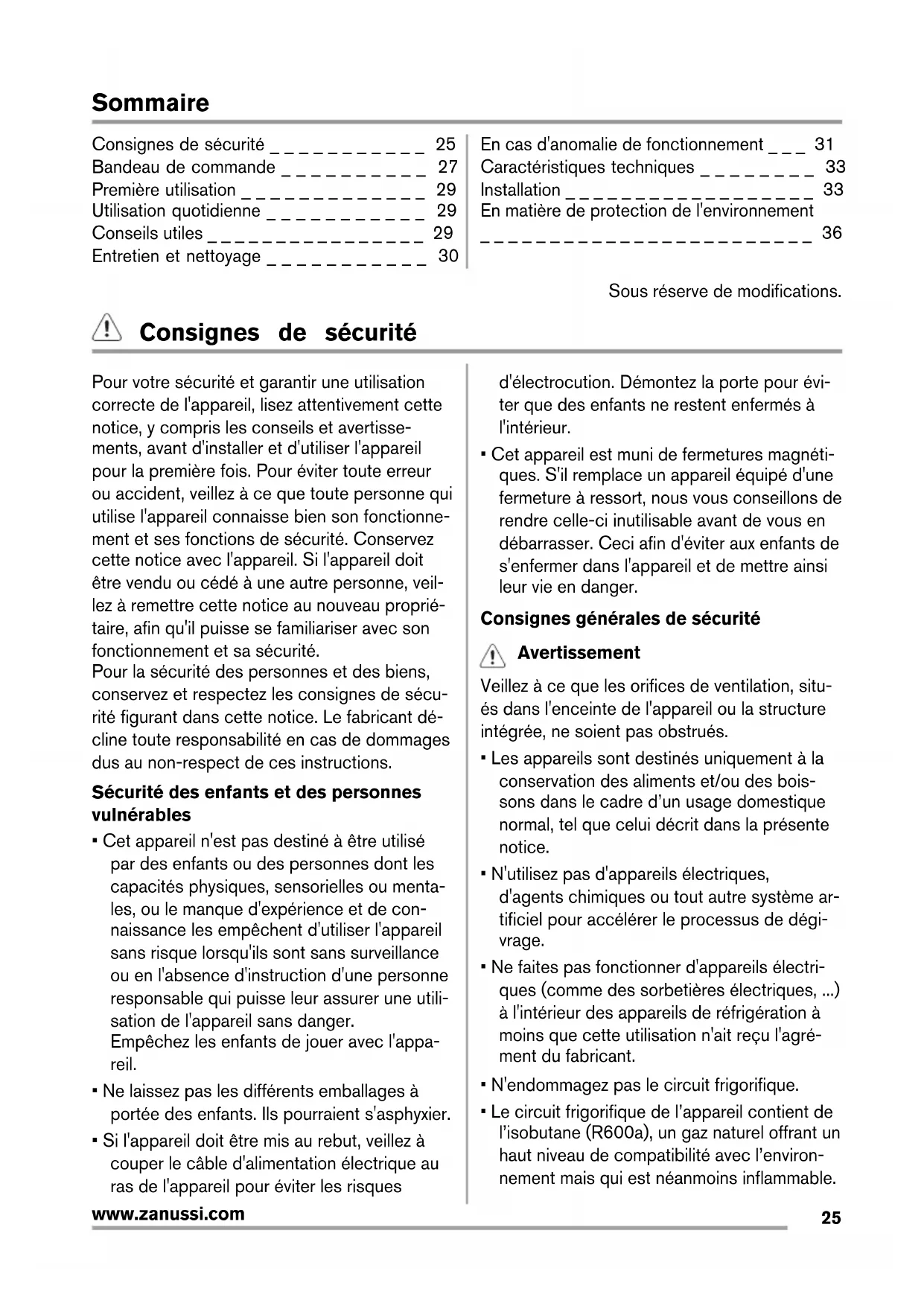

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ 25

Bandeau de commande _ _ _ _ _ _ _ _ _ _ 27

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 29

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 30

En cas d'anomalie de fonctionnement _ _ _ 31

Caractéristiques techniques _ _ _ _ _ _ _ _ 33

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36

Sous réserve de modifications.

Consignes de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement cette

notice, y compris les conseils et avertisse-

ments, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur

ou accident, veillez à ce que toute personne qui

utilise l'appareil connaisse bien son fonctionne-

ment et ses fonctions de sécurité. Conservez

cette notice avec l'appareil. Si l'appareil doit

être vendu ou cédé à une autre personne, veil-

lez à remettre cette notice au nouveau proprié-

taire, afin qu'il puisse se familiariser avec son

fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sécu-

rité figurant dans cette notice. Le fabricant dé-

cline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance

ou en l'absence d'instruction d'une personne

responsable qui puisse leur assurer une utili-

sation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appa-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à

couper le câble d'alimentation électrique au

ras de l'appareil pour éviter les risques

d'électrocution. Démontez la porte pour évi-

ter que des enfants ne restent enfermés à

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de

rendre celle-ci inutilisable avant de vous en

débarrasser. Ceci afin d'éviter aux enfants de

s'enfermer dans l'appareil et de mettre ainsi

Consignes générales de sécurité

Veillez à ce que les orifices de ventilation, situ-

és dans l'enceinte de l'appareil ou la structure

intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la

conservation des aliments et/ou des bois-

sons dans le cadre d’un usage domestique

normal, tel que celui décrit dans la présente

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre système ar-

tificiel pour accélérer le processus de dégi-

• Ne faites pas fonctionner d'appareils électri-

ques (comme des sorbetières électriques, ...)

à l'intérieur des appareils de réfrigération à

moins que cette utilisation n'ait reçu l'agré-

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de

l’isobutane (R600a), un gaz naturel offrant un

haut niveau de compatibilité avec l’environ-

nement mais qui est néanmoins inflammable.

www.zanussi.comPendant le transport et l'installation de votre

appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se trouve

• Ne modifiez pas les spécifications de l'appa-

reil. Si le câble d'alimentation est endomma-

gé, il peut causer un court circuit, un incen-

die et/ou une électrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre appareil,

ainsi que le remplacement du câble d'alimenta-

tion, ne doivent être effectuées que par un pro-

fessionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de

l'appareil. Une prise de courant écrasée

ou endommagée peut s'échauffer et

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris-

que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage

• Cet appareil est lourd. Faite attention lors de

• Ne touchez pas avec les mains humides les

surfaces givrées et les produits congelés

(risque de brûlure et d'arrachement de la

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

• Les ampoules (si présentes) utilisées dans

cet appareil sont des ampoules spécifiques

uniquement destinées à être utilisées sur des

appareils ménagers. Elles ne sont pas du

tout adaptées à un éclairage quelconque

Attention Ne placez pas d'aliments

surgelés sur le plan de travail car le froid et

la vapeur peuvent produire une condensation

d'eau sur sa face intérieure. L'égouttement qui

en résulterait risquerait de provoquer des

dysfonctionnements. Par conséquent, ne placez

et ne déposez aucun aliment surgelé sur le plan

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les par-

ties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre

la sortie d'air sur la paroi arrière de l'appareil.

(Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re-

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'ap-

pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment

congélateur, car la pression se formant à l'in-

térieur du contenant pourrait le faire éclater

et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels

que les bâtonnets glacés dès leur sortie de

l'appareil, car ils peuvent provoquer des brû-

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil à l'arrêt et débranchez-le.

• N'utilisez pas d'objets métalliques pour net-

• N'utilisez pas d'objet tranchant pour gratter la

couche de givre. Utilisez une spatule en plas-

• N'utilisez pas d'appareils électriques ou

agents chimiques pour dégivrer l'appareil. La

www.zanussi.comchaleur excessive pourrait endommager le

revêtement plastique interne et l'humidité

pourrait s'introduire dans le système électri-

Important Avant de procéder au branchement

électrique, respectez scrupuleusement les

instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au

revendeur de l'appareil les dommages cons-

tatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour

de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, res-

pectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout

contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage, cuisson

ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac-

cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uni-

quement. (Si un branchement sur le réseau

• Les branchements électriques nécessaires à

l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne

• Cet appareil ne doit être entretenu et réparé

que par un Service après-vente autorisé, ex-

clusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de vo-

tre appareil ne contiennent pas de C.F.C.

contribuant ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La

mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformé-

ment aux règlements applicables disponibles

auprès des autorités locales. Veillez à ne pas

détériorer les circuits frigorifiques, notamment

au niveau du condenseur. Les matériaux utilisés

dans cet appareil identifiés par le symbole

Touche de congélation rapide

Mise en fonctionnement

1. Après l'installation, attendez quatre heures

avant de brancher votre appareil.

2. Branchez l'appareil à une prise murale.

www.zanussi.com3. Tournez le thermostat dans le sens des ai-

guilles d'une montre sur une position

4. Le voyant vert s'allume et reste allumé jus-

qu'à ce que l'appareil soit débranché.

5. Appuyez sur la touche de congélation rapi-

de pour activer la fonction de congélation

rapide (le voyant jaune s'allume) et atten-

dez quatre heures que la température à l'in-

térieur de l'appareil soit correcte avant d'y

placer les aliments.

Le voyant jaune s'allume lorsque la touche

de congélation rapide est activée.

6. Le voyant rouge reste également allumé

jusqu'à ce qu'une température correcte soit

atteinte dans l'appareil.

Le voyant rouge s'éteint quelques heures

après la mise en fonctionnement indiquant

ainsi que la température correcte pour le

réglage choisi a été atteinte, et reste éteint

pour indiquer que tout est en ordre. Il s'al-

lume si la température du congélateur aug-

mente excessivement, par exemple après

avoir ouvert la porte du congélateur ou pla-

cé des aliments à l'intérieur de l'appareil,

mais le voyant s'éteint à nouveau lorsque la

température revient au niveau de conserva-

7. Lorsque l'appareil a atteint la température

définie (le voyant rouge s'éteint), appuyez à

nouveau sur la touche de congélation rapi-

de pour mettre à l'arrêt la fonction Congé-

lation Rapide. Le voyant jaune s'éteint

1. Pour mettre à l'arrêt l'appareil, tournez le

thermostat sur la position "O"

2. Pour mettre l'appareil hors tension, débran-

chez-le électriquement.

Réglage de la température

La température régnant à l'intérieur de l'appareil

est contrôlée par un thermostat situé sur le

bandeau de commande.

Pour faire fonctionner l'appareil, procédez com-

• tournez le thermostat sur la position minimum

pour obtenir moins de froid.

• tournez le thermostat sur la position maxi-

mum pour obtenir plus de froid.

Une position moyenne est généralement la

Toutefois, le réglage doit être choisi en tenant

compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Fonction Congélation Rapide

Pour congeler plus de 3-4 kg d'aliments :

1. Appuyez sur la touche de congélation rapi-

de pour activer la fonction Congélation Ra-

pide 6 à 24 heures avant de placer les ali-

ments frais dans le congélateur, le voyant

jaune s'allume. Le compresseur fonctionne

désormais continuellement pour que les

denrées fraîches soient congelées le plus

rapidement possible.

2. Il est également possible de désactiver à

tout moment cette fonction manuellement

en appuyant de nouveau sur la touche de

3. Placez les aliments dans le compartiment

congélateur (en partie supérieure) et lais-

sez activée la fonction de congélation rapi-

de pendant 24 heures.

4. Appuyez ensuite à nouveau sur la touche

de congélation rapide (le voyant jaune

s'éteint et la touche revient en position ori-

5. Déplacez les aliments congelés du com-

partiment supérieur vers les deux autres

compartiments (zone de stockage). Pour

obtenir des résultats de congélation opti-

maux, enlevez le tiroir supérieur (si celui-ci

est prévu) avant de placer les aliments à

congeler directement sur l'évaporateur.

Vous n'avez pas besoin d'enlever le tiroir si

vous congelez des quantités d'aliments

www.zanussi.comSi la touche du congélateur reste malen-

contreusement allumée, ceci ne nuira pas

au congélateur, mais gaspillera de l'énergie.

Première utilisation

Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires inter-

nes avec de l'eau tiède savonneuse pour sup-

primer l'odeur caractéristique du "neuf" puis sé-

Important N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne

pas abîmer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment supérieur est idéal pour con-

geler des denrées fraîches et conserver à long

terme des aliments surgelés ou congelés.

Pour congeler des denrées fraîches, activez la

fonction Congélation Rapide.

La quantité maximum d'aliments pouvant être

congelée en 24 heures est indiquée sur la pla-

que signalétique, située à l'intérieur de l'ap-

Le processus de congélation est de 24 heu-

res : vous ne devez ajouter aucune autre den-

rée à congeler au cours de cette période.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé,

placez le thermostat sur la position Max pen-

dant 2 heures environ, avant d'introduire les

produits dans le compartiment.

Important En cas de dégivrage accidentel, dû

par exemple à une panne de courant, si la

panne doit se prolonger plus longtemps qu'il

n'est indiqué à la rubrique "temps

d'augmentation" dans la section

Caractéristiques techniques, consommez les

aliments décongelés le plus rapidement

possible ou recongelez-les après les avoir cuits

(une fois refroidis).

Les aliments surgelés ou congelés peuvent être

décongelés à température ambiante.

Les petites pièces peuvent même être cuites

sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans

le circuit d'évaporation peut produire un bruit

de gargouillis ou de bouillonnement. Ce phé-

• Le compresseur peut produire un ronronne-

ment aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un

soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phé-

• Un léger claquement se produit lors de la mi-

se en fonctionnement/à l'arrêt du compres-

seur. Ce phénomène est normal.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quel-

ques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

www.zanussi.com• congelez seulement les denrées alimentaires

fraîches, de qualité supérieure (une fois net-

• préparez la nourriture en petits paquets pour

une congélation rapide et uniforme, adaptés

à l'importance de la consommation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non conge-

lés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces

• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trou-

vent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congé-

lateur, peut provoquer des brûlures.

• L'identification des emballages est importan-

te : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation

indiquée par le fabricant.

Conseils pour la conservation des

produits surgelés et congelés du

Pour obtenir les meilleures performances possi-

• assurez-vous que les denrées surgelées

achetées dans le commerce ont été correc-

tement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le

transport des denrées du magasin d'alimen-

tation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con-

gélateur et ne la laissez ouverte que le temps

• une fois décongelés, les aliments se détério-

rent rapidement et ne peuvent pas être re-

• ne dépassez pas la durée de conservation

indiquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et

la recharge ne doivent donc être effectués que

par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires

avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et

nettoyez-les en les essuyant pour éviter toute

accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se

trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou

caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abîmer et

laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le com-

presseur situés à l'arrière de l'appareil avec une

brosse ou un aspirateur. Cette opération amé-

liore les performances de l'appareil et permet

des économies d'énergie.

Important Attention à ne pas endommager le

système de réfrigération.

De nombreux détergents pour la cuisine recom-

mandés par les fabricants contiennent des pro-

duits chimiques qui peuvent attaquer/endom-

mager les pièces en plastique utilisées dans

cet appareil. Il est par conséquent recommandé

d'utiliser seulement de l'eau chaude addition-

née d'un peu de savon liquide pour nettoyer la

carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Une certaine quantité de givre se forme tou-

jours sur les clayettes du congélateur et autour

du compartiment supérieur.

www.zanussi.comDégivrez le congélateur lorsque l'épaisseur de

la couche de givre est d'environ 3-5 mm.

Important Mettez le thermostat sur la position

maximale 12 heures avant d'effectuer le

dégivrage afin d'assurer une réserve de froid

Pour enlever le givre, suivez les instructions ci-

1. Mettez l'appareil à l'arrêt et débranchez-le

2. Sortez les denrées congelées, enveloppez

celles-ci dans plusieurs feuilles de papier

journal et conservez-les dans un endroit

Attention Ne touchez pas avec les mains

humides les surfaces givrées et les

produits congelés. Risque de brûlures ou

arrachement de la peau.

3. Laissez la porte ouverte et utilisez la spatu-

le en plastique comme gouttière en l'insé-

rant dans l'emplacement prévu à cet effet.

Placez au-dessous un récipient dans le-

quel s'écoulera l'eau de dégivrage

fur et à mesure qu'ils se détachent, avant que le

processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, épongez et

séchez bien l'intérieur du congélateur et

conservez la spatule pour une prochaine

5. Mettez l'appareil en fonctionnement.

6. Tournez le thermostat sur une position

moyenne et attendez au moins quatre heu-

res en laissant la touche de congélation ra-

7. Une fois le voyant rouge éteint, replacez à

nouveau les produits surgelés ou congelés

dans les compartiments.

Avertissement N'utilisez en aucun cas un

couteau, un autre objet tranchant ou un

objet métallique pour gratter la couche de givre,

vous risquez de détériorer irrémédiablement

N'utilisez aucun dispositif mécanique ou autre

pour accélérer le processus de dégivrage

hormis ceux recommandés par le fabricant.

Une élévation de la température des denrées

congelées, pendant la décongélation, peut

réduire leur durée de conservation.

En cas d'absence prolongée ou de non-

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les

4. laissez la porte/les portes ouverte(s) pour

prévenir la formation d'odeurs désagréa-

Important Si, toutefois, vous n'avez pas la

possibilité de débrancher et de vider l'appareil,

faites vérifier régulièrement son bon

fonctionnement pour éviter la détérioration des

aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur

l'appareil, débranchez-le.

La résolution des problèmes non mentionnés

dans la présente notice doit être exclusivement

confiée à un électricien qualifié ou à votre

service après vente.

Important Certains bruits pendant le

fonctionnement (compresseur, circuit de

réfrigérant) sont normaux.

www.zanussi.comImportant L'appareil fonctionne de façon

discontinue. L'arrêt du compresseur ne signifie

donc pas l'absence de courant électrique. C'est

pourquoi vous ne devez jamais toucher les

parties électriques de l'appareil avant de

Symptôme Cause possible Solution

L'appareil est bruyant L'appareil n'est pas stable Vérifiez la stabilité (les quatre pieds

doivent être en contact avec le sol)

Le compresseur fonction-

Le thermostat n'est pas correcte-

Modifiez la position du thermostat

pour obtenir une température moins

Les portes ne sont pas correcte-

ment fermées ou ne ferment pas de

Vérifiez que les portes ferment cor-

rectement et que les joints sont en

La porte a été ouverte trop souvent Ne laissez pas la porte ouverte plus

longtemps que nécessaire

Trop de produits frais ont été intro-

duits dans l'appareil

Attendez quelques heures et vérifiez

de nouveau la température

Les aliments introduits dans l'appa-

reil étaient trop chauds

Laissez refroidir les aliments à tem-

pérature ambiante avant de les ran-

La température ambiante est trop

Réduisez la température ambiante.

Il y a trop de givre et de

Les produits ne sont pas correcte-

Emballez les produits de façon plus

Les portes ne sont pas correcte-

ment fermées ou ne ferment pas de

Vérifiez que les portes ferment cor-

rectement et que les joints sont en

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir moins de froid.

La température à l'intérieur

du congélateur est trop

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir plus de froid.

La porte ne ferme pas de façon

hermétique ou n'est pas correcte-

Vérifiez que la porte ferme correcte-

ment et que le joint est en bon état et

Trop de produits frais ont été intro-

duits dans l'appareil

Introduisez de plus petites quantités

d'aliments à congeler en même

Les aliments introduits dans l'appa-

reil étaient trop chauds

Laissez refroidir les aliments à tem-

pérature ambiante avant de les stoc-

Les produits à congeler sont placés

trop près les uns des autres

Placez les produits de façon à ce

que l'air puisse circuler entre eux

La température à l'intérieur

du congélateur est trop

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir moins de froid.

www.zanussi.comSymptôme Cause possible Solution

L'appareil ne fonctionne

pas du tout. Ni la produc-

tion de froid ni l'éclairage

L'appareil n'est pas correctement

Branchez correctement l'appareil

L'appareil n'est pas alimenté électri-

Essayez de brancher un autre appa-

reil sur la prise de courant

L'appareil n'est pas en fonctionne-

Mettez l'appareil en fonctionnement

La prise de courant n'est pas ali-

mentée (essayez de brancher un

autre appareil sur la prise)

Faites appel à un électricien qualifié

L'appareil ne refroidit pas

L'appareil n'est pas correctement

Branchez correctement l'appareil

La prise de courant n'est pas ali-

mentée (essayez de brancher un

autre appareil sur la prise)

Faites appel à un électricien qualifié

L'appareil n'est pas en fonctionne-

Mettez l'appareil en fonctionnement

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de por-

te défectueux. Contactez votre service

Caractéristiques techniques

Autonomie de fonctionnement 22 h

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette énergé-

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant

d'installer l'appareil.

Pour le bon fonctionnement de l'appareil, il est

impératif de respecter les températures am-

biantes du local où doit être placé l'appareil,

www.zanussi.comsuivant la classe climatique (indiquée sur la pla-

que signalétique) pour lequel il est prévu. Au

delà de ces températures, ses performances

peuvent s'en trouver diminuées : les différentes

classes climatiques existantes et les températu-

res ambiantes correspondantes en fonction du

modèle de l'appareil sont les suivantes :

Température ambiante

SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Mise à niveau

Lorsque vous instal-

lez l'appareil, veillez à

le placer de niveau.

Servez-vous des deux

trouvant à l’avant de

L'appareil ne doit pas être installé près d'une

source de chaleur telle qu'un radiateur, une

chaudière, la lumière directe du soleil, etc. As-

surez-vous que l'air circule librement à l'arrière

de l'appareil. Pour garantir un rendement opti-

mal si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l'appareil

et l'élément suspendu doit être d'au moins

100 mm. Si possible, évitez de placer l'appareil

sous des éléments suspendus. La mise de ni-

veau se fait à l'aide d'un ou de plusieurs pieds

réglables à la base de l'appareil.

Si l'appareil est placé dans un coin avec le côté

des charnières contre le mur, laissez au moins

10 mm entre le mur et l'appareil pour permettre

une ouverture suffisante de la porte, afin de

pouvoir retirer les clayettes.

L'appareil doit pouvoir être débranché à tout

moment ; il est donc nécessaire que la prise

reste accessible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par

une autre personne qui se chargera de

maintenir fermement les portes de l'appareil

pendant les opérations.

Pour changer le sens d'ouverture de la porte,

suivez les étapes suivantes :

www.zanussi.com1. Retirez la fiche de la

2. Inclinez l'appareil

avec précaution vers

l'arrière pour que le

4. Enlevez la charnière

de porte inférieure en

dévissant les deux vis

5. Enlevez la goupille

de la charnière située

dans le bas de la por-

6. Insérez la goupille

de la charnière dans le

trou situé sur la plaque

7. Enlevez la porte.

8. Remettez le pivot

de la charnière supéri-

eure de l'autre côté.

9. Installez la porte sur

la goupille de la char-

10. Insérez la goupille

de la charnière dans le

trou situé sur la plaque

de la charnière et dé-

placez le montage de

la charnière de l'autre

côté et remettez-le en

place à l'aide des vis

11. Remettez le mon-

tage de la plaque de la

charnière inférieure de

l'autre côté en vous

assurant que le bord

de la porte est parallè-

le au côté de l'appa-

mettez la poignée en

place (si présente) sur

13. Remettez l'appa-

reil en place, mettez-le

de le brancher électri-

Contrôlez une dernière fois pour vous assurer

• Toutes les vis sont serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver,

par exemple), il se peut que le joint n'adhère

pas parfaitement. Dans ce cas, attendez que le

joint reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnelle-

ment les opérations décrites ci-dessus, contac-

tez votre service après-vente. Un technicien du

service après-vente procédera à la réversibilité

de la porte à vos frais.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la

tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre

L'appareil doit être relié à la terre. La fiche du

câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant mu-

rale n'est pas mise à la terre, branchez l'appareil

sur une prise de terre conformément aux nor-

mes en vigueur, en demandant conseil à un

électricien qualifié.

Le fabricant décline toute responsabilité en cas

d'incident suite au non-respect des consignes

de sécurité sus-mentionnées.

Cet appareil est conforme aux directives com-

www.zanussi.comEn matière de protection de l'environnement

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au

point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil

dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant

ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de

ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où

vous avez effectué l'achat.
