MODE D'EMPLOI ZFT410W ZANUSSI

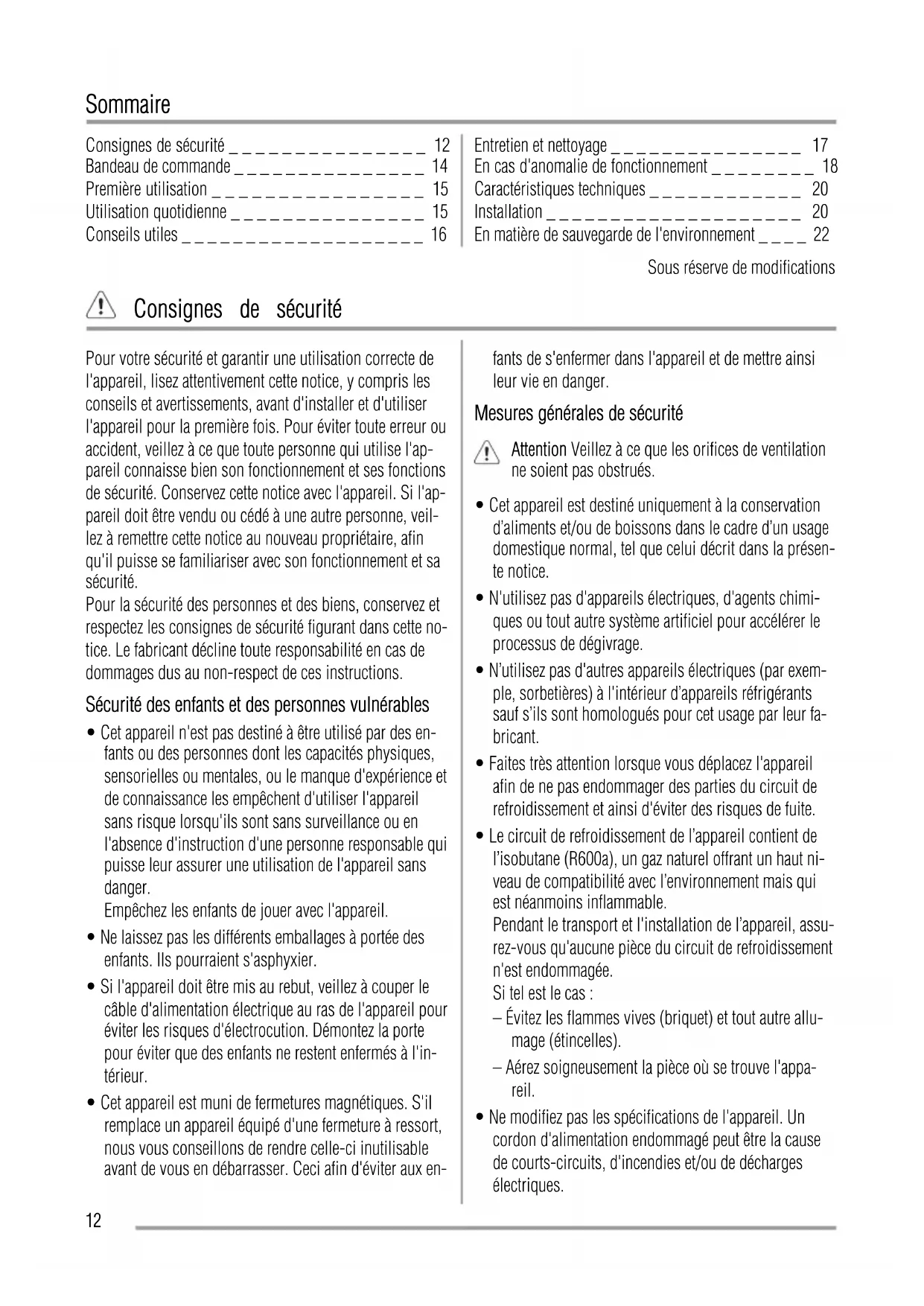

FR Notice d'utilisation 12

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12

Bandeau de commande _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17

En cas d'anomalie de fonctionnement _ _ _ _ _ _ _ _ 18

Caractéristiques techniques _ _ _ _ _ _ _ _ _ _ _ _ 20

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20

En matière de sauvegarde de l'environnement _ _ _ _ 22

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de

l'appareil, lisez attentivement cette notice, y compris les

conseils et avertissements, avant d'installer et d'utiliser

l'appareil pour la première fois. Pour éviter toute erreur ou

accident, veillez à ce que toute personne qui utilise l'ap-

pareil connaisse bien son fonctionnement et ses fonctions

de sécurité. Conservez cette notice avec l'appareil. Si l'ap-

pareil doit être vendu ou cédé à une autre personne, veil-

lez à remettre cette notice au nouveau propriétaire, afin

qu'il puisse se familiariser avec son fonctionnement et sa

Pour la sécurité des personnes et des biens, conservez et

respectez les consignes de sécurité figurant dans cette no-

tice. Le fabricant décline toute responsabilité en cas de

dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des en-

fants ou des personnes dont les capacités physiques,

sensorielles ou mentales, ou le manque d'expérience et

de connaissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne responsable qui

puisse leur assurer une utilisation de l'appareil sans

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des

enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le

câble d'alimentation électrique au ras de l'appareil pour

éviter les risques d'électrocution. Démontez la porte

pour éviter que des enfants ne restent enfermés à l'in-

• Cet appareil est muni de fermetures magnétiques. S'il

remplace un appareil équipé d'une fermeture à ressort,

nous vous conseillons de rendre celle-ci inutilisable

avant de vous en débarrasser. Ceci afin d'éviter aux en-

fants de s'enfermer dans l'appareil et de mettre ainsi

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation

ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation

d’aliments et/ou de boissons dans le cadre d’un usage

domestique normal, tel que celui décrit dans la présen-

• N'utilisez pas d'appareils électriques, d'agents chimi-

ques ou tout autre système artificiel pour accélérer le

processus de dégivrage.

• N’utilisez pas d'autres appareils électriques (par exem-

ple, sorbetières) à l'intérieur d’appareils réfrigérants

sauf s’ils sont homologués pour cet usage par leur fa-

• Faites très attention lorsque vous déplacez l'appareil

afin de ne pas endommager des parties du circuit de

refroidissement et ainsi d'éviter des risques de fuite.

• Le circuit de refroidissement de l’appareil contient de

l’isobutane (R600a), un gaz naturel offrant un haut ni-

veau de compatibilité avec l’environnement mais qui

est néanmoins inflammable.

Pendant le transport et l'installation de l’appareil, assu-

rez-vous qu'aucune pièce du circuit de refroidissement

– Évitez les flammes vives (briquet) et tout autre allu-

– Aérez soigneusement la pièce où se trouve l'appa-

• Ne modifiez pas les spécifications de l'appareil. Un

cordon d'alimentation endommagé peut être la cause

de courts-circuits, d'incendies et/ou de décharges

12Avertissement Les composants électriques (cordon

d'alimentation, prise, compresseur) doivent être

remplacés par un technicien d’entretien agréé ou par un

électricien spécialisé.

1. L'appareil ne doit pas être raccordé à l'aide d'un

prolongateur, d'une prise multiple ou d'un raccor-

dement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou en-

dommagée par l'arrière de l'appareil. Une prise de

courant endommagée peut surchauffer et provo-

3. Vérifiez que la prise murale reste accessible une

fois que l'installation est terminée.

4. Ne débranchez pas l'appareil en tirant sur le câble,

particulièrement lorsque l'appareil est tiré de son

5. Si la fiche du cordon d'alimentation est desserrée,

ne la branchez pas dans la prise murale. Risque

d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de l'ampou-

le d'éclairage n'est pas présent

• Cet appareil est lourd. Faites attention en le déplaçant.

• Ne touchez pas avec les mains humides les surfaces

givrées et les produits congelés (risque de brûlure et

d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux ray-

utilisées dans cet appareil sont des am-

poules spéciales dédiées uniquement à un usage avec

des appareils ménagers. Elles ne conviennent pas à

l'éclairage des pièces d'une habitation.

Attention Ne placez pas d'aliments surgelés sur le

plan de travail car le froid et la vapeur peuvent

produire une condensation d'eau sur sa face intérieure.

L'égouttement qui en résulterait risquerait de provoquer

des dysfonctionnements. Par conséquent, ne placez et ne

déposez aucun aliment surgelé sur le plan de travail.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en

plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables

dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie

d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux

instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conserva-

tion donnés par le fabricant de l'appareil. Consultez les

instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons

gazeuses dans le compartiment congélateur, car la

pression se formant à l'intérieur du contenant pourrait

le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâ-

tonnets glacés dès leur sortie de l'appareil, car ils peu-

vent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil à

l'arrêt et débranchez-le.

• N'utilisez pas d'objets métalliques pour nettoyer l'ap-

• N'utilisez pas d'objet tranchant pour gratter la couche

de givre. Utilisez une spatule en plastique.

• N'utilisez pas d'appareils électriques ou agents chimi-

ques pour dégivrer l'appareil. La chaleur excessive

pourrait endommager le revêtement plastique interne et

l'humidité pourrait s'introduire dans le système électri-

Important Avant de procéder au branchement électrique,

respectez scrupuleusement les instructions fournies dans

• Déballez l'appareil et vérifiez qu'il n'est pas endomma-

gé. Ne branchez pas l'appareil s'il est endommagé. Si-

gnalez immédiatement au revendeur de l'appareil les

dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant

de brancher l'appareil pour que le circuit frigorifique

• Veillez à ce que l'air circule librement autour de l'appa-

reil pour éviter qu'il ne surchauffe. Pour assurer une

5) Si le diffuseur est prévu.

6) Si l'ampoule est prévue.

7) Si l'appareil est sans givre.

13ventilation suffisante, respectez les instructions de la

notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact

avec le compresseur et le condenseur (risque de brûlu-

• Placez de préférence votre appareil loin d'une source

de chaleur (chauffage, cuisson ou rayons solaires trop

• Assurez-vous que la prise murale reste accessible

après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien

de l'appareil doivent être réalisés par un électricien

qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un

Service après-vente autorisé, exclusivement avec des

Protection de l'environnement

Le système frigorifique et l'isolation de votre appa-

reil ne contiennent pas de C.F.C. contribuant ainsi à

préserver l'environnement. L'appareil ne doit pas être mis

au rebut avec les ordures ménagères et les déchets ur-

bains. La mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément aux rè-

glements applicables disponibles auprès des autorités lo-

cales. Veillez à ne pas détériorer les circuits frigorifiques,

notamment au niveau du condenseur. Les matériaux utili-

sés dans cet appareil identifiés par le symbole

4 Touche de congélation rapide

Mise en fonctionnement

1. Après l'installation, attendez quatre heures avant de

brancher votre appareil.

2. Branchez l'appareil à une prise murale.

3. Tournez le thermostat dans le sens des aiguilles

d'une montre sur une position moyenne.

4. Le voyant vert s'allume et reste allumé jusqu'à ce que

l'appareil soit débranché.

5. Appuyez sur la touche de congélation rapide pour ac-

tiver la fonction de congélation rapide (le voyant jau-

ne s'allume) et attendez quatre heures que la tempé-

rature à l'intérieur de l'appareil soit correcte avant d'y

placer les aliments.

Le voyant jaune s'allume lorsque la touche de congé-

lation rapide est activée.

6. Le voyant rouge reste également allumé jusqu'à ce

qu'une température correcte soit atteinte dans l'appa-

Le voyant rouge s'éteint quelques heures après la mi-

se en fonctionnement indiquant ainsi que la tempéra-

ture correcte pour le réglage choisi a été atteinte, et

reste éteint pour indiquer que tout est en ordre. Il

s'allume si la température du congélateur augmente

excessivement, par exemple après avoir ouvert la por-

8) Si un branchement sur le réseau d'eau est prévu.

14te du congélateur ou placé des aliments à l'intérieur

de l'appareil, mais le voyant s'éteint à nouveau lors-

que la température revient au niveau de conservation

7. Lorsque l'appareil a atteint la température définie (le

voyant rouge s'éteint), appuyez à nouveau sur la tou-

che de congélation rapide pour mettre à l'arrêt la

fonction Congélation Rapide. Le voyant jaune s'éteint

1. Pour mettre à l'arrêt l'appareil, tournez le thermostat

2. Pour mettre l'appareil hors tension, débranchez-le

Réglage de la température

La température régnant à l'intérieur de l'appareil est con-

trôlée par un thermostat situé sur le bandeau de comman-

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le thermostat sur la position minimum pour

obtenir moins de froid.

• tournez le thermostat sur la position maximum pour

obtenir plus de froid.

Une position moyenne est généralement la plus in-

Toutefois, le réglage doit être choisi en tenant compte du

fait que la température à l'intérieur de l'appareil dépend de

plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Fonction Congélation Rapide

Pour congeler plus de 3-4 kg d'aliments :

1. Appuyez sur la touche de congélation rapide pour ac-

tiver la fonction Congélation Rapide 6 à 24 heures

avant de placer les aliments frais dans le congélateur,

le voyant jaune s'allume. Le compresseur fonctionne

désormais continuellement pour que les denrées fraî-

ches soient congelées le plus rapidement possible.

2. Il est également possible de désactiver à tout moment

cette fonction manuellement en appuyant de nouveau

sur la touche de congélation rapide.

3. Placez les aliments dans le compartiment congélateur

(en partie supérieure) et laissez activée la fonction de

congélation rapide pendant 24 heures.

4. Appuyez ensuite à nouveau sur la touche de congéla-

tion rapide (le voyant jaune s'éteint et la touche re-

vient en position originale).

5. Déplacez les aliments congelés du compartiment su-

périeur vers les deux autres compartiments (zone de

stockage). Pour obtenir des résultats de congélation

optimaux, enlevez le tiroir supérieur (si celui-ci est

prévu) avant de placer les aliments à congeler direc-

tement sur l'évaporateur. Vous n'avez pas besoin

d'enlever le tiroir si vous congelez des quantités d'ali-

ments moins importantes.

Si la touche du congélateur reste malencontreuse-

ment allumée, ceci ne nuira pas au congélateur,

mais gaspillera de l'énergie.

Première utilisation

Avant d'utiliser l'appareil pour la première fois, nettoyez

l'intérieur et tous les accessoires internes avec de l'eau

tiède savonneuse pour supprimer l'odeur caractéristique

du "neuf" puis séchez soigneusement.

Important N'utilisez pas de produits abrasifs, poudre à ré-

curer, éponge métallique pour ne pas abîmer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment supérieur est idéal pour congeler des

denrées fraîches et conserver à long terme des aliments

surgelés ou congelés.

Pour congeler des denrées fraîches, activez la fonction

La quantité maximum d'aliments pouvant être congelée en

24 heures est indiquée sur la plaque signalétique , située

à l'intérieur de l'appareil.

15Le processus de congélation est de 24 heures : vous ne

devez ajouter aucune autre denrée à congeler au cours de

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le

thermostat sur la position Max pendant 2 heures environ,

avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple

à une panne de courant, si la panne doit se prolonger plus

longtemps qu'il n'est indiqué à la rubrique "temps

d'augmentation" dans la section Caractéristiques

techniques, consommez les aliments décongelés le plus

rapidement possible ou recongelez-les après les avoir

cuits (une fois refroidis).

Les aliments surgelés ou congelés peuvent être déconge-

lés à température ambiante.

Les petites pièces peuvent même être cuites sans décon-

gélation préalable : dans ce cas, la cuisson est plus lon-

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le circuit

d'évaporation peut produire un bruit de gargouillis ou

de bouillonnement. Ce phénomène est normal.

• Le compresseur peut produire un ronronnement aigu

ou un bruit de pulsation. Ce phénomène est normal.

• La dilatation thermique peut provoquer un soudain, lé-

ger bruit de craquement. C'est un phénomène normal

et sans gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de la mise en

fonctionnement/à l'arrêt du compresseur. Ce phéno-

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques con-

• la quantité maximale de denrées que vous pouvez con-

geler par 24 heures est indiquée sur la plaque signalé-

• le temps de congélation est de 24 heures. Aucune autre

denrée à congeler ne doit être ajoutée pendant cette pé-

• congelez seulement les denrées alimentaires fraîches,

de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une con-

gélation rapide et uniforme, adaptés à l'importance de

• enveloppez les aliments dans des feuilles d'aluminium

ou de polyéthylène et assurez-vous que les emballages

• ne laissez pas des aliments frais, non congelés, tou-

cher des aliments déjà congelés pour éviter une re-

montée en température de ces derniers.

• les aliments maigres se conservent mieux et plus long-

temps que les aliments gras ; le sel réduit la durée de

conservation des aliments

• la température très basse à laquelle se trouvent les bâ-

tonnets glacés, s'ils sont consommés dès leur sortie

du compartiment congélateur, peut provoquer des brû-

• L'identification des emballages est importante : indi-

quez la date de congélation du produit, et respectez la

durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés

et congelés du commerce

Pour une bonne conservation des produits surgelés et

congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au maga-

• prévoir un temps réduit au minimum pour leur trans-

port du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et

ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se détériorent rapide-

ment et ne peuvent pas être recongelés.

• respecter la durée de conservation indiquée par le fa-

16Entretien et nettoyage

Attention débrancher l'appareil avant toute opération

Cet appareil contient des hydrocarbures dans son

circuit réfrigérant : l'entretien et la recharge ne doi-

vent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau

• Vérifiez régulièrement les joints de porte et nettoyez-les

en les essuyant pour éviter toute accumulation de dé-

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les

tuyaux et/ou câbles qui se trouvent à l'intérieur de

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni

d'éponges avec grattoir pour nettoyer l'intérieur de façon à

ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur si-

tués à l'arrière de l'appareil avec une brosse ou un aspira-

teur. Cette opération améliore les performances de l'appa-

reil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de

De nombreux détergents pour la cuisine recommandés

par les fabricants contiennent des produits chimiques qui

peuvent attaquer/endommager les pièces en plastique uti-

lisées dans cet appareil. Il est par conséquent recomman-

dé d'utiliser seulement de l'eau chaude additionnée d'un

peu de savon liquide pour nettoyer la carrosserie de l'ap-

Après le nettoyage, rebranchez l'appareil.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les

clayettes du congélateur et autour du compartiment supé-

Dégivrez le congélateur lorsque l'épaisseur de la couche

de givre est d'environ 3-5 mm.

Important Mettez le thermostat sur la position maximum

12 heures avant d'effectuer le dégivrage pour assurer une

réserve de froid suffisante.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt et débranchez-le électrique-

2. Sortez les denrées congelées, enveloppez celles-ci

dans plusieurs feuilles de papier journal et conser-

vez-les dans un endroit frais.

Attention Ne touchez pas avec les mains humides

les surfaces givrées et les produits congelés. Risque

de brûlures ou arrachement de la peau.

3. Maintenez la porte

gouttière en l'insé-

pient pour recueillir l'eau de dégivrage.

Le dégivrage peut être accéléré en plaçant dans le

compartiment congélateur un ou plusieurs réci-

pients d'eau chaude non bouillante, à l'exclusion de toute

autre source de chaleur. Retirez également les morceaux

de glace au fur et à mesure que ceux-ci se détachent,

avant que le processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, épongez et séchez bien

l'intérieur du congélateur et conservez la spatule pour

une prochaine utilisation.

5. Mettez l'appareil en fonctionnement.

6. Tournez le thermostat sur une position moyenne et

attendez au moins quatre heures en laissant la touche

de congélation rapide activée.

7. Une fois le voyant rouge éteint, replacez à nouveau

les produits surgelés ou congelés dans les comparti-

17Avertissement N'utilisez en aucun cas un couteau,

un autre objet tranchant ou un objet métallique pour

gratter la couche de givre, vous risquez de détériorer

irrémédiablement l'évaporateur.

N'utilisez aucun dispositif mécanique ou autre pour

accélérer le processus de dégivrage hormis ceux

recommandés par le fabricant.

Une élévation de la température des denrées congelées,

pendant la décongélation, peut réduire leur durée de

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les accessoires

4. laissez la porte/les portes ouverte(s) pour prévenir la

formation d'odeurs désagréables.

Important Si, toutefois, vous n'avez pas la possibilité de

débrancher et de vider l'appareil, faites vérifier

régulièrement son bon fonctionnement pour éviter la

détérioration des aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur l'appareil,

La résolution des problèmes non mentionnés dans la

présente notice doit être exclusivement confiée à un

électricien qualifié ou à votre service après vente.

Important Certains bruits pendant le fonctionnement

(compresseur, circuit de réfrigérant) sont normaux.

Important L'appareil fonctionne de façon discontinue.

L'arrêt du compresseur ne signifie donc pas l'absence de

courant électrique. C'est pourquoi vous ne devez jamais

toucher les parties électriques de l'appareil avant de

Symptôme Cause possible Solution

L'appareil est bruyant L'appareil n'est pas stable Vérifiez la stabilité (les quatre pieds doi-

vent être en contact avec le sol)

Le compresseur fonctionne en

Le thermostat n'est pas correctement

Modifiez la position du thermostat pour

obtenir une température moins de froid.

Les portes ne sont pas correctement

fermées ou ne ferment pas de façon

Vérifiez que les portes ferment correcte-

ment et que les joints sont en bon état et

La porte a été ouverte trop souvent Ne laissez pas la porte ouverte plus

longtemps que nécessaire

Trop de produits frais ont été intro-

duits dans l'appareil

Attendez quelques heures et vérifiez de

nouveau la température

Les aliments introduits dans l'appareil

Laissez refroidir les aliments à tempéra-

ture ambiante avant de les ranger dans

La température ambiante est trop éle-

Réduisez la température ambiante.

Il y a trop de givre et de glace Les produits ne sont pas correctement

Emballez les produits de façon plus

18Symptôme Cause possible Solution

Les portes ne sont pas correctement

fermées ou ne ferment pas de façon

Vérifiez que les portes ferment correcte-

ment et que les joints sont en bon état et

Le thermostat n'est pas réglé correcte-

Modifiez la position du thermostat pour

obtenir moins de froid.

La température à l'intérieur du

congélateur est trop élevée

Le thermostat n'est pas réglé correcte-

Modifiez la position du thermostat pour

obtenir plus de froid.

La porte ne ferme pas de façon hermé-

tique ou n'est pas correctement fermée

Vérifiez que la porte ferme correctement

et que le joint est en bon état et propre

Trop de produits frais ont été intro-

duits dans l'appareil

Introduisez de plus petites quantités

d'aliments à congeler en même temps.

Les aliments introduits dans l'appareil

Laissez refroidir les aliments à tempéra-

ture ambiante avant de les stocker.

Les produits à congeler sont placés

trop près les uns des autres

Placez les produits de façon à ce que

l'air puisse circuler entre eux

La température à l'intérieur du

congélateur est trop basse

Le thermostat n'est pas réglé correcte-

Modifiez la position du thermostat pour

obtenir moins de froid.

L'appareil ne fonctionne pas du

tout. Ni la production de froid ni

l'éclairage ne fonctionnent

L'appareil n'est pas correctement

Branchez correctement l'appareil

L'appareil n'est pas alimenté électri-

Essayez de brancher un autre appareil

sur la prise de courant

L'appareil n'est pas en fonctionnement Mettez l'appareil en fonctionnement

La prise de courant n'est pas alimentée

(essayez de brancher un autre appareil

Faites appel à un électricien qualifié

L'appareil ne refroidit pas du tout L'appareil n'est pas correctement

Branchez correctement l'appareil

La prise de courant n'est pas alimentée

(essayez de brancher un autre appareil

Faites appel à un électricien qualifié

L'appareil n'est pas en fonctionnement Mettez l'appareil en fonctionnement

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragra-

3. Si nécessaire, remplacez les joints défectueux. Con-

tactez le Service Après-vente.

19Caractéristiques techniques

Autonomie de fonctionnement 22 h

Les informations techniques se trouvent sur la plaque si-

gnalétique sur la paroi intérieure gauche de l'appareil et

sur l'étiquette énergétique.

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant d'installer

Installez cet appareil à un endroit où la température am-

biante correspond à la classe climatique indiquée sur la

plaque signalétique de l'appareil :

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Mise à niveau

Lorsque vous installez

l'appareil, veillez à le pla-

cer de niveau. Servez-

vous des deux pieds ré-

glables se trouvant à

l'avant de l'appareil (2).

Si besoin est, réglez les

pieds en retirant l'entre-

L'appareil doit être installé à bonne distance de toute source de cha-

leur telle que radiateurs, chauffe-eau, lumière directe du soleil etc.

Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour

garantir un rendement optimum si l'appareil est installé sous un élé-

ment suspendu, la distance entre le haut de l’appareil et l'élément

suspendu doit être de 100 mm minimum. Si possible, évitez de pla-

cer l'appareil sous des éléments suspendus. La mise à niveau se fait

à l'aide d'un ou de plusieurs pieds réglables à la base de la carros-

serie de l’appareil.

Si l'appareil est placé dans un angle et si le côté avec les charnières

est face au mur, la distance entre le mur et l'appareil doit être de

10 mm minimum afin de permettre à la porte de s'ouvrir suffisam-

ment pour pouvoir sortir les clayettes.

L'appareil doit pouvoir être débranché à tout

moment ; il est donc nécessaire que la prise

murale reste accessible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations suivantes, il est

conseillé de se faire aider par une autre personne qui se

chargera de maintenir fermement les portes de l'appareil

pendant les opérations.

Pour changer le sens d'ouverture de la porte, suivez les

1. Retirez la fiche de la pri-

2. Inclinez l'appareil avec

précaution vers l'arrière

pour que le compresseur

ne touche pas le sol.

3. Dévissez les pieds régla-

bles situés des deux côtés

4. Enlevez la charnière de

porte inférieure en dévis-

sant les deux vis de fixa-

5. Enlevez la goupille de la

charnière située dans le bas

6. Insérez la goupille de la

charnière dans le trou situé

sur la plaque de la charniè-

7. Enlevez la porte.

8. Remettez le pivot de la

charnière supérieure de

9. Installez la porte sur la

goupille de la charnière.

10. Insérez la goupille de la

charnière dans le trou situé

sur la plaque de la charniè-

re et déplacez le montage

de la charnière de l'autre

côté et remettez-le en place

à l'aide des vis de fixation.

11. Remettez le montage de

la plaque de la charnière

inférieure de l'autre côté en

vous assurant que le bord

de la porte est parallèle au

12. Enlevez et installez la

13. Remettez l'appareil en

place, mettez-le d'aplomb,

attendez quatre heures

avant de le brancher électri-

1) si cela est prévu

Contrôlez une dernière fois pour vous assurer que : • Toutes les vis sont serrées.

21• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver, par exem-

ple), il se peut que le joint n'adhère pas parfaitement.

Dans ce cas, attendez que le joint reprenne sa taille natu-

Si vous ne voulez pas effectuer personnellement les opé-

rations décrites ci-dessus, contactez votre service après-

vente. Un technicien du service après-vente procédera à la

réversibilité de la porte à vos frais.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la

fréquence indiquées sur la plaque signalétique correspon-

dent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'ali-

mentation comporte un logement pour mise à la terre. Si

la prise de courant murale n'est pas mise à la terre, bran-

chez l'appareil sur une prise de terre conformément aux

normes en vigueur, en demandant conseil à un électricien

Le fabricant décline toute responsabilité en cas d'incident

suite au non-respect des consignes de sécurité sus-men-

Cet appareil est conforme aux directives communautaires.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique

que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet

(collecte et recyclage du matériel électrique et

En procédant à la mise au rebut de l'appareil dans les

règles de l’art, nous préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets seront traités

dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit,

veuillez prendre contact avec les services de votre

commune ou le magasin où vous avez effectué l'achat.
