MODE D'EMPLOI ZFT11101WA ZANUSSI

FR Notice d'utilisation 23

• maak de binnenkant en de accessoires

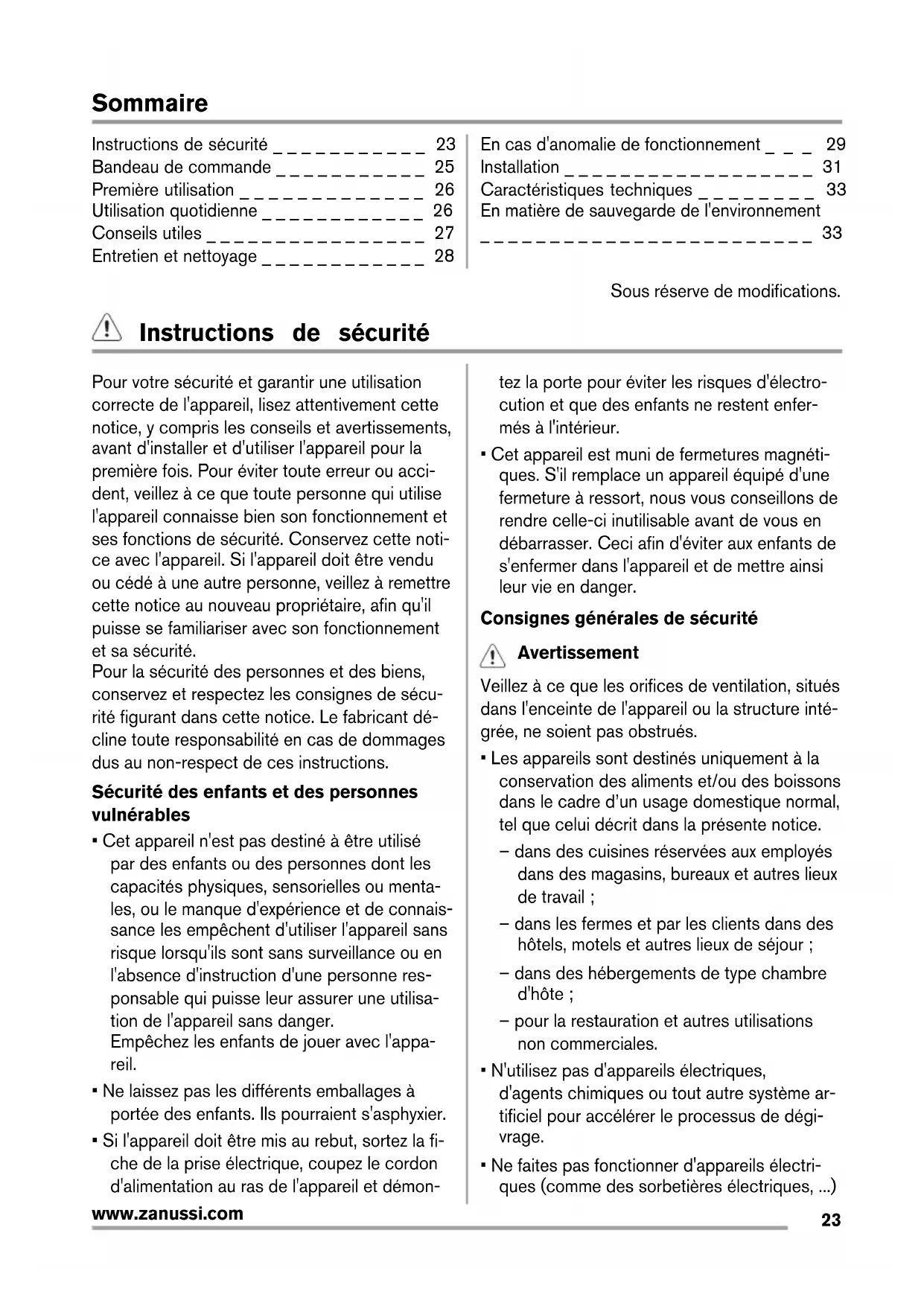

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 23

Bandeau de commande _ _ _ _ _ _ _ _ _ _ _ 25

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 26

Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27

En cas d'anomalie de fonctionnement _ _ _ 29

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 31

Caractéristiques techniques _ _ _ _ _ _ _ _ 33

En matière de sauvegarde de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

Sous réserve de modifications.

Instructions de sécurité

Pour votre sécurité et garantir une utilisation

correcte de l'appareil, lisez attentivement cette

notice, y compris les conseils et avertissements,

avant d'installer et d'utiliser l'appareil pour la

première fois. Pour éviter toute erreur ou acci-

dent, veillez à ce que toute personne qui utilise

l'appareil connaisse bien son fonctionnement et

ses fonctions de sécurité. Conservez cette noti-

ce avec l'appareil. Si l'appareil doit être vendu

ou cédé à une autre personne, veillez à remettre

cette notice au nouveau propriétaire, afin qu'il

puisse se familiariser avec son fonctionnement

Pour la sécurité des personnes et des biens,

conservez et respectez les consignes de sécu-

rité figurant dans cette notice. Le fabricant dé-

cline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de connais-

sance les empêchent d'utiliser l'appareil sans

risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne res-

ponsable qui puisse leur assurer une utilisa-

tion de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appa-

• Ne laissez pas les différents emballages à

portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, sortez la fi-

che de la prise électrique, coupez le cordon

d'alimentation au ras de l'appareil et démon-

tez la porte pour éviter les risques d'électro-

cution et que des enfants ne restent enfer-

• Cet appareil est muni de fermetures magnéti-

ques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de

rendre celle-ci inutilisable avant de vous en

débarrasser. Ceci afin d'éviter aux enfants de

s'enfermer dans l'appareil et de mettre ainsi

Consignes générales de sécurité

Veillez à ce que les orifices de ventilation, situés

dans l'enceinte de l'appareil ou la structure inté-

grée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la

conservation des aliments et/ou des boissons

dans le cadre d’un usage domestique normal,

tel que celui décrit dans la présente notice.

– dans des cuisines réservées aux employés

dans des magasins, bureaux et autres lieux

– dans les fermes et par les clients dans des

hôtels, motels et autres lieux de séjour ;

– dans des hébergements de type chambre

– pour la restauration et autres utilisations

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre système ar-

tificiel pour accélérer le processus de dégi-

• Ne faites pas fonctionner d'appareils électri-

ques (comme des sorbetières électriques, ...)

www.zanussi.comà l'intérieur des appareils de réfrigération à

moins que cette utilisation n'ait reçu l'agré-

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de

l’isobutane (R600a), un gaz naturel offrant un

haut niveau de compatibilité avec l’environne-

ment mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre

appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre

– aérez soigneusement la pièce où se trouve

• Ne modifiez pas les spécifications de l'appa-

reil. Si le câble d'alimentation est endomma-

gé, il peut causer un court circuit, un incendie

et/ou une électrocution.

Avertissement Les éventuelles répara-

tions ou interventions sur votre appareil,

ainsi que le remplacement du câble d'alimenta-

tion, ne doivent être effectuées que par un pro-

fessionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas écra-

sée ou endommagée par l'arrière de l'ap-

pareil. Une prise de courant écrasée ou

endommagée peut s'échauffer et causer

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris-

que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage

• Cet appareil est lourd. Faite attention lors de

• Ne touchez pas avec les mains humides les

surfaces givrées et les produits congelés (ris-

que de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil

aux rayons solaires.

• Les ampoules (si présentes) utilisées dans

cet appareil sont des ampoules spécifiques

uniquement destinées à être utilisées sur des

appareils ménagers. Elles ne sont pas du tout

adaptées à un éclairage quelconque d'une

Attention Ne placez pas d'aliments

surgelés sur le plan de travail car le froid et

la vapeur peuvent produire une condensation

d'eau sur sa face intérieure. L'égouttement qui

en résulterait risquerait de provoquer des

dysfonctionnements. Par conséquent, ne placez

et ne déposez aucun aliment surgelé sur le plan

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les par-

ties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam-

mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre

la sortie d'air sur la paroi arrière de l'appareil.

(Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re-

• Conservez les aliments emballés conformé-

ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de

conservation donnés par le fabricant de l'ap-

pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de

boissons gazeuses dans le compartiment

congélateur, car la pression se formant à l'in-

térieur du contenant pourrait le faire éclater et

endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que

les bâtonnets glacés dès leur sortie de l'ap-

pareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap-

pareil à l'arrêt et débranchez-le.

www.zanussi.com• N'utilisez pas d'objets métalliques pour net-

• N'utilisez pas d'objet tranchant pour gratter la

couche de givre. Utilisez une spatule en plas-

• N'utilisez pas d'appareils électriques ou

agents chimiques pour dégivrer l'appareil. La

chaleur excessive pourrait endommager le re-

vêtement plastique interne et l'humidité pour-

rait s'introduire dans le système électrique.

Important Avant de procéder au branchement

électrique, respectez scrupuleusement les

instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas

endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au

revendeur de l'appareil les dommages cons-

tatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre

heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour

de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, res-

pectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout

contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une

source de chaleur (chauffage, cuisson ou ray-

ons solaires trop intenses).

• Assurez-vous que la prise murale reste ac-

cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uni-

quement. (Si un branchement sur le réseau

• Les branchements électriques nécessaires à

l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne

• Cet appareil ne doit être entretenu et réparé

que par un Service après-vente autorisé, ex-

clusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de vo-

tre appareil ne contiennent pas de C.F.C.

contribuant ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La

mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément

aux règlements applicables disponibles auprès

des autorités locales. Veillez à ne pas détériorer

les circuits frigorifiques, notamment au niveau

du condenseur. Les matériaux utilisés dans cet

appareil identifiés par le symbole

www.zanussi.comMise en marche

1. Après l'installation, laissez l'appareil fonc-

tionner pendant 4 heures.

2. Insérez la fiche dans la prise murale.

3. Tournez le thermostat vers la gauche jus-

qu'à la position Charge pleine.

4. Le voyant vert s'allume et reste allumé jus-

qu'à ce que l'appareil soit débranché.

5. Laissez l'appareil fonctionner pendant

4 heures avant d'y placer des aliments pour

lui permettre d'atteindre la température

Le voyant jaune s'allume lorsque la touche

de congélation rapide est activée.

6. Le voyant rouge s'allumera aussi, jusqu'à ce

que l'appareil atteigne la bonne températu-

Quelques heures après la mise en marche,

le voyant rouge s'éteint pour indiquer que la

bonne température est atteinte pour le ré-

glage choisi. Il restera éteint pour vous con-

firmer que tout est en ordre. Ce voyant se

rallumera si la température du congélateur

augmente excessivement, après l'ouverture

de la porte du congélation ou le rangement

d'aliments à l'intérieur du compartiment,

mais il s'éteindra à nouveau dès que la tem-

pérature repasse à un niveau de conserva-

7. Lorsque l'appareil a atteint la température

sélectionnée (le voyant rouge s'est éteint),

réglez le thermostat selon la quantité d'ali-

ments entreposés dans l'appareil.

1. Pour mettre à l'arrêt l'appareil, tournez le

thermostat sur la position "O"

2. Pour mettre l'appareil hors tension, débran-

chez-le électriquement.

Réglage de la température

La température à l'intérieur de l'appareil est con-

trôlée par un thermostat situé sur le bandeau de

Pour utiliser l'appareil, procédez comme suit :

• tournez le thermostat sur la position minimale

pour obtenir moins de froid.

• tournez le thermostat sur la position maximale

pour obtenir plus de froid.

Si vous devez congeler de petites quanti-

tés d'aliments, le réglage Demi-charge est

Si vous devez congeler de grandes quantités

d'aliments, le réglage Charge pleine est le plus

Première utilisation

Avant d'utiliser l'appareil pour la première fois,

nettoyez l'intérieur et tous les accessoires inter-

nes avec de l'eau tiède savonneuse pour sup-

primer l'odeur caractéristique du "neuf" puis sé-

Important N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métallique pour ne

pas abîmer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur (supérieur) est

adapté pour congeler des aliments frais et con-

server durablement des aliments congelés et

Pour congeler des aliments frais dans le com-

partiment congélateur (supérieur), laissez-les

dans le compartiment pendant 24 heures.

Déplacez les aliments congelés du comparti-

ment supérieur (congélateur) dans les deux au-

tres compartiments (compartiments de stocka-

ge). Pour des résultats de congélation optimaux,

retirez le tiroir supérieur (si le tiroir est fourni), et

placez directement les aliments surgelés sur

l'évaporateur. Pour congeler de plus petites

quantités d'aliments, vous n'avez pas besoin de

www.zanussi.comLa quantité maximale d'aliments frais que vous

pouvez congeler par tranche de 24 heures est

indiquée sur la plaque signalétique (située à

l'intérieur de l'appareil).

Le processus de congélation dure 24 heures :

vous ne devez ajouter aucun autre aliment à

congeler pendant cette période.

Conservation d'aliments congelés et

À la mise en service ou après un arrêt prolongé,

placez le thermostat sur la position maximale

pendant 8 heures environ avant d'introduire les

produits dans le compartiment.

Important En cas de décongélation

accidentelle, due par exemple à une coupure de

courant, si la coupure a duré plus de temps

qu'indiqué au paragraphe « Autonomie de

fonctionnement » du chapitre « Caractéristiques

techniques », consommez rapidement les

aliments décongelés ou cuisez-les

immédiatement avant de les recongeler (une

Les aliments surgelés ou congelés peuvent être

décongelés à température ambiante.

Les petites pièces peuvent même être cuites

sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans

le circuit d'évaporation peut produire un bruit

de gargouillis ou de bouillonnement. Ce phé-

• Le compresseur peut produire un ronronne-

ment aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un

soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phé-

• Un léger claquement se produit lors de la mi-

se en fonctionnement/à l'arrêt du compres-

seur. Ce phénomène est normal.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quel-

ques conseils importants :

• la quantité maximale de denrées que vous

pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures.

Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentaires

fraîches, de qualité supérieure (une fois net-

• préparez la nourriture en petits paquets pour

une congélation rapide et uniforme, adaptés à

l'importance de la consommation.

• enveloppez les aliments dans des feuilles

d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non conge-

lés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces

• les aliments maigres se conservent mieux et

plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trou-

vent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congé-

lateur, peut provoquer des brûlures.

• L'identification des emballages est importan-

te : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation in-

diquée par le fabricant.

Conseils pour la conservation des

produits surgelés et congelés du

Pour obtenir les meilleures performances possi-

www.zanussi.com• assurez-vous que les denrées surgelées

achetées dans le commerce ont été correcte-

ment entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le

transport des denrées du magasin d'alimenta-

tion à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con-

gélateur et ne la laissez ouverte que le temps

• une fois décongelés, les aliments se détério-

rent rapidement et ne peuvent pas être re-

• ne dépassez pas la durée de conservation in-

diquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant

toute opération d'entretien.

Cet appareil contient des hydrocarbures

dans son circuit réfrigérant : l'entretien et la

recharge ne doivent donc être effectués que par

du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires

avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et

nettoyez-les en les essuyant pour éviter toute

accumulation de déchets.

• Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou

endommager les tuyaux et/ou câbles qui se

trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou

caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abîmer et

laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le com-

presseur situés à l'arrière de l'appareil avec une

brosse ou un aspirateur. Cette opération amé-

liore les performances de l'appareil et permet

des économies d'énergie.

Important Attention à ne pas endommager le

système de réfrigération.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours

sur les clayettes du congélateur et autour du

compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la

couche de givre est comprise entre 3 et 5 mm.

Important Mettez le thermostat sur la position

maximale 12 heures avant d'effectuer le

dégivrage afin d'assurer une réserve de froid

Pour enlever le givre, suivez les instructions ci-

1. Éteignez l'appareil et débranchez la fiche

de la prise secteur.

2. Sortez les denrées congelées, enveloppez-

les dans plusieurs feuilles de papier journal

et conservez-les dans un endroit frais.

Attention Ne touchez pas les produits

congelés et les surfaces givrées avec les

mains humides. Risque de brûlures ou

d'arrachement de la peau.

3. Laissez la porte ouverte et utilisez la spatule

en plastique comme gouttière en l'insérant

dans l'emplacement prévu à cet effet. Pla-

cez au-dessous un récipient dans lequel

s'écoulera l'eau de dégivrage.

Le dégivrage peut être accéléré en plaçant

un récipient d'eau chaude dans le compar-

timent congélateur. Retirez également les mor-

ceaux de glace au fur et à mesure qu'ils se dé-

tachent, avant que le processus de dégivrage

www.zanussi.com4. Une fois le dégivrage terminé, séchez soi-

gneusement l'intérieur et conservez la spa-

tule pour une utilisation ultérieure.

5. Mettez l'appareil en marche.

6. Tournez le thermostat sur la position Char-

ge pleine et laissez l'appareil fonctionner

pendant au moins 8 heures.

7. Attendez que le voyant rouge s'éteigne

avant de replacer les denrées surgelées ou

congelées dans le compartiment.

8. Ajustez le thermostat selon la quantité d'ali-

ments entreposés dans l'appareil.

Avertissement N'utilisez en aucun cas

d'objets métalliques ou tranchants pour

gratter la couche de givre sur l'évaporateur, car

vous risqueriez de le détériorer.

N'utilisez aucun dispositif mécanique ou autre

moyen artificiel pour accélérer le processus de

dégivrage hormis ceux recommandés par le

Une élévation de la température des denrées

congelées, pendant le dégivrage, peut réduire

leur durée de conservation.

En cas d'absence prolongée ou de non-

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les

4. laissez la porte/les portes ouverte(s) pour

prévenir la formation d'odeurs désagréa-

Important Si, toutefois, vous n'avez pas la

possibilité de débrancher et de vider l'appareil,

faites vérifier régulièrement son bon

fonctionnement pour éviter la détérioration des

aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur

l'appareil, débranchez-le.

La résolution des problèmes non mentionnés

dans la présente notice doit être exclusivement

confiée à un électricien qualifié ou à votre

service après vente.

Important Certains bruits pendant le

fonctionnement (compresseur, circuit de

réfrigérant) sont normaux.

Important L'appareil fonctionne de façon

discontinue. L'arrêt du compresseur ne signifie

donc pas l'absence de courant électrique. C'est

pourquoi vous ne devez jamais toucher les

parties électriques de l'appareil avant de couper

Symptôme Cause possible Solution

L'appareil est bruyant L'appareil n'est pas stable Vérifiez la stabilité (les quatre pieds

doivent être en contact avec le sol)

Le compresseur fonctionne

Le thermostat n'est pas correcte-

Modifiez la position du thermostat

pour obtenir une température moins

Les portes ne sont pas correcte-

ment fermées ou ne ferment pas de

Vérifiez que les portes ferment cor-

rectement et que les joints sont en

www.zanussi.comSymptôme Cause possible Solution

La porte a été ouverte trop souvent Ne laissez pas la porte ouverte plus

longtemps que nécessaire

Trop de produits frais ont été intro-

duits dans l'appareil

Attendez quelques heures et vérifiez

de nouveau la température

Les aliments introduits dans l'appa-

reil étaient trop chauds

Laissez refroidir les aliments à tempé-

rature ambiante avant de les ranger

La température ambiante est trop

Réduisez la température ambiante.

Il y a trop de givre et de

Les produits ne sont pas correcte-

Emballez les produits de façon plus

Les portes ne sont pas correcte-

ment fermées ou ne ferment pas de

Vérifiez que les portes ferment cor-

rectement et que les joints sont en

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir moins de froid.

La température à l'intérieur

du congélateur est trop

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir plus de froid.

La porte ne ferme pas de façon her-

métique ou n'est pas correctement

Vérifiez que la porte ferme correcte-

ment et que le joint est en bon état et

Trop de produits frais ont été intro-

duits dans l'appareil

Introduisez de plus petites quantités

d'aliments à congeler en même

Les aliments introduits dans l'appa-

reil étaient trop chauds

Laissez refroidir les aliments à tempé-

rature ambiante avant de les stocker.

Les produits à congeler sont placés

trop près les uns des autres

Placez les produits de façon à ce que

l'air puisse circuler entre eux

La température à l'intérieur

du congélateur est trop

Le thermostat n'est pas réglé cor-

Modifiez la position du thermostat

pour obtenir moins de froid.

L'appareil ne fonctionne

pas du tout. Ni la produc-

tion de froid ni l'éclairage

L'appareil n'est pas correctement

Branchez correctement l'appareil

L'appareil n'est pas alimenté électri-

Essayez de brancher un autre appa-

reil sur la prise de courant

L'appareil n'est pas en fonctionne-

Mettez l'appareil en fonctionnement

La prise de courant n'est pas ali-

mentée (essayez de brancher un

autre appareil sur la prise)

Faites appel à un électricien qualifié

L'appareil ne refroidit pas

L'appareil n'est pas correctement

Branchez correctement l'appareil

www.zanussi.comSymptôme Cause possible Solution

La prise de courant n'est pas ali-

mentée (essayez de brancher un

autre appareil sur la prise)

Faites appel à un électricien qualifié

L'appareil n'est pas en fonctionne-

Mettez l'appareil en fonctionnement

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de porte

défectueux. Contactez votre service après-

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant

d'installer l'appareil.

Cet appareil doit être installé dans un pièce in-

térieure sèche et bien ventilée où la température

ambiante correspond à la classe climatique indi-

quée sur la plaque signalétique de l'appareil :

Température ambiante

SN +10 °C à +32 °C N +16 °C à +32 °C ST +16 °C à +38 °C T +16 °C à +43 °C Des problèmes fonctionnels peuvent se produi-

re sur certains types de modèles fonctionnant

hors de cette plage de températures. Seul le

respect de la plage de températures spécifiée

peut garantir un bon fonctionnement de l'appa-

reil. En cas de doute concernant l'emplacement

d'installation de l'appareil, veuillez contacter le

vendeur, notre service après-vente ou le centre

de maintenance le plus proche.

Lorsque vous installez

l'appareil, veillez à le

placer de niveau. Ser-

trouvant à l'avant de

L'appareil ne doit pas être installé près d'une

source de chaleur telle qu'un radiateur, une

chaudière, la lumière directe du soleil, etc. As-

surez-vous que l'air circule librement à l'arrière

de l'appareil. Pour garantir un rendement opti-

mal si l'appareil est installé sous un élément

suspendu, la distance entre le haut de l'appareil

et l'élément suspendu doit être d'au moins

100 mm. Si possible, évitez de placer l'appareil

sous des éléments suspendus. La mise de ni-

veau se fait à l'aide d'un ou de plusieurs pieds

réglables à la base de l'appareil.

Si l'appareil est placé dans un coin avec le côté

des charnières contre le mur, laissez au moins

10 mm entre le mur et l'appareil pour permettre

une ouverture suffisante de la porte, afin de

pouvoir retirer les clayettes.

L'appareil doit pouvoir être débranché à tout

moment ; il est donc nécessaire que la prise

reste accessible après l'installation.

Réversibilité de la porte

Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par

une autre personne qui se chargera de

maintenir fermement les portes de l'appareil

pendant les opérations.

Pour changer le sens d'ouverture de la porte,

suivez les étapes suivantes :

1. Retirez la fiche de la

2. Inclinez l'appareil

avec précaution vers

l'arrière pour que le

4. Enlevez la charnière

de porte inférieure en

dévissant les deux vis

5. Enlevez la goupille

de la charnière située

dans le bas de la por-

6. Insérez la goupille

de la charnière dans le

trou situé sur la plaque

7. Enlevez la porte.

8. Remettez le pivot de

la charnière supérieure

9. Installez la porte sur

la goupille de la char-

10. Insérez la goupille

de la charnière dans le

trou situé sur la plaque

de la charnière et dé-

placez le montage de

la charnière de l'autre

côté et remettez-le en

place à l'aide des vis

11. Remettez le mon-

tage de la plaque de la

charnière inférieure de

l'autre côté en vous

assurant que le bord

de la porte est parallè-

le au côté de l'appareil.

mettez la poignée en

place (si présente) sur

13. Remettez l'appareil

quatre heures avant de

le brancher électrique-

Contrôlez une dernière fois pour vous assurer

• Toutes les vis sont serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver,

par exemple), il se peut que le joint n'adhère pas

parfaitement. Dans ce cas, attendez que le joint

reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnellement

les opérations décrites ci-dessus, contactez vo-

tre service après-vente. Un technicien du servi-

ce après-vente procédera à la réversibilité de la

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la ten-

sion et la fréquence indiquées sur la plaque si-

www.zanussi.comgnalétique correspondent à celles de votre ré-

L'appareil doit être relié à la terre. La fiche du

câble d'alimentation comporte un logement pour

mise à la terre. Si la prise de courant murale

n'est pas mise à la terre, branchez l'appareil sur

une prise de terre conformément aux normes en

vigueur, en demandant conseil à un électricien

Le fabricant décline toute responsabilité en cas

d'incident suite au non-respect des consignes

de sécurité sus-mentionnées.

Cet appareil est conforme aux directives com-

Caractéristiques techniques

Autonomie de fonctionnement 22 h

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la

plaque signalétique située sur le côté gauche à

l'intérieur de l'appareil et sur l'étiquette énergéti-

En matière de sauvegarde de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement et

à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ménagères. Emmenez un tel produit dans votre

centre local de recyclage ou contactez vos

services municipaux.
