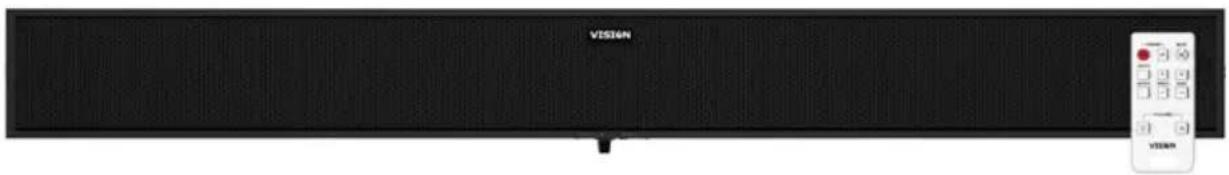

MODE D'EMPLOI SP2000P VISION

DÉCLARATION DE CONFORMITÉ

Les produits Vision sont certifiés conformes à toutes les réglementations locales connues pour

une certification OC. Vision s’engage à assurer que tous ses produits sont totalement

compatibles avec l’ensemble des normes de certification applicables pour la vente dans la

Communauté européenne et les autres pays participants.

Le produit décrit dans le présent manuel est conforme aux normes RoHS (directive UE

2002/95/CE) et DEEE (directive UE 2002/96/CE). À la fin de sa durée de vie, ce produit doit être

renvoyé à son lieu d’achat en vue de son recyclage.

AVERTISSEMENTS ATTENTION: RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ JAMAIS NI CAPOT NI CACHE ARRIÈRE. AUCUNE PIÈCE INTERNE N’EST RÉPARABLE PAR L’UTILISATEUR. POUR LA MAINTENANCE, ADRESSEZ-VOUS À UN PERSONNEL QUALIFIÉ.

Le symbole représentant un éclair avec une pointe de flèche dans un triangle équilatéral a pour objet

d’avertir l’utilisateur de la présence dans le boîtier du produit de points sous tension dangereux et

non isolés, susceptibles de constituer un risque de choc électrique pour les personnes.

Le point d’exclamation dans un triangle équilatéral est destiné à informer l’utilisateur qu’il trouvera

dans la documentation accompagnant l’appareil des instructions importantes concernant son

fonctionnement et sa maintenance.

AVERTISSEMENT : POUR LIMITER LES RISQUES D’INCENDIE OU DE CHOC

ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise

intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro

04625566 et sise à Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. N°

d’enregistrement DEEE : GD0046SY3

SP-2000P_manual_fr_v1.doc

DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC).

UTILISEZ UNIQUEMENT DES PRISES CA DOMESTIQUES Le raccordement de l’unité à une prise fournissant une tension supérieure peut entraîner un

MANIPULEZ LE CÂBLE D’ALIMENTATION AVEC SOIN Ne débranchez pas la prise de la prise murale en tirant sur le câble ; tirez toujours sur la prise

elle-même. Tirer sur le câble risquerait de l’endommager. Débranchez votre unité si vous

prévoyez de ne pas l’utiliser pendant une durée prolongée. Ne placez pas de meubles ou

d’autres objets lourds sur le câble, et évitez de faire tomber des objets lourds dessus. Ne faites

pas de nœuds avec le câble d’alimentation. Vous risqueriez non seulement d’endommager le

câble, mais également de causer un court-circuit entraînant un risque d’incendie important.

EMPLACEMENT D’INSTALLATION

Évitez d’installer ce produit dans un endroit :

• directement exposé aux rayons du soleil ou proche d’appareils de chauffage

• excessivement sujet aux vibrations ou à la poussière

• insuffisamment ventilé

N’exposez pas ce produit à des égouttements ou projections de liquide. NE DÉPOSEZ PAS D’OBJETS REMPLIS DE LIQUIDES SUR OU À PROXIMITÉ DE CE PRODUIT !

DÉPLACEMENT DE L’UNITÉ

Avant de déplacer l’unité, veillez à retirer le câble d’alimentation de la prise murale et

débranchez les câbles de connexion à d’autres unités.

SIGNES ALARMANTS Si vous détectez une odeur ou une fumée anormales, éteignez immédiatement ce produit et

débranchez le câble d’alimentation. Contactez votre revendeur ou Vision.

EMBALLAGE Conservez tous les matériaux d’emballage. Ils sont essentiels au transport si l’unité doit être

SI L’EMBALLAGE D’ORIGINE N’EST PAS UTILISÉ POUR RENVOYER L’UNITÉ AU CENTRE DE SERVICE, LES DOMMAGES SURVENUS LORS DU TRANSPORT NE SERONT PAS COUVERTS PAR LA GARANTIE.

PUISSANCE EN WATTS Les normes de puissance « Program Power » et « RMS » sont les plus cohérentes car elles

mesurent des niveaux moyens sur une période prolongée.

Pour les haut-parleurs intégrant un amplificateur, la charge (la résistance mesurée en ohms) est

connue, et donc la valeur de puissance est déterminée.4

SP-2000P_manual_fr_v1.doc

2. Sélection d’entrée

5. Contrôle de tonalité

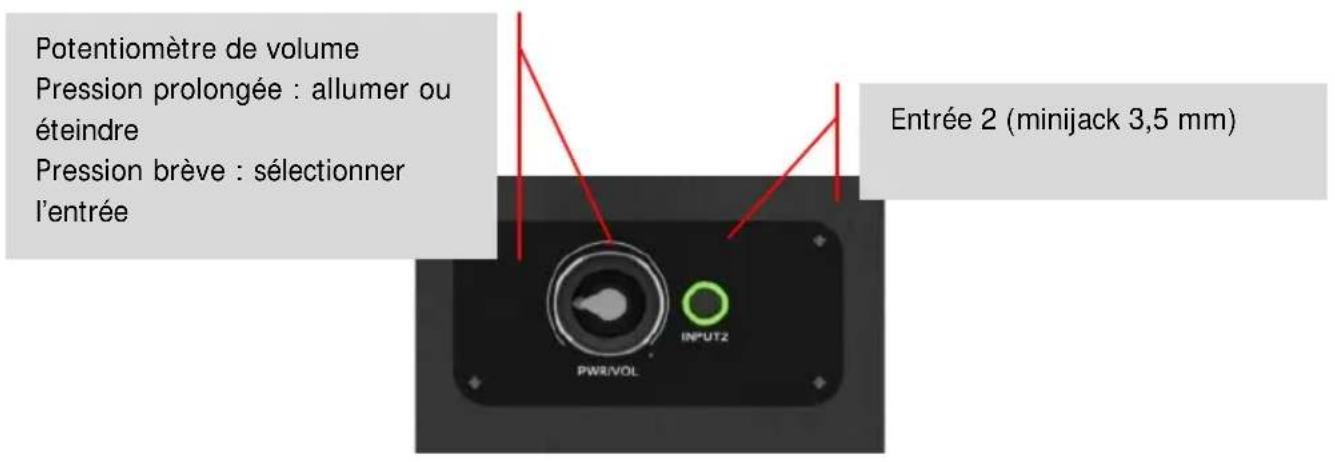

Potentiomètre de volume

Pression prolongée : allumer ou

Pression brève : sélectionner

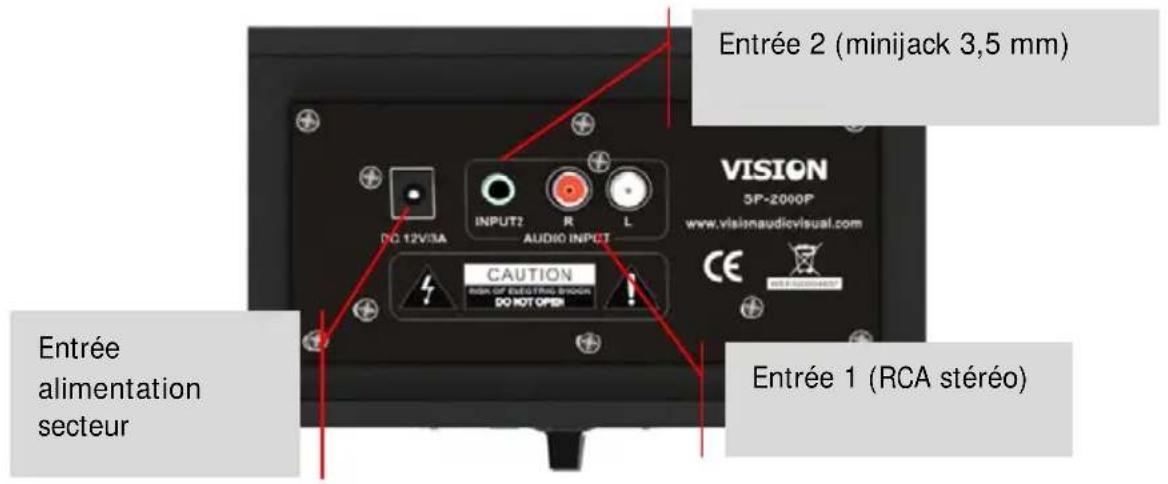

Entrée 1 (RCA stéréo)

1. FIXEZ LES CROCHETS À LA BARRE DE SON Mesurez l’écartement des trous de montage

sur l’écran plat et adaptez les crochets à la même largeur sur la barre de son.

2. POSEZ L’ÉCRAN PLAT SUR UNE TABLE FACE VERS LE BAS

3. PLACEZ L’ASSEMBLAGE SP-2000P PAR DESSUS L’ÉCRAN PLAT Positionnez les encoches

des crochets en regard des trous de montage de l’écran plat.

4. PLACEZ LES FIXATIONS MURALES OU DE SOL SUR LA FACE ARRIÈRE DE L’ÉCRAN PLAT.

Les crochets du SP-2000P se trouvent intercalés entre l’écran et les fixations.

5. FIXEZ L’ASSEMBLAGE DE L’ÉCRAN PLAT AU SOCLE OU AU SUPPORT MURAL. Connectez

ensuite les câbles d’entrée et d’alimentation du haut-parleur.

1. ALLUMER/ÉTEINDRE : pression prolongée sur le potentiomètre de volume

2. SÉLECTIONNER L’ENTRÉE : pression brève sur le potentiomètre de volume

REMARQUE : À la mise en marche, les derniers réglages d’entrée et de volume sont restaurés.6

SP-2000P_manual_fr_v1.doc

CARACTÉRISTIQUES DIMENSIONS DU PRODUIT : 1 000 x 85 x 850 mm (longueur x largeur x hauteur)

POIDS DU PRODUIT : 4,1 kg

MATÉRIAU DE CONSTRUCTION : MDF COULEUR : noir

CARACTÉRISTIQUES TECHNIQUES :

Sortie de l’amplificateur : 2 x 15 watts (RMS)

Transducteurs médiums/basses : 4 x 2 po

Transducteurs aigus : 2 x 1 po

Ports d’entrée : 2 minijacks, 1 x RCA stéréo

Impédance de sortie : 4 ohms

Sensibilité : 88 dB (1 W à 1 m)

Réponse en fréquence : 150 Hz à 20 kHz

ALIMENTATION : 100-240 V 50/60 Hz CA Alimentation externe – 12 V / 3 A.

Transformateur type ordinateur portable. 4 câbles UK/EU/US/AU avec prise C8, longueur 0,5 m

inclus. Longueur point de sortie DC : 4 m.

CONFORMITÉ : RoHS, DEEE, CE/EMC, C-TICK, FCC ACCESSOIRES :

2 supports pour écran plat7

SP-2000P_manual_fr_v1.doc

GARANTIE Ce produit est couvert par une garantie de retour atelier de 2 ans, valide à partir de la date

d’achat. Cette garantie est uniquement accordée à l’acheteur originel et ne peut être transmise.

Pour prévenir tout doute, la garantie est basée sur les informations détenues par le distributeur

national désigné pour le point de vente. Si le produit est défectueux à la livraison, vous disposez

de 21 jours à partir de la date d’achat pour le signaler au distributeur national via votre

revendeur AV. La responsabilité du fabricant et de son entreprise de service désignée est limitée

au coût de la réparation et/ou du remplacement de l’unité défectueuse sous garantie, à

l’exception des cas de mort ou de blessure (EU85/374/CEE). Cette garantie vous protège dans

• Défectuosité de tout composant, y compris l’alimentation.

• Dommage lors du premier déballage du produit s’il est signalé dans les 24 heures suivant

Si vous rencontrez un problème avec ce produit, contactez le revendeur AV auquel vous l’avez

acheté. L’acheteur originel est responsable de l’envoi du produit pour réparation dans le centre

de service désigné par le fabricant.

Nous ferons tout notre possible pour renvoyer les unités réparées dans les 5 jours ouvrables ;

toutefois cela n’est pas toujours possible, auquel cas le produit sera renvoyé aussi vite que

possible. Conformément à nos engagements DEEE, le fabricant s’efforcera de remplacer les

composants défectueux du produit plutôt que de remplacer l’unité entière. Cette garantie ne

protège pas le produit des défauts causés par une utilisation abusive ou incorrecte, une

installation incorrecte, une alimentation électrique instable ou défectueuse, pouvant être causés

par la non-prise en compte des directives exposées dans ce manuel.

REMARQUE : En raison de notre engagement à améliorer nos produits, les informations ci-

dessus peuvent être modifiées sans préavis. Ce manuel d’utilisation est publié sans garantie.

Des améliorations ou modifications peuvent y être apportées à tout moment sans préavis, que

ce soit pour corriger des erreurs typographiques et des inexactitudes ou suite à l’évolution des

programmes ou des équipements. Les éditions ultérieures de ce manuel d’utilisation reflèteront
