R300WN22MO5G - Point d'accès StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Point d'accès sans fil 802.11ac, double bande (2,4 GHz et 5 GHz), vitesse jusqu'à 1200 Mbps.
Ports et connectivité	1 port Ethernet Gigabit (RJ45) pour connexion filaire, prise en charge du mode AP et du mode client.
Utilisation	Idéal pour étendre la couverture Wi-Fi dans les bureaux, maisons ou espaces publics.
Installation	Installation facile avec un guide d'utilisation, compatible avec la plupart des routeurs.
Maintenance et réparation	Firmware à jour recommandé pour des performances optimales, nettoyage régulier de l'appareil conseillé.
Sécurité	Support des protocoles de sécurité WPA/WPA2, possibilité de filtrage MAC.
Informations générales	Dimensions : 22 x 22 x 4 cm, poids : 0,5 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - R300WN22MO5G StarTech.com

Comment réinitialiser le point d'accès StarTech.com R300WN22MO5G aux paramètres d'usine ?

Pour réinitialiser le point d'accès, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon point d'accès ne se connecte-t-il pas à Internet ?

Vérifiez que le câble Ethernet est correctement branché et que votre modem fonctionne. Assurez-vous également que les paramètres de configuration de votre point d'accès sont corrects.

Comment changer le nom et le mot de passe du réseau Wi-Fi ?

Connectez-vous à l'interface de gestion du point d'accès via un navigateur web en utilisant l'adresse IP indiquée dans le manuel. Ensuite, allez dans les paramètres sans fil pour modifier le SSID et le mot de passe.

Mon point d'accès ne détecte pas les réseaux Wi-Fi disponibles. Que faire ?

Assurez-vous que le point d'accès est allumé et situé dans une zone où les signaux Wi-Fi peuvent être détectés. Vous pouvez également essayer de redémarrer l'appareil.

Comment mettre à jour le firmware du point d'accès ?

Accédez à l'interface de gestion, recherchez la section 'Mise à jour du firmware', puis téléchargez et installez la dernière version du firmware disponible sur le site de StarTech.com.

Le signal Wi-Fi est faible, que puis-je faire ?

Essayez de repositionner le point d'accès dans un endroit central de votre maison ou bureau pour améliorer la couverture. Évitez les obstructions comme les murs épais ou les appareils électroniques.

Comment sécuriser mon réseau Wi-Fi ?

Utilisez un mot de passe fort pour votre réseau, activez le chiffrement WPA2 ou WPA3 dans les paramètres de sécurité de l'interface de gestion.

Le point d'accès redémarre régulièrement, que faire ?

Vérifiez l'alimentation et assurez-vous que l'appareil n'est pas surchauffé. Si le problème persiste, vous pouvez envisager de réinitialiser l'appareil ou de contacter le support technique.

Comment étendre la portée du réseau Wi-Fi ?

Vous pouvez ajouter un répéteur Wi-Fi ou un autre point d'accès pour étendre la portée. Assurez-vous que ces appareils sont configurés correctement pour se connecter au réseau existant.

MODE D'EMPLOI R300WN22MO5G StarTech.com

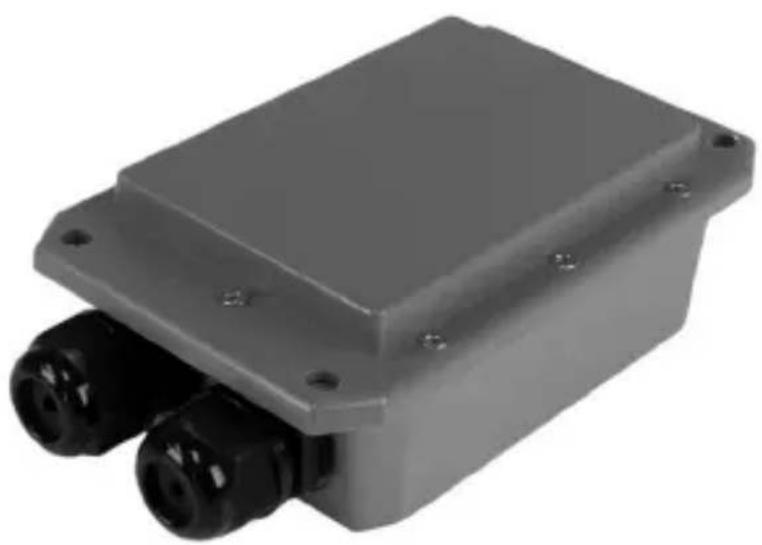

Révision du manuel: 05/24/2018 Pour obtenir les informations les plus récentes, consultez www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com R300WN22MOD/ R300WN22ODG/ R300WN22ODE/ R300WN22MOD5/ R300WN22MO5G/ R300WN22MO5E Point d'accès extérieur sans l N en métal IP67– 300Mb/s *Le produit réel peut être diérent de celui des photosManuel d’instruction Déclaration de conformité de la FCC (Commission fédérale des communications) Ce matériel a été testé est jugé conforme aux limites d’un appareil numérique de classeB, en vertu de la partie15 du règlement de la FCC. Ces limites visent à orir une protection raisonnable contre les interférences nuisibles des installations résidentielles. Cet équipement génère, utilise et peut émettre de l’énergie radio électrique et, en cas d’installation et d’utilisation non conformes aux instructions, peut causer des interférences nuisibles avec les communications radio. Il n’est toutefois pas garanti qu’une installation particulière ne cause pas d’interférence. Si cet équipement est la cause d’interférences nuisibles avec la réception de signaux de radio ou de télévision, ce qui peut être établi en l’allumant et en l’éteignant, l’utilisateur est encouragé à essayer de remédier à ces interférences en prenant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la séparation entre l’équipement et le récepteur.

• Brancher l’équipement à une prise d’un circuit diérente de celle à laquelle le récepteur est connecté.

• Demander de l’assistance à un vendeur ou un technicien radio/TV expérimenté. Cet appareil est conforme à la partie15 du règlement de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes: 1)cet appareil ne peut causer d'interférences nuisibles et 2)il doit accepter toute interférence reçue, notamment celle pouvant entraîner un dysfonctionnement.Tout changement ou modication non expressément approuvé par StarTech.com pourrait faire perdre à l'utilisateur son droit à utiliser cet équipement. Déclaration d'Industrie Canada Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Déclaration d’exposition à la radiation: Cet équipement respecte les limites d’exposition aux rayonnements IC dénies pour un environnement non contrôlé. Cet équipement doit être installé et mis en marche à une distance minimale de 20 cm qui sépare l’élément rayonnant de votre corps. L’émetteur ne doit ni être utilisé avec une autre antenne ou un autre émetteur ni se trouver à leur proximité.

• Utilisation des marques de commerce, marques déposées et autres noms et symboles protégés Il peut arriver que ce manuel fasse référence à des marques de commerce, à des marques de commerce déposées et à d’autres noms ou symboles protégés de sociétés sans lien avec StarTech.com. Dans ce cas, ces références ne constituent que des exemples et ne correspondent en aucun cas à l’approbation d’un produit ou d’un service par StarTech.com, ni à la promotion du ou des produits au moyen du manuel de la société tierce en question. Indépendamment de toute mention directe dans le texte de ce document, StarTech.com reconnaît par la présente que toutes les marques de commerces, marques déposées, marques de service et autres noms ou symboles protégés mentionnés dans ce manuel et les documents associés sont la propriété de leurs détenteurs respectifs. Avis important Ce produit DOIT être installé par un installateur professionnel qui connaît les réglementations locales en matière de construction et de sécurité, le cas échéant, et est autorisé par les autorités compétentes. L'installateur professionnel est responsable de s'assurer que la mise à la terre est disponible et qu'elle respecte les codes électriques locaux et nationaux pertinents. Le défaut d'employer un installateur professionnel peut annuler la garantie du produit et exposer l'utilisateur nal ou le fournisseur de services à des responsabilités juridiques et nancières. StarTech.com décline expressément toute responsabilité pour les blessures, les dommages ou la violation de la réglementation en raison d'une mauvaise installation des unités extérieures ou des antennes. N'oubliez jamais de protéger le point d'accès en installant des lignes de mise à la terre, car cela est nécessaire pour protéger vos installations extérieures contre la foudre et l'accumulation d'électricité statique. Le point d'accès doit être mis à la terre correctement avant la mise sous tension, car la mise à la terre directe d'un point d'accès extérieur est essentielle et doit être eectuée correctement pour protéger vos réseaux des environnements extérieurs diciles et des décharges d’électricité statique destructives. ATTENTION: Assurez-vous que la mise à la terre est disponible et qu'elle respecte les codes électriques locaux et nationaux. En cas de doute, consultez toujours un électricien qualié pour vous assurer que l'installation extérieure est correctement mise à la terre. Pour une protection supplémentaire contre la foudre, des paratonnerres, des parafoudres ou des parasurtenseurs RJ45 peuvent être utilisés pour compléter l'installation.Manuel d’instruction iiManuel d’instruction iii Contenu Introduction p. 1

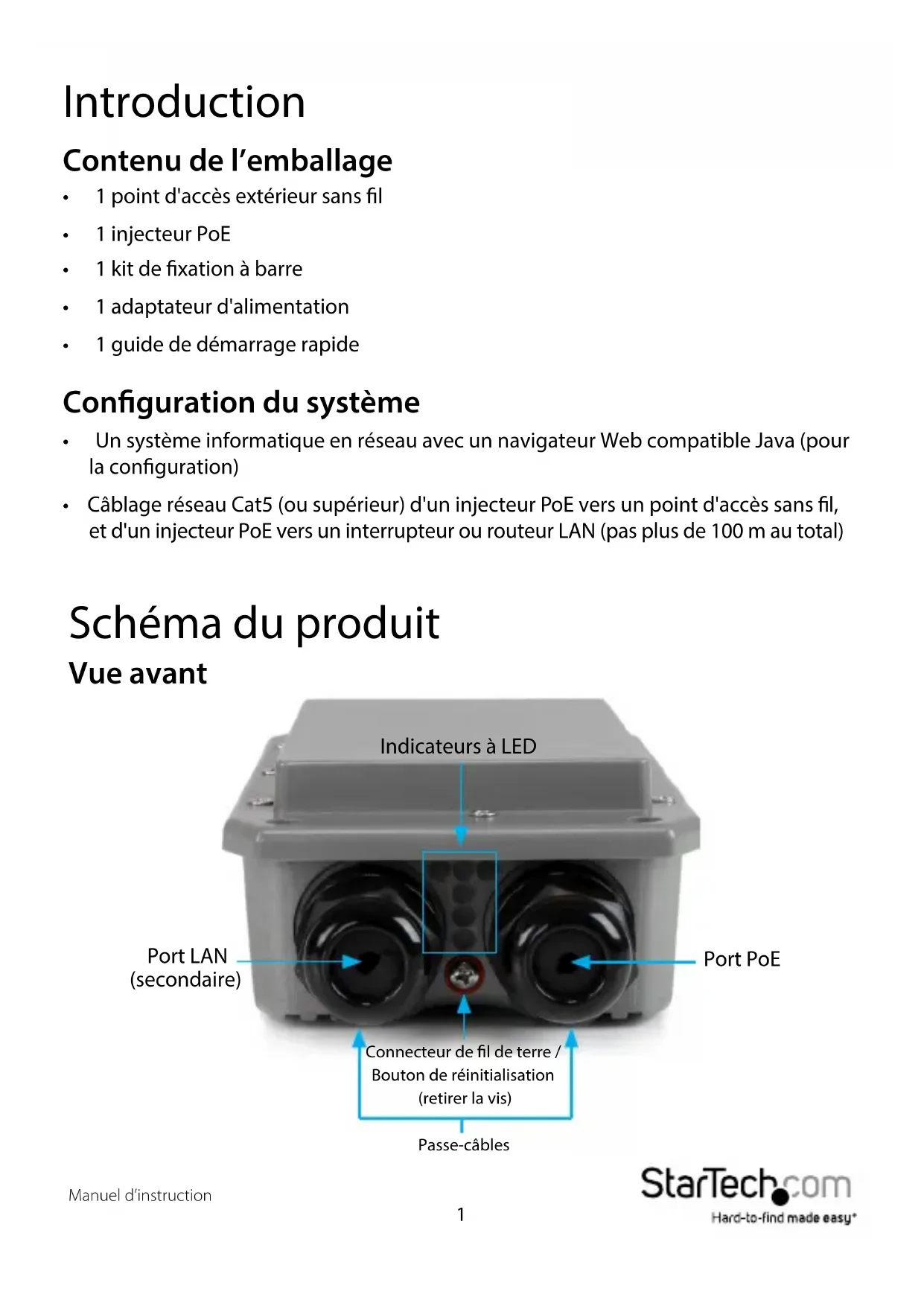

• Contenu de l’emballage p. 1
• Conguration du système p. 1
• Schéma du produit p. 1
• Vue avant p. 1
• Indicateurs à LED p. 2
• Installation p. 2
• Préparation du site p. 2
• Installation du matériel p. 3
• Fonctionnement p. 4
• Paramètres par défaut p. 4
• Conguration du mode AP p. 5
• Assistance technique p. 9
• Informations de garantie Manuel d’instruction p. 9

• 1point d'accès extérieur sans l

• 1kit de xation à barre

• 1adaptateur d'alimentation

• 1guide de démarrage rapide Conguration du système

• Un système informatique en réseau avec un navigateur Web compatible Java (pour la conguration)

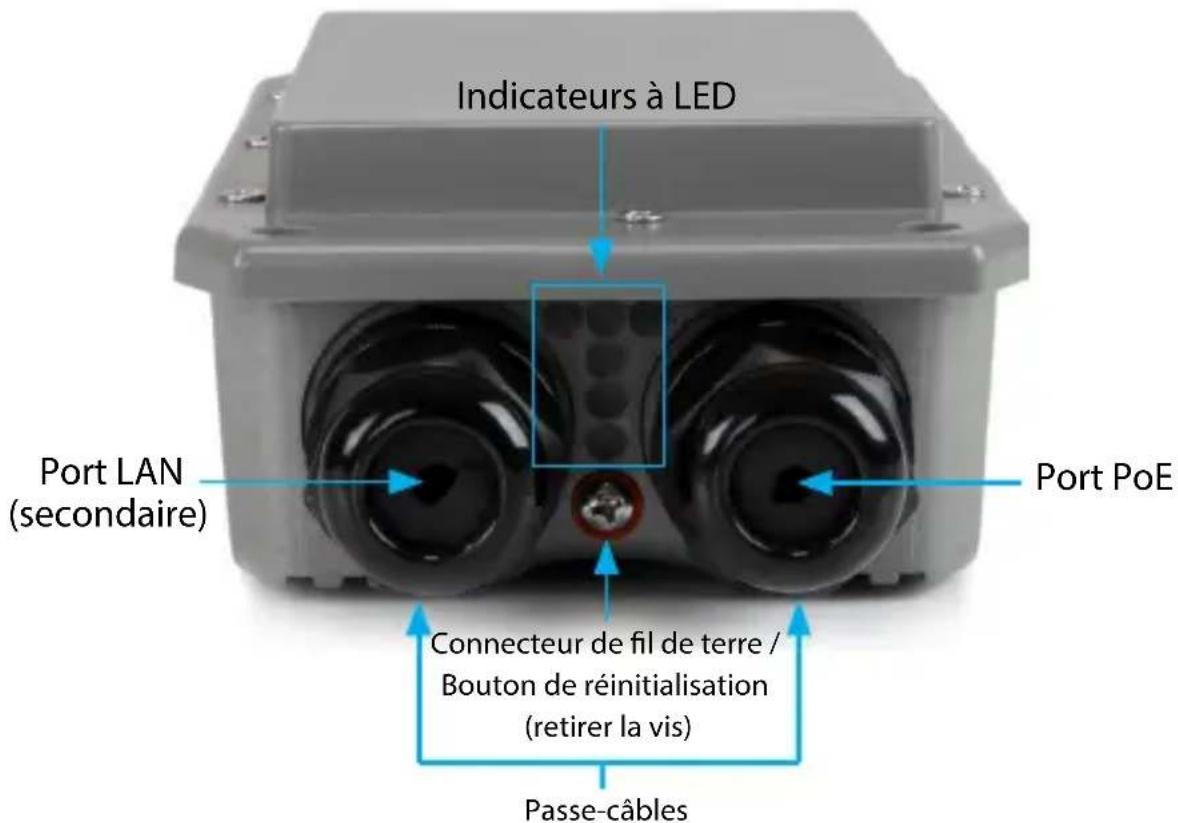

• Câblage réseau Cat5 (ou supérieur) d'un injecteur PoE vers un point d'accès sans l, et d'un injecteur PoE vers un interrupteur ou routeur LAN (pas plus de 100m au total) Port LAN (secondaire) Indicateurs à LED Port PoE Connecteur de l de terre/ Bouton de réinitialisation (retirer la vis) Passe-câbles Schéma du produit Vue avantManuel d’instruction

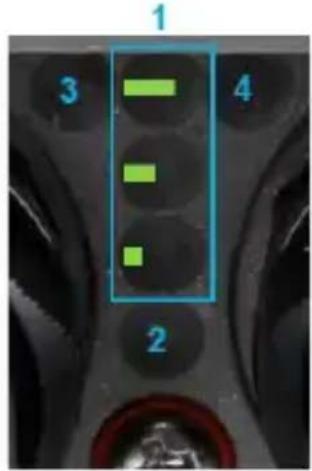

LED des forces de signal sans l Achent diérents niveaux de force de signal. (Uniquement prises en charge dans les modes WDS, Client Bridge+ RepeaterAP et CPE+ RepeaterAP)

LED d'alimentation Une lumière verte xe indique que l'appareil est sous tension et prêt. 3 LED de LAN Une lumière verte xe indique que la connexion du port LAN est OK. Une lumière verte clignotante indique que l'unité transmet des données sur ce port.

LED de LAN (PoE) Une lumière verte xe indique que la connexion du port LAN (PoE) est OK. Une lumière verte clignotante indique que l'unité transmet des données sur ce port. Indicateurs à LED Installation Préparation du site

1. Déterminez l'emplacement de l'injecteur PoE fourni et montez-le à l'aide des vis/

ancrages appropriés pour le matériau sur lequel vous réalisez le montage (non inclus).

2. Déterminez l'emplacement du point d'accès sans l. Si vous montez le point d'accès

sur un poteau, utilisez le kit de xation à barre fourni pour xer l'appareil. Si vous xez le point d'accès au mur, utilisez les vis/ancrages appropriés pour le matériau sur lequel vous réalisez le montage (non inclus).

3. Préparez/achetez la longueur de câblage Ethernet requise pour passer de l'injecteur

PoE à votre commutateur ou routeur LAN, et de l'injecteur PoE au point d'accès. La longueur totale du câblage Ethernet entre le point d'accès sans l et votre commutateur ou routeur LAN ne doit pas dépasser 100m. Remarque: Les câbles Ethernet moulés/sans accroc ne sont pas recommandés pour ce produit, car l'encombrement supplémentaire sur l'extrémité du connecteur les rend diciles à installer dans les passe-câbles inclus.Manuel d’instruction

Installation du matériel

1. Connectez l'adaptateur d'alimentation fourni à une prise murale disponible et la

prise CC à l'injecteur PoE.

2. Connectez un câble Ethernet du port LAN de l'injecteur PoE à votre commutateur

3. Connectez un second câble Ethernet plus long au port PoE de l'injecteur PoE.

L'autre extrémité de ce câble se connecte au point d’accès comme indiqué dans les étapes suivantes.

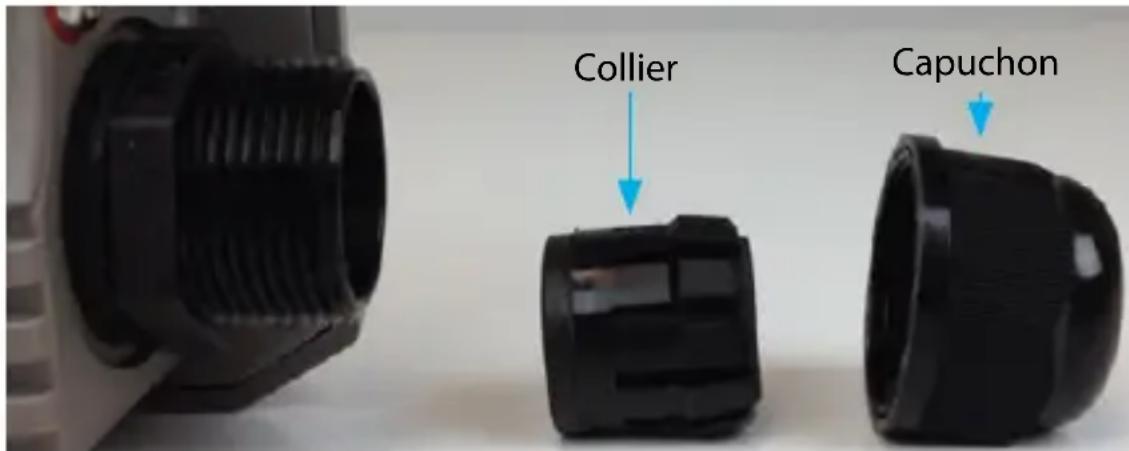

4. Dévissez la partie du capuchon du passe-câble et retirez le collier.

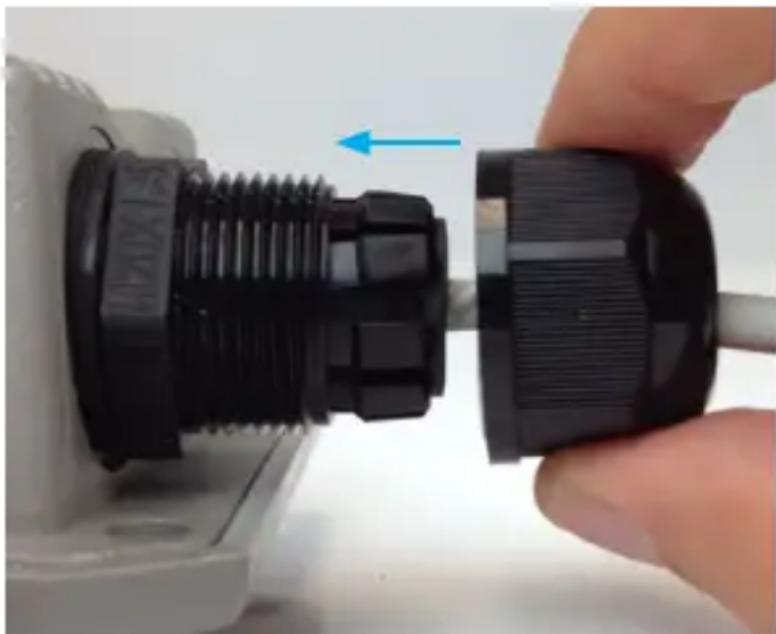

5. Faites d'abord glisser le capuchon sur le câble, puis divisez le collier et enroulez-le

6. Connectez le câble au port PoE sur le point d'accès, puis faites glisser le collier dans

7. Vissez le capuchon sur l'ensemble.

Remarque: Le point d’accès peut prendre jusqu'à 2minutes pour que la séquence de mise sous tension soit terminée.

8. Connectez un câble Ethernet du port LAN de l'injecteur PoE à votre commutateur

ou routeur LAN. Collier CapuchonManuel d’instruction

Fonctionnement Pour les instructions d'utilisation/ spécications complètes, veuillez visiter www.startech.com/R300WN22MOD Paramètres par défaut Adresse IP par défaut: 192.168.2.254 Nom d’utilisateur/ Mot de passe: root/ default

1. Congurez un système pour qu'il se trouve sur le même sous-réseau que le point

d'accès (par exemple, 192.168.2.2–253).

2. Ouvrez votre navigateur Web préféré et entrez l'adresseIP 192.168.2.254 dans la

barre d'adresse, puis appuyez sur Entrée.

3. Entrez votre nom d'utilisateur/ mot de passe pour vous connecter à l'interface Web

(par défaut: root/ default).

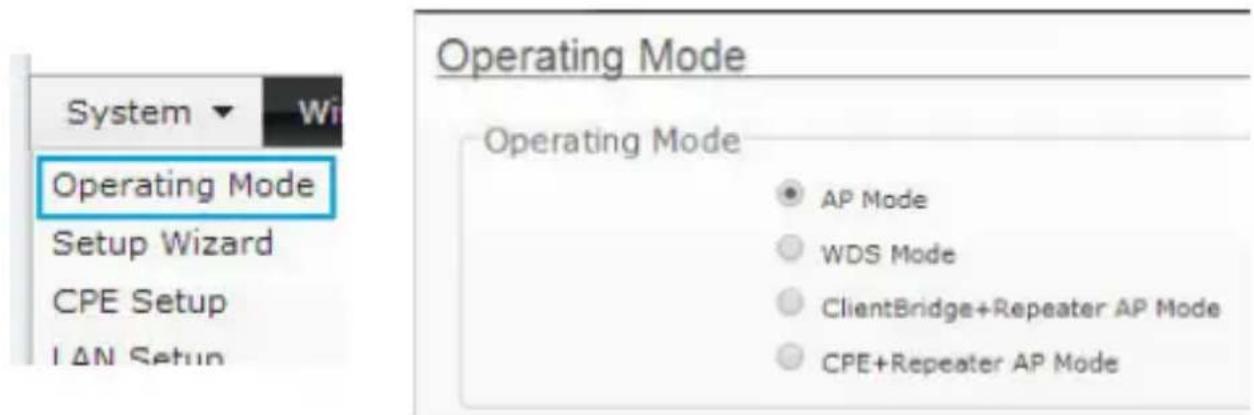

4. Dans le menu en haut, sélectionnez System-> Operating Mode (Système-> Mode

de fonctionnement), pour sélectionner votre mode préféré parmi les options disponibles, puis cliquez sur Save& Reboot (Sauvegarder et redémarrer). Mode RouterAP

ODx uniquement) En mode RouterAP (AProuteur), les périphériques compatibles 802.11n/g/b peuvent se connecter au réseau sans l, avec NAT pour établir des ponts entre les connexions LAN/WAN. Mode AP En mode Point d'accès (AP), les périphériques compatibles 802.11n/g/b peuvent se connecter au réseau sans l. Mode WDS Le mode Système de distribution sans l (WDS) étend la couverture sans l actuelle d'autres périphériques de point d’accès sans l qui sont en mode WDS. Mode Client Bridge+ RepeaterAP Le mode WISP Client Bridge+ Repeater (pont client+ répéteur) agit comme un pont entre deux segments LAN sur une liaison sans l, étendant la couverture réseau. Mode CPE+ RepeaterAP Le mode WISP CPE+ Repeater (CPE+ répéteur) agit comme un pont entre deux segments LAN sur une liaison sans l, étendant la couverture réseau, avec NAT pour relier les connexions LAN/WAN.Manuel d’instruction

Une fois que le point d’accès redémarre dans le mode souhaité, reconnectez-vous à l'interface Web.

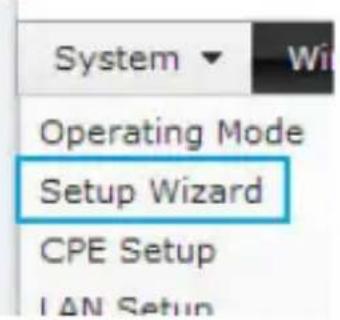

6. Sélectionnez System-> Setup Wizard (Système-> Assistant de conguration) pour

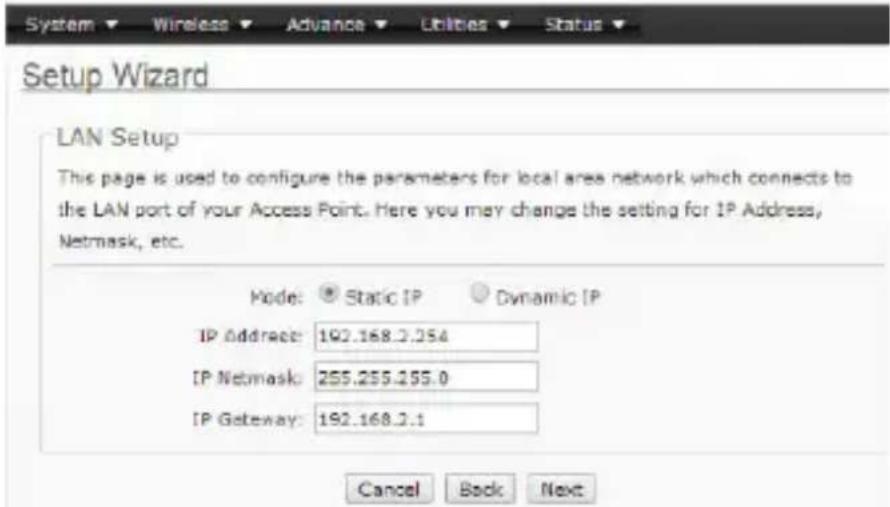

passer par la conguration de base pour ce mode. Les écrans et paramètres disponibles varient en fonction du mode sélectionné. Conguration du mode AP LAN Setup (Conguration LAN)– Congurez les paramètres d'adresseIP désirés pour l'interface LAN du point d’accès, puis cliquez sur Next (Suivant). Remarque: Si vous modiez l'adresseIP par défaut, utilisez la nouvelle adresse pour vous connecter à l'interface Web. DNS– Congurez un serveur DNS primaire et un secondaire, si vous le souhaitez, puis cliquez sur Next (Suivant).Manuel d’instruction

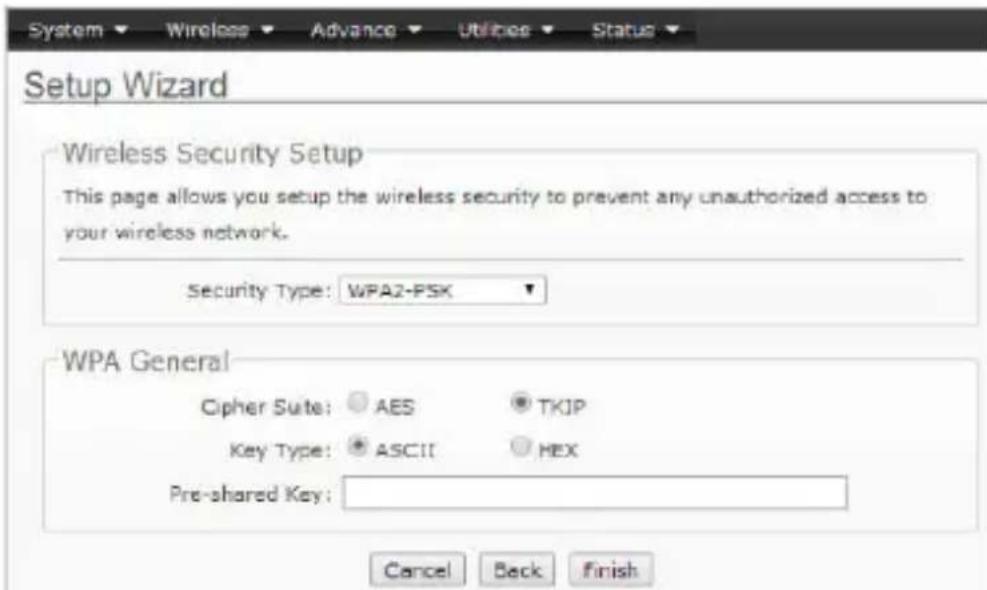

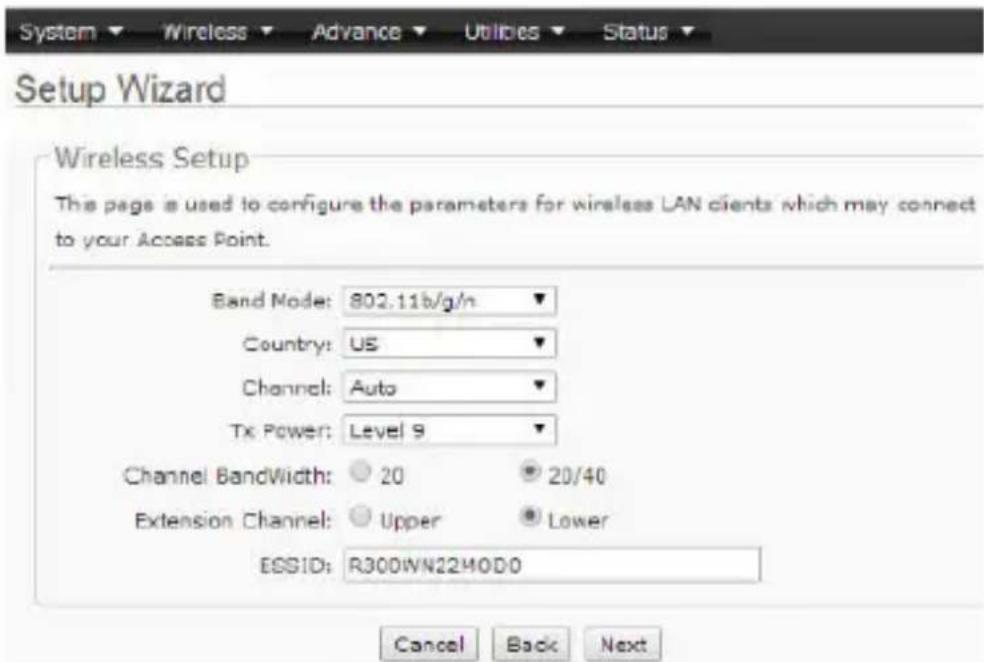

Wireless Setup (Conguration sans l)– Congurez les paramètres sans l de votre choix, y compris le SSID, le mode sans l et la puissance d'émission, puis cliquez sur Next (Suivant). Wireless Security Setup (Conguration de la sécurité sans l)– Sélectionnez le type de sécurité sans l de votre choix et congurez une clé, puis cliquez sur Finish (Terminer) pour appliquer vos paramètres et redémarrer le point d'accès. Remarque: Il est fortement recommandé de congurer la sécurité an d'éviter tout accès indésirable à votre réseau sans l. Pour restreindre l'accès à l'interface Web de votre point d'accès, il est également recommandé de congurer un mot de passe, ce qui peut être fait en sélectionnant System-> Management (Système-> Gestion) à partir du menu. Cliquez sur Save (Sauvegarder) pour appliquer les modications. Remarque: Le compte root permet un accès en lecture/écriture à l'interface du point d’accès, tandis que le compte admin permet l'accès en lecture seule.Manuel d’instruction 7Manuel d’instruction 8Manuel d’instruction

Assistance technique L’assistance technique à vie fait partie intégrale de l’engagement de StarTech.com à fournir les meilleures solutions de l’industrie. Pour tout besoin d’aide avec votre produit, visitez www.startech.com/fr/support-produit et accédez à notre sélection complète d’outils en ligne, de documentation et de téléchargements. Pour découvrir les pilotes/logiciels les plus récents, consultez www.startech.com/fr/ telechargements. Informations de garantie Ce produit bénécie d’une garantie de deux ans. Par ailleurs, StarTech.com garantit ses produits contre tout défaut de matériel et de fabrication pour les périodes indiquées, suivant la date d’achat initiale. Pendant cette période, les produits peuvent être renvoyés pour être réparés ou remplacés par des produits équivalents à notre discrétion. Cette garantie couvre uniquement les coûts des pièces et de la main-d’œuvre. StarTech.com ne garantit pas ses produits contre les défauts ou les dommages causés par une mauvaise utilisation, un emploi abusif, une altération ou l’usure normale. Limitation de responsabilité En aucun cas, la responsabilité de StarTech.com Ltd. et StarTech.com USA LLP (ou de leurs cadres, directeurs, employés ou agents) ne pourra être engagée en cas de dommages (qu’ils soient directs ou indirects, spéciaux, punitifs, accessoires, consécutifs ou autre), perte de prots, pertes commerciales ou autre perte pécuniaire découlant ou liés à l’utilisation du produit excédant le prix actuel payé pour le produit. Certains États n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs. Si de telles lois sont en vigueur, les limitations ou les exclusions contenues aux présentes peuvent ne pas vous concerner.Le dicile-à-trouver à portée de main. Chez StarTech.com, ceci n’est pas une devise, mais bien une promesse. StarTech.com est votre guichet unique pour toutes les pièces de connectique qu’il vous faut. Des technologies les plus récentes aux plus anciennes– en passant par toute la connectique qui relie les anciens et les nouveaux produits– nous pouvons vous aider à trouver la connectique dont vous avez besoin. Nous vous aidons à trouver les pièces facilement, et nous les livrons rapidement où vous le désirez. Consultez l’un de nos conseillers techniques ou visitez notre site Web. Vous serez branché sur les produits qu’il vous faut en un rien de temps. Visitez www.startech.com pour obtenir les détails complets de tous les produits StarTech.com et pour avoir accès à des ressources exclusives et des outils qui vous feront gagner du temps. StarTech.com est un fabricant homologué ISO 9001 de pièces de connectique et de technologie. Créée en 1985, StarTech.com est présente aux États-Unis, au Canada, au Royaume-Uni et à Taïwan, et dessert le marché mondial.
