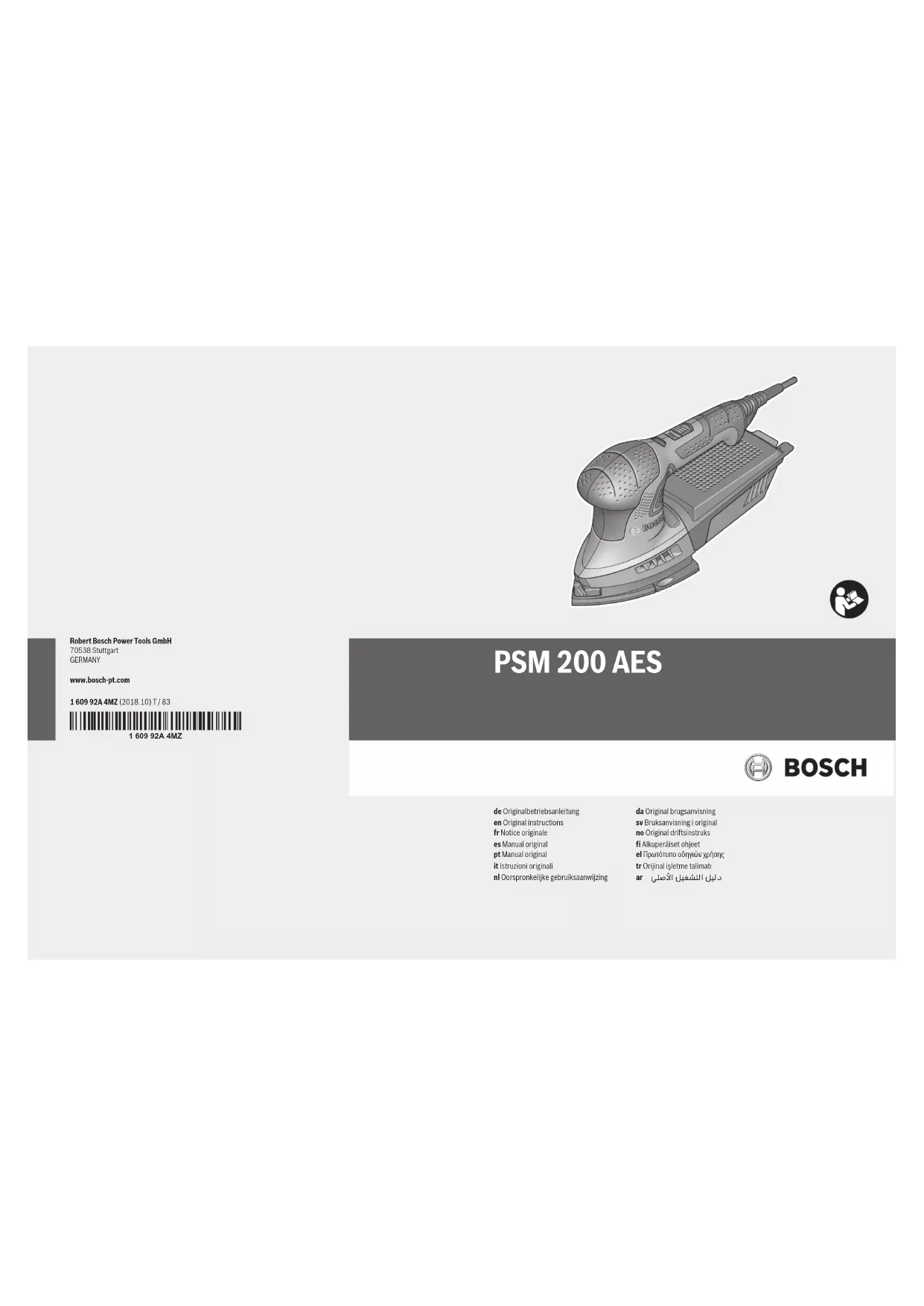

MODE D'EMPLOI PSM 200 AES BOSCH

tions et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer un choc électrique,

un incendie et/ou une blessure sérieuse.

cidents. u Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent en-

flammer les poussières ou les fumées. u Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les

distractions peuvent vous faire perdre le contrôle de l’ou-

des outils électriques à branchement de terre. Des

fiches non modifiées et des socles adaptés réduisent le

risque de choc électrique. u Éviter tout contact du corps avec des surfaces reliées

à la terre telles que les tuyaux, les radiateurs, les cui-

sinières et les réfrigérateurs. Il existe un risque accru

de choc électrique si votre corps est relié à la terre. u Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur

d’un outil électrique augmente le risque de choc élec-

trique. u Ne pas maltraiter le cordon. Ne jamais utiliser le cor- don pour porter, tirer ou débrancher l’outil électrique.

Maintenir le cordon à l’écart de la chaleur, du lubri-

fiant, des arêtes vives ou des parties en mouvement.

1 609 92A 4MZ | (23.10.2018) Bosch Power ToolsFrançais | 17

Des cordons endommagés ou emmêlés augmentent le

risque de choc électrique.

u Lorsqu’on utilise un outil électrique à l’extérieur, utili-

faire et faire preuve de bon sens dans votre utilisation

de l’outil électrique. Ne pas utiliser un outil électrique

lorsque vous êtes fatigué ou sous l’emprise de

drogues, de l’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil électrique

peut entraîner des blessures graves.

équipements de protection individuelle tels que les

masques contre les poussières, les chaussures de sécuri-

té antidérapantes, les casques ou les protections audi-

tives utilisés pour les conditions appropriées réduisent

u Éviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ra-

masser ou de le porter. Porter les outils électriques en

ayant le doigt sur l’interrupteur ou brancher des outils

électriques dont l’interrupteur est en position marche est

contrôle de l’outil électrique dans des situations inatten-

vêtements à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs

peuvent être pris dans des parties en mouvement.

u Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correc-

tement utilisés. Utiliser des collecteurs de poussière

u Rester vigilant et ne pas négliger les principes de sé-

curité de l'outil sous prétexte que vous avez l'habitude

de l'utiliser. Une fraction de seconde d'inattention peut

provoquer une blessure grave.

Utilisation et entretien de l’outil électrique

u Ne pas forcer l’outil électrique. Utiliser l’outil élec-

trique adapté à votre application. L’outil électrique

u Ne pas utiliser l’outil électrique si l’interrupteur ne

permet pas de passer de l’état de marche à arrêt et in-

versement. Tout outil électrique qui ne peut pas être

commandé par l’interrupteur est dangereux et il faut le ré-

u Débrancher la fiche de la source d’alimentation et/ou

u Conserver les outils électriques à l’arrêt hors de la

portée des enfants et ne pas permettre à des per-

sonnes ne connaissant pas l’outil électrique ou les pré-

sentes instructions de le faire fonctionner. Les outils

électriques sont dangereux entre les mains d’utilisateurs

compte des conditions de travail et du travail à réali-

ser. L’utilisation de l’outil électrique pour des opérations

différentes de celles prévues peut donner lieu à des situa-

graisses. Des poignées et des surfaces de préhension

glissantes rendent impossibles la manipulation et le

contrôle en toute sécurité de l'outil dans les situations in-

ponçages à sec. La pénétration d’eau à l’intérieur d’un

Bosch Power Tools 1 609 92A 4MZ | (23.10.2018)18 | Français

Les particules de poussière se trouvant dans le sac à

poussières, le microfiltre, le sac en papier (ou dans le sac

à poussières en tissu ou le filtre de l’aspirateur) peuvent

s’enflammer d’elles-mêmes dans des conditions défavo-

rables, par exemple en cas de projection d’étincelles lors

du ponçage de pièces en métal. Ceci notamment lorsque

des particules de poussières sont mélangées à des rési-

dus de vernis, de polyuréthane ou d’autres substances

chimiques et que les matériaux travaillés sont très chauds

après avoir été travaillés pendant une période assez

sière à l’intérieur du carter et une accumulation excessive

de poussière de métal accroît le risque de choc élec-

trique. u Bloquez la pièce à travailler. Une pièce à travailler ser- rée par des dispositifs de serrage appropriés ou dans un

étau est fixée de manière plus sûre que quand elle est te-

nue avec une main. u Avant de poser l’outil électroportatif, attendez que ce- lui‑ci soit complètement à l’arrêt.

Description des prestations et du

Lisez attentivement toutes les instructions

instructions et consignes de sécurité peut pro-

voquer un choc électrique, un incendie et/ou

entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l’avant de la

notice d’utilisation.

Utilisation conforme

plastiques ainsi que pour des surfaces vernies. Il est particu-

lièrement adapté au ponçage de profilés et d’arrondis et au

ponçage dans les endroits difficiles d’accès.

Éléments constitutifs

dans notre gamme d’accessoires.

Caractéristiques techniques

leur et sur certaines versions destinées à certains pays.

Niveau sonore et vibrations

Valeurs d’émissions sonores détermi-

l’outil électroportatif est de :

Niveau de pression acoustique dB(A)

mément à la norme et peuvent être utilisés pour une compa-

raison entre les outils électroportatifs. Ils peuvent aussi ser-

vir de base à une estimation préliminaire du taux de vibration

et du niveau sonore.

Le niveau de vibration et la valeur d’émission sonore indi-

qués s’appliquent pour les utilisations principales de l’outil

électroportatif. Si l’outil électroportatif est utilisé pour

d’autres applications, avec d’autres accessoires de travail ou

sans avoir fait l’objet d’un entretien régulier, le niveau de vi-

bration et la valeur d’émission sonore peuvent différer. Il

peut en résulter des vibrations et un niveau sonore nette-

ment plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du ni-

veau sonore, il faut aussi prendre en considération les pé-

riodes pendant lesquelles l’outil est éteint ou bien en marche

sans être vraiment en action. Il peut en résulter au final un ni-

veau de vibration et un niveau sonore nettement plus faibles

pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires per-

mettant de protéger l’utilisateur de l’effet des vibrations, par

exemple: maintenance de l’outil électroportatif et des acces-

soires de travail, maintien des mains au chaud, organisation

des procédures de travail.

Montage u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout en

association avec des additifs pour le traitement du bois

(chromate, lasure). Les matériaux contenant de l’amiante ne

doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire avec

un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter

en vigueur dans votre pays. u Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer.

Aspiration des poussières avec boîtier microfiltre

de le tapoter contre une surface solide afin de détacher les

poussières de l’élément filtrant.

Saisissez le boîtier microfiltre (4) au niveau de l’alvéole de

préhension, rabattez l’élément filtrant (3) vers le haut et vi-

dez le boîtier microfiltre. Nettoyez les lamelles de l’élément

filtrant (3) à l’aide d’une brosse douce.

d’ensemble des aspirateurs auxquels peut être raccordé l’ou-

til électroportatif.

sur le plateau de ponçage (7).

Afin de garantir une bonne aspiration de poussières, assu-

rez-vous que les perforations de la feuille abrasive et du pla-

teau de ponçage coïncident.

Le plateau de ponçage (7) est doté d’un revêtement auto-

agrippant permettant d’utiliser des feuilles abrasives avec

système auto-agrippant. Celles-ci peuvent être fixées rapi-

teau de ponçage (7) avant de mettre en place la feuille abra-

sive (13) afin d’obtenir une adhérence optimale.

feuille abrasive contre le plateau de ponçage, sur toute la

surface, de façon à obtenir une adhérence parfaite.

Pour retirer la feuille abrasive (13), saisissez-la par un coin

et retirez-la du plateau de ponçage (7).

Il est possible d’utiliser les même feuilles abrasives que les

ponceuses Delta Bosch.

Bosch Power Tools 1 609 92A 4MZ | (23.10.2018)20 | Français

Procédez de la même façon pour fixer les accessoires de

ponçage tels que les non‑tissés ou les feutres à polir.

Choix de la feuille abrasive

Les feuilles abrasives doivent être choisies en fonction du

matériau à poncer et de l’enlèvement de matière souhaité :

Pour le ponçage fin et de finition de

Différents types de non-tissés et de feutres à polir sont pro-

posés en fonction de la qualité de finition à obtenir.

Retrait du plateau de ponçage en deux parties

çage arrière(8) au niveau des cavités de préhension et

retirez le plateau en le poussant vers l’arrière.

Au cas où par exemple le coin avant de la feuille abrasive se-

rait usé, vous pouvez aussi tourner le plateau de ponçage de

120° en le retirant et remettant en place.

Mise en place du plateau de ponçage en deux

parties (voir figure E)

çage arrière(8). Exercez une pression vers le bas sur le

plateau de ponçage(8) jusqu’à ce qu’il s’enclenche de

de déverrouillage du plateau de ponçage(6) jusqu’en

butée vers la gauche.

Mise en place du plateau de ponçage

rectangulaire (voirfiguresF–G)

çage(9). Exercez une pression vers le bas sur le plateau

de ponçage(9) jusqu’à ce qu’il s’enclenche de manière

butée vers la gauche.

❸ Appuyez à présent sur les côtés arrière gauche et arrière

droit du plateau de ponçage rectangulaire pour vérifier si

celui-ci est bien emboîté à l’arrière.

Retrait du plateau de ponçage rectangulaire

❶ Poussez le levier SDS de déverrouillage du plateau de

ponçage(6) jusqu’en butée vers la droite.

Il est possible de remplacer le plateau de ponçage (7) fourni

par un plateau de ponçage spécial disponible comme acces-

La marche à suivre pour la mise en place et le retrait des

feuilles abrasives est la même que pour les feuilles abrasives

L’utilisation de plateaux de ponçage spéciaux n’est permise

La mise en place de la feuille abrasive pour languette de pon-

çage(15) s’effectue de la même façon que pour la feuille

abrasive avant(13).

Languette de ponçage ovale (voir figure I)

rondis, les cavités et les surfaces en creux que l’on trouve p.

ex. sur des meubles, rampes d’escaliers ou radiateurs.

La mise en place de la feuille abrasive pour languette de pon-

çage(15) s’effectue de la même façon que pour la feuille

abrasive avant(13).

la source de courant doit correspondre aux indica-

tions se trouvant sur la plaque signalétique de l’outil

électroportatif. Les outils électroportatifs marqués

230V peuvent également fonctionner sur 220V.

Les performances de ponçage dépendent essentiellement

du choix de la feuille abrasive ainsi que de la vitesse présé-

Seuls des disques abrasifs en parfait état assurent de bons

de ponçage mais augmente considérablement l’usure de

l’outil électroportatif et du disque abrasif.

Pour obtenir de bons résultats dans les coins, sur des bords

et dans des endroits d’accès difficile, ne travaillez qu’avec la

pointe ou l’un des bords du plateau de ponçage.

Un disque abrasif utilisé pour poncer du métal ne doit en-

suite pas être utilisée pour poncer d’autres matériaux.

N’utilisez que des accessoires de ponçage d’origine Bosch.

Entretien et Service après‑vente

Nettoyage et entretien

u Débranchez le câble d’alimentation de la prise avant

d’effectuer des travaux quels qu’il soient sur l’outil

Dans le cas où un remplacement du câble d’alimentation

s’avère nécessaire, confiez la réparation à Bosch ou à un

centre de Service après-vente agréé pour outillage Bosch

afin d’éviter de compromettre la sécurité.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concer-

de rechange. Vous trouverez des vues éclatées et des infor-

mations sur les pièces de rechange sur le site : www.bosch-

duits et leurs accessoires.

Lors de toute demande de renseignement ou commande de

pièces de rechange, précisez impérativement la référence à

10chiffres figurant sur l’étiquette signalétique du produit.

Seulement pour les pays de l’UE : et sa mise en vigueur conformément aux législations natio-

nales, les outils électroportatifs dont on ne peut plus se ser-

vir doivent être isolés et suivre une voie de recyclage appro-

de seguridad (fusible diferencial). La aplicación de un

fusible diferencial reduce el riesgo a exponerse a una des-

ne la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para lijadoras

u Utilice la herramienta eléctrica solamente para el lija-

se deficiente. Ello puede suponer un aumento drástico de la

emisión de vibraciones y de ruidos durante el tiempo total de

placa de características de la herramienta eléctrica.

Las herramientas eléctricas marcadas con 230V pue-

Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- EN 55014-1:2006+A1:2009+A2:2011

* Robert Bosch Power Tools GmbH
