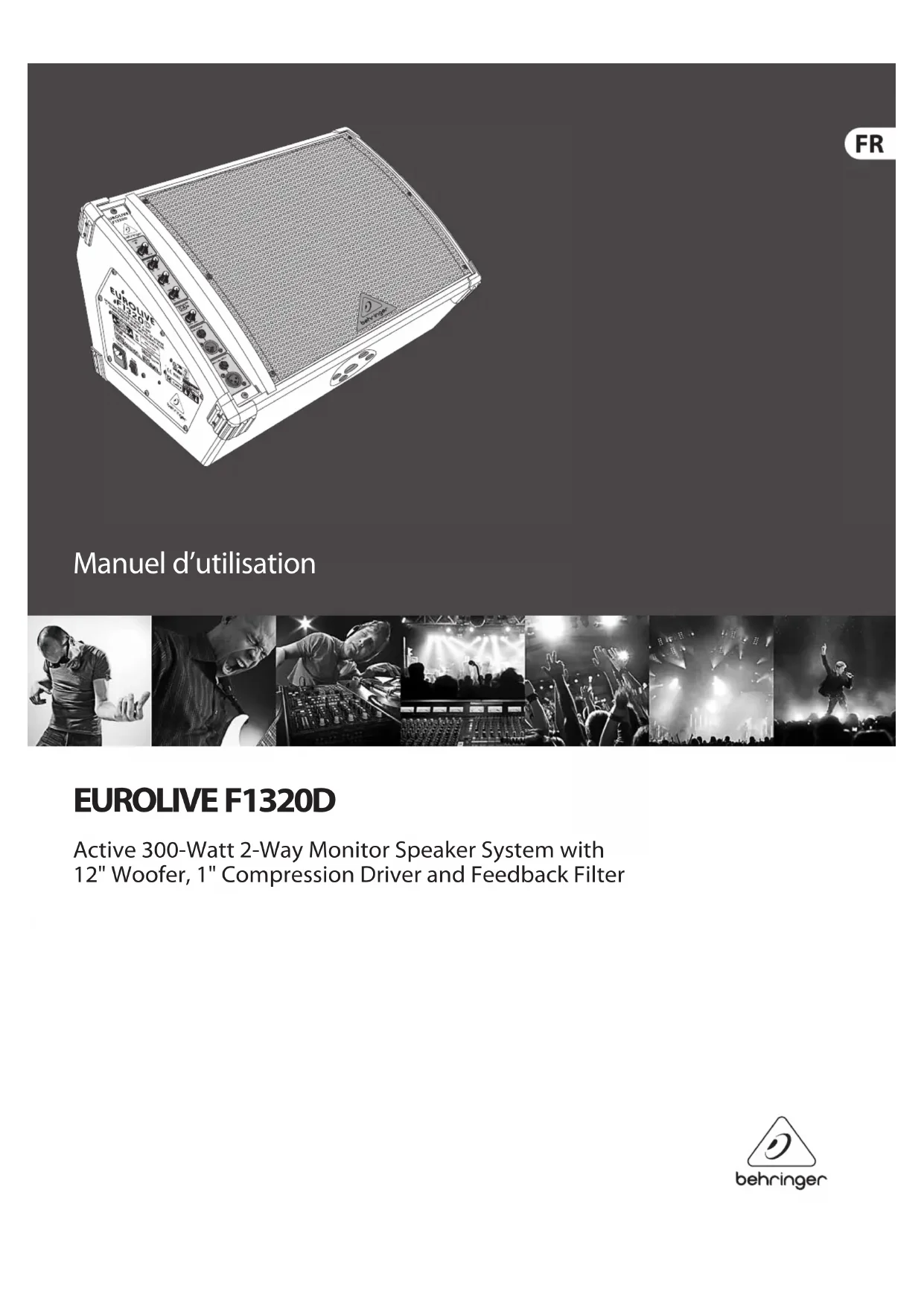

MODE D'EMPLOI Eurolive F1320D BEHRINGER

du système et une protection able des haut-parleurs. Son égaliseur 3bandes

séparé permet d'adapter le son à chaque environnementacoustique.

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel quali é.

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Pouréviter tout risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être e ectuées uniquement par un technicien spécialisé.

de l’appareil via ses ouïes de ventilation. Respectezles

consignes du fabricant concernant l’installation

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour e ectuer le changement

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est sufsamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

livrés avec le produit.

Déplacezprécautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas dechute.

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise IEC de tout appareil

dénué de bouton marche/arrêt doit rester accessible

qu’en accord avec la directive DEEE

(2012/19/EU) et les lois en vigueur

dans votre pays, ce produit ne

doit pas être jeté avec les déchets

ménagers. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage

des déchets d’équipements électriques et électroniques

(EEE). Une mauvaise manipulation de ce type de déchets

pourrait avoir un impact négatif sur l’environnement

et la santé à cause des substances potentiellement

dangereuses généralement associées à ces équipements.

En même temps, votre coopération dans la mise au

rebut de ce produit contribuera à l’utilisation e cace

des ressources naturelles. Pour plus d’informations

sur l’endroit où vous pouvez déposer vos déchets

d’équipements pour le recyclage, veuillez contacter votre

mairie ou votre centre local de collecte des déchets.

MUSIC Group ne peut être tenu pour responsable pour

toute perte pouvant être subie par toute personne

et détaillées sur la Garantie Limitée de MUSIC Group,

consultez le site Internet music-group.com/warranty.4 EUROLIVE F1320D Manuel d’utilisation

1. Avant de Commencer

vériezque l'appareil ne présente aucun signe extérieur de dégâts.

◊ En cas de dommages, ne nous renvoyez PAS l'appareil mais informez

impérativement votre revendeur ainsi que la société de transport sans

quoi vous perdrez tout droit aux prestations de garantie.

◊ Utilisez toujours l’emballage d’origine pour éviter tout dommage à

votre appareil lorsque vous l’envoyez ou le stockez.

◊ Ne laissez jamais d’enfant jouer sans surveillance avec votre appareil

◊ Pensez à respecter l’environnement si vous jetez l’emballage.

Assurez-vous que la circulation d’air autour de l'appareil est susante et ne le

placez pas à proximité d’un chauage an de lui éviter toute surchaue.

pivoter le porte fusible de 180°.

Pour établir la liaison avec la tension secteur, utilisez le cordon d’alimentation

fourni. Il possède un connecteur IEC et est conforme aux normes de sécurité

ou rendre inopérante la mise à la terre des appareils et de leur cordon

d'alimentation. La prise secteur de l'appareil doit toujours posséder

un contact de terre en parfait état.

sources de hautes fréquences. Dans ce cas, augmentez la distance

entre l’émetteur et l’appareil et utilisez exclusivement des câbles

dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER

chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez

vous, vous pouvez également vous adresser directement à l’une de nos liales.

Voustrouverez la liste de nos liales dans l’emballage d’origine de votre produit

(« Global Contact Information/European Contact Information »). Si vous n’y

trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus

proche de chez vous. Vous trouverez les contacts correspondants dans la zone

«Support » de notre site behringer.com.

Le fait d’enregistrer votre produit ainsi que sa date d’achat simplie grandement

(3) Utilisez la commande LEVEL pour régler le volume du signal de l‘entrée ligne(LINE) ou micro(MIC). La partie gauche de la course du potentiomètre réduit le niveau des signaux ligne alors que la partie droite de la course amplie le niveau des signaux micro. Réglage de niveau: Alimentez l'enceinte avec un signal source puis tournez lentement le réglage LEVEL vers la droite jusqu'à ce que la LED CLIP (2) s'allume brièvement sur les crêtes du signal. La LED ne doit pas rester alluméedurablement.◊ Des volumes sonores élevés peuvent endommager votre système auditif et vos haut-parleurs. Placez le potentiomètre LEVEL en butée gauche avant d‘allumer l‘enceinte. Travaillez toujours à des puissances raisonnables.Fig. 2.2: (4) Egaliseur (4) L'enceinte F1320D possède un égaliseur 3bandes. Chaque bande permet une amplication/atténuation maximale de 15dB. L'égaliseur est neutre lorsque ses réglages sont en position centrale. La bande supérieure (EQ HIGH) et la bande inférieure (EQLOW) sont des ltres en plateau qui amplient ou atténuent toutes les fréquences au-dessus ou au-dessous de leur fréquence de coupure. La fréquence decoupure de la bande supérieure est xée à 12kHz, celle de la bande inférieure à 80Hz. La bande centrale (EQ MID) est un ltre en cloche dont lafréquence centrale est xée à2,5kHz.Fig. 2.3: (5)

Filtre anti-larsen (ltre Notch)Des larsens peuvent apparaître lorsque vous travaillez à des volumes sonores élevés ou dans des situations de scène diciles. Utilisez la fonction FEEDBACK FILTER ( (5), (6) ) pour lutter contre les larsens. Concernant le fonctionnement dultre anti-larsen, lisez le chapitre 3.4«Filtre Notch». (5) Utilisez ce commutateur pour activer le ltre anti-larsen.

(6) Utilisez ce réglage pour dénir la fréquence centrale du ltre anti-larsen.

Fig. 2.4: (7) (12) Le PORTE-FUSIBLE de votre F1320D permet de changer le fusible. Pour tout remplacement, utilisez impérativement un fusible de même type. A ce sujet, lisez le chapitre «Caractéristiques Techniques». (13) On établie la liaison avec la tension secteur via l’embase IEC standard et le cordon d’alimentation fourni. Pouréviter la formation de boucles de masse, nous vous conseillons de brancher l‘enceinte et la table de mixage qui l‘alimente sur le même circuit électrique. (14) Numéro de série.

Dans le cadre d'une sonorisation de scène, le retour F1320D doit être alimenté parune sortie Monitor ou Aux (auxiliaire) de la table de mixage. Si plusieurs retours de scène doivent diuser le même signal de monitoring, utilisez la sortie ligne LINK du premier F1320D pour alimenter le second F1320D. Réglez le volume sonore de chaque F1320D avec le réglage de niveau LEVEL de chacun d'eux. 3.1 Câblage d'un signal source Un F1320D et un micro susent pour réaliser de petits travaux de sonorisation en un instant. Vous pouvez également utiliser l'entrée LINE du F1320D pour l'alimenter avec une source de niveau ligne telle qu'un clavier, un lecteur CD ouledépart auxiliaire d'une table de mixage.Câblage d'un signal source• Placez le réglage de niveau LEVEL en butée gauche.• Câblez le signal source à l'entrée micro (MIC) ou ligne(LINE).• Allumez le F1320D.• Tournez lentement le réglage LEVEL vers la droite jusqu'à obtention du volume sonore désiré. Ce faisant, observez la LED CLIP: elle peut s'allumer brièvement sur les crêtes du signal mais ne doit pas rester allumée de façondurable.  Attention risque de larsen! ◊ N'orientez pas de micro en direction du retour de scène. Laissez suffisamment d'espacer entre le F1320D et le micro.Fig. 3.1: F1320D(Line-level signal)(Line-level signal)(balanced signal)Keyboard 1Parallel OutINPUT 1INPUT 2INPUT 3DI400P(DI Box)DI400P(DI Box)MX400(Submixer)

LINE INPUTOUTPUT IN IN OUT Parallel OutKeyboard 2AUX SENDMain MixerLe F1320D avec deux claviers7 EUROLIVE F1320D Manuel d’utilisation

F1320D grâce à la sortie LINK du premier. Le fait que le premier F1320D soit

alimenté par un signal micro ou ligne n'a aucuneimportance.

Chaînage avec un retour de scène actif

• Reliez la sortie LINK du premier retour de scène à l'entrée ligne

permetde s'entendre sur scène, même lorsqu'elle est équipée de retours.

Sur une petite scène, la puissance de ces amplis est généralement susante

pour s'adapter au volume sonore sur la scène. Inversement, les claviéristes ne

possèdent généralement pas d'ampliinstrument.

Dans ce cas, ils peuvent relier leur clavier directement au F1320D. S'ils possèdent

deux claviers, ils peuvent les câbler à un pré-mixeur (MICROMIX400 par exemple)

puis relier la sortie de ce dernier à l'entrée ligne LINE du F1320D. Lepré-mixeur

peut également recevoir le signal de monitoring fournit par la console de façade

pour que le claviériste puisse aussi entendre les autres membres du groupe.

lentement le bouton FREQUENCY de sa butée gauche vers sa butée droite.

◊ Si des problèmes de larsen subsistent, nous vous recommandons

d'utiliser notre célèbre suppresseur de larsens FEEDBACK DESTROYER PRO FBQ2496 pour signaux de niveau ligne. Pour les signaux de

niveau micro ou ligne, nous vous recommandons l'utilisation de notre

processeur SHARK FBQ100.

d’une compensation maximale des perturbations qui pourraient apparaître dans

Fig. 4.1: strain relief clampsleeve ring

vérifiez qu’elles sont suffisamment en contact avec la terre de façon

à éviter toute décharge électrostatique qui pourrait endommager

votre matériel.8 EUROLIVE F1320D Manuel d’utilisation
