MODE D'EMPLOI BA810 BEHRINGER

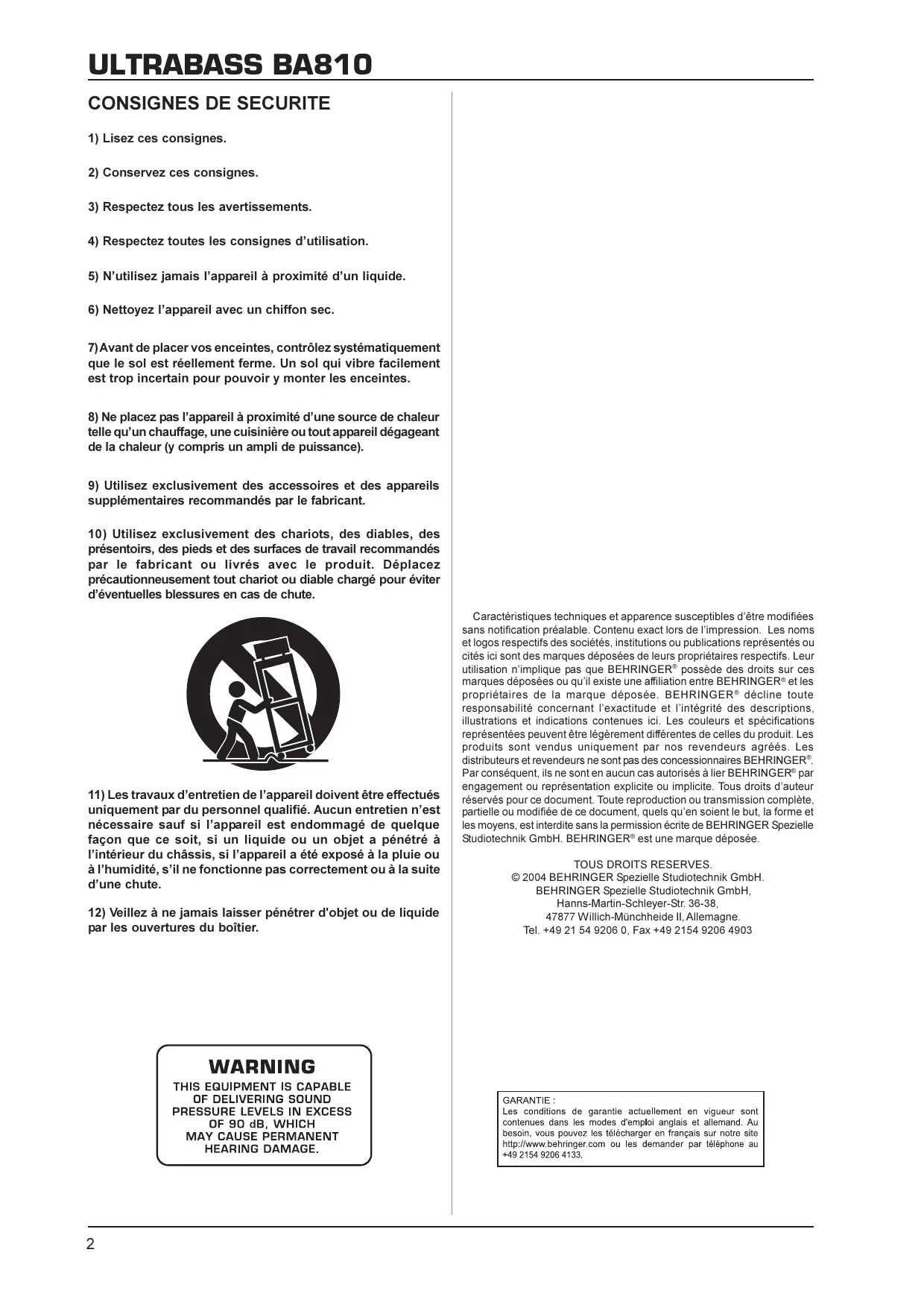

3) Respectez tous les avertissements. 4) Respectez toutes les consignes d’utilisation. 5) N’utilisez jamais l’appareil à proximité d’un liquide. 6) Nettoyez l’appareil avec un chiffon sec. 7) Avant de placer vos enceintes, contrôlez systématiquement que le sol est réellement ferme. Un sol qui vibre facilement est trop incertain pour pouvoir y monter les enceintes. 8) Ne placez pas l’appareil à proximité d’une source de chaleur telle qu’un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 10) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas de chute.

11) Les travaux d’entretien de l’appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit, si un liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou

à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute. 12) Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Caractéristiques techniques et apparence susceptibles d’être modifiées sans notification préalable. Contenu exact lors de l’impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n’implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu’il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER ® décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®.

Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d’auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu’en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée. TOUS DROITS RESERVES. © 2004 BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Les BA810 ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vérifiez qu’ils ne présentent aucun signe extérieur de dégâts.

+ Attack). Lorsque le tweeter est inactif, l’ensemble du spectre sonore est pris en charge par les woofers (Soft Attack).

Utilisez toujours l’emballage d’origine afin de protéger au mieux votre matériel pour son stockage ou son expédition.

La section INPUT/LINK des baffles de la série ULTRABASS possède une entrée jack 6,3 mm ainsi que deux connecteurs

HP professionnels compatibles NEUTRIK ® SPEAKON®. Tous les connecteurs sont câblés en parallèle, autrement dit ils possèdent tous trois les mêmes fonctions. Ainsi, vous pouvez ajouter un second baffle à votre système via le connecteur Link sans devoir modifier quoi que ce soit sur l’ampli.

Ne laissez jamais d’enfant sans surveillance manipuler l’appareil ou son emballage.

Si vous jetez l’emballage, pensez à respecter l’environnement.

Utilisez le jack INPUT de l’ULTRABASS BA810 pour brancher le câble haut-parleur.

Fig. 2.1 : Commandes et connexions

Attention ! Ne raccordez jamais deux amplis à un BA810 sans quoi vous risquez d’endommager l’étage de puissance des amplis ainsi que les haut-parleurs du baffle. Ce tableau indique la polarité correcte des connecteurs : Pôle positif (POS) = pointe (TIP) du jack ou broche 1+ d’un connecteur HP professionnel. Pole négatif (NEG) = corps (SLV) du jack ou broche 1- d’un connecteur HP professionnel.

à la sortie DI OUT de l’ampli. Bien que rapide à monter et démonter, il possède une puissance suffisante pour vous faire entendre.

Fig. 3.2 : Système mono élargi avec différentes solutions de câblage des baffles

Pour les concerts ou les répétitions en grande formation, nous recommandons ce système combinant deux modèles de baffle disposés en stack. Pour le câblage, soit on alimente chaque baffle avec une sortie de l’ULTRABASS BX3000T, soit on ne relie qu’un

baffle à l’ampli, le second baffle étant alors alimenté par une sortie Link du premier (voir aussi

3.4 par exemple, les graves sont délivrés par le baffle BA115 alors que les médiums et les aigus sont diffusés par le BA210. Pour que cela soit possible,un filtre actif intervenant avant l’étage de puissance doit scinder le signal en différentes plages de fréquences selon la réponse de chaque baffle.

Nos BASS V-AMP et BASS V-AMP PRO possèdent un tel filtre actif. Il sépare les fréquences de sorte que les fréquences basses soient délivrés par la sortie gauche et les médiums/aigus par la sortie droite. Pour savoir comment régler le filtre actif (fonction XOVER), consultez le chapitre 6.3 (Effets post-ampli) du manuel

BASS V-AMP/BASS V-AMP PRO.

à côté de l’autre. Comme ampli de puissance, nous vous recommandons notre EUROPOWER EP2500. Bénéficiant d’une puissance de 2 x 1200 watts et de réserves largement suffisantes, il fera réellement du bruit.

Ce système répond à tous vos besoins ! Il s’agit d’une extansion du système de l’illustration 3.4. Sur la figure 3.5, l’ampli n’alimente non plus deux baffles mais deux stacks constitués de baffles

BA115 et BA210. On relie les deux baffles entre eux grâce à un câble Link. Ici aussi, nous vous recommandons de n’utiliser que des câbles et connecteurs professionnels pour baffle (compatibles NEUTRIK® SPEAKON®).

3. EXEMPLES D’UTILISATION

Câblage en parallèle : lorsque deux haut-parleurs d’impédances identiques sont reliés en parallèle, l’impédance globale correspond à la moitié de l’impédance d’un haut-parleur. De même, si vous câblez trois haut-parleurs de même impédance en parallèle, l’impédance générale correspond au tiers de l’impédance nominale d’un haut-parleur, etc. Ainsi, on peut combiner deux systèmes de 8 ohms pour n’en faire qu’un de 4 ohms.

Fig. 4.2 : Connecteur pour baffle professionnel

Pour câbler quatre haut-parleurs ou plus, vous pouvez utiliser le câblage en série/parallèle. Dans ce cas, avec quatre hautparleurs de même impédance, l’impédance globale ne change pas.

être effectuées sans notification préalable. C’est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
