CineMate 120 - Système audio home cinéma BOSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Système audio 5.1 avec barre de son et caisson de basses sans fil
Connectivité	HDMI, Optical, Bluetooth, Wi-Fi
Puissance de sortie	300 Watts
Dimensions de la barre de son	100 cm x 10 cm x 8 cm
Dimensions du caisson de basses	30 cm x 30 cm x 30 cm
Poids total	8 kg
Utilisation	Idéal pour les films, la musique et les jeux vidéo avec un son immersif
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Réparation	Service après-vente recommandé pour les réparations internes
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des accessoires compatibles
Informations générales	Compatible avec les téléviseurs HD, installation facile avec un guide d'utilisation inclus

FOIRE AUX QUESTIONS - CineMate 120 BOSE

Comment connecter mon BOSE CineMate 120 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI ARC de votre télévision au port HDMI de la barre de son. Assurez-vous que votre télévision est configurée pour utiliser le port HDMI ARC.

Pourquoi le son ne sort-il pas de la barre de son ?

Vérifiez que la barre de son est bien allumée et que le volume est suffisamment élevé. Assurez-vous également que le bon mode d'entrée est sélectionné sur la barre de son.

Comment régler le niveau des basses sur le BOSE CineMate 120 ?

Utilisez la télécommande pour accéder aux paramètres audio. Vous pourrez ajuster le niveau des basses en fonction de vos préférences.

Le BOSE CineMate 120 fonctionne-t-il avec des services de streaming ?

Oui, vous pouvez utiliser le BOSE CineMate 120 avec des services de streaming en connectant votre appareil de streaming à votre télévision. Le son sera alors transmis à la barre de son via HDMI.

Comment réinitialiser le BOSE CineMate 120 aux paramètres d'usine ?

Pour réinitialiser le système, débranchez l'alimentation, puis maintenez enfoncé le bouton 'Power' de la barre de son tout en rebranchant l'alimentation jusqu'à ce que le voyant s'allume puis s'éteigne.

Mon système ne s'allume pas, que dois-je faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à la prise murale et à la barre de son. Essayez également une autre prise pour vous assurer que le problème ne vient pas de l'alimentation.

Comment mettre à jour le firmware du BOSE CineMate 120 ?

Connectez le système à Internet via un câble Ethernet, puis utilisez la télécommande pour accéder aux paramètres et rechercher les mises à jour disponibles. Suivez les instructions à l'écran pour effectuer la mise à jour.

Puis-je utiliser le BOSE CineMate 120 avec des appareils Bluetooth ?

Oui, le BOSE CineMate 120 est compatible Bluetooth. Mettez le système en mode appairage, puis recherchez-le depuis votre appareil Bluetooth pour établir la connexion.

Comment résoudre les problèmes de synchronisation audio ?

Si vous constatez un décalage audio, accédez aux paramètres audio de votre télévision et cherchez une option pour le 'décalage audio' ou 'synchronisation'. Ajustez le décalage selon vos besoins.

Le système ne se connecte pas à mon réseau Wi-Fi, que faire ?

Assurez-vous que votre réseau Wi-Fi est opérationnel et que vous avez entré le bon mot de passe. Si le problème persiste, essayez de redémarrer votre routeur et de reconnecter le système.

MODE D'EMPLOI CineMate 120 BOSE

Numero de série de la consola:

Fecha de compra:

Informations importantes pour la sécurité

Consultez attentivement cette notice d'utilisation et conservez-la pour toute referencia future.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représentier un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

AVERTISSEMENTS:

• Afin de limiter les risques d'incendie ou d'électrocution, n'exposez jamais ce produit à la pluie ou à l'humidité.
• Protégez l'appareil de tout risque de ruissemblent ou d'éclaboussure. Ne place pas d'objets contenant des liquides, tels que des vases, sur l'appareil. comme avec tout produit électronique, veillez à ne pas renverser de liquide sur cet apparéil. L'exposition aux liquides risque de provoquer un dysfonctionnement et/ou un incendie.
• Remplacez les piles usagées uniquement avec des piles alcalines AA (IEC LR06).
• Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

ATTENTION:

• Toute modification non autorisée peut compromètre vosécuté, le respect des réglementations et le bon fonctionnement de l'appareil, et en invalidera la garantie.

L'ecoute prolongée de musique à volume élevé peut cause des troubles auditifs. Il est conseilé de ne pas utiliser le casque audio au volume maximum, en particulier pendant de longues durées.

AVERTISSEMENT:

Certaines pièces représentent un risque de suffocation. Ne pas laisser à la portée des enfants de moins de 3 ans.

AVERTISSEMENT:

Ce produit contient des composants magnétiques. Contactez notre médecin pour toute question relative à l'effet de ces composants sur le fonctionnement d'un apparéil Médical implanté.

REMARQUES :

• L'étiquette d'identification du produit est située sous la console.
  Lorsque la fiche d'alimentation ou la prise multiple est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.
• Ce produit doit être utilisé à l'intérieur. Il n'a pas été concu ni testé pour une utilisation en extérieur, dans des vehicules ou sur des bateaux.
• Les cables d'enceintes et d'interconnexion fournis avec cet apparéil ne sont pasapprovés pour une installation encastrée.Consultez la réglementation locale pour connaître le type de câblage correct pour une installation encastrée.

Bose Corporation déclare que ce produit est conforme aux critères essentiels et autres dispositions de la Directive 1999/5/CE et des autres directives européennes applicables. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/compliance

Informations importantes pour la sécurité

Instructions importantes relatives à la sécurité

1. Veuillez dire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les averissements.
4. Suivez toutes les instructions.
5. N'utilise pas cet appeareil à proximate d'eau ou d'une source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet apparéil à proximé d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment des amplificateurs) produit de la chaleur.
9. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
10. Utilisez uniquement les accessoires spécifiés par le fabricant.
11. Débranche cet appareil pendant les orages ou au cours des longues périodes de non utilisation.
12. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit (dommage au cordon d'alimentation ou à la fiche électrique, renversement d'un liquide ou de tout object sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).

Remarque : Cet apparéil a fait l'objet de tests provenant sa conformité aux limites imposées aux apparéils numériques de classe B, conformément à la partie 15 des règlementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génére, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilise conformément aux instructions, il est susceptible de perturber les communications radio. Cependant, il n'est nullement garantie que de telles perturbations ne se produit pas dans une installation donnée. Si cet apparéil perturbe effectivement la réception de la radio ou de la télévision (ce qui peut être vérifié en allumant et en éteignant l' apparéil), vous étés invite à tenter de remédier au problème enPNANT une ou plusieurs des mesures ci-dessous :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Connectez l'appareil à une prise reliée à un circuit différent de celui auquel est connecté le récepteur.
• Consultez votre revendeur ou un technician radio/TV experimenté pour assistance.

Toute modification non autorisée expressément par Bose Corporation est susceptible d'annuler le droit de l'utilisateur àmettre en œuvre cet apparéil.

Cet apparéil est conforme à la partie 15 de la règlementation de la FCC, ainsi qu'aux normes RSS exemplés de licence d'Industrie Canada. L'utilisation de cet apparéil est assujettie aux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences et (2) cet apparéil doit tolérer les interférences externes, y compris celles qui peuvent provoquer un fonctionnement anormal de cet apparéil.

Ce produit de classe B est conforme aux specifications de la légementation ICES-003 du Canada.

CANICES-3 (B)/NMB-3(B)

Cet apparéil est conforme aux réglementations de la FCC et d'Industrie Canada sur les limites d'exposition aux rayonnements electromagnétiques pour le grand public. Il ne doit pas être placé à côte, ni utilisé en konjction avec, un autre émetteur radio ou son antenne.

Ce produit doit être utilisé uniquement dans une plage de températures comprise entre 0^ et 45^ .

Ce symbole signifie que le produit ne doit pas etre jeté avec les déchets menagers mais doit etre déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adequate et le recyclage permettent de proteger les ressources naturelles, la santé humaine et I'environnement. Pour plus d'informations sur I'élimination et le recyclage de ce produit, contactez notre mairie, votre service d'enlevement des ordures ou le magasin où vous aze achete ce produit.

Informations importantes pour la sécurité

Noms et contenu des substances ou éléments toxiques ou dangereux
	Substances ou éléments toxiques ou dangereux
Nom	Plomb(Pb)	Mercure(Hg)	Cadmium(Cd)	Chrome hexavalent(CR(VI))	Biphénylepolybromé(PBB)	Éther de diphénylepolybromé(PBDE)
Polychlorobiphenyles X O	O O O O
Pièces métalliques X O O	O O O
Pièces en plastique O O	O O O O
Enceintes X O O O O O
Câbles X O O O O O
O : indique que la quantité de cette substance toxique ou dangereuse contenue dans tous les composants homogènes de cettepiece est inférieure à la limite définie dans SJ/T 11363-2006.
X : indique que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènesde cette piece est supérieure à la limite définie dans SJ/T 11363-2006.

Renseignements à notes et conserver :

Les nombres de série se trouvent sur le panneau de connexion du module Acoustimass et sur l'emballage de la télécommande.

Numéro de série du module :

Nombre de série de la télécommande :

Nombre de série de la console :

Date d'achat :

Nous vous conseillons de conserver votre reçu avec ce manuel de l'utilisateur.

Blu-ray Disc^TM et Blu - ray^TM sont des marques de commerce de Blu-ray Disc Association.

DOLBY.

DIGITAL

Fabriquésous licence de Dolby Laboratories.Dolby et le symbole du double D sont des marques de commerce de Dolby Laboratories.

dt

Digital Surround

Fabriqués sous licence sous les brevets 5 956 674, 5 974 380 et 6 487 535 déposés aux États-Unis et d'autres brevets internationaux délivrés et en attente. DTS, le symbole DTS et le symbole DTS+ des déposées, et les logos DTS sont des marques commerciales de DTS, Inc. Ce produit compte l'origiciels. © 2010 DTS, Inc. Tous droits réservés.

HDMI est une marque commerciale ou une marque déposée de HDMI Licensing LLC, aux USA et dans d'autres pays.

SoundTouch et le design « wireless note » sont des marques commerciales de Bose Corporation aux USA et dans d'autres pays.

Wi-Fi® est une marque déposée de la Wi-Fi Alliance.

©2014 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Sommaire

Introduction

À propos de votre système home cinema CineMate 120 7
7
Présentation de SoundTouch™ par Bose® 7

Déballage du système 8
Conseils de positionnement. 9
Exemple de positionnement du système 9

Installation du module Acoustimass®

Fixation des pieds en caoutchouc au module Acoustimass 10
Raccordement du module Acoustimass à la prise secteur 11

Installation de la barre de son

Raccordement de la barre de son 12
Fixation murale de la barre de son 12

Installation de la console

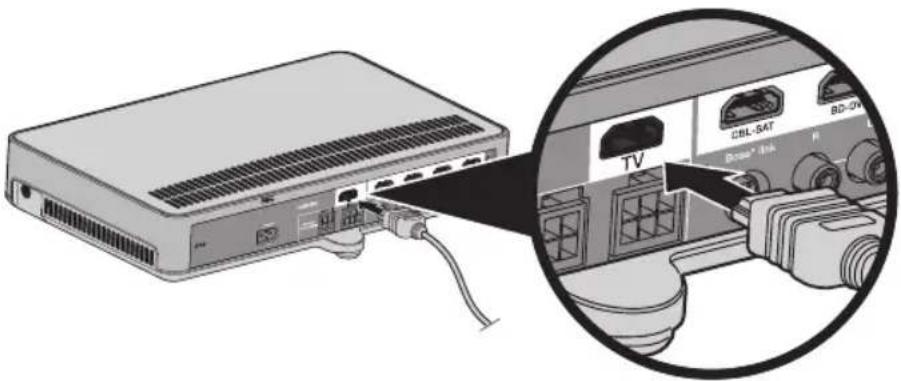

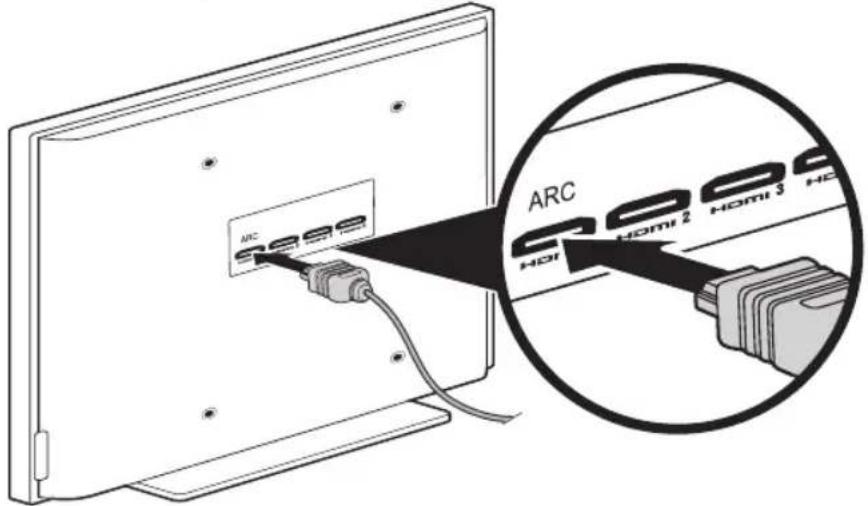

Raccordement de la console au connecteur HDMI ARC de votre télévisuer 13
Téléviseurs non munis d'un connecteur HDMI ARC. 14

Cas d'utilisation d'une connexion secondaire 14

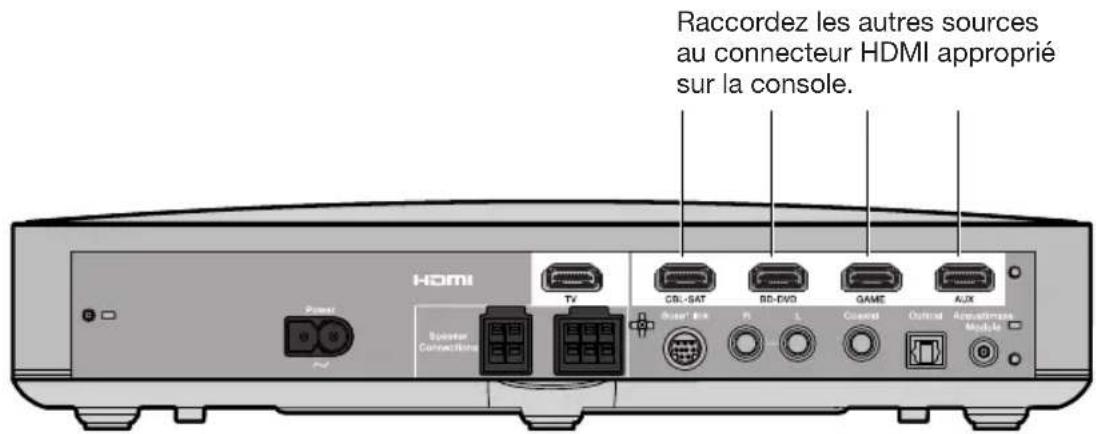

Raccordement de la console à d'autres sources 14
Raccordement de sources non compatibles avec la technologie HDMI 15

Sources audio uniqueness 15

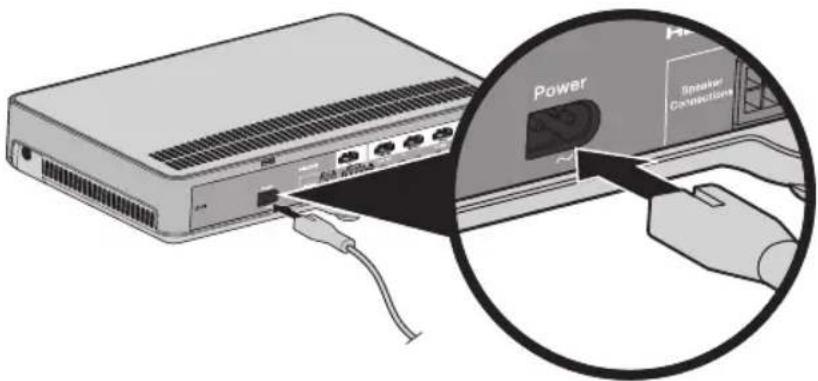

Raccordement de la console à la prise secteur 15

Démarrage du système

Mise en place des piles de la télécommande 16

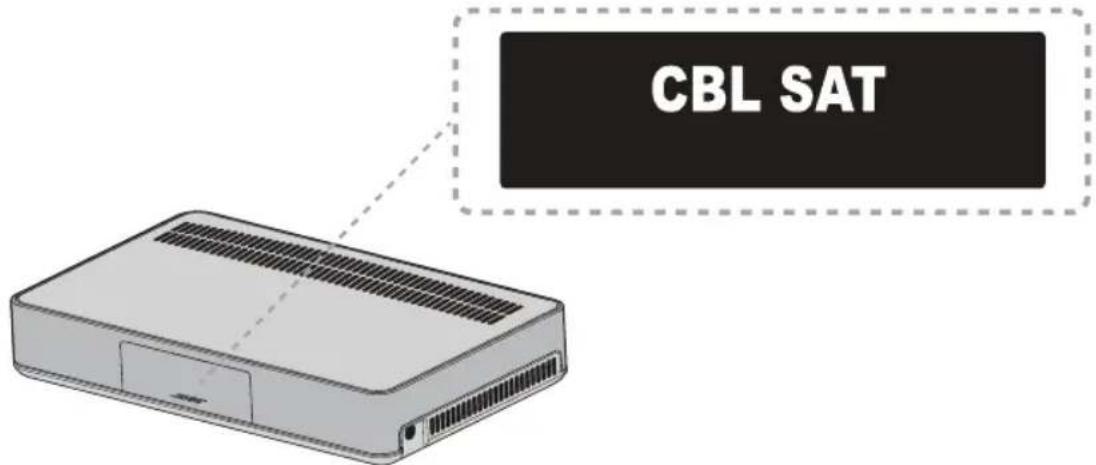

Mise sous tension du système 16

Finalisation de l'installation

Vérification du son 17

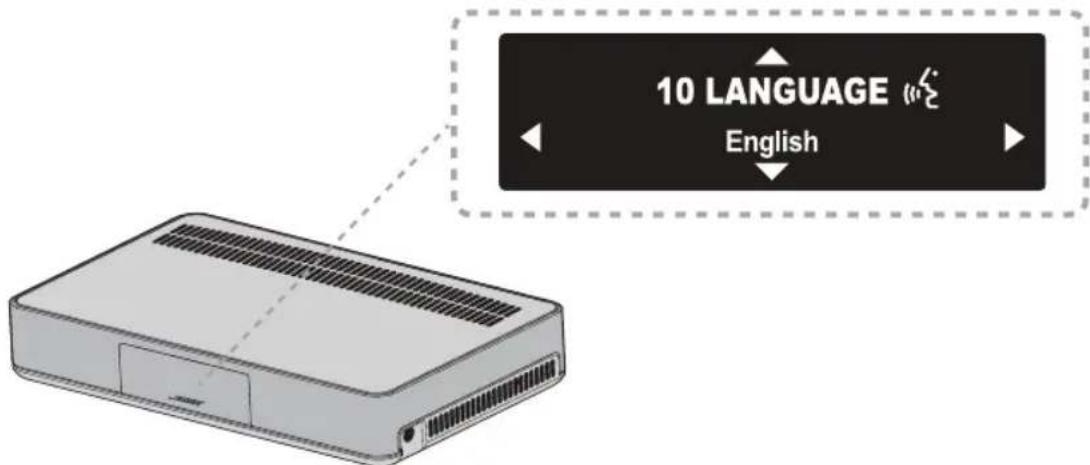

Modification de la langue sur la console 17

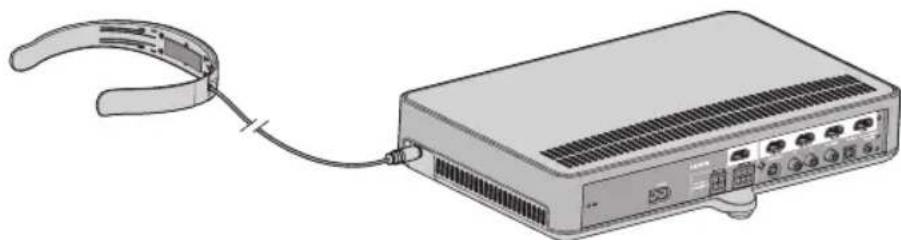

Execution du système de calibrage audio ADAPTiQ 18

Sommaire

Utilisation du système

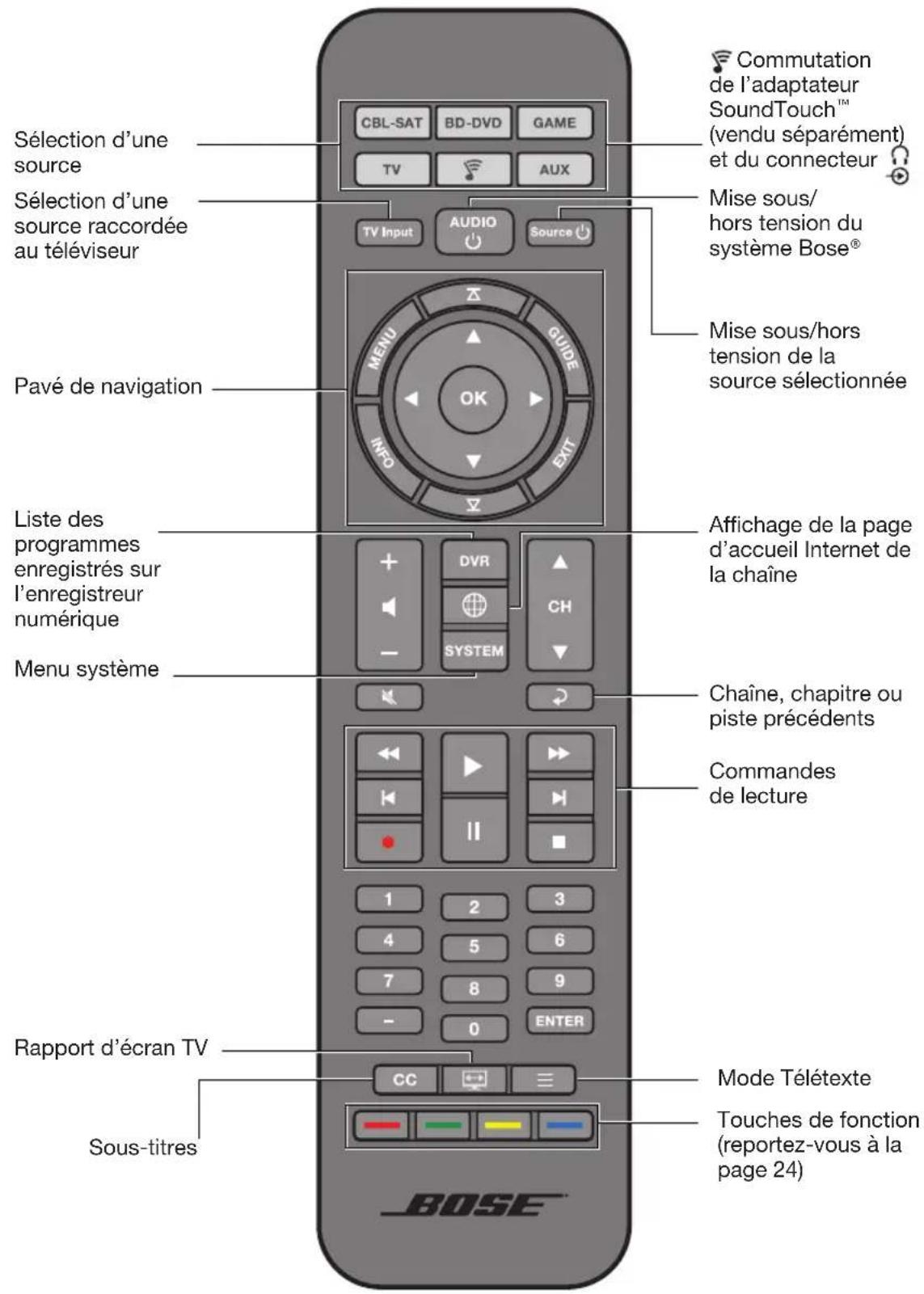

Boutons de la télécommande 19

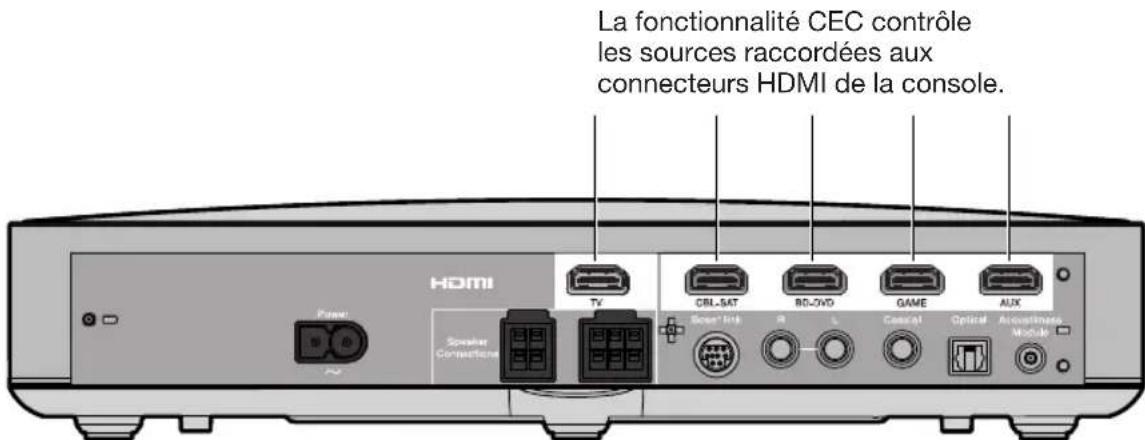

Programmation de la telecommande universelle. 20

CEC (Consumer Electronics Control) 20
Test de la fonctionnalité CEC sur vos sources 21
Programmation de la telecommande en vue de contrôleerde source. 22

Selection d'une source 23

Selection d'une source raccordee au systeme 23
Selection d'une source raccordée au téléviseur 23

Touches de sources universelles et connecteurs de la console 23
Réglage du volume 24
Touches de fonction 24
Programmation d'une telecommande d'une autre marque que Bose 24

Obtention des informations système sur l'affichage

Description des messages affichés à l'écran 25

Utilisation du menu système 25
Messages d'erreur 26

Indicateur d'etat du module Acoustimass 27

Entretien

Résolution des problèmes 28

Si voiture console ne detecte pas le module Acoustimass 29
Restauration des réglages d'usine du système 30
Réinitialisation d'une touche de source sur la télécommande 30

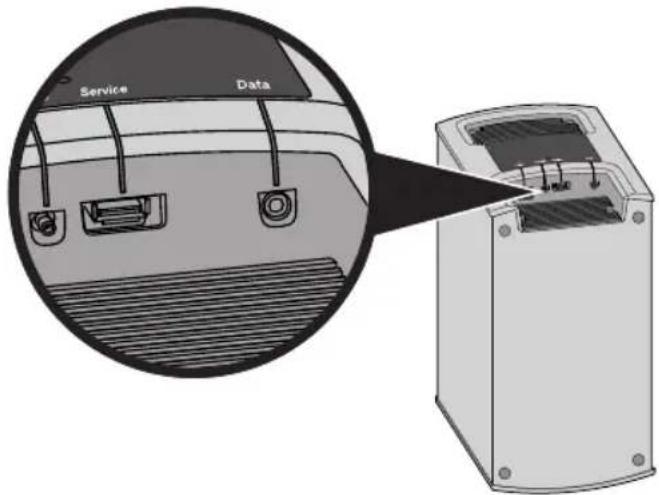

Connecteurs d'assistance technique sur le module Acoustimass. 30

Nettoyage 31
Service client 31
Garantie limitée 31
Charactristiques techniques 31

À propos de votre système home cinema CineMate® 120

Le système CineMate 120 offre un son spacieux et niche via une barre de son compacte.

Caracteristiques du système

• Le traitement audio avancé de Bose offre un son naturel et authenticate.
  Le système de calibrage audio ADAPTiQ® optimise la qualite du son.
  L'affichage permet d'acceder aux parametes et aux informations du système.
• La connectivité HDMI™ facilitite la configuration et garantit un son de grande qualite provenant de vos sources connectees.
• Le système prend en charge la fonctionnalite CEC (Consumer Electronics Control).
• La télécommande universelle programmable peut contrôler votre télévisueur, votre récepteur cable/satellite et vos autres sources connectées.
• Le module Acoustimass® sans fil dissimulable offre des basses profundes percutantes.
• Il est possible dinstaller la barre de son sur un mur (kit vendu séparément).
• Les enceintes prenrent en charge l'adaptateur pour réseau sans fil SoundTouch™ (vendu séparation).

Présentation de SoundTouch™ par Bose®

L'adaptateur pour réseau sans fil SoundTouch™ (vendu séparément) permet de diffuser les stations radio et les services musicaux sur Internet, et d'utiliser la musicothèque enregistrée sur votre ordinateur. Si vous disposez d'un réseau Wi-Fi®, vous voilà prét à écouter votre musique préféérée dans n'importe chaque piece.

Principaux avantages

• Accès sans fil aux stations radio et services musicaux sur l'Internet, ainsi qu'à la musicothèque enregistrée sur votre ordinateur.
• Diffusion de votre musique préfééré facilement, avec vos propres préseLECTIONs.
• Fonctionne avec votre réseau Wi-Fi^® domestique.
• Contrôle simple et convivial grâce à l'application gratuite SoundTouch™ pour votre ordinateur, votre smartphone ou votre tablette.
• Il suffit d'ajouter des composants supplémentaires à tout moment pour pouvoir écouter votre musique dans davantage de pieces.
• La vaste gamme de systèmes audio Bose permet deCHOISIR la solution la mieux adaptee a chaque piece.

Introduction

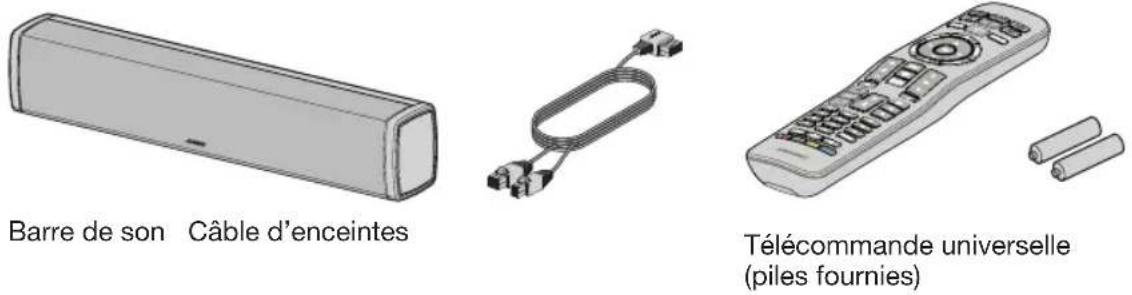

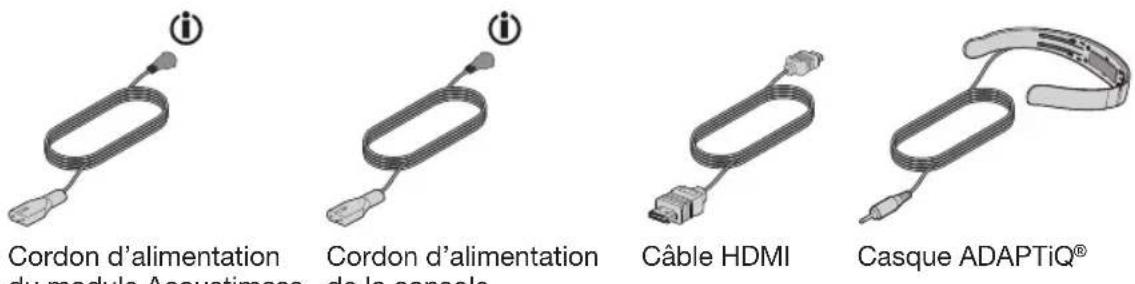

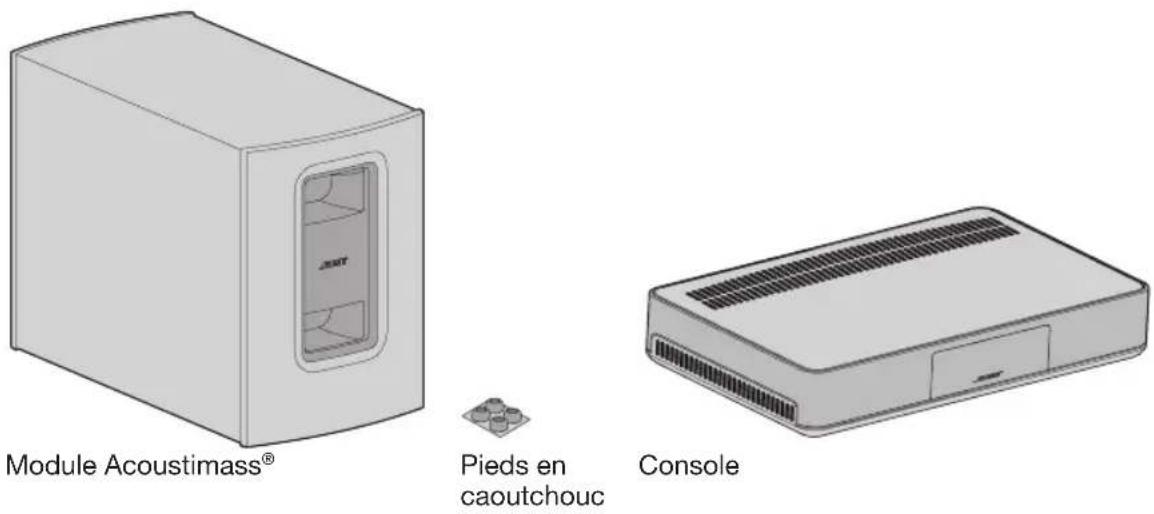

Déballage du système

Déballez les éléments avec précaution et vérifiez la présence de tous les composants décrites ci-dessous:

Le cordon d'alimentation approprié à votre région est fourni.

Remarque: Si l'un des composants semble endommagé, n'essayez pas de l'utiliser. Contactez immédiatement votre revendeur Bose® agréé ou le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Conseils de positionnement

Pour éviter les interférences sans fil, éloignez les autres apparèils sans fil du système. Tenez le système à l'écart de toute armoire métallique, de tout composant audio/video et de toute source de chaleur directe.

Module Acoustimass®	• Posez le module Acoustimass sur ses pieds en caoutchouc le long du même mur que le téléviseur, ou le long d'un autre mur dans le tiers avant de la pièce. • Choisissez une surface plane et stable. Le module Acoustimass risque de bouger sous l'effet des vibrations, en particulier s'il est placé sur une surface lisse telle que du marbre, du verre ou du bois ciéré. • Placez le module à proximité d'une prise électrique.
Barre de son • Place	• Placez la barre sonore devant votre téléviseur. • Ne placez pas la barre sonore dans un meuble fermé.
Console • Placez	la console aproximé du téléviseur. Veillez à ne PAS placer le téléviseur sur la console. • Placez le module à proximé d'une prise électrique.
Adaptateur pour réseau sans fil SoundTouchTM (vendu séparément)	• Placez l'adaptateur pour réseau sans fil SoundTouchTM à une distance comprise entre 0,3 et 1,8 m de la console. • Si vous disposez de l'adaptateur pour réseau sans fil SoundTouchTM, vous pouvez démarrer la configuration. Reportez-vous à la notice d'utilisation de l'adaptateur pour réseau sans fil SoundTouchTM pour plus d'informations. Remarque: ne raccordez pas l'adaptateur à la console tant que l'application SoundTouchTM ne vous invite pas à le faire.

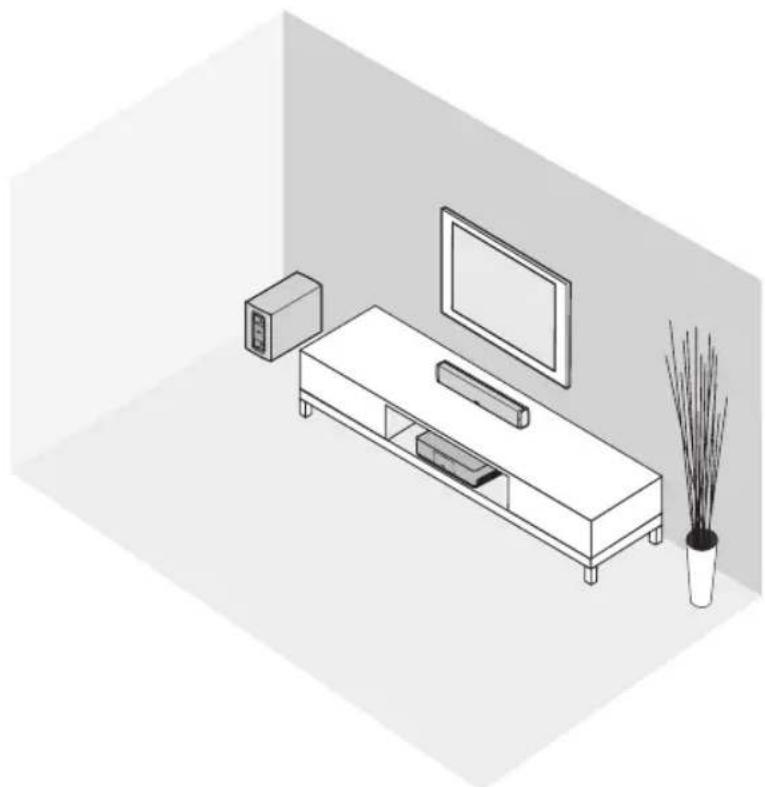

Exemple de positionnement du système

Installation du module Acoustimass®

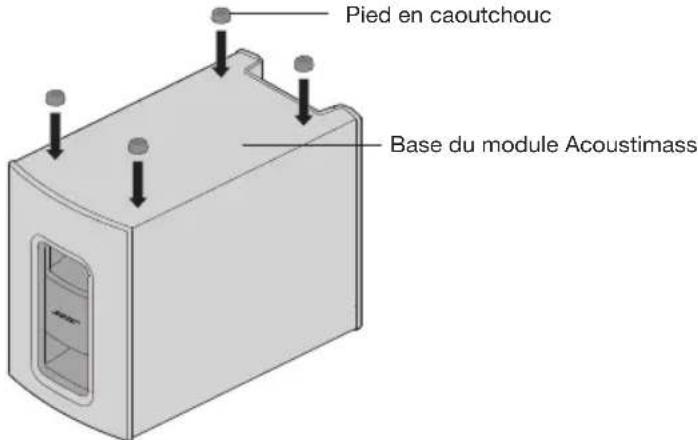

Fixation des pieds en caoutchouc au module Acoustimass

Fixez les pieds en caoutchouc au module Acoustimass afin de protégger votre sol.

1. Retournez le module Acoustimass sur une surfaceSouple afin de ne pas l'endommager.
2. Fixez les pieds en caoutchouc sous le module Acoustimass.

1. Placez le module Acoustimass sur ses pieds.

Attention : lorsque vous utilisez le module Acoustimass, veilles à ne pas le poser sur sa face avant ou arrêté, sur le côté ou à l'envers.

1. Retirez tous les films protecteurs, faute de quoi ils pourraient avoir un effet négatif sur les performances acoustiques.

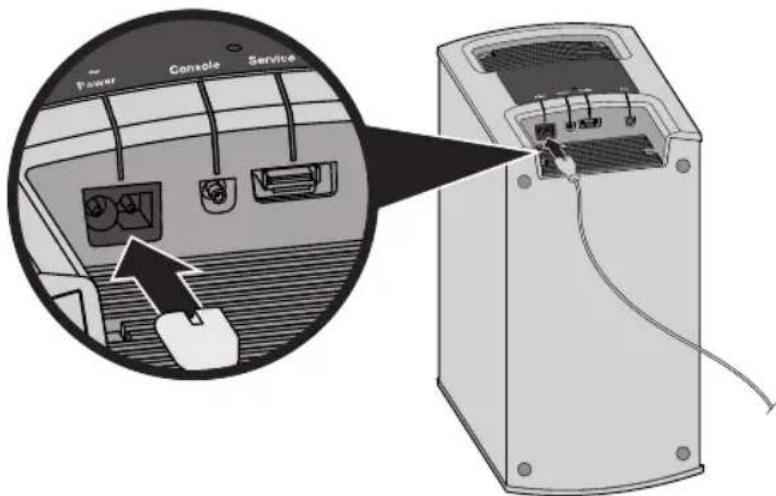

Raccordement du module Acoustimass à la prise secteur

1. Raccordez le cordon d'alimentation au connecteur flow module

Acoustimass.

1. Branchez le cordon d'alimentation à une prise électricque.

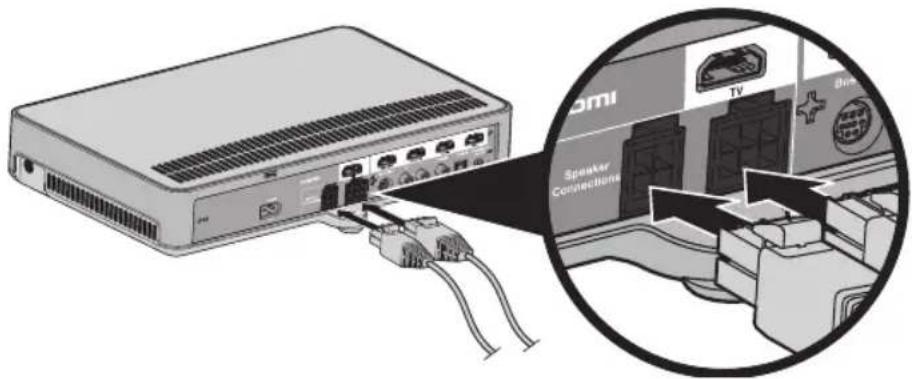

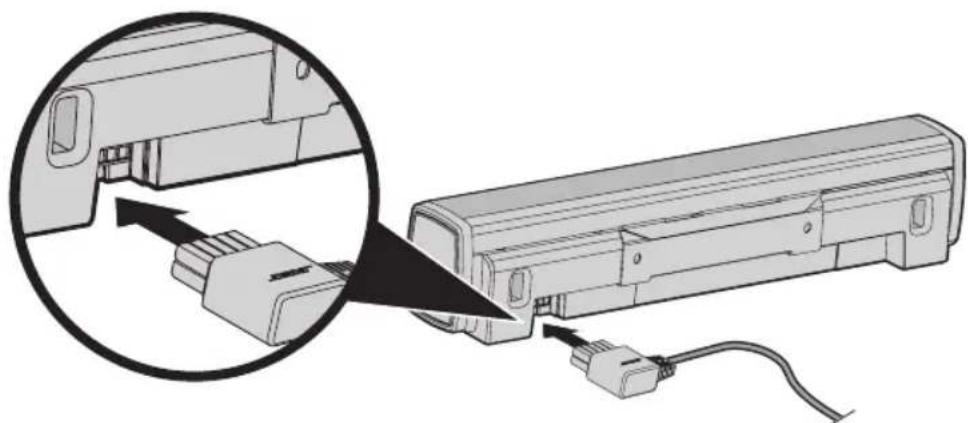

Raccordement de la barre de son

1. Insérez l'extrémité à deux fils du cable d'enceinte dans le connecteur Speaker Connections de la console.

1. Insérez l'autre extrémité du cable d'enceinte dans le connecteur à 10 broches de la barre de son.

Fixation murale de la barre de son

Vous pouvez installer la barre de son sur un mur. Pour acheter le kit de montage mural WB-120, contactez votre représentant local Bose ou consultez le site www.Bose.com

ATTENTION : n'utilisez:aún autre support pour fixer la barre de son.

Raccordement de la console au connecteur HDMI ARC de votre téléviseur

Utilisez le cable HDMI Bose® pour raccorder la console au téléviseur.

1. Débranche vos sources raccordées via HDMI au téléviseur, à savoir récepteurs cable/satellite, lecteurs de DVD ou de disques Blu-ray Disc™ ou consoles de jours.
2. Branchez l'une des extrémités du cable HDMI Bose au connecteur TV de la console.

1. Branchez l'autre extrémité du cable HDMI au connecteur HDMI de votre télévisueur.

Remarque: utilisez le connecteur HDMI de votre téléviseur portant la marque ARC ou Audio Return Channel, s'il est disponible. Si votre téléviseur n'est pas muni d'un connecteur HDMI ARC, reportez-vous à la page 14.

Installation de la console

Téléviseurs non munis d'un connecteur HDMI ARC

Si vous teléviseur ne dispose pas d'un connecteur HDMI ARC, il peut être nécessaire de procéder à une connexion secondaire à la console, notamment à l'aide d'un cable audio stéreo analogue, optique ou coaxial. Sans cette connexion, il est possible que vous ne puissiez pas réproduire le son du système Bose®.

Cas d'utilisation d'une connexion secondaire

• Vous utilisez des sources internes (notamment des applications Internet ou des antennes par liaison radio).
• Vous connectez des sources à votre téléviseur.

Reportez-vous à la notice d'utilisation de votre téléviseur pour plus d'informations.

Conseil: si vous télévisuer dispose de connecteurs audio IN et OUT, utilisez le connecteur audio OUT.

Raccordement de la console à d'autres sources

Vouss pouvez raccorder la console à d'autres sources, notamment à un récepteur cable/satellite, à un lecteur de DVD ou de disques Blu-ray Disc™, ou à une console de produits à l'aide d'un cable HDMI (vendu séparation). Si vous source n'est pas compatible avec la technologie HDMI, utilisez des cables audio et video différents (reportez-vous à la page 15).

1. Branchez l'une des extrémités du cable HDMI au connecteur HDMI (OUT) de votre source.
2. Branchez l'autre extrémité du cable HDMI au connecteur HDMI de la console. Par exemple, pour raccorder une console de peux, branchez un cable HDMI au connecteur GAME.

Raccordement de sources non compatibles avec la technologie HDMI

Si vous source n'est pas compatible HDMI, raccordez-la à votre téléviseur à l'aide de cables audio et video (vendus séparément). Reportez-vous à la notice d'utilisation de votre téléviseur pour plus d'informations.

Conseil: si vous source dispose de connecteurs audio IN et OUT, utilisez le connecteur audio OUT.

Sources audio uniqueness

Si vous appeareil audio uniquement (lecteur multimédia, lecteur de CD, etc.) n'est pas compatible HDMI, raccordez-la au connecteur optique, coaxial ou analogique de la console. Vous pouvez utiliser un cable optique, coaxial ou analogique (vendu séparation).

Remarque: après avoir raccordé votre apparéil audio, vous devez configurer l'entrée optique, coaxiale ou analogique correspondant à la source. Vous pouvez définir ces paramètres à l'aide du menu système (reportez-vous à la page 25).

Raccordement de la console à la prise secteur

1. Raccordez le cordon d'alimentation secteur au connecteur Power de la console.

1. Branchez le cordon d'alimentation à une prise électrique.

Démarrage du système

Mise en place des piles de la télécommande

1. Ouvrez le compartment à piles situé à l'arrière de la télécommande en le faisant glisser.

1. Insérez les deux piles AA (IEC-LR6) 1,5 V fournies. Faites correspondre les symboles + et - des piles avec les repères + et - situés à l'intérieur du compartment.
2. Remettez le couvercle en place.

Mise sous tension du système

Appuyez sur la touche de la télécommande.

Par défaut, l'indication CBL SAT apparait sur l'affichage lors de la mise sous tension initiale. Dans tous les autres cas, l'affichage indique la première source utilisée.

Remarque: le système se met hors tension après seizing minutes d'inactivité. Vous pouvez désactiver la mise hors tension automatique (AUTO OFF) à l'aide du menu système (reportez-vous à la page 25).

Vérification du son

1. Mettez votre téléviseur sous tension.
2. Si vous utilisez un récepteur cable/satellite ou une source auxiliaire, mettez cette source sous tension.

Conseil: si vous source auxiliaire est raccordée à votre téléviseur, Sélectionnez l'entrée TV appropriée. Il est possible que vous deviez utiliser une autre télécommande.

1. Mise sous tension du système.
2. Appuyez sur la touche de source appropriée.
3. Vérifiez que le son provient de la barre sonore.

Remarque: si la barre de son n'émet:aucun son, reportez-vous à la section « Résolution des problèmes » à la page 28.

1. Appuyez sur la touche de la télécommande. Verifiez que le son ne provient pas des haut-parleurs du téléviseur.

Remarque: si le son provient des haut-parleurs du téléviseur, reportez-vous à la section « Résolution des problèmes » à la page 28.

Modification de la langue sur la console

Utilisez la télécommande pour modifier la langue sur la console.

1. Mise sous tension du système.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche jusqu'à ce que l'indication 10 LANGUAGE (s') s'affiche.

1. Appuyez sur les touches pour selectionner votre langue.

2. Appuyez sur la touche

Conseil: recherchez'icone dans le menu système si vous n'vez pas selectionné la langue correcte.

Finalisation de l'installation

Execution du système de calibrage audio ADAPTiQ®

Le calibrage audio ADAPTiQ permet de personneliser le son du système en fonction de l'acoustique de votre zone d'écoute en prénant cinq mesures audio. Dix minutes dans une piece calme sont nécessaires à cette opération.

1. Placez le casque ADAPTiQ sur votre tete.

Durant le calibrage audio ADAPTiQ, un microphone place au-dessus du casque mesure les caractéristiques sonores de votre piece pour offrir une qualité sonore optimale.

1. Insérez le cable du casque ADAPTiQ dans le connecteur de la console.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche jusqu'à ce que l'indication 14 ADAPTiQ s'affiche.
4. Appuyez sur la touche OK
5. Suivez les instructions vocales jusqu'à la fin du processus de calibrage.
6. Debranchez le casque ADAPTiQ de la console et rangez-le dans un endroit sur.

Remarque: si vous déplacez le système ou l'un des meubles de la pièce, procédez à un nouveau calibrage audio ADAPTiQ afin d'assurer la qualité optimale du son.

Boutons de la télécommande

Utilisez la télécommande pour contrôler les sources raccordées à votre système, régler le volume du système, changer de chaîne, utiliser les fonctions de lecture, activer les fonctions du récepteur cable/satellite et parcourir le menu système.

Utilisation du système

Programmation de la télécommande universelle

Vous pouvez utiliser la télécommande pour contrôler votre téléviseur, récepteur cable/satellite, lecteur de DVD ou de disques Blu-ray Disc™, console de jours, magnétoscope ou toute autre source auxiliaire.

Le système prend en charge la fonctionnalité CEC (Consumer Electronics Control). La fonctionnalité CEC permet de contrôle plusieurs sources connectées en HDMI sans programmer la télécommande. Vous pouvez activer/désactiver la fonctionnalité CEC à l'aide du menu système (reportez-vous à la page 25).

Il est possible que votre source prenne en charge CEC, mais s'y refère sous un autre nom. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

Conseil : il est possible que vous deviez utiliser le menu système de votre source pour activer la fonctionnalité CEC. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

Test de la fonctionnalité CEC sur vos sources

Testez la fonctionnalité CEC sur chacune de vos sources à l'aide de la télécommande.

Remarque: il est possible que vous source connectée via HDMI ne prenne pas en charge la fonctionnalité CEC. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

1. Mettez le système Bose ® hors tension.

2. Préparez votre source:

3. Si vous souhaitez tester votre téléviseur, mettez-le hors tension.

4. Si vous souhaitez tester une autre source, mettez-la hors tension. Mettez votre téléviseur sous tension.

5. Appuyez sur la touche de la source que vous souhaitez tester.

La touche de la source s'allume. La source et le système se mettent sous tension.

1. Pour vérifier que votre source répond aux signaux de la télécommande, appuyez sur plusieurs touches correspondant aux fonctions de votre source. Si votre source n'execute aucune de ces fonctions, programmez la télécommande (reportez-vous à la page 22).

Utilisation du système

Programmation de la télécommande en vue de contrôle sur une source

Si vous source ne prend pas en charge la fonctionnalité CEC, vous pouvez programmer la télécommande afin qu'elle contrôle votre source.

1. Mettez votre source sous tension.
2. Localisez le code correspondant à la marque de votre source dans le guide Codes d'appareils pour la télécommande universelle (fourni).
3. Maintenez enfoncée la touche de source correspondante sur la télécommande jusqu'à ce que les six touches de sources s'allument, puis relâchez-la. Par exemple, pour programmermer votre téléviseur, maintenez enfoncée la touche Seule la touche de source appropriée s'allume.
4. Sur le pavé numérique, saississez le code correspondant à la marque de votre source.

Remarque: Si les six touches clignotent à trois reprises, vous avez saisi un code non valide. Répétez les étapes 3 et 4.

1. Appuyez sur la touche + du bouton de volume.

2. Testez les fonctions de base de la source :

3. Téléviseur: appuyez sur les touches de sélection de chaînes. Appuyez sur la touche MENU. Le menu de réglage apparait. Appuyez sur les touches et pour le parcourir.

4. Récepteur cable/satellite: appuyez sur la touche GUIDe. Le guide de programmation apparait. Appuyez sur les touches et pour le parcourir.
5. Lecteur de DVD ou de disques Blu-ray Disc™: appuyez sur la touche GUIDE. Le menu de réglage apparait. Appuyez sur les touches et pour le parcourir.

6. Console de yeux : appuyez sur les touches « et « pour parcourir le menu.

7. Si vous source répond aux fonctions de base, appuyez sur la touche pour enregistrer vos paramètres.

Si vous source ne répond pas

Utilisez le scanner de codes de la télécommande pour rechercher le code correspondant à votre source.

1. Appuyez sur la touche + du bouton de volume pour essayer un autre code.
   Remarque: si les six touches clignotent à trois reprises, vous avez saisi tour à tour tous les codes de votre source.
2. Testez les fonctions de base de la source (reportez-vous à l'objet 6 de la section « Programmation de la télécommande en vue de contrôleer votre source »).
3. Repetez les étapes 1 et 2 jusqu'à ce que la source réponde.
4. Appuyez sur la touche EXIT pour enregistrer vos paramétres.

Remarque: il est possible que votre source ne soit pas compatible avec les télécommandes universelles. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

Selection d'une source

Vous pouvez commuter les sources en appuyant sur la touche de source appropriée de la télécommande. Avant de commencer, programmez la télécommande de façon à ce qu'elle contrôle votre source (reportez-vous à la page 22).

Sélection d'une source raccordée au système

Si vous source est raccordée à la console et n'utilise pas la fonctionnalité CEC, suivez cette procédure pour configurer la console sur le mode approprié etmettre la source sous tension.

1. Mise sous tension du système.
2. Appuyez sur la touche de la source à contrôler.

La touche de la source s'allume.

1. Appuyez sur la touche

La source s'allume.

Selection d'une source raccordée au téléviseur

Si vous source est raccordée au téléviseur, suivez cette Procedure pour selectionner l'entrée TV appropriée.

1. Mettez le système, le téléviseur et la source appropriée sous tension.
2. Appuyez sur la touche TV Input pour selectionner l'entrée correcte du téléviseur.

Il peut être nécessaire d'appuyer sur la touche TV Input à plusieurs reprises pour sélectionner l'entrée correcte de la source à afficher.

Sur certains téléviseurs, la touche TV Input affiche un menu. Utilisez la télécommande pour selectionner l'entrée TV correcte et fermer ce menu.

Touches de sources universelles et connecteurs de la console

Les touches de sources de votre télécommande correspondant aux connecteurs à l'arrière de la console. Par exemple, la touche BD-DVD correspond au connecteur HDMI du lecteur BD-DVD.

Les touches de sources fonctionnent avec n'importe qu'elle source raccordee au connecteur correspondant. Si vous disposez d'un second lecteur de DVD ou de disques Blu-ray Disc^TM et le raccordez au connecteur CBL-SAT, vous pouvez le programmer sur la touche CBL-SAT.

Si vous utilisez les connecteurs optiques, coaxiaux ou analogiques, vous devez configurer l'entrée correspondant à la source. Vous pouvez définir ces paramétres à l'aide du menu système (reportez-vous à la page 25).

Utilisation du système

Réglage du volume

Sur la télécommande :

• Touche + : augmentation du volume.
• Touche - : diminution du volume.
• Touche : coupure ou restauration du son.

Remarque: si le son provient des haut-parleurs du téléviseur, reportez-vous à la section « Résolution des problèmes » à la page 28.

Touches de fonction

Les touches rouge, verte, jaune et bleue de la télécommande correspondant aux touches de fonction à codage couleur de votre récepteur cable/satellite ou aux fonctions de télétexte.

• Fonctions du récepteur cable/satellite : reportez-vous à la notice d'utilisation du récepteur cable/satellite.
• Fonctions de télétexte : numérores de page, titres ou raccourcis d'un écran de télétexte.

Programmation d'une télécommande d'une autre marque que Bose

Vous pouvez programmer une télécommande d'une autre marque que Bose, notamment la télécommande de votre recepteur cable/satellite, en vue de contrôler le système. Reportez-vous à la notice d'utilisation de la télécommande en question ou au site Web de votre recepteur cable/satellite pour obtenir plus d'informations.

Une fois programmée, cette télécommande doit pouvoir contrôler les fonctions de base (mise sous/hors tension, volume, etc.).

Obtention des informations système sur l'affichage

Description des messages affichés à l'écran

L'affichage à l'avant de la console permet d'acceder au menu système, mais fournit également des informations et des icones sur le système.

Utilisation du menu système

Le menu système permet de régler les niveaux audio, d'activer ou de désactiver des fonctions (telles que AUTO OFF), de modifier la langue, de configurer les entrées coaxiales, analogiques et optiques pour une source particulière, d'exécuter le système de calibrage audio ADAPTiQ®, de jumeler votre module Acoustimass® avec la console ou de restaurer les réglages d'usine du système.

1. Appuyez sur la touche SYSTEM de la télécommande.
2. Appuyez sur les touches et pour parcourir le menu système.
3. Appuyez sur les touches et pour définir les paramétres.
4. Appuyez sur la touche EXIT

Affichage état du système
1 COMP. AUDIO	Off: (réglage par défaut) pas de modification du signal audio.Enhance dialogue: augmentation du niveau des dialogues et des effets sonores à de faibles niveaux de volume et qualité sonore exceptionnelle à des niveaux de volume élevés.Smart volume: réduction de la plage dynamique de la bande son des films. L'écart entre les sons forts et faibles est moins important.
2 AUDIO/VIDEO SYNC	Réglage du délié audio en vue de synchroniser le son et les images.
3 HDMI-CEC	On: (réglage par défaut) fonctionnalité CEC activée (reportez-vous à la page 20).Off: fonctionnalité CEC désactivée.
4 AUTO OFF	Enable: (réglage par défaut) mise hors tension du système après seize minutes d'inactivité (aucun son provenant du système).Disable: mise hors tension manuelle du système.
5 SIDE AUX	Audio in: (réglage par défaut) sélection du connecteur pour une source auxiliaire.He headphones: connecteur défini comme entrée de Entrée.Remarque: si l'entrée de casque est sélectionnée et qu'un cable est connecté, le son de la barre de son est désactivé. Déconnectez votre casque lorsque vous ne l'utilise pas.
6 BASS LEVEL	Réglage de niveau des graves.

Obtention des informations système sur l'affichage

Affichage État du système
7 TREBLE LEVEL	Réglage de niveau des aiguës.
8 CENTER LEVEL	Augmentation ou réduction du niveau des dialogues pour les films et le téléviseur.
9 SURROUND LEVEL	Non disponible.
10 LANGUAGE (®)	Modification de la langue sur la console et le module ADAPTiQ®.
11 SET OPTICAL INPUT	Réglage du connecteur optique sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
12 SET COAXIAL INPUT	Réglage du connecteur coaxial sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
13 SET ANALOG INPUT	Réglage du connecteur analogique sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
14 ADAPTIQ	Démarrage du processus de calibrage audio ADAPTiQ.
15 PAIR ACOUSTIMASS	Reconnexion du module Acoustimass® au système.
16 FACTORY RESET	Restauration des paramètres d'usine du menu système et du module ADAPTiQ.

Messages d'erreur

Affichage État du système
ERRORCannot find Acoustimass	Le module Acoustimass® n'est pas raccordé à la console.
<SOURCE>No signal	La source n'est pas raccordée à la console, ou est raccordée à la console mais n'est pas sous tension.
SIDE AUXNothing connected	La source n'est pas raccordée au connecteur de la console.
ERRORCall Bose	Contactez le service client de Bose® Consultez la liste d'adresses incluse dans le carton d'emballage.

Obtention des informations système sur l'affichage

Indicateur d'etat du module Acoustimass

L'indicateur d'etat situé à l'arrière du module Acoustimass fournit des informations sur l'activité du système.

Activité de l'indicateur	État du module Acoustimass
Orange Connecté à la console.
Orange clignotant Déconnecté de la console.
Orange clignotant lentement	Disponible pour étabir une connexion sans fil à la console.
Rouge Erreur système.

Résolution des problèmes

Problème	Mesure corrective
Pas de tension	• Insérez correctement les cordons d'alimentation du module Acoustimass et de la console. • Veillez à ce que les cordons d'alimentation du module Acoustimass et de la console soient correctement branchés à la prise électrique. • Utilisez la télécommande pourmettre le système sous tension. • Restaurez les réglages d'usine du système (reportez-vous à la page 30).
Aucun son n'est émis	• Restaurez le son du système. • Augmentez le volume. • Branchez le module Acoustimass et la console sur une prise électrique qui fonctionne. • Branchez le cable HDMI au connecteur de votre téléviseur portant la mention ARC ou Audio Return Channel. Si vous téléviseur ne possède pas de connecteur HDMI ARC, utilisez un autre cable audio autres le cable HDMI (reportez-vous à la page 14). • Si vous utilisez un autre cable audio, branchez le cable au connecteur de votre téléviseur portant la mention Output ou OUT (et non Input ou IN). • Vérifiez que les cables de la barre de son, du téléviseur et des sources raccordées sont correctement connectés. • Si vous source est raccordée à votre téléviseur, sélectionnez l'entrée TV appropriée (reportez-vous à la page 23). • Déconnectez le casque lorsquvous ne l'utilise pas. • Si vous raccordez votre source via le connecteur Activez Audio in à l'aide du menu système (reportez-vous à la page 25). • Si vous raccordez votre casque au connecteur Activez Headphones à l'aide du menu système (reportez-vous à la page 25). • Si le message d'erreur Cannot find Acoustimass s'affiche, jumelez le module Acoustimass avec la console (reportez-vous à la page 29). • Restaurez les réglages d'usine du système (reportez-vous à la page 30).
Son provenant des haut-parleurs du téléviseur	• Branchez le cable HDMI au connecteur de votre téléviseur portant la mention ARC ou Audio Return Channel (s'il est disponible). • Désactivez les haut-parleurs de votre téléviseur (reportez-vous à la notice d'utilisation du téléviseur). • Baissez au maximum le volume du téléviseur.
Problème Mesure corrective
La télé-commande fonctionne mal ou pas du tout.	·Faites correspondre les symboles + et - des piles avec les repères + et - situés à l'intérieur du comportement reportez-vous à la page 16). ·Remplacez la pile (reportez-vous à la page 16). ·Appuyez sur la touche de volume de la télécommande afin de déterminer si la touche de source correcte clignote. ·Si vous utilisez la fonctionnalité CEC : -Dirigez la télécommande vers la console. -Programmez la télécommande en vue de contrôleerdeurs source (reportez-vous à la page 22). ·Si vous avez programmèla télécommande pour qu'elle contrôlevre source : -Dirigez la télécommande vers la source appropriée. -Verifiez que vous avez saisié le code correspondant à la marque de votre source. -Programmez la télécommande avec un autre code (reportez-vous à la page 22).
Son distordu ou de mauvaise qualité	·Retirez tous les films protecteurs du système. ·Vérifiez que les câbles de la barre de son, du téléviseur et des sources raccordées sont correctement connectés. ·Si le message d'erreur Cannot find Acoustimass s'affiche : -Branchez le module Acoustimas®. - Jumelez le module Acoustimass avec la console (reportez-vous à la section « Si vous contrie ne detecte pas le module Acoustimass® »). ·Si vous utilisez le connecteur analogique ou le connecteur®, baissez le volume de votre source. Restaurez les réglages d'usine du système (reportez-vous à la page 30) et exécutez le système le calibrage audio ADAPTiQ® (reportez-vous à la page 18).
Son intermittent	·Vérifiez que les câbles de la barre de son, du téléviseur et des sources raccordées sont correctement connectés. Éloignez le système de toute source potentielle d'interférence (routeurs sans fil, téléphone sans fil, téléviseur, microonde, etc.).

Si votre console ne détecte pas le module Acoustimass®

Par défaut, le module Acoustimass et la console sont jumelés. Néanmoins, si le message d'erreur Cannot find Acoustimass s'affiche, suivez la procédure de jumelage ci-après :

1. Debranchez le module Acoustimass.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche ♦ jusqu'à ce que l'indication 15 PAIR ACOUSTIMASS s'affiche. L'indication
4. Appuyez sur la touche OK. Plug in Acoustimass s'affic
5. Connectez l'autre extrémité du cordon secteur à une prise électrique. Une fois le module Acoustimass connecté à la console, l'indication Pairing complete s'affiche.

Entretien

Restauration des réglages d'usine du système

Pour résoudre les problèmes rencontres, réinitialiséz les paramètres d'usine du menu système et du module ADAPTiQ.

1. Appuyez sur la touche
   de la télécommande.
2. Appuyez sur la touche s'affiche.
   ▼ jusqu'à ce que l'indication 16 FACTORY RESET
3. Appuyez sur la touche 5. Le système se réinitialise.
4. Executez le système de calibrage audio ADAPTiQ (reportez-vous à la page 18).

Réinitialisation d'une touche de source sur la télécommande

Si l'une des touches de sources de la télécommande vous pose problème, réinitialisez ses paramètres par défaut.

Remarque: Au terme de cette procedure, cette touche de source est en mode CEC.

1. Maintenez enfoncée la touche de source correspondante sur la télécommande jusqu'à ce que les six touches de sources s'allument, puis relâchez-la.
   Seule la touche de source appropriée s'allume.
2. Sur le pavé numérique, tapez 0140.

Connecteurs d'assistance technique sur le module Acoustimass

Les connecteurs identifiés Service et Data sont réservés à l'assistance technique. N'insérez aucun cable dans ces connecteurs.

Nettoyage

• Vous pouvez nettoyer la surface du système avec un chiffon doux et sec.
• N'utilisez pas d'aerosols à proximé du système. N'utilisez pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives.
  Veilz à ce qu'aucun liquide ne pénétre dans les ouvertures.

Service client

Si vous avez besoin d'une aide supplémentaire, contactez le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Garantie limitee

Votre système d'enceintes est couvert par une garantie limitee. Les conditions détaillées de la garantie limitee sont notées sur la carte d'enregistrement qui accompagneVote système.Consultez la carte pour toutes instructions sur l'enregistrement.En cas d'oubli,les droits que vous confere cette garantie limitée ne s'en trouveront pas affectés.

Les informations de garantie qui accompagnent ce produit ne s'appliquent ni en Australie ni en Nouvelle-Zélande. Consultez notre site Web www.bose.com.au/warranty ou www.bose.con.nz/warranty pour plus d'informations sur les conditions de garantie en Australie et en Nouvelle-Zélande.

Caracteristiques techniques

Module Acoustimass®

Caracteristiques electriques: 100 - 240V 50 / 60Hz150W

Console

Caracteristiques electriques : 100-240 V ~ 50/60 Hz 60 W
