MODE D'EMPLOI Cinema SB350 HARMAN KARDON

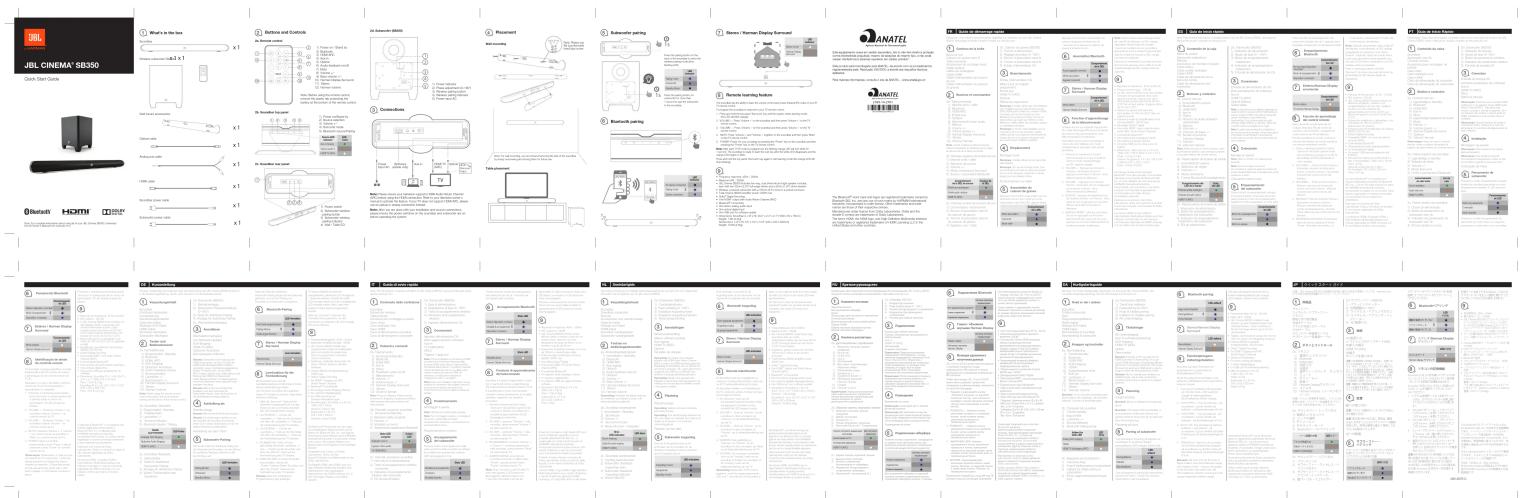

FR Guide de démarrage rapide Contenu de la boîte 1 Remarque : Pour obtenir des informations détaillées sur l'utilisation de votre JBL Cinema SB350, téléchargez le Mode d'emploi complet sur www.jbl.com.Boutons et commandes 2 Branchements 3 Emplacement 4 2a. Télécommande 1) Marche-arrêt / veille 2) Bluetooth 3) HDMI ARC 4) Entrée aux. 5) Optique 6) Marche/arrêt retour audio 7) Silence 8) Volume +/- 9) Volume graves +/-10) Harman Display Surround11) Stéréo12) Volume HarmanNote : Avant d'utiliser la télécommande, retirez la languette en plastique qui protège la pile au bas de la télécommande.2b. Panneau supérieur de la barre de son1) Marche-arrêt / veille2) Sélection de source3) Volume +/-4) Mode d'ambiance Surround5) Source / association Bluetooth Entrée audio optique

Entrée aux analogique

de la DEL de source 1) Commutateur marche/arrêt2) Bouton d'association sans l du caisson de graves3) Témoin d'association sans l du caisson de graves4) Égaliseur mur / table2c. Panneau arrière de la barre de son2d. Caisson de graves (SB350)1) Témoin d'alimentation2) Réglage de phase (0 -180°)3) Bouton d'association sans l4) Témoin d'association sans l5) Entrée d'alimentation CAEntrée d'alimentation CA(Mise à jour du logiciel uniquement)Entrée auxHDMI TV (ARC)OptiqueRetirez les capuchonsRemarque : Veuillez vérier que votre téléviseur est compatible avec le Canal de retour audio (ARC) HDMI avant d'utiliser la connexion HDMI. Consultez votre mode d'emploi de votre téléviseur pour activer la fonction. Si vous ne transmettrez pas l'audio par HDMI sur votre téléviseur, veuillez utiliser une connexion optique ou analogique à la place.Remarque : Une fois votre installation et vos connexions de sources achevées, veuillez vérier que les commutateurs marche/arrêt de la barre de son et du caisson de graves sont sur marche avant d'utiliser le système.Remarque : Veuillez utiliser des vis type à tête plate (fraisée)Remarque : En cas de montage mural, nous recommandons de retirer les pieds de la barre de son en les dévissant simplement et de les ranger pour une utilisation future.Montage muralPositionnement sur table 8

9 Association Bluetooth 6

Aucun appareil connecté

7 Stéréo / Harman Display SurroundLa Barre de son a la capacité d'apprendre les codes infrarouges (IR) de la commande de volume et de marche/arrêt de votre télécommande IR de téléviseur.Votre Barre de son peut commander le volume de votre téléviseur (en mode opérationnel) en exécutant cette simple procédure : 1. Enfoncez et maintenez le bouton Surround jusqu'à ce que le système entre en mode d'apprentissage (la DEL clignote orange).2. VOLUME + : Appuyez sur le bouton Volume + de la barre de son et appuyez sur le bouton Volume + de la télécommande du téléviseur.3. VOLUME - : Appuyez sur le bouton Volume - de la barre de son et appuyez sur le bouton Volume - de la télécommande du téléviseur.4. SILENCE : Appuyez simultanément sur les boutons Volume + et Volume - de la barre de son et appuyez sur le bouton Silence de la télécommande du téléviseur.5. MARCHE/ARRÊT : allumez votre barre de son en appuyant sur le bouton Marche/arrêt de la barre de son puis appuyez sur le bouton Marche/arrêt de la télécommande du téléviseur.• Réponse en fréquence : 45 Hz à 20 kHz• Pression sonore max. : 100 dB• La JBL Cinema SB350 inclut des doubles modules de haut-parleurs deux voies gauches et droits, chacun avec deux haut-parleurs pleine gamme de 55 mm (2,25") et un haut-parleur d'aigus à dôme de 32 mm (1,25").• Caisson de graves actif sans l à haut-parleur de 165 mm (6,5") dans un caisson à évent• Puissance totale de l'amplicateur de la Cinema SB350 : 320 W max• Décodage Dolby ® Digital• Une sortie HDMI ™ avec canal de retour audio (ARC, Audio Return Channel)• Connectivité Bluetooth ® • Une entrée audio analogique stéréo• Une entrée numérique optique• Une prise USB pour la mise à jour de logiciel• Dimensions : Barre de son (L x P x H) : 1000 x 62 x 78mm (39,4" x 2,4" x 3,1") Poids : 3,3 kg (7,3 lb) Caisson de graves (L x P x H) : 242 x 242 x 320mm (9,5" x 9,5" x 12,6") Poids : 4,8 kg (10,6 lb)La marque verbale et les logotypes Bluetooth ® sont des marques commerciales déposées et la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par HARMAN International Industries, Incorporated, est sous licence. Les autres marques commerciales et appellations commerciales sont celles de leurs propriétaires respectifs.Fabriqué sous la licence des Dolby Laboratories. Dolby et le symbole du double D sont des marques commerciales de Dolby Laboratories.Les termes HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays.Barre de sonCaisson de graves sans lTélécommandeAccessoires de montage muralCâble optiqueCâble aux analogiqueCâble HDMICâble d'alimentation de la barre de sonCâble d'alimentation du caisson de gravesAssociation du caisson de graves 5 Appuyez sur le bouton d'association du caisson de graves pendant plus de 1 seconde pour associer le caisson de graves à la barre de son.Appuyez sur le bouton d'association au dos de la barre de son pour entrer en mode d'association sans l (la DEL clignote bleue). Connecté
