MODE D'EMPLOI PNL705ES SMEG

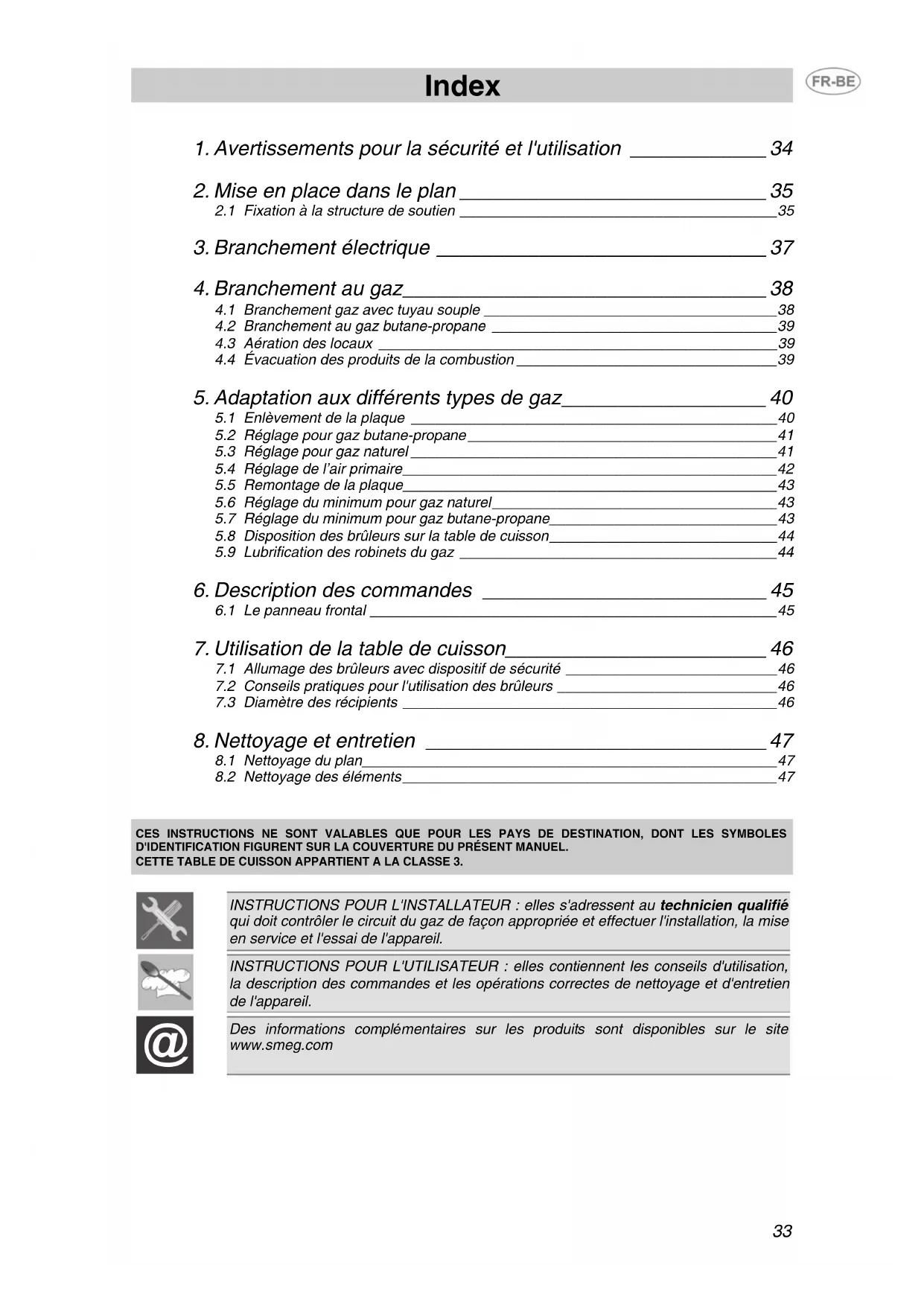

2.1 Fixation à la structure de soutien _______________________________________ 35
3.Branchement électrique _____________________________ 37
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÈ.
NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE.
de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces de
rechange pas d'origine.Instructions pour l'installateur
L'installation est réalisable sur des matériaux divers, tels que maçonnerie, métal, bois
massif et bois revêtu de stratifiés en plastique, pourvu qu'ils soient résistants à la
figure, en maintenant par rapport au bord arrière une distance minimum de 50 mm.
L'appareil peut être juxtaposé à des murs dépassant en hauteur le plan de travail, à
condition de maintenir la distance « X » représentée dans la figure, pour éviter tout
dommages aux murs dû à des surchauffes. S'assurer qu'entre les feux des fourneaux
et une éventuelle étagère située au-dessus à la verticale il existe une distance
minimum de 750 mm. En cas d'installation sur un élément à portes, il est nécessaire
de mettre en place un panneau de séparation sous la table de cuisson. Maintenir une
distance minimum de 10 mm entre le fond de l'appareil et la surface du panneau. En
outre, la surface du panneau, devra être facilement amovible pour permettre l'accès
pour les éventuelles interventions d'assistance technique.
faisant en sorte de le faire adhérer sur toute sa surface avec une légère pression des
mains. En fonction du modèle de table à installer, respecter les dimensions indiquées
dans la figure, en tenant compte du fait que, pour les deux modèles, le côté long avant
doit être au ras de l'orifice. Fixer la table de cuisson au meuble au moyen des étriers A
prévus à cet effet fournis avec l'appareil. Éliminer soigneusement le bord B en
excédent des joints. Les mesures du dessin ci-dessous se rapportent à la distance de
l'orifice au côté interne des joint.
de l'appareil. Cette plaque ne doit jamais être enlevée.
électriques. Vérifier que la ligne d'alimentation est dotée d'une mise à la terre
position facilement accessible et en proximité de l'appareil.
l'exclusion de tout autre type de câble. Ce câble doit être résistant à une tempèrature
maximale de 90°C. Le remplacement du câble doit être effectué par un technicien
spécialisé, qui devra procéder au branchement au réseau suivant les schéma ci-
Le branchement au réseau du gaz peut être effectué avec un tuyau flexible dans le
respect des prescriptions fixées par les normes en vigueur. Afin de faciliter le
raccordement sur les modèles P705 et P64, le raccord A, sur la partie arrière de
l’appareil, est latéralement orientable ; desserrer l'écrou hexagonal B, tourner le
raccord A dans la position voulue et serrer de nouveau l'écrou hexagonal B (sa tenue
contrôler sa bonne tenue en utilisant une solution savonneuse mais jamais une
flamme. Sur les modèles P106, il est impossible de tourner le raccord H.
La table de cuisson est testée au gaz naturel G20/G25 (2E+) à la pression de 20/25
millibars. Pour l’alimentation avec d'autres types de gaz voir le Chapitre « 5.
Adaptation aux différents types de gaz ». Le raccord d'admission du gaz est fileté ½”
gaz externe (ISO 228-1).
tubes n'entrent pas au contact de parties mobiles et ne sont pas écrasés.
4.2 Branchement au gaz butane-propane
Utiliser un régulateur de pression et réaliser le branchement sur la bouteille dans le
respect des prescriptions fixées par les normes en vigueur. S'assurer que la pression
d'alimentation respecte les valeurs indiquées dans le tableau du Chapitre « 5.2
Réglage pour gaz butane-propane ».
4.3 Aération des locaux
pouvoir arriver une quantité d'air égale à celle requise pour la combustion régulière du
gaz et pour le renouvellement d’air du local. Les prises d'admission d'air, protégées
par de grilles, doivent être dimensionnées de la façon appropriée (aux normes en
vigueur) et placées de façon à ne pas être obstruées, même partiellement.
Le local devra être aéré en permanence de façon appropriée pour éliminer la chaleur
et l'humidité produites par la cuisson. En particulier, après une utilisation prolongée, il
est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse des ventilateurs éventuels.
4.4 Évacuation des produits de la combustion
forcée. Un système d'aspiration efficace nécessite une conception soigneuse par un
spécialiste, en respectant les positions et les distances indiquées par les normes. Au
terme de l’intervention, l'installateur devra délivrer le certificat de conformité.Instructions pour l'installateur
millibars. En cas d'utilisation avec d'autres types de gaz, remplacer les injecteurs et
régler l'air primaire. Pour le remplacement des injecteurs et le réglage des brûleurs, il
faut enlever le table de la façon décrite au paragraphe suivant.
5.1 Enlèvement de la plaque
Enlever tous les éléments du brûleur en respectant l'ordre indiqué dans la figure :
• ôter toutes les manettes (1) en les tirant vers le haut ;
• enlever les grilles (2) en tirant vers le haut l'un des deux rayons horizontaux ;
• ôter les chapeaux (3) et les couronnes (4) ;
• au moyen de la clef A fournie avec l'appareil, ouvrir les fermetures à baïonnette
des anneaux brûleurs en s'appuyant sur les guides B ;
• après avoir procédé à l'enlèvement de tous les éléments décrits ci-dessus,
soulever la plaque pour accéder aux brûleurs et aux robinets du gaz.Instructions pour l'installateur
indications fournies dans les tableaux de
référence, au type de gaz à utiliser. Le couple de
vissage de l'injecteur ne doit pas dépasser 3 Nm.
Régler l'air en faisant glisser le régulateur D
jusqu'à obtenir la distance « X » indiquée dans le
tableau au paragraphe « 5.4 Réglage de l’air
millibars. Pour ramener l'appareil à la condition de fonctionnement pour ce type de
gaz, effectuer les opérations décrites au paragraphe « 5.2 Réglage pour gaz butane-
propane » en choisissant toutefois les injecteurs et en réglant l'air primaire pour le gaz
naturel, comme indiqué dans le tableau suivant et au paragraphe « 5.4 Réglage de l’air
sur le brûleur : l’air est correctement réglé.Instructions pour l'installateur
« 5.1 Enlèvement de la plaque ».
sont pas serrés à fond, les zones d'interruption de flamme des couronnes ne
correspondent pas aux rayons des grilles.
Mettre en place les grilles en ayant soin de faire en sorte que
les pointes correspondent à leurs logements respectifs sur la
table, puis appuyer en faisant pression avec la paume de la
main jusqu'à obtenir le déclic de blocage.
5.6 Réglage du minimum pour gaz naturel
Remettre en place les éléments sur le brûleur et
placer les manettes sur les tiges des robinets.
Allumer le brûleur et l'amener sur la position de
(selon les modèles), jusqu'à obtenir une flamme
de la position de maximum à celle de minimum, la
flamme ne devra pas s'éteindre).
5.7 Réglage du minimum pour gaz butane-propane
Pour le réglage du minimum avec le gaz butane-propane, il faut visser complètement
dans le sens des aiguilles d'une montre la vis logée à l'intérieur ou à côté de la tige du
robinet (selon les modèles).
Les diamètres des by-pass pour chaque brûleur sont indiqués dans le tableau « 5.2
Réglage pour gaz butane-propane ».
dans le sachet des injecteurs fournis avec l’appareil.
résidus déposés dans les trous. Si le problème persiste, même après ce nettoyage,
contacter un centre d’assistance autorisé.
Cette opération devra être effectuée par un technicien spécialisé.Instructions pour l'utilisateur
Pour régler la flamme, tourner la manette dans la plage située entre le
maximum et le minimum .
L'extinction du brûleur se fait en ramenant la manette en position .
Les axes A des couronnes doivent s'insérer dans les
logements B des anneaux brûleurs et les axes C des grilles
doivent être bloqués dans les logements correspondants sur
7.1 Allumage des brûleurs avec dispositif de sécurité
En regard de chaque manette est indiqué le brûleur qui y est associé (l'exemple ci-
contre correspond au brûleur avant gauche).
L'appareil est doté d'allumage électronique. Il suffit d'enfoncer la manette tout en le
tournant dans le sens inverse de celui des aiguilles d'une montre sur le symbole de
flamme minimum , jusqu'à ce que le brûleur s'allume. Enfoncer la manette pendant
environ 2 secondes pour maintenir la flamme allumée et pour activer le dispositif de
sécurité. Lorsque l'on relâche la manette, le brûleur peut s'éteindre. Dans ce cas,
répéter l'opération en maintenant enfoncée la manette plus longtemps.
consommation minimum de gaz, utiliser des récipients à fond plat et
régulier dotés de couvercle et proportionnés aux dimensions du
brûleur (voir paragraphe « 7.3 Diamètre des récipients »).
Pour éviter de brûler ou d'abîmer le plan supérieur pendant la
l'intérieur du périmètre de la table de cuisson et doivent se trouver à
une distance minimum de 3-4 cm des manettes.
7.3 Diamètre des récipients
Ne pas utiliser de produits de nettoyage à base de chlore, d’ammoniaque ou
Mode d'emploi : verser le produit sur un chiffon humide et passer sur la surface, rincer
soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois.
8.1.2 Taches de nourriture ou résidus
Utiliser les détergents normaux pour l'acier, non abrasifs, au moyen d'éponges
anti-rayures et éventuellement d'ustensiles en bois ou en plastique.
Rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de
les mêmes modalités que la table.
8.2.2 Les grilles et les chapeaux (traitement EVERSHINE)
températures. Pour un nettoyage optimal sans endommager le traitement, procéder
veillant à ce que les pivots C correspondent aux logements respectifs sur le plan ;
ensuite, enfoncer en exerçant une pression jusqu'au déclic du blocage.
Les couronnes sont amovibles. Laver à l'eau chaude et au détersif non abrasif en
ayant soin d'enlever toutes les incrustations. Les remettre en place en s'assurant
qu'elles sont parfaitement sèches et insérées correctement dans leurs logements (voir
chapitre « 7. Utilisation de la table e cuisson »).
Pour un bon fonctionnement de la table de cuisson, les bougies d'allumage et les
