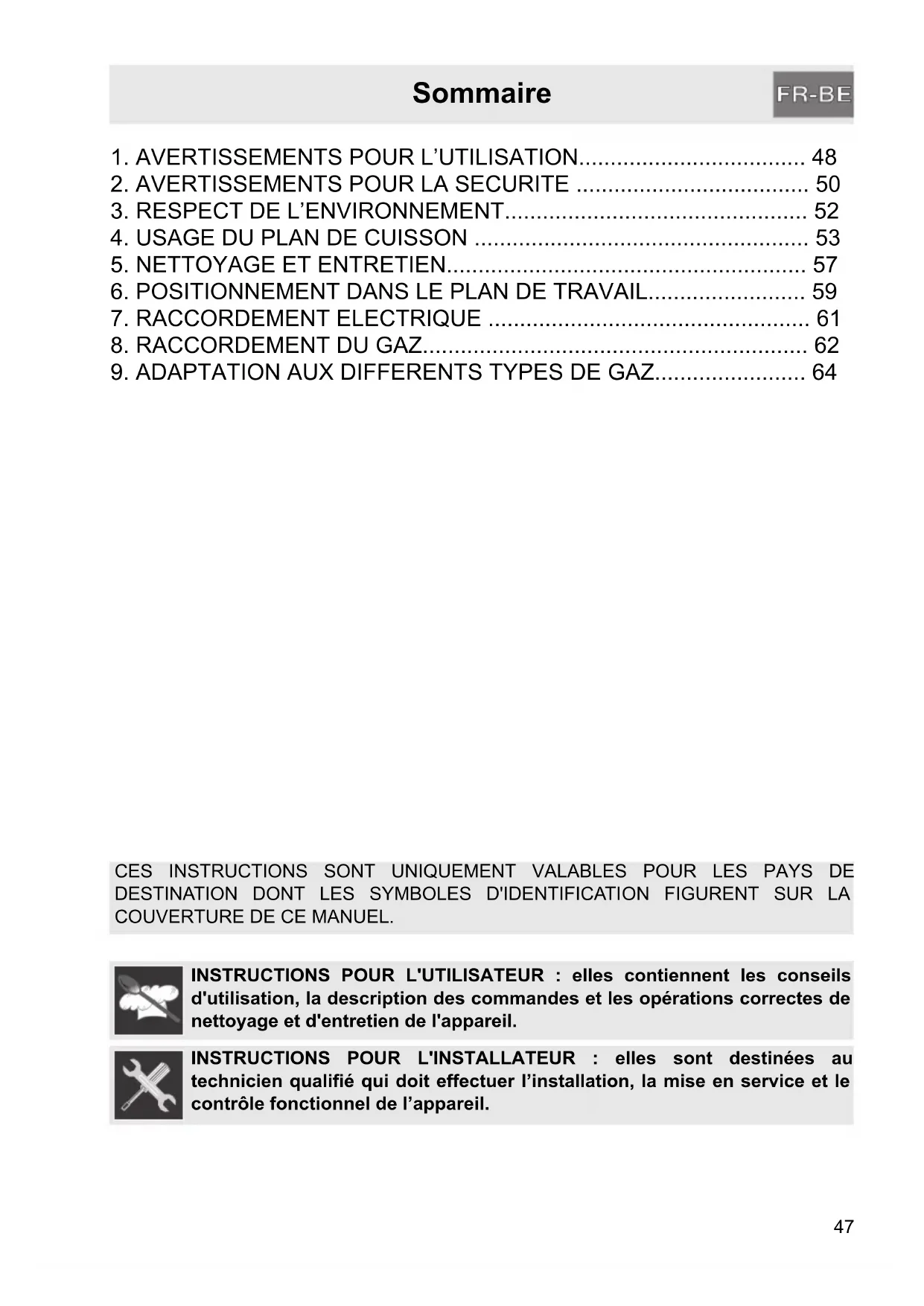

MODE D'EMPLOI SR864AGH9 SMEG
d'utilisation, la description des commandes et les opérations correctes de
nettoyage et d'entretien de l'appareil.
INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au
technicien qualifié qui doit effectuer l’installation, la mise en service et le
contrôle fonctionnel de l’appareil.
1. AVERTISSEMENTS POUR L’UTILISATION 48
Le fabricant décline toute responsabilité en cas de dommages subis par les
personnes et les choses, dus au non respect des prescriptions susmentionnées ou
découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de
pièces détachées non originales.Avertissements pour l’élimination
la réduction de l'utilisation de substances dangereuses dans les appareils
électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de
la poubelle barrée appliqué sur l'appareillage indique que le produit doit être
collecté séparément des autres déchets, à la fin de sa vie utile. L’utilisateur
devra donc confier l'appareillage destiné à la mise au rebut aux centres de
collecte sélective des déchets électriques et électroniques, ou le remettre au
revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un
contre un. La collecte sélective adéquate pour l'envoi successif de l'appareillage
mis au rebut vers le recyclage, le traitement et l'élimination écologiquement
compatible, contribue à éviter les effets négatifs possibles sur l'environnement
et sur la santé et favorise le recyclage des matériaux qui le composent.
L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de
sanctions administratives.
donc compatibles avec l’environnement et recyclables. Nous vous remercions
de collaborer en procédant à une élimination correcte de l’emballage. Informez-
vous auprès de votre revendeur ou auprès des organisations locales
compétentes pour connaître l'adresse des centres de collecte, recyclage,
élimination des déchets.
N’abandonnez pas l’emballage ni des parties de ce dernier et ne le laissez
jamais sans surveillance. Ces derniers peuvent représenter un danger
d'asphyxie pour les enfants, notamment les sachets en plastique.
Il est nécessaire également de mettre à la décharge correctement votre ancien
Avant de jeter votre appareil, il est important de démonter les portes et de
laisser les plaques dans leur position d'utilisation, pour éviter que les enfants,
par jeu, ne puissent s'enfermer à l'intérieur. Il est également nécessaire de
couper le câble d'alimentation électrique et de le retirer avec la fiche.Instructions pour l'utilisateur
pour les petits récipients.
4.1 Allumage des brûleurs
Les commandes sont facilitées par des indicateurs en relief : en effet, un trait
part de chaque manette, le reliant au brûleur correspondant. La position de
réglage est indiquée par le bout allongé de la manette ou par le repère figurant
(Uniquement sur les modèles prévus)
Le brûleur à double couronne, commandé par deux manettes, est indiqué par
deux traits : un trait long concernant le petit brûleur central et un trait court
concernant le brûleur externe.
Le brûleur à double couronne est formé d'un brûleur auxiliaire et d'un brûleur
rapide; il est commandé par deux manettes qui permettent d'utiliser les deux
feux ensemble ou séparément, selon les exigences.
L'appareil est équipé d'un allumage électronique. Il suffit d'enfoncer et de
tourner simultanément la manette dans le sens inverse des aiguilles d'une
montre jusqu'au symbole de la flamme minimale, jusqu'à ce que le brûleur
s'allume. Maintenez la manette enfoncée pendant environ 2 secondes pour
laisser la flamme allumée et activer le dispositif de sécurité. Le brûleur peut
s'éteindre lorsque l'on relâche la manette. Le cas échéant, répétez l'opération
en maintenant plus longuement la manette enfoncée.
Si les brûleurs s'éteignent involontairement, après un intervalle d'environ 20
secondes, un dispositif de sécurité interviendra pour bloquer la sortie du gaz,
même si le robinet est ouvert.Instructions pour l'utilisateur
4.2 Conseils pratiques pour l'utilisation des brûleurs
consommation de gaz minimale, utilisez des récipients à
fond plat et régulier munis d'un couvercle et de
dimensions adaptées au brûleur (voir paragraphe “4.3
de cuisson pour éviter de se brûler ou d'endommager le
plan ou le couvercle en verre (uniquement sur les modèles
prévus) et doivent rester à une distance minimale de 3-4
4.3 Diamètre des récipients
(*) Brûleur Ø mini et maxi (en cm)
4.4 Utilisation du grille-viande
Si l’on veut utiliser un grille-viande, tenir compte de ce qui suit :
• laisser une distance de 160 mm entre la paroi latérale et le bord du grille-
• faire attention que les flammes des brûleurs ne sortent pas du bord du grille-
minimum. Ne jamais dépasser les 45 minutes d’utilisation.Instructions pour l'utilisateur
un commutateur et on les allume en tournant la
manette dans la position voulue.
Les commandes sont facilitées par des indicateurs en relief : en effet, un trait
part de chaque manette, le reliant à la plaque électrique correspondante. La
position de réglage est indiquée par le bout allongé de la manette ou par le
repère figurant sur celui-ci. Un témoin situé sur le bandeau avant indique que la
4.5.2 Comment utiliser les plaques électriques
Les plaques offrent l'avantage d'une cuisson ultrarapide.
2 Doux Pour réchauffer de petites quantités de liquide.
d'ébullition ou à peine en dessous.
délicates et de poisson.
longtemps, il est nécessaire, afin d'éliminer l'éventuelle
humidité absorbée par la pâte isolante, de la sécher en
mettant la plaque pendant 30 minutes sur la position 1
Pour une utilisation correcte penser à :
• Allumer la plaque uniquement après avoir placé la casserole sur cette
• Essuyer le fond de la casserole avant de la poser sur la plaque.
• Pendant la cuisson d'aliments à l'huile et à la graisse, facilement
inflammables, l'utilisateur ne doit pas s'éloigner de l'appareil.
• Même après l'utilisation, les plaques resteront chaudes pendant longtemps :
immédiatement l'appareil du secteur et contacter le centre après-vente
agréé le plus proche.Instructions pour l'utilisateur
Mode d’emploi : versez le produit sur un chiffon humide et passez-le sur la
surface, rincez soigneusement et essuyez avec un chiffon doux ou en
En cas de saleté normale, sur les tâches de calcaire et les auréoles, il
est conseillé d'utiliser Crema Inox appliquée à l'aide d'un chiffon en
microfibre. En cas de saleté résistante et carbonisée, utilisez
Puliforno appliqué sur un chiffon en microfibre.
Rincez soigneusement et séchez avec un chiffon doux ou en
microfibre.Instructions pour l'utilisateur
sont extractibles pour faciliter le nettoyage ; lavez-les à
l'eau chaude et avecun détergent non abrasif en
veillant à éliminer toute incrustation et attendez qu'ils
soient parfaitement secs.
acier inox prennent une couleur brunâtre à cause de la température élevée. Les
nettoyer avec une éponge abrasive fine ou des produits similaires que l’on
trouve facilement dans le commerce. Repasser ensuite
avec une pâte spéciale pour redonner de l’éclat à l’acier. S’adresser à un
technicien agréé de zone qui conseillera des produits de type professionnel
pour le nettoyage et l’entretien des appareils électroménagers.
5.2.1 Les bougies et les dispositifs de sécurité
Pour un bon fonctionnement, les bougies d'allumage et les dispositifs de
sécurité doivent toujours être bien propres.
Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon
surface soit toujours propre et brillante, la plaque électrique doit être traitée au
moyen des produits prévus à cet effet présents dans le commerce. Cette
opération nécessaire évite l'éventuelle oxydation (rouille).
s'effectue à l'eau tiède sans utiliser de chiffons rugueux ou de matières
abrasives. Pour faciliter le nettoyage à l'arrière du plan de cuisson, il est
possible de démonter le couvercle en le soulevant vers le haut.
Après l'avoir nettoyé, remettre le couvercle et s'assurer qu'il est bien en place.
Avant d'ouvrir le couvercle, l'essuyer pour éliminer toute coulure.
Eviter de fermer le couvercle quand les brûleurs ou la plaque électrique
sont allumés ou encore chauds.Instructions pour l'installateur
L'installation est réalisable sur des matériaux divers, tels que maçonnerie,
métal, bois massif et bois revêtu de stratifiés en plastique, pourvu qu'ils soient
résistants à la chaleur (T 90°C).
6.1 Fixation à la structure de support
Pratiquer une ouverture dans le top du meuble avec les dimensions indiquées
dans la figure, en maintenant une distance minimale de 50 mm du bord.
Cet appareil peut être mis contre un mur qui dépasse en hauteur le plan de
travail, à condition de maintenir la distance « X » illustrée dans la figure, pour
éviter un éventuel échauffement et les dégats que ce dernier occasionnerait.
S'assurer qu'il existe une distance minimale de 750 mm entre les feux du plan
de cuisson et une éventuelle étagère placée au-dessus.
* : cette cote (150) représente la distance à maintenir si votre appareil est équipé d'un brûleur
“Double couronne” d'une portée de 4,95 kW.
essayant de le faire adhérer sur toute la surface par une légère pression des
mains. Selon le modèle du plan de cuisson à installer, veuillez vous référer aux
dimensions indiquées sur la figure en gardant à l'esprit que our les deux
modèles les côtés antérieur et postérieur doivent se trouver au ras du trou.
Fixez le plan de cuisson à la structure à l'aide des étriers spéciaux A fournis.
Rognez soigneusement le bord B qui dépasse du joint.
Les dimensions du dessin suivant sont les dimensions du trou jusqu'au côté
interne du joint.Instructions pour l'installateur
minimum de 10 mm entre le fond de l’appareil et la surface du panneau qui
devra être facilement extractible pour permettre une accessibilité adéquate aux
interventions éventuelles d’assistance technique.
carter de l'appareil. Cette plaque ne doit jamais être enlevée.
La fiche reliée au câble d'alimentation et la prise correspondante devront être du
même type et conformes aux normes en vigueur sur les installations
électriques. Vérifier que la ligne d'alimentation est munie d'une mise à la terre
four encastré en dessous.
Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption
omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3
mm, situé dans une position facilement accessible ou à proximité de l'appareil.
Éviter l'utilisation d'adaptateurs ou shunts.
nouveau câble ne devra pas être inférieure
à 0,75 mm2 (câble de 3 x 0,75), en tenant
compte du fait que l'extrémité à raccorder à
l'appareil devra posséder un fil de terre
(jaune-vert) plus long d'au moins 20 mm.
technicien spécialisé qui devra effectuer le branchement au réseau selon le
Le fabricant décline toute responsabilité touchant les dommages subis par
personnes et choses, découlant du non respect des prescriptions ci-dessus ou
dérivant de l’altération même d’une seule pièce de l’appareil.Instructions pour l'installateur
de bâtiments d'habitation et de leur dépendances.
• Norme DTUP 45-204 : Installations de gaz (anciennement DTU n° 61-1 -
Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).
Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en
cuivre ou avec un tuyau flexible en acier à paroi continue et conformément
aux prescriptions de la norme en vigueur.
Pour faciliter le raccordement, le raccord A à l'arrière de l'appareil est orientable
latéralement ; desserrez l'écrou à six pans creux B, tournez le raccord A dans la
position souhaitée et serrez de nouveau l'écrou à six pans creux B (son
Ce plan de cuisson est réglé pour le gaz méthane G20/G25 (2E+) à la pression
de 20/25 mbar. Pour l'alimentation avec d'autres types de gaz, voir le chapitre
"9. ADAPTATION AUX DIFFERENTS TYPES DE GAZ". Le raccord d'entrée du
gaz est fileté ½” gaz externe (ISO 228-1).
être réalisé de manière à ne provoquer aucun type
de contraintes sur l'appareil.
Le raccordement peut être réalisé en utilisant le
groupe adaptateur D avec un bicône, en interposant
toujours le joint C fourni.
Raccordement avec un tuyau flexible en acier :
utilisez uniquement des tuyaux en acier inoxydable à
paroi continue conformes à la norme en vigueur, en
interposant toujours le joint C fourni, entre le raccord
A et le tuyau flexible E.Instructions pour l'installateur
que la longueur de la conduite ne dépasse pas les 2 mètres d'extension
maximale ; assurez-vous que les tuyaux ne sont pas au contact des parties
conformément aux prescriptions établies par les normes en vigueur.
S'assurer que la pression d'alimentation respecte celle indiquée dans le tableau
figurant au paragraphe « 3.2 Tableaux des caractéristiques des brûleurs et
conformément aux normes en vigueur. La pièce où l'appareil est installé doit
assurer la présence d'une quantité d'air suffisante pour la combustion régulière
du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par
des grilles, doivent être dimensionnées de façon appropriée (aux normes en
vigueur) et placées de façon à ne pas être obstruées, même partiellement.
Le local devra être constamment aéré pour éliminer la chaleur et l'humidité
produites par les cuissons : en particulier, après un usage prolongé, on
recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels
reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une
aspiration forcée. Un système d'aspiration efficient doit être minutieusement
conçu par un spécialiste habilité, en respectant les positions et les distances
indiquées par les normes. À la fin de l’intervention, l'installateur devra délivrer
un certificat de conformité.Instructions pour l'installateur
de 20/25 mbar. En cas d'utilisation d'un autre type de gaz, il faut remplacer les
injecteurs des brûleurs puis régler l'air primaire.
9.1 Démontage du plan
1 Enlever tous les manettes, les grilles, les chapeaux et les couronnes ;
2 enlever les vis et les écrous A qui fixent les supports des brûleurs ;
3 soulever la table de son logement ;
4 remplacer les injecteurs des brûleurs selon le tableau du gaz de référence ;
5 régler l’air primaire de la façon décrite au paragraphe “9.4 Réglage de l'air
primaire”.Instructions pour l'installateur
suivant les indications figurant dans les tableaux de référence concernant le gaz
à utiliser. Le couple de vissage de l'injecteur ne doit pas dépasser 3 Nm.
Ramener le support B dans la position initiale, de façon à couvrir parfaitement
place les sceaux en cire ou matériau équivalent.
de 20/25 mbar. Pour ramener l'appareil à la condition de fonctionnement avec
ce type de gaz, effectuez les opérations décrites au paragraphe “9.2 Réglage
du gaz liquide” mais en choisissant les injecteurs et en réglant l'air primaire pour
le méthane, d'après le tableau suivant et le paragraphe "9.4 Réglage de l'air
Repositionnez les éléments sur le brûleur et
enfilez les manettes sur les tiges des robinets.
Allumez le brûleur et tournez-le au minimum.
Retirez de nouveau la manette et agissez sur
la vis de réglage située à l'intérieur ou à côté
de la tige du robinet (selon les modèles),
jusqu'à l'obtention d'une flamme minimum
rapidement du maximum au minimum, la
flamme ne doit pas s'éteindre).
9.5.2 Réglage du minimum pour le gaz liquide
Pour le réglage du minimum avec du gaz liquide, visser complètement en sens
horaire la vis logée à l'intérieur et à côté de la tige du robinet (selon les
Les diamètres des by-pass de chaque brûleur sont décrits dans le tableau “9.2
Après avoir effectué le réglage avec un gaz différent du gaz d'essai, remplacer
l'étiquette apposée sur le carter par celle qui correspond au nouveau gaz utilisé.
L'étiquette se trouve dans le sachet avec les injecteurs fournis avec l'appareil.Instructions pour l'installateur
9.6 Disposition des brûleurs sur le plan de cuisson
bloquent. Les nettoyer à l'intérieur et en remplacer la graisse lubrifiante.
Notice Facile
