MODE D'EMPLOI 1030 TIPTEL
Manuel d'utilisation

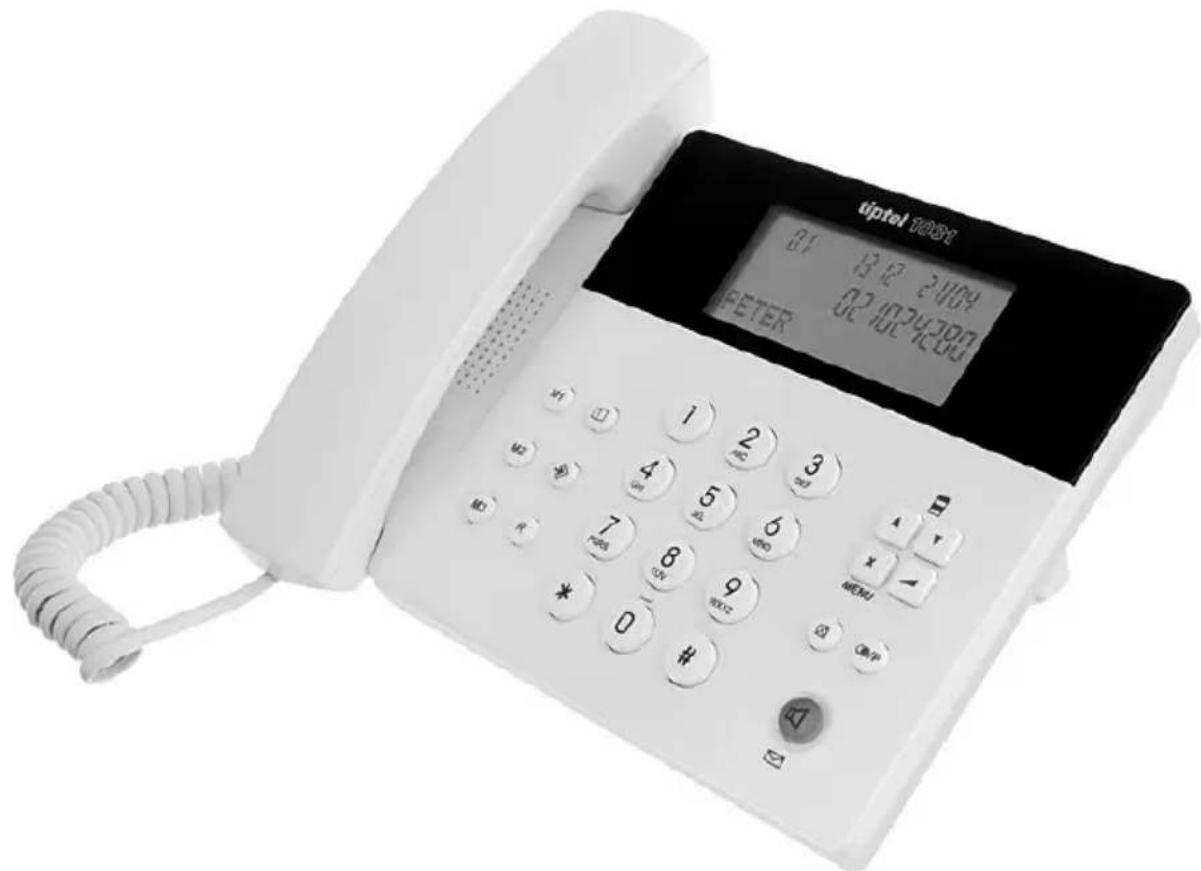

Poste téléphonique analogique avec mode mains-libres et réseau téléphonique
tiptel 1030 tiptel 1031
tiptel
Table des matieres
Table des matieres 3
Consignes de sécurité 5
C a r c t a r i s t i q u e s d e l l a p p a r e i l 6
Contenu du kit. 6
Touches de commande 7
Installation 9
Configuration des fonctions 10
Choisir la langue 10
Régler le contraste 10
Régler l'année, la date et l'heure 10
Prefixed'acces(accesa la ligne reseau) 10
Choisir la melodie de la sonnerie 11
Régler le volume de la sonnerie 11
Régler la durée du flashing 11
Régler la durée de la pause 11
Choisir le mode Fréquence vocale (DTMF) ou Impulsion 12
Utilisation 13
Effectuer un appel 13
Répondre à un appel 13
Mettrefa un appel 13
Activer ou désactiver le mode mains-libres 13
Utilisation avec micro-casque 13
Mode secret (microphone coupé) 13
Flash (touche R) / Transfert d'appeL 14
Pre-numérotation 14
Pause 14
14
Numérotation abrégée 14
Listedesappelants (appels reçus) 15
Répertoire téléphonique 16
Rétablir la configuration initiale de l'appareil 17
Configuration initiale de l'appareil 17
Annexe 18
Données techniques 18
Coupure d'alimentation 18
En cas de probleme 19
Garantie 20
Garantie volontaire 20
Déclaration de conformité 20
Mise au rebut 20
Consignes de sécurité
Lors du montage, du raccordement et de l'utilisation du téléphone, respecter impératifement les consignes suivantes :
- Brancher les cables de raccordement uniquement aux prises premues à cet effet.
- Poser le cable de raccordement de manière à éviter tout risque d'accident. Les cables raccordés ne doivent pas subir de contrainte mécanique excessive.
- Éloigner l'appareil de sources de perturbations électriques.
- Ne raccorder que des accessoires autorisés pour cet apparéil.
- Ne jamais ouvrir soi-même l'appareil. Ne pas toucher les contacts avec des objets pointus ou métalliques.
- Nettoyer l'appareil uniquement avec un chiffon doux et humide. Ne pas utiliser de produits chimiques ou abrasifs.
- Protéger l'appareil de l'humidité, de la poussière, des liquides et de la vapeur.
- Ne pas utiliser l'appareil dans des endroits directement exposés aux rayons du soleil.
- Ne pas utiliser l'appareil dans des atmosphères explosibles.
Utiliser uniquement le cable de raccordement d'origine du téléphone.
de l'appareil
Poste téléphonique avec haut-parleur pour usage professionnel
- Écran à cristaux liquides affichtant les numérios de téléphone, la date et l'heure
- Mains-libres (transmission bidirectionnelle à l'alternat-semi-duplex)
- Signalisation de message en attente (FSK)
- Listedesappelantsde60numeros
- Affichage des 16 derniers numéroes appelés et recomposition automatique
- Affichage du numero appelant CLIP (FSK/DTMF)
- Répertoire téléphonique avec 135 entrées
- Fonction de rappel automatique
- Réglage du contraste de l'écran
- Fonction de transfert (touche R pour utilisation avec un autocommutateur)
Mode secret
16 méliodies de sonnerie au choix
- Pause réglable sur une durée de 1,2/2,4/3,6 sec. (pour'utilisation avec un automutateur)
Durée de flashing régiable : 100 ms, 200 ms, 300 ms, 400 ms, 600 ms, 900 ms
- Accepte les deux modes de composition : à impulsion et à fréquence vocale (DTMF)
- Touche de recomposition
Volume: 8 niveaux réglables pour le mode mains-libres et la sonnerie 4 niveaux réglables pour le combiné
Contenu du kit
- Poste téléphonique avec cordon spirale et combiné
Cable de raccordement téléphonique - Adaptateurs pour prise téléphonique (uniquement pour certaines versions locales)
- Manuel d'utilisation

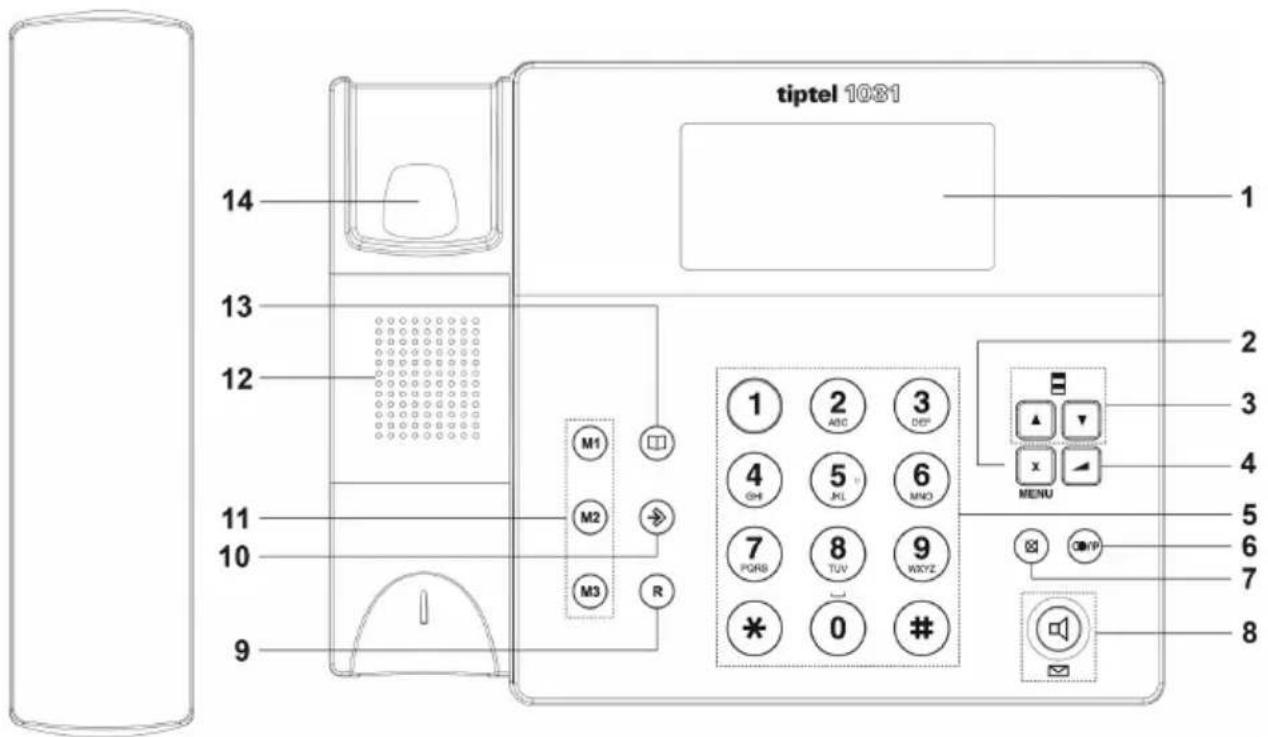

Touches de commande
1 Écran à cristaux liquides
Affiche le numero de téléphone, la date et l'heure et d'autres informations.
2 X/MENU
a. Appuyez sur cette touche pour supprimer ou modifier des entrées du repertoire téléphonique et les mémoires de numération abrogée.
b. Appuyez au moins 3 sec. sur cette touche pour acceder aux réglages principaux.
c. Dans le menu de réglages principaux, appuyez sur cette touche pour saisir et valider les données.
3 ▲
Pour consulter la liste des appeals entrants, Sélectionner et faire défiler les options de réglage.
4 a. En mode raccroché, appuyez sur cette touche au moinspendant 3
seconds, pour modifier le volume de la sonnerie.
b. En mode mains-libres, appuyez sur cette touche pour régler le volume du haut-parleur.
c. En mode décroché, appuyez sur cette touche pour régler le volume du combiné.
Le volume peut etre modifie au moyen des touches
5 0-9,*, # a. Touches de numérotation.
b. Servent également à la saisie alphanumeric des entrées du repertoire, 0 pour insérer un espace, * pour les symboles.
6 C/O/P
a. En mode raccroché, appuyez sur cette touche pour consulter les numeros des derniers appeals émis.
b. En mode décroché, appuyez sur cette touche pour rappeler automatiquement le dernier numéro composé.
c. Appuyez sur cette touche pour insérer une pause de 1,2 / 2,4 ou 3,6 sec. pendant la modification d'une entrée du repertoire ou la prénumération.
7 Appuyez sur cette touche pour passer en mode secret (coupure du micro).
8 a. appuyez sur cette touche pour activer la numérotation mains-libres et parler sans décrocher le combiné.
b. Levoyant s'allume des que I'appareil estutilise (decroche).
c. Levoyant s'allume a chaque appel.
d. Levoyant clignote lorsquel的进步 reçoit un signal de message en attente.
9 R
a. Pour l'utilisation avec un autocommutateur, touche de transfert d'appels.
b. Sur les lignes téléphoniques publiques : active les fonctions de la ligne publique.
10 Appr.
yez sur cette touche pour enregistrer des numérores de téléphone dans des mémoires de numérotation abrégée.
11 M1-M3 Mémoires de numérotation abrégée
Possibilité d'enregistrer des numérios de téléphone pour une numérotation abrégée.
12 Haut-parleur Pour le mode mains-libres et pour la sonnerie.
13 Appuyez sur cette touche pour acceder au repertoire téléphonique.
14 Crochet A enfencer pourmettre fina un appel,pourdecrocher ou raccrocher le commutateur combiné.
Installation
- Connectez une extrémité du cordon spirale au port du combiné (15) et l'autre extrémité au port sur la base de l'appareil.
- Raccordez une extrémité du cable plat au port de la ligne (16) du téléphone et l'autre extrémité dans la prise murale.

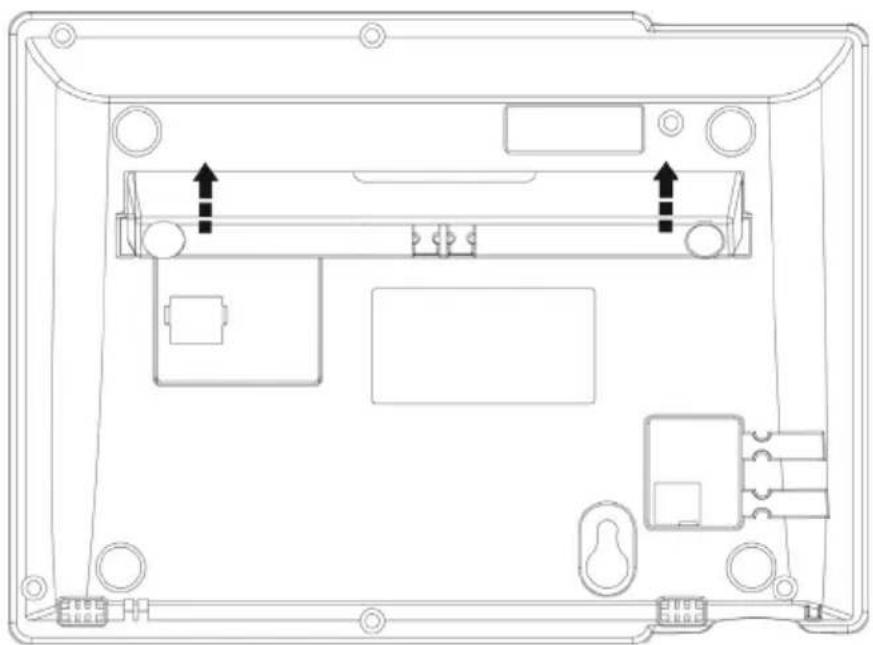

- Pour utiliser le téléphone en position horizontale, montez la base fournie comme illustré. Veillez à ce que la base s'enclenche correctement.
Configuration des fonctions
Chaque fonction peut être configurée via une seule touche. En mode raccroché, appuyez sur X/MENU pendant au moins 3 secondes pour acceder au menu des fonctions. Appuyez à plusieurs reprises sur cette touche X/MENU pour faire défiler une par une les fonctions disponibles. Consultez la liste ci-dessous pour configurer chacune des fonctions. Vous pouvez quitter le menu en décrochant.
Choisir la langue
En mode raccroché, appuyez sur X/MENU pendant 3 secondes pour acceder au menu LANGUES. Appuyez sur à poursir la langue. Appuyez sur X/MENU pour valider le besoin.
Régler le contraste
Après avoir configuré l'option LANGUES, appuyez sur X/MENU pour acceder au menu de réglage CONTRASTE LCD. L'écran affiche CONTRASTE LCD (le réglage par défaut est 3). Appuyez sur ▲ ▼ pour sélectionner le niveau de contraste (1-5). Appuyez sur X/MENU pour valider le choix.
Régler l'année, la date et l'heure
Après avoir configuré l'option CONTRASTE LCD, appuyez sur X/MENU pour acceder au menu ANNEE, DATE et HEURE. Les chiffres de l'année clignotent. Appuyez sur ▲ ▼ pour sélectionnner l'année. Appuyez sur X/MENU pour valider lechioix. Les chiffres du mois clignotent. Appuyez sur ▲ ▼ pour sélectionnner le mois et appuyez sur X/MENU pour valider lechioix. Procedez de la même façon pour régler la date et l'heure (qui peuvent avoir été régliées automatiquement par l'opérateur téléphonique ou l'autocommutateur).
Prefixed'acces(acces à la ligne réseau)
Après avoir configuré l'option ANNEE, DATE ET HEURE, appuyez sur X/MENU pour acceder au menu de réglage PRIXE ACCES. Le premier chiffre clignote. Appuyez sur ▲▼ pour sélectionner le chiffre et appuyez sur X/MENU pour valider la selection. Procedez de la même façon pour poursuivre la sélection des autres chiffres du préfixe.
Lorsque le téléphone fonctionne après un commutateur, il est possible de paramétrer le préfixe d'accès pour la numérorotation d'appels sortants, et une pause sera automatiquement insérée entre le préfixe d'accès et le numéro que vous aurez composé.
Exemple : Si vous définissez 0 comme préfixe d'accès et composez un numéro à partir du repertoire, le número enregistré 0021024280 sera composé comme suit : 0, pause, 021024280 (cf. « Régler la durée de la pause »).
Choisir la mélodie de la sonnerie
Après avoir configuré l'option PRIXE ACCES, appuyez sur X/MENU pour acceder au menu de réglage MELODIES SONNERIE. Appuyez sur ▲▼ pour sélectionner la métodie (1-16) et appuyez sur X/MENU pour valider le besoin.
Régler le volume de la sonnerie
Après avoir configuré l'option MELODIES SONNERIE, appuyez sur X/MENU pour acceder au menu de réglage VOLUME SONNERIE. Appuyez sur ▲▼ pour sélectionner le volume de sonnerie (1-8) et appuyez sur X/MENU pour valider le choix.
Régler la durée du flashing
Après avoir configuré l'option VOLUME SONNERIE, appuyez sur X/MENU pour acceder au menu de réglage DUREE FLASH. Appuyez sur à poursélectionner la durée du flashing (100 ms, 200 ms, 300 ms, 400 ms, 600 ms, 900 ms) et appuyez sur X/MENU pour valider la sélection. Veuillez demander à votre opérateur téléphonique ou à l'installateur de l'autocommutateur (si le téléphone est utilisé derrière un autocommutateur) quel est le bon réglage.
Régler la durée de la pause
Après avoir configuré l'option DUREE FLASH, appuyez sur X/MENU pour acceder au menu de réglage DUREE PAUSE. Appuyez sur ▲ ↓ pour sélectionner la durée de la pause (1,2 s, 2,4 s, 3,6 s) et appuyez sur X/MENU pour valider le besoin.
En cas d'appointer sortant, l'appareil cree une pause de la durée selectionnee après la composition des chiffres memorisés dans PRIXE ACCES (cf. Préfixe d'acces).
Cette fonction sera utilisese selon que vous appuierez sur ou utilisez le repertoire téléphonique.
Choisir le mode Fréquence vocale (DTMF) ou Impulsion
Après avoir configuré l'option DUREE PAUSE, appuyez sur X/MENU pour acceder au menu de réglage du mode de numération : APPELER EN DTMF ou APPELER EN IMP. Appuyez sur ▲▼ pour sélectionner le mode (DTMF ou IMP) et appuyez sur X/MENU pour valider le besoin.
Veuillez demander à votre opérateur téléphonique ou à l'insextallateur de l'autocommutateur (si le téléphone est utilisé après un autocommutateur) quel est le bon réglage. En cours de communication, vous avez la possibilité de passer provisoirement du mode Impulsion au mode DTMF (fréquence vocale) en appuyant sur
Utilisation
Effectuer un appel
Décroche le combiné ou appuyez sur pour obtenir la tonalité et composer le numéro. Utilisez X/MENU pour modifier le numéro. Lorsque le correspondant appelé répond, l'écran affiche automatiquement la durée de l'appeil.
En mode Impulsion, vous avez la possibilité de passer provisoirement en mode DTMF (fréquence vocale) en cours de communication en appuyant sur . Ensuite, tous les numérios seront composés en mode DTMF.
Répondre à un appel
Décroche le combiné ou appuyez sur pour répondre à l'expérience.
Metre fin à un appel
Raccroche le combiné ou appuyez sur pourmettre fin à l'appei.
Activer ou désactiver le mode mains-libres
Pour activer le mode mains-libres :
Appuyez sur puis raccrochez le combiné et parlez via le haut-parleur.
Pour désactiver le mode mains-libres :
Décroche le combiné, la communication se poursuit automatiquement sur le combiné.
Utilisation avec micro-casque
Si vous utilisez un micro-casque connecté, celui-ci remplace le mode mains-libres. Le fonctionnement est identique à celui décrit ci-dessus.
Mode secret (microphone coupé)
En mode conversation, appuyez sur pour rendre l'appel muet. Si vous raccroche le combiné, vous mettrez fin à l'appel.
Pour désactiver le mode secret, appuyez de nouveau sur Le microphone n'est plus coupé.
Flash (touché R) / Transfert d'emploi
Cette fonction est essentiellement utile pour les installations avec autocommutateur. Si le service de signal d'appoint est fourni par votre opérateur téléphonique, cette fonction servira également de signal d'appoint.
a. Appuyez sur R pour obtenir le service de signal d'emploi de votre opérateur.
b. Appuyez sur R pour transférer un appel vers une autre ligne (au sein d'un autocommutateur).
Remarque : Vérifiez la durée du flashing en cas de problème. Les autocommuteurs sont généralement configurés sur 100 ms alors que le réglage des opérateurs peut être 100 ms ou 300 ms. Veuillez demander à votre opérateur téléphonique ou à l'insextallateur de l'autocommutateur quel est le bon réglage.
Pre-numérotation
En mode raccroché, composez le numero de téléphone et decrochez le combiné.
Le numero sera compose automatiquement.
Pause
Appuyez sur / pour insérer la durée de la pause à 1,2/2,4/3,6 secondes (en fonction de la configuration).
Recomposition
En mode raccroché, appuyez sur P pour consulter les 16 derniers numeros composés.
Décroche le combiné ou appuyez sur pour composer le numéro sélectionné.
Numérotaion abrégée
Mémorisation
En mode raccroché, appuyez sur
- Saisissez le numéro de téléphone que vous souhaitez<mémoriser comme numéro abrégé.
- Appuyez sur une touche d'accès direct (M1 à M3) à laquelle vous souhaitez associier ce numéro abrégé.
Numérotation
Décroche le combiné ou appuyez sur Appuyez sur M1 (ou M2 à M3) pour composer automatiquement le numéro de téléphone correspondant au numéro abrégé.
Ou:
En mode raccroché, appuyez sur M1 (ou M2 à M3) pour visualiser le numéro de téléphone correspondant au número abrégé. Appuyez sur pour que le numéro soit composé.
Suppression
- En mode raccroché, appuyez sur M1 (ou M2 à M3) pour visualiser le numéro de téléphone correspondant au número abrégé.
- Appuyez à plusieurs reprises sur X/MENU jusqu'à ce que les différents chiffres soient supprimés (de la fin vers le début).
- Appuyez sur X/MENU pendant 3 secondes pour supprimer le numero complet affché.
Listedesappelants(appelsreçus)
Remarque :
La fonction Présentation du nombre doit être activée par l'opérateur et pouvoir être retransmise par l'autocommutateur.
Consultation
En mode raccroché, appuyez sur pour afficher le numero de l'aggellant et l'heure de son appel.
Suppression
- Lorsque vous consultez les appel entrants, appuyez sur ▲ ▼ pour cher cher l'appel que vous souhaitez supprimer. Faites un appel bref sur X/MENU pour supprimer un seul appel et confirmer.
- Lorsque vous consultez les appel entrants, appuyez sur pour consulter les données d'un appel quelconque. Appuyez sur X/MENU pendant 3 secondes pour supprimer tous les appel.
Rappel du numero
En mode raccroché, appuyez sur à pour selectionner le numéro à rappeler à partir de la liste des appelants. Appuyez sur pour que le numéro soit composé.
Répertoire téléphonique
Enregistrer les entrées du repertoire téléphonique
En mode raccroché, appuyez sur L'écran affiche EDITER ↑ CHERCHER ↓.
- Appuyez sur ▲ ▼ pour activer le mode de saisie. Saisissez le nom.
- Appuyez sur pour acceder à l'écran de saisie des numérios de téléphone et entrez le numéro de téléphone.
- Appuyez sur pour enregistrer l'entrée et saisir un autre nom et numéro de téléphone. Vous pouze enregistrer jusqu'à 135 noms et numérios de téléphone dans le réseau téléphonique. Lorsque vous atteignez la 136ème entrée, l'écran affiche MEM. SATUREE.
Consultation du repertoire téléphonique
- Appuyez sur pour acceder à l'écran du réseau téléphonique. Appuyez sur ▲▼, l'écran affiche « NOM SVP ». Entrez le nom pour consulter le numéro de téléphone.
Appuyez sur pour consulter le repertoire téléphonique. - La recherche par ordre alphabetique est possible. Si vous entrez une dette, vous pouvez consulter les entrées du repertoire dont les noms commencer par cette dette.
Suppression des entrées du réseau téléphonique
En mode de consultation du réseau, appuyez sur X/MENU pendant 3 secondes pour supprimer le nom et le numéro.
Numéroration à partir du repertoire
En mode raccroché, après avoir consulté le repertoire et trouve le numéro que vous souhaitez composer, appuyez sur ou décrochez le combiné pour composer le numéro de téléphone memorisé.
Rétablir la configuration initiale de l'appareil
En mode raccroché, appuyez sur R pendant plus de 8 secondes. Toutes les mémoires (y compris les entrées du réseau téléphonique et tous les réglages sont effacés. La configuration initiale de l'appareil est rétablie après quelques secondes.
Configuration initiale de l'appareil
Niveau de contraste : 4
Mélodies de sonnerie : 9
Volume de la sonnerie: 8
Durée du flashing: 100 ms
Durée de la pause : 3,6 s
Modes de composition : DTMF (fréquence vocale)
Annexe
Données techniques
Volume: 8 niveaux régibles pour le mode mains-libres et la sonnerie
4 niveaux réglibres pour le combiné
Modes de composition: DTMF (fréquence vocale) ou impulsion
Pause réglabe : durée de 1,2/2,4/3,6 sec. (pour utilisation avec un autocommutateur)
Durée du flashing: 100 ms, 200 ms, 300 ms, 400 ms, 600 ms ou 900 ms
Mémoires de
numérotation abrégee: 3
Niveau de contraste: réglage 1 - 5
Affichage du
numéro d'appoint: Mode Dual FSK / DTMF
Nombre de caractères
pour l'affichage
du numero: 20 caractères
Listedelapelants:60numeros
Recomposition 16 derniers numérios appelés
Répertoiré téléphonique : 135 entrées
Température ambiente: 0 - 40^ C
Mains-libres : Transmission bidirectionnelle à l'alternat / semi-duplex
Coupure d'alimentation
En cas de coupure de courant sur le réseau téléphonique, l'horloge interne s'immobilise. Tous les réglages sont cependant conservés, de sorte qu'au rétablissement de l'alimentation, vous retrouviez l'état initial. Vousdezregler à nouveau l'horloge,le cas échéant.
En cas de problème
Si vous telèophone présente des problèmes de fonctionnement, les conseils suivants devraient vous aider à les résoudre :
| Problème Cause possible Action | correctrice/recommendation | |
| Pas d'affichage, pas de tonalité | Pas de contact au niveau du cable de raccordement. | Vérifiez les cables et les connexions par fiches. |
| Affichage trop faible ou trop nombre. | Contraste déréglé. Régler le contraste. | |
| Pas de signalisation d'appoint entrant au niveau du PABX. | Pas de signal d'appoint annocné. Vérifiez la programmation du PABX. | |
| Ronflements ou bruits divers dans le haut-parleur ou le combiné. | Radiations de téléphones sans fil, casques sans fil, moniteurs, etc. par ex. | Changez d'emplacement. |
| L'horloge indique une année incorrecte, mais la date et l'heure sont correctes. | La date et l'heure sont transmises par le réseau téléphonique, mais pas l'année. | Réglez l'année manuellement. |
| Après un appel, l'heure/la date est déréglée. | Voitre PABX a envoyé une heures ou une date erronée. | Réglez l'heure dans votre PABX. |
| Communication défectueuse ou absente lors de la composition par le PABX. | Aucun préfixe de sortie vers le réseau téléphonique public n'est entré. | Entrez le préfixe de sortie. |
| Pas d'affichage du numéro de téléphone lors d'un appel | Le fournisseur ou le PABX ne prend pas en charge la fonction ou la fonction n'est pas autorisée.L'applant a empêché l'émission du numéro de téléphone ou dispose d'un numéro masqué.L'applé s'est produit sur un réseau téléphonique nePNenant pas en charge la transmission des numérios de téléphone. | Informez-vous auprès du fournisseur ou du fabricant du PABX pour savoir si la fonction est envisageable ou si elle doit être autorisée. |
Garantie
Votre interlocuteur pour l'exercice des obligations decoulant de la garantie est le re- vendeur spécialise chez qui vous avez acheté l'appareil.
Les conditions de garantie dépendent de la législation du pays dans lequel l'appareil a été acheté. Notre revendeur peut vous informer sur ce sujet.
Garantie volontaire
Tiptel accorde une garantie valontaire sur l'appareil. Les conditions se trouvent à l'adresse http://www.tiptel.com. Les conditions de garantie valables au moment de l'achat s'appliquent. Une preuve d'achat originale (ticket de caisse, facture) mentionnant le numero de série ou le numero IMEI doit être fournie. Veillez à conserver ces documents.
Déclaration de conformité
Conformément aux exigences européennes, cet apparéil est/agréé pour le raccordement au réseau téléphonique public analogue de tous les états-membres de l'Union française. En raison de différences techniques dans les divers pays, il est impossible d'accorder une garantie illimitée en termes de fonctionnement irréprochable de chaque raccordement téléphonique.
Cet apparéil répond aux exigences de la directive européen concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité. La conformité avec la directive mentionnée ci-dessus est certifiée par le signe CE apposé sur l' apparéil.
Par la presente, nous attestons que l'appareil satisfait toutes les exigences de base des directives européennes.
Vous trouvrez de plus amples détails concernant la déclaration de conformité à l'adresse Internet suivante: http://www.tiptel.com.
Mise au rebut
Emballage: Déposez le carton dans les déchets de papier et le plastique dans les déchets recyclables.
Mise au rebut de l'appareil : Les apparciels électriques usages ne doivent pas être jetés aux ordures menagères. Mettez l'appareil au rebut dans les points de collecte adaptés (parcs de recyclage ou de valorisation). Les informations sur le lieu de mise au rebut sont disponibles auprès de l'administration locale.
Tiptel.com GmbH Business Solutions
Halskestraße 1
40880 Ratingen
Deutschland
