23B - Support écran plat Barkan - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 23B Barkan au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Support mural pour écran plat |
| Marque | Barkan |
| Modèle | 23B |
| Compatibilité diagonale | Jusqu'à 37 pouces (94 cm) |
| Charge maximale | 20 kg (44 lbs) |
| Normes VESA compatibles | 75x75, 100x100, 200x200 mm |
| Mouvements | Rotation, inclinaison, pivotement |
| Inclinaison | Réglable (Easy Tilt) |
| Nivellement | Intégré (Screen Leveling) |
| Gestion des câbles | Oui (Cable Management) |
| Matériau principal | Acier robuste |
| Couleur | Noir |
| Types de mur | Bois, béton, placoplâtre |

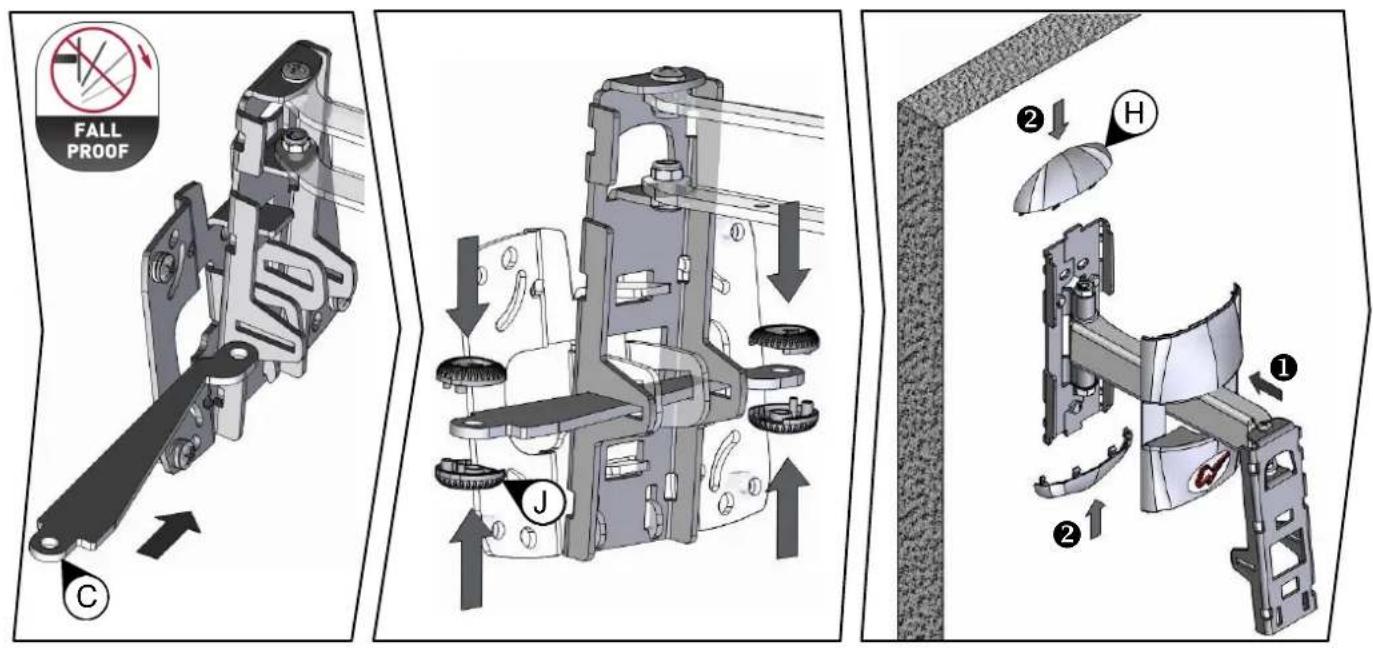

| Sécurité | Test de sécurité et dispositif anti-chute (Fall Proof) |
| Installation | Guide d'installation inclus avec repères de perçage |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées | Disponibles sur demande auprès du fabricant |
| Garantie | Consulter le revendeur ou la notice |
FOIRE AUX QUESTIONS - 23B Barkan
Comment installer le support Barkan 23B ?

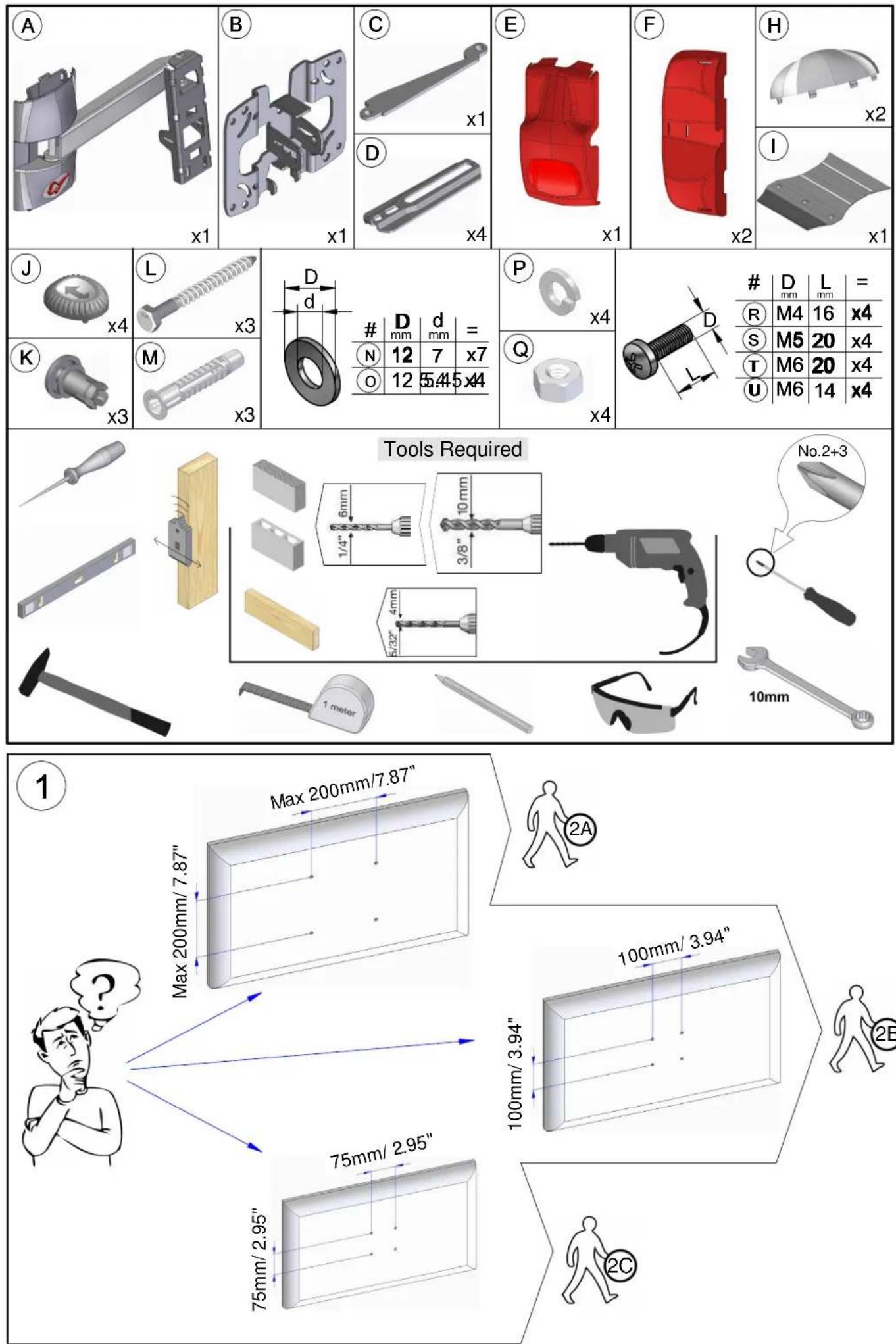

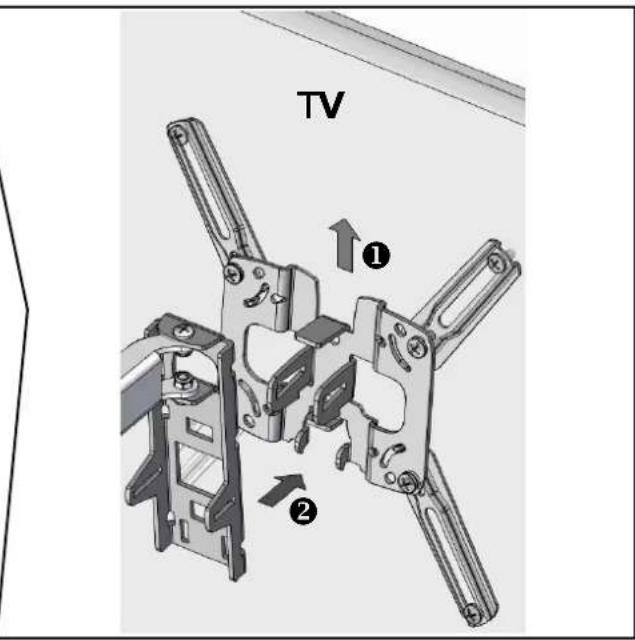

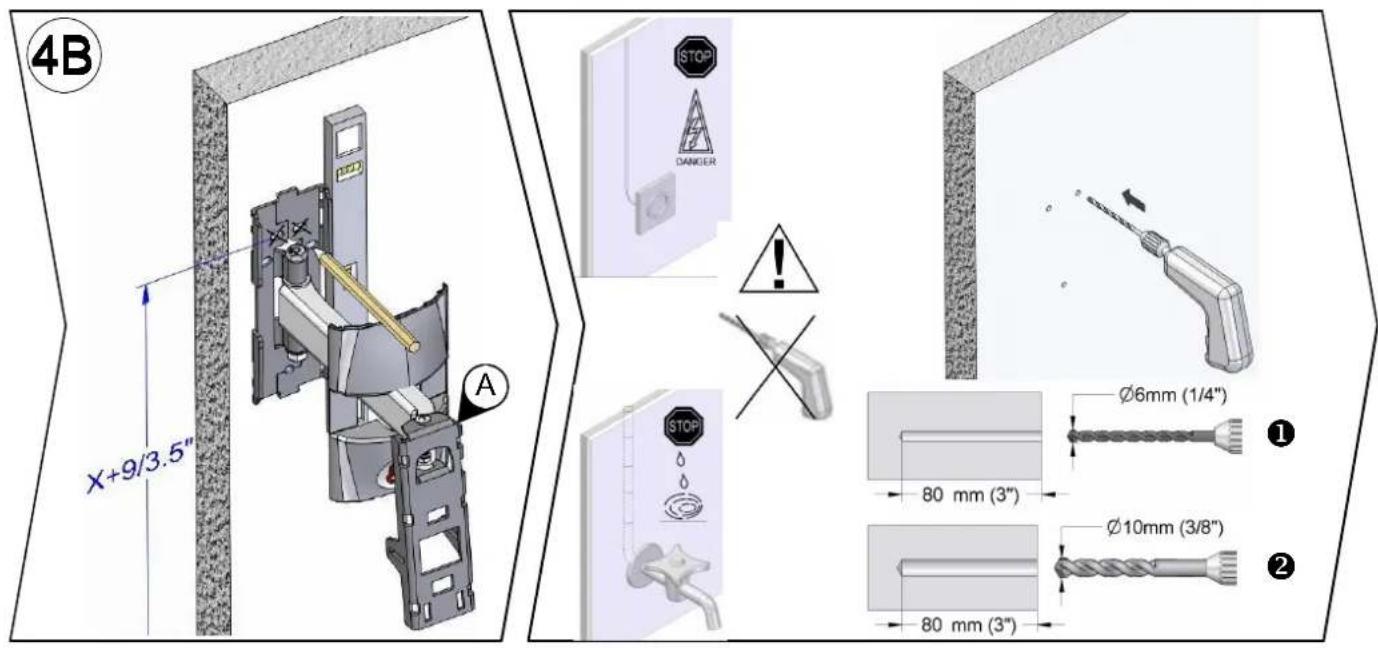

Suivez les étapes de la notice : fixez la plaque murale au mur avec les chevilles adaptées à votre type de mur (béton, bois ou placoplâtre). Utilisez les repères fournis pour percer. Fixez ensuite les supports VESA à l’arrière de l’écran, puis accrochez l’écran sur la plaque murale. Serrez les vis de sécurité pour verrouiller l’ensemble.
Quel poids maximum peut supporter ce support ?
Le poids maximal recommandé est de 20 kg (44 lbs). Ne dépassez jamais cette limite pour éviter tout risque de chute.
Quelles sont les normes VESA compatibles ?

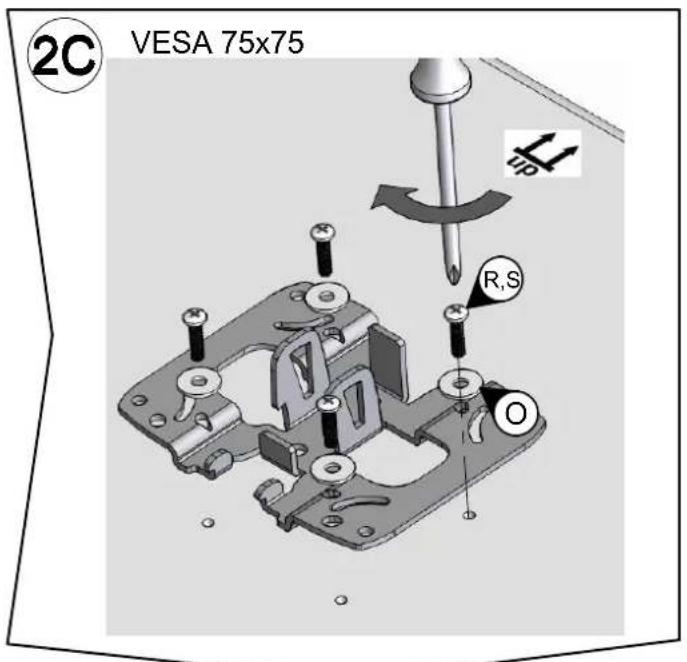

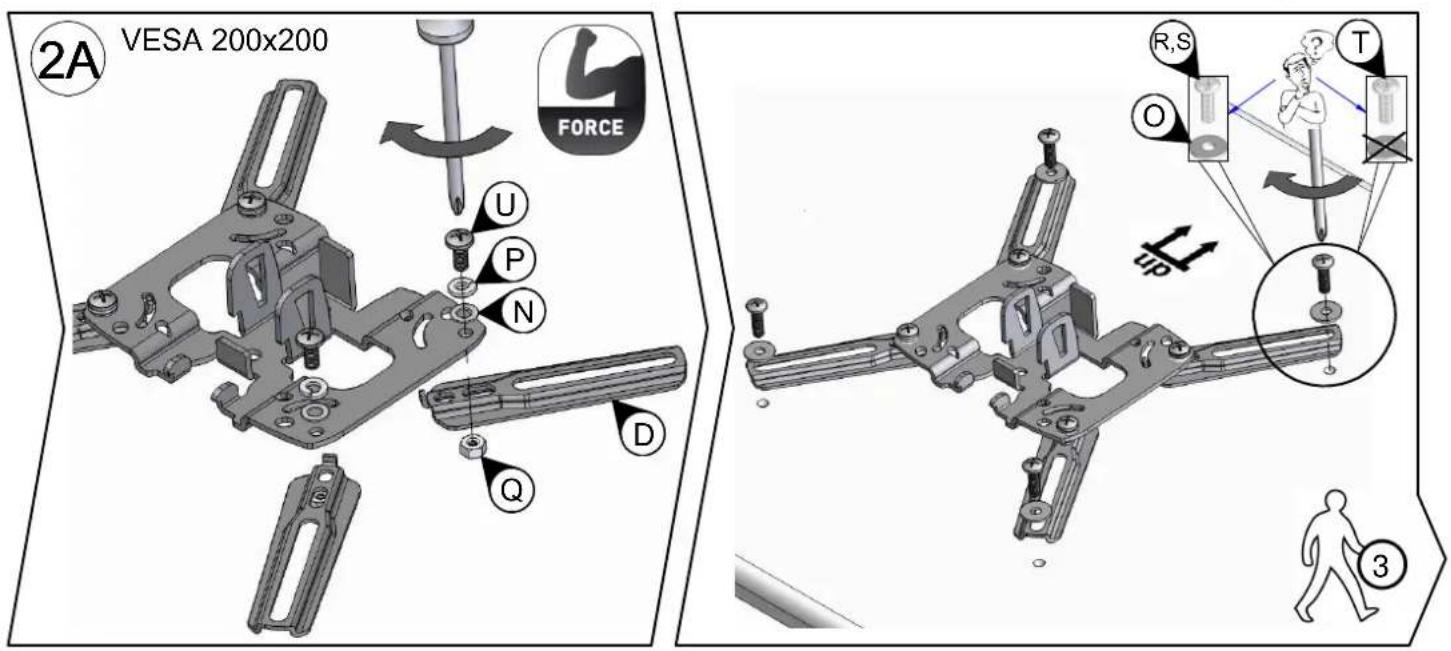

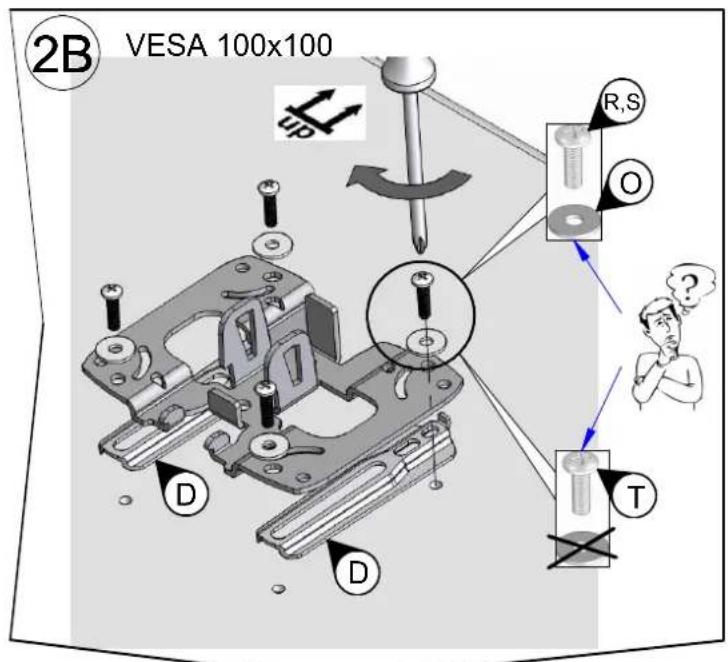

Le support est compatible avec les normes VESA 75x75, 100x100 et 200x200 mm. Vérifiez l’espacement des trous au dos de votre écran.

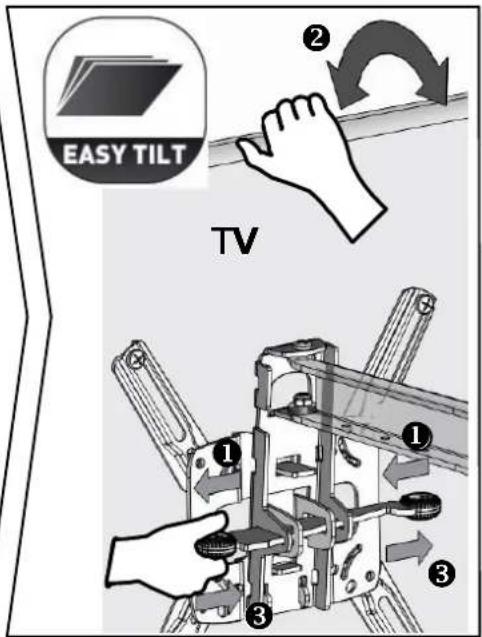

Comment régler l’inclinaison de l’écran ?
Le système Easy Tilt permet d’ajuster l’inclinaison après installation. Desserrez légèrement les vis de réglage, inclinez l’écran à l’angle souhaité (jusqu’à 5° vers le bas), puis resserrez les vis pour maintenir la position.
Comment cacher les câbles avec ce support ?

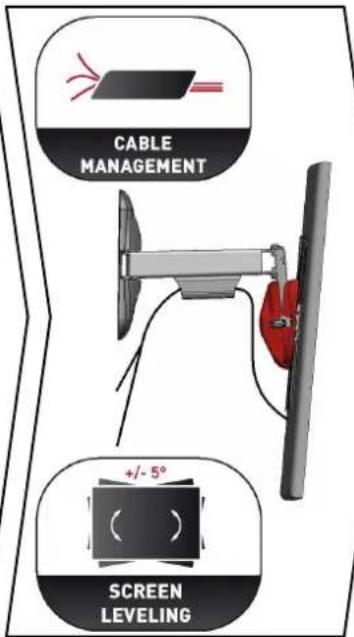

Le support intègre un système de gestion des câbles. Passez les câbles dans les clips ou les passages prévus sur la plaque murale pour un aspect net et organisé.
Est-ce que mon écran est compatible ?
Vérifiez la diagonale (max 37 pouces / 94 cm), le poids (max 20 kg) et la norme VESA (75x75, 100x100 ou 200x200) de votre écran. Si ces trois critères sont respectés, le support est compatible.
Comment niveler l’écran après installation ?
Utilisez la fonction Screen Leveling intégrée. Desserrez les vis de nivellement sur la plaque arrière, ajustez l’écran à l’horizontale, puis resserrez les vis.

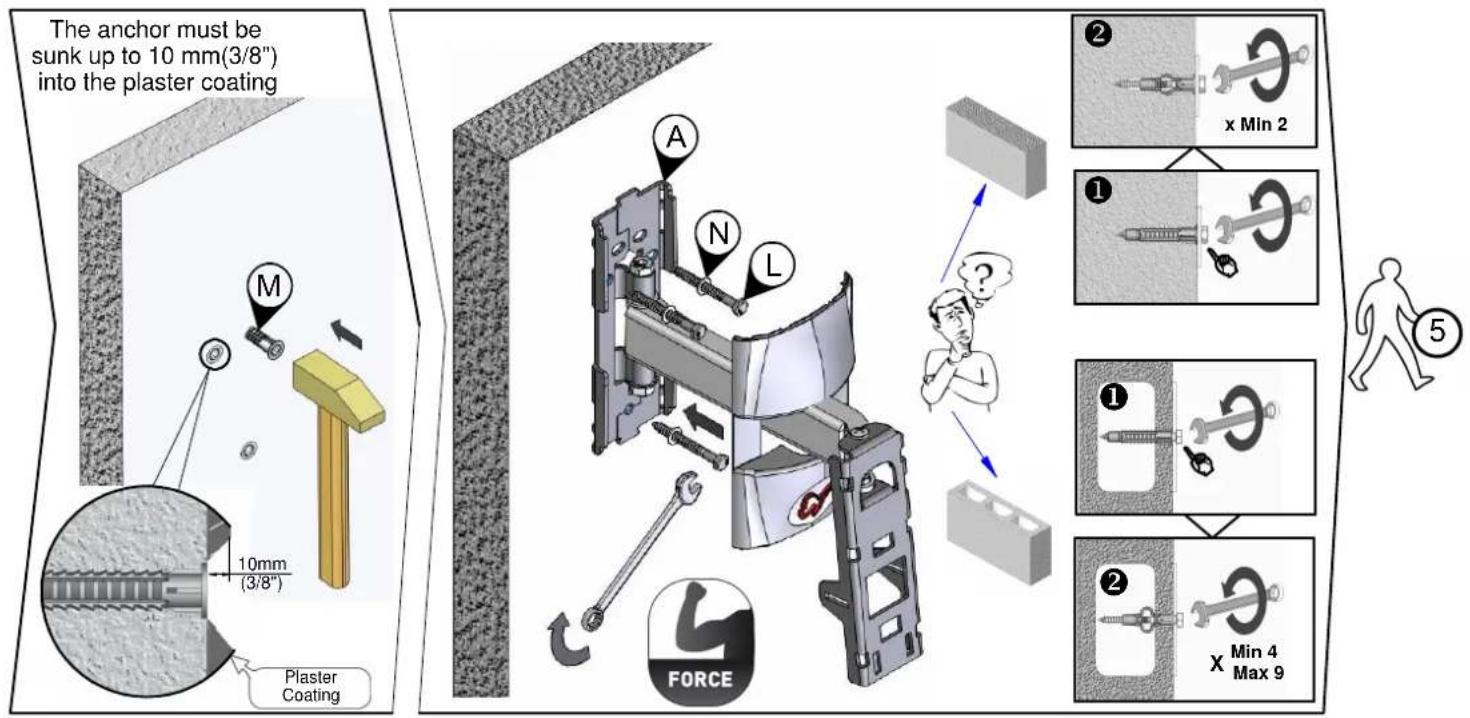

Que faire si les chevilles fournies ne tiennent pas dans mon mur ?
Assurez-vous d’avoir percé au bon diamètre et à la bonne profondeur. Pour les murs en placoplâtre, utilisez des chevilles à bascule adaptées (non fournies). Pour le béton, vérifiez que les trous sont bien nets et que les chevilles sont correctement enfoncées.
Comment démonter l’écran du support ?

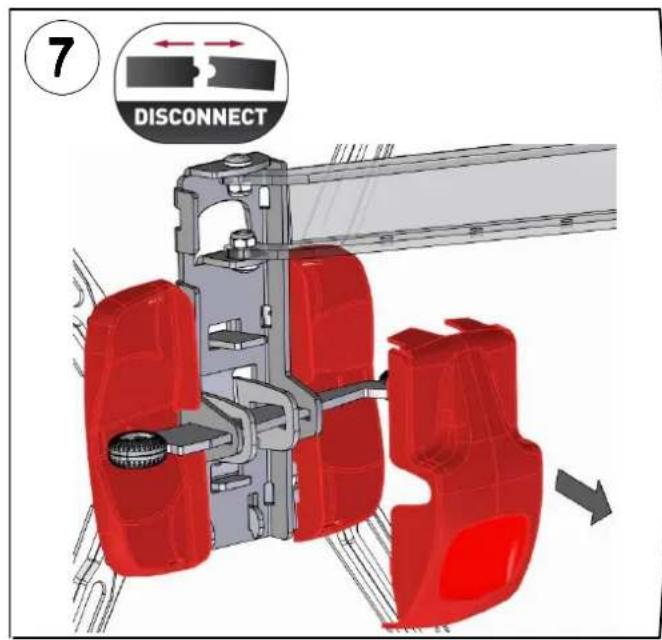

Pour retirer l’écran, dévissez les vis de sécurité en bas du support (étape 7 de la notice). Tirez ensuite l’écran vers le haut pour le désolidariser de la plaque murale. Tenez bien l’écran lors de cette opération.
Y a-t-il une garantie sur ce produit ?
La garantie dépend du revendeur. Contactez votre point de vente ou consultez la notice fournie pour connaître les conditions exactes. En général, une garantie de 2 ans s’applique.
Questions des utilisateurs sur 23B Barkan
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice 23B - Barkan et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 23B de la marque Barkan.
MODE D'EMPLOI 23B Barkan

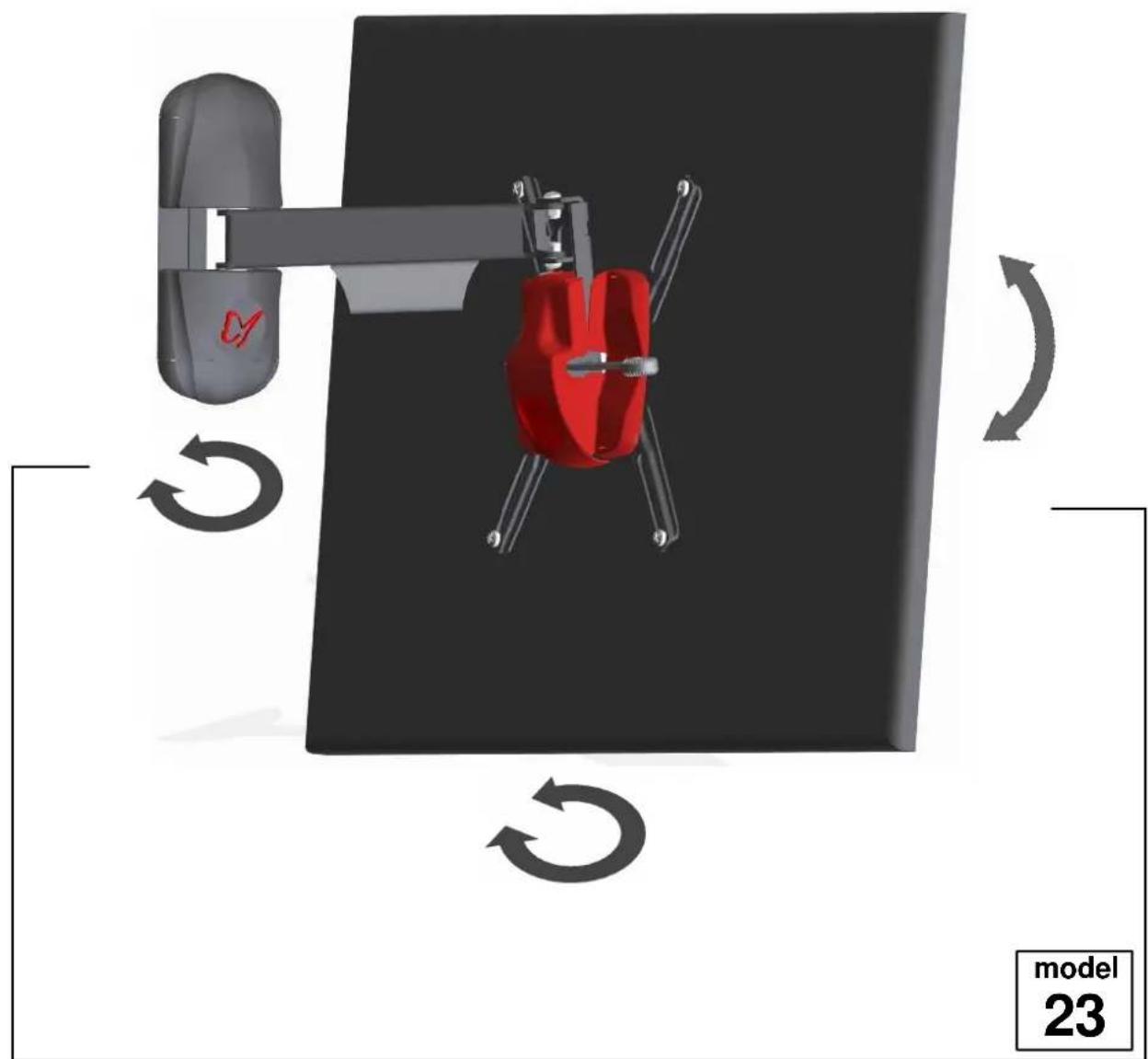

3 Movement Rotate,Swivel & Tilt LED/ LCD/PLASMA WALL MOUNT Premium Series
| US | EU | |
| 44 lbs | 20 kg | |

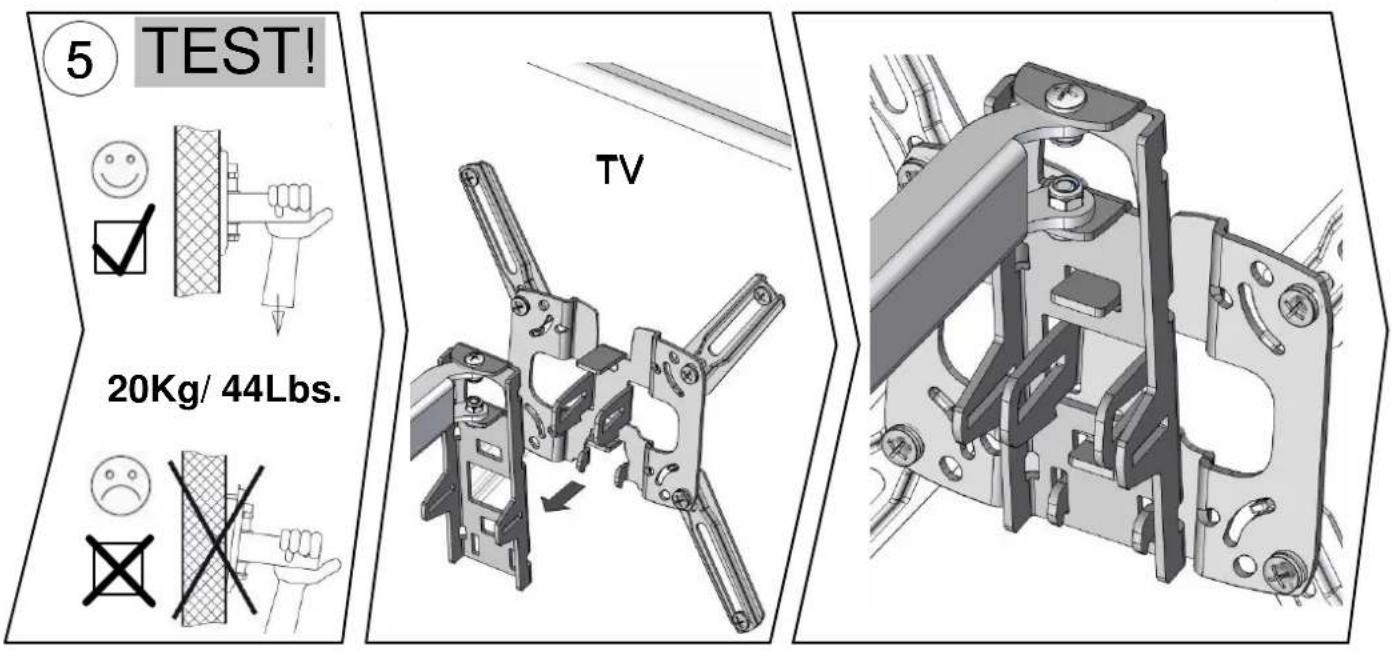

CAUTION - This Mount is intended for use only with the maximum weight as indicated. Using heavier products, might cause injury.

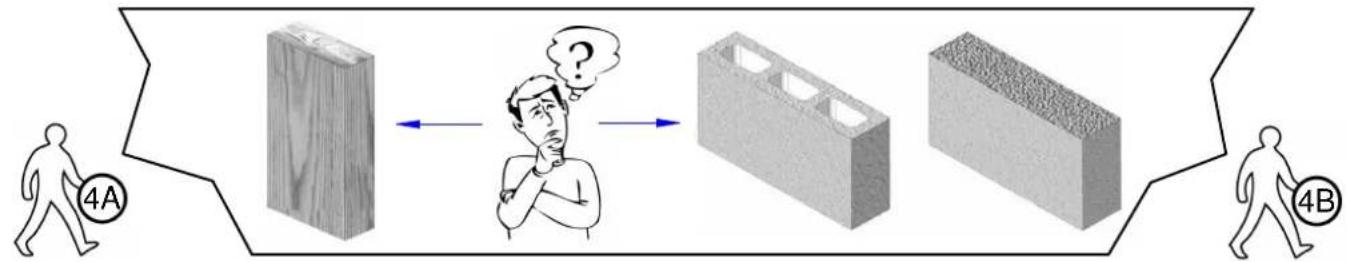

flowchart
