Type de produit	Haut-parleur amplifié pour véhicule
Marque	Renegade
Modèle	RXA100C
Tension d'alimentation	10 ~ 16 V DC
Puissance de sortie	2 × 25 W RMS
Réponse en fréquence	20 Hz - 20 kHz
Sensibilité d'entrée	150 mV
Amplificateur intégré	1x
Nombre de haut-parleurs	2x
Entrée audio	Prise AUX stéréo 3,5 mm
Contrôle du volume	Molette rotative
Affichage LED d'état	Oui
Dimensions (approx.)	20 × 15 × 6 cm
Poids (approx.)	0,8 kg
Contenu de l'emballage	1 ampli/haut-parleur, 1 câble d'alimentation, 1 câble AUX, 2 supports de montage, 1 kit de vis, 1 mode d'emploi
Installation	Montage sous siège ou sur panneau, déconnexion batterie obligatoire avant installation
Protection	Ne pas exposer aux éclaboussures d'eau
Utilisation prévue	Système audio pour voiture, respecter la législation routière
Garantie	Garantie UE sur présentation de la facture d'achat

FOIRE AUX QUESTIONS - RXA100C Renegade

Comment installer le haut-parleur RXA100C dans ma voiture ?

Avant toute installation, débranchez la borne négative de la batterie. Choisissez un emplacement stable et à l'abri des éclaboussures (sous un siège par exemple). Fixez les supports de montage, branchez les câbles d'alimentation en respectant la polarité (10~16V DC), puis connectez la source audio via l'entrée AUX 3,5 mm. Ne percez jamais à proximité du réservoir d'essence ou des conduites de frein.

Quelle est la puissance de sortie de ce haut-parleur ?

La puissance de sortie est de 2 × 25 W RMS, soit 50 W au total. C'est suffisant pour améliorer le son dans un véhicule sans nécessiter d'amplificateur externe.

Puis-je utiliser ce haut-parleur avec un autoradio sans sortie AUX ?

Oui, mais il vous faudra un adaptateur si votre autoradio ne possède pas de prise AUX. Vous pouvez utiliser un convertisseur FM ou un adaptateur Bluetooth/AUX selon vos besoins.

Comment nettoyer et entretenir le Renegade RXA100C ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer la surface. N'utilisez pas de produits chimiques agressifs. Évitez que de l'eau pénètre dans les ouvertures.

Que faire si le haut-parleur ne s'allume pas ?

Vérifiez d'abord les connexions d'alimentation : la tension doit être comprise entre 10 et 16V DC. Assurez-vous que le fil négatif est bien relié à la masse du véhicule. Si le problème persiste, testez avec une autre source AUX ou consultez un professionnel.

Est-il possible de remplacer les haut-parleurs intégrés ?

Le Renegade RXA100C est un système intégré avec amplificateur et haut-parleurs. Le remplacement des haut-parleurs n'est pas prévu par le constructeur. En cas de panne, contactez le service après-vente pour réparation ou remplacement.

Quelle est la fréquence de réponse et la qualité sonore ?

La réponse en fréquence est de 20 Hz à 20 kHz, couvrant l'ensemble du spectre audible. La sensibilité d'entrée de 150 mV permet une compatibilité avec la plupart des sources audio.

Puis-je installer ce haut-parleur dans une moto ou un bateau ?

L'appareil est conçu pour un usage automobile. Dans une moto, il faudrait un boîtier étanche car il n'est pas protégé contre les intempéries. Pour un bateau, vérifiez la tension d'alimentation (12V) et l'étanchéité. L'installation doit respecter la législation en vigueur.

Comment régler le volume et les fonctions ?

Utilisez la molette de volume située sur l'appareil. L'affichage LED indique l'état de fonctionnement (allumé/éteint). Il n'y a pas d'égaliseur intégré ; ajustez le son depuis votre source audio.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez que le volume de la source n'est pas trop élevé (limitez à 75% maximum). Assurez-vous que le câble AUX est bien enfiché et non endommagé. Si la distorsion persiste, réduisez le volume sur l'appareil ou remplacez le câble.

MODE D'EMPLOI RXA100C Renegade

Il n'y a pas d'opérations générales disponibles pour ce sound system. L'acheteur et propriétaire du véhicule doit s'assurer de la législation pour l'emploi de cet appareil d'après les règles de sécurité routière. Nous recommandons de vérifier la législation sur la sécurité routière avant l'installation du sound system.

Tension d'emploi: 10~16V d. c.

Puissance de sortie: 2 × 25 W/RMS

Réponse de fréquence: 20Hz-20kHz

Sensibilité d'entrée: 150mV

Amplificateur: 1x

Haut-parleur: 2x

Cable d'alimentation: 1x

Cable AUX audio: 1x

Armature d'installation: 2x

Kit de vis: 1x

Mode d'emploi: 1x

NOTES pour l'installation

Veuillez lire attentivement les instructions ci-dessous avant de commencer l'installation:

1. Par mesure de sécurité, débrancher le fil négatif de la batterie avant de commencer l'installation.
2. Pour faciliter le montage du sound system, il est conseillé d'installer tous les câbles au préalable.
3. Réfléchissez bien avant de percer. Veillez à ne pas couper ou percer le réservoir d'essence, le câblage électrique ou les conduites de carburant, de freinage hydraulique ou de dépression en travaillant sur un véhicule.
4. Ne jamais faire passer de fils sous le véhicule.
5. Évitez de faire passer des fils sur des bords tranchants ou dans des orifices à arêtes vives.

Montage

1. Determinez l'emplACEMENT du soundsystem. Assurez-vous que la stabilité, les freins, ou autres fonctions du véhicule ne soient pas perturbés par l'installation du soundsystem. Choisissez un emplacement adapté pour l'amplificateur et à l'abri des éclaboussures d'eau (ex: sous le siège).
2. Veillez à bien respecter la polarité des fils d'alimentation lors du branchement.
3. Ne pas trop serrer les vis.

Pour plus d'informations, consulter les pages suivantes.

Armature d'installation

Support montaje

Supporto montaggio

(3)

Mirror support

Spiegelhalter

Support miroir

Porta espejo

Supporto specchio

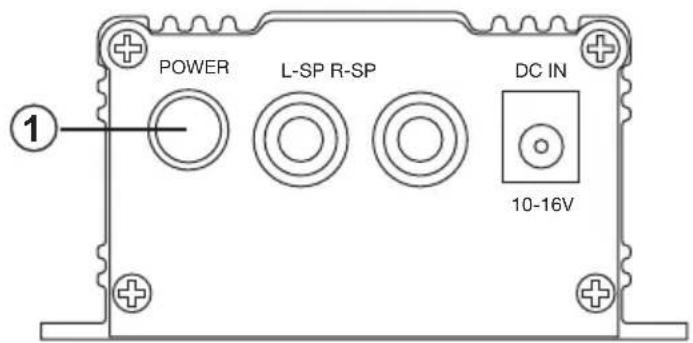

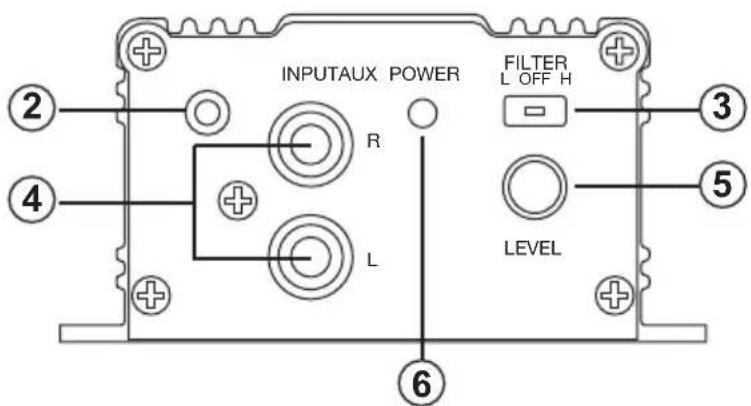

ENG Functions DEU Funktionen FNA Fonctions ESP Funciones ITA Funzioni

Power on/off

Opération allumer/éteindre

Affichage LED d'état

Entrée AUX, stéréo 3,5 mm

Entrée AUX, stereo 3,5 mm

Ingrès AUX, stereo 3,5 mm

(5)

Volume control

Lautstärkeregler

Régulateur volume

Ce produit est conforme aux normes de garantie actuelles de l'Union Européenne, dans la mesure où il a été acheté dans des pays qui en sont membres. Afin de pouvoir bénéficier de la protection de la garantie, veuillez conserver la facture originale afin de la date à laquelle vous avez fait your acquisition.

La garantie ne porte pas sur les dommages survenus au niveau du produit et provoqués par une utilisation incorrecte ou inadéquate, un accident, un mauvais branchement, une installation inappropriée, une modification du code de datation, du marquage par code barre, une chute, une catastrophe naturelle ou une intervention non conforme, une réparation ou une modification effectuée en dehors de notre usine ou d'un centre agréé, ainsi que par toute autre action non autorisée parce que réalisée de manière incompetent.
