MODE D'EMPLOI DF9130X GORENJE

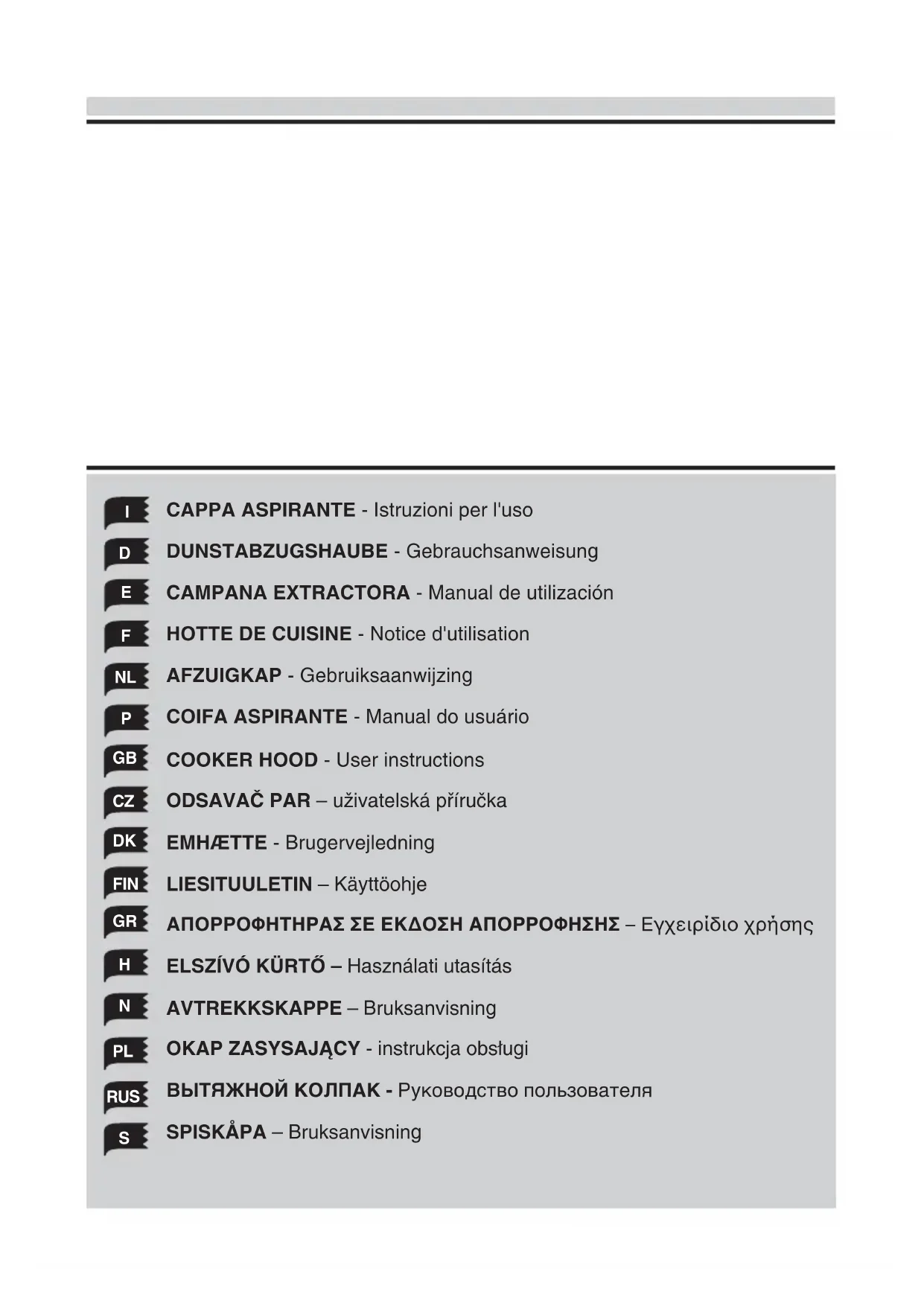

HOTTE DE CUISINE - Notice d'utilisation

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.- 12 -

GÉNERALITÉS Lire attentivement le contenu du mode d'emploi puisqu'il

fournit des indications importantes concernant la sécu-

rité d'installation, d'emploi et d'entretien. Le conserver

pour d' ultérieures consultations. L’appareil a été conçu

pour être utilisé dans le modèle aspirant (évacuation de

l’air à l’extérieur), filtrant (retour de l’air à l’intérieur ) ou

doté d’un moteur externe.

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou

une cheminée alimentés par une énergie autre que l'élec-

tricité, vous pouvez créer un problème "d'inversion de

flux". Dans ce cas la hotte aspire l'air nécessaire à leur

combustion. La dépression dans le local ne doit pas

dépasser les 4 Pa (4x10

bar). Pour un fonctionnement

en toute sécurité, n'oubliez pas de prévoir une ventila-

tion suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer

aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution

- lire les données reportées sur la plaquette d’identifica-

tion (appliquée à l’intérieur de la hotte) pour vérifier si le

voltage et la puissance correspondent à ceux du réseau.

Contrôler aussi si la prise est adaptée. En cas de dou-

tes, contacter un électricien qualifié.

- Si le câble d'alimentation est abîmé, il faut le remplacer

par un autre câble ou par un ensemble, spécialement

prévus, que vous pouvez commander au fabricant ou à

un de ses services d'assistance technique.

Dans des circonstances déterminées les électromé-

nagers peuvent être dangereux.

A)Ne pas controler les filtres pendant que la hotte

est en fonctionnement

B) Ne pas toucher les lames et les zones adjacentes,

pendant et immediatement apres l’utilisation

prolonge du systeme d’eclairage.

C)Il est interdit de cuire les aliments à la flamme sous

D)Eviter la flamme libre, parcequ'elle est nuisible

pour les filtres et dangereuse pour les incendies

E)Controler constamment les aliments frits pour évi-

ter que l'huile surchauffée/ne prenne feu

F)Avant d'effectuer n'importe quel entretien décon-

necter la hotte du réseau électrique.

G) Cet appareil n'a pas été conçu pour être utilisé

par des enfants ou par des personnes inaptes sans

H) Veiller à ce que les enfants ne jouent pas avec

Cet appareil est marqué conformément à la Directive

européenne 2002/96/CE sur les déchets d'équipements

électriques et électroniques (DEEE). Assurez-vous que

cet appareil soit mis au rebus selon la réglementation

en vigueur, vous éviterez ainsi des conséquences

néfastes sur l'environnement et la santé.

appliqué sur le produit ou sur la

documentation jointe rappelle que cet appareil ne doit

pas être traité comme un déchet domestique mais faire

l'objet d'une collecte sélective dans une déchetterie

spécialisée dans le recyclage des appareils électriques

et électroniques. Conformez-vous aux réglementations

locales sur la collecte et l'élimination des déchets. Pour

tout autre renseignement sur le traitement, la

récupération et le recyclage de cet appareil, veuillez

contacter le bureau concerné de votre ville, le service

de collecte des déchets domestiques ou le magasin où

vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION Le montage et le branchement électrique doivent être

effectués par un personnel spécialisé.

• Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable

ne doit être connecté avec la prise terre.

La connection avec le réseau électrique doit être

éxécutée comme suit:

Si elle n'a pas été prévue, monter sur le cable une fiche

normalisée pour la charge indiquée sur l'etiquette des

caractéristiques. Si elle est dotée d'une fiche, la hotte

doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique,

il est nécessaire d'interposer entre l'appareil et le réseau

un interrupteur omnipolaire avec une ouverture minimale

entre les contacts de 3 mm, proportionnel à la charge et

correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des

récipients de cuisson sur le dispositif de cuisson et la

partie la plus basse de la hotte pour cuisine doit être de

S'il doit être utilisé un tuyau de connection composé de

deux ou plusieurs parties, la partie superieure doit être

à l'exterieur de celle inférieure.

Ne pas relier le tuyau d'échappement de la hotte à un

conduit dans lequel circule de l'air chaud ou employé

pour évacuer les fumées des appareils alimentés par

une énergie differente de celle électrique.

En vue d’une manœuvrabilité de l’appareil plus facile,

avant d’exécuter les opérations de montage, déconnec-

ter le filtre/les filtres anti-graisse (Fig.5).

- S’il s’agit d’une hotte aspirante, il faudra prévoir une

ouverture pour l’évacuation de l’air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air

de même diamètre que l'orifice de sortie de l'air.

L'utilisation d'une réduction pourrait diminuer les

performances du produit et augmenter le niveau sonore.

ATTENTION! montage de l'entretoise en plastique.

Cet article peut être livré avec une entretoise en plastique

O qu'il faut monter avant d'installer la hotte (fig.2a).

Fixez l'entretoise à la hotte à l'aide des vis P (fig.2a).

Pour un assemblage correct, procédez à l'alignement du

fronton de la hotte avec le meuble haut et calculez

l'épaisseur nécessaire pour boucher l'espace vide entre la

hotte et le mur. Dès que la distance est fixée, coupez à

l'aide d'un cutter le morceau de plastique excédant (fig.2a).

• INSTALLATION Pour effectuer correctement l’installation de la hotte

suivez les instructions suivantes :

1. Montage de la hotte dans la partie inférieure du

2. Choix de la version (à évacuation au recyclage)

Montage de la hotte dans la partie inférieure du panneau

Ce genre d’appareil doit être encastré à un panneau ou

à un support. Pour le fixation utiliser les 4 vis adaptées

au type de meuble, perçant les trous selon le schéma

Pour un montage correcte, aligner la partie avant de la

hotte à la porte du panneau et régler l’entretoise L

utilisant les vis P (Fig.2) ensuite faire coïncider la partie

postérieure de l’appareil au meuble.

• VERSION ASPIRANTE Avec ce genre d’installation l’appareil évacue les vapeurs

à l’extérieure à travers une paroi périmètrale ou une

canalisation déjà existente. Il est donc nécessaire de se

procurer un tube mural télescopique, du type prévu par

les normes en vigueur non inflammable de et reliez-le à

la bride B fournie (Fig.3).

• VERSION FILTRANTE Pour transformer une hotte d’une version à évacuation à

une version recyclage, demander à votre vendeur les

filtres au charbon actif.

Les filtres doivent être appliqués au groupe positionné à

l’intérieur de la hotte en les mettant au centre et en les

faisant tourner à 90° degrés jusqu’au clic de l’arrêt (Fig.6).

Pour effectuer cette opération en lever la filtres anti-

graisse G (Fig.5). L’air est remis dans la pièce à

travers un tube de connexion passant à travers le meuble

et relié à l’anneau de raccord B (Fig.4)

• Il est conseillé de mettre en service la hotte quelques

minutes avant de commencer à cuisiner. De même il est

conseillé de l'arrêter 15 minutes après avoir terminé la

cuisson pour éliminer au maximum les odeurs et évacuer

Le bon fonctionnement de la hotte est lié à la fréquence

des opérations d'entretien et, plus particulièrement, à

l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules

grasses en suspension dans l'air. Il peut donc se boucher

plus ou moins rapidement selon la fréquence d'utilisation

Le filtre acrylique, posé sur la grille, signale par un

changement de couleur de ses inscriptions, visibles à

travers la grille, et par l'encre qui s'étend qu'il est temps

de procéder à son remplacement. Il faut installer le

nouveau filtre de manière à ce que les inscriptions soient

visibles de l'extérieur de la hotte.

Si les filtres acryliques sont dépourvus d'inscriptions, ou

en cas de présence de filtres métalliques ou de panneau

en aluminium, pour éviter tout risque d'incendie, il est

nécessaire de laver les filtres au moins tous les deux

mois en procédant comme suit :

- retirer le filtre de la hotte et le laver avec de l'eau et un

détergent liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l'eau tiède et laisser sécher.

Les filtres métalliques et/ou le panneau en aluminium

sont lavables au lave-vaisselle. Après plusieurs lavages,

les filtres ou le panneau en aluminium peuvent changer

de couleur. Ceci ne donne pas droit à réclamation ni droit,

par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de

lavage peut entraîner un risque d'incendie des filtres anti-

• Les filtres à charbon actif servent à filtrer l'air qui est

ensuite renvoyé dans la pièce. Les filtres ne sont ni

lavables ni régénérables, il faut par conséquent les

changer au moins tous les quatre mois. La saturation du

charbon actif dépend de l'utilisation plus ou moins

prolongée de l'appareil, du type de cuisine pratiquée et

de la régularité du nettoyage du filtre anti-graisse.

• Nettoyer fréquemment tous les dépôts sur le ventilateur

et les autres surfaces à l'aide d'un chiffon imbibé d'alcool

dénaturé ou de détergents liquides neutres non abrasifs.

• N'utiliser l'éclairage de la hotte que pendant la cuisson,

ce dernier n'est en effet pas conçu pour un éclairage

général prolongé de la pièce. Une utilisation prolongée

de l'éclairage diminue considérablement la durée de vie

• Remplacement des lampes halogènes (Fig. 8).

Pour changer les lampes halogènes B retirez le verre C

en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes mains nues.

MICROINTERRUPTEUR (fig. 9).

Attention ! La hotte est équipée d'un

qui permet d'activer les fonctions (lumière et vitesse du

moteur) grâce à l'ouverture du tiroir télescopique.

Si le tiroir télescopique est fermé, l'éclairage ne pourra

être activé et le réglage de la vitesse du moteur est

(Fig.9) SLIDER le symbole sont le suivant:

A = Interrupteur lumière

B = Contrôle de vitesse

B2 = bouton PREMIERE VITESSE B3 = bouton SECONDE VITESSE B4 = bouton TROISIEME VITESSE

• COMANDI: (Fig.7) SLIDERle symbole sont le suivant:

La hotte est équipée d'un

microinterrupteur qui permet

d'activer les fonctions de réglage de la vitesse du moteur

grâce à l'ouverture du tiroir télescopique. Si le tiroir

télescopique est fermé, la vitesse du moteur ne pourra

Ce microinterrupteur n'influence pas l'allumage des

lampes. Celles-ci devront donc être allumées à l'aide de

l'interrupteur prévu à cet effet (v. fig. 7A).

A = Interrupteur lumière

B = Contrôle de vitesse

B1 = bouton PREMIERE VITESSE B2 = bouton SECONDE VITESSE B3 = bouton TROISIEME VITESSE Attention ! En cas de fermeture du tiroir télescopique

avec une vitesse est réglée sur 2, lorsque le tiroir s'ouvrira

à nouveau, la hotte fonctionnera à la même vitesse lors

de la réouverture du tiroir.
