MODE D'EMPLOI Ecosys P6026cdn KYOCERA

Merci d'avoir acheté un appareil ECOSYS P6021cdn/ECOSYS P6026cdn/ECOSYS P6026cdn Type B.

Ce manuel d'utilisation est prévu pour vous aider à utiliser la machine correctement, effectuer l'entretien de

routine et effectuer le dépannage simple si nécessaire, de sorte que vous puissiez toujours utiliser la machine

dans de bonnes conditions.

Veuillez lire ce manuel d'utilisation avant de commencer à utiliser la machine et conservez-le à proximité de la

machine pour toute consultation ultérieure.

Nous recommandons d'utiliser les fournitures de notre marque. Nous ne sommes pas responsables des

dommages causés par l'utilisation de fournitures de tiers dans cette machine.

L'étiquette indiquée sur la figure assure que les fournitures portent notre marque.i

Informations légales et de sécurité ix

1 Éléments de l'appareil

Éléments présents sur la face avant de l'imprimante 1-2

Eléments internes 1-2

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4

2 Opérations d'impression

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-4

Command Center RX 2-4

Installation du pilote de l'imprimante 2-13

Impression à partir d'un logiciel d'application 2-20

Impression avec AirPrint 2-20

Status Monitor (Moniteur d'état) 2-21

Fonction économie d'énergie 2-25

Recommandations générales 3-2

Sélection du papier approprié 3-4

Type de papier 3-14

Chargement du papier 3-15

4 Utilisation du panneau de commande

Informations générales 4-2

Description du panneau de commande 4-3

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Mémoire USB (sélection mémoire USB) 4-17

Boîte personnalisée (Utilisation d'une Boîte personnalisée) 4-20

Compteur (Affichage de la valeur du compteur) 4-32

Paramètres impr. 4-41

Réseau (Paramètres réseau) 4-51

Réseau en option (Paramètres du réseau en option) 4-60

Périphérique commun (Sélection/Réglage des

périphériques communs) 4-65

Compta. trav. (Sélection/réglage de la comptabilité des

Administrateur (Paramètres administrateur) 4-102

Ajuster/Maintenance (Sélection/paramètre

Ajuster/Maintenance) 4-105

Fonctions en option 4-116ii

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

Remplacement du bac de récupération de toner 5-6

Nettoyage de l'imprimante 5-8

Recommandations générales 6-2

Problèmes de qualité d'impression 6-4

Messages d'erreur 6-8

Élimination des bourrages papier 6-13

Interface réseau A-3

À propos des options A-5

Modules d'extension mémoire A-6

Description générale des options A-9

Glossaire Glossaire-1

Imprimer liste fichiers SSD (page 4-16)

Imprimer fichier (page 4-17)

Alimentation (page 4-18)

Supprimer périph. (page 4-18)

Imprimer liste des fichiers (page 4-19)

Sélection boîte (page 4-20) Imprimer tous les fichiers (page 4-21)

(sélection des données) (page 4-22)

Supprimer tous les fichiers (page 4-23)

Imprimer liste des fichiers (page 4-23)

Imprimer liste boîte (page 4-24)

Boîte travail Configuration

Rapport erreur (page 4-45)

Mode couleurs (page 4-46)

Qualité impression (page 4-

Détail protocole (page 4-56)

Redém. réseau (page 4-59)v

Redém. réseau (page 4-64)

Heure d'été (page 4-68)

Alarme (page 4-68) Confirmation de clé (page 4-69)

Fin de tâche (page 4-69)

Temporisateur (page 4-74) Initialisation auto pannel (page 4-75)

Init pannel temporisation (page 4-75)

Temp faible puis (page 4-76)

Périphérique USB (page 4-85)

Niveau de sécurité (page 4-92)vii

Sélection Compte (page 4-

Compteur (page 4-96)

Compteur couleur (page 4-96)

Restriction (page 4-97)

Restriction couleur (page 4-97)

Sortie max (page 4-97)

Nombre couleur max (page 4-98)

Réinitialiser compt (page 4-98)

Ajout. compteur (page 4-98)

Calibrage couleur (page 4-105)

Enregistrement normal

Imprimer mire d'enregistrement (page 4-106)

Régler cyan (page 4-108)

Détails de l'enregistrement

Imprimer mire d'enregistrement (page 4-109)

Service (page 4-112) Impression Page configuration (page 4-112)

Impression Config réseau (page 4-113)

Option impression config. réseau (page 4-

Informations légales et de

Remarque sur les logiciels

LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI.

L'imprimante est par défaut configurée pour émuler le format PCL.

Les informations de ce manuel peuvent être modifiées sans préavis. Des

pages peuvent être ajoutées dans les versions ultérieures. Nous prions

l'utilisateur de nous excuser pour toute imprécision technique ou erreur

typographique figurant dans la présente version.

Aucune responsabilité ne sera engagée en cas d'accidents survenant

lors de l'application des procédures décrites dans ce manuel. De même,

aucune responsabilité relative aux défauts éventuels du micrologiciel

(logiciel contenu dans la mémoire morte) de l'imprimante ne sera

Ce manuel, ainsi que tout document susceptible d'être soumis au droit

d'auteur, vendu ou livré avec l'imprimante (ou fourni au moment de la

vente), est protégé par les droits d'auteur. Tous les droits sont réservés.

La copie ou la reproduction de ce manuel, dans sa totalité ou en partie,

est protégée par les droits d'auteur et est interdite sans le consentement

écrit préalable de KYOCERA Document Solutions Inc. Toute copie de

tout ou partie de ce manuel, ou tout sujet soumis à des droits d'auteur,

doit contenir le même avis de droit d'auteur que le document copié.

Marques commerciales

• PRESCRIBE et ECOSYS sont des marques déposées de Kyocera

• KPDL est une marque de Kyocera Corporation.

• Microsoft, Windows, Windows XP, Windows Server 2003,

Windows Vista, Windows Server 2008, Windows 7,

Windows Server 2012, Windows 8 et Internet Explorer sont des

marques déposées ou des marques de Microsoft Corporation aux

États-Unis et/ou dans d'autres pays.

• PCL est une marque déposée de Hewlett-Packard Company.

• Adobe Acrobat, Adobe Reader et PostScript sont des marques de

Adobe Systems, Incorporated.

• Ethernet est une marque déposée de Xerox Corporation.

• NetWare est une marque déposée de Novell, Inc.

• IBM est une marque déposée de International Business Machines

• AppleTalk, Bonjour, Macintosh et Mac OS sont des marques d'Apple

Inc., enregistrées aux États-Unis et dans d'autres pays.

• Toutes les polices européennes installées sur cette machine sont

sous contrat de licence de Monotype Imaging Inc.

ATTENTION AUCUNE RESPONSABILITÉ NE SERA ENGAGÉE POUR TOUT DOMMAGE CAUSÉ PAR UNE INSTALLATION INCORRECTE.x

• Helvetica, Palatino et Times sont des marques déposées de Linotype

• ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery et ITC ZapfDingbats sont des marques déposées de International Typeface

• Les polices UFST™ MicroType® de Monotype Imaging Inc. sont

installées sur cette machine.

• AirPrint et le logo AirPrint sont des marques déposées d'Apple Inc.

• iOS est une marque ou marque déposée de Cisco aux États-Unis et

dans d'autres pays, utilisée sous licence par Apple Inc.

• ThinPrint est une marque de Cortado AG en Allemagne et dans

Tous les autres noms de marques et de produits sont des marques ou des

marques déposées appartenant à leurs propriétaires respectifs. Les

symboles ™ et ® ne sont pas employés dans ce manuel d'utilisation.

Avis de marque relatif aux types de caractères

Toutes les polices résidentes de cette imprimante sont fournies sous

licence Monotype Imaging Inc.

Helvetica, Palatino et Times sont des marques déposées de Linotype-

Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery et

ITC Zapf Dingbats sont des marques déposées de International Typeface

GPL/LGPL Ce produit contient un logiciel GPL (http://www.gnu.org/licenses/gpl.html)

et/ou LGPL (http://www.gnu.org/licenses/lgpl.html) composant son

micrologiciel. Vous pouvez obtenir le code source et vous êtes autorisé à

le copier, le redistribuer et le modifier aux conditions de la licence GPL/

LGPL. Plus plus de renseignements sur la disponibilité du code source,

visiter http://www.kyoceradocumentsolutions.com/gpl/.xii

Copyright © 1998-2006 The OpenSSL Project. Tous droits réservés.

* The above warning is valid only in the United States of America.

Connecteurs d'interface

IMPORTANT Assurez-vous que l'imprimante est hors tension avant

de brancher ou de débrancher un câble d'interface de l'imprimante.

Pour protéger les composants électroniques figurant à l'intérieur de

l'imprimante contre les décharges d'électricité statique en

provenance des connecteurs d'interface, recouvrez chaque

connecteur d'interface inutilisé avec le capuchon de protection fourni.

Utilisez des câbles d'interface blindés.xv

Avis de conformité aux normes du ministère des

Communications du Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003

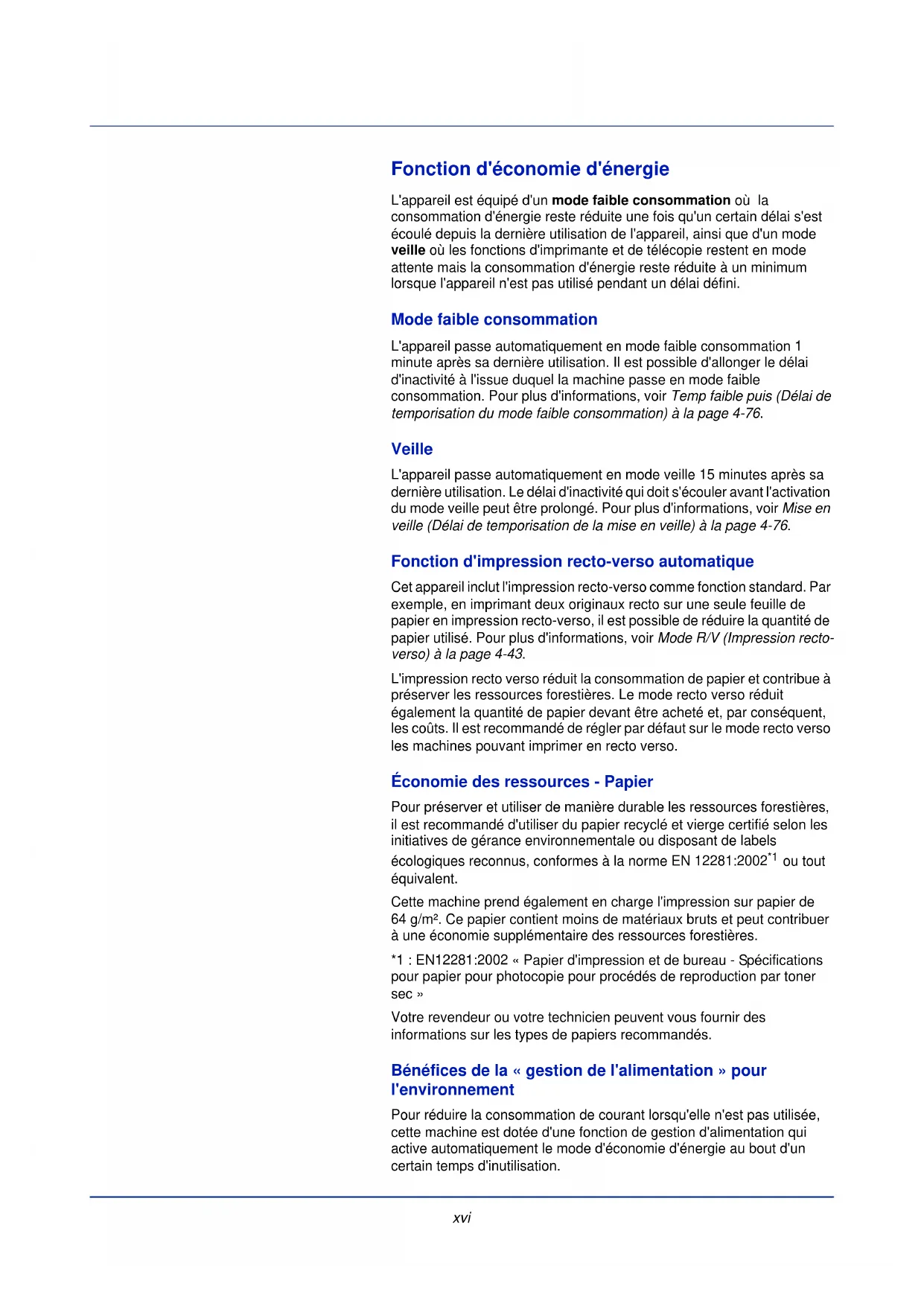

Fonction d'économie d'énergie

L'appareil est équipé d'un mode faible consommation où la

consommation d'énergie reste réduite une fois qu'un certain délai s'est

écoulé depuis la dernière utilisation de l'appareil, ainsi que d'un mode

veille où les fonctions d'imprimante et de télécopie restent en mode

attente mais la consommation d'énergie reste réduite à un minimum

lorsque l'appareil n'est pas utilisé pendant un délai défini.

Mode faible consommation

L'appareil passe automatiquement en mode faible consommation 1

minute après sa dernière utilisation. Il est possible d'allonger le délai

d'inactivité à l'issue duquel la machine passe en mode faible

consommation. Pour plus d'informations, voir Temp faible puis (Délai de

temporisation du mode faible consommation) à la page 4-76.

L'appareil passe automatiquement en mode veille 15 minutes après sa

dernière utilisation. Le délai d'inactivité qui doit s'écouler avant l'activation

du mode veille peut être prolongé. Pour plus d'informations, voir Mise en

veille (Délai de temporisation de la mise en veille) à la page 4-76.

Fonction d'impression recto-verso automatique

Cet appareil inclut l'impression recto-verso comme fonction standard. Par

exemple, en imprimant deux originaux recto sur une seule feuille de

papier en impression recto-verso, il est possible de réduire la quantité de

papier utilisé. Pour plus d'informations, voir Mode R/V (Impression recto-

verso) à la page 4-43.

L'impression recto verso réduit la consommation de papier et contribue à

préserver les ressources forestières. Le mode recto verso réduit

également la quantité de papier devant être acheté et, par conséquent,

les coûts. Il est recommandé de régler par défaut sur le mode recto verso

les machines pouvant imprimer en recto verso.

Économie des ressources - Papier

Pour préserver et utiliser de manière durable les ressources forestières,

il est recommandé d'utiliser du papier recyclé et vierge certifié selon les

initiatives de gérance environnementale ou disposant de labels

écologiques reconnus, conformes à la norme EN 12281:2002

Cette machine prend également en charge l'impression sur papier de

64 g/m². Ce papier contient moins de matériaux bruts et peut contribuer

à une économie supplémentaire des ressources forestières.

*1 : EN12281:2002 « Papier d'impression et de bureau - Spécifications

pour papier pour photocopie pour procédés de reproduction par toner

Votre revendeur ou votre technicien peuvent vous fournir des

informations sur les types de papiers recommandés.

Bénéfices de la « gestion de l'alimentation » pour

Pour réduire la consommation de courant lorsqu'elle n'est pas utilisée,

cette machine est dotée d'une fonction de gestion d'alimentation qui

active automatiquement le mode d'économie d'énergie au bout d'un

certain temps d'inutilisation.xvii

Bien que la machine mettent quelques instants à revenir en mode

READY lorsqu'elle sort du mode économie d'énergie, une réduction

considérable de la consommation d'énergie est possible. Il est

recommandé d'utiliser la machine avec le délai d'activation du mode

économie d'énergie réglé sur le paramètre par défaut.

Programme Energy Star (ENERGY STAR

Nous avons voulu, en tant que société participant au Programme

International Energy Star, que cette machine soit conforme aux normes

du Programme International Energy Star.

est un programme d'efficience énergétique volontaire

ayant pour but le développement et la promotion de l'utilisation des

produits ayant une grande efficience énergétique afin d'empêcher le

réchauffement global. Grâce à l'achat de produits qualifiés ENERGY STAR

, les clients peuvent contribuer à la réduction des émissions de

gaz à effet de serre durant l'utilisation du produit et à réduire les coûts liés

Conventions de sécurité utilisées dans ce

Les sections du présent manuel ainsi que les éléments de l'appareil

marqués de symboles sont des avertissements de sécurité, destinés,

d'une part, à assurer la protection de l'utilisateur, d'autres personnes et

des objets environnants et, d'autre part, à garantir une utilisation correcte

et sûre de l'appareil. Les symboles et leur signification figurent ci-

Le symbole  indique que la section concernée comprend des

avertissements en matière de sécurité. Ils attirent l'attention du lecteur sur

des points spécifiques.

Le symbole indique que la section concernée contient des

informations sur des opérations interdites. Ils précèdent les informations

spécifiques relatives à ces opérations interdites.

Le symbole  indique que la section concernée comprend des

informations sur des opérations qui doivent être exécutées. Ils précèdent

les informations spécifiques relatives à ces opérations requises.

Contactez le technicien pour demander le remplacement du présent

manuel d'utilisation si les avertissements en matière de sécurité sont

illisibles ou si le manuel lui-même est manquant (contre paiement).

AVERTISSEMENT: le non-respect de ces points ou le manque

d'attention vis-à-vis de ceux-ci risque de provoquer des

blessures graves, voire la mort.

ATTENTION : le non-respect de ces points ou le manque

d'attention vis-à-vis de ceux-ci risque de provoquer des

blessures graves ou d'occasionner des dommages

.... [Avertissement d'ordre général]

.... [Avertissement relatif à un danger de décharge électrique]

.... [Avertissement relatif à une température élevée]

.... [Avertissement relatif à une opération interdite]

.... [Démontage interdit]

.... [Alerte relative à une action requise]

.... [Retirer la fiche du cordon d'alimentation de la prise]

[Toujours brancher l'appareil sur une prise raccordée à la

Les conditions ambiantes de fonctionnement sont les suivantes :

• Température : 10 à 32,5 °C (50 à 90,5 °F)

• Humidité : 15 à 80 %

Des conditions ambiantes difficiles peuvent cependant affecter la qualité

de l'image. Évitez les lieux suivants lors du choix de l'emplacement de la

• Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du

• Évitez les endroits soumis aux vibrations.

• Évitez les endroits soumis à d'importantes fluctuations de

• Évitez les endroits directement exposés à l'air chaud ou à l'air froid.

• Évitez les endroits mal aérés.

Si le revêtement du sol est délicat, il peut être abimés par les roulettes

lorsque la machine est déplacée après l'installation.

De l'ozone est libéré pendant le processus d'impression, mais en quantité

insuffisante pour provoquer un quelconque effet toxique sur la santé. Si

toutefois la machine est utilisée pendant une période prolongée dans une

pièce mal aérée ou en cas de tirage d'un nombre extrêmement important

de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour

conserver un environnement de travail approprié aux travaux

d'impression, nous recommandons d'aérer correctement la pièce.

Précautions pour la manipulation du toner

• Ne pas incinérer les pièces qui contiennent du toner. Des étincelles

dangereuses peuvent provoquer des brûlures.

• Ne jamais ouvrir les pièces qui contiennent du toner.

• Ne respirez pas le toner.

• Si vous avez du toner sur vos mains, ne vous frottez pas les yeux et

ne vous touchez pas la bouche. Lavez-vous les mains pour éliminer le

• Pour la mise au rebut de la cartouche de toner usagée, consultez

votre technicien ou mettez le toner ou les cartouches de toner au

rebut conformément aux réglementations locales.xx

À propos du manuel d'utilisation

Ce manuel d'utilisation contient les chapitres suivants :

Chapitre 1 - Éléments de l'appareil

Description des noms des éléments.

Chapitre 2 - Opérations d'impression

Impression depuis votre poste de travail.

Chapitre 3 - Gestion du papier

Sélection, gestion et chargement du papier.

Chapitre 4 - Utilisation du panneau de commande

Configuration de l'imprimante à partir du panneau de commande.

Chapitre 5 - Maintenance

Remplacement de la cartouche de toner et entretien de l'imprimante.

Chapitre 6 - Dépannage

Traitement des problèmes pouvant survenir sur l'imprimante, tels que les

Interfaces d'impression disponibles, produits en option et spécifications

Le présent manuel utilise les conventions typographiques suivantes

Convention Description Exemple

Utilisé pour insister sur un mot-clé,

une expression ou une référence à

des informations supplémentaires.

Pour remplacer la cartouche de toner,

reportez-vous à la section Remplacement

de la cartouche de toner, page 5-2.

Utilisé pour indiquer les touches du

Cliquez sur OK pour lancer l'impression.

Utilisé pour désigner les touches

du panneau de commande.

Appuyez sur [GO] pour reprendre

Sert à fournir des informations

supplémentaires ou utiles sur une

Vérifiez les paramètres

de l'adresse réseau avec votre

administrateur réseau.

Utilisé pour fournir des informations

IMPORTANT Veillez à ce que le papier ne

soit pas plié, enroulé ou abîmé.

Sert à attirer l'attention sur les

dégâts mécaniques pouvant

survenir suite à une action.

ATTENTION Ne retirez pas le bac lors du

transport de l'imprimante.

Sert à prévenir l'utilisateur de tout

risque de blessures corporelles.

AVERTISSEMENT Présence de haute

tension dans la zone du chargeur.1-1

1 Éléments de l'appareil

Ce chapitre fournit des explications et des illustrations qui vous

aideront à identifier les éléments et leurs fonctions. Afin

d'optimiser leurs performances, familiarisez-vous avec leur

nom et leur utilisation.

Ce chapitre aborde les rubriques suivantes :

Éléments présents sur la face avant de l'imprimante 1-2

Eléments internes 1-2

Éléments présents sur la face arrière de l'imprimante 1-3

Panneau de commande 1-4Éléments de l'appareil

Éléments présents sur la face avant de

1 Panneau de commande

2 Capot supérieur (plateau supérieur)

6 Logement de mémoire USB

7 Interrupteur d'alimentation

8 Couvercle du bac de récupération de toner

9 Bac de récupération de toner

10 Cartouche de toner Noir (K)

Éléments de l'appareil

14 Unité de transfert du papier

15 Rampe pour papier

16 Unité recto-verso

Éléments présents sur la face arrière de l'imprimante

18 Levier du capot arrière

19 Indicateurs de réseau

20 Connecteur d'interface réseau

21 Connecteur d'interface USB

22 Logement de mémoire USB (ECOSYS P6026cdn/ECOSYS P6026cdn Type B uniquement)

23 Emplacement pour carte d'interface optionnelle

24 Connecteur du cordon d'alimentation

26 Poignées de transport

26Éléments de l'appareil

2 Opérations d'impression

Ce chapitre aborde les rubriques suivantes :

Modification des paramètres de l'interface réseau 2-2

Impression d'une page de configuration 2-4

Command Center RX 2-4

Installation du pilote de l'imprimante 2-13

Impression à partir d'un logiciel d'application 2-20

Impression avec AirPrint 2-20

Status Monitor (Moniteur d'état) 2-21

Fonction économie d'énergie 2-25Opérations d'impression

Modification des paramètres de l'interface réseau

Cette imprimante prend en charge les protocoles TCP/IP, TCP/IP (IPv6),

NetWare, AppleTalk, IPP, Serveur SSL et les protocoles IPSec et le

Le tableau ci-dessous indique les éléments nécessaires pour chacun des

Configurez les paramètres réseau de l'imprimante en fonction de votre

ordinateur et de votre environnement réseau.

Pour plus de détails sur la procédure, reportez-vous à la section

Utilisation du panneau de commande à la page 4-1.

Lorsque Command Center RX est utilisé, les

paramètres réseau et les paramètres de sécurité peuvent être

modifiés et vérifiés de façon pratique depuis votre ordinateur.

Pour plus d'informations, voir Command Center RX à la page 2-4.

Si les options IB-50 ou IB-51 sont installés, les paramètres

NetWare et AppleTalk sont disponibles. Pour plus d'informations,

se reporter à la section Réseau en option (Paramètres du réseau

en option) à la page 4-60.

Menu Sous-menu Paramètre

Réseau TCP/IP Activé/Désactivé

DHCP Activé/Désactivé

Auto-IP Activé/Désactivé

Adresse IP Adresse IP Masque ss-rés. Adresse IP Passerelle Adresse IP Bonjour Activé/Désactivé

WSD amélioré Activé/Désactivé

EnhancedWSD (SSL) Activé/Désactivé

IPP Activé/Désactivé2-3

Opérations d'impression

Serveur SSL Activé/Désactivé

DES Activé/Désactivé

3DES Activé/Désactivé

1000BASE-T Niveau de sécurité Élevé/Faible

Lorsque tous les réglages concernant le réseau ont

été effectués, mettez la machine hors tension, puis à nouveau

sous tension. Cette opération est obligatoire pour que les

réglages soient pris en compte !

Menu Sous-menu ParamètreOpérations d'impression

Impression d'une page de configuration

Après avoir terminé les paramètres réseau, imprimez une page d'état. La

page d'état vous permet de vérifier de nombreuses informations, y

compris les adresses réseau et les protocoles réseau.

Pour imprimer une page d'état, sélectionnez Impression page

configuration dans le menu Impr. Rapport.

Pour plus d'informations, reportez-vous à la section Impr. Rapport à la

Command Center RX Si la machine est connectée au réseau, il est possible de configurer

différents paramètres en utilisant Command Center RX.

Cette section explique comment accéder à Command Center RX et

comment modifier les paramètres de sécurité et le nom d'hôte.

Pour plus de détails sur Command Center RX, se reporter au document

Command Center RX User Guide.

Les paramètres que l'administrateur et les utilisateurs génériques

peuvent configurer dans Command Center RX sont les suivants.

Pour obtenir un accès complet aux fonctions des

pages de Command Center RX, saisir le nom d'utilisateur et

le mot de passe, puis cliquer sur Connexion. La saisie du

mot de passe administrateur prédéfini permet à l'utilisateur

d'accéder à toutes les pages, y compris Boîte de document et

Paramètres dans le menu de navigation. Le paramètre

d'usine par défaut pour l'utilisateur par défaut avec des

privilèges d'administrateur est indiqué ci-dessous.

* Les majuscules et les minuscules sont distinguées

(sensible à la casse).

Nom connexion util. Admin

Mot passe conn. Admin

Paramètre Description Administrateur

Permet de vérifier la structure de la machine.

Configuration, Compteur, A propos de Command Center RX

État du travail Affiche toutes les informations sur l'appareil, y compris les travaux

d'impression et l'historique du journal des travaux.

État du travail d'impression, Journal du travail d'impression

Ajouter ou supprimer des boîtes de documents ou supprimer des

documents dans une boîte de documents.

Boîte personnalisée, Paramètres de boîte de travaux

Papier/alimentation/sortie, Économie d'énergie/temporisation,

Configurer les paramètres des fonctions avancées.

Défaut commun/travail, Imprimante, E-mail

Opérations d'impression

Accès à Command Center RX

Lancer le navigateur Web.

Dans la barre Adresse ou Emplacement, saisir l'adresse IP ou le nom

d'hôte de la machine.

Exemples : https://192.168.48.21/ (pour une adresse IP)

https://P001 (si le nom d'hôte est "P001")

La page Web affiche les informations de base sur la machine et

Command Center RX, ainsi que l'état actuel.

Sélectionner une catégorie dans la barre de navigation à gauche de

l'écran. Lors de la connexion à la machine en tant qu'administrateur,

les options disponibles sont Paramètres de la machine,

Paramètres de fonction, Paramètres réseau, Paramètres de

sécurité, et Paramètres de gestion.

Configurer les paramètres de sécurité avancés.

Sécurité de la machine, Sécurité réseau, Certificats

Paramètres d'historique, SNMP, Réinitialiser

Paramètre Description Administrateur

Si le message Il existe un problème avec le

certificat de sécurité de ce site Web. s'affiche, configurer le

certificat. Pour plus de détails sur les certificats, se reporter

au document Command Center RX User Guide.

Il est également possible de continuer l'opération sans

configurer le certificat.Opérations d'impression

Modification des paramètres de sécurité

Cette section explique comment modifier les paramètres de sécurité.

Accéder à Command Center RX en consultant la section Accès à

Command Center RX à la page 2-5.

Dans le menu Paramètres de sécurité, sélectionner le paramètre à

configurer. Les paramètres pouvant être configurés sont Sécurité de

la machine, Sécurité réseau et Certificats.

Les paramètres pouvant être configurés dans

Sécurité de la machine et Sécurité réseau peuvent aussi

être configurés à partir du menu système de la machine. Pour

plus d'informations, se reporter à la section Utilisation du pan-

neau de commande à la page 4-1.

Pour plus de détails sur les paramètres concernant les

certificats, se reporter au document Command Center RX User Guide.2-7

Opérations d'impression

Modification des informations de la machine

Modifier les informations de la machine.

Accéder à Command Center RX en consultant la section Accès à

Command Center RX à la page 2-5.

Dans le menu Paramètres de la machine, sélectionner Système.

Saisir les informations de la machine, puis cliquer sur Soumettre.

IMPORTANT Après la modification des paramètres, redémarrer le

réseau ou mettre la machine hors tension, puis à nouveau sous

Pour redémarrer la carte d'interface réseau, cliquer sur

Paramètres de gestion

dans Redémarrer.Opérations d'impression

En configurant les paramètres SMTP, il est possible d'envoyer des

notifications par courrier électronique lorsque les travaux sont terminés.

Afin de pouvoir utiliser cette fonction, la machine doit être connectée à un

serveur de messagerie via le protocole SMTP.

Vérifier également les points suivants.

• Environnement réseau utilisé pour connecter la machine au serveur

Une connexion permanente via un réseau local est recommandée.

• Paramètres SMTP Utiliser Command Center RX pour enregistrer l'adresse IP ou le nom

d'hôte du serveur SMTP.

• Si la taille des messages e-mail a été limitée, il peut être impossible

d'envoyer des messages volumineux.

La méthode permettant de définir les réglages SMTP est décrite ci-après.

Accéder à Command Center RX en consultant la section Accès à

Command Center RX à la page 2-5.

Dans le menu Paramètres de fonction, appuyer sur E-mail.2-9

Opérations d'impression

Saisir les valeurs appropriées dans chaque champ.

Paramètre Description

SMTP Configurer pour envoyer un courrier électronique à partir de la

Protocole SMTP Configurer le protocole SMTP. Configurer le paramètre SMTP

(transmis. e-mail) sur Activé sur la page Paramètres de

SMTP Saisir le nom d'hôte ou l'adresse IP du serveur SMTP.

SMTP Spécifier le numéro de port à utiliser pour SMTP. Utiliser le port

serveur SMTP Régler le délai d'attente en secondes avant l'expiration.

Définir si l'authentification SMTP est utilisée. Pour utiliser

l'authentification, saisir les informations de l'utilisateur pour

Sécurité SMTP Configurer la sécurité SMTP.

Activer Sécurité SMTP dans SMTP (transmis. e-mail) sur la

page Paramètres de protocole.

délai SMTP Spécifier le délai en secondes avant l'expiration de la

connexion au serveur POP. Ce paramètre peut être configuré

lorsque POP avant SMTP est sélectionné dans Protocole

Effectuer un test pour vérifier que les paramètres sont

Définir si les domaines sont restreints ou non. Cliquer sur

Liste de domaines et saisir les noms de domaines des

adresses à autoriser ou rejeter. La restriction peut aussi être

spécifiée par adresse e-mail.

POP3 Configurer pour recevoir un courrier électronique sur la

Protocole POP3 Configurer le protocole POP3. Configurer le paramètre POP3

(réception e-mail) sur Activé sur la page Paramètres de

Spécifier l'intervalle de contrôle des e-mails entrants en

Cliquer sur Recevoir pour se connecter immédiatement au

serveur POP3 et vérifier les e-mails entrants.

Définir si les domaines sont restreints ou non. Cliquer sur

Liste de domaines et saisir les noms de domaines des

adresses à autoriser ou rejeter. La restriction peut aussi être

spécifiée par adresse e-mail.

Configurer les paramètres pour les comptes utilisateur POP3

et le serveur POP3. Jusqu'à trois utilisateurs peuvent être

configurés.Opérations d'impression

Cliquer sur Soumettre.

Lim. taille e-mail Saisir la taille maximale autorisée pour les e-mails en kilo-

octets. Lorsque la taille de l'e-mail est supérieure à cette

valeur, un message d'erreur s'affiche et l'envoi de l'e-mail est

annulé. Utiliser ce paramètre si Lim. taille e-mail a été défini

pour le serveur SMTP. Dans le cas contraire, saisir une valeur

nulle (0) pour activer l'envoi d'e-mail quelle que soit la limite de

Saisir l'adresse e-mail de la personne responsable de la

machine, par exemple l'administrateur de la machine, afin que

les réponses ou les rapports de non remise soient envoyés à

cette personne et non à la machine. L'adresse de l'expéditeur

doit être correctement saisie pour l'authentification SMTP. La

longueur maximale de l'adresse de l'expéditeur est de 128

Signature Saisir la signature. Il s'agit d'un texte libre qui s'affichera à la

fin du corps de l'e-mail. Cette option est souvent utilisée pour

une identification supplémentaire de la machine. La longueur

maximale de la signature est de 512 caractères.

Modifier les paramètres des fonctions par défaut sur la page

Paramètres communs/travail par défaut.

Paramètre Description2-11

Opérations d'impression

Enregistrement d’une Boîte personnalisée

Il est possible d'enregistrer une boîte personnalisée depuis Command

Accéder à Command Center RX en consultant la section Accès à

Command Center RX à la page 2-5.

Dans le menu Boîte de document, cliquer sur Boîte personnalisée.

Cliquer sur Ajouter.

Saisir les détails de la boîte.

Saisir les informations pour la boîte personnalisée à enregistrer. Les

champs à renseigner sont les mêmes que pour l'enregistrement sur

la machine. Pour plus d'informations, se reporter à la section Boîte

personnalisée (Utilisation d'une Boîte personnalisée) à la page 4-20.

Cliquer sur Soumettre.Opérations d'impression

Impression d'un document stocké dans une boîte personnalisée

Un document stocké dans une boîte personnalisée peut être imprimé à

partir de Command Center RX.

Accéder à Command Center RX en consultant la section Accès à

Command Center RX à la page 2-5.

Dans le menu Boîte de document, cliquer sur Boîte personnalisée.

Cliquer sur le numéro ou le nom de la boîte personnalisée dans

laquelle le document est stocké.

Sélectionner le document à imprimer.

Cocher la case du document à imprimer.

Cliquer sur Imprimer.

Pour connaître les paramètres qui peuvent être configurés, consultez

le document Command Center RX User Guide.2-13

Opérations d'impression

Installation du pilote de l'imprimante

Avant d'installer le pilote d'imprimante depuis le DVD-ROM, assurez-

vous que l'imprimante est branchée et connectée à l'ordinateur. Le pilote

d'imprimante est nécessaire pour imprimer les données créées dans une

Pour plus d'informations sur le pilote de l'imprimante, se reporter au

document Printer Driver User Guide sur le DVD-ROM.

Installation du pilote d'imprimante sous Windows

La procédure suivante est un exemple d'installation du logiciel sous

Windows 7 en utilisant Installation rapide.

Pour plus de détails, se reporter à Installation personnalisée à la section

Installation personnalisée à la page 2-15.

Cliquer sur Afficher le contrat de licence et lire le contrat de licence.

Cliquer sur Accepter.

Sélectionner l'onglet Installation rapide.

L'installation sur Windows doit être effectuée par

un utilisateur connecté avec des droits d'administrateur.

En cas de connexion par câble USB, la fonction Plug and Play

est désactivée sur cette machine lorsqu'elle est en mode

veille. Pour continuer l'installation, appuyer sur la touche GO

pour faire sortir l'appareil du mode faible consommation ou du

mode veille avant de continuer.

KX XPS DRIVER ne peut pas être installé sous Windows XP.

L'installation sur Windows doit être effectuée par

un utilisateur connecté avec des droits d'administrateur.

Si la boîte de dialogue Assistant Ajout de nouveau matériel

détecté s'affiche, sélectionner Annuler.

Si l'écran d'exécution automatique s'affiche, cliquer sur

Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer

sur Oui (Autoriser).

Pour installer Status Monitor, il est nécessaire

d'installer Microsoft .NET Framework 4.0 au préalable.Opérations d'impression

Sélectionner la machine à installer.

Utiliser le nom d'hôte comme nom de port peut aussi être

sélectionné et configuré pour utiliser le nom d'hôte du port TCP/IP

standard. (Une connexion USB ne peut pas être utilisée.)

Sélectionner le package à installer.

Les packages comprennent le logiciel suivant :

• Package de pilotes

KX DRIVER, Status Monitor, Fonts

Cliquer sur Installer.

Terminer l'installation.

Lorsque Votre logiciel est prêt à l'emploi s'affiche, le logiciel peut

être utilisé. Pour imprimer une page de test, cliquer sur la case

Imprimer une page test et sélectionner la machine.

Cliquer sur Terminer pour quitter l'assistant.

Si un message de redémarrage du système s'affiche, redémarrer

l'ordinateur en suivant les indications à l'écran. Cela termine la

procédure d'installation du pilote de l'imprimante.

La machine ne peut pas être détectée si elle

n'est pas sous tension. Si l'ordinateur ne détecte pas la

machine, vérifier qu'elle est connectée à l'ordinateur à l'aide

du réseau ou d'un câble USB et qu'elle est sous tension, puis

cliquer sur (Rafraîchir).

Si Paramètres du périphérique a été

sélectionné dans Windows XP, la boîte de dialogue pour la

configuration du périphérique s'affichera après avoir cliqué

sur Terminer. Configurer les paramètres pour les options

installées sur la machine. Les paramètres du périphérique

peuvent être configurés à la fin de l'installation. Pour plus de

détails, se reporter aux paramètres de la machine dans

Printer Driver User Guide sur le DVD-ROM.2-15

Opérations d'impression

Installation personnalisée

La procédure suivante est un exemple d'installation du logiciel sous

Windows 7 en utilisant Installation personnalisée.

Cliquer sur Afficher le contrat de licence et lire le contrat de licence.

Cliquer sur Accepter.

Sélectionner l'onglet Installation personnalisée.

Sélectionner la machine à installer et cliquer sur la flèche pour la

déplacer dans la liste Produits à installer.

Les boutons suivants sont disponibles.

Ce bouton est utilisé pour basculer l'affichage entre l'icône

Ce bouton est utilisé pour sélectionner plusieurs éléments.

: Si la machine cible ne s'affiche pas, appuyer sur ce

bouton pour sélectionner directement la machine à

L'installation sur Windows doit être effectuée par

un utilisateur connecté avec des droits d'administrateur.

Si la boîte de dialogue Assistant Ajout de nouveau matériel

détecté s'affiche, sélectionner Annuler.

Si l'écran d'exécution automatique s'affiche, cliquer sur

Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer

sur Oui (Autoriser).Opérations d'impression

Sélectionner la machine et le pilote à installer, puis cliquer sur la

flèche pour les déplacer dans la liste Produits à installer.

Sélectionner l'utilitaire à installer et cliquer sur la flèche pour le

déplacer dans la liste Produits à installer.

Cliquer sur Installer.

Terminer l'installation.

Lorsque Votre logiciel est prêt à l'emploi s'affiche, le logiciel peut

être utilisé. Pour imprimer une page de test, cliquer sur la case

Imprimer une page test et sélectionner la machine.

Cliquer sur Terminer pour quitter l'assistant.

Si un message de redémarrage du système s'affiche, redémarrer

l'ordinateur en suivant les indications à l'écran. Cela termine la

procédure d'installation du pilote de l'imprimante.

Pour installer Status Monitor, il est nécessaire

d'installer Microsoft .NET Framework 4.0 au préalable.

Si Paramètres du périphérique a été

sélectionné dans Windows XP, la boîte de dialogue pour la

configuration du périphérique s'affichera après avoir cliqué

sur Terminer. Configurer les paramètres pour les options

installées sur la machine. Les paramètres du périphérique

peuvent être configurés à la fin de l'installation. Pour plus de

détails, se reporter aux paramètres de la machine dans

Printer Driver User Guide sur le DVD-ROM.2-17

Opérations d'impression

Désinstallation du logiciel

Exécuter la procédure suivante pour supprimer le logiciel de votre

Cliquer sur le bouton Démarrer de Windows et sélectionner Tous les

programmes, Kyocera et Désinstaller Kyocera Product Library

pour afficher l'assistant de désinstallation.

Cocher la case du logiciel à supprimer.

Cliquez sur Désinstaller.

Si un message de redémarrage du système s'affiche, redémarrer

l'ordinateur en suivant les indications à l'écran. Cela termine la

procédure des désinstallation du logiciel.

Installation du pilote d'imprimante sous Macintosh

La fonctionnalité d'imprimante de la machine peut être utilisée par un

ordinateur Macintosh.

L'explication suivante concerne l'installation sous MAC OSX 10.7.

La désinstallation sous Windows doit être

effectuée par un utilisateur connecté avec des privilèges

Le logiciel peut aussi être désinstallé à l'aide de

Dans l'écran d'installation de Product Library, cliquer sur

Désinstaller et suivre les instructions sur l'écran pour

désinstaller le logiciel.

L'installation sous MAC OS doit être effectuée

par un utilisateur connecté avec des privilèges

Lors de l'impression depuis un ordinateur Macintosh, régler

l'émulation de la machine sur KPDL ou KPDL(Auto). Pour

plus d'informations, se reporter à la section Emulation (Défini-

tion de l'émulation) à la page 4-45.

En cas de connexion avec Bonjour, activer Bonjour dans les

paramètres réseau de la machine. Pour plus d'informations,

se reporter à la section Bonjour (Paramètres Bonjour) à la

Dans l'écran Authentification, saisissez le nom et le mot de

passe utilisés pour vous connecter au système d'exploitation.Opérations d'impression

Effectuer un double-clic sur l'icône Kyocera.

Effectuer un double-clic sur OS X 10.5 or higher.

Effectuer un double-clic sur Kyocera OS X 10.5+.

Le programme d'installation du pilote de l'imprimante démarre.

Installer le pilote d'imprimante en suivant les instructions du logiciel

Ceci termine l'installation du pilote de l'imprimante.

Si une connexion USB est utilisée, la machine est automatiquement

reconnue et connectée.

Si une connexion IP est utilisée, les paramètres ci-dessous sont

Ouvrir Préférences système et cliquer sur

Imprimantes et scanners

Opérations d'impression

Cliquez sur le symbole (+) pour ajouter le pilote de l'imprimante

Cliquer sur l'icône IP pour une connexion IP, puis entrer l'adresse IP

et le nom de l'imprimante.

Le numéro saisi dans Adresse s'affichera automatiquement dans

Nom. Le modifier si nécessaire.

Sélectionner les options disponibles pour la machine et cliquer sur

L'imprimante sélectionnée est ajoutée.

Lors de l'utilisation d'une connexion Bonjour,

sélectionner Défaut et cliquer sur l'élément qui s'affiche dans

Nom de l'imprimante. Le pilote avec le même nom que la

machine s'affiche automatiquement dans Pilote.Opérations d'impression

Impression à partir d'un logiciel d'application

Suivez la procédure ci-dessous pour imprimer un document créé dans

Chargez le papier souhaité dans la cassette.

Dans le menu Fichier de l'application, sélectionnez l'option Imprimer.

La boîte de dialogue Imprimer s'affiche.

Sélectionnez l'imprimante à utiliser dans la liste des imprimantes.

Entrez le nombre d'exemplaires souhaité dans la zone Nombre de

Cliquez sur OK pour lancer l'impression.

Impression avec AirPrint

AirPrint est une fonction d'impression incluse dans iOS 4.2 et les produits

plus récents, ainsi que sur Mac OS X 10.7 et les produits plus récents.

Cette fonction permet de se connecter à une machine compatible AirPrint

et d'imprimer sans installer de pilote d'imprimante.

Pour permettre la détection de la machine lors de l'impression avec

AirPrint, il faut définir les informations d'emplacement de la machine dans

Pour plus de détails, se reporter au document Command Center RX User

Pour plus d'informations sur l'utilisation du logiciel du

pilote de l'imprimante, reportez-vous au document Printer Driver

Opérations d'impression

Status Monitor (Moniteur d'état)

Status Monitor surveille l'état de l'imprimante et fournit une fonction de

création de rapport continue.

Accès à Status Monitor

Status Monitor démarre également lorsque l'impression est lancée.

Quitter Status Monitor

Utilisez l'une des méthodes indiquées ci-dessous pour quitter Status

• Quitter manuellement :

Cliquer sur l'icône des paramètres et sélectionner Quitter dans le

menu pour quitter Status Monitor.

• Quitter automatiquement :

Status Monitor se ferme automatiquement au bout de 7 minutes

Affichage de Status Monitor

L'affichage de Status Monitor est le suivant.

Aperçu rapide de l'état

L'état de l'imprimante est affiché à l'aide d'icônes. Cliquer sur le bouton

Développer pour afficher les informations détaillées.

Les informations détaillées sont affichées en cliquant sur chaque onglet

Lors de l'activation de Status Monitor, vérifier l'état

• KX Driver est installé.

• Le paramètre Enhanced WSD ou EnhancedWSD(SSL) est

réglé sur Activé dans Sécurité à la page 4-84.

Onglet État du toner

Onglet État du plateau de papier

Onglet Progression de l'impression

Icône des paramètresOpérations d'impression

Onglet Progression de l'impression

Affiche l'état des travaux d'impression.

Sélectionner un travail dans la liste des travaux pour l'annuler en utilisant

le menu affiché avec un clic droit.

Onglet État du plateau de papier

Affiche les informations sur le papier dans l'imprimante et sur la quantité

Onglet État du toner

Affiche la quantité de toner restant.

Liste des travaux2-23

Opérations d'impression

Si une erreur se produit, un avis est affiché à l'aide d'une image en 3D et

Menu contextuel de Status Monitor

Cliquer sur l'icône des paramètres pour afficher le menu suivant.

• Command Center RX Si l'imprimante est connectée à un réseau TCP/IP et possède sa

propre adresse IP, utilisez un navigateur Web pour accéder à

Command Center RX et modifier ou vérifier les paramètres du

réseau. Pour plus d'informations, consultez le document Command

Center RX User Guide.

Ce menu ne s'affiche pas lorsqu'une connexion USB est utilisée.

Définit l'affichage de Status Monitor. Pour plus d'informations, se

reporter à la section Paramètres de notification de Status Monitor à la

• www.kyoceradocumentsolutions.com

Ouvre notre site Internet.

Quitter Status Monitor.

Icône des paramètresOpérations d'impression

Paramètres de notification de Status Monitor

Affiche les paramètres et les détails de la liste des évènements de Status

Sélectionner si la notification est effectuée lorsqu'une erreur se produit

dans la liste des évènements.

Sélectionner Active la notification d'événement.

Si ce paramètre est réglé sur Désactivé, Status Monitor ne démarrera

pas même si une impression est exécutée.

Sélectionnez un événement à utiliser avec la fonction de synthèse

vocale dans les Evénements disponibles.

Cliquer sur la colonne Fichier son / Synthèse vocale.

Cliquez sur le bouton parcourir (...) pour obtenir une notification avec

Lors de la personnalisation des textes du message à lire sur l'écran

en synthèse vocale, saisir les textes dans le champ de texte.

Le format de fichier disponible est WAV.2-25

Opérations d'impression

Fonction économie d'énergie

Mode faible consommation

Lorsque la durée définie (le paramètre d'usine est 1 minute) s'est écoulée

après la dernière utilisation de l'imprimante, cette dernière passe

automatiquement en mode faible consommation. Le rétro-éclairage de

l'écran et les voyants s'éteignent et la consommation d'énergie est

réduite. La machine est en mode faible consommation.

Il est possible d'allonger le délai d'inactivité à l'issue duquel la machine

passe en mode faible consommation. Pour plus d'informations, voir Temp

faible puis (Délai de temporisation du mode faible consommation) à la

Si des données d'impression sont reçues alors que le mode faible

consommation est activé, l'écran s'allume et l'impression démarre.

Pour reprendre, appuyer sur [GO]. L'imprimante est prête à fonctionner

au bout de 11 secondes.

Veuillez noter que les conditions environnementales ambiantes (par ex.

ventilation) peuvent ralentir le temps de réponse de la machine.

Lorsque la durée définie (le paramètre d'usine est 15 minute) s'est

écoulée après la dernière utilisation de l'imprimante, cette dernière passe

automatiquement en mode veille. Le rétro-éclairage de l'écran et les

voyants s'éteignent pour réduire la consommation d'énergie. La machine

Pour utiliser l'imprimante, appuyer sur [GO]. L'imprimante est prête à

fonctionner au bout de 17 secondes.

Pour plus d'informations sur la configuration des paramètres, se reporter

à la section Mise en veille (Délai de temporisation de la mise en veille) à

Lorsque la durée définie (le paramètre d'usine est 15 minute) s'est

écoulée après la dernière utilisation de l'imprimante, cette dernière passe

automatiquement en mode veille. Le rétro-éclairage de l'écran et les

voyants s'éteignent pour réduire la consommation d'énergie. La machine

Pour plus d'informations sur la configuration des paramètres, se reporter

à la section Mise en veille (Délai de temporisation de la mise en veille) à

Il existe deux modes veille : Reprise rapide et Économie d'énergie. Le

paramètre par défaut est le mode Économie d'énergie.

La reprise à partir du mode veille est plus rapide que lors de l'utilisation

du mode Économie d'énergie.

L'écran s'éteint lors du passage en mode veille et le voyant Ready

clignote.Opérations d'impression

La machine quitte ce mode rapidement lors de l'appui sur [GO]. La

machine quitte ce mode et imprime automatiquement lorsqu'un travail est

En cas de réception de données d’impression en mode Veille,

l’impression est effectuée mais l’écran reste éteint.

Pour utiliser l'imprimante, appuyer sur [GO].

Veuillez noter que les conditions environnementales ambiantes (par ex.

ventilation) peuvent ralentir le temps de réponse de la machine.

Pour plus d'informations sur la configuration des paramètres, se reporter

à la section Mise en veille (Délai de temporisation de la mise en veille) à

Mode Économie d'énergie

Ce mode réduit la consommation d'énergie encore plus que le mode

reprise rapide et permet de définir le mode veille séparément pour

Pour utiliser l'imprimante, appuyer sur [GO]. L'imprimante est prête à

fonctionner au bout de 17 secondes.

Pour plus d'informations sur les paramètres d'économie d'énergie, se

reporter à la section Param niv veille (Paramètre du niveau de veille) à la

Si la temporisation de faible consommation est égale à la

temporisation de veille, le mode veille a la priorité.3-1

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 3-2

Sélection du papier approprié 3-4

Chargement du papier 3-15Handling Paper

Recommandations générales

Cette machine est conçue pour imprimer sur du papier copieur normal

(utilisé en général sur les copieurs à encre sèche standard), mais accepte

également différents autres types de papier dans les limites spécifiées ci-

Il est important de sélectionner le bon papier. L'utilisation d'un papier

inapproprié peut entraîner des bourrages papier, des plis, une mauvaise

qualité d'impression et le gaspillage de papier, et peut, dans les cas

extrêmes, endommager la machine. Les recommandations fournies ci-

après permettent d'augmenter la productivité en assurant une impression

efficace et en limitant l'usure de la machine.

Disponibilité du papier

La plupart des types de papier sont compatibles avec un grand nombre

de machines. Le papier conçu pour les copieurs xérographiques peut

également être utilisé avec cette machine.

Il existe trois grandes catégories de papier : économie, standard et

prestige. Ces papiers se distinguent principalement par leur facilité à

circuler dans la machine. Cette caractéristique est étroitement liée au

lissé, au format et au taux d'humidité du papier et à la façon dont il a été

coupé. Avec un papier de qualité supérieure, le risque de bourrages

papier et d'autres problèmes est moins grand et la qualité de l'impression

Les différences entre les papiers de différents fournisseurs peuvent

également avoir un effet sur les performances de la machine. Une

imprimante de qualité ne peut pas donner de résultats de qualité si un

mauvais papier est utilisé. Un papier bon marché peut s'avérer peu

économique sur le long terme s'il provoque des problèmes d'impression.

Chaque catégorie de papier est disponible dans une variété de

grammages de base (décrits ultérieurement). Les grammages standard

sont compris entre 60 et 120 g/m² (16 à 32 lb).

Spécifications du papier

Le tableau suivant présente les spécifications papier de base. Elles sont

détaillées dans les pages suivantes.

Le fabricant ne peut pas être tenu responsable des

problèmes résultant de l'utilisation de papier ne correspondant

pas à ces spécifications.

Élément Spécification

Poids Bac, PF-520 (en option) : 60 à 163 g/m² (16

Bac MF, PF-530 (en option) : 60 à 220 g/m²

Épaisseur 0,086 à 0,110 mm (3,4 à 4,3 mils)

Dimensions Se reporter à la section Formats de papier à

Précision ±0,7 mm (±0,0276 pouces)

Degré d'humidité 4 % à 6 %3-3

Formats de papier minimal et maximal

Les formats de papier minimal et maximal sont indiqués ci-après. Dans le

cas de papier non standard (par exemple, transparent, étiquettes, vélin,

carte, enveloppe et papier couché), il convient d'utiliser le bac MF

L'utilisation des produits suivants est recommandée avec l'imprimante

pour obtenir des performances optimales.

Direction du grain Grain long

Teneur en pâte 80 % minimum

Élément Spécification

Taille Produit Poids

Sélection du papier approprié

Cette section présente les recommandations à suivre pour sélectionner

Évitez d'utiliser un papier tuilé, sale, déchiré, bosselé ou comportant des

bords pliés ou bien encore contaminé avec des peluches, de l'argile ou

des petits morceaux de papier.

L'utilisation de ce type de papier peut entraîner une impression illisible et

des bourrages papier et peut réduire la durée de vie de la machine. Il est

en particulier déconseillé d'utiliser du papier couché ou comportant tout

autre traitement de surface. La surface du papier doit être aussi lisse et

régulière que possible.

Vous ne devez pas utiliser de papier couché ou dont la surface a été

traitée et contient du plastique ou du carbone. Exposé aux hautes

températures liées au processus de fixation, ce papier peut émettre des

Un papier de qualité standard doit contenir au moins 80 % de pâte. La

teneur en coton ou autres fibres ne doit pas dépasser 20 %.

Les bacs et le bac MF peuvent recevoir les formats de papier répertoriés

dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats

de papier pour le chargeur de papier (chargeur de papier optionnel PF-

520, PF-530), reportez-vous à la section Format du bac (1 à 4) (Définition

du format du papier du bac) à la page 4-35.

Les tolérances acceptées sont ±0,7 mm (±0,0276 pouces) pour la

longueur et la largeur. Les angles doivent être de 90° ±0,2°.

Le papier doit présenter une surface lisse, non couchée. Si sa surface est

rugueuse ou sableuse, des zones blanches peuvent apparaître à

l'impression. Un papier trop lisse, quant à lui, peut provoquer des

problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).

Le grammage est le poids du papier exprimé en grammes par mètre carré

(g/m²). Un grammage de papier trop élevé ou trop faible peut entraîner

des faux départ ou des bourrages papier ainsi que l'usure prématurée de

la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier

inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes

de qualité d'impression (impression floue) en raison de la mauvaise

Tableau des équivalences des grammages papier

Le grammage du papier est exprimé en livres (lb) et en grammes par

mètre carré (g/m²). Les cases grisées indiquent les grammages standard.

Bac : 105 à 216 mm × 148 à 356 mm

(4-1/8 à 8-1/2 pouces × 5-13/16 à 14 pouces)

Bac multifonctions :70 à 216 mm × 148 à 356 mm

(2-3/4 à 8-1/2 pouces × 5-13/16 à 14 pouces)

Grammage du papier (système

Grammage du papier (système

Le papier utilisé dans l'appareil ne doit être ni trop épais ni trop fin. Des

problèmes de bourrages papier, d'alimentation multiples et d'impression

pâle peuvent signifier que le papier est trop fin. Des problèmes de

bourrages papier et d'impression floue peuvent indiquer un papier trop

Le degré d'humidité est déterminé par le taux d'humidité par rapport à la

masse sèche du papier. L'humidité peut influencer l'aspect du papier, sa

capacité d'alimentation, sa tuile, ses propriétés électrostatiques et la

L'humidité du papier varie selon l'humidité relative de la pièce. Si

l'humidité relative est élevée et qu'elle est absorbée par le papier, les

bords du papier se dilatent et se gondolent. Si l'humidité relative est faible

et que le papier perd de son humidité, les bords du papier rétrécissent et

se contractent, ce qui peut affecter le contraste à l'impression.

Des bords gondolés ou cassants peuvent provoquer des bourrages

papier et des problèmes d'alignement. Le degré d'humidité du papier doit

se situer entre 4 et 6 %.

Pour maintenir un degré d'humidité correct, il est important de stocker le

papier dans un environnement contrôlé. Voici quelques

recommandations pour le contrôle de l'humidité :

• Stockez le papier dans un endroit frais et sec.

• Conservez le papier dans son emballage aussi longtemps que

possible. Replacez le papier dans son emballage s'il n'est pas utilisé.

• Stockez le papier dans son carton d'origine. Placez le carton en

hauteur, séparé du sol par une palette par exemple.

• Une fois que le papier a été déplacé de son lieu de stockage, laissez-

le dans la même pièce que la machine pendant 48 heures avant de

• Évitez de laisser le papier dans un endroit chaud, ensoleillé ou

Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain

parallèle à la longueur (grain long) ou à la largeur (grain court). Les

papiers à grain court peuvent provoquer des problèmes d'alimentation

dans la machine. Il est recommandé d'utiliser du papier à grain long dans

Lorsque vous utilisez du papier couché, sachez que

les feuilles se colleront entre elles dans un lieu très humide.

Grammage du papier (système

Grammage du papier (système

Porosité : indique la densité de la fibre de papier.

Rigidité : un papier mou peut onduler dans l'appareil et provoquer des

Tuile : la plupart des papiers ont naturellement tendance à rebiquer dans

un sens s'ils sont laissés hors de leur emballage.

Décharge électrostatique : pendant le processus d'impression, le

papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir

se débarrasser de cette charge pour que les feuilles imprimées ne collent

pas les unes aux autres dans le bac de sortie.

Blancheur : le contraste de la page imprimée dépend de la blancheur du

papier. Un papier plus blanc permet d'obtenir un aspect plus net, plus

Contrôle de qualité : un format de feuille inégal, des coins dont l'angle

n'est pas droit, des bords irréguliers, des feuilles mal découpées et des

bords et coins écrasés peuvent entraîner un mauvais fonctionnement de

l'appareil. Un fournisseur de papier sérieux doit prendre toutes les

mesures possibles pour éviter ces problèmes.

Conditionnement : le papier doit être emballé dans un carton solide afin

de le protéger contre tout dommage lors du transport. Un papier de

qualité provenant d'un fournisseur digne de confiance est en général

emballé correctement.

Vous pouvez noter que l'imprimante émet de la

vapeur dans la zone autour du plateau supérieur si vous utilisez

du papier humide. Vous pouvez cependant imprimer en toute

sécurité.Handling Paper

Il est possible d'utiliser les types de papier spécial suivants :

Utilisez du papier conçu pour les copieurs ou les imprimantes (avec

fixation par chaleur). Lorsque vous utilisez des transparents, des

étiquettes, du papier fin, des enveloppes, des cartes postales ou du

papier épais, chargez le support dans le bac MF. Pour plus

d'informations, se reporter à la section Alimentation (sélection de la

source d'alimentation du papier) à la page 4-41.

Étant donné que la composition et la qualité des papiers spéciaux varient

considérablement, le papier spécial est davantage susceptible de

provoquer des problèmes à l'impression que le papier blanc standard.

Aucune responsabilité ne sera engagée si de l'humidité, par exemple, se

dégageant lors de l'impression sur du papier spécial endommage la

machine ou blesse l'opérateur.

Les transparents doivent être résistants à la chaleur émise par la fixation

pendant le processus d'impression. Il est recommandé d'utiliser des

transparents de type 3M CG3700 (Letter, A4).

Le tableau ci-dessous présente les spécifications à respecter pour le

Type de papier à utiliser

Papier fin (60 à 64 g/m²) VÉLIN Papier épais(90 à 220 g/m²) EPAIS Papier couleur COULEUR Papier recyclé RECYCLÉ

Transparents de rétroprojecteurs TRANSPARENT Cartes postales CARTE Enveloppes ENVELOPPE

Étiquettes ÉTIQUETTES Papier couché COUCHÉ

Avant d'acheter un papier spécial, il est

recommandé de tester un échantillon sur la machine et de vérifier

si la qualité d'impression est satisfaisante.

Élément Spécification

Tolérance de chaleur Doit tolérer au moins 190 °C (374 °F)

Épaisseur 0,100 à 0,110 mm (3,9 à 4,3 mils)

Afin d'éviter tout problème d'impression, chargez les transparents dans

l'imprimante un à la fois à l'aide du bac MF. Chargez toujours les

transparents verticalement (avec le bord long vers l'imprimante).

Si les transparents possèdent des bords rugueux sur le dos, cela peut

causer un bourrage papier. Retirez les bords rugueux, inversez les côtés

ou chargez la feuille du bord opposé.

Si vous devez retirer les transparents du bac (par exemple, pour éliminer

un bourrage papier), saisissez-les délicatement par les bords pour éviter

d'y laisser des traces de doigts.

Les étiquettes doivent être chargées à partir du bac MF ou du chargeur

de papier en option PF-530.

Lors de l'impression sur étiquettes adhésives, le principe de base est que

la partie autocollante ne doit jamais toucher un composant quelconque

de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la

machine sera endommagée.

Les planches d'étiquettes se composent de trois couches, illustrées dans

la figure ci-contre. L'impression s'effectue sur la feuille supérieure. La

couche adhésive est constituée d'adhésifs autocollants. La feuille de

support (également appelée doublure) protège les étiquettes jusqu'à leur

utilisation. En raison de la complexité de sa composition, le papier

d'étiquettes adhésives est particulièrement exposé aux problèmes

La planche d'étiquettes doit être entièrement recouverte de sa feuille

supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes

risquent de se décoller, entraînant ainsi de graves problèmes de

Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une

marge supplémentaire. Ne retirez pas la feuille supplémentaire tant que

l'impression n'est pas terminée.

Le tableau ci-dessous présente les spécifications à respecter pour les

Élément Spécification

Grammage de la feuille

44 à 74 g/m² (12 à 20 lb/rame)

Aérez la pile de cartes et alignez les bords avant de les placer dans le bac

Multi. Assurez-vous qu'elles ne sont pas tuilées, afin d'éviter les

Certaines cartes postales présentent des bords irréguliers au verso

(causés par la découpe). Si c'est le cas, placez les cartes sur une surface

plane et aplanissez les bords avec, par exemple, une règle.

Les enveloppes doivent toujours être chargées à partir du bac MF, avec

la face à imprimer vers le haut. Les enveloppes doivent être chargées à

partir du bac MF ou du chargeur de papier en option PF-530.

La composition d'une enveloppe étant plus complexe que celle d'un

papier ordinaire, il n'est pas toujours possible d'assurer une impression

homogène sur l'intégralité de la surface de l'enveloppe.

Généralement, sur les enveloppes, la direction du grain est en diagonale.

Se reporter à la section Grain du papier à la page 3-6. Or, cette direction

peut aisément être à l'origine de plis ou de gaufrages lors du passage des

enveloppes dans l'imprimante. Avant d'acheter des enveloppes en

grande quantité, il est recommandé de tester un échantillon sur la

machine et de vérifier que l'imprimante prend en charge ce type

• N'utilisez pas d'enveloppes contenant un adhésif liquide.

• Évitez les longues sessions d'impression destinées aux seules

enveloppes. En effet, l'impression intensive d'enveloppes peut

entraîner l'usure prématurée de l'imprimante.

• En cas de bourrage, retirez quelques enveloppes du bac Multi.

• Pour éviter les bourrages liés aux enveloppes tuilées, il est

recommandé de ne pas laisser plus de 10 enveloppes imprimées

dans le plateau supérieur.

Grammage du composite 104 à 151 g/m² (28 à 40 lb/rame)

Épaisseur de la feuille

0,086 à 0,107 mm (3,9 à 4,2 mils)

Épaisseur du composite 0,115 à 0,145 mm (4,5 à 5,7 mils)

Degré d'humidité 4 à 6 % (composite)

Élément Spécification

Aérez la pile de papier et alignez les bords avant de les charger. Certains

papiers présentent des bords irréguliers au verso (causés par la

découpe). Si c'est le cas, placez le papier sur une surface plane et

aplanissez les bords une ou deux fois avec, par exemple, une règle.

L'utilisation d'un papier dont les bords sont irréguliers peut entraîner des

Utilisez des cartes réponse dépliées (Oufuku

Lorsque vous chargez des enveloppes ou des cartes dans le bac MF Chargez l'enveloppe avec la face à imprimer vers le haut.

Si des bourrages surviennent alors que le papier a

été lissé de cette façon, placez le papier dans le bac MF avec le

bord d'attaque relevé de quelques millimètres, comme illustré ci-

Si vous utilisez souvent du papier épais, nous recommandons

l'utilisation du chargeur de papier en option PF-530.Handling Paper

Le papier couleur doit répondre aux même conditions que le papier blanc

de qualité supérieure, se reporter à Spécifications du papier à la page 3-

2. En outre, les pigments utilisés dans le papier doivent résister aux

hautes températures de fixation lors de l'impression (jusqu'à 200 °C

Le papier pré-imprimé doit répondre aux mêmes spécifications que le

papier blanc de qualité supérieure, se reporter à Spécifications du papier

à la page 3-2. L'encre pré-imprimée doit résister aux hautes températures

de la fixation pendant le processus d'impression et doit être compatible

avec l'huile de silicone. N'utilisez pas de papier avec surface traitée, tel

que le type de papier couramment utilisé pour les calendriers.

Sélectionnez un papier recyclé répondant aux mêmes spécifications que

le papier blanc de qualité supérieure sauf en terme de blancheur, se

reporter à Spécifications du papier à la page 3-2.

Le papier couché est créé en traitant la surface du papier de base avec

un revêtement qui permet une meilleure qualité d'impression que le

papier normal. Le papier couché est utilisé pour une qualité d'impression

particulièrement élevée.

La surface du papier de haute qualité ou de qualité moyenne est revêtue

d'agents spéciaux qui améliorent la couverture de l'encre en rendant la

surface du papier plus lisse. Ces agents sont utilisés pour revêtir les deux

côtés ou un seul côté du papier. Le côté revêtu a un aspect légèrement

IMPORTANT Lorsque vous imprimez sur du papier couché dans un

lieu très humide, assurez-vous que le papier soit conservé au sec, car

l'humidité peut faire coller les feuilles entre elles lorsqu'elles sont

chargées dans l'imprimante.

Si vous utilisez souvent du papier couleur, nous

recommandons l'utilisation du chargeur de papier en option PF-

Avant d'acheter un papier recyclé, il est

recommandé de tester un échantillon sur la machine et de vérifier

si la qualité d'impression est satisfaisante.3-13

Indicateurs de type de papier (chargeur de papier

Si vous devez charger du papier non standard dans le chargeur de papier

optionnel PF-530, pliez la feuille de l'indicateur de type de papier fournie

en trois afin que le symbole du type de papier approprié soit tourné vers

l'extérieur et introduisez-la dans le présentoir du bac.

La feuille blanche peut être utilisée pour inscrire d'autres noms ou

symboles. Lors de l'inscription d'un nom ou d'un symbole sur la

partie inférieure de la feuille, inversez-le par rapport à la partie

supérieure.Handling Paper

L'imprimante peut imprimer selon le paramètre le mieux adapté au type

Lorsque vous associez un type de papier à une source de papier à partir

du panneau de commande de l'imprimante, celle-ci sélectionne

automatiquement la source de papier appropriée et imprime dans le

mode le mieux adapté au type de papier correspondant.

Il est possible de définir un autre paramètre de type de papier pour

chaque source de papier, y compris pour le bac Multi. Outre les types de

papier prédéfinis, vous pouvez également définir et sélectionner des

types de papier personnalisés. Se reporter à la section Réglage papier

(Création d'un type de papier personnalisé) à la page 4-39. Les types de

papier suivants peuvent être utilisés.

NORMAL Oui Oui Normal 2 Oui Oui

TRANSPARENT Oui Non Très lourd Non Non

PRÉIMPRIMÉ Oui Oui Normal 2 Oui Oui

ÉTIQUETTES Oui Non Lourd 1 Non Oui

COUCHÉ Oui Oui Normal 3 Oui Oui

RECYCLÉ Oui Oui Normal 2 Oui Oui

VÉLIN Oui Non Léger Non Non

RUGUEUX Oui Oui Normal 3 Oui Oui

EN-TÊTE Oui Oui Normal 2 Oui Oui

COULEUR Oui Oui Normal 2 Oui Oui

PERFORÉ Oui Oui Normal 2 Oui Oui

ENVELOPPE Oui Non Lourd 2 Non Oui

CARTE Oui Non Lourd 1 Non Oui

COUCHÉ Oui Non Lourd 1 Oui Oui

EPAIS Oui Oui Lourd 2 Oui Oui

HAUTE QUALITÉ Oui Oui Normal 3 Oui Oui

Oui Oui Normal 2 Oui Oui

Oui : Peut être stocké Non : Ne peut pas être stocké

†. Type de papier défini et enregistré par l'utilisateur. Il est possible de définir jusqu'à 8 types de paramètres utilisateur.

Pour plus d'informations, se reporter à la section Réglage papier (Création d'un type de papier personnalisé) à la

Chargement du papier

La section suivante décrit la procédure de chargement du papier dans le

bac et le bac Multi.

Chargement de papier dans le bac

Aérez le support (papier), puis égalisez la pile sur une surface plane

pour éviter les bourrages papier ou les impressions de travers.

Retirez la cassette de l'imprimante.

Tournez la molette de format papier jusqu'à ce que le format que vous

comptez utiliser apparaisse dans la fenêtre correspondante.

Appuyez sur le levier d'ouverture et faites glisser les guides de papier

gauche et droit jusqu'au format de papier souhaité.

Molette de format de papierFenêtre de format de papier

Lorsque la molette de format de papier indique

Other, le format doit être configuré depuis le panneau de

commande de l'imprimante. Se reporter à la section Format

du bac (1 à 4) (Définition du format du papier du bac) à la

Levier d'ouvertureGuides papierHandling Paper

Appuyez sur le levier d'ouverture et faites glisser la butée du papier

jusqu'au format de papier souhaité.

Les formats papier standard sont indiqués à l'intérieur du bac.

Chargez le papier souhaité dans le bac.

Réinsérez la cassette dans l'imprimante et enfoncez-la

L'avant du bac papier contient un indicateur de niveau de papier qui

permet de connaître la quantité de papier restante. Lorsque le papier

est épuisé, l'indicateur affiche le niveau (vide).

Ne placez pas de papier au-delà des repères de

chargement maximal indiqués sur les guides papier.

Le bac à papier contient environ 500 feuilles de papier de

80 g/m² (21 lb.) d'une épaisseur de 0,11 mm (le modèle

ECOSYS P6021cdn contient environ 250 feuilles de papier

d'une épaisseur de 0,11 mm/feuille. )

Chargement de papier dans le bac MF (multifonction)

Aérez les supports (papier/transparents), puis égalisez la pile sur une

surface plane pour éviter les bourrages papier ou les impressions de

Appuyez au centre du bac MF et tirez-le vers vous jusqu'à ce qu'il

Tirez le sous-bac vers vous jusqu'à ce qu'il s'arrête et vérifiez qu'il n'y

Réglez la position des guides papier sur le bac MF. Les formats de

papier standard sont marqués. Pour les formats standard, faites-

glisser les guides jusqu'à la position correspondante.

Bac MF Sous-bacHandling Paper

Alignez le papier sur les guides papier et insérez-le le plus loin

Configurez le format de papier du bac Multi depuis le panneau de

commande de l'imprimante. Se reporter à la section Format Bac MF

(Définition du format du papier du bac MF) à la page 4-33.

Pour utiliser la butée d'éjection de feuille, ouvrez-la comme illustré ci-

dessous (exemple : Legal)

Ne placez pas de papier au-delà des repères de

chargement maximal indiqués à l'intérieur du bac Multi.

Lorsque vous imprimez sur des transparents, chargez une

feuille à la fois dans l'imprimante.

Si le papier est très courbé dans un sens, par exemple si le

papier est déjà imprimé sur une face, essayez de l'enrouler

dans le sens opposé afin de compenser la tuile. À leur sortie,

les feuilles imprimées seront plates.

4 Utilisation du panneau de

Ce chapitre aborde les rubriques suivantes :

Informations générales 4-2

Description du panneau de commande 4-3

Utilisation du système de sélection de menus 4-8

Réglage d'un menu de sélection de mode 4-10

Mémoire USB (sélection mémoire USB) 4-17

Boîte personnalisée (Utilisation d'une Boîte

Compteur (Affichage de la valeur du compteur) 4-32

Paramètres impr. 4-41

Réseau (Paramètres réseau) 4-51

Réseau en option (Paramètres du réseau en option) 4-60

Périphérique commun (Sélection/Réglage des

périphériques communs) 4-65

Compta. trav. (Sélection/réglage de la comptabilité des

Administrateur (Paramètres administrateur) 4-102

Ajuster/Maintenance (Sélection/paramètre Ajuster/

Fonctions en option 4-116Utilisation du panneau de commande

Informations générales

Ce chapitre fournit toutes les indications nécessaires à la configuration de

l'imprimante couleur Ecosys. Le panneau de commande ne sert

généralement qu'à définir des paramètres par défaut. En effet, vous

pouvez modifier la plupart des paramètres d'imprimante à partir du pilote

d'imprimante accessible depuis le logiciel de votre application.

Vous pouvez également accéder aux différents paramètres de

l'imprimante à distance en utilisant le panneau de commande, le pilote de

l'imprimante ou d'autres utilitaires comme Status Monitor. Les autres

utilitaires de l'imprimante peuvent être installés à l'aide du DVD-ROM livré

Vous trouverez dans ce chapitre une description détaillée du panneau de

commande, de ses menus, ainsi que des procédures de modification des

différents paramètres d'imprimante.

Les modifications apportées aux paramètres de

l'imprimante depuis une application prévalent sur celles

effectuées depuis le panneau de commande.4-3

Utilisation du panneau de commande

Description du panneau de commande

Situé sur le dessus de l'imprimante, le panneau de commande se

compose d'un écran à cristaux liquides de deux lignes de 21 caractères,

ainsi que de huit touches et trois voyants.

Les messages qui s'affichent à l'écran ainsi que les fonctions des

différents voyants et touches sont décrits ci-après.

L'écran du panneau de commande affiche les éléments suivants :

• des informations sur l'état de l'imprimante : les dix messages

répertoriés ci-après s'affichent pendant le déroulement normal de

• Pour plus d'informations sur le code d'erreur et les erreurs de

l'imprimante nécessitant l'attention de l'utilisateur, reportez-vous à la

section Dépannage à la page 6-1.Utilisation du panneau de commande

Se reporter à Dépannage à la page 6-1.

Message Signification

Self test L'imprimante effectue un test d'auto-diagnostic après la mise sous tension.

Attendre SVP L'imprimante est en cours de préchauffage et n'est pas prête.

À la première mise sous tension de l'imprimante, ce message reste affiché quelques

(Chargement du papier)

Ce message s'affiche lorsque l'imprimante se prépare à imprimer sur du papier couché

(COUCHÉ) provenant du chargeur de papier en option PF-530.

Un réapprovisionnement de toner est en cours. Ce message peut s'afficher lors de

l'impression en continu d'un grand nombre de pages nécessitant une quantité importante

de toner, telles que des photographies, etc.

La fonction de calibrage couleur s'effectue automatiquement lors de la mise sous tension

de l'imprimante. Il est aussi possible d'exécuter cette fonction manuellement depuis le

panneau de commande.

Pour plus d'informations, se reporter à la section Calibrage couleur à la page 4-105.

Affiché durant le mode de nettoyage du LSU.

L'imprimante est en cours de refroidissement et n'est pas prête.

Prêt La machine est prête à imprimer.

En traitement La machine reçoit des données à imprimer. Ce message s'affiche également lorsque

l'imprimante lit une mémoire USB, un SSD ou un disque RAM.

Faible consommation. L'imprimante est en mode faible consommation. Ce mode est désactivé lorsque

l'imprimante reçoit un travail d'impression. Après un temps de préchauffage, l'imprimante

Pour plus d'informations sur le mode faible consommation, se reporter à la section Temp

faible puis (Délai de temporisation du mode faible consommation) à la page 4-76.

En veille L'imprimante est en mode de veille automatique. Ce mode est désactivé lorsque

l'imprimante reçoit un travail d'impression. Après un temps de préchauffage, l'imprimante

Pour plus de détails sur le mode de veille automatique, reportez-vous à la section Mise en

veille (Délai de temporisation de la mise en veille) à la page 4-76.

Supprimer data Les travaux reçus par l'imprimante sont en cours d'annulation. Pour annuler un travail,

reportez-vous à la section Annulation d'un travail d'impression à la page 4-6.4-5

Utilisation du panneau de commande

Voyants Ready, Data et Attention

Les voyants suivants s'allument lors du déroulement normal de

l'impression et lorsque l'imprimante nécessite l'intervention de

l'opérateur. À chaque voyant correspondent différents états, chacun avec

une signification propre.

Clignotant. Erreur que vous pouvez résoudre. Pour plus

d'informations, reportez-vous à la section Dépannage à la

Allumé. Imprimante prête et en ligne. L'imprimante

imprime les données qu'elle reçoit.

Éteint. Indique que l'imprimante est hors ligne, car

l'impression a été interrompue manuellement ou

automatiquement en raison d'une condition d'erreur. Les

données peuvent être reçues, mais ne seront pas

imprimées. Pour plus d'informations, reportez-vous à la

section Messages d'erreur à la page 6-8 si l'impression a

été interrompue automatiquement lorsqu'une condition

d'erreur s'est produite.

Clignotant. Données en cours de réception.

Allumé. Traitement des données reçues avant le début de

l'impression ou accès en cours au SSD, à la mémoire USB

Clignotant. Si Attendre SVP est affiché, l'imprimante est

Ou, l'imprimante ne peut pas imprimer pour une raison

quelconque (par ex. absence de papier dans le bac).

Vérifiez l'écran et effectuez l'action requise. Pour plus

d'informations, se reporter à la section Messages d'erreur à

Allumé. L'imprimante ne peut pas imprimer en raison

d'une erreur. Vérifiez l'écran et effectuez l'action requise.

Pour plus d'informations, se reporter à la section Messages

d'erreur à la page 6-8.Utilisation du panneau de commande

Les touches du panneau de commande permettent de configurer

l'utilisation de l'imprimante. Certaines d'entre-elles disposent d'une

fonction secondaire.

Touche GO Utilisez-la pour effectuer les opérations suivantes :

• Reprendre l'impression après certaines erreurs.

• Quitter le mode de veille automatique.

Cette touche permet d'effectuer les opérations suivantes :

• Annuler un travail d'impression.

• Arrêter la sonnerie d'une alarme.

• Réinitialiser des valeurs numériques ou annuler une procédure de

configuration à partir du système de menus.

Annulation d'un travail d'impression

Lorsque l'imprimante affiche En traitement, appuyez sur

Annulation Impression ? s'affiche à l'écran suivi du nom de

Appuyez sur  ou  pour afficher le travail souhaité, puis appuyez

Le message Supprimer data apparaît à l'écran et l'impression est

interrompue après la page en cours.

• La touche [MENU] vous permet d'accéder au système de menus afin

de modifier la configuration et l'environnement d'impression de

• Les quatre touches fléchées servent, dans le cadre du système de

menus, à accéder à un élément ou à entrer des valeurs numériques.

Utilisez  et  pour changer de menu, et  et  pour accéder au

Utilisation du panneau de commande

• La touche fléchée comportant un point d'interrogation ( ) peut être

actionnée lorsqu'un message de bourrage papier est affiché à l'écran.

Un message d'aide apparaît alors pour faciliter l'élimination du

bourrage à l'emplacement approprié.

• Lorsque Sélection Bac ? s'affiche à l'écran, utilisez les touches 

et  pour sélectionner une autre source de papier.

Touche OK Cette touche permet d'effectuer les opérations suivantes :

• Finaliser le paramétrage de valeurs numériques et d'autres

• Définir la source de papier lorsque le message Sélection Bac ?

apparaît à l'écran.Utilisation du panneau de commande

Utilisation du système de sélection de menus

Système de sélection de menus

Cette section décrit l'utilisation du système de sélection de menus.

La touche [MENU] du panneau de commande vous permet d'accéder au

menu pour configurer les paramètres d'imprimante selon vos besoins.

Les réglages peuvent être effectués dès lors que l'état Prêt, En

traitement ou un message similaire est affiché sur l'écran de

Accès au menu de sélection de mode

Appuyez sur [MENU] lorsque l'état Prêt apparaît à l'écran de

Le menu de sélection de mode s'affiche.

Les réglages effectués à partir du logiciel de

l'application et du pilote d'imprimante prévalent sur ceux

effectuées depuis le panneau de commande.4-9

Utilisation du panneau de commande

Le menu de sélection de mode est de type hiérarchique. Appuyez sur 

ou  pour afficher le menu souhaité.

Si le menu sélectionné dispose d'un sous-menu, le symbole > suit le nom

Appuyez sur  pour accéder au sous-menu ou sur  pour revenir en

Le symbole > précède le nom du sous-menu.

Appuyez sur  pour accéder à un autre sous-menu ou sur  pour revenir

Le symbole >> précède le nom du deuxième sous-menu.

Sélectionnez le menu souhaité et appuyez sur [OK] pour confirmer ou

modifier la configuration.

Appuyez sur  ou  pour afficher l'élément souhaité, puis sur [OK] pour

valider la valeur ou l'ensemble des sélections.

Annulation d'une sélection de menu

Si vous appuyez sur [MENU] à l'intérieur d'un menu, l'état Prêt apparaît

de nouveau à l'écran.

Indique qu'il existe un sous-menu.

Indique qu'il s'agit

Indique qu'il s'agit d'un deuxième sous-menu.Utilisation du panneau de commande

Réglage d'un menu de sélection de mode

Cette section décrit les procédures utilisées pour chaque élément de

menu dans le menu de sélection de mode.

Lorsque l'imprimante affiche Prêt, Attendre SVP, En veille et

En traitement, appuyez sur [MENU]. Le menu de sélection de

mode s'affiche. (Par exemple : Imprimer rapport)

La sélection change à chaque fois que vous appuyez sur  ou .

• Boîte personnalisée

menu de sélection du mode lorsque le SSD est installé. L'option

s'affiche lorsque le SSD est installé ou lorsque le

disque RAM a été configuré.

Pour plus d'informations, reportez-vous aux sections Boîte personna-

lisée (Utilisation d'une Boîte personnalisée) à la page 4-20, Boîte

travail à la page 4-25 ou Mode RAM Disk (Utilisation du disque

RAM) à la page 4-70.

s'affiche lorsque le kit d'interface réseau

Si vous utilisez le premier mode sélectionné lorsque

l'imprimante est sous tension, Imprimer rapport s'affiche. À

partir de la deuxième fois, la dernière option de menu

sélectionnée la fois précédente sera affichée.4-11

Utilisation du panneau de commande

L'imprimante imprime le rapport. L'impression du rapport comprend les

• Imprimer liste fichiers SSD

Appuyez sur  ou  jusqu'à ce que Imprimer rapport >

Notez que les menus indiqués dans la liste peuvent varier selon les

options installées dans l'imprimante.

Imprimer Structure Menus

L'imprimante imprime une liste complète du système de sélection de

menus, c'est-à-dire la carte de menus.

Appuyez sur  lorsque Imprimer rapport > est affiché.

>Imprimer Structure Menus s'affiche. Dans les autres écrans,

appuyez sur  ou  jusqu'à ce que la structure apparaisse.

Appuyer sur [OK]. Un point d'interrogation (?) apparaît.

Appuyer sur [OK]. Le message En traitement s'affiche et

l'imprimante imprime une structure des menus.

Menus ?Utilisation du panneau de commande

Utilisation du panneau de commande

Impression Page configuration

L'impression d'une page de configuration vous permet de vérifier l'état en

cours de l'imprimante, y compris l'espace mémoire disponible et les

Appuyez sur  lorsque Imprimer rapport > est affiché.

Appuyez sur  ou  jusqu'à ce que Impression Page

configuration apparaisse.

Appuyer sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez de nouveau sur [OK]. Le message En traitement

s'affiche et l'imprimante imprime une page de configuration.

Pour obtenir un exemple de page de configuration accompagné de sa

description, reportez-vous à la section suivante Description de la page de

configuration ?Utilisation du panneau de commande

Description de la page de configuration

Les numéros qui apparaissent dans l'illustration ci-après renvoient aux

éléments expliqués sous cette dernière. Les éléments et les valeurs

affichés varient selon la version du micrologiciel de l'imprimante.

1 Version de micrologiciel

Cet élément indique la version et la date de révision du

micrologiciel (firmware) de l'imprimante.

2 Information sur les paramètres de l'imprimante

Cet élément indique différents paramètres d'imprimante pour les

composants matériels :

- Paramètres de groupe

Utilisation du panneau de commande

3 Options Installées

Cet élément présente les options installées dans l'imprimante :

- Chargeur de papier

Cet élément indique l'adresse IP, l'adresse du masque de sous-

réseau ainsi que l'adresse de passerelle par défaut pour la carte

d'interface réseau figurant dans l'imprimante.

5 Informations Interface

Ces informations affiche l'état de blocage pour les éléments

incluant le logement mémoire USB, l'interface USB et l'interface

Cet élément fournit les informations suivantes :

- Mémoire standard dans l'imprimante

- État du logement de mémoire optionnel (en Mo)

- Mémoire totale dans l'imprimante

- État en cours du disque RAM

Cet élément indique toutes les émulations d'imprimante

disponibles. Le réglage par défaut pour l'Amérique du Nord est

émulation KPDL (AUTO). Le réglage par défaut pour toutes les

autres régions est émulation PCL 6. Les émulations sont les

Affiche les informations du compteur. Le nombre total de pages

imprimées et le nombre total de page sont affichés pour chaque

format de papier et sont classés par couleur/noir et blanc/total

pour chaque compteur.

9 Etats des consommables

Cet élément indique le niveau approximatif de toner restant. Si

la valeur est 100, la cartouche de toner est pleine. Plus le niveau

est proche de 0, plus la quantité de toner restant est faible.Utilisation du panneau de commande

Imprimer liste polices

Pour vous aider à choisir une police, vous pouvez imprimer des listes de

polices internes ou de polices optionnelles.

Appuyez sur  lorsque Imprimer rapport > est affiché.

Appuyez sur  ou  jusqu'à ce que >Imprimer liste polices

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message En traitement

apparaît et l'imprimante imprime une liste de polices avec un exemple

et le numéro de chacune d'elles.

Imprimer liste Disque RAM Vous permet d'imprimer une liste des fichiers du disque RAM.

IMPORTANT S'affiche lorsque le mode disque RAM est activé.

Appuyez sur  lorsque Imprimer rapport > est affiché.

Appuyez sur  ou  jusqu'à ce que >Imprimer liste Disque

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message En traitement

s'affiche et l'imprimante imprime une liste des fichiers stockés sur le

Imprimer liste fichiers SSD Vous permet d'imprimer une liste des fichiers du SSD.

IMPORTANT Il est uniquement affiché lorsque l'imprimante possède

un SSD installé et correctement formaté.

Appuyez sur  lorsque Imprimer rapport > est affiché.

Appuyez sur  ou  jusqu'à ce que >Imprimer liste fichier

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message En traitement

s'affiche et l'imprimante imprime une liste des fichiers stockés sur un

Utilisation du panneau de commande

Mémoire USB (sélection mémoire USB)

Spécifie les paramètres pour le retrait de la mémoire USB et l'impression

du contenu de la mémoire USB. Le menu Mémoire USB s'affiche

automatiquement lorsque vous installez la mémoire USB.

IMPORTANT Ce message s'affiche uniquement lorsque le ver-

rouillage d'hôte USB est réglé sur Débloquer. Pour plus d'informa-

tions, voir Blocage de l'interface (Paramètres de blocage de l'interface

(périphérique externe)) à la page 4-85.

Les options disponibles dans Mémoire USB sont les suivantes :

• Imprim Fichier (Impression d'un fichier)

Nb copies (Nombre de copies)

Alimentation (sélection de la source d'alimentation du papier)

• Supprimer périph. (Retrait de la mémoire USB)

• Imprimer liste des fichiers (Impression d'une liste des fichiers de la

Appuyez sur  ou  jusqu'à ce que Mémoire USB > apparaisse.

Notez que les menus indiqués dans la liste peuvent varier selon les

options installées dans l'imprimante.

Imprim Fichier (Impression d'un fichier)

Vous pouvez utiliser cette option pour spécifier l'impression de fichiers de

Appuyez sur  lorsque Mémoire USB > est affiché.

>Imprimer Fichier s'affiche. Dans les autres écrans, appuyez

sur  ou  jusqu'à ce que la structure apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK] . Le dossier ou le fichier s'affiche.

(Par exemple : Dossier 1)

Le dossier ou le fichier suivant s'affiche en défilant à chaque fois que

vous appuyez sur  ou .

Pour voir les dossiers ou les fichiers de niveaux inférieurs, appuyez

(Par exemple : Dossier 2)

Pour voir les dossiers ou les fichiers de niveaux encore inférieurs,

(Par exemple : Fichier 3)

IMPORTANT Veuillez noter qu'un maximum de 3 niveaux de

dossiers ou de fichiers est affiché. Un certain temps peut s'écouler

avant l'affichage du nom du dossier ou du fichier en fonction de la

taille de la mémoire USB ou du nombre de fichiers.

Vous pouvez naviguer parmi les dossiers en appuyant sur  et

02:Fichier 3Utilisation du panneau de commande

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

(Par exemple : Fichier 3)

Appuyez à nouveau sur [OK] . Nb copies apparaît.

Nb copies (Nombre de copies)

Réglez le nombre de copies à imprimer pour le fichier spécifié dans la

IMPORTANT Pour utiliser cette fonction, un SSD en option doit être

installé dans l'imprimante ou le disque RAM doit être réglé sur Acti-

Lorsque l'écran affiche Nb copies à l'étape 5 ci-dessus, appuyez

sur  et ou  et  pour afficher le nombre de copies. (Par

Appuyez sur [OK]. Alimentationet un point d'interrogation (?)

Alimentation (sélection de la source d'alimentation du

Réglez le papier utilisé pour l'impression du fichier spécifié dans la

Lorsque l'écran affiche Alimentation à l'étape 2 ci-dessus,

appuyez sur  et ou  et  jusqu'à afficher la source du papier.

(Par exemple : Magasin 2)

Notez que les menus indiqués dans la liste peuvent varier selon les

options installées dans l'imprimante.

Appuyer sur [OK]. Le message En traitement s'affiche et

l'imprimante imprime un fichier stocké dans la mémoire USB.

Supprimer périph. (Retrait de la mémoire USB)

Spécifie le paramètre pour la suppression de la mémoire USB.

Appuyez sur  lorsque Mémoire USB > est affiché.

Appuyez sur  ou  jusqu'à ce que >Supprimer périph.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. Le menu disparaît et le périphérique

de mémoire USB peut être retiré.

>Supprimer périph. ?4-19

Utilisation du panneau de commande

Imprimer liste des fichiers (Impression d'une liste des

fichiers de la mémoire USB)

Vous permet d'imprimer une liste des fichiers du périphérique de mémoire

Appuyez sur  lorsque Mémoire USB > est affiché.

Appuyez sur  ou  jusqu'à ce que >Imprimer liste des

fichiers apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message En traitement

s'affiche et l'imprimante imprime une liste des fichiers stockés sur la

fichiers ?Utilisation du panneau de commande

Boîte personnalisée (Utilisation d'une Boîte

IMPORTANT Pour utiliser une Boîte personnalisée, il convient d'ins-

taller un SSD optionnel dans l'imprimante. Le SSD doit être formaté à

partir de l'imprimante. Pour plus d'informations, voir SSD (Utilisation

du SSD en option) à la page 4-71.

Une Boîte personnalisée est une boîte à tout faire qui permet aux

utilisateurs de stocker les données d'impression sur le SSD de

l'imprimante afin de les réutiliser selon les besoins.

Utilisez Command Center RX pour créer et supprimer une Boîte

personnalisée. Utilisez en revanche le pilote de l'imprimante pour

envoyer les données stockées dans la boîte. Pour plus d'informations,

consultez les documents Command Center RX User Guide et Printer

Utiliser le panneau de commande de l'imprimante pour imprimer les

données d'impression stockées dans une Boîte personnalisée.

Les options disponibles dans Boîte personnalisée sont les suivantes :

• Sélection boîte (numéro de boîte : nom de boîte) (sélection de la boîte

• Imprimer liste boîte (Imprime une liste des boîtes personnalisées)

Appuyez sur  ou  jusqu'à ce que Boîte Personnalisée >

Sélection boîte (numéro de boîte : nom de boîte)

(sélection de la boîte personnalisée)

Utilisez cette procédure pour sélectionner la Boîte personnalisée

contenant votre document.

IMPORTANT Le menu Sélection boîte ne s'affiche que lorsqu'il

y a une boîte personnalisée.

Appuyez sur  lorsque Boîte Personnalisée > est affiché.

Appuyez sur  ou  jusqu'à ce que >Sélection boîte >

apparaisse. Le numéro de boîte et le nom de boîte sont affichés. (Par

exemple : 0001:Boîte 1)

Appuyer sur [OK]. Un point d'interrogation clignotant (?) précède le

Appuyez sur  ou  jusqu'à ce que le numéro de boîte et le nom de

boîte désirés s'affichent. Les numéros de boîte de 0001 à 1000 sont

affichés. Appuyez sur  ou  pour faire défiler et afficher les noms

Appuyez sur [OK] pour afficher la Boîte personnalisée désirée.

Boîte personnalisée >

Utilisation du panneau de commande

Reportez-vous ensuite à la section Manipulation des données dans

la Boîte personnalisée à la page 4-21.

IMPORTANT Si vous avez défini un mot de passe pour la Boîte per-

sonnalisée, effectuez ensuite l'étape Mot passe boîte (Saisie du mot

de passe de la boîte).

Mot passe boîte (Saisie du mot de passe de la boîte)

L'accès de l'utilisateur à une Boîte personnalisée peut être limité en

spécifiant un mot de passe pour la boîte. Le mot de passe est spécifié à

partir de Command Center RX.

Si vous avez défini un mot de passe pour la boîte personnalisée,

appuyez sur  lorsque >Sélection boîte > est affiché. Mot de

passe boîte est affiché et le curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Appuyez

sur les touches  ou  pour déplacer le curseur vers la gauche et la

Appuyez sur [OK] pour définir le mot de passe et passez à l'étape

suivante Manipulation des données dans la Boîte personnalisée.

IMPORTANT Après avoir saisi votre mot de passe, l'imprimante vé-

rifie le mot de passe. Si vous saisissez un mauvais mot de passe,

s'affiche et l'écran de saisie s'affiche à nou-

veau. Saisissez à nouveau le mot de passe correctement.

Manipulation des données dans la Boîte personnalisée

Les éléments que vous pouvez manipuler dans la Boîte personnalisée

• Imprimer tous les fichiers (Imprime toutes les données)

• Numéro de boîte : Nom de boîte/Numéro de document : Nom de

document (sélectionne les données)

• Supprimer tous les fichiers (Supprime toutes les données)

• Imprimer liste des fichiers (Imprime une liste de documents)

méro de document : Nom de document

Supprimer tous les fichiers

sont affichés lorsqu'il

y a plusieurs documents.

Imprimer tous les fichiers (Imprime toutes les données)

Utilisez cette procédure pour imprimer tous les documents dans la Boîte

Appuyez sur  lorsque >Sélection boîte > avec le numéro de

boîte et le nom de boîte sont affichés.

Appuyez sur  ou  jusqu'à >>Imprimer tous les fichiers,

puis appuyez sur [OK]. Un point d'interrogation (?) apparaît.

fichiers ?Utilisation du panneau de commande

Appuyez de nouveau sur [OK]. L'écran pour le réglage du nombre de

copies apparaît. Appuyez sur , ,  ou  pour saisir le nombre de

copies. (Par exemple : 10)

Vous pouvez sélectionner un nombre de copies compris entre 001 et

Appuyer sur [OK]. L'écran pour la sélection de la source de papier

apparaît. Appuyez sur  ou  jusqu'à ce que la source de papier

souhaitée s'affiche. Selon les unités en option installées, un ou

plusieurs des éléments suivants sont affichés :

Bac (seul le bac standard de l'imprimante est utilisé)

Bac 1 à 4 (chargeur de papier en option installé)

Appuyer sur [OK]. L'écran pour sélectionner la suppression des

données après l'impression apparaît avec un point d'interrogation

Sélectionnez Désactivé ou Activé à l'aide des touches  ou .

Appuyer sur [OK]. En traitement est affiché et le nombre de

copies spécifié de tous les documents est imprimé. Si vous

sélectionnez Activé dans l'écran Supprimer après

impression, tous les documents sélectionnés sont supprimés

après la fin de l'impression.

Numéro de boîte : Nom de boîte/Numéro de document : Nom de

document (sélectionne les données)

Utilisez cette procédure pour sélectionner un document, puis imprimer ou

supprimer le document sélectionné.

Appuyez sur [OK] lorsque >Sélection boîte > avec le numéro

de boîte et le nom de boîte sont affichés.

Le numéro de document et le nom du document sont affichés au-

dessous du numéro de boîte et du nom de boîte avec un point

d'interrogation clignotant (?) en face du numéro du document.

Sélectionner le nom du document. (Par exemple : 0001:Données

Appuyez sur  ou  jusqu'à ce que le numéro de document et le

nom de document désirés s'affichent.

Appuyer sur [OK]. L'écran pour le réglage du nombre de copies

apparaît. Appuyez sur , ,  ou  pour saisir le nombre de copies

Vous pouvez sélectionner un nombre de copies compris entre 001 et

Bac 4 est disponible uniquement sur le modèle

ECOSYS P6026cdn/ECOSYS P6026cdn Type B.

>>Supprimer après imp

Si vous sélectionnez Supprimer à l'étape 3, le

document sélectionné peut être supprimé. Appuyer sur [OK].

En traitement est affiché et le document sélectionné dans

la Boîte personnalisée est supprimé.4-23

Utilisation du panneau de commande

Appuyer sur [OK]. L'écran pour la sélection de la source de papier

apparaît. Appuyez sur  ou  jusqu'à ce que la source de papier

souhaitée s'affiche. Selon les unités en option installées, un ou

plusieurs des éléments suivants sont affichés :

Bac MF Bac (seul le bac standard de l'imprimante est utilisé)

Bac 1 à 4 (chargeur de papier en option installé)

Appuyer sur [OK]. L'écran pour sélectionner la suppression des

données après l'impression apparaît avec un point d'interrogation

Sélectionnez Désactivé ou Activé à l'aide des touches  ou .

Appuyer sur [OK]. En traitement est affiché et le nombre de

copies spécifié du document sélectionné est imprimé. Si vous

sélectionnez Activé dans l'écran Supprimer après

impression, le document sélectionné est supprimé après la fin de

Supprimer tous les fichiers (Supprime toutes les données)

Utilisez cette procédure pour supprimer tous les documents dans la Boîte

Appuyez sur  lorsque >Sélection boîte > avec le numéro de

boîte et le nom de boîte sont affichés.

Appuyez sur  ou  jusqu'à >>Supprimer tous les

fichiers, puis appuyez sur [OK]. Un point d'interrogation (?)

Appuyez de nouveau sur [OK]. En traitement est affiché et tous

les documents dans la Boîte personnalisée sont supprimés.

Imprimer liste des fichiers (Imprime une liste de documents)

Utilisez cette procédure pour imprimer une liste des documents dans la

Boîte personnalisée sélectionnée.

Appuyez sur  lorsque >Sélection boîte > avec le numéro de

boîte et le nom de boîte sont affichés.

Appuyez sur  ou  jusqu'à >>Imprimer liste des

fichiers, puis appuyez sur [OK]. Un point d'interrogation (?)

apparaît. Appuyez sur [OK].

Appuyez de nouveau sur [OK]. En traitement est affiché et une

liste des documents dans la Boîte personnalisée sélectionnée est

Bac 4 est disponible uniquement sur le modèle

ECOSYS P6026cdn/ECOSYS P6026cdn Type B.

>>Supprimer après imp

>>Supprimer tous les

fichiers ?Utilisation du panneau de commande

Imprimer liste boîte (Imprime une liste des boîtes

Utilisez cette procédure pour imprimer une liste des boîtes

Appuyez sur  lorsque Boîte Personnalisée > est affiché.

Appuyez sur  ou  jusqu'à ce que Imprimer liste boîte

Appuyer sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez de nouveau sur [OK]. En traitement est affiché et une

liste des boîtes personnalisées est imprimée.

>Imprimer liste boîte

Utilisation du panneau de commande

IMPORTANT Pour utiliser la Boîte travail, il convient d'installer un SSD

optionnel dans l'imprimante. Le SSD doit être formaté à partir de

l'imprimante. Pour plus d'informations, voir SSD (Utilisation du SSD en

option) à la page 4-71. Le disque RAM (virtuel) peut également être

utilisé dans les modes Vérification avant impression et Impression privée.

Pour plus d'informations, voir Mode RAM Disk (Utilisation du disque

RAM) à la page 4-70.

La boîte de travail est une fonction d'impression qui permet la fonction de

Rétention des travaux. Les paramètres sont spécifiés à partir du pilote de

l'imprimante. Reportez-vous au document Printer Driver User Guide pour

les paramètres du pilote.

Rétention des travaux

La fonction Rétention des travaux dispose de quatre modes décrits

brièvement ci-après. Ces modes se sélectionnent depuis le pilote

d'imprimante via le logiciel d'application :

Impression privée Travail stocké

Fonction principale Imprimer des copies

Vérifier la première

éviter les accès non

électronique tels que

les pages de garde de

Pilote d’imprimante Pilote d’imprimante Pilote d’imprimante Pilote d’imprimante

Après avoir défini les

d'impression dans le

logiciel d'application

N'imprime pas N'imprime pas

Récupéré par Panneau de

Nombre de copies par

défaut imprimées à la

Identique au stockage

Identique au stockage

32, extensible à 50 32, extensible à 50 Dépend de la capacité

du SSD (le travail est

Dépend de la capacité

du SSD Sécurité par code PIN Non Non Oui Oui (si nécessaire)

Stockées Stockées Supprimées Stockées

Supprimées Supprimées Supprimées Stockées

SSD Nécessaire Inutile

†. Le stockage de travaux supplémentaires entraîne la suppression des travaux les plus anciens.Utilisation du panneau de commande

Les options disponibles dans Boîte de travail sont les suivantes :

• Utilisation de Copie rapide/Vérification avant impression

Copie rapide (Nom de l'utilisateur) (Sélection de l'utilisateur)

(Nom de l'utilisateur) (Nom des données) (Sélection des données)

(Nom des données) Nb copies (nombre de copies) (Nombre de

• Impression d'un travail privé ou stocké

Privé/Stocké (Nom de l'utilisateur) (Sélection de l'utilisateur)

(Nom de l'utilisateur) (Nom des données) (Sélection des données)

(Nom des données) ID (nombre de copies) (Saisie de mots de passe)

(Nom des données) Nb copies (nombre de copies) (Nombre de

• Boîte travail Configuration (Configuration de la boîte de travail)

Appuyez sur  ou  jusqu'à ce que Boîte travail > apparaisse.

Notez que les menus indiqués dans la liste peuvent varier selon les

options installées dans l'imprimante.

Copie rapide (Utilisation de Copie rapide)

Ce mode vous permet d'imprimer un travail dans un certain nombre de

copies et de stocker ce dernier sur le SSD. Lorsque vous voudrez

ultérieurement imprimer des copies supplémentaires de ce travail, vous

pourrez le demander directement depuis le panneau de commande. Pour

imprimer un travail en tant que travail de copie rapide, reportez-vous au

document Printer Driver User Guide.

Le nombre par défaut de travaux d'impression pouvant être stockés sur

le SSD est de 32. Cette valeur peut être augmentée jusqu'à 50 à partir du

menu de configuration de la boîte de travail. Pour plus d'informations, se

reporter à la section Modification du nombre maximum de copies

rapides à la page 4-30. Lorsque la limite de stockage est atteinte, le

travail le plus ancien est remplacé par le nouveau.

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Impression de copies supplémentaires en mode Copie rapide

Appuyez sur  lorsque Boîte travail > est affiché.

Appuyez sur  ou  jusqu'à ce que >Copie rapide apparaisse.

Le nom entré dans le pilote d'imprimante (Harold, dans cet

exemple) s'affiche également.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) précède le

Reportez-vous au document Printer Driver User

Guide pour les paramètres du pilote et les procédures

d'impression (sauvegarde).

Reportez-vous au document Printer Driver User

Guide pour les paramètres du pilote.

Utilisation du panneau de commande

Appuyez sur  ou  pour afficher le nom d'utilisateur souhaité,

Arlen, dans cet exemple.

Appuyer sur [OK]. Le nom du travail entré dans le pilote d'imprimante

(Rapport, dans cet exemple) apparaît précédé d'un point

d'interrogation clignotant (?).

Appuyez sur  ou  pour afficher l'intitulé de travail souhaité.

Appuyer sur [OK]. Vous pouvez définir le nombre de copies à

imprimer. Pour augmenter ce nombre, appuyez sur ; pour le

diminuer, appuyez sur .

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante

imprime le nombre de copies spécifié.

Suppression d'un travail en mode Copie rapide

Suivez les étapes 1 à 6 de la section précédente afin d'afficher

l'intitulé du travail à supprimer.

Lorsque l'intitulé du travail à supprimer est affiché, par exemple,

Rapport, appuyez sur [OK]. Le curseur (_) situé sous le nombre de

copies commence à clignoter.

Appuyez sur  jusqu'à ce que Supprimer apparaisse sous l'intitulé.

Appuyer sur [OK]. Le message En traitement s'affiche et le travail

stocké en mode Copie rapide est supprimé.

Utilisation de la vérification avant impression

Dans ce mode, lorsque vous imprimez plusieurs exemplaires, une

première copie de vérification est imprimée afin que vous puissiez

l'examiner avant de poursuivre l'impression des copies restantes. Cela

permet de réduire le gaspillage de papier.

L'imprimante imprime une copie et, simultanément, enregistre le travail

sur le SSD/disque RAM. Vous pouvez également modifier le nombre de

copies lors de la reprise de l'impression, à partir du panneau de

À la mise hors tension de l'imprimante, tous les travaux sont supprimés.

Remarque Si vous avez sélectionné Tous les

fichiers, ce procédé est appliqué à tous les documents

dans Copie rapide/Vérification avant impression.

Remarque Si vous avez sélectionné Tous les

fichiers, appuyez sur  après l'affichage de Copies ---

pour définir le nombre de copies. Lors de l'utilisation du

nombre de copies spécifiées avec le travail d'impression,

sélectionner Nb copies ---.

Remarque Si vous avez sélectionné Tous les

fichiers, ce procédé est appliqué à tous les documents

dans Copie rapide/Vérification avant impression.

Reportez-vous au document Printer Driver User

Guide pour les paramètres du pilote.Utilisation du panneau de commande

Impression des copies restantes d'un travail en mode

Vérification avant impression

Appuyez sur  lorsque Boîte travail > est affiché.

Appuyez sur  ou  jusqu'à ce que >Copie rapide apparaisse.

Le nom entré dans le pilote d'imprimante (Harold, dans cet

exemple) s'affiche également.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) précède le

Appuyez sur  ou  pour afficher le nom d'utilisateur souhaité,

Arlen, dans cet exemple.

Appuyer sur [OK]. Le nom du travail entré dans le pilote d'imprimante

(Rapport, dans cet exemple) apparaît précédé d'un point

d'interrogation clignotant (?).

Appuyez sur  ou  pour afficher l'intitulé de travail souhaité.

Appuyer sur [OK]. Vous pouvez définir le nombre de copies à

imprimer. Pour augmenter ce nombre, appuyez sur  ; pour le

diminuer, appuyez sur .

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante

imprime le nombre de copies spécifié.

Suppression d'un travail en mode Vérification avant impression

Suivez les étapes 1 à 6 de la section précédente afin d'afficher

l'intitulé du travail à supprimer.

Lorsque l'intitulé du travail à supprimer est affiché, par exemple,

Rapport, appuyez sur [OK]. Le curseur (_) situé sous le nombre de

copies commence à clignoter.

Appuyez sur  jusqu'à ce que Supprimer apparaisse sous l'intitulé.

Appuyer sur [OK]. Le message En traitement s'affiche et le travail

stocké est supprimé.

Remarque Si vous avez sélectionné Tous les

fichiers, ce procédé est appliqué à tous les documents

dans Copie rapide/Vérification avant impression.

Remarque Si vous avez sélectionné Tous les

fichiers, appuyez sur  après l'affichage de Copies ---

pour définir le nombre de copies. Lors de l'utilisation du

nombre de copies spécifiées avec le travail d'impression,

sélectionner Nb copies ---.

Utilisation du panneau de commande

Privé/Stocké (Impression d'un travail privé ou stocké)

Le mode Privé permet de désigner un travail à ne pas imprimer tant qu'il

n'est pas lancé depuis le panneau de commande. Lorsque vous

transmettez le travail à l'imprimante depuis votre logiciel d'application,

indiquez un code d'accès à quatre chiffres dans le pilote d'imprimante.

Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau

de commande. La confidentialité du travail est ainsi garantie.

En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent

néanmoins être définis dans le pilote d'imprimante si l'impression avec

sécurité par code PIN est requise. Dans ce cas, le code d'accès doit

nécessairement être entré sur le panneau de commande pour que le

travail stocké soit imprimé. Les données d'impression sont stockées sur

le SSD une fois l'impression terminée.

Reportez-vous au document Printer Driver User Guide pour les

paramètres du pilote.

Lancement d'un travail privé ou stocké

Appuyez sur  lorsque Boîte travail > est affiché.

Appuyez sur  ou  jusqu'à ce que >Privé/Stocké apparaisse.

Le nom entré dans le pilote d'imprimante (Harold, dans cet

exemple) s'affiche également.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) précède le

Appuyez sur  ou  pour afficher le nom d'utilisateur souhaité,

Arlen, dans cet exemple.

Appuyer sur [OK]. Les noms de l'utilisateur et du travail (Agenda,

dans cet exemple) entrés dans le pilote d'imprimante apparaissent

précédés d'un point d'interrogation clignotant (?).

Appuyez sur  ou  pour afficher l'intitulé de travail souhaité.

Appuyer sur [OK]. La ligne de saisie de l'ID apparaît. Saisissez le

code d'accès à quatre chiffres défini dans le pilote d'imprimante, puis

Pour saisir l'ID, appuyez sur  ou  pour déplacer le curseur sur le

nombre à modifier, puis entrez le nombre correct en appuyant sur 

Vous pouvez définir le nombre de copies à imprimer. Pour augmenter

ce nombre, appuyez sur ; pour le diminuer, appuyez sur .

Appuyez sur [OK] pour valider le nombre de copies. L'imprimante

imprime le nombre de copies spécifié.

Si vous avez sélectionné Tous les

fichiers, ce procédé est appliqué à tous les documents

dans Travail privé/stocké.

Remarque Si vous avez sélectionné

et que le code d'accès stocké ne correspond à

aucun des documents ou si aucun code d'accès n'a été

Remarque Si vous avez sélectionné Tous les

fichiers, appuyez sur  après l'affichage de Copies ---

pour définir le nombre de copies.Utilisation du panneau de commande

Suppression d'un travail privé ou stocké

Vous pouvez supprimer les travaux stockés de façon individuelle. Pour ce

faire, suivez la procédure ci-après. Contrairement aux travaux stockés,

les travaux privés sont automatiquement supprimés lorsque vous mettez

l'imprimante hors tension une fois l'impression terminée.

Suivez les étapes 1 à 6 de la section précédente.

Lorsque l'intitulé du travail à imprimer est affiché, Agenda dans cet

exemple, appuyez sur [OK]. Saisissez le code d'accès à quatre

chiffres défini dans le pilote d'imprimante, puis appuyez sur [OK].

Appuyez sur  jusqu'à ce que la mention Supprimer apparaisse en

regard du nombre de copies.

Appuyer sur [OK]. Le travail privé est supprimé.

Configuration de la boîte de travail

Modifiez les paramètres de Boîte de travail, par exemple, le nombre

maximum de documents pouvant être stockés sur le SSD et les

paramètres de suppression automatique.

Les éléments suivants sont disponibles dans les paramètres détaillés de

la Boîte de travail.

• Modification du nombre maximum de copies rapides

• Définition des délais de suppression automatique pour les travaux

Modification du nombre maximum de copies rapides

La procédure ci-après permet de modifier le nombre maximal de travaux

en mode Copie rapide. Ce nombre peut être compris entre 0 et 50. La

valeur par défaut est 32.

Appuyez sur  lorsque Boîte travail > est affiché.

Appuyez sur  ou  jusqu'à ce que Boîte travail

Appuyez sur  ou  jusqu'à ce que >>Copie rapide apparaisse.

Appuyer sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. La valeur peut être comprise entre 0 et 50.

Utilisez les touches  et  pour déplacer le curseur vers la droite et

Lorsque le nombre maximal de travaux est défini, appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

Définition des délais de suppression automatique pour les

Appuyez sur  lorsque Boîte travail > est affiché.

Appuyez sur  ou  jusqu'à ce que Boîte travail

Appuyez sur  ou  jusqu'à ce que >>Supprimer apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à ce que le délai de suppression

automatique souhaité s'affiche. La liste indique les délais suivants :

Désactivé (pas de suppression automatique)

1 heure (supprimé au bout d'une heure)

4 heures (supprimé au bout de 4 heures)

1 jour (supprimé le jour suivant)

1 semaine (supprimée au bout d'une semaine)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

? DésactivéUtilisation du panneau de commande

Compteur (Affichage de la valeur du compteur)

Affiche le nombre de page imprimées.

Les options disponibles dans Compteur sont les suivantes :

• Pages imprimées (Affichage du nombre total de pages imprimées)

• Couleur (Affichage du nombre de pages imprimées en couleur)

• Monochrome (Affichage du nombre de pages imprimées en noir et

Appuyez sur  ou  jusqu'à ce que Compteur > apparaisse.

Pages imprimées (Affichage du nombre total de pages

La procédure ci-après permet d'afficher uniquement le nombre total de

pages imprimées. Ce nombre n'est pas modifiable.

Appuyez sur  lorsque Compteur > est affiché.

Appuyez sur  ou  jusqu'à ce que >Pages imprimées

apparaisse. Le nombre total de page imprimées s'affiche. (Par

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Couleur (Affichage du nombre de pages imprimées en

La procédure ci-après permet d'afficher uniquement le nombre de pages

imprimées en couleur. Ce nombre n'est pas modifiable.

Appuyez sur  lorsque Compteur > est affiché.

Appuyez sur  ou  jusqu'à ce que >Couleur apparaisse. Le

nombre total de page imprimées s'affiche. (Par exemple : 1000)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Monochrome (Affichage du nombre de pages imprimées

La procédure ci-après permet d'afficher uniquement le nombre de pages

imprimées en noir et blanc. Ce nombre n'est pas modifiable.

Appuyez sur  lorsque Compteur > est affiché.

Appuyez sur  ou  jusqu'à ce que >Monochrome apparaisse. Le

nombre total de page imprimées s'affiche. (Par exemple : 1000)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

La procédure ci-après permet de définir le format du papier pour le bac

MF et pour les bacs d'alimentation en papier.

Les options disponibles dans Paramètres du papier sont les suivantes :

• Format Bac MF (Définition du format du papier du bac MF)

• Type Bac MF (Définition du type de papier du bac MF)

• Format du bac (1 à 4) (Définition du format du papier du bac)

• Type du bac (1 à 4) (Définition du type du papier du bac)

• Réglage papier (Création d'un type de papier personnalisé)

• Annulation réglage papier (Restauration du type de papier

Appuyez sur  ou  jusqu'à ce que Paramètres papier >

Format Bac MF (Définition du format du papier du bac MF)

Lors de l'utilisation du bac MF, vous devez définir le format du bac MF

conformément au format du papier utilisé pour la mise en page du travail

à imprimer. En effet, si les formats ne correspondent pas, le format du

papier utilisé pour l'impression sera incorrect.

La valeur par défaut est Letter aux États-Unis et au Canada et A4 dans

les autres pays. Pour plus de détails sur les formats de papier disponibles

dans le bac MF, reportez-vous à la section Spécifications du papier à la

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Format Bac MF apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le format papier souhaité. Les

formats papier suivants défilent à l'écran :

L'utilisation d'un papier dont le format ne correspond

pas à celui actuellement défini pour le bac Multi peut entraîner un

? A4Utilisation du panneau de commande

Appuyez sur [MENU]. L'écran revient à Prêt.

Type Bac MF (Définition du type de papier du bac MF)

Vous pouvez utiliser cette procédure pour définir le type de papier

pouvant être fourni par le bac MF. Le paramètre par défaut est NORMAL.

Pour plus de détails sur les types de papier que vous pouvez charger

dans le bac MF, reportez-vous à la section Spécifications du papier à la

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Type Bac MF apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le type de papier souhaité. Les

types de papier suivants défilent à l'écran :

NORMAL TRANSPARENT PRÉ-IMPRIMÉ

Appuyez sur [MENU]. L'écran revient à Prêt.

Vous pouvez définir n'importe quel type de

papier et mémoriser cette définition dans l'imprimante. Pour

plus d'informations, voir Réglage papier (Création d'un type

de papier personnalisé) à la page 4-39.4-35

Utilisation du panneau de commande

Format du bac (1 à 4) (Définition du format du papier du

Pour définir les formats standard A6, A5, A4, B5, Letter et Legal du bac

de papier, chargez le papier et tournez la molette de format de papier

jusqu'à ce que le format du papier à utiliser apparaisse dans la petite

fenêtre. Pour charger un format de papier qui n'est pas standard (formats

différents de A6, A5, A4, B5, Letter et Legal) dans un bac à papier,

reportez-vous aux formats de papier personnalisés répertoriés page 4-

Si le chargeur de papier en option PF-520 ou PF-530 est installé, utilisez

la même procédure pour charger le papier dans les bacs du chargeur de

Sortez les bacs de l'imprimante et définissez le format du papier à

l'aide de la molette de format du papier.

Ajustez les guides du papier dans le bac selon le format du papier à

utiliser pour l'impression et chargez le papier dans le bac.

Format de papier perso

Si vous utilisez un papier de format non standard, chargez ce dernier et

fixez la molette de format papier sur Other (reportez-vous à la section

Chargement du papier à la page 3-15).

Sélection du réglage de la molette de format

Sortez les bacs de l'imprimante et réglez la molette de format du

papier sur Other. Pour plus d'informations, reportez-vous l'étape 1 de

la section Format du bac (1 à 4) (Définition du format du papier du

bac) à la page 4-35.

Ajustez les guides du papier dans le bac selon le format du papier à

utiliser pour l'impression et chargez le papier dans le bac.

Définition du format du papier à partir du panneau de

Utilisez le panneau de commande pour définir le format du papier chargé

dans le bac de l'imprimante. Ce menu s'affiche si la molette de format

pour le bac est réglée sur Other.

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Format bac > apparaisse.

Si des chargeurs de papier optionnels ont été ajoutés, l'option

Taille Bac 1 fait référence à la cassette standard tandis que

Le nombre maximum de bacs du modèle

ECOSYS P6021cdn est de trois (lorsque deux chargeurs de

papier en option sont installés).

Molette de format de papierUtilisation du panneau de commande

Taille Bac 2, Taille Bac 3 et Taille Bac 4 désignent les

chargeurs optionnels.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le format papier souhaité. Les

formats papier suivants défilent à l'écran :

Lorsque le format de papier souhaité est affiché, appuyez sur [OK].

Le format de papier est à présent défini pour le bac.

Si vous avez sélectionné Personnalisé à l'étape 4, veillez à définir

l'unité de mesure et les dimensions du papier (reportez-vous aux

sections suivantes).

Sélectionnez les unités de mesure comme indiqué dans la section ci-

Unité (Sélection de l'unité de mesure)

Appuyez sur  ou  jusqu'à ce que >>Unité apparaisse. Les unités

de mesure disponibles sont les suivantes : millimètres et pouces.

L'unité de mesure actuelle est affichée (par défaut, mm).

Format bac 4 est disponible uniquement sur

A6 est affiché pour Format bac ou Format

Env. Monarch, Enveloppe #10, Enveloppe #9,

Enveloppe #6, Enveloppe DL, OufukuHagaki, Youkei

2 et Youkei 4 sont affichés lorsque l'un des bacs 2 à 4 du

chargeur de papier en option PF-520/PF-530 est installé.4-37

Utilisation du panneau de commande

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez mm ou pouce à l'aide des touches  ou .

Sélectionnez les dimensions du papier comme indiqué dans la

Définition de la largeur et de la longueur

Précisez les dimensions Dimension en X et Dimension en Y du

papier (comme indiqué dans l'illustration ci-dessous.)

Une fois l'unité de mesure définie, appuyez sur .

>>Dimension en X (définition de la largeur du papier) apparaît.

Appuyer sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et afficher la largeur souhaitée.

Les largeurs de papier acceptables sont les suivantes :

• Bac : 105 à 216 mm (4,13 à 8,5 pouces)

• Chargeur de papier PF-520/PF-530 (en option) : 92 à 216 mm

Affichez la largeur du papier et appuyez sur [OK].

Une fois la largeur définie, appuyez sur . >>Dimension en Y

(définition de la longueur du papier) apparaît. Définissez la longueur

souhaitée de la même façon que pour la largeur.

Les longueurs de papier acceptables sont les suivantes :

• Bac : 148 à 356 mm (5,83 à 14,02 pouces)

• Chargeur de papier PF-520/PF-530 (en option) : 162 à 356 mm

(6,38 à 14,02 pouces)

Affichez la longueur du papier et appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

(5,83 à 14,02 pouces)

mmUtilisation du panneau de commande

Type du bac (1 à 4) (Définition du type du papier du bac)

L'attribution d'un type de papier (normal, recyclé, etc) à un bac permet

ensuite de sélectionner ce type dans le pilote d'imprimante. Le type de

papier par défaut est Normal pour tous les bacs.

Si le chargeur de papier en option PF-520 ou PF-530 est installé, utilisez

la même procédure pour définir le type de papier du bac.

Pour plus de détails sur les types de papier disponibles dans un bac,

reportez-vous à la section Spécifications du papier à la page 3-2.

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Type bac apparaisse.

Si des chargeurs de papier optionnels ont été ajoutés, l'option Type

Bac 1 fait référence au bac standard tandis que Type Bac 2, Type

Bac 3 et Type Bac 4 désignent les chargeurs optionnels.

Pour modifier le type de papier, appuyez sur [OK]. Un point

d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le type de papier souhaité. Les

types de papier suivants défilent à l'écran :

s'affiche que lorsque le chargeur de papier en option PF-530 est

Appuyez sur [MENU]. L'écran revient à Prêt.

Type Bac 4 est disponible uniquement sur le

Vous pouvez définir n'importe quel type de

papier et mémoriser cette définition dans l'imprimante. Pour

plus d'informations, voir Réglage papier (Création d'un type

de papier personnalisé) à la page 4-39.4-39

Utilisation du panneau de commande

Réglage papier (Création d'un type de papier

Cette section décrit comment créer un type de papier défini par

l'utilisateur. L'imprimante admet jusqu'à 8 configurations papier

personnalisées différentes. Une fois définies, n'importe laquelle peut être

appelée lorsqu'un type de papier est défini pour une source précise.

Après avoir sélectionné le type de papier à personnaliser, vous pouvez

définir le grammage du papier ainsi que son chemin duplex (reportez-

vous aux sections Poids papier (Définition du grammage du papier) à la

page 4-39 et Impression R/V (Définition du chemin recto-verso) à la page

4-40). Pour rétablir les valeurs personnalisées, reportez-vous à la section

Annulation réglage papier (Restauration du type de papier

personnalisé) à la page 4-40.

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Réglage papier >

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le type de papier souhaité. Les

grammages suivants défilent à l'écran.

NORMAL TRANSPARENT PRÉ-IMPRIMÉ

Appuyez sur  et passez à l'étape suivante Poids papier (Définition

du grammage du papier).

Poids papier (Définition du grammage du papier)

Vous pouvez définir l'épaisseur du type de papier à personnaliser. Le

paramètre par défaut est Normal 2.

Affichez le type de papier personnalisé (reportez-vous à la section

Réglage papier (Création d'un type de papier personnalisé) à la page

4-39) et appuyez sur .

Appuyez sur  ou  jusqu'à ce que >>Poids papier apparaisse.

? NORMALUtilisation du panneau de commande

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher l'épaisseur de papier souhaité.

Les grammages suivants défilent à l'écran. Pour plus de détails sur la

valeur par défaut de chaque type de papier, reportez-vous à la

section Spécifications du papier à la page 3-2.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Impression R/V (Définition du chemin recto-verso)

Affichez le type de papier personnalisé (reportez-vous à la section

Réglage papier (Création d'un type de papier personnalisé) à la page

4-39) et appuyez sur .

Appuyez sur  ou  jusqu'à ce que >>Impression R/V

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionner Activé ou Désactivé avec  ou . Pour plus de

détails sur la valeur par défaut de chaque type de papier, reportez-

vous à la section Spécifications du papier à la page 3-2.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Le type de papier personnalisé est à présent défini.

Annulation réglage papier (Restauration du type de papier

Restaurez tous les types de papier personnalisé définis à la section

Réglage papier (Création d'un type de papier personnalisé) à la page 4-

Appuyez sur  lorsque Paramètres papier > est affiché.

Appuyez sur  ou  jusqu'à ce que >Annulation réglage

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez de nouveau sur [OK]. Les valeurs par défaut de tous les

types de papier personnalisés sont rétablies. L'état Prêt s'affiche sur

Utilisation du panneau de commande

Ces réglages spécifient les paramètres d'impression comme la qualité

d'impression utilisée pour l'impression (normale ou fine), le mode de

brillance (élevé ou faible, le nombre de copies, l'impression réduite et

l'orientation de page.

Les options disponibles dans Paramètres impr. sont les suivantes :

• Alimentation (sélection de la source d'alimentation du papier)

• Chang. bac auto (paramètre de changement automatique de bac)

• Mod alim papier (Sélection de la source d'alimentation du papier)

• Mode R/V (Impression recto-verso)

• Priorité A4/LT (Non prise en compte de la différence entre les formats

• Emulation (Définition de l'émulation)

• Mode couleurs (Sélection de l'impression en couleurs ou en noir et

• Qualité impression (Définition de la qualité d'impression)

• Configuration page (Définition de la pagination)

• Nom trav. (Paramètres d'affichage du nom de travail)

Appuyez sur  ou  jusqu'à ce que Paramètres impr. >

Alimentation (sélection de la source d'alimentation du

Vous pouvez sélectionner la source par défaut d'alimentation du papier.

Les éventuels chargeurs optionnels installés peuvent également être

choisis en tant que source de papier par défaut.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Alimentation apparaisse.

Pour modifier la source d'alimentation papier actuelle, appuyez sur

[OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher la source d'alimentation du papier

souhaité. Les différentes sources d'alimentation papier défilent à

l'écran, y compris les chargeurs optionnels installés (du bac

supérieur au bac inférieur) :

Les bacs 2, 3 et 4 peuvent être sélectionnés lorsque les chargeurs

de papier en option sont installés.

Bac 4 est disponible uniquement sur le modèle

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Chang. bac auto (paramètre de changement automatique

Vous pouvez sélectionner les actions suivantes lorsque le papier se

terminer dans la source de papier durant l'impression. Par défaut, cette

fonction est Activé.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Chang. bac auto

Pour modifier la source d'alimentation papier actuelle, appuyez sur

[OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mod alim papier (Sélection de la source d'alimentation du

Ce mode spécifie comment le papier est chargé une fois que la source

d'alimentation du papier et le type de papier ont été choisis. Si

Automatique est sélectionné, l'imprimante recherche une source

d'alimentation du papier qui correspond au format et au type de papier et

le papier est fourni à partir de cette source. Si Corrigé est sélectionné

et s'il y a une source de papier correspondante, la gestion continue selon

les spécifications de Erreur papier pour Gestion erreur. Pour plus

de détails sur l'alimentation du papier lorsque Corrigé est sélectionné,

se reporter à la section Erreur papier (Paramètres de détection pour les

erreurs de format et type de papier lorsque la source de papier est fixe) à

la page 4-73. Le réglage par défaut est Automatique. Pour modifier les

paramètres, suivez les étapes ci-après.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Désactivé L'imprimante affiche Remplir bac # (# est le numéro

d'un bac) ou Remplir bac MF et cesse l'impression.

Charger le papier en fonction de la source de papier

affichée pour reprendre l'impression.

Pour imprimer à partir d'un autre bac de papier, appuyer

sur  ou  pour afficher Sélection Bac ?, appuyer

sur  ou  pour sélectionner la source de papier désirée,

puis appuyer sur [GO].

Activé L'imprimant continue automatiquement l'impression

lorsqu'un autre bac de papier contient le même papier que

le bac de papier actuellement utilisé.

Il est aussi possible de configurer Chang. bac auto

dans Command Center RX. Accéder à Command Center RX,

puis aller dans la page Paramètres de base > Paramètres par

défaut > Paramètres par défaut. Pour plus d'informations sur

l'accès à Command Center RX, se reporter au document

Command Center RX User Guide.4-43

Utilisation du panneau de commande

Appuyez sur  ou  jusqu'à ce que >Mod alim papier

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à ce que Automatique ou Corrigé

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Lorsque le papier est épuisé pendant l'impression

Lorsque Mod alim papier est réglé sur Corrigé, si le papier dans le

bac vient à manquer pendant l'impression, Remplir bac 1 s'affiche et

l'imprimante se met en attente. Dans ce cas, remettez du papier dans le

bac vide ou utilisez la procédure ci-dessous pour imprimer à partir d'une

autre source de papier.

Lorsque Remplir bac 1 est affiché, appuyez sur  ou  jusqu'à

ce que Sélection Bac ? apparaisse.

Appuyez sur  ou  jusqu'à afficher la source et le format de papier

Un autre bac à papier ou le format de papier pouvant être

actuellement fourni à partir du bac MF apparaît à chaque pression sur

Appuyez sur [OK]. L'impression continue.

Mode R/V (Impression recto-verso)

En utilisant l'unité recto-verso, vous pouvez imprimer automatiquement

sur les deux faces du papier. L'unité recto-verso est montée au-dessous

L'impression recto-verso est disponible pour les types de papier

L'activation de l'unité recto verso s'opère dès lors que vous sélectionnez

un mode de reliure par le bord court ou le bord long.

IMPORTANT L'impression recto-verso pour le papier couché (

) est possible si le chargeur de papier en option PF-530 est ins-

L'impression duplex est également possible à partir

du bac Multi. Si le format et le type du papier alimenté depuis le

bac Multi ne correspondent pas à ceux du bac désigné comme

source de papier, un bourrage risque de se produire.Utilisation du panneau de commande

La reliure désigne la façon dont les pages imprimées sont réunies (par

collage, agrafage, etc.) pour constituer un livre. Il existe deux types de

reliure : par le bord long et le bord court. Lors de la sélection du type de

reliure, il est également nécessaire de prendre en compte l'orientation de

la page imprimée. Vous pouvez utiliser ces deux types de reliure que

vous travailliez en orientation paysage ou portrait.

En mode duplex, les types de reliure disponibles varient selon

l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait,

bord long (2) portrait, bord court, (3) paysage, bord long et (4) paysage

bord court. L'illustration ci-dessous montre ces méthodes de reliure.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Mode R/V apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le mode de reliure souhaité. Les

modes de reliure suivants défilent à l'écran :

Désactivé (valeur par défaut)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

Priorité A4/LT (Non prise en compte de la différence entre

les formats A4 et Letter)

Lorsque la valeur Activé est attribuée à l'option Priorité A4/LT

depuis le panneau de commande, l'imprimante ignore la différence qui

existe entre les formats A4 et Letter. L'impression se poursuit sans

message d'erreur, et ce même si le format réel du papier contenu dans le

bac diffère de celui utilisé pour la mise en page du travail.

Par défaut, cette fonction est inactive.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Priorité A4/LT apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Emulation (Définition de l'émulation)

Vous pouvez modifier le mode d'émulation de l'interface courante.

Utilisez la procédure ci-dessous pour sélectionner le mode.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Emulation apparaisse à

l'écran. Le mode d'émulation Activé apparaît.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à ce que le mode d'émulation souhaité

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Rapport erreur (Impression d'erreurs KPDL)

L'imprimante peut imprimer des descriptions d'erreurs survenant lors

d'une émulation KPDL. Par défaut, ce paramètre est Activé :

l'imprimante n'imprime aucune erreur KPDL.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Emulation > apparaisse.

Le réglage par défaut pour l'Amérique du Nord est

émulation KPDL (AUTO). Le réglage par défaut pour toutes les

autres régions est émulation PCL 6.Utilisation du panneau de commande

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez KPDL ou KPDL (AUTO) à l'aide des touches  ou .

Appuyez sur . >>Rapport erreur apparaît.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode couleurs (Sélection de l'impression en couleurs ou

Vous pouvez utiliser le menu Mode couleur sur le panneau de commande

pour sélectionner le mode d'impression Monochrome ou Couleur. Par

défaut, l'imprimante est réglée sur le mode couleur.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Mode couleurs apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour changer le mode de couleur : Couleur ou

Lorsque le mode de couleur souhaité est affiché, appuyez sur [OK].

Le mode de couleur est modifié.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Qualité impression (Définition de la qualité d'impression)

La procédure ci-après permet de définir le mode de brillance (élevé ou

faible) et l'utilisation ou non d'EcoPrint (impression avec peu de toner)

Les options disponibles dans Paramètres de l'imprimante sont les

• Brillance (Sélection du mode brillance)

• Mode EcoPrint (Sélection du mode EcoPrint)

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Qualité impression >

Brillance (Sélection du mode brillance)

Lorsqu'il est réglé sur Élevée, le mode brillance augmente l'effet de

brillance de l'impression en réduisant la vitesse d'impression de moitié.

>Qualité impression >4-47

Utilisation du panneau de commande

Le mode brillance n'est pas disponible lorsque ÉTIQUETTES et

TRANSPARENT sont sélectionnés comme paramètre du type de papier.

IMPORTANT En fonction du papier utilisé, l'impression en mode

brillance peut entraîner un froissement du papier. Pour réduire le

froissement, essayez d'utiliser du papier épais.

Utilisez la procédure ci-dessous pour sélectionner le mode brillance. Le

réglage par défaut est Faible.

Appuyez sur  lorsque >Qualité imp. > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Brillance apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Faible ou Élevée à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode EcoPrint (Sélection du mode EcoPrint)

En activant le mode EcoPrint, vous pouvez réduire la quantité de toner

utilisée durant l'impression. Il est conseillé d'utiliser le mode EcoPrint

pour les impression d'essai ou dans d'autres situations qui ne nécessitent

pas une impression de haute qualité, car les images imprimées dans ce

mode peuvent être légèrement plus grossières qu'avec une impression

en résolution standard.

Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint. Le

réglage par défaut est Désactivé.

Appuyez sur  lorsque >Qualité imp. > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Mode EcoPrint apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Configuration page (Définition de la pagination)

Dans le menu Config. page, vous pouvez définir le nombre de copies,

l'orientation de la page ainsi que d'autres paramètres liés à la pagination.

Les options disponibles dans Config. page sont les suivantes :

• Nb copies (Nombre de copies)

• Orientation (Orientation de l'impression)

• XPS ajust.page (Définition de la zone d'impression pour les données

• Format TIFF/JPEG (Définition du mode d'impression pour les fichiers

? DésactivéUtilisation du panneau de commande

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Configuration page >

Nb copies (Nombre de copies)

Vous pouvez définir le nombre de copies de chaque page à imprimer pour

l'interface en cours.

Appuyez sur  lorsque >Configuration page > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Nb copies apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Ce nombre peut être compris entre 1 et

999. Utilisez les touches  et  pour déplacer le curseur vers la

droite et la gauche.

Lorsque la quantité souhaitée est affichée, appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Orientation (Orientation de l'impression)

Vous pouvez choisir l'orientation portrait (vertical) ou paysage

Appuyez sur  lorsque >Configuration page > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Orientation apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Portrait ou Paysage à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Lorsqu'il est défini sur Activé, ce mode vous permet d'augmenter le

nombre maximal de caractères qu'il est possible d'imprimer sur une ligne

de page A4 (78 caractères avec un espacement de 10 cpp) et Letter (80

>Configuration page >

Utilisation du panneau de commande

caractères avec un espacement de 10 cpp). Ce paramètre s'applique

uniquement en émulation PCL 6.

Appuyez sur  lorsque >Configuration page > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Mode 80 carac.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

XPS ajust.page (Définition de la zone d'impression pour les

Sélectionner Activé dans ce paramètre pour agrandir ou réduire les

fichiers XPS afin de les adapter à la zone imprimable durant l'impression.

Appuyez sur  lorsque >Config.page > est affiché.

Appuyez sur  ou  jusqu'à ce que >>XPS ajust.page

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format TIFF/JPEG (Définition du mode d'impression pour les

Utiliser ce paramètre pour sélectionner la méthode d'impression utilisée

lorsque des fichiers TIIF ou JPEG sont imprimés directement. Le

paramètre par défaut est Format papier.

Appuyez sur  lorsque >Config.page > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Format TIFF/JPEG

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à ce que le mode d'impression souhaité

s'affiche. La liste indique les modes d'impression suivants :

Format papier (adapté au format du papier)

Les images sont redimensionnées afin qu'elle remplissent le format

du papier lors de l'impression.

Résolution image (correspond à la résolution de l'image)

? Format de papierUtilisation du panneau de commande

Les images sont imprimées à la résolution spécifiée dans les

informations de résolution. Les images sans informations de

résolution sont imprimées en utilisant le paramètre Format papier.

Résolution impr. (correspond à la résolution de l'impression)

Les images sont imprimées avec un rapport de 1 pour 1 entre les

pixels du fichier image et les points imprimés. Par exemple, la taille

imprimée d'un fichier image de 600 × 300 pixels et de 1 pouce × 1/2

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Nom trav. (Paramètres d'affichage du nom de travail)

Définir si le nom de travail est affiché ou non dans le pilote d'imprimante.

Appuyez sur  lorsque Paramètres impr. > est affiché.

Appuyez sur  ou  jusqu'à ce que >Nom trav. apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour afficher le nom de travail à utiliser.

Désactivé (Utiliser le nom de travail défini dans le pilote

Lorsque le nom du travail souhaité est affiché, appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Les images sont automatiquement pivotées durant

l'impression pour fournir une meilleure correspondance entre les

rapports d'aspect du fichier image et le papier utilisé pour

Utilisation du panneau de commande

Réseau (Paramètres réseau)

Cette imprimante prend en charge les protocoles TCP/IP et TCP/IP

IP est l'abréviation d'Internet Protocol (protocole Internet). Cette

imprimante utilise habituellement le protocole TCP/IP (IPv4), mais elle

fournit également un réglage à part pour l'IP de future génération, IPv6.

Le TCP/IP (IPv4) utilise des adresse IP de 32 bits, mais la croissance

rapide du nombre d'utilisateur d'Internet a entraîné un manque

d'adresses IP. L'IPv6 a été développé pour étendre la gamme des

adresses IP disponibles en utilisant des adresse IP à 128 bits.

Les options disponibles dans Paramètres réseau sont les suivantes :

• TCP/IP (paramètres IPv4)

• TCP/IP (IPv6) (paramètres IPv6)

• Détail protocole (Paramètres détaillés pour le protocole réseau)

• Redém. réseau (Rédémarrage de la carte réseau)

Appuyez sur  ou  jusqu'à ce que Réseau > apparaisse.

TCP/IP (paramètres IPv4)

Sélectionne les paramètres pour TCP/IP (IPv4).

Le système TCP/IP se réfère au système Internet qui possède une

structure à 5 couches composée de la couche d'interface, de la couche

de liaison, de la couche réseau (IP), de la couche de transport (TCP/

UDP) et de la couche d'application.

La couche d'interface est une couche clé dans le système TCP/IP qui

fournit une interface abstraite indépendante de la liaison (ligne de

communication : relais de trames, Ethernet, etc.) au module IP (couche

IP). Cela signifie que le module IP peut utiliser cette interface abstraite

(indépendante du type de liaison) pour échanger les paquets IP dans les

deux sens avec la couche de liaison.

Les options disponibles dans les paramètres TCP/IP (IPv4) sont les

• DHCP (Paramètres DHCP)

• Auto-IP (paramètre IP auto)

• Adresse IP (Paramètres adresse IP)

• Masque ss-rés. (Paramètres du masque de sous-réseau)

• Passerelle (Paramètres de la passerelle)

• Bonjour (Paramètres Bonjour)

Vérifiez la sélection des paramètres du réseau avec

votre administrateur réseau. Après avoir effectué tous les

réglages concernant le réseau, redémarrer le réseau. Se reporter

à la section Redém. réseau (Rédémarrage de la carte réseau) à

la page 4-59. Cette opération est obligatoire pour que les

réglages soient pris en compte !

Lorsque Command Center RX est utilisé, les paramètres réseau

et les paramètres de sécurité peuvent être modifiés et vérifiés de

façon pratique depuis votre ordinateur. Pour plus d'informations,

consultez le document Command Center RX User Guide.

Réseau >Utilisation du panneau de commande

IMPORTANT Les options de menu DHCP, adresse IP, masque de

sous-réseau, passerelle et Bonjour pour TCP/IP sont affichées

lorsque TCP/IP est activé.

Appuyez sur  lorsque Réseau > est affiché.

Appuyez sur  ou  jusqu'à ce que >TCP/IP > apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur Activé, puis sur [OK]. Configurer les paramètres

indiqués ci-dessous.

DHCP (Paramètres DHCP)

DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue

les informations nécessaire pour établir une connexion réseau lorsqu'un

hôte tente de se connecter au réseau (Internet). Ces informations

comprennent l'adresse IP du nœud local et le routeur par défaut (le

routeur dans le propre système de réseau de l'hôte) et le serveur DNS

(Domain Name System). DHCP est une extension du protocole de

démarrage BOOTP (Bootstrap).

Appuyez sur  lorsque >TCP/IP Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>DHCP apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Auto-IP (Paramètre Auto-IP)

Ce protocole est utilisé pour l'affectation automatique d'une adresse IP

lors de la connexion à un petit réseau qui ne dispose pas de serveur

DHCP. Sélectionner une adresse comprise entre 169.254.0.1 tt

169.254.255.254, et si aucun autre appareil sur le réseau n'utilise cette

adresse, elle sera utilisé pour cette machine.

Appuyer sur  lorsque >TCP/IP Activé > ou >TCP/IP Désactivé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Auto-IP apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

Adresse IP (Paramètres adresse IP)

Une adresse IP est l'adresse du périphérique réseau (comme un

ordinateur) et elle est inclue dans les paquets IP selon les besoins pour

l'envoi et la réception des données Internet (paquets IP). Les adresses IP

peuvent être des adresses de destination ou des adresses sources.

Plus particulièrement, une adresse IP est une chaîne de bits composée

d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur

connecté à Internet et une adresse réseau (ou section réseau) qui

identifie le réseau auquel appartient l'ordinateur (ou plus spécifiquement,

l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui

sont uniques sur tout Internet sont attribuées à chaque ordinateur ou

Les adresse IP actuellement utilisées sur Internet (IPv4) possèdent une

longueur fixe de 32 bits.

Appuyez sur  lorsque >TCP/IP Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Adresse IP apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Vous pouvez choisir n'importe quelle valeur

entre 000 et 255. Utilisez les touches  et  pour déplacer le

curseur vers la droite et la gauche.

Affichez l'adresse IP souhaitée et appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Masque ss-rés. (Paramètres du masque de sous-réseau)

Le masque de sous-réseau est une manière d'augmenter la section

adresse réseau d'une adresse IP.

Un masque de sous-réseau représente toutes les sections adresse

réseau par un 1 et toutes les sections adresse hôte par un 0. Le nombre

de bits dans le préfix indique la longueur de l'adresse réseau. Le terme

préfixe se réfère à quelque chose qui est ajouté au début et, dans ce

contexte, il indique la première section de l'adresse IP.

Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut

être indiquée par la longueur du préfixe après une barre oblique vers

l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette

manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un

préfixe de 24 bits (section réseau).

Cette nouvelle section adresse réseau (faisant partie à l'origine de

l'adresse hôte), rendue possible par le masque de sous-réseau, est

appelée adresse de sous-réseau.

Appuyez sur  lorsque >TCP/IP Activé > est affiché.

Lorsque vous saisissez l'adresse IP, assurez-vous

que l'option DHCP est réglée sur Désactivé.

Lorsque vous saisissez le masque de sous-réseau,

assurez-vous que l'option DHCP est réglée sur Désactivé.Utilisation du panneau de commande

Appuyez sur  ou  jusqu'à ce que >>Masque ss-rés.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Vous pouvez choisir n'importe quelle valeur

entre 000 et 255. Utilisez les touches  et  pour déplacer le

curseur vers la droite et la gauche.

Affichez le masque de sous-réseau souhaité et appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Passerelle (Paramètres de la passerelle)

La passerelle se réfère en général à un dispositif de conversion de

protocole utilisé pour permettre l'interconnexion des réseaux ayant des

protocoles différents.

Par exemple, un dispositif de passerelle est nécessaire pour connecter

un réseau fermé différent (utilisant son propre protocole) au réseau

ouvert Internet (utilisant TCP/IP).

En installant une passerelle, les protocoles de communication et les

modes d'affichage des données sur les différents réseau sont rendus

Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les

Appuyez sur  lorsque >TCP/IP Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Passerelle apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Vous pouvez choisir n'importe quelle valeur

entre 000 et 255. Utilisez les touches  et  pour déplacer le

curseur vers la droite et la gauche.

Affichez la passerelle souhaitée et appuyez sur [OK].

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Bonjour (Paramètres Bonjour)

Bonjour (aussi connu sous le nom de réseau sans configuration) est un

service qui détecte automatiquement les ordinateurs, les périphériques et

les services sur un réseau IP.

Puisqu'un protocole IP standard industriel est utilisé, Bonjour permet au

périphériques de se reconnaître automatiquement sans spécifier

d'adresse IP ou sans définir de serveur DNS.

Bonjour envoie et reçoit également les paquets réseau sur le port UDP

5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP

Avant de saisir la passerelle, assurez-vous que

l'option DHCP est réglée sur Désactivé.

Utilisation du panneau de commande

5353 est toujours ouvert afin que Bonjour fonctionne correctement.

Certains pare-feu sont réglés pour rejeter uniquement certains paquets

Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les

paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans

la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous

installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-

feu de Windows sera réglé correctement pour Bonjour.

Appuyez sur  lorsque >TCP/IP Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Bonjour apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

TCP/IP (IPv6) (paramètres IPv6)

Sélectionne les paramètres pour TCP/IP (IPv6).

TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4).

L'IPv6 est la future génération du protocole Internet et il étend l'espace

d'adresse disponible pour résoudre le problème du manque d'adresses

lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres

améliorations comme une fonctionnalité de sécurité supplémentaire et la

capacité de hiérarchiser la transmission de données.

Les options disponibles dans les paramètres TCP/IP (IPv6) sont les

• RA(Stateless) (Paramètres RA (Stateless))

• DHCPv6 (Paramètres DHCPv6)

TCP/IP (IPv6) sont affichées lorsque TCP/IP (IPv6) est activé.

Appuyez sur  lorsque Réseau > est affiché.

Appuyez sur  ou  jusqu'à ce que >TCP/IP (IPv6) >

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Sélectionnez Activé et appuyez sur [OK]. Configurer les

paramètres indiqués ci-dessous.

RA(Stateless) (Paramètres RA (Stateless))

Le routeur IPv6 communique (transmet) les informations comme le

préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le

Router Advertisement (RA).

ICMPv6 signifie Internet Control Message Protocol (protocole de

message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie

? DésactivéUtilisation du panneau de commande

Appuyez sur  lorsque >TCP/IP (IPv6) Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>RA(Stateless)

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

DHCPv6 (Paramètres DHCPv6)

Le DHCPv6 est la future génération du protocole de configuration d'hôte

dynamique pour Internet et il prend en charge l'IPv6. Il étend le protocole

de démarrage BOOTP qui définit les protocoles utilisés pour le transfert

des informations de configuration aux hôtes du réseau.

Le DHCPv6 permet au serveur DHCP d'utiliser ses fonctionnalités

étendues pour envoyer des paramètres de configuration à un nœud IPv6.

Puisque les adresses réseau qui peuvent être utilisées sont attribuées

automatiquement, la charge de gestion du nœud IPv6 est réduite dans

les systèmes où l'administrateur doit exercer un contrôle étroit sur

l'attribution d'adresse IP.

Appuyez sur  lorsque >TCP/IP (IPv6) Activé > est affiché.

Appuyez sur  ou  jusqu'à ce que >>DHCPv6 apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Détail protocole (Paramètres détaillés pour le protocole

Permet de sélectionner les paramètres pour Détail protocole.

Les options disponibles dans les paramètres Détail protocole sont les

• NetBEUI (Paramètre NetBEUI)

• SNMPv3 (Paramètre SNMPv3)

• FTP (Serveur) (Paramètre FTP (Serveur))

• SNMP (Paramètre SNMP)

• SMTP (Paramètre SMTP)

• POP3 (Paramètre POP3)

• Port Raw (Paramètre Port Raw)

• LPD (Paramètre LPD)

• HTTP (Paramètre HTTP)

Utilisation du panneau de commande

Appuyez sur  lorsque Réseau > est affiché.

Appuyez sur  ou  jusqu'à ce que >Détail protocole >

NetBEUI (Paramètre NetBEUI)

Sélectionner la réception ou non des documents en utilisant NetBEUI.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>NetBEUI apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>SNMPv3 apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

FTP (Serveur) (Paramètre FTP (Serveur))

Sélectionner la réception ou non des documents en utilisant FTP.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>FTP(Serveur) apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

SNMP (Paramètre SNMP)

Sélectionner la communication ou non avec SNMP.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>SNMP apparaisse.

? ActivéUtilisation du panneau de commande

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

SMTP (Paramètre SMTP)

Sélectionner l'envoi d'e-mail ou non avec SMTP.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>SMTP apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

POP3 (Paramètre POP3)

Sélectionner la réception d'e-mail ou non avec POP3.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>POP3 apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Port Raw (Paramètre Port Raw)

Sélectionner la communication ou non avec le port Raw.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Port Raw apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

Sélectionner la réception ou non des documents en utilisant le protocole

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>LPD apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

HTTP (Paramètre HTTP)

Sélectionner la communication ou non avec HTTP.

Appuyez sur  lorsque >Détail protocole > est affiché.

Appuyez sur  ou  jusqu'à ce que >>HTTP apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Redém. réseau (Rédémarrage de la carte réseau)

Après avoir effectué tous les réglages concernant le réseau, redémarrer

la carte réseau de la machine. Cette opération est obligatoire pour que

les réglages soient pris en compte.

Appuyez sur  lorsque Réseau > est affiché.

Appuyez sur  ou  jusqu'à ce que >Redém. réseau apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message Redémarrage...

Veuillez patienter. s'affiche et le réseau est redémarré.

>Redém. réseau ?Utilisation du panneau de commande

Réseau en option (Paramètres du réseau en

Permet de sélectionner les paramètres pour le kit d'interface réseau en

option (IB-50) ou le kit d'interface réseau sans fil (IB-51).

Les options disponibles dans Réseau en option sont les suivantes :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• TCP/IP (paramètres IPv4)

• TCP/IP (IPv6) (paramètres IPv6)

• Netware (Paramètres NetWare)

• AppleTalk (Paramètres AppleTalk)

• IPSec (Paramètres IPSec)

• Interface LAN (Paramètre de l'interface LAN)

• Filtre adr. MAC (Paramètre de filtrage d'adresse MAC)

• Communication (Sélectionner l'interface réseau à utiliser)

• Redém. réseau (Rédémarrage du kit d'interface réseau en option)

Appuyez sur  ou  jusqu'à ce que Réseau en option >

ID (Saisie de l'ID administrateur)

Pour utiliser la fonction Réseau en option, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque Réseau en option > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Cette option s'affiche uniquement lorsqu'un kit

d'interface réseau (IB-50) ou un kit d'interface réseau sans fil (IB-

51) est installé en option.

Pour plus d'informations sur les paramètres réseau sans fil, se

reporter au Manuel d'utilisation IB-51. Les paramètres pour le kit

d'interface (IB-51) ne sont pas pris en charge à partir du panneau

de commande de l'imprimante.

Utilisation du panneau de commande

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les fonctions Réseau en option, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran Sécurité s'affiche.

TCP/IP (paramètres IPv4)

Sélectionne les paramètres pour TCP/IP (IPv4). La méthode pour la

configuration est la même que pour les paramètres du réseau standard.

Pour plus d'informations, se reporter à la section TCP/IP (paramètres

IPv4) à la page 4-51.

TCP/IP (IPv6) (paramètres IPv6)

Sélectionne les paramètres pour TCP/IP (IPv6). La méthode pour la

configuration est la même que pour les paramètres du réseau standard.

Pour plus d'informations, se reporter à la section TCP/IP (IPv6)

(paramètres IPv6) à la page 4-55.

Netware (Paramètres NetWare)

NetWare est une système d'exploitation réseau basé sur PC spécifique

aux serveurs. NetWare est un système client-serveur qui fonctionne en

installant le système d'exploitation NetWare sur le serveur et des modules

clients dédiés (clients NetWare) sur les machines clientes (fonctionnant

avec MS-DOS, OS/2, Windows, etc.). Le protocole de la couche réseau

de base utilisé est le propre IPX (Internetwork Packet eXchange)/SPX

(Sequenced Packet eXchange) de NetWare, mais le système prend

également en charge le TCP/IP.

La caractéristique du système d'exploitation NetWare est qu'il est

spécifique aux serveurs, à la différences des systèmes d'exploitation à

vocation généraliste comme Windows NT et UNIX. Seul le minimum

requis pour le fonctionnement du serveur peut être exécuté à partir de la

console NetWare sur le serveur. La gestion du serveur et des fichiers est

fondamentalement réalisée à l'aide d'outils de gestion à partir des clients.

Aussi, tous les pilotes et toutes les piles de protocoles existent sous

forme de modules appelés NetWare Loadable Modules (NLM) et la

capacité des NLM à charger et décharger de manière flexible et

dynamique est l'un des principaux avantages de ce système.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >NetWare apparaisse.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

correctement.Utilisation du panneau de commande

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non NetWare.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AppleTalk (Paramètres AppleTalk)

AppleTalk est une protocole de communications utilisé principalement sur

les ordinateurs Macintosh et il se réfère également aux fonctions du

AppleTalk attribue des adresses réseau de 24 bits (une section réseau de

16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier

les périphériques (ordinateurs, imprimantes, etc.) sur le réseau.

Lors de la mise sous tension, un signal est diffusé sur le réseau et les

adresses et les noms des machines sont attribués automatiquement. Le

paramètre par défaut est Activé.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >AppleTalk apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non AppleTalk.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPSec (Paramètres IPSec)

IPSec (IP Security Protocol) est une protocole de sécurité adopté comme

standard par l'IETF pour l'authentification et le chiffrement dans la

troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >IPSec apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non IPSec.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise

des adresses de 128 bits.

Utilisation du panneau de commande

Interface LAN (Paramètre de l'interface LAN)

Spécifier les paramètres de l'interface LAN à utiliser. Le réglage par

défaut est Automatique.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Interface LAN apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner l'interface LAN désirée. Les

interfaces LAN disponibles sont les suivantes :

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Filtre adr. MAC (Paramètre de filtrage d'adresse MAC)

Cette option permet de choisir si activer ou non le filtrage d'adresse MAC.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Filtre adr. MAC apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non le filtrage

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Communication (Sélectionner l'interface réseau à utiliser)

Sélectionner l'interface à utiliser pour la connexion réseau.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Communication apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Interface LAN s'affiche uniquement lorsque le kit

d'interface réseau en option (IB-50) est installé.

Les paramètres détaillés pour le filtrage d'adresse

MAC sont sélectionnés à l'aide du logiciel utilitaire du kit

d'interface réseau en option.

? Réseau standardUtilisation du panneau de commande

Appuyez sur  ou  pour sélectionner le réseau désiré.

Réseau standard (interface réseau standard de l'imprimante)

Réseau en option (kit d'interface réseau en option)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Redém. réseau (Rédémarrage du kit d'interface réseau en

Après avoir effectué tous les réglages concernant le réseau, redémarrer

la carte réseau de la machine. Cette opération est obligatoire pour que

les réglages soient pris en compte.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Redém. réseau apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le message Redémarrage...

Veuillez patienter. s'affiche et le réseau est redémarré.

>Redém. réseau ?4-65

Utilisation du panneau de commande

Périphérique commun (Sélection/Réglage des

périphériques communs)

Sélectionne/règle toutes les fonctions de cette imprimante.

Les options disponibles Périphériques communs sont les suivantes :

• Langue du message (Sélection de la langue des messages)

• Définition date (Paramètres de date et heure)

• Alarme (Paramètres alarme (sonnerie))

• Mode RAM Disk (Utilisation du disque RAM)

• SSD (Utilisation du SSD en option)

• Gestion erreur (Paramètres de détection d'erreur)

• Temporisateur (Paramètres du temporisateur)

• Param niv veille (Paramètre du niveau de veille)

• Niv alerte toner (Paramètre du niveau d'alerte pour l'ajout de toner)

IMPORTANT SSD s'affiche si un SSD en option est introduit dans la

machine et doit être formaté.

Appuyez sur  ou  jusqu'à ce que Périphérique commun >

Langue du message (Sélection de la langue des

La procédure ci-après vous permet de sélectionner la langue d'affichage

des messages à l'écran.

En option, il est également possible d'installer

d'autres langues. Adressez-vous à votre technicien de maintenance pour

plus d'informations à ce sujet.

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Langue du message

apparaisse. La langue d'affichage par défaut est English.

Pour changer de langue, appuyez sur [OK]. Un point d'interrogation

clignotant (?) apparaît.

Appuyer sur  ou . Les différentes langues défilent à l'écran dans

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Périphérique commun >

? EnglishUtilisation du panneau de commande

Définition date (Paramètres de date et heure)

Entrer la date et l’heure.

Les paramètres de date et heure comprennent les éléments suivants :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Date (Paramètre de date)

• Heure (Paramètres de l'heure)

• Format de date (sélection du format de date)

• Déf. fuseau hor. (Paramètre du décalage horaire)

• Heure d'été (Paramètre de l'heure légale)

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Définition date >

ID (Saisie de l'ID administrateur)

Pour utiliser les paramètres de date, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque >Définition date > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les paramètres de date, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Utilisation du panneau de commande

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran des paramètres de date s'affiche.

Date (Paramètre de date)

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Date (AAAA/MM/JJ) apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Utiliser les touches fléchées pour définir l'année, le mois et le jour.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Utilisez les touches  et  pour déplacer le

curseur vers la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Heure (Paramètres de l'heure)

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Heure (Heure:min:s.) apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Utiliser les touches fléchées pour définir les heures, les minutes et les

secondes. Appuyez sur  ou  pour augmenter ou diminuer la

valeur soulignée par le curseur clignotant. Utilisez les touches  et 

pour déplacer le curseur vers la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Format de date (sélection du format de date)

Il est possible de sélectionner l'un des trois formats pour la date.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Format de date apparaisse.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

L'ordre dans lequel l'année, le mois et le jour

s'affichent varient en fonction du Format de date (sélection du

format de date) à la page 4-67.

>>Heure(Heure:min:s.)

1 : 19 : 21Utilisation du panneau de commande

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner Format de date. Les

formats de date suivants sont disponibles :

MM/JJ/AAAA JJ/MM/AAAA AAAA/MM/JJ

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Déf. fuseau hor. (Paramètre du décalage horaire)

Définissez le décalage horaire par rapport à l'heure GMT.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Déf. fuseau hor. apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner l'emplacement.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Heure d'été (Paramètre de l'heure légale)

Régler l'heure légale.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Heure d'été apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non l'heure

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Alarme (Paramètres alarme (sonnerie))

Cette fonction utilise des tonalités pour avertir l'utilisateur des opérations

et de l'état de l'imprimante. Ce réglage est utile, par exemple, lorsque

l'imprimante ne se trouve pas à proximité de l'utilisateur.

Les options disponibles dans Sonnerie sont les suivantes :

• Confirmation de clé (Paramètres de tonalité de confirmation de

• Fin de tâche (Paramètres de tonalité de fin de travail)

• Prêt (Paramètres de tonalité de fin de préparation)

• Erreur (Paramètres de tonalité d'erreur)

Utilisation du panneau de commande

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Alarme > apparaisse.

Confirmation de clé (Paramètres de tonalité de confirmation de

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à

chaque appui sur une touche. Le paramètre par défaut est Activé.

Appuyez sur  lorsque >Alarme > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Confirmation de clé

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Fin de tâche (Paramètres de tonalité de fin de travail)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit à

la fin de l'impression. Le réglage par défaut est Désactivé.

Appuyez sur  lorsque >Alarme > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Fin de tâche apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Prêt (Paramètres de tonalité de fin de préparation)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit

lorsque la préparation de l'impression est terminée. Le réglage par défaut

Appuyez sur  lorsque >Alarme > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Prêt apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

>>Confirmation de clé

? DésactivéUtilisation du panneau de commande

Erreur (Paramètres de tonalité d'erreur)

Lorsque Activé est sélectionné pour cette option, une tonalité retentit

lorsqu'un problème (comme le manque de papier ou un bourrage papier)

se produit pendant l'impression. Le paramètre par défaut est Activé.

Appuyez sur  lorsque >Alarme > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Erreur apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Mode RAM Disk (Utilisation du disque RAM)

Le disque RAM (ou disque virtuel) désigne un espace mémoire partagé

au sein de la mémoire de l'imprimante qui permet de stocker des travaux

d'impression de façon temporaire. Il est ensuite possible d'imprimer

plusieurs copies d'un travail stocké, réduisant ainsi le temps nécessaire

à l'impression de l'intégralité du travail. Le fonctionnement du disque

RAM s'apparente à celui du SSD à l'exception du fait que les données

sont uniquement prises en compte lorsque l'imprimante est sous tension.

Pour utiliser un disque RAM, activez ce dernier et entrez la taille que vous

souhaitez lui allouer en suivant la procédure ci-après. La taille maximale

du disque RAM se calcule comme suit :

Lorsque le disque RAM est activé = la taille maximum du disque RAM est

de 32 Mo (sans option)

Lorsque la mémoire en option est installée = la taille maximum du disque

RAM est de la moitié de la mémoire totale en option installée

Pour activer le disque RAM dans la mémoire de l'imprimante, il est

nécessaire, dans un premier temps, de rendre le mode Disque RAM Activé, puis, dans un second temps, de définir la taille de ce disque

(reportez-vous à la section suivante). La présence d'un disque RAM dans

l'imprimante permet d'effectuer les opérations suivantes.

IMPORTANT Le disque RAM ne peut pas être utilisé lorsqu'un SSD

en option est installé.

Un disque RAM stocke uniquement les données de façon temporaire.

En effet, ces dernières sont effacées dès lors que l'imprimante est

réinitialisée ou mise hors tension.

Le disque RAM permet d'utiliser certaines fonctions de la boîte de

L'espace alloué au disque RAM est pris sur la mémoire de

l'imprimante mise à la disposition des utilisateurs. Lorsque la taille du

disque RAM est trop importante, cela peut entraîner une diminution

de la vitesse d'impression ou des problèmes de manque de mémoire.

L'imprimante prend en charge deux types de

dispositif de stockage : le SSD en option et le disque RAM. Le

SSD en option s'installe dans l'emplacement prévu à cet effet

dans l'imprimante. Le disque RAM est une partie de la mémoire

de l'imprimante spécialement réservée à cet effet.4-71

Utilisation du panneau de commande

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Mode Disque RAM >

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Dim. Disque RAM (Définition de la taille du disque RAM)

Utilisez cette procédure pour régler la quantité de mémoire utilisée par le

IMPORTANT L'option du menu Dim. Disque RAM s'affiche unique-

ment lorsque Mode Disque RAM est réglé sur Activé.

Appuyez sur  lorsque >Mode RAM Disk Activé > est affiché.

Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

Appuyez sur ou  pour afficher la taille souhaitée. Utilisez les

touches  et  pour déplacer le curseur vers la droite et la gauche.

Cette plage varie en fonction de la taille de la mémoire totale de

Lorsque la taille souhaitée du disque RAM est affichée, appuyez sur

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran. Mettez

l'imprimante hors tension, puis à nouveau sous tension. La taille

sélectionnée pour le disque RAM est activée après le redémarrage

SSD (Utilisation du SSD en option)

L'installation du SSD en option dans l'imprimante permet d'effectuer les

opérations suivantes sur le SSD.

• Formater (Formatage du SSD)

Lorsqu'un SSD en option est introduit dans l'imprimante pour la première

fois, il doit être formaté avant l'utilisation.

Ce menu s'affiche uniquement lorsque le SSD en option est installé sur

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >SSD > apparaisse.

Si le SSD en option est installé dans l'imprimante, la

Boîte personnalisée et la Boîte de travail seront disponibles.

>SSD >Utilisation du panneau de commande

Formater (Formatage du SSD)

Pour être utilisée par l'imprimante, un nouveau SSD doit absolument être

formaté. Le formatage permet l'écriture de données sur le SSD.

Ce menu s'affiche uniquement lorsque le SSD en option est installé sur

Utilisez la procédure ci-dessous pour formater le SSD.

Lorsqu'un nouveau SSD est introduit dans le logement de l'imprimante,

le message Formater SSD. s'affiche sur l'écran.

Appuyez sur  lorsque >SSD > est affiché.

>>Formater apparaît.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK].

En traitement apparaît et le formatage du SSD démarre. Lorsque

le formatage est terminé correctement, l'écran affiche à nouveau

Gestion erreur (Paramètres de détection d'erreur)

La procédure ci-après spécifie les paramètres pour les méthodes de

détection utilisées pour les erreurs d'impression recto-verso et pour les

erreurs de format de papier et de type de papier lorsque la source de

Les options disponibles dans Gestion des erreurs sont les suivantes :

• Recto verso (Détection d'erreur de l'impression recto-verso)

• Erreur papier (Paramètres de détection pour les erreurs de format et

type de papier lorsque la source de papier est fixe)

• Bac MF vide (avertissement lorsque le bac MF est vide)

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Gestion erreur >

Recto verso (Détection d'erreur de l'impression recto-verso)

Si la fonction de détection d'erreur pour l'impression recto-verso a été

activée (Activé) et que vous tentez d'imprimer sur un format et un type

de papier non disponible pour l'impression recto-verso, le message

d'erreur Recto verso inactif Appuyer sur GO s'affiche et

l'impression est interrompue.

Le formatage supprime toutes les données

existantes sur un dispositif de stockage, y compris sur un SSD

Le formatage du SSD s'opère à partir de l'imprimante.

Activé • Pour imprimer sur une seule face du papier lorsque ce

message est affiché, appuyez sur [GO].

• Appuyez sur [Cancel] pour annuler l'impression.

Désactivé • Pour imprimer sur une face du papier.4-73

Utilisation du panneau de commande

Appuyez sur  lorsque >Gestion erreur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Recto verso apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'écran revient à Prêt.

Erreur papier (Paramètres de détection pour les erreurs de

format et type de papier lorsque la source de papier est fixe)

Réglez cette option sur Désactivé si vous voulez continuer l'impression

même si le format ou la type de papier que vous avez spécifié sont

différents de la source de papier fixe, ou bien réglez cette option sur

Activé pour afficher l'erreur d'alimentation en papier.

Appuyez sur  lorsque >Gestion erreur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Erreur papier apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Bac MF vide (avertissement lorsque le bac MF est vide)

Réglez cette option sur Activé si vous voulez que l'erreur soit affichée

lorsque le bac MF est configuré comme source de papier par défaut et

qu'il n'y a pas de papier dans le bac MF, ou réglez-la sur Désactivé pour

ne pas afficher l'erreur.

Le réglage Activé permet l'affichage du message d'absence de papier

lorsque le bac MF est vide.

Appuyez sur  lorsque >Gestion erreur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Bac MF vide apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

? ActivéUtilisation du panneau de commande

Temporisateur (Paramètres du temporisateur)

La procédure ci-après spécifie les paramètres liés au temporisateur

comme le délai de temporisation de l'alimentation papier automatique et

les paramètres de délai de temporisation de la mise en veille.

Les options disponibles dans Temporisateur sont les suivantes :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Initialisation auto pannel (Paramètres de rétablissement automatique

• Init pannel temporisation (Définition du temporisateur de

rétablissement du panneau)

• Temp faible puis (Délai de temporisation du mode faible

• Mise en veille (Délai de temporisation de la mise en veille)

• Correction Erreur auto (Correction automatique des erreurs)

• Temp. correction erreur (Définition du délai de reprise après

correction d'une erreur)

• Saut de page attente (Délai de temporisation de l'alimentation papier

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Temporisateur >

ID (Saisie de l'ID administrateur)

Pour utiliser les paramètres de temporisation, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque >Temporisateur > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les paramètres de temporisation, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Utilisation du panneau de commande

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran des paramètres de temporisation

Initialisation auto pannel (Paramètres de rétablissement

automatique du panneau)

La fonction de rétablissement automatique du panneau rétablit

automatiquement les paramètres par défaut si le panneau n'est pas utilisé

pendant un temps défini. Le paramètre par défaut est Activé.

Pour définir le délai de rétablissement du panneau, reportez-vous à la

section suivante Init pannel temporisation (Définition du temporisateur de

rétablissement du panneau).

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Initialisation auto pannel

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Init pannel temporisation (Définition du temporisateur de

rétablissement du panneau)

Lorsque le Rétablissement automatique du panneau est réglé sur

Activé, cette option définit le délai de rétablissement automatique du

panneau après la dernière action de la part de l'utilisateur.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Init pannel temporisation

Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le délai souhaité. Ce dernier peut

être compris entre 005 et 495 secondes, par incréments de 5

secondes. Utilisez les touches  et  pour déplacer le curseur vers

la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

s.Utilisation du panneau de commande

Temp faible puis (Délai de temporisation du mode faible

Vous pouvez régler le délai d'attente au terme duquel, en l'absence de

travail d'impression, l'imprimante passe en mode faible consommation.

L'imprimante revient au mode de fonctionnement normal lorsqu'elle reçoit

un travail d'impression ou lors de l'appui sur [GO] sur le panneau de

commande. Le délai par défaut est de 1 minute.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Temp faible puis apparaisse.

Pour modifier le délai d'attente, appuyez sur [OK]. Un curseur

clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le délai souhaité. Ce dernier peut

être réglé entre 1 et 60 minute(s) (pour l'Europe) ou entre 1 et 240

minute(s) (sauf pour l'Europe). Utilisez les touches  et  pour

déplacer le curseur vers la droite et la gauche.

Appuyez sur [MENU]. L'écran revient à Prêt.

Mise en veille (Délai de temporisation de la mise en veille)

Vous pouvez régler le délai d'attente au terme duquel, en l'absence de

réception de données, l'imprimante passe en mode Sommeil auto.

L'imprimante revient au mode de fonctionnement normal lorsqu'elle reçoit

un travail d'impression ou lors de l'appui sur [GO] sur le panneau de

commande. Le délai par défaut est de 15 minutes.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Mise en veille apparaisse.

Pour modifier le délai d'attente, appuyez sur [OK]. Un curseur

clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le délai souhaité. Ce dernier peut

être réglé entre 1 et 60 minute(s) (pour l'Europe) ou entre 1 et 240

minute(s) (sauf pour l'Europe). Utilisez les touches  et  pour

déplacer le curseur vers la droite et la gauche.

Appuyez sur [MENU]. L'écran revient à Prêt.

Le calibrage des couleurs est exécuté

automatiquement avant que l'imprimante reprenne le mode de

fonctionnement normal.

Utilisation du panneau de commande

Correction Erreur auto (Correction automatique des erreurs)

Lorsqu'une erreur qui n'empêche pas la poursuite de l'impression se

produit, les données reçues ultérieurement sont automatiquement

imprimées au terme d'un certain délai. Exemple : si une imprimante est

utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des

erreurs ci-dessous, les données envoyées par l'utilisateur suivant seront

néanmoins imprimées au terme d'un délai prédéfini. Le réglage par

défaut est Désactivé (Correction Erreur auto désactivée).

Les erreurs susceptibles d'être corrigées automatiquement sont les

• Satur. mém. Appuyer sur GO

• Erreur KPDL ## Appuyer sur GO

• Erreur SSD ## Appuyer sur GO

• RAM DISQUE Err## Appuyer sur GO

• Cpte non autori. Appuyer sur GO

• Dépas sortie max Appuyer sur GO

• Travail limité Appuyer sur GO

• Erreur compte ## Appuyer sur GO

• Recto verso inac Appuyer sur GO

• Trav. non stocké Appuyer sur GO

• Pas de multi-ex Appuyer sur GO

• Erreur mémoire USB ## Appuyer sur GO Pour définir le délai de reprise après la correction automatique d'une

erreur, reportez-vous à la section suivante Temp. correction erreur

(Définition du délai de reprise après correction d'une erreur).

Appuyez sur  lorsque >Temporisateur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Corr. Erreur auto

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Temp. correction erreur (Définition du délai de reprise après

correction d'une erreur)

Si Correction Erreur auto est réglé sur Activé et qu'une erreur non fatale

(une erreur qui permet de poursuivre l'impression) se produit, ce

paramètre spécifie le délai de rétablissement de l'erreur et de reprise de

Appuyez sur  lorsque >Temporisateur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Temp. correction

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

s.Utilisation du panneau de commande

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le délai souhaité. Ce dernier peut

être compris entre 005 et 495 secondes, par incréments de 5

secondes. Utilisez les touches  et  pour déplacer le curseur vers

la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Saut de page attente (Délai de temporisation de l'alimentation

Si elle ne reçoit aucune donnée pendant un laps de temps prédéfini,

l'imprimante passe en mode veille et libère l'interface en cours

d'utilisation. Elle imprime les données contenues dans sa mémoire

tampon et éjecte la page. Par défaut, le délai d'attente à l'issue duquel

l'imprimante effectue un saut de page est de 30 secondes.

Appuyez sur  lorsque >Temporisateur > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Saut de page attente

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le délai souhaité. Ce dernier peut

être compris entre 5 et 495 secondes, par incréments de 5 secondes.

Utilisez les touches  et  pour déplacer le curseur vers la droite et

Appuyez sur [MENU]. L'écran revient à Prêt.

Param niv veille (Paramètre du niveau de veille)

Cette option définit si la machine passe ou non en mode veille lorsqu'elle

est connectée à un réseau.

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Réseau (Paramètre pour le passage en mode veille lorsque la

machine est connectée au réseau)

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Param niv veille >

ID (Saisie de l'ID administrateur)

Pour utiliser les paramètres de niveau de veille, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque >Param niv veille > est affiché.

Utilisation du panneau de commande

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les paramètres du niveau de veille, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran des paramètres du niveau de veille

Réseau (Paramètre pour le passage en mode veille lorsque la

machine est connectée au réseau)

Cette option définit si la machine passe ou non en mode veille lorsqu'elle

est connectée à un réseau.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Réseau apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sélectionnez le niveau de veille.

Les options disponibles dans Param niv veille sont les suivantes :

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

? ActivéUtilisation du panneau de commande

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Niveau de veille (paramètres du niveau de veille)

• Réseau (Paramètre pour le passage en mode économie d'énergie

lorsque la machine est connectée au réseau)

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Param niv veille >

ID (Saisie de l'ID administrateur)

Pour utiliser les paramètres de niveau de veille, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque >Param niv veille > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les paramètres du niveau de veille, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran des paramètres du niveau de veille

Réseau ne s'affiche que lorsque Niveau de

veille est réglé sur Économie énergie.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

Utilisation du panneau de commande

Niveau de veille (paramètres du niveau de veille)

Il existe deux modes de veille avec différents niveaux de veille : Reprise

rapide et Économie d'énergie.

Mode Reprise rapide : La reprise à partir du mode veille est plus rapide

que lors de l'utilisation du mode Économie d'énergie.

Mode Économie d'énergie : Cette option permet de réduire davantage

la consommation d'énergie par rapport au mode Reprise rapide. Avec le

mode Économie d'énergie, vous pouvez choisir si activer le mode

Économie d'énergie individuellement pour chaque fonction.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Niveau de veille apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner Reprise rapide ou

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réseau (Paramètre pour le passage en mode économie

d'énergie lorsque la machine est connectée au réseau)

Cette option définit si la machine passe ou non en mode Économie

d'énergie lorsqu'elle est connectée à un réseau.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Réseau apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Pour plus d'informations sur le mode Reprise rapide

et le mode Économie d'énergie, se reporter à la section Fonction

économie d'énergie à la page 2-25.

Le menu Param niv veille ne s'affiche pas lorsque le kit d'interface

réseau en option (IB-50) ou le kit d'interface réseau sans fil (IB-51)

? ActivéUtilisation du panneau de commande

Niv alerte toner (Paramètre du niveau d'alerte pour l'ajout

Cette option règle le niveau d'alerte pour l'ajout de toner affiché sur Status

Les options disponibles dans Niv alerte toner sont les suivantes :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Niv alerte toner (Paramètre du niveau d'alerte pour l'ajout de toner)

Appuyez sur  lorsque Périphérique commun > est affiché.

Appuyez sur  ou  jusqu'à ce que >Niv alerte toner >

ID (Saisie de l'ID administrateur)

Pour utiliser les paramètres Niv alerte toner, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque >Niv alerte toner > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les paramètres Niv alerte toner, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

Utilisation du panneau de commande

Appuyez sur [OK]. L'écran des paramètres Niv alerte toner s'affiche.

Désactivé/Activé (Paramètre des notification pour l'ajout de

Sélectionnez si le niveau d'alerte de toner est activé ou non.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Désactivé/Activé apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Niv alerte toner (Paramètre du niveau d'alerte pour l'ajout de

Cette option règle le niveau auquel les alertes pour l'ajout de toner seront

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Niv alerte toner apparaisse.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant et définir le niveau auquel une alerte sera

affichée. Le réglage est possible entre 005 et 100%. Utilisez les

touches  et  pour déplacer le curseur vers la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

%Utilisation du panneau de commande

Les fonctions de sécurité peuvent être définies pour protéger le

fonctionnement de l'imprimante et les données d'impression.

Les options disponibles dans Sécurité sont les suivantes :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Blocage de l'interface (Paramètres de blocage de l'interface

(périphérique externe))

• Impression WSD (Paramètres d'impression WSD)

• WSD amélioré (Paramètres WSD amélioré)

• EnhancedWSD(SSL) (Paramètres WSD amélioré (SSL))

• IPP (Paramètres IPP)

• Serveur SSL (Paramètres Serveur SSL)

• IPSec (Paramètres IPSec)

• Thin Print (paramètre Thin Print)

• Interface LAN (Paramètre de l'interface LAN)

• Niveau de sécurité (paramètres du niveau de sécurité)

Appuyez sur  ou  jusqu'à ce que Sécurité > apparaisse.

ID (Saisie de l'ID administrateur)

Pour utiliser la fonction de sécurité, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque Sécurité > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les fonctions de sécurité, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Lorsque Command Center RX est utilisé, les

paramètres réseau et les paramètres de sécurité peuvent être

modifiés et vérifiés de façon pratique depuis votre ordinateur.

Pour plus d'informations, consultez le document Command

Center RX User Guide.

Utilisation du panneau de commande

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran Sécurité s'affiche.

Blocage de l'interface (Paramètres de blocage de

l'interface (périphérique externe))

Vous pouvez utiliser cette option pour verrouiller et donc protéger

l'interface. Les options disponibles dans Blocage de l'interface sont les

• Hôte USB (Paramètres de l'emplacement de mémoire USB)

• Périph USB (Paramètres de l'interface USB)

• Option I/F (paramètres de la carte d'interface réseau)

• Stockage USB (Paramètres de mémoire USB)

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que Blocage de l'interface > apparaisse.

Hôte USB (Paramètres de l'emplacement de mémoire USB)

Cette procédure verrouille et protège l'emplacement de mémoire USB

(hôte USB). Le réglage par défaut est Débloquer.

Appuyez sur  lorsque Blocage de l'interface > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Hôte USB apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Bloquer ou Débloquer à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Périph USB (Paramètres de l'interface USB)

Cette procédure verrouille et protège l'interface USB. Le réglage par

défaut est Débloquer.

Appuyez sur  lorsque Blocage de l'interface > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Périphérique USB

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

? DébloquerUtilisation du panneau de commande

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Bloquer ou Débloquer à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Option I/F (paramètres de la carte d'interface réseau)

Cette procédure verrouille et protège la carte d'interface réseau (NIC). Le

réglage par défaut est Débloquer.

Appuyez sur  lorsque >Blocage de l'interface > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Option I/F apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Bloquer ou Débloquer à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Stockage USB (Paramètres de mémoire USB)

Cette option bloque et protège le stockage USB (mémoire USB). Le

réglage par défaut est Débloquer.

Appuyez sur  lorsque >Blocage de l'interface > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Stockage USB apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Bloquer ou Débloquer à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Impression WSD (Paramètres d'impression WSD)

Sélectionner l’utilisation ou non de l'impression WSD. Le paramètre par

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>Impression WSD apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Option I/F est affiché uniquement lorsque

l'interface réseau en option est installée sur l'imprimante.

Utilisation du panneau de commande

Appuyez sur  ou  pour sélectionner si activer ou non l'impression

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

WSD amélioré (Paramètres WSD amélioré)

Sélectionner s'il faut utiliser nos services Web propriétaires. Le pilote

réseau utilise ce service web WSD amélioré. Le paramètre par défaut est

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>WSD amélioré apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non WSD

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

EnhancedWSD(SSL) (Paramètres WSD amélioré (SSL))

Sélectionner s'il faut utiliser nos services Web propriétaires sur SSL. SSL

doit être réglé sur Activé dans Serveur SSL (Paramètres Serveur

SSL) à la page 4-88. Le paramètre par défaut est Activé.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >>EnhancedWSD(SSL) apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner si activer ou non WSD

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP (Paramètres IPP)

IPP (Internet Printing Protocol) est une norme qui utilise les réseau TCP/

IP comme Internet pour permettre l'envoi des travaux d'impression entre

les ordinateurs distants et les imprimantes.

IPP est une extension du protocole HTTP utilisé pour afficher les sites

Web et elle permet d'effectuer l'impression via routeur sur des

imprimantes distantes. Elle prend également en charge les mécanismes

d'authentification HTTP avec l'authentification client et serveur SSL, ainsi

Le réglage par défaut est Désactivé.

Vérifiez la sélection des paramètres du réseau avec

votre administrateur réseau.Utilisation du panneau de commande

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >IPP apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Serveur SSL (Paramètres Serveur SSL)

SSL (Secure Sockets Layer) se réfère à un protocole utilisé pour chiffrer

les informations envoyées et reçues sur un réseau. SSL peut être

actuellement utilisé pour chiffrer les données comme les fichiers WWW

ou FTP largement utilisé sur Internet afin que les informations liées à la

confidentialité, les numéros de carte de crédit, les secrets d'entreprise et

les autres informations confidentielles puissent être envoyés et reçus en

Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et

Le réglage par défaut est Désactivé.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Serveur SSL > apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

DES (Paramètres DES Serveur SSL)

DES (Data Encryption Standard) est un algorithme de chiffrement typique

à clé symétrique qui divise les données en blocs de 64 bits et chiffre

ensuite chaque bloc à l'aide d'une clé de 56 bits.

Le réglage par défaut est Désactivé.

Vérifiez la sélection des paramètres du réseau avec

votre administrateur réseau.

On parle de chiffrement à clé symétrique, car la

même clé est utilisée pour le chiffrement et le déchiffrement. La

même clé est utilisée dans les deux directions lors de l'échange

de données chiffrées. En conséquence, afin d'éviter la divulgation

de la clé, le transfert et le stockage de la clé doivent être

strictement contrôlés.4-89

Utilisation du panneau de commande

Appuyez sur  lorsque >Serveur SSL Activé > est affiché.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

3DES (Paramètres 3DES Serveur SSL)

3DES (Triple Data Encryption Standard) est un niveau élevé de

chiffrement dans lequel le chiffrement DES est triplé.

Le paramètre par défaut est Activé.

Appuyez sur  lorsque >Serveur SSL Activé > est affiché.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

AES (Paramètres AES Serveur SSL)

AES (Advanced Encryption Standard) a été développé pour remplacer le

DES comme norme de chiffrement puisque la sécurité du DES a été

dépassée. AES est un système de chiffrement par bloc qui utilise des

blocs de 128 bits et une structure SPN (une structure typique pour le

chiffrement répété) avec trois longueurs de clé au choix : 128, 192 et 256

Le paramètre par défaut est Activé.

Appuyez sur  lorsque >Serveur SSL Activé > est affiché.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPP over SSL (Paramètres IPP over SSL Serveur SSL)

IPP over SSL est une fonction de chiffrement qui utilise le SSL pour les

communications entre les utilisateurs et les serveurs dans l'impression

réseau. Pour utiliser IPP over SSL, le serveur et le client doivent prendre

en charge ce protocole.

Le réglage par défaut est Désactivé.

? ActivéUtilisation du panneau de commande

Appuyez sur  lorsque >Serveur SSL Activé > est affiché.

>>IPP over SSL apparaît.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

HTPPS (Paramètres HTTPS Serveur SSL)

HTTPS (HyperText Transfer Protocol Secure) est un protocole qui ajoute

le chiffrement de données SSL, l'authentification de message et une

fonction de signature numérique au protocole HTTP utilisé pour le

transfert des données entre les serveurs et les clients WWW.

S-HTTP est un protocole similaire, mais le HTTPS est différent, car il

Le paramètre par défaut est Activé.

Appuyez sur  lorsque >Serveur SSL Activé > est affiché.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

IPSec (Paramètres IPSec)

IPSec (IP Security Protocol) est une protocole de sécurité adopté comme

standard par l'IETF pour l'authentification et le chiffrement dans la

troisième couche réseau (couche IP).

Il peut être utilisé avec l'IPv4 et avec l'IPv6.

Le réglage par défaut est Désactivé.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >IPSec apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

L'IPv4 utilise des adresses de 32 bits et l'IPv6 utilise

des adresses de 128 bits.

Vérifiez la sélection des paramètres du réseau avec

votre administrateur réseau.

Utilisation du panneau de commande

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [Menu]. L'état Prêt s'affiche sur l'écran.

Thin Print (paramètre Thin Print)

Sélectionnez si utiliser ou non ThinPrint.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >ThinPrint > apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Thin Print over SSL (paramètre Thin Print over SSL)

Sélectionnez si utiliser ou non ThinPrintOverSSL.

SSL doit être réglé sur [Activé] dans Serveur SSL (Paramètres Serveur

SSL) à la page 4-88.

Appuyez sur  lorsque >ThinPrint Activé > est affiché.

>>ThinPrint over SSL apparaît.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Interface LAN (Paramètre de l'interface LAN)

Spécifier les paramètres de l'interface LAN à utiliser. Le réglage par

défaut est Automatique.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Interface LAN apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner l'interface LAN désirée. Les

interfaces LAN disponibles sont les suivantes :

? AutoUtilisation du panneau de commande

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Niveau de sécurité (paramètres du niveau de sécurité)

Niv. de sécurité est principalement un menu utilisé par le personnel

de service pour le travail d'entretien. Les clients n'ont pas besoin d'utiliser

Utilisation du panneau de commande

Compta. trav. (Sélection/réglage de la

comptabilité des travaux)

La comptabilité des travaux est une fonction qui permet de gérer le

nombre de pages pour chaque service à travers l'utilisation des ID de

La comptabilité des travaux sur cette machine offre les fonctionnalités

• Prise en charge d'un maximum de 100 services

• La longueur des codes de service peut être de 8 bits, de 1 à

• Gestion de l'impression collective pour le même code de service

• Total du nombre de pages utilisées pour chaque service

• Limites au choix (de 1 à 9999999) pour le nombre de pages utilisées

• Remise à zéro du du nombre de pages utilisées pour chaque service

Les options disponibles dans Comptabilité des travaux sont les

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Compta. travaux (Sélection/réglage de la comptabilité des travaux)

• Sélection compte (Paramètres spécifiques au service)

• Ajout. compteur (Enregistrement de service)

• Supprimer compte (Suppression de service)

• Imprimer liste gestion travaux (Impression de la liste la comptabilité

• Appl/ restrict. (Paramètres de fonctionnement lorsque les limites sont

• ID trav. inconnu (paramètres de fonctionnemnt pour les ID de compte

IMPORTANT Sélection Compte et Supprimer compte sont af-

fichés uniquement si un ou plusieurs codes de service ont été enre-

gistrés. Aussi, Ajout. compteur n'est pas affiché si le nombre de

comptes enregistrés a déjà atteint le maximum autorisé.

Appuyez sur  ou  jusqu'à ce que Compta. travaux >

ID (Saisie de l'ID administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque Compta. travaux > est affiché.

L'écran affiche ID et un curseur clignotant (_).

_Utilisation du panneau de commande

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyez sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir la comptabilité des travaux, vous devez saisir un ID et un mot

de passe administrateur. Pour plus d'information sur la définition du mot

de passe administrateur, reportez-vous à la section Administrateur

(Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Appuyez sur [OK]. L'écran Sélection/réglage de la comptabilité des

Compta. travaux (Sélection/réglage de la comptabilité des

La procédure ci-après vous permet d'activer (Activé) et de désactiver

(Désactivé) la fonction de comptabilité des travaux. Le réglage par

défaut est Désactivé.

Après avoir saisi l'ID et le mot de passe administrateur, appuyez sur

 ou  jusqu'à ce que >Compta. travaux apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Sélectionnez Activé ou Désactivé à l'aide des touches  ou .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Comptabilité des travaux activée

Si l'administration du service a été activée, un écran de saisie de l'ID de

compte s'affiche chaque fois que vous récupérez une page de

configuration ou une liste.

Un curseur clignotant (_) apparaît dans l'écran de saisie de l'ID de

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

Utilisation du panneau de commande

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID de compte spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un ID de compte composé de 1 à 8 chiffres.

Appuyer sur [OK]. Le compte est confirmé et l'impression

Si vous saisissez un ID de compte incorrect,

l'écran de saisie s'affiche à nouveau. Saisissez à nouveau l'ID

de compte correctement.Utilisation du panneau de commande

Sélection compte (Paramètres spécifiques au service)

Cette procédure spécifie les fonctions utilisées pour la gestion de chaque

Les options disponibles dans Sélection de compte sont les suivantes :

• Compteur (Gestion du compteur spécifique au compte [total couleur +

• Compteur couleur (Gestion du compteur spécifique au compte

• Restriction (Sélection de restriction d'impression [total couleur +

• Restriction couleur (Sélection de restriction d'impression [couleur])

• Sortie max (Paramètre de sortie d'impression maximum [total couleur

• Nombre couleur max (Paramètre de sortie d'impression maximum

• Réinitialiser compt (Remise à zéro du compteur)

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >Sélection compte>

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

L'ID de compte change à chaque fois que vous appuyez sur  ou .

Affichez l'ID de compte souhaitée et appuyez sur [OK]. Appuyez sur

. L'écran passe à la définition de chaque service.

Compteur (Gestion du compteur spécifique au compte [total

couleur + noir et blanc])

Affiche le nombre total de pages imprimées pour le compte sélectionné.

IMPORTANT Le compteur est en lecture seule. Il ne peut pas être

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Compteur apparaisse. (Par exemple : 100)

Le compteur affiche un nombre compris entre 0000000 et 9999999.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Compteur couleur (Gestion du compteur spécifique au compte

Affiche le nombre total de pages imprimées en couleur pour le compte

IMPORTANT Le compteur est en lecture seule. Il ne peut pas être

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Compteur couleur apparaisse. (Par exemple : 50)

Le compteur affiche un nombre compris entre 0000000 et 9999999.

Utilisation du panneau de commande

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction (Sélection de restriction d'impression [total couleur

Définit la fonctionnalité limitée pour toutes les impressions sur le compte

sélectionné. Vous pouvez utiliser les restrictions pour interdire

l'impression pour chaque service ou pour limiter le nombre de pages

qu'ils peuvent imprimer.

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Restriction apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à sélectionner la restriction souhaitée.

Les restrictions affichées sont les suivantes :

• Désactivé (aucune restriction)

• Limite compte (pour limiter le nombre de pages)

• Rejeter util (pour interdire l'impression)

Appuyez sur [OK]. La restriction est définie.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Restriction couleur (Sélection de restriction d'impression

Définit la fonctionnalité limitée pour l'impression en couleur sur le compte

sélectionné. Vous pouvez utiliser les restrictions pour interdire

l'impression pour chaque service ou pour limiter le nombre de pages

qu'ils peuvent imprimer.

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Restriction couleur apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  jusqu'à sélectionner la restriction souhaitée.

Les restrictions affichées sont les suivantes :

• Désactivé (aucune restriction)

• Limite compte (pour limiter le nombre de pages)

• Rejeter util (pour interdire l'impression)

Appuyez sur [OK]. La restriction est définie.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Sortie max (Paramètre de sortie d'impression maximum [total

couleur + noir et blanc])

Limite le nombre de pages pour toutes les impressions sur le compte

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Sortie max apparaisse.

>>Restriction couleur

? DésactivéUtilisation du panneau de commande

Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Réglez le nombre de pages souhaité. Vous

pouvez indiquer un nombre de pages compris entre 0000001 et

9999999. Utilisez les touches  et  pour déplacer le curseur vers

la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Nombre couleur max (Paramètre de sortie d'impression

Limite le nombre de pages pour l'impression couleur sur le compte

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Nombre couleur max apparaisse.

Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Réglez le nombre de pages souhaité. Vous

pouvez indiquer un nombre de pages compris entre 0000001 et

9999999. Utilisez les touches  et  pour déplacer le curseur vers

la droite et la gauche.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Réinitialiser compt (Remise à zéro du compteur)

Remet le compteur (pages utilisées) à zéro pour le compte sélectionné.

Réglez l'ID de compte, puis appuyez sur  ou  jusqu'à ce que

>>Réinit. compt apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le compteur est remis à zéro.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Ajout. compteur (Enregistrement de service)

Cette procédure vous permet d'ajouter un nouveau compte pour lequel

est autorisée l'impression.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes

" sont traités comme des comptes dif-

férents. Aussi, lorsque la comptabilité des travaux est activée, aucun

travail n'est imprimé si les informations indiquant les comptes de pro-

venance des travaux à imprimer ne sont pas fournies.

>>Nombre couleur max

>>Réinit. compt?4-99

Utilisation du panneau de commande

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >Ajout. compteur

Appuyez sur [OK]. Le message affiche un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Définissez l'ID de compte souhaité. Vous

pouvez définir un nombre de 1 à 8 chiffres. Utilisez les touches  et

 pour déplacer le curseur vers la droite et la gauche.

Appuyer sur [OK]. L'enregistrement du compte est terminé.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Supprimer compte (Suppression de service)

Vous pouvez utiliser cette option pour supprimer un compte enregistré.

IMPORTANT Les ID de compte sont gérés sous forme de chaînes

numérique et donc "1" et "001" sont traités comme des comptes dif-

férents. Aussi, lorsque la comptabilité des travaux est activée, aucun

travail n'est imprimé si les informations indiquant les comptes de pro-

venance des travaux à imprimer ne sont pas fournies.

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >Supprimer compte

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

L'ID de compte change à chaque fois que vous appuyez sur  ou .

Affichez l'ID de compte souhaitée et appuyez sur [OK]. L'ID de

compte est supprimé.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Si vous saisissez un ID de compte existant,

Compte incorrect apparaît et l'écran de saisie s'affiche à

nouveau. Saisissez à nouveau le nouvel ID de compte.

?001Utilisation du panneau de commande

Imprimer liste gestion travaux (Impression de la liste la

comptabilité des travaux)

Cette option vous permet d'imprimer le nombre total de pages pour tous

les comptes sous forme de liste de comptabilité des travaux.

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >Imprimer liste gestion

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Lorsque vous appuyez à nouveau sur [OK], En traitement

s'affiche et l'impression commence.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

gestion travaux?4-101

Utilisation du panneau de commande

Appl/ restrict. (Paramètres de fonctionnement lorsque les

limites sont dépassées)

Utiliser cette option pour spécifier l'action entrprise lorsqu'un service

dépasse ses limites d'impression.

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >Appl/ restrict.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner un paramètre.

Immédiatement (interdit l'impression à partir de ce travail)

Ensuite (interdit l'impression à partir du prochain travail)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

ID trav. inconnu (paramètres de fonctionnemnt pour les ID

Utiliser cette procédure pour spécifier si les travaux d'impression

provenant de services avec des ID de compte inconnus sont autorisés.

Appuyez sur  lorsque Compta. travaux > est affiché.

Appuyez sur  ou  jusqu'à ce que >ID trav. inconnu

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner un paramètre.

Refuser (Pas imprimé)

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

? RefuserUtilisation du panneau de commande

Administrateur (Paramètres administrateur)

Les paramètres administrateur sont une fonction qui identifie un

utilisateur qui peut utiliser l'imprimante et gérer les autres utilisateurs.

Lors de l'utilisation des fonctions Sécurité et Compta. trav., l'ID

administrateur et le mot de passe définis ici sont authentifiés et les

paramètres peuvent être spécifiés une fois qu'ils sont correctement

Les options disponibles dans Administrateur sont les suivantes :

• ID (Saisie de l'ID administrateur)

• Mot de passe (Saisie du mot de passe administrateur)

• Changer ID (Modification de l'ID administrateur)

• Modifier mot passe (Modification du mot de passe administrateur)

Appuyez sur  ou  jusqu'à ce que Administrateur >

ID (Saisie de l'ID administrateur)

Vous pouvez utiliser cette option pour définir l'ID administrateur.

Appuyez sur  lorsque Administrateur > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 caractères.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Vous pouvez utiliser cette option pour définir le mot de passe

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

Le paramètre par défaut est 2600 pour le

modèle ECOSYS P6026cdn/ECOSYS P6026cdn Type B et

2100 pour le modèle ECOSYS P6021cdn.

Le paramètre par défaut est 2600 pour le

modèle ECOSYS P6026cdn/ECOSYS P6026cdn Type B et

2100 pour le modèle ECOSYS P6021cdn.

Utilisation du panneau de commande

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 à 16 caractères.

Lorsque vous avez saisi l'ID et le mot de passe corrects, l'écran

Administrateur (modifier) s'affiche. (Par exemple : lorsque l'ID

administrateur est 00000001)

Le paramètre à modifier change à chaque fois que vous appuyez sur

Appuyez à nouveau sur [OK]. L'ID et le mot de passe administrateur

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Changer ID (Modification de l'ID administrateur)

Vous pouvez utiliser cette option pour modifier l'ID administrateur.

À l'étape 3 de la section Mot de passe (Saisie du mot de passe

administrateur) ci-dessus, appuyez sur  ou  lorsque l'écran

Administrateur (modifier) est affiché jusqu'à ce que >Changer ID

apparaisse. (Par exemple : lorsque l'ID administrateur est 001)

Lorsque vous appuyez [OK], un curseur clignotant (_) s'affiche.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID à modifier. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyez sur [OK]. Un écran de confirmation s'affiche. (Par exemple :

lorsque l'ID administrateur est modifié en 002)

Appuyez sur [OK]. Le nouvel ID administrateur est confirmé.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Mauvais ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

Si une modification est nécessaire, reportez-

vous aux procédures des sections Changer ID (Modification

de l'ID administrateur) et Modifier mot passe (Modification du

mot de passe administrateur) ci-dessous.

002Utilisation du panneau de commande

Modifier mot passe (Modification du mot de passe

Vous pouvez utiliser cette option pour modifier le mot de passe

À l'étape 3 de la section Mot de passe (Saisie du mot de passe

administrateur) ci-dessus, appuyez sur  ou  lorsque l'écran

Administrateur (modifier) est affiché jusqu'à ce que >Modifier mot

IMPORTANT Le mot de passe administrateur n'est pas affiché.

Appuyez sur [OK]. Un curseur clignotant (_) apparaît.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe à modifier.

Utilisez les touches  et  pour déplacer le curseur vers la droite et

la gauche. Saisissez un mot de passe composé de 0 à 16 chiffres.

Appuyez sur [OK]. Un écran de confirmation s'affiche. (Par exemple :

lorsque le mot de passe administrateur est modifié en 010)

Appuyez sur [OK]. Le nouveau mot de passe administrateur est

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Utilisation du panneau de commande

Ajuster/Maintenance (Sélection/paramètre

Ajuster/Maintenance)

Réglage/Entretien est utilisé pour régler la qualité de l'impression et pour

effectuer l'entretien de l'imprimante.

Les options disponibles dans Réglage/Entretien sont les suivantes :

• Enregistrement normal (Enregistrement couleur [standard])

• Détails de l'enregistrement (Enregistrement couleur [détaillé])

• Redémarrer imprimante

• Service (pour la maintenance)

IMPORTANT Service est principalement un menu utilisé par le per-

sonnel de service pour le travail d'entretien. Les clients n'ont pas be-

soin d'utiliser ce menu.

Appuyez sur  ou  jusqu'à ce que Ajuster/Maintenance >

Cette imprimante contient une fonction de calibrage qui réalise

automatiquement les ajustements pour compenser les changements qui

se produisent avec le temps en raison de variations de la température

ambiante et de l'humidité. Pour pouvoir conserver une impression

couleur de la plus haute qualité, cette opération de calibrage des couleurs

est effectuée automatiquement à chaque fois que l'imprimante est mise

sous tension. L'opération de calibrage des couleurs peut être effectuée

manuellement pendant le rétablissement après la mise en veille

automatique ou durant l'impression.

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Calibrage couleur

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez de nouveau sur [OK]. L'écran affiche Attendre SVP

(Calibrage) et le calibrage commence.

Lorsque le calibrage est terminé, l'écran affiche à nouveau Prêt.

Enregistrement normal (Enregistrement couleur

Lors de la première utilisation de l'imprimante après l'installation ou après

l'avoir déplacée ou si l'impression d'une couleur (magenta, cyan ou

jaune) est décalée, utilisez ce mode pour corriger l'enregistrement

couleur sur le panneau de commande.

Les options disponibles dans Enregistrement normal (enregistrement

couleur (standard)) sont les suivantes :

• Imprimer mire d'enregistrement (Impression de la mire de correction

de l'enregistrement couleur)

Ajuster/Maintenance >

>Calibrage couleur ?Utilisation du panneau de commande

Imprimer mire d'enregistrement (Impression de la mire de

correction de l'enregistrement couleur)

Vous pouvez utiliser cette option pour imprimer une mire de correction de

l'enregistrement couleur en corrigeant l'enregistrement couleur.

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Enregistrement normal

Appuyez sur  ou  jusqu'à ce que >>Imprimer mire

d'enregistrement apparaisse.

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez sur [OK]. En traitement apparaît et une mire de

correction de l'enregistrement couleur est imprimée. La mire de

correction de l'enregistrement couleur comprend des mires

d'enregistrement à gauche (G), à la verticale (V) et à droite (D) pour

chaque couleur (magenta, cyan et jaune).

d'enregistrement ?4-107

Utilisation du panneau de commande

Exemple de mire de correction d'enregistrement couleur

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Corrige l'enregistrement pour le magenta (rouge).

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Enregistrement normal

Appuyez sur  ou  jusqu'à ce que >>Régler magenta

Appuyez sur [OK]. 0 sera affiché pour chaque valeur et le curseur (_)

clignotera sous la valeur de gauche (G).

V=0 R=0Utilisation du panneau de commande

Regardez la mire de gauche (G) dans la portion magenta de la mire

de correction de l'enregistrement couleur. Trouvez les deux lignes qui

se superposent le plus sur une seule ligne et notez la valeur indiquée

à cet endroit. Dans l'exemple de gauche, la valeur serait B.

Appuyez sur  ou  jusqu'à ce que la valeur apparaisse.

Utilisez les touches  et  pour déplacer le curseur vers la droite et

la gauche. Effectuez la même opération que pour la valeur de gauche

(G) afin de déterminer les valeurs de verticale (V) et de droite (D) pour

le magenta dans la mire de correction de l'enregistrement couleur et

sélectionnez également ces valeurs sur le panneau de commande.

Appuyez sur [OK]. OK? et chacune des valeurs saisies s'affichent. Si

les valeurs affichées sont correctes, appuyez sur [OK].

Passez à présent aux réglages pour le cyan et le jaune.

Régler cyan (correction du cyan) et Régler jaune (correction du

Ces options corrigent l'enregistrement pour le cyan (bleu) et le jaune.

Après avoir terminé les réglages pour le magenta à l'étape 9 ci-

dessus, appuyez sur . >>Régler cyan s'affichera et, lorsque

vous aurez terminé les réglages pour cette couleur, >>Régler

jaune s'affichera. Effectuez la même opération que pour la mire du

magenta afin de déterminer les valeurs pour le cyan et le jaune dans

la mire de correction de l'enregistrement couleur et effectuez ces

réglages de la même manière.

Lorsque vous avez terminé les réglages pour les 3 couleurs, appuyez

sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction standard de l'enregistrement couleur est terminée.

IMPORTANT Si le problème d'impression couleur décalée persiste

encore après avoir corrigé l'enregistrement couleur, appelez votre

Pour la vérifier, vous pouvez imprimer à nouveau la

mire de correction de l'enregistrement couleur. Si la section où les

lignes coïncident le plus pour former une seul ligne droite n'est

pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-

Utilisation du panneau de commande

Détails de l'enregistrement (Enregistrement couleur

Cette procédure vous permet de réaliser des ajustements horizontaux et

verticaux fins des corrections de l'enregistrement couleur.

Les options disponibles dans Enregistrement détaillé (enregistrement

couleur (détaillé)) sont les suivantes :

• Imprimer mire d'enregistrement (Impression de la mire de correction

de l'enregistrement couleur)

• M 12345 3 (Régler magenta)

• C 12345 3 (Régler cyan)

• Y 12345 3 (Régler jaune)

Imprimer mire d'enregistrement (Impression de la mire de

correction de l'enregistrement couleur)

Vous pouvez utiliser cette option pour imprimer une mire de correction de

l'enregistrement couleur en corrigeant l'enregistrement couleur.

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Détails de

l'enregistrement > apparaisse.

Appuyez sur  ou  jusqu'à ce que >>Imprimer mire

d'enregistrement apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

d'enregistrement ?Utilisation du panneau de commande

Appuyer sur [OK]. En traitement apparaît et une mire de

correction de l'enregistrement couleur est imprimée. La mire de

correction de l'enregistrement couleur comprend des mires

d'enregistrement à l'horizontale (H) et à la verticale (V) pour chaque

couleur (magenta, cyan et jaune).

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

M 12345 3 (Régler magenta)

Effectue des corrections détaillées de l'enregistrement pour le magenta

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Détails de

l'enregistrement > apparaisse.4-111

Utilisation du panneau de commande

Appuyez sur  ou  jusqu'à ce que >>M 12345 3 apparaisse.

Appuyez sur [OK]. 00000 ou 0 sera affiché pour chaque valeur et le

curseur (_) clignotera sous la valeur H.

Dans la mire de correction de l'enregistrement couleur imprimée à la

section Imprimer mire d'enregistrement ci-dessus, notez les valeurs

des sections dans les mires H et V du magenta où les lignes

coïncident le plus pour former une seule ligne droite. Dans l'exemple

de gauche, la valeur serait B.

Appuyez sur  ou  jusqu'à ce que la valeur apparaisse.

Utilisez les touches  et  pour déplacer le curseur vers la droite et

la gauche. Effectuez la même opération que pour la valeur H afin de

déterminer les valeurs V dans la mire de correction de

l'enregistrement couleur et sélectionnez également ces valeurs sur le

panneau de commande.

Appuyez sur [OK]. OK? et chacune des valeurs saisies s'affichent. Si

les valeurs affichées sont correctes, appuyez sur [OK]. Les réglages

pour le magenta sont terminés.

Passez à présent aux réglages pour le cyan et le jaune.

C 12345 3 (Régler cyan) et Y 12345 3 (Régler jaune)

Ces options effectuent des corrections détaillées de l'enregistrement pour

le cyan (bleu) et le jaune.

Après avoir terminé les réglages pour le magenta à l'étape 9 ci-

dessus, appuyez sur la touche . >>C 12345 3 et >>Y 12345 3

s'affichent. Comme pour le magenta, notez les valeurs pour le cyan

et le jaune dans la mire de correction de l'enregistrement couleur.

Lorsque vous avez terminé les réglages pour les trois couleurs,

appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

La correction détaillée de l'enregistrement couleur est terminée.

IMPORTANT Si le problème d'impression couleur décalée persiste

encore après avoir corrigé l'enregistrement couleur, appelez votre

Pour la vérifier, vous pouvez imprimer à nouveau la

mire de correction de l'enregistrement couleur. Si la section où les

lignes coïncident le plus pour former une seul ligne droite n'est

pas à 0, effectuez à nouveau le réglage à partir de l'étape 4 ci-

dessus.Utilisation du panneau de commande

Redémarrer imprimante

La procédure décrite ci-après permet de réinitialiser les réglages

temporaires de l'imprimante, notamment de rétablir les valeurs par défaut

relatives à l'orientation des pages ou à la police en cours, etc. définies par

le biais de commandes. Les polices et les macros téléchargées sont

supprimées de la mémoire de l'imprimante.

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Redémarrer imprimante

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez de nouveau sur [OK]. L'état Self test apparaît pendant

la réinitialisation de l'imprimante. Il est suivi de Attendre SVP, puis

Service (pour la maintenance)

Les options disponibles dans Service sont les suivantes :

• Impression Page configuration (Impression de la page de

configuration de maintenance)

• Impression Config réseau (Impression de la page de configuration

• Option impression config. réseau (Impression de la page de

configuration du réseau en option)

• Impression page test

• Maintenance (Paramètres de confirmation du remplacement d'une

nouveau kit d'entretien)

• DEV-CLN (Paramètre du mode développeur/rafraîchissement)

• LSU (Paramètre du mode de nettoyage du LSU)

• Tambour (Paramètre du mode tambour/rafraîchissement)

• Altitude Adj. (paramètre d'ajustement de l'altitude)

• MC (Paramètre de sortie du chargeur principal)

est principalement un menu utilisé par le per-

sonnel de service pour le travail d'entretien. Les clients n'ont pas be-

soin d'utiliser ce menu.

Appuyez sur  lorsque Ajuster/Maintenance > est affiché.

Appuyez sur  ou  jusqu'à ce que >Service > apparaisse.

Impression Page configuration (Impression de la page de

configuration de maintenance)

La page de configuration de maintenance contient des informations de

paramétrage de l'imprimante plus détaillées que la page de configuration

standard. Elle est donc davantage destinée à des opérations de

maintenance. Elle peut néanmoins comporter un grand nombre

d'informations qui peuvent vous être utiles.

Appuyez sur  lorsque >Service > est affiché.

Utilisation du panneau de commande

Appuyez sur  ou  jusqu'à ce que >>Impression Page

configuration apparaisse.

Appuyez sur [OK]. Un point d'interrogation (?) apparaît.

Appuyez à nouveau sur [OK]. En traitement apparaît et une page

de configuration de la maintenance est imprimée.

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression Config réseau (Impression de la page de

configuration réseau)

La page de configuration réseau contient des informations détaillées sur

les paramètres du réseau. Elle est principalement utilisée pour l'entretien

par le personnel de service, mais elle contient des informations qui

peuvent vous être utiles.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Impression Config

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. En traitement apparaît et une page

de configuration du réseau est imprimée.

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Option impression config. réseau (Impression de la page de

configuration du réseau en option)

La page de configuration réseau en option contient des informations

détaillées sur les paramètres du réseau. Elle est principalement utilisée

pour l'entretien par le personnel de service, mais elle contient des

informations qui peuvent vous être utiles.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Option impression

config. réseau apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. En traitement apparaît et une page

de configuration du réseau en option est imprimée.

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Impression page test

La page d'essai est imprimée pour vérifier l'efficacité des ajustements de

l'imprimante. Elle est principalement utilisée pour l'entretien par le

personnel de service, mais elle contient des informations qui peuvent

Appuyez sur  lorsque >Service > est affiché.

config. réseau?Utilisation du panneau de commande

Appuyez sur  ou  jusqu'à ce que >>Impression page test

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. En traitement apparaît et une page

de test est imprimée.

L'état Prêt s'affiche sur l'écran à la fin de l'impression.

Maintenance (Paramètres de confirmation du remplacement

d'une nouveau kit d'entretien)

Ce paramètre spécifie le réglage pour la confirmation du remplacement

avec le nouveau kit d'entretien (rétablissement du nombre total d'images

imprimées avec le kit d'entretien). Cette option est principalement utilisée

pour l'entretien par le personnel de service. (ECOSYS P6026cdn/

ECOSYS P6026cdn Type B uniquement)

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Maintenance apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. La confirmation du remplacement avec

le nouveau kit de maintenance est définie.

Lorsque le remplacement se termine, l'écran affiche à nouveau

DEV-CLN (Paramètre du mode développeur/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le développeur.

Lorsque la qualité d'impression diminue, le rafraîchissement du

développeur peut rétablir la qualité d'impression. Cette option est

principalement utilisée pour l'entretien par le personnel de service.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>DEV-CLN apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez à nouveau sur [OK]. Le rafraîchissement du développeur

commence et Attendre SVP s'affiche.

L'état Prêt s'affiche sur l'écran à la fin du rafraîchissement.

LSU (Paramètre du mode de nettoyage du LSU)

Cette option définit le mode de nettoyage du LSU. Lorsque la qualité

d'impression diminue, le nettoyage du LSU peut rétablir la qualité

Le menu Maintenance est affiché uniquement

lorsque Remplacer MK apparaît.

Utilisation du panneau de commande

d'impression. Cette option est principalement utilisée pour l'entretien par

le personnel de service.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>LSU apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le mode de nettoyage du LSU

commence et Attendre SVP (nettoyage) s'affiche.

L'état Prêt s'affiche sur l'écran à la fin du nettoyage.

Tambour (Paramètre du mode tambour/rafraîchissement)

Cette option définit le mode de rafraîchissement pour le tambour. Lorsque

la qualité d'impression diminue, le rafraîchissement du tambour peut

rétablir la qualité d'impression. Cette option est principalement utilisée

pour l'entretien par le personnel de service.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Tambour apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez de nouveau sur [OK]. Le rafraîchissement du tambour

commence et Attendre SVP s'affiche.

L'état Prêt s'affiche sur l'écran à la fin du rafraîchissement.

Altitude Adj. (paramètre d'ajustement de l'altitude)

Permet de définir le mode de réglage de l'altitude. Si vous utilisez la

machine à une altitude de 1500 m ou plus et que la qualité d'impression

se détériore, le paramètre du mode de réglage de l'altitude peut être

utilisé pour rétablir la qualité d'impression.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>Altitude Adj. apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner Normal, High 1 ou High 2.

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

? NormalUtilisation du panneau de commande

MC (Paramètre de sortie du chargeur principal)

Permet de définir la sortie du chargeur principal. Lorsque la qualité

d'impression est détériorée, la sortie du chargeur principal peut être

changée pour rétablir la qualité d'impression.

Appuyez sur  lorsque >Service > est affiché.

Appuyez sur  ou  jusqu'à ce que >>MC apparaisse.

Appuyez sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner 1 à 5 .

Appuyez sur [MENU]. L'état Prêt s'affiche sur l'écran.

Vous pouvez utiliser les applications optionnelles installées sur cette

Voir Fonctions en option à la page A-12.

Ce menu ne s'affiche que lorsque le paramètre

Altitude Adj. (paramètre d'ajustement de l'altitude) à la page 4-

115 est réglé sur Normal.

Ce chapitre aborde les rubriques suivantes :

Informations générales 5-2

Remplacement de la cartouche de toner 5-2

Remplacement du bac de récupération de toner 5-6

Nettoyage de l'imprimante 5-8Maintenance

Informations générales

Ce chapitre décrit les opérations d'entretien de base que vous pouvez

effectuer sur l'imprimante. En fonction du message affiché sur l'écran,

vous pouvez remplacer les éléments suivants :

• Bac de récupération de toner

Les éléments suivants doivent également être nettoyés régulièrement :

• Unité de transfert du papier

Remplacement de la cartouche de toner

La cartouche de toner dans l'imprimante doit être remplacée dès que le

message indique Fin de toner ou peu après. Si vous continuez à

utiliser l'imprimante, l'alimentation en toner peut s'épuiser et l'imprimante

cessera d'imprimer pour afficher le message Remplacer toner

C,M,Y,K vous indiquant d'installer un nouveau kit de toner.

Fréquence de remplacement de la cartouche de toner

La durée de vie des cartouches de toner dépend de la quantité de toner

nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19798

et avec EcoPrint éteint, la cartouche d'encre peut imprimer comme suit

(papier A4/Letter supposé) :

ECOSYS P6026cdn/ECOSYS P6026cdn Type B Remarque

Récolte d'information sur les puces mémoire - La

puce mémoire fixée à la cartouche de toner est conçue pour

améliorer la commodité de l'utilisateur final, pour aider lors de

l'opération de recyclage des cartouches de toner usagées et pour

récolter des informations utiles à la planification et au

développement de nouveaux produits. Les informations récoltées

sont anonymes - elles ne peuvent être associées à aucun individu

particulier et les données sont prévues pour une utilisation

Durée de vie de la cartouche de toner (pages

Durée de vie de la cartouche de toner (pages

Pour de meilleurs résultats, nous conseillons d'utiliser uniquement des

pièces et des fournitures Kyocera originales.

Les kits de toner sont fournis en 4 couleurs différentes : cyan, magenta,

Un kit de toner neuf contient les éléments suivants pour chaque couleur :

• Cartouche de toner

• Sacs en plastique destinés à recueillir la cartouche de toner et le bac

de récupération de toner usagés

• Bac de récupération de toner

• Guide d'installation

Comprendre les messages demandant le remplacement

des cartouches de toner

L'imprimante affiche des messages à deux stades d'utilisation du toner

pour chaque couleur. Ces messages sont automatiquement affichés en

alternance avec les autres messages de l'imprimante (comme Prêt):

• Lorsque la quantité de toner devient faible (par exemple, dans la

cartouche cyan), l'imprimante affiche le message Fin de toner C,

qui constitue un premier avertissement. Il n'est pas forcément

nécessaire de remplacer la cartouche à ce stade.

• Si vous ignorez le message ci-dessus et que vous continuez à

imprimer, l'imprimante affiche le message Remplacer toner juste

avant que la cartouche de toner ne soit complètement vide. Vous

devez alors remplacer la cartouche immédiatement. Nettoyez les fils

du chargeur séparément, etc. Une fois le remplacement de la

cartouche de toner terminé, ce message n'est pas automatiquement

remplacé par le message Prêt. Pour redémarrer l'impression,

appuyez sur [GO] afin de ramener l'imprimante à l'état Prêt.

Dans les deux cas, remplacez la cartouche de toner en vous reportant à

la section Remplacement de la cartouche de toner à la page 5-2.

La cartouche de toner fournie avec la nouvelle

imprimante doit remplir le système lors de la première utilisation.

Par conséquent, seul 30~50% des premiers kits de toner peut

être utilisé pour l'impression.

Conservez la cartouche de toner dans son carton

d'emballage tant que vous n'êtes pas prêt à l'installer dans

l'imprimante.Maintenance

Remplacement de la cartouche de toner

Cette section décrit la procédure de remplacement des cartouches de

toner. Lorsque vous remplacez la cartouche de toner de n'importe quelle

couleur, remplacez toujours le bac de récupération de toner en même

temps. En effet, lorsque celui-ci est plein, le toner usagé risque de

déborder et d'endommage l'imprimante.

IMPORTANT Lors du remplacement de la cartouche de toner,

éloignez temporairement les supports de stockage et les fournitures

informatiques (disquettes, par exemple) de la cartouche de toner.

Vous éviterez ainsi de les endommager avec le magnétisme du toner.

IMPORTANT Kyocera Document Solutions Inc. rejette toute

responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de

cartouches de toner différentes des cartouches de toner originales

Kyocera. Pour obtenir les meilleures performances, il est également

recommandé d'utiliser uniquement les cartouches de toner Kyocera

spécifiquement conçues pour l'utilisation dans votre pays ou votre

région. Si une cartouche de toner pour une autre destination est

installée, l'imprimante cessera d'imprimer.

Pour remplacer la cartouche de toner, vérifiez d'abord la couleur de la

cartouche de toner qui doit être remplacée. Dans cet exemple, on

suppose que vous remplacez la cartouche de toner cyan.

Ouvrez le capot supérieur (plateau supérieur).

Retirez soigneusement la cartouche de toner usagée de

ATTENTION Ne pas tenter d'incinérer les parties contenant

du toner. Des étincelles dangereuses peuvent provoquer

Il n'est pas nécessaire de mettre l'imprimante hors

tension pour procéder au remplacement. Si vous la mettez hors

tension, toutes les données en cours de traitement dans

l'imprimante seront supprimées.

Placez la cartouche de toner usagée dans le sac en plastique (fourni

dans le kit de toner) et mettez celui-ci au rebut conformément aux

réglementations locales en vigueur.

Sortez la nouvelle cartouche du kit de toner.

Agitez-la au moins 5 ou 6 fois afin de répartir le toner de manière

uniforme à l'intérieur de la cartouche, comme indiqué sur l'illustration.

N'appuyez pas trop fort au centre de la cartouche de toner et ne

touchez pas la fente d'alimentation du toner.

Tenez la nouvelle cartouche de toner avec la fente d'alimentation du

toner vers le bas et alignez-la avec les fentes gauche et droite et

insérez-la horizontalement dans l'imprimante.

Poussez sur le dessus de la cartouche de toner pour l'installer

Utilisez la même procédure pour remplacer les autres cartouches de

Fermez le capot supérieur (plateau supérieur).

Passez à la section suivante.

Si le capot supérieur (plateau supérieur) ne

ferme pas, vérifiez que la nouvelle cartouche de toner est

installée correctement (voir étape 7).

Après utilisation, mettez toujours au rebut la cartouche de

toner et le bac de récupération de toner conformément aux

réglementations nationales et locales.Maintenance

Remplacement du bac de récupération de toner

Remplacez le bac de récupération de toner lorsque le message

Vérifier le bac de récupération de toner s'affiche. Le kit de

toner contient un bac de récupération de toner neuf. Le bac de

récupération de toner doit être remplacé avant de pouvoir utiliser

Ouvrez le couvercle du bac de récupération de toner.

Appuyez sur le bouton de verrouillage et retirez soigneusement le

bac de récupération du toner.

Fermez le capuchon du bac de récupération de toner après avoir

retiré le bac de l'imprimante.

Afin de ne pas renverser le toner, placez le bac de récupération de

toner usagé dans le sac en plastique (fourni dans le kit de toner) et

mettez celui-ci au rebut conformément aux réglementations locales

Ouvrez le capuchon du nouveau bac de récupération de toner.

Bouton de verrouillage

Afin de ne pas renverser de toner à l'intérieur de

l'imprimante, retirez le bac le plus doucement possible. Veillez

à ne pas diriger l'ouverture du bac vers le bas.

Insérez le nouveau bac de récupération de toner, comme indiqué sur

l'illustration. Une fois positionné correctement, il s'enclenche.

Assurez-vous que le bac de récupération de toner est correctement

inséré et refermez le couvercle du bac de récupération de toner.

Après avoir remplacé la cartouche de toner et le bac de récupération de

toner, nettoyez l'unité de transfert du papier. Pour plus d'informations,

reportez-vous à la section Nettoyage de l'imprimante à la page 5-8.

Nettoyage de l'imprimante

L'unité de transfert du papier doit être nettoyée à chaque remplacement

de la cartouche de toner et du bac de récupération de toner.

Pour conserver une qualité d'impression optimale, il est également

recommandé de nettoyer l'intérieur de l'imprimante une fois par mois

ainsi que lors du remplacement de la cartouche de toner.

Il doit aussi être nettoyé si des bandes ou des lignes apparaissent sur les

copies imprimées ou si les impressions sont pâles ou floues.

Nettoyage de l'unité de transfert du papier

Les problèmes d'impression comme la salissure au dos des pages

imprimés peuvent se produire si l'unité de transfert du papier devient sale.

Pour nettoyer l'unité de transfert du papier, vous devez utiliser le chiffon

Soulevez le levier du capot arrière et ouvrez le capot arrière.

Essuyez la poussière de papier sur le rouleau chauffant et la rampe

de rampe à l'aide du chiffon de nettoyage.

Fermez le capot arrière.

Rampe pour papierCourroie de transfert (marron)Chiffon de nettoyageRouleau chauffant (métal)Rouleau de transfert (noir)Unité recto-versoUnité de transfert du papier

Faites attention à ne pas toucher le rouleau de

transfert noir et la courroie de transfert marron pendant le

nettoyage, car cela peut nuire à la qualité d'impression.6-1

Ce chapitre aborde les rubriques suivantes :

Recommandations générales 6-2

Problèmes de qualité d'impression 6-4

Messages d'erreur 6-8

Élimination des bourrages papier 6-13

Si vous ne parvenez pas à résoudre un incident, faites appel à

un technicien de maintenance.Dépannage

Recommandations générales

Le tableau ci-dessous fournit des solutions de base aux incidents

pouvant se produire avec l'imprimante. Il est recommandé de le consulter

pour résoudre les problèmes avant de faire appel à un technicien.

Problème Éléments à vérifier Action corrective

La qualité d'impression est mauvaise. Se reporter à la section Problèmes de qualité d'impression à la page 6-4.

Bourrage papier. Se reporter à la section Élimination des bourrages papier à la page 6-13.

Aucun voyant ne s'allume sur le

panneau de commande et les

ventilateurs ne font aucun bruit alors

que l'imprimante est sous tension.

Vérifiez le branchement du cordon

Mettez l'imprimante hors tension,

débranchez le cordon d'alimentation et

rebranchez-le, puis essayez de

remettre l'imprimante sous tension.

Appuyez sur l'interrupteur

L'imprimante imprime une page d'état,

mais elle n'imprime pas les travaux

lancés à partir de l'ordinateur.

Vérifiez le câble de l'imprimante et le

Vérifiez si les deux extrémités du câble

de l'imprimante sont branchées.

Essayez de remplacer le câble de

l'imprimante ou le câble d'interface.

Vérifiez les fichiers programme et les

applications logicielles.

Essayez d'imprimer un autre fichier ou

d'utiliser une autre commande

d'impression. Si le problème se produit

uniquement avec un fichier ou une

application spécifique, vérifiez les

paramètres d'imprimante pour cette

L'imprimante émet de la vapeur dans

la zone autour du plateau supérieur.

Vérifiez si la température de la pièce

est basse ou si du papier humide a été

Selon l'environnement d'impression et

les conditions du papier, la chaleur

générée pendant l'impression peut

entraîner l'évaporation de l'humidité du

papier et la vapeur émise peut sembler

de la fumée. Cela n'est pas un

problème et vous pouvez continuer à

Si la vapeur vous préoccupe,

augmentez la température de la pièce

ou remplacez la papier par un papier

Les problèmes d'impression peuvent être résolus facilement en suivant

les conseils ci-dessous. Si les recommandations ci-dessus ne vous ont

pas permis de résoudre le problème rencontré, essayez les opérations

• Mettez l'imprimante hors tension et attendez quelques secondes.

Remettez ensuite l'imprimante sous tension.

• Redémarrez l'ordinateur qui envoie les travaux d'impression vers

• Récupérez la version la plus récente du pilote d'imprimante et

installez-la. Les dernières versions des pilotes d'imprimante et des

utilitaires sont disponibles à l'adresse suivante :

http://www.kyoceradocumentsolutions.com.

• Assurez-vous que les procédures d'impression sont suivies au niveau

du logiciel de l'application. Consultez la documentation fournie avec le

logiciel de l'application.Dépannage

Problèmes de qualité d'impression

Les tableaux et les illustrations figurant dans les sections suivantes

décrivent les problèmes de qualité d'impression et les actions correctives

que vous pouvez mettre en œuvre pour les résoudre. Certaines solutions

peuvent nécessiter le nettoyage ou le remplacement d'éléments de

Si l'action corrective suggérée ne résout pas le problème, contactez un

technicien de maintenance.

Résultat d'impression Action corrective

Impression aux couleurs décalées Effectuez un réglage de la couleur à l'aide du panneau de commande de

Pour plus d'informations, reportez-vous à la section Enregistrement normal

(Enregistrement couleur [standard]) à la page 4-105 or Détails de

l'enregistrement (Enregistrement couleur [détaillé]) à la page 4-109.

Impression complètement vierge Vérifiez les cartouches de toner.

Ouvrez le capot supérieur (plateau supérieur) de l'imprimante et vérifiez si

les cartouches de toner sont correctement installées dans l'imprimante.

Pour plus d'informations sur l'installation des cartouches de toner,

reportez-vous à la section Remplacement de la cartouche de toner à la

Vérifiez si le logiciel de l'application est utilisé correctement.

Vides ou points Nettoyez le LSU.

Pour plus d'informations, se reporter à la section LSU (Paramètre du mode

de nettoyage du LSU) à la page 4-114.

Lignes verticales noires ou blanches Vérifiez le niveau de toner sur le panneau de commande.

Si le message Fin de toner C, M, Y, K est affiché avec la

description de la couleur, installez un nouveau kit de toner pour la couleur.

Pour remplacer la cartouche de toner, reportez-vous à la section

Remplacement de la cartouche de toner à la page 5-2.

Pour plus d'informations, se reporter à la section LSU (Paramètre du mode

de nettoyage du LSU) à la page 4-114.

Rafraîchissez le tambour.

Pour plus d'informations, se reporter à la section Tambour (Paramètre du

mode tambour/rafraîchissement) à la page 4-115.

Impression pâle ou floue Nettoyez le LSU.

Pour plus d'informations, se reporter à la section LSU (Paramètre du mode

de nettoyage du LSU) à la page 4-114.

Assurez-vous que le réglage du type de papier correspond au papier

Pour plus d'informations, se reporter à la section Param papier à la page 4-

Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis

sous tension ou en utilisant le panneau de commande de l'imprimante.

Pour plus d'informations, se reporter à la section Calibrage couleur à la

Essayez de régler les paramètres de contrôle de la couleur à l'aide du

pilote de l'imprimante.

Vérifiez le panneau de commande. Si le message Fin de toner C, M,

Y, K est affiché avec la description de la couleur, installez un nouveau kit

de toner pour la couleur. Pour remplacer le toner, reportez-vous à la

section Remplacement de la cartouche de toner à la page 5-2.

Rafraîchissez le tambour.

Pour plus d'informations, se reporter à la section Tambour (Paramètre du

mode tambour/rafraîchissement) à la page 4-115.

Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur

d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a

aucune amélioration après la diminution de la valeur de 1 niveau, diminuez

à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le

paramètre à sa valeur d'origine.

Pour plus d'informations, se reporter à la section MC (Paramètre de sortie

du chargeur principal) à la page 4-116.

Fond gris Effectuez un calibrage couleur en mettant l'imprimante hors tension, puis

sous tension ou en utilisant le panneau de commande de l'imprimante.

Pour plus d'informations, se reporter à la section Calibrage couleur à la

Saleté sur le bord supérieur ou le verso

de la feuille de papier

Vérifiez la chute de papier et la rampe.

Ouvrez le capot arrière et vérifiez le toner sur la rampe du papier dans

l'unité de transfert du papier. Nettoyez la rampe du papier à l'aide d'un

chiffon doux et sec sans peluches.

Pour plus d'informations, se reporter à la section Nettoyage de l'unité de

transfert du papier à la page 5-8.

Résultat d'impression Action correctiveDépannage

Un décalage se produit. Rafraîchissez le tambour.

Pour plus d'informations, se reporter à la section Tambour (Paramètre du

mode tambour/rafraîchissement) à la page 4-115.

Exécutez [MC] et augmentez la valeur d'ajustement. Augmentez la valeur

d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a

aucune amélioration après l'augmentation de la valeur de 1 niveau,

augmentez à nouveau de 1 niveau. S'il n'y a encore aucune amélioration,

remettez le paramètre à sa valeur d'origine.

Pour plus d'informations, se reporter à la section MC (Paramètre de sortie

du chargeur principal) à la page 4-116.

Une partie de l'image est périodiquement

Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur

d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a

aucune amélioration après la diminution de la valeur de 1 niveau, diminuez

à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le

paramètre à sa valeur d'origine.

Pour plus d'informations, se reporter à la section MC (Paramètre de sortie

du chargeur principal) à la page 4-116.

Des lignes horizontales irrégulières

apparaissent sur l'image.

Exécutez [MC] et diminuez la valeur d'ajustement. Diminuez la valeur

d'ajustement de 1 niveau à la fois à partir de la valeur actuelle. S'il n'y a

aucune amélioration après la diminution de la valeur de 1 niveau, diminuez

à nouveau de 1 niveau. S'il n'y a encore aucune amélioration, remettez le

paramètre à sa valeur d'origine.

Pour plus d'informations, se reporter à la section MC (Paramètre de sortie

du chargeur principal) à la page 4-116.

L'altitude est de 1500 m ou plus et des

lignes blanches horizontales irrégulières

apparaissent sur l'image.

Exécutez [Altitude Adj.] et réglez la valeur d'ajustement sur High 1. S'il

n'y a aucune amélioration lorsque la valeur est réglée sur High 1, réglez-

Pour plus d'informations, se reporter à la section Altitude Adj. (paramètre

d'ajustement de l'altitude) à la page 4-115.

Résultat d'impression Action corrective6-7

L'altitude est de 1500 m ou plus et des

points apparaissent sur l'image.

Exécutez [Altitude Adj.] et réglez la valeur d'ajustement sur High 1. S'il

n'y a aucune amélioration lorsque la valeur est réglée sur High 1, réglez-

Pour plus d'informations, se reporter à la section Altitude Adj. (paramètre

d'ajustement de l'altitude) à la page 4-115.

Résultat d'impression Action correctiveDépannage

Le tableau suivant répertorie les messages d'erreur et d'entretien que

vous pouvez traiter vous-même. Si le message

s'affiche, mettez l'imprimante hors tension, débranchez le cordon

d'alimentation et faites appel à un technicien de maintenance.

mettez l'imprimante hors tension, puis sous tension pour voir si

l'imprimante se rétablit. Si l'imprimante ne se rétablit pas, mettez

l'imprimante hors tension, débranchez le cordon d'alimentation et

contactez un technicien de maintenance ou un centre d'entretien agréé.

Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter,

appuyez sur [Cancel].

Message Action corrective

Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et

qu'une tentative de spécifier les paramètres de comptabilité des travaux ou

d'enregistrer ou de supprimer un compte échoue. Pour rétablir l'état Prêt de

l'imprimante, appuyez sur [GO].

Il n'y a plus de papier dans la source de papier indiquée. Mettez du papier dans la

source indiquée (cassette de papier, bac multifonction ou chargeurs de papier

optionnels). Le numéro du bac de papier apparaît uniquement lorsque les chargeurs

de papier en option sont installés.

Ce message s'affiche en alternance avec ceux indiquant l'état de l'imprimante, tels que

Prêt, Attendre SVP et En traitement.

F### représente un code d'erreur de contrôleur (#=0, 1, 2, ...). Appelez un technicien

de maintenance. L'imprimante ne fonctionne pas lorsque ce message est affiché.

#### représente une erreur mécanique (#=0, 1, 2, ...). Appelez un technicien de

maintenance. L'imprimante ne fonctionne pas lorsque ce message est affiché. Le

nombre total de pages imprimées est également indiqué, par exemple 0123456.

Affiché lorsque les données sont en cours de suppression.

Le bac de papier correspondant n'est pas installé. Installez-la. Le numéro du bac de

papier apparaît uniquement lorsque les chargeurs de papier en option sont installés.

Ce message s'affiche lorsqu'une erreur de soulèvement de papier s'est produite dans

le bac à papier source. Ouvrez le bac correspondant à la source de papier affichée (les

bacs à papier ou les chargeurs de papier optionnels) et vérifiez que le papier est bien

chargé. Le numéro du bac de papier apparaît uniquement lorsque les chargeurs de

papier en option sont installés.

Le message Appeler technicien est affiché lorsque cette erreur se répète.

La cartouche de toner installée n'est pas installée correctement. Ouvrez le capot

supérieur et réinstallez-la correctement.

Ce message d'avertissement s'affiche dans les deux cas cités ci-dessous. Installez un

nouveau bac de récupération de toner.

Le bac de récupération de toner n'est pas installé.

Le bac de récupération de toner est plein.

Le capot arrière de l'imprimante ou du chargeur de papier en option est ouvert. Fermez

le capot arrière dont le numéro s'affiche.

Appuyer sur GO Fin papier bacMF Appeler technicien

Vérifiez la cartouche

récupération de toner

Fermez le capot arrière

Le capot supérieur de l'imprimante est ouvert. Fermez-le.

Le couvercle du bac de récupération de toner est ouvert. Fermez le couvercle du bac

de récupération de toner.

Ce message s'affiche lorsque Supprimer périph. a été sélectionné pendant

l'utilisation d'une mémoire USB.

L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes.

Vous avez tenté d'imprimer avec un format et un type de papier qui ne peuvent pas

être utilisés pour l'impression recto verso. Appuyez sur [GO] pour imprimer sur une

seule face du papier.

Un code de compte doit être saisi. Un message s'affiche si vous essayez d'imprimer à

partir du panneau de commande (par exemple, impression d'une page d'état ou

utilisation de la fonction de Rétention des travaux) lorsque la fonction de comptabilité

des travaux est activée. Pour plus d'informations, voir Compta. trav. (Sélection/réglage

de la comptabilité des travaux) à la page 4-93.

Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message reste

affiché, mettez l'appareil hors tension et contactez un technicien de maintenance ou un

centre d'entretien agréé.

Le contrôleur de l'imprimante et le panneau de commande ne peuvent pas échanger

les données. Mettez l'appareil hors tension puis à nouveau sous tension. Si ce

message persiste, mettez l'imprimante hors tension et débranchez-la de la prise de

courant. Contactez ensuite votre technicien de maintenance ou un centre d'entretien

agréé. Consultez la page au dos de ce manuel pour obtenir les numéros de téléphone

Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée, dans

le cas d'une tentative de dépassement de la limite d'impression définie pour chaque

compte. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [GO].

Pour plus d'informations, voir Compta. trav. (Sélection/réglage de la comptabilité des

travaux) à la page 4-93.

Le SSD installé dans l'imprimante n'est pas formaté et ne peut pas être lu ou écrit.

L'ID utilisateur entré pour un travail privé est incorrect. Vérifiez l'ID indiqué sur le pilote

d'imprimante. Pour plus d'informations, voir Boîte travail à la page 4-25.

Ce message s'affiche lorsque la fonction de comptabilité des travaux est activée et

qu'aucun compte n'est défini pour un travail d'impression transmis ou si le compte

spécifié n'est pas enregistré (le compte incorrect est défini). Pour rétablir l'état Prêt de

l'imprimante, appuyez sur [GO].

Pour plus d'informations, voir Compta. trav. (Sélection/réglage de la comptabilité des

travaux) à la page 4-93.

L'impression à l'aide de la Boîte des travaux a échoué en raison d'un manque d'espace

disponible sur le SSD ou sur le disque RAM ou parce que le disque RAM a été

désactivé lors du démontage du SSD. Pour imprimer un rapport d'erreur et rétablir

l'état Prêt de l'imprimante, appuyez sur [GO].

Ce message s'affiche lors d'une tentative d'impression lorsque la fonction de

comptabilité des travaux est activée avec une restriction appliquée comme limite de

travaux pour chaque compte de travaux.

Pour rétablir l'état Prêt de l'imprimante, appuyez sur [GO].

Pour plus d'informations, voir Compta. trav. (Sélection/réglage de la comptabilité des

travaux) à la page 4-93.

Message Action corrective

Appuyer sur GO Entrer compte

Appuyer sur GO Formater SSD Erreur ID Compte non autorisé

Appuyer sur GO Travail non stocké

Appuyer sur GO Travail limité

Appuyer sur GODépannage

Le traitement de l'imprimante est interrompu car l'erreur KPDL ## s'est produite. Pour

imprimer un rapport d'erreur, affichez >>Rapport erreur depuis le système de

menus et sélectionnez Activé. Appuyez sur [GO] pour reprendre l'impression. Vous

pouvez abandonner l'impression en appuyant sur [Cancel].

Si le paramètre Correction Erreur auto est défini sur la valeur Activé, l'impression

reprendra automatiquement après une période prédéfinie.

Pour plus d'informations, voir Correction Erreur auto (Correction automatique des

erreurs) à la page 4-77.

La cassette contenant le format et le type de papier requis pour le travail d'impression

demandé est vide. Chargez du papier dans le bac indiqué à la place de #. Appuyez sur

[GO] pour reprendre l'impression.

Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur  ou sur

 pour afficher Sélection Bac ? et changer la source d'alimentation du papier.

Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param

papier > s'affiche. En appuyant sur , vous pouvez afficher les paramètres du type

de papier. Après avoir défini le type de papier, appuyez sur [OK] pour lancer

Aucune cassette contenant le type et le format de papier requis pour le travail

d'impression demandé n'est installée. Chargez du papier dans le bac multifonction.

Appuyez sur [GO] pour reprendre l'impression. (Ne chargez pas le bac multifonction

avec un format de papier différent du format défini pour ce bac, au risque de provoquer

un bourrage papier.)

Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur  ou sur

 pour afficher Sélection Bac ? et changer la source d'alimentation du papier.

Une fois que vous avez modifié la source de papier et appuyé sur [MENU], Param

papier > s'affiche. En appuyant sur , vous pouvez afficher les paramètres du type

de papier. Après avoir défini le type de papier, appuyez sur [OK] pour lancer

Ce message s'affiche lorsque Faible a été sélectionné dans le niveau de sécurité.

La quantité totale de données reçues par l'imprimante dépasse la mémoire interne de

Augmentez la mémoire. Appuyez sur [GO] pour reprendre l'impression. Vous pouvez

abandonner l'impression en appuyant sur [Cancel].

Si le paramètre Correction Erreur auto est défini sur la valeur Activé, l'impression

reprendra automatiquement après une période prédéfinie.

Pour plus d'informations, voir Correction Erreur auto (Correction automatique des

erreurs) à la page 4-77.

Les copies multiples n'ont pas pu être imprimées car le disque RAM est désactivé ou le

SSD n'est pas installé. Essayez d'ajouter plus de mémoire ou d'installer un SSD, puis

de configurer les paramètres du disque RAM.

Ce message s'affiche lorsque le chargeur de papier optionnel PF-530 n'est pas

connecté à une source d'alimentation et que le paramètre de type de papier COUCHÉ

(papier couché) est sélectionné. Connectez-le à une source d'alimentation via

Le redémarrage du réseau en option a échoué. Veuillez le redémarrer à nouveau.

Un bourrage papier s'est produit. L'emplacement du bourrage papier est indiqué à la

place de #. Pour plus d'informations, reportez-vous à la section Élimination des

bourrages papier à la page 6-13.

Message Action corrective

Appuyer sur GO Remplir bac #

Appuyer sur GO Pas de multi-ex

Appuyer sur GO Aucune alimentation

Appuyer sur GO Incident papier

Le bac sélectionné est en cours de préparation.

Il n'y a pas de bac dans l'imprimante ou celui-ci n'est pas inséré correctement. Après

avoir inséré la cassette de nouveau, vous devriez pouvoir imprimer. Si au moins deux

chargeurs optionnels sont installés et que le chargeur inférieur est sélectionné, le

même message s'affiche si l'un des chargeurs ou la cassette de l'imprimante n'est pas

installé correctement.

Une erreur s'est produite au niveau du disque RAM. Notez le code d'erreur indiqué à la

place de ## et reportez-vous à la section Codes d'erreur de stockage à la page 6-12.

Pour ignorer cette erreur, appuyez sur [GO].

Remplacez le kit d'entretien affiché à l'écran. Le remplacement du kit d'entretien est

requis toutes les 200 000 images et nécessite l'intervention d'un professionnel.

Contactez votre technicien de maintenance.

Il n'y a plus de toner dans la (les) cartouche(s). Remplacez-la à l'aide d'un nouveau kit

de toner pour la couleur correspondante. L'imprimante ne fonctionne pas lorsque ce

message est affiché.

Par exemple, si Fin de toner C,K est affiché, remplacez les cartouches de toner

Pour plus d'informations, voir Remplacement de la cartouche de toner à la page 5-2.

Nettoyez l'intérieur de l'imprimante lors du remplacement de la cartouche de toner.

Pour plus d'informations, voir Nettoyage de l'imprimante à la page 5-8.

Une erreur de SSD s'est produite. Notez le code d'erreur indiqué à la place de ## et

reportez-vous à la section Codes d'erreur de stockage à la page 6-12. Pour ignorer

cette erreur, appuyez sur [GO].

Remplacez-la à l'aide d'un nouveau kit de toner. La couleur de la cartouche de toner

qui doit être remplacée est représentée par C (Cyan), M (Magenta), Y (Jaune) et K

Pour plus d'informations, voir Remplacement de la cartouche de toner à la page 5-2.

Le bac supérieur est plein (environ 250 pages). Retirez toutes les pages imprimées du

bac supérieur. Lorsque l'imprimante détecte que le bac supérieur est de nouveau vide,

elle reprend l'impression.

Affiché lorsque le toner installé n'est pas un produit Kyocera original. Installez un toner

Ce message s'affiche si les spécifications régionales de la cartouche de toner installée

ne correspondent pas à celle de l'imprimante.

Installez la cartouche de toner spécifiée.

Une erreur s'est produite dans le périphérique de mémoire USB. Pour rétablir l'état

Prêt de l'imprimante, appuyez sur [GO].

Lorsque le bas ne contient pas de papier correspondant aux données d'impression

(format et type de papier), ce message vous permet de spécifier un bac alternatif à

utiliser à la place. Un numéro de source de papier est affiché uniquement lorsque un

chargeur de papier optionnel est installé. Pour imprimer à partir d'une source de papier

différente, reportez-vous à la section Mod alim papier (Sélection de la source

d'alimentation du papier) à la page 4-42.

Affiché lors d'une tentative d'enregistrer un compte dans le menu Comptabilité des

travaux en saisissant un code de compte existant.

Pour plus d'informations, voir Compta. trav. (Sélection/réglage de la comptabilité des

travaux) à la page 4-93.

Message Action corrective

Erreur chemin papier

Erreur Disque RAM ##

Appuyer sur GO Remplacer MK.

C,M,Y,K Erreur SSD ##

Appuyer sur GO Fin de toner

C,M,Y,K Plateau supérieur plein

Appuyer sur GO Sélection Bac ?

Compte incorrectDépannage

Codes d'erreur de stockage

Erreurs SSD Erreurs de mémoire USB Erreurs de disque RAM L'ID administrateur saisi pour ouvrir le menu fonction de sécurité ou comptabilité des

travaux est incorrect. Entrez l'ID administrateur correct.

Pour plus d'informations, voir Administrateur (Paramètres administrateur) à la page 4-

Le mot de passe ne correspond pas au mot de passe défini. Saisissez le mot de passe

correct. Pour plus d'informations, voir Administrateur (Paramètres administrateur) à la

03 Le SSD est protégé en écriture en utilisant l'opération de commande. Retirer

la protection en écriture en utilisant la commande.

04 Espace insuffisant sur le SSD. Supprimer les fichiers et autres éléments

inutiles afin de libérer de l'espace.

05 Le fichier désiré n'existe pas sur le SSD. Stocker le fichier sur le SSD.

10 Le fichier stocké sur le SSD est protégé en écriture en utilisant l'opération de

commande. Retirer la protection en écriture en utilisant la commande.

01 La quantité de données pouvant être sauvegardées simultanément a été

dépassée. Diviser le grand fichier en plusieurs fichiers plus petits.

La mémoire USB est protégée en écriture. Retirer la protection en écriture.

La mémoire USB est défectueuse.

Même si le problème n'est pas résolu, formater la mémoire USB avec la

machine ou utiliser une nouvelle mémoire USB compatible avec

04 Espace insuffisant. Supprimer les fichiers et autres éléments inutiles afin de

libérer de l'espace.

02 Le mode de disque RAM est Désactivé. Activez le mode de disque RAM

(Activé) depuis le panneau de commande.

03 Le disque RAM est protégé en écriture en utilisant l'opération de commande.

Retirer la protection en écriture en utilisant la commande.

04 Espace insuffisant sur le disque. Purger les fichiers inutiles ou augmenter la

taille du disque RAM.

05 Le fichier désiré n'existe pas sur le disque RAM. Stocker le fichier sur le

10 Le fichier stocké sur le disque RAM est protégé en écriture en utilisant

l'opération de commande.

Retirer la protection en écriture en utilisant la commande.6-13

Élimination des bourrages papier

Si un bourrage papier se produit dans l'unité de transfert du papier ou si

aucune feuille n'est alimentée, le message Incident papier s'affiche

ainsi que l'emplacement du bourrage. L'imprimante se met

automatiquement hors ligne lorsque ce message apparaît. Retirez le

papier à l'origine du bourrage. Une fois le papier coincé retiré,

l'imprimante reprend l'impression.

Emplacements de bourrage papier possibles

L'illustration ci-dessous décrit les circuits qu'emprunte le papier dans

l'imprimante, y compris lorsque les bacs optionnels sont installés. Vous y

trouverez les emplacements auxquels des bourrages papier risquent de

se produire, ainsi qu'un tableau décrivant chacun des messages d'erreur.

Les bourrages papier peuvent se produire à plusieurs endroits sur un

Message de bourrage papier Description Page de référence

Du papier est coincé à l'intérieur de

l'imprimante ou du bac de papier.

Du papier est coincé dans le bac

Du papier est coincé au niveau de la

cassette du chargeur optionnel.

(Seul 2 chargeurs de papier empilés peuvent

être utilisés avec l'ECOSYS P6021cdn)

Bac 2 (jusqu’à 4)Dépannage

Considérations générales relatives à l'élimination des

Rappelez-vous les considérations suivantes lorsque vous tentez

d'éliminer un bourrage papier :

• Si des bourrages papier se produisent fréquemment, essayez

d'utiliser un autre type de papier, de remplacer le papier par du papier

provenant d'une autre rame, d'aérer la pile avant de l'introduire dans

l'imprimante ou de la retourner. Si les bourrages papier persistent

malgré ces mesures, il est possible que le problème vienne de

• Selon l'emplacement du bourrage papier, il arrive que les pages

coincées soient réimprimées lorsque l'impression reprend.

Utilisation des messages d'aide en ligne

Il est possible d'afficher des messages d'aide en ligne sur l'imprimante

afin d'obtenir des instructions simples pour éliminer les bourrages papier.

Appuyez sur ( ) lorsqu'un message de bourrage papier s'affiche. Un

message d'aide apparaît ensuite pour faciliter l'élimination du bourrage

papier à cet emplacement.

Bourrage papier dans le bac

Du papier est coincé dans le bac.

Ouvrez tout d'abord le capot arrière de l'imprimante et vérifiez

l'absence de papier coincé dans l'unité de transfert du papier.

Pour plus d'informations, voir Bourrage papier dans l'imprimante à la

Sortez le bac à papier et retirez le papier coincé.

Bourrage papier dans le bac MF Du papier est coincé dans le bac multifonction. Retirez le papier coincé

en suivant la procédure ci-dessous.

Ouvrez tout d'abord le capot arrière de l'imprimante et vérifiez

l'absence de papier coincé dans l'unité de transfert du papier.

Pour plus d'informations, voir Bourrage papier dans l'imprimante à la

ATTENTION Lorsque vous tirez le papier, tirez-le

doucement afin qu'il ne se déchire pas. Les morceaux de

papier déchirés sont difficiles à enlever et peuvent être

difficiles à repérer.6-15

Retirer le papier coincé.

Retirez le bac de l'imprimante.

Ouvrez le capot d'alimentation inférieur.

Retirer le papier coincé.

Refermez le capot d'alimentation inférieur.

Réinsérez le bac dans l'imprimante etDépannage

Bourrage papier dans l'imprimante

Du papier est coincé dans le bac ou à l'intérieur de l'imprimante. Retirez

le papier coincé en suivant la procédure ci-dessous.

ATTENTION Les composants à l'intérieur de l'unité de fusion sont

chauds. Ne la touchez pas avec vos mains, vous risqueriez de vous

Soulevez le levier du capot arrière et ouvrez le capot arrière.

Si le papier est coincé à proximité du rouleau chauffant, comme

indiqué en A, retirez le papier en le tirant par les bords.

Si le papier est coincé à l'intérieur de l'unité de fusion, comme indiqué

en B, ouvrez le capot de l'unité de fusion et retirez le papier en le

tirant par les bords.

Si le papier est coincé à l'intérieur, comme indiqué en C, ouvrez le

capot d'alimentation arrière et retirez le papier en le tirant par les

C Capot d'alimentation arrière6-17

Si le papier est coincé à l'intérieur de l'unité recto-verso, comme

indiqué en D, soulevez l'unité recto-verso et retirez le papier.

Si le papier est coincé et que la majeure partie du papier dépasse

hors du plateau supérieure, comme indiqué en E, retirez le papier en

le tirant par les bords.

Fermez le capot arrière.

Bourrage papier dans le bac 2 (jusqu'à 4)

Du papier est coincé dans la cassette. Retirez le papier coincé en suivant

la procédure ci-dessous.

Sortez le bac à papier du chargeur de papier en option et retirez le

Ouvrez le capot arrière du chargeur de papier et retirez le papier

Ce chapitre fournit les détails des interfaces disponibles, décrit

le matériel en option pouvant être installé sur l'imprimante et

mentionne les spécifications de l'imprimante.

Interface réseau A-3

À propos des options A-5

Modules d'extension mémoire A-6

Description générale des options A-9

Pour connaître la disponibilité des options, adressez-vous à

votre technicien de maintenance.Annexe

Ce chapitre décrit les signaux utilisés par les interfaces USB et réseau de

l'imprimante. Il indique également les affectations de broches, les

fonctions des signaux, les délais de transmission, les caractéristiques

des connecteurs et les niveaux de tension.

Interface USB L'imprimante prend en charge le port USB à haut débit. Les

caractéristiques et les signaux de l'interface USB (Universal Serial Bus)

sont indiqués ci-après.

Spécification de base

Conforme aux spécifications USB (bus série universel) révision 2.0.

Imprimante : prise femelle de type B avec port en amont

Câble : prise mâle de type B Câble

Utilisez un câble blindé conforme à la norme USB 2.0 (USB à haut débit)

ne dépassant pas 5 mètres (16 pieds) de long.

Haut débit (480 Mbit/s au maximum)

Full-Speed (12 Mbit/s au maximum)

Contrôle de l'alimentation

Dispositif d'auto-alimentation

Affectation des broches du connecteur USB Broche Signal Description

1 Vbus Alimentation (+5 V)

2 D- Transmission des données

3 D+ Transmission des données

4 GND Masse du signal

Obtention automatique d'une adresse IP Prise en charge du protocole DHCP/DHCPv6 et possibilité de recevoir

une adresse IP assignée par un serveur a DHCP/DHCPv6.

Gestion à l'aide d'un navigateur Web (Command Center RX)

Les pages HTTP (Command Center RX) sont incorporées dans

l'interface afin de pouvoir utiliser un navigateur Web pour accéder à

Command Center RX permettant de contrôler et modifier différents

paramètres. Les paramètres peuvent être protégés par mot de passe.

Prise en charge de différents protocoles

Les protocoles SMTP, POP3, SSL, SNMP, IPv6 et NetBIOS over TCP/IP

sont pris en charge pour une gestion plus simple de l'imprimante et pour

Prise en charge de l'IEEE 802.1X L'interface prend en charge l'authentification EAP-TLS et PEAP.

Prise en charge de l'IPv6

Prise en charge de l'IPv6, basé sur l'IPv4 avec certaines améliorations,

comme un plus grand espace de gestion d'adresse, des fonctions de

sécurité supplémentaires et une transmission de données basée sur les

Prise en charge de l'IPSec

Prise en charge de l'IPSec, le protocole de sécurité qui sert à

l'authentification et au chiffrement dans la couche du réseau (couche IP).

10 Base-T/100 Base-TX/1000 Base-T Systèmes d'exploitation

Windows XP/Vista/7/8/Server2003/Server2008/Server2012 R2,

Mac OS X 10.5 ou supérieure

Environnement d'utilisation

de 10 à 35 °C (de 50 à 95 °F), humidité relative de 20-80 % (sans

Contre-mesures pour les interférences électromagnétiques

VCCI Classe B, FCC Classe B (U.S.), CE (Europe)

IMPORTANT Lorsque les fonctions IPv6 sont utilisées, les périphé-

riques utilisés sur le réseau (routeurs, PC, etc.) doivent prendre en

À propos des options

Les options suivantes sont disponibles sur l'imprimante pour répondre à

vos besoins. Pour connaître les instructions d'installation des différentes

options, reportez-vous à la documentation qui accompagne ces

dernières. Certaines options sont décrites dans les sections ci-après.

Chargeur de papier PF-520/PF-

530 (seul 2 chargeurs de papier

empilés peuvent être utilisés

avec l'ECOSYS P6021cdn)

Mémoire USB Kit d'interface réseau

Kit d'interface réseau

Modules d'extension mémoire

La carte contrôleur principale de l'imprimante possède un emplacement

de mémoire où vous pouvez brancher des modules de mémoire en option

(modules DIMM). Vous pouvez augmenter la mémoire de l'imprimante

jusqu'à 1536 Mo en branchant les modules de mémoire en option.

Modules d'extension mémoire

Il existe différentes capacités de modules de mémoire : 512 ou 1024 Mo.

La taille maximale de la mémoire peut atteindre 1536 Mo.

Précautions à prendre lors de la manipulation de la carte

contrôleur principale de l'imprimante et des modules de

Pour protéger les composants électroniques, déchargez votre corps de

toute électricité statique en touchant un objet métallique de grande taille

avant de manipuler les modules de mémoire. Une autre solution consiste,

dans la mesure du possible, à porter un bracelet antistatique lors de

l'installation des modules de mémoire.

Pour éviter d'endommager les composants électroniques figurant sur la

carte contrôleur principale ou les modules de mémoire, veillez à toujours

tenir ces derniers par les côtés (reportez-vous ci-dessous).

Installation des modules de mémoire

IMPORTANT Retirez la mémoire USB qui se trouve dans l'emplace-

ment de mémoire USB de l'imprimante.

Mettez l'imprimante hors tension et débranchez le cordon

Un module de mémoire de 512 Mo est déjà installé

en usine. Pour augmenter la mémoire à 1536 Mo, installez un

module de mémoire de 1024 Mo.

Tirez le capot de droite de l'imprimante vers vous et retirez-le.

Ouvrez le capot interne.

Retirez le module de mémoire de son emballage.

Avec la borne de connexion de la mémoire orientée vers la prise,

alignez la découpe avec la borne de la prise et insérez directement

de manière inclinée.

ATTENTION Avant d'insérer un module de mémoire dans la

machine, assurez-vous que la machine est hors tension.

Enfoncez soigneusement la mémoire insérée dans la machine.

Remontez le capot droit.

Retrait d'un module de mémoire

Pour retirer un module de mémoire, retirez le capot droit, ouvrez le capot

interne, puis ouvrez avec précaution les deux brides de fixation. Il vous

suffit ensuite d'extraire le module de mémoire de son emplacement.Annexe

Test de la mémoire étendue

Après avoir installé le module de mémoire dans l'imprimante, testez

l'imprimante pour vérifier si l'installation a été réussie. Pour tester

l'extension de mémoire, procédez comme suit :

Assurez-vous que l'imprimante est hors tension. Branchez le cordon

d'alimentation dans l'imprimante, puis mettez l'imprimante sous

Appuyez sur [Menu] sur le panneau de commande.

Appuyez sur  ou  jusqu'à ce que Imprimer rapport >

Appuyez sur  lorsque Imprimer rapport > est affiché.

Appuyez sur  ou  jusqu'à ce que > Impression Page

configuration apparaisse.

Appuyez deux fois sur [OK].

Si l'installation est réussie, la quantité de mémoire affichée sur la

page d'état correspond à la quantité de mémoire étendue (la taille de

mémoire installée en usine est de 512 Mo).A-9

Description générale des options

Chargeur de papier PF-520, PF-530

Les chargeurs de papier en option PF-520 (pour papier normal) et PF-530

(pour supports multiples) contiennent chacun environ 500 feuilles de

(80 g/m²). Il est possible d'ajouter jusqu'à 3 chargeur optionnels au bas

de l'imprimante (seuls 2 chargeur de papier empilés peuvent être utilisés

avec le modèle ECOSYS P6021cdn) pour permettre une alimentation

continue jusqu'à 2000 feuilles de papier (1250 feuilles dans le modèle

ECOSYS P6021cdn) en combinaison avec le bac de l'imprimante.

IMPORTANT Lorsque vous utilisez le chargeur de papier, placez les

papiers et les enveloppes avec la face à imprimer vers le haut.

Les papiers qui peuvent être utilisés dans les bacs fournis avec les

chargeurs de papier sont les suivants :

Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et

personnalisé (92 × 165 mm à 216 × 356 mm)

Type de papier : Normal, Préimprimé, Papier couché, Recyclé,

Rugueux, En-tête, Couleur, Perforé, Épais, Haute

qualité et Personnalisé 1 (jusqu'à 8)

Oficio II, Statement, Folio, Youkei 2, Youkei 4, 16K et

personnalisé (92 × 162 mm à 216 × 356 mm)

Type de papier : Normal, Préimprimé, Étiquettes, Couché, Recyclé,

Rugueux, En-tête, Couleur, Préperforé, Carte,

Enveloppe, Couvert, Épais, Haute qualité et

Personnalisé 1 (jusqu'à 8)

IMPORTANT Placez les chargeurs de papier sur un bureau ou une

Lors du déplacement de l'imprimante avec le PF-530 installé,

débranchez le cordon du relais AC qui relie l'imprimante et le PF-530.

Assurez-vous que le capot est fixé pendant l'utilisation.Annexe

Insérez le SSD dans l'emplacement pour carte d'interface optionnelle. Si

un SSD est installé dans l'imprimante, les données reçues peuvent être

converties en mode point (bitmap) et enregistrées sur ce SSD. Il est

possible d'imprimer plusieurs copies à grande vitesse à l'aide de la

fonction de tri électrique. Vous pouvez également utiliser les fonctions

Boîte de travail. Pour plus d'informations, se reporter à la section Boîte

travail à la page 4-25.

Kit d'interface réseau (IB-50)

Le kit d'interface réseau est une interface haut débit pour des vitesses de

communication de 1 gigabit par seconde. En plus des protocoles TCP/IP

et NetBEUI pris en charge par l'interface réseau standard de la machine,

il prend également en charge des protocoles IPX/SPX et Apple Talk afin

de permettre l'impression dans différents environnements, y compris

Windows, Macintosh, UNIX et Netware. Pour plus d'informations,

reportez-vous au Manuel d'utilisation IB-50.

Kit d'interface réseau sans fil (IB-51)

Il s'agit d'un kit d'interface réseau sans fil qui prend en charge les

spécifications réseau sans fil IEEE802.11n (max 300 Mbit/s) et 11 g/b.

Les utilitaires fournis permettent la configuration avec de nombreux

systèmes d'exploitations et protocoles réseau. Pour plus d'informations,

reportez-vous au Manuel d'utilisation IB-51.A-11

Mémoire USB Une mémoire USB est un type de mémoire flash simple portative qui se

branche dans l'emplacement pour mémoire USB. Les fichiers stockés

dans la mémoire USB peuvent être imprimés en branchant la mémoire

USB sur l'imprimante et en spécifiant les noms de fichier désirés à partir

du panneau de commande.

Le panneau de commande affiche les noms des fichiers PDF, TIFF, JPEG

Il est possible d'imprimer jusqu'à 100 fichiers à partir de la mémoire USB.

Les fichiers à imprimer peuvent avoir des noms composés au maximum

de 99 caractères alphanumériques d'un seul octet. Toutefois, le message

n'affiche que 12 caractères et les fichiers avec plus de 13 caractères ne

peuvent pas être identifié sur l'affichage du message.

Les caractères à deux octets inclus dans un nom de fichier apparaissent

comme texte corrompu dans l'affichage des messages. Aussi, lorsque le

fichier est imprimé, un message d'erreur s'affiche et l'impression échoue.

Pour plus d'informations sur l'impression des fichiers PDF stockés dans

la mémoire USB, reportez-vous à la section Mémoire USB (sélection

mémoire USB) à la page 4-17.

Pour plus d'informations sur les périphériques de mémoire USB pris en

charge, contactez votre technicien.

Cette application permet d'imprimer des données d'impression

directement sans pilote d'imprimante.Annexe

Vous pouvez utiliser les applications optionnelles installées sur cette

Aperçu des applications

Les applications mentionnées ci-dessous sont installées sur cette

Cette application permet d'imprimer des données d'impression

directement sans pilote d'imprimante.

Appuyez sur  ou  jusqu'à ce que Fonction opt. > apparaisse.

ID (Saisie de l'ID administrateur)

Pour utiliser les fonctions optionnelles, vous devez saisir un ID

administrateur. Pour plus d'information sur la définition de l'ID

administrateur, reportez-vous à la section Administrateur (Paramètres

administrateur) à la page 4-102.

Appuyez sur  lorsque Fonction opt. > est affiché.

L'écran affiche ID et un curseur clignotant (_).

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez l'ID spécifié. Utilisez les touches

 et  pour déplacer le curseur vers la droite et la gauche. Saisissez

un ID composé de 1 à 16 chiffres.

Appuyer sur [OK]. Passez à l'étape suivante Mot de passe (Saisie du

mot de passe administrateur).

Mot de passe (Saisie du mot de passe administrateur)

Pour définir les fonctions optionnelles, vous devez saisir un ID

administrateur et un mot de passe administrateur. Pour plus d'information

sur la définition du mot de passe administrateur, reportez-vous à la

section Administrateur (Paramètres administrateur) à la page 4-102.

Une fois que vous avez saisi l'ID correct à l'étape précédente (ID

(Saisie de l'ID administrateur)), l'écran affiche Mot de passe (saisie

du mot de passe administrateur) et un curseur clignotant (_).

Des restrictions telles que le nombre d'utilisations de

l'application peuvent être utilisées pendant la période d'essai et

diffèrent selon l'application.

Appuyez sur  ou  pour augmenter ou diminuer la valeur soulignée

par le curseur clignotant. Saisissez le mot de passe spécifié. Utilisez

les touches  et  pour déplacer le curseur vers la droite et la

gauche. Saisissez un mot de passe composé de 0 (aucun réglage) à

Appuyez sur [OK]. L'écran Fonction opt. s'affiche.

Activer les applications

Entrez une clé de licence pour activer les applications.

Appuyez sur  lorsque Fonction opt. > est affiché.

Appuyez sur  ou  jusqu'à ce que >UG-33 Activer apparaisse.

Appuyer sur [OK]. Un point d'interrogation clignotant (?) apparaît.

Appuyez sur  ou  pour sélectionner Officiel ou Essai.

Si vous sélectionnez Officiel, l'écran de saisir de la clé de licence

s'affiche. Appuyez sur  ou  pour augmenter ou diminuer la valeur

soulignée par le curseur clignotant. Entrez la clé de licence. Utilisez

les touches  ou  pour déplacer le curseur vers la droite et la

gauche. Lorsque vous avez entré la clé de licence et appuyé sur

[OK], l'écran de confirmation s'affiche.

Si vous sélectionnez Essai et que vous appuyez sur [OK], l'écran

de confirmation s'affiche.

Appuyer sur [OK]. Sous licence. s'affiche et l'application est

Vérification des détails de l'application

Utilisez la procédure ci-dessous pour vérifier les détails d'un application.

Appuyez sur  lorsque Fonction opt. > est affiché.

Appuyez sur  ou  jusqu'à ce que >UG-33 Détails >

Appuyez sur . Vous pouvez maintenant voir les informations

détaillées sur l'application sélectionnée.

Si vous saisissez un ID ou un mot de passe

administrateur erroné, le message Erreur ID ou Mot de

passe incorrect s'affiche et l'écran de saisie est à

nouveau affiché. Saisissez à nouveau l'ID ou le mot de passe

Les spécifications ci-dessous peuvent être modifiées

ECOSYS P6026cdn Type B Méthode d'impression Impression électrophotographique à quatre couleurs (CMYK) utilisant un

système de tambour (4) en tandem

Bac A4 : 21 ppm, B5, A5, A6 : 23 ppm

A4 : 26 ppm, B5, A5, A6 : 28 ppm

A4 : 19 ppm, B5, A5, A6 : 19 ppm

Vitesse d'impression recto-verso A4 : 11 ppm, B5, A5, A6 : 11 ppm,

Letter : 11 ppm, Legal : 10 ppm

A4 : 13 ppm, B5, A5, A6 : 14 ppm

Temps de sortie de la première

N/B : 10,5 secondes maximum

Couleur : 12 secondes maximum

N/B : 9 secondes maximum

Couleur : 10,5 secondes maximum

Apple Macintosh OS X 10.5 ou supérieure

Interface USB Interface USB : 1

Logement de mémoire USB : 1 Logement de mémoire USB : 2

Réseau Interface réseau : 1 (10 Base-T/100 Base-TX/1000 Base-T)

Option Logement eKUIO : 1

Kit d'interface réseau (IB-50), kit

d'interface réseau sans fil (IB-51),

Kit d'interface réseau (IB-50), kit

d'interface réseau sans fil (IB-51),

*1 : Au bout de 16 pages la vitesse d'impression passe à 14 ppm.

*2 : Avec le bac MF installé, la vitesse d'impression passe à 13 ppm.A-15

Normal, préimprimé, papier couché, recyclé, rugueux, à en-tête, couleur,

perforé, épais, qualité supérieure et personnalisé

Normal, Préimprimé, Étiquettes, Relié, Recyclé, Rugueux, En-tête, Couleur,

Préperforé, Enveloppe, Carte, Couché, Épais, Haute qualité et Personnalisé

Bac multifonction Normal, transparent, préimprimé, étiquettes, papier couché, recyclé, vélin,

rugueux, à en-tête, couleur, perforé, enveloppe, carte, couché, papier épais,

haute qualité et personnalisé

) 500 feuilles (80 g/m

Bac multifonction 50 feuilles (80 g/m

Marge 4 mm (gauche, droite haut et bas)

Plateau supérieur 250 feuilles (80 g/m

Température de 10 à 32,5 °C (de 50 à 90,5 °F)

Humidité relative 15 à 80 %

Altitude 2500 m (8202 pieds) maximum

Éclairage 1500 lux maximum

Source d'alimentation 120 V, 60 Hz, max. 8,5 A (U.S.A./Canada) 220-240 V, 50 Hz/60 Hz, max. 4,5 A

(pays européens) Fluctuation de tension max. autorisée : ±10 % Fluctuation de

fréquence max. autorisée : ±2 %

Maximum 1217 W maximum (États-Unis/

1277 W maximum (pays européens)

1259 W maximum (États-Unis/

1318 W maximum (pays européens)

En mode veille trop faible pour être mesuré

Poids Env. 29,3 kg (64,6 lbs) Env. 30,2 kg (66,6 lbs)

†. Lors de l'utilisation de PERSO 1 (jusqu'à 8), utilisez le bac MF pour les formats de papier inférieurs à 105 ×

148 mm (4-1/8 × 5-13/16 pouces). Le bac MF peut être utilisé avec des formats de papier supérieurs à 70 ×

148 mm (2-3/4 × 5-13/16 pouces).

††. Niveau de pression sonore à la position de proximité [avant] conforme à EN ISO 7779.

Adresse IP (Internet Protocol)

L'adresse IP est un numéro unique représentant un ordinateur spécifique

sur un réseau. Le format de l'adresse IP est 4 numéros séparés par des

points, 192.168.110.171, par exemple. Chaque numéro doit être un

nombre décimal compris entre 0 et 255.

AppleTalk permet le partage des fichiers et des imprimantes et l'utilisation

de logiciels d'application placés sur un autre ordinateur du même réseau

Bac MF Le bac Multi est utilisé à la place du bac lors de l'impression sur

enveloppes, cartes postales, transparents et étiquettes.

La fonction Boîte personnalisée stocke les données d'impression pour

chaque utilisateur et permet à l'utilisateur d'imprimer une ou plusieurs

copie des données stockées par la suite à l'aide du panneau de

commande de l'imprimante.

La fonction Boîte travail stocke les données d'impression sur l'imprimante

et permet aux utilisateurs d'imprimer une ou plusieurs copie des données

stockées par la suite à l'aide du panneau de commande de l'imprimante.

Délai de temporisation de l'alimentation papier

Lorsque les données sont envoyées vers une imprimante, des pauses

peuvent se produire. L'imprimante attend alors les données suivantes

sans effectuer de saut de page. La temporisation de l'alimentation papier

est une fonction qui attend uniquement un délai prédéfini avant

d'exécuter un saut de page automatique. Lorsque le délai d'attente a

commencé, une fois le délai désigné dépassé, l'imprimante traite

automatiquement les données en cours de réception et les imprime. Si

l'imprimante n'a reçu aucune donnée pour la dernière page, elle termine

le traitement du travail sans sortir de papier.

DHCP (Dynamic Host Configuration Protocol)

Protocole qui configure automatiquement l'adresse IP, le masque de

sous-réseau et l'adresse de la passerelle sur un réseau TCP/IP.

L'utilisation de DHCP permet d'alléger les tâches administratives réseau,

particulièrement dans les environnements réseau comportant un grand

nombre d'ordinateurs client et où il n'est pas nécessaire d'attribuer une

adresse IP distincte à chaque client, y compris les imprimantes.Glossaire

Mode d'impression qui réduit la consommation de toner. Les pages

imprimées en mode d'impression économique sont plus claires qu'en

Fait référence à l'émulation d'imprimantes d'autres fabricants.

L'imprimante peut émuler le fonctionnement des imprimantes suivantes :

KPDL KPDL est l'implémentation par Kyocera du langage de description de

page PostScript niveau 3.

Mémoire supplémentaire

Une mémoire supplémentaire (en option) permet d'augmenter la capacité

de la mémoire de l'appareil. Pour connaître les modules de mémoire

DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à

votre technicien de maintenance.

Ce mode permet d'économiser l'énergie. Il est activé lorsque la machine

n'est pas utilisée pendant la période de temps prédéfinie. Dans ce mode,

l'alimentation est réduite au minimum. Ce paramètre peut être modifié.

NetBEUI (NetBIOS Extended User Interface)

Version améliorée du protocole NetBIOS, il permet d'utiliser plus de

fonctions avancées sur des réseaux de petite taille que d'autres

protocoles tels que TCP/IP, etc.

Répertorie les paramètres en cours de la machine : mémoire, nombre

total d'impressions, paramètres de source papier, etc. Cette page peut

être imprimée depuis le panneau de commande. Elle est parfois appelée

Passerelle par défaut

Indique le périphérique, ordinateur ou routeur, qui sert d'entrée/de sortie

(passerelle) pour l'accès aux ordinateurs placés en dehors du réseau

utilisé. Si aucune passerelle n'est spécifiée pour une adresse IP de

destination, les données sont envoyées à l'hôte désigné comme

passerelle par défaut.

Le pilote d'imprimante permet d'imprimer des données créées à l'aide

d'une application logicielle. Le pilote d'imprimante est fourni sur le DVD-

ROM qui accompagne l'imprimante. Il doit être installé sur l'ordinateur

connecté à l'imprimante.Glossaire-3

Avec les polices contour, les contours des caractères sont représentés

par des expressions numériques et les polices peuvent être agrandies ou

réduites de différentes manières en modifiant les valeurs numériques de

ces expressions. L'impression reste claire même si vous agrandissez les

polices, les caractères étant définis avec des contours représentés par

des expressions numériques. Vous pouvez indiquer le format des polices

de caractères par incréments de 0,25 points en allant jusqu'à

Langage de description de page développé par Adobe Systems, Inc. Il

permet d'utiliser des fonctions de police flexibles et des graphiques très

avancés, pour une meilleure qualité d'impression.

PPM (impressions par minute)

Indique le nombre d'impressions effectuées en une minute.

ppp (points par pouce)

Unité de résolution exprimée en nombre de points imprimés par pouce

Valeur numérique de 32 bits qui définit quels bits de l'adresse IP indiquent

l'adresse réseau et quels bits indiquent l'adresse de l'hôte.

TCP/IP (Transmission Control Protocol/Internet Protocol)

Suite de protocoles conçus pour définir la façon dont les ordinateurs et

autres périphériques communiquent entre eux sur un réseau.

USB (Universal Serial Bus) 2.0

Norme d’interface USB pour la norme USB 2.0 à haut débit. La vitesse de

transfert maximale est de 480 Mbps. Cette machine est équipée d’une

interface USB 2.0 permettant le transfert de données à haut débit.Glossaire

Annulation d'un travail d'impression 4-6

Chargeur de papier 6-17

Format de papier 4-35

Mode d'alimentation du papier 4-42

Résolution du bourrage papier 6-16

Source de papier 4-41

Type de papier 4-38

Bac de récupération de toner 1-2

Type de papier 4-34

Blocage de l'interface 4-85

Boîte personnalisée 4-20

Liste des boîtes personnalisées 4-24

Manipulation des données 4-21

Sélection boîte 4-20

Butée du papier 1-2, 3-18

C Calibrage des couleurs 4-105

Capot supérieur 1-2

Chargement de papier

Chargeur de papier A-9

Command Center RX 2-4

Comptabilité des travaux

Appliquer limite 4-101

ID trav. inconnu 4-101

Liste de comptabilité des travaux 4-100

Sélection compte 4-96

Supprimer compte 4-99

Orientation de l'impression 4-48

Connecteur du cordon d'alimentation 1-3

Conventions de sécurité xviii

Correc. Erreur auto 4-77

Correction automatique des erreurs

Couvercle du bac de récupération de toner 1-2

D Définition date 4-66

Définition heure 4-66

Délai de temporisation de l'alimentation papier 4-78

Informations d'état 4-4

Langue du message 4-65

Éléments de l'appareil 1-1

Rapport erreur 4-45

sur la page de configuration 4-15

Enregistrement couleur

F Fonctions en option 4-116

Impression à partir d'un logiciel d'application 2-20

Impression recto verso 4-43Index-2

Détection d'erreur 4-72

Impression WSD 4-86

Liste de comptabilité des travaux 4-100, 4-101

Liste des boîtes personnalisées 4-24

Liste disque RAM 4-16

Liste fichiers SSD 4-16

Logiciel d'application 2-20

Page configuration 4-13, 4-112

Page configuration réseau 4-113

Page configuration réseau en option 4-113

Structure Menus 4-11

Interface réseau 1-3, A-3

Interface USB 1-3, A-2

Interrupteur d'alimentation 1-2

IPSec (IP Security Protocol) 4-90

L Langue des messages 4-65

Liste des fichiers du disque RAM 4-16

Liste des polices 4-16

Liste fichiers SSD 4-16

Logement de mémoire USB 1-2, 1-3

Masque ss-rés. 4-53

Modules d'extension mémoire A-6

Imprimer fichier 4-17

Imprimer liste fichiers 4-19

Source de papier 4-18

Supprimer périphérique 4-18

Messages d'aide en ligne 6-14

Messages d'erreur 6-8

Couleur ou noir et blanc 4-46, 4-50

Mode faible consommation 2-25

Unité de transfert du papier 5-8

Niveau d'alerte du toner 4-82

Niveau de veille 4-78

Chargement de papier dans le bac 3-15

Chargement de papier dans le bac MF 3-17

Papier approprié 3-4

Papier couleur 3-12

Papier pré-imprimé 3-12

Papier recyclé 3-12

Paramètres du réseau en option 4-60

Paramètres réseau 4-51

Détail protocole 4-56

Paramètres Réseau en option

Plateau supérieur 1-2

Priorité A4/LT 4-45

Problèmes d'impression

Problèmes de qualité d'impression, impression

Recommandations générales répertoriées 6-2

R Redémarrage de l'imprimante 4-112

Rétention des travaux 4-25

Travail impression privée 4-29

Vérification avant impression 4-27

S Serveur SSL (Secure Sockets Layer) 4-88

Spécifications A-14

Système de sélection de menus 4-8

T Temp faible puis 4-76

Touches fléchées 1-4, 4-6

Utilisation de base 4-6

U Unité de mesure 4-36

Unité de transfert du papier 1-3

Incident papier 6-16

Mode Économie d'énergie 2-26

Première Édition 2013.11
