MODE D'EMPLOI VS6020 Pro QNAP

VIOSTOR NVR ENREGISTREUR VIDEO DE RESEAU QVR QNAP VIOSTOR RECORDING SYSTEM Manuel de l'utilisateur (Version : 5.0.3)

© 2015. QNAP Systems, Inc. Tous droits réservés.2

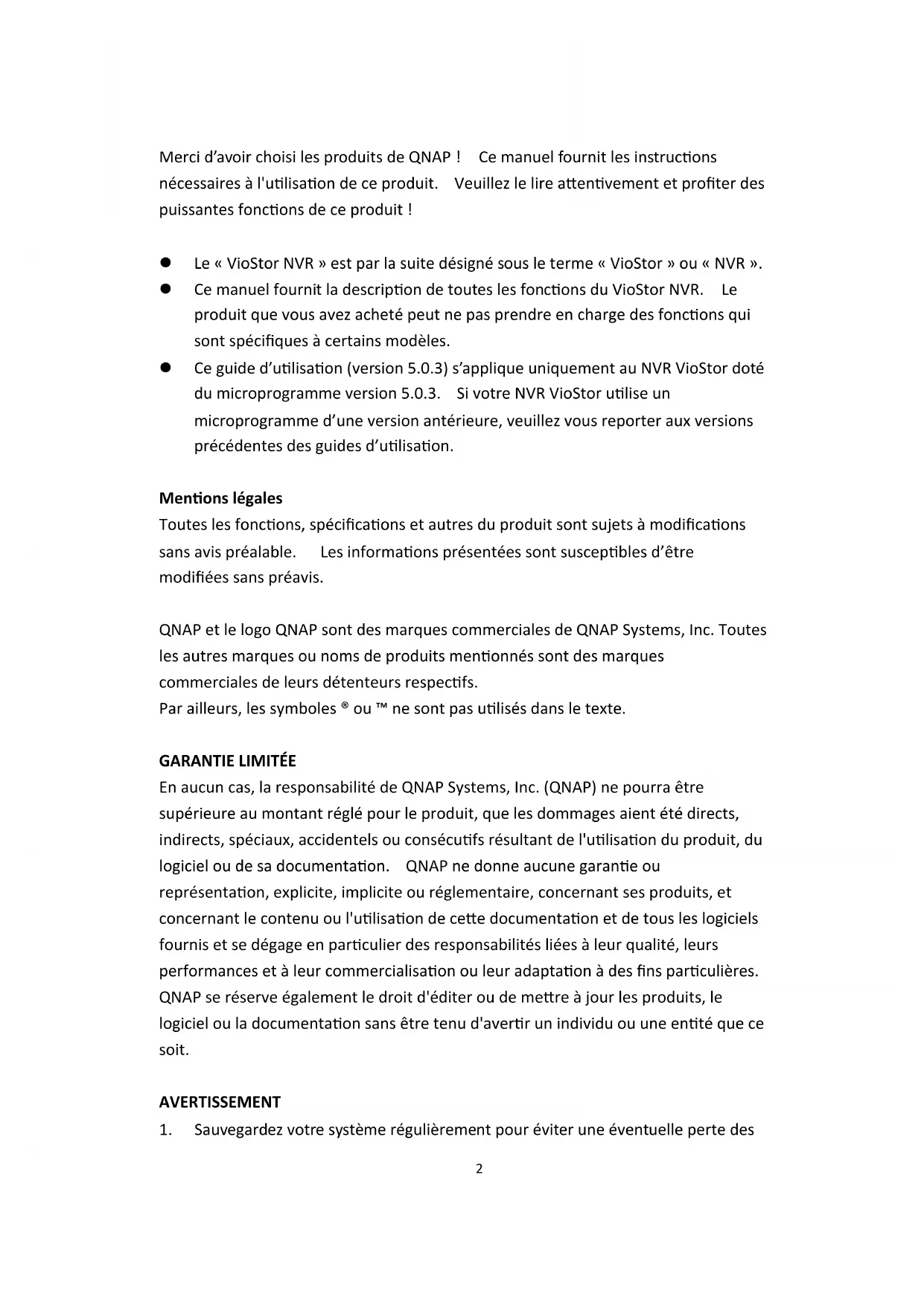

Merci d’avoir choisi les produits de QNAP ! Ce manuel fournit les instructions

nécessaires à l'utilisation de ce produit. Veuillez le lire attentivement et profiter des

puissantes fonctions de ce produit !

 Le « VioStor NVR » est par la suite désigné sous le terme « VioStor » ou « NVR ».

 Ce manuel fournit la description de toutes les fonctions du VioStor NVR. Le

produit que vous avez acheté peut ne pas prendre en charge des fonctions qui

sont spécifiques à certains modèles.

 Ce guide d’utilisation (version 5.0.3) s’applique uniquement au NVR VioStor doté

du microprogramme version 5.0.3. Si votre NVR VioStor utilise un

microprogramme d’une version antérieure, veuillez vous reporter aux versions

précédentes des guides d’utilisation.

Toutes les fonctions, spécifications et autres du produit sont sujets à modifications

sans avis préalable. Les informations présentées sont susceptibles d’être

modifiées sans préavis.

QNAP et le logo QNAP sont des marques commerciales de QNAP Systems, Inc. Toutes

les autres marques ou noms de produits mentionnés sont des marques

commerciales de leurs détenteurs respectifs.

Par ailleurs, les symboles ® ou ™ ne sont pas utilisés dans le texte.

GARANTIE LIMITÉE En aucun cas, la responsabilité de QNAP Systems, Inc. (QNAP) ne pourra être

supérieure au montant réglé pour le produit, que les dommages aient été directs,

indirects, spéciaux, accidentels ou consécutifs résultant de l'utilisation du produit, du

logiciel ou de sa documentation. QNAP ne donne aucune garantie ou

représentation, explicite, implicite ou réglementaire, concernant ses produits, et

concernant le contenu ou l'utilisation de cette documentation et de tous les logiciels

fournis et se dégage en particulier des responsabilités liées à leur qualité, leurs

performances et à leur commercialisation ou leur adaptation à des fins particulières.

QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le

logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce

1. Sauvegardez votre système régulièrement pour éviter une éventuelle perte des3

données. QNAP décline toute responsabilité de toutes sortes pour la perte de

données ou la restauration des données.

2. En cas de retour d’un composant pour remboursement ou entretien, veillez à

l’emballer correctement pour le transport. Toute forme de dommages dus à

un emballage inapproprié ne sera pas indemnisée.

Remarques importantes

 Lire les instructions

Veuillez lire attentivement les consignes de sécurité avant d’utiliser ce produit.

 Source d'alimentation

 Ce produit ne peut être utilisé qu’avec l’alimentation fournie par le fabricant.

Veuillez contacter les techniciens pour tout problème technique. N'effectuez

aucune réparation vous-même afin d’éviter tous risques d'électrocution et

autres risques dus à l’ouverture de ce produit.

Pour éviter tous chocs électriques et brûlures, n’utilisez pas ce produit sous la

pluie ou dans un environnement humide. Ne placez pas d'objets sur ce

Notice règlementaire

DÉCLARATION FCC Cet équipement a été testé et jugé conforme aux limites applicables aux

équipements numériques de classe B, définies dans la partie 15 du règlement de la

FCC. Ces limites sont destinées à assurer une protection raisonnable contre les

interférences indésirables lorsque l’appareil est utilisé dans un environnement

résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute

fréquence et provoquer des interférences nuisibles pour les communications radio

s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne

pouvons garantir que des interférences ne se produiront pas dans une installation

particulière. Si cet appareil cause des interférences indésirables à la réception de la

radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en

rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des

mesures correctives suivantes :

 Réorienter ou déplacer l’antenne réceptrice.

 Augmenter la distance entre l’appareil et le récepteur.

 Connecter l’appareil à un circuit différent de celui auquel le récepteur est

 Consulter le revendeur ou un technicien radio/télévision expérimenté pour de

Les modifications ou les changements non expressément approuvés par la partie

responsable de la conformité peuvent annuler le droit de l'utilisateur à faire

fonctionner cet appareil.

Les câbles d’interface blindés, s’il y en a, doivent être utilisés conformément aux

limites d’émissions.

DÉCLARATION DE LA CE Classe B uniquement.5

Table des matières 5

Consignes de sécurité 9

Chapter 1. Introduction 10

1.1 Vue d'ensemble 10

1.2 Illustration du matériel 11

1.2.1 VS – 12164 / 12156 / 12148 / 12140U-RP Pro+ 11

Chapter 2. Installation du NVR 26

2.1 Configuration minimale requise pour l’ordinateur 26

2.2 Parcourir le CD-ROM 29

2.3 Liste des disques durs compatibles 30

2.4 Liste des caméras IP compatibles 30

2.5 Vérification de l'état du système 31

2.6 Configuration du système 35

Chapter 3. Utiliser le NVR avec un écran local 38

3.1 Configuration rapide 41

3.2 Paramètres de surveillance 48

3.3 Surveillance 50

3.4 Lecture vidéo 63

3.5 Conversion et exportation de vidéos 67

Chapter 4. Base et bureau de QVR 70

4.1 Présentation de QVR 70

4.2 Connexion au NVR 71

4.3 Utiliser le bureau QVR 726

Chapter 5. Surveillance à distance 84

5.1 Page de surveillance 85

5.1.1 Fenêtre de vue en direct 95

5.1.2 Mode d'affichage 97

5.1.3 Panneau de contrôle de la caméra PTZ 97

5.1.4 Surveillance multi-serveurs 100

5.1.5 Réglages du moniteur 101

5.1.6 Lecture instantanée 104

5.1.7 Configuration de caméras IP avec le même écran 105

5.1.8 Navigation automatique 106

5.2.1 Icônes et description 111

5.2.2 Ajouter un composant de carte ou une E-map 112

5.2.3 Modifier le nom d'une carte 114

5.2.4 Supprimer un groupe de carte ou une E-map 114

5.2.5 Indiquer les caméras IP sur un E-map 115

5.2.6 Activer/désactiver l'alerte d’événement 118

5.3 Surveillance à distance à partir du client QVR de QNAP pour Windows

Chapter 6. Lire des fichiers vidéo 122

6.1 Page de leture 123

6.1.1 Lire des fichiers vidéo à partir du NVR 127

6.1.2 Analyse intelligente de vidéo (IVA) 129

6.1.3 Exporter des vidéos du NVR 134

6.1.4 Exporter des fichiers vidéo avec un filigrane numérique 136

6.1.5 Activer l'enregistrement de fichiers vidéo 137

6.1.6 Lecture divisée en durées moyennes 138

6.2 Lecture de fichiers vidéo dans le client QVR de QNAP pour Windows . 139

6.3 Watermark Proof 140

6.4 Accéder aux données enregistrées 142

6.4.1 Microsoft Networking (SMB/CIFS) 142

6.4.2 Serveur FTP (FTP) 142

Chapter 7. Paramètres de surveillance 144

7.1 Paramètres de caméra 144

7.1.1 Aperçu de la caméra 144

7.1.2 Configuration de la caméra 144

7.1.3 Gestion des événements 162

7.2 Paramètres du système 1757

7.2.1 Paramètres avancés 175

7.2.2 Paramètres de privilège 177

7.2.3 Gestion des protocoles 178

7.3 Journaux de surveillance 179

7.3.1 Journaux de surveillance 179

7.4 Gestion de récupération 180

7.5 Gestion de licence 182

7.5.1 Activation de licence 182

7.5.2 Désactivation de licence 189

7.6 Liste des utilisateurs en ligne (uniquement pour la mise à niveau d'une

version précédente) 196

Chapter 8. Sauvegarde et extension 197

8.1 Sauvegarde externe 197

8.2 Sauvegarde vidéo à une touche 205

8.3 Réplication à distance 209

8.4 Extension de stockage 213

Chapter 9. Panneau de contrôle 219

9.1 Paramètres du système 219

9.1.1 Paramètres généraux 219

9.1.2 Gestionnaire de stockage 221

9.1.8 Mise à jour du firmware 263

9.1.9 Sauvegarder/Restaurer 266

9.1.10 Appareil externe 268

9.1.11 État du système 281

9.1.12 Journaux du système 285

9.2 Paramètres de privilège 289

9.3 Services réseau 291

10.1.1 Services d'accès à distance 296

11.2 Installation de QSCM Lite sur un serveur NVR 328

11.2.1 App Center 328

11.2.2 Comment faire pour installer QSCM Lite sur un serveur NVR 328

11.2.3 Rappels d'installation et recommandations 332

11.3 Utilisation de QSCM Lite sur un PC client NVR 333

11.3.1 Comment faire pour utiliser QSCM Lite sur un PC client NVR 333

11.3.2 Rappels d'utilisation et recommandations 336

11.3.3 Spécifications du client QSCM Lite 337

11.4 Comparaison entre le CMS VioStor & QSCM Lite 337

12.3 Initialisation du système 338

12.4 Mode Qstart 344

12.5 Contrôle de commutateur réseau (incorporé) 346

12.5.1 Topologie : 346

12.5.2 Tableau de contrôle du commutateur : 347

12.5.3 Notifications d'événements : 348

12.5.4 Liste de compatibilité : 349

Chapter 13. Panneau LCD 349

Chapter 14. Guide de dépannage 356

Support technique 364

GNU GENERAL PUBLIC LICENSE 3659

Consignes de sécurité

1. Ce produit fonctionne normalement entre 0°C et 40°C et avec un taux

d’humidité de 0% à 90%. Veillez à ce que la pièce soit bien aérée.

2. Le cordon d’alimentation et les périphériques connectés à ce produit doivent

être au bon voltage d’alimentation.

3. Ne placez pas ce produit à la lumière directe du soleil ou à proximité de produits

chimiques. Veillez à ce que la température et l’humidité de l’environnement

4. Débranchez le cordon d’alimentation et tous les câbles avant de le nettoyer.

Essuyez le produit avec une serviette humide. N’utilisez aucun produit

chimique ni aérosol pour nettoyer ce produit.

5. Pour un fonctionnement normal du serveur et pour éviter toute surchauffe, ne

placez aucun objet sur ce produit.

6. Pour installer les disques durs dans ce produit, fixez-les avec les vis à tête fraisée

fournies afin de garantir un bon fonctionnement.

7. Ne placez pas ce produit à proximité de liquides.

8. Veillez à placer ce produit sur une surface plane afin d'éviter toute chute et tout

9. Veillez à ce que le lieu soit muni du bon voltage lorsque vous utilisez ce produit.

En cas de doute sur la tension, veuillez contacter le distributeur ou la compagnie

d'électricité locale.

10. Ne placez aucun objet sur le cordon d’alimentation.

11. N’essayez en aucun cas de réparer ce produit. Un démontage inapproprié peut

vous exposer à des risques tels que les chocs électriques. Veuillez contacter

votre distributeur pour toute question.

12. Les modèles avec des châssis ne doivent être installés que dans la salle des

serveurs et maintenus par le responsable du serveur ou l'administrateur

informatique. La salle des serveurs est verrouillée par clé ou carte d'accès et

seulement le personnel certifié est autorisé à entrer dans la salle des serveurs.

 Risque d’explosion si la batterie est remplacée de manière incorrecte.

Remplacez uniquement par un type semblable ou équivalent, recommandé

par le fabricant. Jetez les batteries usées en respectant les instructions du

 Ne PAS toucher le ventilateur à l'intérieur du système pour éviter les

Chapter 1. Introduction

Le NVR VioStor de QNAP (appelé ci-dessous NVR ou VioStor) représente la solution

de vidéosurveillance en réseau de haute performance pour le contrôle,

l'enregistrement, la lecture et l'accès à distance de caméras IP sur réseau. Jusqu'à

128 canaux provenant de multiples serveurs NVR de QNAP peuvent être surveillés

simultanément. Le NVR prend en charge les caméras IP et serveurs vidéo de

nombreuses marques, pour plus d'informations veuillez visiter

http://www.qnapsecurity.com/pro_compatibility_camera.asp.

Le NVR supporte l’enregistrement vidéo aux formats de compression H.264, MxPEG,

MPEG-4 et MJPEG. Le NVR propose divers modes d’affichage et fonctionnalités

d’enregistrement, comme l’enregistrement programmé, l’enregistrement sur alarme

ou l’enregistrement sur alarme programmé. Le NVR prend également en charge la

recherche des données en fonction de la date et de l'heure, par période, par

événement, et l’analyse intelligente de la vidéo (IVA), y compris la détection d’objet

en mouvement, d’objet manquant, d’objet étranger, de flou et l'occlusion de caméra.

Toutes ces fonctionnalités peuvent être paramétrées à partir de votre navigateur

Le NVR de la série VioStor Pro(+)est le premier NVR Linux offrant une configuration

très rapide sans PC, la surveillance de caméras IP sur un réseau, ainsi que la lecture

d’enregistrements via le connecteur HDMI ou VGA. Il est possible de raccorder un

téléviseur / moniteur VGA haute définition (HD), une souris USB, un clavier USB

(vendu séparément) et une carte son USB (vendue séparément) au NVR afin de gérer

le système de surveillance.

* La compression vidéo MxPEG n’est pas prise en charge sur les modèles VS-2008L,

VS-2004L VS-1004L.11

1.2 Illustration du matériel

1.2.1 VS – 12164 / 12156 / 12148 / 12140U-RP Pro+

1 Touche d’alimentation

2 Voyants LED : 10 GbE, État, LAN, eSATA (réservé)

3 eSATA x 2 (réservé)

7 Slot d'extension x 2 (réservé)

9 Touche de réinitialisation des paramètres de réseau et de mot de passe

10 Connecteur d'alimentation x 2

1.2.2 VS – 12164 / 12156 / 12148 / 12140U-RP Pro

1. Bouton d'alimentation

2. Indicateurs DEL : 10 GbE, État, LAN, eSATA Bouton Sélectionner (réservé)

4. Slot d'extension x 1 (réservé)

8. Bouton de réinitialisation des paramètres de réseau et de mot de passe

9. eSATA x 2 (réservé)

10. Connecteur d'alimentation x 213

1.2.3 VS – 8148 / 8140 / 8132 / 8124U-RP Pro+

2. Touche d’alimentation

3. Touche de sélection

4. Voyants LED : 10 GbE, État, LAN, eSATA (réservé)

5. eSATA x 2 (réservé)

10. Touche de réinitialisation des paramètres de réseau et de mot de passe

11. Connecteur d'alimentation x 2

12. Slot d'extension x 2 (réservé)

1.2.4 VS – 8148 / 8140 / 8132 / 8124U-RP Pro

2. Bouton d'alimentation

3. Bouton Sélectionner

4. Indicateurs DEL : 10 GbE, État, LAN, eSATA (réservé)

6. Slot d'extension x 2 (réservé)

10. Bouton de réinitialisation des paramètres de réseau et de mot de passe

11. eSATA x 2 (réservé)

12. Connecteur d'alimentation x 215

1.2.5 VS – 8148 / 8140 / 8132 / 8124 Pro+

2. Sauvegarde vidéo à une touche

3. Bouton d'alimentation

4. DEL de disque dur

5. Bouton Sélectionner

7. Indicateurs DEL : État, LAN, USB, eSATA (réservé), 10 GbE

8. Verrouillage du plateau

9. Bouton d'ouverture

10. Prise d'alimentation

11. Slot d'extension

12. Fente de sécurité Kensington

15. eSATA x 2 (réservé)

19. Bouton de réinitialisation des paramètres de réseau et de mot de passe16

1.2.6 VS – 6120 / 6116 / 6112 Pro+

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : État, LAN, USB, alimentation, HDD1-6

4. Bouton d'alimentation

5. Bouton Sélectionner

7. Prise d'alimentation

8. Fente de sécurité K-Lock

10. Entrée/sortie audio

11. Touche de réinitialisation des paramètres de réseau et de mot de passe

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : État, LAN, USB, eSATA (réservé), HDD1-6

4. Bouton d'alimentation

5. Bouton Sélectionner

7. Prise d'alimentation

10. eSATA x 2 (réservé)

12. Bouton de réinitialisation des paramètres de réseau et de mot de passe

13. Fente de sécurité Kensington18

1.2.8 VS – 4116 / 4112 / 4108U-RP Pro+

2. Sauvegarde vidéo à une touche

3. Indicateurs DEL : USB, État, HDD1-4, LAN

4. Bouton d'alimentation

5. Prise d'alimentation

11. RS-485 (réservé)

12. Bouton de réinitialisation des paramètres de réseau et de mot de passe

13. Entrée/sortie audio

14. RS-232 (réservé)19

1.2.9 VS – 4016 / 4012 / 4008U-RP Pro

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : État, LAN, USB, eSATA (réservé), HDD1-4

4. Bouton d'alimentation

5. Prise d'alimentation

8. eSATA x 2 (réservé)

10. Bouton de réinitialisation des paramètres de réseau et de mot de passe20

1.2.10 VS – 4116 / 4112 / 4108 Pro+

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : État, LAN, USB, HDD1-4

4. Bouton d'alimentation

5. Bouton Sélectionner

7. Prise d'alimentation

8. Fente de sécurité K-Lock

10. Entrée/sortie audio

11. Bouton de réinitialisation des paramètres de réseau et de mot de passe

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : État, LAN, USB, eSATA (réservé), HDD1-4

4. Bouton d'alimentation

5. Bouton Sélectionner

7. Prise d'alimentation

10. eSATA x 2 (réservé)

12. Bouton de réinitialisation des paramètres de réseau et de mot de passe

13. Fente de sécurité Kensington22

1.2.12 VS – 2212 / 2208 / 2204 Pro+

1. Sauvegarde vidéo à une touche

3. Voyants LED : LAN, HDD1, HDD2

4. Touche d’alimentation

5. Prise d’alimentation

8. Touche de réinitialisation des paramètres de réseau et de mot de passe

9. Fente de sécurité K-Lock

10. Entrée/sortie audio

12. HDMI 2 (réservé)

1. Sauvegarde vidéo à une touche

3. Voyants LED : LAN, HDD1, HDD2

4. Touche d’alimentation

5. Prise d’alimentation

8. Touche de réinitialisation des paramètres de réseau et de mot de passe

9. Fente de sécurité K-Lock

10. Entrée/sortie audio

1.2.14 VS – 2012 / 2008 / 2004 Pro

1. Sauvegarde vidéo à une touche

3. Indicateurs DEL : HDD1, HDD2, LAN, eSATA (réservé)

4. Bouton d'alimentation

5. Prise d'alimentation

8. eSATA x 2 (réservé)

10. Bouton de réinitialisation des paramètres de réseau et de mot de passe

11. Fente de sécurité Kensington25

1.2.15 VS – S2212 / S2208 / S2204 Pro+

1. Voyants LED : État ,LAN, HDD1, HDD2,USB

2. Touche d’alimentation

3. Sauvegarde vidéo à une touche

5. Touche de réinitialisation des paramètres de réseau et de mot de passe

6. Entrée/sortie audio

10. Prise d’alimentation

11. Fente de sécurité K-Lock26

Chapter 2. Installation du NVR Pour plus d’information sur l’installation du matériel, consultez le ‘Guide

d’installation rapide’ (GIR) qui accompagne votre produit. Vous pouvez également

retrouver ce guide dans le CD-ROM du produit, ou sur le site Internet QNAP

(http://www.qnapsecurity.com).

2.1 Configuration minimale requise pour l’ordinateur

Pour une meilleure performance du système, votre ordinateur doit avoir la

configuration minimale suivante :

2,0 GHz ou supérieur

 Port réseau : Port

2,4 GHz ou supérieur

M-JPEG CPU quadruple cœur,

3,0GHz ou supérieur28

Paramètres de sécurité du navigateur Web

Veillez à ce que le niveau de sécurité du navigateur IE dans « Options Internet » soit

réglé sur « Moyen » ou plus bas.

Ajoutez l'adresse IP de votre NVR à la liste des sites de confiance.

2.2 Parcourir le CD-ROM Lancez le CD-ROM du produit sur un PC avec Windows pour ouvrir le Guide de mise

en route et le Manuel de l’utilisateur, et installez le Client QVR QNAP, les codecs et les

utilitaires Qfinder.

En parcourant le CD-ROM, vous pouvez accéder aux contenus suivants :

 Codec : Codec nécessaire pour lire les vidéos AVI enregistrées par le NVR, sur

Windows Media Player.

 Manuel : Manuels d'utilisation du NVR.

 Qfinder : Programme d'installation de QNAP Qfinder. Cet outil sert à découvrir

les serveurs NVR disponibles sur le réseau local et à configurer les paramètres

 GIR : Pour voir les instructions d'installation matérielle du NVR.

 QVR : Programme d'installation pour le Client QVR QNAP, application

permettant de voir la vue en direct et de lire des vidéos enregistrées par le NVR.

Si vous ne parvenez pas à installer le Client QVR QNAP lorsque vous vous

connectez à la page de contrôle / lecture du NVR, installez le module

d’extension depuis le CD-ROM.

 Outil : Ce dossier contient la bibliothèque IPP et le module d’extension du

moniteur. Si vous ne parvenez pas à installer le module ActiveX lorsque vous

vous connectez à la page de commande du NVR via le navigateur IE, installez le

module d’extension depuis le CD-ROM.30

2.3 Liste des disques durs compatibles

Ce produit fonctionne avec les principales marques de lecteurs de disque dur SATA de

3,5 et de 2,5 pouces. Pour une liste détaillée des lecteurs de disque dur

compatibles, veuillez visiter le site

http://www.qnapsecurity.com/pro_compatibility.asp.

2.4 Liste des caméras IP compatibles

Pour des informations sur les modèles de caméras IP pris en charge, veuillez

consulter http://www.qnapsecurity.com/pro_compatibility_camera.asp.

QNAP réfute toute responsabilité pour les dommages / dysfonctionnements

du produit ou la perte des données / récupérations liés à une mauvaise utilisation

ou à une installation inappropriée des disques durs dans tous les cas et pour

toutes les raisons.31

2.5 Vérification de l'état du système

Description des voyants DEL et de l’état du système

1. Un disque dur du NVR est en cours de

2. Le NVR est en cours d'initialisation

3. La mise à jour du firmware du

système est en cours

4. Une reconstruction RAID est en cours

5. Extension de la capacité RAID en ligne

6. Migration de niveau RAID en ligne en

1. Un disque dur n'est pas valide.

2. Le volume de disque a atteint sa

3. Le volume de disque est presque

4. Le ventilateur du système ne marche

5. Une erreur est survenue lors de

l’accès (lecture / écriture) aux

6. Un secteur défectueux a été détecté

7. Le NVR est en mode dégradé lecture

seule (2 lecteurs en panne dans une

configuration RAID 5 ou 3 lecteurs en

panne dans une configuration RAID 6,

les données du disque peuvent

8. (Erreur d’autotest du matériel)32

Le NVR est en mode dégradé (un lecteur

en panne dans une configuration RAID 1,

RAID 5 ou 2 lecteurs en panne dans une

configuration RAID 6)

1. Le NVR est en train de s’allumer

2. Le NVR n’est pas configuré.

3. Un disque dur n’est pas formaté

Le NVR est connecté au réseau

Un accès au NVR est en cours depuis le

Il y a eu un problème de lecture/écriture

pendant l'opération d'accès aux données

Une erreur de lecture/écriture sur disque

Opération d'accès aux données du disque

Les disques durs sont accessibles

1. Périphérique USB détecté

2. Un périphérique USB est en cours de

3. Le périphérique USB branché sur le

port USB frontal du NVR est utilisé.

4. Les données NVR sont en cours de

copie sur le périphérique USB externe

Le périphérique USB branché sur le port

USB frontal du NVR est prêt.

1. Pas d'USB détecté

2. Le NVR a terminé la copie des

données vers le périphérique USB

branché sur le port USB frontal du

* La fonction d'extension réseau 10 GbE est réservée.3334

Alarme (L’alarme peut être désactivée depuis 'Paramètres système' > 'Matériel' >

2. Le NVR se prépare à s’arrêter (arrêt du

3. L’utilisateur a appuyé sur le bouton de

4. Le firmware du système a été mis à jour

L’utilisateur tente de copier les données du

NVR vers un appareil de stockage externe

depuis la sauvegarde vidéo à une touche, mais

les données ne peuvent être copiées

Bip bref (0,5 s), bip

Le ventilateur du système ne marche pas

1. Le volume de disque est presque plein

2. Le volume de disque a atteint sa capacité

3. Les disques durs du NVR sont en mode

4. L’utilisateur démarre la reconstruction du

1. L’arrêt du NVR est forcé (arrêt du matériel)

2. Le NVR est allumé, prêt à être utilisé35

2.6 Configuration du système

1. Lancez le CD du produit, le menu suivant s'affiche. Cliquez sur « Installer

2. Suivez les instructions pour installer le Finder. Une fois l'installation réussie,

lancez le Finder. Si le Finder est bloqué par le pare-feu, débloquez-le.

3. Le Finder détecte le serveur NVR sur le réseau local. Si le serveur n'a pas été

initialisé, il vous sera demandé d'effectuer la configuration rapide. Cliquez sur

« Oui » pour continuer.

Remarque : Si le NVR est introuvable, cliquez sur « Actualiser » pour réessayer.

4. Saisissez le nom et le mot de passe de l'administrateur pour effectuer la

configuration rapide. Le nom d'utilisateur et le mot de passe par défaut de

l'administrateur sont les suivants :

Nom d'utilisateur : admin

Mot de passe : admin

Remarque : Vérifiez que toutes les caméras IP sont configurées et connectées au

Configuration rapide

1. La page de configuration rapide sera affichée. Cliquez sur « Configuration

manuelle » et suivez les instructions pour terminer la configuration.

2. Cliquez sur « Appliquer » pour exécuter la configuration rapide.36

Ajouter des caméras IP Veuillez suivre les étapes ci-dessous pour ajouter des caméras IP.

1. Aller dans Paramètres de surveillance

Connectez-vous au NVR en tant qu'administrateur et cliquez sur le raccourci

Paramètres de surveillance sur le bureau de QVR.

2. Allez dans [Configuration de la caméra] -> [Paramètres des caméras].

3. Cliquez sur pour ajouter une caméra IP.

4. Suivez les étapes pour ajouter la caméra.37

1. Cliquez sur le raccourci Surveillance sur le bureau QVR afin d'aller à la

2. S'il s'agit de votre première connexion à la page de contrôle NVR, il vous vous

3. Les vidéos en direct des caméras IP configurées sur le NVR et l'état

d'enregistrement de chaque canal s'affichent.38

Chapter 3. Utiliser le NVR avec un écran local

Connectez un moniteur ou une TV au NVR via l'interface HDMI ou VGA pour

effectuer la configuration rapide, la surveillance et la lecture vidéo sans PC. Pour

utiliser cette fonction, suivez les étapes ci-dessous :

1. Vérifiez qu'au moins un disque dur a été installé sur le NVR.

2. Connectez le NVR au réseau.

3. Vérifiez que les caméras IP sont configurées et connectées au réseau.

4. Connectez un moniteur ou une TV HDMI ou VGA (résolution de sortie vidéo

conseillée : 1920 x 1080)* à l'interface HDMI ou VGA du NVR.

5. Connectez une souris USB et un clavier USB (en option) aux ports USB du NVR.

*Toute la série Pro+ prend maintenant en charge l'interface HDMI.

Remarque : Cette fonctionnalité est uniquement prise en charge par la série de

NVR VioStor Pro(+). Les modèles pris en charge sont : VS-12164U-RP Pro(+),

VS-12156U-RP Pro(+), VS-12148U-RP Pro(+), VS-12140U-RP Pro(+), VS-8148U-RP Pro(+), VS-8140U-RP Pro(+), VS-8132U-RP Pro(+), VS-8124U-RP Pro(+), VS-8148

VS-S2212 Pro+, VS-S2208 Pro+ et VS-S2204 Pro+.39

Lorsque le NVR est allumé, l'écran de connexion s'affiche. Sélectionnez la langue.

Saisissez le nom et le mot de passe de l'administrateur. Si le NVR n'a pas été

configuré, ignorez la page de connexion et entrez en Configuration rapide (voir

Nom d'utilisateur par défaut : admin

Mot de passe par défaut : admin40

Cliquez sur pour sélectionner la langue d'affichage. Si un clavier

USB est connecté, cliquez sur pour choisir la disposition de clavier.

Cliquez sur l'icône de clavier pour accéder aux informations nécessaires si

aucun clavier USB n'est disponible.

La page de surveillance s'affichera une fois la connexion réussie, voir le chapitre 3.3

pour plus de détails.41

3.1 Configuration rapide

Si le NVR n'a pas été configuré, l'assistant de configuration rapide sera affiché.

Suivez les instructions de l'assistant pour terminer la configuration du système.

1. Les informations du système s'afficheront. Sélectionnez la langue et cliquez

2. Modifiez le mot de passe de l'administrateur ou utilisez le mot de passe par

Remarque : Toutes les modifications seront effectives uniquement après avoir

appliqué les réglages de la dernière étape.42

3. Choisissez d'obtenir les paramètres réseaux automatiquement ou de les saisir.

4. Saisissez les paramètres de date et heure. Choisissez de synchroniser l'heure

du serveur avec un serveur d'heure Internet. Pour saisir un nom de domaine

pour le serveur NTP, assurez-vous que le serveur DNS a bien été configuré.43

5. Sélectionnez la configuration du disque. Cliquez sur « Informations du

disque » pour afficher les détails du disque dur. Notez que toutes les données

du disque seront supprimées lors de l'initialisation du volume.

6. Configurez les paramètres de caméra IP. Si aucune caméra IP n'a été

configurée, essayez de rechercher les caméras sur le réseau local.44

A. Les caméras trouvées s'afficheront. Sélectionnez les caméras IP et cliquez

sur « Ajouter » pour ajouter les canaux.

B. Pour ajouter manuellement une caméra IP ou modifier les paramètres de la

caméra, cliquez sur .45

C. Saisissez les paramètres de la caméra. Cliquez sur « Test » pour tester la

connexion. Cliquez sur « Supprimer » pour supprimer la caméra.

D. Pour modifier les paramètres d'enregistrement, cliquez sur à côte de

« Paramètres d'enregistrement ». Définissez les paramètres

d'enregistrement et cliquez sur « OK ».46

Filigrane numérique : Activez cette option pour ajouter des filigranes

numériques aux fichiers vidéo enregistrés sur le NVR. Utilisez l'utilitaire

de filigrane numérique pour vérifier que les fichiers vidéo n'ont pas été

modifiés de façon nuisible. Pour plus d'informations, voir le chapitre 6.3.

7. Vérifiez les paramètres et cliquez sur « Suivant » pour initialiser le serveur.

8. Une fois le système initialisé, le NVR est prêt à l'emploi. Cliquez sur

« Démarrer la surveillance » pour accéder à l'écran de surveillance.4748

3.2 Paramètres de surveillance

Pour gérer les paramètres de surveillance, comme les paramètres de mot de passe

de l'administrateur, de réseau et d'heure, cliquez sur sur l'écran de

surveillance. Notez que ce bouton (option) sera affiché uniquement pour l'accès

par l'administrateur.

Sélectionnez la langue et cliquez sur les icônes pour configurer les paramètres.49

Modifiez le mot de passe de l'administrateur pour vous

connecter à l'écran local.

Modifiez les paramètres du réseau.

Modifiez les paramètres de date et heure.

Vérifiez les informations de volume de disque

Configurez les paramètres de caméra IP.

Redémarrez/arrêtez le serveur.50

Après une ouverture de session fructueuse, l'écran de surveillance s'affichera.

Surveillez les caméras IP, modifiez le mode d'affichage, activez ou désactivez

l'enregistrement manuel, contrôlez les caméras PTZ, et ainsi de suite.

Ouvre la page de surveillance.

Ouvre la page de lecture.

Paramètres de surveillance :

Entrez sur la page des paramètres de surveillance ; permet

uniquement l'accès par l'administrateur.

Cacher le panneau gauche :

Cache le panneau sur la gauche de la page de surveillance.

Afficher le panneau gauche :

Affiche le panneau sur la gauche de la page de surveillance.

Configurez les paramètres de notification d'événement, les

Sélectionner le mode de

Panneau de contrôle de la

paramètres d'affichage de la fenêtre vidéo, la résolution de

Affiche l'usage de l'unité centrale

État des disques durs :

Affiche utilisation des disques durs

Affichez le nom du serveur, le modèle de NVR et la version du

Fermez la session sur le NVR.

Enregistrement manuel :

Pour activer ou désactiver l'enregistrement sur la caméra IP.

L'administrateur peut activer ou désactiver cette fonction dans

« Paramètres de la caméra » > « Paramètres d'enregistrement »

sur l'interface d'administration en ligne.

Mettre en marche/arrêter le support audio pour la page de

Microphone (en option) :

Commute le support du microphone pour la page de

Notification d’événement

Notification d'événement :

Lorsque l'enregistrement d'alarme est activé et qu'un

événement est détecté, cette icône sera affichée. Cliquez sur

cette icône pour visualiser les détails de l'alerte. L'alerte

sonore peut être activée ou désactivée. Pour effacer tous les

journaux, cliquez sur « Effacer tout ».53

Panneau de contrôle PTZ Le terme « PTZ » désigne « Panorama/Inclinaison/Zoom ». Si la caméra IP prend en

charge le PTZ, utilisez le panneau de contrôle sur le NVR pour ajuster l'angle de

visualisation de la caméra IP. Ces fonctions sont disponibles en fonction des

modèles de caméra. Veuillez consulter la documentation de la caméra pour plus de

détails. Notez que la fonction de zoom numérique sera désactivée lorsque la

fonction PTZ est utilisée.

Rotation et inclinaison :

Si la caméra PTZ prend en charge les fonctions de rotation et

d'inclinaison, cliquez sur ces boutons pour faire tourner ou

Positions prédéfinies :

Sélectionnez les positions prédéfinies pour la caméra PTZ.

Zoom avant/arrière :

Si la caméra PTZ prend en charge la fonction de zoom, cliquez

sur ces boutons pour faire un zoom avant ou arrière.

Sélectionnez un canal et cliquez sur ce bouton pour activer la

fonction de zoom numérique. Lorsqu'elle est activée, cliquez

sur ‘+’ pour faire un zoom avant ou ‘-’ pour faire un zoom

Contrôle de la mise au point :

Ajustez le contrôle de la mise au point de la caméra PTZ.

Informations système :

Affiche les informations d'heure et de date du système54

Le NVR prend en charge plusieurs modes d'affichage pour la surveillance. Cliquez

sur l'icône désirée pour sélectionner un mode d'affichage.

Mode Canal 4x4, 5x4, 5x5, 6x5, 8x4, 6x6

Sélectionner le numéro de page affiché

Mode séquentiel. Ce mode peut être utilisé avec d'autres modes

d'affichage. Cliquez sur pour activer ou désactiver le mode

séquentiel. Cliquez sur pour définir l'intervalle de temps entre

l'affichage des canaux.55

Écran de vue en direct

Une fois les caméras IP configurées correctement, accédez à l'écran de surveillance

pour afficher la vidéo en direct depuis les caméras.

Si la caméra prend en charge les fonctions de panorama et d'inclinaison, cliquez sur

le canal à l'écran et ajustez l'angle de visualisation avec une souris. Si le zoom est

pris en charge, utilisez la molette de la souris pour zoomer ou dézoomer sur la vidéo.

Ces fonctions sont disponibles en fonction des modèles de caméra. Veuillez

consulter la documentation de la caméra pour plus de détails.56

L'état de la caméra est indiqué par les icônes présentées ci-dessous :

Un enregistrement programmé ou continu est en cours de traitement

Cette caméra IP prend en charge la fonction audio

Cette caméra IP prend en charge la fonction PTZ Un enregistrement manuel est activé

L'enregistrement déclenché par la gestion avancée d'événements

(‘Paramètres de caméra’ > ‘Paramètres d'alarme’ > ‘Mode avancé’) est en

L'entrée d'alarme 1 de la caméra IP est déclenchée

L'entrée d'alarme 2 de la caméra IP est déclenchée

L'entrée d'alarme 3 de la caméra IP est déclenchée

L'enregistrement sur détection de mouvement est en cours

Le zoom numérique est activé57

Message de connexion

Si le NVR n’arrive pas à afficher la vidéo d'une caméra IP, un message s’affiche dans la

fenêtre du canal pour indiquer l'état.

Si la caméra IP est située sur un réseau distant ou sur Internet, il peut

falloir un certain temps pour établir une connexion à la caméra.

Le NVR ne peut pas se connecter à la caméra IP. Veuillez vérifier la

connexion réseau de l'ordinateur et la disponibilité de la caméra IP.

Si la caméra IP est installée sur Internet, ouvrez le port sur le routeur

ou la passerelle pour vous connecter à la caméra IP. Voir Appendix

Vous n'avez pas les droits d'accès pour visualiser ce canal.

Connectez-vous en tant qu'utilisateur avec les droits d'accès ou

contactez l'administrateur système.

Vérifiez les réglages de la caméra ou mettez à jour le firmware de la

caméra IP (s'il y en a un). Contactez le support technique si le

1. Le démarrage ou l’arrêt de l’enregistrement manuel n’affectera pas les tâches

programmées ou les alarmes. Il s’agit de processus indépendants.

2. Faites un clic droit sur le canal de caméra IP et sélectionnez les options

B. Garder le rapport d'aspect

C. Désentrelacer (uniquement disponible sur certains modèles de caméra)

D. Garder la taille d'origine

E. Redresser les images fisheye : pour Vivotek FE8171V/ FE8172/ FE8174

Faites un clic droit sur le canal et activez la fonction. Après cela, vous

pouvez sélectionner le Type de montage, entre mural, au plafond et au sol,

puis le Mode Dewarping, entre Panorama (Pleine vue), Panorama (Vue

double) et Rectangle.

Remarque 1 : Le firmware de la caméra doit avoir la version v0100h ou une

version plus récente. Pour la dernière version du firmware de la caméra,

veuillez visiter : http://www.vivotek.com/index.php.

Remarque 2 : Si le Type de montage est mural, seuls Panorama (vue totale)

et Rectangle sont pris en charge en mode Dewarping.

Remarque 3 : Si le mode Dewarping sélectionné est Rectangle, vous pouvez58

utiliser le panneau de contrôle PTZ pour employer les fonctions PTZ, hors

F. Images panamorphiques Dewarp : pour des modèles de caméra

spécifiques avec lentille panamorphique

Avant d'utiliser cette fonction, vous devez sélectionner l'option « Activer la

prise en charge panamorphique » sur la page de paramètres

d'enregistrement. Faites un clic droit sur le canal et activez la fonction.

Après cela, vous pouvez sélectionner le Type de montage, entre mural, au

plafond et au sol, puis le Mode Dewarping, entre Mode périmètre, Mode

quadruple et Mode PTZ.

Remarque 1 : Pour voir la liste des modèles de caméras qui prennent en

charge les lantilles panomorphiques, veuillez consulter

http://www.qnapsecurity.com/faq_detail.asp?faq_id=718.

Remarque 2 : Cette fonction n'est disponible que lorsque la résolution du

flux vidéo est supérieure à 640x480 sur la page de surveillance.

Remarque 3 : Si le mode Dewarping est le mode PTZ, pour le canal, vous

pouvez utiliser le panneau de contrôle PTZ ou la souris (en cliquant sur et

maintenant le bouton gauche de la souris, et en déplaçant la souris ou en

tournant la molette) pour modifier les angles de visualisation ou

zoomer/dézoomer sur l'écran. Si le mode Dewarping est en Mode

quadruple, les méthodes précédentes peuvent aussi s'appliquer aux

fonctions PTZ sur chaque écran divisé.59

Pour configurer les paramètres avancés de surveillance, cliquez sur .

Les options suivantes sont disponibles dans l'onglet « Général ».

 Notification d'événement :

 Lorsque l'option « Activer l'alerte pour tous les événements de

surveillance » est activée et qu'un événement de surveillance est

déclenché, l'icône d'alerte s'affiche instantanément sur la page de

surveillance. Cliquez sur l'icône pour visualiser les détails de l'alerte.

 Après avoir activé « Émettre une notification lorsque le disque atteint la

durée de fonctionnement maximale définie ci-dessous » dans Outils

système -> Disque dur SMART, vous pouvez alors « Activer l'alerte pour

l'erreur disque et l'avertissement » afin de recevoir des notifications

d'alarme si des événements surviennent sur le disque dur.

 Notification d'état du système :

 Afficher l'état du processeur : affiche l'état du CPU comme indiqué

 Afficher l'état des HDD : affiche l'état des disques durs comme indiqué

 Ordre d'affichage : Cliquez sur ‘Réinitialiser’ pour reprioriser les canaux de

surveillance comme par défaut.6061

Les options suivantes sont disponibles dans l'onglet ‘Vidéo’.

 Mettre en évidence la fenêtre de la vidéo lorsqu'un événement est déclenché :

La fenêtre de la vidéo clignotera si un événement est déclenché.

 Afficher les canaux non autorisés : Sélectionnez cette option pour afficher les

canaux auxquels l'utilisateur n'a pas accès.

 Afficher les canaux non configurés : Sélectionnez cette option pour afficher les

canaux non configurés.

Le NVR détecte les paramètres de résolution pris en charge par le moniteur connecté

et sélectionne les paramètres les plus appropriés automatiquement. Pour modifier

la résolution de l'écran, cliquez sur « Paramètres » sous l'onglet « Écran ». Après

configuration des paramètres de résolution, l'écran de surveillance sera affiché.62

Si le modèle de moniteur ne peut pas être détecté, le NVR fournit des options de

résolution de 1920x1080, 1400x1050, 1280x1024 et 1024x768.63

Les vidéos du NVR peuvent être lues à l'aide de l'écran local. Pour utiliser cette

fonctionnalité, cliquez sur sur l'écran de surveillance. La plupart des icônes

sur l'écran de lecture sont les mêmes que celles de l'écran de surveillance. Voir le

chapitre 3.2 pour la description de l'icône.

Remarque : Les droits d'accès à la lecture des caméras IP sont requis pour pouvoir

jouer les vidéos. Connectez-vous au NVR en tant qu'administrateur et modifiez les

droits d'accès à la lecture dans « Gestion des utilisateurs » à l'aide de l'interface

d'administration en ligne.

Lorsque l'écran de lecture est affiché, sélectionnez un canal de caméra sur le NVR.

Sélectionnez ensuite l'heure du début et de la fin de la vidéo, cliquez sur pour

commencer la recherche. Les vidéos correspondantes aux critères seront

automatiquement lues.

Remarque : Le nombre de jours entre les dates de début et de fin doit être inférieur

Paramètres de lecture :

Lisez, mettez en pause, arrêtez, reculez la lecture sur un fichier vidéo, ou

sélectionnez pour lire le fichier précédent ou suivant. Lors de la lecture d'une vidéo,

utilisez la barre de défilement pour ajuster la vitesse de lecture, ou cliquez sur l'icône

de zoom numérique pour faire un zoom avant ou arrière sur la vidéo.

Faites un clic droit sur le canal de caméra IP pour sélectionner les options suivantes :

2. Garder le rapport d'aspect

3. Désentrelacer (uniquement disponible sur certains modèles de caméra)

4. Garder la taille d'origine

5. Redresser les images fisheye : pour Vivotek FE8171V/ FE8172/ FE8174

Faites un clic droit sur le canal et activez la fonction. Après cela, vous pouvez

sélectionner le Type de montage, entre mural, au plafond et au sol, puis le

Mode Dewarping, entre Panorama (Pleine vue), Panorama (Vue double) et

Remarque 1 : Le firmware de la caméra doit avoir la version v0100h ou une

version plus récente. Pour le dernier firmware de la caméra, veuillez visiter

http://www.vivotek.com/index.php.

Remarque 2 : Si le Type de montage est mural, seuls Panorama (vue totale) et

Rectangle sont pris en charge en mode Dewarping.

Remarque 3 : Si le mode Dewarping est Rectangle, vous pouvez utiliser le

panneau de contrôle PTZ pour employer les fonctions PTZ (hors zoom

6. Images panamorphiques Dewarp : pour des modèles de caméra spécifiques

avec lentille panamorphique

Avant d'utiliser cette fonction, vous devez sélectionner l'option « Activer la prise

en charge panamorphique » sur la page de paramètres d'enregistrement.

Faites un clic droit sur le canal et activez la fonction. Après cela, vous pouvez

sélectionner le Type de montage, entre mural, au plafond et au sol, puis le

Mode Dewarping, entre Mode périmètre, Mode quadruple et Mode PTZ.

Remarque 1 : Pour découvrir les modèles de caméras qui peuvent être installées

avec lentille panamorphique, veuillez visiter

http://www.qnapsecurity.com/faq_detail.asp?faq_id=718.

Remarque 2 : La fonction n'est disponible que lorsque la résolution du flux vidéo

est supérieure à 640x480 sur la page de surveillance.

Remarque 3 : Si le mode Dewarping est en mode PTZ, pour le canal, vous

pouvez utiliser le panneau de contrôle PTZ ou la souris (en cliquant sur et

maintenant le bouton gauche de la souris, et en déplaçant la souris ou en

tournant la molette) pour modifier les angles de visualisation ou

zoomer/dézoomer sur l'écran. Si le mode Dewarping est en Mode quadruple,

les méthodes précédentes peuvent aussi s'appliquer aux fonctions PTZ sur

chaque écran divisé.67

3.5 Conversion et exportation de vidéos

Le NVR prend en charge la conversion les fichiers vidéo au format AVI et

l'enregistrement des fichiers sur un périphérique de stockage USB externe.

 Pour utiliser cette fonctionnalité, connectez un périphérique de stockage USB sur

le port USB avant du NVR, et assurez-vous que l'appareil a bien été formaté.

 Les droits d'accès de lecture des vidéos des caméras IP sont requis pour convertir

Suivez les étapes ci-dessous pour exporter les fichiers vidéo d'une caméra IP depuis

le NVR et convertir les fichiers en fichiers AVI.

1. Accédez à l'interface de lecture du NVR. Sélectionnez un canal de caméra sur le

NVR. Cliquez sur (Convertir vers fichier AVI).

2. Sélectionnez la caméra IP.

3. Indiquez les heures de début et de fin des fichiers vidéo.

4. Sélectionnez le format pour exportation.

Fichier AVI standard : Convertir des fichiers d'enregistrement en fichiers AVI68

standard. Il faut plus de temps pour exporter, mais aucun codec supplémentaire

Fichier AVI QNAP optimisé : Convertir des fichiers en utilisant un codec QNAP

amélioré. Il faut moins de temps pour exporter, mais le codec QNAP est

Fichier AVTI QNAP crypté : Protégez le fichier avec un mot de passe et un

5. Saisissez le nom du fichier vidéo.

6. Cliquez sur « OK » pour convertir les fichiers vidéo en fichier AVI et les

enregistrer sur le périphérique de stockage USB externe.6970

Chapter 4. Base et bureau de QVR

4.1 Présentation de QVR Basé sur Linux, le système d'enregistrement de QNAP VioStor, QVR 5.0, a été conçu

autour d'un kernel optimisé pour offrir des services à hautes performances

répondant à vos besoins en vue en direct, enregistrement, lecture et plus encore.

L'interface utilisateur intuitive, multifenêtre et multitâche de QVR 5.0 permet de

gérer avec une grande facilité votre NVR VioStor, d'utiliser ses applications de

surveillance riches et d'installer un vaste ensemble d'applications sur l'App Center à

la demande pour étendre votre expérience de NVR VioStor.

Les NVR QNAP VioStor NVR proposent de nombreuses fonctionnalités pour les

tâches de surveillance , d'enregistrement et de vérification à distance sous divers

environnements, tout en gardant une grande simplicité. Les NVR QNAP VioStor

permettent aussi aux utilisateurs de choisir les caméras réseau qui conviennent à

diverses situations. Les entreprises apprécieront la flexibilité offerte pour le

déploiement de leurs solutions de surveillance idéales grâce à la vaste gamme de

caméras IP compatibles proposée. Les NVR QNAP VioStor proposent aussi :

 Une interface utilisateur intuitive avec prise en charge multifenêtre, multitâche

et multi-application

 La surveillance et l'enregistrement (audio/vidéo) en temps réel pour plusieurs

 Centre de surveillance sur plusieurs plateformes

 Surveillance multiserveur (jusqu'à 128 canaux)

 Boutons de contrôle interactifs

 Lecture instantanée

 Configuration de caméras IP avec le même écran

 Lecture et contrôle de la vitesse avec la barre de lecture

 Aperçus des vidéos avec miniatures

 Analyse vidéo intelligente (IVA)

 Filigranes numériques

 Surveillance en direct, lecture sur appareils Android et iOS avec VMobile

 Gestion avancée des événements71

 Alertes SMS et e-mail en temps réel

 Installation d'applications à la demande via l'App Center

4.2 Connexion au NVR Suivez les étapes ci-dessous pour vous connecter à la page de surveillance du NVR.

1. Exécutez Qfinder. Double-cliquez sur le nom du NVR, ou saisissez l'adresse IP

du serveur dans votre navigateur Web pour vous connecter à la page de

2. Saisissez le nom d'utilisateur et le mot de passe pour vous connecter au NVR.

Nom d'utilisateur par défaut : admin

Mot de passe par défaut : admin

3. Pour afficher la vidéo en direct dans votre navigateur Web, veuillez ajouter

l'adresse IP du NVR à votre liste de sites de confiance. Lorsque vous accédez au

NVR via Internet Explorer, vous serez invité à installer l'add-on ActiveX.

4. Pour voir la vidéo en direct avec Google Chrome, Mozilla Firefox ou en utilisant

QNAP QVR Client sur Windows, visitez d'abord

http://www.qnapsecurity.com/download.asp pour télécharger et installer QNAP QVR Client sur Windows.

5. Pour voir la vidéo en direct sur Mac, visitez

http://www.qnapsecurity.com/download.asp pour télécharger et installer QNAP QVR Client pour Mac.72

4.3 Utiliser le bureau QVR Après avoir terminé la configuration de base du NVR et vous être connecté au NVR,

le bureau suivant s'affichera. Chaque fonctionnalité importante du bureau est

présentée dans les sections suivantes.

Cliquez sur pour afficher le menu principal. Il est composé de trois parties : 1)

Applications QNAP ; 2) fonctionnalités et paramètres système. Les éléments sous

« APPLICATIONS » sont développés par QNAP pour améliorer votre expérience NVR.

Les éléments sous « SYSTÈMES » sont des fonctionnalités système essentielles pour

gérer et optimiser votre NVR. Ces applications peuvent ajouter des fonctionnalités au

NVR (pour leur présentation, voir leur description sur l'App Center). Cliquez sur

l'icône depuis le menu pour lancer l'application sélectionnée.

Aller à la page de surveillance

Aller à la page de lecture

Cliquez sur pour minimiser ou restaurer toutes les

fenêtres ouvertes et afficher le bureau.

Page de surveillance

Cliquez sur pour accéder à la page de surveillance

Cliquez sur pour accéder à la page de lecture

Tâche en arrière-plan

Cliquez sur pour vérifier et contrôler toutes les tâches exécutées en

arrière-plan (comme la recherche de HDD SMART).

Périphériques externes

Cliquez sur pour afficher tous les périphériques externes connectés au NVR via

ses ports USB. Cliquez sur le périphérique pour ouvrir File Station pour ce

périphérique. Cliquez sur l'en-tête « Périphérique externe » pour ouvrir la page74

Périphérique externe pour les paramètres et opérations adéquats (pour plus de

détails sur la File Station, voir le chapitre sur la File Station). Cliquez sur pour

éjecter le périphérique externe.

Notifications et alertes

Cliquez sur pour consulter les erreurs système récentes et les notifications

d'avertissement. Cliquez sur « Tout effacer » pour effacer toutes les entrées de la

liste. Pour afficher toutes les notifications d'événement historiques, cliquez sur

l'en-tête « Notifications d'événements » pour ouvrir les Journaux système. Pour plus

de détails sur les Journaux système, consultez le chapitre sur les Journaux du

Paramètres personnels

Contrôle administrateur : Cliquez sur pour personnaliser les paramètres

propres à votre utilisateur, modifier votre mot de passe, redémarrer/éteindre le NVR

ou vous déconnecter de votre compte.76

A. Profil : Indiquez votre adresse e-mail d'utilisateur.

B. Fond d'écran : Modifiez le fond d'écran par défaut ou transférez le vôtre.

C. Modifier le mot de passe : Modifiez votre mot de passe.77

 Me prévenir lorsque je quitte QVR : Cochez cette option, et les

utilisateurs devront confirmer qu'ils souhaitent quitter le bureau QVR

à chaque fois, par exemple en cliquant sur l'icône Retour

( ) du navigateur ou en fermant le navigateur ( ). Il

est conseillé de cocher cette option.78

 Rouvrir les fenêtres lors de la connexion à QVR : Cochez cette option,

et tous les paramètres de bureau actuels (comme « fenêtres ouvertes

avant votre déconnexion ») seront conservés lors de votre prochaine

 Afficher le bouton de basculement de bureau : Cochez cette option

pour masquer le bouton de bureau suivant ( ) et celui de

dernier bureau ( ) et les afficher uniquement lorsque vous

déplacez votre curseur de souris à proximité.

 Afficher le bouton Tableau de bord : Si vous souhaitez masquer le

bouton Tableau de bord ( ) en bas à droite du bureau

NVR, décochez cette option.

 Afficher l'heure du NVR sur le bureau : Si vous préférez ne pas afficher

l'heure du NVR en bas à gauche du bureau, décochez cette option.

 Modifier le mot de passe : Cliquez sur

pour modifier votre mot de passe.

2. Redémarrer : Cliquez sur pour redémarrer votre

3. Arrêt : Cliquez sur pour arrêter votre NVR.

4. Déconnecter : Cliquez sur pour vous déconnecter.

5. À propos de : Cliquez sur pour vérifier les détails du

modèle de NAS, dont la version du firmware, les HDD déjà installés et les baies

disponibles (vides).

Cliquez sur et saisissez un mot-clé propre à une fonctionnalité de la zone de79

recherche pour trouver la fonctionnalité souhaitée et son aide en ligne. Cliquez sur le

résultat de la zone de recherche pour lancer la fonction ou ouvrir son aide QVR en

Cliquez sur pour afficher une liste de références en ligne, dont le Guide de

démarrage rapide, l'aide de QVR, les didacticiels et le forum QNAP. Le service client y

Cliquez sur pour choisir votre langue préférée pour l'interface utilisateur.80

Préférences du bureau

Cliquez sur pour choisir l'icône d'application affichant votre style, et

sélectionnez votre mode d'ouverture d'application préféré sur le bureau. Les icônes

d'application peuvent être basculées entre petites miniatures ( ) et

miniatures détaillées ( ), et les applications peuvent être81

ouvertes en mode onglet ou en mode fenêtre.

Pour le mode onglet, la fenêtre sera ouverte pour correspondre au bureau NVR

entier et une seule fenêtre d'application peut être affichée à la fois, alors qu'en mode

fenêtre, la fenêtre d'application peut être redimensionnée et recadrée pour un style

souhaité. Veuillez noter : si vous vous connectez au NVR avec un appareil mobile,

seul le mode onglet est disponible.

Vous pouvez supprimer ou réarranger toutes les applications sur le bureau, ou

déplacer une icône d'application sur une autre pour les mettre dans le même dossier

Bureau suivant et dernier bureau

Cliquez sur le bouton de bureau suivant ( ) (côté droit du bureau actuel) ou de

dernier bureau ( ) (côté gauche de bureau actuel) pour basculer entre les bureaux.

La position du bureau est indiquée par les trois points en bas du bureau ( ).

Vous pouvez vérifier tous les systèmes importants et statistiques du HDD sur le

tableau de bord QVR.82

 Santé du système : L'état du système NVR est indiqué dans cette section. Cliquez

sur l'en-tête pour ouvrir la page « État du système ».

 Santé du disque dur : L'état des disques durs actuellement installés sur le NVR

s'affiche ici. X1 signifie qu'un seul disque dur est actuellement installé sur le

NVR. Pour plusieurs disques durs installés sur le NVR, l'état indiqué ne concerne

que le disque dur en moins bonne condition. Cliquez sur l'en-tête « Santé du

disque dur » pour ouvrir la page « HDD SMART » dans Storage Manager pour

vérifier l'état de chaque disque dur. Pour plus de détails sur Storage Manager,

voir le chapitre sur Storage Manager. Cliquez sur l'icône pour basculer entre la

page « Résumé du disque dur » et l'indicateur d'état du disque dur. Veuillez

noter que la couleur du symbole du disque dur changera en fonction de sa

 Surveillance des ressources : L'utilisation du processeur, de la mémoire RAM et

de la bande passante est affichée ici. Cliquez sur l'en-tête « Surveillance des

ressources » pour ouvrir la page correspondante dans État du système pour plus

de détails. Veuillez noter : si la fonction de troncage de ports est activée, les

statistiques de bande passante sont l'usage combiné de tous les NIC.

 Stockage : Les statistiques de dossier partagé (les cinq dossiers les plus

volumineux), de volume et de stockage sont résumées ici. Cliquez sur l'en-tête

« Stockage » pour ouvrir la page correspondante dans État du système pour plus

 Matériel : Les températures du système et du disque dur, les vitesses des83

ventilateurs et les utilisations du matériel sont résumées ici. Veuillez noter : les

statistiques répertoriées ici varient selon le modèle de NVR acheté. Cliquez sur

l'en-tête « Matériel » pour ouvrir la page correspondante dans État du système

pour plus de détails.

 Utilisateurs en ligne : Tous les utilisateurs actuellement connectés au NVR sont

répertoriés ici. Pour déconnecter ou bloquer un utilisateur ou une IP, cliquez sur

l'utilisateur et choisissez les actions souhaitées. Cliquez sur l'en-tête

« Utilisateurs en ligne » pour ouvrir la page correspondante dans Journaux du

système pour plus de détails.

 Tâches planifiées : Les tâches planifiées sont répertoriées ici. Cliquez sur la liste

déroulante de tâches pour répertorier uniquement la catégorie choisie, et la

liste déroulante de date pour spécifier la plage de dates des tâches à répertorier.

Fenêtre défilante : Des informations liées au système seront affichées dans la fenêtre

en bas à droite du bureau. Cliquez sur la mise à jour pour vérifier les détails

 Tous les widgets du Tableau de bord peuvent être déplacés sur le bureau

pour surveiller des détails spécifiques.

 Le Tableau de bord sera présenté différemment selon la résolution de l'écran.

 La couleur du bouton du Tableau de bord changera en fonction de l'état de la

santé du système pour une reconnaissance rapide ( ).84

Chapter 5. Surveillance à distance

Utilisez Google Chrome, Mozilla Firefox ou Microsoft Internet Explorer et QNAP QVR Client pour surveiller les caméras IP du NVR.

Remarque : QNAP QVR Client est une application cliente développée par QNAP Systems, inc., utilisée pour accéder localement ou à distance à des serveurs QNAP NVR pour exécuter des fonctions de surveillance et de lecture vidéo. Les utilisateurs

pourront trouver et télécharger cette application dans la section « Utilitaires » du site

Web QNAP Security sur http://www.qnapsecurity.com/download.asp.

Remarques importantes :

1. Avant d'utiliser le NVR, installez les disques durs sur le serveur correctement, et

terminez le formatage et la configuration du disque. Sinon, le serveur ne

fonctionnera pas correctement.

2. Si votre système Windows est Windows Vista, Windows 7 ou une version

ultérieure, il est conseillé de désactiver UAC (contrôle des comptes utilisateur)

pour accéder aux fonctions de surveillance complètes. Voir

http://www.qnapsecurity.com/faq_detail.asp?faq_id=503.85

5.1 Page de surveillance

Une fois la connexion effectuée, cliquez sur sur le bureau QVR pour accéder à

la page de surveillance. Sélectionnez la langue d'affichage. Commencez à

configurer les réglages système et utilisez les fonctions de surveillance et

d'enregistrement du serveur.

Le tableau suivant explique les icônes affichées et leur signification sur la page de

Revenez au bureau QVR.

Ouvre la page de surveillance. L'administrateur

peut accorder des droits d'accès aux utilisateurs

pour voir la vue en direct.

Ouvrez la page de lecture de vidéo.

L'administrateur peut accorder des droits d'accès

aux utilisateurs pour jouer les vidéos.

Notification d'événement :

Lorsque l'enregistrement d'alarme est activé et86

qu'un événement est détecté, cette icône sera

affichée. Cliquez sur cette icône pour visualiser les

détails de l'alerte.

Mode affichage double :

Le NVR prend en charge le mode double affichage.

(Cette fonction ne peut être utilisée que lorsque

l’ordinateur ou l'hôte est connecté à de multiples

Liste des serveurs :

Jusqu'à 128 canaux provenant de multiples serveurs

NVR de QNAP peuvent être surveillés.

Télécharge une/des E-map et indique les

emplacements des caméras IP. Les

administrateurs ont le droit d'éditer et de visualiser

la/les E-map. Les autres utilisateurs peuvent

seulement visualiser la/les E-map.

Configurez les réglages avancés de la page de

surveillance. Spécifiez la source du flux

vidéo/audio, la notification d'événement et le

dossier de stockage des photos.

 Cliquez sur l'icône de notification d'événement pour visualiser les détails

d'événement, activer ou désactiver l'alarme sonore ou effacer les journaux des

Boutons de contrôle interactifs

Chaque fois que vous déplacez le curseur de la souris sur un canal de caméra, les

boutons de fonction de la caméra pris en charge s'afficheront pour l'accès rapide.

Enregistrement manuel (Remarque 1) :

Activer ou désactiver l'enregistrement manuel sur le canal sélectionné.

L'administrateur peut activer ou désactiver cette option sur la page des

paramètres de surveillance.

Cliché (Remarque 2) :

Prendre une photo sur le canal sélectionné. Lorsque l'image est

affichée, faites un clic droit sur celle-ci pour l'enregistrer sur l'ordinateur.

Mettre en marche/arrêter le support audio pour la page de surveillance.

Pour de plus amples informations à propos de la compatibilité de cette

fonction, veuillez visiter

http://nvr.qnapsecurity.com/n/en/product_z_g_qvr/cat_intro.php?hf=ol

Audio bidirectionnelle (en option) :

Mettre en marche/arrêter le support de l'audio à deux voies pour la

page de surveillance. Pour de plus amples informations à propos de la

compatibilité de cette fonction, veuillez visiter

http://nvr.qnapsecurity.com/n/en/product_z_g_qvr/cat_intro.php?hf=ol

Veuillez noter : La fonction audio deux-sens est seulement supportée par

la dernière version d'Internet Explorer.

Images fisheye Dewarp :

Pour des caméras fisheye spécifiques (remarque 3) et des modèles de

caméras spécifiques avec lentille panamorphique (remarque 4), vous

pouvez activer/désactiver la fonction de dewarping. Lorsque vous

activez cette fonction, vous pouvez alors sélectionner le type de

montage, le mode de dewarping.

1. Cliquer & Aller : Cliquez sur l'écran de la caméra à n'importe quel

moment pour l'aligner au centre de l'écran en utilisant ce point

2. PTZ : Contrôle de caméra inclinaison/rotation/zoom89

3. Navigation automatique : Cette fonction permet de configurer les

caméras PTZ pour les déplacer aux positions prédéfinies et avec le

temps d'arrêt spécifié pour chaque position prédéfinie.

4. Activer le suivi en direct : Disponible avec les caméras Panasonic

5. Désactiver le suivi en direct : Disponible avec les caméras Panasonic

Position prédéfinie : Sélectionnez les positions prédéfinies pour les

Zoom numérique (Remarque 5) :

Pour activer/désactiver le zoom numérique.

Lecture instantanée :

Sur la page Affichage en direct, chaque fois que vous voulez reculer pour

vérifier des événements suspects sur un canal de caméra que vous venez

de manquer, appuyez simplement sur le bouton 'Lecture instantanée'

pour faire apparaître la fenêtre permettant d'examiner les flux récents.

Bien que vous n'avez pas besoin d'aller à la page de lecture pour faire

cela, vous pouvez toujours avoir une vue complète en direct des autres

canaux simultanément.

Configurations de caméras IP avec le même écran :

Sur la page Affichage en direct, vous pouvez directement configurer les

programmes d'enregistrement des caméras IP lorsque cela est

nécessaire sans quitter la page Affichage en direct, pour maintenir un

contrôle sans interruption de sorte à ne manquer aucun événement

Informations de la caméra :

1. Propriétés (Remarque 6) : Configurez les autres options de

2. Trouver dans E-map : Met en évidence l'icône de caméra sur

3. Se connecte à la page d'accueil de la caméra.

1. L'activation ou la désactivation de la fonction d'enregistrement manuel

n'affectera pas l'enregistrement programmé ou de l'alarme.

2. Par défaut, les photos sont enregistrées dans ‘Mes Documents’ ou90

‘Documents’> ‘Snapshots’ dans Windows.

Si l'heure d'une photo ne correspond pas à l'heure réelle à laquelle elle a été

prise, cela est dû à l'environnement réseau et non à une erreur système.

3. Appliqué à des caméras fisheye spécifiques: Vivotek FE8171V/ FE8172/FE8173/

Après avoir activé la fonction, vous pouvez sélectionner le type de montage, y

compris le mur, le plafond et le plancher, puis sélectionner le mode Dewarping,

y compris Panoramique (Vue entière), Panoramique (Vue double), et Rectangle.

Remarque 1 : Si le Type de montage est mural, seuls Panorama (vue totale) et

Rectangle sont pris en charge en mode Dewarping.

Remarque 2 : Si le mode Dewarping est Rectangle, vous pouvez utiliser le

panneau de contrôle PTZ pour employer les fonctions PTZ, hors zoom

4. Appliqué pour des modèles de caméra spécifiques avec objectif panamorphique

Avant d'utiliser cette fonction, vous devez sélectionner l'option « Activer la prise

en charge panamorphique » sur la page de configuration de la caméra. Après

avoir activé la fonctionnalité, vous pouvez sélectionner le Type de montage,

entre mural, au plafond et au sol, puis le Mode Dewarping, entre Mode

périmètre, Mode quadruple et Mode PTZ.

Remarque 1 : Pour connaître les modèles de caméras qui peuvent être installées

avec lentille panamorphique, veuillez visiter

http://www.qnapsecurity.com/faq_detail.asp?faq_id=718.

Remarque 2 : La fonction n'est disponible que lorsque la résolution du flux vidéo

est supérieure à 640x480 sur la page de surveillance.

Remarque 3 : Si le mode Dewarping est le mode PTZ, pour le canal, vous pouvez

utiliser le panneau de contrôle PTZ ou la souris (en cliquant sur et maintenant le91

bouton gauche de la souris, et en déplaçant la souris ou en tournant la molette)

pour modifier les angles de visualisation ou zoomer/dézoomer sur l'écran. Si

le mode Dewarping est en Mode quadruple, les méthodes précédentes peuvent

aussi s'appliquer aux fonctions PTZ sur chaque écran divisé.

5. Lorsque la fonction de zoom numérique est activée sur de multiples caméras IP,

la fonction de zoom sera affectée si les performances de l'ordinateur ne sont

I. Utiliser des paramètres personnalisés

i. Toujours diffuser depuis le serveur : Sélectionnez cette option

pour diffuser les données audio et vidéo depuis le NVR. Si

l'ordinateur ne peut pas se connecter aux caméras IP,

sélectionnez cette option pour permettre au NAS de diffuser les

données. Aucune redirection des ports supplémentaire n'est

requise, cependant les performances du NVR peuvent être

II. Toujours diffuser depuis la caméra réseau : Si le NVR et les caméras IP

sont connectés sur le même réseau local, sélectionnez cette option

pour diffuser les données vidéo depuis les caméras IP. Si le NVR, les

caméras IP et le PC sont situés derrière un routeur, serveur virtuel ou

pare-feu, configurez la redirection des ports sur les caméras IP pour

utiliser certains ports.

III. Afficher les informations de diffusion

Affichez le codec vidéo, le taux d'images, le taux de bits, les jours

d'enregistrement actuels et la taille d'enregistrement actuelle de ce

B. Réglages OSD : Spécifiez la couleur de police du texte des canaux.92

C. Mode d'affichage :

I. Ajuster l'image à la fenêtre : Sélectionnez cette option pour ajuster

une image à la fenêtre du navigateur. Choisissez de garder le format

ou non lors du redimensionnement d'une image.

II. Afficher l'image à sa taille d'origine : Sélectionnez cette option pour

afficher une image dans sa taille d'origine si elle est plus petite que la

fenêtre du navigateur. Vous pouvez aussi indiquer comment une

image sera redimensionnée si elle est plus grande que la fenêtre du

i. Réduire l'image pour correspondre à la fenêtre, maintenir le

ii. Réduire l'image à 1/2, 1/4, 1/8… et ainsi de suite pour

correspondre à la fenêtre

D. Traitement vidéo : Activez « Désentrelacer » lorsque des lignes entrelacées

sont présentes sur la vidéo.

E. Résolution vidéo : Choisissez d'ajuster la résolution automatiquement ou

d'utiliser une résolution fixe. Pour ajuster la résolution automatiquement,

le NVR sélectionnera le paramètre de résolution* qui convient le mieux à la

taille de la fenêtre de votre navigateur Web. Notez que « Diffuser depuis

caméra réseau » ne sera pas disponible si la caméra IP ne prend pas en

charge la diffusion depuis la caméra et la configuration de la résolution

vidéo. Les deux options ne sont pas disponibles si la caméra IP ne prend

pas en charge plusieurs flux.93

* Si une caméra IP prend en charge différents paramètres de résolution, le

NVR sélectionne la plus petite résolution supérieure (ou égale) à la taille de

la fenêtre du navigateur. Si tous les paramètres de résolution pris en charge

d'une caméra IP sont plus petits que la fenêtre du navigateur, la résolution

la plus grande sera sélectionnée.

F. Me laisser choisir d'autres caméras auxquelles appliquer les mêmes

paramètres : Sélectionnez cette option pour appliquer les modifications à

d'autres caméras IP. Notez que certains paramètres peuvent ne pas être

appliqués si la caméra IP ne prend pas en charge leurs fonctions, comme la

diffusion depuis la caméra ou la configuration de la résolution vidéo.9495

5.1.1 Fenêtre de vue en direct

Les vidéos en direct des caméras IP configurées sur le NVR sont affichées sur la page

de surveillance. Cliquez sur la fenêtre du canal pour utiliser les fonctionnalités

prises en charge par la caméra IP, par exemple zoom numérique ou

inclinaison/rotation/zoom.

L'état de la caméra est indiqué par les icônes présentées ci-dessous :

Le NVR et la caméra IP sont connectés.

Le NVR essaye d'établir une connexion avec la caméra IP.

Le NVR ne peut pas se connecter à la caméra IP.

L'action configurée déclenchée par un événement d'alarme est en

Les paramètres d'alarme sont configurés, mais pas en cours

Un enregistrement programmé ou continu est en cours de

Un enregistrement programmé est activé mais pas en cours

Un enregistrement manuel est activé

Un enregistrement manuel n'est pas en cours

Cette caméra IP prend en charge les fonctions audio

Cette caméra IP prend en charge la fonction PT avec PT continu96

Cette caméra IP prend en charge la fonction PT sans PT continu

L'entrée d'alarme 1 de la caméra IP a été déclenchée

L'entrée d'alarme 2 de la caméra IP a été déclenchée

L'entrée d'alarme 3 de la caméra IP a été déclenchée

Un objet en mouvement a été détecté

Le zoom numérique est activé

Message de connexion

Lorsque le NVR n’arrive pas à afficher la vidéo d'une caméra IP, un message

s’affichera dans la fenêtre du canal pour indiquer l'état.

Aucun droit d'accès pour visualiser le canal de surveillance.

Veuillez ouvrir une session en tant qu'utilisateur autorisé ou

contactez l'administrateur système.

Veuillez vérifier les réglages de la caméra ou mettez à jour le

firmware de la caméra IP (s'il y en a un). Contactez le support

technique si le problème continue.97

5.1.2 Mode d'affichage

Le NVR prend en charge plusieurs modes d'affichage pour visualiser les canaux de

*Vous pouvez configurer l'intervalle séquentiel dans les paramètres du mode

5.1.3 Panneau de contrôle de la caméra PTZ Le terme « PTZ » désigne « Panorama/Inclinaison/Zoom ». Si la caméra IP prend en

charge le PTZ, utilisez le panneau de contrôle sur le NVR pour ajuster l'angle de

visualisation de la caméra IP. Ces fonctions sont disponibles en fonction des

modèles de caméra. Veuillez vous référer au manuel de l'utilisateur des caméras IP

pour plus d'informations. Notez que la fonction de zoom numérique sera

désactivée lorsque la fonction PTZ est utilisée.

QVR 5.0 et versions ultérieures masquent le panneau de contrôle PTZ par défaut.

Vous pouvez activer le panneau de contrôle PTZ dans les options de la page de

Remarque : Lorsque vous activez le mode multi-vues et que la fenêtre d'affichage en

direct est trop petite pour afficher les boutons de contrôle interactifs, veuillez activer

le panneau de contrôle PTZ pour contrôler la caméra.

Sélectionner et configurer

les positions prédéfinies

de la caméra PTZ Contrôle de la mise au

point de la caméra PTZ Zoom

Sélectionnez un canal et cliquez sur ce bouton pour activer la

fonction de zoom numérique. Cette fonction peut aussi être

activée en faisant un clic droit sur la fenêtre d'affichage de la

caméra PTZ. Appuyez sur le bouton pour zoomer ou

sur le bouton pour dézoomer. Vous pouvez aussi

utiliser la molette de votre souris pour effectuer un zoom

Si la caméra PTZ prend en charge le zoom optique, vous pouvez

appuyer sur pour effectuer un dézoom optique ou le

bouton pour effectuer un zoom optique. Lorsque la

fonction de zoom numérique est activée, vous pouvez appuyer

sur pour effectuer un dézoom numérique ou

pour effectuer un zoom numérique.

Sélectionner et configurer les positions prédéfinies de la

Sélectionnez et affichez les positions prédéfinies de la caméra IP

dans la liste. Pour certains modèles de caméras, vous pouvez

configurer les positions de caméra PTZ prédéfinies sur la page de

surveillance. Pour plus d'informations sur la compatibilité des

caméras PTZ pour la configuration de positions prédéfinies,

http://nvr.qnapsecurity.com/n/en/product_z_g_qvr/cat_intro.p

hp?hf=old. Pour d'autres modèles de caméra PTZ, veuillez

consulter le manuel de l'utilisateur de la caméra IP.100

5.1.4 Surveillance multi-serveurs

Suivez les étapes ci-dessous pour utiliser la fonctionnalité de surveillance

multi-serveurs du NVR.

1. Cliquez sur ‘Server List’ (Liste des serveurs) sur la page de surveillance.

A. Cliquez sur 'Détection automatique' pour rechercher le NVR sur le réseau

local et ajouter le serveur à la liste de serveurs.

B. Cliquez sur 'Ajouter' pour ajouter le NVR à la liste de serveurs.

2. Jusqu'à 128 canaux de multiples serveurs NVR peuvent être ajoutés pour la

5.1.5 Réglages du moniteur

Pour configurer les paramètres avancés de surveillance, cliquez sur .

Les options suivantes sont disponibles dans l'onglet « Général ».

 Notification d'événement :

 Lorsque l'option « Activer l'alerte pour tous les événements de

surveillance » est activée et qu'un événement de surveillance est

déclenché, l'icône d'alerte s'affiche instantanément sur le canal de

surveillance. Cliquez sur l'icône pour visualiser les détails de l'alerte.

 Après avoir activé « Émettre une notification lorsque le disque atteint la

durée de fonctionnement maximale définie ci-dessous » dans Outils

système -> Disque dur SMART, vous pouvez alors « Activer l'alerte pour

l'erreur disque et l'avertissement » afin de recevoir des notifications

d'alarme lorsque des événements surviennent sur le disque dur.

 Ordre d'affichage : Cliquez sur ‘Reset’ (Réinitialiser) pour reprioriser les canaux102

de surveillance selon l'ordre par défaut.

 Panneau de contrôle PTZ : Sélectionnez pour afficher ou masquer le panneau de

Les options suivantes sont disponibles dans l'onglet ‘Vidéo’.

 Diffuser depuis le serveur : Si la caméra IP ne peut être connectée depuis

l'ordinateur, sélectionnez cette option et la vidéo sera diffusée depuis le

NVR. Cette option ne nécessite pas de configuration supplémentaire du

mappage des ports, mais elle peut influencer les performances du NVR.

 Diffuser à partir d'une caméra IP : Si le NVR et les caméras IP sont situés sur

le même réseau local, sélectionnez cette option pour diffuser la vidéo

depuis la caméra IP. Notez que les réglages de redirection de port sur les

caméras IP doivent être configurés si le NVR, les caméras IP et l'ordinateur

sont branchés derrière un routeur, un serveur virtuel ou un pare-feu.

 Mettre en évidence la fenêtre de la vidéo lorsqu'un événement est

déclenché : La fenêtre de la vidéo clignotera si un événement est

 Afficher les canaux non autorisés : Sélectionnez cette option pour afficher

les canaux que l'utilisateur n'a pas le droit de surveiller.

 Afficher les canaux non configurés : Sélectionnez cette option pour afficher

les canaux qui n'ont pas été configurés.

Les options suivantes sont disponibles dans l'onglet ‘Cliché’.

 Spécifiez l'emplacement où les photos sont enregistrées et le format

d'image (JPEG, BMP ou TIFF).

 Afficher l'horodatage et le nom de la caméra : Affichez l'horodatage et le

nom de la caméra sur le cliché.

 Enregistrer le cliché tel qu'affiché : Sélectionnez cette option pour

enregistrer le cliché tel qu'il est affiché sur la fenêtre. Autrement, le

cliché sera enregistré dans sa taille d'origine.104

5.1.6 Lecture instantanée

Sur la page Affichage en direct, chaque fois que vous voulez reculer pour vérifier des

événements suspects sur un canal de caméra que vous venez de manquer, appuyez

simplement sur le bouton 'Lecture instantanée' pour faire apparaître la fenêtre

permettant d'examiner les flux récents. Bien que vous n'avez pas besoin d'aller à la

page de lecture pour faire cela, vous pouvez toujours avoir une vue complète en

direct des autres canaux simultanément.

1. Veuillez patienter un moment pour que le système traite votre demande

(dépend de la bande passante réseau disponible).

2. La lecture inversée est utilisée par défaut. Lors de la lecture de l'heure de

l'événement, vous pouvez déplacer le bouton de contrôle de lecture (partie

grise) vers la droite pour revenir à la lecture normale.

3. Vous pouvez double-cliquer sur une heure spécifique de la chronologie pour

modifier l'heure de lecture.

Remarque : La plage d'heures recherchables est de 24 heures.105

5.1.7 Configuration de caméras IP avec le même écran

Sur la page Affichage en direct, vous pouvez directement configurer les paramètres

des caméras IP lorsque cela est nécessaire sans quitter la page Affichage en direct,

pour maintenir un contrôle sans interruption de sorte à ne manquer aucun

1. Veuillez patienter un moment pour que le système traite votre demande

(dépend de la bande passante réseau disponible).

2. Vous pouvez modifier les paramètres de la caméra, d'enregistrement et de

planification. Les paramètres entreront en effet après avoir cliqué sur

5.1.8 Navigation automatique

La fonction de navigation automatique du NVR permet de configurer les caméras PTZ

pour les déplacer aux positions prédéfinies et avec le temps d'arrêt spécifié pour

chaque position prédéfinie.

Pour utiliser la fonction de navigation automatique, suivez les étapes ci-dessous.

1. Sur la page de surveillance du NVR, cliquez sur et sélectionnez

« Connexion à la page d'accueil de la caméra » pour aller à la page de

configuration de la caméra PTZ.

2. Sélectionnez les positions prédéfinies pour la caméra PTZ.

3. Revenez à la page de surveillance du NVR. Cliquez sur pour

sélectionner 'Navigation automatique' > 'Configurer'.

4. Cliquez sur les boutons chiffrés pour afficher les positions prédéfinies de la

caméra PTZ. Lorsque vous cliquez sur ce bouton, le nom de la position

prédéfinie correspondante s'affiche dans le menu déroulant « Nom de

5. Ajouter : Pour ajouter un réglage pour la navigation automatique, sélectionnez

le « Nom de préréglage » dans le menu déroulant et saisissez la durée d'attente

(intervalle en secondes). Cliquez sur « Ajouter ».

6. Mettre à jour : Pour modifier un réglage de la liste, surlignez la sélection.

Sélectionnez une autre position prédéfinie dans le menu déroulant ou modifiez108

la durée d'attente (intervalle). Cliquez sur « Mettre à jour ».

7. Supprimer : Pour supprimer un paramètre, surlignez une sélection dans la liste

et cliquez sur « Supprimer ». Pour supprimer plus d'un réglage, appuyez sur et

maintenez la touche Ctrl et sélectionnez les réglages. Puis cliquez sur

8. Après avoir configuré les paramètres de navigation automatique, cochez l'option

« Activer navigation automatique » et cliquez sur « OK ». Le NVR commencera

la navigation automatique d'après les réglages.

9. La navigation automatique prend en charge les 'clichés'109

 La durée d'attente (intervalle) par défaut pour la position prédéfinie est de 5

secondes. Saisissez une valeur entre 5 et 999 secondes pour ce réglage.

 Le système prend en charge jusqu'à 10 positions prédéfinies (les 10 premières)

configurées sur les caméras PTZ. Vous pouvez configurer jusqu'à 20 réglages

pour la navigation automatique. En d'autres termes, le NVR prend en charge

au plus 10 sélections dans le menu déroulant et 20 réglages dans la liste de

navigation automatique.110

La fonctionnalité E-map du NVR permet aux utilisateurs de télécharger des cartes

électroniques sur le système pour indiquer les emplacements des caméras IP. Les

utilisateurs peuvent glisser-déposer les icônes de caméra* sur la E-map et permettre

à une alerte d'événement de recevoir une notification instantanée lorsqu'un

événement survient sur la caméra IP.

*Les icônes de caméra sont disponibles seulement lorsque les caméras IP ont été

configurées sur le NVR.

Pour utiliser la fonctionnalité E-map, ouvrez une session sur la page de surveillance

du NVR en tant qu'administrateur puis cliquez sur .

Un exemple d'une E-map est indiqué ci-dessous. Le NVR fournit une E-map par

défaut. Les administrateurs peuvent ajouter ou supprimer des E-map si nécessaire.

alertes d'événements

Menu arborescent des

E-map et des caméras

pour plus de détails111

5.2.1 Icônes et description

Activer le mode d'édition de E-map.

Le mode d'édition de E-map est en cours d'utilisation.

Cliquez sur cette icône pour désactiver le mode

Éditer le nom d'une E-map.

Supprimer une carte ou une icône de caméra.

Alerte d'événement non utilisée. Cliquez sur cette

icône pour activer l'alerte d'événement sur la E-map.

Alerte d'événement en cours d'utilisation. Lorsqu'un

événement survient sur une caméra IP, comme par

exemple si un objet en mouvement est détecté, l'icône

de la caméra changera et clignotera pour avertir

l'administrateur. Pour désactiver l'alerte

d'événement sur la E-map, cliquez sur cette icône.

Remarque : Lorsque les alertes d'événements sont

activées, la E-map ne peut être éditée. L'icône

deviendra invisible.

Options de E-map. Cliquez sur cette icône pour

modifier la “Taille de l'icône” ou “Double-cliquer” sur

l'icône d'action de caméra.

Utilisez la barre de contrôle pour faire un zoom

avant/arrière et afficher plus de détails sur la E-map.

Icône pour un groupe de E-maps.

Icône pour une seule E-map.

Icône pour une caméra IP PTZ.112

Icône pour une caméra IP à boîtier fixe ou à dôme fixe.

Après avoir fait glisser l'icône sur une carte, faites un

clic droit sur l'icône de la caméra pour modifier la

direction de l'icône ou supprimer l'icône de la E-map.

5.2.2 Ajouter un composant de carte ou une E-map

Pour ajouter une carte définie ou une E-map pour indiquer les emplacements des

caméras IP, cliquez sur pour activer le mode d'édition.

Une liste des caméras IP configurées sur le NVR seront affichées à gauche. Cliquez

sur ‘Défaut’ puis sur pour ajouter une E-map.

Entrez le nom de la carte et sélectionnez le fichier. L'image de E-map doit être un

fichier au format JPEG. Cliquez sur ‘OK’.113

La E-map sera affichée.

Pour ajouter une ou plusieurs E-maps, par ex. bureau1 et bureau2, dans une E-map,

par ex. étage1, cliquez sur l'icône de E-map étage1 et cliquez sur pour ajouter

les E-maps une par une. L'icône de l'étage1 changera à lorsque plus d'une

E-map est ajouté. Pour ajouter une autre E-map au même niveau que étage1,

sélectionnez Défaut' et ajoutez la E-map, par ex. étage2.

Pour faire un zoom avant/arrière sur la E-map, vous pouvez utiliser la molette de

votre souris ou simplement modifier la barre de pourcentage en haut à gauche pour

agrandir ou réduire la vue de la E-map.114

5.2.3 Modifier le nom d'une carte

Pour modifier le nom d'une E-map, sélectionnez la E-map et cliquez sur .

Entrez le nouveau nom et cliquez sur 'OK'. Pour changer l'image de la E-map,

supprimez la E-map et ajoutez le nouveau fichier.

5.2.4 Supprimer un groupe de carte ou une E-map

Pour supprimer une E-map, sélectionnez la carte et cliquez sur . Pour

supprimer un groupe de cartes du même niveau, sélectionnez le groupe de cartes

, et cliquez sur .115

5.2.5 Indiquer les caméras IP sur un E-map

Après avoir téléchargé la E-map, faites glisser et déposez les icônes des caméras IP

sur la(les) E-map(s) pour indiquer l'emplacement de la caméra. Le nom de la

caméra apparaîtra sous la E-map dans la colonne en haut à gauche. Lorsque l'icône

d'une caméra IP à boîtier fixe ou à dôme fixe est déposé sur la E-map, cliquez

droit sur l'icône de la caméra et réglez la direction de l'icône. L'icône d'une caméra

IP PTZ ne peut pas être ajustée. La règle de nommage de la caméra est comme

suit : [Ordre du serveur] - [Ordre de canal] [Nom de la caméra]. Par exemple : “Coin

1-05” signifie le canal 5 de NVR1 et le nom de la caméra est “Coin”.

Pour supprimer une icône de caméra depuis la E-map, cliquez droit sur l'icône et

sélectionnez 'Supprimer'.

Pour enregistrer les modifications effectuées sur les E-maps, cliquez sur pour

quitter le mode d'édition.

Lorsque vous cliquez sur une E-map ou une caméra IP à gauche, la E-map ou la

E-map avec l'icône de la caméra seront affichés immédiatement à droite L'icône de116

la caméra sélectionnée sera en surbrillance avec une parenthèse bleue . Et la vue

de la caméra IP sera affichée en mode mono-canal sur l'écran de surveillance.

Vous pouvez choisir l’action Double-cliquer sur l'icône de la caméra dans "Options

E-map" en cliquant sur .

 Ouvrir la vue en direct： Que le mode d'édition soit activé ou non, la vue de

la caméra IP sera affichée en mode mono-canal sur l'écran de surveillance.117

 Ouvrez la vue en direct dans une nouvelle fenêtre： Que le mode d'édition

soit activé ou non, la vue de la caméra IP sera affichée sur une autre fenêtre.118

5.2.6 Activer/désactiver l'alerte d’événement

Pour activer l'alerte d'événement sur une E-map, cliquez sur .119

Lorsqu'un événement survient sur une caméra IP sur la E-map, l'icône de la caméra

clignotera pour indiquer le type d'événement. La E-map avec la caméra IP sur

laquelle un événement a été détecté sera affiché immédiatement*. Double-cliquez

sur l'icône de la caméra/l'alerte et l'écran de surveillance affichera le canal de caméra

en mode mono-canal sur l'écran de surveillance automatiquement.

*La E-map avec les alertes d'événement ne sera pas activée pour afficher

automatiquement si la différence de temps entre le temps de l'événement et la

dernière fois que l'utilisateur a utilisé la E-map (cliqué sur la fenêtre de la E-map) est

moins de 20 secondes. Dans ce cas, reportez-vous à l’arborescence de menu à

gauche pour trouver les caméras IP avec des icônes d'alertes/clignotants.120

Le type d'événement se produisant sur une caméra IP peut être identifié par l'icône

de la caméra sur un E-map.

Un objet en mouvement a été détecté

L'entrée d'alarme 1 de la caméra IP a été déclenchée

L'entrée d'alarme 2 de la caméra IP a été déclenchée

L'entrée d'alarme 3 de la caméra IP a été déclenchée

Un événement inconnu a été déclenché.121

5.3 Surveillance à distance à partir du client QVR de QNAP

1. Après avoir installé le client QVR de QNAP pour Windows, cliquez sur Démarrer

→ Tous les programmes → QNAP → QVR → Surveillance client pour ouvrir le

client QVR de QNAP pour Windows.

2. La fenêtre suivante s'affiche.

3. Saisissez l'adresse/le port IP, le nom d'utilisateur et le mot de passe pour vous

4. Toutes les fonctions de surveillance du client QVR de QNAP pour Windows sont

similaires à celles de l'interface basée sur un navigateur. Veuillez vous référer à

d'autres sections de ce chapitre.122

Chapter 6. Lire des fichiers vidéo

Utilisez Google Chrome, Mozilla Firefox, ou Microsoft Internet Explorer et le client

QVR de QNAP pour lire les fichiers enregistrés par le NVR.

1. Pour lire les fichiers d'enregistrement dans Internet Explorer, veuillez ajouter

l'adresse IP du NVR dans la liste des sites de confiance. Lorsque vous accédez au

NVR via Internet Explorer, vous serez invité à installer l'add-on ActiveX.

2. Pour lire les fichiers d'enregistrement dans Google Chrome, Mozilla Firefox ou le

client QVR de QNAP sur un PC Windows, veuillez visiter

http://www.qnapsecurity.com/download.asp pour télécharger et installer le

client QVR de QNAP pour Windows.

3. Pour lire les fichiers d'enregistrement sur un Mac, veuillez visiter

http://www.qnapsecurity.com/download.asp pour télécharger et installer le

client QVR de QNAP pour Mac.123

1. Cliquez sur le bouton de lecture sur la page de surveillance ou le bureau de

2. La page de lecture sera affichée. Vous pouvez rechercher et lire les fichiers

vidéo sur les serveurs du NVR. Pour revenir sur la page de surveillance, cliquez

sur . Pour aller à la page des paramètres de surveillance, cliquez sur

Remarque : Le droits d'accès en lecture aux caméras IP est requis pour visualiser et

lire les fichiers vidéo.124

Le tableau suivant explique les icônes affichées et leur signification sur la page de

Configurer les options telles que le mode de lecture, les

réglages pour les photos et le filigrane numérique

Mode multi-vues (jusqu'à mode 16 vues)

Contrôler toutes les vues : Contrôler les réglages de

lecture de toutes les fenêtres de lecture

Convertir les fichiers vidéo sur le NVR en fichiers AVI Sélectionnez le type de lecture vidéo (enregistrements

sur larme, des enregistrements normaux,

enregistrements de récupération, etc.)

Ouvrez les fichiers d'enregistrement

Mode de bande passante standard

Mode de bande passante limitée

Prendre une image de la vidéo

Audio (optionnel) : Pour activer/désactiver le support

Rechercher dans les fichiers enregistrés par IVA Images fisheye Dewarp :

Pour les caméras fisheye spécifiques (remarque 1) et les

modèles de caméras spécifiques avec des lentilles

panamorphiques (remarque 2), vous pouvez

activer/désactiver la fonction de dewarping. Après avoir

activé cette fonction, vous pouvez alors sélectionner le

type de montage, le mode de dewarping.

Intervalle de la dernière fois

Pour augmenter l'intervalle des échelles sur le plan

Pour réduire l'intervalle des échelles sur le plan

Prochain intervalle de temps125

Lecture divisée en durées moyennes

Zoom numérique : Pour activer/désactiver le zoom

numérique. Lorsque le zoom numérique est activé

( ), vous pouvez utiliser la molette de la souris pour

utiliser la fonction de zoom numérique.126

Barre de contrôle de la lecture et de la vitesse

Bouton de contrôle de la lecture : Jouer/pauser les

fichiers sélectionnés.

Le côté droit de la barre de

lecture est la lecture normale, et le côté gauche de la

barre de lecture est la lecture dans le sens inverse.

Lorsque vous déplacez le bouton de contrôle vers la

droite, la lecture se fera normalement. Lorsque vous

déplacez le bouton de contrôle vers la gauche, la lecture

se fera dans le sens inverse. Lorsque vous déplacez vers le

centre de la barre de lecture, cela fera une pause.127

6.1.1 Lire des fichiers vidéo à partir du NVR Suivez les étapes ci-dessous pour lire les fichiers vidéo sur les serveurs NVR distants.

1. Glissez-déposez la/les caméra(s) depuis le serveur/la liste des caméras vers

la/les fenêtre(s) de lecture respective(s) pour sélectionner le(s) canal/canaux

2. Sélectionnez la date de lecture à partir de . Vous pouvez examiner chaque

canal pour connaître la plage horaire pendant laquelle les fichiers sont

enregistrés pour chaque caméra IP. Les cellules bleues indiquent des fichiers

d'enregistrement réguliers et les cellules rouges indiquent des fichiers

d'enregistrement d'alarme. Si la période est vide, cela signifie qu'aucun fichier

n'est enregistré à ce moment-là.

3. Cliquez sur pour démarrer la lecture.

4. Spécifiez l'heure pour lire les fichiers enregistrés à ce moment-là.

5. Cliquez sur pour contrôler toutes les fenêtres de lecture pour lire les

fichiers enregistrés. Lorsque cette fonction est activée, les options de lecture

(lire, mettre en pause, stop, image précédente/suivante, fichier

précédent/suivant, réglage de vitesse) seront appliquées à toutes les fenêtres

1. En ce qui concerne certaines caméras fisheye : veuillez vous référer à la liste de

compatibilité des caméras ci-dessous

http://nvr.qnapsecurity.com/n/en/product_z_g_qvr/cat_intro.php?hf=old128

Après avoir activé la fonction, vous pouvez sélectionner le type de montage, y

compris le mur, le plafond et le plancher, puis sélectionner le mode Dewarping,

y compris Panoramique (Vue entière), Panoramique (Vue double), et Rectangle.

Remarque 1 : Si le Type de montage est mural, seuls Panorama (vue totale) et

Rectangle sont pris en charge en mode Dewarping.

Remarque 2 : Si le mode Dewarping est Rectangle, vous pouvez utiliser le

panneau de contrôle PTZ pour employer les fonctions PTZ, hors zoom

2. Appliqué pour des modèles de caméra spécifiques avec objectif panamorphique

Avant d'utiliser cette fonction, vous devez sélectionner l'option « Activer la prise

en charge panamorphique » sur la page de configuration de la caméra. Faites

un clic droit sur le canal et activez la fonction. Après cela, vous pouvez

sélectionner le Type de montage, entre mural, au plafond et au sol, puis le

Mode Dewarping, entre Mode périmètre, Mode quadruple et Mode PTZ.

Remarque 1 : Pour connaître les modèles de caméras qui peuvent être installées

avec un lentille panamorphique, veuillez visiter

http://www.qnapsecurity.com/faq_detail.asp?faq_id=718.

Remarque 2 : La fonction n'est disponible que lorsque la résolution du flux vidéo

est supérieure à 640x480 sur la page de surveillance.

Remarque 3 : Si le mode Dewarping est le mode PTZ, pour le canal, vous pouvez

utiliser le panneau de contrôle PTZ ou la souris (en cliquant sur et maintenant le

bouton gauche de la souris, et en déplaçant la souris ou en tournant la molette)

pour modifier les angles de visualisation ou zoomer/dézoomer sur l'écran. Si

le mode Dewarping est en Mode quadruple, les méthodes précédentes peuvent

aussi s'appliquer aux fonctions PTZ sur chaque écran divisé.129

6.1.2 Analyse intelligente de vidéo (IVA)

Le NVR prend en charge l'analyse intelligente de vidéo pour la recherche de données

Les fonctionnalités suivantes sont prises en charge :

 Détection de mouvement : Détecte les mouvements des objets dans la vidéo.

 Objet étranger : Détecte les nouveaux objets dans la vidéo.

 Objet manquant : Détecte les objets manquant dans la vidéo.

 Absence de mise au point : Détecte si la caméra n'est pas mise au point.

 Obstruction de la caméra : Détecte si la caméra IP est obstruée.

Pour utiliser cette fonction, suivez les étapes suivantes :

1. Ouvre la page de lecture. Sélectionnez un canal et cliquez sur .

Remarque : L'analyse intelligente de vidéo prend en charge la recherche vidéo

sur un seul canal de caméra IP.

2. Sélectionnez le type d'enregistrement, l'heure de démarrage et l'heure de fin

pour la recherche vidéo.130

3. Configurez les réglages IVA pour la recherche vidéo.

A. Sélectionnez le mode de détection : Détection de mouvement, Objet

étranger, Objet manquant, Absence de mise au point ou Obstruction de

caméra. De multiples options peuvent être sélectionnées.

B. Ajustez la sensibilité pour la détection d'objet.

C. Ajustez l'intervalle de temps pour la détection d'objets étrangers et

d'objets manquants. Si un objet étranger apparaît ou si un objet

manquant disparait pendant une durée supérieure à l'intervalle de temps,

le NVR enregistrera l'événement.131

Remarque : La barre de défilement de l'intervalle apparait seulement lorsque

'Objet étranger' ou 'Objet manquant' est sélectionné.

D. Définissez la zone de détection. Placez la souris en bordure de la zone

rouge et utilisez la souris pour définir la zone de détection. Cliquez sur

‘Sélectionner tout' pour mettre en surbrillance la zone entière.

E. Définissez la taille de l'objet pour la détection. Utilisez la souris pour faire

glisser la zone jaune afin de définir la taille d'objet minimale pour la

 Ignorer les objets dont la largeur ou la hauteur est inférieure à cette

valeur : Activez cette option pour ignorer tous les objets dont la taille

est inférieure à la zone jaune.

F. Activer/désactiver d'autres options pour la recherche vidéo.

 Mettre en pause lorsque trouvé : Activez cette option et la recherche

vidéo s'arrêtera lorsqu'un fichier vidéo correspondant au critère de

recherche est trouvé.

 Mettre en valeur la zone de détection : Les objets en mouvement

détectés dans la vidéo seront mis en valeur dans des encadrements

rouges ; les objets étrangers ou manquants seront mis en valeur dans

des encadrements jaunes ; la vidéo dont la mise au point est

manquante ou qui est occultée sera affichée en rouge transparent.

4. Cliquez sur ‘Rechercher’ pour démarrer la recherche de vidéo par IVA. Les132

résultats seront affichés.

 Double-cliquez sur une entrée dans la boîte de dialogue des résultats de

recherche pour lire la vidéo. Le lecteur lira la vidéo depuis 15 secondes avant

l'événement jusqu'à 15 secondes après l'événement.133

 Faites un clic droit sur une entrée dans la boîte de dialogue des résultats de

recherche pour exporter la vidéo (format AVI) et l'enregistrer sur l'ordinateur.

La vidéo exportée démarre 15 secondes avant l'événement et se termine 15

secondes après l'événement.134

6.1.3 Exporter des vidéos du NVR Pour convertir les fichiers vidéo sur le NVR et exporter le fichier, veuillez suivre les

1. Sélectionnez une caméra IP et cliquez sur pour ‘Convertir en fichier AVI'.

2. Sélectionnez le type d'enregistrement, l'heure de démarrage et l'heure de fin

pour exporter la vidéo.

A. Choisissez le type d'enregistrement.

B. Spécifiez la plage horaire. Spécifiez une plage horaire plus courte, sinon le

fichier vidéo sera trop grand et sa conversion nécessitera beaucoup de

3. Vous pouvez spécifier l’emplacement où le fichier doit être enregistré sur le PC

client ou sur le NVR.

4. Entrez le nom du fichier.

5. Vous pouvez modifier les options d'exportation.135

A. Choisissez la résolution d'exportation.

B. Sélectionnez si vous voulez garder le rapport d'aspect du fichier exporté ou

C. Sélectionnez le format de fichier (compression vidéo) du fichier exporté.

D. Vous pouvez choisir d'inclure l'horodatage et le nom du canal dans le

fichier exporté ou ajouter des commentaires (il aura un fichier txt

supplémentaire enregistré avec le même nom de fichier dans le même

6. Cliquez sur ‘OK’.

7. Tous les fichiers vidéo qui correspondent aux critères spécifiés seront convertis.136

6.1.4 Exporter des fichiers vidéo avec un filigrane numérique

Le NVR supporte les filigranes numériques pour protéger les vidéos et les photos

contre les modifications sans autorisation. Des filigranes numériques peuvent être

ajoutés aux vidéos et photos exportées sur la page de lecture. Le filigrane ne peut

être enlevé et ne peut être vérifié qu'avec le logiciel Watermark Proof de QNAP.

Pour utiliser le filigrane numérique sur la page de lecture, suivez les étapes

1. Ouvre la page de lecture.

2. Sélectionnez pour ajouter des filigranes numériques dans les photos ou

3. Cliquez sur ‘Convertir en fichier AVI’ (référez-vous au Chapitre 6.1.3).

Des filigranes numériques seront ajoutés aux photos et fichiers vidéo exportés.137

6.1.5 Activer l'enregistrement de fichiers vidéo

Veuillez suivre les étapes ci-dessous pour activer l'enregistrement de fichiers vidéo

dans la page de lecture.

1. Cliquez sur pour activer les fichiers AVI

2. Sélectionner les fichiers vidéo et démarrer la lecture138

6.1.6 Lecture divisée en durées moyennes

Cliquez sur pour désigner un canal pour la lecture divisée en durées

moyennes. Ceci peut être divisé pour les modes d'affichage 4 canaux ou 9 canaux.139

6.2 Lecture de fichiers vidéo dans le client QVR de QNAP

1. Cliquez sur Démarrer → Tous les programmes → QNAP → QVR Client →

Surveillance client pour ouvrir le client QVR de QNAP pour Windows.

2. La fenêtre suivante s'affiche.

3. Saisissez l'adresse/le port IP, le nom d'utilisateur et le mot de passe pour vous

4. Toutes les fonctions de lecture du client QVR de QNAP pour Windows sont

similaires à celles de l'interface basée sur un navigateur. Veuillez vous référer à

d'autres sections de ce chapitre.140

L'utilitaire Watermark Proof est installé automatiquement avec le client QVR de

QNAP pour Windows. Dans le menu Démarrer de Windows, sélectionnez 'Tous les

programmes' > ‘QNAP’ > ‘QVR Client’ pour trouver ‘Watermark Proof’.

Lancez Watermark Proof. La fenêtre suivante s'affiche.

Cliquez sur pour parcourir et trouver les fichiers. Plusieurs fichiers peuvent

être sélectionnés en même temps.

Cliquez sur pour cocher les fichiers et afficher le résultat de la vérification.

Lorsque 'Arrêter lorsque une erreur de filigrane est détecté' est sélectionné, le

processus de vérification s'arrête si un fichier modifié est détecté. Sinon, le

programme va continuer de vérifier tous les fichiers sélectionnés. Si un fichier141

vidéo a été modifié, ou n'a pas été exporté avec une filigrane numérique ou n'est pas

un fichier vidéo de NVR, le résultat de la vérification affiche 'Échec'.142

6.4 Accéder aux données enregistrées

Les données enregistrées sur le NVR sont accessibles en utilisant les services

 Pour accéder aux fichiers vidéo avec ces protocoles, entrez le nom d'utilisateur et

mot de passe avec le droit d'accès administrateur.

6.4.1 Microsoft Networking (SMB/CIFS)

Pour accéder aux fichiers vidéo avec le protocole SMB/CIFS dans le SE Windows.

 Exécutez \\NVR_IP dans le menu Démarrer de Windows. Par exemple, si

l'adresse IP de NAS est 10.11.19.27, entrez \\10.11.19.27.

6.4.2 Serveur FTP (FTP)

Pour accéder aux données enregistrées via FTP :

 Dans Google Chrome, Mozilla Firefox ou Microsoft Internet Explorer, entrez

ftp://nom d'utilisateur:mot de passe@NVRIP. Par exemple, entrez

ftp://admin:admin@172.17.26.154 si l'IP du NVR est 172.17.26.154.143

Remarque : Vous ne pouvez pas jouer les fichiers enregistrés avec un double clic ici.144

Chapter 7. Paramètres de surveillance

Pour ouvrir la page des paramètres de surveillance du NVR, connectez-vous en tant

qu’administrateur sur la page de surveillance et cliquez sur .

7.1 Paramètres de caméra

7.1.1 Aperçu de la caméra

Vous pouvez voir un aperçu de la caméra et davantage de renseignements, dont le

nom de la caméra, l'adresse IP, l'état de connexion, les paramètres d'enregistrement,

les jour enregistrés, la taille des fichiers enregistrés, l'espace disque disponible,

l'usage de l'unité centrale et la bande passante Internet.

7.1.2 Configuration de la caméra

Vous pouvez ajouter/modifier la configuration d'une caméra, modifier les paramètres

d'enregistrement et les paramètres d'enregistrement programmé.145146

Suivez ces étapes pour ajouter une nouvelle caméra.

1. Cliquez sur pour ajouter une caméra.

2. 'Chercher automatiquement les caméra(s)' est activé par défaut.

Vous pouvez choisir le type de recherche : UDP/UPnP ou ONVIF.147

3. Vous pouvez également annuler cette recherche et ajouter manuellement la

Sélectionnez la marque de la caméra, le modèle, le nom, l'adresse IP ou le nom

de domaine de la caméra et le nom d'utilisateur et le mot de passe pour vous

connecter à la caméra. Et sélectionnez si vous voulez activer ou non

Le NVR fournit une interface pour les utilisateurs pour entrer la commande CGI JPEG des caméras IP afin de recevoir les données de streaming vidéo et audio à

partir des caméras IP pour vérifier, enregistrer et jouer la vidéo des caméras IP

sur le NVR. Veuillez vous référer à la Remarque 1 pour plus d'informations.

4. Cliquez sur 'Suivant' pour les paramètres d'enregistrement.148

Réglez la compression vidéo, la résolution d'enregistrement, la vitesse d'image

et la qualité. Vous pouvez activer l'enregistrement audio, l'enregistrement

manuel, la rétention des données enregistrées, le filigrane numérique en temps

réel et les paramètres de prise auto. Pour de plus amples informations sur les

caméras qui prennent en charge “Multiples flux définis par l'utilisateur” et

“Enregistrement intelligent”, veuillez consulter la liste décrite dans cette section.

A. Compression vidéo : Choisissez le format de compression vidéo pour

B. Résolution : Sélectionnez la résolution d’enregistrement.

C. Vitesse d'image : Réglez la vitesse d’image pour l’enregistrement. Veuillez

noter que la vitesse d'image de la caméra IP peut dépendre du trafic du

D. Qualité : Sélectionnez la qualité d'image pour l'enregistrement. Plus

d'espace disque est nécessaire pour enregistrer à une qualité

d'enregistrement plus haute.

E. Enregistrement audio (optionnel) : Pour activer l'enregistrement audio,

cliquez sur "Activer l'enregistrement audio sur cette caméra".

F. Activer le support panamorphique : Pour les modèles de caméras

spécifiques avec une lentille panamorphique, vous pouvez activer cette

Remarque : Pour connaître les modèles de caméras qui peuvent être

installées avec un lentille panamorphique, veuillez visiter

http://www.qnapsecurity.com/faq_detail.asp?faq_id=718.

G. Enregistrement manuel : Pour pouvoir activer et désactiver manuellement149

la fonction d’enregistrement manuel depuis la page de surveillance, activer

H. Filigrane numérique en temps réel : Activez cette option pour ajouter un

filigrane numérique aux fichiers vidéo lorsqu'ils sont enregistrés sur le NVR.

Utilisez l'utilitaire de filigrane numérique pour vérifier que les fichiers vidéo

n'ont pas été modifiés de façon nuisible.

I. Activer la rétention des données enregistrées : Activez cette option et

spécifiez le nombre minimum de jours pour garder les données

enregistrées. Veuillz noter que le nombre de jours entré ici doit être

inférieur au nombre de jours maximum pour garder tous les

enregistrements, configuré dans ‘Paramètres du système’ > ‘Paramètres

J. Activer la prise auto : Sélectionnez cette option et les réglages s'afficheront.

Vous pouvez configurer un maximum de 15 programmes pour prendre

automatiquement des photos, ou configurer le NVR pour prendre des

photos (max 60) toutes les heures. Les images d'écran sont enregistrées

dans le dossier partagé du NVR par défaut. Spécifiez un serveur distant si

vous voulez enregistrer les fichiers dessus. L'accès lecture/écriture au

serveur distant est nécessaire.

K. Enregistrement de bord : Lorsque Enregistrement de bords est activé sur le

VioStor NVR, la caméra peut enregistrer les fichiers d'enregistrement sur le

stockage local (comme une carte SD), même lorsque la connexion au NVR

devient subitement indisponible. Une fois la connexion rétablie, le NVR

vérifiera ses fichiers d'enregistrement et comparera le calendrier

d'enregistrement défini par les utilisateurs. Si le NVR détecte que les150

fichiers d'enregistrement sont manquants, il demandera à la caméra de

télécharger la partie manquante.

5. Cliquez sur 'Suivant' pour les paramètres de programme.

Cliquez et faites glisser sur le tableau de planification pour activer

l'enregistrement programmé pour cette période de temps. Cliquez et

faites glisser sur le tableau de planning pour désactiver l'enregistrement

programmé pour cette période de temps.

1. Le démarrage et l’arrêt de l’enregistrement manuel n’affectera pas les tâches

programmées ou d’enregistrement d’alarmes. Il s’agit de processus

2. Quand vous appliquez les modifications, l’opération d'enregistrement s'arrêtera

pendant un moment (maximum 1 minute) et puis redémarrera.

3. Les réglages du dossier de capture sont les réglages généraux qui sont appliqués

Vous pouvez cliquer sur pour modifier les paramètres de la caméra.151

Cliquez sur Appliquer pour appliquer les paramètres.

4. Tous les paramètres ne seront appliqués qu’après avoir cliqué sur 'Appliquer'.

Quand vous appliquez des modifications, l’opération d'enregistrement s'arrêtera

pendant un moment (maximum 1 minute) et puis redémarrera.

Ajouter un support de caméra IP générique avec une commande CGI Suivez les étapes ci-dessous pour configurer la caméra IP :

1. Sélectionnez 'Modèle générique' pour la marque de la caméra.

2. Sélectionnez 'JPEG générique' pour le modèle de la caméra.

3. Entrez le chemin CGI de la caméra IP dans le champ 'URL HTTP'.

4. Entrez le nom de la caméra ou l'adresse IP de la caméra.

5. Entrez le nom d'utilisateur et le mot de passe pour la caméra IP.

6. Choisissez d'activer ou non l'enregistrement.

Remarque : Le NVR prend uniquement en charge l'interface de commande CGI JPEG, mais ne garantit pas la compatibilité avec toutes les marques de caméras

Multi-flux définis par l'utilisateur

Avant, les utilisateurs des systèmes de surveillance numériques été obligés de faire

un compromis entre la qualité vidéo du flux des caméras et la bande passante

requise. Le flux d'une caméra était utilisé à la fois pour la visualisation en direct et

pour l'enregistrement, et plus de bande passante était nécessaire si le flux d'une

caméra de haute qualité avait été sélectionné. Heureusement, avec l'introduction de

la technologie multi-flux, les utilisateurs peuvent désormais choisir le flux principal

pour l'enregistrement des fichiers et le flux secondaire pour la visualisation en direct.

La technologie multi-flux était déjà été prise en charge par le VioStor NVR avant le

firmware v4.1.0. Cependant, les propriétés de flux telles que la résolution, la vitesse

des images et le mécanisme de compression ne pouvaient pas être modifiées par les

La fonction multi-flux dans le firmware v4.1.0 a été améliorée. Les utilisateurs

peuvent configurer les propriétés de flux après avoir sélectionné "Défini par

l'utilisateur" dans la liste déroulante sur l'interface de l'utilisateur, et les utilisateurs

peuvent choisir les flux en fonction de leurs besoins.

Veuillez noter que dans le Profil multi-flux, la valeur par défaut est "Configuré par le

Enregistrement intelligent

Enregistrement intelligent est une fonctionnalité puissante dans le domaine de la

surveillance numérique car des vidéos de haute qualité sont enregistrées lors d'un

événement inattendu, et le flux de faible qualité de la caméra est utilisé pour

l'enregistrement régulier. Cela est extrêmement pratique, car plus de détails sur un

événement peuvent être révélées à partir du flux de caméra haute définition

enregistré lors d'un événement, et moins d'espace de stockage est utilisé comparé à

lorsque le flux de caméra de haute qualité est utilisé pour l'enregistrement en

Le NVR VioStor prend en charge deux modes d'enregistrement : Mode

d'enregistrement en continu et mode d'enregistrement Intelligent ; ils sont décrits

 Mode d’enregistrement en continu : Le même flux de caméra est utilisé à la fois

pour l'enregistrement normal et l'enregistrement d'alarme. Pour utiliser cette

fonction, veuillez sélectionner un flux de caméra dans la liste des flux.

 Mode d'enregistrement Intelligent : Différents flux de caméra sont utilisés pour

l'enregistrement normal et l'enregistrement d'alarme. Pour utiliser cette

fonction, veuillez sélectionner un flux de caméra pour l'enregistrement normal

et un autre pour l'enregistrement d'alarme.155

Puisque des nouvelles caméras prenant en change l'Enregistrement Intelligent sont

ajoutées tout le temps, veuillez consulter fréquemment notre liste de compatibilité

des caméras pour la sélection de la caméra.

Comment configurer l'Enregistrement intelligent ?

1. Allez dans "Configuration de la caméra" pour ajouter une caméra qui prend en

charge les flux définis par l'utilisateur.

2. Cliquez sur 'Suivant' pour les paramètres d'enregistrement.

3. Sélectionnez "Défini par l'utilisateur" dans la liste déroulante "Profil multi-flux".

4. Sélectionnez "Enregistrement Intelligent" dans la liste déroulante "Mode

5. Sélectionnez les flux de caméras pour les modes d'enregistrement.

6. Sélectionnez un flux de caméra dans la liste déroulante "Enregistrement

7. Sélectionnez un flux de caméra différent dans la liste déroulante

"Enregistrement d'alarme".156

Veuillez noter : Enregistrement programmé et Enregistrement d'alarme doivent être

Limitations et restrictions :

1. Un flux de caméra ne peut être sélectionné que pour Enregistrement normal ou

Enregistrement d'alarme.

2. Le nombre de flux pris en charge et les propriétés de flux (telles que le codec, la

résolution, la vitesse des images et la qualité) varient en fonction du modèles

des caméra, et la valeur d'une propriété peut ne pas être disponible lorsque

d'autres propriétés sont modifiées. Par exemple : si H.264 ou Pleine HD est

sélectionné comme réglage de compression vidéo pour le flux 1, les utilisateurs

ne pourront choisir qu'entre M-JPEG et VGA pour le flux 2. Cela est une

limitation de la caméra.

3. Veuillez vous référer à la liste de compatibilité des caméras pour les modèles de

caméras prises en charge.

4. Parce que plus de bande passante est nécessaire pour l'Enregistrement

intelligent, veuillez estimer votre utilisation de bande passante avant d'utiliser

cette fonction. Exemple avec Vivotek IP8132 : ce modèle offre trois flux. Le flux

1 utilise 663K bps, le flux 2 utilise 1000K bps et le flux 3 utilise 3000K bps

(veuillez vous référer à la Calculatrice de transmission vidéo de Vivotek pour

plus de détails.) La bande passante totale requise est 4663K bps (663K + 1000K +

3000K). Si 30 caméras Vivotek IP8132 caméras sont connectées à un NVR pour

la visualisation en direct et que Enregistrement Intelligent est utilisé, au moins157

133930K bps de bande passante sera nécessaire.158

Enregistrement de bord

Comment configurer Enregistrement de bords ?

1. Allez à la page de réglage des paramètres de la caméra.

Avant d'ajouter cette caméra au NVR, veuillez vous assurer que l'heure de la

caméra est synchronisée avec celle du NVR.

Le NVR appliquera les paramètres du profil de bord à la caméra AXIS

Le réglage du codec des vidéos récupérées de Enregistrement de bord est fixé

Après avoir activé Enregistrement de bords, veuillez vérifier si l'appareil

enregistre les vidéos. Si non, veuillez activer "Enregistrement en continu" et

assurez-vous que la carte SD n'est pas endommagée ou pleine.

Après avoir activé Enregistrements de bords, assurez-vous aussi que

"Paramètres d'enregistrement" a été activé sur la page de la caméra et

sélectionnez “NVRedgeProfile” comme profil de flux.160

Veuillez configurer le paramètre "Supprimer les enregistrements plus anciens

que" pour la carte SD.

2. Allez à la page de réglage des paramètres de la caméra.

Veuillez activer Enregistrement des bords.

3. Allez dans “Paramètres de surveillance” >“Gestion de récupération" pour

configurer le planning de récupération, et vérifier l'état de la récupération et

l'état des tentatives d'enregistrement des bords.

Modèles concernés : AXIS P1343, P1344, P3343, P5534, M5013, Q1602

Limitations et restrictions :

1. La fonction audio de la caméra n’est pas prise en charge par Enregistrement de

2. L'heure de la caméra doit être synchronisée avec l'heure du NVR pour utiliser161

3. Veuillez vous référer au manuel d'utilisation de la caméra pour terminer les

réglages sur la page de la caméra.

4. Les modifications de la configuration de Enregistrement de bords ne sont pas

prises en charge sur l'affichage local

5. Assurez-vous que la carte SD peut fonctionner correctement et qu'elle est

formatée au format VFAT et non EXT4.

6. Le réglage du codec des vidéos récupérées de Enregistrement de bord est fixé

7. Enregistrement de bord vérifie et récupère uniquement les fichiers

d'enregistrement dans la période prévue.

8. Veuillez vous référer à la liste de compatibilité des caméras pour la sélection de

http://www.qnapsecurity.com/pro_compatibility_camera.asp162

7.1.3 Gestion des événements

Le NVR fournit un 'Mode traditionnel' et un 'Mode avancé' pour la gestion des

événements. Sélectionnez 'Mode traditionnel' pour utiliser les paramètres

d'alarme standard pour répondre aux événements d'alarme. Pour utiliser la gestion

avancée des événements, sélectionnez le 'Mode avancé'.

1. Paramètres d'alarme

Sélectionnez un canal (caméra IP/serveur vidéo) dans la liste et configurez les

paramètres d'alarme. L'enregistrement vidéo sera activé lorsque l'entrée

d'alarme du canal sélectionné est activée ou lorsqu'un objet bougeant est

Lorsque l'option 'Activer enregistrement d'alarme seulement par calendrier

sélectionné' est activée, l'enregistrement d'alarme sera activé seulement si

l'entrée d'alarme est activée ou lorsqu'un objet bougeant est détecté lors du

calendrier. Pour appliquer les mêmes réglages à tous les canaux de la liste,

cliquez sur 'Appliquer à toutes les caméras'.

 Tous les réglages seront utilisés immédiatement après avoir cliqué sur

'Appliquer'. Quand vous appliquez les modifications, l’opération

d'enregistrement s'arrêtera pendant un moment (maximum 1 minute) et puis

 Pour éviter le blocage par le pare-feu, les caméras IP ou les serveurs vidéo

configurés pour l'enregistrement d'alarme doivent être situés sur le même

sous-réseau que le NVR.163

 Pour passer du mode traditionnel au mode avancé, sélectionnez 'Mode avancé'

et cliquez sur 'Aller à la page des paramètres'.164

2. Paramètres SMSC Vous pouvez configurer les paramètres du serveur SMSC pour envoyer des

messages SMS aux numéros de téléphone spécifiés à partir du NVR. Le

fournisseur de service SMS par défaut est Clickatell. Vous pouvez ajouter votre

propre fournisseur de service SMS en sélectionnant "Ajouter un fournisseur de

SMS" dans le menu déroulant.

Lorsque vous sélectionnez « Ajouter un fournisseur de service SMS », vous

devez entrer le nom du fournisseur de SMS et le texte de l'URL modèle.

Remarque : Vous ne pourrez pas recevoir correctement l’alerte SMS si le texte de

l’URL modèle entré ne suit pas le format de votre fournisseur de service SMS.165

Le mode avancé contient les sections événement et action. Définissez l'action à

faire pour chaque événement déclenché sur les caméras IP ou les serveurs vidéos

Pour configurer la gestion d'événement avancée avec le 'Mode avancé', sélectionnez

un type d'événement dans la liste d'événements à gauche et configurez les actions à

 Cliquez sur 'Appliquer' pour appliquer les paramètres ou 'Quitter' pour quitter la

page des paramètres. Si le 'Mode avancé' est sélectionné sur la page

'Paramètres d'alarme', les paramètres avancés seront appliquées après le

redémarrage du NVR même si vous avez choisi de quitter la page des paramètres.

Les réglages seront annulés si le 'Mode traditionnel' est sélectionné après avoir

quitté le 'Mode avancé'.

 Pour éviter le blocage par le pare-feu, les caméras IP ou les serveurs vidéo

configurés pour l'enregistrement d'alarme doivent être situés sur le même

sous-réseau que le NVR.

 Pour passer du mode avancé au mode traditionnel, sélectionnez 'Mode

traditionnel' et cliquez sur 'Appliquer'.

Les événements pris en charge par le NVR sont classés comme des événements de

caméra (détection de mouvement, entrée d'alarme, déconnexion de caméra), des

événements de NVR (échec d'enregistrement), et des événements externes

(événements définis par l'utilisateur).

Remarque : Les événements de la caméra disponibles dépendent des fonctionnalités

prises en charge par les caméras IP ou les serveurs vidéo.166

Pour éditer un événement. Ce bouton ne peut pas être utilisé

pour éditer la déconnexion d'une caméra.

Ajouter un événement externe. Ce bouton n'est pas applicable

aux événements de caméra et les événements de NVR.

Supprimer un événement externe. Ce bouton n'est pas

applicable aux événements de caméra et les événements de NVR.

Le NVR prend en charge les types d'événements suivants : Avant de spécifier les

paramètres d'action, sélectionnez les événements à gérer et configurez les

1. Détection de mouvement

Cette option permet au NVR de déclencher une action lorsque un objet en

mouvement est détecté par la caméra IP ou le serveur vidéo. Sélectionnez

'Événement de caméra' dans la 'Liste des événements'. Trouvez le canal et

cliquez sur 'Détection de mouvement'. Ensuite, cliquez sur le bouton d'édition,

activez cette option, configurez les paramètres, puis cliquez sur 'Appliquer'.

Réglez le planning pour définir la période active des paramètres d'alarme et

pour définir l'action à droite (discuté dans les sections suivantes).167

Cette option permet au NVR de déclencher une action lorsque l'entrée d'alarme

de la caméra IP ou du serveur vidéo est déclenchée. Sélectionnez 'Événement

de caméra' dans la 'Liste des événements'. Trouvez le canal qui prend en

charge l'entrée d'alarme et cliquez sur 'Entrée d'alarme'. Ensuite, cliquez sur le

bouton d'édition, activez cette option, configurez les paramètres, puis cliquez

sur 'Appliquer'. Réglez le planning pour définir la période active des

paramètres d'alarme. Après cela, veuillez définir l'action à droite (discuté dans

les sections suivantes).

3. Événement d'alarme

L'entrée d'alarme et les paramètres de détection de mouvement de certaines

caméras IP ou serveurs vidéos peuvent être combinés et appelés 'Événement

d'alarme' dans la Liste des événements. Modifiez les paramètres d'événement

et définissez l'action à droite (discuté dans les sections suivantes).

4. Échec de connexion

Cette option permet au NVR de déclencher une action lorsque une caméra IP ou168

le serveur vidéo est déconnecté. Sélectionnez 'Événement de caméra' dans la

'Liste des événements'. Trouvez le canal et cliquez sur 'Échec de connexion'.

Après cela, veuillez définir l'action à droite (discuté dans les sections suivantes).

5. Panne d'enregistrement (Événement de NVR)

Cette option permet au NVR de déclencher une action quand l'enregistrement

vidéo de la caméra IP ou du serveur vidéo a échoué, à cause de disque dur

défectueux, de mauvais blocs, d'une panne du système de fichiers, etc.

Sélectionnez 'Événement de NVR' dans la 'Liste des événements'. Cliquez sur

‘Échec d'enregistrement’. Puis veuillez définir l'action à droite (discuté dans les

sections suivantes).

6. Événement externe (événements définis par l'utilisateur)

Pour créer un événement défini automatiquement sur le NVR, sélectionnez

'Événement défini par l'utilisateur' dans 'Événement externe' dans la 'Liste des

événements'. Puis cliquez sur le bouton +. Entrez le nom de l'événement,

par exemple, 'porte'.

Après avoir créé un événement, cliquez sur le nom de l'événement et définissez

l'action à droite (discuté dans les sections suivantes). Après avoir configuré les

paramètres d'action, entrez la commande CGI (y compris le nom de l'événement

défini automatiquement) dans le navigateur Web pour déclencher l'action à

tout moment. Le format de la commande CGI est :

http://NVRIP/cgi-bin/logical_input.cgi?name=event-name. Par exemple,

http://10.8.12.12:80/cgi-bin/logical_input.cgi?name=door

Paramètres de planning d'événement :

Lors de l'édition d'un événement (sauf la déconnexion d'une caméra, les événements

de NVR et les événements extérieurs), cliquez sur 'Définir le planning' pour définir

quand les paramètres de l'alarme seront actifs.169

Pour créer un nouveau planning, sélectionnez 'Nouveau' et entrez un nom de

planning. Le planning prend en charge un maximum de 25 caractères (caractères à

deux octets, les espaces et les symboles sont permis). Sélectionnez le jour et

l'heure où les paramètres d'alarme doivent être actifs. Cliquez sur + pour ajouter

un planning ; ou - pour supprimer un planning. Jusqu'à 6 paramètres peuvent être

définis pour chaque planning.

Les réglages seront affichés sur le tableau graphique. Cliquez sur ‘Appliquer’ pour

enregistrer les réglages. Pour utiliser le même planning pour tous les événements,

cliquez sur 'Appliquer à tous les événements'. Choisissez entre utiliser le planning

par défaut ou un planning créé précédemment dans la liste. Les paramètres

d'alarme par défaut sont actifs toute la journée, tous les jours.170

Le NVR supporte différentes actions qui peuvent être activées lorsque les

événements sélectionnés sont déclenchés sur les caméras IP ou les serveurs vidéo.

Les actions comprennent l'enregistrement vidéo, l'alerte par email, l'alerte par SMS,

la sonnerie, le contrôle de la caméra PTZ, la sortie d'alarme et la sortie logique.

Modifier une action :

Sélectionnez un événement à gauche. Toutes les actions définies

pour cet événement seront affichées. Cochez la case devant le nom

de l'action à modifier. Puis cliquez sur ce bouton sur la colonne

'Action' pour modifier les paramètres d'action.

Ajouter une action :

Après la configuration d'un événement à gauche, cliquez sur 'Ajouter'

pour créer une action pour répondre à l'événement. Cliquez sur

‘Appliquer’ pour enregistrer les réglages.

Supprimer une action :

Sélectionnez un événement à gauche. Toutes les actions définies

pour cet événement seront affichées. Cochez la case devant le nom

de l'action à supprimer et cliquez sur 'Supprimer'. De multiples

options peuvent être supprimées.

Remarque : Veuillez vous assurer que l'action dans les paramètres de l'événement a

été activée ; sinon l'action ne sera pas exécutée.

Sélectionnez les canaux (caméras IP ou serveurs vidéo) qui vont commencer

l'enregistrement lorsqu'un événement se produit. Les options suivantes sont171

A. Entrez le temps (en secondes) après lequel l'enregistrement doit être

exécuté après que l'événement a été déclenché.

B. Démarrer l'enregistrement quand l'événement commence et arrête

l'enregistrement lorsque l'événement se finit.

L'option (ii) est applicable seulement à des événements de durée. Un

événement de durée est un événement ayant un temps de début et de fin

et qui dure pendant une période de temps définie. Cela ne comprend pas

les événements connectés aux changements d'état, comme une

déconnexion de la caméra ou l'échec d'enregistrement du NVR.

Si l'action est déclenchée par un événement de durée et que les deux

paramètres (i, ii) sont activés, le NVR va exécuter le deuxième paramètre (ii)

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre

d'action qui a déjà été configuré avant.

2. Contrôle de la caméra

Configure la caméra PTZ pour s'ajuster à la position prédéfinie pour la

surveillance ou l'action selon l'URL HTTP entré quand un événement est

déclenché. Sélectionnez une position prédéfinie dans le menu déroulant ou

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre d'action

qui a déjà été configuré avant.

Remarque : Les noms prédéfinis apparaissent seulement lorsque les paramètres

prédéfinis des caméras PTZ ont été configurés.172

Sélectionnez pour activer le dispositif d'alarme connecté à la caméra IP quand

un événement est déclenché. Les options suivantes sont disponibles :

A. Entrez le nombre de seconde(s) que le dispositif d'alarme doit être actif

lorsque l'événement est déclenché.

B. Activer le dispositif d'alarme au démarrage de l'événement et arrêter le

dispositif d'alarme lorsque l'événement se finit.

L'option (ii) est applicable pour des événements de durée seulement. Un

événement de durée est un événement ayant un temps de début et de fin

et qui dure pendant une période de temps définie. Cela ne comprend pas

les événements connectés à un changement d'état, comme une

déconnexion de la caméra ou l'échec d'enregistrement du NVR.

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre

d'action qui a déjà été configuré avant.

Pour recevoir une alerte instantanée par e-mail quand un événement est

déclenché, entrez les paramètres SMTP. Plusieurs adresses e-mail peuvent

être entrées comme les destinataires. Des images de multiples canaux

(caméras IP/serveurs vidéo) peuvent être attachés à des e-mails d'alerte.173

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre d'action

qui a déjà été configuré avant.

5. SMS Pour permettre à l'administrateur du système d'envoyer une alerte par SMS

instantané quand un événement est déclenché, entrez les paramètres du

serveur SMS. Le fournisseur de service SMS par défaut est Clickatell. Pour

ajouter d'autres fournisseurs de services SMS, cliquez sur 'Ajouter' et entrez le

nom du fournisseur et le modèle d'URL.

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre d'action

qui a déjà été configuré avant.

Remarque : Suivez toujours le standard du fournisseur de service SMS pour

recevoir correctement les SMS.

Activer la sonnerie quand un événement est déclenché. Les options suivantes

sont aussi disponibles :

A. Entrez le temps (en secondes) de durée de la sonnerie lorsqu'un

événement a été déclenché.

B. Faire retentir l'alarme au démarrage de l'événement et arrêter l'alarme

lorsque l'événement se finit.174

L'option (ii) est applicable pour des événements de durée seulement. Un

événement de durée est un événement ayant un temps de début et de fin

et qui dure pendant une période de temps définie. Cela ne comprend pas

les événements connectés à un changement d'état, comme une

déconnexion de la caméra ou l'échec d'enregistrement du NVR.

Si l'action est déclenchée par un événement de durée et que les deux

paramètres (i, ii) sont activés, le NVR va exécuter le deuxième paramètre (ii)

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre

d'action qui a déjà été configuré avant.

7. Action définie par l'utilisateur

Ajoute une action définie automatiquement quand un événement est déclenché.

Entrez le compte et mot de passe, l'adresse IP, le port et l'URL HTTP des autres

dispositifs de surveillance pour gérer les dispositifs tels que les dispositifs de

protection contre l'incendie, de commande de puissance, et le contrôle de la

Cliquez sur 'Sélectionner dans la liste' pour sélectionner un paramètre d'action

qui a déjà été configuré avant.175

7.2 Paramètres du système

7.2.1 Paramètres avancés

Vous pouvez configurer les paramètres d’enregistrement avancés dans cette section.

 Période maximale de chaque fichier d'enregistrement

Spécifiez la longueur maximale de chaque fichier d'enregistrement (maximum

 Lorsque la capacité de stockage disponible est inférieur à …%

Spécifiez si le NVR doit écraser les enregistrements les plus anciens ou arrêter

l'enregistrement lorsque la capacité de stockage disponible est inférieur au

pourcentage déterminé de la capacité totale de stockage.

 Nombre maximum de jours pour garder tous les fichiers d'enregistrement ...

Entrez le nombre de jours que le NVR doit garder les fichiers d'enregistrement.

Assurez-vous que la capacité de stockage est suffisante pour enregistrer les

données pour le nombre de jours de calendrier spécifié. Lorsque les données

enregistrées atteignent la date d’expiration, tous les fichiers vidéo expirés sont

supprimés. Si vous choisissez par exemple de configurer le NVR pour

supprimer les données d’enregistrement après 7 jours, le 8ème jour, les fichiers

enregistrés le premier jour de chaque caméra seront supprimés de manière à ce

que le NVR puisse commencer à sauvegarder les données du 8ème jour.

 Nombre de jour(s) pour garder les fichiers enregistrés d'alarme … jour(s)176

Indique le nombre de jours pendant lesquels les enregistrements par alarme

 Enregistrement pré-/ post-alarme

 Commencer l’enregistrement vidéo …seconde(s) avant l’événement : Entrez

le nombre de secondes précédant l’événement et avant lequel

commencera l’enregistrement.

 Arrêter l’enregistrement vidéo …seconde(s) après la fin de l’événement :

Entrez le nombre de secondes suivant l’événement et après lequel

s’arrêtera l’enregistrement.

La durée maximale pour ce réglage est de 300 secondes (soit 5 minutes).

Pour permettre l'accès d'invité à l'écran de contrôle du NVR par affichage local,

sélectionnez 'Activer l'accès anonyme'.

Vous pouvez régler la période d’inactivité pour déconnecter les utilisateurs de la

page de configuration du NVR lorsque la durée d’inactivité est atteinte.

Remarque : La délai d'attente de déconnexion ne s'applique pas à la surveillance, la

lecture, le mode avancé, la configuration de l'appareil, la mise à jour du système, la

réplication à distance, et les journaux et les pages de statistiques.

 Détection d'intrusion réseau

Le système alertera les utilisateurs lorsque d’éventuelles attaques provenant du

réseau sont détectées et fournira des recommandations pour les actions à faire.

 Nombre maximum de connexions simultanées (http)

Vous pouvez définir le nombre maximal de sessions d'utilisateur http

simultanées (maximum : 32.)

Remarque : Tous les réglages seront utilisés immédiatement après avoir cliqué sur

'Appliquer'. Quand vous appliquez les modifications, l’enregistrement s'arrêtera

(pendant jusqu'à une minute) puis redémarrera.177

7.2.2 Paramètres de privilège

Vous pouvez vérifier les droits de gestion de caméra pour tous les utilisateurs. Vous

pouvez aussi modifier le droit d’accès de surveillance, de lecture, de contrôle PTZ et

l'audio pour un utilisateur général. Si vous souhaitez ajouter un utilisateur, veuillez

aller dans [Panneau de configuration] -> [Paramètres de privilège] -> [Utilisateurs].178

7.2.3 Gestion des protocoles

RTP (Real-time Transfer Protocol - Protocole de transfert en temps réel) est un format

standard de paquets pour fournir les données audio et vidéo des caméras IP sur

Internet en temps réel. Le transfert des données en temps réel est surveillé et

contrôlé par RTP (également RTCP). Le réglage par défaut est 6100–6299. Si les

caméras IP utilisent des ports RTP différents, activez 'Spécifier la plage de ports RTP'

et spécifier les numéros de port désirés.

Remarque : Assurez-vous que les ports ont été ouverts sur le routeur ou le pare-feu

pour assurer la surveillance et l'enregistrement sont normaux.179

7.3 Journaux de surveillance

Cette page affiche les journaux de surveillance telles que pour la connexion de la

caméra, la détection de mouvement, et les échecs d'authentification de la caméra.

Remarque : Les journaux ne sont disponibles qu’en Anglais.

7.3.1 Journaux de surveillance180

7.4 Gestion de récupération

Cette page est pour la fonctionnalité Enregistrement de bord. Vous pouvez modifier

le planning de récupération, surveiller l'état de la récupération et l'état

d'enregistrement de bord.

1. Planning de récupération : Planning pour la récupération des données

enregistrées. Disponible lorsque l'enregistrement de bord est utilisé.

Vous pouvez surveiller l'état de récupération dans cet onglet.

Cliquez sur et pour faire glisser le calendrier de récupération modifié.

2. État de récupération : État pour la récupération des données enregistrées.

Disponible lorsque l'enregistrement de bord est utilisé.

Vous pouvez surveiller l'état de récupération dans cet onglet.181

3. État de l'enregistrement de bord : État de l'enregistrement de bord

Vous pouvez vérifier la synchronisation entre le NVR et les caméras, l'état

des caméras configurées pour l'enregistrement de bord, et les détails des

fichiers d'enregistrement stockées sur la carte SD de la caméra.182

7.5 Gestion de licence

Le NVR VioStor propose divers licences de canaux en fonction de différents modèles.

Après l'achat d'une licence, vous pouvez ajouter des canaux d'enregistrement

Vous pouvez cliquer sur "Installer la licence" pour commencer l'installation de la

licence pour le NVR.

7.5.1 Activation de licence

Étape 1. Si votre NVR VioStor est connecté à Internet, choisissez "Activation en

Étape 2. Entrez la clé d’autorisation du produit (PAK) pour activer la licence.

Étape 3. La licence a été activée. Cliquez sur le bouton [TERMINER] pour fermer la

Étape 4. La licence de caméra supplémentaire sera affichée dans la liste de gestion de

licences après activation de la licence.

Activation hors ligne

Étape 1. Si le NVR VioStor est protégé par un pare-feu ou ne dispose pas de

connexion à Internet, choisissez "Activation hors ligne".185

Étape 2. Copiez l’UDI du système et allez sur la boutique en ligne pour l’activation

Étape 3. Connectez-vous à la boutique de licence avec votre compte enregistré.186

Étape 4. Sur la page d’activation hors ligne, remplissez les colonnes UDI et PAK, puis

cliquez sur le bouton [Activer].

Étape 5. Vous recevrez un e-mail avec le fichier de permission en pièce jointe une fois

l’activation hors ligne effectuée.187

Étape 6. Vérifiez l’e-mail et téléchargez le fichier de permission. Le fichier de

permission ne peut être utilisé que sur le NVR VioStor avec l’UDI que vous avez

spécifié. Ne décompressez pas le fichier de permission.

Étape 7. Veuillez revenir à la page d’activation hors ligne de votre NVR VioStor. Vous

devez importer le fichier de permission pour activer la licence.

Étape 8. La licence a été activée.188189

7.5.2 Désactivation de licence

Veuillez sélectionner le bouton « Désactiver la licence » pour démarrer le processus

de désactivation de licence. Si votre NVR VioStor est connecté à l'Internet, choisissez

« Désactivation en ligne ». Autrement, veuillez sélectionner « Désactivation hors

Désactivation en ligne

Étape 1 : Si vous appuyez sur le bouton « Désactiver la licence », vous serez invité à

confirmer si vous voulez vraiment désactiver la licence.190

Étape 2 : Veuillez sélectionner « Désactivation en ligne ».

Étape 3 : Le système vous demandera de confirmer que vous voulez vraiment supprimer la licence. Si

vous êtes sûr de vouloir désactiver la licence, cochez « Oui, je veux supprimer la licence du système ».

Étape 4 : La licence a été désactivée. Cliquez sur le bouton [TERMINER] pour fermer la fenêtre.191

Étape 4 : Et maintenant vous verrez que l'état de la licence a été changé à « Désactivé ».

Remarque : Si vous voulez transférer la licence avec un autre NVR VioStor, veuillez télécharger le «

Ticket de désactivation » à partir de l'icône “” (dans la colonne « Action »). Puis contactez le support

de QNAP pour de l'aide.

Désactivation hors ligne192

Étape 1 : Si vous appuyez sur le bouton « Désactiver la licence », vous serez invité à confirmer si vous

voulez vraiment désactiver la licence.

Étape 2 : Veuillez sélectionner « Désactivation hors ligne ».193

Étape 3 : Veuillez lire attentivement les instructions. Lorsque vous désactivez la licence sur le système,

vous devez télécharger le ticket de désactivation et visiter le magasin de licence de QNAP pour

terminer la désactivation. http://license.qnap.com/deactivate.html

Étape 4 : Le système vous demandera de confirmer que vous voulez vraiment supprimer la licence. Si

vous êtes sûr de vouloir désactiver la licence, cochez « Oui, je veux supprimer la licence du système ».194

Étape 5 : Le système affichera que la licence a été désactivée. Veuillez télécharger le ticket de

désactivation dans la colonne « Action ».

Étape 6 : Veuillez ensuite aller dans le magasin de licence de QNAP, importer le ticket de désactivation

et ensuite entrer le code dans la boîte. Veuillez cliquer sur « Appliquer » lorsque vous avez fini toutes

Étape 7 : Le magasin de licence affichera alors « Licence désactivée ».

Remarque : Si vous voulez transférer la licence avec un autre NVR VioStor, veuillez télécharger le «

Ticket de désactivation » à partir de l'icône “” (dans la colonne « Action »). Puis contactez le support

de QNAP pour de l'aide.196

7.6 Liste des utilisateurs en ligne (uniquement pour la mise

à niveau d'une version précédente)

Cette page affiche les informations liées aux utilisateurs avant la mise à niveau vers

QVR 5.0, comme le nom d'utilisateur, l'adresse IP et l'heure de connexion.

Remarque : Les journaux ne sont disponibles qu’en Anglais.197

Chapter 8. Sauvegarde et extension

8.1 Sauvegarde externe

Le NVR prend en charge la sauvegarde des données immédiate et programmée entre

les différents volumes du disque interne du NVR et les appareils de stockage externes

USB/eSATA. Pour utiliser cette fonction, suivez les étapes décrites ci-dessous.

1. Connectez un ou plusieurs appareils de stockage externe aux interfaces USB du

2. Cliquez sur « Créer une tâche ».

3. Lorsque l’assistant s’affiche, lisez attentivement les instructions puis cliquez sur

4. Choisissez les emplacements de sauvegarde.

A. Sélectionnez un volume de disque externe* dans le menu déroulant. Le

NVR prend en charge les systèmes de fichiers EXT3, EXT4, FAT, NTFS, et

HFS+. Les informations générales de l’appareil de stockage s’affichent.

B. Cliquez sur « Suivant ».

5. Configurez la planification de la réplications.199

Choisissez la sauvegarde immédiate ou la sauvegarde programmée. Les options

disponibles sont les suivantes :

A. Sauvegarder maintenant : copie immédiatement les fichiers différents du

dossier source vers le dossier cible.

B. Planifier : copie les fichiers nouveaux, modifiés et renommés du dossier

source vers le dossier cible en fonction de la programmation.

• Toutes les heures : sélectionnez la minute lorsqu’il s’agit d’une

sauvegarde toutes les heures ; par exemple sélectionnez 01 pour exécuter

la tâche de sauvegarde à la première minute d’une heure, soit 1:01, 2:01,

• Quotidien : spécifiez l’heure à laquelle la sauvegarde quotidienne doit

être exécutée ; par exemple à 02:02 chaque jour.

• Hebdomadaire : sélectionnez un jour de la semaine et l’heure

auxquels une sauvegarde hebdomadaire doit être exécutée.

• Périodiquement : saisissez l’intervalle de temps en heures et en

minutes après lequel la tâche de sauvegarde doit être exécutée. L’intervalle

minimum est de 5 minutes.

C. Cliquez sur « Suivant ».

6. Après avoir choisi « Sauvegarder maintenant » et cliquer sur « Suivant », vous

pouvez configurer les paramètres de sauvegarde comme illustré ci-dessous.200

A. Configurez le canal de sauvegarde.

Si le réglage du canal de sauvegarde n'est pas modifié, le système va

sauvegarder par défaut tous les canaux d'enregistrement.

Cliquez sur « Canal de sauvegarde » pour configurer les canaux de

B. Configurez la durée et les fichiers de sauvegarde

Si les paramètres de la durée de sauvegarde ne sont pas modifiés, le

système sauvegardera par défaut l'ensemble des fichiers d'enregistrement

des jours spécifiés.

 Réglez le nombre de jours des derniers enregistrements à sauvegarder.

Si vous entrez 3 jours, les enregistrements du jour, de la veille et de

l'avant-veille seront sauvegardés.

 Ou bien configurez la période de temps pour la sauvegarde.

 Cliquez sur « Durée et fichiers de sauvegarde » pour configurer la

durée et les fichiers de sauvegarde.202

Activez l'option « Inclure les instantanés automatiques » afin de copier

également les fichiers automatiques d'instantanés lorsque les

enregistrements sont configurés pour la sauvegarde.

C. Cliquez sur « Suivant ».

7. Si vous choisissez « Planifier », vous pouvez configurer les paramètres de

sauvegarde comme illustré ci-dessous.

A. Configurez le canal de sauvegarde.

Si le réglage du canal de sauvegarde n'est pas modifié, le système va

sauvegarder par défaut tous les canaux d'enregistrement.

Cliquez sur « Canal de sauvegarde » pour configurer les canaux de

B. Configurez la durée de sauvegarde

Si les paramètres de la durée de sauvegarde ne sont pas modifiés, le

système sauvegardera par défaut l'ensemble des fichiers d'enregistrement

des jours spécifiés.

 Cliquez sur « Durée et fichiers de sauvegarde » pour configurer la

durée et les fichiers de sauvegarde.

Activez l'option « Inclure les instantanés automatiques » afin de copier

également les fichiers automatiques d'instantanés lorsque les

enregistrements sont configurés pour la sauvegarde.

C. Cliquez sur « Suivant ».204

8. Les Réglage avancés incluent la possibilité d'écraser les anciens enregistrements

et d'activer la protection par mot de passe.

9. Saisissez un nom pour la tâche de sauvegarde. Le nom d’une tâche peut

compter jusqu’à 63 caractères. Il ne peut pas commencer ni terminer par un

espace. Cliquez sur « Suivant ».

10. Confirmez les paramètres et cliquez sur « Suivant ».205

11. Cliquez sur « Terminer » pour quitter l’assistant.

8.2 Sauvegarde vidéo à une touche

Cette option n'est valide que pour les séries avec un bouton de sauvegarde vidéo à

Activez cette option afin d'autoriser les utilisateurs à se connecter à un périphérique

de stockage externe au port USB avant et appuyez sur le bouton « Sauvegarde vidéo

à une touche » pour sauvegarder les fichiers d'enregistrement.206

Pour utiliser cette fonction, suivez les étapes décrites ci-dessous :

1. Connectez un périphérique de stockage USB comme, par exemple, un disque dur

USB, au port USB avant du NVR.

2. Activez l'option « Activer la sauvegarde vidéo à une touche ».

3. Configurez le canal de sauvegarde.

Si le réglage du canal de sauvegarde n'est pas modifié, le système va sauvegarder

par défaut tous les canaux d'enregistrement.

Cliquez sur « Canal de sauvegarde » pour configurer les canaux de sauvegarde.

4. Configurez la durée et les fichiers de sauvegarde

Si les paramètres de la durée de sauvegarde ne sont pas modifiés, le système207

sauvegardera par défaut l'ensemble des fichiers d'enregistrement des jours

A. Réglez le nombre de jours des derniers enregistrements à sauvegarder. Si

vous entrez 3 jours, les enregistrements du jour, de la veille et de

l'avant-veille seront sauvegardés.

B. Ou bien configurez la période de temps pour la sauvegarde.

C. Cliquez sur « Durée et fichiers de sauvegarde » pour configurer la durée et

les fichiers de sauvegarde.

Activez l'option « Inclure les instantanés automatiques » afin de copier

également les fichiers automatiques d'instantanés lorsque les

enregistrements sont configurés pour la sauvegarde.

5. Les Réglage avancés incluent la possibilité d'écraser les anciens

enregistrements et d'activer la protection par mot de passe.

Lorsque "Activer protection par mot de passe" est appliqué, vous devez

entrer le mot de passe pour lire les fichiers d'enregistrement via208

(Ouvrir les fichiers de lecture).

6. Cliquez sur « Appliquer ».

7. Maintenez appuyé le bouton de sauvegarde vidéo pendant 3 secondes et le NVR

démarrera immédiatement la copie des données d'enregistrement vers le

périphérique USB. Lorsque l'appareil USB est reconnu, le témoin LED USB

s'éclaire en bleu. Le témoin USB clignotera en bleu lorsque la copie de

données est en cours. Le témoin LED s'éteindra une fois la copie terminée.

Les utilisateurs peuvent alors retirer le périphérique en toute sécurité.

Remarque : seuls les appareils USB dotés d'une capacité de stockage d'au moins

10 Go sont pris en charge par cette fonction de sauvegarde vidéo.

Contrôle de la sonnerie

Si, après avoir activé la sonnerie d’alarme, vous entendez un bref signal sonore, cela

signifie que la sauvegarde a commencé.209

8.3 Réplication à distance

Utilisez la fonction de réplication à distance pour copier les données

d'enregistrement du NVR local vers un appareil de stockage sur réseau (NAS) QNAP

distant. Le NAS QNAP distant est nommé ci-après « le dispositif de stockage à

Remarque : avant d'utiliser cette fonction, assurez-vous que le service Réseau

Microsoft du dispositif de stockage à distance est activé et que le chemin d'accès

ainsi que le droit d'accès des utilisateurs correspondants ont été correctement

1. Connectez-vous au bureau QVR et allez dans « Sauvegarde et extension » >

« Réplication distante ».

2. Activez la réplication distante (plusieurs choix sont disponibles)

Dans l'exemple ci-dessus, le NVR copie uniquement les données

d'enregistrement d'alarme des 3 derniers jours vers le dispositif de stockage à

 Sélectionnez « Activer la réplication distante » pour activer cette fonction. Le

NVR exécutera une sauvegarde automatique des données d'enregistrement vers

le dispositif de stockage à distance en fonction des paramètres.

 Si vous sélectionnez « Sauvegarder uniquement les enregistrements d'alarme (au

lieu de tous les enregistrements) », le NVR copiera uniquement les données

d'enregistrement d'alarme vers le dispositif de stockage à distance. Lorsque

cette option est désactivée, le NVR sauvegardera l'ensemble des données

d'enregistrement vers le dispositif de stockage à distance.

 Si vous sélectionnez « Sauvegarder les enregistrements du (des)

dernier(s) ... jour(s) uniquement » et que vous saisissez le nombre de jours, le

NVR sauvegardera automatiquement les dernières données d'enregistrement

vers le dispositif de stockage à distance en fonction des paramètres. Lorsque

cette option est désactivée, le NVR copiera l'ensemble des données

d'enregistrement vers le dispositif de stockage à distance.

3. Configurez le serveur de stockage distant.

Saisissez l'adresse IP, le chemin d'accès, le nom d'utilisateur et le mot de passe du

dispositif de stockage à distance.

Remarque : il est conseillé d'exécuter la fonction « Test de l'hôte distant » pour

vérifier la bonne connexion au dispositif de stockage à distance.211

4. Configurer la planification pour la réplication distante.

Par exemple, pour permettre au NVR de copier automatiquement les données

d'enregistrement vers le dispositif de stockage à distance à 01:15 chaque lundi,

procédez comme suit :

sélectionnez « Planification des réplications », puis « Hebdomadaire » et saisissez

01 heure: 15 minutes, puis choisissez « lundi ».

5. Sélectionnez les options de sauvegarde

 Si vous sélectionnez « Réplication immédiate », le NVR sauvegardera sur le

champ les données d'enregistrement vers le dispositif de stockage à distance.

 Si vous sélectionnez « Écraser les enregistrements les plus anciens lorsque

l'espace disponible de l'hôte distant est inférieur a 4 Go », le NVR écrasera les

données d'enregistrement les plus anciennes lorsque l'espace disponible du

serveur est inférieur à 4 Go.

 Si vous sélectionnez « Réaliser une réplication miroir en supprimant les fichiers

supplémentaires de l'application distante », le NVR synchronisera les données

d'enregistrement entre lui-même et le dispositif de stockage à distance et

supprimera les fichiers supplémentaires du dispositif de stockage à distance.

Lorsque toutes les options ci-dessus sont sélectionnées et que la réplication distante

est exécutée, le NVR effectue les actions suivantes :

i. Le NVR vérifie s'il existe sur le dispositif de stockage à distance des fichiers

différents de la source locale. Si tel est le cas, les fichiers différenciés seront

ii. Ensuite, le NVR vérifie l'espace disponible du dispositif de stockage à distance.

Si l'espace libre est supérieur à 4 Go, la réplication distante sera exécutée212

iii. Si l'espace libre du dispositif de stockage à distance est inférieur à 4 Go, le NVR

écrasera les données d'enregistrement du jour le plus ancien avant d'exécuter la

réplication distante.

6. Le NVR affiche les 10 derniers enregistrements de réplication distante.

Dans l'exemple ci-dessus :

 Lorsque le statut indique « Échec (Erreur d'accès distant) » : vérifiez que le

dispositif de stockage à distance est en cours d'exécution et que les paramètres

de réseau sont corrects.

 Lorsque le statut indique « Échec (Une erreur interne est survenue) » : vérifiez le

statut du disque dur du NVR et consultez les Journaux d'événements.

Remarque : le temps requis par le NVR pour la réplication des données vers le

dispositif de stockage à distance dépend de l'environnement réseau. Si la

réplication distante est trop longue, certains fichiers d'enregistrement peuvent être

écrasés par le NVR. Afin d'éviter cela, il est conseillé de se référer aux message

d'état pour analyser le temps nécessaire à la réplication distante et ajuster la

planification des réplications de manière adéquate.213

8.4 Extension de stockage

Il est évident que le stockage joue un rôle important dans le domaine de la

surveillance numérique. Cependant, les utilisateurs du monde entier sont confrontés

au défi de la capacité de stockage pour l'enregistrement à long terme. QNAP Security

a maintenant introduit une fonction d'extension de stockage pour éliminer ce

problème. Faire le bon choix de stockage concernant l'extension du stockage est

vraiment important pour économiser de l'argent et du temps pour tous les

utilisateurs. Les différents modèles de QNAP Turbo NAS sont la solution qui étend la

capacité de stockage du NVR pour permettre d'enregistrer encore plus de fichiers.

L'extension du stockage peut fournir jusqu'à 64 To (modèle avec 16 baies) d'espace

supplémentaire par canal, pour plus de 200 To au total. L'intégration des deux

dispositifs de QNAP permet aux utilisateurs de sauvegarder en toute simplicité une

quantité importante de fichiers d'enregistrement.

Caractéristiques principales :

1. Répondre aux besoins des utilisateurs : les utilisateurs peuvent augmenter leur

capacité de stockage en fonction de leurs besoins.

2. Réduire les dépenses : un choix économique pour augmenter la capacité de

3. Hautement évolutif pour l'extension future du stockage.

Limitations et restrictions :

1. Actuellement, l'extension du stockage est prise en charge uniquement par la

série VioStor Pro(+) et les séries QNAP Turbo NAS x69, x79, x70 (avec la version

du microprogramme v4.0.2 et version ultérieure), et ils doivent être sur le même

2. Un commutateur Gigabit est requis pour cette application.

3. Pour les serveurs NVR et NAS situés sur le même sous-réseau, veuillez toujours

utiliser des adresses IP statiques et le même masque de sous-réseau.

4. Les modifications de la configuration de l'extension du stockage ne sont pas

prises en charge sur l'affichage local.

5. Le processus de transfert de fichiers entre le NVR et NAS sera achevé, même s'il

est soudainement interrompu (par exemple, le dossier de destination est

supprimé). Par exemple, le compte cache est fixé sur six heures. La destination

est modifiée à « aucune » au milieu du traitement. Lorsque cela se produit, le214

NVR continuera à déplacer les fichiers d'enregistrement sur le NAS jusqu'à ce que

l'opération soit complètement finie.

afin d'assurer que l'extension du stockage peut être exécutée pendant le processus

d'enregistrement, veuillez estimer la limitation de débit du réseau pour la série

spécifique VioStor NVR.

Voici la limitation du débit de réseau recommandée pour des modèles NVR

Comment configurer l'extension du stockage ?

Installez StorageExpansion QPKG sur le NAS.

Remarque : veuillez visiter notre centre de téléchargement pour télécharger QPKG.

Avant d’installer le paquet QPKG, assurez-vous que le QPKG est correct, lisez

attentivement les instructions et sauvegardez toutes les donnés importantes sur le

1. Téléchargez et décompressez le paquet StorageExpansion :

Pour installer QPKG, veuillez cliquer sur "Parcourir" pour sélectionner le fichier

QPKG correct et cliquez sur "INSTALLER".

Désactiver : désactiver StorageExpansion QPKG.215

Supprimer : supprimer StorageExpansion QPKG.

2. Cliquez sur le lien pour vous connecter à la page Web et configurer les

Vérifiez les NVR disponibles dans la liste et leurs statuts sur cette page.

Remarque : le statut d'un NVR deviendra une fois l'affectation de

l’extension du stockage terminée.

Assurez-vous que StorageExpansion QPKG a été installé sur le NAS et activez

l'extension du stockage.

1. Allez dans « Paramètres de caméra »  « Extension du stockage » pour

configurer les paramètres appropriés sur la page.216

2. Cliquez sur "Aperçu" puis sur le bouton "Ajouter".

Veuillez entrer l'adresse IP, le port, le nom d'utilisateur, le mot de passe, la

destination, le volume et le compte cache pour le NAS.217

Dossier destination : Le dossier créé sur le NAS pour enregistrer les fichiers

Volume : Le volume attribué à l'extension du stockage.

Tampon de sauvegarde : La durée avant de déplacer les fichiers

d'enregistrement vers le NAS. La plage est de 2 à 48 heures.

3. Config NAS : modifiez les paramètres du NAS sur cette page.

4. Cliquez sur « Attribution d'extension de stockage » pour choisir un NAS comme

unité de stockage pour chaque canal.218

Vérifiez tous les paramètres configurés et les détails d'enregistrement de stockage

dans "Vue d'ensemble".

La page actualise automatiquement le statut toutes les quinze minutes.219

Chapter 9. Panneau de contrôle

9.1 Paramètres du système

9.1.1 Paramètres généraux

Administration du système

Entrez le nom du NVR. Le nom de NVR peut comporter 14 caractères au maximum et

peut être une combinaison de lettres alphabétiques (a-z, A-Z), de nombres (0-9) et

de tirets (-). L'espace ( ), le point (.), ou une série de chiffres uniquement ne sont pas

Saisissez le numéro de port pour la gestion du système. Le port par défaut est 80. Si

vous n'êtes pas sûr de ce paramètre, utilisez la valeur par défaut.

Activer la connexion sécurisée (SSL)

Pour permettre aux utilisateurs de se connecter au NVR par connexion HTTPS, activez

la connexion sécurisée (SSL) et entrez le numéro de port. Lorsque l'option « Forcer la

connexion sécurisée (SSL) uniquement » est activée, les utilisateurs ne peuvent se

connecter à la page d'administration Web qu'avec une connexion HTTPS.

Réglez la date, l'heure et le fuseau horaire en fonction de l'emplacement du NVR. Si

les paramètres sont incorrects, les problèmes suivants peuvent survenir :

La durée d'affichage des enregistrements sera incorrecte.

L'heure des journaux d'évènements affichés ne sera pas la date véritable à

laquelle l'action s'est produite.

Synchronisation horaire automatique à un serveur Internet

Activez cette option pour synchroniser automatiquement la date et l'heure du NVR

avec un serveur NTP (Network Time Protocol). Entrez l'adresse IP ou le nom de

domaine du serveur NTP, par exemple, time.nist.gov, time.windows.com. Ensuite

saisissez l'intervalle de temps pour la synchronisation. Cette option peut être utilisée

uniquement lorsque le NVR est connecté à Internet.

Désactiver la synchronisation RTC Désactivez cette option pour activer la synchronisation RTC.

Remarque : Une horloge temps réel (RTC) est une horloge informatique (le plus

souvent sous la forme d'un circuit intégré) qui conserve la trace de l'heure actuelle.

Régler l'heure du serveur en utilisant l'heure de l'ordinateur

Pour synchroniser l'heure du NVR avec l'heure de l'ordinateur, cliquez sur «Mettre à

jour» à côté de cette option.

Remarque : La première synchronisation de l'heure peut prendre plusieurs minutes.221

9.1.2 Gestionnaire de stockage

Cette page affiche le modèle, la taille et l'état actuel des disques durs du NVR. Vous

pouvez formater et vérifier les disques durs, et analyser les blocs défectueux des

disques durs. Lorsque les disques durs ont été formatés, le NVR crée les dossiers de

partage suivants par défaut :

mp4 : Le dossier partagé pour l'App MP4 Recordings.

record_export : Le dossier partagé pour l'exportation d'enregistrement Pro APP.

record_nvr : Le dossier partagé par défaut pour les fichiers d'enregistrement

record_nvr_alarm : Le dossier partagé par défaut pour les fichiers

d'enregistrement sur alarme.

cliché : Le dossier partagé par défaut pour les instantanés automatiques.

Remarque : Les dossiers partagés par défaut du NVR sont créés sur le premier volume de

disque et le répertoire ne peut pas être modifié.222

Configuration du disque

S'applique aux modèles de NVR

Volume de disque unique

Modèles 2 lecteurs ou plus

RAID 1, JBOD (just a bunch of disks)

Modèles 2 lecteurs ou plus

RAID 5, RAID 6, RAID 5 + rechange à

Modèles 4 lecteurs ou plus

RAID 6 + rechange à chaud

Modèles 5 lecteurs ou plus

Modèles 4 lecteurs ou plus

RAID 10 + rechange à chaud

Modèles 5 lecteurs ou plus

Volume de disque unique

Chaque disque dur est utilisé en

tant que disque autonome. Si un

disque est endommagé, toutes

les données seront perdues.

JBOD (Just a bunch of disks)

JBOD est un rassemblement de

disques durs qui n'offre aucune

protection RAID. Les données

sont écrites sur les disques

physiques en séquence. La

capacité de stockage totale est

égale à la somme de la capacité

de tous les disques membres.223

Volume disque agrégé par

RAID 0 (disque agrégé par

bandes) cumule 2 disques durs

ou plus en un seul volume plus

large. Les données sont écrites

sur le disque dur sans

informations paritaires et sans

proposition de redondance.

La capacité de stockage totale

d'un volume de disque RAID 0

est égale à la somme de la

capacité de tous les disques durs

Volume de disque en miroir

RAID 1 duplique les données sur

deux disques durs pour créer un

effet miroir de disque. Pour créer

une matrice RAID 1, il faut

disposer d'au minimum 2

La capacité de stockage d’un

volume de disque RAID 1 est

égale à la taille du plus petit

lecteur de disque dur.

Volume de disque RAID 5

Les données sont partagées

entre les différents disques durs

d'une matrice RAID 5. Les

informations paritaires sont

réparties et stockées sur chaque

disque dur. Si l’un des disques

membres tombe en panne, la

matrice entre en mode dégradé.

Après avoir installé un nouveau

disque dur pour remplacer le224

disque en panne, les données

peuvent être reconstruites à

partir des autres disques

membres contenant les

informations paritaires.

Pour créer un volume de disque

RAID 5, il faut disposer d'au

minimum 3 disques durs.

La capacité de stockage d'une

matrice RAID 5 est égale à (N-1)

* (taille du plus petit disque dur).

N est le nombre de disques durs

Volume de disque RAID 6

Les données sont partagées

entre les différents disques durs

d'une matrice RAID 6. RAID 6

diffère de RAID 5 en ce qu'une

deuxième série d'informations

paritaires est stockée et répartie

entre les disques membres de la

matrice. Il permet la défaillance

de deux disques durs.

Pour créer un volume de disque

RAID 6, il faut disposer d'au

minimum 4 disques durs. La

capacité de stockage d'une

matrice RAID 6 est égale à (N-2)

* (taille du plus petit disque dur).

N est le nombre de disques durs

Volume de disque RAID 10

RAID 10 combine quatre disques

ou plus de façon à ce que les

données soient protégées contre

la perte des disques

non-adjacents. Il assure la

sécurité en faisant une copie

miroir de toutes les données sur

un ensemble de disques

secondaire tout en utilisant

l'entrelacement sur chaque

ensemble de disques pour

accélérer les transferts de

RAID 10 nécessite un nombre

pair de disques durs (minimum 4

disques durs). La capacité de

stockage du volume RAID 10 est

égale à (taille du disque de plus

petite capacité dans la matrice) *

N/2. N est le nombre de disques

durs dans le volume.226

Gestion RAID Sur cette page, vous pouvez effectuer l'extension de capacité RAID en ligne (RAID 1, 5,

6, 10) et la migration de niveau RAID en ligne (disque unique, RAID 1, 5, 10), ajouter

un disque dur membre à une configuration RAID 5, 6, ou 10, configurer un disque dur

de secours (RAID 5, 6, 10) avec conservation des données, activer le bitmap,

récupérer une configuration RAID, et définir un disque de rechange global.

Pour étendre la capacité de stockage d'un volume RAID 10, vous pouvez effectuer

une extension de capacité RAID en ligne ou ajouter un nombre pair de disques durs

Étendre la capacité (Extension de capacité RAID en ligne)

Vous avez acheté trois disques durs de 250 Go pour l'installation initiale d'un NVR et

avez installé une configuration de disques RAID 5 avec trois disques durs.

Six mois plus tard, la taille des données du département a largement augmenté,

jusqu'à 1,5 To. En d'autres termes, la capacité de stockage du NVR est en limite

d'utilisation. Dans le même temps, le prix des disques durs de 1 To a diminué dans

une grosse proportion.

Dans "Gestionnaire de stockage"> "Gestion RAID", sélectionnez le volume de disque

à étendre et cliquez sur "Étendre la capacité".227

Cliquez sur "Changer" pour le premier disque dur à remplacer. Suivez les instructions

Conseil : Après avoir remplacé le disque dur, le champ de description indique "Vous

pouvez remplacer ce disque.". Cela signifie que vous pouvez remplacer le disque dur

par un plus grand ou sauter cette étape si les disques durs ont déjà été remplacés.

Avertissement : Lorsque la synchronisation du disque dur est en cours,

n'éteignez pas le NVR, ne branchez pas et ne débranchez pas de disques durs.

Lorsque la description indique "Veuillez enlever ce disque", retirez le disque dur du

NVR. Attendez que le NVR bipe deux fois après le retrait du disque dur.228

Lorsque la description indique "Veuillez insérer le nouveau disque", branchez le

nouveau disque dur dans la fente de lecteur.

Après avoir branché le disque dur, attendez pour que le NVR bipe. Le système va

commencer la reconstruction.229

Une fois la reconstruction terminée, répétez les étapes ci-dessus pour remplacer les

autres disques durs.

Après avoir remplacé les disques durs et une fois la reconstruction terminée, cliquez

sur "Étendre la capacité" pour exécuter l'extension de capacité RAID.

Cliquez sur “OK” pour continuer.

Le NVR émet un bip et commence à étendre la capacité.

Cette opération peut prendre de quelques heures à quelques dizaines d'heures en

fonction de la taille du disque. Veuillez attendre patiemment la fin du processus. Ne

PAS couper l'alimentation du NVR.230

Une fois l'extension de capacité RAID terminée, la nouvelle capacité est affichée et

l'état passe à "Prêt". Vous pouvez commencer à utiliser le NVR. (Dans l'exemple, vous

avez un volume logique de 1,8 To).

Conseil : Si la description indique toujours "Vous pouvez remplacer ce disque dur" et

que le statut du volume du lecteur indique «Prêt», cela signifie que le volume RAID

est encore extensible.

Migrer (Migration de niveau RAID en ligne)

Lors de la configuration initiale du NVR, vous avez acheté un disque dur de 250 Go et

l'avez configuré en tant que disque unique.

Après un certain temps, de plus en plus d'enregistrements importants sont

sauvegardés sur le NVR. Il y a une préoccupation croissante concernant les dégâts

possibles au disque dur et la perte de données. Par conséquent, vous avez prévu de

mettre à niveau la configuration des disques en RAID 5.

Vous pouvez installer un disque dur pour installer le NVR et améliorer le niveau de

RAID du NVR avec la migration de niveau RAID en ligne ultérieurement. Le processus

de migration peut se faire sans éteindre le NVR. Toutes les données sont conservées.

Vous pouvez effectuer les opérations suivantes avec la migration de niveau RAID en

Migrer le système d'un disque unique en RAID 1, RAID 5, RAID 6 ou RAID 10

Migrer le système de RAID 1 en RAID 5, RAID 6 ou RAID 10

Migrer le système de RAID 5 avec 3 disques durs en RAID 6

Préparer un disque dur de même capacité ou plus gros que le lecteur existant

dans la configuration RAID.

Exécuter la migration de niveau RAID (migrer le système du mode disque unique

en RAID 5 avec 4 disques durs).231

Allez dans « Gestionnaire de stockage » > « Gestion de volume ». La Configuration de

volume disque courante qui s'affiche sur la page est Disque unique (la capacité est de

Branchez les nouveaux disques durs de 250 Go dans les emplacements 2 et 3 du NVR.

Le NVR détecte les nouveaux disques durs. Le statut des nouveaux disques durs est

Allez dans "Gestionnaire de stockage"> "Gestion RAID", cliquez sur "Migrer" dans

Sélectionnez un ou plusieurs lecteurs disponibles et la méthode de migration. La

capacité du disque après migration s'affiche. Cliquez sur "Migrer".232

Notez que toutes les données du disque dur sélectionné seront effacées. Cliquez sur

“OK (OK)” pour confirmer.

Lorsque la migration est en cours, le temps nécessaire et la capacité disque totale

après migration sont indiquées dans le champ de description.

Le NVR entre en mode "Lecture seule" lorsque la migration est en cours pendant 11%

-49% pour s'assurer que les données de la configuration RAID seront conformes une

fois la migration RAID terminée.

Une fois la migration terminée, la nouvelle configuration des disques (RAID 5)

s'affiche et l'état passe à "Prêt". Vous pouvez commencer à utiliser la nouvelle

configuration de lecteurs.

Cette opération peut prendre de quelques heures à quelques dizaines d'heures en

fonction de la taille du disque dur. Vous pouvez vous connecter à la page Web du

NVR pour vérifier l'état ultérieurement.

Utiliser l'Extension de capacité RAID en ligne & la Migration de niveau RAID en ligne

Ajouter un disque dur

Suivez les étapes ci-dessous pour ajouter un disque dur membre à une configuration

de disques RAID 5 ou RAID 6.233

Assurez-vous que l'état de la configuration RAID 5 ou RAID 6 est "Prêt".

Installez un disque dur dans le NVR. Si vous avez un disque dur qui a déjà été

formaté en tant que volume de disque unique sur le NVR, vous pouvez ajouter

ce disque dur à la configuration RAID 5 ou RAID 6. Il est recommandé d'utiliser

des disques durs de même capacité de stockage pour la configuration RAID.

Sélectionnez la configuration RAID 5 ou RAID 6 sur la page "Gestion RAID" et

cliquez sur "Ajouter disque dur".

Sélectionnez le nouveau disque dur. La capacité disque totale après l'ajout du

lecteur s'affiche. Cliquez sur "Ajouter disque dur."

Toutes les données sur le nouveau disque dur membre seront supprimées au

cours de ce processus. Les données de la configuration RAID 5 ou RAID 6 initiale

seront conservées. Cliquez sur “OK (OK)”. Le NVR émet deux bips.

Pour ajouter des disques durs membres à un volume de disques RAID 10, répétez les

étapes ci-dessus. Notez que vous devez ajouter un nombre pair de disques durs

à un volume RAID 10. La capacité de stockage du volume RAID 10 augmente une

fois la configuration réussie.

Ce processus peut prendre de quelques heures à plusieurs dizaines d'heures selon le

nombre et la taille des disques durs. Veuillez attendre patiemment la fin du

processus. Ne PAS couper l'alimentation du NVR pendant ce processus. Vous pouvez

bénéficier d'une configuration RAID de plus grande capacité après le processus.

Configurer le lecteur de secours

Vous pouvez ajouter ou supprimer un disque de secours d'une configuration RAID 5,

Suivez les étapes ci-dessous pour utiliser cette fonctionnalité.

Assurez-vous que l'état de la configuration RAID 5, 6, 10 est "Prêt".

Installez un disque dur dans le NVR. Si vous avez un disque dur qui a déjà été

formaté en tant que volume de disque unique sur le NVR, vous pouvez

configurer ce disque dur en tant que disque de secours. Il est recommandé

d'utiliser des disques durs de même capacité de stockage pour la configuration

Sélectionnez le volume RAID et cliquez sur "Configurer le lecteur de secours."

Pour ajouter un disque de secours à la configuration sélectionnée, sélectionnez

le disque dur et cliquez sur "Configurer le lecteur de secours." Pour enlever un234

disque de secours, déselectionnez le disque de secours et cliquez sur

"Configurer le lecteur de secours."

Toutes les données du disque dur sélectionné seront effacées. Cliquez sur “OK”

Les données initiales du volume de disque RAID 5, 6, ou 10 seront conservés. Une

fois la configuration terminée, l'état du volume de disque devient «Prêt».

Remarque : Le disque de secours à chaud doit être retiré du volume de disque avant

d'exécuter les actions suivantes :

capacité RAID en ligne

Ajout d'un disque dur membre à un volume

RAID 5, RAID 6 ou RAID 10

Bitmap améliore le temps de reconstruction RAID après une erreur inattendue, ou la

suppression ou le rajout d'un disque dur membre à la configuration RAID. Si une

matrice comprend un bitmap, le disque dur membre peut être retiré et rajouté, et

seuls les blocs modifiés depuis la suppression (tel qu'enregistré dans le bitmap)

seront resynchronisés. Pour utiliser cette fonction, sélectionnez un volume RAID, puis

cliquez sur "Activer Bitmap".

Remarque : La prise en charge de bitmap n'est disponible que pour RAID 1, 5, 6 et

Récupérer (Récupération RAID)

Récupération de RAID : Lorsque le NVR est configuré en RAID 1, RAID 5 ou RAID 6, et

qu'un certain nombre de disques durs est débranché du NVR accidentellement, vous

pouvez brancher les mêmes disques durs dans les mêmes emplacements de lecteurs

et cliquer sur "Récupérer" pour récupérer le statut du volume de "Non actif" à

Si le volume de disque est configuré en RAID 0 ou JBOD et qu'un ou plusieurs disques

durs membres sont déconnectés ou débranchés, vous pouvez brancher les mêmes

disques durs dans les mêmes emplacements de lecteurs et utiliser cette fonction

pour récupérer le statut du volume de "Non actif" à "Normal". Le volume de disque

peut être utilisé normalement après une récupération réussie.

récupération RAID Nombre maximum de disques enlevés permis

Après la récupération d'un volume de disque RAID 1, RAID 5 ou

RAID 6 de « Non actif » à mode dégradé avec la récupération

RAID, vous pouvez lire ou écrire sur le volume normalement.

L'état du volume sera récupéré à la normale après la

Si le disque membre déconnecté dur est endommagé, la

fonction de récupération RAID ne fonctionnera pas.236

dans les disques durs

dans les disques durs

S/O Si vous rebranchez

tous les disques durs

accessibles, et que le

super bloc du disque

S/O Si vous rebranchez

tous les disques durs

accessibles, et que le

super bloc du disque

défectueux et l'un des

disques durs restants

ne peut pas démarrer

/ être identifié /n'est

disques durs restants

ne peut pas démarrer

/ être identifié /n'est

N = le nombre de disques durs dans la matrice.

Plus d'informations sur la gestion de RAID du NVR :

Le NVR prend en charge les actions suivantes en fonction du nombre de disques durs

et des configurations de disques prises en charge. Veuillez consulter le tableau

suivant pour plus de détails.237

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Ajouter un disque dur

Hard Disk S.M.A.R.T Surveillez la santé, la température, et l'état d'utilisation des disques durs (HDD)

avec HDD S.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology).

Les informations suivantes sont disponibles pour chaque disque dur du NVR.

Affiche le résumé S.M.A.R.T. du disque dur et le dernier résultat de test.

Affiche les détails du disque dur, par exemple le modèle, le numéro de

série, la capacité du disque dur.

Affiche les informations S.M.A.R.T. du disque dur. Tous les éléments pour

lesquels les valeurs sont inférieures aux seuils sont considérés comme

Effectue un test S.M.A.R.T. rapide ou complet du disque dur.

Configure l'alarme de température. Lorsque la température du disque dur

est supérieure aux valeurs prédéfinies, le NVR enregistre les journaux

Vous pouvez également définir la planification pour les tests rapides et

complets. Le dernier résultat de test est affiché sur la page de Résumé.244

(i) Adresse IP Configurez les paramètres TCP/IP, le serveur DNS et la passerelle par défaut du NVR

Cliquez sur pour modifier les paramètres de réseau. Pour le NVR avec deux

ports LAN, les utilisateurs peuvent connecter deux interfaces réseau à deux routeurs

différents et configurer les paramètres TCP/IP. Le NVR va acquérir deux adresses IP

permettant l'accès à partir de deux sous-réseaux différents. Ceci est connu sous le

nom de réglages multi-IP*. Lorsque vous utilisez le Finder pour détecter l'IP du NVR,

l'adresse IP de l'Ethernet 1 s'affiche dans LAN 1 uniquement et l'adresse IP de

l'Ethernet 2 s'affiche dans LAN 2 uniquement. Pour utiliser le mode d'agrégation de

ports pour la connexion LAN dual, voir la section (iii).

Sous l'onglet Paramètres réseau de la page de TCP / IP - Propriété, configurez les

paramètres suivants :245

Taux de transfert du réseau

Sélectionnez le taux de transfert du réseau selon l'environnement réseau auquel est

connecté le NVR. Sélectionnez la négociation automatique et le NVR ajuste le taux de

transfert automatiquement.

Obtenir les paramètres d’adresse IP automatiquement via DHCP Si le réseau prend en charge le DHCP, sélectionnez cette option et le NVR obtenir

automatiquement l'adresse IP et les paramètres réseau.

Utiliser une adresse IP statique

Pour utiliser une adresse IP statique pour la connexion réseau, entrez l'adresse IP, le

masque de sous-réseau et la passerelle par défaut.

Paramètres “Jumbo Frames” (MTU)

"Jumbo Frames" se réfère aux trames Ethernet qui sont supérieures à 1500 octets.

Elles sont conçues pour améliorer le débit réseau Ethernet et diminuer l'utilisation

du CPU pour les transferts de fichiers, en permettant des charges plus efficaces et

plus importantes par paquet.

Unité de Transmission Maximum (MTU) fait référence à la taille (en octets) du plus

gros paquet qu'une couche désignée d'un protocole de communication puisse

Le NVR utilise des trames Ethernet standard : 1500 octets par défaut. Si les

équipements réseau supportent le réglage Jumbo Frame, sélectionnez la valeur MTU

appropriée pour l'environnement réseau. Le NVR prend en charge 4074, 7418, et

9000 octets comme MTU.246

Remarque : Le réglage Jumbo Frame est valide dans l'environnement réseau Gigabit

uniquement. Tous les appareils de réseau connectés doivent être compatibles avec

les Jumbo Frame et utiliser la même valeur de MTU.

Serveur DHCP Un serveur DHCP (Dynamic Host Configuration Protocol) attribue des adresses IP aux

clients sur un réseau. Sélectionnez "Activer le serveur DHCP" pour activer un serveur

DHCP sur le NVR si il n'y a personne sur le réseau local où se trouve le NVR.

N'activez pas le serveur DHCP si il y en a un sur le réseau local pour éviter les

conflits d'adresses IP ou les erreurs d'accès au réseau.

L'option de serveur DHCP n'est disponible pour Ethernet 1 que lorsque les

deux ports LAN d'un LAN NVR double sont connectés au réseau et qu'une

adresse IP fixe est attribuée à Ethernet 1.

IP départ, IP fin, Durée du bail : Définissez la plage d'adresses IP allouée par le NVR

pour les clients DHCP et la durée du bail. La durée du bail se réfère au temps pendant

lequel une adresse IP est allouée aux clients. Pendant ce temps, l'IP est réservé au

client affecté. Lorsque la durée du bail expire, l'adresse IP peut être attribuée à un

(ii) Serveur DNS Un serveur DNS (Domain Name Service) effectue la traduction entre un nom de

domaine (comme google.com) et une adresse IP (74.125.31.105). Configurez le NVR

pour obtenir une adresse de serveur DNS automatiquement ou spécifiez l'adresse IP

Serveur DNS primaire : Entrez l'adresse IP du serveur DNS primaire.

Serveur DNS secondaire : Entrez l'adresse IP du serveur DNS secondaire.248

Veuillez contacter le FAI ou l'administrateur réseau pour obtenir l'adresse IP

des serveurs DNS primaire et secondaire. Lorsque le NVR joue le rôle de

terminal et a besoin de réaliser une connexion indépendante, par exemple,

le téléchargement BT, entrez au moins une adresse IP de serveur DNS pour

réussir la connexion à l'URL. Sinon, la fonction peut ne pas marcher

Si vous choisissez d'obtenir l'adresse IP par DHCP, il n'est pas nécessaire de

configurer les serveurs DNS primaire ou secondaire. Dans ce cas, entrez

(Iii) Passerelle par défaut

Sélectionnez les paramètres de passerelle à utiliser si les deux ports LAN ont été

connectés au réseau (modèles NVR LAN double uniquement).

(iv) Agrégation de ports (Port Trunking)

Applicable uniquement aux modèles NVR avec deux ou plusieurs ports LAN.

Le NVR prend en charge l'agrégation de ports qui combine deux interfaces Ethernet

en une seule pour augmenter la bande passante, et il offre la répartition de charge et

la tolérance aux pannes (également connue en tant que basculement). La répartition

de charge est une fonctionnalité qui répartit la charge de manière uniforme sur deux249

interfaces Ethernet afin d'accroître la redondance. Le basculement est la capacité de

commuter vers une interface de réseau de secours (également connue en tant

qu'interface esclave) lorsque l'interface de réseau primaire (également connue en

tant qu'interface maître) ne parvient pas à maintenir une haute disponibilité

Pour utiliser l'agrégation de ports sur le NVR, assurez-vous qu'au moins deux ports

LAN du NVR ont été connectés au même switch et que les paramètres décrits dans

les sections (i) et (ii) ont été configurés.

Suivez les étapes ci-dessous pour configurer l'agrégation de ports sur le NVR :

Cliquez sur “Port Trunking”.

2.Sélectionnez les interfaces réseau pour un groupe de ports (Ethernet 1+2,

Ethernet 3+4, Ethernet 5+6, ou Ethernet 7+8). Choisissez un mode d'agrégation de

ports dans le menu déroulant. L'option par défaut est Sauvegarde active

Sélectionnez un groupe d'agrégation de ports à utiliser. Cliquez sur « Appliquer ».

Cliquez sur "ici" pour vous connecter à la page d'identification.251

Cliquez sur le bouton Editer sous "Adresse IP" pour modifier les paramètres

Remarque : Assurez-vous que les interfaces Ethernet sont connectées au bon switch

et que ce switch a été configuré pour prendre en charge le mode d'agrégation de

ports sélectionné sur le NVR.

Les options d'agrégation de ports disponibles sur le NVR :

Le mode Round-Robin convient pour la

répartition de charge à usage général entre

deux interfaces Ethernet. Ce mode transmet

des paquets dans l'ordre séquentiel depuis

le premier esclave disponible jusqu'au

dernier. Balance-rr assure la répartition de

charge et la tolérance aux pannes.

l'agrégation statique

La Sauvegarde active utilise une seule

interface Ethernet. Elle commute sur la

deuxième interface Ethernet si la première

interface Ethernet ne fonctionne pas

correctement. Une seule interface du lien

est active. L'adresse MAC du lien n'est

visible de l'extérieur que sur un port

(adaptateur réseau) pour éviter de

confondre le switch. Le mode de sauvegarde

active fournit une tolérance aux pannes.

Balance XOR Balance XOR répartit le trafic en divisant les

paquets sortants entre les interfaces

Ethernet, en utilisant la même pour chaque

destination spécifique lorsque cela est

possible. Elle transmet en se basant sur la

politique de hachage d'émission

sélectionnée. La politique par défaut est un

compte esclave simple fonctionnant sur la

couche 2 où l'adresse MAC source est

couplée avec l'adresse MAC de destination.

Des autres politiques de transmission

peuvent être sélectionnées via l'option

xmit_hash_policy. Balance XOR assure la

répartition de charge et la tolérance aux

l'agrégation statique

Broadcast envoie le trafic sur les deux

interfaces réseau. Ce mode fournit une

tolérance aux pannes.

l'agrégation statique

L'agrégation de lien dynamique utilise un

algorithme complexe pour agréger les

adaptateurs selon les paramètres de débit et

de duplex. Elle utilise tous les esclaves dans

l'agrégateur actif selon la spécification

802.3ad. Le mode Agrégation de lien

dynamique assure la répartition de charge et

la tolérance aux pannes mais nécessite un

switch qui prenne en charge la norme IEEE

802.3ad avec le mode LACP correctement

Balance-tlb utilise une liaison de canaux qui

ne nécessite pas de switch spécial. Le trafic

sortant est réparti en fonction de la charge

actuelle sur chaque interface Ethernet

(calculée par rapport au débit). Le trafic

entrant est reçu par l'interface Ethernet en

cours. Si l'interface de réception Ethernet

est défaillante, l'autre esclave prend le relais

de l'adresse MAC de l'esclave dont la

réception a échoué. Balance-tlb assure la

répartition de charge et la tolérance aux

Balance-alb est similaire à Balance-tlb mais

tente également de redistribuer le trafic IPv4

entrant (répartition de la charge en

réception). Cette configuration ne nécessite

pas de prise en charge ni de configuration de

switch particulière. La répartition de charge

en réception est obtenue via la négociation

ARP envoyée par le système local en même

temps, et remplace l'adresse matérielle

source par l'adresse matérielle unique de

l'une des interfaces Ethernet de la liaison, de

sorte que les différents pairs utilisent des

adresses matérielles différentes pour le

serveur. Ce mode assure la répartition de

charge et la tolérance aux pannes.

Service DDNS Pour permettre l'accès au NVR à l'aide d'un nom de domaine au lieu d'une adresse IP

dynamique, activez le service DDNS.

Le NVR prend en charge les fournisseurs de DDNS suivants : http://www.dyndns.com,

http://update.ods.org, http://www.dhs.org, http://www.dyns.cx,

http://www.3322.org, http://www.no-ip.com.254

Niveau de sécurité :

Indiquez l'adresse IP ou le domaine réseau à partir duquel les connexions au NVR

sont autorisées ou rejetées. Lorsque la connexion d'un serveur hôte est refusée,

aucun des protocoles de ce serveur n'est autorisé à se connecter au NVR.

Après avoir modifié les paramètres, cliquez sur «Appliquer» pour enregistrer les

modifications. Les services réseau sont redémarrés et les connexions au NVR seront

Clé privée et certificat

SSL (Secure Socket Layer) est un protocole pour les communications cryptées entre

les serveurs Web et les navigateurs Web pour la sécurité des données transférées.

Vous pouvez télécharger un certificat de sécurité émis par un fournisseur digne de

confiance. Après avoir téléchargé un certificat de sécurité, l'utilisateur peut accéder à

l’interface d’administration du NVR via une connexion SSL et aucun message d’alerte

ou d’erreur ne s’affichera. Le NVR supporte le certificats X.509 et les clés privés

Download Certificate (Télécharger le certificat) : Permet de télécharger le certificat

de sécurité actuellement utilisé.

Download Private Key (Télécharger la clé privée) : Permet de télécharger la clé

privée actuellement utilisée.

Restore Default Certificate & Private Key (Restaurer le certificate par défaut et la

clé privée) : Permet de restaurer le certificat de sécurité et la clé privée à leur

valeur système par défaut. Le certificat de sécurité et la clé privée utilisés seront

Configurez les fonctions matérielles du NVR.

Activer le commutateur de réinitialisation

Lorsque cette fonction est activée, vous pouvez appuyer sur le bouton de

réinitialisation pendant 3 secondes pour réinitialiser le mot de passe administrateur

et les paramètres système par défaut. Les données du disque sont conservées.

Réinitialisation basique du

Réinitialisation avancé du

NVR Appuyez sur le bouton de

réinitialisation pendant 3 sec

Appuyez sur le bouton de

réinitialisation pendant 10

Réinitialisation basique du système (3 secondes)

Après avoir appuyé sur le bouton de réinitialisation pendant 3 secondes, un bip

retentit. Les paramètres suivants seront restaurés aux réglages originaux :

Mot de passe de l’administrateur du système : admin

Configuration TCP/IP : Obtenir les paramètres automatiques d'adresse IP via DHCP.

Configuration TCP/IP : Désactiver Jumbo Frame.

Configuration TCP/IP : Si le partage des ports est activé (sur modèles double LAN

uniquement), le mode de partage des ports reviendra sur « Sauvegarde active

Port système : 80 (port de service du système).

Niveau de sécurité : Faible (Permettre toutes les connexions).

Mot de passe du panneau LCD : (vide)*.

*Cette fonction n'est fournie que sur les modèles de NVR avec des panneaux LCD.

Réinitialisation avancée du système (10 secondes)

Après avoir appuyé sur le bouton de réinitialisation pendant 10 secondes, deux bips

se font entendre à la troisième et à la dixième seconde. Le NVR restaure tous les

paramètres aux réglages par défaut du système de la même manière qu’avec la

réinitialisation du système via le web, dans « Administration » > « Rétablir les

paramètres par défaut », à l’exception des données qui sont réservées. Les

paramètres tels que les utilisateurs, les groupes d’utilisateurs et les dossiers de

partage que vous aviez créés seront effacés.

Activer la DEL d'alerte lorsque l'espace disponible sur le disque SATA est inférieur à

La DEL d'état clignote en rouge et vert lorsque cette option est activée et que

l'espace libre du disque dur SATA est inférieur à la valeur. La plage valide pour la

valeur est de 1 à 51200 Mo.

Pour activer l'alerte en cas d'alimentation redondante sur l’interface du web :

Si vous avez installé deux blocs d’alimentation (PSU) sur le NVR et s’ils sont tous deux

branchés, les deux blocs alimenteront le NVR (s'applique aux modèles 1U et 2U).

Activez le mode d'alimentation redondante dans « Paramètres du système » > «

Matériel » pour recevoir une alerte concernant l’alimentation redondante. Le NVR

retentit et enregistre les messages d’erreur dans « Journaux système » si le bloc

d’alimentation est débranché ou ne répond pas correctement.

Si vous n’avez installé qu’un seul bloc d’alimentation sur le NVR, n'activez PAS cette

* Par défaut, cette fonction est désactivée.

Activer la sonnerie d'alerte

Activez cette option pour autoriser l'alarme sonore à émettre un bip lorsque

certaines opérations du système (démarrage, arrêt ou mise à niveau du firmware)

sont exécutées ou que des événements système (erreur ou avertissement) se

Ventilateur intelligent

Activer Smart Fan (recommandé)

Sélectionnez cette option pour utiliser les paramètres de ventilation intelligente

par défaut ou pour définir les paramètres manuellement. Lorsque les paramètres

par défaut du système sont sélectionnés, la vitesse de rotation du ventilateur est

ajustée automatiquement lorsque la température du NVR, la température du CPU

ou la température du disque dur répondent aux critères. Il est conseillé d'activer

Réglez la vitesse de rotation du ventilateur manuellement

En réglant manuellement la vitesse de rotation du ventilateur, le ventilateur

tourne en continu à la vitesse définie.260

Rétablissement de l'alimentation

Configurez le NVR pour qu'il reprenne à l'état sous tension ou hors tension précédent,

qu'il s'allume, ou qu'il reste éteint lorsque l'alimentation secteur est rétablie après

une panne de courant.261

Serveur SMTP Le NVR prend en charge l'alerte par e-mail à l'administrateur en cas d'erreurs et

d'avertissement système. Pour recevoir l'alerte par e-mail, configurez le serveur

Sélectionnez un compte e-mail : spécifiez le type de compte de messagerie que

vous souhaitez utiliser pour les alertes e-mail.

E-mail : Entrez l'adresse e-mail du destinataire de l'alerte.

Mot de passe : Entrez les informations d'identification du compte e-mail.262

Notification d'alerte

Sélectionnez le type d’alerte instantanée que le NVR va envoyer aux utilisateurs

désignés en cas d’évènements système (avertissement/erreur).

Réglages de notification par email

Spécifiez les adresses e-mail (au maximum 2) pour recevoir une alerte système

instantanée du NVR.263

9.1.8 Mise à jour du firmware

Mise à jour automatique

Sélectionnez "Vérifier automatiquement si une nouvelle version est disponible lors

de la connexion à l'interface d'administration Web du NVR" pour permettre au NVR

de vérifier automatiquement si une nouvelle version de firmware est disponible au

téléchargement à partir d'Internet. Si un nouveau firmware est détecté, vous êtes

informé après identification sur le NVR en tant qu'administrateur.

Cliquez sur "Controle de mise a jour" pour vérifier si une mise à jour du firmware est

Notez que le NVR doit être connecté à Internet pour que cette fonctionnalité

Mise à jour du firmware

Remarque : Si le système fonctionne correctement, vous n'avez pas besoin de

mettre à jour le firmware.

Avant de mettre à jour le firmware du système, assurez-vous que le modèle du

produit et la version du firmware sont corrects. Suivez les étapes ci-dessous pour

mettre à jour le firmware :

Télécharger les notes de version du firmware à partir du site web de sécurité de

QNAP http://www.qnapsecurity.com. Lisez les notes minutieusement pour vous

assurer qu'il est nécessaire de mettre à jour le firmware.

Téléchargez le firmware du NVR et décompressez le fichier IMG sur l'ordinateur.

Avant de mettre à jour le firmware du système, sauvegardez toutes les données

du disque du NVR pour éviter toute perte de données lors de la mise à jour du

Cliquez sur "Parcourir" pour sélectionner le fichier du firmware pour la mise à

jour du système. Cliquez sur "Mise à jour système" pour mettre à jour le

La mise à jour du système peut prendre de plusieurs dizaines de secondes à plusieurs

minutes en fonction de l'état de la connexion réseau. Veuillez patienter. Le NVR vous

informe lorsque la mise à jour du système est terminée.

Mise à jour du firmware via QNAP QFinder

Le firmware du NVR peut être mis à jour via QNAP QFinder. Suivez les étapes

Sélectionnez un modèle de NVR et choisissez "Mettre firmware à jour" dans le

Connectez-vous au NVR en tant qu'administrateur.

Parcourez et sélectionnez le firmware pour le NVR. Cliquez sur "Démarrer" pour

mettre à jour le système.

Remarque : Les serveurs NVR de même modèle sur le même réseau local peuvent

être mis à jour via le Finder en même temps. Un accès d'administrateur est requis

pour la mise à jour du système.266

9.1.9 Sauvegarder/Restaurer

Sauvegarde/Rétablir les paramètres

Sauvegarder les réglages du système

Pour sauvegarder tous les paramètres, y compris les comptes des utilisateurs, le nom

du serveur, la configuration du réseau et ainsi de suite, cliquez sur "Sauvegarder" et

sélectionnez d'ouvrir ou d'enregistrer le fichier de configuration.

Restaurer les réglages du système

Pour restaurer tous les paramètres, cliquez sur "Parcourir" pour sélectionner un

fichier de paramètres préalablement enregistré et cliquez sur « Restaurer ».267

• Rétablir les paramètres par défaut

Pour réinitialiser tous les paramètres du système aux valeurs par défaut, cliquez sur

"RÉINITIALISER" puis cliquez sur "OK".

Avertissement : Lorsque "RÉINITIALISER" est choisi sur cette page, toutes les

données du disque, les comptes des utilisateurs, les dossiers partagés, et les

paramètres du système sont effacés et restaurés par défaut. Sauvegardez

toujours tous les paramètres système et les données importantes avant de

réinitialiser le NVR.

Pour réinitialiser le NVR via le bouton de réinitialisation, voir "Paramètres système">

9.1.10 Appareil externe

Le NVR prend en charge les périphériques de stockage USB externes * pour la

sauvegarde et le stockage de données. Connectez le ou les périphériques de stockage

externes à une interface USB du NVR ; une fois que le périphérique a été détecté

avec succès, les détails s'affichent sur cette page.

Informations de stockage

Sélectionnez un périphérique de stockage et cliquez sur Informations de stockage

pour contrôler ses détails.

*Le nombre d'interfaces USB disponibles varie selon les modèles. Pour les détails,

veuillez consulter http://www.qnapsecurity.com.269

Il peut falloir au serveur NVR plusieurs dizaines de secondes pour détecter un

périphérique USB externe. Veuillez patienter.

Le périphérique de stockage externe peut être formaté avec un système de fichiers

EXT3, EXT4, FAT32, NTFS, ou HFS+ (Mac uniquement). Cliquez sur "Formater" et

sélectionnez l'option dans le menu déroulant.

Le NVR prend en charge le chiffrement des unités externes. Pour chiffrer un

périphérique de stockage externe, cliquez sur « Encryption » (Cryptage). Sélectionnez

la méthode de chiffrement : AES 128, 192 ou 256 bits, et saisissez le mot de passe

(de 8 à 16 caractères). Sélectionnez « Save encryption key » (Enregistrer la clé de

chiffrement) pour enregistrer le mot de passe sur un emplacement caché sur le

disque dur du NVR. Le NVR déverrouille le périphérique de stockage externe chiffré

automatiquement à chaque fois que le périphérique est connecté. Cliquez sur

Formater pour poursuivre.

Cliquez sur "OK" et toutes les données sont effacées.270

Le périphérique est « Ready » (Prêt) une fois le disque initialisé.

« Éjecter » propose deux options différentes. « Déconnecter la partition de disque »

vous permet de supprimer une partition de disque ou un disque dur dans un boîtier

multi-disques. « Retirer le périphérique externe » vous permet de déconnecter les

périphériques de stockage externes, sans risque de perte de données lorsque le

périphérique est retiré.

Choisissez d'abord un périphérique à éjecter, cliquez sur "Éjecter" pour débrancher la

partition de disque ou supprimer le périphérique.271

Gestion du chiffement

Si un périphérique de stockage externe est chiffré par le NVR, le bouton « Encryption

Management » (Gestion du chiffrement) s'affiche. Cliquez sur ce bouton pour gérer

le mot de passe/la clé de chiffrement et verrouiller ou déverrouiller le périphérique.

Verrouiller l'appareil

Remarque : Le périphérique de stockage externe ne peut pas être verrouillé si une tâche

de sauvegarde en temps réel ou programmée est exécutée sur le périphérique. Pour

désactiver la tâche de sauvegarde, allez dans "Panneau de configuration"> "Dispositif

externe"> "Dispositif externe".

Pour verrouiller un périphérique de stockage externe chiffré, cliquez sur

« Encryption Management » (Gestion du chiffrement).

Sélectionnez « Lock this device » (Verrouiller ce périphérique) et cliquez sur

Cliquez sur « Suivant » pour verrouiller l'appareil.272

Déverrouiller l'appareil

Pour déverrouiller un périphérique de stockage externe chiffré, cliquez sur

« Encryption Management » (Gestion du chiffrement).

Sélectionnez « Déverrouiller cet appareil ». Cliquez sur « Suivant ».273

Saisissez la clé de chiffrement ou téléchargez le fichier clé. Sélectionnez « Save

encryption key » (Enregistrer la clé de chiffrement) pour enregistrer le mot de

passe sur un emplacement caché sur le disque dur du NVR. Le NVR déverrouille

le périphérique de stockage externe chiffré automatiquement à chaque fois que

le périphérique est connecté. Cliquez sur « Suivant ».

Gérer la clé de chiffrement

Pour changer un mot de passe de chiffrement ou télécharger en aval un fichier

de clé de chiffrement, cliquez sur « Encryption Management » (Gestion du

Sélectionnez « Manage encryption key » (Gérer la clé de chiffrement). Cliquez sur

Choisissez de modifier le mot de passe de chiffrement ou de télécharger le fichier

de clé de chiffrement vers un PC local. Cliquez sur « Suivant ».275

En permettant la prise en charge des ASI ou UPS (alimentation sans interruption),

vous pouvez protéger votre NVR d'un arrêt anormal du système provoqué par une

coupure d'alimentation. Dans le cas d'une panne de courant le NVR s'éteint

automatiquement ou entre en mode d'auto-protection en détectant l'état

d'alimentation de l'appareil raccordé à l'ASI.

Mode autonome - USB Pour faire fonctionner en mode autonome USB, suivez les étapes ci-dessous :

Branchez le câble USB de l'ASI au NVR.

Sélectionnez l'option « Activer le support UPS ».

Choisissez si le NVR doit s'arrêter ou entrer en mode d'auto-protection après que

l'alimentation tombe en panne. Spécifiez la durée en minutes que le NVR devrait

attendre avant d'exécuter l'option que vous avez sélectionnée. Après que le NVR

soit entré dans le mode auto-protection, il reprend l'état de fonctionnement

précédent lorsque le courant revient.

Cliquez sur « Appliquer à tous » pour confirmer.

Mode autonome - SNMP276

Pour faire fonctionner en mode autonome SNMP, suivez les étapes ci-dessous :

Assurez-vous que le NVR est connecté au même réseau physique que l'ASI basé

Sélectionnez l'option « Activer le support UPS ».

Sélectionnez « Onduleur APC avec gestion SNMP » à partir du menu déroulant du

Entrez l'adresse IP de l'ASI basé sur le SNMP.

Choisissez si le NVR doit s'arrêter ou entrer en mode d'auto-protection après que

l'alimentation tombe en panne. Spécifiez la durée en minutes que le NVR devrait

attendre avant d'exécuter l'option que vous avez sélectionnée. Après que le NVR

soit entré dans le mode auto-protection, il reprend l'état de fonctionnement

précédent lorsque le courant revient.

Cliquez sur « Appliquer à tous » pour confirmer.

Un réseau maître ASI est responsable de la communication avec le réseau esclaves

ASI sur le même réseau physique concernant l'état de puissance critique. Pour

configurer votre NVR avec l'ASI comme mode du réseau maître, branchez le câble

USB de l'ASI vers le NVR, et suivez les étapes ci-dessous :277

Assurez-vous que le NVR (le « maître ASI ») est connecté au même réseau

physique que le réseau d'esclaves de l'ASI.

Sélectionnez l'option « Activer le support UPS ».

Cliquez sur « Activer le support réseau UPS ». Cette option apparaît uniquement

lorsque votre NVR est connecté à l'ASI via un câble USB.

Choisissez si le NVR doit s'arrêter ou entrer en mode d'auto-protection après que

l'alimentation tombe en panne. Spécifiez la durée en minutes que le NVR devrait

attendre avant d'exécuter l'option que vous avez sélectionnée. Après que le NVR

soit entré dans le mode auto-protection, il reprend l'état de fonctionnement

précédent lorsque le courant revient.

5. Entrez l' « adresse IP » des autres réseaux esclaves de l'ASI pour être averti en

cas de panne de courant.

6. Cliquez sur « Appliquer à tous » pour confirmer et continuer l'installation pour

les systèmes NVR qui fonctionnent en réseau du mode esclave ci-dessous.

Mode du réseau maître

Un réseau esclave ASI communique avec le réseau maître pour recevoir l'état de l'ASI.

Pour configurer votre NVR avec l'ASI comme mode de réseau esclave, suivez les

étapes ci-dessous :278

1. Assurez-vous que le NVR est connecté au même réseau physique que le réseau

2. Sélectionnez l'option « Activer le support UPS ».

3. Sélectionnez « Esclave réseau UPS » à partir du menu déroulant du « protocole

4. Entrez l'adresse IP du serveur ASI du réseau.

5. Choisissez si le NVR doit s'arrêter ou entrer en mode d'auto-protection après

que l'alimentation tombe en panne. Spécifiez la durée en minutes que le NVR

devrait attendre avant d'exécuter l'option que vous avez sélectionnée. Après que

le NVR soit entré dans le mode auto-protection, il reprend l'état de

fonctionnement précédent lorsque le courant revient.

Cliquez sur « Appliquer à tous » pour confirmer.

Remarque : Pour permettre à l'appareil ASI d'envoyer des alertes SNMP au NVR QNAP en cas de perte d'alimentation, vous pouvez avoir à entrer l'adresse IP du NVR

dans la page de configuration de l'ASI.

Comportement de la fonctionnalité ASI du NVR En cas de perte puis de rétablissement de l'alimentation, les événements sont

enregistrés dans les « Journaux des évènements du système ».279

Lors d'une perte d'alimentation, le NVR attend le temps spécifié que vous avez entré

dans les « Paramètres UPS (Onduleur/ASI) » avant d'éteindre ou de passer en mode

Si l'alimentation est rétablie avant la fin du délai d'attente, le NVR reste en

fonctionnement et annule son action de mise hors tension ou d'auto-protection.

Une fois que l'alimentation est restaurée :

Si le NVR est en mode auto-protection, il reprend son fonctionnement normal.

Si le NVR est éteint, il reste éteint.

Différence entre le mode auto-protection et le mode mise hors tension

Le NVR reprend après

rétablissement de l'alimentation.

Si la panne dure jusqu'à ce que

l'onduleur soit désactivé, le NVR

peut souffrir d'un arrêt anormal.

Le NVR est arrêté correctement.

Le NVR reste éteint après le

rétablissement de l'alimentation.

Une remise sous tension

manuelle du NVR est nécessaire.

Si le courant est rétabli après que le NVR se soit arrêté et avant que le dispositif

onduleur ne se soit éteint, vous pouvez allumer le NVR par Wake on LAN* (si votre

NVR et l'onduleur prennent tous deuex en charge le Wake on LAN et si Wake on

LAN est activé sur le NVR).

Si le courant est rétabli après que le NVR et l'onduleur se soient tous deux éteints, le

NVR réagit en fonction des réglages dans "Paramètres système" > "Rétablissement de

l'alimentation".280281

9.1.11 État du système

Informations système

Consultez sur cette page le résumé des informations système telles que le nom du

serveur, la mémoire, le firmware et l'heure du système.

Affichez sur cette page les paramètres et les statistiques actuelles du réseau, qui

sont présentés en fonction des interfaces réseau. Cliquez sur la flèche vers le haut en

haut à droite pour réduire la page de l'interface et sur la flèche vers le bas pour

Informations sur le matériel

Consultez sur cette page les informations matérielles de base du NVR.282

Surveillance des ressources :

Vous pouvez afficher sur cette page l'usage du processeur, l'utilisation du disque, et

les statistiques de transfert de bande passante du NVR.

Usage de l’unité centrale : Cette onglet affiche l'usage de l'unité centrale du

Utilisation de la mémoire : Cet onglet affiche l'utilisation de la mémoire du NVR

sous forme de graphique dynamique en temps réel.283

Utilisation du disque : Cet onglet affiche l'utilisation de l'espace disque de chaque

volume disque et ses dossiers partagés.

Bande passante de transfert : Cet onglet fournit des informations sur le transfert

de bande passante de chaque port LAN disponible du NVR.284

Processus : Cet onglet affiche des informations sur les processus en cours

d'exécution sur le NVR.285

9.1.12 Journaux du système

Enregistrement des statistiques

Le NVR peut stocker 10.000 journaux d'événements récents, y compris les messages

d'avertissement, d'erreur et d'information. Si le NVR ne fonctionne pas correctement,

reportez-vous aux journaux d'événements pour le dépannage.

Journaux de connexion au système

Le NVR prend en charge l'enregistrement des connexions HTTP, FTP, Telnet, SSH, AFP,

SAMBA et iSCSI. Cliquez sur "Options" pour sélectionner le type de connexion à

enregistrer dans le journal. Les performances de transfert de fichier peuvent être

légèrement affectées lorsque cette fonction est activée.

Conseil : Faites un clic droit et sélectionnez un journal pour supprimer

l'enregistrement ou bloquer l'IP, et sélectionner la durée pendant laquelle l'IP doit

être bloquée. Pour effacer tous les journaux, cliquez sur « Effacer ».286

Lancer la connexion : Activez cette option pour archiver les journaux de connexion.

Le NVR génère automatiquement un fichier CSV et l'enregistre dans un dossier

spécifié quand le nombre de journaux atteint la limite supérieure.

Les journaux d'accès de niveau fichier sont disponibles sur cette page. Le NVR

enregistre les journaux lorsque les utilisateurs accèdent, créent, suppriment,

déplacent ou renomment des fichiers ou des dossiers via le type de connexion

spécifié dans "Options".287

Utilisateurs en ligne

Les informations concernant les utilisateurs en ligne se connectant au NVR par les

services de mise en réseau sont affichées sur cette page.

Conseil : Vous pouvez couper la connexion IP, l'ajouter à la liste des adresses IP

bloquées et sélectionner combien de temps vous voulez qu'elle soit bloquée.

Recherche avancée dans les journaux

La Recherche avancée dans les journaux est fournie pour rechercher les journaux

d'événements du système, les journaux de connexion du système et les utilisateurs

en ligne, en se basant sur les préférences de l'utilisateur. Tout d'abord, précisez le

type de journal, les utilisateurs, le nom de l'ordinateur, la plage de dates et l'adresse

IP source puis cliquez sur "Rechercher" pour rechercher les journaux souhaités ou

réinitialiser pour lister tous les journaux.288

Veuillez noter que pour les utilisateurs en ligne, seule l'adresse IP source et le Nom

de l'ordinateur peuvent être spécifiés.289

9.2 Paramètres de privilège

Le NVR prend en charge 3 types d'utilisateurs :

Les comptes d'administrateur par défaut du système sont «admin» et

«supervispr» (mot de passe par défaut : admin). Tous les deux ont les droits

d'administration du système, de surveillance et de lecture. Les administrateurs

ne peuvent pas être supprimés. Ils ont le droit de créer et de supprimer de

nouveaux administrateurs, des gestionnaires système, et des utilisateurs

généraux, ainsi que de modifier leurs mots de passe. Les autres

'administrateurs' nouvellement créés disposent des droits d'administration du

système, de surveillance et de lecture, mais certains droits sont différents de

«admin» et «supervisor».

2. gestionnaire système

Le compte de gestionnaire système par défaut est ‘sysmgr’ (mot de passe par

défaut : admin). Ce compte a le droit d'administration système et ne peut pas

être supprimé. 'sysmgr' peut créer et supprimer d'autres comptes de gestion du

système et des utilisateurs généraux, et leur attribuer des droits de surveillance,

de lecture, et d'administration. Les autres gestionnaires du système

nouvellement créées ont également le droit d'administration, mais certains droits

sont différents de 'sysmgr'.

Les utilisateurs généraux n'ont que les droits de surveillance et de lecture vidéo.

Ils n'ont pas d'autorité d'administration.

Les informations suivantes sont nécessaires pour créer un nouvel utilisateur :

Nom d'utilisateur : Le nom d'utilisateur est sensible à la casse et prend en charge

les caractères sur plusieurs octets, tels que le chinois, le japonais, le coréen et le

russe. Le longueur maximale est de 32 caractères. Les caractères non valides

sont : " / \ [ ] : ; | = , + * ? < > ` '

Mot de passe : Le mot de passe est sensible à la casse et prend en charge un

maximum de 16 caractères. Il est recommandé d’utiliser un mot de passe avec au

moins 6 caractères.290

Créer un utilisateur

Pour créer un utilisateur sur le NVR, cliquez sur "Créer".

Suivez les instructions de l'assistant pour terminer les détails.291

Pour permettre l'accès au NVR sur un Réseau Microsoft Windows, activez le service

de fichiers pour les réseaux Microsoft. Spécifiez également la façon dont les

utilisateurs sont authentifiés.

Si le réseau local dispose d'un serveur WINS installé, spécifiez l'adresse IP. Le NVR

enregistre automatiquement son nom et son adresse IP avec le service WINS. Si vous

avez un serveur WINS sur votre réseau et que vous voulez utiliser ce serveur,

saisissez l'adresse IP de ce serveur WINS. N'activez pas cette option si vous n'êtes pas

sûr de vos paramètres.

Maître de domaine local :

Un navigateur de domaine principal est responsable de la collecte et de

l'enregistrement des ressources et des services disponibles pour chaque ordinateur

du réseau ou d'un groupe de travail de Windows. Lorsque vous trouvez le temps

d'attente pour la connexion au Voisinage réseau / Favoris réseau trop long, cela peut

être causé par la défaillance d'un navigateur maître du domaine existant ou par

l'absence de navigateur maître sur le réseau. S'il n'y a pas de navigateur maître sur

votre réseau, sélectionnez l'option "Maître de domaine" pour configurer le NVR en

tant que navigateur maître. N'activez pas cette option si vous n'êtes pas sûr de vos

Autoriser uniquement une authentification NTLMv2. :

NTLMv2 signifie NT LAN Manager version 2. Lorsque cette option est activée,

l'identification sur les dossiers partagés par Microsoft Networking est autorisée293

uniquement avec l'authentification NTLMv2. Si l'option est désactivée, NTLM (NT LAN Manager) est utilisé par défaut et NTLMv2 peut être négocié par le client. Le

réglage par défaut est Désactivé.

Priorité de résolution de nom :

Vous pouvez choisir d'utiliser le serveur WINS ou le serveur DNS pour résoudre les

noms d'hôte client à partir d'adresses IP. Lorsque vous configurez votre NVR pour

utiliser un serveur WINS ou pour être serveur WINS, vous pouvez choisir d'utiliser

DNS ou WINS en premier pour la résolution de nom. Lorsque WINS est activé, le

réglage par défaut est "Essayer WINS puis DNS". Sinon, DNS est utilisé pour la

résolution de nom par défaut.

Style d'identification : DOMAINE\NOM D'UTILISATEUR au lieu de DOMAINE+NOM D'UTILISATEUR pour FTP, AFP et File Station

Dans un environnement Active Directory, les formats de connexion par défaut pour

les utilisateurs du domaine sont :

Partages Windows : domaine\nom d'utilisateur

FTP : domaine + nom d'utilisateur

File Station : domaine + nom d'utilisateur

AFP : domaine + nom d'utilisateur

Lorsque vous activez cette option, les utilisateurs peuvent utiliser le même format

d'identification (domaine\nom d'utilisateur) pour se connecter au NVR via AFP, FTP

Enregistrer automatiquement dans le DNS : Lorsque cette option est activée et que

le NVR est joint à un Active Directory, le NVR s'enregistre automatiquement dans le

domaine du serveur DNS. Ceci crée une entrée d'hôte DNS pour le NVR dans le

serveur DNS. Si l'adresse IP NVR est modifiée, le NVR met automatiquement à jour la

nouvelle adresse IP dans le serveur DNS.

Activer les domaines approuvés : Sélectionnez cette option pour charger les

utilisateurs de confiance des domaines Active Directory et préciser leurs droits

d'accès au NVR dans "Réglages de privilège" > "Dossiers partagés". (Les approbations

de domaine sont mises en place dans Active Directory, et non sur le NVR.)294

9.3.2 FTP Service FTP Lorsque vous activez le service FTP, vous pouvez spécifier le numéro de port et le

nombre maximal d'utilisateurs autorisés à se connecter simultanément au NVR via

Pour utiliser le service FTP du NVR, activez cette fonction. Ouvrez un navigateur IE et

entrez ftp://NVR IP. Entrez le nom d'utilisateur et le mot de passe pour vous

connecter au service FTP.

Sélectionnez cette option pour utiliser une connexion FTP standard ou FTP cryptée

SSL/TLS. Sélectionnez le type de protocole approprié dans votre logiciel client FTP

pour assurer le succès de la connexion.

Pour activer ou désactiver le support d'Unicode. Le réglage par défaut est Non. Si

votre client FTP ne prend pas en charge Unicode, il est recommandé de désactiver

cette option et de sélectionner la langue que vous indiquez dans "Paramètres

généraux" > "Codepage" de sorte que les noms de fichiers et de dossiers puissent

s'afficher correctement. Si votre client FTP prend en charge Unicode, activez le

support Unicode à la fois pour votre client et pour le NVR.

Identification anonyme :

Vous pouvez activer cette option pour autoriser l'accès anonyme au NVR via FTP. Les

utilisateurs peuvent se connecter aux fichiers et aux dossiers qui sont ouverts à295

l'accès public. Si cette option est désactivée, les utilisateurs doivent entrer un nom

d'utilisateur et un mot de passe autorisés pour se connecter au serveur.

Plage de ports FTP passifs :

Vous pouvez utiliser la plage de ports par défaut (55536-56559) ou spécifier une

plage de ports supérieure à 1023. Lorsque vous utilisez cette fonction, assurez-vous

que vous avez ouvert les ports sur votre routeur ou sur votre pare-feu.

Répondre par une adresse IP externe a la requête d'une connexion FTP passive :

Lorsque la connexion FTP passive est utilisée, que le serveur FTP (NVR) est derrière

un routeur et qu'un ordinateur distant ne peut pas se connecter au serveur FTP via le

WAN, activez cette fonction. Lorsque cette option est activée, le NVR répond à

l'adresse IP que vous spécifiez ou détecte automatiquement l'adresse IP externe de

sorte que l'ordinateur distant soit en mesure de se connecter au serveur FTP.296

Chapter 10. Applications QNAP

10.1 Service myQNAPcloud

Le service myQNAPcloud est une fonction qui fournit l'enregistrement du

nom d'hôte, le mappage d'une IP dynamique de NVR à un nom de

domaine, et le mappage de port automatique des routeurs UPnP sur le

réseau local. Utilisez l'assistant myQNAPcloud pour enregistrer un nom

d'hôte unique pour le NVR, configurer la redirection de port automatique

sur le routeur UPnP, et publier des services NVR pour l'accès à distance

Pour utiliser le service myQNAPcloud, assurez-vous que le NVR a été

connecté à un routeur UPnP et à Internet et cliquez sur le raccourci

myQNAPcloud du bureau du NVR ou du menu principal.

10.1.1 Services d'accès à distance

Assistant myQNAPcloud

La première fois que vous utilisez le service myQNAPcloud, il vous est

recommandé d'utiliser l'assistant myQNAPcloud pour terminer les

paramétrages. Suivez les étapes suivantes :

Cliquez sur "Prise en main" pour297

utiliser l'assistant.

3. Veuillez utiliser votre ID myQNAPcloud (QID) et votre mot de

passe pour vous connecter. (Cliquez sur "Créer un compte

myQNAPcloud" si vous n'avez pas de compte myQNAPcloud.)298

Entrez un nom pour enregistrer votre NVR et cliquez

L'assistant va configurer automatiquement votre

Consultez la page de résumé et cliquez sur "Terminer" pour terminer

Gérer et configurer votre compte myQNAPcloud

Cliquez sur "Gérer le compte myQNAPcloud" en haut de la page après avoir

lancé myQNAPcloud ou connectez-vous à votre compte sur

http://www.myqnapcloud.com.302

Après avoir c liqué sur votre ID de connexion (QID) et votre mot de passe

dans "Se connecter", vous pouvez entrer le nom de votre appareil dans

"Entrez le nom de l'appareil" pour rechercher vos appareils. Ou bien vous

pouvez sélectionner "Mes appareils" dans le menu déroulant en bas à

gauche pour passer en revue tous vos services et les détails des appareils

publiés, y compris le nom, l'adresse DDNS, les IP LAN et WAN.303

Ou bien, sélectionnez le bouton "Mon compte" dans le coin supérieur

gauche pour vérifier votre profil, changer votre mot de passe et surveiller

l'activité de votre compte.304305

Accéder aux services NVR via le site myQNAPcloud

Pour accéder aux services du NVR via le site myQNAPcloud, spécifiez le

NVR vous vous avez inscrit dans le champ de recherche et cliquez sur le

bouton de recherche sur la droite.

Les services publiés du NVR public sont listés.306

Entrez le code d'accès pour parcourir les services privés.

Après avoir entré le nom d'utilisateur et le code d'accès, vous pouvez parcourir les services privés.

Remarque : Pour la configuration des services privés du NVR, veuillez-vous

référer à la section DDNS/Cloud Portal plus loin dans ce chapitre.

Configuration automatique du routeur

Dans "Services d'accès à distance"> "Configuration automatique du

routeur", vous pouvez activer ou désactiver la redirection de port UPnP.

Lorsque cette option est activée, votre NVR est accessible depuis Internet

via le routeur UPnP.307

Remarque : S'il existe plusieurs routeurs sur le réseau, seul celui qui est défini

en tant que passerelle par défaut du NVR est détecté.

Cliquez sur "Rebalayage" pour détecter le routeur si aucun routeur UPnP

ne se trouve sur le réseau local et sur "Diagnostiques" pour vérifier les

journaux de diagnostic.

Si le routeur UPnP est incompatible avec le NVR, cliquez sur puis

cliquez sur "Retour sur la compatibilité du routeur UPnP..."

(Http://www.qnap.com/go/compatibility_router.html) pour contacter

le support technique.308

Sélectionnez les services NVR auxquels autoriser l'accès à distance

dans la section "Services réacheminés". Puis cliquez sur "Appliquer au

routeur". Le NVR configure la redirection de port sur le routeur UPnP

automatiquement. Vous pouvez alors accéder aux services NVR

Si plus de deux NVR sont connectés à un seul routeur UPnP, veuillez

spécifier un port différent pour chaque NVR. Si votre routeur ne supporte

pas la fonctionnalité UPnP, les utilisateurs doivent configurer manuellement

le renvoi de port sur le routeur. Référez-vous aux liens ci-dessous :

Liste de compatibilité des routeurs UPnP :

http://www.qnap.com/UPnP_Router_Compatibility_List

My DDNS Avec le Cloud Portal, les services du NVR sur le Web tels que

l'administration web et File Station peuvent être publiés

sur http://www.myqnapcloud.com.309

En activant les services du NVR à cette étape, ils sont ouverts pour l'accès

à distance, même s'ils ne sont pas publiés.

Activez le service DDNS dans mon "Services d'accès à distance" et le NVR

notifiera automatiquement le serveur myQNAPcloud si l'adresse IP WAN

du NVR a changé. Pour utiliser le service myQNAPcloud, assurez-vous

que le NVR a été connecté à un routeur UPnP et à Internet.

Le nom myQNAPcloud de chaque NVR QNAP est unique. Un

nom myQNAPcloud peut être utilisé seulement avec un NVR.

Un nom myQNAPcloud enregistré expirera au bout de 120

jours si le NVR est resté hors ligne durant la période. Une fois

que le nom a expiré, il sera disponible pour un nouvel

enregistrement par d'autres utilisateurs.

Dans "Services d'accès à distance" > "My DDNS/Cloud Portal" > "Cloud

Portal", les services du NVR sur le Web sont affichés. Sélectionnez

"Publier" pour publier les services du NVR sur le site myQNAPcloud.

Sélectionnez "Privé" pour cacher les services du NVR publiés d'un accès

public si vous ne voulez pas que chaque utilisateur puisse accéder à ce

service NVR publié. Les services privés sur le site Web de myQNAPcloud310

ne sont visibles que pour certains utilisateurs spécifiés disposant d'un

code d'accès à myQNAPcloud.

Définissez le code d'accès myQNAPcloud pour les services privés :

Entrez un code de 6 à 16 caractères (a-z, A-Z, 0-9 seulement). Le code

est nécessaire lorsque les utilisateurs tentent de voir les services privés

du NVR sur le site myQNAPCloud.

Remarque : Si un service désactivé du NVR est publié, le service n'est pas

accessible même si l'icône correspondante est affichée sur le site Web

myQNAPcloud (http://www.myQNAPcloud.com).

Cliquez sur “Add Users (Ajouter des utilisateurs)” et spécifiez au

maximum 9 utilisateurs de NVR local qui peuvent afficher les services

privés du NVR publiés sur le site web de myQNAPcloud.

Sélectionnez les utilisateurs et la méthode de connexion : site Web

myQNAPcloud. Cliquez sur « Appliquer ».311

Puis cliquez sur “Appliquer” pour enregistrer les réglages.

Pour envoyer les instructions d'utilisation du service de myQNAPcloud

aux utilisateurs par email, sélectionnez le(s) utilisateur(s) et cliquez sur

“Envoyer une invitation”.312

Remarque : Pour utiliser cette fonction, les réglages du serveur d'email doivent

avoir été correctement configurés dans “Panneau de contrôle” > “Paramètres

système” > “Notification” > "Serveur SMTP".

Entrez l'adresse email. Cliquez sur “Send” (Envoyer).313

10.1.2 Services Cloud

Amazon S3 (Service de Stockage Simple) est un service de stockage Web en ligne fourni par Amazon Web Services.

Le NVR QNAP VioStor prend en charge Amazon S3 pour permettre aux utilisateurs de sauvegarder les données du

NVR vers Amazon S3, ou de télécharger les données à partir d'Amazon S3 pour le NVR à tout moment. En outre,

les utilisateurs peuvent également créer des tâches de réplication planifiée pour la sauvegarde quotidienne,

hebdomadaire ou mensuelle.

Créez votre propre compte Amazon S3

Pour utiliser la fonction Amazon S3 sur NVR, suivez les étapes ci-dessous :

Étape 1 : Inscription / Connexion au compte Amazon Web Services

Vous devez vous inscrire pour un compte Amazon S3 (http://aws.amazon.com/s3/). Pour les informations sur les

prix, veuillez consulter le site Web Amazon web services.

Étape 2 : Obtenez votre ID Clé d'accès et votre Clé d'accès secrète

Une fois que vous avez réussi à créer un compte, vous recevz votre ID Clé d'accès et votre Clé

d'accès secrète. Veuillez conserver votre ID et votre clé en lieu sûr.

Si vous avez manqué la notification de la Clé d'accès et de la Clé d'accès secrète, cliquez sur "Votre314

compte" et choisissez "Garanties de sécurité" pour les récupérer.

Vérifiez vos clés d'accès (ID Clé d'accès et Clé d'accès secrète) Cliquez sur "Créer une

nouvelle clé d'accès" si vous n'avez pas les clés d'accès.

Créer une tâche de réplication à distance sur Amazon S3

Pour utiliser une tâche de réplication à distance sur Amazon S3, vous devez d'abord

disposer d'un compte Amazon S3. Vous pouvez vous référer à la section "Créer votre

propre compte Amazon S3" pour les informations détaillées.

Vous pouvez sauvegarder les données ou récupérer les données du NVR depuis

Amazon S3. Généralement les services d'Amazon acceptent les demandes reçues

dans les 15 minutes après connexion à Amazon S3. Avant de commencer,

assurez-vous que l'horloge de votre système est configurée correctement en

fonction de votre fuseau horaire. Il est conseillé de configurer votre NVR pour qu'il

se synchronise automatiquement avec l'horloge du système en utilisant le Network

Time Protocol (NTP).

Suivez les étapes ci-dessous pour créer une tâche de réplication à distance sur

Étape 1 : Connectez-vous à votre NVR VioStor et allez dans "myQNAPcloud" >

"Services Cloud" > "Amazon S3". Cliquez sur « Créer une nouvelle tâche".315

Étape 2 : Entrez le nom de la tâche.

Étape 3 : Sélectionnez le type d'utilisation (chargement ou téléchargement) dans le

menu déroulant. Puis entrez la clé d'accès, la clé privée et le chemin d'accès distant.

Un seau représente le répertoire racine sur Amazon S3. Vous pouvez faire des tests

de l'hôte distant en cliquant sur "TEST". Les autres paramètres sont facultatifs.

Remarque : Pour utiliser cette fonction, vous devez créer au moins un seau sur

Amazon S3. Veuillez aller sur Amazon S3 sur le site Web et sélectionner "Créer

un seau" pour créer un seau sur votre compte Amazon S3.316

Étape 4 : Spécifiez le chemin d'accès local sous la forme Partage réseau/Répertoire.

Sélectionnez le partage réseau dans le menu déroulant et entrez le répertoire.317

Étape 5 : Indiquez votre planification de la réplication.318

Étape 6 : Cliquez sur « Terminer » pour terminer la configuration.319

Lorsque la création de la tâche a réussi, vous voyez l'état de la tâche de

réplication. Vous pouvez la modifier ou la supprimer si nécessaire.320

La File Station permet aux utilisateurs d'accéder au NVR sur Internet et de gérer les

fichiers par navigateur Web.

Recherchez par nom, type (musique, film, photo ...) ou

sélectionnez recherche avancée

Changez de mode d'affichage

Créez un dossier dans les dossiers partagés

Copier / Coller des fichiers et des dossiers

Sélectionnez le dossier vers lequel charger le fichier

Partagez un fichier ou un dossier avec d'autres utilisateurs à l'aide

de différentes méthodes

Ajoutez les dossiers partagés à un signet

Actualisez cette page

• Afficher les fichiers et dossiers de mon PC

• Afficher les fichiers cachés

Activez le service dans "Panneau de configuration"> "Applications"> "Gestionnaire de

station". Cliquez sur le lien de la page pour accéder à la File Station.

La File Station peut être lancée à partir du menu principal ou de l'icône File Station

Vous pouvez charger, télécharger, renommer, déplacer, copier ou supprimer des

fichiers et des dossiers sur le NVR.

Chargement de fichiers

Pour utiliser cette fonctionnalité, installez le plugin Adobe Flash pour votre

Sélectionnez un dossier et cliquez sur .

Cliquez sur “Browse (Parcourir)” pour sélectionner le(s) fichier(s).

Sélectionnez entre sauter ou remplacer le(s) fichier(s) existant(s) dans le dossier.

Cliquez sur pour télécharger un ficheir ou sur “Upload All (Télécharger

tout)” pour télécharger tous les fichiers sélectionnés.322

Remarque : La taille maximale d'un fichier qui peut être chargé sur le NVR par la

File Station est de 2 Go sans plug-in JAVA.

Téléchargement de fichiers

1. Sélectionnez un fichier ou un dossier à télécharger.

2. Faites un clic droit avec la souris et sélectionnez "Télécharger" pour télécharger

le fichier. Veuillez noter que si tous les fichiers d'un dossier sont sélectionnés, ils

sont compressés et téléchargés sous forme d'un fichier zip.

Création de dossiers

Sélectionnez un dossier ou un dossier partagé dans lequel vous souhaitez créer

Entrez le nom du nouveau dossier et cliquez sur "OK".323

Renommer des fichiers ou des dossiers :

Sélectionnez un fichier ou un dossier à renommer.

Faites un clic droit avec la souris et sélectionnez "Renommer" pour renommer le

Entrez le nouveau nom de fichier ou de dossier et cliquez sur 'OK'.

Copie de fichiers ou de dossiers

Sélectionnez les fichiers ou les dossiers à copier.

Cliquez sur le dossier de destination.

Cliquez sur et confirmez pour copier les fichiers ou les dossiers.

Déplacement de fichiers ou de dossiers

Sélectionnez les fichiers ou les dossiers à déplacer.

Cliquez avec le bouton droit et sélectionnez “Déplacer”.

Sélectionnez le dossier de destination. Cliquez sur “OK (OK)”.

Suppression de fichiers ou de dossiers

Sélectionnez un fichier ou un dossier à supprimer.

Cliquez avec le bouton droit et sélectionnez “Supprimer”.

Confirmez pour supprimer le fichier ou le dossier.

Rechercher un fichier/dossier324

La File Station prend en charge la recherche intelligente de fichiers, de sous-dossiers,

et de dossiers sur le NVR. Vous pouvez rechercher un fichier ou un dossier avec tout

ou partie du nom de fichier ou de dossier, ou avec l'extension du fichier.325

L'App Center est une plate-forme numérique pour la distribution d'applications NVR.

Les utilisateurs peuvent rechercher, installer, désinstaller et mettre à jour les

applications développées par QNAP ou les applications de tiers via l'App Center, afin

de développer les services et d'ajouter de nouvelles fonctionnalités au NVR.

L'App Center peut être lancé à partir du raccourci App Center du menu principal ou

Vous familiariser avec App Center

Recherche les applications qui sont disponibles

pour l'installation sur le NVR.

Mettez à jour toutes les applications qui sont

actuellement installées sur le NVR.326

Rafraîchir la page actuelle

Installer manuellement

Parcourez pour charger et installer un add-on

Trier les applications par catégorie, nom ou date

• Mes applications : Listez toutes les applications qui sont actuellement installés

• Toutes les applications : Listez toutes les applications qui peuvent être installées

Utilisation d'App Center

Recherche d'applications

Pour rechercher une application, entrez le mot clé dans la barre de recherche.

Installation, mise à jour et suppression des applications

Pour installer une application, cliquez sur le bouton "Ajouter à QVR+" et le processus

d'installation commence. Une fois le processus d'installation terminé, le bouton

"Ajouter à QVR+" devient le bouton "Ouvrir" et vous pouvez directement cliquer sur

ce bouton pour lancer l'application nouvellement installée. Cette application

nouvellement installée apparait alors dans "Mes applications".

• Assurez-vous que le NAS est connecté à Internet.

• QNAP n'est pas responsable pour le dépannage des problèmes causés par les

logiciels/add-ons open source.

• Lorsque vous installez un add-on qui nécessite une autre application, l'add-on

requis sera automatiquement ajouté à la file d'attente d'installation avant l'add-on

• Si le processus de mise à jour de l'application est annulé avant la fin, veuillez

installer l'application à nouveau à partir de l'App Center.

Pour mettre à jour une application, cliquez sur "Mise à jour" et cliquez sur "OK" pour

confirmer. Alternativement, vous pouvez cliquer sur "Tout mettre à jour" sur la barre

de menu pour installer toutes les mises à jour et "Rafraîchir" pour vérifier les

dernières mises à jour. Le bouton devient "Ouvrir" pour signifier que la mise à jour327

est complète pour une application. Pour supprimer une application, cliquez d'abord

sur une application installée afin d'ouvrir sa page de présentation. Cliquez sur

"Supprimer" sur la page pour la désinstaller du NVR et cliquez sur "OK" pour

• Cliquez sur le bouton marche / arrêt dans l'icône d'une application pour activer

ou désactiver une application.

Installation hors ligne

Pour installer des applications lorsque le NVR est hors ligne ou des applications bêta

qui ne sont pas officiellement disponibles sur le serveur QNAP App, les utilisateurs

peuvent télécharger l'application app (* .qpkg) sur le site de sécurité QNAP

(http://www.qnapsecurity.com/)ou sur le forum

(http://forum.qnapsecurity.com/index.php), décompresser les fichiers, puis cliquer

sur "Installer manuellement" sur la barre de menu afin d'installer les applications

QNAP Surveillance Central Management Lite (dénommé "QSCM Lite" dans le

document suivant) est une application puissante, innovante et gratuite prise en

charge par le NVR VioStor de QNAP (avec le firmware QVR 5.0 et au-dessus), qui peut

transformer votre NVR en un serveur CMS pour gérer jusqu'à 16 NVR de QNAP et

jusqu'à 256 caméras.

Aucun investissement supplémentaire en matériel ou logiciel n'est requis pour

ajouter la fonctionnalité de serveur CMS sur un NVR - tout ce que vous avez à faire

est d'installer l'application QSCM Lite.

QSCM Lite peut gérer des NVR qui sont sur le même réseau local privé que QSCM Lite.

11.2 Installation de QSCM Lite sur un serveur NVR

Pour installer QSCM Lite, veuillez le télécharger à partir de l'App Center de QVR 5.0.

Pour plus d'informations sur l'App Center, référez-vous à la section 10.3 App Center.

11.2.2 Comment faire pour installer QSCM Lite sur un serveur

NVR Pour installer QSCM Lite, allez dans l'App Center sur le bureau de QVR 5.0.329

Allez dans Toutes les applications.

Cliquez sur « Ajouter QSCM Lite à QVR »330

Commencez à télécharger QSCM Lite.

Lorsque QSCM Lite a été téléchargé, le système va automatiquement installer QSCM Lite.331

Lorsque l'option « Ouvrir » apparaît, QSCM Lite a été installé avec succès.

QSCM Lite sera affiché dans Mes applications, avec l'état Ouvert par défaut. QVR 5.0

est maintenant un serveur CMS.332

QSCM Lite peut être éteint pour désactiver la fonction de serveur CMS si nécessaire.

11.2.3 Rappels d'installation et recommandations

 QSCM Lite ne peut être installé que sur des NVR de QNAP avec la version de

firmware 5.0 ou au-dessus.

 Lors de l'activation de QSCM Lite sur QVR 5.0, vous avez 2 options :

1. Ne pas enregistrer des clips de caméra sur ce serveur, et l'utiliser seulement

comme un serveur CMS.

2. Continuer d'enregistrer des clips de caméra sur ce serveur, et l'utiliser seulement

comme un serveur CMS et un serveur NVR simultanément.333

Dans le deuxième cas (le serveur fonctionnera à la fois comme un serveur CMS et un

serveur NVR simultanément), les ressources matérielles du serveur seront partagées

par le service du serveur NVR et par le service du serveur CMS. Si le taux d'utilisation

du processeur est plus de 80%, ou lorsque le débit est occupé, les performances du

serveur NVR et du serveur CMS seront impactées.

 Il est fortement recommandé d'activer un seul QVR 5.0 comme QSCM Lite pour

gérer de manière centralisée les NVR dans un réseau local. Autrement la gestion

des événements de QSCM Lite (y compris la notification d'événement

d'affichage en direct et le journal des événements) seront séparés entre

plusieurs QSCM Lites.

11.3 Utilisation de QSCM Lite sur un PC client NVR

11.3.1 Comment faire pour utiliser QSCM Lite sur un PC client

Étape 1 : Connectez-vous à un QVR 5.0 avec QSCM Lite. Pour des instructions sur

comment installer QSCM Lite, référez-vous à la section 1.2.2.

Étape 2 : Allez dans l'App Center sur le bureau de QVR 5.0.

Ou, dans le menu principal de QVR 5.0334

Étape 3 : Cliquez sur l'icône de QSCM Lite pour aller à la page de connexion de QSCM Lite

Étape 4 : Le système va automatiquement vous rediriger vers la page de connexion

de QSCM Lite, et vous pouvez vous connecter en utilisant le nom d'utilisateur/mot de

passe par défaut (admin/admin).335

Étape 5 : La première page que vous verrez après la connexion à QSCM Lite est la

page d'affichage en direct. Avant d'avoir configuré QSCM Lite, aucune caméra ne sera

Étape 6 : Pour configurer QSCM Lite, allez à la page de configuration.336

Étape 7 : Pour apprendre à configurer QSCM Lite, référez-vous à la section 3.5

Configurer le client CMS du manuel de l'utilisateur de VioStor CMS.

 VioStor CMS est une solution CMS de haute performance. Le serveur CMS prend

en charge la surveillance et la gestion de jusqu'à un maximum de 128

multiserveurs. Les utilisateurs peuvent surveiller jusqu'à 1024 caméras IP, avec

jusqu'à 64 canaux par écran. Les lectures indépendantes simultanées et les

contrôles d'affichage à quatre écrans sont également supportés. Le serveur CMS

possède une compatibilité maximale avec la série QNAP VioStor NVR et prend

également en charge une variété de caméras IP d'autres marques.

Pour plus d'informations sur VioStor CMS, référez-vous à :

http://www.qnapsecurity.com/pro_detail_featurecms.asp?p_id=273

11.3.2 Rappels d'utilisation et recommandations

 Si vous avez un serveur fonctionnant à la fois comme un serveur CMS et un

serveur NVR simultanément, il est fortement recommandé d'ouvrir une seule

page d'affichage en direct (soit l'affichage en direct de QVR 5.0 ou l'affichage en

direct de QSCM Lite) à la fois. Sinon, le niveau d'utilisation du processeur et la

charge de l'ordinateur client vont doubler.

 Pour les spécifications des PC clients, référez-vous à la Section 2.1 Spécifications

d'ordinateur personnel de ce manuel de l'utilisateur.337

11.3.3 Spécifications du client QSCM Lite

 Les spécifications du client QSCM Lite sont principalement synchronisées avec

les spécifications du client VioStor CMS.

 La différence entre les spécifications du client QSCM Lite & du client VioStor

CMS sont sujettes à modification sans notification préalable.

11.4 Comparaison entre le CMS VioStor & QSCM Lite

VioStor CMS Type de fonctionnement

NVR 4.1 (et au-dessus)

Connexions d'utilisateur

Surveillance et gestion

 Les spécifications du client QSCM Lite sont principalement synchronisées avec

les spécifications du client VioStor CMS.

 La différence entre les spécifications du client QSCM Lite & du client VioStor

CMS sont sujettes à modification sans notification préalable.338

Qstart apporte deux fonctionnalités innovantes à la pointe de la

technologie : le contrôle de commutateur réseau et l'initialisation du système.

L'initialisation système est simplifiée en affectant automatiquement les

paramètres par défaut en un simple clic. En intégrant des commutateurs pris en

charge, Qstart propose une topologie réseau complète ainsi qu'une liste afin

que les utilisateurs puisse gérer en intégralité l'état des appareils et la santé du

réseau. Qstart intègre les fonctions principales des commutateurs PoE afin que

les utilisateurs puissent configurer en toute simplicité les IP des caméras, gérer

l'état de PoE et contrôler le trafic via le logiciel VioStor (QVR). L'interface

graphique intuitive permet de détecter les pannes avec précisions et de les

dépanner efficacement. Qstart propose à ses utilisateurs une expérience

rafraîchissante lors de l'installation et de la maintenance à distance des NVR.

12.2 Avant d'utiliser Qstart

1. Pour tous les appareils, dont les caméra IP, PC clients, un VioStor de QNAP doit

être connecté au même commutateur PoE. (VioStor ne prend plus en charge que

le scénario d'un unique commutateur PoE ; évitez les PoE en cascade.)

2. Ne configurez pas votre appareil sur une IP statique, notamment le PC client et le

NVR VioStor. Ne paramétrez que le DHCP.

3. Toutes les caméras IP doivent avoir leur configuration par défaut pour

l'initialisation de Qstart.

12.3 Initialisation du système

Remarque : Pour utiliser Qstart, assurez-vous que les disques durs insérés sont

nouveaux, ou qu'ils n'ont pas été configurés par le NVR.

1. Trouvez l'adresse IP de VioStor via le finder de QNAP.339

2. Connectez-vous à la page d'administration web de QVR, puis sélectionnez Qstart.

Assurez-vous que vous utilisez un commutateur et un modèle de VioStor pris en

charge (consultez la liste de compatibilité pour de plus amples informations).

3. VioStor détectera s'il existe un serveur DHCP sur le même LAN.

i. Si un serveur DHCP est détecté, vous serez redirigé vers la page Installation

ii. Si aucun serveur DHCP n'est détecté, les utilisateurs sont invités à activer le

serveur DHCP du NVR.340

A. Les utilisateurs peuvent activer le serveur DHCP en sélectionnant Oui.341

B. Vous reviendrez à la page dé départ en sélectionnant Non.

4. La page Installation rapide comprend des informations de base sur le NVR et les

appareils connectés au commutateur (dont le fuseau horaire, le nom, l'IP, la

configuration de disque, etc.) Confirmez la validité de ces informations puis

continuez pour terminer l'initialisation.342

i. Les utilisateurs ne peuvent pas modifier les paramètres réseau

(DHCP/Statique) en mode Qstart.

ii. Le numéro de canal est fonction du numéro de port du commutateur.

(Par exemple, si un VS-2112 Pro+ se connecte à un commutateur de 24

ports, le tableau affichera le canal 1 jusqu'à 24 quels que soient les canaux

pris en charge par le NVR.)

iii. Paramètres par défaut :

 Sélectionne toutes les caméras prises en charge connectées au

 Configuration automatique343344

5. Accédez au bureau de QVR. La page de vue d'ensemble de la caméra et la page

d'introduction de QVR apparaissent simultanément. (La vue d'ensemble de la

caméra au premier plan, et l'introduction de QVR derrière celle-ci.)

Remarque : Le système activera Qstart une fois l'initialisation de Qstart terminée par

1. Fonctionnalités principales :

1. Mappage de canaux intuitif :

La vidéo affichée sur le canal 1 correspond à la vue d'enregistrement du

port 1 sur le commutateur.

2. Détection et configuration automatique des ports :

Si des appareils sont connectés à d'autres ports, le système détecte

automatiquement les modifications et déplace tous les paramètres

(exceptés les réglages avancés) sur les nouveaux ports. Les utilisateurs

n'ont pas à tout reconfigurer.

i. Ajouter une caméra prise en charge sur le port :

 S'il s'agit d'une nouvelle caméra, le NVR l'ajoutera

automatiquement avec ses paramètres par défaut.

 S'il s'agit d'une caméra qui a déjà été utilisée, le NVR utilisera ses

paramètres précédents.

ii. Si vous retirez la caméra du port, ses paramètres seront effacés.345

iii. Tout changement de port sera enregistré dans les journaux système.

 Où et comment accéder au mode Qstart.

 Paramètres de surveillance -> Réglages avancés -> Paramètres de Qstart :

 Utilisez les commutateurs pris en charge pour activer le mode Qstart. La

marque et le nom du modèle s'affichent, et l'utilisateur peut tester la

 Le mode Qstart est activé par défaut si les utilisateurs sélectionnent Qstart

pendant l'initialisation. Sinon, il est désactivé.

 Si vous réactivez le mode Qstart, tous les paramètres de vos caméras

 En mode Qstart, vous ne pouvez pas ajouter de caméras à des canaux

spécifiques. Pour contourner cette restriction, vous devez désactiver

Qstart dans Réglages avancés.346

12.5 Contrôle de commutateur réseau (incorporé)

1. Affiche toutes les relations de connexion du commutateur

2. Le diagramme affichera les commutateurs pris en charge, les caméras, le

NVR VioStor et d'autres appareils (dont les PC, ordinateurs portables,

commutateurs non pris en charge et autres appareils inconnus.)

Commutateur Caméra NVR QNAP Autre

3. Les utilisateurs peuvent choisir différentes manières d'afficher la

topologie (haut/droite/gauche/bas).

4. En cliquant sur l'adresse IP de l'appareil, celle-ci s'ouvre dans votre

5. Cliquer sur une caméra ouvre la page des paramètres de la caméra.347

12.5.2 Tableau de contrôle du commutateur :

1. Tableau complet d'informations sur le commutateur :

Version du firmware, adresse IP, MAC, puissance totale et puissance

2. Informations complètes sur les ports :

IP, adresse MAC, TX/RX, consommation électrique, capacité PoE, capacité

réseau de l'appareil.

3. Types d'états de commutateur correspondants :

(Réseau, P : PoE, L : Lien, Seul N est activé, alors L peut être détecté comme

12.5.3 Notifications d'événements :

1. Accédez à la liste de journaux en sélectionnant la Notification d'évènements

dans Contrôle du commutateur.

2. Ce tableau affiche les comportements concernant le commutateur uniquement.

Les utilisateurs peuvent garder un trace de la situation entre le commutateur et

les appareils qui lui sont reliés.349

12.5.4 Liste de compatibilité :

PSG-6010VM PSG-6018VM PSG-7026VM Caméra IP AXIS、ACTi、SONY、Panasonic、VIVOTEK Remarque : Les performances de Qstart varient selon les différentes marques de

commutateur. Si vous

avez des questions, contactez notre support technique pour de plus amples

Chapter 13. Panneau LCD

* Cette section est applicable aux modèles de NVR avec un panneau LCD

Le NVR fournit un écran LCD pratique pour les utilisateurs afin d'effectuer la

configuration du disque et d'afficher les informations du système.

Lorsque le NVR démarre, le nom du serveur et l'adresse IP s'affichent.

La première fois que vous l’installez, l’écran LCD affiche le nombre de disques durs

détectés et l’adresse IP. Configurez les disques durs en conséquence.350

*Appuyez sur le bouton « Sélectionner » pour choisir l’option désirée, puis appuyez

sur le bouton « Entrer » pour confirmer.351

Par exemple, lorsque cinq disques durs ont été installés, l'écran LCD affiche :

Appuyez sur le bouton « Sélectionner » pour afficher d'autres options, par ex RAID 6.

Appuyez sur le bouton « Entrer » et le message suivant apparaîtra. Appuyez sur le

bouton « Sélectionner » pour sélectionner « Oui » pour confirmer.

Lorsque la configuration est terminée, le nom du serveur et l'adresse IP s'affichent.

Si le NVR n'arrive pas à créer le volume de disque, le message suivant s'affiche.

Afficher les informations du système sur l’écran LCD Lorsque l’écran LCD affiche le nom du serveur et l’adresse IP, appuyez sur le bouton «

Entrer » pour ouvrir le menu principal. L’écran principal est constitué des éléments

1. TCP/IP Dans TCP / IP, les options suivantes sont disponibles :

1.2 Masque de sous-réseau LAN

1.6 Ouvrir Paramètres du réseau

1.6.1 Paramètres du réseau - DHCP

1.6.2 Paramètres du réseau - IP statique*

1.6.3 Paramètres du réseau - RETOUR

1.7 Retour au menu principal

*Dans 'Paramètres de réseau – IP statique', configurez l'adresse IP, le masque de

sous-réseau, la passerelle et le DNS du LAN 1 et du LAN 2.353

Dans Disques physiques, les options suivantes sont disponibles :

2.2 Retour au menu principal

Les infos de disque affichent la température et la capacité du disque dur.

Cette section affiche la configuration des disques du NVR. La première ligne

affiche la configuration du RAID et la capacité de stockage ; la deuxième ligne

affiche le nombre de disques membres dans la configuration.

S’il y a plus d’un volume, appuyez sur le bouton « Sélectionner » pour afficher

les informations. Le tableau suivant contient la description des messages LCD

de la configuration RAID 5.

Écran LCD Configuration des disques

Cette section affiche la température du système et la vitesse du ventilateur du

Utilisez cette option pour éteindre le NVR. Appuyez sur le bouton «

Sélectionner » pour sélectionner « Oui ». Appuyez ensuite sur le bouton «

Entrer » pour confirmer.

Utilisez cette option pour redémarrer le NVR. Appuyez sur le bouton «

Sélectionner » pour sélectionner « Oui ». Appuyez ensuite sur le bouton «

Entrer » pour confirmer.

Le mot de passe par défaut de l’écran LCD est vierge. Ouvrez l’option pour

changer le mot de passe de l’écran LCD. Sélectionnez « Oui » pour continuer.

Entrez un mot de passe avec un maximum de 8 caractères numériques (0-9)

Lorsque le curseur est sur « OK », appuyez sur le bouton « Entrer ». Vérifiez le

mot de passe pour confirmer les modifications.

Sélectionnez cette option pour retourner au menu principal.355

Lorsque le NVR rencontre une erreur système, un message d’erreur s’affiche sur

l’écran LCD. Appuyez sur le bouton « Entrer » pour afficher le message. Appuyez

à nouveau sur le bouton « Entrer » pour afficher le message suivant.

Sys. Le ventilateur a

Le ventilateur du système a échoué

Le système a surchauffé

Surchauffe HDD Le disque dur a surchauffé

Surchauffe processeur

Le processeur a surchauffé

LAN1 et LAN2 ont été déconnectés en mode

Basculement ou Équilibre de la charge.

LAN1 a été déconnecté

LAN2 a été déconnecté

Panne DD Le disque dur est défectueux

Le disque dur a été éjecté

Le volume est en mode dégradé

Le volume a été démonté

Le volume n’a pas été activé.356

Chapter 14. Guide de dépannage

1. L'écran de surveillance ne s'affiche pas.

Procédez aux contrôles suivants :

a. Vérifiez si le module ActiveX a été installé lors de la connexion à la page de

surveillance du NVR. Réglez le niveau de sécurité sur «Moyen» dans les

Options Internet du navigateur IE.

b. Le NVR est allumé et le réseau est correctement branché.

c. L'adresse IP du NVR n'entre pas en conflit avec d'autres appareils du même

d. Vérifiez les paramètres d'adresse IP du NVR et de l'ordinateur.

Assurez-vous qu'ils sont sur le même sous-réseau.

2. Un canal de la page de surveillance ne s'affiche pas.

Procédez aux contrôles suivants :

a. L'adresse IP, le nom et le mot de passe entré sur la page de configuration de

la caméra sont corrects. Utilisez la fonction «Test» pour vérifier la

b. Lorsque le PC et la caméra IP sont sur le même sous-réseau, alors que le

NVR est sur un autre sous-réseau, l'écran de contrôle ne peut pas être

visualisé à partir du PC. Résolvez les problèmes par les méthodes suivantes.

Méthode 1 : Entrez l'adresse IP de la caméra IP comme adresse IP WAN sur

Méthode 2 : Configurer le routeur pour permettre l'accès interne à l'adresse

IP publique et aux ports mappés des caméras IP.

3. L'enregistrement ne fonctionne pas correctement.

a. Installez le(s) disque(s) dur(s) correctement dans le NVR.

b. Assurez-vous que chaque plateau de disque dur est correctement verrouillé.

c. Vérifiez que la fonction d'enregistrement est activée sur la page de

configuration de la caméra (la fonction est activée par défaut).

Assurez-vous que l'adresse IP, l'identification et le mot de passe de la caméra

d. Si les éléments ci-dessus sont contrôlés comme fonctionnant correctement

alors que le voyant DEL d'état clignote en vert, le disque dur est peut être

endommagé ou impossible à détecter. Dans ce cas, éteignez le NVR et

installez un nouveau disque dur. Si le problème persiste, veuillez contacter357

notre assistance technique.

Remarque : Lorsque les configurations du NVR sont mises à jour,

l'enregistrement est arrêté temporairement et redémarré peu après.

4. Je ne peux pas m'identifier sur la page d'administration du NVR.

Veuillez vérifier que vous avez les droits d'administrateur. Seuls les

administrateurs sont autorisés à se connecter au NVR.

5. La vidéo en direct n'est parfois pas nette ou fluide.

a. La qualité d'image peut être limitée et affectée par le trafic du réseau.

b. Quand il y a plusieurs connexions à la caméra IP ou au NVR, la qualité de

l'image est réduite. Il est recommandé de n'autoriser que trois connexions

simultanées à la page de surveillance au maximum. Pour des

performances d'enregistrement plus élevées, n'ouvrez pas trop de

navigateurs IE pour afficher la vidéo en direct.

c. La même caméra IP peut être partagée par plusieurs serveurs NVR pour un

enregistrement simultané.

6. L'enregistrement sur alarme ne fonctionne pas.

a. Veuillez vous identifier sur le NVR et aller dans "Paramètres de la caméra" >

"Paramètres de l’alarme". Assurez-vous que l'enregistrement sur alarme

est activé pour la caméra IP.

b. Si le NVR est installé derrière un routeur tandis que la caméra IP ne l'est pas,

l'enregistrement sur alarme ne fonctionne pas.

c. Lorsque l'enregistrement sur alarme est activé, assurez-vous que le nombre

de jours pendant lesquels les enregistrements sur alarme sont conservés a

été spécifié dans les "Paramètres de la caméra" > "Paramètres avancés".

Sinon, les enregistrements peuvent se trouver écrasés.

7. L'espace de stockage estimé pour l'enregistrement et affiché sur la page

"Paramètres d'enregistrement" est différent de la valeur réelle.

Cette valeur est estimée en tant que valeur de référence. L'espace disque peut

varier en fonction du contenu des images, de l'environnement réseau et des

performances des caméras IP.

8. Le E-map ne peut pas s'afficher correctement.

Veuillez vérifier le format du fichier. Le NVR prend en charge les E-map au

format JPEG uniquement.358

9. Je ne trouve pas le NVR avec QNAP Finder.

a. Vérifiez si le NVR a été allumé.

b. Connectez le PC local et le NVR au même sous-réseau.

c. Installer la dernière version du Finder depuis www.qnapsecurity.com.

d. Exécutez de nouveau Finder pour rechercher le NVR. Assurez-vous que

tous les logiciels pare-feu sur l'ordinateur ont été désactivés; ou ajoutez

Finder à la liste des programmes autorisés dans le pare-feu.

e. Si le NVR est introuvable, cliquez sur « Actualiser » sur le Finder pour

f. Si le problème persiste, contactez notre assistance technique.

10. Les modifications apportées à la configuration du système n'ont pas pris effet.

Après avoir modifié les paramètres sur la page d'administration, cliquez sur

«Appliquer» pour enregistrer les modifications.

11. La page de surveillance ne peut pas être entièrement affichée dans Internet

Lorsque vous utilisez la fonction zoom d'Internet Explorer, la page ne s'affiche

pas correctement. Veuillez cliquer sur F5 pour actualiser la page.

12. Je ne peux pas utiliser les services SMB, FTP et Web File Manager du NVR.

a. Connectez-vous au NVR en tant qu'administrateur. Allez dans "Paramètres

de réseau" > "Services de fichiers» et vérifiez si ces trois fonctions sont

b. Si le NVR est installé derrière un routeur, les services SMB et FTP ne sont

accessibles qu'à partir du même sous-réseau. Pour les détails, veuillez

consulter Appendix B.

13. Le NVR prend trop de temps pour redémarrer.

Lorsque le NVR prend plus de 5 minutes pour redémarrer, éteignez et rallumez

le serveur. Si le problème persiste, veuillez contacter notre assistance

Appendix A Exemples de configuration

Environnement 1 : Le NVR, la caméra IP et le PC de surveillance sont tous sur le

Dans l'exemple, ajoutez les caméras IP au NVR en entrant les adresses IP des caméras

Environnement 2 : Le NVR et la caméra IP sont installés derrière le routeur, tandis

que le PC de surveillance se trouve à distance

Adresse IP Port mappé sur le routeur

Pour permettre à un PC distant de se connecter au NVR et aux caméras IP, procédez

Étape 1 : Mettez en place le mappage de port (serveur virtuel) sur le routeur.

Étape 2. Ajoutez la caméra IP au NVR en entrant l'adresse IP de la caméra IP dans

les paramètres "Adresse IP". Entrez l'adresse IP publique du routeur et les ports

mappés de la caméra IP dans les paramètres "Adresse IP réseau étendu WAN".

Remarque : Lors de la configuration de la caméra IP, l'IP WAN et l'IP LAN doivent être

Pour ouvrir FTP (port 21) et SMB (port 445) du NVR sur le WAN, configurez les

paramètres de mappage de ports suivants :

Après avoir terminé les deux étapes ci-dessus, connectez-vous au NVR sur le WAN en

entrant l'adresse http://219.87.144.205:8000 IP dans le navigateur IE.

Identifiez-vous alors sur le NVR avec le nom d'utilisateur et le mot de passe.

Si le port spécifié pour le NVR est 80, entrez http://219.87.144.205 pour vous

Remarque : Si le routeur n'utilise pas une adresse IP fixe, configurez les réglages

DDNS sur le routeur. Les autres configurations sont les mêmes que ci-dessus.362

Environnement 3 : Le NVR et la caméra IP sont tous situés à distance

Dans cet exemple, ajoutez la caméra IP au NVR en ajoutant son adresse IP aux

paramètres 'Adresse IP'.

Remarque : Si un port particulier est affecté à la connexion à la caméra IP, spécifiez le

port dans la configuration du système.363

Environnement 4 : Le NVR et la caméra IP sont installés derrière le routeur

Dans cet exemple, pour permettre à un PC distant de se connecter au NVR par FTP,

procédez comme suit :

Étape 1. Mettez en place le mappage de port (serveur virtuel) sur le routeur.

Connectez-vous au NVR 1 via ftp://219.87.145.205:2001

Connectez-vous au NVR 2 via ftp://219.87.145.205:2002

Connectez-vous au NVR 3 via ftp://219.87.145.205:2003

Étape 2. Activez le mappage de port FTP sur le NVR Pour vous connecter à chaque NVR via FTP en cliquant sur «FTP» sur la page de

lecture de chaque NVR, activez le mappage du port FTP dans "Paramètres réseau" >

"Services de fichiers" sur la page d'administration du système et définissez le numéro

Après avoir terminé les deux étapes ci-dessus, connectez-vous au NVR via FTP en

entrant l'adresse IP dans le navigateur IE ou en cliquant sur 'FTP' sur la page de

lecture. Identifiez-vous alors sur le NVR avec le nom d'utilisateur et le mot de
