MODE D'EMPLOI TSEC1080 Pro QNAP

QNAP Turbo NAS Manuel de l'utilisateur de la série TS-

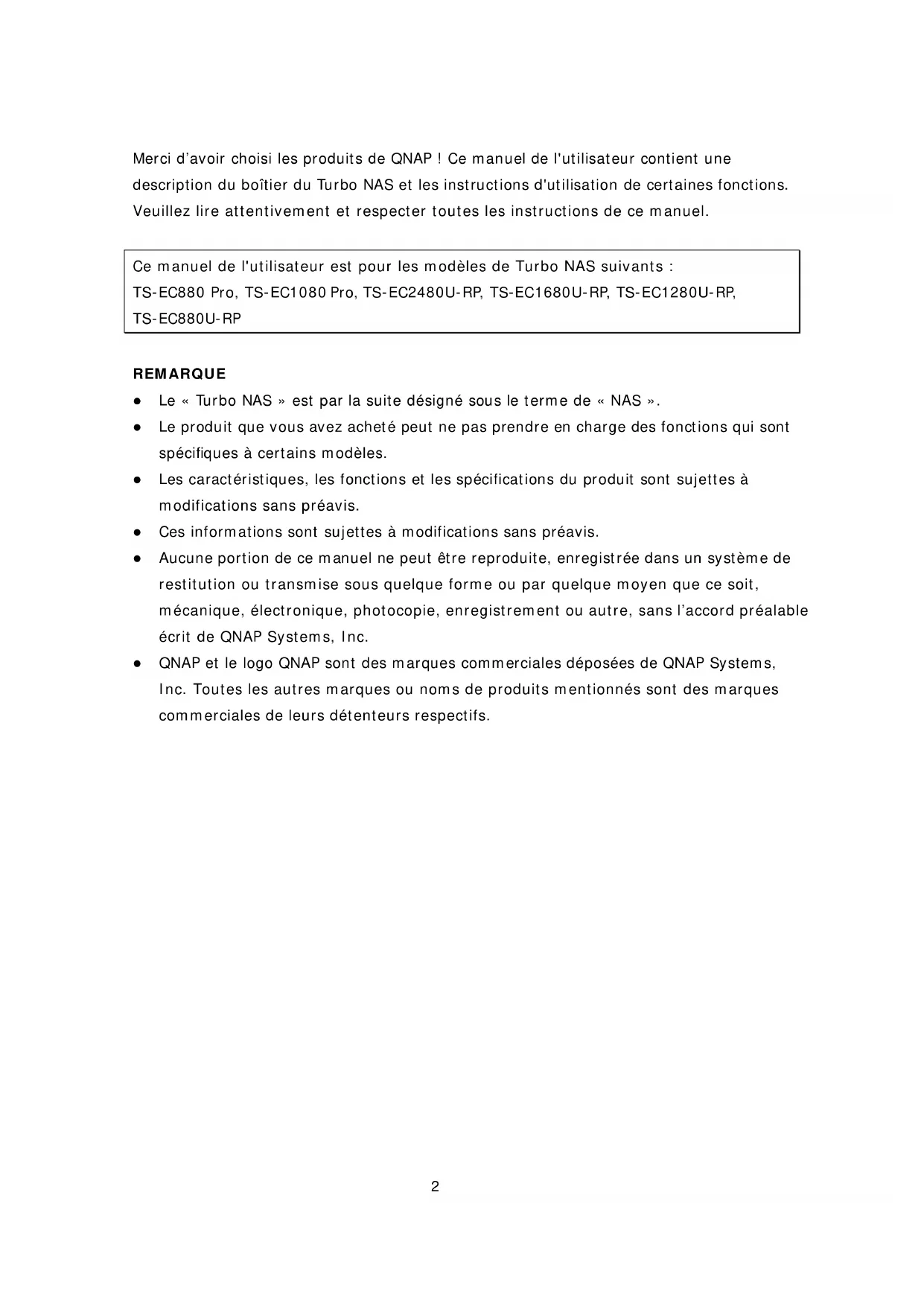

© 2014. QNAP Systems, Inc. All Rights Reserved.Merci d’avoir choisi les produits de QNAP ! Ce manuel de l'utilisateur contient une

description du boîtier du Turbo NAS et les instructions d'utilisation de certaines fonctions.

Veuillez lire attentivement et respecter toutes les instructions de ce manuel.

Ce manuel de l'utilisateur est pour les modèles de Turbo NAS suivants :

TS-EC880 Pro, TS-EC1080 Pro, TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP,

TS-EC880U-RP REMARQUE

 Le « Turbo NAS » est par la suite désigné sous le terme de « NAS ».

 Le produit que vous avez acheté peut ne pas prendre en charge des fonctions qui sont

spécifiques à certains modèles.

 Les caractéristiques, les fonctions et les spécifications du produit sont sujettes à

modifications sans préavis.

 Ces informations sont sujettes à modifications sans préavis.

 Aucune portion de ce manuel ne peut être reproduite, enregistrée dans un système de

restitution ou transmise sous quelque forme ou par quelque moyen que ce soit,

mécanique, électronique, photocopie, enregistrement ou autre, sans l’accord préalable

écrit de QNAP Systems, Inc.

 QNAP et le logo QNAP sont des marques commerciales déposées de QNAP Systems,

Inc. Toutes les autres marques ou noms de produits mentionnés sont des marques

commerciales de leurs détenteurs respectifs.

2DÉCLARATION DE NON-RESPONSABILITÉ

En aucun cas, la responsabilité de QNAP Systems, Inc. (QNAP) ne pourra excéder le prix

payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers,

accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa

documentation. QNAP ne donne aucune garantie ou représentation, explicite, implicite ou

réglementaire, concernant ses produits, et concernant le contenu ou l'utilisation de cette

documentation et de tous les logiciels fournis et se dégage en particulier des

responsabilités liées à leur qualité, leurs performances et à leur commercialisation ou leur

adaptation à des fins particulières. QNAP se réserve également le droit d'éditer ou de

mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un

individu ou une entité que ce soit.

 Sauvegardez souvent votre système pour éviter de perdre des données en cas

d'accident. QNAP décline toute responsabilité de toutes sortes pour la perte de

données ou la restauration des données.

 Si vous devez renvoyer des composants du paquet NAS pour un remboursement ou

un entretien, assurez-vous qu'ils sont emballés avec soin pour le transport. Toute

forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

3Notice règlementaire

Avis de la FCC Les NAS de QNAP sont conformes à différentes catégories de la FCC. Veuillez

Appendix A pour plus de détails. Une fois que la catégorie de l'appareil a été

déterminéé, reportez-vous à l'énoncé correspondant.

=======================================================

Notice de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est

sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les

interférences risquant d’engendrer un fonctionnement indésirable.

Remarque : Cet appareil a été testé et déclaré conforme aux limites définies pour les

appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites

sont destinées à assurer une protection raisonnable contre les interférences indésirables

lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit,

utilise et peut émettre une énergie haute fréquence et provoquer des interférences

nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux

instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est

susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité

de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Modifications : Toute modification apportée à cet appareil qui n'est pas approuvée par

QNAP Systems, Inc. peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser

4Notice de la FCC Classe B Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est

sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les

interférences risquant d’engendrer un fonctionnement indésirable.

Remarque : Cet appareil a été testé et déclaré conforme aux limites définies pour les

appareils numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limites

sont destinées à assurer une protection raisonnable contre les interférences indésirables

lorsque l’appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise

et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour

les communications radio s'il n'est pas installé et utilisé conformément aux instructions.

Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une

installation particulière. Si cet appareil cause des interférences indésirables à la réception

de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en

rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures

correctives suivantes :

 Réorienter ou déplacer l’antenne réceptrice.

 Augmenter la distance entre l’appareil et le récepteur.

 Connecter l’appareil à un circuit différent de celui auquel le récepteur est connecté.

 Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Modifications : Toute modification apportée à cet appareil qui n'est pas approuvée par

QNAP Systems, Inc. peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser

DÉCLARATION DE LA CE Les NAS de QNAP sont conformes à différentes catégories de conformité de la CE. Veuillez

Appendix A pour plus de détails.

5Symboles utilisés dans ce manuel

Cette icône indique des instructions qu'il faut suivre et obéir. Si

vous ne le faites pas, vous risquez des blessures ou la mort.

Cette icône indique une action qui peut conduire à l'effacement

du disque ou une perte OU le non-respect des instructions

données peut causer des dommages au disque, aux données ou

Avertissements de sécurité 8

Chapter 1. Spécifications du processeur et de la mémoire 9

Chapter 2. Utilisation du bouton d’alimentation et du bouton

deréinitialisation 11

Chapter 3. Copie USB à une touche 13

Chapter 4. Spécifications des voyants DEL et du buzzer 14

Chapter 5. Augmentation de la mémoire du Turbo NAS de QNAP (installation

Chapter 6. Installation d’une carte d’extension de réseau 23

6.1 TS-EC880 PRO, TS-EC1080 PRO 23

6.2 TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP 27

Chapter 7. Installez un module Flash mSTATA dans le NAS. 29

7.1 TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP 29

7.2 TS-EC880 PRO, TS-EC1080 PRO 33

Chapter 8. Disques durs changeables à chaud 36

Chapter 9. Récupération de RAID 38

Chapter 10. Utilisation de l'écran LCD 40

Chapter 11. Installer une unité d'alimentation 46

Support technique 49

Classes de conformité du produit 50

GNU GENERAL PUBLIC LICENSE 51

7Avertissements de sécurité

1. Ce NAS fonctionne normalement entre 0ºC–40ºC et avec un taux d’humidité de

5%–95%. Veillez à ce que la pièce soit bien aérée.

2. Le cordon d’alimentation et les périphériques connectés au NAS doivent être au bon

voltage d’alimentation (100W, 90–264V).

3. Ne placez pas ce NAS à la lumière directe du soleil ou à proximité de produits

chimiques. Veillez à ce que la température et l’humidité de l’environnement soient

4. Débranchez le cordon d’alimentation et tous les câbles avant de le nettoyer. Essuyez le

NAS9 avec une serviette sèche. N’utilisez aucun produit chimique ni aérosol pour

5. Ne placez aucun objet sur ce NAS pour le fonctionnement normal du serveur et pour

éviter toute surchauffe.

6. Pour installer les disques durs dans ce NAS, fixez-les avec les vis à tête fraisée fournies

afin de garantir un bon fonctionnement.

7. Ne placez pas ce NAS à proximité de liquides.

8. Veillez à placer ce NAS sur une surface plane afin d'éviter toute chute et tout

9. Veillez à ce que votre lieu soit muni du bon voltage lorsque vous utilisez ce NAS.

Contactez le distributeur ou la compagnie électrique pour les informations.

10. Ne placez aucun objet sur le cordon d’alimentation.

11. N’essayez en aucun cas de réparer ce NAS. Un démontage inapproprié peut vous

exposer à des risques tels que les chocs électriques. Veuillez contacter votre

distributeur pour toute question.

12. Les modèles de NAS avec des châssis ne doivent être installés que dans la salle des

serveurs et maintenus par le responsable du serveur ou l'administrateur informatique.

La salle des serveurs est verrouillée par clé ou carte d'accès et seulement le personnel

certifié est autorisé à entrer dans la salle des serveurs.

 Risque d’explosion si la batterie est remplacée de manière incorrecte. Remplacez

uniquement par un type semblable ou équivalent, recommandé par le fabricant. Jetez

les batteries usées en respectant les instructions du fabricant.

 Ne PAS toucher le ventilateur à l'intérieur du système pour éviter les blessures graves.

8Chapter 1. Spécifications du processeur et de la mémoire

Avertissement :La modification du matériel, des logiciels ou du firmware des

produits QNAP annulera la garantie. QNAP n'est pas responsable de toute forme de

dommage ou de perte de données causée par les modifications des produits de QNAP. Les

utilisateurs sont responsables des risques de toutes sortes comme la perte des données ou

l'instabilité du système en raison de la modification de l'équipement, du firmware par

défaut du système ou l'installation d'applications non autorisées de tiers sur les produits de

Système TS-EC880 Pro

TS-EC1080 Pro TS-EC880U-RP Processeur

9Système TS-EC1280U-RP TS-EC1680U-RP TS-EC2480U-RP Processeur

10Chapter 2. Utilisation du bouton d’alimentation et du bouton

 Bouton d'alimentation : Appuyez pour allumer ou éteindre.

Tous modèles Appuyer une fois 1,5 sec 5 sec

 Bouton de réinitialisation : Appuyez pour réinitialiser les paramètres du système.

Réinitialisation basique du

Réinitialisation avancé du

Tous modèles 3 sec 10 sec

Réinitialisation basique du système (3 secondes)

Appuyez sur le bouton de réinitialisation pendant 3 secondes, un bip se fera entendre. Les

paramètres suivants seront restaurés aux réglages originaux :

 Mot de passe de l’administrateur du système : admin

 Configuration TCP/IP : Obtenir les paramètres d’adresse IP automatiquement via DHCP

 Configuration TCP/IP : Désactiver cadre jumbo

 Configuration TCP/IP : Si le partage des ports est activé (sur modèles double LAN

uniquement), le mode de partage des ports reviendra sur « Sauvegarde active

 Port système : 8080 (port de service du système)

 Niveau de sécurité : Faible (Permettre toutes les connexions)

 Mot de passe du panneau LCD : (vierge)*

 VLAN sera désactivé.

 Association aux services : Tous les services du NAS fonctionnent sur toutes les

interfaces réseau disponibles.

*Cette fonction n'est fournie que sur les modèles de NAS avec des panneaux LCD. Veuillez

http://www.qnap.com pour plus de détails.

11Réinitialisation avancée du système (10 secondes)

Appuyez sur le bouton de réinitialisation pendant 10 secondes, deux bips se font entendre

à la troisième et à la dixième seconde. Le NAS restaure tous les paramètres aux réglages

par défaut du système de la même manière qu’avec la réinitialisation du système via le

web, dans « Panneau de contrôle » > « Paramètres du système » > «

Sauvegarder/Restaurer » > « Restaurer les paramètres d’usine », à l’exception des

données qui sont réservées. Les paramètres tels que les utilisateurs, les groupes

d’utilisateurs et les dossiers de partage réseau que vous aviez créés seront effacés. Pour

restaurer les anciennes données après avoir effectué une réinitialisation avancée du

système, vous pouvez créer les mêmes dossiers de partage réseau sur le NAS, les données

seront alors de nouveau accessibles.

12Chapter 3. Copie USB à une touche

Cette fonction n'est fournie que sur les modèles de NAS avec un bouton Copie USB à une

touche. Veuillez visiter

http://www.qnap.com pour plus de détails.

Nombre de secondes (appuyez sur le bouton Copie

USB à une touche pour commencer la copie des

Tous les modèles de NAS 0,5 sec

Copie des données via le port USB frontal

Le NAS prend en charge la sauvegarde par copie instantanée des données à partir d'un

périphérique USB externe vers le NAS, ou dans l'autre sens, via le bouton de copie USB en

face avant. Pour utiliser cette fonction, procédez de la manière suivante :

1. Assurez-vous qu'un disque dur est installé et formaté dans le NAS. Le dossier de

partage réseau par défaut Qusb ou Usb est alors créé.

3. Configurez le comportement du bouton de copie dans « Backup Station » > «

Sauvegarde externe » > « Copie USB à une touche ».

4. Branchez correctement le périphérique de stockage externe sur le port USB frontal du

5. Appuyez sur le bouton Copier. Le voyant DEL USB clignotera. Les données sont copiées

vers ou à partir du périphérique USB en fonction des réglages du NAS.

Remarque : Prend en charge les sauvegardes complètes et partielles Après la sauvegarde

initiale des données, le NAS ne copie que les fichiers modifiés depuis la dernière

13Chapter 4. Spécifications des voyants DEL et du buzzer

Les voyants DEL du NAS indiquent l'état du système et des informations. Lorsque le NAS

est allumé, vérifiez les éléments suivants pour vous assurer que l'état du système est

normal. Notez que les informations de voyant DEL qui suivent sont uniquement valides

lorsque les utilisateurs ont installé correctement le disque dur, et que le NAS est connecté

au réseau et à l'alimentation.

1. Le disque dur du NAS est en cours de

2. Le NAS est en cours d’initialisation.

3. la mise à jour du firmware du système

4. Une reconstruction RAID est en cours.

5. Expansion de la capacité RAID en ligne

6. Migration de niveau RAID en ligne en

1. Le disque dur n'est pas valide.

Le volume de disque a atteint sa capacité

3. Le volume de disque est presque plein.

4. Le ventilateur du système ne marche

5. Une erreur est survenue lors de l’accès

(lecture / écriture) aux données du

6. Un secteur défectueux a été détecté sur

7. Le NAS est en mode dégradé lecture

seule (2 lecteurs en panne dans une

configuration RAID 5 ou RAID 6, les

données du disque peuvent encore être

8. Erreur d’autotest du matériel.

Le NAS est en mode dégradé (un lecteur en

panne dans une configuration RAID 1, RAID 5

2. Le NAS n’est pas configuré.

3. Un disque dur n’est pas formaté.

Vert Le NAS est prêt.

Le NAS est en mode veille.

Tous les disques durs du NAS sont en mode

Un accès aux données du disque dur était en

cours et une erreur de lecture / écriture est

survenue durant l’opération.

Le NAS est connecté au réseau.

Vert La carte d'extension 10GbE est installée.

Aucune carte d'extension 10GbE n'est

Un accès au NAS est en cours depuis le

Une erreur de lecture/écriture sur disque dur

Opération d'accès aux données du disque en

Vert Les disques durs sont accessibles.

Un périphérique USB (branché sur le port

USB frontal) est détecté.

Un périphérique USB (branché sur le port

USB frontal) est retiré du NAS.

Le périphérique USB (branché sur le port

USB frontal du NAS) est utilisé.

4. Les données sont copiées vers ou à partir

du périphérique externe USB / eSATA.

Un périphérique USB frontal est détecté

(après installation du périphérique).

1. Pas de périphérique USB détecté.

2. Le NAS a terminé la copie des données

vers ou à partir du périphérique USB

branché sur le port USB frontal.

L’appareil eSATA est en cours d’utilisation.

Éteint Pas de périphérique eSATA détecté.

Éteint Aucun boîtier d'extension n'est détecté.

Orange Des boîtiers d'extension ont été détectés.

Le voyant DEL d'état du port d'extension du stockage est supporté par TS-EC2480U-RP,

TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP.

15Alarme sonore : Tous les modèles de NAS L'alarme sonore peut être désactivée depuis « Panneau de contrôle » > « Paramètres du

système » > « Matériel ».

Bip sonore Nombre de fois Description

Bip bref (0,5 sec) 1

Le NAS se prépare à s’arrêter (arrêt

L’utilisateur a appuyé sur le bouton

de réinitialisation pour réinitialiser le

Le firmware du système a été mis à

Bip bref (0,5 sec) 3

Les données du NAS ne peuvent pas être

copiées sur le périphérique de stockage

externe depuis le port USB frontal.

Long Bip (1,5 sec) 3, toutes les 5 min

Le ventilateur du système ne marche

1. Le volume de disque est presque

2. Le volume de disque a atteint sa

3. Les disques durs du NAS sont en

L’utilisateur démarre le processus de

reconstruction du disque dur.

5. Un disque dur est branché ou

1. Le NAS est éteint suite à un arrêt

forcé (arrêt du matériel).

2. Le NAS est allumé, prêt à être

16Chapter 5. Augmentation de la mémoire du Turbo NAS de

QNAP (installation d'un module de RAM)

 Les instructions suivantes ne doivent être suivies que par un technicien qualifié et

 Respectez strictement les instructions d’installation pour installer un module de RAM

dans le NAS. Si vous ne le faites pas, vous risquez des blessures ou la mort.

QNAP fournit des modules de RAM (achat optionnel) pour vous permettre d'augmenter la

mémoire du NAS. Insérez un module de RAM supplémentaire sur la carte mère du NAS pour

augmenter la mémoire. Le volume total de la mémoire est affiché dans « Informations

système » de la page d'administration.

5.1 TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP

171. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer la carte d'extension de réseau, utilisez un bracelet anti-statique pour

éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Desserrez les 2 vis à l’arrière du NAS comme indiqué dans l’illustration.

4. Tirez la poignée vers l'arrière pour faire sortir le tiroir de la carte mère.

185. Déverrouillez doucement les clips d'éjection en les écartant sur les côtés de

l'emplacement pour RAM.

6. Attrapez le module de RAM par le bord. Alignez l'encoche sur le bord doré du module

de RAM avec l'encoche de l'emplacement pour RAM. Insérez le module de RAM dans

l'emplacement pour RAM jusqu'à ce qu'il ne puisse plus aller plus loin.

7. Insérez le tiroir de la carte mère, poussez la poignée, verrouillant le NAS avec les deux

195.2 TS-EC880 Pro, TS-EC1080 Pro

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer le carte d'extension de réseau, utilisez un bracelet antistatique pour

éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Dévissez les sept vis à l'arrière du NAS.

204. Démontez doucement le capot du NAS.

5. Desserrez le câble

216. Déverrouillez doucement les clips d'éjection en les écartant sur les côtés de

l'emplacement pour RAM.

7. Attrapez le module de RAM par le bord. Alignez l'encoche sur le bord doré du module

de RAM avec l'encoche de l'emplacement pour RAM. Insérez le module de RAM dans

l'emplacement pour RAM jusqu'à ce qu'il ne puisse plus aller plus loin.

8. Installé sur un boîtier de NAS, verrouillant les sept vis du NAS.

22Chapter 6. Installation d’une carte d’extension de réseau

 Les instructions suivantes ne doivent être suivies que par un technicien qualifié et

 Respectez strictement les instructions d’installation d’une « Carte d’extension de

réseau » sur le NAS. Si vous ne le faites pas, vous risquez des blessures ou la mort.

La série TS-x80 possède des emplacements d'extension pour l'extension réseau. Insérez

une carte d'extension de réseau supplémentaire (achat en option) sur la carte mère du NAS

pour augmenter la largeur de bande du réseau.

6.1 TS-EC880 Pro, TS-EC1080 Pro

Référez-vous au tableau de compatibilité ci-dessous et remplacez correctement le support

de votre carte d’extension de réseau.

Support A Support B Support C

23Compatibilité de carte d’extension de réseau

Support A (X520-T2) Adaptateur de réseau Intel® Ethernet X520-T2 (E10G42B)

1. Adaptateur de réseau Intel® Ethernet X520-SR2

2. Adaptateur de réseau Intel® Ethernet X520-DA2

Support C (Emulex) 1. Adaptateurs de réseau Emulex OneConnect 10GbE, SFP+

Direct attach copper (OCe11102-NX)

2. Adaptateurs de réseau Emulex

OneConnect 10GbE, Short

reach optical (OCe11102-NM)

3. Adaptateurs de réseau Emulex OneConnect 10GbE, SFP+

Direct attach copper (OCe11102-IX)

4. Adaptateurs de réseau Emulex

OneConnect 10GbE, Short

reach optical (OCe11102-IM)

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer le carte d'extension de réseau, utilisez un bracelet anti-statique pour

éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Dévissez les sept vis à l'arrière du NAS.

244. Démontez doucement le capot du NAS.

5. Desserrez les vis et enlevez le capot de l'emplacement d'extension.

256. Attrapez la carte d'extension de réseau par le bord. Alignez l'encoche sur le bord doré

de la carte avec l'encoche de l'emplacement PCIe. Insérez la carte d'extension de

réseau dans l'emplacement PCIe jusqu'à ce qu'elle ne puisse pas aller plus loin.

8. Fermez le couvercle du boîtier et serrez les vis. Branchez le cordon d'alimentation et

les câbles sur le NAS.

9. Pour vérifier que le module d'extension de réseau est reconnu par le NAS, allumez le

NAS et connectez-vous dans l'interface web en tant qu'administrateur. Allez dans «

Panneau de contrôle » > « Paramètres du système » > « Réseau » > « TCP/IP » et

vérifiez le nombre total d'interfaces réseau.

266.2 TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer le carte d'extension de réseau, utilisez un bracelet anti-statique pour

éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Desserrez les 2 vis à l’arrière du NAS comme indiqué dans l’illustration.

4. Tirez la poignée vers l'arrière pour faire sortir le tiroir de la carte mère.

275. Desserrez la vis et enlevez le capot de l'emplacement d'extension.

6. Insérez la carte d'extension réseau dans l'emplacement PCIe jusqu'à ce qu'elle ne

puisse pas aller plus loin. Resserrez ensuite la vis.

7. Poussez le Tiroir de la carte mère. Resserrez ensuite la vis.

8. Branchez le cordon d'alimentation et les câbles sur le NAS.

9. Pour vérifier que le module d'extension de réseau est reconnu par le NAS, allumez le

NAS et connectez-vous dans l'interface web en tant qu'administrateur. Allez dans «

Panneau de contrôle » > « Paramètres du système » > « Réseau » > « TCP/IP » et

vérifiez le nombre total d'interfaces réseau.

28Chapter 7. Installez un module Flash mSTATA dans le NAS.

 Les instructions suivantes ne doivent être suivies que par un technicien qualifié et

 Respectez strictement les instructions d’installation pour installer un module mSATA

dans le NAS. Si vous ne le faites pas, vous risquez des blessures ou la mort.

7.1 TS-EC2480U-RP, TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP

291. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Desserrez les 2 vis à l’arrière du NAS comme indiqué dans l’illustration.

3. Tenez et tirez la poignée vers l'arrière pour faire sortir le tiroir de la carte mère.

304. Tenez fermement le bord du module Flash mSATA. Alignez l'encoche sur le bord doré

du module mSATA avec l'encoche de l'emplacement mSATA. Insérez au maximum le

module Flash mSATA dans la fente mSATA.

5. Insérer la fixation du module

6. Remettez le tiroir de la carte mère en position normale.

7. Branchez le cordon d'alimentation et les câbles sur le NAS.

318. Pour vérifier que le module Flash mSATA est reconnu par le NAS, allumez le NAS et

connectez-vous dans l'interface web en tant qu'administrateur. Allez dans « Panneau

de contrôle » > « Storage Manager » > « Disque » et cochez « Port de cache interne

327.2 TS-EC880 Pro, TS-EC1080 Pro

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer la carte d'extension de réseau, utilisez un bracelet antistatique pour

éviter les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Dévissez les sept vis à l'arrière du NAS.

4. Démontez doucement le capot du NAS.

335. Tenez fermement le bord du module Flash mSATA. Alignez l'encoche sur le bord doré

du module mSATA avec l'encoche de l'emplacement mSATA. Insérez au maximum le

module Flash mSATA dans la fente mSATA.

6. Insérez et vissez les vis en place comme indiqué.

347. Fermez le couvercle du boîtier et serrez les vis. Branchez le cordon d'alimentation et

les câbles sur le NAS.

8. Pour vérifier que le module Flash mSATA est reconnu par le NAS, allumez le NAS et

connectez-vous dans l'interface web en tant qu'administrateur. Allez dans « Panneau

de contrôle » > « Storage Manager » > « Disque » et vérifiez le Port de cache interne.

35Chapter 8. Disques durs changeables à chaud

Le NAS de QNAP est compatible avec les disques durs SATA de 2,5/3,5 pouces de la plupart

des marques majeures. Pour la liste des disques durs compatibles,

http://www.qnap.com.

• QNAP réfute toute responsabilité pour les dommages / dysfonctionnements du produit

ou la perte des données / récupérations liés à une mauvaise utilisation ou à une

installation inappropriée des disques durs dans tous les cas et pour toutes les raisons.

• Si vous devez installer un disque dur (neuf ou usagé) n’ayant jamais été installé sur le

NAS auparavant, le disque dur sera automatiquement formaté et partitionné et toutes

les données du disque seront effacées.

TS-EC2480U-RP, TS-EC1680U-RP,

TS-EC1280U-RP, TS-EC880U-RP Oui Oui Oui Oui

36Le NAS prend en charge le remplacement à chaud des disques durs quand 1 disque

membre tombe en panne dans un RAID 1 ou 1-2 disques membres tombent en panne dans

un RAID 5 ou RAID 6. Suivez les étapes suivantes pour changer à chaud le disque dur

quand un disque membre échoue dans une configuration RAID.

1. Connectez-vous au NAS et vérifiez l'état du pool de stockage dans « Storage Manager

» > « Pools de stockage ».

2. L'état du pool de stockage doit être « Avertissement » et l'état du groupe RAID doit être

3. Préparez un nouveau disque dur pour remplacer celui en panne. La capacité du

nouveau disque dur doit être la même ou plus grande que celle du disque dur

4. Débranchez le disque défectueux du NAS. Attendez environ 20 secondes ou jusqu'à ce

que le serveur fasse deux bips.

5. Enlevez le disque dur en panne de la baie de lecteur de disque.

6. Installez le nouveau disque dur dans la baie de lecteur de disque. Insérez-la dans le

7. Le serveur doit faire deux bips de 1,5 seconde.

8. Vérifiez l'état du volume sur la page de gestion web. Le volume doit être reconstruit.

Avertissement : Il est fortement recommandé aux utilisateurs d'éteindre le

serveur avant de remplacer les disques durs pour réduire le risque de choc électrique.

37Chapter 9. Récupération de RAID Le NAS de QNAP prend en charge la récupération d'un groupe RAID défectueux suite à une

déconnexion accidentelle ou le retrait des disques durs du système. Les utilisateurs

peuvent récupérer un groupe RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un

RAID 0 inactif et une configuration JBOD à la normale.

Volume de disque Supporte la récupération

RAID Nombre maximum de

disques enlevés permis

RAID 0 Oui 1 ou plus

RAID 5 Oui 2 ou plus

RAID 6 Oui 3 ou plus

Suivez les étapes suivantes pour récupérer un groupe RAID inactif dans un NAS :

1. Assurez-vous que l'état du volume du groupe RAID est « Inactif ».

2. Installez les mêmes disques durs, qui ont été retirés du NAS, dans les mêmes baies de

3. Allez dans « Storage Manager » > « Pools de stockage ». Choisissez le type du groupe

RAID dégradé ou inactif. Cliquez sur « Gérer » > « Récupérer ».

4. Attendez environ 1 minute jusqu'à la fin du processus. Lorsque vous avez terminé, les

données du NAS seront accessibles.

• Après la récupération d'un groupe RAID 1, RAID 5 ou RAID 6 de « Inactif » en mode

dégradé avec la récupération RAID, les utilisateurs peuvent lire ou écrire sur le volume

normalement. L'état du volume sera récupéré à la normale après la synchronisation.

• Si le disque membre déconnecté dur est endommagé, la fonction de récupération RAID

ne fonctionnera pas.

S/O Si vous réinsérez

S/O Si vous réinsérez

être identifiés, sont

disque dur n'est pas

N = le nombre de disques durs dans la matrice.

39Chapter 10. Utilisation de l'écran LCD Cette fonction n'est fournie que sur les modèles de NAS avec des écrans LCD. Veuillez

http://www.qnap.com pour plus de détails.

Le NAS fournit un écran LCD pratique pour les utilisateurs afin d'effectuer la configuration

du disque et d'afficher les informations du système.

Lorsque le NAS démarre, le nom du serveur et l'adresse IP s'affichent.

1 6 9 . 2 5 4 . 1 0 0 . 1 0 0

La première fois que vous l’avez installé, l’écran LCD affiche le nombre de disques durs

détectés et l’adresse IP. Configurez les disques durs.

*Appuyez sur le bouton « Sélectionner » pour choisir l’option désirée, puis appuyez sur le

bouton « Entrer » pour confirmer.

40Par exemple, quand les 5 disques durs installés sont disponibles pour le NAS, l'écran LCD

Appuyez sur le bouton « Sélectionner » pour afficher d'autres options, par exemple, RAID

Appuyez sur le bouton « Entrer » et le message suivant apparaîtra. Appuyez sur le bouton

« Sélectionner » pour sélectionner « Oui » pour confirmer.

C h o o s e R A I D 5 ?

Lorsque vous exécutez la configuration RAID1, RAID 5 ou RAID 6, le système initialise les

disques durs, créé le périphérique RAID, formate le périphérique RAID et le monte en tant

que volume sur le NAS. Les progrès seront affichés sur l'écran LCD. Quand ils atteignent

100%, le volume RAID peut être utilisé. Les utilisateurs peuvent créer des dossiers de

partage et télécharger des fichiers dans les dossiers du NAS. Pendant ce temps, pour vous

assurer que les blocs et les entrelacements de tous les périphériques individuels du RAID

sont prêts, le NAS exécutera la synchronisation RAID et les progrès seront affichés dans la

page «Storage Manager » > « Pools de stockage ». La vitesse de synchronisation est

approximativement 30-60 Mo/s (elle varie en fonction des modèles des disques, de

l’utilisation des ressources du système et d’autres facteurs.)

Remarque : Si un disque membre dans une matrice RAID devient défectueux pendant la

synchronisation, le périphérique RAID entre en mode dégradé. Les données du volume

sont toujours accessibles. Quand un nouveau disque membre est ajouté, le NAS va

commencer à reconstruire. L'état peut être vérifié sur la page « Gestion de volume ».

Pour chiffrer un volume de disque*, sélectionnez « Oui » lorsque l'écran LCD affiche

<Encrypt Volume?>. Le mot de passe de cryptage par défaut est « admin ». Pour modifier

le mot de passe, veuillez vous connecter à l'interface de gestion Web en tant

qu'administrateur et modifier les paramètres dans « Storage Manager » > « Stockage » >

« Cryptage » > « Modifier ».

E n c r y p t V o l u m

Lorsque la configuration est terminée, le nom du serveur et l'adresse IP s'affichent. Si le

NAS n'arrive pas à créer le volume de disque, le message suivant s'affiche.

C r e a t i n g . . .

R A I D 5 F a i l e d

41Remarque : Les fonctions de cryptage de données ne sont pas disponibles dans tous les

pays, à cause des restrictions imposées par certains pays.

Afficher les informations du système sur l’écran LCD Lorsque l’écran LCD affiche le nom du serveur et l’adresse IP, appuyez sur le bouton «

Entrer » pour ouvrir le menu principal. L’écran principal est constitué des éléments

1. TCP/IP Les options suivantes sont disponibles :

 Masque de sous-réseau LAN1

 Ouvrir Paramètres du réseau

 Paramètres du réseau - DHCP

 Paramètres du réseau - IP statique*

 Paramètres du réseau - RETOUR

 Retour au menu principal

* Dans Paramètres du réseau – IP statique, les utilisateurs peuvent configurer l'adresse IP,

le masque de sous-réseau, la passerelle et le DNS du LAN 1 et du LAN 2.

422. Disque physique

Les options suivantes sont disponibles :

 Retour au menu principal

Les infos de disque affichent la température et la capacité du disque dur.

p : 5 0 ° C S i z e : 2 3 2 G B

Cette section affiche la configuration des disques du NAS. La première ligne affiche la

configuration du RAID et la capacité de stockage ; la deuxième ligne affiche le nombre

de disques membres dans la configuration.

R A I D 5 7 5 0 G B D r i v e 1 2 3 4

S’il y a plus d’un volume, appuyez sur le bouton « Sélectionner » pour afficher les

informations. Le tableau suivant contient la description des messages LCD de la

configuration RAID 5.

Écran LCD Configuration des disques

RAID5+S RAID5+Rechange

RAID5 (D) RAID 5 mode dégradé

RAID 5 (B) RAID 5 reconstruction

RAID 5 (S) RAID 5 re-synchronisation

RAID 5 (U) RAID 5 démonté

RAID 5 (X) RAID 5 désactivé

Cette section affiche la température du système et la vitesse du ventilateur du

Utilisez cette option pour éteindre le NAS. Appuyez sur le bouton « Sélectionner » pour

43sélectionner « Oui ». Appuyez ensuite sur le bouton « Entrer » pour confirmer.

Utilisez cette option pour redémarrer le NAS. Appuyez sur le bouton « Sélectionner »

pour sélectionner « Oui ». Appuyez ensuite sur le bouton « Entrer » pour confirmer.

Le mot de passe par défaut de l’écran LCD est vierge. Ouvrez l’option pour changer le

mot de passe de l’écran LCD. Sélectionnez « Oui » pour continuer.

C h a n g e P a s s w

Entrez un mot de passe avec un maximum de 8 caractères numériques (0-9) Lorsque

le curseur est sur « OK », appuyez sur le bouton « Entrer ». Vérifiez le mot de passe

pour confirmer les modifications.

Sélectionnez cette option pour retourner au menu principal.

Lorsque le NAS rencontre une erreur système, un message d’erreur s’affiche sur l’écran

LCD. Appuyez sur le bouton « Entrer » pour afficher le message. Appuyez à nouveau sur le

bouton « Entrer » pour afficher le message suivant.

P l s . C h e c k L o g s

Message du système Description

Sys. échec vent. Le ventilateur du système a échoué

Sys. surchauffe Le système a surchauffé

Surchauffe DD Le disque dur a surchauffé

Surchauffe processeur Le processeur a surchauffé

LAN1 et LAN2 ont été déconnectés en mode Basculement

ou Équilibre de la charge

LAN1 perdu LAN1 a été déconnecté

LAN2 perdu LAN2 a été déconnecté

Panne DD Le disque dur est défectueux

Vol1 plein Le volume est plein

DD éjecté Le disque dur a été éjecté

Vol1 dégradé Le volume est en mode dégradé

Vol1 démonté Le volume a été démonté

Vol1 désactivé Le volume n’a pas été activé

45Chapter 11. Installer une unité d'alimentation

Remarque : Les instructions suivantes ne doivent être suivies que par un technicien

qualifié et autorisé.

Pour remplacer une unité d'alimentation défectueuse dans un Turbo NAS TS-EC2480U-RP,

TS-EC1680U-RP, TS-EC1280U-RP, TS-EC880U-RP, suivez les étapes ci-dessous.

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Tenez la petite poignée noire et tenez fermement le bouton vert.

463. Débranchez l'unité d'alimentation défectueuse.

4. Branchez une nouvelle unité d'alimentation sur le NAS.

6. Branchez le cordon d'alimentation et les câbles sur le NAS.

47Pour activer l'alerte en cas d'alimentation redondante sur l’interface du web :

Si vous avez installé deux blocs d’alimentation (PSU) sur le NAS et s’ils sont tous deux

branchés, les deux blocs alimenteront le NAS (s'applique aux modèles 1U et 2U). Les

utilisateurs peuvent activer le mode d'alimentation redondante dans « Panneau de contrôle

» > « Paramètres du système » > « Matériel » pour recevoir une alerte concernant

l’alimentation redondante. Le NAS fera des bips et enregistrera les messages d’erreur dans

« Journaux système » si le bloc d’alimentation est débranché ou tombe en panne.

Si vous n’avez installé qu’un seul bloc d’alimentation sur le NAS, il est recommandé de ne

PAS activer cette option.

* Par défaut, cette fonction est désactivée.

QNAP fournit également un support en ligne et un service à la clientèle par l'intermédiaire

d'une messagerie instantanée.

Support technique pour les États-Unis et le Canada :

TEL : +1-909-595-2782

Adresse : 168 University Parkway, Pomona CA 91768

Heures de service : 08:00-17:00 (GMT- 08:00 heure Pacifique, Lundi à Vendredi)

49Classes de conformité du produit

Modèles de NAS FCC CE TS-EC2480U-RP Classe A Classe A TS-EC1680U-RP Classe A Classe A TS-EC1280U-RP Classe A Classe A TS-EC880U-RP Classe A Classe A TS-EC1080 Pro Classe B Classe B TS-EC880 Pro Classe B Classe B

50GNU GENERAL PUBLIC LICENSE Version 3, 29 June 2007
